Маховик – достаточно сложное устройство, не относящееся к категории ремонтопригодных узлов автомобиля. Сегодня у него несколько задач, однако, самая главная заключается в смягчении рывков при работе двигателя. Как вы наверняка знаете, поршни не двигаются постоянно – в их движении есть крайние точки. Когда поршень достигает этих точек, двигатель начинает ощутимо трястись. Маховик нужен для того, что погасить эти колебания и сделать пребывание в автомобиле максимально комфортным. Давайте сравним: в автомобилях с классическим сцеплением резонансная частота колеблется между 1100 и 1500 об/мин. Если поставить двухмассовый маховик, это число уменьшится как минимум втрое. Таким образом, детали трансмиссии не будут подвергаться излишним нагрузкам от крутильных колебаний.

Конструктивные особенности

На рынке можно встретить несколько типов маховиков: обычные, облегченные и двухмассовые. Разберемся особенностями каждого типа.

Обычный маховик, также называемый сплошным, к нашему времени устарел. Это металлический диск, на окружности которого есть множество зубцов. Конструкция очень проста и может похвастать колоссальным сроком эксплуатации. Вот только работать с современными высокомощными двигателями эффективно сплошные маховики не могут. Как минимум, они сильно нагружают трансмиссию. Иногда покупаются и ставятся вместо штатных маховиков в качестве экономной альтернативы.

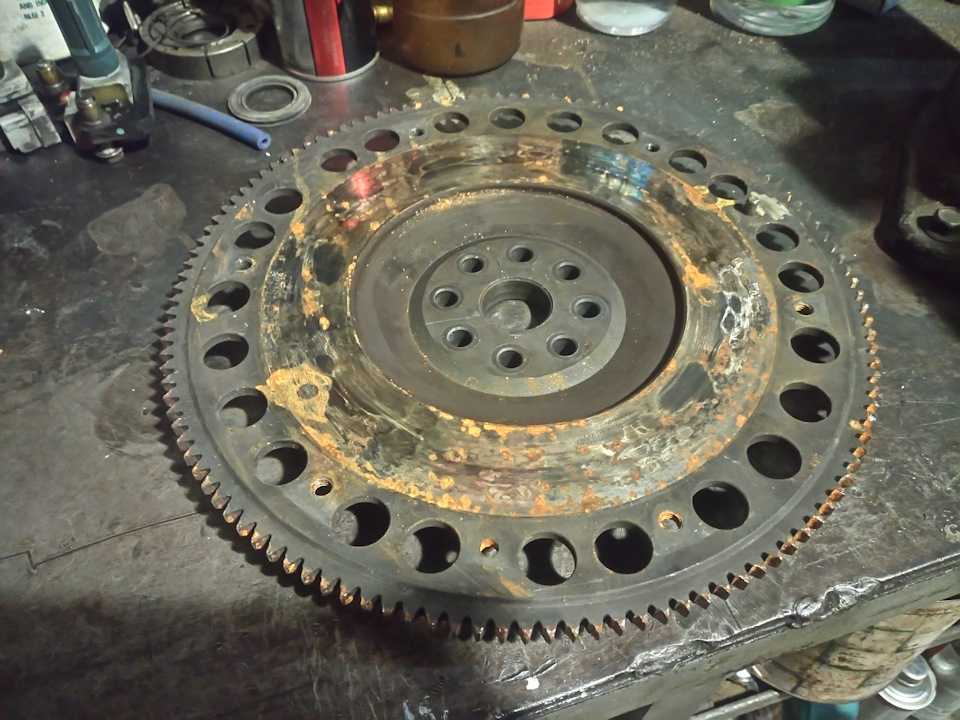

Облеченный маховик – одно из новшеств, пришедших из автомобильного спорта. Весит 1,5-4,0 килограмма. Стальной диск, из которого такой маховик изготавливается, испещрен множеством отверстий. Их концентрация самая высокая у наружного края. Такая конструкция по прочности почти не уступает сплошной, однако, позволяет достаточно эффективно работать с мощными двигателями. Правда, для установки нужно доработать смежные узлы. С таким маховиком машина четко реагируют на педаль газа, двигатель быстро набирает обороты (если сравнивать с обычным маховиком) и улучшается переключение на пониженную передачу.

По словам автомобилистов, с облегченным маховиком требуется больше воздействий на педаль газа, особенно при езде по городу.

Двухмассовые маховики – решение очень сложное, но надежное и эффективное. Встречаются следующие:

• Обычный демпферный. В нем имеется два диска, один из которых в своей работе связан с коленвалом напрямую, а второй со сцеплением. Диски соединены через упорный подшипник скольжения, а также радиальный подшипник. Между дисками также можно видеть пружинно-демпферный механизм, который отвечает за гашение колебаний. Используемые пружины: жесткие для работы с большими нагрузками и относительно мягкие для работы со средними. Дуговые пружины довольно длинные – диск маховика может проворачиваться на 100 градусов;
• С маятниковым гасителем. Доработанный вариант демпферного маховика. Кроме пружин, внутри имеется центробежный маятник, который «помогает» гасить колебания (главным образом остаточные).

Также встречаются отдельные

подтипы. К примеру, на легковой транспорт часто ставят маховики, которые работают адаптивно и увеличивают трение. Некоторые могут отбирать мощность. Последние – отличный выбор для автомобилей с двухдисковым сцеплением и вариатором.

Подробнее о функциях

Маховик устанавливается во все современные автомобили по ряду причин:

1. Он эффективно демпфирует (предотвращает) крутильные колебания, тем самым уменьшая нагрузку на трансмиссию;
2. Может взять на себя роль аккумулятора энергии, которая при достижении поршнями мертвых точек отдается конструкции автомобиля и предотвращает полную остановку двигателя;
3. Передает возникающие моменты вращения от коленчатого вала к сцеплению;
4. Помогает раскрутить коленвал. Работает это так: в момент пуска стартера последний сцепляется с маховиком и обеспечивает плавный и надежный запуск двигателя.

Как видите, рассуждать о маховике только как о гасителе колебаний некорректно. Каждая из его функций очень важна и ее сложно переоценить.

Неисправности двухмассовых маховиков

Поскольку на большинстве легковых автомобилей стоят двухмассовые маховики, мы будем рассматривать именно их. Впрочем, клиническая картина неисправностей у всех типов примерно одинаковая. Дефекты устройств напрямую связаны с трещинами, царапина и утечками смазки. Не стоит подробно рассматривать то, как маховик «умирает» от естественного старения металла. Ресурс хорошей детали достигает 300 и более тысяч километров. Проверить сохранность демпфера без снятия сложно, но относительно точную картинку можно получить и так. А именно:

• На холостых оборотах двигатель работает со скрежетом, который пропадает, как только водитель выжимает сцепление;
• На малых оборотах создается впечатление, что мотор «троит». Как только обороты достигают 1000 и больших значений, работа становится ровной;
• При большой нагрузке на двигатель хорошо чувствуется вибрация;
• Слышен скрип в момент запуска двигателя, а иногда и остановке.

Это основные моменты, которые нужно учитывать. Более полную картинку можно получить при разборке:

• Изношен диск. Как раз по причине сильного износа сцепление «бьется» на малых оборотах;
• Появился люфт коленвала;
• На лицо признаки перегрева. Если вы видите следы побежалости, грешить стоит на осевой подшипник;
• Блокируется первичный и вторичный маховик. Если для установки были использованы слишком длинные болты, они начнут блокировать диски. Вы сразу это поймете по отсутствию амортизации и шумоглушения.

Также советуем сделать то, о чем говорят эксперты компании Sachs. Сняв коробку передач, попробуйте провернуть подвижную часть устройства в одну, а затем в другую сторону. Первое: проворачивайте на одинаковый угол. Второе: работа не потребует значительных усилий. Посчитать угол можно по зубцам, а вот усилие лучше проверить динамометром. Если усилия и углы различны, маховик сильно изношен.

Что же сокращает эксплуатационный срок

Не забывайте о том, что деталь остро реагирует на неисправности смежной с ней узлов. Он прослужит сотни тысяч километров только при соблюдении следующих условий:

1. Нет серьезного разброса в компрессии. Допустимый предел устанавливается производителем. При слишком больших значениях компрессии возникает риск резонанса. Первым на себя примет нагрузку маховик, а уже затем демпфер-шкив коленчатого вала. Как раз поэтому вместе с поломкой маховика и возникают связанные с коленвалом проблемы;
2. Исправен комплект сцепления. Маховик долго не отходит, если включение сцепления сопровождают рывки;
3. Топливная аппаратура. Высоки требования к качеству работы форсунок. Эффект тот же, что и от разброса в компрессии;
4. В хорошем состоянии подушки двигателя. Заметьте: подушки тоже отвечают за сглаживание колебаний;
5. Исправна трансмиссия. Скорее, есть ли в ней мелкие дефекты. Те же люфты с зазорами могут спровоцировать удары в момент включения той или иной передачи. Как результат: маховик слишком «трясет» и он быстрее изнашивается;
6. Водитель понимает, что от него требуется. Лихая скоростная езда и привычка парковаться на уклоне без использования ручника могут «убить» маховик рекордно быстро. Главное правило: никогда не ставьте свой транспорт на уклоне только на передаче. В зимнюю пору паркуйтесь на ровной дороге и без опаски ставьте авто на передачу.

Отдельного упоминания стоят маховики на дизельных автомобилях. Дело в том, что многие водители ради экономии топлива предпочитают ездить на оборотах, близких к холостым. Вот только коленвал при такой езде дает высокие крутильные колебания. Маховик расходует свой ресурс в таком режиме работы очень быстро.

Серьезно поможет в эксплуатации также регулярное техобслуживание. По крайней мере, вы ощутимо сэкономите на ремонте смежных узлов, если вовремя будут выявлены неполадки маховика.

О перспективе ремонта

Как правило, ремонт двухмассовых маховиков заключается в проточке фрикционной поверхности. Правда, изделие после ремонта теряет в прочности. Замена пружин и подшипников в теории возможна, но ожидаемого результата не дает. Производитель не поставляет их отдельно от маховика. Можно поставить примерно похожие по характеристикам детали, однако, гарантий их долговечности не будет.

Замена маховика на новый обязательна при каждой второй замене сцепления. Это не всегда делают, к примеру, продавцы авто, или же проводя неправильный ремонт. Со стопроцентной вероятностью получается лишь профилактика некоторых «болезней». К примеру, регистрируется наличие утечек, царапин, измеряется величина осевого смещения, свободного хода. Заметьте: маховики не чистят струей воды под давлением, не используют для очистки сжатый воздух, аэрозоли или паростройную очистку – только сухую ткань.

Восстановление старой детали – чрезвычайно сложный процесс. Для этого требуются квалифицированные кадры и дорогостоящее зарубежное оборудование. Так что качественно сделать эту работу способен ничтожный процент мастерских. Даже после правильного восстановления дается гарантия в среднем на полгода. И вам все равно может не повезти и гарантированные полгода маховик не отъездит. Если уж он пришел в негодность, лучше купить новый.

 Чем руководствоваться при выборе

Лучшим вашим помощником в выборе маховика будут рекомендации от автопроизводителя. Дело в том, что даже близкие к оригиналу аналоги не всегда имеют те же свойства, что и оригинал. Как результат, в ускоренном режиме расходуется ресурс трансмиссии и коленвала.

Подбирайте новый маховик по VIN-коду. Так вы легко найдете оригинал и идентичные ему аналоги. Возможен также выбор по характеристикам автомобиля. В этом очень помогают онлайн-каталоги, в которых детали уже отсортированы по данным транспортных средств.

Не забывайте также о болтах. Они не всегда идут в комплекте с деталью, но докупить подходящие в любом случае придется. Стоят они не так дорого. Если взять любые попавшиеся, нет гарантии, что маховик будет затянут должным образом.

Экскурс по брендам

Полное соответствие требованиям гарантируют только OEM-запчасти. Поставив оригинал, вы гарантированно избавляетесь от возможного ремонта смежных узлов, износ которых ускоряется при установке неподходящего маховика.

В случае с аналогами перечислить лучших производителей очень просто: Valeo (Франция), Sachs, LUK (Германия). Значительная часть их продукции поставляется на заводы крупных автоконцернов. К примеру, покупая Sachs, вы получаете все тот же оригинал. Данный производитель поставляет все необходимые детали автомобильного сцепления. Мы составляли данный материал, резюмируя советы и рекомендации экспертов немецких компаний.

Продукция фирмы Valeo стоит отдельного упоминания. В первую очередь потому что она очень качественная и стоит каждой копейки. Есть и другой момент. Ею производится множество неплохих одномассовых аналогов маховиков от немецких фирм. Так что если вы ищете недорогие альтернативы, обратите внимание на французского производителя.

Как отличить хороший маховик от плохого

Покупая запчасть, обращайте внимание на следующее:

• Упаковка . Качественные упаковочные материалы могут позволить себе только серьезные производители;
• Полиграфия. Качество шрифтов, пропечатки должны быть на высоте. Если какое-то слово или код на упаковке видны плохо, перед вами почти наверняка подделка или просто изделие от сомнительного производителя;
• Соответствие кодов. Обязательно проверьте защитный код. Введите его на сайте производителя;
• Дата производства. Слишком старый маховик покупать не стоит. Смазочные материалы спустя 3 года начинают терять свои свойства;
• Люфт. Подделка или бракованная продукция имеет большой люфт, а вот оригинал – совсем небольшой, который можно прочувствовать только при значительном усилии;
• Качество работы с металлом. Никаких задиров, царапин, сколов и т. п.

Отметим только, что отличить действительно качественный маховик от посредственного, но пригодного к установке, на глаз сможет только специалист с большим опытом. Вышеизложенной информации вам будет достаточно для того, чтобы купить деталь, которая отъездит большую часть указанного производителем километража. Подделку даже с привлекательным ценником брать не стоит – в долгосрочной перспективе вам все равно придется заплатить больше.

Вывод

Проблемы с маховиком возникают не так часто. Однако, если они и возникли, нужно действовать быстро. Во-первых, удобство пользования автомобилем значительно упадет (вибрации, неприятные особенности работы двигателя на разных оборотах и т.д.). Во-вторых, если проблему запустить, она обернется поломкой смежных узлов. Заплатив один раз, вы сэкономите после. Советуем брать только новые маховики вышеуказанных производителей или, если финансы не ограничены, оригинал для вашего автомобиля. Стоят они немало, однако после установки не будут о себе напоминать долгое время. Ремонт маховиков практикуется, однако желаемый результат дает очень редко.

Запчасти на Audi 80

Маховик двигателя

80 sedan (8C, B4) (09.91 — 12.94)

Запчасти на Hyundai accent

Маховик двигателя

ACCENT sedan (LC) (01.00 — 12.05)

Коленчатые валы и маховики

Коленчатый вал является высоконапряженной деталью, в про­цессе работы испытывает скручивающие и изгибающие нагрузки. Коленчатые валы изготовляют из углеродистой и легированной сталей (ковка, штамповка), а также из отливок модифицирован­ного чугуна (двигатели типа Д-100). В конструктивном отноше­нии валы могут быть цельными или составными из отдельных взаимозаменяемых частей.

На рис. 153 показано устройство коленчатого вала. Мотыли вала состоят из двух рамовых шеек 3, двух щек 2 и мотылевой шейки 1. Обычно диаметр мотылевых и рамовых шеек одинаков. В местах перехода шеек к щекам располагаются галтели. Щеки мотылей бывают прямоугольного, овального и круглого сечений. Мотылевые и рамовые шейки обычно выполняют полыми и сооб­щаются между собой. Для герметизации этих полостей используют заглушки с прокладками, стягиваемые болтами. Для смазки тру­щихся деталей кривошипно-шатунного механизма применяют цир­куляционную смазку. Масло, нагнетаемое масляным насосом, по­ступает к шейкам рамовых подшипников, а затем через одно или два радиальных отверстия 4 — во внутреннюю полость рамовой шейки, откуда по сверлениям 5 в щеках переходит во внутреннюю полость мотылевой шейки. Через радиальные отверстия 6 масло направляется к мотылевым подшипникам и по центральному свер­лению стержня шатуна к поршневому пальцу или соответственно ползуну и головным подшипникам шатуна.

Носовой конец коленчатого вала используется для привода на­вешенных на двигатель вспомогательных механизмов — иасосов, компрессора и др. На кормовом конце коленчатого вала располо­жен маховик, часто шестерня привода распределительного вала и фланец съема полезной мощности.

Коленчатый вал — одна из наиболее ответственных и дорогих деталей двигателя (до 20—30%, общей стоимости). Укладка ко­ленчатого вала показана на рис. 154.

Наиболее равномерное вращение коленчатого вала двигателя достигается в результате равных промежутков времени между вспышками в отдельных цилиндрах. Выполнить данное условие можно при расположении мотылей под углом ? = 720? / z в четырехтактных двигателях и ? = 360° /z — в двухтактных, где z — число цилиндров. При выборе последовательности работы цилиндров стре­мятся облегчить работу рамовых подшипников. Не должны следо­вать друг за другом рабочие ходы в рядом стоящих цилиндрах.

Порядок работы цилиндров указывается в паспорте двига­теля. Например, для двухтактного шестицилиндрового двигателя: 1—3—5—2—4—6, четырехтактного восьмицилиндрового 1—3—7— 5—8—6—2—4.

Коленчатый вал двигателя под воздействием вращающего мо­мента переменной величины вращается с переменной угловой ско­ростью, что создает неравномерность хода двигателя. Для более равномерной работы двигателя и облегчения пуска его в ход на кормовом конце коленчатого вала закрепляют маховик. При ра­бочем ходе маховик накапливает энергию и отдает ее во время нерабочих ходов. С увеличением числа рабочих цилиндров двига­теля равномерность работы двигателя возрастает.

Маховики изготовляют из чугуна и стали. Малые маховики при диаметре до 2 м выполняют сплошными литыми. На наруж­ной окружности обода маховика иногда делают зубчатый венец, с которым сцепляется валоповоротное устройство. Для проверки и регулирования газораспределения двигателя на обод маховика наносят метки, соответствующие положениям мертвых точек каж­дого цилиндра. В быстроходных двигателях роль маховика выпол­няет демпфер — специальное устройство, предназначенное для ос­лабления крутильных колебаний коленчатого вала.

Коленчатый вал двигателя с деталями движения отдельных ци­линдров, маховиком, промежуточными валами и гребным винтом образуют единую упругую систему, называемую судовым валопро­водом. Под влиянием меняющегося крутящего момента двигателя в системе судового валопровода возникают крутильные колебания, т. е. относительные колебания масс, вызывающие закручивание отдельных участков вала.

Различают свободные и вынужденные крутильные колебания. Свободными крутильными колебаниями называются колебания системы, возникающие после прекращения действия первоначаль­ных моментов. Вынужденными крутильными колебаниями назы­вают колебания системы, происходящие под влиянием периоди­чески действующего возбуждающего момента. Основными источниками вынужденных крутильных колебаний являются силы дав­ления газов на поршни цилиндров и силы инерции поступательно-движущихся частей.

Крутильные колебания вызывают в системе валопровода до­полнительные напряжения, которые в ряде случаев являются причиной серьезных аварий коленчатых, промежуточных и греб­ных валов. Во избежание сказанного система валопровода должна рассчитываться на крутильные колебания с целью выявления кри­тического числа оборотов, при которых колебания достигают наи­более опасных значений.

Маховики и смысл их существования

У большинства современных иномарок с «механикой» между мотором и сцеплением стоит двухмассовый маховик. Разберемся в особенностях этого недешевого узла, способного доставить немало проблем автовладельцу в случае поломки

Если к концу 20 столетия автопромышленность Западной Европы только начинала внедрять в конструкцию некоторых автомобилей двухмассовые маховики (ДММ), то сейчас уже более 70 % выпускаемых европейских автомобилей с механической коробкой передач оснащаются этим узлом. Смысл внедрения сложного и весьма дорогостоящего механизма, вопреки расхожему мнению, вполне обоснован. Главной целью при создании ДММ была защита трансмиссии от генерируемых маховой массой двигателя крутильных колебаний, противостоять которым демпфер крутильных колебаний, расположенный на ведомом диске сцепления, в полной мере уже не мог. Для этого было много причин: рост мощностей и крутящих моментов современных двигателей, повышение требования к комфорту при запуске мотора, переключении передач и ускорении, снижение износа синхронизаторов КП, снижение общей вибронагруженности в салоне и т. д. На все это, помимо конструкции прочих элементов автомобиля, влияли демпфер крутильных колебаний и максимальный угол, на который мог отклониться фрикционный диск от ступицы. И если демпфер диска сцепления позволял отклоняться лишь на 30 градусов относительно положения покоя, то ДММ расширил предел этого значения до 100 градусов в каждом направлении.

Первым производителем в Европе, которому удалось создать и начать крупносерийное производство двухмассовых маховиков, в которых был реализован этот физический принцип стала фирма LuK. Так, одна часть маховика по-прежнему была жестко связана с коленчатым валом двигателя, в то время как другая повышала момент инерции коробки передач. Обе массы при этом связаны демпфирующей системой пружин, которых в свою очередь лишился диск сцепления. Но помимо многочисленных достоинств данный узел до сих пор имеет ряд недостатков, главные из которых — повышенные требования к эксплуатации, дороговизна узла и высокие требования к сервису при его замене. Эта специфика вызывает немало вопросов у автовладельцев. Мы ответим на самые волнующие из них.

Каковы отличия в ресурсе маховика на разных автомобилях и в разных условиях эксплуатации? Есть ли примеры максимального срока службы узла?

В первую очередь, на ресурс влияет тип двигателя — дизельный или бензиновый, т.к. значения крутящего момента у них значительно расходятся. По опыту, на дизельных двигателях применяют более массивные конструкции, которые рассчитываются на повышенные нагрузки в режиме малых оборотов коленчатого вала. Второй фактор — это как раз эксплуатация. Так, например, в режиме маршрутного такси ресурс естественно снижается: здесь приходится говорить о необходимости менять двухмассовый маховик одновременно со сцеплением. С другой стороны, в режиме пригорода пробег до выхода из строя может достигать и 700 000 км, как это было с некоторыми VW Caddy 1. 9 TDI.

Повысился ли ресурс маховиков за последние 10 лет?

К сожалению, в современных тенденциях снижения массы и габаритов силовых агрегатов и трансмиссии нет места для увеличения ресурса данных узлов, и мы вынуждены констатировать, что чем современнее и экологичнее автомобиль, тем меньше ресурс всех силовых агрегатов. Производители маховиков не в силах влиять на всю конструкцию автомобиля и техническое задание к нему как к конечному продукту — ресурс автокомпонентов задают сами автопроизводители, поэтому вопрос больше к ним.

Как диагностировать поломку, и чем чревато ее несвоевременное устранение?

Практика общения с сервисными станциями показывает, что в странах бывшего СНГ предпочитают ездить «до конца», не пытаясь предотвратить проблемы заранее. Поэтому, как правило, вся диагностика сводится к констатации факта — маховик разрушен. Тем не менее существуют официальные методы диагностики, в частности — комплект специального инструмента , который позволяет при замене сцепления, например, промерить контрольные параметры маховика, чтобы предупредить клиента о надвигающейся проблеме в трансмиссии. Последствия пренебрежения грозят как минимум дискомфортом при езде, как максимум — выходом из строя узла сцепления и повреждением сопрягаемых деталей.

Каковы основные рекомендации по продлению службы маховика?

Первая рекомендация для дизельного двигателя — удерживать во время езды рабочие обороты двигателя и не эксплуатировать автомобиль в зоне низких оборотов. Исключить буксирование транспортных средств совокупного веса на гибкой сцепке, равно как и запуск автомобиля «с веревки». Для любых автомобилей есть общая рекомендация: запуск двигателя производить только с выжатой педалью сцепления, глушение двигателя — аналогично. Также cледует во время ежегодного ТО контролировать стартовые характеристики АКБ, т.к. это напрямую влияет на вращение маховика во время запуска.

Из-за дороговизны узла многие предпочитают устанавливать комплект сцепления с одномассовым маховиком. Чем это чревато?

Отвечу на вопрос вопросом: что будет, если поставить вместо амортизатора подвески просто металлическую трубу-имитатор? Жестковато, но, как многие говорят, «ездить же можно…»

В последнее время стали появляться сервисы, занимающиеся ремонтом двухмассовых маховиков. Что вы об этом думаете?

Такие сервисы и к нам постоянно обращаются с просьбой продать им все необходимые детали в виде отдельных опорных подшипников и дуговых пружин. Также открытым остается вопрос с дуговыми пружинами, которые в процессе восстановления ставятся оригинальные (при их наличии и наличии необходимого оборудования), их испытания, под конкретную модель автомобиля проходят также в заводских условиях ,если конечно такое оборудование имеется у данного сервиса поэтому лучше уточнять есть ли оборудование для проведения всех регламентных работ и детали, наличие чего крайне маловероятно в условиях обычного автосервиса. Для этого нужна научно-исследовательская база. Поэтому если у сервиса есть все необходимое оборудование, то вполне возможен и ремонт данного агрегата .

Будут ли глобальные перемены в конструкции двухмассового маховика в ближайшем будущем?

Такие перемены уже наступили: активно внедряются маятниковые гасители крутильных колебаний внутри классической конструкции маховика, происходит «модулизация» узлов сцепления. Но это  отдельная тема для обсуждения.

ТЕХНИЧЕСКОЕ РУКОВОДСТВО: Найдите подходящий маховик для вашего двигателя



За последние несколько десятилетий автомобилестроение испытало большое разнообразие комбинаций двигателей и изменений в конструкции.
Выбор между большими блоками, маленькими блоками, LS, LT, Flathead, Cleveland, Windsor, Y-блоками, FE, MEL, Hemi, Wedge… иногда это может быть немного ошеломляющим, но обычно мы знаем, что нам нравится и что мы будем используйте то, что знаем мы.

Одной из самых сложных задач является знание балансировки двигателя, чтобы с первого раза прикрутить правильный маховик.
Вы можете подумать, что это кажется «легким делом», но вы не одиноки, если вы просто не уверены на 100% в том, с чем работаете.



Следующая информация поможет вам выбрать правильный маховик.
Если вам нужна информация о чем-то, чего нет в списке ниже, скорее всего, потребуется провести дополнительные исследования
Не стесняйтесь звонить нам     208-453-9800



Кроме того, при балансировке двигателя необходимо учитывать еще два важных фактора.

1. Расположение болтов/уплотнение фланца коленчатого вала
2. Число зубьев зубчатого венца.

Это критически важные элементы, позволяющие правильно установить двигатель на выбранную трансмиссию.

У каждого производителя двигателей свои настройки.
Таким образом, решение о том, какой двигатель использовать, является первым шагом.
Это особенно важно, потому что не все относятся к вещам одинаково.
Два двигателя могут быть частью семейства «малых блоков», но совершенно разные, когда речь заходит о том, какой маховик они используют.

Вы захотите собрать как можно больше информации, прежде чем отправиться в путешествие по сбору деталей, чтобы найти нужные детали за одну поездку!



Двигатели GM используются в самых разных сборках, а не только в Chevy.
Расположение болтов на фланце коленчатого вала моделей Gen I (заднее основное уплотнение, состоящее из двух частей),
Gen II (цельное заднее основное уплотнение) и Gen III, IV, V (стиль LS) различаются и будут не допускать обмена между ними.
Эти схемы расположения болтов становились все меньше с каждым поколением. Двигатели Chevy поколений I и II отличались двумя доступными диаметрами маховиков и двумя соответствующими числами зубьев: 153 и 168. Двигатели серий Gen III, IV, V LS / LT имеют только маховики большого диаметра, 168 зубьев и гибкие пластины, но имеют либо 6, 8 или 9болтовые фланцы кривошипа.

Ранние малоблочные двигатели GM (Chevrolet)

• Год выпуска: 1955-1985.
• Объем двигателя был 265ci. до 400си.
• Задний главный сальник из 2 частей коленчатого вала с фланцами на 6 болтах.
• 153-зубчатые и 168-зубчатые зубчатые венцы — многие из заводских колоколов подходят только для 153-зубчатых колпаков, обычно для вторичных колоколов подходят оба размера.
  Во многих случаях, если вы переходите с одного размера на другой, вам также потребуется новый стартер, соответствующий этому зубчатому венцу.
• Все имели внутренний или «0» баланс     ЗА ИСКЛЮЧЕНИЕМ 400 Small Block, который сбалансирован внешне.

Малые блочные двигатели GM поздних версий

• Произведены в 1986-2003 гг.
• Объем двигателя ограничен 305 куб.см. или 350си. (L99 262с.и. был редким исключением)
• 1 шт. конструкция заднего коренного уплотнения коленчатого вала с фланцами на 6 болтах.
• 153-зубчатые и 168-зубчатые зубчатые венцы — многие из заводских колоколов подходят только для 153-зубчатых колпаков, обычно для вторичных колоколов подходят оба размера. Во многих случаях, если вы переходите с одного размера на другой, вам также понадобится новый стартер, соответствующий этому зубчатому венцу.
• Двигатели будут сбалансированы либо внутри, либо снаружи, причем внешняя балансировка является наиболее распространенной.

GM (Chevrolet) Big Blocks

• Ранний 454ci.design использовал задний главный сальник из 2 частей и имел свой особый баланс.
• Более поздние (после 1990 г. или поколения V) 454/502 ci. все двигатели имели заднее главное уплотнение из 1 шт. и внешне сбалансированы.
• Во всех других объемных двигателях с большими блоками использовалось заднее основное уплотнение из 2 частей, внутренняя или нулевая балансировка и зубчатый венец со 168 зубьями. Они примут тот же маховик, что и ранний малоблочный двигатель.
• Все большие блоки могут использовать маховик со 153 зубьями, если блок двигателя просверлен под стартер.

Двигатели серии LS/LT с 1997 г. по настоящее время (поколения 3, 4 и 5)

• Во всех двигателях используется зубчатый венец со 168 зубьями.
• Все двигатели имеют внутреннюю балансировку.
• Серии LS1, 2, 3, 6, 7 имеют 6 болтов крепления фланца кривошипа.
• Двигатели LSA, LSX (вторичный рынок) и новые двигатели LT1 и LT4 имеют фланец коленчатого вала с 8 болтами.
• В LS9 используется специальный 9-болтовый фланец кривошипа.
• Ранние двигатели 4,8 л и 6,0 л LS имеют удлиненный фланец коленчатого вала, для которого требуется специальный маховик.





Компания Ford использовала три разных балансировки, поэтому при выборе маховика необходимо учитывать балансировку двигателя.
Баланс многих неоригинальных ходовых комплектов отличается от оригинального.

Ford Small Block Engines

• They have either 157 tooth or 164 tooth ring gear
• 221ci 1962–1963   28. 2 oz-in
• 255ci 1979–1982   50 oz-in
• 260ci 1962–1964   28.2 oz-in
• 289ci 1963–1968   28.2 oz-in
• 302ci 1968–1980   28.2 oz-in
• Boss 302ci 1969-1970   28.2 oz-in
• 302CI 1981–2001 50 унций в
• 351W (Виндзор) 1969–1997 28,2 унции в
• 351C (Кливленд) 1970–1974 28.2 OZ-In
• 959595959559559559559559559559559595959595959595959595959595959595959595959559595959595959595959595 9000 фланец коленчатого вала

Блоки Ford FE и Y

• Блоки FE выпускались с 1958 по 1976 год.
• Уникальное расположение болтов и балансировка фланца кривошипа.
• С зубчатым венцом на 184 зуба.

Двигатели Ford Big Block

• Имеют рабочий объем 370, 429 и 460 куб. см.
• Также упоминается как серия двигателей 385, проданных в период с 1968 по 1997 год.
• С зубчатым венцом на 176 зубьев.
• Все имеют внутреннюю балансировку.

Модульные двигатели Ford и Coyote

• Изготовлены с 1990 г. по настоящее время.
• Проверьте фланцы кривошипа с 6 или 8 болтами.
• Стандартный рабочий объем 4,6 л, 5,0 л, 5,4 л.
• Для Mustang Shelby GT500 на 5,8 л была одна вариация, которая будет отличаться от остальных.
• Все имеют внутреннюю балансировку.
• С зубчатым венцом на 164 зуба.



Двигатели Mopar Small/Big Block и Early Gen 1 и 2 Hemi

• Проверьте фланцы кривошипа с 6 или 8 болтами.
• В большинстве случаев с зубчатым венцом на 130 зубьев, для некоторых больших перемещений может использоваться зубчатое колесо на 143 зуба.
• Вам нужно будет проверить внутренний или внешний баланс.
• Двигатели с заводской автоматической коробкой передач не обрабатываются под стандартную направляющую втулку Mopar. Для работы с механической коробкой передач потребуется специальная бронзовая втулка.

Mopar Gen 3 Hemi

• Подходит для двигателей 5,7, 6,1 и 6,4 л.
• Они будут иметь фланец кривошипа с 8 болтами.
• Они внутренне сбалансированы.
• С зубчатым венцом на 130 зубьев.
• Внимание: некоторые двигатели имеют заподлицо с зубчатым венцом, а другие имеют заводское смещение на 0,850 дюйма. Если используется неправильная настройка, стартер не сработает должным образом.



Если у вас есть дополнительные вопросы о том, какой маховик вам нужен, посетите наш сайт или свяжитесь с нашими специалистами!

Modern Driveline поможет вам выбрать правильный маховик и содержит большинство других деталей, которые вам понадобятся для сборки вашего автомобиля.

        208-453-9800     www.moderndriveline.com

Малые маховики двигателей – что это такое и для чего они предназначены

ПОИСК НА ЭТОМ САЙТЕ:

• Фото 1. Маховик Briggs без вентилятора и зубчатого венца

• А ВРАЩАЮЩАЯСЯ МАССА

• В своей простейшей форме маховик представляет собой тяжелый диск или колесо из чугуна или алюминиевого сплава, установленные на одном конце коленчатого вала (см. Фото 1). Этот конец коленчатого вала сужается (см. Фото 2), и маховик имеет соответствующий конус в центральном отверстии (см. Фото 3). Коническая посадка затягивается гайкой или болтом. Масса маховика, вращающегося вместе с коленчатым валом, придает системе инерцию. Когда коленчатый вал и поршень завершают рабочий такт, маховик создает необходимый импульс для продолжения тактов выпуска, впуска и сжатия. Без импульса маховика поршень дошел бы до конца рабочего хода и остановился бы в нижней мертвой точке. Затем двигатель снова входит в рабочий такт. Маховик выравнивает скорость двигателя, сопротивляясь как ускорению во время рабочего такта, так и замедлению во время других тактов. Его инерция также сглаживает частоту вращения двигателя при изменении внешней нагрузки.

• Фото 2. Конус коленчатого вала Kohler, зарядный статор

• МАГНИТ МАХОВИКА ДЛЯ ЗАЖИГАНИЯ

• На маховике установлен постоянный магнит. При вращении маховика магнит проходит мимо катушки зажигания, индуцируя в ней напряжение (см. Фото 1). Катушка подает искру на свечу зажигания. Чтобы искра появлялась в нужный момент, непосредственно перед верхней мертвой точкой рабочего такта, маховик с его магнитом должен быть установлен на коленчатом валу точно в правильном положении. Для этого в конусе коленчатого вала прорезается паз, называемый шпоночным пазом (см. Фото 2), а соответствующий шпоночный паз вырезается в коническом центральном отверстии маховика (см. Фото 3). Шпонка (см. Фото 4) входит в шпоночное гнездо и шпоночный паз во время сборки, выравнивая детали в правильном положении. В некоторых двухтактных двигателях шпонка маховика отливается как часть маховика.

• Фото 3. Коническое отверстие в маховике Колера, срезанная шпонка в шпоночном пазу (вид снизу)
• Фото 4. Типовые ключи маховика

  ВЕНТИЛЯТОР МАХОВИКА

• Фото 5. Маховик Tecumseh с ребрами

• На маховике могут быть ребра, которые действуют как вентилятор при вращении маховика (см. Фото 5), или на нем может быть закреплен отдельно отформованный вентилятор (см. Фото 6). Кожух, часто называемый корпусом воздуходувки, закрывает маховик и большую часть двигателя. Кожух имеет такую ​​форму, чтобы направлять поток воздуха от вентилятора маховика через горячие точки двигателя, особенно цилиндр и головку. Эти детали имеют ребра, которые способствуют охлаждающему эффекту за счет увеличения площади поверхности, доступной воздуху.

• Фото 6. Маховик вентилятора Kohler
• Фото 7. Маховик Колера с зубчатым венцом, отсутствует один магнит (вид снизу)

• КОЛЬЦО

• Двигатели с электростартером будут иметь зубчатый венец по окружности маховика. Зубчатый венец может быть отлит как неотъемлемая часть маховика, а может представлять собой отдельную деталь, которая запрессовывается или приклепывается к маховику (см. Фото 7).

• Фото 8. Стартовый стакан Tecumseh

• ПРИСПОСОБЛЕНИЕ ДЛЯ СТАРТЕРА

• Двигатели с ручным стартером могут иметь чашку стартера (см. Фото 8) или собачки стартера (см. Фото 9), установленные на маховике. В первом случае собачки стартера (см. Фото 10) выдвигаются наружу из центра при натяжении троса и зацепляются за углубления на чашке. В последнем канатный шкив имеет зубчатые зубья (см. фото 11), которые входят в зацепление с собачками маховика. Когда двигатель работает, центробежная сила выталкивает собачки наружу, в сторону от шкива. В состоянии покоя пружины толкают собачки внутрь, готовые к включению.

• Фото 9. Стартерный шкив цепной пилы Homelite с собачками
• Фото 10. Стартерный шкив Tecumseh с собачками (вид снизу)
• Фото 11. Стартерный шкив цепной пилы Poulan
• Фото 12. Муфта стартера Briggs

• Многие двигатели Briggs and Stratton с горизонтальными коленчатыми валами имеют пусковую муфту (см. Фото 12), которая также служит гайкой крепления маховика. В состоянии покоя стальные шарики внутри сцепления действуют как храповик и зацепляют шкив стартера с маховиком/коленвалом. На скорости шарики выталкиваются наружу под действием центробежной силы, отключая сцепление.

• Фото 13. Катушка статора Келера

• МАГНИТЫ МАХОВИКА ДЛЯ ЗАРЯДНОГО СТАТОРА

• На нижней стороне маховика могут быть установлены дополнительные магниты (см. Фото 7), которые вращаются вокруг катушки статора (см. Фото 13) с целью генерирования электрического тока. Ток может использоваться для управления освещением, электрическим сцеплением или для зарядки аккумулятора, питающего электрический стартер. Двигатели, используемые в приложениях, где требуется меньший ток, могут иметь катушку, установленную рядом с модулем зажигания (см. Фото 14). Эта катушка питается от того же магнита, что и модуль зажигания.

• Фото 14. Зарядная катушка Tecumseh
• Фото 15. Маховик тормоза Briggs

• ТОРМОЗ МАХОВИКА

• С 1982 года мотокосилки для домашнего использования должны иметь тормозной механизм, который останавливает лезвие в течение трех секунд после того, как оператор отпускает рукоятку управления. Тормоз создает трение по окружности маховика (см. Фото 15), помогая быстро его остановить. Одновременно катушка зажигания заземляется, чтобы искра не достигала свечи зажигания. Сжатие двигателя и внутреннее трение в сочетании с тормозом маховика должны остановить двигатель в течение трех секунд. Косилки с ножевым тормозом/сцеплением не обязаны иметь тормоз маховика.

• Фото 16. Лопатка регулятора Lawn-Boy

• ПНЕВМАТИЧЕСКИЙ РЕГУЛЯТОР

• Движение воздуха, создаваемое маховиком вентилятора, используется на некоторых двигателях для работы пневматического регулятора (см. Фото 16). Чем быстрее работают двигатели, тем сильнее воздух нагнетается на воздушную заслонку регулятора, что, в свою очередь, перемещает дроссельную заслонку карбюратора в положение «медленно». Воздушной заслонке противостоит пружина, которая тянет дроссельную заслонку в крайнее положение. Двигатель будет работать с постоянной скоростью, когда пружина и воздушная лопасть уравновешивают друг друга. При изменении внешней нагрузки на двигатель регулятор будет открывать или закрывать дроссельную заслонку для достижения нужной скорости.

Что такое маховик? (Назначение, механизм и признаки неисправности) – Engineerine

Механические коробки передач могут показаться простыми механическими системами. Я имею в виду, это ваша обязанность переключать передачи, верно?

Но за кулисами есть несколько движущихся элементов, работающих вместе, чтобы ваш автомобиль оставался стабильным во время вождения. Примером такого компонента является маховик. При вождении автомобиля с механической коробкой передач ключевую роль играет маховик.

Давайте узнаем, что такое маховик, как он работает, какие проблемы может вызвать и как его исправить.

Содержание

Где находится маховик?

Качество вождения автомобиля, его мощность и крутящий момент определяются его силовым агрегатом. Двигатель и трансмиссия вместе составляют трансмиссию.

Расположение маховика

Трансмиссия включает в себя трансмиссию, мосты, раздаточную коробку, карданный вал, колеса и дифференциалы (как передние, так и задние). Эти детали создают крутящий момент и мощность, необходимые для движения автомобиля.

Маховик — одна из основных частей силового агрегата. Отказ маховика может иметь далеко идущие последствия для остальной части силового агрегата.

Что такое маховик?

Маховик

Маховик представляет собой тяжелый металлический диск, используемый в механических коробках передач. В его конструкции может использоваться чугун, сталь или даже алюминий. Это гарантирует, что он очень жесткий и жесткий, чтобы избежать изгиба или коробления во время использования.

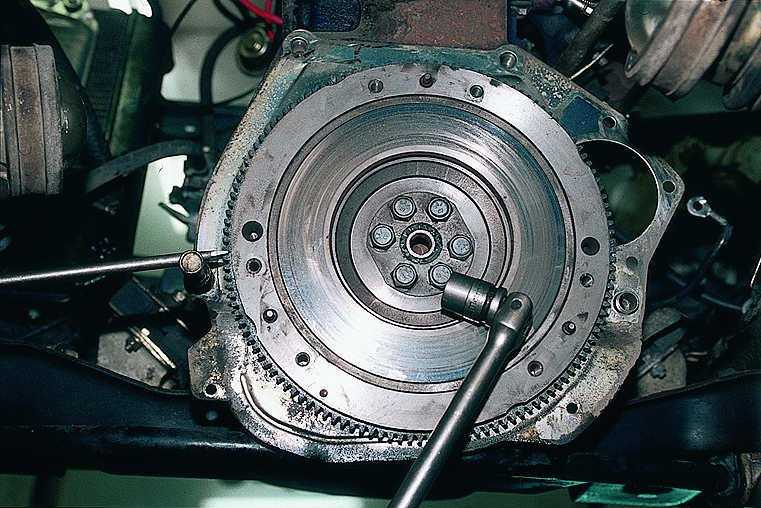

Вокруг внешней кромки маховика имеется ряд зубьев шестерни, и здесь соединяется пусковой двигатель двигателя. Внутри корпуса колокола маховик крепится болтами к фланцу коленчатого вала со стороны трансмиссии.

Зубья маховика

Узел сцепления вашего автомобиля расположен за маховиком. Вот почему многие механики спорят о том, относится ли маховик к системе сцепления. В этом контексте важно помнить, что маховик может быть добавлен к двигателю для увеличения его выходной мощности и крутящего момента.

Есть ли в автоматической коробке передач маховик?

Вы могли заметить, что я несколько раз говорил, что маховик является неотъемлемой частью «ручной» трансмиссии. Значит ли это, что в АКПП отсутствует маховик? И что у него на месте?

Да, маховик отсутствует в автомобилях с автоматической коробкой передач; скорее, у них есть то, что известно как гибкие пластины. Таким образом, если ваш автомобиль с автоматической коробкой передач, вы можете расслабиться, читая симптомы неисправного маховика.

Источник: Dragzine – FlexPlate

Хотя маховики часто ассоциируются с механическими коробками передач, в некоторых механических коробках передач они не используются.

Теперь посмотрим, как работает маховик.

Как работает маховик?

Маховик на самом деле является накопителем энергии, но каким образом маховик хранит энергию? Вы можете думать об этом как о том, как работает механическая батарея. Маховики используются для хранения энергии в виде кинетической энергии, в отличие от химической формы, используемой батареями.

Анимация работы маховика + коленчатого вала

Но хранить энергию для чего? Это заставляет нас задуматься об основном назначении маховика. Но сначала давайте найдем проблему двигателя внутреннего сгорания в том, что у него нет маховика.

Двигатель внутреннего сгорания Проблема

Большинство двигателей, используемых в автомобилях, являются четырехтактными (впуск, сжатие, мощность и выпуск). Рабочий такт — единственный из четырех, который заставляет коленчатый вал вращаться.

Такт сжатия — это такт, предшествующий рабочему такту. И в отличие от относительно легкого хода коленчатого вала во время тактов выпуска и впуска, такт сжатия очень нагружает двигатель.

Без маховика, уравновешивающего ситуацию, коленчатый вал дрейфует во время тактов выпуска и впуска, замедляется во время такта сжатия, а затем резко ускоряется во время рабочего такта. Это может привести к нестабильному питанию и серьезным вибрациям.

Один из способов визуализировать это — представить вращение вращающегося вала с помощью ручки; в некоторых местах во время вращения вы сможете приложить большее усилие, чем в других. Однако, если к концу вала прикреплен тяжелый маховик, его крутящий момент может помочь вам вращать вал с более постоянной скоростью. Импульс вала будет поддерживать его движение, даже если вы отпустите ручку.

Источник: НАСА
Маховик с коленчатым валом и поршнями

Маховик Назначение

Зная, что основной проблемой двигателей была вибрация и неравномерная скорость хода, ясно понятно назначение маховика: он используется для сглаживания процесса сгорания. Но это еще не все:

1- Запуск двигателя:

Чтобы облегчить запуск двигателя, по окружности маховика врезаны зубья шестерни. Когда ключ поворачивается, крошечная шестерня, известная как шестерня Бендикса в пусковом двигателе двигателя, входит в зацепление с маховиком.

Маховик в зацеплении с шестерней Bendix

Запуск двигателя включает в себя серию механических процессов, первым из которых является цикл сжатия, который инициируется комбинацией шестерни Bendix/стартера, которая вращает маховик. Как только двигатель заработает, шестерня Bendix втянется, позволяя маховику свободно вращаться.

2-скоростное сглаживание:

Когда двигатель работает, движение поршня вверх-вниз преобразуется во вращение коленчатым валом. Однако это движение неравномерно, поскольку мощность создается только дважды (4-цилиндровый двигатель) или четыре раза (8-цилиндровый двигатель) за один оборот двигателя.

Инерция, создаваемая массой маховика между поршнями, поддерживает скорость вращения коленчатого вала, обеспечивая плавную и эффективную работу двигателя.

3- Снижение вибрации:

Каждый раз, когда поршень срабатывает, он срабатывает под углом к ​​коленчатому валу, вызывая тряску и вибрацию двигателя. Это раскачивание уменьшается за счет массы маховика, что также способствует размещению двигателя на опорах и снижает общую вибрацию автомобиля.

4- Снижение напряжения:

Маховик снижает износ остальной части трансмиссии, регулируя движение и скорость двигателя. В карданном валу используются универсальные шарниры, которые постоянно меняют угол наклона при повороте автомобиля; валы двигателя и трансмиссии параллельны друг другу, а муфты между осью и коробкой передач — нет. При использовании маховика значительно снижается нагрузка на суставы.

Признаки неисправности маховика

Следите за любым из этих симптомов в своем автомобиле с механической коробкой передач и постарайтесь решить проблему как можно скорее, чтобы не стало еще хуже.

Передача переходит в нейтральное положение или проскальзывает:

При переключении передач во время движения коробка передач иногда может проскальзывать. Это происходит, когда ясно, что двигатель не передает мощность на колеса.

Изношенные зубья маховика

В этой проблеме обычно виновато изношенное сцепление. Маховик также со временем изнашивается из-за скользящей муфты. Нажимной диск может начать издавать скрежещущие звуки, а маховик и другие компоненты узла сцепления могут деформироваться или разрушиться из-за перегрева.

Вибрация педали сцепления:

При использовании сцепления вы можете почувствовать вибрацию педали или пола автомобиля. Эти вибрации указывают на проблему с креплениями пружины маховика. Если вы знакомы с работой сцепления, то знаете, что пружинный механизм помогает гасить вибрации.

Запах гари из сцепления:

Этот запах возникает при неправильной эксплуатации сцепления, будь то из-за неисправного маховика или начинающего водителя. Облицовка сцепления часто изготавливается из звукопоглощающих материалов.

Источник: Dragzine
Накладка сцепления

При неправильном использовании сцепления трение между накладками приводит к нагреванию поверхности и, в конечном итоге, к ее обледенению. Это приведет к сильному, резкому, едкому запаху.

Перетаскивание сцепления:

Это происходит в обратном порядке, когда сцепление проскальзывает.
