Массовая радиобиблиотека (МРБ) выпуск 235
Германиевые диоды
Автор(ы): Азатьян А.Д., Толкачева С.А.
1955 год

В брошюре даются основные сведения о германиевых диодах ДГ-Ц, предназначенных для использования в различной электротехнической и радиотехнической аппаратуре. Приводятся параметры и характеристики девяти типов диодов с точечным контактом, четырех типов диодов с плоскостным контактом и рассматриваются основные вопросы их применения в радиовещательных приемниках, телевизорах и измерительной аппаратуре.

Брошюра предназначена для подготовленных радиолюбителей и конструкторов радиоаппаратуры. Приведенные в ней сведения могут быть полезны также инженерно-техническому персоналу, занимающемуся конструированием различной электротехнической и радиотехнической аппаратуры.

Скачать книгу «Германиевые диоды»





Источник

92, 5

← Предыдущая запись

Следующая запись →

Смотрите также:

• 35 АС-018 «Амфитон» – замена СЧ и ВЧ на Visaton

  Приветствую всех читающих.   Схема соединения электродов лампы с наружными выводами 1 — анод, 2 — сетка, 3 — подогреватель, 4 — катод и подогреватель.         Источник 32, 1

D.I.Y. — Do It Yourself — Сделай Сам

Аудио Портал © 2004-2020

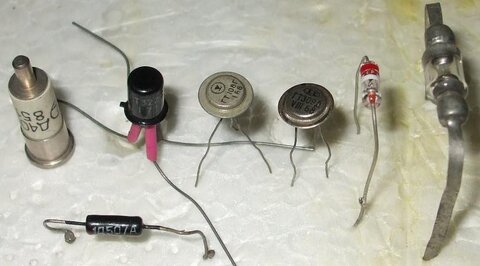

Германиевые транзисторы справочник | nashaspravka.bitballoon.com

В мире мне знаком только NTE160

Гражданской техники в которой использовались германиевые транзисторы и диоды тоже хватало .

Надо-же было и ту и другую как-то ремонтировать !

Вот и выпускали старые германиевые транзисторы и диоды , причем и с военной приёмкой .

В 90-х годах большая часть этого технического старья пошло на свалку , но кое-что сохранилось .

Тогда и заграницей ещё выпускали германиевые транзисторы и диоды и они были недорогими .

Механика этих обрабатывавших центров ещё в хорошем состоянии и они могут работать ещё долго , а вот вся их электроника уже давно никуда не годится .

Раньше выписывали электронные компоненты для ремонта этих обрабатывающих центров из заграницы .

Вот только теперь купить такие старые электронные компоненты уже негде , а наших их аналогов нет и никогда не было .

Пришлось самим проектировать новые платы , блоки и узлы , на новых деталях , а старьё выбросить .

Хороший вопрос, я бы добавил сюда и германиевые диоды с малым прямым падением напряжения, типа Д2,Д9 по крайней мере на КВ. У меня еще парочку ДГЦ27 осталось (никому не отдам, в музей сдам).

Насчет производятся ли, это наврядли, но в старом оборудовании и на руках думаю их залежи (у меня Д2,Д9,Д310,,Д18,Д20, П416,П422,МП37..39,М П25..26, ГТ308, ГТ311,ГТ313,МП13..16 ,ГТ328,ГТ346,МП20,ГТ 101..102,П605,П609,П 4,П213..215 и возможно многие другие, надо пошукать).

Созданы новые германиевые транзисторы, превосходящие кремниевые в четыре раза по скорости работы

спользую д7а, д303, д305 и п210

— мало кто знает, что выпускались германиевые диоды особой надёжности. На космических станциях «Венера» применяли диоды марки 1601Б, изготовленные по особой технологии. Лучший из серии Д9К по сравнению с 1601 «и рядом не лежало» (при всём уважении к разработчикам Д9-х)

— у радиолюбителей заслуженным уважением до сих пор пользуется точечный германиевый диод Д18 (собств. ёмк. 0,5 пФ). В то-же время незаслуженно забыт мезадиффузионный импульсный диод Д311 (собств. ёмк. 1,5 пФ) ИМХО, самый лучший вариант для замены детекторных диодов в АМ приемниках;

— германиевые транзисторы 1Т311, 1Т313, ГТ346 достойны отдельного разговора. Друзья, гляньте в свои тумбочки, наверняка там есть эти замечательные транзисторы. Спаяйте хотя-бы самую простую конструкцию с их применением — и вы «вклЮчите машину времени» 🙂

— наверное, не зря говорят аудиофилы о замечательном звучании приёмников и УНЧ на германиевых транзисторах — сравните звучание транзисторного ВЭФ и любого современного «кремниевого» приемника (даже на одну и ту-же акустику!) — разница очевидна.

Ещё одно очевидное преймущество германия в том, что при грамотном расчёте устройства оно отлично может работать от одной 1,5 вольтовой батарейки до её глубокого разряда, с биполярными транзисторами из кремния это проблематично.

Миф (или не миф даже не знаю как сказать) о низких искажениях германиевых транзисторов сложился из-за того, что двухтактные комплиментарные выходные каскады на германиевых транзисторах могут довольно сносно работать без базового или с минимальным базовым смещением. А кремниевые не могут, им необходимо смещение обеспечивающее значительный ток покоя, иначе искажения очень велики.

Оппаньке, так вот что у меня за залежи остались, на которые документации не найти! xD

В низковольтных выпрямителях я и

спользую д7а, д303, д305 и п210

Да насчет д7 и п210 подзабыл (но я ж повинился шо подшукаю).

По моему опыту то же, низкая температурная стабильность ( и стойкость на более менее мощных каскадах). Ну на безрыбье и П416 применял, пока не появились знаменитые универсальные (но кремниевые) КТ315.

Заметил, что практически у всех полупроводников, в частности у транзисторов и диодов, выпущенных ранее 1970 года, корпуса окрашены в чёрный цвет. При чём без разницы, военная приёмка или нет.

А вы попробуйте современный кремниевый транзистор «в пластмассе» внести в переменное магнитное поле 🙂

Справочник описания объектов

Типы и модели диодов



Некоторые типы диодов

Что такое диоды?

Вам не так много нужно знать о диодах. Это простые устройства, часто довольно маленькие, с двумя проводами. Их основная функция – позволять току течь через них в одном направлении и блокировать ток в другом направлении. Некоторые из их основных свойств включают в себя то, какой ток и напряжение они могут выдержать, какие уровни напряжения они пропускают и какой ток протекает через них в направлении, которое они блокируют.

Для чего используются диоды?

Существует множество моделей диодов, и диоды используются в схемах эффектов для различных целей. Большинство из этих целей носят технический характер, и, хотя они важны, обсуждать их бесполезно. Для этих применений часто требуются диоды с особыми свойствами, и выбор практически отсутствует, и часто он практически не влияет на тон эффекта. Есть одно существенное исключение — отсечение. Дополнительную информацию об отсечении можно найти в разделе «Конфигурации отсечения».

Что влияет на тон клиппинга?

Если вы это читаете, то наверняка знаете, что существует множество мнений о том, какие диоды звучат хорошо, какие имеют особое «мохо», а какие сверхсекретно-недоступные диоды использовались в конкретной педали. Умножьте это на многие десятки педалей, многие десятки диодов и множество мнений, и вы получите большой беспорядок, в котором нужно разобраться. Мы, конечно, согласимся, что это грязно. Давайте попробуем немного упростить, чтобы мы могли сначала сосредоточиться на фактах, а затем рассмотреть «беспорядок» в перспективе.

Типы ограничивающих диодов



Некоторые германиевые диоды



Некоторые кремниевые диоды



Некоторые светодиоды



Во-первых, существует три основных категории ограничивающих диодов: кремниевые, германиевые и германиевые.

Существует много видов германиевых и кремниевых диодов, но только несколько типов светодиодов, и еще меньше тех, которые, вероятно, полезны. В качестве общих указаний, основанных только на типе диодов, разумно сказать, что:

• германиевые диоды обеспечивают более плавное отсечение с тенденцией к теплым и темным тонам
• германиевые диоды зажимаются по-разному при разных температурах
Кремниевые диоды
• приводят к более агрессивному отсечению, имеют тенденцию быть ярче, чем германиевые
• Светодиоды кажутся «хрустящими»
Кремниевые диоды и светодиоды
• не сильно зависят от температуры

Тип диода является самым важным индикатором того, как отсечение повлияет на звук эффекта.

Прямое напряжение диода, Vf

Следующий факт носит более технический характер. Диоды имеют свойство, называемое «прямое напряжение» или Vf. Это напряжение, при котором они обрезаются. Любой сигнал выше этого напряжения обрезается. Величина ограничения зависит от Vf, но также зависит от напряжения сигнала. Если сигнал не содержит напряжений, которые были бы обрезаны определенным диодом, то влияние диода на тон становится минимальным, и сигнал проходит чисто или почти так. Если напряжение сигнала велико по сравнению с напряжением ограничения диода, тогда большая часть сигнала будет ограничена, и вы получите сильные искажения. Кроме того, чем больше вы клипируете, тем ниже может быть ваша громкость. Некоторые схемы компенсируют эту потерю громкости, другие нет.

Маловероятно, что вы будете знать что-либо о напряжениях внутри цепи эффектов, так что это один из факторов, способствующих «беспорядку» при выборе ограничивающих диодов. Нечасто музыкант измеряет напряжение внутри своих педалей, пока исполняет эпическое соло. Несмотря на то, что эти напряжения почти наверняка попадут в небольшой диапазон, этот небольшой диапазон намного больше, чем диапазон значений Vf, обеспечиваемый ограничивающими диодами. Вместо того, чтобы пытаться делать какие-то причудливые измерения и вычисления, обычно лучше использовать опыт.

Гораздо разумнее обсудить, какой тип диода хорошо звучит в конкретной схеме эффектов. Затем вы можете найти Vf для тех диодов, которые звучат хорошо, и сравнить их с Vf других диодов. Затем вы можете выбрать одинаковые, сопоставимые или очень разные диоды, в зависимости от ваших целей. Поскольку мы уже сделали несколько обобщений, мы можем добавить еще несколько:

• Германиевые диоды часто считаются отсекающими при довольно низких значениях, обычно около 0,3–0,4 В. Однако, как и германиевые транзисторы, они имеют очень широкий диапазон технических характеристик, а также очень широкий диапазон фактических значений Vf. В то время как многие имеют Vf в этом диапазоне, другие могут быть ниже 0,20–0,25 или выше 0,4–0,85. Все эти значения находятся в пределах общего диапазона спецификаций «не более 1 В».
Почти все кремниевые диоды
• имеют Vf около 0,6–0,7 В. Они немного отличаются за пределами этого диапазона, но обычно не так сильно, может быть, 0,55–0,75. Обычно Vf не является основной отличительной характеристикой различных кремниевых диодов.
Светодиоды
• ограничиваются более высокими напряжениями, от почти 2 В до примерно 3 В.

Думайте о Vf как об основном определяющем количестве искажений, которые вы получите.

Марка и модель диода

После типа и Vf последнее, что может повлиять на тон, создаваемый ограничивающими диодами, — это марка/производитель и номер модели. Вы не увидите много спецификаций для диодов, которые указывают на их влияние на аудиосхему. Но они различаются по звучанию в зависимости от производителя и номера модели. Опять же, здесь необходим опыт или эксперименты, чтобы сделать более детальный выбор моделей и производителей.

Последний факт, на котором мы закончим, также является причиной многих «беспорядков». Обычно в цепи происходит много других вещей, кроме отсечения. Каждая схема манипулирует частотами и напряжениями в сигнале. Эта фильтрация может легко заглушить эффект на частотах, вызванный ограничивающими диодами. Ограничивающие диоды определенной марки и модели вполне могут повлиять на частоты вашего сигнала, но они вряд ли повлияют на него так сильно, как фильтрация схемы. Если вы попробуете использовать два разных кремниевых диода в одной и той же цепи, разница в тоне, скорее всего, будет довольно тонкой. Вам придется внимательно слушать, чтобы услышать его большую часть времени, если вы вообще можете его услышать.

Германиевые диоды

Германиевые диоды дорожают, и существует множество подделок. Даже у уважаемых дилеров иногда трудно понять, что вы покупаете, поскольку многие из них не имеют маркировки или имеют маркировку, которая не идентифицирует ни марку, ни модель. Подделки вообще легко отличить. Подлинные, без маркировки, практически невозможно идентифицировать с уверенностью. Ни один из них не доступен у оригинальных производителей, поэтому они перешли из рук в руки и могут быть ошибочно идентифицированы. Модели, вероятно, правильные, но бренды часто совершенно неизвестны или не могут быть проверены. О других мы знаем только то, что нам сказали наши поставщики. У нас нет оснований полагать, что какая-либо наша информация неверна, но мы не можем независимо проверить ее всю. По этим причинам мы не можем абсолютно гарантировать марки или модели германиевых диодов. Мы знаем тип (германиевый, кремниевый или светодиодный), мы можем измерить Vf и прослушать их в цепях. Это действительно все, что нам нужно.



Старый 1N270 вверху, несколько «оранжевых подделок» 1N270 внизу



Есть несколько диодов нового производства, которые продаются как германиевые диоды. Мы называем их «маленькими оранжевыми подделками». Вероятно, это диоды Шоттки. Производитель использует те же артикулы, что и популярные старые германиевые диоды, такие как 1N34A и 1N270. У них есть некоторые свойства старых диодов, но они другие. Некоторые производители эффектов используют эти диоды. Это полностью функциональные диоды, и звук у них нормальный, но использование старых названий деталей для чего-то совершенно другого, независимо от звука, может ввести в заблуждение. Германиевые диоды NOS хорошего качества стоят гораздо дороже этих новых диодов. У нас есть несколько разных моделей этих новых диодов, и они звучат нормально, так что, возможно, мы будем использовать их время от времени — сейчас мы этого не делаем. Мы предлагаем их в качестве опций, так как есть большая вероятность, что они уже есть в некоторых ваших педалях, и вы можете попробовать их в наших модулях, если они вам понравятся.

Кремниевые диоды

Большинство современных диодов (кроме светодиодов) изготовлены из кремния. Большинство современных кремниевых диодов широко доступны, как правило, по очень низкой цене. Однако есть некоторые старинные кремниевые диоды, которые не являются общедоступными и дорогими. Так как базовые кремниевые диоды имеют тенденцию звучать идентично или почти так, это редко стоит дополнительных затрат или беспокойства по поводу использования «винтажных, правильных по схеме» ограничивающих диодов. Конечно, это нормально, если это дает вам некоторое спокойствие, но ваши уши, вероятно, не услышат разницы между ними и современными недорогими аналогами. Несмотря на всю шумиху, которую вы можете прочитать о сверхсекретных, изготовленных на заказ, недоступных диодах, являющихся ключом к звуку определенного эффекта, хорошие строители могут создать тот же самый эффект с совершенно другими диодами, и вы не сможете услышать звук. Разница или, по крайней мере, любая разница, которую вы услышите, вряд ли будет связана с ограничивающими диодами.

Светодиоды

Светодиоды широко доступны и недороги. Для ограничения редко используется что-либо, кроме красных светодиодов. Vf для других цветов может быть слишком высоким для некоторых цепей. Они великолепно звучат во многих эффектах овердрайва и дисторшна и часто являются хорошими кандидатами для использования в дополнительной конфигурации клиппинга в наших модулях.

Выбор ограничивающих диодов

Это не высшая математика. Учитывайте конфигурацию ограничения и выбор диодов исходной схемы, а также то, сколько искажений и громкости дает ограничение этой цепи. Вы хотите больше или меньше искажений и громкости? Выберите конфигурацию(и) отсечения и значения Vf для этой конфигурации, чтобы получить больше/меньше искажений, меньше/больше громкости – ниже/выше Vf. Определите общий характер искажений, который поможет вам выбрать тип диода — германиевый, кремниевый или светодиодный. Затем проверьте, какие конкретные диоды, возможно, пробовали другие для этого эффекта, и что из этого получилось. Выберите нужные вам диоды. Ограничивающие диоды могут обеспечивать существенно разные тона, поэтому выбор нескольких переключаемых конфигураций ограничения для модулей, которые его поддерживают, может обеспечить вам больше тонов и большую отдачу от затраченных средств. Однако вы также можете получить значительно разные уровни громкости при переключении конфигураций диодов.

Не беспокойтесь — мы не бросим вас, если вам понадобится помощь! Мы не можем сказать вам, каким вы хотите, чтобы ваш тон был, но мы можем помочь вам выбрать диоды для большего/меньшего искажения, помочь с уровнями громкости и более техническими/фактическими аспектами настройки параметров ограничения. Мы не всегда будем знать «ответ», но это все равно нормально. Когда мы создаем модули с настраиваемыми параметрами отсечения, мы размещаем на платах разъемы, чтобы можно было прослушивать диоды. Если мы услышим что-то, что кажется «неправильным», мы сообщим вам об этом, прежде чем припаять их. Например, если ваши варианты конфигурации звучат почти одинаково, мы сообщим вам, если вы хотите, чтобы два тона были одинаковыми. более разные. Или, если вам нужен плавный клиппирующий звук, а в итоге получается что-то агрессивное. Если что-то значительно выходит из строя, это дает нам хорошие шансы поймать это до того, как оно будет завершено в сборке. Конечно, даже в этом случае обычно есть возможность удалить их и попробовать что-то другое позже.

Ограничивающие диоды для эффектов GT Rack

Ниже приведены некоторые типы ограничительных диодов, которые имеются на складе на момент написания. Мы всегда ищем хорошие диоды, а иногда и заканчиваем их, поэтому этот список может не соответствовать нашему инвентарю. Поскольку германиевые диоды имеют различные значения Vf, у нас могут быть разные диапазоны, доступные для некоторых моделей. Мы не перечисляем бренды, так как мы получаем разные бренды по мере их доступности, или мы не знаем бренды. Мы еще не знали, что марка конкретной модели диода оказывает какое-либо существенное влияние на тон – это могло бы быть, но мы просто методично не проверяли это. Вы можете найти листы спецификаций для всех них в Интернете, если хотите взглянуть на них, хотя в этом нет необходимости.

Германиевые диоды

• 1N100A
• 1N270
• 1N270 «оранжевые подделки»
• 1N276
• 1Н34А
• 1Н34А «оранжевые подделки»
• 1N60
• 1Н60 «оранжевые подделки»
• 1N949
• 1С188ФМ
• 2AA113
• АА113
• АА143
• Д18
• Д2Д
• Д2Б/Д2В
• Д311
• Д9Б
• Д9Е
• Д9Дж
• Д9К
• Д9В
• ДР271
• ОА7
• ОА90
• ОА91/CV7130
• ОА95
• ОА126
• ОА1150
• ОА1160

Светодиод

• оранжевый
• красный
• желтый
• зеленый
• розовый
• синий
• белый
• фиолетовый

Силикон

• 1N4001
• 1N4002
• 1N4004
• 1N4005
• 1N4007
• 1N4148
• 1N4150
• 1N5225B
• 1N5242B
• 1N5399
• 1N5408
• 1N5817
• 1N5818
• 1N5819
• 1N5822
• 1N6263
• 1N914
• 1N916
• 1С1588
• 1С2471
• 1С2473
• ВА100
• БАТ41
• БАТ42
• БАТ46
• БАТ85
• ФР107
• ФР207
• КД510А
• КД521А
• КД521Б
• КД521В
• КД522Б
• МА150
• МА856
