Диод FR207: характеристики (параметры), аналоги

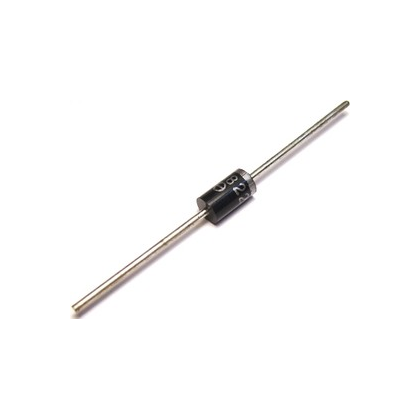

FR207 — кремниевый быстровосстанавливающийся диод, имеющий литой пластиковый корпус. Для установки и последующей распайки диода используются гибкие выводы длинною в 2.5 см. Метка в форме кольца располагается рядом с катодом служит для определения полярности диода. Корпус диода имеет распространённый формфактор DO-15.



При изготовлении корпуса используются материалы, которые по стандартам классификации UL (воспламеняемость пластмасс) относится к 94 V-0 (средняя степень устойчивости к воспламеняемости) – то есть процесс самогашения протекает менее 10 секунд, после момента удаления пламени.

Содержание

  1. Основные характеристики
  2. Особенности
  3. Область применения
  4. Электрические характеристики
  5. Аналоги
  6. Основные графические характеристики

Основные характеристики

  • Материалы PN-перехода: кремний;
  • Тип корпуса: DO-15;
  • Материал корпуса: формованный пластик;
  • Вес примерный: не более 0. 4 грамма;
  • Выводы: гибкие для монтажа в отверстия платы и пайки;
  • Диапазон рабочей температуры диода: -55…+150°C.

Процесс пайки диода можно осуществлять, с температурой в 250°C, не дольше 10 секунд. Конечное положение установленного диода может быть любым.

Особенности

  • Высокая токовая пропускная способность;
  • Высокая пропускная способность для импульсного тока;
  • Низкое значение прямого падения напряжения;
  • Высокая стойкость к перегрузкам;
  • Низкое значение потери мощности;
  • Высокая надежность.

Также стоит отметить, что данная модель имеет достаточно высокое время обратного восстановления, в сравнении с другими диодами этой серии. Это важно учитывать при проектирование электрических схем с использованием рассматриваемого диода.

Область применения

FR207 — это стандартный биполярный диод, применяемый в типовых схемах для преобразования напряжения, значение среднего прямого тока которого не превышают 2 А.

Такие диоды обычно используют в импульсных блоках питания высокой мощности, выпрямителях или стабилизаторах.

Электрические характеристики

Данные приведены для работы при окружающей температуре 25 °C.

Диоды FR207 работают однофазным напряжением, частота которого не превышает 60 Гц. Поддерживают все типы нагрузок (индуктивная, емкостная, резистивная). При работе с емкостной нагрузкой, параметры приведенные в таблице следует снизить на 20%.

ХарактеристикаОбозначениеВеличина
Максимальное значение постоянного импульсного обратного напряженияVRRM1000 V
Максимальное среднеквадратичное значение напряженияVRMS700 V
Максимальное постоянное запирающее напряжениеVDC1000 V
Среднее значение прямого выпрямленного токаIF(AV)2 A
Значение прямого ударного токаIFSM60 А
Значение среднего обратного токаIR(AV)—
Максимальное значение падения напряжения на диоде в открытом состоянииVF1. 2 V
Значение постоянного обратного тока при номинальном обратном напряженииIR10 мкА
Время обратного восстановленияtrr500 нсек
Значение емкости на переходе диодаCJ30 пФ
Максимальная температура храненияTstg150°C

Аналоги

Модель FR207 имеет аналоги с практически идентичными параметрами, чаще всего отдельные модели различаются лишь мощностью и током. Это делает данный диод удобным в эксплуатации, так как ему достаточно просто подобрать точную замену.

ТипVRRM, VVF, VIF, ATstg, °C
Оригинал
FR20710001.22-55..+150°C
Зарубежное производство
FR2068001. 32-55..+150°C
FR3021001.23-65..+150°C
BY2998001.32Макс. 125°C
1N400710001.11-65..+170°C
Отечественное производство
КД243Ж10001.11-60..+125°C

При выборе из представленных аналогов, следует учитывать, что у диодов 1N4007 и КД243Ж значение времени обратного восстановления в несколько раз выше (неправильно подобранные параметры могут привести к повторному выходу из строя устройства, в котором использовалась деталь).

Примечание: данные в таблице взяты из даташип компаний-производителя.

Основные графические характеристики

Рис 1. Зависимость значения прямого выпрямленного тока от температуры. По этой характеристике наглядно видно при каких значениях температуры диод может выйти из строя.

Рис 2. Зависимость значения мгновенного прямого тока от мгновенного прямого напряжения. График получен при температуре 25 °C.

Рис 3. Зависимость значения емкости на переходе от обратного напряжения. Характеристика практически прямая. И по ней видно пропорциональное уменьшение емкости при росте напряжения.

Рис 4. Значение пикового прямого импульсного тока. График получен при температуре 25 °C.

Рис 5а. Временная характеристика восстановления.

Рис 5б. Схема применяющаяся для снятия временной характеристики.

Теория для расчетно-графической работы Статические характеристики диодов презентация, доклад, проект

Слайд 1
Текст слайда:

Теория для расчетно-графической работы Статические характеристики диодов

Кремниевый диод FR-307 выпускается в корпусе DO-27. Габаритные размеры корпуса приведены на рис.

Слайд 2
Текст слайда:

Теория для расчетно-графической работы Статические характеристики диодов

Германиевый диод 1Д507А предназначен для применения в импульсных устройствах. Выпускаются в стеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Слайд 3
Текст слайда:

Теория для расчетно-графической работы Статические характеристики диодов

Германиевый диод Д311А предназначен для применения в импульсных устройствах. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе.

Слайд 4
Текст слайда:

Теория для расчетно-графической работы Отличие ВАХ германиевого и кремниевого диодов

Слайд 5
Текст слайда:

Теория для расчетно-графической работы Как определить приращение на линейных участках ВАХ – характеристические треугольники

Слайд 6
Текст слайда:

Теория для расчетно-графической работы Как проводят измерения

Напряжение

Ток

Слайд 7
Текст слайда:

Дисциплина «электротехникА и электроника»

СПБ М РК

Итоговая расчетно-графическая работа
«Статические
характеристики диодов»

Выполнил курсант группы_________
ФИО___________
Дата оформления отчета___________


Слайд 8
Текст слайда:

Оформление отчета

Цель работы:

Изучить полупроводниковые диоды (германиевые и кремниевые).
Освоить построение прямой и обратной ветви статических характеристик диодов (ВАХ).
2. Получить навыки расчетов параметров статических характеристик диодов.
Закрепить знания, полученные на теоретических занятиях.

Слайд 9
Текст слайда:

Оформление отчета


Используемые приборы

FR-307 (кремниевый диод)
1Д507А (германиевый диод)
Д311А (германиевый диод)
Rогр=100 Ом
Миллиамперметр PA1
Вольтметр PV1
Таблица измеренных параметров (по вариантам)

Слайд 10
Текст слайда:

Оформление отчета

III. Схема измерений при снятии прямой ветви ВАХ

Е1 – источник постоянного напряжения
Rогр – ограничительный резистор
VD – исследуемый диод

Слайд 11
Текст слайда:

Оформление отчета

IV. Таблица измерений для кремниевого (FR-307) и германиевого (1Д507А) диодов (прямое включение)

ПРИМЕР ТАБЛИЦЫ!

Примечание: заполнить таблицу значениями в соответствии с выданным вариантом.

Таблица 1

Слайд 12
Текст слайда:

Оформление отчета

V. Схема измерений при снятии обратной ветви ВАХ

Е2 – источник постоянного напряжения
Rогр – ограничительный резистор
VD – исследуемый диод

Слайд 13
Текст слайда:

Оформление отчета

VI. Таблица измерений для кремниевого (FR-307) и германиевого (1Д507А) диодов (обратное включение)

ПРИМЕР ТАБЛИЦЫ!

Примечание: заполнить таблицу значениями в соответствии с выданным вариантом.

Таблица 2

Слайд 14
Текст слайда:

Оформление отчета


VII. Построение прямой и обратной ветвей ВАХ диодов

По данным таблиц 1 и 2 построить ВАХ диодов при прямом и обратном включении.

Прямую ветвь ВАХ диодов строить в 1-ом квадранте, обратную – в 3-ем квадранте СК.

Графики разместить на миллиметровой бумаге, выбрав соответствующий масштаб для прямого и обратного тока и напряжения.

Слайд 15
Текст слайда:

Оформление отчета


Пример 1

Слайд 16
Текст слайда:

Оформление отчета


Пример 2

Слайд 17
Текст слайда:

Оформление отчета


VII. Определение крутизны ВАХ диодов

На линейном участке прямой ветви ВАХ построить характеристические треугольники (см.рис)

Слайд 18
Текст слайда:

Оформление отчета

Слайд 19
Текст слайда:

Оформление отчета

Слайд 20
Текст слайда:

Оформление отчета

Слайд 21
Текст слайда:

Оформление отчета

Слайд 22
Текст слайда:

XII. Сводная таблица расчетных величин

Слайд 23
Текст слайда:

Оформление отчета


XIII. Выводы по работе

Подсказки для выводов:
Сравнить крутизну диодов.
Сравнить дифференциальное сопротивление и прямое статическое сопротивление каждого диода, пояснить различия.
Сравнить прямое и обратное статические сопротивления каждого диода.
Сравнить напряжения электрического пробоя кремниевого и германиевого диодов.

Слайд 24
Текст слайда:

Оформление отчета


XIV. Ответы на контрольные вопросы

Какие виды полупроводниковых материалов вам известны?
Чем отличаются электроны от дырок?
Чем отличается дрейфовый ток от диффузионного?
Во сколько раз обратные токи диодов меньше прямых?
Какие виды корпусов диодов вам известны?
Чем отличается плоскостной диод от точечного?
Чем отличается донорная примесь от акцепторной?

Слайд 25
Текст слайда:

Содержание отчета


наименование работы и цель работы;
используемые приборы;
схемы измерений;
данные измерений, занесенные в соответствующие таблицы;

построенные ВАХ (вольтамперные характеристики) исследуемых диодов;
расчеты необходимых параметров с примером расчета;
таблица расчетных параметров
выводы по работе;
ответы на контрольные вопросы.
