Диодный мост BR1010 10A 1000V

Описание товара Диодный мост BR1010 10A 1000V

• Обратное напряжение: 1000V;
• Максимальный прямой ток: 10A.

Отличительные особенности и преимущества диодного моста BR1010 10A 1000V

Диодный мост BR1010 10A 1000V используется в схемах двухполупериодного выпрямления переменного напряжения.

Диодный мост устанавливается на выходе вторичной обмотки трансформатора.

В отличие от однополупериодной схемы выпрямления совместно с использованием конденсаторного фильтра питания, применение диодного моста обеспечивает низкий коэффициент пульсаций при значительном токе нагрузки.

При такой схеме подключения появляется возможность использования электролитического конденсатора меньшей емкости.

Диодный мост BR1010 10A 1000V рассчитан на обратное напряжение до 1000V и прямой ток до 10A.

Рекомендуется, чтобы обратное напряжение диодного моста превышало входное напряжение с трансформатора хотя бы в два раза.

Прямой ток через диод определяется током, потребляемым нагрузкой. При превышении этого параметра, происходит тепловой пробой и диодный мост выходит из строя.

Следует отметить, что диодный мост рассчитан на максимальный ток – 10A исключительно при установке на радиатор.

При повышенной температуре окружающей среды можно организовать дополнительный отвод тепла при помощи вентилятора.

Как правильно припаять диодный мост BR1010 10A 1000V

Идентифицировать выводы для пайки совсем не сложно.

1. Отметка «+» находится рядом с положительным выводом;
2. Отметка «-» — рядом с отрицательным выводом.

Это выходы диодного моста.

Два оставшихся вывода – это входы, которые служат для подачи переменного напряжения.

При пайке не следует перегревать выводы диодного моста.

Чем можно заменить диодный мост BR1010 10A 1000V

Диодный мост допустимо заменить отдельными выпрямительными диодами с максимальным прямым током до 10A и обратным напряжением до 1000V.

Но если есть возможность, лучше купить диодный мост с такими же параметрами по следующим причинам.

1. Параметры дискретных диодов могут значительно различаться от партии к партии. В диодном мосте технология производства гарантирует наиболее близкие характеристики каждого встроенного диода.
2. Размещение диодов в одном корпусе гарантирует благоприятный тепловой режим диодного моста (все диоды одинаково нагреваются).
3. При использовании 4-х диодов вместо одного диодного моста необходимо будет использовать 4 отдельных радиатора вместо одного.
4. Диодный мост будет занимать меньше места на печатной плате.

Как правильно проверить диодный мост цифровым мультиметром

Проверить диодный мост мультиметром не сложно вне зависимости от того, имеет ли измерительный прибор функцию диодного теста (проверки диодов).

Поворотный переключатель цифрового мультиметра устанавливается в положение «диодный тест».

Подключаются щупы:

• черного цвета в гнездо «COM»;
• красного цвета в гнездо для проверки диодов.

Щуп черного цвета прикладываем к выводу «+» диодного моста, а красного цвета – поочередно к каждому из выводов с обозначением «~».

В каждом из измерений на дисплее должно быть показано напряжение порядка 0,6-0,8 В.

Меняем щупы места. Мультиметра должен показывать «0».

Таким образом, проверяется первая пара диодов.

Если при изменении щупов на одном из диодов остается «0» или будет показано падение напряжения, значит диодный мост «пробит» и его следует заменить.

Также проверяется вторая пара диодов, только щуп красного цвета подключается к выводу «-«, а черного – поочередно к выводам «~» диодного моста.

Если в мультиметре нет функции теста диодов, нужно установить поворотный переключатель в положение измерения сопротивления до 1 КОм и выполнить описанные выше проверочные процедуры.

Диодный мост часто выходит из строя из-за короткого замыкания в нагрузке. Чтобы уберечь электронный компонент от повреждения, следует использовать предохранитель.

Купить диодный мост BR1010 10A 1000V в Киеве можно, сделав заказ на сайте или позвонив менеджеру по телефону в разделе «контакты».

Автор на +google

Диодный мост 10 ампер в Киеве в категории «Электрооборудование»

Чип DB107 10ШТ DIP-4, Диодный мост 1A 1000В DS

Доставка по Украине

202.88 грн

101.44 грн

Купить

Чип DB107 10ШТ DIP-4, Диодный мост 1A 1000В DB

Доставка по Украине

172.57 грн

86.28 грн

Купить

DomeBuys

Чип DB107 10ШТ DIP-4, Диодный мост 1A 1000В ON

Доставка по Украине

174.90 грн

87.45 грн

Купить

Диодный мост MB10S

Доставка из г. Полтава

по 2.9 грн

от 2 продавцов

2.90 грн

Купить

USCompany

Диодный мост 2W10

Доставка по Украине

3.50 грн

Купить

ООО Комилайт

Диодный мост MB10S

Доставка по Украине

0.95 грн

Купить

ООО Комилайт

Диодный мост Д231А — ВП 4шт . 10А — 300Вольт

На складе

Доставка по Украине

50 грн

Купить

Интернет-магазин «Stereopulse»

Диодный мост KBPC1010 однофазный 10А 1000В

На складе в г. Умань

Доставка по Украине

19 грн

Купить

Интернет-магазин «FreeBuy.in.ua»

Диодный мост GBU2510 ( Замена для GBU25M , GBU15M , GBU15K , GBU1510 , GBU10K ) (1000V,25A)

На складе в г. Запорожье

Доставка по Украине

65.25 грн

Купить

RadioPulse

Диодный мост MB10S

На складе в г. Полтава

Доставка по Украине

2.90 грн

Купить

Интернет магазин «E-To4Ka»

Диодный мост MB10S

На складе в г. Полтава

Доставка по Украине

2.60 грн

Купить

IT Electronics

Диодный мост MB10S диодная сборка МВ10 SMD 0.5A 1000В

Доставка по Украине

15 грн

Купить

UNI интернет супермаркет

Диодный мост MB10M

Доставка по Украине

3. 40 грн

Купить

+380969252020 Viber *** IMPORTTIME.KIEV.UA***

Диодный мост KBU1010 /10A 1000V/

Доставка по Украине

27 грн

Купить

+380969252020 Viber *** IMPORTTIME.KIEV.UA***

Диодный мост 2W10 /1.5A 1000V/

Доставка по Украине

8.10 грн

Купить

+380969252020 Viber *** IMPORTTIME.KIEV.UA***

Смотрите также

Диодный мост

Микросхемы

Радиодетали

Мост диодный

Радиокомпоненты

Диоды

Диодный мост генератора

Мост

Аудио

Выпрямительные диодные мосты

Диодный мост КД213А .Б 10А 200Вольт

Доставка по Украине

60 грн

Купить

Интернет-магазин «Stereopulse»

Чип DB107 DIP4, Диодный мост 1A 1000В

На складе в г. Ровно

Доставка по Украине

по 40 грн

от 2 продавцов

40 грн

Купить

Saga Market

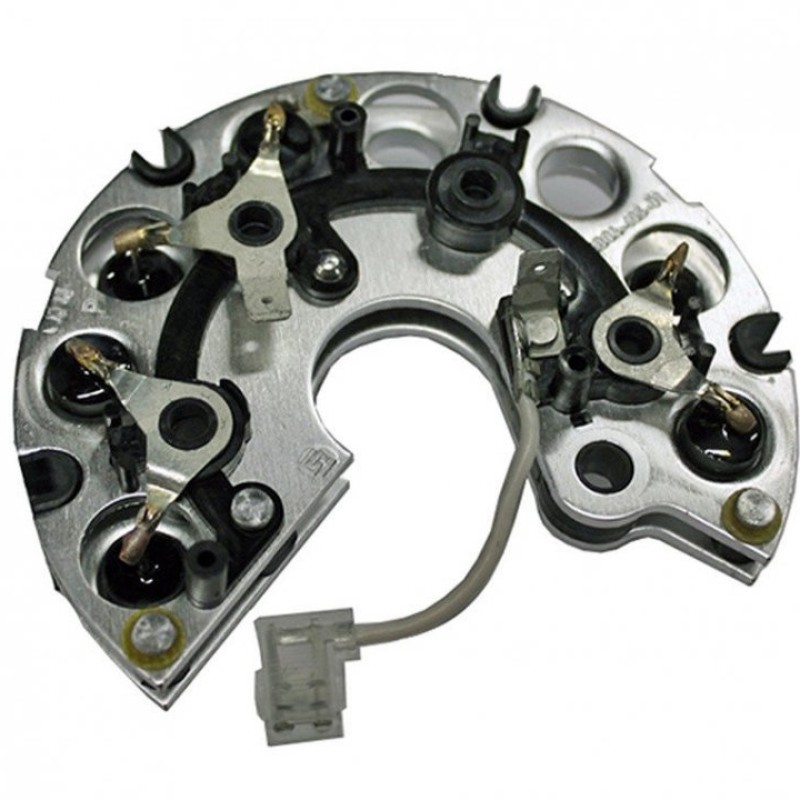

Диодный мост NISSAN LAUREL CABSTAR CARAVAN MARCH PATHFINDER PRIMERA(P10) PULSAR SENTRA SUNNY TERRANO OPEL
