Китайские производители стабилитронов — Заводская цена

Мы занимаемся разработкой и производством стабилитронов.

Процесс производства:

Преимущества:

● Дешевле, чем другие диоды.

● Возможность сдвига напряжения.

● Легко совместимы и доступны в разных системах.

● Стандарт высокой производительности.

● Защита от перенапряжения.

● Возможность регулирования и стабилизации напряжения в цепи.

● Больший контроль над током перелива.

● Может использоваться в меньших схемах.

Применение:

Стабилитроны используются для регулирования напряжения в качестве опорных элементов, ограничителей перенапряжения, а также в коммутационных устройствах и схемах ограничителей. Напряжение нагрузки равно напряжению пробоя VZ диода. Последовательный резистор ограничивает ток через диод и снижает избыточное напряжение, когда диод проводит.

Компания YINT Electronics, основанная в 2006 году, является ведущим поставщиком защитных устройств и решений, объединяет R& D, производство, продажу и обслуживание в одном лице, она имеет собственные права интеллектуальной собственности на все продукты, продукты в основном продается более чем в 20 городах страны и более чем в 10 странах мира. Наша штаб-квартира находится в Шанхае, а наша фабрика находится в Уху, сейчас у нас 200 сотрудников, 50 из которых отвечают за управление, дизайн и технологии.

Производственные мощности и оборудование:

Компания YINT была аккредитована по системе качества ISO9001 в 2007 году, и теперь у нас есть 19 сертификатов патента на полезную модель. Наша компания импортировала высокотехнологичное производственное и испытательное оборудование, вся продукция соответствует требованиям RoHS; многие серии продуктов сертифицированы международными агентствами по безопасности, такими как UL, VDE, CSA и т. д.

Выставка:

Корейская выставка электроники 2019 (KES)

Электроника Китая 2019

Электроника Китай 2020

Вопросы, которые могут вас беспокоить

1. Можете ли вы предоставить образцы стабилитронов? это бесплатно или за дополнительную плату?

Бесплатные образцы для тестирования.

Профессиональные электронные решения по мнению заказчиков&№39; требования.

Стабилитроны на заказ.

2. Можете ли вы предоставить конкурентоспособные цены на стабилитроны?

1) Цена отличается в зависимости от клиентов’ потребности и требования к количеству.

2) Продукция, изготовленная по индивидуальному заказу, требует дополнительных производственных затрат.

3. Каков ваш срок оплаты?

100% ТТ заранее на первом этапе.

4. Вопросы упаковки и доставки стабилитронов:

1) Стабилитроны будут упакованы в катушечный или пластиковый корпус, как на фотографиях.

2) Конверт для небольшого количества, картон для большого количества, дополнительные упаковочные материалы будут применяться при транспортировке на большие расстояния.

3) Время выполнения: обычно в течение 10 рабочих дней после оплаты.

4) Порт: Шанхай

5) Способы доставки: DHL, FedEx, морем и т. Д. (Договорная)

5. Как осуществляется контроль качества? / Как вы обеспечиваете качество стабилитронов?

1) У нас есть профессиональный отдел контроля качества, каждая часть должна пройти контроль качества от нашей компании перед отправкой.

2) Если после получения товаров возникнут какие-либо проблемы с качеством, убедитесь, что все товары находятся в исходном состоянии для возврата или замены.

3) Наша команда технических инженеров предоставляет профессиональные решения и другие технические консультационные услуги.

4) Наша профессиональная команда по внешней торговле следит за всем процессом доставки каждого заказа.

Знание

1. Что такое стабилитрон?

Стабилитрон — это кремниевый полупроводниковый прибор, который позволяет току течь в прямом или обратном направлении. Диод состоит из специального сильно легированного p-n перехода, предназначенного для проведения в обратном направлении при достижении определенного заданного напряжения.

2. Для чего используются стабилитроны?

Стабилитроны используются для регулирования напряжения в качестве опорных элементов, ограничителей перенапряжения, а также в коммутационных устройствах и схемах ограничителей. Напряжение нагрузки равно напряжению пробоя VZ диода. Последовательный резистор ограничивает ток через диод и снижает избыточное напряжение, когда диод проводит.

3. Почему стабилитрон работает при обратном смещении?

При прямом смещении стабилитрон ведет себя как обычный диод, что не дает ему особого применения. При обратном смещении быстрое переключение с «выключено» на «включено» при определенном напряжении позволяет использовать стабилитрон в качестве опорного напряжения.

Другими словами, чтобы добиться определенного поведения, которое делает стабилитрон полезным, он должен иметь обратное смещение. Вот почему они всегда используются с обратным смещением.

4. В чем разница между диодами и стабилитронами?

Диод — это полупроводниковый прибор, проводящий только в одном направлении. Стабилитрон — это полупроводниковый прибор, проводящий как с прямым, так и с обратным смещением. Нормальный диод, если он работает с обратным смещением, будет разрушен.

5. В чем особенности стабилитронов?

Стабилитроны более легированы, чем обычные диоды. У них очень тонкая область истощения. Когда мы прикладываем напряжение больше, чем напряжение пробоя стабилитрона (может варьироваться от 1,2 до 200 вольт), область обеднения исчезает, и через переход начинает течь большой ток.

Мы являемся производителем и поставщиком сублимационных стабилитронов в Китае. Вся наша продукция соответствует международным стандартам качества и высоко ценится на различных рынках по всему миру.

Если вас интересуют стабилитроны или вы хотите обсудить индивидуальный заказ, пожалуйста, свяжитесь с нами. Мы надеемся на формирование успешных деловых отношений с новыми клиентами по всему миру в ближайшем будущем.

горячая этикетка : стабилитроны, Китай, производители, завод, цена

Диод зенера как проверить

Re: двуханодный стабилитрон. Ищи по Bidirectional Zener diode, таких не много есть у панасоника и бывшей моторолы. Не путать с TVS Suppressor. Двух анодный стабилитрон это стабилитрон внутри корпуса соединен катодами и поэтому при проверке обычным тестером если стабилитрон «живой» он ведедет себя как «разрыв проводника» то есть сопротивление P-N перехода стремится к бесконечности. Это обусловлено тем, что при подключении к тестеру один из переходов просто закрыт.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Стабилитрон
  • Как работает стабилитрон
  • Методы проверки стабилитрона мультиметром и тестером
  • Как отличить стабилитрон от диода с помощью мультиметра
  • Как проверить стабилитрон мультиметром?
  • Подарки и советы
  • Двуханодный стабилитрон принцип работы
  • Как проверить диод мультиметром

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК РАБОТАЕТ СТАБИЛИТРОН (ДИОД ЗЕНЕРА)

Стабилитрон


Re: двуханодный стабилитрон. Ищи по Bidirectional Zener diode, таких не много есть у панасоника и бывшей моторолы. Не путать с TVS Suppressor. Двух анодный стабилитрон это стабилитрон внутри корпуса соединен катодами и поэтому при проверке обычным тестером если стабилитрон «живой» он ведедет себя как «разрыв проводника» то есть сопротивление P-N перехода стремится к бесконечности.

Это обусловлено тем, что при подключении к тестеру один из переходов просто закрыт. Устанавливаем предел измерения на тестере и включаем Источник Питания. Теперь предположим, что стабилитрон расчитан на 12в. При смене полярности стабилитрона значения напряжения должны сохраниться. Опции темы. Обратная связь — Архив — Вверх. Перевод: zCarot. Поиск и заказ электронных компонентов. Все разделы прочитаны. Общетехнические вопросы Общие вопросы аналоговой и цифровой электроники.

Отправить личное сообщение для Liroyd. Найти ещё сообщения от Liroyd. Re: двуханодный стабилитрон Ищи по Bidirectional Zener diode, таких не много есть у панасоника и бывшей моторолы. Отправить личное сообщение для phase. Найти ещё сообщения от phase. Re: двуханодный стабилитрон Двух анодный стабилитрон это стабилитрон внутри корпуса соединен катодами и поэтому при проверке обычным тестером если стабилитрон «живой» он ведедет себя как «разрыв проводника» то есть сопротивление P-N перехода стремится к бесконечности.

Отправить личное сообщение для electron Найти ещё сообщения от electron Re: двуханодный стабилитрон как они себя ведут я знаю, нужны именно маркировка не полосками и цифрами-обозначают всего лишь номинал , а примеры типов серий двуханодных стабилитронов, например как мне гугль выдал: кса-двуханодный стабилитрон, а в другом месте тоже самое, но обычный.

Re: двуханодный стабилитрон спасибо смотрю. Ваши права в разделе. Вы не можете создавать новые темы Вы не можете отвечать в темах Вы не можете прикреплять вложения Вы не можете редактировать свои сообщения BB коды Вкл.

Смайлы Вкл. HTML код Выкл. Правила форума.


Как работает стабилитрон

Назначение диода — проводить электрический ток только в одном направлении. Когда-то давно применялись ламповые диоды. Но сейчас используются в основном полупроводниковые диоды. В отличие от ламповых они значительно меньше по размеру, не требуют цепей накала и их очень просто соединять различным образом. На рисунке показано условное обозначение диода на схеме.

Стабилитрон (диод Зенера) — полупроводниковый диод, предназначенный для стабилизации напряжения в источниках питания. По сравнению с.

Методы проверки стабилитрона мультиметром и тестером

Внешне стабилитрон похож на диод, выпускается в стеклянном и металлическом корпусе. Его главное свойство заключается в сохранении постоянного напряжения на своих выводах при достижении определенного потенциала. Это наблюдается у него при достижении напряжения туннельного пробоя. Обычные диоды при таких значениях быстро доходят до теплового пробоя и перегорают. Стабилитроны, их еще называют диодами Зенера, в режиме туннельного или лавинного пробоя могут находиться постоянно, без вреда для себя, не доходя до теплового пробоя. Прибор изготавливается из монокристаллического кремния, в электронной аппаратуре выступает как стабилизатор или опорное напряжение. Высоковольтные защищают от перенапряжений, интегральные стабилитроны со скрытой структурой используются в качестве эталонного напряжения в аналого-цифровых преобразователях.

Как отличить стабилитрон от диода с помощью мультиметра

Здравствуйте уважаемые радиолюбители, сегодня рассмотрим необходимый урок по проверки, полупроводникового прибора, стабилитрона. Его наличие в ряде схем, просто необходимо, неисправный элемент препятствует нормальному функционированию электронного устройства , а иногда его включению. Будем с этим бороться, внимательно читаем страницу, как проверить стабилитрон мультиметром. Он несколько схож с диодом, визуально, в стеклянном и металлическом исполнении, и относится он к полупроводниковым приборам. Выводы данного устройства, называются аналогично, анод и катод, хотя его задача несколько иная.

Можно быстро обнаруживать неисправные компоненты посредством анализа их вольт-амперных характеристик.

Как проверить стабилитрон мультиметром?

Стабилитрон — сильно легированный кремниевый кристаллический диод, пропускающий ток в прямом направлении так же, как и обычный диод. Он также позволяет току идти в обратном направлении, когда уровень приложенных к полупроводнику потенциалов превышает определенное значение, известное как U пробоя или напряжение колена Зенера. Устройство сначала назвали в честь американского ученого Кларенса Зенера, который описал в своей работе свойство разрушения электрических изоляторов. Открытый американским физиком Зенером электрический пробой p-n перехода, связанный непосредственно с туннельным эффектом, явлением просачивания электронов сквозь тонкий слой потенциального барьера, назвали эффектом Зенера. Физическая картина эффекта Зенера состоит в том, что при обратном смещении p-n перехода энергетические зоны начинают блокироваться, и свободные электроны могут перетекать из валентной зоны p-области в зону проводимости n-типа, благодаря электрическому полю, это повышает число свободных носителей заряда, и обратный ток стабилитрона резко увеличивается. Таким образом, главной задачей стабилитрона является стабилизация напряжения.

Подарки и советы

Read More A Zener diode is a type of semiconductor diode that is different to a normal diode as it allows current to flow from its anode to its cathode in either a forward or reverse direction, but only when exposed to enough voltage. Zener diodes have been designed to work reliably in the breakdown region, unlike normal diodes which would overheat. They are the most common and the handiest solutions to a number of needs in a circuit design. Zener diodes are designed to change the direction of current flow once the voltage reaches a specific, defined voltage level. This also means that Zener diodes can operate continuously in a breakdown mode. The voltage level that that change a direction of flow is called Zener Voltage or Breakdown Voltage. It could be defined for specific diodes anywhere from 1.

Наверняка у многих Схема проверки диода Стабилитрон применяется для диод Зенера) показано на Проверить заказ Технические характеристики.

Двуханодный стабилитрон принцип работы

Стробоскоп для настройки угла опережения зажигания. Очень часто стабилитрон можно перепутать с диодом. Как отличить стабилитрон от диода?

Как проверить диод мультиметром

Проверить свой статус можно будет на сайте wwwdvlotterystategov Обращаем ваше внимание, это единственный способ узнать о результатах лотереи Никаких электронных или обычных писем Госдепартамент не присылает ru impulsiteru Yongnuo YNII вторая, есть фрагменты схем Форум T Померил напряжение на выводах этого конденсатора, напряжение В А И, в принципе, можно проверить исправность цепей поджига, импульсной Пересмотрел я схему Решил, что на месте Q находится всё же тиристор ru obyavleniyainfo Стабилизатор напряжения от В руб, в Сочи на аналоге T Продается приставка к стабилизатору напряжения позволяющая расширить нижний предел работы Вашего стабилизатора начиная с входного Имеется переключатель Байпас, когда сетевое напряжение поднимается до В при помощи Байпаса можно переключать сеть на ru zvideoxru Перегрев триммера, быстро умирает аккумулятор Moser T Есть на моторе напряжение , а сопротивления нет! Подскажите почему как у вас транзистор на левой ножке нет единицы но когда я выпаял транзистор на левой ножке появилась единица значит он исправлен а всем причина тогда? T windows Подскажите пожалуйста,стоит ли покупать бу асе и как можно проверить при покупке Лучше покупай все новое! А проверить можно легко!

Внешне стабилитрон похож на диод, выпускается в стеклянном и металлическом корпусе. Его главное свойство заключается в сохранении постоянного напряжения на своих выводах при достижении определенного потенциала.

По сравнению с обычными диодами имеет достаточно низкое регламентированное напряжение пробоя при обратном включении и может поддерживать это напряжение на постоянном уровне при значительном изменении силы обратного тока. Материалы, используемые для создания p-n перехода стабилитронов, имеют высокую концентрацию примесей. Поэтому, при относительно небольших обратных напряжениях в переходе возникает сильное электрическое поле , вызывающее его электрический пробой , в данном случае являющийся обратимым если не наступает тепловой пробой вследствие слишком большой силы тока. Несмотря на схожие результаты действия, эти механизмы различны, хотя и присутствуют в любом стабилитроне совместно, но преобладает только один из них. У стабилитронов до напряжения 5,6 вольт преобладает туннельный пробой с отрицательным температурным коэффициентом, выше 5,6 вольт доминирующим становится лавинный пробой с положительным температурным коэффициентом.

При напряжении, равном 5,6 вольт, оба эффекта уравновешиваются, поэтому выбор такого напряжения является оптимальным решением для устройств с широким температурным диапазоном применения.

Диоды — одни из компонентов, которые могут быть очень легко протестированы. Обычные диоды такие как Диоды Зенера могут быть проверены при помощи мультиметра. При тестировании диода прямой режим проведения и обратный режим блокирования должны быть протестированы отдельно. Для тестирование обычного диода, используя цифровой мультиметр.


rectifier diode — русский перевод

Rectifier on schedule.

Корректировка идёт по графику.

Function as a bridge rectifier.

Функция мостового выпрямителя.

Circuit Horizontal Diode

Гориз. диодStencils

Circuit Vertical Diode

Верт. диодStencils

And that is a selenium rectifier.

А это селениевый выпрямитель.

LED Light Emitting Diode

Минимальные требования

Light emitting diode (LED)

5.3 Светодиод (СИД)

Circuit Horizontal Zener Diode

Гориз. диод ZenerStencils

Circuit Vertical Zener Diode

Верт. диод ZenerStencils

Probably the diode receptors.

Вероятно диодные рецепторы.

The Astrosextant Rectifier has gone out of phase.

Астросекстант вышел из строя.

Light emitting diode (LED) 15

Общие рекомендации 15 Технология на базе волоконной оптики 15 Светодиод (СИД) 16 Табло на базе электромагнитных сегментов 16 Панно на базе вращающихся элементов 17 Экраны с бегущим изображением 17

Light emitting diode (LED) 14

Светодиод (СИД) 15

2. 5.3 Light emitting diode (LED)

2.5.3 Светодиод (СИД)

Light emitting diode (LED) 15

Светодиод (СИД) 16

So a diode looks like this

Его вольт амперная характеристика такая. Ток, напряжение.

He just implanted a radium diode.

Это радиоактивный элемент.

It’s another lumped element called a diode.

Это ещё один дискретный элемент, диод.

Toyman put a diode on her neck.

Игрушечник поместил диод в свое горло.

One or more than one internal laser diode

один внутренний лазерный диод или более

LED Light Emitting Diode MED Marine Equipment Directive

ДМО Директива о морском оборудовании

It’s a sort of terullian diode bypass transformer.

Это своего рода тераллевый диод двухконтурного трансформатора.

L. Light emitting diode (LED) modules for road illumination

L. Модули светоиспускающих диодов (СИД) для устройств

Let’s switch to the next one called a diode.

Давайте перейдём к следующему элементу под названием диод .

I am systematic android network diode energy rocket system.

Я систематическая андроидная сетевая диодная энергетическая ракетная система.

Rectifier a number of misprints in the text in Russian on page 166.

Исправить ряд опечаток в тексте на русском языке на странице 166.

L. Light emitting diode (LED) modules for road illumination devices

Модули светоиспускающих диодов (СИД) для устройств освещения дороги

L. Light emitting diode (LED) modules for road illumination devices

L. Модули светоиспускающих диодов (СИД) для устройств освещения дороги

D. Light emitting diode LED modules for road illumination devices

D. Модули светоиспускающих диодов (СИД) для устройств освещения дороги

So that’s another interesting lumped element called a Zener diode.

Это ещё один интересный дискретный элемент под названием стабилитрон.

I’m going to reverse our xaxis diode. Hold your ears.

Я переверну диод оси X. Зажмите уши.

)Currently, the largest problem is not with the antenna device, but with the rectifier.

В настоящее время самая большая проблема связана не с антенной, а с выпрямителем.

31. Rectifier a number of misprints in the text in Russian on page 166.

31. Исправить ряд опечаток в тексте на русском языке на странице 166.

Proposal for a Regulation on Light Emitting Diode (LED) light sources

Предложение по правилам, касающимся источников света на светоизлучающих диодах (СИД)

Proposal for a Regulation on Light Emitting Diode (LED) light sources

Предложение по правилам, касающимся источников света на линзе

Most unfortunatea diode blew in one of the life support computers.

Систему жизнеобеспечения немного закоротило.

I have another lumped element called a Zener diode that you will see in the fourth week of this class, and the characteristics for the Zener diode look like this

У меня есть ещё один дискретный элемент для вас стабилитрон диод Зенера , с которым вы познакомитесь через месяц, и его характеристика такова на экране .

Light emitting diode (LED) modules and distributed lighting systems may also be used.

Могут также использоваться модули светоизлучающих диодов (СИД) и распределенные системы освещения

Researchers currently hope to create a rectifier which can convert around 50 of the antenna’s absorption into energy.

В настоящее время исследователи рассчитывают создать выпрямитель, который сможет конвертировать около 50 поглощенного антенной излучения в энергию.

E. New draft Regulation on light emitting diode light sources (Agenda item 15(e))

Е. Новый проект правил по светоизлучающим диодам в качестве источника света (пункт 15 е) повестки дня)

The interlace and the diode loop went right out of sync for no reason.

По неизвестной причине вышли из строя синхронизация прогрессивной развертки и цепь диодов.

By contrast with the conventional device, a reverse biased Zener diode exhibits a controlled breakdown and allows the current to keep the voltage across the Zener diode close to the Zener breakdown voltage.

Название зенеровский диод (калька с английского zener diode , по имени первооткрывателя туннельного пробоя Кларенса Зенера), согласно ГОСТ 15133 77 Приборы полупроводниковые.

A single active or passive functional part of an electronic circuit, such as one diode,

общая технология разработки и обработки и

We have to remove the firing diode… only I don’t know which one it is.

Надо вытащить диод взрывателя… только я не знаю, который из них!

E. New draft Regulation on light emitting diode light sources (Agenda item 15(e)) 41 14

E. Новый проект правил по светоизлучающим диодам в качестве источника света (пункт 15 е) повестки дня) 41 18

diode — русский перевод — Rutoen

Circuit Horizontal Diode

Гориз. диодStencils

Circuit Vertical Diode

Верт. диодStencils

LED Light Emitting Diode

Минимальные требования

Light emitting diode (LED)

5.3 Светодиод (СИД)

Circuit Horizontal Zener Diode

Гориз. диод ZenerStencils

Circuit Vertical Zener Diode

Верт. диод ZenerStencils

Probably the diode receptors.

Вероятно диодные рецепторы.

Light emitting diode (LED) 15

Общие рекомендации 15 Технология на базе волоконной оптики 15 Светодиод (СИД) 16 Табло на базе электромагнитных сегментов 16 Панно на базе вращающихся элементов 17 Экраны с бегущим изображением 17

Light emitting diode (LED) 14

Светодиод (СИД) 15

2. 5.3 Light emitting diode (LED)

2.5.3 Светодиод (СИД)

Light emitting diode (LED) 15

Светодиод (СИД) 16

So a diode looks like this

Его вольт амперная характеристика такая. Ток, напряжение.

He just implanted a radium diode.

Это радиоактивный элемент.

It’s another lumped element called a diode.

Это ещё один дискретный элемент, диод.

Toyman put a diode on her neck.

Игрушечник поместил диод в свое горло.

One or more than one internal laser diode

один внутренний лазерный диод или более

LED Light Emitting Diode MED Marine Equipment Directive

ДМО Директива о морском оборудовании

It’s a sort of terullian diode bypass transformer.

Это своего рода тераллевый диод двухконтурного трансформатора.

L. Light emitting diode (LED) modules for road illumination

L. Модули светоиспускающих диодов (СИД) для устройств

Let’s switch to the next one called a diode.

Давайте перейдём к следующему элементу под названием диод .

I am systematic android network diode energy rocket system.

Я систематическая андроидная сетевая диодная энергетическая ракетная система.

L. Light emitting diode (LED) modules for road illumination devices

Модули светоиспускающих диодов (СИД) для устройств освещения дороги

L. Light emitting diode (LED) modules for road illumination devices

L. Модули светоиспускающих диодов (СИД) для устройств освещения дороги

D. Light emitting diode LED modules for road illumination devices

D. Модули светоиспускающих диодов (СИД) для устройств освещения дороги

So that’s another interesting lumped element called a Zener diode.

Это ещё один интересный дискретный элемент под названием стабилитрон.

I’m going to reverse our xaxis diode. Hold your ears.

Я переверну диод оси X. Зажмите уши.

Proposal for a Regulation on Light Emitting Diode (LED) light sources

Предложение по правилам, касающимся источников света на светоизлучающих диодах (СИД)

Proposal for a Regulation on Light Emitting Diode (LED) light sources

Предложение по правилам, касающимся источников света на линзе

Most unfortunatea diode blew in one of the life support computers.

Систему жизнеобеспечения немного закоротило.

I have another lumped element called a Zener diode that you will see in the fourth week of this class, and the characteristics for the Zener diode look like this

У меня есть ещё один дискретный элемент для вас стабилитрон диод Зенера , с которым вы познакомитесь через месяц, и его характеристика такова на экране .

Light emitting diode (LED) modules and distributed lighting systems may also be used.

Могут также использоваться модули светоизлучающих диодов (СИД) и распределенные системы освещения

E. New draft Regulation on light emitting diode light sources (Agenda item 15(e))

Е. Новый проект правил по светоизлучающим диодам в качестве источника света (пункт 15 е) повестки дня)

The interlace and the diode loop went right out of sync for no reason.

По неизвестной причине вышли из строя синхронизация прогрессивной развертки и цепь диодов.

By contrast with the conventional device, a reverse biased Zener diode exhibits a controlled breakdown and allows the current to keep the voltage across the Zener diode close to the Zener breakdown voltage.

Название зенеровский диод (калька с английского zener diode , по имени первооткрывателя туннельного пробоя Кларенса Зенера), согласно ГОСТ 15133 77 Приборы полупроводниковые.

A single active or passive functional part of an electronic circuit, such as one diode,

общая технология разработки и обработки и

We have to remove the firing diode… only I don’t know which one it is.

Надо вытащить диод взрывателя… только я не знаю, который из них!

E. New draft Regulation on light emitting diode light sources (Agenda item 15(e)) 41 14

E. Новый проект правил по светоизлучающим диодам в качестве источника света (пункт 15 е) повестки дня) 41 18

IV. If my voltage goes across the Zener diode goes up slightly, the current shoots up.

Если я увеличу напряжение на диоде, ток резко возрастает.

The least expensive laser pointers use a deep red laser diode near the 650 nanometers (nm) wavelength.

Сейчас лазерные указки, как правило, используют менее дорогие красные диоды с длиной волны 650 670 нм.

This covers the high intensity gas discharge lamps (HID) and light emitting diode (LED) types of lamps.

Данным положением охватываются ксеноновые лампы и лампы, относящиеся по типу конструкции к светоиспускающим диодам (СИД).

Light emitting diode (LED) downlights are a replacement for CFL reflector lamps used in recessed light fixtures.

Светодиодные лампы локального освещения являются заменителем компактных люминесцентных рефлекторных ламп, используемых во встроенных светильниках.

I put on that diode, and I let him control me Because you are my greatest weakness.

Я надел этот диод, и я позволил ему контролировать себя… Потому что ты моя самая большая слабость.

Samsung 46.7 nm cell In September 2006, Samsung announced a prototype 512 Mb (64 MB) device using diode switches.

В сентябре 2006 года корпорация Samsung анонсировала прототип 512 мегабитного (64 Мб) устройства, использующего в своей основе переключающий диод.

As the voltage across the diode becomes positive, around .6 volts, or thereabout, the current begins to shoot up.

Как только напряжение на диоде становится положительным, примерно 0.6 вольт, ток резко возрастает.

In 2008, automobile manufacturers Audi, Lexus and Cadillac each introduced one automobile model that featured light emitting diode (LED) headlamps.

В 2008 году автопроизводители Ауди , Лексус и Кадиллак представили по одной новой модели автомобиля со светодиодными фарами.

Стабилитроны (Диод Зенера), Стабисторы Электроника, Микроэлектроника ,…

Сразу хочу сказать, что здесь никакой воды про стабилитрон, и только нужная информация. Для того чтобы лучше понимать что такое стабилитрон, диод зенера, защитный диод, стабисторы, стабистор, презиционные стабилитроны , настоятельно рекомендую прочитать все из категории Электроника, Микроэлектроника , Элементная база.

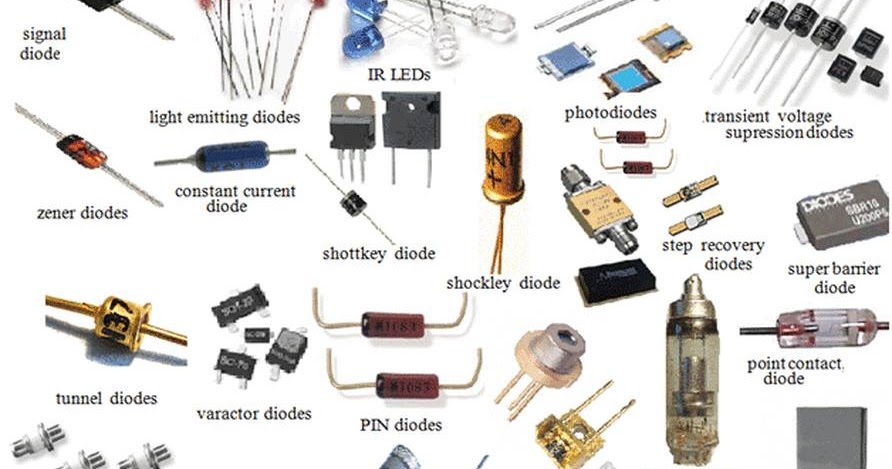

Существуует большое многообразие полупроводниковых приборов, — Диоды Шоттки, диоды Ганна, стабилитрон ы, светодиоды, фотодиоды, туннельные диоды и еще много разных типов и областей применения.

Полупроводниковые диоды, для которых характерна слабая зависимость напряжения от тока в области электрического пробоя при обратном смещении, называют стабилитронами.

Стабилитроном называется полупроводниковый диод, напряжение на котором в области электрического пробоя при обратном смещении слабо зависит от тока в заданном его диапазоне, и который предназначен для стабилизации уровня напряжения в схеме. Стабилитроном — радиокомпонент, конструктивно напоминающий диод, но кардинально отличающийся от него характером функционирования. Ключевым элементом так же, как и в обычном полупроводниковом вентиле, является полупроводниковый p-n-переход. И реакции обоих элементов на подачу обратного напряжения схожи – они оба запираются. Разница заключается в том, что пробой p-n-переходной зоны, который наступает при достижении обратным смещением некоего критического значения и выводит диод из строя, для стабилитрона является рабочим режимом.

Исходным материалом служит кремний, обеспечивающий малые обратные токи, широкий диапазон температур, высокую крутизну ВАХ в области напряжения стабилизации. Принцип работы стабилитронов основан на использовании свойства p-n-перехода при электрическом пробое сохранять практически постоянную величину напряжения в определенном диапазоне изменения обратного тока. Механизм пробоя может быть туннельным, лавинным или смешанным.

Основа функциональности стабилитрона состоит в том, что при довольно больших изменениях обратного тока напряжение на элементе остается практически неизменным. Другими словами, насколько бы существенным ни было обратное смещение, радиокомпонент будет поддерживать постоянный уровень выходной разности потенциалов. Эта стабилизированное напряжение может использоваться в качестве опорного, что и находит применение в реальных радиоэлектронных устройствах, критичных к электрическим характеристикам сигнала.

У полупроводникового стабилитрона (рис. 11.4, а) — в рабочем режиме используется обратная ветвь его ВАХ (рис. 11.4, б), причем на участке, соответствующем электрическому пробою.

Рис. 11.4. Полупроводниковый стабилитрон:

а — условное изображение; б — ВАХ стабилитрона

Туннельный и лавинный пробой


Пробой p-n-перехода, при котором работают стабилитроны, может быть лавинным или туннельным. Они являются электрическими и носят обратимый характер. То есть при отключении обратного смещения физико-химические свойства полупроводников восстанавливаются, и диод продолжает исполнять свои функции. Однако в случае стабилитронов условия возникновения пробоя создаются и поддерживаются искусственно.

В основе лавинного и туннельного пробоя лежат одноименные квантовые эффекты, наблюдаемые в кристаллической структуре полупроводника при возбуждении электрического поля. При разной природе и механизмах данных процессов их последствия одинаковы – электроны приобретают энергию, достаточную для прохождения через p-n-переход. Возникает пробой, и через диод начинает протекать обратный ток.

Именно в этом режиме и работает стабилитрон. При этом существует различие между радиокомпонентами, в которых используются разные эффекты. Стабилитроны, функционирующие при лавинном пробое, оперируют разностями потенциалов свыше 7 Вольт. В элементах, рассчитанных на напряжение стабилизации 3-7 Вольт, провоцируется туннельный пробой. Для стабилизации более низких разностей потенциалов применяются стабистор ы , о которых мы расскажем ниже.

Классификация стабилитронов


В настоящее время выпускается широкая номенклатура стабилитронов, но вся их масса классифицируется по функциональным характеристикам и конструкции. В зависимости от параметров данные радиокомпоненты подразделяются на следующие классы:

  1. прецизионные;
  2. двуханодные;
  3. быстродействующие.

Прецизионные отличаются высокой точностью стабилизации напряжения. Отклонения стабилизируемой разности потенциалов на выходе такой детали не превышают 0,0001%. Точность сильно зависит от времени жизни прецизионного стабилитрона и температуры полупроводника. В связи с этим в отношении этих радиокомпонентов введены эксплуатационные нормы, которые должны постоянно контролироваться в процессе использования аппаратуры.

Двуханодный стабилитрон исполняет функцию двух стабилитронов, включенных встречно . Об этом говорит сайт https://intellect.icu . Это позволяет элементу обрабатывать сигналы и с одинаковой эффективностью обрабатывать напряжения разной полярности. Такая радиодеталь изготавливается в едином технологическом цикле, когда на одном кристалле кремния выращивается два встречных p-n-перехода, но, в принципе, роль двуханодного радиокомпонента могут играть и два дискретных стабилитрона, взаимно соединенных катодами.

И, наконец, стабилитроны третьего типа – быстродействующие – отличаются пониженной барьерной емкостью, вследствие чего сокращается продолжительность переходных процессов, протекающих в полупроводнике. Эти радиокомпоненты являются наилучшим решением для работы с импульсными сигналами. Конструктивная особенность данных элементов состоит в небольшой ширине p-n-перехода, которая обеспечивается применением особой технологии легирования полупроводника.

Стабистор


Немного по-другому функционируют радиокомпоненты, называемые стабисторами, о которых мы говорили выше. Они исполняют ту же функцию, то есть стабилизируют выходное напряжение, но являются низковольтными. Обычные стабилитроны не способны оперировать малыми разностями потенциалов. При напряжениях до 3 Вольт не возникает условий ни для лавинного, ни для туннельного пробоя p-n-перехода. Для стабилизации меньших напряжений прибегают к другому решению, а именно к использованию не обратного, а прямого смещения.

Установлено, что в сильно легированном p-n-переходе дырки и электроны рекомбинируют таким образом, что при значительном прямом токе наблюдается эффект стабилизации выходного напряжения на уровне 2,5-3 Вольт. Это обуславливает ключевое технологическое различие стабилитронов и стабисторов. Вторые предназначены для работы только в низковольтных радиосхемах.

Устройство маломощного стабилитрона

с гибкими выводами в пластиковом (вверху) и стеклянном (внизу) корпусах

Рис Устройство маломощного стабилитрона с гибкими выводами в пластиковом корпусе

Рис. Устройство маломощного стабилитрона с гибкими выводами в стеклянном корпусе

У низковольтных стабилитронов (с низким сопротивлением базы) более вероятен туннельный пробой. У стабилитронов с высокоомной базой пробой носит лавинный характер. Для обеспечения электрического пробоя при относительно небольших обратных напряжениях напряженность электрического поля в p-n-переходе должна быть значительно выше, чем у обычных диодов, поэтому при изготовлении стабилитронов используют материалы с высокой концентрацией примесей.


Условные графические обозначения

обычных (вверху) и двуханодных (внизу) стабилитронов на принципиальных схемах

Вольт-амперная характеристика и схема включения стабилитрона.


ВАХ стабилитрона реальная

Идеальная ВАХ стабилитрона

Основные параметры стабилитронов

1. Uст
2. Дифференциальное сопротивление Rдиф = 0.5 – 200 Ом
3. Iст min ток стабилизации минимальный
4. Iст max ток стабилизации максимальный
Imax≈ Pmax/Uст

В качестве стабилитронов применяют кремниевые диоды, обладающие большой устойчивостью к тепловому пробою.

Кремниевые стабилитроны используются для стабилизации напряжений источников питания, а также для фиксации уровней U в различных схемах

Группы маломощных диодов в виде диодных матриц и диодных сборок используются в логических устройствах дешифраторах и других элементах ВТ.

Стабилитрон в схему стабилизации обычно включают так, чтобы p-n-переход был смещен в обратном направлении.

Для стабилизации малых напряжений U = 1 — 1.5B используют стабисторы

Презиционные и двунаправленные стабилитроны

В прецизионных стабилитронах используют три последовательно соединенных p-n-перехода, один из которых – стабилизирующий, два других – термокомпенсирующие. Если стабилизирующий переход работает в режиме лавинного пробоя, то с увеличением температуры напряжение на нем растет. Одновременно прямое напряжение на двух термокомпенсирующих переходах уменьшается, поэтому общее напряжение на стабилитроне меняется незначительно.

Для обеспечения стабилизации двуполярных напряжений стабилитроны общего назначения включают последовательно, а прецизионные – параллельно.

Двуханодные стабилитроны имеют структуру, формируемую диффузией примесей в пластину n-кремния одновременно с двух сторон. Образующиеся при этом два p-n-перехода включены встречно. Внешние выводы имеют только анодные p-области структуры. При подаче на стабилитрон напряжения любой полярности один переход работает в режиме электрического пробоя, а другой является термокомпенсирующим

Области применения стабилитронов и стабисторов


Хорошие стабилизирующие свойства стабилитронов и стабисторов обуславливают основную сферу применения этих радиокомпонентов – создание фиксированного питающего и опорного напряжения в различных радиоэлектронных устройствах. На первом месте по распространенности стоят стабилитроны, используемые в источниках питания. Применение этих специализированных диодов обеспечивает стабильные выходные параметры питающего напряжения и одновременно упрощает схему.

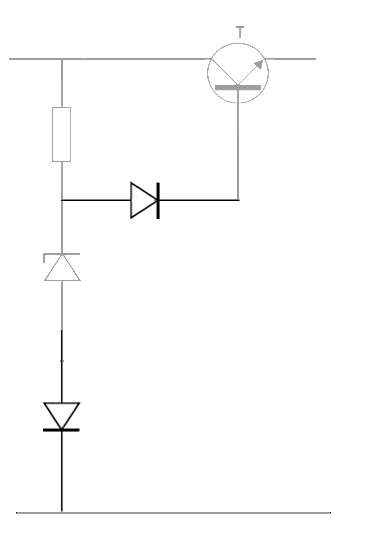

В блоках питания с повышенными требованиями по точности выходных характеристик находят применение прецизионные стабилитроны. Эти элементы устанавливаются в высокоточной измерительной аппаратуре и аналого-цифровых преобразователях. Двуханодные стабилитроны используются в подавителях импульсных помех. Данные радиокомпоненты в реальных схемах нередко сочетаются с импульсными диодами. Быстродействующие стабилитроны в сочетании с СВЧ-диодами применяются в аппаратуре, работающей на сверхвысоких частотах – передатчиках, радиолокаторах и так далее.

Защитные стабилитроны в «умном» МДП-транзисторе семейства Intelligent Power Switch компании International Rectifier

Основная область применения стабилитрона — стабилизация постоянного напряжения источников питания. В простейшей схеме линейного параметрического стабилизатора стабилитрон выступает одновременно и источником опорного напряжения, и силовым регулирующим элементом. В более сложных схемах стабилитрону отводится только функция источника опорного напряжения, а регулирующим элементом служит внешний силовой транзистор.

Прецизионные термокомпенсированные стабилитроны и стабилитроны со скрытой структурой широко применяются в качестве дискретных и интегральных источников опорного напряжения (ИОН), в том числе в наиболее требовательных к стабильности напряжения схемах измерительных аналого-цифровых преобразователей. C середины 1970-х годов и по сей день (2012 год) стабилитроны со скрытой структурой являются наиболее точными и стабильными твердотельными ИОН. Точностные показатели лабораторных эталонов напряжения на специально отобранных интегральных стабилитронах приближаются к показателям нормального элемента Вестона[38].

Особые импульсные лавинные стабилитроны («подавители переходных импульсных помех», «супрессоры», «TVS-диоды») применяются для защиты электроаппаратуры от перенапряжений, вызываемых разрядами молний и статического электричества, а также от выбросов напряжения на индуктивных нагрузках. Такие приборы номинальной мощностью 1 Вт выдерживают импульсы тока в десятки и сотни ампер намного лучше, чем «обычные» пятидесятиваттные силовые стабилитроны. Для защиты входов электроизмерительных приборов и затворов полевых транзисторов используются обычные маломощные стабилитроны. В современных «умных» МДП-транзисторах защитные стабилитроны выполняются на одном кристалле с силовым транзистором.

В прошлом стабилитроны выполняли и иные задачи, которые впоследствии потеряли прежнее значение:

  • Ограничение, формирование, амплитудная селекция и детектирование импульсов. Еще в эпоху электронных ламп кремниевые стабилитроны широко применялись для ограничения размаха импульсов и преобразования сигналов произвольной формы в импульсы заданной полярности. С развитием интегральных технологий эту функцию взяли на себя устройства на быстродействующих компараторах, а затем цифровые процессоры обработки сигналов.
  • Стабилизация напряжения переменного тока также сводилась к ограничению размаха синусоидального напряжения двусторонним стабилитроном. При изменении входного напряжении амплитуда выходного напряжения поддерживалась постоянной, а его действующее значение лишь незначительно отставало от действующего значения входного напряжения.
  • Задание напряжений срабатывания реле. При необходимости установить нестандартный порог срабатывания реле последовательно с его обмоткой включали стабилитрон, доводивший порог срабатывания до требуемого значения. С развитием полупроводниковых переключательных схем сфера применения реле сузилась, а функцию управления реле взяли на себя транзисторные и интегральные пороговые схемы.
  • Задание рабочих точек усилительных каскадов. В ламповых усилителях 1960-х годов стабилитроны использовались как замена RC-цепочек автоматического смещения. На нижних частотах звукового диапазона и на инфразвуковых частотах расчетные емкости конденсаторов таких цепей становились неприемлемо велики, поэтому стабилитрон стал экономичной альтернативой дорогому конденсатору.
  • Межкаскадный сдвиг уровней. Сдвиг уровней в ламповых усилителях постоянного тока обычно осуществлялся с помощью газонаполненных стабилитронов или обычных неоновых ламп. C изобретением полупроводниковых стабилитронов они стали применяться вместо газонаполненных. Аналогичные решения применялись и в транзисторной аппаратуре, но были быстро вытеснены более совершенными схемами сдвига уровней на транзисторах.
  • Стабилитроны с высоким ТКН использовались как датчики температуры в мостовых измерительных схемах. По мере снижения напряжений питания и потребляемых мощностей эту функцию приняли на себя прямо смещенные диоды, транзисторные PTAT-цепи и интегральные схемы на их основе.

В среде моделирования SPICE модель элементарного стабилитрона используется не только по прямому назначению, но и для описания режима пробоя в моделях «реальных» биполярных транзисторов. Стандартная для SPICE модель транзистора Эберса—Молла режим пробоя не рассматривает

См. также

  • Полупроводниковый диод . Классификация
  • Импульсные диоды
  • Диоды Шоттки
  • Варикапы ( Варикап )
  • Туннельные диоды
  • Обращенные диоды
  • Полупроводниковые лазеры
  • Выпрямительные диоды
  • Обращенный диод
  • pin-диод
  • Высокочастотные диоды
  • Сверхвысокочастотные диоды
  • Светодиоды
  • Фотодиоды
  • Лямбда- диод
  • Кристаллический детектор
  • Диодный мост
  • p-n-переход
  • супрессор , защитный диод , пон , полупроводниковый ограничитель напряжения ,

А как ты думаешь, при улучшении стабилитрон, будет лучше нам? Надеюсь, что теперь ты понял что такое стабилитрон, диод зенера, защитный диод, стабисторы, стабистор, презиционные стабилитроны и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Электроника, Микроэлектроника , Элементная база

Большая Энциклопедия Нефти и Газа, статья, страница 3

Cтраница 3

Характерная особсчшость микросхем этой серии состоит в том, что здесь в качестве смещающего диода VD6 стоит стабилитрон ( диод Зенера) с пороговым напряжением 6 9 В, благодаря которому обеспечивается высокий порог отпирания, около 7 В. По принципу действия эти микросхемы не отличаются от ранее рассмотренных.  [31]

Прежние объяснения [18] явлений пробоя, наблюдавшихся в р — n — переходах, основывались на теории, первоначально выдвинутой Зенером для объяснения пробоя в изоляторах. Поэтому рассматриваемое явление объясняли, да и сейчас еще иногда ( ошибочно) объясняют как зенеровский пробой. Для обратных пробивных напряжений выше приблизительно 6 в для кремния и 3 в для германия экспериментальные данные значительно расходятся с тем, что дает теория внутренней автоэлектронной эмиссии. Схематически это показано на фиг.  [32]

Структурная схема приемопередатчика высокочастотной защиты.  [33]

Защита триодов выходного каскада передатчика от повреждений при перенапряжениях осуществлена при помощи выходного линейного фильтра и ограничителя на двух опорных диодах Зенера.  [34]

Инвертирование функции ф достигается при помощи инвертора /, который имеет ту особенность, что в цепи базы используется управляемый диод Зенера DZ; применение этого элемента более целесообразно, чем классического делителя, так как позволяет полностью, без ослабления, передать на базу транзистора изменения уровня, получаемого на выходе полусумматора. Это увеличивает энергию, идущую для зажигания лампочек несоответствия. Небольшое сопротивление поставлено в цепь эмиттера для того, чтобы ограничить ток, проходящий через транзистор, когда последний находится в открытом состоянии.  [35]

Результатом облучения при 150 G было увеличение обратного тока, но при 1 1 — Ю16 нейтрон / см2 видимых изменений напряжения Зенера снова не наблюдали.  [36]

Не совсем ясно, что понимать под словами мало или совсем не изменялись, но можно ожидать, что более высокая концентрация носителей в арсениде галлия обусловливает более высокую стойкость диодов Зенера.  [37]

На это обстоятельство ( имеется в виду рекуррентное соотношение ( В. Зенер и Гюллемин в 1929 г. [106], и его нужно особенно учитывать при проведении расчетов на машинах, поскольку мантиссы чисел любых машин содержат конечное число разрядов. Значение / 3 зависит от наибольшего значения и — nmax встречающегося в расчете ( / 3 тем больше чем больше Н тах), и до некоторой степени от максимальных ошибок в последних значащих цифрах результатов стандартных подпрограмм, Например, Флодмарк [53] пользовался соотношением ( В.  [38]

Образование осадков меди, никеля, лития в германии и кремнии было тщательно изучено [ 121, с. Зенер [151] теоретически изучил процесс выделения, проверяемый внутренними диффузиями ближнего порядка участвующих атомов.  [39]

Идеализированная характеристика стабилитрона.  [40]

В области напряжений ниже 6 в можно считать, что лавинный механизм пробоя уже практически не имеет места и действует только туннельный механизм. Таким образом, диодами Зенера можно называть, строго говоря, только низковольтные стабилитроны.  [41]

Зависимость емкости.  [42]

Причиной резкого возрастания тока является высокая напряженность поля в запорном слое, которая может вызывать два различных процесса. При туннельном пробое ( пробое Зенера) она приводит к внутренней автоэлектронной эмиссии, а при л а-винном пробое носители зарядов, создающие обратный ток.  [43]

Такой механизм перехода электрона сквозь потенциальный барьер является чисто квантовым и объясняется в квантовой механике с помощью туннельного эффекта. Впервые это явление было исследовано немецким ученым Зенером, поэтому этот вид пробоя в литературе часто называют зенеровским пробоем, а диоды, использующие этот вид пробоя для стабилизации напряжения, — стабилитронами или зенеровскими диодами.  [44]

Стабилитрон него основные параметры. Стабилитрон — опорный диод или диод Зенера — это полупроводниковый диод, у которого на обратной ветви вольт-амперной характеристики имеется участок, расположенный в области электрического пробоя. В качестве материала для изготовления стабилитронов применяется кремний, так как кремниевые p — n — переходы имеют небольшие обратные токи, а переход в области пробоя резкий, проходящий практически параллельно оси токов.  [45]

Страницы:      1    2    3    4

Стабилитрон — что это такое, как он работает и его история

Зенеровский диод — что это такое, как он работает и его история

Что такое диод и как он работает?

Диод — это компонент схемы, который позволяет току течь только в одном направлении. Диоды бывают разных размеров и обычно имеют черный цилиндрический корпус с двумя выводами, выходящими по бокам (анод и катод), и полосой на конце катода. Диоды — это улицы с односторонним движением. Ток может двигаться только от конца катода к концу анода через диод. Это происходит потому, что диод предотвращает протекание тока в противоположном направлении со стороны анода. Диод смещен в обратном направлении, когда он действует как изолятор, и смещен в прямом направлении, когда он пропускает ток. Анод и катод диода — это две его клеммы. Диоды используются в цепях для ограничения напряжения и преобразования переменного тока в постоянный. Полупроводники, такие как кремний и германий, используются для получения максимальной отдачи от диодов. Несмотря на то, что они оба передают власть в одном и том же направлении, то, как они это делают, различаются. Диоды бывают разных форм и размеров, каждый из которых имеет свой собственный набор приложений, например диоды Зенера. Переключатели, модуляторы сигналов, смесители сигналов, выпрямители, ограничители сигналов, регуляторы напряжения и т. д. — все это примеры применения диодов.

Чем стабилитрон отличается от обычного диода?

Стабилитроны являются одними из диодов, используемых для определенных целей. За исключением одного ключевого отличия, стабилитроны работают так же, как обычные диоды. Напряжение обратного пробоя стабилитронов известно как «напряжение стабилитрона». Это означает, что стабилитроны могут остановить протекание тока по цепи только до определенного напряжения. Если обратное напряжение пробоя стабилитрона составляет 10 В, а протекающий ток составляет всего 5 В, стабилитрон блокирует протекание тока. В другом сценарии, если ток в цепи составляет 11 В, стабилитрон будет пропускать ток.

Какой смысл в диоде, проводящем в обоих направлениях? Вы можете задаться вопросом. Зенеровский диод пригодится при создании регуляторов напряжения, схем защиты от перенапряжения и других схем. Его можно использовать для управления течением частичного тока в другом направлении в цепи. Конструкция стабилитронов также отличается от конструкции обычных диодов. Эти диоды изготавливаются из сильно легированных полупроводников N- и P-типа с различным количеством легирования для достижения различных напряжений пробоя. В результате разные уровни напряжения стабилитронов имеют разную емкость по напряжению.

Таким образом, стабилитроны предназначены для использования в режиме обратного смещения с низким постоянным напряжением пробоя или напряжением Зенера. Они начинают проводить значительные обратные токи. Зенеровский диод может работать как регулятор напряжения, выступая в качестве вспомогательной нагрузки, вытягивая больший ток из источника, когда напряжение слишком высокое, и меньший ток, когда напряжение слишком низкое.

Ранняя история стабилитрона

Кларенс Мелвин Зинер первым описал преимущества этого диода. Кларенс Зинер был профессором физического факультета Университета Карнеги-Меллона. Его исследовательские интересы были связаны с физикой твердого тела. Окончил Стэнфордский университет в 1926 и получил докторскую степень в том же учреждении в 1929 году. В 1950 году он изобрел диод Зенера, который теперь используется в современных компьютерных схемах. В 1934 году Кларенс Зинер опубликовал статью о пробое электрического изолятора. Он был известен во всем мире как пионер в области науки под названием «внутреннее трение», которая была в центре внимания большинства его исследований.

Как защитить схему от повреждения перенапряжением с помощью стабилитрона?

Вы можете столкнуться с неизвестными или загадочными сбоями в своих проектах при использовании двигателей, чувствительных к напряжению, или других компонентов в цепи. Компоненты, чувствительные к напряжению, иногда могут сгореть, потому что они просто не могут справиться с количеством напряжения в токе. Давайте посмотрим на схемы схемы. Схема 1 имеет источник питания 12 В со стабилитроном с обратным смещением. Напряжение стабилитрона 10 Вольт; следовательно, напряжение пробоя было превышено источником питания 12 Вольт и не допускает более 10 Вольт к вольтметру. Если мы увеличим напряжение блока питания до 9 В. 0 вольт, как показано на схемах схемы 2, тогда стабилитрон по-прежнему будет пропускать ток через него. Однако ток, который идет на вольтметр, по-прежнему составляет около 10 вольт. Следовательно, стабилитрон можно использовать для создания регулятора напряжения с использованием этой логики в схеме.

Атрибуты стабилитронов

Номинальное напряжение, рассеиваемая мощность, прямой ток возбуждения, прямое напряжение, тип упаковки и максимальный обратный ток — это атрибуты, которые используются для классификации различных стабилитронов. Давайте познакомимся с некоторыми из этих атрибутов.

Номинальное напряжение

Напряжение пробоя стабилитрона также называется номинальным рабочим напряжением. Это один из важных параметров при выборе стабилитрона.

Рассеиваемая мощность

Наибольшее количество энергии, которое может разряжать ток Зенера, представлено этим значением. Превышение этой номинальной мощности приводит к перегреву стабилитрона, что может привести к его повреждению и выходу из строя компонентов, подключенных к нему в цепи. В результате при выборе диода для конкретного применения следует учитывать этот элемент.

Максимальный ток Зенера

При напряжении Зенера это максимальный ток, который можно пропустить через диод Зенера без его разрушения.

Минимальный ток стабилитрона

Это минимальный ток, необходимый для входа стабилитрона в зону пробоя и начала работы.

Другие параметры, которые действуют как технические характеристики диода, должны быть тщательно изучены, прежде чем принимать решение о типе стабилитрона, необходимого для какой-либо конкретной конструкции.

Магазин переменные резисторы

Проверьте другие статьи из нашего блога

ZenerEde Deode

Связанные ресурсы: Инструментация

Zener Diode

Инструментация и Electronics

9006 ArthineDation и Electronics

9 который позволяет току течь в прямом направлении так же, как идеальный диод, но также позволяет ему течь в обратном направлении, когда напряжение превышает определенное значение, известное как напряжение пробоя, «напряжение колена стабилитрона» или « напряжение стабилитрона».

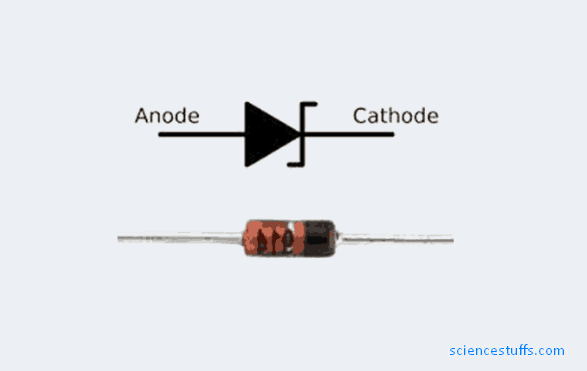

Зенеровский диод показан в типовых корпусах. Обратный ток показан -iZ показан. Когда напряжение пробоя обратного смещения превышается, обычный диод подвергается сильному току из-за лавинного пробоя. Если этот ток не ограничен схемой, диод будет необратимо поврежден из-за перегрева. Стабилитрон обладает почти такими же свойствами, за исключением того, что устройство специально разработано так, чтобы иметь значительно сниженное напряжение пробоя, так называемое напряжение стабилитрона. В отличие от обычного устройства, стабилитрон с обратным смещением будет демонстрировать управляемый пробой и позволит току поддерживать напряжение на стабилитроне близким к напряжению пробоя стабилитрона. Например, диод с напряжением пробоя стабилитрона 3,2 В будет демонстрировать падение напряжения почти на 3,2 В в широком диапазоне обратных токов. Таким образом, стабилитрон идеально подходит для таких приложений, как генерация опорного напряжения (например, для усилительного каскада) или в качестве стабилизатора напряжения для слаботочных приложений.

Вольт-амперная характеристика стабилитрона с напряжением пробоя 17 вольт. Обратите внимание на изменение шкалы напряжения между прямым смещением (положительным) и обратным (отрицательным) направлением



Другим механизмом, производящим аналогичный эффект, является лавинный эффект, как в лавинном диоде. Два типа диодов фактически сконструированы одинаково, и в диодах этого типа присутствуют оба эффекта. В кремниевых диодах до примерно 5,6 вольт эффект Зенера является преобладающим эффектом и показывает заметный отрицательный температурный коэффициент. Выше 5,6 вольт лавинный эффект становится преобладающим и имеет положительный температурный коэффициент.



В диоде на 5,6 В оба эффекта проявляются вместе, а их температурные коэффициенты почти компенсируют друг друга, поэтому диод на 5,6 В является предпочтительным компонентом для приложений, критичных к температуре. Современные технологии производства позволяют производить устройства с напряжением ниже 5,6 В с незначительными температурными коэффициентами, но по мере того, как встречаются устройства с более высоким напряжением, температурный коэффициент резко возрастает. Диод на 75 В имеет коэффициент в 10 раз больше, чем диод на 12 В.



Такие диоды, независимо от напряжения пробоя, обычно продаются под общим названием «стабилитрон».



Применение:

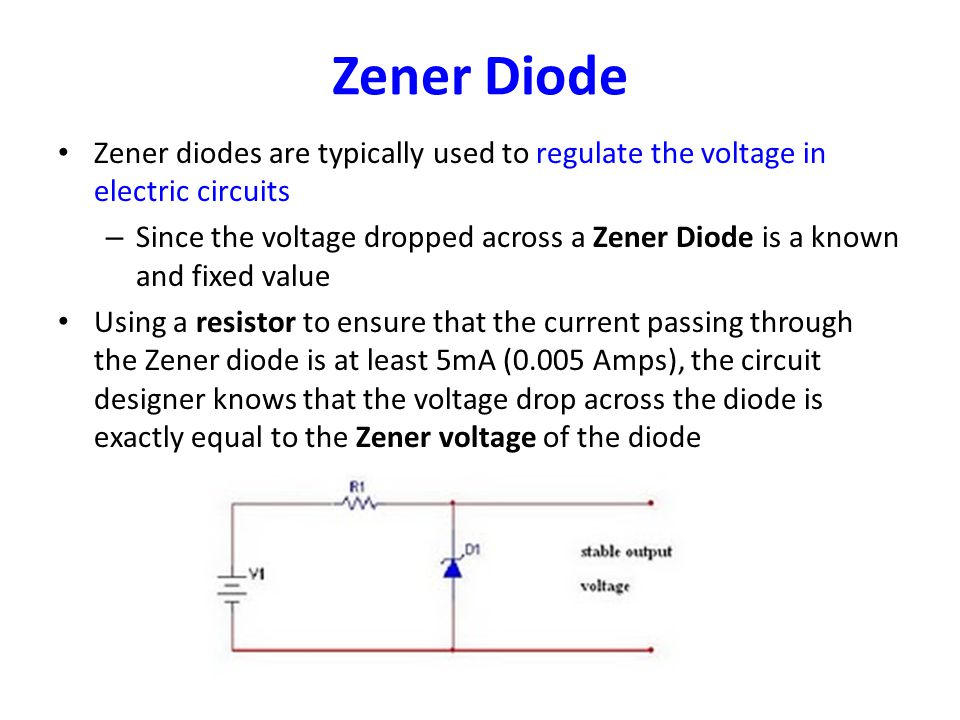

Зенеровские диоды широко используются в качестве источников опорного напряжения и в качестве шунтирующих регуляторов для регулирования напряжения в небольших цепях. При параллельном подключении к источнику переменного напряжения с обратным смещением стабилитрон проводит ток, когда напряжение достигает обратного напряжения пробоя диода. С этого момента относительно низкий импеданс диода удерживает напряжение на диоде на этом уровне.

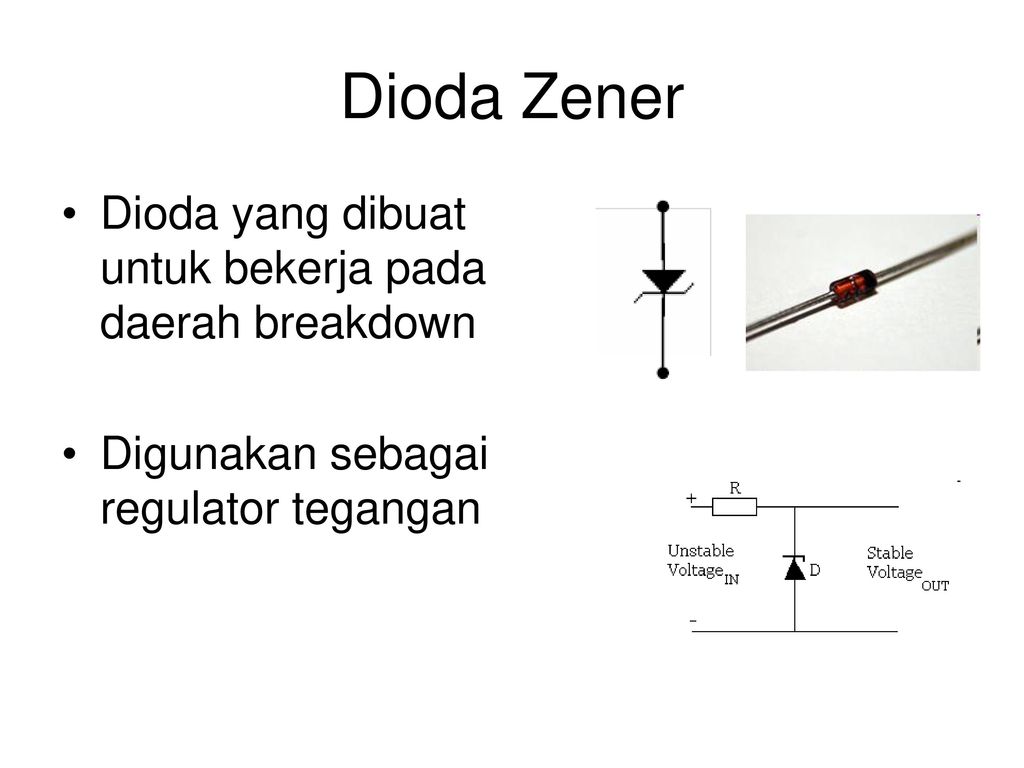

В этой схеме, типичном источнике опорного напряжения или регуляторе, входное напряжение UIN регулируется до стабильного выходного напряжения UOUT. Напряжение пробоя диода D стабильно в широком диапазоне токов и удерживает UOUT относительно постоянным, даже несмотря на то, что входное напряжение может колебаться в довольно широком диапазоне. Из-за низкого импеданса диода при такой работе резистор R используется для ограничения тока в цепи.



В случае этой простой ссылки ток, протекающий через диод, определяется по закону Ома и известному падению напряжения на резисторе R;



IDiode = (UIN — UOUT) / R
Значение R должно удовлетворять двум условиям:



1. R должно быть достаточно малым, чтобы ток через D удерживал D в обратном пробое. Значение этого тока указано в техпаспорте для D. Например, распространенное устройство BZX79C5V6, стабилитрон 5,6 В 0,5 Вт, имеет рекомендуемый обратный ток 5 мА. Если через D проходит недостаточный ток, то UOUT будет нерегулируемым и будет меньше номинального напряжения пробоя (это отличается от ламп регулятора напряжения, где выходное напряжение будет выше номинального и может возрасти до UIN). При расчете R необходимо учитывать любой ток через внешнюю нагрузку, не показанную на этой схеме, подключенную через UOUT.



2. R должно быть достаточно большим, чтобы ток через D не разрушил устройство. Если ток через D равен ID, его напряжению пробоя VB и максимальной рассеиваемой мощности PMAX, то IDVB < PMAX


На диод в этой эталонной схеме может быть подключена нагрузка, и пока стабилитрон остается в обратном режиме пробоя, диод обеспечит стабильный источник напряжения на нагрузке. Стабилитроны в этой конфигурации часто используются в качестве стабильных эталонов для более совершенных схем стабилизаторов напряжения.



Шунтирующие регуляторы просты, но требования к балластному резистору должны быть достаточно малы, чтобы избежать чрезмерного падения напряжения в наихудшем случае (низкое входное напряжение одновременно с высоким током нагрузки) имеют тенденцию оставлять большой ток, протекающий через диод большую часть времени, что делает регулятор довольно расточительным с высокой рассеиваемой мощностью покоя, подходящим только для небольших нагрузок.



Эти устройства также встречаются, как правило, последовательно с переходом база-эмиттер в транзисторных каскадах, где выборочный выбор устройства, сосредоточенного вокруг точки лавины или стабилитрона, может использоваться для введения компенсирующего температурного коэффициента балансировки транзистора узел ПН. Примером такого использования может быть усилитель ошибки постоянного тока, используемый в системе контура обратной связи цепи регулируемого источника питания.



Стабилитроны также используются в устройствах защиты от перенапряжений для ограничения скачков переходного напряжения.



Другим примечательным применением стабилитрона является использование шума, вызванного его лавинным пробоем, в генераторе случайных чисел, который никогда не повторяется.

Стабилитрон — Как использовать стабилитрон

Всем привет! Сегодня я собираюсь дать вам подробный обзор стабилитрона. Этот блог является постоянным блогом серии Диоды, поэтому, если вы хотите прочитать о любых других диодах или основных диодах, вы можете посетить наш веб-сайт. В этом блоге мы обсудим определение, символ, конструкцию, IV-характеристики стабилитрона, преимущества стабилитрона, как выбрать идеальный стабилитрон, функции стабилитрона, приложения, стабилитрон №. и так далее.

Стабилитрон позволяет току течь не только от анода к катоду, но и в обратном направлении при достижении напряжения Зенера. Из-за этой особенности стабилитроны являются наиболее широко используемыми полупроводниковыми диодами. Стабилитроны используются для регулирования напряжения, в качестве опорных элементов, ограничителей перенапряжения, а также в коммутационных устройствах и схемах ограничителя. Давайте узнаем о роли стабилитронов, их работе и многом другом в этом блоге.



ЗЕНЕРСКИЙ ДИОД
Когда обычные кремниевые диоды смещены в обратном направлении, они блокируют весь ток и выходят из строя, если обратное напряжение слишком велико. В результате эти диоды никогда не используются в области отказа.

Зенеровские диоды, с другой стороны, уникальны. Они специально предназначены для безотказной работы в области пробоя.

Стабилитроны используются в качестве регуляторов напряжения и цепей, поддерживающих напряжение нагрузки почти постоянным, несмотря на большие колебания сетевого напряжения и сопротивления нагрузки. Зенеровский диод, также называемый пробивным диодом, представляет собой сильнолегированный полупроводниковый прибор, работающий в обратном направлении. Переход разрушается, и ток течет в противоположном направлении, когда напряжение на выводах стабилитрона меняется на противоположное и потенциал превышает напряжение Зенера (напряжение колена). Этот эффект известен как эффект Зенера.




СИМВОЛ
Стабилитрон доступен в нескольких упаковках. Некоторые используются для высоких уровней рассеивания мощности, а остальные содержатся в формах для поверхностного монтажа. Миниатюрный стеклянный корпус окружает самую популярную форму стабилитрона. Катодная сторона диода отмечена полосой вокруг одного конца.


    Линии символа напоминают букву «Z», что означает «Zener».



Как работает стабилитрон при обратном смещении?
При прямом смещении стабилитрон ведет себя как обычный диод. Однако при включении диода в обратном смещенном состоянии через него протекает небольшой ток утечки. Ток начинает течь через диод, когда обратное напряжение достигает заданного значения пробоя (Vz). После достижения максимума, определяемого последовательным резистором, ток стабилизируется и остается постоянным в широком диапазоне приложенного напряжения.
Существует два типа пробоя стабилитрона:

  • Лавинный обвал
  • Пробой Зенера

Пробой стабилитрона в стабилитроне
Когда на стабилитрон подается обратное напряжение, возникает очень интенсивное электрическое поле в узкой области обеднения. Электрическое поле достаточно сильное, чтобы разорвать ковалентные связи некоторых валентных электронов, позволяя им двигаться в зону проводимости. Эти электроны затем становятся свободными электронами, которые могут проводить электричество. Говорят, что эффект Зенера вызвал пробой, потому что большое количество таких свободных электронов создает большой обратный ток через диод Зенера.



Лавинный пробой стабилитрона
При высоком обратном напряжении лавинный пробой происходит как в обычных, так и в стабилитронах. Когда свободный носитель заряда сталкивается с другими атомами, создается больше электронов и дырок. Ток обратного смещения возникает, когда эти свободные электроны начинают двигаться по цепи. Переход полностью разрушается обратным током смещения. И как только соединение выходит из строя, его невозможно вернуть на прежнее место. Ток насыщения при обратном смещении вызывает лавинный пробой. В результате, если мы увеличим обратное напряжение, увеличится и электрическое поле.



V-I Характеристики стабилитрона

Когда на стабилитрон подается напряжение обратного смещения, он допускает только небольшой ток утечки, пока напряжение не станет меньше напряжения Зенера.

ВАХ стабилитрона можно разделить на две части:
(i) прямые характеристики
(ii) обратные характеристики

Применение стабилитрона 0155

  • Стабилитрон в качестве регулятора напряжения:
  • Для регулирования напряжения на небольших нагрузках в качестве регулятора напряжения используется стабилитрон. Для обратного смещения нагрузки параллельно ей подключается стабилитрон, и после того, как стабилитрон превысит напряжение колена, напряжение на нагрузке становится постоянным. В этом примере стабилитрон подключен к нагрузке RL. Напряжение на нагрузке необходимо отрегулировать так, чтобы оно не превышало Vз. Выбираем стабилитрон с напряжением пробоя стабилитрона, близким к нужному нам напряжению на нагрузке. В состоянии обратного смещения подключите стабилитрон. Через диод протекает большой ток, когда напряжение на нем достигает напряжения пробоя Зенера. Падение напряжения на нагрузке равно напряжению пробоя Зенера, так как нагрузка подключена параллельно диоду. Диод Зенера создает путь для прохождения тока, который защищает нагрузку от чрезмерных токов.


  • Стабилитрон в защите от перенапряжения:
  • Напряжение на резисторе снижается, когда входное напряжение превышает напряжение отключения Зенера, что приводит к короткому замыканию. Чтобы избежать этого, можно использовать диод Зенера.


  • Стабилитрон в цепях ограничения:
  • За счет ограничения частей одного или обоих полупериодов сигнала переменного тока стабилитрон используется для изменения схем ограничения формы сигнала переменного тока.





    Характеристики стабилитрона
    Стабилитроны отличаются такими характеристиками, как максимальный обратный ток, номинальное рабочее напряжение, рассеиваемая мощность, максимальный обратный ток и упаковка. Некоторые часто используемые спецификации включают


    • Напряжение Vz: обратное напряжение пробоя — от 2,4 В до примерно 200 В; может доходить до 1 кВ, а максимальное для устройства поверхностного монтажа (SMD) около 47 В
    • Ток Iz (макс. ): Максимальный ток при номинальном напряжении Зенера Vz — от 200 мкА до 200 А).
    • Ток Iz (мин.): Минимальный ток, необходимый для пробоя диода — 5 мА и 10 мА.
    • Номинальная мощность: Произведение напряжения на диоде и протекающего через него тока определяет максимальную мощность, которую может рассеивать стабилитрон. 400 мВт, 500 мВт, 1 Вт и 5 Вт — обычные значения; для поверхностного монтажа 200 мВт, 350 мВт, 500 мВт и 1 Вт являются типичными значениями
    • Допуск по напряжению: обычно ±5%.
    • Пакет
    • : Устройства с выводами и поверхностный монтаж либо как дискретные устройства, либо в составе интегральных схем.
    • Сопротивление Зенера (Rz): Диод имеет некоторое сопротивление, как видно из ВАХ.



    Некоторые популярные стабилитроны

    Напряжение стабилитрона Стабилитрон, артикул
    3,3 В 1N5226
    5,1 В 1N5231
    6,8 В 1N5235
    9,1 В 1N5239
    11,0 В 1N5241
    13,0 В 1N5243
    15,0 В 1N5245



      Стабилитрон Стандартные напряжения стабилитрона

    Стабилитрон Напряжение Зенера (В) Номинальная мощность (Вт)
    1N746 3,3 В 0,4 Вт
    1N747 3,6 В 0,4 Вт
    1N748 3,9 В 0,4 Вт
    1N749 4,3 В 0,4 Вт
    1N750 4,7 В 0,4 Вт
    1N751 5,1 В 0,4 Вт
    1N752 5,6 В 0,4 Вт
    1N753 6,2 В 0,4 Вт
    1N754 6,8 В 0,4 Вт
    1N957 6,8 В 0,4 Вт
    1N5221 2,4 В 0,4 Вт
    1N4617 2,4 В 0,5 Вт
    1N5222 2,5 В 0,5 Вт
    1N5223 2,7 В 0,5 Вт
    1N4618 2,7 В 0,5 Вт
    1N5224 2,8 В 0,5 Вт
    1N5225 0,5 Вт
    1N4619 0,5 Вт
    1N5226 3,3 В 0,5 Вт
    1N4620 3,3 В 0,5 Вт
    1НС227 3,6 В 0,5 Вт
    1N4621 3,6 В 0,5 Вт
    1N5228 3,9 В 0,5 Вт
    1N4622 3,9 В 0,5 Вт
    1N5229 4,3 В 0,5 Вт
    1N4623 4,3 В 0,5 Вт
    1N5230 4,7 В 0,5 Вт
    1N4624 4,7 В 0,5 Вт
    1N5231 5,1 В 0,5 Вт
    1N4625 5,1 В 0,5 Вт
    1N5232 5,6 В 0,5 Вт
    1N4626 5,6 В 0,5 Вт
    1N5233 0,5 Вт
    1N469 0,5 Вт
    1N5234 6,2 В 0,5 Вт
    1N4627 6,2 В 0,5 Вт
    УЗ88806 6,8 В 1 Вт
    1N5336 4,3 В 5 Вт
    1N5337 4,7 В 5 Вт
    1N5338 5,1 В 5 Вт
    1N5339 5,6 В 5 Вт
    1N5340 5 Вт
    1N5341 6,2 В 5 Вт
    1N5342 6,8 В 5 Вт
    УЗ5806 6,8 В 5 Вт

    Как проверить и отличить стабилитроны?

    Введение

    В электронике стабилитрон относится к диоду, предназначенному для стабилизации напряжения. То есть ток можно изменять в большом диапазоне, в то время как напряжение в основном остается неизменным, используя состояние обратного пробоя PN-перехода диода . Стабилитроны классифицируются в соответствии с напряжением пробоя и в основном используются в качестве регуляторов напряжения или компонентов опорного напряжения. Поэтому это очень важно в электронной схеме. Поэтому ежедневное техническое обслуживание, меры предосторожности при ежедневном использовании и обнаружение неисправностей очень необходимы. Здесь в этой заметке подробно рассказывается, как обнаружить и отличить диоды Зенера.

    Как проверить стабилитрон с помощью мультиметра?

    Каталог

    Введение

    Ⅰ Как проверить стабилитрон тремя методами?

    1.1 Измерение сопротивления

    1.2 Измерение напряжения

    1.3 Измерение стабилитрона с помощью мегомметра

    Ⅱ Как измерить утечку стабилитрона?

    Ⅲ Как определить полярность стабилитрона?

    Ⅳ Как определить цветовой код стабилитрона?

    Ⅴ Как отличить стабилитроны от обычных диодов?

    Ⅵ Часто задаваемые вопросы


    Ⅰ Как проверить стабилитрон тремя методами?

    1.

    1 Измерение сопротивления

    Метод измерения сопротивления, как правило, более практичен для измерения значения регулирования напряжения на трубке ниже 10 В, поскольку максимальное напряжение аккумуляторной батареи составляет 9 В.V от аналогового мультиметра, который мы используем.
    Принцип проверки: через блок мультиметра RX10K, внутреннее питание 9В в это время, чтобы внутренний PN переход диода находился в состоянии обратного пробоя, который будет иметь относительно небольшое сопротивление.
    Другой способ — измерить мультиметром прямое и обратное сопротивление в блоке R×1k. В норме обратное сопротивление относительно велико. Если стрелка качается или обнаруживаются другие аномальные явления, это свидетельствует о плохой работе или даже повреждении трубки регулятора. Метод подачи питания в дороге также может грубо измерить качество трубки Зенера. Метод заключается в измерении напряжения постоянного тока на обоих концах трубки Зенера с помощью файла напряжения постоянного тока мультиметра. Если напряжение близко к регулировочному значению, диод в основном исправен; если напряжение слишком сильно отклоняется от номинального значения регулирования напряжения или нестабильно, трубка регулятора напряжения повреждена.
    Недостатком является то, что он может измерять только качество стабилитронов ниже 10 В и может быть измерено только с помощью аналогового мультиметра.
    Блок диодов мультиметра также можно использовать для измерения качества стабилитрона. При измерении сначала установите переключатель диапазона мультиметра в положение диода, а затем коснитесь положительного и отрицательного полюсов трубки регулятора красной и черной тестовой ручкой. Если трубка в норме, мультиметр покажет показание около 0,700. Затем поменяйте два тестовых пера. И измерьте обратное сопротивление стабилитрона. Если это хорошая трубка, показание будет «1»; если положительные и отрицательные показания трубки Зенера равны «0,000» или оба равны «1» во время измерения, это означает, что трубка Зенера повреждена.



    1.2 Измерение напряжения

    Этот метод измерения относительно прост. Обычно мы используем файл напряжения постоянного тока цифрового мультиметра для непосредственного измерения значения регулирования выходного напряжения стабилитрона. Если измеренный результат напряжения постоянного тока равен значению регулирования напряжения стабилитрона, это означает, что он стабилен. Диод давления работает нормально, что также говорит о том, что диод исправен.



    1.3 Измерение стабилитрона с помощью мегомметра

    Для стабилитронов с более высоким регулируемым напряжением иногда мы также можем использовать мегомметр для их обнаружения. Подключаем клемму мегомметра к диоду и качаем ручку его по номинальной скорости. Когда обнаруживается, что мегомметр относительно стабилен при определенном значении, это означает, что качество стабилитрона хорошее. Если качание более сильное, это означает, что стабилитрон плохой или не является стабилитроном.
    Все мы знаем, что стабилитрон работает в состоянии пробоя, поэтому вы можете использовать эту функцию, чтобы отличить обычный диод или стабилитрон. Используйте мегомметр на 500 вольт, а его выходную клемму соедините параллельно с мультиметром, цифровым или аналоговым. Настройте напряжение мультиметра на 500 вольт, встряхните мегомметр, чтобы стрелки отклонились в положительную сторону, в это время красный щуп положительный.
    Затем подсоедините два измерительных провода к двум электродам тестируемой трубки. Если вы заранее знаете электроды проверяемой трубки, подключите красный щуп к отрицательному электроду проверяемой трубки, встряхните мегомметр, и значение напряжения, измеренное на измерителе, будет значением напряжения регулятора, то есть значением стабилизации напряжения трубка Зенера. Если вы не знаете электроды проверяемой трубки, сначала встряхните мегомметр, чтобы увидеть напряжение. Если напряжение отсутствует (0,5 вольта), замените измерительный провод и повторите проверку. Этот метод подходит для обнаружения стабилитронов ниже 200 вольт. Если измеренное напряжение превышает 200 вольт, это может быть не стабилитрон.

    Рисунок 1. Символ стабилитрона

    Ⅱ Как измерить утечку стабилитрона?

    Стабилитроны обычно измеряют утечку с помощью осциллографа. Обратное напряжение постепенно прикладывается к обоим концам стабилитрона, и ток его утечки постепенно увеличивается, когда он достигает критической точки. Чем выше напряжение, тем больше ток утечки. С помощью мультиметра для измерения прямого и обратного сопротивления стабилитрона можно лишь приблизительно судить о его качестве.



    Ⅲ Как определить полярность стабилитрона?

    С точки зрения внешнего вида, положительный полюс корпуса стабилитрона в металлическом корпусе плоский, а отрицательный конец полукруглый. Один конец трубки стабилитрона в пластиковом корпусе с цветовой маркировкой является отрицательным полюсом, а другой конец — положительным полюсом. Для стабилитронов с неясными знаками также можно воспользоваться мультиметром для определения его полярности. Метод измерения такой же, как и при обычном тестировании диодов, то есть используйте блок мультиметра R×1k, подключите два измерительных провода к двум электродам стабилитрона и выполните измерение. наконец, отрегулируйте ручки двух метров, чтобы измерить снова. В двух результатах измерения, выбирая тот, который имеет меньшее значение сопротивления, черный щуп подключается к аноду стабилитрона, а красный щуп подключается к катоду стабилитрона.

    Рисунок 2. Регулятор стабилитрона

    Ⅳ Как определить цветовой код стабилитрона?

    Как правило, стабилитроны с цветовым кодом маркируются моделями и параметрами, а подробную информацию можно найти в руководстве по компонентам. Они небольшие по размеру, маломощные и в основном в пределах 10 В, поэтому легко ломаются и повреждаются. Внешний вид их очень похож на резистор с цветовым кодом, поэтому легко ошибиться. Цветовое кольцо на стабилитроне представляет два значения: одно представляет число, а другое представляет количество знаков после запятой (обычно цветное кольцо стабилитрона занимает один десятичный знак, выраженный коричневым цветом). Его также можно понимать как увеличение: ×10 (степень -1), число, соответствующее определенному цвету, совпадает с цветовым кодом резисторов).



    Ⅴ Как отличить стабилитроны от обычных диодов?

    Прямая характеристика стабилитрона аналогична характеристике обычного диода; обратное напряжение меньше напряжения пробоя (регулируемое значение) и находится в открытом состоянии, что также аналогично обычному диоду.
    Сначала установите мультиметр на шестерню R×1k и измерьте положительные и отрицательные полюса диода в соответствии с вышеупомянутым методом; затем подключите черный щуп к катоду тестируемого диода, а красный щуп к аноду диода. Измеряемое значение представляет собой обратное сопротивление PN-перехода, которое очень велико. В его время руки не отклоняются. Затем переключите мультиметр на передачу R×10k. Если стрелка отклоняется вправо на некоторый угол, значит измеряемый диод является стабилитроном; если стрелка не отклоняется, это означает, что измеряемый диод может не быть стабилитроном (Примечание: вышеописанный метод подходит только для диода стабилизатора напряжения, напряжение которого ниже напряжения батареи мультиметра при R×10k передаточном числе) .
    Принцип описанного выше метода измерения заключается в том, что напряжение батареи мультиметра на зубчатом колесе R×10k намного выше, чем на зубчатом колесе R×1k. Если значение стабилизации напряжения стабилитрона ниже напряжения батареи, для измерения напряжения используется шестерня R×10k. PN-переход диода будет иметь пробой, что свидетельствует о сильном падении показаний сопротивления. Обратное выдерживаемое напряжение обычных диодов относительно велико, и напряжения батареи в измерителе R×10k недостаточно для обратного пробоя. Кроме того, если значение регулирования напряжения стабилитрона выше, чем напряжение батареи измерителя, стрелка не будет отклоняться, поэтому тип проверяемого диода не может быть различен вышеуказанным методом.

    Рис. 3. Схема регулятора напряжения на стабилитроне

    Ⅵ Часто задаваемые вопросы

    1. Как определить 12-вольтовый стабилитрон?
    Обратите внимание, поместите диод между щупами измерителя. В одном случае они будут считывать низкое напряжение (менее 1 В). С другой стороны, если они показывают менее 18 В, то диод, вероятно, является стабилитроном. Напряжение, которое вы видите на мультиметре, является напряжением стабилитрона.



    Измерьте напряжение обратного смещения на стабилитроне, переключив щупы мультиметра. Положите положительный вывод на маркированную или катодную сторону, а отрицательный — на немаркированную или анодную сторону. Вы должны получить показания, указывающие на бесконечное сопротивление или отсутствие тока.



    3. В чем разница между диодом и стабилитроном?
    Диод — это полупроводниковый прибор, проводящий ток только в одном направлении. Зенеровский диод представляет собой полупроводниковый прибор, проводящий как в прямом, так и в обратном направлении.



    4. Что происходит при коротком замыкании стабилитрона?
    Что происходит при коротком замыкании стабилитрона? Обычно стабилитрон выходит из строя из-за короткого замыкания в обратном смещении, но до того, как произойдет короткое замыкание, напряжение на его клеммах возрастает, то есть он ведет себя как разомкнутая цепь в течение нескольких секунд, а затем переходит в постоянное короткое замыкание.



    5. Как проверить стабилитрон?
    Измерьте сопротивление между клеммами 1/4/5/8 и одной из четырех клемм заземления 2/3/6/7. На каждом из выводов 1/4/5/8 стабилитроны должны иметь чрезвычайно высокое сопротивление и, вероятно, измерительный прибор не покажет никакой реакции на исправный зенеровский барьер.



    6. Почему стабилитрон смещен в обратном направлении?
    Стабилитрон — сильнолегированный диод. … Когда стабилитрон смещен в обратном направлении, потенциал перехода увеличивается. Поскольку напряжение пробоя высокое, это обеспечит высокую пропускную способность при напряжении. При увеличении обратного напряжения обратный ток резко возрастает при определенном обратном напряжении.



    7. Что происходит, когда стабилитрон смещен в прямом направлении?
    Когда на стабилитрон подается смещенное в прямом направлении напряжение, он пропускает большое количество электрического тока и блокирует только небольшое количество электрического тока. Диод Зенера сильно легирован, чем обычный диод с p-n переходом. Следовательно, у него очень тонкая область истощения.



    8. Как узнать свой стабилитрон SMD?
    Штырь SMD-диода для регулирования напряжения также разделен на положительные и отрицательные полюса, как и SMD-диод общего назначения, который обычно можно идентифицировать по маркировке на упаковке, такой как символ диода, длина провода, цветовые круги, цветовые пятна.

    Определение стабилитрона — характеристики стабилитрона

    • Задачи проектирования

    Войти

    Добро пожаловать! Войдите в свою учетную запись

    ваше имя пользователя

    ваш пароль

    Забыли пароль?

    Создать учетную запись

    Политика конфиденциальности

    Зарегистрироваться

    Добро пожаловать!Зарегистрируйте аккаунт

    ваш адрес электронной почты

    ваше имя пользователя

    Пароль будет отправлен вам по электронной почте.

    Политика конфиденциальности

    Восстановление пароля

    Восстановить пароль

    ваш адрес электронной почты

    Поиск

    Изменено:

    Учебное пособие по стабилитрону

    Статьи по категориям

    Содержание

    Определение стабилитрона – также называется стабилизатором или стабилизатором . Он входит в семейство полупроводниковых диодов . Он часто применяется в ограничительных системах (например, в системах частотной модуляции (ЧМ), системах селекции импульсов), стабилизаторах напряжения и в качестве компонента, обеспечивающего безопасность и защиту цепей от скачков напряжения.

    Рис. 1. Обозначение стабилитрона

    Его решающим параметром является напряжение пробоя «p-n перехода». Когда диод смещен в прямом направлении, он работает как обычный полупроводниковый диод. Это означает, что он начинает проводить ток после того, как напряжение пересекает пороговое напряжение этого диода (для кремниевого диода около 0,7 В).


    Стабилитрон – задачи для школьников

    Если вы студент или просто хотите научиться решать задачи на стабилитрон, посетите страницу это раздел нашего сайта, где вы можете найти самые разнообразные электронные задания.


    Отличие стабилитрона от обычного полупроводникового диода состоит в том, что при обратном смещении стабилитрона можно заметить, что стабилитрон способен проводить электричество после превышения заданного напряжения на переходе, так называемый стабилитрон   пробой напряжение без повреждения компонента. Величина напряжения пробоя коррелирует с высоким постоянством и не меняется при изменении обратного тока. После превышения этого напряжения значение тока быстро увеличивается. Для малых напряжений (до 5В) Эффект Зенера играет решающую роль. В диапазоне 5-7В основным является эффект Зенера и лавинный пробой. И, наконец, после превышения 7В происходит только лавинный пробой. Стоит отметить, что зенеровский пробой происходит в сильнолегированных переходах , тогда как лавинный пробой — в слаболегированных. Можно предположить, что пробой напряжения стабилитрона не связан с током, протекающим через диод (только в случаях больших изменений тока пробоя могут быть замечены очень незначительные изменения — низкая динамика сопротивление )

    Стабилитрон – вольт-амперная характеристика как и другие диоды имеет свои уникальные характеристики. В то же время он наследует некоторые из них.

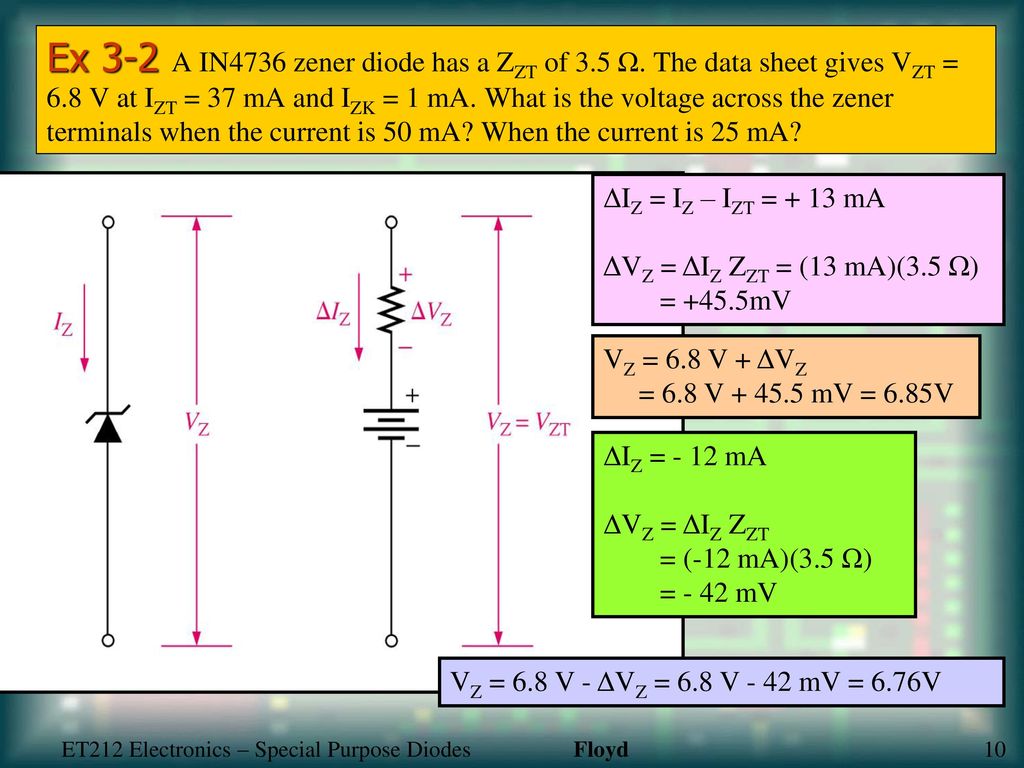

    Параметры стабилитрона

    Вы можете увидеть список основных статических и динамических параметров этого компонента ниже:

    Статические параметры

    • В F – прямое напряжение при фиксированном прямом токе I F ,
    • I R – обратный ток при заданном В R обратное напряжение (чаще всего значение V R равно 1В)

    Следует отметить, что эти параметры могут не иметь значения, когда диод работает в «зоне пробоя » .

    • В Z – Напряжение стабилитрона, соответствующее договорному значению тока стабильности (информация имеется в паспортах отдельных диодов)
    • ТКВ З – коэффициент температуры стабилизации напряжения (доля относительного изменения напряжения стабильности к абсолютному изменению температуры окружающей среды при определенном токе стабилизации).

    Стабилитрон динамический параметр динамическое сопротивление выражается формулой:

    Динамический параметр

    Сопротивление rz также можно определить по статической характеристике I(U) при определенном токе стабилизации диода. Имя такого сопротивления тогда должно быть добавочно-дифференциальным сопротивлением.

    Параметры стабилитрона характеризуются следующими ограничениями :

    • I FMAX – максимальный, постоянный ток проводимости,
    • I FMMAX – пиковый, допустимый ток диода в прямом смещении (состояние проводимости). Обычно дается для диодов малой и средней мощности,
    • I ZMAX – максимальное, допустимое значение стабилизации тока, в большинстве случаев определяемое из частного P ad коэффициент рассеяния и стабилизация напряжения Pad V Z ,
    • P MAX – максимальная потеря мощности.
    Рис. 3. Иллюстрация схемы стабилизатора на основе стабилитрона

    Зенеровский регулятор напряжения

    Системы стабилизации напряжения являются одними из наиболее используемых. Некоторые устройства питаются от батареек (аккумуляторов), а выходное напряжение источников питания может колебаться в довольно широких пределах.

    Давайте рассмотрим методы создания безопасного напряжения. Очевидно, что у вас всегда есть возможность использовать встроенный регулятор напряжения (ИС), однако есть немало других интригующих подходов, большинство из которых просто требуют нескольких (обычно разных) компонентов.

    Стабилизация напряжения не является сложной задачей при обучении, так как хорошие микросхемы регулятора напряжения, такие как 7805, легко предлагаются. Из-за этого в этих устройствах обычно используется регулятор напряжения для подачи слегка пониженного, но постоянного напряжения, например 5 В для электронных схем или для получения микроконтроллера. При работе с входным напряжением в диапазоне от 7 В до 30 В выходное напряжение составляет всего 5 В. С другой стороны, использование интегральной схемы включает в себя большое количество элементов. Как вариант, можно обойтись 1 полупроводниковым прибором, конкретно стабилитроном. Стабилизатор 7805 действительно содержит стабилитрон наряду со значительным количеством транзисторов. Стабилитрон — это своего рода диод, пробой которого происходит с помощью четко определенного обратного осмоса. Принцип работы схемы основан на характеристиках обычного стабилитрона. Самый первый пробой происходит при повышении обратного напряжения выше определенного значения (UZ), что способствует резкому приросту обратного тока. Напряжение на диоде остается стабильным в напряжении пробоя, так что при условии, что вы не переусердствуете с противоположным током. Следующий пробой – регулярно наблюдаемый недостаток при использовании стабилитронов. В случае, если стабилитрон станет слишком горячим, произойдет короткое замыкание перехода, и после этого диод поднимет напряжение до уровня, близкого к нулю. Проще говоря, выражение «стабилитрон» не обязательно подходит, поскольку два разных явления ответственны за его пробой при напряжении в диапазоне от 3 В до 200 В. Это отрицательный температурный коэффициент, из-за которого напряжение стабилитрона падает до 0,1% на уровень. Лавинное воздействие, превышающее 5,6 В, имеет положительный температурный коэффициент.

    Михал

    Инженер электроники и телекоммуникаций с дипломом магистра электроэнергетики. Светодизайнер опытный инженер. В настоящее время работает в сфере IT.

    Английский

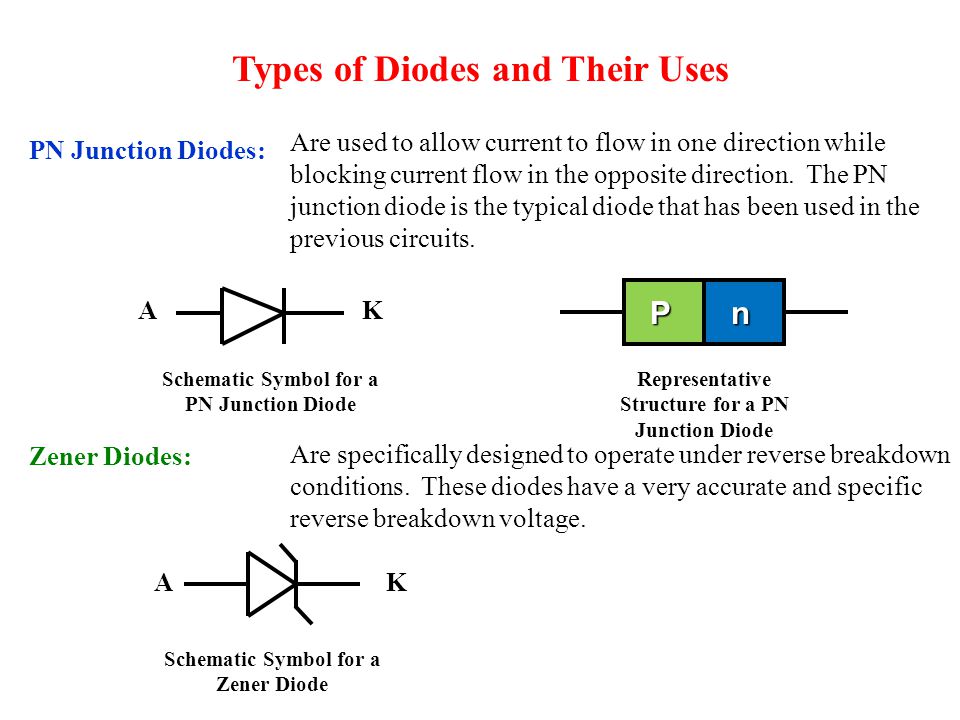

    Разница между диодом и стабилитроном

    Наиболее распространенным типом диода является полупроводниковый диод. Только при наличии заданного порогового напряжения в прямом направлении (то есть в направлении «низкого сопротивления») эти диоды начинают проводить электричество. Когда ток течет в этом направлении, говорят, что диод смещен в прямом направлении. Диод считается «обратно смещенным», когда он подключен в противоположном направлении (то есть в направлении «высокого сопротивления») внутри цепи.



    Что такое диод?

    Диод представляет собой двухполюсное электронное устройство, которое проводит электричество в одном направлении. Он имеет высокое сопротивление на одном конце и низкое сопротивление на другом конце. Диоды используются для защиты цепей путем ограничения напряжения, а также для преобразования переменного тока в постоянный. Диоды имеют две клеммы, которые известны как анод и катод.

    Стрелка известна как анод, она представляет направление тока в состоянии прямого смещения. а другой конец известен как катод. Полупроводники, такие как кремний и германий, используются для изготовления диодов. Диоды пропускают ток в одном направлении, и способ передачи тока может различаться.

    Что такое стабилитрон?

    Стабилитрон может обеспечить стабильное опорное напряжение. Эти диоды могут работать в обратном смещении и пробиваются при определенном напряжении. Эти диоды в основном используются в источниках питания для обеспечения опорного напряжения.

    При прямом смещении пропускает ток, а при обратном смещении блокирует ток. После того, как это напряжение превысит точку пробоя (при обратном смещении), диод падает в области Зенера, где он проводит без повреждения. Ток в этом районе называется Лавинный поток.

    Разница между диодом и ZenerEdode

    Диод

    Zener Diode 9008 9008 Zener Diode 9008 9008 9008. SERING 9008.SERING 9008.SERING 9008.SERING 9008.SERING 9008.SERING 9008.SERING 9008.SERING 9008.SERING 9008.SERILIRING 9008.SERILIRING 9008.SERING

    . . Стабилитрон может обеспечить стабильное опорное напряжение. Эти диоды в основном используются в источниках питания для обеспечения опорного напряжения.
    Имеет высокое сопротивление на одном конце и низкое сопротивление на другом конце. Эти диоды могут работать при обратном смещении и пробиваются при определенном напряжении.
    Диоды пропускают ток в одном направлении, и способ передачи тока может различаться. При прямом смещении пропускает ток, а при обратном смещении блокирует ток.
    Диод повреждается в условиях обратного смещения. Стабилитрон не поврежден.
    Диод работает только в одном направлении (однонаправленный только в условиях прямого смещения). Стабилитрон двунаправленный (проводит как при прямом, так и при обратном смещении).
    Диод имеет низкую интенсивность легирования. Стабилитрон имеет высокую интенсивность легирования для достижения пробоя.
    Диод имеет низкое напряжение пробоя. Стабилитрон имеет высокое напряжение пробоя
    Диоды используются в качестве выпрямителей, клипперов и фиксаторов. Стабилитрон можно использовать в качестве регулятора напряжения.

    Примеры вопросов

    Вопрос 1: Дайте определение диоду и стабилитрону?

    Ответ:

    • Диод: Диод представляет собой электронное устройство с двумя выводами, которое проводит электричество в одном направлении. Он имеет высокое сопротивление на одном конце и низкое сопротивление на другом конце. Диоды используются для защиты цепей путем ограничения напряжения, а также для преобразования переменного тока в постоянный. Полупроводники, такие как кремний и германий, используются для изготовления диодов. Они передают ток в одном направлении, и способ передачи тока может различаться.
    • Стабилитрон: Стабилитрон может обеспечить стабильное опорное напряжение. Эти диоды могут работать в обратном смещении и пробиваются при определенном напряжении. Эти диоды в основном используются в источниках питания для обеспечения опорного напряжения.

    Вопрос 2: Каковы области применения стабилитрона?

    Ответ:

    Стабилитроны используются в регуляторе напряжения. В момент, когда напряжение нагрузки приближается к напряжению пробоя, резисторы, которые соединены последовательно, ограничивают ток через диод при избыточном напряжении, пока диод проводит ток. При этом диод производит некоторый шум, который можно подавить, добавив к диоду развязывающий конденсатор большей емкости.

    Вопрос 3: Каков принцип работы стабилитрона?

    Ответ:

    При прямом смещении пропускает ток, а при обратном смещении блокирует ток.
