Диод 1N4007: схемы, характеристики, техническое описание

Диоды 1N4007 относятся к устройствам серии 1NXXXX. В таких диодах применяется американская система нумерации, так как они являются полупроводниковыми устройствами. Кроме этого, данный стандарт принят во всем нашем современном мире.

В модели 1n4007 маркировка читается следующим образом. В названии диода 1N4007 первая часть «1N» является однопереходным полупроводником, где цифра указывает на то, что в нём 1 переход, а N означает то, что это полупроводниковый диод. Остальные цифры являются нумерационными значениями конкретного диода.

По своим техническим характеристикам, такой диод способен быть совместимым с любым выпрямительным диодом. Все диоды, которые будут относиться к серии 1N400X легкозаменяемые именно таким вариантом диодов. Основное применение таких диодов — проекты встроенных систем.

1N4007 — выпрямительный диод, имеющий PN переходник. Способность диода передавать электрический ток только в одном направлении с возможностью преобразовывать переменный ток в постоянный. Как уже было сказано выше, если говорить по технической составляющей, то она без проблем может быть заменена или может заменить другие выпрямительные диоды относящиеся серии 1N400X.

В настоящее время они могут быть использованы в любой сфере жизнедеятельности человека, например, диоды, имеющие обратный ход, выпрямители, используемые для общего назначения в качестве источника постоянного питания, инвенторы или преобразователи. И это только небольшая часть всех применений такого вида диодов.

Распиновка 1N4007

В диоде 1N4007 присутствует всего два контакта, которыми являются анод и катод соответственно. На оба вывода тока предусмотрены разные по значениям противоположные заряды, которые имеют названия и соответствующие заряды, указанные в таблице ниже.

Распиновка
№ заряда	Название заряда	Заряд
1	Анод	+ve
2	Катод	-ve

Конфигурация контактов 1N4007

Ниже вы сможете рассмотреть схему диода 1N-4007, а также полную распиновку символьным представлением и реальным изображением 1N 4007.

Как подключить Диод 1n4007?

Для того, чтобы произвести монтаж следует использовать специальную выводную схему, при использовании любого положения детали. Процесс пайки происходит низкотемпературным припоем, где точка плавления должна быть менее 210 градусов Цельсии. Кроме этого, сам процесс должен быть около 10 секунд, иначе произойдет перегрев данного элемента.

При этом стоит учесть то, что в даташит 1n4007 указана максимально допустимая температура около 260 градусов, при этом на практике можно понять то, что не следует рисковать и добивать именно такой температуры. Лучше уменьшить температуру, чем испортить деталь, а после чего тратить время чтобы выпаивать её обратно.

Методика, используемая для его монтажа — поверхностная установка, которая используется специально для такой цепи. При пайке надо использовать специальную паяльную пасту.

Технические характеристики

Как вы понимаете, 1N4007 — один из самых популярных диодов, которые используются в наше время. Он используется во множествах зарядок для современных телефонных устройств, даже в тех, которые стоя порядка доллара и не имеют стабилизаторов или фильтров для уменьшения помех. Без 1N4007 — устройства не смогут обойтись.

В одном адаптере их ровно четыре штуки, на которых и собран с помощью 1n4007 диодный мост, который, собственно, и преобразовывает переменный ток в постоянный, переводя ток через себя только в одном направлении, полностью отсекая одну из имеющихся полярностей всего напряжения.

Размеры диодов

При этом в дешевых аналогичных зарядках некоторые производители экономят эти диоды, используя 1 вместо 4, заменяя их однополупериодным выпрямлением. При этом настоятельно рекомендуется использовать первый вариант, при общем напряжении более 1 Ватта. (А как узнать сколько Ватт ? Используй ваттметр.)

Нормальные диоды не способны противодействовать обратной лавины тока, так как они сделаны специально для выдерживания потока энергии, протекающий по этому элементу. Вывод катода обозначается на корпусной части специальным кольцом.

Ниже вы сможете ознакомиться с электрические и тепловые характеристики 1n4007.

Электрические характеристики

В электрические характеристики входит такие параметры, как прямое напряжение, а также сила обратного тока, общая емкость, максимальный обратный ток с определённой нагрузкой, а также среднее значение выпрямительного тока и пиковое повторяющее обратное напряжение.

• Прямое напряжение (VF) при 1,0А — 1.1 V.
• Обратный ток при 25°C — 5 μА.
• Общая емкость на частоте 1,0 МГц — 15 пФ.
• Максимальный обратный ток полной нагрузки при 75 °C — 30 μА.
• Средний выпрямленный прямой ток (ЕСЛИ (AV)) — 1А.
• Пиковое повторяющееся обратное напряжение 1n4007 1а 1000в.

У диода имеется высокая перегрузочная способность, а также низким уровнем падения напряжения, которая может иметь пиковое значение до 1,1 В. Наиболее максимальный импульсный поток имеет длительность равной 8,2 секунд, достигая напряжения в 30А.

Как уже указано выше типовая электрическая ёмкость перехода не должно превышать порядка 15 пФ. Это все учитывается при использовании частоты в размере 1МГц, а также постоянное напряжение равно 4В. Если говорить в теории, то скорость диода недопустима, таким образом они не имеют спрос для высокочастотных целей, так как это не регламентировано.

Ток утечки не будет превышать 5 мкА, но, если будет замечен прогрессивный рост температуры окружающей среды повышается и этот показатель. Например, при температуре более 75 градусов, вы сможете быть уверены в том, что оно увеличиться до 50 мкА. Поле этого происходит ухудшение производственных показателей, именно поэтому для эффективного использования вы должны применять стандартные 30% запаса от параметров. Кроме этого, следует правильно организовать охлаждение, которое производится за счет токонепроводящего термокомпаунда.

Рабочая частота мощности с использование высокого переменного напряжения составляет 60Гц. Чтобы ознакомится с предельными эксплуатационными значениями следует заглянуть в даташит, где указаны разные особенности эксплуатации.

Тепловые характеристики 1N4007

В тепловые характеристики входят рассеивающая мощность, а также удельное сопротивление как основные. Обе вышеуказанные характеристики имеют следующие значения, указанные ниже.

• Тепловое сопротивление — 50 °C/Вт.
• Рассеиваемая мощность — 3 Вт.

Особенности 1N4007

Каждый диод имеет определенную особенность, с помощью которой она сможет быть эффективной с учетом тех или иных условий эксплуатации. Все функции, преимущественные для данного диода вы сможете посмотреть ниже.

• Низкий ток утечки
• Низкое падение прямого напряжения
• Соответствует директиве RoHS 2002/95/EC 4
• Высокая способность к перенапряжению в прямом направлении
• Погружение припоя при 275°C максимум 10 секунд на JSED 22-B106.

Типичные применения

Диод 1N4007 имеет широкое применение, так как они используются в выпрямителях общего назначения. В основном они применяются как источник питания, а также применяются в зарядных устройствах различных аккумуляторов. Кроме этого, их можно использовать как удвоители напряжения или адаптеры.

Кроме этого, иногда они используются для блокировки входящего напряжения в тех местах, где это требуется.

Datasheet, даташит.

Если вы в поисках Datasheet, даташит на этот вид диодов, то тогда вам нужно зайти на сайт производителя, чтобы найти 1n4007 характеристики на русском или перейти по следующей ссылке.

В datasheet 1n4007 каждый пользователь сможет отыскать наиболее точные характеристики, а также спецификации и графики, которые смогут отразить работоспособность микросхемы в полном объеме.

Помимо всего этого, там также описаны и некоторые из типовых схем, а также использования и другое наиболее подробное описание, в том числе настройки под любые популярные нужды. А также вы там сможете прочитать некоторые прикладные рекомендации по использованию диодов.

Как безопасно эксплуатировать диоды для запуска на длительный период?

Для того, чтобы вы смогли получить наибольший эксплуатационный период работы диода, следует оставаться в рамках напряжения от 30 до 40В, что является ниже его наибольшего повторяющегося обратного напряжения. Подключение проводится с соблюдением полярности, а также нагрузка на сеть не должна быть выше 1А. Эксплуатировать их нужно в температурном диапазоне от -55 до +175 градусов Цельсии.

Как проверить 1N4007?

Если говорить про проверку диодов, то особой проблемы для знающего человека это не будет, так как проверка происходит, как и в обычных диодах общего назначения. Для того, чтобы это сделать следует обзавестись (если у вас нет) специальными приборами: мультиметр или омметр.

Пошаговый алгоритм для тестирования диодов 1N4007

• Первое что следует сделать — включить прибор и перевести его на специальный режим «Прозвонка» именно так как указано на рисунке ниже. Если вы используете другую модель мультиметра, то тогда обратитесь к инструкции по эксплуатации вашего измерительного прибора.
• Берем щупы, и подключаем их к детали, которую вы планируете измерить. Красный следует присоединить к аноду, а черный к катоду. Именно такая полярность используется диодом, через который пройдет ток для того, чтобы вы смогли увидеть всю информацию, которая отобразиться на дисплее прибора. При наличии информации, где указано слишком большое сопротивление вы можете быть уверены в том, что произошёл внутренний обрыв.
• Теперь вам следует поменять полярность, и оцениваем значение, показанное на дисплее прибора. После смены полярности диод не способен пропустить через себя напряжение, тем самым оно должно быть бесконечно большим. Если показания совершенно другие, то это говорит только об одном — пробой в переходе.

Именно этого будет вполне достаточно, чтобы вы смогли удостовериться в работоспособности полупроводников данного диода такой серии.

Альтернатива 1N4007

Бывает такое, что под руками нет конкретного диода для его замены в случае поломки, именно тогда на помощь могут прийти аналоги, которые имеются как от отечественных, так и зарубежных производителей. Ниже вы сможете узнать, чем заменить 1n4007.

Отечественные аналоги

Одним из наиболее привлекательных вариантов замены подобного диода будут модели из серии КД 258Д, имеющие невероятные характеристики, а некоторые точно такие же показатели. А некоторые из параметров превосходят те, что имеются у диода модели 1N4007.

Иногда в качестве замены используются другие диоды, имеющие частично меньшие параметры: Д226, КД208-209, КД243 и КД105. Перед их установкой следует узнать совместим ли данный вариант диодов для вашего устройства, а также сравнить основные характеристики.

Зарубежные аналоги

Если смотреть на модели зарубежных, то тут также имеются полноценные варианты замены. Для наиболее корректного примера представляем вам несколько вариантов аналогичных модели 1N4007.

• Диод HEPR0056RT, который выпущен компанией Моторола.
• среди лучших компаний считается Томпсон, у которых имеются два легкозаменяемых образца диодов марок: BYW27-1000, а также BY156.
• Компания Филипс предлагает BYW43.
• Три невероятно аналогичных компонента (10D4, 1N2070, 1N3549), разработанные компанией Диотек.

Именно такие аналоги из зарубежья вы сможете использовать для адекватной замены подобного варианта диодов.

Где можно приобрести?

Если вы не знаете, где купить 1n4007, то следует знать, что такие диоды имеют высокий спрос, именно поэтому найти их в наше время не так сложно. Основные продавцы по оптимальным ценам находятся на всеми известной площадке АлиЭкспресс, где вы можете приобрести их по низкой цене.

Приобретая их у сторонних продавцов, вы сможете ощутить на себя слишком большие затраты, которые несоизмеримо крупные в отличие от покупки его на АлиЭкспресс (по ссылке).

диод 1n4007 характеристики, аналоги, описание и область применения

Содержание:

Кремниевые выпрямительные диоды – являются самым универсальным типом диодов. Наряду с резисторами, транзисторами, они являются самыми востребованными радиоэлементами и радиодеталями у производителей электроники и простых радиолюбителей. Модель диод 1N4007, а также другие его аналоги применяются в любой сфере, во всех аппаратах, самом различном оборудовании. Они используются в самой простой бытовой электроники, медицинском и даже военном оборудовании.

По своему строению диод 1N4007  – плоскостной диод, изготовленный на основе кремния, используется для выпрямления напряжения до 1кГц. В статье описаны все особенности строения этого диода, способ его крепления, сфера применения и добавлены видеоролики для наглядного понимания процесса. В заключении читателю предложен интересный материал для скачивания по теме статьи.

Самая популярная модель диодов.

Параметры диода

Диод 1N4007 – это плоскостной кремниевый диод с параметрами, стандартными для выпрямителей напряжения средней мощности при работе на частотах до 1000 Гц. В некоторых описаниях могут встречаться неверные обозначения вида in4007. Выпускается в пластмассовом корпусе типоразмера DO-41, с проволочными лужёными аксиальными выводами, для сквозной установки в отверстия печатной платы (THT). Незначительно отличаются размерами варианты исполнения DO-35 и A-405. Изделия для поверхностного монтажа (SMD) изготавливаются в корпусе DO-214 (SMA). Внешний вид На корпус DO-41 в большинстве случаев устойчивой к стиранию краской наносится полное наименование диода – 1N400Х.

Маркировка компонентов SMD, на которых невозможно разместить полное наименование, имеет несколько вариантов, определяемых изготовителем приборов: S7, M7, A7 и другие. Цифра здесь соответствует последней в полном обозначении. Отрицательный вывод (катод) всегда указывается белой или серой полосой. Особых требований к монтажу не предъявляется, пайка выводов для DO-41 допускается при температуре до 260 оС, в течение не более 10 секунд, на расстоянии от корпуса 9,5 мм. Эксплуатационные и предельные параметры Для 1N4007 характеристики снимаются при окружающей температуре 25 оС, если не указано иное значение.

Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение. Сравнительные характеристики представлены в таблице ниже:

Таблица сравнительных характеристик диода 1N4007 и других

Материал в тему: Что такое конденсатор

Прибор включается по схеме однополупериодного выпрямителя, частота – 60 Гц, используется резистивная или индуктивная нагрузка. Диод 1n5819: характеристики Характеристики:

• Пиковое и постоянное предельное обратное напряжение – 1000 В;
• Максимальное среднее (RMS) переменное напряжение – 700 В;
• Максимальный средний выпрямленный ток – 1,0 А при 75 оС;
• Пиковый прямой ток в течение одного полупериода – 30 А;
• Падение напряжения при токе 1 А – 1,0 В;
• Тепловое сопротивление кристалл – корпус – 25 оС/W;
• Типичная ёмкость перехода – 15 пФ для частоты 1мГц;
• Рабочая температура – от -55 до +155 оС.

Другие диоды этой линейки отличаются только значениями допустимых обратных напряжений, они указываются последней цифрой в маркировке – от 50 до 800 вольт. Важно учитывать! Предельное значение прямого тока зависит от температуры корпуса (1 ватт мощности вызывает повышение на 25 оС), в ответственных конструкциях рекомендуется обеспечить достаточный теплоотвод, в некоторых случаях можно использовать контактные площадки платы. Зависимость тока от температуры Особенности применения Характеристики диода 1N4007 определяют области его использования – это выпрямители переменного напряжения частотой 50/60 Гц. Для сетевого выпрямителя 220 вольт применяются 1N4007, 05, 06.

В маломощных низковольтных устройствах (трансформаторных блоках питания) можно использовать диод 1N4001 при стандартном выходном напряжении 12, 24, 36 вольт. На частоте выше 1 кГц не работают: так, установка в выходной каскад импульсного источника питания приведёт к непрогнозируемым последствиям, вплоть до выхода из строя всей конструкции. Уникальными свойствами диоды выпрямительные in4007 не обладают и могут быть заменены любыми с аналогичными параметрами, выпускаемыми в огромных количествах всеми производителями. Отечественные выпрямительные диоды КД243 являются полными аналогами, как и КД208А, КД212. Единственная трудность при замене на российскую продукцию может возникнуть при определении типа – традиционно отечественный производитель маркирует свои изделия разноцветными полосками или точками, расшифровать заключённую в них информацию удаётся только по справочникам.

Диод 1n4007.

Диод 1N4007 наверное самый популярный из всех диодов, так как он устанавливается в подавляющем большинстве зарядок телефонов, смартфонов и планшетов. Даже если вы держите в руках зарядное за доллар и внутри нет стабилизации и фильтров помех, без диода она не сможет обойтись. И в одном адаптере таких диодов четыре и на них собран диодный мост , он служит для получения из переменного напряжения постоянного. Диод пропускает через себя ток только в одном направлении, отсекая одну из полярностей напряжения.

Упаковка диодов.

Кстати в особо дешевых зарядных устройствах используют однополупериодное выпрямление и экономят три из 4-х диодов. Но если мощность блока питания больше одного Ватта, то все таки лучше использовать диодный мост, так как однополярное выпрямление дает намного большие пульсации, такой режим намного более тяжелый для фильтрующих конденсаторов.

[stextbox id=’info’]Цветным кольцом на корпусе 1N4007 обозначается вывод катода. Так как 1N4007 производиться с выводами достаточной длинны, то диод может устанавливаться как вертикально, так и горизонтально. Диод 1N4007 один из представителей целой серии диодов 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007. Эти типы диодов отличаются значением максимального допустимого обратного напряжения (значения для каждого типа приведены в таблице). 1N4007 рассчитан на самое большое напряжение.[/stextbox]

Так как стоимость диодов из всей серии 1N4001-1N4007 очень низка, а разницы в стоимости между типами практически нет, то особого смысла использовать в разработках разные типы и плодить номенклатуру нет. Можно везде ставить 1N4007, даже если при ремонте нужно заменить диод из этой серии на меньшее напряжение.

Диод 1N4007 характеристики:

• максимальный долговременный прямой ток при 75°С — 1.0 А;
• максимальный импульсный ток при длительности импульса 3.8 мс — 30 А;
• падение напряжения на диоде при токе 1.0А — 1.1 В;
• интервал рабочих температур — -65…+175°С;
• максимальная рабочая частота — 1 МГц;

Кроме обратного напряжения существенной характеристикой является прямой ток, для 1N4007 он достигает 1 А. Теоретически эти диоды можно было бы использовать в импульсном блоке питания на 220 Вт, если обеспечить хороший теплоотвод от диодов (например, залив их компаундом), но не стоит так экстремально подходить к этим диодам и во входном выпрямителе блока питания на 220 В не стоит превышать мощности 50 – 100 Вт в зависимости от эффективности системы охлаждения.

Аналоги 1N4007

Конечно такой популярный диод не могли оставить без внимания мировые производители полупроводниковых приборов и выпустили свои полные аналоги:

• Motorola — HEPR0056RT;
• Philips — BYW43;
• Diotec Semiconductor — 10D4, 1N2070, 1N3549;
• Thomson — BY156, BYW27-1000;
• отечественный аналог — КД258Д.

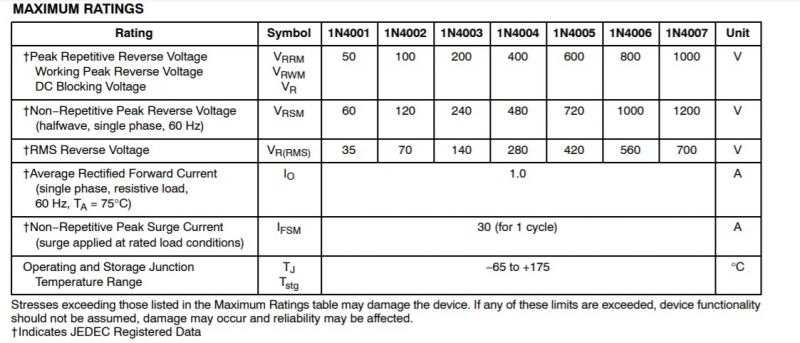

Диоды выпрямительные 1N4001 – 1N4007 Диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 обладают высокой пропускной способностью и низким прямым падением напряжения. По применяемости диоды 1N4001 – 1N4007 относятся к диодам общего назначения, выпрямляющим токи в цепях до 1А с напряжением 50В – 1000В. Диоды данных серий имеют свойство накапливать заряд до 20пФ и могут временно использоваться как варикапы. Тип корпуса диодов – DO-41. Материал корпуса – негорючий полимер. Рабочая частота – до 60Гц.

Материал по теме: Что такое реле времени

Катодный вывод диода обозначается полосой. Вывода диодов аксиальные, вид монтажа – в отверстия, под пайку. Наиболее частое применение диоды нашли в источниках питания различных бытовых приборов. Характеристики диодов указаны в таблице ниже. Гарантия работы поставляемых нашей компанией диодов 1N4001 – 1N4007 составляет 2 года. Это подкрепляется необходимыми документами по качеству. Окончательная цена на диоды 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Диоды 1n4007.

Заключение

В статье описаны все особенности строения и монтажа диода 1n4007. Более подробная информация о нем сдержится здесь диод 1n4007d. В нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессиональных электронщиков. Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vk.com/electroinfonet.

В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.gist.github.com

www.jelectro.rul

www.asutpp.ru l

Предыдущая

ПолупроводникиМаркировка различных видов диодов

Следующая

ПолупроводникиЧто такое эффект Ганна и при чем здесь диоды

1N4007 Технические характеристики диода и примеры применения

Введение

1N4007 представляет собой обычный кремниевый выпрямительный диод в пластиковой упаковке DO-41 . Он широко используется в различных схемах выпрямителей AC-DC , а также используется в схемах мостовых выпрямителей. 1n4007 использует однонаправленную проводимость диодов для преобразования переменного тока в импульсный постоянный ток в одном направлении. Поэтому он играет важную роль во многих цепях.

Каталог

Введение

Ⅰ 1N4007 Характеристики диода 1.1 Диод выпрямителя Что такое MeanNode ? 1.3 1N4007 Pins and Symbol 1.4 1N4007 Basic Parameters 1.5 1N 4007 Features

Ⅱ 1N4001-1N4007 Series Diodes Comparisons

Ⅲ Alternative Models

Ⅳ 1N4007 vs SM4007

Ⅴ 1N4007 Application Examples 5.1 Example 1 5.2 Example 2

Ⅵ FAQ

---

Ⅰ 1N4007 Diode Specifications

1.1 Rectifier Diode

1N4007 — это разновидность выпрямительных диодов. В случае малой мощности прямое напряжение составляет примерно от 0,6 В до 0,8 В. В случае большой мощности прямое падение напряжения часто достигает порядка 1В. Время обратного восстановления находится на уровне us и может использоваться только в низкочастотных цепях. 9Выпрямительные диоды 0084 получили наибольшее распространение в электронике. Выпрямление полностью использует однонаправленную проводимость диода. Сигнал переменного тока преобразуется в пульсирующий сигнал постоянного тока путем блокировки отрицательного полупериода сигнала. Обычно используется в сочетании с конденсатором. Диод включен последовательно, а конденсатор параллельно. Функция конденсатора состоит в том, чтобы сделать выходной импульс более плавным за счет зарядки и разрядки, что ближе к постоянному току и является фильтрующим конденсатором. В соответствии с потребностями он делится на однополупериодное выпрямление и двухполупериодное выпрямление.

Рисунок 1. Пример схемы мостового выпрямителя 1n4007

1.2 Что означает диод 1N4007?

« 1 » обозначает 1 соединение.
« N » является регистрационным знаком EIA США ( Electronic Industries Association ), а диод с этой буквой указывает на то, что он был зарегистрирован в EIA США.
« 4007 » — регистрационный номер устройства в EIA США.

1,3 1N4007 Контакты и символ

PIN-код	Описание
1	Катод (-)
2	Анод (+)

1.4 1N4007 Основные параметры

• Стандартное восстановление
• Несущая способность при сильном ударе вперед: 30 А
• Максимальный прямой средний выпрямленный ток: 1,0 А
• Предельный параметр VRM≥50 В
• Максимальное выдерживаемое обратное напряжение: 1000 В
• Максимальный обратный ток утечки: 5 мкА
• Прямое падение напряжения: 0,7 В
• Максимальный обратный пиковый ток: 30 мкА
• Типичное тепловое сопротивление: 65°C/Вт
• Типовая емкость перехода: 15 пФ
• Рабочая температура: -50℃～+150℃
  Рис. 2. Прямой ток и напряжение

1,5 1N 4007 Особенности

• Низкий обратный ток утечки
• Устойчивость к сильным порывам вперед
• Гарантия высокотемпературной сварки
• 250 ℃/10 секунд, длина провода 0,375 дюйма (9,5 мм).
  (Стержень выдерживает тяговое усилие 5 фунтов (2,3 кг).)
• 1N 4007 Механические данные
• Клемма: луженый осевой провод
• Полярность: конец цветного кольца — катод
• Место установки: Любое



Ⅱ Сравнение диодов серии 1N4001-1N4007

Модель	Ток (А)	Максимальное периодическое направленное пиковое напряжение (В)	Максимальное среднеквадратичное значение напряжения (В)	Максимальное напряжение блокировки постоянного тока (В)
1N4001	1	50	35	50
1N4002	1	100	70	100
1N4003	1	200	140	200
1N4004	1	400	280	400
1N4005	1	600	420	600
1N4006	1	800	560	800
1N4007	1	1000	700	1000

---

Ⅲ Альтернативные модели

1N4007 можно заменить на 1N5408 и 1N5399 .

Если время обратного восстановления не требуется, можно также использовать FR107 и UF4007 .
Если требуется более высокая производительность, вместо нее можно использовать некоторые дополнительные лампы, такие как диоды Шоттки с быстрым восстановлением, которые могут улучшить характеристики источника питания, такие как 1SS294 , BAT54A , 1N5818 , SB540 , MBR1645 и так далее. Это может значительно улучшить низкочастотную характеристику источника питания.

Модель	Максимальное обратное пиковое напряжение (В)	Средний выпрямленный ток (А)	Макс. пиковый импульсный ток (А)	Максимальный обратный ток утечки (мкА)	Прямое падение напряжения (В)
1N5399	1000	1,5	50	5	1,5
1N5408	1000	3	200	5	1
РЛ157	1000	1,5	60	5	1,5
1N4007	1000	1	30	5	1

---



Ⅳ 1N4007 по сравнению с SM4007

1N4007 и SM4007 относятся к одной серии моделей. Отличие заключается в префиксе модели, то есть отличие отражается в форме упаковки. 4007 — выпрямительный диод, обычно используемый в низкочастотных источниках питания. Его ток составляет 1 А, а выдерживаемое напряжение — 1000 В. 1N4007 относится к серии выпрямительных диодов 1N4000. К аналогичным моделям этой серии относятся 1N4001, 1N4002, 1N4003, 1N4004, 1N4005,1N4006 и др. И главное отличие между ними заключается в выдерживаемом напряжении.
Обычно используемый пакет 1N4007 — это Двойной рядный пакет , который представляет собой DO-14 пакет . Но существуют разные пакеты для диодов одной и той же модельной серии, например, пакет микросхем SMA и пакет микросхем SOD123 . Различные корпуса одного и того же типа диода будут использовать префикс модели, чтобы различать их, и большинство SMD-компонентов будут указывать модель по коду. Например, код 4007 для пакета SMA — M7 , а код 4007 для пакета SOD123 — обычно 9. 0005 А7 . Еще одна разница в префиксе модели будет использоваться для обозначения разных производителей.

Рисунок 3. Пакет DO-41

Параметры SM4007 и 1N4007 абсолютно одинаковые, они тоже выпрямительные диоды (1А, 1000В), и их тоже разделят на мультимодели. Основное отличие от 1N4007 — упаковка. SM4007 представляет собой цилиндрическую пластиковую упаковку, которая является упаковкой DO213, но 4007 этой цилиндрической упаковки обычно не используется.
Хотя параметры различных корпусов диодов одного типа в основном одинаковы, при использовании диодов необходимо учитывать взаимосвязь между выдерживаемым напряжением и током. Возможны небольшие отличия в механизме изготовления диодов разных субкорпусов, которые будут иметь некоторую разницу в параметрах, например, термическом сопротивлении.



Ⅴ 1N4007 Примеры применения

5.1

Пример 1

Лампа выпрямителя промышленной частоты с медленным восстановлением 1N4007 используется для выпрямления обмотки питания основной управляющей ИС для решения проблемы высокого напряжения смещения в многоступенчатой ​​схеме. система намотки. Используя определенную микросхему в качестве источника питания DVB с 5 выходами, в процессе массового производства было обнаружено, что уровень брака был высоким, и симптомом было то, что источник питания не работает или икает. После проверки обнаружено, что напряжение питания микросхемы слишком высокое, и срабатывает механизм защиты микросхемы от перенапряжения.
Всем известно, что для источника питания с несколькими выходами достижение хорошей скорости перекрестной стабилизации является серьезным испытанием навыков проектирования трансформатора, и неизбежно слишком высокое напряжение обмотки источника смещения. При серийном производстве нескольких комплектов блоков питания изменение конструкции трансформатора, очевидно, не является хорошим решением.

Рис. 4. Цепь управления ИС

Также ограничено увеличение сопротивления последовательно включенного выпрямительного диода. Потому что его основная функция — отфильтровывать пиковое напряжение, а то, что заставляет ИС защищаться, — это высокое напряжение смещения обмотки. В это время отражается очарование медленной трубки выпрямителя. Заменить диод быстрого восстановления HER107 на 1N4007, проблема решена отлично. Из-за того, что нагрузка невелика, серьезных проблем при нормальном использовании схемы не возникнет.



5.2

Пример 2

В схеме поглощения УЗО в обратноходовом преобразователе используется медленная трубка 1N4007 для решения проблем пикового напряжения индуктивности рассеяния и электромагнитных помех на главном выключателе. Потому что, если конструкция трансформатора нецелесообразна, а индуктивность рассеяния велика, напряжение индуктивности рассеяния будет большим, когда трубка переключателя выключена. Между тем время генерации будет больше, что приведет к относительно большому напряжению MOS и чрезмерному электромагнитному излучению.

Рис. 5. Цепь поглощения УЗО

При использовании 1N4007 колебания стока полностью подавляются, а пиковое значение значительно снижается, что снижает напряжение МОП-транзистора и значительно улучшает электромагнитные помехи. Пик напряжения R1 станет больше, потому что время обратного восстановления 1N4007 больше, поэтому электричество C1 будет вызвано обратным потоком. Эксперименты показали, что уменьшение потерь R2 повысит эффективность источника питания, но фактические измерения не выявили повышения эффективности, поэтому здесь мы будем сохранять нейтралитет. Однако рефлюкс энергии действительно существует, и это показали как теоретический анализ, так и результаты реальных измерений. То есть 1N4007 будет выделять больше тепла, поэтому такое решение подходит для маломощных Flyback, для мощных не рекомендуется. Если в конструкции нагрузка по напряжению МОП относительно велика, а общая электромагнитная помеха превышает стандартную, вы также можете попробовать использовать 1N4007.



Ⅵ Часто задаваемые вопросы

1. Для чего используется диод 1N4007?
1N4007 представляет собой выпрямительный диод, разработанный специально для цепей, в которых необходимо преобразовывать переменный ток в постоянный . Он может пропускать ток до 1 А и имеет максимальное обратное напряжение (PIV) 1000 В.

2. Какой тип диода 1N4007?
Выпрямительный диод
1N4007 представляет собой выпрямительный диод , разработанный специально для цепей, в которых требуется преобразование переменного тока в постоянный. Он может пропускать токи до 1 А и имеет максимальное обратное напряжение (PIV) 1000 В.

3. В чем разница между in4001 и in4007?
Отличия : Пиковое повторяющееся обратное напряжение 1N4001 составляет 50 В, а 1N4007 — 1000 В. Среднеквадратичное обратное напряжение 1N4001 составляет 35 В, а 1N4007 — 700 В. Типичная емкость перехода 1N4001 составляет 15 пФ, а 1N4007 — 8 пФ.

4. Могу ли я заменить 1N4148 на 1N4007?
1N4148 и 1N4007 можно заменять друг другом при общем малом токе (ниже 100мА, обратном напряжении ниже 100В) и неважных случаях.

5. Можем ли мы использовать 1N4007 вместо 1N4001?
Да , 1N4007 может выдерживать более высокое обратное напряжение (Vr), 1000 В против 50 В.

6. Какой ток может выдержать диод 1N4007?
Максимум, что может провести диод за один раз 30 ампер .

7. Что такое 1N в диоде 1N4007?
1N означает Single Junction Semiconductor. 2N означает полупроводник с двойным переходом. 1 означает 1 соединение. Поскольку диод изготовлен из двух разных типов полупроводников P и N, между ними образуется переход.

8. Какое падение напряжения у 1N4007?
0,6 В — прямое падение напряжения 1N4007.

9. Что такое диод 1N4002?
1N4002 — это диод из семейства диодов 1N400x. Это серия диодов общего назначения . Диоды этой серии широко используются для выпрямления в электронных приборах, а также для других целей, таких как блокировка напряжения, повышение напряжения и т. д.

10. Что такое диод in4004?
1N4004 представляет собой выпрямительный диод с максимальной допустимой нагрузкой по току 1А и выдерживает пики до 30А.

11. Что такое диод М7?
Диод M7(1N4007) представляет собой универсальный выпрямитель M7 для поверхностного монтажа и имеет обратное напряжение от 50 до 1000 В при прямом токе 1,0 А. Ниже перечислены особенности: • Пластиковый пакет несет Лаборатория андеррайтеров. • Класс воспламеняемости 94В-О.

12. Как определить диод 4007?
Катодная клемма может быть обозначена как с помощью с помощью серой полосы, как показано на рисунке выше. Для диода 1N4007 максимальная допустимая нагрузка по току составляет 1 А, он выдерживает пики до 30 А. Следовательно, мы можем использовать это в цепях, рассчитанных на ток менее 1 А. Обратный ток составляет 5 мкА, что незначительно.

Usměrňovací dioda DC Components 1N4007

описание продукта

Diode Rectifier
Urrm: 1000V
If: 1A
Package: DO41

Parameters

40023

Diode Type	Rectifier Diode
Maximum Reverse Voltage Vr	1000V
Прямой ток If	1A
Монтаж	THT
Упаковка	DO41
1N4007
Производитель	DC Components
Вес	0,3G

Международная судоходство. . Цены рассчитываются при оформлении заказа, чтобы обеспечить справедливую цену. Обратите внимание, что время доставки сильно различается.

Если у вас есть конкретный запрос на доставку (или у вас есть собственный курьер), пожалуйста, свяжитесь с нами, прежде чем размещать заказ, и мы сделаем все возможное, чтобы поддержать вас.
Пожалуйста, имейте в виду, что мы находимся в Европе, и иногда мы не можем использовать вашего собственного курьера или способ доставки.



Если вы не получили свой заказ вовремя, немедленно свяжитесь с нами по адресу [email protected] или [email protected] для получения дополнительной помощи.



Доставка на а/я BOX

Пожалуйста, имейте в виду, что мы не отправляем посылки на P.O. КОРОБКА (из-за ограничений FedEx)
Если вы предоставите нам P.O. BOX в качестве адреса доставки, мы свяжемся с вами по обратному адресу и попросим вас указать другой адрес. Если вы не сообщите нам новый адрес, мы вернем вам деньги, и ваш заказ будет отменен.

Расчетное время доставки

США и Канада

Международный приоритет FedEx — 1 ~ 3 рабочих дней

Европа

Международный

4–5 рабочих дней, в зависимости от выбранной страны (для получения дополнительной информации свяжитесь с нами)



Таможенные сборы и налоги при международной доставке

Любые сборы и налоги оплачиваются покупателем. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо проблемы.



Доставка на чужой адрес

Вы можете отправить на любой адрес, если ваш платежный адрес правильный. Когда вы зарегистрируете свою учетную запись, у вас будет адресная книга, в которой вы можете хранить несколько адресов и отправлять на любой из них по вашему выбору.

Electron.com имеет право приостановить любые заказы, подозреваемые в мошеннической деятельности.







30-дневная политика возврата

Мы разрешаем вам вернуть все новые, неиспользованные и пригодные для повторного использования товары в их оригинальной упаковке в течение 30 дней с момента доставки для полного возмещения (за вычетом фактических затрат на доставку, которые мы понесли ). Естественно, если ваш возврат произошел из-за нашей ошибки, мы, конечно же, оплатим эти расходы по доставке. Если ваш запрос на возврат связан с дефектом или повреждением продукта, мы сначала будем работать с вами, чтобы отремонтировать продукт. Если ремонт невозможен, то мы будем работать с вами, чтобы заменить его.



Право на возврат Товар должен быть в неиспользованном , в новом состоянии и в оригинальной упаковке , чтобы иметь право на возмещение (пожалуйста, не собирайте и не модифицируйте продукт каким-либо образом). Персонализированные предметы не подлежат возврату . Сюда входят комплекты и любой линейный продукт, который мы нарезаем по длине.



Как обработать возврат?

1. Прежде чем вы сможете вернуть товар, пожалуйста, отправьте нам электронное письмо и укажите причину, по которой вы собираетесь вернуть товар.

2. Мы свяжемся с вами и предоставим дополнительную информацию и подтвердим, что принимаем возврат. Пожалуйста, не пропускайте шаг 1. Это сэкономит время нам обоим.

3. Ссылка на номер вашего заказа (например, «ESB0012856) на маркировке доставки или упаковку и верните его на:

Radio Plus, Spol. S R.O.
Netreba 1
277 45 45069
3333333333
277 45 4506
333333333333333333333923 777 45 4506
333333333333333333923 777 Чешская Республика



4. Когда я получу кредит?

Возврат кредитов выдается в течение 48 часов после получения и проверки товара – вы будете уведомлены по электронной почте.
