Диод 1N4007: харакреристики, аналоги и datasheet

По своим техническим характеристикам диод 1N4007 (указанные в datasheet) предназначен для преобразования переменного тока имеющего частоту не более 70 кГц. Он является кремниевым выпрямительным устройством общего применения. Обычно его используют в блоках питания различных бытовых электроприборов малой и средней мощности, например, в зарядных устройствах смартфонов и планшетов. Он отличается универсальностью и низкой ценой. Кроме этого стоит отметить хороший уровень взаимозаменяемости. 1N4007 может заменить любой диод из семейства 1n400x.

Цоколевка

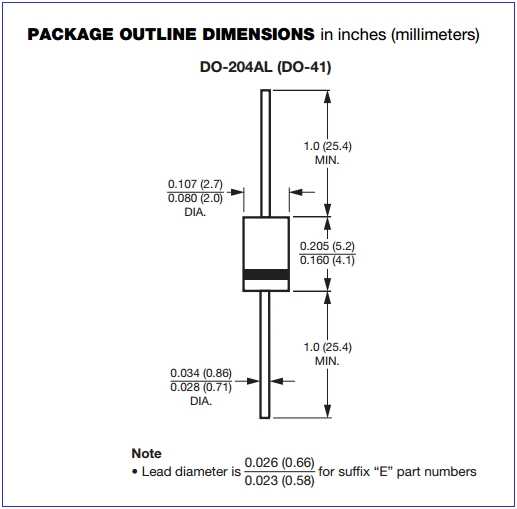

Распиновка диода 1N4007 изготовлена и выполнена в корпусе DO-204AL(DO-41). Возле катода имеется полоса, расположенная по периметру изделия. Расположение выводов можно уточнить по рисунку расположенному ниже.

Также эти изделия выпускаются в SMD корпусе DO-214. В данном типе корпуса 1N4007 имеет буквенно-цифровую маркировку М7. На изображении, расположенном внизу, приведена также маркировка устройства в упаковке DO-41. Здесь цифрой один обозначено название модели, в нашем случае это 1N4007. Выше, цифрой два, обозначен код производителя, и в самом низу находится дата выпуска в формате мм/гг.

Технические характеристики

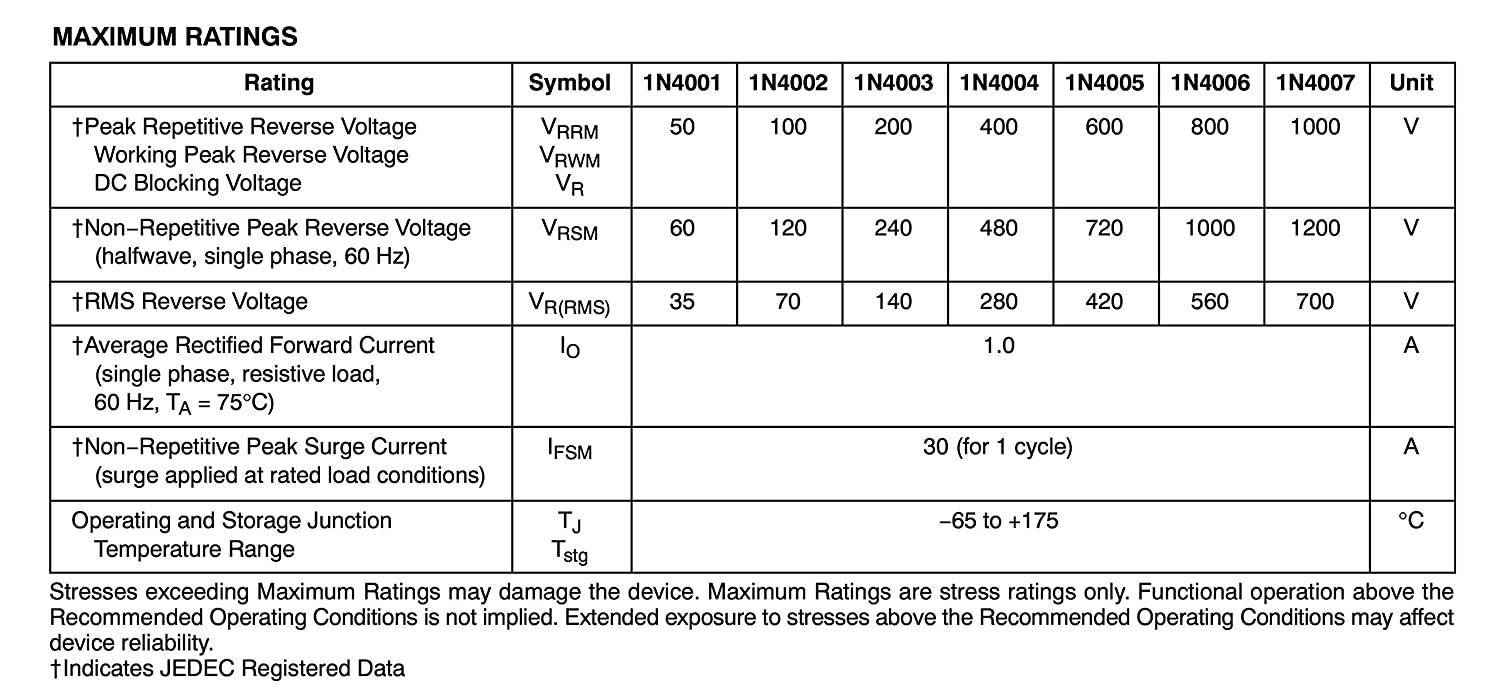

Рассмотрим предельно допустимые параметры диода 1N4007. Они измерялись в лаборатории при температуре окружающей среды +25^ОС. Максимальные параметры — это те за пределами которых может возникнуть повреждение устройства и превышать их нельзя ни при каких обстоятельствах.

• предельно допустимое кратковременное обратное напряжение V_RRM1000 В;
• наибольшее пиковое обратное напряжение (однофазная полуволна частотой 60 Гц) V_RMS1200 В;
• предельный выпрямленный постоянный прямой ток I_О (однофазный, частота 60 Гц, температура окружающей среды 75^ОС) 1 А;
• предельно допустимый импульсный прямой ток I_FSM30 А;
• максимально возможное прямое напряжение V_F1,1 В;
• максимальное среднее прямое падение напряжения за полный цикл 0,8 В;
• наибольший допустимый обратный ток при температуре 25 ^ОС I_R10 мА;
• наибольший допустимый обратный ток при температуре 100^ОС I_R50 мА;
• наибольший допустимый обратный ток I_R(AV)30 мА;
• температурный диапазон перехода T_J — от — 65 до + 175 ° C;
• диапазон температур хранения T_STG — от — 65 до + 175 ° C.

Паять диод можно низкотемпературным припоем, имеющим температуру плавления не более 220^ОС. Для этой цели подойдёт отечественный ПОС-61. Для того, чтобы исключить перегрев элемента весь процесс должен длиться не более 10 с.

Аналоги

Полностью идентичными аналогами 1N4007 являются следующие диоды: 1N2070, 1N3549, 1N4249, 1N5416, 1N5614, 1S1830, 1S1888, DS135D, ECG116, SY206, 1N3657GP, 1N3957, 1N4249GP, 1N4586GP, 1N5622, RL107, Rh2C. Среди ближайших аналогов можно назвать: BYD13M, BYW43, MPG06M. При отсутствии альтернатив рассматриваемый диод можно заменить, после проверки требуемых технических характеристик, на следующие устройства: 10D10, 10D4, AA1000, B1000, BYY37, D1201P, ED31010, EM1C, EM5010, M100M, S5277N, BY156, ED3008, RL11N4007.

Среди отечественных приборов оптимальным вариантом для замены является КД258Д. Данный диод по своим техническим данным не уступает, а иногда даже превосходит зарубежный 1N4007. Однако стоит он в несколько раз дороже рассматриваемого.

Также можно попробовать заменит на отечественные Д226, КД208, КД209, КД243 или КД105. Однако в этом случае нужно внимательно изучить схему устройства, в которой он будет работать, и убедиться в совместимости.

Производители

Много зарубежных компаний заняты производством диода 1n4007, (скачать datashee на него можно кликнув на название компании). Среди них можно назвать: DIOTEC SEMICONDUCTOR, DC COMPONENTS, DACO Semiconductor, VISHAY, YANGJIE TECHNOLOGY, TAIWAN SEMICONDUCTOR, ON SEMICONDUCTOR, Suntan Capacitors, Fairchild Semiconductor. На отечественном рынке радиокомпонентов можно встретить продукцию тех же фирм.

In4007 диод — характеристики. Что такое диод IN4007: назначение данного полупроводникового элемента.

Описание и применение диода 1n4007

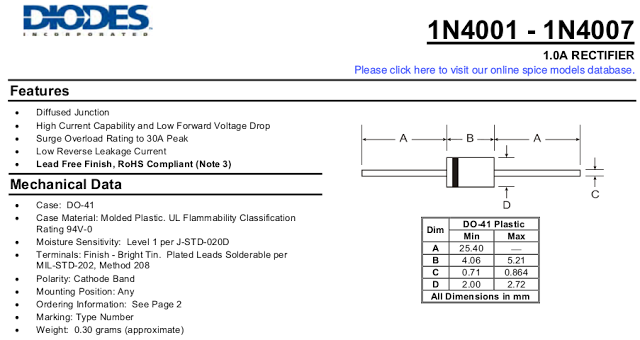

В даташите этого элемента указано, что он является выпрямительным маломощным кремниевым диодом, который производится в корпусе из негорючего пластика (тип D0-41). Конструкция, цоколевка и типовые размеры устройства приведены ниже.

Конструкция полупроводникового элемента

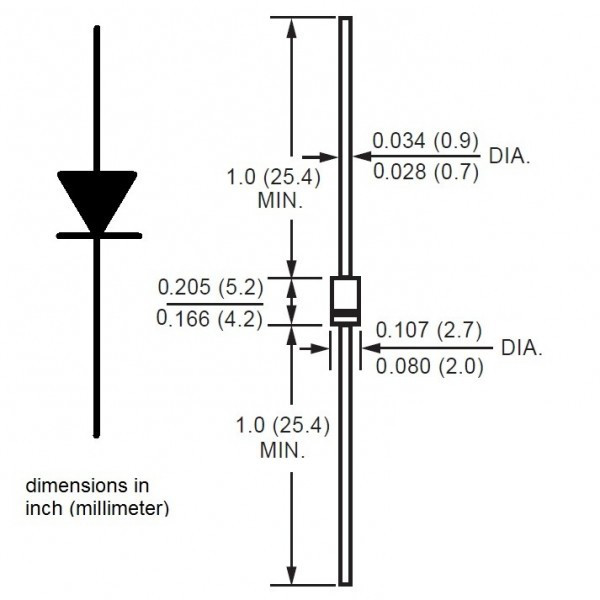

Допустимые отклонения в размерах приведены в таблице:

Обозначения на рисунке	Миллиметры		Дюймы
	min	Max	min	max
A	4,10	5,20	0,161	0,205
В	2,00	2,70	0,079	0,106
С	0,71	0,86	0,028	0,034
D	25,40	—	1,000	—
E	—	1.27	—	0.05

Эти полупроводники также выпускаются в стандартном smd-корпусе (тип  D0-214), что делает возможным их использование в миниатюрных электронных устройствах.

1N4007 (M7) в SMD исполнении (катод отмечен полоской на корпусе)

Типовые размеры в миллиметрах для элементов SMD исполнения приведены ниже.

Размеры корпуса D0-214

Основное назначение устройства – преобразование переменного напряжение с рабочей частотой не более 70 Гц. Данный вид кремневых полупроводниковых элементов применяется в цепях и блоках питания различных электронных приборов малой и средней мощности.

Корпус, цоколевка и размеры

Маркировка

Диод 1n4007 в корпусе УDO-41 имеет маркировку согласно требований американской системы EIA370 (JEDEC). Символы «1N» указывают на диод. А последние четыре цифры  «4007» на порядковый номер регистрации в этом стандарте.

У SMD-устройств в корпусе DO-214AC на внешней стороне нанесено «М7». Несколькими тонкими полосами отчерчена сторона с выводом катода.

Технические характеристики

Как вы понимаете, 1N4007 — один из самых популярных диодов, которые используются в наше время. Он используется во множествах зарядок для современных телефонных устройств, даже в тех, которые стоя порядка доллара и не имеют стабилизаторов или фильтров для уменьшения помех. Без 1N4007 — устройства не смогут обойтись.

В одном адаптере их ровно четыре штуки, на которых и собран с помощью 1n4007 диодный мост, который, собственно, и преобразовывает переменный ток в постоянный, переводя ток через себя только в одном направлении, полностью отсекая одну из имеющихся полярностей всего напряжения.

Размеры диодов

При этом в дешевых аналогичных зарядках некоторые производители экономят эти диоды, используя 1 вместо 4, заменяя их однополупериодным выпрямлением. При этом настоятельно рекомендуется использовать первый вариант, при общем напряжении более 1 Ватта. (А как узнать сколько Ватт ? Используй ваттметр.)

Нормальные диоды не способны противодействовать обратной лавины тока, так как они сделаны специально для выдерживания потока энергии, протекающий по этому элементу. Вывод катода обозначается на корпусной части специальным кольцом.

Ниже вы сможете ознакомиться с электрические и тепловые характеристики 1n4007.

Электрические характеристики

В электрические характеристики входит такие параметры, как прямое напряжение, а также сила обратного тока, общая емкость, максимальный обратный ток с определённой нагрузкой, а также среднее значение выпрямительного тока и пиковое повторяющее обратное напряжение.

• Прямое напряжение (VF) при 1,0А — 1.1 V.
• Обратный ток при 25°C — 5 μА.
• Общая емкость на частоте 1,0 МГц — 15 пФ.
• Максимальный обратный ток полной нагрузки при 75 °C — 30 μА.
• Средний выпрямленный прямой ток (ЕСЛИ (AV)) — 1А.
• Пиковое повторяющееся обратное напряжение 1n4007 1а 1000в.

У диода имеется высокая перегрузочная способность, а также низким уровнем падения напряжения, которая может иметь пиковое значение до 1,1 В. Наиболее максимальный импульсный поток имеет длительность равной 8,2 секунд, достигая напряжения в 30А.

Как уже указано выше типовая электрическая ёмкость перехода не должно превышать порядка 15 пФ. Это все учитывается при использовании частоты в размере 1МГц, а также постоянное напряжение равно 4В. Если говорить в теории, то скорость диода недопустима, таким образом они не имеют спрос для высокочастотных целей, так как это не регламентировано.

Ток утечки не будет превышать 5 мкА, но, если будет замечен прогрессивный рост температуры окружающей среды повышается и этот показатель. Например, при температуре более 75 градусов, вы сможете быть уверены в том, что оно увеличиться до 50 мкА. Поле этого происходит ухудшение производственных показателей, именно поэтому для эффективного использования вы должны применять стандартные 30% запаса от параметров. Кроме этого, следует правильно организовать охлаждение, которое производится за счет токонепроводящего термокомпаунда.

Рабочая частота мощности с использование высокого переменного напряжения составляет 60Гц. Чтобы ознакомится с предельными эксплуатационными значениями следует заглянуть в даташит, где указаны разные особенности эксплуатации.

Тепловые характеристики 1N4007

В тепловые характеристики входят рассеивающая мощность, а также удельное сопротивление как основные. Обе вышеуказанные характеристики имеют следующие значения, указанные ниже.

• Тепловое сопротивление — 50 °C/Вт.
• Рассеиваемая мощность — 3 Вт.

Кратко о достоинствах

Следует признать, что модельный ряд 1n400x получился довольно удачным. Отличные характеристики для своего класса, универсальность и самая низкая цена по сравнению с аналогами, сыграли немаловажную роль в популярности диодов этой серии.

Также следует отметить высокий уровень взаимозаменяемости, в частности элемент 1N4007 можно смело устанавливать в качестве альтернативы любой модели этого семейства.

Как подключить Диод 1n4007?

Для того, чтобы произвести монтаж следует использовать специальную выводную схему, при использовании любого положения детали. Процесс пайки происходит низкотемпературным припоем, где точка плавления должна быть менее 210 градусов Цельсии. Кроме этого, сам процесс должен быть около 10 секунд, иначе произойдет перегрев данного элемента.

При этом стоит учесть то, что в даташит 1n4007 указана максимально допустимая температура около 260 градусов, при этом на практике можно понять то, что не следует рисковать и добивать именно такой температуры. Лучше уменьшить температуру, чем испортить деталь, а после чего тратить время чтобы выпаивать её обратно.

Методика, используемая для его монтажа — поверхностная установка, которая используется специально для такой цепи. При пайке надо использовать специальную паяльную пасту.

Как проверить 1N-4007

Проще всего этот компонент проверить с помощью мультиметра в режиме диодной прозвонки. На галетном переключателе (барабане) он обозначается символом этого электронного компонента. Тест выполняется в 2 этапа. В одном случае красный щуп прибора подключается к аноду, а чёрный – к катоду диода. Мультиметр должен показать падение напряжения в 600-700 мВ. Во втором случае полярность подключения меняется, т.е. красный – на катод, чёрный – на анод. Прибор покажет «1». Это означает, что в таком направлении диод не проводит ток. Если оба этих условия выполняются, то деталь считается исправной.

Обратите внимание! Существует такое понятие, как плавающая неисправность. При этой проблеме деталь может то работать, то не работать без ведомых причин. Т.е. при тесте диод покажет себя как исправный, но на деле он будет сгоревшим. К счастью, такие неисправности случаются крайне редко.

Как безопасно эксплуатировать диоды для запуска на длительный период?

Для того, чтобы вы смогли получить наибольший эксплуатационный период работы диода, следует оставаться в рамках напряжения от 30 до 40В, что является ниже его наибольшего повторяющегося обратного напряжения. Подключение проводится с соблюдением полярности, а также нагрузка на сеть не должна быть выше 1А. Эксплуатировать их нужно в температурном диапазоне от -55 до +175 градусов Цельсии.

Аналоги IN4007 и другие диоды

Можно, кстати, упомянуть и об аналогах, которые существуют на рынке и которые способны заменить данный элемент в случае необходимости, и в случае его отсутствия под рукой.

Отечественные аналоги

Один из наиболее подходящих вариантов для замены – это русский компонент КД258Д. Он имеет такое же, как у 4007, обратное напряжение в 1000 В. При этом его прямой ток составляет 3 А, что троекратно превосходит заменяемый компонент. Внимание стоит обратить на температуру. 1N-4007 способен работать при 150 C, а КД258Д выдерживает всего 85.

Зарубежные аналоги 1N-4007

Импортные производители могут похвастаться более широким перечнем деталей, пригодных для замены неисправного диода. К примеру, схожими характеристиками обладает 1N-1236. Его максимальное напряжение несколько уступает 4007 и составляет 800 В, а прямой ток превосходит 1,6 А. Гораздо мощнее будет 1N-1925 – 800 В / 4 А. Если принципиально рабочее напряжение, то сгодится 1N-2193 – 1000 В / 3 А.

Другие диоды

Диод Д242

Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.

Постоянное обратное напряжение (max. ) — 100 В

Постоянный прямой ток (max.) — 10 А

Прямое напряжение (mid.) — 1,25 В

Рабочая температура — -65…+130°C

Обратный ток (mid.) — не более 3 mA

Граничная частота — 1 кГц

Вес (со всеми дополняющими) — 18 г

Вес (только диод) — 12 г

Модификации: Д242а, Д242б

Диод Д226

Маломощный диод. Вся серия (Д226, Д226а — Д226е) представляет собой кремниевые устройства в корпусе из стекла и металла. Обладают гибкими выводами, а на корпусе имеется цоколевка. Выход для катода (1мм) немного толще выхода для анода (0,8мм). Может применяться для снижения напряжения в лампах накаливания. В кодировке может быть замена Д (сплавные) на МД (диффузионные).

Обратное импульсное напряжение (max.) — 400 В

Прямой ток (max.) — 300 mA

Прямое напряжение (max.) — 1 В

Обратный ток — 100 mkA

Рабочая частота (max.) — 1кГц

Рабочая температура (max.) — 80°C

Корпус: Д-7

Серия устройств IN4001-IN4007

Следует помнить, что представленный элемент IN4007 является лишь одним из представителей довольно большого семейства устройств такого класса. Кроме этой модели, существуют и другие, наименования которых варьируются от модели IN4001 до IN4006. Какие ещё модели находятся в представленном диапазоне можно легко догадаться, так как во всей этой серии меняется только последний индекс. По нему, кстати, можно узнать больше и о самом устройстве. Дело в том, что чем меньше последний индекс в названии диода, тем меньше полупроводниковый элемент, использующийся в устройстве.

Представители этого семейства устройств, в процессе их эксплуатации продемонстрировали интересное свойство, которое заключается в том, что они способны изменять свою ёмкость. Данный показатель напрямую зависит от величины обратного напряжения, которое было приложено к устройству. Исходя из этого интересного качества, мастера пришли к выводу, что данные элементы можно применять в качестве временных заменителей варикапов.

Кстати, между прочим, IN4007 может быть использован в качестве заменителя всех предыдущих устройств данной серии, так как является самым мощным из них, что можно определить по самому высокому последнему индексу. Поэтому в случае отсутствия диодов этой серии, но с другим индексом, можно с лёгкостью выйти из ситуации, заменив их диодом IN4007, который является наиболее универсальным.

Где можно приобрести?

Если вы не знаете, где купить 1n4007, то следует знать, что такие диоды имеют высокий спрос, именно поэтому найти их в наше время не так сложно. Основные продавцы по оптимальным ценам находятся на всеми известной площадке АлиЭкспресс, где вы можете приобрести их по низкой цене.

Приобретая их у сторонних продавцов, вы сможете ощутить на себя слишком большие затраты, которые несоизмеримо крупные в отличие от покупки его на АлиЭкспресс.

Производители

Много зарубежных компаний заняты производством диода 1n4007. Среди них можно назвать: DIOTEC SEMICONDUCTOR, DC COMPONENTS, DACO Semiconductor, VISHAY, YANGJIE TECHNOLOGY, TAIWA SEMICONDUCTOR, ON SEMICONDUCTOR, Suntan Capacitors, Fairchild Semiconductor. На отечественном рынке радиокомпонентов можно встретить продукцию тех же фирм.

Заключение

Диод IN 4007 очень часто употребляется для разнообразных модификаций блоков питания. Данный полупроводниковый элемент впору назвать и впрямь незаменимым, если нужна основа или восстановление таких девайсов. К тому же, в силу собственной универсальности, IN 4007 может заменить собой каждую модель из своего окружения.

Диод выпрямиткльный IN 4007 показал себя гаджетом чрезвычайно надёжным, многоцелевым, да и стоит он релятивно недорого. Цена вполне приемлема, что делает его недорогим для любого пользователя. При учёте абсолютно всех вышеуказанных преимуществ, неудивительно почему представленный полупроводниковый элемент настолько востребован, даже несмотря на обилие дешевых и надежных диодных матриц.

Источники

• https://www.asutpp.ru/diod-1n4007-tehnicheskie-harakteristiki.html
• https://radiosvod.ru/diod/1n400
• https://shematok.ru/diody/1n4007
• https://www.RusElectronic.com/1n4007/
• https://amperof.ru/teoriya/diod-1n4007. html
• https://kupi-elektriku.ru/dlya-proizvodstva/chto-takoe-diod-in4007-naznachenie-harakteristiki-dannogo-poluprovodnikovogo-elementa-dostoinstva-i-analogi/
• https://zen.yandex.ru/media/id/5c615e3c9e391400ae5f8253/harakteristiki-diodov-1n4007-d242-d226-kd202v-5d0b08aa5dfdff00afebb738
• https://mirshem.ru/1n4007/
• https://instrument.guru/elektronika/otlichitelnye-harakteristiki-dioda-in4007-analogi-tsena-markirovka.html





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Что нужно знать о диоде 1N4007

Каталог

Введение

Ⅰ Что такое диод 1N4007? 2.1 0

2.2 Время восстановления Revere

Ⅲ 1N4007 Характеристики и характеристики диода

Ⅳ Применение диода 1N4007

Ⅴ Замена диода 1N4007 и аналог

9000 2 Ⅵ 1N4007 Пример схемы диода

6. 1 1N4007 в режиме прямого и обратного смещения

6.2 1N4007 в качестве регулятора напряжения

Ⅶ Как работает диод 1N4007?

Ⅷ Как проверить диод 1N4007？

Ⅸ Часто задаваемые вопросы

1. Когда диод IN4007 вызывает короткое замыкание?

2. В чем разница между диодами 1N4001 и 1N4007?

3. Является ли 1N4007 диодом Шоттки?

4. Для чего используется диод 1N4001?

5. Что такое 1N в диоде 1N4007?

6. Какой ток может выдержать диод 1N4007?

7. Могу ли я заменить 1N4001 на 1N4007?

8. В чем разница между диодом и диодом Шоттки?

9. Что такое диод 1N5408?

10. Что такое диод 1А?

11. Каковы особенности распиновки диода 1N4007?

12. Что такое прямое падение напряжения 1N4007?

13. Когда 1N4007 действует как короткое замыкание?

14. Когда диод IN4007 вызывает короткое замыкание?

15. Каковы характеристики прямого тока диода?

16. Где можно использовать 1N4007?

17. Цена диода 1N4007 и где купить

18. Каков рейтинг PIV диода 1n4007?

19. Можно ли заменить диод B5819 на 1N4007?

I Введение

Диод  – широко распространенный полупроводниковый прибор с PN-переходом в области микроэлектроники. Потому что он сделан из компонентов P и N. Он работает как односторонний переключатель, позволяя току течь в одном направлении и останавливая его в другом.

1N4007  диод  является членом кремниевого семейства серии 1N400X. Это выпрямительный диод общего назначения, который преобразует сигналы переменного тока (AC) в сигналы постоянного тока (DC) в электротехнических изделиях.

В этом руководстве будут обсуждаться его распиновка, функции, спецификации, примеры схем и области применения.

Awesome Electronic Idea с переключателем, светодиодом, диодом 1N4007

Ⅰ Что такое диод 1N4007 ?

Диод IN4007  – это устройство, которое позволяет электричеству проходить только в одном направлении. Другими словами, ток должен всегда проходить от анода к катоду. Максимальный допустимый ток диода 1N4007 составляет 1 А, и он может выдерживать пики до 30 А.

Поскольку эти диоды пропускают электрический ток только в одном направлении, они используются для преобразования переменного тока (AC) в постоянный ток (DC). При построении выпрямителя очень важно использовать для этой цели правильный диод; в противном случае цепь может быть повреждена.

Ⅱ 1N4007 Диод Распиновка

На рисунке ниже показано s вывод логического символа диода 1N4007 :

вывод логического символа диода 1N4007



Когда напряжение на аноде превышает напряжение на катоде, говорят, что диод «смещен в прямом направлении», потому что электрический ток «течет вперед». В состоянии прямого смещения максимальный ток, который диод может стабильно проводить, составляет 1 ампер.

Теоретически, когда напряжение на катоде превышает напряжение на аноде, диод не будет проводить электрический ток. На самом деле в этих условиях диод проводит небольшой ток. Если перепад напряжения станет достаточно большим, ток через диод увеличится, и диод выйдет из строя.

Схема выводов 1N4007

Конфигурация выводов 1N4007 следующая:

• Контакт 1, Анод, Ток поступает всегда через Анод
• Контакт 2 является катодом, и ток всегда выходит через катод.

2.1 1N4007   Конфигурация диодов

В следующих таблицах перечислены контакты анодных и катодных клемм:

902 93

Название контакта	Описание
Анод	Клемма +Ve для подключения.
Катод	-Ве терминал для подключения.

2.2 Время восстановления в обратном направлении

1N4007 , как и другие диоды, требует обратного времени восстановления для восстановления после переключения из режима прямого смещения в режим обратного смещения. Во время обратного восстановления диод генерирует большой обратный ток, который выделяет тепло. Чем выше частота входного сигнала, тем дольше диод восстанавливает свое состояние. Из-за длительного периода восстановления 1N4007 является низкочастотным диодом. В результате его следует использовать только для низкочастотных приложений.

Ⅲ   1N4007 Диод Характеристики и характеристики

• Прямой ток в среднем: 1 А 9027 6
• Пиковый прямой ток в неповторяющемся режиме: 30 А
• Неповторяющийся пиковый прямой ток: 30 А
• Рабочая температура перехода: -550C – 1750C
• Обратный ток: 5 мкА
• Тип упаковки: DO-41
• Рассеиваемая мощность: 3 Вт
• Прямое напряжение: 1,1 В

Ниже перечислены некоторые другие характеристики:

1. Ускоренное падение напряжения
2. Максимальная допустимая нагрузка по току
3. Обратный ток практически отсутствует.
4. Чрезвычайно высокое обратное пиковое напряжение

Описание упаковки производителя	ГЕРМЕТИЧНАЯ УПАКОВКА-2
Статус	Снято с производства
Тип диода	ВЫПРЯМИТЕЛЬНЫЙ ДИОД
Соединение корпуса	ИЗОЛИРОВАННЫЙ
Конфигурация	ОДИНОЧНЫЙ
Материал диодного элемента	СИЛИКОН
Максимальное прямое напряжение (VF)	1,1 В
Код JEDEC-95	ДО-41
JESD-30 Код	О-ХАЛФ-W2
Non-repive Pk Forward Current-Max	30,0 А
Количество элементов	1,0
Количество фаз	1,0
Количество терминалов	2
Минимальная рабочая температура	-65,0 Цел.
Максимальная рабочая температура	175,0 Цел.
Максимальный выходной ток	1,0 А
Материал корпуса упаковки	НЕУКАЗАНО
Форма упаковки	КРУГЛЫЙ
Тип упаковки	ДЛИННАЯ ФОРМА
Пиковая температура оплавления (цели)	НЕ УКАЗАНО
Квалификационный статус	Не соответствует требованиям
Rep Pk Обратное напряжение — макс.	1000,0 В
Подкатегория	Выпрямительные диоды
Поверхностный монтаж	НЕТ
Терминальная форма	ПРОВОД
Положение терминала	ОСЕВОЙ
[email protected] Максимальная температура оплавления (с)	НЕ УКАЗАНО

Технические характеристики



Ⅳ   Применение диода 1N4007 902 09

• Можно использовать, чтобы избежать проблемы обратной полярности.
• Выпрямители (полупериодные и двухполупериодные)
• Используется в качестве защиты.
• Регуляторы расхода тока

Ⅴ   1N4007 Диод Замена и аналог

1N4007 9020 6  d йод  имеет следующие эквиваленты: 1N4148 , 1N4733A, 1N5408, 1N5822, Стабилитроны .

Если вы работаете под напряжением 400 В, вы можете использовать 1N4004, если вы работаете под напряжением 600 В, вы можете использовать 1N4005, а если вы работаете под напряжением 800 В, вы можете использовать 1N4006; остальные значения 1N4007 точно такие же. Однако, если вы работаете при напряжении более 800 В и менее 1000 В, вы можете использовать диоды HER208, HER158, FR207 и FR107 в качестве аналогов. Если вы работаете выше 1000 В, вы можете заменить EM520, EM513 и 1N539.9.

Пожалуйста, поймите их различия, сравнив таблицы данных, распиновку и приложения, прежде чем выбрать замену.

Ⅵ   1N4007 Диод Пример схемы

В этой части мы рассмотрим несколько 1N40 07

диод образцы цепей:

6.1 1N4007 в прямом и обратном направлении Режим

Говорят, что диод 1N4007 смещен в прямом направлении, когда входное напряжение, подаваемое на анодный вывод, больше, чем входное напряжение, подаваемое на катодный вывод. Когда входное напряжение превышает 0,6 вольта, происходит короткое замыкание диода IN4007. Прямое падение напряжения 1N4007 составляет 0,6 В.

Следующая симуляция proteus является превосходной демонстрацией концепции переключения диода:

Две схемы представляют состояния диода. Первая схема изображает диод в состоянии прямого смещения. Анод подключается к источнику питания, а катод — к земле. В результате анод диода имеет более высокий потенциал, чем катод, что позволяет току превышать его область обеднения.

Светодиод загорается, когда через него проходит ток.

Вторая схема, с другой стороны, показывает сценарий с обратным смещением, в котором ток не может течь из-за обедненной области, и светодиод не светится.

6.2 1N4007 в качестве регулятора напряжения

На этой схеме показано, как использовать диоды 1N4007 в качестве стабилизатора напряжения. На схеме изображен регулятор напряжения:

Диод имеет зону обеднения, и при прохождении барьера напряжение падает на 0,6 Вольта. Используя это падение потенциала, мы можем создать регулятор напряжения, отвечающий нашим потребностям.

Десять диодов 1N4007 соединены встречно-параллельно, чтобы получить 3 вольта от 9-вольтового источника питания. Когда прямой ток течет от первого диода через анод к катоду, напряжение на первом диоде уменьшается на 0,6 В, а входное напряжение для второго диода составляет 9-0,6 = 8,4 В. Аналогичный процесс происходит для каждого диода, и входное напряжение постепенно уменьшается с 9 вольт до необходимых 3 вольт, что позволяет использовать его для питания любого электронного устройства, требующего 3 вольта.

Это не рекомендуемая схема для реальных проектов, но приведен пример схемы для демонстрации использования диода 1N4007.

Ⅶ   Как Работает ли 1N4007 Диод W ?

ON Semiconductor’s 1N4007 — диод общего назначения. Это часто встречается в выпрямителях и источниках питания. Компактный размер этих диодов делает их подходящими для приложений с ограниченным пространством. Схема ниже представляет собой полную схему мостового диодного выпрямителя, которая преобразует переменного тока  напряжения до  постоянного тока  напряжения. Полный мост состоит из четырех диодов, которые включаются и выключаются через равные промежутки времени в течение положительных и отрицательных полупериодов напряжения переменного тока для создания сигнала постоянного тока на выходе выпрямителя.

Схема приложения 1N4007

Ⅷ   Как проверить диод 1N4007 ？

Диод 1N4007 — это тип электрического компонента, который позволяет току течь только в одном направлении. Когда ток меняет направление, диод останавливает его. Диод 1N4007 представляет собой компактное устройство общего назначения, рассчитанное на ток до 1 ампера и напряжение до 1000 вольт. Диод, как и любой другой электрический компонент, может выйти из строя. Он может либо не открываться и проводить ток в любом направлении, либо он может закорачиваться и проводить ток в обоих направлениях. Кроме того, диод может значительно протечь в обратном направлении. Для проверки диода 1N4007 можно использовать мультиметр, батарейку и маломощный резистор.

• Диод — это электрический компонент, пропускающий ток только в одном направлении.

Внимательно осмотрите диод 1N4007 и обратите внимание на наличие белого кольца на одном конце устройства. Это обозначает катодный конец диода. Анод находится на другом конце.

• Внимательно осмотрите диод 1N4007 и обратите внимание на наличие белого кольца на одном конце прибора.

Включите мультиметр и отрегулируйте функциональную ручку, чтобы измерить сопротивление. Убедитесь, что черный провод щупа подключен к общему или отрицательному разъему измерителя, а красный щуп подключен к положительному разъему.

Подсоедините черный щуп мультиметра к катоду 1N4007. Это полосатая или полосатая сторона. Подсоедините красный щуп к анодному выводу диода. Может оказаться удобным обернуть выводы диода вокруг наконечников пробника. Прикосновение пальцами к кончикам зонда или выводам может привести к искажению показаний прибора, поскольку сопротивление вашего тела искажает показания. Измеритель должен отображать 0 или очень низкое значение, например 1 Ом. Если вы читаете высокое сопротивление, диод внутренне треснул, поэтому выбросьте его.

Поменяйте местами провода щупа на диоде так, чтобы черный щуп касался провода анода, а красный щуп касался катода. Измеритель должен теперь показать чрезвычайно высокое сопротивление. Измеритель может отображать «OL» для перегрузки или что-то подобное, чтобы указать сопротивление, которое слишком велико для показаний измерителя. Если сопротивление слишком низкое, диод закорочен и, следовательно, неисправен.

• Поменяйте местами провода щупа на диоде так, чтобы черный щуп касался вывода анода, а красный щуп касался катода.

Снимите диод с наконечников щупов измерителя. Выберите миллиампер постоянного тока (тысячные доли ампера) или микроампер на селекторной ручке измерителя (миллионные доли ампера). Оберните или обожмите один вывод резистора на 470 Ом к положительной клемме батарейного зажима AA. Соедините катодный вывод диода со свободным выводом резистора. Оберните анод вокруг положительного наконечника щупа мультиметра. Подсоедините отрицательный наконечник щупа мультиметра к отрицательной клемме зажима батареи. Вставьте новую батарейку типа АА в зажим. Должно быть получено показание тока не более 5 микроампер. Если показания счетчика значительно превышают это значение, диод неисправен и его следует заменить.

Ⅸ FAQ

1. Когда IN 4007 D йод A ct as a S hort C ircuit?

Каково назначение диода 1N4007 ? Выпрямительный диод 1N4007 предназначен для использования в цепях, требующих преобразования переменного тока в постоянный. Он имеет максимальное обратное напряжение (PIV) 1000 В и может пропускать ток до 1 А.

2. Что такое D разница B между 1N4001 и 1N4007 D йодами ?

Пиковое повторяющееся обратное напряжение для 1N4001 составляет 50 В, а для 1N4007 — 1000 В. Среднеквадратичное обратное напряжение 1N4001 составляет 35 В, а среднеквадратичное обратное напряжение , 1N4007 и  – 700 В. 1N4001 имеет типичную емкость перехода 15 пФ, а 1N4007 имеет емкость 8 пФ.

3. Является ли 1N4007 Шоттки D йод?

1N4007 — выпрямительный диод с PN-переходом. Диод Шоттки 1N5819 имеет два контакта, пиковый ток 25 ампер и диапазон рабочих температур от -65°C до +125°C. Он часто используется в высокочастотных устройствах, таких как инверторы и преобразователи постоянного тока.

4. Для чего нужен 1N4001 D йод U ?

Серия 1N400x (или 1N4001  или 1N4000) представляет собой известное семейство одноамперных кремниевых выпрямительных диодов общего назначения, которые широко используются в адаптерах переменного тока для обычных бытовых приборов. Его запирающее напряжение колеблется от 50 до 1000 вольт (1N4001) (1N4007).

5. Что такое 1N в йоде 1N4007 D ?

1N — это сокращение от Single Junction Semiconductor. 2N — это аббревиатура от Double Junction Semiconductor. 1 обозначает одиночный перекресток. Поскольку диод состоит из полупроводников двух различных типов P и N, между ними образуется переход.

6. Сколько C urrent может 1N4007 D йод H andle?

Наибольший ток, который диод может пропускать одновременно, составляет 30 ампер.

7. Могу ли я R заменить 1N4001 на 1N4007?

Да. 1N4007  может выдерживать большее обратное напряжение (Vr), 1000 В, по сравнению с 50 В.

8. Что такое D разница B между D йод и Шоттки 902 05 Д йод?

Диод Шоттки, как и другие диоды, регулирует направление тока в цепи. Однако, в отличие от обычных диодов, диод Шоттки отличается низким прямым напряжением и возможностью быстрого переключения. В результате они являются отличным решением для радиочастотных приложений и любых устройств, требующих низкого напряжения.

9. Что такое йод 1N5408 D ?

Diode Inc 1N5408  диод  – это выпрямитель общего назначения с осевыми выводами в корпусе DO-201AD. Устройство имеет диффузный переход, способность выдерживать большие токи и малые прямые и обратные токи утечки. Vrrm (максимальное повторное обратное напряжение) 1кВ. IFSM 200A с неповторяющимся прямым импульсным током.

10. Что такое йод 1A D ?

Эти диоды общего назначения 1N4001 имеют широкий спектр применения. Диоды пропускают ток только в одном направлении (от анода к катоду). Эти диоды, которые обычно используются для коррекции напряжения, также могут использоваться для защиты от напряжения обратной полярности. Доступен прямой ток 1 ампер с максимальным скачком тока 30 ампер. Два диода в упаковке.

11. Что такое F ест 1N4007 D йод P вых?

Технические характеристики 1N4007 1000 В в качестве пикового обратного напряжения 2 Прямой ток в среднем: 1 А Пиковый прямой ток (неповторяющийся): 30 А 4 Рабочая температура перехода: от -550°C до 1750°C 5 Рассеиваемая мощность 1,1 В в прямом направлении 5 мкА Обратный ток DO-41 представляет собой корпус DO-41.

12. Что такое F orward D rop V oltage 1N4007?

Когда обеспечиваемое входное напряжение превышает 0,6 вольт, происходит короткое замыкание диода IN4007 . Прямое падение напряжения 1N4007 составляет 0,6 В. Следующая симуляция proteus является превосходной демонстрацией концепции переключения диода: две схемы представляют состояния диода.

13. Когда 1N4007 A ct как S C раздражение?

Прямое и обратное смещение 1N4007. Говорят, что диод смещен в прямом направлении, когда входное напряжение, подаваемое на вывод анода, больше, чем входное напряжение, подаваемое на вывод катода. Когда входное напряжение превышает 0,6 вольта, происходит короткое замыкание диода IN4007. Прямое падение напряжения 1N4007 составляет 0,6 В.

14. Когда действует В 4007 Д йод А ct as a S hort C ircuit?

Когда входное напряжение превышает 0,6 В, происходит короткое замыкание диода IN4007. Прямое падение напряжения 1N4007 составляет 0,6 В. Следующая симуляция proteus является превосходной демонстрацией концепции диодного переключения:

Спецификация диода из технического описания

15.  205 текущий С характеристика D йода?

После 0,7 В входного напряжения увеличение входного тока происходит довольно быстро, а (VF) почти постоянно. Из-за потери напряжения внутреннего сопротивления или динамического сопротивления приращение входного напряжения меньше, а прямое постоянно увеличивается. На кривой (а) есть три различные точки А, В и С.

16.  Где w e c Используйте 1N4007 ?

1N4007  может использоваться в нескольких цепях; он часто предназначен для выпрямления общего назначения, но его также можно использовать в любой цепи, требующей блокировки напряжения, блокировки скачков напряжения и т. д. Это также полезно в цифровых логических схемах.

17. Цена 1N4007 Диод и Вт здесь к В 9020 5 уй

Электронные компоненты этого типа чрезвычайно дешевы и стоят всего несколько евроцентов. В результате они вполне доступны по цене. Вы можете найти их в специализированных магазинах электроники или в Интернете на таких сайтах, как Amazon.

18.   Что такое PIV R йода 1n4007 D ?

Когда на диод 1n4007 воздействует любое обратное напряжение, это максимальное обратное напряжение, которое он может выдержать. Как правило, при использовании диодов в приложениях с сигналами переменного тока (например, в выпрямителях) мы должны выбирать диод с высоким обратным напряжением пробоя, чтобы выжить.

19.  Могу ли я R заменить йод B5819 D на 1N4007?

B5819 представляет собой диод Шоттки на 1 А с номинальным обратным напряжением 40 вольт и предназначен для использования в высокоскоростных импульсных источниках питания. Это компонент поверхностного монтажа. Диод 1N4007  — это типичный кремниевый диод с выводами, работающий при токе 1 А и напряжении 1000 В. Время обратного восстановления составляет 2 секунды (что является значительной продолжительностью). Он не будет работать должным образом с высокоскоростным импульсным источником питания. Он предназначен для низкочастотных высоковольтных приложений. Digikey поставляет B5819диоды по доступной цене. Mouser — еще один продавец, которым я иногда пользуюсь. Почта будет намного дороже, чем запчасть.

Поделиться 4007 диод

В микроэлектронике диод представляет собой типичный полупроводниковый прибор с PN-переходом. Потому что присутствуют компоненты P и N. Как односторонний переключатель, он контролирует поток электричества, позволяя ему двигаться в одном направлении и не позволяя ему двигаться в другом.

Кремниевый диод 1N4007 является частью серии 1N400X. Это выпрямительный диод, используемый в электротехнической продукции для преобразования сигналов переменного тока (AC) в сигналы постоянного тока (DC). d

Содержание

Что такое диод 1N4007?

Компонент, допускающий только одно направление электрического потока, — это диод IN4007. Другими словами, ток должен всегда течь от анода к катоду. Диод 1N4007 может выдерживать пиковые токи до 30 А и имеет максимальную допустимую нагрузку по току 1 А.

Эти диоды преобразуют переменный ток в постоянный, поскольку они пропускают электрический ток только в одном направлении. Использование подходящего диода при создании выпрямителя имеет решающее значение, потому что цепь может быть повреждена, если вы этого не сделаете.

1N4007 Схема контактов диода

Схема контактов логического символа диода 1N4007 показана на схеме ниже:

Когда напряжение на аноде больше, чем напряжение на катоде, говорят, что диод смещен в прямом направлении. ” Это связано с тем, что в этой точке электрический ток «течет вперед». Состояние диода с прямым смещением имеет максимальный постоянный ток проводимости 1 ампер.

Теоретически диод не будет проводить электрический ток, если напряжение катода выше напряжения анода. Диод позволяет протекать только очень небольшому току, когда существуют эти условия. Диод выйдет из строя, если перепад напряжения слишком значителен и вызовет рост тока через него.

Revere Recovery Time

При переключении с прямого на обратное смещение 1N4007, как и другие диоды, нуждается в периоде восстановления в обратном направлении. Диод производит значительный обратный ток во время обратного восстановления, из-за чего он нагревается. Диоду требуется больше времени для восстановления после входного сигнала с более высокой частотой. Диод 1N4007 имеет низкую частоту из-за длительного времени восстановления. Единственными приложениями, для которых его следует использовать, являются низкочастотные.

Как проверить диод 1N4007？

Электрическая часть, допускающая протекание тока только в одном направлении, называется диодом 1N4007. Диод останавливает ток при изменении полярности. Диод 1N4007 представляет собой небольшой универсальный компонент с максимальным рабочим напряжением 1000 вольт и максимальным рабочим током 1 ампер. Диод может выйти из строя, как и любой другой электрический компонент. Он может либо закоротить и провести электричество в любом направлении, либо не открыться, проводя ток в обоих направлениях. Диод также может сильно протечь в другом направлении. Диод 1N4007 можно проверить с помощью батареи, вольтметра и маломощного резистора.

Электрический компонент, известный как диод, пропускает ток только в одном направлении.

На одном конце диода 1N4007 можно увидеть белое кольцо, если внимательно присмотреться. Это обозначает конец катода диода. На противоположном конце находится анод.

На одном конце диода 1N4007 можно увидеть белое кольцо, если обратить на него пристальное внимание.

После включения мультиметра поверните функциональную ручку, чтобы определить сопротивление. Убедитесь, что красный щуп подключен к положительному разъему, а черный провод датчика подключен к общему или отрицательному разъему измерителя.

Катодный провод 1N407 должен быть подключен к черному щупу мультиметра. На этой стороне есть полосы или полосы. Анодный вывод диода должен быть подключен к красному щупу. Наконечники щупов могут быть полезны для оборачивания выводов диода. Так как сопротивление вашего тела будет влиять на показания, прикосновение пальцами к кончикам зонда или проводам может повлиять на показания прибора. На измерителе должно отображаться очень низкое значение, например 1 Ом или 0. Диод следует выбросить, если вы обнаружите высокое сопротивление, так как это указывает на то, что внутренняя трещина открылась.

Провода щупа на диоде должны быть перепутаны, чтобы красный щуп соприкасался с катодом, а черный щуп соприкасался с выводом анода. Показания сопротивления теперь должны быть очень высокими на измерителе. Измеритель может показать это, показывая «OL» для перегрузки или что-то подобное, если сопротивление слишком велико, чтобы его можно было прочитать. Если сопротивление ненормально низкое, диод закорочен и, следовательно, неисправен.

Поменяйте местами провода щупа на диоде, чтобы красный щуп соприкасался с катодом, а черный щуп соприкасался с выводом анода.

Диоды на наконечниках измерительных щупов должны быть удалены. Поворот ручки переключателя измерителя позволяет выбирать между миллиамперами постоянного тока (тысячными долями ампера) и микроамперами (миллионными долями ампер). Положительный конец батарейного зажима типа АА должен быть обмотан или обжат одним выводом резистора на 470 Ом. Соедините свободный вывод резистора с выводом катода диода. Положительный наконечник щупа мультиметра — это то место, где вы должны обернуть анод. Подсоедините отрицательный наконечник щупа мультиметра к отрицательной клемме зажима аккумулятора. Заполните зажим свежей батарейкой типа АА. Вы должны измерить ток и убедиться, что он не превышает пяти микроампер. Диод необходимо заменить, если индикатор показывает значительное увеличение выше этого значения.

Часто задаваемые вопросы о диоде 1N4007

Когда диод 1N4007 работает как короткое замыкание?

Какую функцию выполняет диод 1N4007? Выпрямительный диод 1N4007 предназначен для использования в цепях, где необходимо преобразование переменного тока в постоянный. Он может пропускать ток до 1 А и имеет максимальное обратное напряжение (PIV) 1000 В.

Чем отличаются диоды 1N4001 и 1N4007?

По сравнению с 1N4007 максимальное повторяющееся обратное напряжение первого составляет 1000 В. Среднеквадратичное обратное напряжение 1N4001 составляет 35 В, а 1N4007 — 700 В. Стандартная емкость перехода 1N4001 составляет 15 пФ, а 1N4007 — 8 пФ.

Является ли 1N4007 диодом Шоттки?

Выпрямительный диод 1N4007 имеет PN-переход. Диод Шоттки 1N5819 имеет два контакта, может работать при температуре от -65°C до 125°C и имеет максимальный ток 25 ампер. Он обычно используется в высокочастотных устройствах, таких как преобразователи постоянного тока и инверторы.

Для чего используется диод 1N4001?

В адаптерах переменного тока для обычных бытовых приборов часто используются кремниевые выпрямительные диоды из серии 1N400x (или 1N4001, или 1N4000), хорошо известного семейства кремниевых выпрямительных диодов общего назначения с током один ампер. (1N4001) Напряжение блокировки этого устройства составляет от 50 до 1000 вольт (1N4007).

Что такое 1N в диоде 1N4007?

Single Junction Semiconductor известен как 1N. Термин «полупроводник с двойным переходом» или 2N является аббревиатурой.

Единица указывает на одно пересечение. Переход возникает между типами полупроводников P и N в диоде, потому что он сделан из двух разных типов полупроводников P и N.

Какой ток имеет диод 1N4007?

Максимальный одновременный ток диода составляет 30 ампер.

Можно ли использовать 1N4007 вместо 1N4001?

Да. 1000 В, в отличие от 50 В, является более высоким обратным напряжением (Vr), которое может выдержать 1N4007.

Что отличает диод Шоттки от диода?

Диод Шоттки регулирует ток в цепи, как и другие диоды. Однако диод Шоттки отличается низким прямым напряжением и возможностью быстрого переключения.

Поэтому они являются отличным выбором для радиочастотных приложений и низковольтной электроники.

Что такое диод 1А?

Эти универсальные диоды 1N4001 используются во многих областях. Диоды обеспечивают однонаправленный поток электричества (анод к катоду). Помимо того, что они часто используются для выпрямления напряжения, эти диоды также могут использоваться для защиты от напряжения обратной полярности. Существует прямой ток 1 ампер с максимальным доступным импульсом 30 ампер. В упаковке два диода.

Каковы особенности распиновки диода 1N4007?

Спецификации 1N4007 требуют пикового обратного напряжения 1000 вольт. 2 В среднем, прямой ток составляет Пиковый прямой ток (неповторяемый): 1A: 30A (4) Рабочий переход от -550 до 1750 градусов Цельсия. Потеря мощности 5 Вт. 1,1 вольта в сторону поступательного движения пять мкА обратного тока, пакет ДО-41 есть ДО-41.

Какое прямое падение напряжения у 1N4007?

Короткое замыкание диода IN4007, когда подаваемое входное напряжение превышает 0,6 В. Прямое падение напряжения 1N4007 составляет 0,6 В. Следующая симуляция Proteus является отличной иллюстрацией идеи переключения диода: две схемы отображают состояния диода.

Какие обстоятельства вызывают короткое замыкание 1N4007?

1N4007 смещен как вперед, так и назад. Когда входное напряжение, подаваемое на вывод катода, ниже, чем входное напряжение, подаваемое на вывод анода, говорят, что диод смещен в прямом направлении. Диод IN4007 замыкается, когда подаваемое входное напряжение превышает 0,6 вольт. 1N4007 имеет прямое падение напряжения 0,6 В.

Каковы характеристики прямого тока диода?

Увеличение проходящего тока происходит относительно быстро после 0,7 В проходящего напряжения, а (VF) практически постоянно. Прирост напряжения пересылки минимален из-за потери напряжения внутреннего сопротивления динамического сопротивления, и движение вперед стабильно. На кривой есть три отдельные точки: A, B и C.

Где мы можем применить 1N4007?

1N4007 можно использовать во многих различных схемах. Однако его часто используют для выпрямления общего назначения, а также его можно использовать в цепях, в которых требуется блокировка скачков напряжения, блокировка напряжения и другие функции. Цифровые логические схемы также могут выиграть от его использования.

Заключение

1N4007 представляет собой кремниевый выпрямительный диод на 1 А, который часто используется в адаптерах переменного тока для бытовой техники. Поскольку он неэффективен для прямоугольных сигналов частотой выше 15 кГц, это достаточно медленный выпрямительный диод. Диод 1N4007 представляет собой типичный рекуперационный выпрямитель в литом пластиковом корпусе. Хотя он может выдерживать пиковые токи до 30 А, максимальная допустимая нагрузка по току составляет 1 А. Поэтому этот диод можно использовать в цепях, рассчитанных на токи ниже 1А. Пик обратного напряжения до 1000В может быть выдержан, несмотря на небольшой обратный ток 5uA.

Для получения более подробной информации о диоде 1n4007 свяжитесь с нами по адресу ICRFQ.
