Антенна ДМВ, простые самодельные устройства своими руками


В настоящее время почти всё телевизионное вещание перешло на трансляцию в дециметровом диапазоне. Это обусловлено тем, что волны этого диапазона малочувствительны к влиянию внешних помех и оборудование, применяемое для обеспечения трансляции в этом диапазоне, обладает невысокой стоимостью. В качестве диапазона для использования цифрового телевидения Т2 был выбран именно он.

Дециметровые волны (ДМВ) располагаются в диапазоне радиоволн, имеющих длину волны от одного метра до 10 см, и лежат в частотах от 300 МГц до 3 ГГц. Для приёма ДМВ применяются широкополосные антенны направленного действия они могут осуществлять приём телетрансляций на удалении 60—70 км от телецентра.

Особенности приёма ДМВ

Необходимо понимать, что чёткого различия между профессиональными и домашними антеннами не существует. Профессиональные антенны для телевизионного режима имеют узкую диаграмму направленности, а значит и больший коэффициент усиления. Благодаря этому они имеют более усложнённую, с множеством элементов конструкцию, чем домашние.

Перечислим основные части, из которых состоит антенна:

  • фидер;
  • рефлектор;
  • вибратор;
  • директор.

В первую очередь на качество приёма оказывает влияние рельеф местности. Различные барьеры, возникающие на пути прохождения сигнала, ослабляют его уровень или не дают его распространению. В зоне отсутствия прямой видимости антенны нередко настраивают на отражённый сигнал и из-за этого приходится применять различного вида активные усилители и согласователи.

В близости от передатчика антенна может ставиться внутри помещения или снаружи. В отдалении, конечно, нужно ставить снаружи: на стену, балкон, крышу, мачту. Обычно в удалении от ретранслятора антенна размещается на высоте 8—15 м на мачте.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ

Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места, а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах. На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни. Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание. Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Симметрирование антенн

Симметрирующие устройства устраняют попадание токов радиочастоты на внешнюю площадь наружного проводника (оплётки) коаксиального провода. Подключать без такого устройства нельзя, так как это приводит к искривлению диаграммы направленности антенны и уменьшению помехоустойчивости приёма. Когда входное сопротивление антенны отличается от волнового сопротивления провода, то такое устройство применяется и как согласующее.

Согласующее устройство для антенны своими руками выполнить несложно. Обычно применяют четвертьволновой мостик или волновое U-колено. Мостик представляет собой двухпроводную короткозамкнутую линию с величиной длины Lcp/4, подключённую к зажимам вибратора. Мостик состоит из двух трубок, изолятора и короткозамкнутого шунта. Через одну из трубок (например, левую) пропускается кабель. Внешний проводник (оплётка) подключается к левой трубке вибратора и левой трубке мостика, центральный контакт — к правой трубке вибратора.

Волновое колено выполняется из кабеля и состоит из двух отрезков с волновым сопротивлением 75 Ом, соответственно длиной Lc/4 и Lc/3, где Lc средняя длина волны в кабеле. Выдерживать определённое расстояние между кабелями не нужно. Рабочая полоса частот составляет 12— 15 процентов.

И также может использоваться проволочный трансформатор. Он трансформирует входной импеданс антенны в импеданс равный 73 Ом. Две пары катушек трансформатора намотаны поочерёдно на двух каркасах диаметром 5— 7 мм. Намотка непрерывная, в два провода. Промежуток между каркасами 15—20 мм. Монтаж выполняется на металлической плате, к концам которой припаиваются оплётка фидера и концы обмоток.

Антенна из жестяных банок

Чтобы собрать простую антенну своими руками для цифрового ТВ , используйте коаксиальный провод, несколько алюминиевых или жестяных банок. Желательно также подготовить небольшую трубу из пластика. Выбор материала для основания очевиден – планка из древесины.

К материалу выдвигается только одно требование – внутренняя поверхность должна быть ровной, а не ребристой. Каждый желающий способен сконструировать телеантенну, придерживаясь простой пошаговой инструкции:

  1. Сначала тщательно вымойте банки, а потом подождите, пока они высохнут.
  2. Обработайте конец антенного провода.
  3. Снимите изоляцию центральной жилы, а потом скрутите оплётку.
  4. У вас есть два проводника, которые необходимо прикрепить к банкам.
  5. Проводники при желании можно припаять, если под рукой есть необходимый инструмент. Альтернативный вариант – закрепить проводники саморезами.
  6. Скрутите петли на концах проводников. В них нужно продеть саморезы, а уже потом закрепить их на банках.
  7. Используйте мелкозернистую наждачную бумагу, чтобы тщательно отчистить металлическую поверхность банок, следует снять краску.
  8. Закрепите банки на основании, которым может быть планка из древесины или пластиковая труба.
  9. Универсальных замеров не существует. Всё необходимо просчитывать в индивидуальном порядке.
  10. Вставьте антенный кабель в телевизор или ресивер и попытайтесь настроить цифровые каналы.

Из пивных банок

Жестяные и алюминиевые пивные банки использовать можно, но предварительно снимите краску мелкозернистой наждачной бумагой. Не стоит питать иллюзий, рассмотренный вариант – аварийное решение. Поэтому при оптимальном стечении обстоятельств в хорошем качестве и без помех будет транслироваться всего лишь несколько телеканалов.

Вне всяких сомнений, конечный результат определяется в связи с тем, как далеко расположен ретранслятор сигнала. Причиной появления дополнительных помех может стать ландшафт, деревья, высокие здания. Конечно, качество изготовления телеантенны тоже играет свою роль.

Проволочная антенна

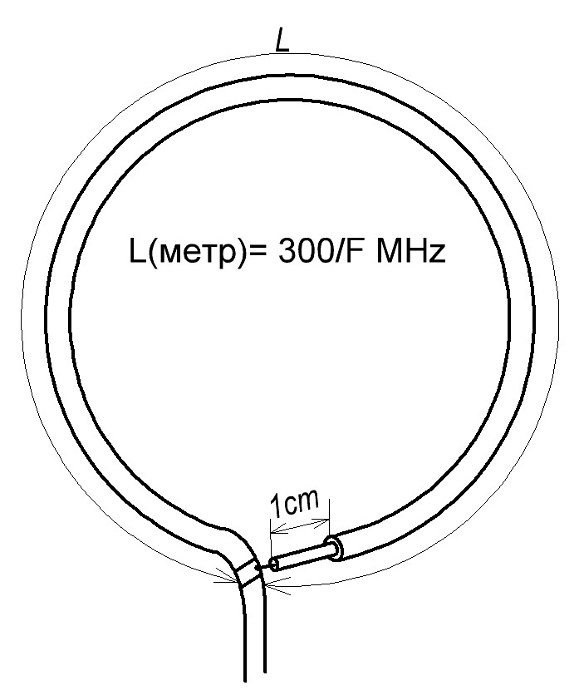

Самую простую конструкцию можно выполнить из куска медной проволоки. Такая антенна представляет собой петлевую рамку, которая состоит из двух разделённых зазором проводников. В случае использования мачты, крепление осуществляется с помощью изоляционной пластины, например, гетинакс, покрытый лаком или текстолит. Место подключения кабеля при использовании на улице следует закрыть от прямого попадания атмосферных осадков.

Основная операция будет заключаться в расчёте длины петли. Для этого необходимо знать частоту передачи эфирного сигнала. Длина волны, соответствующая несущей частоте изображения f, вычисляется по формуле L = 300/f. Например, для частоты 600 МГц это значение будет L = 300/600= 0,5 м. То есть длина петли составит 50 см.

Радиоволны принимаемые антенной для телевизора

Раз уж мы забрались так далеко, то необходимо хотя бы сказать об азах, ведь как же иначе!? Радиоволны телевизионных каналов аналогового сигнала распространяются в диапазоне метровых (МВ) и дециметровых волн (ДМВ). По сути это одно и тоже, разве что МВ и ДМВ волны распространяются с разной частотой радиоволны. Метровые волны это с 1 по 21 канал, а ДМВ с 21 по 40 канал. Здесь важно отметить, что в зависимости от длины волны необходимо будет применять соответствующую антенну для МВ или ДМВ волн. Также необходимо сказать, что антенны бывают как комнатные, так и для улицы. Рассмотрим тот и другой вариант.

Алюминиевый диск

Для изготовления нам понадобится:

  • алюминиевый диск толщиной 1 мм;
  • печатная плата из стеклотекстолита толщиной 1 мм;
  • согласующий трансформатор;
  • кабель с волновым сопротивлением 75 Ом.

В алюминиевом диске диаметром 356 мм, с отверстием посередине с диаметром 170 мм, делается пропил 10 мм. Вместо выпиленного куска устанавливается печатная плата, к которой припаивается согласующий трансформатор. Вместо него можно установить усилительное устройство, взятое из комплекта, идущего с польской антенной.

Волновой канал

Несложная по конструкции высокоэффективная антенна направленного действия, которая может быть использована практически во всём диапазоне телевизионного вещания. Антенна представляет собой активный полуволновой вибратор (обычно петлевой), рефлектор из нескольких директоров, укреплённых на основании стрелы, зафиксированные скобами или сваркой. Вибратор со стрелой закрепляется на мачте. Соединение кабеля и симметрирующе-согласующего U образного колена к активному вибратору производится с помощью специальной коробки.

Полуволновое колено выполняется из отрезков коаксиального кабеля длиной равной средней длины волны поделённой на два. U-колено является сразу как симметрирующим устройством, так и трансформатором сопротивлений: оно изменяет входное сопротивление петлевого вибратора 292 Ом до 73 Ом, что даёт возможность обеспечить согласование вибратора с фидером. Оплётки кабеля колена нужно спаять между собой, а также с оплёткой фидера. Длина отрезка используемого провода примерно будет около 185 мм.

Дециметровая антенна своими руками

Длина ДМВ-волн укладывается в промежуток от 10 см до 1 м. От этой особенности и произошло их название. Электромагнитные колебания на этой частоте распространяются преимущественно по прямой линии. Они практически не огибают препятствия, лишь частично отражаются тропосферой. В связи с этим дальняя связь в дециметровом диапазоне весьма затруднительна. Ее радиус не превышает ста километров. Рассмотрим пару примеров того, как сделать дециметровую антенну в домашних условиях.

Первый вариант самодельного приемника телевизионного вещания будет, так сказать, собран на колене из подручных материалов. ДМВ-каналы располагаются на отрезке от 300 МГц до 3 ГГц. Наша задача — изготовить антенну, которая будет работать именно на этих частотах. Для этого нам понадобятся две пивные банки объемом 0,5 литра. Если использовать емкость большего объема, то снизится принимаемая частота. Для монтажа понадобится какой-нибудь каркас, можно использовать доску шириной 10 см. Также можно воспользоваться обычной деревянной вешалкой, в таком случае полученную антенну можно будет подвесить на гвоздь в любом удобном месте комнаты. Кроме каркаса и банок, необходимо подготовить пару шурупов-саморезов, инструменты, коаксиальный кабель, разъем, клеммы, изоляционную ленту. На один конец кабеля надеваем телевизионный разъем и подпаиваем его. Второй конец заводим в клеммник. Далее прикрепляем шурупами к горлышкам банок клеммы. Провода должны плотно прилегать к металлу. Теперь приступим к сборке самой антенны. Для этого на горизонтальной перекладине закрепляем банки горлышками навстречу. Расстояние между ними должно составлять 75 мм. Для фиксации банок можно использовать изоляционную ленту. Все, антенна готова! Теперь следует отыскать место устойчивого приема телевизионного сигнала и повесить в этом месте нашу «вешалку».

Расчёт

ДМВ антенны вибраторы изготавливаются из трубок диаметром от 14 до 25 мм, несущую стрелу 18—35 мм. Мачта может быть изготовлена из трубок диаметром 40—50 мм, со стенкой 3—4 мм или деревянного бруса 60×60 мм.

Рекомендуется применять при расстояниях 40—50 км от телевышки трёхэлементного вида антенну, 50—70 пяти или семиэлементную, 70—80 одиннадцатиэлементную.

Расстояние между элементами устройства можно рассчитать в специально созданных для этого программах: Antwu 15, 4K6D и т. п. Эти утилиты русифицированные, разобраться будет нетрудно.

Дециметровая антенна для цифрового телевидения

В последнее время в средствах массой информации все настойчивее говорится о необходимости перехода на цифровое телевидение. Многие уже сделали это, а кто-то еще размышляет. Пока что трансляция сигнала ведется в обоих режимах. Однако качество аналогового ТВ оставляет желать лучшего. В связи с этим люди интересуются, какие можно использовать дециметровые антенны для Т2. Давайте разберемся с этим вопросом. По сути, цифровое телевидение вещает на канал ДМВ-диапазона. Так что для его приема может подойти стандартная ДМВ-антенна. В магазинах часто можно увидеть приемные устройства, на которых указано, что они предназначены для цифрового телевидения. Однако это маркетинговый ход, позволяющий продать стандартную дециметровую антенну дороже, чем она стоит. Покупая такое изделие, у вас не будет гарантии того, что оно обеспечит лучший прием, чем то, что уже стоит у вас дома и работает не один год. Как мы уже говорили раннее, качество зависит в основном от уровня транслируемого сигнала и условий прямой видимости. Однако следует учитывать, что в большинстве городов используются для передачи цифрового телевидения значительно более мощные генераторы, чем для аналогового. Это делается для того, чтобы ускорить переход на новый стандарт. Ведь зрители хотят видеть четкое изображение, а не «снег» на экранах. Поэтому если в витрине выставлен приемник, на котором написано «Дециметровая антенна для DVB T2», знайте: это вовсе не значит, что перед вами какое-то особенное изделие. Просто не совсем честный продавец хочет нажиться на неосведомленном покупателе. Также следует знать, что программа перехода на новый стандарт предусматривает создание консультативных центров. В них вы можете получить исчерпывающую информацию по любому вопросу, связанному с цифровым телевидением. Все консультации даются бесплатно. В некоторых городах данное оборудование находится в тестовом режиме, поэтому сигнал может быть неустойчивым или ослабленным. Не переживайте, работники центра всегда подскажут, как решить проблему с качеством приемом сигнала.

Зигзагообразное устройство

Несложная в изготовлении антенна широкого диапазона. Работает в двукратной полосе частот. Конструкция представляет собой две вертикальные рейки, закреплённые на диэлектрической стойке. На верхнем и нижнем конце стойки крепят стальные планки. Планки такого же вида, но через изоляционные шайбы, закрепляют на концах реек. На стойке между рейками располагают непроводящую пластину, на которой установлены две пластины из проводника.

Кабель диаметром 3—4 мм соединяют со стальными планками. Его также подпаивают к нижней планке. Провод прокладывают параллельно стороне внутреннего кабеля нижней рамки и припаивают к планкам (оплётку — слева, центральный проводник справа).

Для упрощения конструкции можно использовать только один ромб, зигзаг. Размер такого ромба составит 340×340 мм. Расстояние между двумя металлическими планками в центре ромба берут около 10 мм. В качестве материала применяют алюминиевые, медные или латунные трубки, или полоски шириной 6—10 мм.

Инструкция по изготовлению

Делается антенна следующим образом:

  1. По вычисленным размерам сгибаются три квадрата из проволоки. При этом средний сразу же делается с ответвлением-шлейфом: без него не будет согласования.

  2. У двух квадратов (директор и рефлектор) концы проволоки спаиваются между собой. У вибратора зазор остаётся: сюда будет впаиваться кабель.
  3. С противоположной от точки подключения антенны стороны припаивается перемычка из проволоки. Её задача – тщательно сохранить расстояние между элементами конструкции. При этом нужно следить за тем, чтобы центральные точки всех трёх квадратов находились на одной прямой: именно она и будет направлением приёма для антенны.

  4. В зазор шлейфа впаивается фидер. При этом центральная жила должна быть припаяна к одному концу проволоки, а экран – к другому.

  5. Кабель крепится вдоль шлейфа. Это поможет избежать расхождения при согласовании. Шлейф можно оставить вертикальным или изогнуть его перпендикулярно плоскости вибратора.
  6. Проволока красится или покрывается лаком для защиты от возможной коррозии.

Антенна готова. Её можно крепить (обычно на штангу из не проводящего ток материала) и настраивать приём каналов, ориентируя по компасу в сторону ближайшего ретранслятора (направление вы узнали перед расчетом из карты ЦЭТВ).

Вот подробная видеоинструкция по изготовлению без пайки:

Есть также второй способ изготовления. Возможно, он покажется кому-то проще. Для этого проволока не режется на куски, а изгибается так, чтобы образовать единую конструкцию антенны.

Паять и в этом случае придётся места, где стыкуются элементы, но таких узлов станет меньше, а сама конструкция – крепче.

Усовершенствованная схема ее сборки представлена в этом видеоролике:

Есть несколько хитростей, которые нужно иметь в виду при изготовлении «тройного квадрата»:

  • Если используется оцинкованная проволока, то места пайки предварительно зачищаются до голого металла.
  • Поскольку токи высокой частоты (а наводиться от ДМВ, в котором вещает цифровое телевидение, будут именно они) распространяются в первую очередь во внешнем слое проводника, проволока должна быть чистой. Любые следы коррозии следует удалить с помощью мелкой наждачной шкурки или напильника.
  • Материал, из которого собрана антенна, важен, но не принципиален. Если вместо стальной проволоки использовать толстую медную или алюминиевую, особой разницы по качеству приёма не будет. Проблемы могут начаться лишь при изготовлении «тройного квадрата» из алюминиевых, медных или стальных трубок: тогда потребуется пересчитывать конструкцию.

Вот такие конструкции собирают радиолюбители:

Источник: prodigtv. ru

Усилитель

Для улучшения приёма телевизионного эфира часто применяют антенну с активным усилителем сигнала. Обычно такой усилитель не нуждается в настройке и выполняется на малошумящих транзисторах с усилением около 20 дБ.

Для того чтоб изготовить усилитель ТВ сигнала своими руками, понадобится печатная плата и следующий перечень радиоэлементов:

  1. Резисторы: R1, R5—220 Ом; R2, R6—8,2 кОм; R3—3,3 кОм; R4, R8—22 Ом; R7— 1,5 кОм.
  2. Конденсаторы: C1—0,01 мкФ; C2, C4, C6—220 пФ; C3, C5—100 нФ.
  3. Транзисторы: VT1, VT2 S790T.

Схема антенного усилителя для телевизора своими руками будет выглядеть так:

https://masterkit.ru/images/magazines/3_Sh4 04 .gif

Усилитель выполнен на транзисторах S790T по схеме с общим эмиттером и имеет две корректирующие цепочки R1, C3 и R5, C5. Устройство собирается на двух усилительных каскадах. Центральная жила входного кабеля подпаивается на вход конденсатора C2, а оплётка экрана на общую землю. Усиленный сигнал снимается с выхода конденсатора C6.

Усилитель для антенны распаивают на отдельной независимой плате, радиоэлементы на ней устанавливаются навесным способом. Крепят плату посередине антенны, такое расположение позволяет эффективно принимать сигнал.

Рамочная антенна

Самодельное устройство будет состоять из следующих элементов:

  • алюминиевые полосы размером 320 мм;
  • мачта;
  • рефлектор;
  • усилительное устройство;
  • кабель.

Вначале собирается рамка из четырёх полос. Крепление между собой осуществляется с помощью винтов. В середину рамки устанавливается крестовина. От центра каждая часть крестовины укорачивается на 5 мм. Ближайшие друг к другу части обрезанных пластин соединяются проводником, образовывая два внутренних, разделённых квадрата. К этим пластинам припаивается кабель, к одной центральная жила, к другой оплётка. Далее антенна устанавливается на мачте, и крепится усилитель.

Логопериодическая

Такая антенна выделяется хорошим согласованием с коаксиальным кабелем и узкой диаграммой направленности, что позволяет принимать телевизионный сигнал на значительном удалении.

Антенна состоит из двухпроводной симметрично распределённой линии, образованной из одинаковых трубок, лежащих параллельно друг другу. На эти трубки устанавливаются полувибраторы в количестве семи штук, при этом направление их чередуется на противоположное относительно предыдущего.

Кабель с волновым сопротивлением 75 Ом прокладывается в одну из линий, концы труб в месте входа фидера соединяются пластинкой из проводника. Экран кабеля распаивается при его выходе из линии, а центральная жила припаивается к лепестку, установленном на заглушке другой трубы. Расстояние между вибраторами выбирают от начала 80, 94,77, 63, 52, 43, 35 мм, а их размер соответственно 160, 131, 107, 88, 72, 60, 49 мм.

Польская

Если выполнить самостоятельно усилитель нет возможности или желания, можно приобрести готовый. Особой популярностью пользуются те, что стоят в так называемых польских антеннах, например, фирмы Sowar. Польская антенна работает в широкополосном диапазоне, т. е. может принимать дециметровый и метровый сигнал. Однако, в том виде в котором она есть, она не очень приспособлена для приёма цифрового телевидения DVB-T, поэтому для её использования рекомендуется выполнить доработки.

Всё дело в том, что входное сопротивление усилителя выше сопротивления антенны. Для начала убираем длинные метровые активные вибраторы или укорачиваем их до размеров дециметровых, затем удаляем полотно рефлектора от активных вибраторов. Таким образом, изменяется сопротивление антенны. Из усилителя желательно выпаять и узел согласования, кольцо из феррита. Это поможет расширить диапазон, увеличит сопротивление, изменит частотную характеристику.

Проблема выбора

Казалось бы, все просто

Однако при этом перед покупателем возникает вопрос о том, как правильно выбрать устройство, на какие параметры обращать внимание. Вообще лучше всего антенны ТВ тестировать непосредственно в тех условиях, в которых им предстоит работать

Прохождение радиосигнала зачастую бывает индивидуальным для той или иной местности. Так, изделие в лабораторных условиях показывает одни результаты, а в «полевых» — совсем иные. Существует определенная тактика, позволяющая тестировать как метровые, так и дециметровые ТВ-антенны. Однако, выбирая такое изделие в магазине, мы не имеем возможности провести полноценное тестирование. Ни один продавец не согласится дать нам на испытания несколько различных антенн. В таком случае приходится доверять характеристикам этих изделий. И надеяться, что выбранная антенна будет выполнять свои функции согласно паспортным данным, а не реальным условиям.

Баночная

Эта оригинальная антенна, которую просто сделать самостоятельно, не уступит по параметрам логопериодической антенне. Собирается из двух консервных банок. Банки берутся размерами 75×95 мм. С помощью двух полосок стеклотекстолита банки соединяются путём пайки. Одна полоска сплошная, а на второй делается разрыв в который подпаивается кабель. Принцип работы её основан на свойстве симметричного широкополосного вибратора, за счёт чего она обладает большим коэффициентом усиления.

Рассмотренные виды антенн без проблем можно подключать к всевозможным приставкам для приёма цифрового телевидения и даже фм диапазона.

Методика, позволяющая сравнивать параметры антенн

Для того чтобы провести тестирование приемных устройств, им необходимо создать одинаковые условия:

1. Выбрать место установки, в котором будет работать ваша антенна. Можно воспользоваться балконом, крышей или мачтой. Главное, чтобы и высота, и место были одинаковым для всех изделий.

2. Направление на источник транслируемого сигнала следует выдерживать с точностью до трех градусов. Для этого можно сделать специальную метку на трубе крепления.

3. Измерения следует проводить при одинаковых погодных условиях.

4. Кабель, соединяющий антенну и телевизор, должен иметь одинаковые сопротивление и длину. Лучше всего использовать один провод, меняя только приемники.

Тестирование следует проводить только для изделий одного вида. Например, комнатная антенна ДМВ-диапазона не должна сравниваться с наружной или с метровыми приемниками. Следует понимать, что полевые испытания могут дать результаты, которые будут существенно отличаться от лабораторных.
