Активный детектор. Умножение и деление на ОУ. Источники питания. Усилители мощности
В предыдущей публикации цикла мы разобрались, как работают составные части ПИД-регулятора, научились производить операции сложения и вычитания, находить производную и интеграл по времени.
В данной публикации цикла мы научимся с помощью ОУ производить операции деления и умножения, находить модуль, определять знак, сравнивать числа и находить наибольшее из них. Для этого мы разберём работу ряда схем на ОУ с «обвязкой» из транзисторов и диодов.
Публикация содержит большое количество схем, работа большинства которых понятна без подробных объяснений, диаграмм и графиков. Часть решений дана для информации: они служат основой для специализированных микросхем и в «чистом виде» в современной разработке уже не применяются.
Для тех, кто присоединился недавно, сообщаю, что это четвёртая из шести публикаций цикла. Содержание публикаций со ссылками на них находится в конце статьи.
На КДПВ к компании операционных усилителей К140УД708, К140УД1408 и К574УД2Б добавлен малошумящий двухканальный ОУ К157УД2 – советский аналог LM301.
Активный детектор
Детектор (однополупериодный выпрямитель) предназначен для передачи на выход сигналов только одной полярности. При подаче на вход детектора сигнала другой полярности, на выходе детектора устанавливается уровень 0 В.
Классическая схема активного детектора на ОУ приведена на рисунке ниже:
Схема при подаче на выход положительных значений входного сигнала (Uвх > 0) ведёт себя как повторитель. Нелинейность вольтамперной характеристики диода и величина прямого падения напряжения Uпр компенсируются ООС. При Uвх < 0, Uвых = 0 В.
Существенным недостатком схемы является переход DA1 в режим насыщения при подаче на вход отрицательного напряжения: это приводит к искажениям выходного сигнала при переходах нуля входным сигналом.
Усовершенствованная схема активного детектора на ОУ при отрицательных значениях входного сигнала ведёт себя как инвертирующий повторитель. При положительных значениях входного сигнала за счёт обратной связи через диод VD2 на выходе левого по схеме ОУ устанавливается напряжение, равное 2Uпр.
Активный пиковый детектор
Активный пиковый детектор служит для нахождения наибольшего значения входного сигнала:
Когда напряжение на входе схемы больше, чем на конденсаторе C1, диод VD1 открывается, и напряжения на входе детектора и на конденсаторе C1 выравниваются. Сброс хранящегося в C1 значения производится замыканием ключа S1.
Активный ограничитель сигнала
Схема активного ограничителя сигнала на ОУ приведена ниже:
Напряжение Uвых на выходе схемы не может превышать значение Uогр: при значениях Uвх < Uогр входное напряжение Uвх подаётся на неинвертирующий вход повторителя DA2. При Uвх > Uогр напряжение на выходе DA1 открывает диод VD1, DA1 начинает работать как повторитель, напряжение на выходе DA2 U
Нахождение абсолютного значения напряжения сигнала
Абсолютное значение (модуль) напряжения входного сигнала находят с помощью активного двухполупериодного выпрямителя на двух ОУ:
При отрицательном значении входного напряжения диод VD1 открыт и положительное напряжение с выхода DA1 поступает на неинвертирующий вход DA2:
При положительном значении входного напряжения открыт диод VD2 и отрицательное напряжение с выхода DA1 поступает на инвертирующий вход DA2:
При равенстве сопротивлений всех резисторов в схеме получаем:
Умножение и деление аналоговых сигналов
Иногда при обработке сигналов их требуется перемножить или поделить. В аналоговых вычислительных устройствах умножение и деление производят с помощью логарифмических преобразователей.
Перед началом логарифмического преобразования нам нужно выделить модуль, допустим, с помощью активного двухполупериодного выпрямителя, и определить знак, например, с помощью компаратора.
Затем всё как на старой доброй логарифмической линейке: произведение абсолютных значений (модулей) аналоговых сигналов равно сумме их логарифмов, а частное – разности, возведение в квадрат тождественно умножению логарифмического значения на два, а взять квадратный корень можно, уменьшив логарифм в два раза.
Сумму и разность логарифмов можно получить с помощью суммирующего и разностного звеньев, описанных в предыдущей публикации. Умножить на коэффициент можно с помощью пропорционального звена (см. первую и вторую части цикла) для K > 1 или делителя напряжения для 1 > K > 0.
Преобразовать линейное значение сигнала в логарифмическое можно с помощью логарифмического преобразователя. Схема логарифмического преобразователя, приведённого ниже, корректно работает с положительными значениями входного сигнала:
В цепи обратной связи можно использовать диод, но применение транзистора вместо диода даёт существенный выигрыш в плане температурной стабильности.
Обратное преобразование, из логарифмического представления в линейное, производит схема экспоненциального преобразователя, приведённая ниже:
По мере развития вычислительной мощности цифровых устройств тема аналогового умножения, деления и вычисления интеграла и производной по времени становится всё менее и менее актуальной. Тем не менее, специализированные микросхемы перемножителей напряжений по-прежнему выпускаются промышленностью.
Хорошо и обстоятельно тема умножения и деления с помощью ОУ разобрана в [3] в разделе «11.8 Аналоговые схемы умножения» на стр. 160 – 167. Математический аппарат подробно разобран в [1] в разделе «4.5 Перемножители напряжений» на стр. 126 – 132. Пример использования логарифмических преобразователей в качестве усилителя, управляемого напряжением, приведен на стр. 182 [4].
Необходимо заострить внимание на том, что передаточная характеристика логарифмических и экспоненциальных преобразователей на ОУ имеет сильную зависимость от температуры. Для поддержания постоянства параметров этих схем требуется температурная компенсация. Образец схемы логарифмического преобразователя с температурной компенсацией приведен на рис. 4.94 п на стр. 271 [2].
Компаратор на ОУ. Триггер Шмитта
Компаратор позволяет сравнить напряжение входного сигнала с опорным напряжением. Схема компаратора представляет собой ОУ без ООС.
Если напряжение на инвертирующем входе больше опорного, на выходе появляется отрицательное напряжение насыщения. Если меньше, то – положительное.
Недостатком этой схемы является эффект «дробления фронтов»: шум, который появляется в момент переключения.
От «дробления фронтов» избавляются введением в схему компаратора небольшой положительной обратной связи (ПОС). Номинал резистора R1 – порядка 100 кОм. Схема обладает гистерезисом и называется «триггером Шмитта»:
Для формирования сигналов цифровых логических уровней на выход компаратора или триггера Шмитта подключают транзисторный ключ с открытым коллектором (стоком).
Компараторы и триггеры Шмитта, в том числе с однополярным питанием и с преобразованием уровней, выпускаются промышленностью в большом ассортименте. В современной разработке целесообразно применять серийные образцы этих устройств.
Источник опорного напряжения
Операционные усилители в качестве источника опорного напряжения широко применялись до распространения специализированных микросхем линейных стабилизаторов типа LM317 или 78хх (79хх). На рисунке ниже приведена схема стабилизированного источника напряжения на ОУ:
Опорное напряжение Uоп со стабилитрона VD1 подаётся на неинвертирующий вход ОУ. На инвертирующий вход подаётся сигнал с делителя напряжения R2, R3. Если напряжение на инвертирующем входе больше Uоп, транзистор VT1 закрывается отрицательным напряжением на выходе ОУ. Когда напряжение на инвертирующем входе становится меньше Uоп, транзистор VT1 открывается.
Схема работает как пропорциональный регулятор в режиме автоколебания. Побочный эффект – наличие пульсаций выходного напряжения.
Источник тока
На схеме ниже изображён стабилизированный источник тока:
На регулирующий вход интегрального стабилизатора напряжения LM317 подаётся напряжение с выхода ОУ, обратно пропорциональное падению напряжения на резисторе R1. Поскольку напряжение на регулирующем входе микросхемы LM317 должно быть равно 1,25 В, то значение выходного тока считается по формуле:
Усилитель мощности
Усилители мощности с двухполярным питанием на основе ОУ были чрезвычайно популярны в конце прошлого века. В современной разработке превалируют интегральные усилители мощности на специализированных микросхемах.
На левой части рисунка изображён усилитель мощности на ОУ с непосредственной разгрузкой по току. Выходные транзисторы включены без смещения на базах, т.е. работают в «классе B». Схема охвачена ООС. Характерные для этого режима работы искажения типа «ступенька» дополнительно компенсируются передачей на выход усилителя мощности сигналов непосредственно с выхода ОУ через резистор R3. Это происходит, когда выходные транзисторы ещё не открыты или находятся на нелинейном участке характеристики.
На правой части рисунка изображён усилитель мощности на ОУ с косвенной разгрузкой по току. Выходные транзисторы работают в «классе AB», входным сигналом каскада служит падение напряжения на резисторах в цепях питания ОУ. Нелинейность схемы компенсируется ООС.
▍ От автора
В данной публикации предоставлен большой фактический объём сведений о схемах на ОУ с нелинейными элементами в цепях обратной связи.
Разработка усилителей мощности или источников питания на ОУ в современном мире может и не потребоваться, но знание того, что таится в недрах специализированных микросхем, ещё никому не помешало.
Из следующей публикации цикла мы узнаем, как реализовать на ОУ активный фильтр и генератор.
Данный цикл публикаций состоит из шести частей. Краткое содержание публикаций:
1. Предпосылки появления ОУ. «Идеальный» операционный усилитель. Инвертирующий и неинвертирующий усилители, повторитель.
2. Отличия «реального» ОУ от «идеального». Основные характеристики реального ОУ. Ограничения реального ОУ.
3. Суммирующий усилитель. Разностный усилитель. Измерительный усилитель. Интегрирующее звено. Дифференцирующее звено. Схема выборки-хранения.
4. Активный детектор. Активный пиковый детектор. Активный ограничитель сигнала. Логарифмический усилитель. Компаратор на ОУ. Источник опорного напряжения. Источник тока. Усилитель мощности. < — Вы тут
5. Частотно-зависимая обратная связь в ОУ. Активные фильтры на ОУ. Генераторы сигналов на ОУ.
6. Однополярное включение ОУ. Входные помехи, «развязки» и защиты входных цепей, экранирование.
▍ Использованные источники:
1. Гутников. Интегральная электроника в измерительных устройствах. Энергоатомиздат, 1988
2. Хоровиц, Хилл. Искусство схемотехники. 2-изд. Мир, 1993
3. Титце, Шенк. Полупроводниковая схемотехника. 5-изд. Мир, 1982
4. Шкритек. Справочное руководство по звуковой схемотехнике. Мир, 1991
Автор: Дмитрий Руднев
Источник
Детектор на операционном усилителе
Под выпрямлением аналогового сигнала понимается нелинейная операция над ним, при которой все его текущие значения на выходе схемы выпрямления при одной из его полярностей воспроизводятся неискаженно, а при другой — не воспроизводятся вообще, т. Передаточная характеристика идеальной схемы однополупериодного выпрямления приведена на рисунке 1а. В результате этого с помощью такой схемы можно осуществлять операцию эффективного и неискаженного выпрямления сигналов любого уровня, в том числе и сигналов очень малой интенсивности. Реальные схемы выпрямления указанными свойствами не обладают. Они способны эффективно выпрямлять лишь сигналы относительно большого уровня.
Поиск данных по Вашему запросу:
Детектор на операционном усилителе
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Активные выпрямители и амплитудные детекторы на базе ОУ
- Детекторы сигналов с амплитудной модуляцией (АМ)
- Высокоточный амплитудный детектор
- ПРЕЦИЗИОННЫЕ ВЫПРЯМИТЕЛИ НА ОУ в устройствах на микросхемах
- РАЗРАБОТКА И МОДЕЛИРОВАНИЕ СИНХРОННОГО ДЕТЕКТОРА ДЛЯ СИСТЕМЫ ИЗМЕРЕНИЯ ДИФФЕРЕНЦИАЛЬНОГО СМЕЩЕНИЯ
- Активные выпрямители и амплитудные детекторы на базе ОУ
- ФАЗОВЫЕ ДЕТЕКТОРЫ
- АМПЛИТУДНЫЕ ДЕТЕКТОРЫ НА ОУ в устройствах на микросхемах
- Синхронный амплитудный детектор
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Лекция 89. Истоковый повторитель.
Активные выпрямители и амплитудные детекторы на базе ОУ
Компьютерные сети Системное программное обеспечение Информационные технологии Программирование. Все о программировании Обучение Linux Unix Алгоритмические языки Аналоговые и гибридные вычислительные устройства Архитектура микроконтроллеров Введение в разработку распределенных информационных систем Введение в численные методы Дискретная математика Информационное обслуживание пользователей Информация и моделирование в управлении производством Компьютерная графика Математическое и компьютерное моделирование Моделирование Нейрокомпьютеры Проектирование программ диагностики компьютерных систем и сетей Проектирование системных программ Системы счисления Теория статистики Теория оптимизации Уроки AutoCAD 3D Уроки базы данных Access Уроки Orcad Цифровые автоматы Шпаргалки по компьютеру Шпаргалки по программированию Экспертные системы Элементы теории информации Главная Тексты статей Добавить статьи Контакты Активные выпрямители и амплитудные детекторы на базе ОУ Дата добавления: ; просмотров: ; Нарушение авторских прав.
Одна из распространенных схем активного выпрямителя приведена на рисунке 2. Рассмотрим ее работу. При положительных значениях этого сигнала, т. В условиях действия глубокой ООС.
Из последнего. В результате чего положительная фаза входных сигнальных. В этих ус-. Компаратор — это сравнивающее устройство. Аналоговый компаратор предназначен для сравнения непрерывно изменяющихся сигналов. Входные аналоговые сигналы компаратора суть Uвх — анализируемый сигнал и Uоп — опорный сигнал сравнения, а выходной Uвых — дискретный или логический сигнал, содержащий 1 бит информации:.
Выходной сигнал компаратора почти всегда действует на входы логических цепей и потому согласуется по уровню и мощности с их входами. Таким образом, компаратор — это элемент перехода от аналоговых к цифровым сигналам, поэтому его иногда называют однобитным аналого-цифровым преобразователем. Неопределенность состояния выхода компаратора при нулевой разности входных сигналов нет необходимости уточнять, так как реальный компаратор всегда имеет либо конечный коэффициент усиления, либо петлю гистерезиса рис.
Поделись: Не нашли то, что искали? Google вам в помощь! Под выпрямлением аналогового сигнала понимается нелинейная операция над ним, при которой все его текущие значения на выходе схемы выпрямления при одной из его полярностей воспроизводятся неискаженно, а при другой — не воспроизводятся вооб- ще, т. Передаточная характеристика идеальной схемы однополупериодного выпрямления приведена на рисунке 1а. В результате этого с помощью такой схемы можно осуществлять операцию эффективного и неискаженного выпрямления сигналов любого уровня, в том числе и сигналов очень малой интенсивности.
Рисунок 1. Передаточная характеристики идеального выпрямителя Реальные схемы выпрямления указанными свойствами не обладают. Они способ- ны эффективно выпрямлять лишь сигналы относительно большого уровня. Так, например, для диодных струк- тур, организованных на базе кремния или германия, даже в условиях создания в них до- полнительных начальных токов, протяженность переходной области по оси входных сиг- налов составляет десятки и даже сотни милливольт.
Только при значениях сигнальных напряжений, существенно больших протяженности этой переходной области, можно пре- небречь плавностью перехода, представив передаточную функцию в виде рисунка 1а. Свойствами эффективного выпрямления сигналов малого уровня обладают схе- мы, организованные на основе ОУ. Такие схемы можно назвать активными выпрямителя- ми.
Рисунок 2. В ней ООС дейст- вует, как при положительных, так и при отрицательных значениях входного сигнала u вх t. В результате чего положительная фаза входных сигнальных изменений воспроизводится на выходе неискаженно только в измененном масштабе и сменой полярности изменений на противоположную. При отрицательных значениях входного сигнала, т. В этих ус- ловиях напряжение на выходе схемы u вых t практически равно нулю.
Объясняется это тем, что левый по схеме на рисунке 2 вывод резистора R 2 подсоединен к точке нулевого потенциала, а диод VD 1 закрыт положительным потенциалом, поступающим с выхода ОУ. Динамическое сопротивление закрытого диода по сравнению с сопротивлением R 2 велико, в результате чего прохождение сигнала с выхода ОУ на выход схемы практически отсут- ствует.
Рассмотренная схема выпрямления способна обеспечить эффективное выпрямле- ние знакопеременных сигналов не только высокого уровня 0,1 В и более , но и даже весьма низкого, со значением порядка 1 мВ. К основному фактору, мешающему успешному выпрямлению сигналов более низкого уровня, следует отнести возможное ненулевое значение напряжения U ошвх стати- ческой ошибки, из-за не нулевого значения которой происходит сдвиг нулевой точки графика на рисунке 1а по оси входных напряжений на значение U ошвх.
Рассмотренные активные выпрямители могут быть преобразованы в высокочув- ствительные схемы детектирования амплитудно-модулированных радиочастотных сигна- лов за счет включения в них дополнительных фильтрующих цепей и конденсаторов. С помощью этих цепей и конденсаторов, осуществляющих как фильтрацию, так и усредне- ние выпрямленного напряжения за период несущей детектируемого колебания.
Организо- ванная таким образом схема схема амплитудного детектора вырабатывает на своем вы- ходе медленно изменяющие сигналы, пропорциональные текущим значениям средневыпрямленного радиочастотного напряжения. Характеристики компараторов. Карта сайта Карта сайта укр Видео Уроки php mysql Программирование Онлайн сервисы Онлайн система счисления Калькулятор онлайн обычный Инженерный калькулятор онлайн Замена русских букв на английские для вебмастеров Замена русских букв на английские Полезное Аппаратное и программное обеспечение Графика и компьютерная сфера Интегрированная геоинформационная система Интернет Компьютер Комплектующие компьютера Лекции Методы и средства измерений неэлектрических величин Обслуживание компьютерных и периферийных устройств Операционные системы Параллельное программирование Проектирование электронных средств Периферийные устройства Полезные ресурсы для программистов Программы для программистов Статьи для программистов Cтруктура и организация данных.
Полезен материал?
Детекторы сигналов с амплитудной модуляцией (АМ)
Последнее: Детектор нуля с защитой от помех. В параллельный колебательном контуре присутствуют гармонические колебания на частоте резонанса при снятии питания с контура схемой управления. Это можно видеть при моделировании схемы в LTspice. При открытии транзистора колебания ослабляются. При его закрытии в контуре возникают колебания на частоте резонанса. Ниже приводится полная LTSpice эмуляция вывода и поддержания резонанса в параллельном колебательном контуре. В рассматриваемой схеме использован детектор нуля основанный на диодах и логической микросхеме «исключающее или» — 74HCT
В схеме буферизированного пикового детектора ток разряда Если напряжение входного сигнала проходит через нуль, то после ОУ А1 сигнал.
Высокоточный амплитудный детектор
Во многих устройствах обработки аналоговых сигналов, например, в измерительных схемах, необходимо выделение либо составляющих только одной полярности однополупериодное выпрямление , либо определение абсолютного значения сигнала двухполупериодное выпрямление. Эти операции могут быть реализованы на пассивных диодно-резистивных цепях, но значительное прямое падение напряжения на диодах 0,5 — 1 В и нелинейность его вольт-амперной характеристики вносят в этом случае значительные погрешности, особенно при обработке слабых сигналов. Применение ОУ позволяет в значительной степени ослабить влияние реальных характеристик диодов. Однополупериодные выпрямители. Схемы однополупериодных выпрямителей, приведенные на рис. Неинвертирующие однополупериодные выпрямители имеют более высокое входное сопротивление, чем инвертирующие. В инвертирующем выпрямителе диод VD 1 открывается на соответствующей полуволне сигнала, обеспечивая его передачу на выход с коэффициентом, определяемым отношением резисторов R 1 и R 2. Диод VD 2 смещен при этом в обратном направлении.
ПРЕЦИЗИОННЫЕ ВЫПРЯМИТЕЛИ НА ОУ в устройствах на микросхемах
Если напряжение на входе больше нуля, то на выходе ОУ отрицательное напряжение. Тогда диод V1 открыт, а диод V2 закрыт, поэтому напряжение на выход не поступает. Если напряжение входа отрицательное, то на выходе ОУ положительный потенциал, поэтому диод V1 закрыт, а диод V2 открыт. В результате напряжение поступает на выходной конденсатор и он подзаряжается. При этом диод V2 оказывается охвачен отрицательной обратной связью с очень большим коэффициентом усиления за счет операционного усилителя.
Детектор на дифференциальном усилителе. Детектор рис.
РАЗРАБОТКА И МОДЕЛИРОВАНИЕ СИНХРОННОГО ДЕТЕКТОРА ДЛЯ СИСТЕМЫ ИЗМЕРЕНИЯ ДИФФЕРЕНЦИАЛЬНОГО СМЕЩЕНИЯ
Прецизионные или высокоточные выпрямители, в отличие от диодных выпрямителей, идеально выполняют функцию выпрямления: один из полупериодов без искажений присутствует на выходе устройства, другой практически незаметен. Есть и еще одно существенное отличие: амплитуда выходного сигнала прецизионного выпрямителя может превышать амплитуду входного, к тому же ее можно регулировать. Прецизионные или идеальные выпрямители на основе ОУ могут быть выполнены по схемам, представленным на рис. На выходе первого из них рис. Напряжения, снимаемые с выходов выпрямителя, отличаются на величину падения напряжения на открытом кремниевом диоде 0,6—0,7 В.
Активные выпрямители и амплитудные детекторы на базе ОУ
Детектирование АМ-сигналов сводится к одно- или двухполупериодному выпрямлению исходного ВЧ ПЧ сигнала с последующим сглаживанием пульсаций фильтром, вносящим минимальные частотные искажения в продетектированный сигнал. Для выпрямления могут применяться как одиночные диоды, так и несколько диодов, включенных по полумостовой или мостовой схемам. На рис. Измеритель напряжения ВЧ сигнала на основе мостового диодного АМ-детектора. Для приведенных схем характерна существенная зависимость коэффициента передачи от уровня входного ВЧ ПЧ сигнала. Это обусловлено в первую очередь нелинейностью вольт-амперной характеристики основного рабочего элемента детектора — полупроводникового диода.
Если напряжение на входе больше нуля, то на выходе ОУ отрицательное напряжение. Тогда диод V1 открыт, а диод V2 закрыт.
ФАЗОВЫЕ ДЕТЕКТОРЫ
Детектор на операционном усилителе
В Сибирский Федеральный Университет В настоящее время существует проблема контроля и мониторинга гидротехнических сооружений гидроэлектростанции. Одним из параметров контроля и мониторинга гидротехнических сооружений гидроэлектростанций является оценка прочностных характеристик, по геометрической форме плотины створа , для которой при воздействии различных внешних факторов чередование времен года, изменение уровня водохранилища, сейсмических воздействий и др. Существует несколько методов контроля геодезического створа [1] сооружений гидроэлектростанций, которые включают в себя различные варианты реализаций: струнный метод оптический метод радиотехнический метод Системы глобального позиционирования ГЛОНАСС и GPS пока не отвечают заданным требованиям точности. В перспективе с применением методов накопления и обработки информации со спутников, контрольно-корректирующих базовых станций и дополнительных устройств потребителя, станет возможным достигнуть высокой и достаточной для заданной в ТЗ точности измерений.
АМПЛИТУДНЫЕ ДЕТЕКТОРЫ НА ОУ в устройствах на микросхемах
ВИДЕО ПО ТЕМЕ: Одновибратор. Курсовая работа.
Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. В схеме буферизированного пикового детектора ток разряда конденсатора С1 минимизируется за счет применения повторителя напряжения с низким значением входного тока и выполненного на операционном усилителе А2. Резистор R3 позволяет микросхеме А1 во время запертого состояния через диод D2 достигать более быстрого нарастания сигнала.
Приборы и техника эксперимента. Королёв, А.
Синхронный амплитудный детектор
Измеряемое сопротивление Rx подключается к клеммам ВР1 и ВР2, которые должны быть рассчитаны на амперные токи. Резистор R3 позволяет микросхеме А во время запертого состояния через диод D2 достигать более быстрого нарастания сигнала. Операционный усилитель заряжает накопительный конденсатор С т во время отрицательной полуволны и удерживает это напряжение во время положительной полуволны. Онлайн журнал радиотехники, электротехники и схемотехники. Рассматриваются различные радиотехнические устройства, схемы радиоэлектроники, установка аудиосистем, измерительные приборы, а также электроизмерительные приборы, самодельная антенна, схема генератора, схема усилителя, ламповые предусилители, схемы usb устройств, основы схемотехники усилителей, трансформатор и генератор. Главная Ищем авторов Полезные ресурсы Размещение рекламы.
Пиковые детекторы предназначены для измерения максимального за некоторый отрезок времени значения сигнала. Работу пикового детектора можно пояснить на примере простой схемы, состоящей из идеальных диода и конденсатора рис. Пиковые детекторы могут работать в двух различных режимах — режиме слежения и режиме хранения.
Навигация: Главная Случайная страница Обратная связь ТОП Интересно знать Избранные Топ: Характеристика АТП и сварочно-жестяницкого участка: Транспорт в настоящее время является одной из важнейших отраслей народного хозяйства… Марксистская теория происхождения государства: По мнению Маркса и Энгельса, в основе развития общества, происходящих в нем изменений лежит… Оценка эффективности инструментов коммуникационной политики: Внешние коммуникации — обмен информацией между организацией и её внешней средой. .. Интересное: Аура как энергетическое поле: многослойную ауру человека можно представить себе подобным… Наиболее распространенные виды рака: Раковая опухоль — это самостоятельное новообразование, которое может возникнуть и от повышенного давления… Подходы к решению темы фильма: Существует три основных типа исторического фильма, имеющих между собой много общего… Дисциплины: Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция |
⇐ ПредыдущаяСтр 22 из 40Следующая ⇒
Пиковый детектор на транзисторах. При отсутствии на входе AM сигнала транзисторы VT1 и VT2 (рис. 8.14) закрыты. Напряжение на конденсаторах CI и С2 равно нулю. Входной сигнал через эмиттерный повторитель на транзисторе VT1 проходит на базу транзистора VT2. Импульс отрицательной полярности проходит через два транзисторных перехода. Через переход база — коллектор заряжается конденсатор С2, а через переход база — эмиттер — конденсатор С1. В этом случае транзистор работает как два диода. При отсутствии входного сигнала конденсатор С1 разряжается через переход база — эмиттер VT3 и резистор R2. Напряжение на конденсаторе С2 остается без изменения. Если последующий входной импульс будет иметь большую амплитуду, чем предыдущий, то вновь откроется два перехода транзистора VT2 и произойдет заряд коненсаторов до нового уровня входного сигнала. В том случае, если входной импульс будет меньше по амплитуде, то откроется толь ко переход база — эмиттер. Тран зистор VT2 работает как триод Конденсатор С2 разряжается через транзистор VT2 на конденсатор С1. Процесс разряда будет происходить до тех пор, пока потенциалы этих конденсаторов не сравняются. Напряжение на них будет равно амплитуде входного сигнала. Постоянная времени заряда конденсатора С2 равна 2,5 мкс, постоянная времени разряда — 40 или 0,6 мкс в зависимости от режима работы транзистора VT2. Точность детектирования огибающей не хуже 2,5% при частоте 100 кГц. Минимальная амплитуда входного сигнала 20 мВ. Рис. 8.14 Рис. 8.15 Рис. 8.16

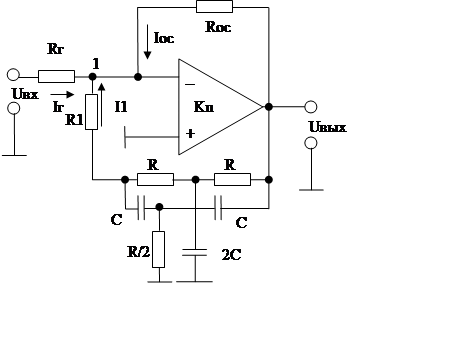

Частотно-зависимый амплитудный детектор. Выходной сигнал детектора (рис. 8.15, а) снимается с диагонали моста, который включен в цепь ООС ОУ. Коэффициент передачи детектора зависит от элементов ООС R3, R2 и С, а также от сопротивления компенсирующего резистора R1. Коэффициент передачи определяется выражением На рис. 8.15,6 приведена зависимость выходного напряжения от частоты. Квадратичный детектор с аппроксимацией.Детектор (рис. 8.16) состоит из двух симметричных устройств. На вход ОУ DA1 приходит отрицательная полярность входного сигнала, а на вход ОУ DA2 — положительная. Когда входной сигнал отрицательной полярности имеет уровень меньше 1 В, коэффициент усиления микросхемы определяется отношением R6/R1и равен единице. Как только входной сигнал превысит уровень 1 В открывается транзистор VT1 и коэффициент усиления усилителя меняется. На выходе интегральной микросхемы DA1 сигнал удваивается. При дальнейшем увеличении входного сигнала будут последовательно открываться остальные транзисторы. Таким образом, квадратичная зависимость выходного сигнала будет аппроксимирована линейными участками. Воз-рая половина схемы для положительной полярности входного сигнала работает аналогичным образом. Верхняя граничная частота входного сигнала определяется граничной частотой работы ОУ. ЧАСТОТНЫЕ ДЕТЕКТОРЫ
Детектор на дифференцирующем каскаде. В основу частотного детектора (рис. 8.17, а) положен каскад усилителя с неравномерной частотной характеристикой. Коэффициент усиления усилителя равен oR2Ci. К коллектору транзистора VJ2 подключен детектор. Постоянное напряжение на выходе детектора пропорционально частоте входного сигнала. На рис. 7.17, а показаны три графика зависимости выходного сигнала от частоты при различных емкостях конденсатора CL Линейная зависимость наблюдается для емкости 6 нФ. На частоте 100 кГц коэффициент передачи детектора равен 100. Рис. 8.17 Рис 8.18 Детектор с фазовым звеном. Частотный детектор (рис 8 18) построен по принципу синхронного детектирования Входной сигнал через транзистор VT1 проходит на базы транзисторов VT2 и VT3 Транзистор VT2 совместно с элементами С! и R6 образуют фазосдвнгающин каскад Цепочка R6 и С1 имеет частоту среза 1 кГц На этой частоте выходной сигнал транзистора VT2 сдвинут на 90° относительно входного сигнала В каскаде на транзисторе VT3 входной сигнал усиливается и ограничивается Этот сигнал управляет работой полевого транзистора VT4, который работает в ключевом режиме и управляет цепью, через которую проходит сдвинутый по фазе входной сигнал Интегратор на элементах R11 и С4 выделяет постоянную составляющую Зависимость постоянной составляющей от частоты входного сигнала, имеющего амплитуду 2 В, приведена на рис 8 18 Активные частотные детекторы. Четыре схемы частотных детекторов (рис 8 19) построены по одному принципу Частотно-зависимым элементом в схемах является RC цепочка Сигнал на резисторе R2 в схеме рис 819, с сдвинут относительно входного сигнала на определенный фазовый угол Фазовый сдвиг зависит от частоты входного сигнала Сигнал на базе управляет транзистором VT, выходной ток которого заряжает конденсатор С2 Значение тока определяется сопротивлением резистора R1 Функции интегрирования выходного сигнала выполняют элементы RI, C2 Кроме того, резистор R1 является элементом фазосдвигающей цепочки В схеме рис 819,6 фазосдвигающая цепочка построена на элементах R1, С1, а интегрирующая цепочка — на R2, С2. Частотные характеристики обоих детекторов имеют в области низких частот неравномерный участок, который ограничивает рабочий диапазон устройства Чтобы уменьшить этот участок, в следующих схемах включен дополнительный транзистор На рис 819, в детектор имеет частотную характеристику, неравномерный участок которой перемещен к частотам менее 2 кГц Введение дополнительного транзистора в схеме с ОБ позволило создать детектор (рис 819, г), частотная характеристика которого является линейной и имеет большую крутизну, чем все предыдущие Амплитуда входного сигнала равна 3 В Все схемы проиллюстрированы частотными зависимостями выходного напряжения Детектор с фазовым мостом. В основе частотного детектора (рис 8 20, а) лежат две схемы мостового фазовращателя и балансного фазового детектора Фазовращатель собран на Rl, R2 и С1.С2, а фазовый детектор состоит из следующих элементов VD1, VD2, R3, R4, СЗ, С4 Выходное напряжение фазовращателя используется ках коммутирующее напряжение для детектора При изменении частоты входного сигнала от 0 до оо сдвиг фазы выходного сигнала на выходе фазовращателя будет меняться от 0 до 180° Для частоты w=1/RС = 2,1 МГц сдвиг фазы будет равен 90°. Для этого сдвига фазы на выходе детектора будет нулевое напряжение. При других значениях фазового сдвига напряжение на выходе детектора является положительным или отрицательным. Коэффициент передачи детектора в зависимости от частоты сигнала определяется выражением UBЫХ/Uвых max=(w02 — w2)/(w02 +w2). На рис. 8.20, б приведена характеристика детектора. Рис 8.19
Рис. 8.20
Рис. 8.21
Частотный детектор на интегральной микросхеме К224ДС2. Принципиальная схема микросхемы приведена на рис. 8.21, а. Симметричный детектор отношений (рис. 8.21,6) предназначен для работы с частотой от 6 до 20 МГц. Для симметрирования плеч детектора между выводами 3, 5 включен резистор R.
ФАЗОВЫЕ ДЕТЕКТОРЫ
Детектор на дифференциальном усилителе. Детектор (рис. 8.22) построен на дифференциальном усилителе, входящем в микросхему, к выходу которого подключены два транзистора, осуществляющие функции повторителя и преобразователя уровня. На один вход усилителя поступает исследуемый сигнал, на вход управления — опорный сигнал. Амплитудная характеристика детектора линейна при амплитудах входного сигнала до 50 мВ. Частотный диапазон работы от единиц герц до мегагерц. Рис. 8. 22
Детектор на ограничителях. Фазовый детектор (рис 823 а) состоит из двух усилительных каскадов, работающих в режиме насыщения. На первый вход подается исследуемый сигнал а на второй — сигнал с опорной частотой. В коллекторах транзисторов появляется сигнал прямоугольной формы. Когда в коллекторах транзисторов VT1 и VT2 сигнал положительной полярности а в коллекторах VT3 и VT4 — отрицательной, то на входе диода будет нулевой сигнал. Это случай совпадения сигналов по фазе При сдвиге сигналов на 2л в коллекторах транзисторов будут совпадать по времени положительные и отрицательные импульсы. На входе диода будет сигнал той же полярности, что и в коллекторах транзисторов. Отрицательный полупериод сигнала пройдет через диод и на выходе фильтра выделится постоянная составляющая Длительность импульсов положительной и отрицательной полярностей будет пропорциональна фазовому сдвигу между сигналами В принципе можно образовать выходной сигнал и от положительных импульсов. На рис. 8.23, б приведена характеристика детектора
Рис. 8.23
Детектор на интегральной микросхеме К122УД1. Детектор собран на дифференциальном усилителе интегральной микросхемы К122УД1 (рис. 8.24). Сигнал на Входе 1 (база одного из двух транзисторов дифференциальной пары микросхемы) формирует на двух выходах сигналы, сдвинутые по фазе на 180°. Сигнал, который подается на Вход 2 (база транзистора микросхемы), формирует сигналы, совпадающие по фазе. При фазовом сдвиге сигналов, равном 90°, на входах и выходах микросхемы образуются одинаковые сигналы. После выпрямления на выходе детектора будет нуль. Для совпадающих по фазе входных сигналов на выходах дифференциального усилителя будет максимальный разбаланс по амплитуде. В этом случае после детектирования формируется максимальное отрицательное напряжение. При сдвиге по фазе на 180° между входными сигналами на выходе схемы формируется максимальное положительное напряжение. Для других фазовых соотношений между входными сигналами на выходе будет устанавливаться промежуточное значение. Детектор работает при входных сигналах с амплитудой до 1 В на частотах от 1 кГц до 1 МГц. Рис. 8.24
Фазовый детектор с амплитудными ограничителями. Фазовый детектор (рис. 8.25) состоит из двух детекторов AM сигнала, которые построены на ОУ DA1 и DA2. Если на входах действуют сигналы U1 — А (t)соs[wt+ф(t)] и U2 = Acoswt, то на выходе детектора после ОУ DA3, работающего в схеме дифференциального интегратора, будет сигнал, равный среднему значению выходных напряжений ОУ DAI и DA2. Для A>A(t) Uвых = 2/п A(t) cos Ф(t). Детектор работает в широком диапазоне частот. Верхняя граничная частота определяется частотными свойствами ОУ Нижняя граничная частота зависит от параметров интегратора. В детекторе можно применить любой ОУ. Детектор с ОС. Входной фазомодулированный сигнат подается на входы ОУ DA1 (рис. 8.26). Рис. 8.25 Рис. 8.26
Выходной сигнал этого усилителя зависит от состояния полевого транзистора. Если транзистор закрыт, то выходной сигнал равен нулю. При открытом состоянии транзистора входной сигнал проходит на выход DA1. Управление полевым транзистором осуществляется интегральной микросхемой DA3, выполняющей функции ограничителя. На вход этой схемы поступает сигнал с фазосдвигающего устройства, построенного на интегральной микросхеме DA2. Коэффициент передачи фазосдвигающего каскада равен К= l/(l+jwC2R8). Частота cpeзa цепочки может быть определена из равенства w0 = R8С2=1. Для подстройки фазы сигнала служит потенциометр R8. В результате входной сигнал с частотой w0 будет создавать нулевой сигнал на выходе интегратора Я4С,. При изменении входного сигнала по фазе на вы ходе интегратора образуется сигнал, который дополнительно усиливается интегральной микросхемой DA4. Фазовый детектор на переключателях. Фазовый детектор (рис. 8.27) состоит из двухполупернодного детектора усилителя и схемы управления. Детектор сигнала состоит из аналоговых ключей на полевых транзисторах VT1-VT3 и ОУ DA1. При открывали транзисторов VT1 и VT2 входной сигнал проходит через ОУ DA1 инвертируется. Коэффициент усиления усилителя равен единице При закрывании VT1 и VT2 открывается VT3. Через транзтотор VT3 входной сигнал проходит на вход ОУ DA2. Управление детек тором осуществляется входными сигналами с транзисторов VT5 и VT6. Для балансировки ОУ DA2 при отсутствии входного сигнал служит потенциометр R15. В цепь ОС этого ОУ включен конденсатор, выполняющий функции интегратора. Его емкость определяется частотой входного сигнала. Схема управления собрана на транзисторах VT4 — VT6. Фазовый детектор может работать в диапазоне частот от 50 Гц до 20 кГц. Чувствительность схемы выше 120 мВ/град. Дрейф нуля меньше 60 мВ. Рис. 8.27
ОДНОТАКТНЫЕ ДЕТЕКТОРЫ
Транзисторный детектор. Детектор (на рис. 8.28, а) построен на одном транзисторе, который выполняет функции ключа. При отсутствии опорного сигнала входной сигнал отрицательной полярности открывает переход база — коллектор транзистора. Сигнал на выходе отсутствует. Входной сигнал положительной полярности запирает переход коллектор — база. В этом случае опорный сигнал открывает транзистор. Ток входного сигнала проходит через эмиттер-коллекторную цепь. При различных фазовых соотношениях между входным и опорным сигналами амплитуда сигнала на выходе будет меняться. Выходной сигнал меняется и от амплитуды входного сигнала. Эти зависимости показаны на рис. 8.28, б, в. Частота сигналов 10 кГц, амплитуда входного сигнала 1 В, опорного — 2 В. Для компенсации постоянного уровня отрицательной полярности предназначен резистор R5. Рис. 8.28 Рис. 8.29
Конденсаторный детектор. Синхронный детектор (рис. 8.29, а) построен по принципу интегрального накопления заряда на конденсаторе. Во время отрицательной полуволны опорного сигнала транзистор VT2 открыт. Входной сигнал заряжает конденсатор С1 через резистор R1. Во время положительного полупериода транзистор VT2 закроется, a VT1 откроется. Накопленный заряд на конденсаторе С2 будет приложен к интегрирующей цепочке R3C2. В результате на выходе будет выделена постоянная составляющая. Зависимость выходного сигнала от фазового сдвига между входным и опорным сигналами показана на рис. 8.29,6. Если вместо резистора R3 поставить диод VD, то получим однополярную характеристику. Амплитуда входного сигнала 1 В, частота 50 кГц. Амплитуда опорного гармонического сигнала 2 В. Детектор с электронным переключателем. В синхронном детекторе (рис. 8.30, а) роль управляющего элемента выполняет полевой транзистор. В качестве интегратора применяется ОУ с конденсатором в цепи ОС. Когда транзистор открыт, на выходе появляется сигнал, соответствующий среднему значению входного сигнала. Амплитуда этого сигнала регулируется в широких пределах сопротивлениями резисторов R1 и R2. Емкость конденсатора также влияет на выходной сигнал. На рис. 8.30, б приведена зависимость коэффициента передачи детектора от частотного сдвига между выходным и опорным сигналами. Рис. 8.30 Рис. 8.31
Детектор на интегральной микросхеме К122УД1. Детектор (рис. 8.31, а) собран на дифференциальном усилителе. Входной сигнал подается на базу усилительного транзистора, а опорный — на базу токозадающего транзистора. Выходной сигнал является результатом взаимодействия двух сигналов. Он зависит от амплитуды входного и опорного сигналов, а также от фазового сдвига между ними. Эта схема может применяться для детектирования AM и ФМ сигналов. Амплитудно-модулированный сигнал требует стабилизации фазы между сигналами, а ФМ сигнал — стабилизации амплитуд сигналов. Кроме того, детектор может применяться и для детектирования ЧМ сигналов. В этом случае необходимо изменить схему, связанную с транзистором VT. Изображенная схема предназначена для выявления амплитудных изменений входного сигнала. Она является узкополосной. На рис. 8.31,6 — г проиллюстрированы зависимости выходного напряжения детектора от опорного и входного напряжений, а точнее, разности фаз между ними.
ДВУХТАКТНЫЕ ДЕТЕКТОРЫ
Двухтактный детектор. В качестве управляющих элементов в детекторе (рис. 8.32) используют два транзистора. Противофазные сигналы управления отрицательной полярности подаются на базы транзисторов. Когда один транзистор закрыт отрицательным импульсом, в базе другого — нулевой потенциал и транзистор открыт. С помощью транзисторов осуществляется прерывание входного сигнала. Сигнал с эмиттеров транзисторов подается на ОУ. С помощью резисторов R5 и R7 устанавливается необходимый коэффициент усиления (K=10). Подбором резисторов R6 и R8 выравнивают амплитуды сигналов, которые проходят на выход ОУ. Детектор работает на частотах до сотен килогерц. Рис. 8.32
Детектор на полевых транзисторах. Детектор (рис. 8.33) состоит из двух ключей и ОУ. В качестве ключей применены полевые транзисторы, позволяющие коммутировать сигналы низкого уровня. Минимальный входной сигнал равен 10 мВ, управляющий сигнал подается на затворы полевых транзисторов, сигнал положительной полярности на неинвертирующий вход ОУ, а отрицательная полярность входного сигнала — на инвертирующий вход усилителя. В результате на выходе ОУ формируется сигнал положительной полярности. Регулировка коэффициента усиления осуществляется резистором R3. Входное сопротивление детектора более 40 кОм, а выходное менее 200 Ом. Граничная частота входного сигнала 20 кГц. Погрешность преобразования менее 0,5%. Синхронные фильтр и детектор. В состав синхронного детектора (рис. 8.34) входит синхронный фильтр, построенный на элементах R1, С1, С2 и управляемый транзисторами микросхемы DA1. Рис. 8.33 Рис. 8.34
Эти транзисторы поочередно открываются импульсным напряжением с амплитудой 2 В. Операционный усилитель детектирует сигналы фильтра, в результате чего на выходе появляется постоянная составляющая. Коэффициент передачи схемы равен 20, температурный дрейф 0,1%/град. Постоянная времени приблизительно 1,5 с. Максимальная амплитуда входного сигнала ±0,5 В. Температурный дрейф нуля 20 — 50 мкВ/град. Высокочастотный синхронный детектор.В синхронном детекторе (рис. 8.35) перемножающим элементом является микросхема DA1. Интегральная микросхема DA2 преобразует парафазный сигнал перемножителя в однофазный. При этом значительно ослабляются синфазные помехи, которые могут быть в цепях питания. На нулевой выходной потенциал схема настраивается с помощью потенциометра R12. Синхронный детектор работает на частоте 30 МГц. Исследуемый сигнал с частотой модуляции 2 — 20 МГц и амплитудой 150 мкВ — 250 мВ подается на Вход 1. Опорный сигнал с амплитудой 0,1 В подается на Вход 2. Максимальная амплитуда выходного сигнала равна 0,3 В. Нелинейность частотной характеристики менее 3%, а нелинейность амплитудной характеристики 2%. Верхняя граничная частота модуляции входного сигнала определяется полосой пропускания ОУ DA2. На выходе этого усилителя включены два фильтра, которые ослабляют составляющие с частотами 30 и 60 МГц более чем на 60 дБ. Эти составляющие появляются в результате перемножения входного и опорного сигналов в интегральной микросхеме DA1. Для устранения возбуждения микросхемы DA2 необходимо включить между контактами 2 и 4 конденсатор емкостью 16 пФ и между контактами 2 и 12 — резистор сопротивлением 100 Ом и конденсатор емкостью 56 пФ. Детектор на перемножителе. Основой синхронного детектора (рис. 8.36) является микросхема DA3. На Вход 2 детектора подается преобразуемый сигнал, а на Вход 1 — опорный сигнал. Для линеаризации рабочей характеристики детектора опорный сигнал, проходит на микросхему DA3 через логарифмический каскад. Этот каскад построен по дифференциальной схеме на DA2 с диодной нагрузкой в коллекторах (DA1). Такое включение позволяет создать режим работы микросхемы DA3 по постоянному току, обеспечивая хорошую температурную стабилизацию и высокий коэффициент подавления опорного сигнала на выходе микросхемы DA3. Амплитуда опорного сигнала равна 0,5 В. Балансировка перемножителя по постоянному току осуществляется потенциометрами JR3 и R13. Когда опорный сигнал равен нулю, то с помощью резистора КЗ добиваются максимального подавления преобразуемого сигнала. С помощью резистора R13 добиваются максимального подавления опорного сигнала при нулевом сигнале на Входе 1. Выходной парафазный сигнал перемножителя подается на микросхему DA4, которая дополнительно усиливает его в 10 раз, что позволяет существенно ослабить влияние синфазной помехи в цепи питания и уменьшить дрейф нуля. Рис. 8.35 Рис. 8.36
Детектор работает в диапазоне частот от 20 Гц до 2 МГц. Неравномерность коэффициента передачи в этом диапазоне менее 3%. Амплитуда преобразуемого сигнала меняется от 0,2 мВ до 0,5 В при точности преобразования 1%. При увеличении амплитуды сигнала до 1 В точность преобразования снижается до 3%.
Глава 9 ⇐ Предыдущая17181920212223242526Следующая ⇒ Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций… Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства… Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого. .. Индивидуальные и групповые автопоилки: для животных. Схемы и конструкции… |
