Антенна ДМВ-диапазона: какую выбрать

Давно канули в прошлое большие, габаритами в несколько метров, домовые антенны. Как и исчез длинноволновой формат вещания. Сегодня для приема ТВ каналов используется дециметровая антенна для цифрового телевидения. Это несколько различных классов устройств, отличающихся направленностью, коэффициентами усиления, конструкцией. Россия переходит на цифровое вещание. Эфирный формат DVB T2 — это те же дециметровые волны, для которых можно собрать антенну своими руками. Понимая, как работает система передачи сигнала, легко выбрать оптимальную модель приемного устройства на дачу, дальнего действия или рассчитанную на эксплуатацию в зоне уверенного приема трансляций.

Особенности современного цифрового вещания

Вещание в дециметровом диапазоне сегодня используется повсеместно. Это означает рабочие частоты, измеряемые сотнями мегагерц с длинами волн менее метра. Такой способ передачи информации имеет ряд преимуществ.

1. Можно передать больше информации за единицу времени.
2. При вещании в дециметровом диапазоне легко передавать избыточную цифровую информацию, чтобы на стороне потребителя получить чистую картинку и звук, невзирая на потери сигнала.
3. Аппаратура трансляционных центров, передающие антенны, имеют малые габариты.
4. Затраты энергии на организацию потока дециметровых волн относительно малы. Чтобы понять это, стоит вспомнить картину вокруг Останкинской башни в СССР с обугленными ветками деревьев, когда вышка вещала в метровом диапазоне с огромной мощностью. Сегодня, с переходом на ДМВ, такого не наблюдается нигде.
5. Упрощается конструкция антенны и уменьшаются ее габариты на стороне абонента. ДЦМ антенна может представлять собой несколько квадратных рамок размером не более 20 см.

Важно! Есть одна ключевая проблема вещания в ДМВ диапазоне: фронт волны быстро теряет интенсивность. Дальность действия транслятора измеряется всего лишь десятками километров.

Однако работая с цифровым избыточным сигналом, можно достичь высокой автоматизации процесса охвата большой территории. В точках с номинальным уровнем падения сигнала устанавливаются станции ретрансляции. Они работают без участия человека, принимая ДМВ волны и передавая их на собственную зону охвата.

Как выбрать дециметровую антенну

Изучая отзывы, нельзя точно понять, какую именно антенну нужно купить для эксплуатации в конкретной квартире, доме, загородной даче. Есть ряд правил, которые помогут выбрать оптимальную модель.

Значительное расстояние до транслятора

Для приема сигнала на значительном расстоянии от транслятора понадобится остро направленная антенна дециметрового диапазона. Это конструкции типа волновой канал, логопериодическая с дефлекторами.

Важно! Такая наружная антенна ДМВ диапазона может принимать сигнал на расстоянии до 25-30 км без дополнительных устройств. Если же выбрать модель с усилителем, картинка и звук на телевизоре будут радовать даже в том случае, когда до транслятора 50 км и более.

Городские условия

В городских условиях также потребуется остронаправленная антенна. Если она выносится на крышу, можно использовать уже упомянутые классы конструкций. Но если абонент живет на среднем этаже и находится в железобетонных джунглях с многочисленными отражениями сигнала, ему понадобится компактная модель.

Это комнатные устройства класса три квадрата или Харченко с рефлектором. Они направленные, позволят не только отыскать прямой сигнал транслятора, но и прицелиться в отраженный поток достаточной для качественной картинки интенсивности.

Зона уверенного приема

В зоне уверенного приема, на расстоянии 2-5 км от транслятора, не нужна дециметровая антенна с усилителем. Наоборот, она сформирует настолько интенсивный сигнал, что телевизор откажется с ним работать.

В зоне уверенного приема выбирают простые устройства. Это может быть серийная модель в виде нескольких площадок проводников, заключенных в пластиковый корпус. Или простейшая самодельная антенна дециметрового диапазона из коаксиального кабеля или пивных банок.

Совет! Стоит использовать чужие наработки. Рекомендуется пройтись по району и посмотреть, какая ДМВ антенна для цифрового ТВ установлена у соседей. Немного расспросов, выводов — и можно смело отправляться в магазин делать удачную покупку.

Топ-3 антенны дециметрового диапазона

Выводить рейтинг устройств в одном классе было бы неэффективно. Поэтому в него включены антенны для различных условий приема цифрового ТВ.

CIFRA-6

Это недорогое устройство класса волновой канал выполнено в виде антенны в защитном пластиковом корпусе. Направленность модели позволяет точно прицелиться в транслятор. Ориентирование антенны простое, особой настройки не требуется. Усилителя нет. Без него антенна может использоваться для приема цифрового телевидения на расстоянии до 10 км. Уровень усиления — до 6 dBi.

Плюсы:

• направленность;
• защита от внешних воздействий, птиц;
• надежность конструкции;
• простота подключения.

Минусы:

• нужна штанга или мачта для установки;
• нет усилителя;
• базовая комплектация скудна;
• потребуется заводить кабель внутрь помещения.

LUMAX DA1502A

Эта комнатная модель подойдет для дачи, расположенной на расстоянии до 10 км от транслятора DVB-T2. Она устанавливается на собственной стойке, выполнена в стильном корпусе, оснащена усилителем. Питание осуществляется от порта USB, то есть устройству не нужна отдельная розетка. Его можно включить прямо в соответствующий интерфейс телевизора. Уровень усиления сигнала — 28 дБ.

Плюсы:

• ценник;
• питание от порта телевизора;
• с усилителем;
• стильный внешний вид.

Минусы:

• достаточно тяжелая, 700 г;
• не экранирована, на качество сигнала влияют помехи внутри квартиры;
• кабель 3 м — при подключении к телевизору этого много, в комнате мало;
• только использование в закрытых помещениях.

Locus L025.12

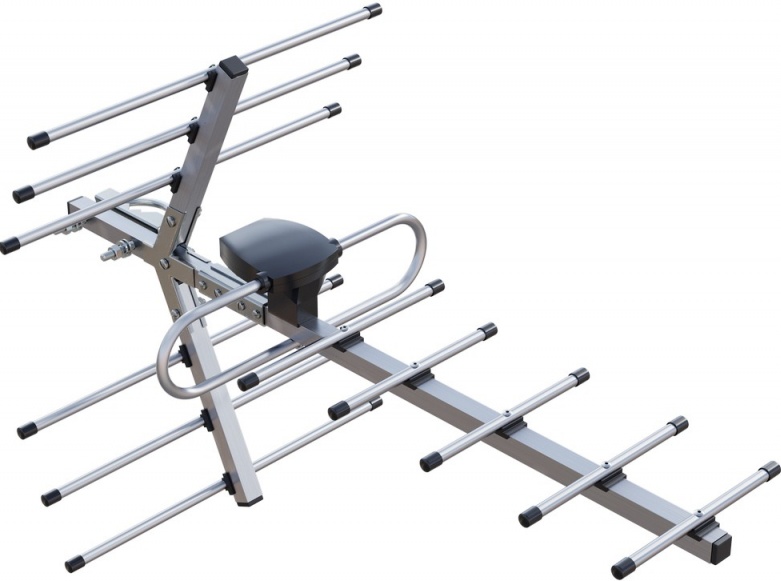

Данная антенна класса волновой канал крайне эффективна и направленна. Она рассчитана на самый сложный характер приема. Производитель заявляет дальность до транслятора 25 км в любых условиях.

Важно! Устройство оснащено рефлектором, может работать с ФМ частотами.

Плюсы:

• дальность приема;
• усилитель;
• простота установки и прицеливания;
• принимает ФМ радио.

Минусы:

• габаритная;
• отличный насест для птиц;
• почти неприменима в городских условиях;
• кабель придется заводить в помещение.

Самодельные варианты ДМВ антенн

Выбрать дециметровую антенну для цифрового телевидения достаточно легко. Однако для любителей все мастерить руками будут интересны самодельные конструкции. Зачастую, правильно рассчитанные и выполненные в материале, они показывают даже большую эффективность, чем покупные устройства. А некоторые самодельные ДМВ антенны при самостоятельной сборке не будут стоить своему владельцу буквально ни копейки.

Сегодня пользуются популярностью и показали свою эффективность следующие конструкции антенн:

• из двух пивных банок, просто настраивается, для городских условий в зоне хорошего приема;
• из коаксиального кабеля, петля или упрощенная Харченко, для хороших и средних условий приема;
• Харченко, с рефлектором и без, для городских условий, с одним контуром или несколькими для точного охвата диапазонов вещания трансляторов;
• бабочка из медной проволоки, комнатная, для хороших условий приема;
• три квадрата, направленная, для городских условий, комнатная.

Важно! Все эти антенны просто рассчитываются и легко делаются. В некоторых случаях от пользователя даже не требуется специальных знаний. Достаточно точно следовать инструкциям по сборке и настройке или воспользоваться онлайн калькулятором для получения точных данных.

Для энтузиастов будут интересны варианты антенн волновой канал и логопериодическая антенна. Они направленные, могут выполняться с хорошим коэффициентом усиления и рассчитываются точно по параметрам частот трансляторов в точке приема. Такие антенны, сделанные домашними мастерами, почти всегда эффективнее купленных в магазине.

Почему пропадает телесигнал. Советы по восстановлению приема цифрового ТВ

98% проблем зрителей с цифровым эфирным телевидением связаны с пользовательским оборудованием или условиями приема: расположением дома, рельефом, застройкой, а летом еще и с распустившейся листвой.

На основе данных горячей линии специалисты РТРС составили Топ-5 проблем телезрителей и предлагают способы их решения

1. «Усы» и «сушилки», или неподходящая антенна

«Первый мультиплекс не работает, второй с помехами», — так начинаются многие жалобы на горячую линию. Первым делом важно понять, какая у зрителя антенна. Типичный ответ: «Я не знаю, какая у меня стоит антенна. Она висит очень высоко на сосне, и ставили много лет назад».

Немного теории. Цифровое эфирное телевидение показывает без помех, оно либо есть в отличном качестве, либо его нет совсем. Поэтому в случаях, когда картинка на экране то четкая, то полностью пропадает, диагноз ясен: антенна принимает сигнал на пределе своих возможностей. И любое изменение условий приема — распустившиеся листья, дождь, проехавшая мимо машина — изменяет сигнал до такого уровня, что его мощности для этой антенны уже не хватает. В аналоговом телевидении на экране пошли бы помехи. «Цифра» исчезает совсем. Вывод прост: надо подобрать подходящую для вашего места антенну, чтобы она давала телевизору или приставке сигнал достаточной мощности.

Антенны бывают комнатные и наружные. Комнатная размещается в квартире и подходит, если телебашня расположена в прямой видимости. Если расстояние до башни более 10 км, нужна наружная.

Ее устанавливают на балконе, фасаде или крыше.

По принимаемым частотам антенны делятся на метровые (аналоговые каналы), дециметровые (цифровые каналы) и всеволновые («аналог» и «цифра»). К 2019 году более 12 млн россиян принимали «аналог» в метровом диапазоне: например, на антенны типа «усы» или «полька» («сушилка»). Для приема «цифры» они неэффективны. Те, кто не успел обновить свое оборудование и попытался настроить «цифру» на новом приемнике со старой антенной, столкнулись с тем же самым периодическим пропаданием телесигнала. Прежняя антенна что-то ловит, но не всегда. Проблему решает только замена антенны на дециметровую. Самый подходящий тип — «елка».

Реже трудности с приемом возникают из-за переусиления сигнала. По типу усиления выделяют активные антенны (с усилителем) и пассивные (без него). Избыточное усиление вызывает помехи. Поэтому не стоит использовать активную антенну вблизи башни. Усилитель необходим на даче, в сельской местности, на большом расстоянии от башни в городе.

Если тип антенны не подходит под условия приема, лучше заменить ее.

2. «Поворот не туда», или неверная ориентация антенны

Проблема недостаточного сигнала может быть вызвана тем, что приемная антенна «смотрит не туда». Зритель из Железноводска сетовал на кратковременные прерывания и зависания сигнала. Оказалось, что антенна повернута в противоположную от городской телебашни сторону. Из-за этого уровень сигнала был слабый, а уровень ошибок, наоборот, высокий. Та же самая проблема — малейшее изменение условий приема, и сигнал пропадает. Разворот антенны решил проблему. И такие случаи встречаются регулярно.

Сориентировать антенну на ближайшую башню поможет интерактивная карта на сайте ртрс.рф. После подключения к телевизору (или приставке) с помощью кабеля следите за показателями уровня и качества сигнала на телеэкране. Медленно поворачивайте антенну вокруг своей оси. Ориентируйтесь на шкалы интенсивности и качества телесигнала.

Добейтесь наилучших показателей: уровень сигнала — не менее 60%, качество — 100%.

Иногда «поворот не туда» не приводит к сбоям, но лишает местных новостей. Телезритель из деревни Пижма в Марий Эл направил антенну в сторону Санчурска (Кировская область) и получил в эфире кировские новости. Для просмотра марийских местных программ ему пришлось повернуть антенну в сторону Йошкар-Олы.

3. «Знай ее место», или неверное размещение антенны

«Показатели приема мультиплексов изменяются от 0% до 75%», — пишет телезритель. Оказалось, что его частный дом расположен в 50 метрах от густого леса, и антенна установлена на уровне шести метров от земли.

Подъем антенны выше часто решает проблему с приемом. На больших расстояниях от телебашни и рядом с естественными преградами рекомендуемая высота размещения антенны — 10 метров от уровня земли.

Не стоит ставить антенну на чердаке под крышей из металлочерепицы: эта экранирующая поверхность препятствует прохождению сигнала.

В случае с комнатной антенной лучше всего подойдет подоконник окна, которое выходит в сторону башни. Если такого окна нет, рекомендуется принять отраженный сигнал. Например, направить антенну на стену соседнего дома. Иногда придется перенести антенну в другую комнату.

4. Ложки, вилки и пивные банки, или о недостатках самодельных антенн

Жителю поселка Ерофей Павлович Амурской области удалось принять ТВ на столовую ложку, но сигнал то и дело исчезал.

Самоделки также готовят из алюминиевых столовых вилок, из задних решеток холодильников, из прокладок головки блока двигателя внутреннего сгорания, из сварочных электродов, из рыболовной сети, из гимнастических обручей и даже из пивных банок.

Удачные модели встречаются, но редко, так как требуют достаточных знаний в области физики и радиотехники. Для уверенного приема телесигнала рекомендуется принимать сигнал не «на проволочку», а на заводскую сертифицированную антенну.

5. Береги кабель снову, или почему важно проверять соединения

Если пропал сигнал, стоит проверить места соединений кабеля между антенной и приемником. Известен случай, когда телезритель зажал антенный кабель мешком картошки. Кабель отсоединился от телевизора, и сигнал пропал. Зритель обнаружил это спустя неделю без ТВ.

Чем плотнее оплетка кабеля и чем толще центральная жила, тем кабель прочнее.

Причиной неустойчивого приема ТВ может быть поврежденный — окисленный — разъем на телевизоре, к которому присоединяется антенный кабель. Если очистить места присоединений и заменить разъем, прием телеканалов восстановится.

В случае проблем с приемом ТВ рекомендуется проверить и место подсоединения антенного кабеля к наружной антенне, установленной на крыше дома. Там разъем не менее подвержен окислению.

6. Сложности с приставкой

Перенастройка, или как вернуть каналы в строй

Выпадение телеканалов — типичная проблема телезрителей, обращающихся на горлинию. Чаще всего у телезрителей исчезает один телеканал, реже — несколько. Например, у владельцев приставок Oriel 890 из мультиплекса пропадал «Матч ТВ». В таких случаях рекомендуется повторно настроить каналы на приставке. Для этого нужно зайти в раздел «Поиск каналов» и нажать «Автопоиск».

Приставки моделей Telefunken 212 и MDI DBR-701 не могли найти телеканал ОТР (о таких случаях сообщали из Кирова и из Смоленска). Помог только сброс настроек. В этом случае нужно выбрать в меню раздел «Система» — «Восстановить заводские настройки» и нажать «ОК». Далее вводим на месте пароля четыре нуля и снова пробуем запустить автопоиск.

У зрителя из Саратовской области телеканал «Карусель» показывался в формате «немого кино». После перенастройки звук возобновился.

Иногда автопоиск настраивает прием на частоты ретрансляторов соседних регионов. Например, на «России 1» передаются новости соседнего, а не своего региона. В таком случае пробуем настроить ТВ вручную. Для этого вводим частотный канал нужного мультиплекса (ТВК). Его легко найти на сайте РТРС и в мобильном приложении «Телегид» или узнать по номеру горлинии 8-800-220-20-02.

Неконструктивное поведение, или перегрев корпуса

Причиной пропадания сигнала может стать перегрев процессора. С такой проблемой сталкиваются владельцы недорогих моделей с конструктивными недоработками, например, Denn DDT104. Часто перегреваются приставки с встроенным блоком питания: DColor DC711HD, D-Color DC901HD, D-Color DC922HD и другие. Зафиксированы случаи перегрева модели MDI DBR-901.

Лучше всего вернуть такую приставку по гарантии и купить другую, более надежную модель. При этом стоит выбирать модели с внешним блоком питания — его легко заменить в случае поломки.

Если средства ограничены, можно просверлить вентиляционные отверстия в корпусе. Это должно снизить уровень нагрева. Однако это не универсальное решение.

«Перепрошивка», или крепко шить — нечего чинить

Производители всех устройств, у которых есть программное обеспечение (ПО), постоянно совершенствуют его. Приставки — не исключение. Предыдущие версии устаревают. Поэтому нужно обновлять ПО («перепрошивать»).

Владельцы приставок Digifors HD 71 Plus и DColor DC711HD (из Краснодара и Кирова) не обнаружили в первом мультиплексе «России 1». Повторный поиск в обоих случаях не помог. Неполадку удалось устранить только с помощью «перепрошивки». Для этого телезрители обращались в сервисный центр производителя или обновляли ПО самостоятельно.

Чтобы своими силами перепрошить приставку, нужно:

· скачать загрузочные файлы с сайта производителя,

· форматировать флешку в файловую систему FAT или FAT32,

· записать файлы на флешку и вставить ее в приставку,

· пошагово выполнить команды по установке.

После этого приемник автоматически перезагрузится и включит первый по списку канал.

Материал подготовлен Министерством цифрового развития и связи НСО

Как настроить дециметровую антенну

Развитие цифрового телевидения — необходимость, с которой столкнулись во всем мире. Аналоговый сигнал, конечно же, распространяется на большие, по сравнению с цифровым сигналом, расстояния, но качество изображения и звука с увеличением дистанции до транслирующей антенны ухудшается. Выход из ситуации был только один – зашифровать сигнал так, чтобы его можно было принять и обработать за десятки километров от транслятора без потери качества. Так выбор остановился на цифровом способе передачи информации.

История цифрового телевидения

В течение более чем 60 лет аналоговое телевидение являлось единственным средством доставки новостей, фильмов, развлекательных программ в дома миллионов зрителей по всему миру. Если приемник, то есть телевизор, находится неподалеку от ретранслятора, то сигнал и звук имеют приемлемые качества. При удалении появляется необходимость в усилении сигнала различными антеннами. Чем дальше ретранслятор, тем больше должна быть антенна. На расстоянии 50 километров эти принимающие антенны достигают огромных размеров, как многоэтажное здание. Все ради нескольких каналов в посредственном качестве.

Наконец, в 2009 году после множества экспериментов с различными форматами было запущено в эфир современное цифровое телевидение DVB-T2. Сразу возник ряд вопросов. У пользователей кабельного и спутникового телевидения ничего не изменилось, но у получателей аналогового сигнала возникла новая проблема. Чтобы расшифровать цифровой сигнал, необходим телевизор со встроенным модулем приема цифрового сигнала или приставка. Стоимость последней достигает 50 долларов, что не каждому по карману.

Вопрос частично решается с помощью государственных субсидий, и, возможно, в ближайшие несколько лет цифровое телевидение полностью вытеснит аналоговое.

Что нужно для качественного приема цифрового телевидения

Качество цифрового телевизионного сигнала, как и аналогового, зависит от расстояния до ретранслятора. Разница в том, что аналоговая картинка при плохом приеме сигнала будет расплываться, а звук шипеть. В цифровом телевидении изображение либо полностью пропадет, либо будет выводиться на экран прямоугольными блоками. То есть для качественного приема цифрового телевизионного сигнала также нужна антенна, но не такая громоздкая, как в случае с аналоговым сигналом.

Телевизионный сигнал распространяется в двух диапазонах – метровом (английское обозначение VHF) и дециметровом (UHF). Первый не позволяет сигналу распространяться на большие расстояния, его волны плохо справляются с препятствиями в виде зданий, стен внутри квартиры. Поэтому большинство каналов вещают в дециметровом диапазоне. Соответственно, для качественного приема понадобится дециметровая антенна для цифрового телевидения DVB-T2.

Виды дециметровых антенн

Все антенны для приема цифрового телевидения являются антеннами дециметрового диапазона, равно как и метрового. Таким образом, их можно разделить на укрупненные группы – комнатные и наружные.

Оба вида антенн могут быть как пассивными, так и активными. Последняя обладает встроенным усилителем, что позволяет улавливать слабый сигнал. Но она более узконаправленная, ее нужно направлять в сторону источника сигнала. Пассивная усилителем не обладает, но принимает сигнал со всех направлений для последующей его подачи на усилитель сигнала в телевизоре.

Какую антенну выбрать

Перед тем как настроить антенну, ее необходимо подобрать. Профессиональный подход к установке предполагает измерение уровня сигнала с помощью портативного датчика. Он будет очень полезен в районах с плотной застройкой, где сигнал идет не только напрямую от ретранслятора, но и отражается от рельефа местности или идет от нескольких ретрансляторов сразу. После получения характеристик сигнала необходимо изучить инструкцию к антенне, чтобы качество приема было гарантированным.

Если нет возможности использовать портативный датчик, то можно, пользуясь общими рекомендациями, подобрать антенну методом проб. Рекомендации просты. Для квартиры в районе с неплотной застройкой подойдет обычная, но качественная комнатная антенна для DVB-T2. В районе с плотной застройкой необходимо использовать комнатную антенну с усилителем сигнала. На открытой местности, то есть в коттеджных поселках, на дачах, уже необходимо использование наружной антенны. Пользуясь возможностью бесплатной замены товара в магазине, можно самостоятельно настроить несколько моделей антенн, пока не будет найдена подходящая.

Настройка дециметровой антенны

Перед установкой дециметровой антенны для цифрового телевидения DVB-T2 необходимо ее настроить на прием сигнала. Подключив выход антенны к телевизору либо приставке для расшифровки сигнала, нужно направить антенну в сторону, где находится ретранслятор. Затем необходимо выполнить автоматическую настройку каналов из меню устройства. Будет проверен весь диапазон частот.

Включив любой канал, если его качество недостаточное, можно, медленно вращая антенну, найти то идеальное положение, в котором сигнал будет наилучшим. Обычно устройства для приема показывают уровень сигнала для каждого конкретного DVB-T2 канала. Не стоит думать, что в положении идеальном для приема одного канала все остальные будут в достаточном качестве. Настроив прием одного канала, нужно перейти к следующему и так далее, пока все каналы не будут транслироваться.

Если приемник при автоматической настройке не нашел ни одного канала или нашел менее половины, в этом случае как настроить антенну? Ее следует повернуть на 180 градусов для приема отраженного сигнала. Такое часто встречается в спальных районах, где большое количество домов мешает прохождению сигнала.

На открытой местности антенну следует просто направить в сторону ретранслятора и выполнить автоматическую настройку DVB-T2 каналов на приемнике сигнала.

Установка дециметровой антенны

После успешной настройки каналов результат необходимо зафиксировать, то есть закрепить антенну в том положении, в котором прием сигнала оказался наилучшим. Комнатные антенны обычно устанавливаются на шкафы, тумбы, но это не эстетично. Подставки современных антенн предусматривают места для крепления шурупами и винтами, которые можно установить прямо на стене.

Наружные дециметровые антенны для цифрового телевидения DVB-T2 крепятся на кронштейны или опоры. В комплекте поставки наружной антенны обычно идет крепеж, который позволит надежно закрепить наружную антенну на опоре. Когда наружные антенны применяются в квартирах, обычно крепление производится за пределами жилья: на балконах или наружных стенах. Тогда, как и в случае с комнатной антенной, понадобится сверление нескольких отверстий в стене для надежного крепления.

Процесс эксплуатации дециметровой антенны

Еще несколько замечаний, касающихся работы дециметровых антенн для цифрового телевидения DVB-T2. В зависимости от погодных условий (даже времени суток) качество приема сигнала может изменяться. Поэтому крепление антенны должно предусматривать возможность ее вращения для настройки более качественного приема сигнала.

Правильный подбор антенны позволит наслаждаться цифровым качеством телевизионного сигнала. Сеть DVB-T2 постоянно развивается, появляются новые каналы. Это отличная альтернатива кабельному и спутниковому телевидению, так как не требует абонентской платы.

Наш эксперт Станислав Боуш Рассказывает.

-Как настроить антенну для приема цифрового телевизионного сигнала.
-Почему антенна не ловит /не нахолит/ каналы
-Почему антенна не ловит цифровые каналы
-Комнатная антенна для приема тв сигнала, цифровое ТВ
-Как настроить цифровые каналы на телевизоре
-Как настроить каналы на тюнере.
-Почему цифровая приставка не находит каналы
-Почему цифровая приставка ловит только 10 каналов
.-Почему цифровое телевидение показывает кубиками.
-Почему цифровой приемник не находит каналы.
-Почему цифровой приемник не находит каналы.
-Почему цифровой ресивер находит только 10 каналов
-Почему цифровой ресивер не находит каналы.
-Почему цифровой приемник находит только 10 каналов
-Как настроить 20 каналов цифрового телевидения.
-DVB-T2 не находит каналы?
-Не находит каналы приставка тв сигнала — что делать?

1. В пассивной антенне нет усилителя на транзисторах или микросхемах. Прием происходит за счет направления антенны на телебашню. Подключаем тюнеры к телевизору по инструкциии. Далее начинаем заниматься антенной. Если у Вас пассивная антенна, пропустите п.2. Вы также можете посмотреть видеоролик на Youtube после того, как прочтете эту статью.

В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna.ru для приема цифрового ТВ

2. Антенна устроена таким образом, что с одного направления сигнал усиливается, а со всех других ослабляется. Сектор приема обычно составляет 10-20 градусов, у очень хороших антенн может быть даже 5 градусов. То есть чем сильнее антенна, тем точнее ее надо направить на источник ТВ сигнала. Если нужна мощная антенна, она должна быть длинной. Правильная максимальная длина пассивной антенны примерно 1,3 — 1, 5 метра. Встречаются антенны без усилителя длиной 2-2,5 метра, но это нужно для приема с 80-100 км. И кстати не факт, что все получится. В активной антенне есть усилитель. И к усилению антенны добавляется усиление усилителя. То есть, если пассивная антенна имеет усиление 8 децибел, то активная с добавленным усилителем в 20 децибел будет иметь суммарное усиление 28 децибел. Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну на место передачи — на ТВ вышку.

УСИЛИТЕЛЬ — ВОТ ЧТО ПРЕВРАЩАЕТ ПАССИВНУЮ АНТЕННУ В АКТИВНУЮ!

Вставляем штекер антенны во входное гнездо. Но, повторяю, на активную антенну надо подать питание. В современных антеннах питание напряжением 5 вольт подается на телевизионный кабель, на центральную жилу. Что нужно сделать, чтобы подать питание от ресивера на эту самую центральную жилу и где взять 5 вольт напряжение?

Питание подается по центральной жиле кабеля. Вот так.

Все очень просто. Питание на антенну подаст ресивер. Эта функция есть абсолютно во всех ресиверах ДВБ-Т2. Нажмите кнопку Меню ресивера, на экране телевизора появится заставка Меню. Вам надо найти пункт «Питание антенны» и переключить его с ОТКЛ на ВКЛ. Он находится в одной из вкладок меню. Пролистайте их внимательно, он точно есть в каждом тюнере.

КАК ВКЛЮЧИТЬ ПИТАНИЕ АНТЕННЫ В ЦИФРОВОМ ТЮНЕРЕ? ИЩИТЕ В МЕНЮ ТЮНЕРА!

3. Дальше настраиваем тюнер, для этого запускаем автопоиск.

ВНИМАНИЕ. Если Вы выезжаете для установки за город, где прием неустойчивый и иногда даже непонятно где стоит передатчик цифрового ТВ, необходимо заранее, перед выездом настроить телевизор DVB-T2 ресивер. Все 20 каналов должны быть заранее найдены. Это съэкономит массу времени, поскольку настройка тюнера на даче при ненастроенной или непонятно куда направленной антенне тот еще квест. Если телевизор не настраивается в городе, настройте его у соседей или друзей (там гд вся аналогичная тхника прекрасно работает), тогда Вам станет понятно — телевизор не принимает или барахлит антенна.

Убеждаемся, что телевизор все хорошо принимает и показывает.

Чтобы антенна принимала сигнал лучше, надо ее направить в сторону телебашни. Уровень мощности и качества сигнала от антенны нужно контролировать. Для этого на пульте находим кнопку Инфо (INFO). Нажимаем ее один раз, второй раз, третий раз.

КНОПКА ИНФО НА ПУЛЬТЕ ПРИЕМНИКА ДЛЯ КОНТРОЛЯ УРОВНЯ ЦИФРОВОГО СИГНАЛА

Должны появиться две линии – «Уровень сигнала» и «Качество сигнала». Поворачивая антенну, перемещая ее, нужно добиться максимального значения этих цифр. Поворачиваете – ждете 5 секунд. Далее поворачиваете – смотрите, как изменились цифры. Так настраивается антенна по направлению. Данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.

ИНФОРМАЦИЯ ОБ УРОВНЕ СИГНАЛА ОТ АНТЕННЫИ КАЧЕСТВЕ ВАЖНА

4. Настройка антенны.

Если параметры менее 40-50%, надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. В нашем случае все вполне прилично — и интенсивность сигнала, и качество 90% и более.

А что делать, если вместо 20 бесплатных каналов показывается только 10 каналов? То есть не оба мультиплекса, а только один из них. А то же самое — надо искать лучшее место приема, ставить антенну повыше, покупать более мощную антенну. Дело в том, что каналы передаются пакетами кратно 10. каждый передатчик передает по 10 каналов. Мощность передатчиков обычно разная — и если антенна направлена немного не туда, то принимается только один более мощный мультиплекс (10 каналов). Каналы передаются пакетами кратно 10. Поэтому необходимо тщательно настроить антенну (и поставить антенну повыше, например комнатную — на шкаф) на место передачи — на ТВ вышку. Оба мультиплекса передаются из одного источника — передатчика ТВ. Поэтому, если у Вас принимаются только 10 каналов, выбираете какой нибудь канал, нажимая кнопочку «ИНФО» на пульте, выводите данные об уровне и качестве сигнала. Далее добиваетесь максимальных значений Уровня и Качества сигнала. Желательно, более 60%. Далее запускаете поиск каналов в меню тюнера или телевизора. И скорее всего, Поиск найдет и второй мультиплекс.

А что делать, если показывается не 20 каналов, а 18, но именно цифровых а не аналоговых? Что случилось? А случилось следующее — устарело программное обеспечение. В этом случае необходимо обновлять программное обеспечение тюнера или телевизора. Обычно это делается достаточно просто. Но об этом — в другой раз.

Раньше на весь район был в лучшем случае только один передатчик ТВ. Теперь количество станций, передающих бесплатное цифровое ТВ, увеличилось в сотни раз. И если раньше от Вас до передатчика было 80 км, то теперь скорее всего, гораздо меньше. Еще раз. Передатчиков цифры много, не верьте соседу, который скажет что он один-единственный. Проверить можно на сайте КАРТА ЦИФРОВОГО ТВ РОССИИ . Найдите свое местоположения на этой карте.

Есть и еще такой нюанс — в Санкт-Петербурге мультиплексы передаются на частотах 586МГц и 666МГц. Это довольно близкие частоты. Если антенна принимает одну частоту (мультиплекс), то, скорее, всего она принимает и второй мультиплекс. Однако встречаются и сложные ситуации, как в Ярославле — 474 МГц и 762 МГц. Эти частоты бесплатного тв сильно различаются. Поэтому требования к антенне в Ярославле выше — она должна обладать более широкой и равномерной характеристикой. Переводя на деньги — стоить дороже. Иначе будет приниматься только один мультиплекс. Напоминаю, данные о мощности мультиплекса можно узнать, нажав кнопочку ИНФО. Например, мощность первого мультиплекса проверить на первом канале, второго — на 11-м канале.

Остальные часто задающиеся вопросы освещены в Видеоролике (см ниже).

5. Про ресивер для приема цифрового ТВ все понятно. А как включить питание на антенну в телевизоре? Если он современный СМАРТ телевизор? А никак! К сожалению, в Цифровых телевизорах такой функции нет! Ни в LG, ни в Самсунге, ни в JVC, ни в Sony! Ни в каких телевизорах!

Не спрашивайте меня, почему — вот не сделано!

Поэтому вопрос как подать питание на активную антенну в современных телевизорах очень важен для понимания.

Выход есть!

Поэтому для питания активных антенн придумано специальное устройство, которое почему-то называется не блок питания, а инжектор питания.

Основная мысль разработчиков была в том, что антенну надо питать от USB разъема современного телевизора, делается это вот таким образом:

Инжектор имеет три разъема – USB, ТВ папа, ТВ мама.

USB втыкаем в USB телевизора, ТВ папа – в ТВ гнездо телевизора, ТВ мама – к антенне!

Дадыщь! А в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки.

Что делать? А все просто! Надо использовать блок зарядки от мобильного телефона. Вот, например, такой. USB инжектора втыкаем не в телевизор, а в блок питания.

Вуаля! Светодиод засветился, антенну мы подключили правильно.

Светодиод в антенне Т-3320/antenna.ru

И еще: В продаже есть антенны с встроенным прямо в антенну USB инжектором.

Однако, длина USB кабеля и антенного кабеля у таких антенн обычно очень небольшая, сантиметров 50, поэтому такие антенны удобно использовать только в зоне уверенного приема, потому что, если антенну потребуется отнести метра на три от телевизора, теперь понадобятся два удлинителя. Вам придется покупать и антенный удлинитель, и удлинитель USB.

Итак, на вопрос «какая тв приставка подает питание на антенну» ответ — любая!

Итак, на вопрос «какой телевизор может подать питание на антенну» ответ — мало какой!

Вывод: если нет цифровой приставки, а есть современный телевизор с DVB-T2 — используйте инжектор и зарядник от телефона для подключения активной антенны.

Инжектор питания 5 вольт Триада-311/antenna.ru для подачи питания на активную ТВ антенну отличается от других инжекторов наличием светодиодной индикации подключения. Это очень удобно, поскольку в половине современных телевизоров на USB разъем питание не подается! Точнее, подается, но только если вставить в него флешку и в меню телевизора выбрать пункт Смотреть фильм или Слушать музыку с USB. А у нас задача совсем другая, мы хотим смотреть 20 бесплатных каналов DVB-Т2 из эфира, а не записи с флешки. Поэтому, воткнув в USB телевизора инжектор другого производителя, пользователь не знает, подано питание на антенну или нет. Наличие светодиодного индикатора в инжекторе Триада-311/antenna.ru делает его очень удобным при использовании.

Вот, собственно и все!

Таким образом, питание на активную телевизионную антенну от современного цифрового СМАРТ-Телевизора лучше всего подавать при помощи ТВ USB инжектора (5 Вольт).

6. Для закрепления полученной информации, мы рекомендуем также посмотреть наш видеоролик на эту тему.

В ЭТОМ ВИДЕОРОЛИКЕ МЫ РАССКАЗЫВАЕМ КАК НАСТРОИТЬ КОМНАТНУЮ АКТИВНУЮ АНТЕННУ Т-3310/antenna. ru для приема цифрового ТВ

В видео показана настройка на примере Комнатной цифровой ТВ антенны Триада 3310 , которая не имеет аналогов по приемным свойствам (перегрузка и дальность действия),
обладает выдающимися приемными свойствами, -работает на прямом, отраженном и переотраженном сигнале. Индикатором правильного подключения является светодиод. Как выбрать и настроить антенну DVB-T/T2.
Со встроенным усилителем. Применяется в ситуации, когда направление на передающий центр известно не очень точно или нет возможности направить антенну на телебашню. Работает на прямом, отраженном и переотраженном сигнале в условиях города и ближнего пригорода.

Эта Антенна-усилитель немного больше обычной антенны и в несколько раз эффективнее, предназначена для приема цифровых телевизионных сигналов DVB-T и DVB-T2, а также аналогового ТВ в диапазоне ДМВ 470-850 МГц. Антенна обеспечивает надежный прием телесигнала в зоне уверенного приема (обычно на расстоянии до 20-25 км от телепередатчика, дальность зависит от мощности сигнала, высоты установки приемной антенны, рельефа местности, наличия препятствий между телепередающей станцией и и приемной антенной). Антенна устойчива и не склонна к опрокидыванию за счет утяжелителя в основании.

Вот и все на сегодня. С Вами был эксперт Станислав Боуш.

В следующей статье Я расскажу, куда направить антенну для приема 20 каналов бесплатного цифрового телевидения , как собственно узнать куда повернуть цифровую антенну, где находится передатчик цифрового ТВ и о карте приема цифрового — местонахождении и зоне покрытия цифрового сигнала в России.

Хотите бесплатно смотреть любимые телеканалы в высоком качестве? Воспользуйтесь услугой цифрового эфирного телевидения DVB T2. Во многих странах этот стандарт уже стал основным на протяжении последних нескольких лет. К сожалению, в России он только начинает набирать популярность. На сегодня уже доступно 20 самых популярных российских каналов, а в ближайшее время организация, отвечающая за развитие технологий, обещает добавить ещё один пакет каналов.

Если за кабельное телевидение вам нужно регулярно платить ежемесячную абонентскую плату, то выгода цифрового эфирного телевидения очевидна — лишь один раз заплатив за комплект оборудования, примерно через год его стоимость полностью окупается и в дальнейшем вы смотрите телевизор бесплатно. Кроме того, очень редко нужен весь тот пакет каналов, который предоставляется кабельными или спутниковыми провайдерами.

В сегодняшнем материале мы расскажем вам детально, какие особенности имеет услуга цифрового эфирного телевидения DVB T2, а также что нужно для самостоятельной установки и настройки оборудования. Когда вы вооружитесь знаниями, установка эфирных антенн будет очень простой и вы сможете сэкономить значительные средства, отказавшись от вызова мастера. Итак, приступим.

Особенности цифрового телевидения T2

Ещё совсем недавно эфирное телевидение ассоциировалось с плохим качеством изображения, большим количеством различных помех, а также минимальным набором каналов. Нужно было вручную настраивать по отдельности каждую частоту, при этом разные каналы могли работать в разных диапазонах, что приводило к тому, что нужно было устанавливать несколько антенн или одну многодиапазонную. В некоторых случаях и вместе с сигналом могла поступать дополнительная информация, например, телетекст, когда можно было получать информацию о телепередаче или различный развлекательный контент прямо на экране телевизора. Сегодня, в эпоху интернета, такие дополнительные сервисы потеряли свою актуальность, но в эпоху видео высокого качества и высокого разрешения экранов качественная телевизионная картинка стала, как никогда, востребована. Поэтому был разработан стандарт цифрового телевидения.

Именно использование цифровых технологий позволило выйти на совершенно новый уровень качества. Если раньше для этого нужно было использовать исключительно спутниковое телевидение, что влекло за собой дополнительные сложности установки, да и комплект оборудования был не всем по карману, то сейчас достаточно установить и настроить практически обычную дециметровую антенну, в некоторых случаях усилитель, а также телевизионную приставку. А если учесть, что многие современные телевизоры уже имеют встроенный приёмник DVB T2, то можно обойтись вообще одной недорогой антенной.

Давайте подробнее рассмотрим, какие преимущества и недостатки имеет цифровое эфирное телевидение Т2.

• Очень высокое качество. Если у вас современный плазменный телевизор, вы поначалу будете поражаться невероятной чёткой картинке.
• Отсутствие каких-либо помех. Забудьте навсегда, как выглядят эфирные шумы и искажения картинки.
• Отсутствие абонентской платы. Все каналы на сегодняшний день можно смотреть абсолютно бесплатно. Кроме того, речи о внедрении платы пока что не ведётся.

• До 20 самых основных российских каналов. В сравнении с эфирными тремя-четырьмя — это просто сказка. О составе пакетов каналов поговорим немного ниже.
• Невысокая стоимость оборудования. Забудьте об огромных счетах за подключение.
• Совместимость с большинством современных телевизоров. Так как многие модели поддерживают формат DVB T2, вам даже не придётся покупать тюнер.
• Возможность качественного приёма на обычную антенну, установленную на крыше, или даже на комнатную в ситуациях, когда вы находитесь недалеко от передающего центра. В этом случае ваши вложения будут самыми минимальными.
• Возможность установки не только в городской квартире, но и где-нибудь за городом. При наличии портативного телевизора можно даже пользоваться услугами цифрового телевидения DVB T2 в походных условиях. Кроме того, это может быть отличным подспорьем, если вы живете в том районе, где отсутствует покрытия кабельных провайдеров.
• Очень простой процесс настройки, с которым без каких-либо сложностей и специальных знаний может справиться практически каждый.

Несмотря на огромное количество плюсов, есть ряд определённых недостатков:

Покрытие цифрового эфирного телевидения DVB T2 доступно далеко не везде. Существует несколько пакетов каналов, поэтому в некоторых местах их может быть доступна не 20, а 10. Об этом мы тоже поговорим немного ниже.

Цифровой приемник DBV-T2

Состояние цифрового телевидения в России

В некотором роде Россия отстала от других европейских стран. У них формат телевидения DVB T2 давным-давно стал общепринятым стандартам и много где аналоговое вещание вообще не ведётся. В России же на сегодняшний день переходный этап, когда все осознают необходимость отказа от аналогового телевидения, но инфраструктура цифрового ещё недостаточно развита. В целом в большинстве крупных городов вы без проблем словите цифру, ну а если вы живете в очень отдалённых регионах, придётся либо довольствоваться одним мультиплексом, либо просто потерпеть. К счастью, таких мест практически не осталось, сигнал покрывает по большому счёту все населённые пункты.

Теперь поговорим о наполнении пакетов каналов или, как их официально называют, мультиплексах. На сегодняшний день вещает 2 мультиплекса по 10 каналов каждый. В зоне покрытия цифрового эфирного телевидения DVB T2 гарантирован приём первого мультиплекса, тогда как 2-й доступен ещё не везде. Ведутся разговоры о запуске третьего пакета, но из-за дефицита частотных ресурсов и необходимости освобождения для него частот путём отключения аналогового вещания срок запуска пока что неизвестен.

Какие же каналы входят в каждый из пакетов? На начало мая 2017 года их состав следующий:

Мультиплекс-1	Мультиплекс-2
Первый	Рен ТВ
Россия-1	Спас
Матч ТВ	СТС
НТВ	Домашний
5-й канал	ТВ-3
Культура	Пятница!
Россия-24	Звезда
Карусель	Мир
ОТР	ТНТ
ТВЦ	Муз-ТВ

Учтите, что наполнение мультиплексов не является постоянным и время от времени меняется. За последние несколько лет это происходило уже несколько раз. В любом случае набор довольно разнообразен и представлены каналы на любой вкус и для любой аудитории.

Необходимое оборудование

Итак, какое же оборудование необходимо приобрести для просмотра цифрового эфирного телевидения DVB T2? В зависимости от уже имеющейся у вас техники и удалённости от передающего центра, вам может понадобиться такой набор:

Антенна дециметрового диапазона. Понадобится в любом случае, поскольку без неё сигнал принимать не получится. Антенны могут быть как комнатные, так и наружные. Если вы живёте в центре крупного города, недалеко от передатчика, вполне достаточно будет обычной комнатной антенны. Если же вы живёте за городом или в отдалённой местности, понадобится наружная антенна, устанавливаемая на крыше на максимально доступной высоте. Если вы не знаете, где располагается ближайшая к вам передающая станция, посмотрите, пожалуйста, на карту, доступную по этой ссылке (http://карта. ртрс.рф).

При наличии качественного сигнала использовать усилитель не имеет никакого смысла, так как он будет усиливать не только прямой сигнал, но и отражённый от различных преград. В условиях многоэтажной городской застройки это приведёт только к ухудшению результата. Используйте усилитель только тогда, когда вы проживаете в деревне и передатчик располагается довольно далеко.

Телевизор. Тут всё логично, нет телевизора — нет просмотра. Учтите, что большинство современных моделей имеет встроенный ресивер сигнала DVB T2. Будьте внимательны, так как ряд моделей предыдущего поколения имеет поддержку DVB T, а этот стандарт несовместим с действующим на территории России.

Телевизионная приставка-тюнер. Если ваш телевизор не имеет встроенного модуля, для отображения радиосигнала на телевизоре понадобится подключить специальный тюнер, умеющий работать в стандарте DVB T2. Полный список магазинов можно посмотреть на официальном сайте проекта на этой странице.

Установка антенны

В одной статье практически невозможно перечислить все частные случаи и условия приёма. Поэтому мы дадим лишь общие рекомендации, которые следует учесть при установке антенны цифрового телевидения DVB T2.

Комнатная

Поставьте антенну на подоконник и поверните его в сторону передающей вышки. Удостоверьтесь, что поблизости нет никаких источников радиосигнала, например, Wi-Fi-роутера. Расстояние между ними должно быть не менее нескольких метров.

Комнатная антенна D-Color Dca-115

Наружная

Наружные антенны также нужно повернуть в сторону вышки и надёжно закрепить, чтобы ветер или другие погодные условия не смогли нарушить её положение. Лучше всего сначала установить надёжный кронштейн и прикрепить его к стене или крыше дома, а уже к нему крепить антенну. Это позволит варьировать положение девайса. При установке обязательно учтите, что для тонкой настройки вам придётся её поворачивать, поэтому сразу не закрепляйте, лучше сделать это после окончания полной установки.

Общие советы

• Не спешите использовать усилитель. Попробуйте поначалу поэкспериментировать без него. Покрутите антенну или передвиньте её немного в сторону, иногда это может существенно помочь. Если ничего не получается, только тогда задействуйте усилитель.
• Если планируется использовать несколько телевизоров, антенна обязательно должна быть наружная. Кстати, в этой статье вы сможете узнать, как подключить несколько телевизоров к одной антенне.
• Сведите к минимуму ситуации, когда сигнал экранируется или блокируется. Например, не ставьте антенну под металлической крышей либо возле многоэтажного дома, который загораживает вышку, а также высоковольтных линий. Правда, в некоторых случаях можно использовать отражённый от высокого строения сигнал и усилить его с помощью усилителя.
• Помните, что с переходом от аналогового к цифровому вещанию изменился лишь тип передаваемого сигнала. Антенна по-прежнему используется направленная и должна быть строго ориентирована на передающую станцию Отклонение её в сторону даже на несколько градусов может значительно ухудшить качество приёма, вплоть до полного исчезновения. Чем дальше находится станция, тем точнее нужно направлять антенну и тем выше она должна находиться. Хотя, при достаточно ровной местности, сигнал можно поймать и на комнатную антенну на расстоянии до 20 км от передатчика, но её положение при этом тоже нужно очень точно подобрать.

Можно, конечно же, точно поймать сигнал надлежащий силы и качества самостоятельно, без использования дополнительного оборудования. Тем не менее в условиях сложного приёма лучше всего использовать специальный прибор для настройки эфирных антенн. Что представляет собой такой прибор? Обычно это небольшая коробочка с механическим циферблатом или жидкокристаллическим экраном, на которых отображается сила сигнала. С одной стороны подключается питание, а с другой предоставлен вход для подключения антенного кабеля. Поскольку настройка антенны по визуальному восприятию изображения на экране не является самой надёжной, такой прибор значительно упростит вашу задачу.

1. Возьмите прибор и подключите к нему антенный кабель, а также подайте питание либо от встроенных батареек, либо от внешнего аккумуляторного блока.
2. Поверните антенну в сторону приёмника. В случае правильной направленности прибор сразу же начнёт издавать звуковой сигнал, а на шкале забегают циферки или стрелка.
3. Если прибор показывает недостаточный уровень сигнала, измените положение антенны, повернув в сторону, подняв выше или опустив ниже. Добейтесь максимальных показателей сигнала.
4. Отключите прибор, закрепите антенну и можно приступать к настройкам оборудования.

Подключение антенны к телевизору

При наличии встроенного ресивера DVB T2

1. Найдите на своём телевизоре специальный вход для подключения внешней антенны. Обычно он подписан Ant In.
2. Кабель, идущий от антенны, подключите в этот разъём. В это время телевизор в целях безопасности должен быть выключен.
3. Включите телевизор и в настройках активируйте цифровой тюнер.
4. Выполните автоматический поиск каналов.
5. Наслаждайтесь просмотром.

При использовании цифровой приставки-тюнера

1. Подключите кабель, идущий от вашей антенны или усилителя, к антенному входу на телевизионной приставке.
2. Соедините телевизионную приставку с телевизором. В идеале это должен быть HDMI-кабель, так как он обеспечивает высочайшее качество видеосигнала. Если же этот интерфейс недоступен, соедините два устройства посредством традиционных аналоговых разъёмов, так называемых тюльпанов. Их должно быть 3, они обозначаются разными цветами. Обычно это жёлтый, красный и белый. Два из них являются аудиоразъёмами, тогда как третий — видео. Чаще всего разъёмы и на телевизоре, и на приставке имеют одинаковое цветовое обозначение, поэтому спутать их довольно сложно.
3. Включите телевизор и с помощью пульта дистанционного управления выберите источник внешнего сигнала, к которому подключён тюнер. Это может быть как HDMI, так и AV. Всё зависит от способа подключения.
4. Произведите автоматический поиск телевизионных каналов на приставке или настройте каждый из них вручную. На телевизоре ничего настраивать не надо.

Подключение больше одного телевизора

Итак, как и было анонсировано ранее, пришло время коснуться вопроса, когда подключаемых телевизоров больше одного.

Этот вопрос, а он достаточно сложный, следует разделить на две вариации:

1. Имеется два телевизора, в одном имеется встроенный приёмник DVB-T2, второй подключается посредством соответствующей приставки;
2. Имеется два телевизора, ни один из них не имеет встроенной поддержки аналогового ТВ и оба подключаются к одной приставке.

Если в первом вопросе всё просто, для реализации задуманного требуется приобрести только антенный разветвитель, который можно купить в любом радиомагазине или на радиорынке.

Схема подключения приобретёт следующий вид: Антенна – разветвитель – кабель на один телевизор в соответствующий разъём на ТВ – кабель на второй телевизор – в соответствующий разъём на приставке.

Каждый телевизор будет управляться независимо от другого.

Второй вопрос сложен в том, что после подключения изображение будет одинаковым для обоих телевизоров, и без приобретения дополнительной приставки это не изменить.

Схема подключения простая (примерно) – Антенна – кабель в ТВ-приставку – HDMI в один телевизор – RCA в другой телевизор – Общая картинка для двух ТВ.

Поэтому при возникновении необходимости подключения нескольких телевизоров к цифровому телевидению стоит определиться с тем, хотите ли вы сэкономить, или хотите получить возможность комфортного просмотра ТВ.

Заключение

Мы показали вам детальное пошаговое руководство, как совершается установка и настройка цифрового телевидения DVB T2. Теперь вы без проблем сможете смотреть до 20 бесплатных каналов. Если же вопросы всё-таки остались, или что-то не получается, спрашивайте в комментариях или обращайтесь к нашим мастерам.

Антенна Ail Systems DM NI29-18-1

Написать рецензию

Антенна Ail Systems DM NI29-18-1

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Тема обзора Обязательно

комментариев Обязательно

Артикул:

24821

Состояние:

Б/у

Наличие:

Обычно отгружается в течение 3 дней.

Доставка:

Рассчитывается на кассе

В настоящее время: $34,95

• Описание

Описание

Производитель : AIL Systems
Описание : Антенна
Номер детали : неизвестно
Модель № : DM NI29-18-1888 . в хорошем состоянии, есть трещина сверху, как на фото.
Прочая информация : Этот предмет продается как есть, куплен на распродаже/аукционе. Мы предлагаем 30-дневную гарантию возврата денег за вычетом первоначальной стоимости доставки, если товар находится в нерабочем состоянии.

Посмотреть всеЗакрыть

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

Добавить в корзину

Быстрый просмотр

Антенна Dorne & Margolin DM PN NI29-18-1

Сейчас: $34,95

Производитель: Dorne & Margolin Описание: Номер детали антенны DM: NI29-18-1 Серийный номер: 1019 Состояние: Предмет имеет некоторые царапины на поверхности, коррозию и сколы краски, как. ..

18307

Добавить в корзину

Быстрый просмотр

DM Antenna Technologies Антенна DM C70-1/A

Сейчас: 45,95 долларов США

Производитель: DM Antenna Technologies Описание: Номер детали антенны: Неизвестно Номер модели: DM C70-1/A Серийный номер: 32618 Снято с: 1971 Lake LA-4-200 Buccaneer в июле 2021 года

33558

Клиенты также просмотрели

Добавить в корзину

Быстрый просмотр

DM Antenna Technologies Антенна DM C70-1/A

Сейчас: 45,9 долларов США5

Производитель: DM Antenna Technologies Описание: Номер детали антенны: Неизвестно Номер модели: DM C70-1/A Серийный номер: 32618 Снято с: 1971 Lake LA-4-200 Buccaneer в июле 2021…

33558

Добавить в корзину

Быстрый просмотр

Аэрозвуковой барометр I типа PN 101720-01694

Сейчас: $145,95

Производитель: Aerosonic Описание: Давление альтиметр Номер детали: 101720-01694 Номер модели: Type I Серийный номер: C120683 Снято с: 1963 Piper PA-28-180 Cherokee в январе 2021 г. …

34777

Быстрый просмотр

Cessna RH Bonded Wing Tip PN 5122058 (ПОЗВОНИТЕ ИЛИ НАПИШИТЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ, ЧТОБЫ КУПИТЬ)

Сейчас: 875,95 долларов США

Производитель: Без торговой маркиОписание: Наконечник крыла RH BondedНомер детали: 5122058Применимые модели: Неизвестные модели CessnaСостояние: Изделие имеет царапины, сколы краски и потертости, как показано на…

36295

РМ-ДМ-4 | CommScope

Классификация продуктов

Тип продукта

Универсальное кольцевое крепление

Общие характеристики

Монтаж	Монополюс, 254–1270 мм (10–50 дюймов), внешний диаметр
Труба, количество	1
Секторы, количество	1

Размеры

Высота	254 мм | 10 в
Ширина	736,6 мм | 29 в
Длина	1600,2 мм | 63 в
Длина трубы	1600,2 мм | 63 в
Монтажный диаметр, максимальный	1270 мм | 50 в
Монтажный диаметр, не менее	381 мм | 15 в
Внешний диаметр трубы	114,3 мм | 4,5 в
Монтажная окружность, не более	3990,34 мм | 157,1 в
Монтажная окружность, не менее	1196,34 мм | 47,1 в

Спецификация материалов

Тип материала

Горячеоцинкованная сталь

Упаковка и вес

Включено	Оборудование | Гора | Труба
Количество в упаковке	1
Вес, нетто	156,5 кг | 345,023 фунта

Соответствие нормативным требованиям/сертификаты

Агентство	Классификация
ROHS	Соответствует
КИТАЙ-ROHS	Ниже максимального значения концентрации
REACH-SVHC	Соответствует версии SVHC на сайте www. commscope.com/ProductCompliance.

Антенна дециметровая. Антенны для теревижени. Комнатная антенна ДМВ. Дециметровая антенна nemaoko ake

Musika wemazuva ano unopa mhando dzakawanda dzenyeredzi yekugamuchira terevhizheni yepasi. Куне мивири мивири микуру езвигадзирва изви, звичибвумира кутора мамита уйе кутаридзика квемафириму эмхепо. Vanogonawo kugoverwa munzvimbo yekushandiswa kune kunze uye mukati. Извозви, хазвиси звакасияна звикуру. Pano, kutanga kwezvose, kusimbiswa kunoiswa pahukuru nekuchengetedzwa kwemiganhu inodiwa pasi pesimba remamiriro ekunze. Мучикаму чино тичакурукура майтиро аканге арипо езвигадзирва изви, фунга кути звии зваваноита, уе кути унгаита сэй куэдза. Uye kune avo vanoda kufadza, tichakuudzai kuti антенна ye decimeter inogadzirwa sei nemaoko edu.

Уе чии чакасияна?

Нгатиедзе куцанангура мумашоко машоманана кути тингазива сей рудзи рвечигадзирва чири мбери квако. Iyo антенна yebhendi вы дециметр inoratidzika semakero. Иваисе иё якафанана паси. Антенны Metro TV акаямбука из алюминиевых трубок. Kuonekwa kwemhando mbiri idzi kunowanikwa mumufananidzo uri pasi apa. Ико kunewo majoka akabatanidzwa, апо звосе «машижа» uye kuputika mabhuni zvakabatanidzwa.

Дамбудзико rekusarudza

Zvingaita sekuti zvinhu zvose zviri nyore. Звисинеи, мунья ийи мутенги анотарисана немубвунзо векусарудза нзира якакодзера, звипи звингасарудзва кути узвиите. Muzhinji, zvakanakisisa kuedza ма антенны ТВ zvakananga mamamiriro ezvinhu avanoshanda. Kupfuura zviratidzo zveredhiyo kazhinji kune munhu kune imwe nzvimbo. Nokudaro, chigadzirwa pasi pe Laboratori zvinoratidza chiitiko chimwe chete, uye «mumunda» chakasiyana chaizvo. Pane imwe nzira, iyo inobvumira kuedza zvose mamita uye дециметровая телевизионная антенна. Звисинеи, патиносарудза чигадзирва чакадаро мучиторо, хатина мукана векутунгамирира муэдзо ваказара. Хапана мутенгеси ачабвумирана кутипа ису мазита антенни акасияна-сияна экуонгорорва. Мучиитико ичи, унофанирва кувимба незвиратидзо звездвинху изви. Uye kutarisira kuti антенна yakasarudzwa ichaita mabasa ayo maererano nedhipatimendi yedhara, uye kwete mamiriro chaiwo.

Основные параметры

Дециметровая антенна inonyanya kuratidzwa nehutungamiri. Изво звиеро звакакоша звечимиро ичи ндихупамхи хвечидимбу (анобацира) доли уйе нехупамхи хве доли гуру. Iwawo huwandu hwemufananidzo unotsanangurwa mumapuranga asinganzwisisiki uye akajeka ari muzinga re 0,707 rekukosha kukuru. Nokudaro, maererano neyiyi параметр (iyo yakakura ye lobe huru), mifananidzo yakakamurwa kuva isina kutungamirirwa uye inotungamirirwa. Изви звиноревей? Кана чикафу чикуру чичизива чимиро чидуку, антенна ипапо (дециметровая) инотунгамирира. Изво инотевера инокоша параметр inzwi rekuchengetedzwa kwemhepo. Izvi zvinowanzoenderana nehupamhi hwemashure nechemberi lobes yemufananidzo. Inotsanangurwa nechiyero chechigadzirwa chakagadzirwa ne антенна pasi pemamiriro ehutano hwakarongedzwa panguva yekugamuchira chiratidzo kubva kunheyo huru kusvika kune simba (pamwe chete nemutoro) paunogamuchira kubva pane zvinyorwa zvakare uye zvakasiyana. Chokutanga pane zvose, chimiro chemufananidzo chinomirira nhamba yevatungamiri uye kugadzirwa kwe антенна.

Izwi rokuti «волна волна» риноревей?

Nheyo dzemhando iyi yeTV дзинобацира звикуру ватунгамири везвиратидзо звередхийо. Изво звоношандишва звананяня мунзвимбо дзисина куека теревхижени эфир. Антенна йё (дециметровая) «волновая волна» ине пфума якаванда уйе ине мазано аканака. Mukuwedzera, zvigadzirwa izvi zvine uwandu hushoma, izvo (pamwe nehupamhi hwekusimudzira) hunoita kuti huzivikanwe zvikuru pakati pevagari vemisha yezororo nemamwe misha iri kure kure. Ийи антенна инево зита речипири — Уда-яга (нэзита ревакашамбадзи вэЯпан, аво ванэ кодзеро ийи).

Pfungwa yekushanda

Антенна ye дециметровая «волна волна» ndeyeti yezvinhu: пассивный (отражатель) uye inoshanda (вибратор), uyewo vatungamiri vanoverengeka, vanowanikwa pane imwe chete. Пфунгва йекушанда квайо ндейотевера. Изво звоносвибиса кунэ имве нзвимбо якареба, ийо ири мумагеци эмагеци эмушумо варедхийо уе иноратидзира паанованзоонеква нечиратидзо чекугамучира. Inokonzera simba rekushandisa magetsi (EMF). Pamusoro pechinhu chimwe nechimwe chinokanganisa, masimba emagetsi anoshandiswa, izvo zvinotungamirirawo kubuda kweEEM. Somugumisiro, vanodzokororazve masimba emagetsi emagetsi. Uyewo, masimi aya anokonzera EMF yakawedzera pane dhizha. Nokudaro, kuenzana kwezvinhu zvisingabatsiri, uyewo mararamiro avo kune anoshandura вибратор, vanosarudzwa zvakadai kuti EMF inokonzerwa navo nekuda kweminda yepamusoro yakanga iri muchikamu neEEM main, iyo inokonzerwa mairi neyokutanga mashizha emagetsi. Muchiitiko ichi, EMF yose inopfupikiswa, iyo inopa kuwedzerwa kwekugadzirwa kwekugadzirwa kunoenzaniswa nemunhu mumwe chete. Nokudaro, kunyange антенна yechipinda chemukati yeDMV иногона купа chimiro chakachengetedzwa chechiratidzo.

Рефлектор (пассивный элемент) yakaiswa musure mekudengenyerera 0,15-0,2 λ ₀ . Куреба квайо кунофанира купфуудза урефу хвечигадзирва чиноитва не5-15 музана. Антенна yakadaro inogadzira nzira imwe chete yechiratidzo mumapuranga akajeka uye akareba. Somugumisiro, kugamuchirwa kwezviratidzo zvinoratidzika uye minda inobva kumashure kweantenna yakanyanya kuderedzwa. Кана звакакоша кугамучира чиратидзо четеревижени памаквикви макуру, уе мумамириро эзвинху акаома, памбери пекуванда квекупиндира, звинокурудзирва кушандиса антенна нхату-непамусоро-э-элемент, иё иносанганисира вибратор иношанда, мумве канакакуидандазазава.

Kuratidza uye kuratidza zviratidzo

Mune imwe nyaya yakatsaurirwa kumagetsi ekutambira (Tele-Sputnik Nha. 11, 1998), zvakaonekwa kuti pane imwe nzvimbo iyo chiratidzo chemashoko hachisi chimiro (kureva, kwete laboratori) oscillator uye antenna inopenya, asi chiratidzo chinoparadzirwa neuterevhizheni , chakakosha Basa rinoitwa nemamiriro ekunze, uyewo nzvimbo yewakagamuchira. Изви звононяня куканганиса база реДМВ-диапазон йемити. Изви звиноцанангурва нечокути куквирира квемукати йе дециметровый диапазон квакадерера, маэрерано некударо, кубфускатион квазвипингамупиньи зваканьяня куипа, уйе черо куратидзва квечиратидзо кунотора баса ринокоша мухукуру хвемуфананидзо вакагамучирва. Куняня, кунянге русвинго рвеймба руногона куратидза мафунгу. Сака, кана кусина куонеква пачена, ийи пфума иногона кушандишва — кугамучира чиратидзо чиноратидза. Zvisinei, unhu hwayo huchava hwakaderera kupfuura hweyo chaiyo. Кана уванду хвечиратидзо чекупаридзира хуквирира, аси хапана рувара рвекуона, сака иве уногона кушандиса волна якаратидзва. Ichokwadi, iyo inowanikwa mukati mekunamatira антенна inoshandisa pane iyi nheyo. Mushure mezvose, muimba mune zvakaoma kubata mhepo yakananga kana mahwindo achienda kune zvakasiyana. Сака, кана укаедза, иве уногона кугара учивана пфунгва иё чиратидзо чиногамучирва чичаве чакаквирира. Asi munyaya yekuona zvakajeka, chero chipi zvacho chinoratidza kupindira kunoparadza iyo yakagamuchirwa.

Iyo nzira, inobvumira kuenzanisa zviyero zveantenna

Kuti vaongorore zvinogadziriswa, vanofanirwa kugadzira mamiriro akafanana:

1. Sarudza nzvimbo yekuisa iyo антенна yako inoshanda. Unogona kushandisa chivako, деньга кана маст. Chinhu chikuru ndechokuti zvose zvakakwirira uye nzvimbo yacho inofanira kuva yakafanana kune zvigadzirwa zvose.

2. Нхунгамиро кунэ читубу чечиратидзо чинопаридзирва чинофанира кученгетедзва некурурама квезвидимбу цвитату. Kuti uite izvi, iwe unogona kuita chiratidzo chakakosha pombi yekutakura.

3. Митезо инофанира куитва паси пемамириро экунзе акафанана.

4. Инданети инобатанидза антенна неТВ инофанира кува некушорва квакафанана некуреба. Zvakanakisisa kushandisa tambo imwe chete, kushandura chete vatori.

Kuongororwa kunofanira kuitwa kunze kwezvigadzirwa zvemhando imwe chete. Semuenzaniso, антенна yekunze yeDMV-band haafaniri kuenzaniswa nekunze kana nemamamera ekugamuchira. Inofanira kunzwisiswa kuti miedzo yemumunda inogona kugovera migumisiro iyo ichasiyana nezvinhu zvichibva kuongorori rekuongorora.

Дзорерайская антенна yeTV

Мунгува ичангопфуура, мунхау, нхепфеньюро, рузиво рвехуванду хури кутаурирва памусоро пекудива квецвага кутеревхижени. Vakawanda vatoita izvi, asi mumwe munhu ari kufunga. Кусвика икозвино, чиратидзо чинопаридзирва мумадзиро мавири. Zvisinei, hutano hweAtagog TV hunosiya zvakawanda kudiwa. Mukubatanidzwa uku, vanhu vanofarira kuti chii chinonzi антенны chinogona kushandiswa T2. Нгатиторей изви кунзе. Zvechokwadi, kuparidzirwa kweterevhizheni kudivi pamusana weDMV-band. Nokuda kwekugamuchira kwayo, DMV-антенна иногона кусвика. Музвиторо, иве унованзоона мазвигадзиро аногамучира, изво звиноратидза кути звакагадзирирва теревхижени. Zvisinei, iyi inofanirwa kutengeswa inokubvumira kutengesa антенна yakawanda inodhura kupfuura inodhura. Kutenga chigadzirwa chakadaro, iwe hauzovi nechivimbo chokuti chichapa chiyekanho chakanaka kudarika chaicho chiri pamba pako uye chinoshanda kwemakore anopfuura rimwe. Sezvatareva pakutanga, unhu hunoenderana zvikuru nehuwandu hwechiratidzo chekutapurirwa uye mamiriro ehutano hwekuona. Zvisinei, inofanirwa kutarisirwa mupfungwa kuti mumaguta akawanda simba rinowedzera simba rinoshandiswa kutumira terevhizheni pane yeanorogue. Izvi zvinoitwa kuitira kuti kukurumidze kuchinja kune imwe mamiriro ezvinhu. Mushure mezvose, vataridzi vanoda kuona mufananidzo wakajeka, uye kwete «chando» pane zvikwangwani. Nokudaro, кана пане munhu anogamuchira muhwindo, панель zvakanyorwa kuti «УВЧ-антенна yeDVB-T2», жива: izvi hazvirevi kuti pane chimwe chinhu chakakosha pamberi pako. Haasi mutengesi akatendeseka chaiye anoda kutenga mari kune mutengi asingazivi. Iwe unofanirwawo kuziva kuti purogiramu yekushandura kune imwe nheyo itsva inopa kugadzirirwa kwezvipo zvinopa mazano. Мавари munogona kuwana ruzivo rwakakwana pane chero dambudziko rakabatana neterevhizheni. Zvose zvakabvunzurudzwa hazvina mari. Муне мамве магута, мудзиё ую ури му тестовый режим, сака звиратидзо звингаве звисингачинджи кана кути звисина симба. Usanetseka, vashandi vemunharaunda nguva dzose vachakukurudzira kuti ungagadzirisa sei dambudziko nehuwandu hwekugamuchira chiratidzo.

Дециметровая антенна nemaoko ake

Kureba kwemafungu eDMW ari mukati ma-10 cm kusvika 1 m. Изви звине зита раво. Электромагнитные колебания панели izvi zvinowanzofambidzana zvikuru mumuganhu wakajeka. Vanenge vasingadi kutenderera zvipingamupinyi, asi zvishoma nezvishoma zvinoratidzwa ne troposphere. Munyaya iyi, kutaurirana kwemarefu kwenguva refu mumutambo we decimeter kwakaoma zvikuru. Нхарунда яро хайна кударика макиромита зана. Chimbofunga mienzaniso miviri yekuti ungagadzira sei антенна кумба.

Шандуро йекутанга йейё иноитва теревхижени инопаридзирва евхиси, ичатаура, иноунганидза памабви кубва пане звигадзирисва. Nzira dzeDMV dziri pane imwe nzvimbo kubva 300 MHz kusvika ku3 GHz. Basa redu nderokuita антенна inoshanda pazvivako izvi. Nokuda kweizvi tinoda mapeji maviri emabiro ane simba re 0,5 litita. Кана иве укашандиса симба ракакура, хуванду хуногамучирва хучадерера. Nokuda kwekugadza, unoda ruzivo, unogona kushandisa bhodhi rine hupamhi hwemasendimita 10. Unogonawo kushandisa shandarira yemasango, apo iyo yakagamuchirwa антенна inogona kuiswa pamisungo pane chero nzvimbo yakakodzera muimba. Mukuwedzera kune fomu uye makani, звинокоша кугадзирира мапепа экузвидзивирира, звишандисо, коаксиальный кабель, разъем, клеммы, изоляционная лента. Pamugumo mumwe wekambo, разъем paTV uye ugoipedze. Kuguma kwechipiri kunoiswa mu-конечный терминал. Звадаро гадзирай звидзидзо кумуципа везвицува звемугумо. Iwaya inofanira kunge yakanaman nechesimbi. Звино рамбай мучиунганидза антенна пачаро. Кути тиите изви, тиногадзириса мабханди памуцеце вакадзика вепамусоро немитсипа яво кути тиасангане наво. Чикаму пакати паво чинофанира кува 75 мм. Кугадзириса макани, уногона кушандиса лента екудзивирира. Звозе, антенна якагадзирира! Ие звино тинода кувана нзвимбо екугамучирва квечиратидзо четеревижени уе тога «вешалка» йеду мунзвимбо ино.

Muteveri weTV

Ichi chikamu chinoitirwa vanhu vasingadi kushandisa zvigadzirwa zvekare (аналогог), asi vanoda kushandisa антенна chaiyo yepamusoro yemhando itsva. Ne maoko ake pachake, mutori akadaro anoonganidzawo zvepakutanga. Nokuda kweizvi tichada ruvara rwehuni (runogona kugadzirwa neplexiglass) рама с диагональю 200 мм uye inowanikwa kadhi RC-75. Yakaiswa kune iwe unofanirwa ichisaruzo — зигзагообразная антенна. Yakashanda zvakanaka mumutambo wekutambira TV yeIndaneti. Uye inogona kushandiswa munzvimbo dzisina kuoneka zvakananga kune iyo chiratidzo chekushandisa. Kana iwe uine utera husina simba, unogona kuunganidza animiridziri. Сака, нгатитанге кушанда. Gadzirai mugumo wekamberi ne 20 мм. Zvadaro, Bendesa Firimu nenzira yechikwereti ine диагональ ye 175 мм. Kuguma kwave kwakananga kunze kwekona yemadhigirii makumi maviri, chikamu chechipiri chakakanganiswa chinonamatira. Шандисай звакакквана звидзидзо. Iyo yakasara yakadzika midzi inomiswa zvakasununguka mumhepo. Kune imwe kona yakatarisana yekona, kunyatsobvisa kusungirirwa uye chinyorwa panzvimbo ye 200 мм. Ичи чичава мускуло мы антенна йеду. Iye zvino tanidza iyo yakagadzirwa nepamusoro nepamusoro wehuni. Мучикаму чезаси, апо магумо ачо мавири акабатанидзва, мхангура йемхангура якагадзирва несимби якаома инофанира кушандишва. Izvi zvinopa hutano hwakanakisisa hwemagetsi. Ндизво звосе, дециметровая антенна ехутеревхижени емагеци якагадзирира.
