ДТС термосопротивления для измерения температуры воздуха

ДТС предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция датчика позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов и т.д.

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

• 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
• 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
• РТ100, РТ500, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)

Отличительные особенности:

• ДТС125Л, ДТС125М.И, ДТС125М.RS – степень защиты IP65.
• ДТС3005 – степень защиты IP54.
• Датчики ДТС125Л и ДТС125М.И имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

Вид климатического исполнения ДТС125М и ДТС125М.RS: УХЛ 3.1 по ГОСТ 15150, группа исполнения С4 и Р2 по ГОСТ Р 52931, но для работы при значениях температуры окружающего воздуха от -40 до +85 °С.

Вид климатического исполнения ДТС125Л, ДТС3005: УХЛ 2.1 по ГОСТ 15150, группа исполнения Д3 и Р1 по ГОСТ Р 52931:

• ДТС125Л – для работы от -60 до +85 °С.
• ДТС3005 – для работы от -40 до +85 °С.

ДТС125М.И – со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.

ДТС125М.RS – со встроенным нормирующим преобразователем в цифровой сигнал RS-485.

Использование в составе изделия микропроцессорного высокоточного преобразователя НПТ-3 позволяет устанавливать через USB-интерфейс любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда.

Использование в составе изделия ДТС125М. RS микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

Стандартный срок производства – от 5 рабочих дней

Конструктивное исполнение коммутационных головок для ДТС термосопротивления для измерения температуры воздуха

Кабельный ввод М16×1,5	Кабельный ввод М16×1,5	Кабельный ввод М16×1,5	–
Диаметр подключаемого кабеля до 8 мм	Диаметр подключаемого кабеля до 6 мм	Диаметр подключаемого кабеля до 6 мм	–

Конструктивные исполнения датчиков

ДТС125Л (выходной сигнал —  сопротивление)		50М, 100М	В	2-проводная 3-проводная 4-проводная	-50. ..+100	60, 80, 100	Экран для защиты от солнечных лучей.
			C
		50П, 100П, РT100, РT500,  РT1000	A		-60…+100
			B, C
ДТС125М.И (выходной сигнал ток 4…20 мА)		50М, 100М	0,5 % 1,0 %	2-проводная (выходной сигнал 4…20 мА)	-40. ..+80
		100П, РT100	0,25 % 0,5 %
ДТС125М.RS (выходной сигнал RS-485)		50М 100М 100П РТ100	1,0 %	2- проводная (выходной сигнал RS-485)	-40…+85
ДТС3005 (выходной сигнал — сопротивление)		50М, РT100, РT500	В	2-проводная 3-проводная 4-проводная	-40. ..+85	—	нет

Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика

• ЭКРАН01 для датчика ДТС125Л и ДТС125М с длиной монтажной части 60 мм
• ЭКРАН02 для датчика ДТС125Л и ДТС125М с длиной монтажной части 80 мм
• ЭКРАН03 для датчика ДТС125Л и ДТС125М с длиной монтажной части 100 мм

Примечание:

1. Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).

Документация

Модификации

Класс допуска и диапазон измерения термопреобразователей сопротивления ОВЕН ДТС

Конфигуратор для подбора датчиков (тестовый режим)

Сопутствующие товары

Статьи

Новости

Задать вопрос специалисту

Технический вопросПредложения/замечания по сайтуДругое

E-mail*

Компания

Телефон

Cообщение*

Добавить файлы

Опросный лист для выбора датчика температуры

Датчики температуры.

КИП-Сервис: промышленная автоматика.

Термо­соп­ро­тив­ления с кабелем Термо­соп­ро­тив­ления с ком­мутацион­ной головкой Комплекты термо­соп­ро­тив­ле­ний Термо­пары с кабе­лем Термопары с ком­му­та­цион­ной головкой Аксессуары

Главная Датчики температуры

Термосопротивление с кабелем ТRE.С01

• НСХ типа Pt100 или Pt1000
• Рабочая температура: -40…+180 °С
• Тип подключения: 2-х пров. (Pt1000), 3-х пров. (Pt100)
• Соединение: без резьбы

Термосопротивление с кабелем ТСП-Н 1

• НСХ типа Pt100 или Pt1000
• Рабочая температура: -50…+180 °C
• Тип подключения: 4-х пров. (Pt100), 2-х пров. (Pt1000)
• Соединение: без резьбы

Термосопротивление с кабелем ТС014

• НСХ типа 50M
• Рабочая температура: -50…+150 °C
• Тип подключения: 3-х пров.
• Соединение: без резьбы

Термосопротивление с кабелем ТС034

• НСХ типа 50M или Pt100
• Рабочая температура: -50…+180 °C (50М), -50…+250 °C (Pt100)
• Тип подключения: 3-х пров.
• Соединение: подвижная резьба М8

Термосопротивление с кабелем ТС224

• НСХ типа 50M или Pt100
• Рабочая температура: -50…+150 °C (50М), -50…+250 °C (Pt100)
• Тип подключения: 3-х пров.
• Соединение: накладной на поверхность

Термосопротивление с кабелем ТС054

• НСХ типа 50M или Pt100
• Рабочая температура: -50…+150 °C (50М), -50…+250 °C (Pt100)
• Тип подключения: 3-х пров.
• Соединение: резьба М16х1,5

Термосопротивление с кабелем ТС174 / ТСП-Н 8

• НСХ типа 50М или Pt100
• Рабочая температура: -50…+180 °C
• Тип подключения: 3-х пров.
• Соединение: игла

Термосопротивление с кабелем RTSM

• НСХ типа Pt100
• Рабочая температура: -40…+400 °C
• тип подключения: 3-х пров.
• Соединение: без резьбы

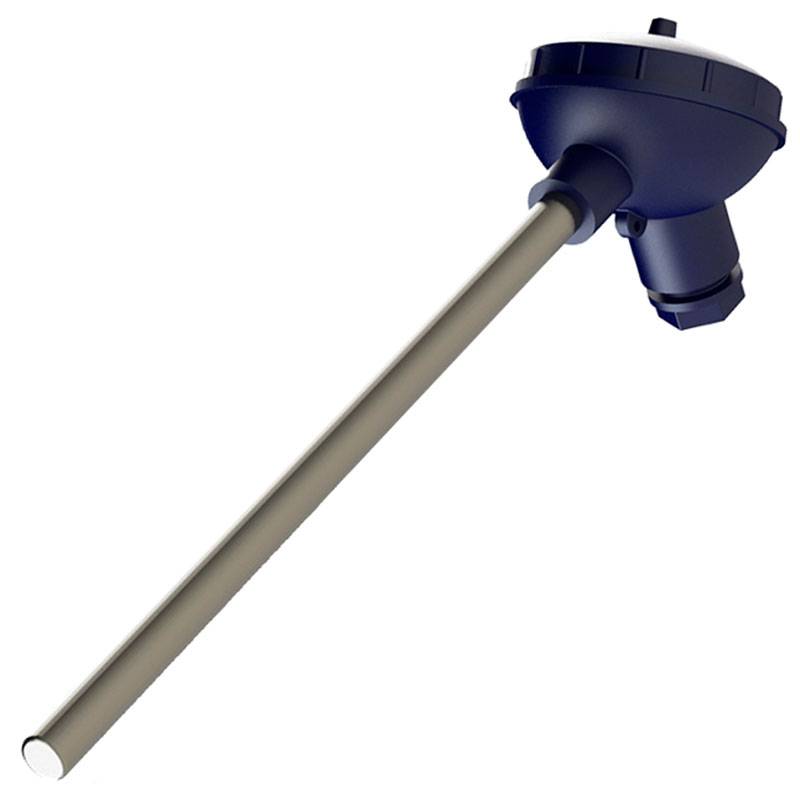

Термосопротивление с коммутационной головкой ТСП-Н 5.0

• НСХ типа Pt100 или Pt1000
• Рабочая температура: -50…+180 °C
• Тип подключения: 4-х пров.
• Соединение: без резьбы (требуется гильза ТНИВ)

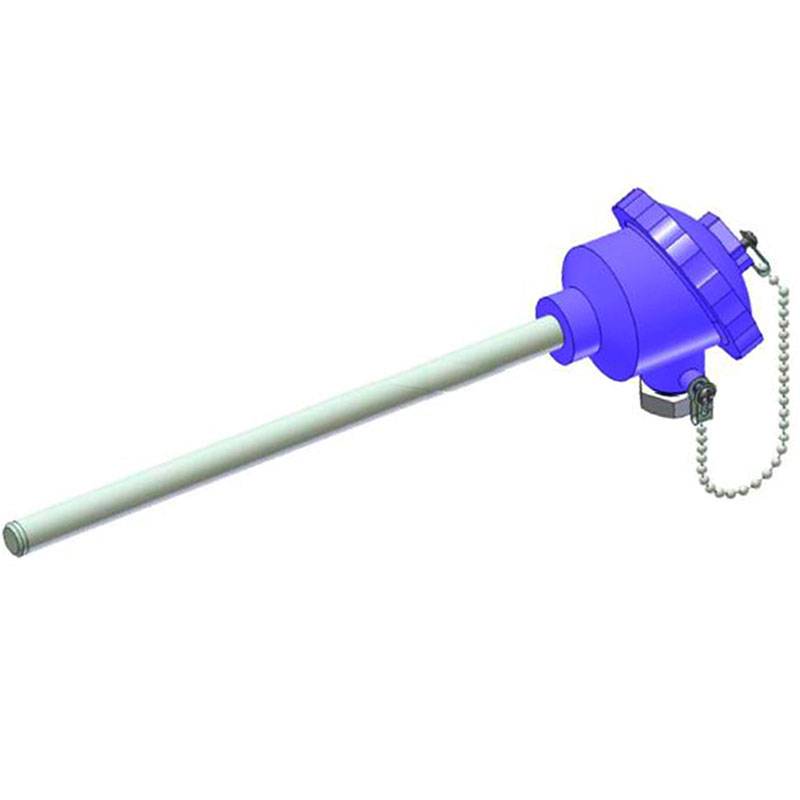

Термосопротивление с коммутационной головкой ТС035

• НСХ типа 50М
• Рабочая температура: -50…+180 °C
• Тип подключения: 3-х пров.
• Соединение: подвижная резьба М20х1,5

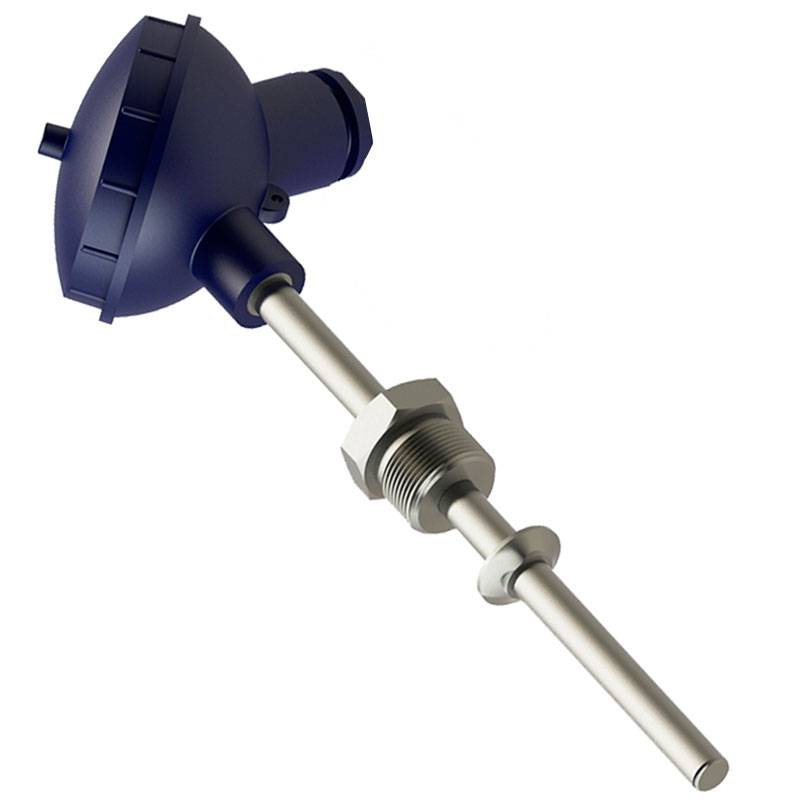

Термосопротивление с коммутационной головкой ТС105

• НСХ типа 50М или Pt100
• Рабочая температура: -50…+180 °C (50M), -50…+500 °C (Pt100)
• Тип подключения: 3-х пров.
• Соединение: резьба М20х1,5

Термосопротивление для наружного монтажа ТС125 / ТСП-Н 2

• НСХ типа 50М, Pt100 или Pt1000
• Рабочая температура: -50…+180 °C
• Тип подключения: 2-х пров. (50М), 4-х пров. (Pt100 и Pt1000)
• Соединение: крепление на стену

Комплект термосопротивлений с кабелем КТСП-Н 1

• НСХ типа Pt500
• Рабочая температура: 0…+160 °C
• Тип подключения: 4-х пров.
• Соединение: без резьбы (гильза и бобышка поставляются отдельно)

Комплект термосопротивлений с коммутационной головкой КТСП-Н 5

• НСХ типа Pt100
• Рабочая температура: 0…+160 °C
• Тип подключения: 4-х пров.
• Соединение: резьба М20х1,5

Термопара с кабелем ТС-М

• Тип J (ЖК)
• Рабочая температура: -40…+400 °C
• Соединение: байонетное / резьба 1/4″

Термопара с кабелем TCMS

• Тип К (ХА)
• Рабочая температура: -40…+1000 °C
• Соединение: без резьбы

Термопара с кабелем TCR-M

• Тип J (ЖК)
• Рабочая температура: -40…+400 °C
• Соединение: резьба М6
Термопара с кабелем ТПх011
• Тип К (ХА) или L (ХК)
• Рабочая температура: -40…+600 °C (ХК), -40…+800 °C (ХА)
• Соединение: без резьбы, открытый спай

Термопара с кабелем ТПх014

• Тип К (ХА) или L (ХК)
• Рабочая температура: -40…+400 °C
• Соединение: без резьбы

Термопара с кабелем ТПК021

• Тип К (ХА)
• Рабочая температура: -40…+1100 °C
• Соединение: без резьбы МКРц трубка, открытый спай

Термопара с кабелем ТПх094

• Тип К (ХА) или L (ХК)
• Рабочая температура: -40…+400 °C
• Соединение: без резьбы, с упором

Термопара с кабелем ТПL124

• Тип L (ХК)
• Рабочая температура: -40…+400 °C
• Соединение: резьба М16х1,5 подпружиненная

Термопара с коммутационной головкой ТПх045

• Тип К (ХА) или L (ХК)
• Рабочая температура: -40…+600 °C (ХК), -40…+800 °C (ХА)
• Соединение: подвижная резьба М20х1,5

Термопара с коммутационной головкой ТПК135

• Тип К (ХА)
• Измерительный диапазон температуры: -40…+1100 °C
• Максимальная температура : 1200 °C
• Соединение: резьба М27х2

Бобышки приварные

• Материал корпуса: сталь 20 или нержавеющая сталь 12Х18Н10Т
• Исполнение: угловое или прямое
• Соединение: ½″, М20х1,5

Гильзы защитные

• Материал корпуса: нержавеющая сталь 12Х18Н10Т
• Допустимое давление: 160 бар
• Соединение: ¼″, ½″, М20х1,5

Таблицы номинальных статических характеристик

• ГОСТ Р 8. 585-2001 — преобразователь типа ТХА, характеристика преобразования ХА (К) (-200…+1300 °С)
• ГОСТ Р 8.585-2001 — преобразователь типа ТХК, характеристика преобразования ХК(L) (-200…800 °С)
• ГОСТ 6651-2009 НСХ — термопреобразователи типа ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П

ТС054: датчики термосопротивления с резьбой с кабелем Pt100. КИП-Сервис: промышленная автоматика

Главная Датчики температуры Термо­соп­ро­тив­ления с кабелем ТС054

Наименование	Тип документа	Размер	Тип файла
Свидетельство об утверждении типа СИ: ТС хх4	Свидетельство об утверждении типа СИ	7 MB	pdf
Паспорт: термосопротивление ТС054	Паспорт	142 KB	pdf
Отказное письмо термопреобразователи	Письмо	250 KB	pdf
Общепромышленные датчики температуры	Каталог	2 MB	pdf

Документация и ПО

4 файла, 10 MB

totalkip.ru/report.local/photo/photo1/Foto_thermosensors_1016.jpg»> totalkip.ru/report.local/photo/photo1/Foto_thermosensors_1016.jpg»>

Наименование	Наличие	Цена с НДС
ТС054-50М.В3.60/1 Датчик температуры с кабелем (50М, L=60мм, d=6мм, М16х1,5, (-50…+150)С), кабель 1м	В наличии	2 243	Купить
ТС054-Pt100.В3.60/1,5 Датчик температуры с кабелем (Pt100, L=60мм, d=6мм, М16х1,5, (-50…+250)С), кабель 1,5	В пути	2 332	Купить
ТС054-Pt100.В3.100/1,5 Датчик температуры с кабелем (Pt100, L=100мм, d=6мм, М16х1,5, (-50…+250)С), кабель 1,5	В наличии	2 332	Купить
ТС054-Pt100.В3.100/2 Датчик температуры с кабелем (Pt100, L=100мм, d=6мм, М16х1,5, (-50…+250)С), кабель 2 м	В наличии	2 424	Купить

Датчики температуры ТС054 предназначены для измерения температуры в системах автоматического управления различных технологических процессов — например, для измерения температуры в котельных.

Датчик ТС054 имеет резьбовое соединение М16х1,5, что позволяет производить его монтаж в соответствующие ответные части на трубопроводе.

Артикул	ТС054-50М	ТС054-Pt100
Номинальная статическая характеристика	50M	Pt100
Диапазон рабочей температуры	-50…+150 °С	-50…+250 °С
Время отклика	Не более 20 с
Степень защиты	IP 54
Материал защитной арматуры	Сталь 12X18h20T
Сопротивление изоляции	Не менее 100 МОм
Рабочий ток	Не более 5 мА
Схема подключения	3‑х проводная
Межповерочный интервал	2 года

Габаритные размеры датчиков ТС054 с кабелем, мм

Артикул	L, мм	l, м
ТС054-50М. В3.60/1	60	1
ТС054-Pt100.В3.60/1,5	60	1,5
ТС054-Pt100.В3.100/1,5	100	1,5
ТС054-Pt100.В3.100/2	100	2

Схема электрических соединений датчиков ТС054 с кабелем

ТС054-		.В3.		/
50М	50М
Pt100	Pt100
60 мм			60
100 мм			100
1 м					1
1,5 м					1,5
2 м					2

Пример: ТС054‑Pt100. В3.100/1,5

Используя этот веб-сайт, Вы даете согласие на обработку файлов cookie, пользовательских данных в целях корректного функционирования сайта и проведения статических исследований.

Термосопротивления: Теория / Хабр

Недавно мне повезло побывать на производстве датчиков температуры, а точнее на швейцарском предприятии IST-AG, где делают платиновые и никелевые термосопротивления (RTD).

По этому поводу публикую две статьи, в которых читатель найдет довольно подробное описание этого типа датчиков, путеводитель по основным этапам производственного процесса и обзор возможностей, которые появляются при использовании тонкопленочных технологий.

В первой статье разбираемся с теоретической базой. Не слишком увлекательно, но весьма полезно.



(они же — термосопротивления или RTD)

---

Сначала имеет смысл разобраться с терминологией. Если вы хорошо знакомы с вопросом, то смело переходите ко второй части статьи. А может быть и сразу к третьей.

Итак, под определение «датчик температуры» попадают тысячи самых разных изделий. Под датчиком можно понимать и готовое измерительное устройство, где на дисплее отображается значение температуры в градусах, и интегральную микросхему с цифровым сигналом на выходе, и просто чувствительный элемент, на базе которого строятся все остальные решения. Сегодня мы говорим только о чувствительных элементах, которые, впрочем, тоже будем называть словом «датчик».

Термометры сопротивления, которые также известны как термосопротивления и RTD (Resistance Temperature Detector) — это чувствительные элементы, принцип работы которого хорошо понятен из названия — электрическое сопротивление элемента растет с увеличением температуры окружающей среды и наоборот. Вероятно вы слышали о термосопротивлениях как о платиновых датчиках температуры типа Pt100, Pt500 и Pt1000 или как о датчиках 50М, 50П, 100М или 100П.

Иногда термосопротивления путают с термисторами или термопарами. Все эти датчики используются в похожих задачах, но, даже несмотря на то что термисторы тоже являются преобразователями температура-сопротивление, нельзя путать термосопротивления, термисторы и термопары между собой. О разнице в строении и назначении этих элементов написана уже тысяча статьей, так что я, пожалуй, не буду повторяться.

Отмечу главное: средний термометр сопротивления стоит в разы дороже, чем средний термистор и термопара, но только термосопротивления имеют линейную выходную характеристику. Линейность характеристики, а также гораздо более высокие показатели по точности и повторяемости результатов измерений, делают термосопротивления востребованными несмотря на разницу в цене.

---

Если коротко, характеристики термосопротивлений можно разбить на три группы:

1. Номинальная статическая характеристика (НСХ) и точность
2. Диапазон температур, на котором определяется НСХ и обеспечивается заявленная точность
3. Корпус датчика, тип и длина выводов

На мой взгляд, пояснений требует только первый пункт.

Номинальная статическая характеристика (НСХ)

НСХ — это функция (на практике чаще таблица значений), которая определяет зависимость сопротивление-температура.

Зависимость R(T), конечно, не является абсолютно линейной — на самом деле выходная характеристика термосопротивления описывается полиномом с известными коэффициентами. В простейшем случае это полином второй степени R(T) = R0 (1 + A x T + B x T²), где R0 — номинальное сопротивление датчика, то есть значение сопротивления при 0°C.


Вид полинома и его коэффициенты описываются в различных национальных и международных стандартах. Действующий российский стандарт — ГОСТ 6651-2009. В Европе чаще используют DIN 60751 (он же IEC-751), однако одновременно с ним действует DIN 43760, в Северной Америке популярен стандарт ASTM E1137 и так далее. Несмотря на то что некоторые стандарты согласованы между собой, в целом картина довольно печальная и единого индустриального стандарта по факту не существует.

Наиболее популярные типы термосопротивлений — это платиновые датчики (Pt 3850, Pt 3750, Pt 3911 и др.), никелевые (Ni 6180, Ni 6720 и др.) и медные термосопротивления, например Cu 4280. Каждому типу датчиков соответствует свой полином R(T).


Приведенные наименования содержат название металла, который используется при изготовлении датчика, и коэффициент, который описывает отношение сопротивления датчика при 0 к сопротивлению при 100°C. Этот коэффициент, вместе со значением R0, определяет наклон функции R(T).


В разношерстных стандартах и, как следствие, в спецификациях на конкретные датчики, этот коэффициент может выражаться по-разному. Например, для платинового датчика может быть указан коэффициент альфа равный 0.00385 °C^-1, или температурный коэффициент 0.385%/°C, или TCR = 3850 ppm/K, однако во всех трех случаях подразумевается одна и та же зависимость R(T).

Используемый металл однозначно определяет степень полинома R(T), а коэффициенты полинома определяются температурным коэффициентом металла.

Например, для всех платиновых датчиков функция R(T) имеет следующий вид:

R(T) = R0 (1 + A x T + B x T²) при T > 0
R(T) = R0 (1 + A x T + B x T² + C x (T-100) x T³) при T < 0
где коэффициенты выбираются в зависимости от типа платины:

• Pt 3850 ppm/K (наиболее распространенная характеристика современных термосопротивлений)
  A = 3.9083 x 10^-3 °C^-1
  B = -5.775 x 10^-7 °C^-2
  C = -4.183 x 10^-12°C^-4
• Pt 3911 ppm/K (характеристика остается востребованной в РФ, т.к. в прошлом только она была внесена в ГОСТ)
  A = 3.9692 x 10^-3 °C^-1
  B = -5.829 x 10^-7 °C^-2
  C = -4.3303 x 10^-12°C^-4


Автомобильному стандарту Pt 3770 ppm/K, американскому Pt 3750 ppm/K или японскому Pt 3916 ppm/K будут соответствовать другие наборы коэффициентов.

Та же логика действует для меди и никеля. Например, НСХ всех никелевых датчиков описывается полиномом шестой степени:

R(T) = R0 (1 + A x T + B x T² + C x T³ + D x T⁴ + E x T⁵ + F x T⁶)
где коэффициенты определяются температурным коэффициентом никеля (Ni 6180 ppm/K, Ni 6720 ppm/K и т.д.).

Осталось сказать о последнем параметре НСХ термометров сопротивления — о номинальном сопротивлении R0. Чаще всего используются датчики со стандартным R0 — 50, 100, 500 или 1000 Ом, однако иногда требуются тремосопротивления с R0 = 2000 и даже 10000 Ом, а также датчики с «не кратным» номинальным сопротивлением.


То есть каждому типу термосопротивления может соответствовать несколько НСХ с разными номинальными сопротивлениями R0. Для наиболее распространенных в РФ характеристик используют стандартные обозначения: Pt100 и Pt1000 соответствуют платине с температурным коэффициентом 3850 ppm/K и R0 = 100 и 1000 Ом соответственно. Унаследованные из советских справочников обозначения 50П и 100П — это датчики из платины с коэффициентом 3911 ppm/K и R0 = 50 и 100 Ом, а датчики известные как 50М и 100М — это медь 4280 ppm/K с номинальным сопротивлением 50 и 100 Ом.

Точность датчика
Точность термосопротивления — это то, насколько зависимость R(T) реального датчика может отклониться от идеальной НСХ. Для обозначения точности термосопротивлений используют понятие класса допуска (от же класс точности).

Класс допуска определяет максимальное допустимое отклонение от номинальной характеристики, причем задается это отклонение как функция температуры — при нуле градусов фиксируется наименьшее допустимое отклонение, а при уменьшении или увеличении температуры диапазон допустимых значений линейно увеличивается.


Когда дело касается классов допуска, бардак в действующих стандартах только усугубляется — даже названия классов в разных источниках могут отличаться.


	Другие названия	Допуск, °С
Класс АA	Class Y 1/3 DIN 1/3 B F 0. 1 (если речь о тонкопленочном датчике) W 0.1 (если речь о намоточном датчике)	±(0.1 + 0.0017 |T|)
Класс A	1/2 DIN 1/2 B F 0.15 (если речь о тонкопленочном датчике) W 0.15 (если речь о намоточном датчике)	±(0.15 + 0.002 |T|)
Класс B	DIN F 0.3 (если речь о тонкопленочном датчике) W 0.3 (если речь о намоточном датчике)	±(0.3 + 0.005 |T|)
Класс C	Class 2B Class BB F 0.6 (если речь о тонкопленочном датчике) W 0.6 (если речь о намоточном датчике)	±(0.6 + 0.01 |T|)
—	Class K 1/10 DIN	±(0.03 + 0.0005 |T|)
—	Class K 1/5 DIN	±(0.06 + 0.001 |T|)

Приведенные в таблице допуски соответствуют большинству действующих стандартов для платиновых датчиков 3850 ppm/K, включая ГОСТ и европейский DIN 60751 (IEC-751), который с большой натяжкой можно назвать общепринятым.

Однако и здесь есть исключения

Например, в американском стандарте ASTM E1137 классы допуска платиновых датчиков именуются Grade и определяются иначе:


Grade A	±(0.25 + 0.0042 |T|)
Grade B	±(0.13 + 0.0017 |T|)




Если же говорить о платине с другими температурными коэффициентами или о никелевых и медных датчиках, то можно обнаружить и другие определения допусков.

Класс допуска описывает не только максимальную величину допуска, но и диапазон температур, на котором этот допуск гарантируется. Вы, наверное, уже догадались, что в разных стандартах эти диапазоны могут существенно отличаться. Это действительно так, причем диапазон температур зависит не только от класса допуска и типа датчика, но и от технологии, по которой выполнен датчик — у намоточных датчиков диапазон всегда шире.


О том, что такое намоточные и тонкопленочные датчики — чуть ниже.

На картинке — кассы допуска для платиновых датчиков с температурным коэффициентом 3850 по стандарту DIN 60751 (IEC-751).

Определения классов допуска для тонкопленочных и намоточных платиновых датчиков Pt 3850 ppm/K

Тонкопленочный датчик Pt 3850 ppm/K			Намоточный датчик Pt 3850 ppm/K
Класс допуска	Диапазон температур		Класс допуска	Диапазон температур
	DIN 60751 (IEC-751) / ГОСТ			DIN 60751 (IEC-751)	ГОСТ
Класс АА (F 0. 1)	0… +150°С		Класс АА (W 0.1)	-100… +350°С	-50… +250°С
Класс А (F 0.15)	-30… +300°С		Класс А (W 0.15)	-100… +450°С
Класс B (F 0.3)	-50… +500°С		Класс B (W 0.3)	-196… +600°С	-196… +660°С
Класс С (F 0.6)	-50… +600°С		Класс С (W 0.6)	-196… +600°С	-196… +660°С




К слову, если в документации на термосопротивление указан диапазон измеряемых температур, который шире диапазона, предусмотренного указанным классом допуска, то заявленный класс допуска не будет действовать на всём рабочем диапазоне. Например, если датчик Pt1000 класса A предназначен для измерения температур от -200 до +600°C, то он будет иметь точность ±(0. 15+0.002|T|) только при температурах до +300°C, а дальше скорее всего будет обеспечиваться класс В.

Я привожу все эти подробности о терминологии и разночтениях в стандартах чтобы донести одну простую мысль: выбирая термосопротивление легко запутаться и неверно истолковать характеристики элемента. Важно понимать какие именно требования вы предъявляете к элементу (в абсолютных цифрах, а не в классах) и сравнивать их с абсолютными цифрами из документации на конкретный датчик.

---

Итак, термосопротивления представляют собой резисторы, выполненные из платины или, реже, из никеля или меди. Выше уже упоминались две технологии — намоточная (проволочная) и тонкопленочная.

Намоточные датчики — это термосопротивления, выполненные на основе спиралей из металлической проволоки. Существует два основных способа изготовления намоточных датчиков. В первом случае проволока наматывается на стеклянный или керамический цилиндр, после чего конструкция покрывается изолирующим слоем из стекла. Второй способ — это помещение металлических спиралей в каналы внутри керамического цилиндра.

При изготовлении тонкопленочных датчиков на керамическую подложку напыляется тонкий слой металла, который образует токопроводящую дорожку, так называемый меандр. После этого датчик покрывается изолирующим слоем из стекла.


Большинство современных термосопротивлений выполняется по одной из этих трёх технологий. В источниках встречаются противоречивые мнения о том, какая конструкция более устойчива к вибрациям или перепадам температур. Оценки стоимости датчиков разных конструкций тоже сильно разнятся.

На деле принципиальных отличий между характеристиками датчиков разной конструкции нет, цены на тонкопленочные и намоточные датчики также находятся в одном диапазоне.

В большинстве случаев совершенно не важно как именно устроен датчик — при выборе компонента имеет значение только соотношение цены и характеристик конкретного элемента (нужно только не забывать что классы допуска для тонкопленочных датчиков определены на более узком диапазоне температур). Однако в некоторых задачах тонкопленочные датчики осознанно предпочитают намоточным. На это есть три главных причины:

1. Высокие номинальные сопротивления. Тонкопленочная технология позволяет производить датчики с R0=1000 Ом той же ценой, что и датчики с номинальным сопротивлением 50, 100 или 500 Ом. К тому же, изготавливаются датчики и с более высоким номинальным сопротивлением, например 2000 и 10000 Ом.
2. Малый размер. Тонкопленочный датчик можно сделать гораздо более миниатюрным по сравнению с намоточным. Стандартный датчик Pt1000, например, может иметь габариты всего 1.6 x 1.2 мм.
3. Прямоугольная форма и миниатюрный размер пленочных датчиков позволяют выпускать не только выводные термосопротивления, но и SMD-компоненты стандартных размеров — 1206, 0805 и так далее.

У тонкопленочной технологии есть и другие интересные свойства, позволяющие, например, сократить время отклика датчика температуры или изготовить на базе термосопротивлений датчики скорости потока. Об этом будем говорить в следующей статье, которая полностью посвящена процессу изготовления тонкопленочных датчиков.

---

В заключении традиционно благодарю читателя за внимание и напоминаю, что вопросы по применению продукции, о которой мы пишем на хабре, можно также задавать на email, указанный в моем профиле.

upd #1: Статья «Термосопротивления: производственный процесс» опубликована.

upd #2: все упомянутые датчики и модули доступны со склада. Больше информации на efo-sensor.ru

Подключение термосопротивлений

Выберите продукцию из спискаНормирующие преобразователи измерительные …НПСИ-ТП нормирующий преобразователь сигналов термопар и напряжения …НПСИ-237-ТП нормирующий преобразователь сигналов термопар и напряжения, IP65 …НПСИ-ТС нормирующий преобразователь сигналов термосопротивлений …НПСИ-237-ТС нормирующий преобразователь сигналов термосопротивлений, IP65 …НПСИ-150-ТП1 нормирующий преобразователь сигналов термопар и напряжения . ..НПСИ-150-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-110-ТП1 нормирующий преобразователь сигналов термопар и напряжения …НПСИ-110-ТС1 нормирующий преобразователь сигналов термометров сопротивления …НПСИ-250/500-УВ1 преобразователь сигналов термопар, термосопротивлений и потенциометров…НПСИ-250/500-УВ1.2 преобразователь сигналов термопар, термосопротивлений и потенциометров, разветвитель «1 в 2» …НПСИ-230-ПМ10 нормирующий преобразователь сигналов потенциометров …НПСИ-200-ГРТП модули гальванической развязки токовой петли…НПСИ-200-ГР1/ГР2 модули гальванической развязки токового сигнала (4…20) мА…НПСИ-200-ГР1.2 модуль разветвления 1 в 2 и гальванической развязки сигнала (4…20) мА…НПСИ-ДНТВ нормирующий преобразователь действующих значений напряжения и тока…НПСИ-ДНТН нормирующий преобразователь действующих значений напряжения и тока …НПСИ-200-ДН/ДТ нормирующие преобразователи действующих значений напряжения и тока…НПСИ-МС1 преобразователь мощности, напряжения, тока, коэффициента мощности. ..НПСИ-500-МС3 измерительный преобразователь параметров трёхфазной сети с RS-485 и USB …НПСИ-500-МС1 измерительный преобразователь параметров однофазной сети с RS-485 и USB …НПСИ-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией…НПСИ-237-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией, IP65 …НПСИ-ЧВ/ЧС нормирующие преобразователи частоты, периода, длительности сигналов, частоты сети…ПНТ-х-х нормирующий преобразователь сигналов термопар…ПСТ-х-х нормирующий преобразователь сигналов термосопротивлений…ПНТ-a-Pro нормирующий преобразователь сигналов термопар программируемый…ПCТ-a-Pro нормирующий преобразователь сигналов термосопротивлений программируемый…ПНТ-b-Pro нормирующий преобразователь сигналов термопар программируемый…ПCТ-b-Pro нормирующий преобразователь сигналов термосопротивлений программируемыйБарьеры искрозащиты (барьеры искробезопасности)…КА5003Ех барьеры искрозащиты, разветвители 1 в 2 сигналов термопар, термометров сопротивления и потенциометров, 1-канальные, USB, RS-485. ..КА5004Ех барьеры искрозащиты, сигналы термопар, термометров сопротивления и потенциометров, сигнализация, USB, RS-485…КА5011Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 1-канальные, HART …КА5022Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные…КА5013Ех барьеры искрозащиты (барьеры искробезопасности), приемники-разветвители 1 в 2 аналогового сигнала (4…20) мА, 1-канальные, HART, шина питания …КА5031Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 1-канальные, HART …КА5032Ех барьеры искрозащиты (барьеры искробезопасности), приёмники аналогового сигнала (4…20) мА, 2-канальные, HART …КА5131Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 1-канальные, HART …КА5132Ех барьеры искрозащиты (барьеры искробезопасности), передатчики аналогового сигнала (4…20) мА, 2-канальные…КА5241Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 1-канальные. ..КА5242Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5262Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5232Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 2-канальные…КА5234Ех барьеры искрозащиты (барьеры искробезопасности), приёмники дискретных сигналов, 4-канальныеКонтроллеры, модули ввода-вывода…MDS AIO-1 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-1/F1 Модули комбинированные функциональные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-4 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов…MDS AIO-4/F1 Модули комбинированные ввода-вывода аналоговых и дискретных сигналов, 4 ПИД регулятора…MDS AI-8UI Модули ввода аналоговых сигналов тока и напряжения…MDS AI-8TC Модули ввода сигналов термопар, тока и напряжения…MDS AI-8TC/I Модули ввода сигналов термопар, тока и напряжения с индивидуальной изоляцией между входами. ..MDS AI-3RTD Модули ввода сигналов термосопротивлений и потенциометров…MDS AO-2UI Модули вывода сигналов тока и напряжения…MDS DIO-16BD Модули ввода-вывода дискретных сигналов…MDS DIO-4/4 Модули ввода-вывода дискретных сигналов …MDS DIO-12h4/4RA Модули ввода-вывода дискретных сигналов высоковольтные…MDS DIO-8H/4RA Модули ввода-вывода дискретных сигналов высоковольтные…MDS DI-8H Модули ввода дискретных сигналов высоковольтные…MDS DO-8RС Модули вывода дискретных сигналов …MDS DO-16RA4 Модули вывода дискретных сигналов …MDS IC-USB/485 преобразователь интерфейсов USB и RS-485…MDS IC-232/485 преобразователь интерфейсов RS-232 и RS-485…I-7561 конвертер USB в RS-232/422/485…I-7510 повторитель интерфейса RS-485/RS-485…I-7520 преобразователь интерфейса RS-485/RS-232Измерители-регуляторы технологические…МЕТАКОН-6305 многофункциональный ПИД-регулятор с таймером выдержки…МЕТАКОН-4525 многоканальный ПИД-регулятор…МЕТАКОН-1005 измеритель технологических параметров, щитовой монтаж, RS-485. ..МЕТАКОН-1015 измеритель, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-1105 измеритель, позиционный регулятор, щитовой монтаж, RS-485…МЕТАКОН-1205 измеритель-регулятор, нормирующий преобразователь, контроллер, щитовой монтаж, RS-485…МЕТАКОН-1725 двухканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-1745 четырехканальный измеритель-регулятор, нормирующий преобразователь, щитовой монтаж, RS-485…МЕТАКОН-512/532/562 многоканальные измерители-регуляторы…Т-424 универсальный ПИД-регулятор…МЕТАКОН-515 быстродействующий универсальный ПИД-регулятор…МЕТАКОН-513/523/533 ПИД-регуляторы…МЕТАКОН-514 ПДД-регулятор…МЕТАКОН-613 программные ПИД-регуляторы…СТ-562-М источник тока для ПМТ-2, ПМТ-4Регистраторы видеографические…ИНТЕГРАФ-1100 видеографический безбумажный 4/8/12/16 канальный регистратор данных Счётчики, реле времени, таймеры…ЭРКОН-1315 восьмиразрядный одноканальный счётчик импульсов, поддержка RS-485, щитовой монтаж. ..ЭРКОН-315 счётчик импульсов одноканальный, поддержка RS-485, щитовой монтаж…ЭРКОН-325 счетчик импульсов двухканальный, поддержка RS-485, щитовой монтаж…ЭРКОН-415 тахометр-расходомер…ЭРКОН-615 счетчик импульсов реверсивный многофункциональный, поддержка RS-485, щитовой монтаж…ЭРКОН-714 таймер астрономический…ЭРКОН-214 одноканальное реле времени, цифровая индикация, монтаж на DIN-рельс или на панель…ЭРКОН-224 двухканальное реле времени, цифровая индикация, монтаж на DIN-рельс или на панель…ЭРКОН-215 реле времени программируемое одноканальное, поддержка RS-485, щитовой монтаж, цифровая индикацияБлоки питания и коммутационные устройства…PSM-72-24 блок питания 24 В (3 А, 72 Вт)…PSM-36-24 блок питания 24 В (1,5 А, 36 Вт)…PSL низковольтные DC/DC–преобразователи на DIN-рейку 3 и 10 Вт…PSM/4R-36-24 блок питания и реле, 24 В (1,5 А, 36 Вт)…БП-24/12-0,5 блок питания 24В/12В (0,5А)…ФС-220 фильтр сетевой…БПР блок питания и реле…БКР блок коммутации реверсивный (пускатель бесконтактный реверсивный). ..БР4 блок реле…PS3400.1 блок питания 24 В (40 А) …PS3200.1 блок питания 24 В (20 А)…PS3100.1 блок питания 24 В (10 А)…PS3050.1 блок питания 24 В (5 А)…PS1200.1 блок питания 24 В (20 А)…PS1100.1 блок питания 24 В (10 А)…PS1050.1 блок питания 24 В (5 А)Программное обеспечение…SetMaker конфигуратор……  История  версий…MDS Utility конфигуратор…RNet программное обеспечение…OPC-сервер для регулятров МЕТАКОН…OPC-сервер для MDS-модулей

Термосопротивление ДТС 035

Вся продукция Термометры Термосопротивления Комплекты термосопротивления Термопары Провода компенсационные, удлинительные, соединительные и др. Преобразователи «температура-ток» 4-20 или 0-5 мА Реле температуры (термостаты) Детали для монтажа датчиков температуры Манометры, вакууметры, мановакуумметры Термоманометры Напоромеры, тягомеры, тягонапоромеры Преобразователи давления Приборы контроля пламени, сигнализаторы горения Запально-защитные устройства Управление горением Устройство автоматизации Реле давления, напора, тяги, потока Детали для монтажа приборов контроля давления Приборы контроля уровня Измерители влажности Преобразователи влажности Преобразователи частота-ток Задатчики тока и напряжения Измерители и регуляторы Детали для монтажа измерителей и регуляторов Индикаторы технологические Регистраторы Нормирующие преобразователи и разветвители сигналов Программируемые логические контроллеры (ПЛК) Программируемые реле Модули ввода и вывода Индикаторные и операторские панели Преобразователи (адаптеры) компьютерных интерфейсов SCADA-системы Интерфейсные модули, шлюзы Модемы Бесконтактные выключатели Контактные выключатели Счетчики импульсов, таймеры, расходомеры, тахометры Барьеры искрозащиты Блоки питания Сетевые фильтры Блоки гальванической развязки Оборудование для подключения нагрузки Промежуточные реле Твердотельные реле и силовые блоки Приборы контроля параметров электрических сетей Амперметры, вольтметры Тэны Насосы Частотные преобразователи и устройства плавного пуска Клапаны отсечные (соленоидные) Клапаны запорно-регулирующие (КЗР) Катушки для соленоидных (электромагнитных) клапанов Приборы для управления положением задвижки Исполнительные механизмы МЭО, МЭОФ Указатели положения, усилители, пускатели реверсивные Приборы контроля окружающей среды Дальномеры Детекторы Мегафоны (громкоговорители) Аппаратура цепей управления и сигнализации Маркировки на кабеля Держатели этикеток Блоки управления      Производители Овен НПП ПРОМА Рэлсиб Росма Метер ОРБИТ МЕРРЕТ (Orbit Merret, Чехия) БД СЕНСОРС РУС Line Seiki (Япония) Элемер Мега-К Сенсор (Екатеринбург) Теплоконтроль (Сафоново) Теплоконтроль (Казань) МЗТА      Выполненные работы по автоматизации      Распродажа неликвидов Каталог / Преобразователи температуры / Термосопротивления ТСМ , ТСП / Термосопротивление ДТС 035 Термопреобразователи (датчики температуры) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т. п., а также поверхностей твёрдых тел), не агрессивных к материалу корпуса датчика. Принцип действия термосопротивления основан на свойстве проводника изменять электрическое сопротивление с изменением температуры окружающей среды. Возможно также их изготовление с параметрами отличными от стандартных по спец. заказу. Термосопротивления отличаются : конструктивными исполнениями и градуировками 50М ( ТСМ ), 100М ( ТСМ ) , 50П ( ТСП ), 100П ( ТСП ), Pt100 ( ТСП ) Конструкционное исполнение Конструктивное исполнение Модель Параметры Длина монтажной части L*, мм 035 D = 8 мм, М=20х1,5 мм**, S=22 мм Длина защитной части арматуры L = 60 мм, 80 мм, 100 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм** * Длина монтажной части L выбираются при заказе. ** По спец. заказу возможно изготовление датчика с параметрами, отличных от указанных. Класс допуска и диапазон измерений термопреобразователей ДТС Номинальная статическая характеристика (НСХ) 50М; 100М 50П; 100П; Pt100 Рабочий диапазон измеряемых температур -50…+180 °С -50…+500 °С Класс допуска В А; В Величина рабочего тока, не более 5 мА Количество чувствительных элементов 1 шт.; 2 шт. Сопротивление изоляции, не менее 100 МОм Схема соединения внутренних проводников 2-х, 3-х, 4-х проводная Материал защитной арматуры сталь 12Х18Н10Т Форма заказа: AДТС035 Б— В. ГД.Е.Ж А Количество чувствительных элементов не указывается — один чувствительный элемент (стандарт) 2 — два чувствительных элемента Б Тип коммутационной головки не указывается — стандартная головка Л — датчик выполнен с увеличенной коммутационной головкой (необходимо при заказе совместно с НПТ-2) В Номинальная статическая характеристика (НСХ) 50М 100М 50П 100П Pt100 Г Класс допуска A (только для ТСП) B (стандартное исполнение) Д Схема соединений 2 — двухпроводная 3 — трёхпроводная (стандартное исполнение) 4 — четырёхпроводная Е Длина монтажной части L, мм 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 Ж Исполнение коммутационной головки не указывается — пластмассовая МГ — металлическая Документация: Лист из каталога Сертификат соответствия Сертификат средств измерений ./images/bg5.gif»>

Спецификации

RTD — датчик температуры, датчик RTD, термопару, минеральный изолированный кабель, производитель в США

---

Спецификации детектора температуры сопротивления

Выбор / Соответствие
Завершено Ом при 0 °C для измерения разности температур до 0,05 °C

Готовые датчики могут поставляться с выбранными значениями точечного сопротивления в узком диапазоне, чтобы исключить необходимость компенсации в цепях индикации.

ARi ARIDET® состоит из специально установленного платинового резистивного элемента, полностью заключенного в уплотненную изоляцию из оксида металла с высокой теплопроводностью для обеспечения минимальной разницы температур между поверхностью датчика и элементом. Стандартные датчики имеют 3 константановых провода с равным сопротивлением в выводной части с уплотненной изоляцией MgO. Материал оболочки 316 L ST/ST в полностью отожженном состоянии. Характеристики производительности показаны для элементной части и ведущей части.



РДТ
	ПРОВОД	ЭЛЕМЕНТ
Точность	—	± 0,01 Ом при 0 °C
Стабильность*	—	от -130 до 93 °C ± 0,05 %	от -130 до 315 °C ± 0,10 %	от 315 до 600 °C ± 0,50 %
Диапазон температур	от -250 до 1000 °C	от -200 до 600 °C
Измерение тока	—	10 мА пост. тока макс.
Виброудар	Вибрация: ± 50G, от 60 до 2000 Гц
	Шок: 1000G
	Вдоль всех трех взаимно перпендикулярных осей при правильном монтаже.
Темп./рез. Кривая	—	0,00385 Ом / Ом / °C по DIN 43760	0,003916 Ом / Ом / °C согласно JIS C 1604-81
Индивидуальная калибровка.	—	С точностью до ± 0,01 Ом при °C
Ошибка самонагрева	—	Менее 0,02 °C/МВт
Максимальное внешнее давление	50 000 фунтов на кв. дюйм (3510 кг/см²)
Длина в наличии L	24 дюйма (610 мм)

*Максимальное смещение точки льда после длительного термоциклирования.



ПАРАМЕТРЫ ДАТЧИКА
	1/8″		3/16″		1/4″
	дюйм	мм	дюйм	мм	дюйм	мм
Диаметр	0,125	3,18	0,188	4,78	0,250	6,35
Темп. Чувствительная длина	1.1	28,0	1.1	28,0	1.1	28,0
Ограничение изгиба, Расстояние от кончика до левой прямой	2.1	53,3	2.1	53,3	2.1	53,3
Минимальный радиус изгиба	0,5	12,7	0,75	19,0	1,0	25,4
Максимальная длина	700 футов	213 м	300 футов	91 м	175 футов	53 м
Минимальная длина	4	102	4	102	4	102
Константановые 3-проводные выводы, Сопротивление в Ом/в каждом проводе	0,061		0,025		0,015



ТИПОВАЯ 3-ПРОВОДНАЯ ИЗМЕРИТЕЛЬНАЯ ЦЕПЬ ДЛЯ RTD
3-проводная система может использоваться для устранения влияния изменений сопротивления подводящих проводов путем введения RL (сопротивления подводящих проводов) в каждую ногу моста. Третий подводящий провод добавляется в цепь детектора, не влияя на балансировку моста. Полученная схема чувствительна только к изменениям температуры элемента сопротивления.



ХАРАКТЕРИСТИКИ ВРЕМЕННОЙ РЕАКЦИИ
Реакция резистивного термометра ARi определяется двумя заметными характеристиками при воздействии мгновенного (ступенчатого) изменения температуры окружающей среды. Это:

A.) Постоянная времени (тау). Время достижения 63,2% полного ступенчатого изменения температуры.
B.) Время отклика. Время достижения в пределах 0,5% от конечной температуры при ступенчатом изменении.
Это приблизительно равно 5-кратной постоянной времени

Реакция датчика температуры на скачкообразное изменение температуры окружающей среды, как правило, подчиняется дифференциальному уравнению второго порядка. Однако это приблизительно, поскольку, если масса датчика мала по сравнению с массой жидкости, проходящей через него (например, в случае жидкости), отклик может приближаться к дифференциальному уравнению первого порядка. Типичный ответ выглядит следующим образом:



Постоянная времени применяется для более распространенных операций управления технологическими процессами, т. е. линейного или синусоидального изменения температуры окружающей среды. Отклик датчика в этих условиях:



Постоянная времени связана с условиями окружающей среды следующим приближенным соотношением (Ref NASA TN 2599) для другого набора условий.

Датчики температуры RTD серии 700

Датчики RTD

• Обзор
• Ресурсы
• Артикул

Поддерживать Где купить Свяжитесь с нами

Инвентарь дистрибьютора

Platinum RTD (резистивный датчик температуры) серии 700 представляет собой экономичный миниатюрный датчик температуры. Серия доступна в двух различных конфигурациях упаковки: с выводами и SMT (технология поверхностного монтажа). Для каждой конфигурации доступны два типоразмера, при этом SMT доступен в корпусах отраслевого стандарта 0805 и 1206.

Серия 700 имеет базовое сопротивление 100 и 1000 и доступна с температурным коэффициентом 3750 ppm/K и 3850 ppm/K (375 и 385 альфа). Допуски серии 700 соответствуют отраслевым стандартам DIN класса A, DIN класса B и DIN класса 2B.

Серия 700 соответствует требованиям RoHS (Ограничение использования опасных веществ) (Директива ЕС 2002/95/EC).

Спецификация

Название

Описание

Размер файла

Дата

Размер

700 Series Platinum RTDs

700 Series Platinum RTDs

application/pdf 252.75 KB

7/16/2021

252.75 KB

Manuals and Guides

Name

Description

File Size

Date

Размер

50010925: датчики температуры Platinum RTD серии 700, выпуск 1

50010925: датчики температуры Platinum RTD серии 700, выпуск 1

application/pdf 159,08 KB

16. 07.2021

159,08 КБ

Руководство линии температурных датчиков

Руководство датчиков температуры

Применение/PDF 293,8 KB

7/16/2021

293,8 КБ

Руководство ПРОДУКЦИИ ПРОДУКЦИИ. application/pdf 977,58 КБ

12.08.2021

977,58 КБ

Техническое примечание

Имя

Описание

Размер файла

7 Дата

80008

Платиновые RTD -датчики Датчики температуры теплопроводящего уравнения и RTD Self Seaging

Платиновые RTD -датчики. Circuits and Switches

Platinum RTD Датчики температуры Цепи и переключатели

application/pdf 126.89 KB

16.07.2021

126.89 KB

Платиновые RTD -датчики датчики температуры сопротивления и таблицы точности

Платиновые RTD -датчики датчики температуры и таблицы точности

Приложение/PDF 93.84 KB

7/16/2021

93.84

Примечание

9

Имя

77777777777777.

Примечание

9

. Размер

Дата

Размер

Строительные машины

Строительные машины

application/pdf 984.29 KB

27.01.2022

984.29 KB

Сельскохозяйственные транспортные средства

Сельскохозяйственные транспортные средства

Применение/PDF 1,11 МБ

3/23/2022

1,11 МБ

Trains & Rail System 28.01.2022

971,16 КБ

Имя

Описание

Размер файла

Дата

Размер

Строительные машины

7 Строительные машины0008

984.29 KB

1/27/2022

984.29 KB

50010925: 700 Series Platinum RTD Temperature Sensors, Issue 1

50010925: 700 Series Platinum RTD Temperature Sensors, Issue 1

159.08 KB

7/16 /2021

159.08 KB

Platinum RTD Датчики температуры Уравнение теплопроводности и самонагрев RTD

Platinum RTD Датчики температуры Уравнение теплопроводности и самонагрев RTD

127.71 KB

7/16/2021

127. 71 KB

700 Series Platinum RTDs

700 Series Platinum RTDs

252.75 KB

7/16/2021

252.75 KB

Platinum RTDs Temperature Sensors Circuits and Switches

Platinum RTDs Цепи и переключатели датчиков температуры

126,89 КБ

16.07.2021

126,89 КБ

Линейное руководство по датчикам температуры

Линейное руководство по датчикам температуры

293,8 КБ0008

16.07.2021

293,8 КБ

Сельскохозяйственные транспортные средства

Сельскохозяйственные транспортные средства

1,11 МБ

3/23/2022

1,11 МБ

Платтиновые RTDS ТЕМПЛАТЫ СЕМЕРТА Устойчивые и точные таблицы

Platinum RTDS RTDS RTDS Устойчивые и точные таблицы

Платтиновые RTDS RTDS. Таблицы сопротивления и точности

93,84 KB

16.07.2021

93,84 KB

Справочник по ассортименту термодатчиков

Справочник по ассортименту термодатчиков

977. 58 KB

8/12/2021

977.58 KB

Trains & Rail Systems

Trains & Rail Systems

971.16 KB

1/28/2022

971.16 KB

Name

Description

Размер файла

Дата

Размер

700 серия платиновых RTDS

700 Series Series Platinum RTDS

252,75 KB

17/16/2021

50010925: 700 -й серии RTD RTD -датчики, выпуск 1

0008

50010925: 700 Series Platinum RTD Temperature Sensors, Issue 1

159.08 KB

7/16/2021

Temperature Sensors Line Guide

Temperature Sensors Line Guide

293.8 KB

7/16/2021

Thermal Датчики Руководство по ассортименту продукции

Термодатчики Руководство по ассортименту продукции

977.58 KB

12.08.2021

Platinum RTD Датчики температуры Уравнение теплопроводности и самонагрев RTD

Платиновые RTD Датчики температуры Уравнение теплопроводности и самонагревание

127,71 КБ

16. 07.2021

Платиновые RTD -датчики схемы и переключатели

ТЕМПТАНИЯ ТЕМПРЕТСКИ

Platinum RTD Датчики температуры Таблицы сопротивления и точности

93.84 KB

16.07.2021

Строительные машины

Строительные машины

984.29 KB

1/27/2022

Agricultural Vehicles

Agricultural Vehicles

1.11 MB

3/23/2022

Trains & Rail Systems

Trains & Rail Systems

971.16 KB

1/ 28/2022


Артикул

Описание

700-101BAA-B00

Датчик температуры серии 700, тонкопленочный, платиновый термометр сопротивления, никелированный провод с платиновым покрытием

900B08 1BA0-100-1000007 Датчик температуры серии 700, тонкопленочный, платиновый термосопротивление, плакированный платиной никелевый провод

700-102AAB-B00

Датчик температуры серии 700, тонкопленочный, платиновый термосопротивление, плакированный платиной никелевый провод

700-102AAC-B00

Датчик температуры серии 700, тонкопленочный, платиновый термосопротивление, плакированный платиной никелевый провод

700-102BAA-B00

Датчик температуры серии 700, тонкопленочный, платиновый термосопротивление, плакированный платиной никелевый провод

700-102BAB-B00

Датчик температуры серии 700, тонкопленочный, платиновый термометр сопротивления, никелевая проволока с платиновым покрытием

701-101BAA-B00

Датчик температуры серии 700, тонкопленочный, платиновый термометр сопротивления, плакированный платиной никелевый провод

701-102AAB-B00

Датчик температуры серии 700, тонкопленочный, платиновый термометр сопротивления, плакированный платиной никелевый провод

{{название}}

{{описание}}

{{/полученные результаты}}


Артикул

Описание

700-101BAA-B00

Датчик температуры серии 700, тонкопленочный, платиновый терморезистор, плакированный платиной никелевый провод

700-101 9007 9007 9007

, платиновый RTD, никелированная проволока с платиновым покрытием

700-102AAB-B00

Датчик температуры серии 700, тонкопленочный, платиновый RTD, никелированная проволока с платиновым покрытием

700-102AAC-B00

Датчик температуры серии 700, тонкопленочный, платиновый термометр сопротивления, плакированный платиной никелевый провод

700-102BAA-B00

Датчик температуры серии 700, тонкопленочный, платиновый термометр сопротивления, плакированный платиной никелевый провод

700-102BAB-B00

Датчик температуры серии 700, тонкопленочный, платиновый термометр сопротивления, плакированный платиной никелевый провод

701-101BAA-B00

Датчик температуры серии 700, тонкопленочный, платиновый термометр сопротивления, плакированный платиной никелевый провод

701-101BAB-B00

Датчик температуры серии 700, тонкопленочный, платиновый термометр сопротивления, никелированный провод с платиновым покрытием

701-102AAB-B00

Датчик температуры серии 700, тонкопленочный, платиновый термометр сопротивления, никелированный провод с платиновым покрытием

701-102BAB-B00

Датчик температуры серии 700, тонкопленочный, платиновый RTD, никелированная проволока с платиновым покрытием

{{название}}

{{описание}}

{{/полученные результаты}}

Датчики RTD | Промышленные датчики температуры

Преимущества использования RTD

Эти промышленные датчики температуры являются хорошими инструментами для измерения очень горячих и холодных материалов. Их пределы варьируются в зависимости от металла резистивного элемента. Например, температура плавления платины составляет 1768 градусов Цельсия, а никеля — 1455 градусов Цельсия, поэтому датчики температуры RTD с платиновыми резистивными элементами лучше подходят для высоких температур, чем никелевые.

Еще одним преимуществом термометров сопротивления является то, что они быстро измеряют точную температуру. Большинство RTD рассчитывают свою температуру в течение 0,5 и 5 секунд, и процесс преобразования легко запустить снова, если вы не удовлетворены результатами. Наши клиенты также ценят то, что датчики температуры RTD остаются работоспособными в течение длительного времени, даже когда они подвергаются воздействию высоких температур.

Общие типы термометров сопротивления

Типы датчиков резистивного датчика температуры различаются в зависимости от материала проводов и конструкции. Медь, никель и платина являются наиболее распространенным выбором для проводов RTD, поскольку они демонстрируют требуемое соотношение между температурой и сопротивлением.

Датчики температуры с медным сопротивлением  могут измерять температуру от -200 до 260 градусов Цельсия, что делает их лучшими для холодных условий. Эти RTD, как правило, самые дешевые, потому что медь недорогая, но они рискуют окислиться, если наши клиенты не будут следить за верхними пределами своих температур.

Никелевые датчики  недороги и лучше противостоят коррозии, чем медные, но они могут измерять только в диапазоне от -80 до 260 градусов Цельсия. Платиновые термометры сопротивления более популярны из-за их универсальности. Способные измерять температуры от -200 до 850 градусов Цельсия, эти термометры сопротивления работают в течение длительного времени и дают стабильные и стабильные результаты.

Мы также классифицируем наши RTD на основе их конструкции. Тонкопленочные РДТ имеют самую маленькую, дешевую и быструю конструкцию и обычно изготавливаются из платиновой пленки, нанесенной на керамическое основание. Резистивные датчики сопротивления со спиральным элементом включают в себя намотку резистивного элемента в провода и размещение их в защитном керамическом контейнере.

Наконец, RTD с проволочной обмоткой, которые являются очень точными, но слишком хрупкими для производственных применений, имеют провода, намотанные вокруг керамического столба и покрытые большим количеством керамики.

Как выбрать RTD

При выборе термометра сопротивления подумайте, хотите ли вы резистивный элемент из платины, никеля или меди, принимая во внимание их температурные ограничения. Вы также должны взвесить их стандартные допуски или соотношение между температурой материала и сопротивлением металла.

Точность и допустимая погрешность, которые варьируются в зависимости от вашей отрасли, также являются серьезной проблемой. Наконец, подумайте о соединениях датчиков: материале проводов отведений, количестве присутствующих отведений и их конфигурации.

Если вам необходимо быстрое и точное измерение температуры, ознакомьтесь с нашим выбором термометров сопротивления.

Принадлежности термометра сопротивления:

Мы распространяем лучшие датчики температуры RTD для передового опыта в лабораторных и промышленных процессах. Большинство РДТ имеют низкое начальное сопротивление, обычно 100 Ом.

Также имеют минимальное изменение сопротивления на единицу температурного диапазона. По этой причине в RTD встроена многопроволочная перемычка для компенсации сопротивления подводящего провода. Наши стандартные и сверхмощные датчики температуры включают следующее:

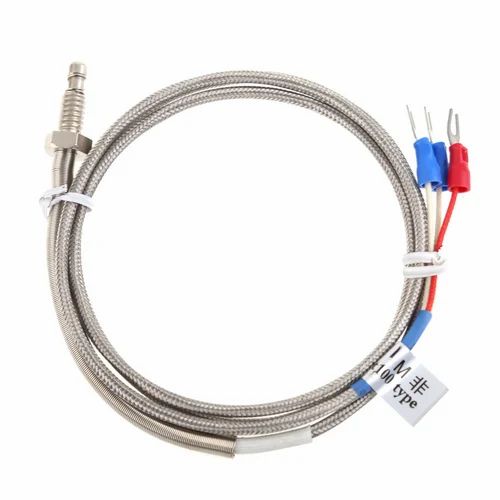

• Трубка и провод
• Металлический переходник с пружинным фиксатором
• Стандартный и мини-штекер
• Соединительная головка

Мы также поставляем надежные аксессуары для датчиков RTD, включая стандартные и мини-разъемы, удлинительный провод и соединительные головки.

Датчики температуры сопротивления Уотлоу

Watlow производит различные термометры сопротивления, специально разработанные для обеспечения точного и воспроизводимого измерения температуры. Датчики RTD Watlow предназначены для самых требовательных промышленных приложений, обеспечивая при этом более низкую совокупную стоимость владения для наших клиентов.

Конструкция без деформаций обеспечивает надежные и точные показания и позволяет заменять элементы из разных партий без необходимости повторной калибровки.

Общие области применения RTD

Типичные области применения включают: печи, грили, фритюрницы и другое пищевое оборудование, текстильное производство, переработку пластмасс, нефтехимическую переработку, измерение температуры воздуха, газа и жидкости, обработку полупроводников, а также подшипники и коробки передач.

Термисторный датчик для быстрого обнаружения

Температурные изменения быстро обнаруживаются с помощью термисторного датчика, который обеспечивает точность. Чувствительный термистор сравним с RTD, потому что его резисторы отражают изменения сопротивления. Экономичный термистор содержит оксидно-металлические материалы с покрытием.

Этот чувствительный прибор часто предпочтительнее, когда допустим меньший диапазон температур. Свяжитесь с нашими экспертами, чтобы выбрать правильный термисторный датчик температуры для ваших тепловых применений.

Сравните датчики RTD Промышленные датчики температуры Hi-Watt с другими распространенными датчиками температуры, такими как термопары и термисторы, чтобы найти идеальный вариант для вашего промышленного применения. Узнайте больше о термосопротивлении или датчике температуры сопротивления, а также о том, как он может обеспечить сопротивление и срок службы, необходимые для поддержания работы вашего предприятия. Не позволяйте неисправному датчику или неправильной замене датчика помешать вам поддерживать работу вашего технологического оборудования.

Термисторы и термопары

Термистор используется во многих тех же приложениях, что и RTD, но включает полимерный или керамический резистор вместо обычного металлического резистора. Когда вы сравните термистор с термопарой, вы обнаружите, что термистор идеально подходит для обнаружения мельчайших изменений температуры, но не имеет такого же температурного диапазона, как термопара, которая может работать в диапазоне температур от -200 до 350 градусов Цельсия.

Термопары и датчики RTD

Сравните RTD и термопару, чтобы узнать о возможностях RTD в правильном приложении. По сравнению с термопарой термометр сопротивления имеет относительно небольшой диапазон температур, хотя и не такой маленький, как термистор. RTD обеспечивает линейность и высочайший уровень точности измерения температуры, в то время как термопара лучше всего подходит для широких нелинейных показаний температуры.

Датчик, который вам нужен, зависит от вашего приложения. Хотя все три датчика температуры используются для измерения изменений температуры, ни один из них не может сравниться с датчиками RTD с точки зрения точности. Датчики термопары, с другой стороны, имеют самый широкий диапазон рабочих температур.

Найдите свой промышленный датчик температуры сегодня

Компания Hi-Watt предлагает все варианты датчиков температуры, необходимые для большинства отраслей промышленности. Независимо от того, работаете ли вы с предприятием по переработке пластмасс, оборудованием для литья под давлением или аэрокосмическим предприятием, свяжитесь с нами сегодня, чтобы узнать больше об этих вариантах датчиков. Поговорите с одним из наших агентов технической поддержки сегодня и вместе с нами запланируйте доставку передовых датчиков, чтобы ваша компания двигалась вперед.

9Платиновые датчики RTD 0000 — ThermoProbe, Inc.

Что такое платиновые датчики RTD?

Платиновые термометры сопротивления (резистивные датчики температуры) представляют собой чувствительные элементы, изготовленные из катушки из чистой платиновой проволоки (намотанной проволоки), заключенной в керамический или стеклянный корпус, или из тонкой платиновой пленки, нанесенной на керамическую подложку. Платиновые РДТ имеют положительный температурный коэффициент. Электрическое сопротивление увеличивается с повышением температуры известным и воспроизводимым образом. Их линейность и непревзойденная долговременная стабильность делают платиновые термометры сопротивления идеальными датчиками для большинства промышленных применений. Тонкопленочные элементы обладают такими же характеристиками, как и стандартные проволочные обмотки, но с более высокой стоимостью, размером и удобством.

Широкий диапазон температур:
Диапазоны температур покрытия платиновых РДТ от

• -200C до 650C Керамическая герметизированная проволочная обмотка
• -200C до 350C Стеклянная проволочная обмотка
• от -50°C до 650°C Тонкопленочные элементы

Стандартизация:
Повторяемость и стабильность
Платиновые термометры сопротивления являются основными интерполяционными датчиками, используемыми Национальным бюро стандартов для температур в диапазоне от -260°C до 630°C. Платиновые термометры сопротивления обеспечивают превосходную долговременную стабильность.

Высокий выходной сигнал
Элементы RTD обеспечивают гораздо больший сигнал падения напряжения, чем термопары.


Линейность
Платиновые термометры сопротивления имеют более линейную кривую, чем термопары и большинство термисторов. Нелинейность RTD можно скорректировать путем надлежащего проектирования резистивных мостовых сетей или математических корректировок с помощью микропроцессора.


Общая стоимость системы
Платиновые термометры сопротивления могут использовать стандартные удлинители из медных проводов и не требуют особых условий подключения, таких как термопары. Платиновые термометры сопротивления лучше всего подходят для большинства промышленных применений в широком диапазоне температур, особенно когда важны стабильность и линейность.


Что такое термопары?

Термопара изготовлена ​​из двух разнородных металлов, сваренных вместе. Эталонный спай обычно является частью прибора, а противоположный спай называется сенсорным спаем. Когда чувствительный спай нагревается, противоположные металлы создают известный термоэлектрический эффект, пропорциональный разнице температур между двумя спаями. Компенсируя известную температуру эталонного спая, можно определить температуру чувствительного спая. Различные типы калибровки обеспечивают различные термоэлектрические эффекты для различных температур и условий окружающей среды. Из-за компенсации холодной точки и специальных удлинительных проводов встраивание термопар в системы может быть затруднено.

Чрезвычайно высокий диапазон температур Термопары могут выдерживать температуру до 1700°C. Присущая термопарам простота позволяет им выдерживать экстремальные удары и вибрации. Небольшой размер/быстрый отклик Термопары с открытыми или заземленными спаями практически мгновенно реагируют на изменения температуры. Термопары лучше всего подходят для высоких температур и экстремальных условий.

Что такое термисторы?

Термисторы представляют собой резистивные устройства, состоящие из оксидов металлов, сформированных в виде шариков и залитых эпоксидной смолой или стеклом. Термисторы обычно имеют отрицательный температурный коэффициент; сопротивление уменьшается с повышением температуры. Хотя термисторы очень чувствительны, они обычно нелинейны и имеют ограниченный температурный диапазон.

Низкая стоимость датчика Термисторные элементы обычно дешевле, чем элементы RTD в форме датчика. Высокое сопротивление соответствует высокой чувствительности. Термисторы обеспечивают большее падение напряжения при определенной температуре при том же измерительном токе. Самонагрев более проблематичен с термистором из-за его небольшого размера. Точечное считывание является основным свойством термисторов в ограниченном диапазоне температур. Одним из типичных применений является биологический мониторинг, где малый размер и масса имеют решающее значение. Термисторы лучше всего подходят для недорогих приложений в ограниченном диапазоне температур.

	РДТ	Термопара	Термистор
Темп. Диапазон	от -200 до 650°С	от -270 до 1800°C	от -80 до 150°С
Стоимость датчика	Средний диапазон	Низкий	Низкий
Стоимость системы	Средний диапазон	Высокий	Средний диапазон
Линейность	Высокий	Средний диапазон	Низкий
Устойчивость	Высокий	Низкий	Средний диапазон
Чувствительность	Средний диапазон	Низкий	Высокий
Назначение	Лучшая точность; Большинство приложений	Экстремальные температуры	Низкая стоимость, Биология

Стабильность и взаимозаменяемость

Платина по своей природе является стабильным металлом. Платиновые термометры сопротивления обладают беспрецедентной долговременной стабильностью, поэтому платиновый термометр сопротивления является основным инструментом интерполяции, используемым NIST, Национальным институтом стандартов и технологий. Взаимозаменяемость описывает, насколько точно элемент RTD соответствует своей номинальной кривой сопротивления/температуры, а также максимальный допуск, допустимый в спецификациях стандартов DIN и IEC. Взаимозаменяемость заключается как в допуске при 0°C, так и в наклоне кривой сопротивления/температуры.

Датчик температуры RTD и изготовленный на заказ зонд датчика RTD – Therm-x, Калифорния

Меню

Счет

Настройки

Валюта

$

options", "triggerTarget":"#switcher-currency-trigger-nav", "closeOnMouseLeave": false, "triggerClass":"active", "parentClass":"active", "buttons":null}}»>
• евро — евро

Сделать запрос

Резистивные датчики температуры (RTD)

Датчик RTD состоит из тонкой проволоки, обернутой в стеклянный или керамический сердечник. Тонкая проволока изготовлена ​​из чистого металла с известной термостойкостью. Therm-x предлагает датчики RTD для таких отраслей, как обработка полупроводниковых пластин, автомобилестроение, производство продуктов питания и напитков и ряд других отраслей, где точное измерение температуры имеет решающее значение для получения правильных результатов процесса. Поэтому мы используем в датчиках только самые качественные элементы RTD. Наши решения RTD соответствуют спецификациям DIN Class A, DIN Class B и допускам 1/3 DIN. Нашим термометрам сопротивления (RTD) можно помочь как в стандартных, так и в индивидуальных конфигурациях. Стандартные сборки RTD содержат тонкопленочные элементы, соответствующие классу B IEC.

Компания Therm-x специализируется на изготовлении термометров сопротивления по индивидуальному заказу. Это означает, что мы можем настроить их со специальными элементами RTD, соединениями, корпусами, монтажным оборудованием, с навинчивающимися и подпружиненными втулками, чтобы удовлетворить ваши сложные требования. Мы также предоставляем дополнительные услуги по калибровке. Наши специальные термометры сопротивления специального назначения находят применение в тяжелых условиях, где они могут подвергаться воздействию химикатов, высоких температур и других элементов. Индивидуальные решения Therm-X ​​RTD предназначены для работы при температурах от -50°C до 400°C. Продукты Therm-x RTD спроектированы и изготовлены в соответствии со спецификациями DIN EN 60751. Сертификаты N.I.S.T и специальные допуски доступны по запросу.

Индивидуальные опции

• Одно- или многоточечный (двойной RTD TC)
• Испытание на утечку гелия
• Дополнительная калибровка
• Дополнительные навинчивающиеся и подпружиненные втулки
• Рабочие температуры от -50°C до 400°C
• Точность зависит от класса
• Электрополировка
• Пассивированный
• Упаковка для чистых помещений

Укажите размер «A» и длину провода

• 100 Ом Din Класс A тонкопленочный элемент RTD
• Резьбовое или байонетное соединение
• Диапазоны диаметров от 0,062 до 0,250
• Тефлоновые 2 или 3 провода
• Стандартные рабочие температуры от 50°C (-58°F) до +260°C (500°F). Доступны более высокие температуры
• Доступны варианты с двумя RTD и TC
• Электрополировка
• Пассивированный
• Упаковка для чистых помещений

Резистивные датчики температуры (RTD) с уменьшенным наконечником

Укажите размеры «A», «B» и «C»

• 100 Ом, тонкопленочный термометр сопротивления DIN, класс A
• Резьбовое или байонетное соединение
• уменьшенный наконечник . 062
• Прямой или изогнутый
• Стандартные рабочие температуры от 50°C (-58°F) до +260°C (500°F). Доступны более высокие температуры
• Рабочие температуры от -50°C до 400°C
• 2 или 3 провода
• Электрополировка
• Пассивированный
• Упаковка для чистых помещений



Технические характеристики RTD

Одной из наиболее важных переменных промышленных процессов является температура, которая влияет на качество продукции и безопасность установки. Не существует единого датчика, одинаково подходящего для всех применений, поэтому датчики разных размеров изготавливаются с использованием разных методов производства. Therm-x использует элементы сопротивления высочайшего качества при производстве наших датчиков. Допуски платинового датчика Pt 100 определяются международным стандартом IEC 751. Это определение охватывает характеристики и два класса допусков, класс A и класс B. Допустимый предел погрешности увеличивается с ростом температуры измерения. Каждый класс состоит из допуска на номинальное значение (сопротивление при 0,0°С) и отклонения в зависимости от температуры. Допуски класса проверяются в форме элемента. Упаковка и заделка выводов влияют на заявленный допуск. Стандартные сборки Therm-x включают тонкопленочные элементы, соответствующие классу B IEC. Процедуры контролируемой сборки используются для минимизации влияния упаковки на допуски. Специальные допуски и N.I.S.T. Сертификаты предоставляются по запросу за символическую плату. Для датчика класса A применяется следующее соотношение, где «T» — абсолютная температура: AT=±(0,15+0,002 * t) Таким образом, для t = 75 0C допуск составляет: AT=±(0,15+0,002 * 75). )=±0,3°C Для датчика класса B применяется следующее соотношение: AT= ±(0,3+0,005 * t). Таким образом, в приведенном выше примере отклонение составляет: AT= ±(0,3 + 0,005 * 75) = ±0,675 oC

Технологические датчики температуры RTD

RTD Датчики температуры

R ESISTANCE T EMPERUTURE D ETECTOR или уменьшилось. Термометры сопротивления хрупкие, поэтому для защиты их помещают в защитный чехол. RTD дополнительно защищен от применения и окружающей среды термоусадочной трубкой с двойными стенками.

Типы RTD:

2-проводные – используются, когда не требуется высокая точность, сопротивление подводящего провода добавляется к сопротивлению датчика. Эта конфигурация позволяет использовать кабель длиной до 100 м.

3 провода — используется, когда требуется высокая точность, сопротивление проводов отменяется и не добавляется к сопротивлению датчика. Эта конфигурация позволяет использовать кабель длиной до 600 м.

Сделать запрос Сравнить товары Поиск по спецификации

Д10-10Л

N/A Термопара типа J 10 футов (3 м)

Н/Д 2,0 фунта

149 долларов. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
