ДТС термосопротивления для измерения температуры воздуха
ДТС предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция датчика позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов и т.д.
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ500, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Отличительные особенности:
- ДТС125Л, ДТС125М.И, ДТС125М.RS – степень защиты IP65.
- ДТС3005 – степень защиты IP54.
- Датчики ДТС125Л и ДТС125М.И имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Вид климатического исполнения ДТС125М и ДТС125М.RS: УХЛ 3.1 по ГОСТ 15150, группа исполнения С4 и Р2 по ГОСТ Р 52931, но для работы при значениях температуры окружающего воздуха от -40 до +85 °С.
Вид климатического исполнения ДТС125Л, ДТС3005: УХЛ 2.1 по ГОСТ 15150, группа исполнения Д3 и Р1 по ГОСТ Р 52931:
- ДТС125Л – для работы от -60 до +85 °С.
- ДТС3005 – для работы от -40 до +85 °С.
ДТС125М.И – со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.
ДТС125М.RS – со встроенным нормирующим преобразователем в цифровой сигнал RS-485.
Использование в составе изделия ДТС125М.RS микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
Стандартный срок производства – от 5 рабочих дней
Конструктивное исполнение коммутационных головок для ДТС термосопротивления для измерения температуры воздуха
Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | – |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 6 мм | Диаметр подключаемого кабеля до 6 мм | – |
Конструктивные исполнения датчиков
ДТС125Л (выходной сигнал — сопротивление)
| 50М, 100М | В | 2-проводная 3-проводная 4-проводная | -50. ..+100 | 60, 80, 100 | Экран для защиты от солнечных лучей. | |
C | |||||||
50П, 100П, РT100, РT500, РT1000 | A | -60…+100 | |||||
B, C | |||||||
ДТС125М.И (выходной сигнал ток 4…20 мА) | 50М, 100М | 0,5 % 1,0 % | 2-проводная (выходной сигнал 4…20 мА) | -40. ..+80 | |||
100П, РT100 | 0,25 % 0,5 % | ||||||
ДТС125М.RS (выходной сигнал RS-485) | 50М 100М 100П РТ100 | 1,0 % | 2- проводная (выходной сигнал RS-485) | -40…+85 | |||
ДТС3005 (выходной сигнал — сопротивление) | 50М, РT100, РT500 | В | 2-проводная 3-проводная 4-проводная | -40. | — | нет |
..+85Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л и ДТС125М с длиной монтажной части 100 мм
Примечание:
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
ТС034: датчики термосопротивления с резьбой платиновые. КИП-Сервис: промышленная автоматика
Главная Датчики температуры Термосопротивления с кабелем ТС034
| Наименование | Тип документа | Размер | Тип файла |
|---|---|---|---|
| Паспорт: термосопротивление ТС034 | Паспорт | 170 KB | |
| Общепромышленные датчики температуры | Каталог | 2 MB | |
| Свидетельство об утверждении типа СИ: ТС хх4 | Свидетельство об утверждении типа СИ | 7 MB | |
| Отказное письмо термопреобразователи | Письмо | 250 KB |
Документация и ПО
4 файла, 10 MB
| Наименование | Наличие | Цена с НДС | |
|---|---|---|---|
ТС034-50М.В3.26/1,6 | В наличии | 1 710 | Купить |

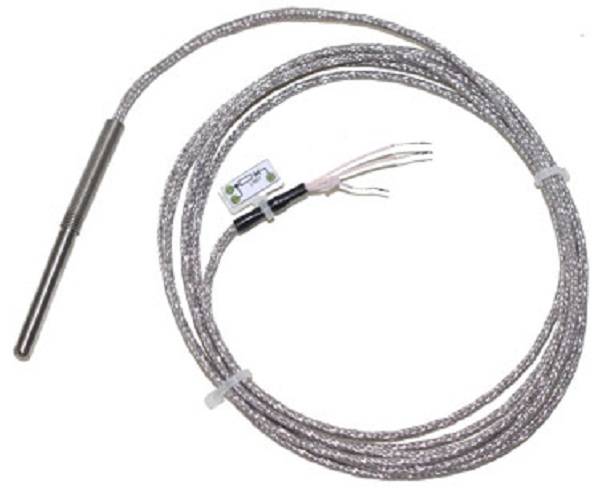

ТС034-Pt100.В3.26/1,6 Датчик температуры с кабелем (Pt100, L=26мм, d=5мм, М8х1, (-50…+250)С), кабель 1,6м | | 2 203 | Купить |
ТС034-50М.В3.26/4 Датчик температуры с кабелем (50М, L=26мм, d=5мм, М8х1 (-50…+180)С), кабель 4м | В пути | 2 185 | Купить |
totalkip.ru/report.local/photo/photo1/Foto_thermosensors_1013.jpg»>
totalkip.ru/report.local/photo/photo1/Foto_thermosensors_1013.jpg»>Датчик температуры ТС034 предназначен для измерения температуры в системах автоматического управления различных технологических процессов — например, для монтажа в сушильных камерах.
Датчик имеет очень компактные размеры, и дополнительно имеет подвижную резьбу М8х1, что обеспечивает удобство монтажа датчик через стенки камер.
| Артикул | ТС034-50М | ТС034-Pt100 | |
|---|---|---|---|
| Номинальная статическая характеристика | 50M | Pt100 | |
| Диапазон рабочих температур | -50…+180 °C | -50…+250 °C | |
| Время отклика | Не более 10 с | ||
| Класс защиты | IP 54 | ||
| Материал защитной арматуры | Латунь | ||
| Сопротивление изоляции | Не менее 100 мОм | ||
| Рабочий ток | Не более 5 мА | ||
| Схема присоединения | 3‑х проводная | ||
| Межповерочный интервал | 2 года | ||
| Артикул | L, мм | l, м |
|---|---|---|
ТС034-50М. В3.26/1,6 |
26 | |
| ТС034-50М.В3.26/4 | 26 | 4 |
| ТС034-Pt100.В3.26/1,6 | 26 | 1,6 |
| ТС034- | .B3. | / | |||
|---|---|---|---|---|---|
| 50М | 50М | ||||
| Pt100 | Pt100 | ||||
| 26 мм | 26 | ||||
| 1,6 м | 1,6 | ||||
| 4 м | 4 |
В3.26/1,6
Используя этот веб-сайт, Вы даете согласие на обработку файлов cookie, пользовательских данных в целях корректного функционирования сайта и проведения статических исследований.
Введение в датчики температуры Pt100 RTD
Что такое датчики температуры RTD?
Термометры сопротивления или датчики температуры сопротивления — это датчики температуры, содержащие резистор, который изменяет значение сопротивления при изменении температуры. Наиболее популярным RTD является Pt100. Они уже много лет используются для измерения температуры в лабораторных и промышленных процессах и зарекомендовали себя благодаря точности, воспроизводимости и стабильности.
Большинство элементов RTD состоят из отрезка тонкой намотанной проволоки, намотанной на керамический или стеклянный сердечник. Элемент обычно довольно хрупкий, поэтому его часто помещают внутрь зонда с оболочкой для его защиты. Элемент RTD изготовлен из чистого материала, устойчивость которого при различных температурах подтверждена документально.
Материал имеет предсказуемое изменение сопротивления при изменении температуры; именно это предсказуемое изменение используется для определения температуры.
pt100 — один из самых точных датчиков температуры. Он не только обеспечивает хорошую точность, но и превосходную стабильность и воспроизводимость. Большинство стандартных датчиков OMEGA pt100 соответствуют классу B DIN-IEC. Кроме того, датчики Pt100 относительно невосприимчивы к электрическим помехам и поэтому хорошо подходят для измерения температуры в промышленных условиях, особенно вблизи двигателей, генераторов и другого высоковольтного оборудования.
Стандарты RTD
Существует два стандарта для термометров сопротивления Pt100: европейский стандарт, также известный как стандарт DIN или IEC (Таблица зависимости температуры и сопротивления RTD) и американский стандарт (Таблица зависимости температуры RTD от сопротивления). Европейский стандарт считается мировым стандартом для платиновых термометров сопротивления.
В стандарте DIN/IEC751 указаны два допуска сопротивления:
Класс A = ±(0,15 + 0,002*t)°C или 100,00 ±0,06 O при 0°C
Класс B = ±(0,3 + 0,005*t)°C или 100,00 ±0,12 O при 0°C
В промышленности используются два допуска сопротивления:
1/10 DIN = ±1 /10* (0,3 + 0,005*t)°C или 100,00 ±0,03 O при 0°C
Узнайте больше об этих формулах здесь. Чем больше допуск элемента, тем больше датчик будет отклоняться от обобщенной кривой и тем больше будет отклонение от датчика к датчику (взаимозаменяемость).
Какие типы RTD доступны?
Резистивные датчики температуры (RTD), доступные сегодня, обычно можно отнести к одному из двух основных типов RTD, в зависимости от того, как сконструирован их чувствительный к температуре элемент.
Один тип RTD содержит тонкопленочные элементы, а другой тип RTD содержит проволочные элементы. Каждый тип лучше всего подходит для использования в определенных средах и приложениях.
Изобретение термометра сопротивления стало возможным благодаря открытию того, что проводимость металлов предсказуемо уменьшается с повышением их температуры. Первый в мире термометр сопротивления был собран из изолированного медного провода, батареи и гальванометра в 1860 году. Однако его изобретатель Ч. В. Сименс вскоре обнаружил, что платиновый элемент дает более точные показания в гораздо более широком диапазоне температур. Сегодня платина остается наиболее часто используемым материалом для измерения температуры с использованием чувствительных элементов RTD.
Узнать больше
Разница между 2, 3 и 4 проводами
Потому что каждый элемент Pt100 в цепи, содержащей чувствительный элемент, включая провода, разъемы и сам измерительный прибор, вносит в цепь дополнительное сопротивление.
От того, как сконфигурирована цепь, зависит, насколько точно можно рассчитать сопротивление датчика и насколько показания температуры могут быть искажены посторонним сопротивлением в цепи. Поскольку подводящий провод, используемый между резистивным элементом и измерительным прибором, сам имеет сопротивление, мы также должны предусмотреть средства компенсации этой неточности.
Существует три типа конфигураций проводов: 2-проводная, 3-проводная и 4-проводная, которые обычно используются в цепях датчиков RTD. Возможна также двухпроводная конфигурация с компенсирующей петлей.
Узнать больше
Pt100 против Pt1000
RTD PT100, который является наиболее часто используемым датчиком RTD, сделан из платины (PT), и его значение сопротивления при 0°C составляет 100 Ом. Напротив, датчик PT1000, также изготовленный из платины, имеет значение сопротивления 1000 О при 0°С.
Термометры сопротивления Pt100 и Pt1000 доступны с одинаковым диапазоном допусков, и оба могут иметь одинаковые температурные коэффициенты, в зависимости от чистоты платины, используемой в датчике.
При сравнении Pt100 и Pt1000 с точки зрения сопротивления имейте в виду, что показания сопротивления для Pt1000 будут в десять раз выше, чем показания сопротивления для Pt100 при той же температуре. В большинстве приложений Pt100 и Pt1000 могут использоваться взаимозаменяемо в зависимости от используемого прибора. В некоторых случаях Pt1000 будет работать лучше и точнее.
Узнать больше
История происхождения RTD
В том же году, когда Зеебек открыл термоэлектричество, сэр Хамфри Дэви объявил, что удельное сопротивление металлов сильно зависит от температуры. Пятьдесят лет спустя сэр Уильям Сименс предложил использовать платину в качестве элемента термометра сопротивления. Его выбор оказался наиболее удачным, так как платина по сей день используется в качестве основного элемента во всех высокоточных термометрах сопротивления. Фактически, платиновый датчик температуры сопротивления, или RTD Pt100, сегодня используется в качестве эталона интерполяции от точки кислорода (-182,96°С) до сурьмяной точки (630,74°С).
Платина особенно подходит для этой цели, так как она может выдерживать высокие температуры, сохраняя при этом превосходную стабильность. Как благородный металл, он проявляет ограниченную восприимчивость к загрязнению.
Конструкция классического термометра сопротивления (RTD) с использованием платины была предложена C.H. Мейерсом в 1932 году. Он намотал спиральную катушку из платины на скрещенную слюдяную ткань и установил сборку внутри стеклянной трубки. Эта конструкция сводит к минимуму нагрузку на провод при максимальном сопротивлении.
Meyers RTD Конструкция Несмотря на то, что эта конструкция обеспечивает очень стабильный элемент, тепловой контакт между платиной и измеряемой точкой довольно плохой. Это приводит к медленному времени теплового отклика. Хрупкость конструкции ограничивает ее использование сегодня в первую очередь лабораторным стандартом.
Изменения сопротивления деформации с течением времени и температуры, таким образом, сведены к минимуму, а птичья клетка становится окончательным лабораторным стандартом.
Из-за неподдерживаемой конструкции и последующей чувствительности к вибрации эта конфигурация все еще слишком хрупкая для промышленных условий.
Более прочный метод изготовления – бифилярная намотка на стеклянную или керамическую бобину. Бифилярная обмотка уменьшает эффективную замкнутую площадь катушки, чтобы свести к минимуму магнитное воздействие и связанный с ним шум. После того, как проволока намотана на бобину, сборка герметизируется покрытием из расплавленного стекла. Процесс герметизации гарантирует, что RTD сохранит свою целостность при сильной вибрации, но также ограничивает расширение платинового металла при высоких температурах. Если коэффициенты расширения платины и катушки полностью не совпадают, при изменении температуры на проволоку будет воздействовать напряжение, что приведет к изменению сопротивления, вызванному деформацией. Это может привести к необратимому изменению сопротивления провода.
Существуют частично поддерживаемые версии RTD, которые предлагают компромисс между подходом «птичья клетка» и герметичной спиралью.
В одном из таких подходов используется платиновая спираль, продетая через керамический цилиндр и прикрепленная через стеклянную фритту. Эти устройства сохранят превосходную стабильность в условиях умеренной вибрации.
RTD против термопар
RTD против термопары или термистора Каждый тип датчика температуры имеет определенный набор условий, для которых он лучше всего подходит. RTD имеют ряд преимуществ:
- Широкий диапазон температур (примерно от -200 до 850°C)/li>
- Хорошая точность (лучше, чем у термопар)/li>
- Хорошая взаимозаменяемость/li>
- Долговременная стабильность
Термометры сопротивления, работающие в диапазоне температур до 850°C, могут использоваться во всех промышленных процессах, кроме высокотемпературных. При изготовлении из таких металлов, как платина, они очень стабильны и не подвержены коррозии или окислению. Другие материалы, такие как никель, медь и никель-железный сплав, также использовались для RTD.
Однако эти материалы обычно не используются, так как они могут работать при более низких температурах и не так стабильны или воспроизводимы, как платина.
Узнать больше
RTD против термисторов
И термисторы, и резистивные датчики температуры (RTD) представляют собой типы резисторов, значения сопротивления которых предсказуемо изменяются при изменении их температуры. Большинство RTD состоят из элемента, изготовленного из чистого металла (чаще всего используется платина) и защищенного зондом или оболочкой или встроенного в керамическую подложку.
Термисторы состоят из композиционных материалов, обычно из оксидов металлов, таких как марганец, никель или медь, вместе со связующими и стабилизаторами.
В последние годы термисторы становятся все более популярными благодаря усовершенствованию счетчиков и контроллеров. Современные измерители достаточно гибки, чтобы пользователи могли устанавливать широкий диапазон термисторов и легко заменять датчики.
Узнать больше
Информация о продукте
OEM-датчики температуры
Техническое обучение
Элементы RTD | Понимание характеристик и спецификаций
Техническое обучение
Датчики Pt100 – характеристики и конфигурации выводов
Что такое датчик RTD и как он работает? [Полное руководство]
ВведениеХотите узнать, что такое датчик температуры RTD, как он работает и как его проверить? Тогда вы обратились по адресу, мы ответили на все эти и многие другие вопросы для вас.
Приятного чтения!
Что такое датчик температуры RTD? RTD расшифровывается как «Детектор температуры сопротивления» и представляет собой датчик, сопротивление которого изменяется при изменении его температуры, и он используется для измерения температуры. Сопротивление RTD линейно увеличивается с ростом температуры.
Многие РДТ называются проволочными. Они состоят из тонкой проволоки, намотанной на стеклянный или керамический сердечник. Проволока изготовлена из платины. Еще одна интересная вещь заключается в том, что элементы RTD обычно помещаются в защитный зонд, чтобы защитить их от окружающей среды, в которую они погружаются, и сделать их более надежными.
Недорогие термометры сопротивления называются тонкопленочными датчиками сопротивления. Они состоят из базовой керамики с нанесенной на нее тонкой платиновой дорожкой. Итак, мы выяснили, что такое резистивный термометр, а теперь давайте рассмотрим, как работает RTD?
Как работает термометр сопротивления? Давайте теперь рассмотрим, как работает RTD. Как мы уже упоминали, RTD состоит из резистивного элемента и изолированных платиновых проводов. Иногда термометры сопротивления могут иметь три или даже четыре провода для повышения точности, что позволяет устранить ошибки сопротивления соединительных проводов.
Элемент сопротивления изготовлен из платины, потому что он очень долговременно стабилен и имеет линейную зависимость между температурой и сопротивлением, имеет широкий диапазон температур и обладает химической инертностью.
Принцип работы RTD
Принцип работы RTD основан на основном принципе. Когда температура металла увеличивается, сопротивление потоку электричества также увеличивается. Через датчик пропускают электрический ток, элемент сопротивления используется для измерения сопротивления проходящего через него тока. По мере увеличения температуры резистивного элемента электрическое сопротивление также увеличивается.
Электрическое сопротивление измеряется в Омах. Затем значение сопротивления может быть преобразовано в температуру в зависимости от характеристик элемента. Обычно время отклика RTD составляет от 0,5 до 5 секунд. Это делает их очень подходящими для многих приложений.
Типы датчиков RTD
Датчики температуры сопротивления можно разделить на два типа RTD.
Их тип основан на конструкции термочувствительного элемента. Первый тип содержит проволочные элементы, а второй тип содержит тонкопленочные элементы.
Тонкопленочные RTD
Тонкопленочные элементы RTD изготавливаются путем нанесения тонкого слоя металла, которым в большинстве случаев является платина, на керамический материал подложки. Металлическая пленка вырезается лазером или вытравливается в виде рисунка электрической цепи, который обеспечивает заданное сопротивление. Затем прикрепляются подводящие провода и на весь элемент наносится тонкое защитное стеклянное покрытие.
Преимущества тонкопленочных РДТ заключаются в том, что они надежны и имеют низкую себестоимость. Кроме того, они более устойчивы к повреждениям от вибраций, чем другие типы термометров сопротивления.
RTD с проволочной обмоткой
Другой тип RTD — проволочный. Его чувствительный элемент представляет собой небольшую катушку из ультратонкой платиновой проволоки. Катушка с проволокой обычно упаковывается в керамическую или стеклянную трубку, или проволока может быть намотана вокруг керамического или стеклянного материала корпуса.
Преимущество РДТ с проволочной обмоткой заключается в том, что они очень точны, а термометры со стеклянным сердечником можно легко погружать во многие жидкости, а термометры с керамическим сердечником можно использовать для точного измерения чрезвычайно высоких температур.
Недостатки проволочных РДТ заключаются в том, что они дороже в производстве, чем тонкопленочные, и они более чувствительны к вибрации.
Применение резистивных термометров (RTD)
Датчики RTD в основном используются в следующих отраслях:
• Автомобильная
• Силовая электроника
• Бытовая электроника
• Обработка и обработка пищевых продуктов
• Промышленная электроника
• Медицинская электроника
• Военная техника
• Авиакосмическая промышленность
Чтобы проверить датчик RTD, установите мультиметр в режим измерения сопротивления. После этого проверьте показания на выводах RTD.
При комнатной температуре (около 20°C) показание должно быть около 110 Ом. Имейте в виду, что значение показания может отличаться, что зависит от температуры в помещении.
Наконец, поместите термометр сопротивления в ледяную воду. Затем через пару минут снова проверьте показания. Теперь вы должны получить более низкое число, чем показание комнатной температуры. Это число должно быть около 100 Ом.
В чем разница между RTD и термопарами?Существует ряд различий между термопарами и датчиками RTD. Ниже мы обозначили основные из них.
- Термопары обычно меньше RTD, что упрощает их использование. Термопары
- (от -200 до 2000°C) обеспечивают более широкий диапазон рабочих температур, чем RTD (от -200 до 600°C). Это означает, что термопары подходят для большего количества применений. Термопары
- имеют время отклика от 0,1 до 10 с, что меньше, чем время отклика датчиков RTD. Термометры сопротивления
- могут самонагреваться, в то время как для термопар эта проблема незначительна.
- Термопары более чувствительны, чем датчики температуры RTD. Это связано с тем, что они реагируют быстрее, чем РДТ, на изменение температуры.
- Для термопар график зависимости сопротивления от температуры нелинейный, а для RTD линейный.
Термометры сопротивления имеют несколько допусков и кривых, одной из наиболее распространенных является кривая «DIN». Он показывает зависимость сопротивления от температуры датчика Platinum, 100 Ом, стандартизированные допуски, а также диапазон измеряемых температур.
Стандарт DIN определяет базовое сопротивление 100 Ом при 0°C и температурный коэффициент 0,00385 Ом/Ом/°C. Номинальный выход датчика RTD DIN показан ниже:
Существует три стандартных класса допуска для RTD DIN. Эти допуски определяются следующим образом:
- Класс DIN A: ±(0,15 + 0,002 |T|°C)
- DIN Класс B: ±(0,3 + 0,005 |T|°C)
- DIN Класс C: ±(1,2 + 0,005 |T|°C)
Когда вы выбираете тип элемента RTD, сначала вы должны решить, с помощью какого прибора вы будете считывать показания датчика.
Вам необходимо выбрать тип элемента, который совместим с входом датчика прибора. На сегодняшний день наиболее распространены платиновые термометры сопротивления 100 Ом с температурным коэффициентом 0,00385.
Другое дело, вам нужно решить, какая точность требуется в вашем конкретном измерении. Точность является комбинацией как базового допуска сопротивления (допуск сопротивления при температуре калибровки), так и температурного коэффициента допуска сопротивления (допуск наклона характеристики). Любая температура выше или ниже этой температуры будет иметь более широкий диапазон допуска или меньшую точность. Наиболее распространенная температура калибровки составляет 0°C.
Почему термометр сопротивления имеет 3 провода? Как мы упоминали ранее, большинство термометров сопротивления имеют два провода, однако другие изготавливаются с тремя проводами. Этот тип конструкции используется в основном в промышленных приложениях, где третий провод обеспечивает метод исключения сопротивления подводящего провода из измерения датчика.
Для работы термометров сопротивления требуется источник питания.
Почему в RTD используется платина?Как мы упоминали ранее в этой статье, платина используется в датчиках RTD из-за ее стабильности, она обеспечивает воспроизводимые и измеримые результаты и имеет широкий диапазон температур. Кроме того, платина обеспечивает очень низкие колебания показаний температуры, что обеспечивает общую точность и стабильность измерения температуры.
Заключение RTD расшифровывается как «Датчик температуры сопротивления» и представляет собой датчик, который используется для измерения температуры. Он работает по основному принципу: когда температура металла увеличивается, сопротивление потоку электричества также увеличивается. Через датчик пропускают электрический ток, элемент сопротивления используется для измерения сопротивления проходящего через него тока.
