Температурные датчики РТС (также называемые резисторами с положительным ТКС или термисторами) — это температурно-зависимые полупроводниковые резисторы. Их главным качеством является способность резко менять свое электрическое сопротивление при изменении температуры на корпусе в пределах диапазона чувствительности. В основном, резисторы РТС применяются для защиты обмоток электродвигателей и трансформаторов от перегрева. Также, они находят применение в механизмах, механических машинах, особенно в подшипниках машин, и используются для контроля температуры мощных полупроводниковых приборов.

Температурные датчики РТС особенно хорошо подходят для этой цели, благодаря сочетанию таких свойств, как прецизионный диапазон чувствительности, миниатюрность и низкая стоимость. Температурные датчики РТС выпускаются в двух конструктивных исполнениях. Чувствительный элемент стандартной конструкции имеет диаметр около 4 мм. Диаметр модели MINIKA составляет всего 2,5 мм.



Маркировка

Температурные датчики маркируются по номинальной температуре измерения (НТИ).

Маркировка осуществляется с помощью использования выводов определенного цвета. Соответствие типа датчика и цвета его выводов приведено в таблице.







Выводы

Выводы датчиков представляют собой посеребренную витую жилу из меди, покрытую фторопластовой изоляцией.  Используются следующие стандартные длины выводов:

• Одиночный резистор РТС – 500 мм ±10 мм
• Площадь сечения проводника – 0,14 мм².

Кроме того, вы можете заказать любую специальную конструкцию выводов.

Технические данные

Параметры

Сопротивление каждого отдельного датчика при температурах по отношению к номинальной температуре измерения (НТИ) имеет следующие значения:

• 250 Ом при температуре от — 20º С до +20º С. Напряжение измерения не более 2,5 В;
• 550 Ом при температуре +5º С. Напряжение измерения не более 2,5 В;
• 1330 Ом при температуре +5º С. Напряжение измерения не более 2,5 В;
• 4000 Ом при температуре НТИ +15º С. Напряжение измерения не более 7,5 В.

Точное значение сопротивления в этих температурных диапазонах не важно. Датчики должны иметь холодное сопротивление между 20 Ом — 250 Ом. Диапазон окружающей находятся в пределах 50 – 150 Ом. Точного значения холодного сопротивления для функционирования датчиков РТС не требуется, если оно находится в установленных пределах.

Выключающие устройства срабатывают при значении сопротивления от 1650 до 4000 Ом.

При последовательном включении нескольких температурных датчиков для обеспечения равномерного нагрева, срабатывание будет происходить в следующих точках отсечки:

1 датчик РТС срабатывает, самое позднее, при НТИ +15º С и, самое раннее, при НТИ + 5º С.

3 датчика РТС (типовое включение) срабатывают, самое позднее, при НТИ +5º С, самое раннее, при НТИ -5º С.

6 датчиков РТС срабатывают, самое раннее, при НТИ -20º С. (Абсолютно равномерного нагрева всех датчиков в этом случае фактически не бывает).





Классы изоляции

Класс изоляционных материалов

E	B	F	H
110 ºС	130 ºС	150 ºС	170 º

Для встроенных резисторов РТС рекомендуются следующие значения номинальной температуры срабатывания для машин, работающих на полной мощности, в допустимых пределах нагрева в соответствии с их классом изоляции.

Для машин, работающих на неполной мощности, эти значения можно соответственно уменьшить. При использовании датчиков для предварительной сигнализации, рекомендуемое значение номинальной температуры измерения на 20º С ниже температуры отключения.

Установка температурных датчиков с положительным ТКС (PTC)

Резисторы РТС можно выбрать только перед изготовлением обмотки двигателя. На более поздней стадии изготовления их вмонтирование невозможно.

Каждая обмотка оборудована своим собственным датчиком. Это означает, что для односкоростного двигателя требуется установить 3 датчика, а для электродвигателя с переключением полюсов 6 датчиков. Датчики подключаются последовательно к отдельным выводам в коробке выводов.

Измерительная схема должна иметь собственный источник питания. Использование линии питания электродвигателя или других линий тока сети является неприемлемым. В случае индуктивного или емкостного влияния со стороны близкорасположенных линий высокого напряжения следует использовать экранированные проводники питания.

Для кабеля диаметром 0,5 мм² максимальная длина составляет приблизительно 500 м. Для кабелей большего диаметра, длина, соответственно, больше (за исключением MSM 220 F).

Установку следует по возможности выполнять в самом теплом месте обмотки на стороне выхода отработавшего воздуха электрической машины. При установке особое внимание следует уделить тому, чтобы между датчиками и обмоткой обеспечивался тепловой контакт.

Чем ближе расположение резистора ТКС к его обмотке, тем лучше регистрируется температура обмотки, особенно в случае резкого повышения температуры. В этих целях, температурные датчики следует располагать посередине между концами обмоток, для того, чтобы они были со всех сторон окружены медными обмотками.

Для установки температурных датчиков концы обмоток раздвигают в центре, с помощью деревянной лопатки. Температурные датчики следует размещать параллельно по отношению к проводам обмотки, уделяя внимание тому, чтобы провода обмоток соприкасались с температурными датчиками. Пустоты и  воздушные включения ухудшают тепловой контакт, это влияние можно минимизировать, надавив рукой и уменьшив, таким образом, зазор между проводами обмоток и датчиками. В месте установки датчиков расположение проводов обмотки лобового соединения должно быть плотным. Если поперечное сечение провода больше 1 мм

2, то пространства между проводами должны быть заполнены загустевшей смесью смолы с кварцевым порошком. Для предотвращения резких скачков напряжения помех вследствие конфигурации контуров, мы рекомендуем, чтобы обратный соединительный провод проходил по той же стороне что и питающий провод.

Проверка установленных резисторов PTC.

При проверке максимально допустимое напряжение переменного тока для резисторов PTC составляет 2,5 В. Поэтому можно использовать только электроизмерительные приборы и измерительные мосты.

Для всех значений напряжений при измерении вплоть до 2,5 В переменного тока, значения удельного электрического сопротивления не должны превышать 250 Ом в диапазоне температур от -20° С до номинальной температуры измерения -20° С. Точность значений удельного электрического сопротивления в данном температурном диапазоне не важна. В идеальном случае, наименьшее значение удельного электрического сопротивления обычно больше 20 Ом.

Электрические характеристики

Предельные значения

Максимально допустимое рабочее напряжение                Uмакс — 30 В

Максимально допустимая температура резистора РТС    Тмакс — 200 ºС

Максимально допустимая предельная температура          Тмакс — *210 ºС для 12 часов

Испытательное напряжение(проводник-изоляция) — также для ввинчиваемых датчиков 2,5 кВ



Механические характеристики

Площадь поперечного сечения выводов:

0,14 мм² для одиночного резистора РТС;

Стандартный идентификационный цвет – см. таблицу

Номинальная температура измерения 60 ºС — 180 ºС

Вы можете заказать индивидуальную конструкцию.



Параметры

Напряжение измерения для температур ниже НТИ + 5º С  не более 2,5 В постоянного тока;

Выводы — посеребренная медная жила, покрытая фторопластовой изоляцией PTFE;

Зачищенные концы выводов – примерно 10 мм, скрученные;

Диэлектрическая прочность выводов 660 переменного тока, длительно;

Термоусадочная трубка Kynar, примерно 15 мм;

Диаметр кольца 3,5 мм (2,5 мм для MINIKA)

Постоянная времени термодатчика около 2,5 – 3,5 с (MINIKA < 2 с)

Датчик температурный PTC 2 ком кабель PVC датчик -50 до +150 кабель -10 до +100 Electrolux 86341

Артикул: 402008

Заводской код: 86341

Бренд: Electrolux

Этот товар временно недоступен для заказа

3 262 ₽

Датчик температурный PTC 2 ком кабель PVC датчик -50 до +150 кабель -10 до +100 Electrolux 86341 теперь в вашей корзине покупок

Узнать точную цену

К сравнению

В избранное

Категории: Запчасти для пищевого оборудования

Теги: Датчики

• Характеристики

Производитель	Electrolux
Длина, мм	65
Ширина, мм	25
Глубина, мм	85
Вес, грамм	41
Заводской код	86341
Ед. измерения	шт.

Рекомендуем посмотреть

Матрица для пасты фузилли 9mm

Артикул: 101973

5 295 ₽

доставка через 2-3 недели

Матрица для пасты паппарделле 16mm

Артикул: 101974

5 295 ₽

доставка через 2-3 недели

Матрица для пасты ньокки 12mm

Артикул: 101975

5 295 ₽

доставка через 2-3 недели

Матрица для лапшы-паутинки ?1mm

Артикул: 101978

5 295 ₽

доставка через 2-3 недели

Матрица для спагетти ?2mm

Артикул: 101979

5 295 ₽

доставка через 2-3 недели

Матрица для спагетти 2x2mm

Артикул: 101980

5 295 ₽

доставка через 2-3 недели

Матрица для пасты тальолини 3mm

Артикул: 101981

5 295 ₽

доставка через 2-3 недели

Матрица для пасты феттуччине 8mm

Артикул: 101982

5 295 ₽

доставка через 2-3 недели

Матрица для слоеного теста 135mm

Артикул: 101983

7 090 ₽

доставка через 2-3 недели

Матрица для пасты каннеллони?25mm

Артикул: 101984

5 295 ₽

доставка через 2-3 недели

Матрица для пасты биголи ?3mm

Артикул: 101985

5 295 ₽

доставка через 2-3 недели

Печь для пиццы «Mini 2»

Артикул: 203500

56 445 ₽

доставка через 2-3 недели

Датчики температуры для вентиляции | beskonta.

by

STA02-79B35-K датчик уличный температуры настенный Тип выходного сигнала: Аналоговый унифицированный сигал Сигналы 4-20 мА, 0-1 В, 0-3 В, 0-5 В, 0-10 В	STA02-79N114 датчик температуры настенный с выносным элементом Тип выходного сигнала: Аналоговый унифицированный сигал Сигналы 4-20 мА, 0-1 В, 0-3 В, 0-5 В, 0-10 В	ST01-A6N50G датчик температуры (обратной воды) накладной Тип выходного сигнала: Терморезистивный сигнал Сигналы NTC 1k, 3k, 5k, 10k, Pt100, Pt1000, PTC 1k	ST02-79B35-K датчик температуры настенный для теплиц Тип выходного сигнала: Терморезистивный сигнал Сигналы NTC 1k, 3k, 5k, 10k, Pt100, Pt1000, PTC 1k
ST02-79N40-K датчик температуры с малой инерцией уличный Тип выходного сигнала: Терморезистивный сигнал Сигналы NTC 1k, 3k, 5k, 10k, Pt100, Pt1000, PTC 1k	ST01-45G15 датчик температуры привинчиваемый для грибных ферм Тип выходного сигнала: Терморезистивный сигнал Сигналы NTC 1k, 3k, 5k, 10k, Pt100, Pt1000, PTC 1k	STA02-79Vxxx-K датчик температуры канальный Тип выходного сигнала: Аналоговый унифицированный сигал Сигналы 4-20 мА, 0-1 В, 0-3 В, 0-5 В, 0-10 В	ST01-C6Vxxx датчик температуры канальный Тип выходного сигнала: Терморезистивный сигнал Сигналы NTC 1k, 3k, 5k, 10k, Pt100, Pt1000, PTC 1k
ST02-A79B35-K датчик температуры накладной (обратной воды) Тип выходного сигнала: Терморезистивный сигнал Сигналы NTC 1k, 3k, 5k, 10k, Pt100, Pt1000, PTC 1k	ST02-A79B35-K датчик температуры накладной (обратной воды) Тип выходного сигнала: Аналоговый унифицированный сигал Сигналы 4-20 мА, 0-1 В, 0-3 В, 0-5 В, 0-10 В	ST02-W01-K датчик температуры комнатный Тип выходного сигнала: Терморезистивный сигнал Сигналы NTC 1k, 3k, 5k, 10k, Pt100, Pt1000, PTC 1k	STA02-W01-K датчик температуры комнатный Тип выходного сигнала: Аналоговый унифицированный сигал Сигналы 4-20 мА, 0-1 В, 0-3 В, 0-5 В, 0-10 В
STA02-79B35-K датчик уличный температуры настенный Тип выходного сигнала: Терморезистивный сигнал Сигналы NTC 1k, 3k, 5k, 10k, Pt100, Pt1000, PTC 1k	STA02-79B35-K датчик уличный температуры настенный Тип выходного сигнала: Аналоговый унифицированный сигал Сигналы 4-20 мА, 0-1 В, 0-3 В, 0-5 В, 0-10 В	Тип выходного сигнала: Аналоговый унифицированный сигал Тип выходного сигнала: Терморезистивный сигнал Сигналы NTC 1k, 3k, 5k, 10k, Pt100, Pt1000, PTC 1k

---



STA02-79B35-K датчик уличный температуры настенный



Датчик температуры с аналоговым выходом настенный
Датчик предназначен для использования в микроклиматических системах на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики и т. д. А так же в системах вентиляции жилых и промышленных зданий.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в унифицированный аналоговый сигнал с пропорциональной зависимостью. Принцип измерения — изменение сопротивления чувствительного элемента.
•   Система индикация датчика сообщает о самодиагностике и режимах работы.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент защищён съёмной крышкой и покрыт антикоррозионным слоем.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха в помещении. Датчик подвешивается на проводе через любую перекладину или кронштейн. Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

4… 20 мА (3х-проводный)4…20 мА (2х-проводный)0…1 В0…3 В0…5 В0…10 В

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Аналоговый унифицированный сигал
Конструктивное исполнение	настенное
Электрическое подключение	клеммы винтовые
Шкала измерения температуры	-40…+60 °C
Точность преобразования температуры	±0.5 °C
Время готовности после подачи питания	10 с
Герметичность по ГОСТ 14254-96	IP43/IP65
Материал корпуса Ч.Э.	текаформ
Защита от неправильного подключения	есть
Защита от выбросов напряжения	есть
Защита от превышения тока в нагрузке	есть

---



STA02-79N114 датчик температуры настенный с выносным элементом

Датчик температуры с аналоговым выходом настенный выносной
Датчик предназначен для использования в микроклиматических системах на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики и т. д. А так же в системах вентиляции жилых и промышленных зданий.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в унифицированный аналоговый сигнал с пропорциональной зависимостью. Принцип измерения — изменение сопротивления чувствительного элемента.
•   Система индикация датчика сообщает о самодиагностике и режимах работы.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент защищён съёмной крышкой и покрыт антикоррозионным слоем.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха в помещении. Датчик подвешивается на проводе через любую перекладину или кронштейн. Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

4… 20 мА (3х-проводный)4…20 мА (2х-проводный)0…1 В0…3 В0…5 В0…10 В

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Аналоговый унифицированный сигал
Конструктивное исполнение	с малой инерцией
Электрическое подключение	клеммы винтовые
Шкала измерения температуры	-40…+60 °C
Точность преобразования температуры	±0.5 °C
Время готовности после подачи питания	10 с
Герметичность по ГОСТ 14254-96	IP43/IP65
Материал корпуса Ч.Э.	текаформ
Защита от неправильного подключения	есть
Защита от выбросов напряжения	есть
Защита от превышения тока в нагрузке	есть

---



ST01-A6N50G датчик температуры (обратной воды) накладной

Датчик температуры накладной
Датчик предназначен для использования в системах микроклимата на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики; в системах вентиляции жилых и производственных зданий, а также повсеместно в системах контроля температуры в различных инженерных агрегатах и системах.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в изменение собственного электрического сопротивления с пропорциональной зависимостью. Принцип измерения основан на физическом явлении изменения сопротивления проводника при изменении его температуры с характерной зависимостью для каждого вида материала проводника.
•   Универсальность, низкая цена.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент покрыт антикоррозионным слоем и защищён слоем компаунда и прочным металлическим корпусом.

Эксплуатация:
Датчик температуры прикрепляется к трубопроводу с помощью металлических или нейлоновых хомутов. Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Pt100 (class B, 2х-проводный)Pt100 (class B, 3х-проводный)Pt100 (class B, 4х-проводный)Pt1000 (class B, 2х-проводный)Pt1000 (class B, 3х-проводный)Pt1000 (class B, 4х-проводный)NTC (3 кОм)NTC (5 кОм)NTC (10 кОм)NTC (15 кОм)NTC (30 кОм)PTC (1 кОм)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Терморезистивный сигнал
Конструктивное исполнение	накладное
Диапазон измерения температуры	-45. ..+125°C
Герметичность по ГОСТ 14254-96	IP68
Показатель тепловой инерции	60 сек.
Номинальное напряжение питания постоянного тока	10 В
Диапазон рабочих температур	-40…+85 °C

---



ST02-79B35-K датчик температуры настенный для теплиц

Датчик температуры настенный
Датчик предназначен для использования в системах микроклимата на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики; в системах вентиляции жилых и производственных зданий, а также повсеместно в системах контроля температуры в различных инженерных агрегатах и системах.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в изменение собственного электрического сопротивления с пропорциональной зависимостью. Принцип измерения основан на физическом явлении изменения сопротивления проводника при изменении его температуры с характерной зависимостью для каждого вида материала проводника.
•   Универсальность, низкая цена.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент покрыт антикоррозионным слоем и защищён слоем компаунда и прочным металлическим корпусом.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха или иной среды (жидкой или сыпучей). Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Pt100 (class B, 2х-проводный)Pt100 (class B, 3х-проводный)Pt100 (class B, 4х-проводный)Pt1000 (class B, 2х-проводный)Pt1000 (class B, 3х-проводный)Pt1000 (class B, 4х-проводный)NTC (3 кОм)NTC (5 кОм)NTC (10 кОм)NTC (15 кОм)NTC (30 кОм)PTC (1 кОм)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Терморезистивный сигнал
Конструктивное исполнение	настенное
Диапазон измерения температуры	-45. ..+125°C
Электрическое подключение	клеммы винтовые
Герметичность по ГОСТ 14254-96	IP65
Материал корпуса Ч.Э.	пластик
Показатель тепловой инерции	300 сек.
Номинальное напряжение питания постоянного тока	10 В
Диапазон рабочих температур	-40…+85 °C



---



ST02-79N40-K датчик температуры с малой инерцией уличный

Датчик температуры настенный выносной
Датчик предназначен для использования в системах микроклимата на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики; в системах вентиляции жилых и производственных зданий, а также повсеместно в системах контроля температуры в различных инженерных агрегатах и системах.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в изменение собственного электрического сопротивления с пропорциональной зависимостью. Принцип измерения основан на физическом явлении изменения сопротивления проводника при изменении его температуры с характерной зависимостью для каждого вида материала проводника.
•   Универсальность, низкая цена.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент покрыт антикоррозионным слоем и защищён слоем компаунда и прочным металлическим корпусом.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха или иной среды (жидкой или сыпучей). Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Pt100 (class B, 2х-проводный)Pt100 (class B, 3х-проводный)Pt100 (class B, 4х-проводный)Pt1000 (class B, 2х-проводный)Pt1000 (class B, 3х-проводный)Pt1000 (class B, 4х-проводный)NTC (3 кОм)NTC (5 кОм)NTC (10 кОм)NTC (15 кОм)NTC (30 кОм)PTC (1 кОм)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Терморезистивный сигнал
Конструктивное исполнение	с малой инерцией
Диапазон измерения температуры	-45. ..+125°C
Герметичность по ГОСТ 14254-96	IP65
Материал корпуса Ч.Э.	нерж. сталь
Показатель тепловой инерции	80 сек.
Номинальное напряжение питания постоянного тока	10 В
Диапазон рабочих температур	-40…+85 °C



---



ST01-45G15 датчик температуры привинчиваемый для грибных ферм

Датчик температуры «клемма под винт»
Датчик предназначен для использования в системах микроклимата на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики; в системах вентиляции жилых и производственных зданий, а также повсеместно в системах контроля температуры в различных инженерных агрегатах и системах.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в изменение собственного электрического сопротивления с пропорциональной зависимостью. Принцип измерения основан на физическом явлении изменения сопротивления проводника при изменении его температуры с характерной зависимостью для каждого вида материала проводника.
•   Универсальность, низкая цена.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент покрыт антикоррозионным слоем и защищён слоем компаунда и прочным литым пластиковым корпусом.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха. Отверстие на корпусе датчика предназначено для удобства монтажа.
Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Pt100 (class B, 2х-проводный)Pt100 (class B, 3х-проводный)Pt100 (class B, 4х-проводный)Pt1000 (class B, 2х-проводный)Pt1000 (class B, 3х-проводный)Pt1000 (class B, 4х-проводный)NTC (3 кОм)NTC (5 кОм)NTC (10 кОм)NTC (15 кОм)NTC (30 кОм)PTC (1 кОм)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Терморезистивный сигнал
Конструктивное исполнение	привинчиваемое
Диапазон измерения температуры	-45. ..+125°C
Электрическое подключение	кабель экранированный 1 м
Точность преобразования температуры	±0.5 °C
Материал корпуса Ч.Э.	медь
Показатель тепловой инерции	60 сек.
Номинальное напряжение питания постоянного тока	10 В
Диапазон рабочих температур	-40…+85 °C



---

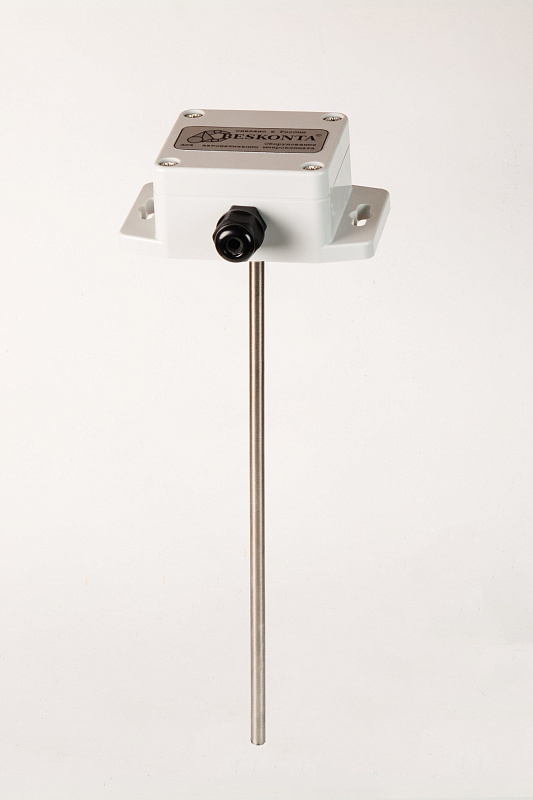

STA02-79Vxxx-K датчик температуры канальный

Датчик температуры с аналоговым выходом
Датчик предназначен для использования в микроклиматических системах на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики и т.д. А так же в системах вентиляции жилых и промышленных зданий.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в унифицированный аналоговый сигнал с пропорциональной зависимостью. Принцип измерения — изменение сопротивления чувствительного элемента.
•   Система индикация датчика сообщает о самодиагностике и режимах работы.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент защищён съёмной крышкой и покрыт антикоррозионным слоем.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха в помещении. Датчик подвешивается на проводе через любую перекладину или кронштейн. Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Комплектация

Выходной сигнал

4…20 мА (3х-проводный)4…20 мА (2х-проводный)0…1 В0…3 В0…5 В0…10 В

Длина погружаемой части

114 мм200 мм300 мм400 мм



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Аналоговый унифицированный сигал
Конструктивное исполнение	канальное
Электрическое подключение	клеммы винтовые
Шкала измерения температуры	-40. ..+60 °C
Точность преобразования температуры	±0.5 °C
Время готовности после подачи питания	10 с
Герметичность по ГОСТ 14254-96	IP65
Материал корпуса Ч.Э.	текаформ
Защита от неправильного подключения	есть
Защита от выбросов напряжения	есть
Защита от превышения тока в нагрузке	есть



---



ST01-C6Vxxx датчик температуры канальный

Датчик температуры канальный
Датчик предназначен для использования в системах микроклимата на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики; в системах вентиляции жилых и производственных зданий, а также повсеместно в системах контроля температуры в различных инженерных агрегатах и системах.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в изменение собственного электрического сопротивления с пропорциональной зависимостью. Принцип измерения основан на физическом явлении изменения сопротивления проводника при изменении его температуры с характерной зависимостью для каждого вида материала проводника.
•   Универсальность, низкая цена.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент покрыт антикоррозионным слоем и защищён слоем компаунда и прочным металлическим корпусом.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха или иной среды (жидкой или сыпучей). Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Комплектация

Выходной сигнал

Pt100 (class B, 2х-проводный)Pt100 (class B, 3х-проводный)Pt100 (class B, 4х-проводный)Pt1000 (class B, 2х-проводный)Pt1000 (class B, 3х-проводный)Pt1000 (class B, 4х-проводный)NTC (3 кОм)NTC (5 кОм)NTC (10 кОм)NTC (15 кОм)NTC (30 кОм)PTC (1 кОм)

Длина погружаемой части

100 мм150 мм200 мм250 мм



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Терморезистивный сигнал
Конструктивное исполнение	канальное упрощ.
Диапазон измерения температуры	-45…+125°C
Электрическое подключение	кабель экранированный 1 м
Герметичность по ГОСТ 14254-96	IP68/IP65
Материал корпуса Ч.Э.	нерж. сталь
Показатель тепловой инерции	45 сек.
Номинальное напряжение питания постоянного тока	10 В
Диапазон рабочих температур	-40…+85 °C

---



ST02-A79B35-K датчик температуры накладной (обратной воды)

Датчик температуры накладной
Датчик предназначен для использования в системах микроклимата на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики; в системах вентиляции жилых и производственных зданий, а также повсеместно в системах контроля температуры в различных инженерных агрегатах и системах.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в изменение собственного электрического сопротивления с пропорциональной зависимостью. Принцип измерения основан на физическом явлении изменения сопротивления проводника при изменении его температуры с характерной зависимостью для каждого вида материала проводника.
•   Универсальность, низкая цена.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент покрыт антикоррозионным слоем и защищён слоем компаунда и прочным металлическим корпусом.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха или иной среды (жидкой или сыпучей). Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Комплектация

Выходной сигнал

Pt100 (class B, 2х-проводный)Pt100 (class B, 3х-проводный)Pt100 (class B, 4х-проводный)Pt1000 (class B, 2х-проводный)Pt1000 (class B, 3х-проводный)Pt1000 (class B, 4х-проводный)NTC (3 кОм)NTC (5 кОм)NTC (10 кОм)NTC (15 кОм)NTC (30 кОм)PTC (1 кОм)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Терморезистивный сигнал
Конструктивное исполнение	накладное
Диапазон измерения температуры	-45. ..+125°C
Электрическое подключение	клеммы винтовые
Герметичность по ГОСТ 14254-96	IP65
Материал корпуса Ч.Э.	дюраль
Показатель тепловой инерции	300 сек.
Номинальное напряжение питания постоянного тока	10 В
Диапазон рабочих температур	-40…+85 °C

---



STA02-A79B35-K датчик температуры накладной (обратной воды)

Комплектация

Выходной сигнал

4…20 мА (3х-проводный)4…20 мА (2х-проводный)0…1 В0…3 В0…5 В0…10 В

Датчик температуры с аналоговым выходом накладной
Датчик предназначен для использования в микроклиматических системах на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики и т.д. А так же в системах вентиляции жилых и промышленных зданий.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в унифицированный аналоговый сигнал с пропорциональной зависимостью. Принцип измерения — изменение сопротивления чувствительного элемента.
•   Система индикация датчика сообщает о самодиагностике и режимах работы.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент защищён съёмной крышкой и покрыт антикоррозионным слоем.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха в помещении. Датчик подвешивается на проводе через любую перекладину или кронштейн. Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Аналоговый унифицированный сигал
Конструктивное исполнение	накладное
Электрическое подключение	клеммы винтовые
Шкала измерения температуры	-40. ..+60 °C
Точность преобразования температуры	±0.5 °C
Время готовности после подачи питания	10 с
Герметичность по ГОСТ 14254-96	IP65
Материал корпуса Ч.Э.	дюраль
Защита от неправильного подключения	есть
Защита от выбросов напряжения	есть
Защита от превышения тока в нагрузке	есть

---



ST02-W01-K датчик температуры комнатный

Датчик температуры комнатный
Датчик предназначен для использования в системах микроклимата на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики; в системах вентиляции жилых и производственных зданий, а также повсеместно в системах контроля температуры в различных инженерных агрегатах и системах.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в изменение собственного электрического сопротивления с пропорциональной зависимостью. Принцип измерения основан на физическом явлении изменения сопротивления проводника при изменении его температуры с характерной зависимостью для каждого вида материала проводника.
•   Универсальность, низкая цена.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент покрыт антикоррозионным слоем и защищён слоем компаунда и прочным металлическим корпусом.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха или иной среды (жидкой или сыпучей). Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Комплектация

Выходной сигнал

Pt100 (class B, 2х-проводный)Pt100 (class B, 3х-проводный)Pt100 (class B, 4х-проводный)Pt1000 (class B, 2х-проводный)Pt1000 (class B, 3х-проводный)Pt1000 (class B, 4х-проводный)NTC (3 кОм)NTC (5 кОм)NTC (10 кОм)NTC (15 кОм)NTC (30 кОм)PTC (1 кОм)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Терморезистивный сигнал
Конструктивное исполнение	комнатное
Диапазон измерения температуры	-45. ..+125°C
Электрическое подключение	клеммы винтовые
Герметичность по ГОСТ 14254-96	IP65
Материал корпуса Ч.Э.	пластик
Показатель тепловой инерции	300 сек.
Номинальное напряжение питания постоянного тока	10 В
Диапазон рабочих температур	-40…+85 °C



---



ST02-W01-K датчик температуры комнатный

Датчик температуры с аналоговым выходом настенный
Датчик предназначен для использования в микроклиматических системах на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики и т.д. А так же в системах вентиляции жилых и промышленных зданий.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в унифицированный аналоговый сигнал с пропорциональной зависимостью. Принцип измерения — изменение сопротивления чувствительного элемента.
•   Система индикация датчика сообщает о самодиагностике и режимах работы.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент защищён съёмной крышкой и покрыт антикоррозионным слоем.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха в помещении. Датчик подвешивается на проводе через любую перекладину или кронштейн. Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Комплектация

Выходной сигнал

4…20 мА (3х-проводный)4…20 мА (2х-проводный)0…1 В0…3 В0…5 В0…10 В



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Аналоговый унифицированный сигал
Конструктивное исполнение	комнатное
Электрическое подключение	клеммы винтовые
Шкала измерения температуры	-40. ..+60 °C
Точность преобразования температуры	±0.5 °C
Время готовности после подачи питания	10 с
Герметичность по ГОСТ 14254-96	IP43/IP65
Материал корпуса Ч.Э.	текаформ
Защита от неправильного подключения	есть
Защита от выбросов напряжения	есть
Защита от превышения тока в нагрузке	есть





ST02-W02-K датчик температуры комнатный

Датчик температуры комнатный
Датчик предназначен для использования в системах микроклимата на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики; в системах вентиляции жилых и производственных зданий, а также повсеместно в системах контроля температуры в различных инженерных агрегатах и системах.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в изменение собственного электрического сопротивления с пропорциональной зависимостью. Принцип измерения основан на физическом явлении изменения сопротивления проводника при изменении его температуры с характерной зависимостью для каждого вида материала проводника.
•   Универсальность, низкая цена.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент покрыт антикоррозионным слоем и защищён слоем компаунда и прочным металлическим корпусом.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха или иной среды (жидкой или сыпучей). Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Выберите параметры датчика

Выходной сигнал

Pt100 (class B, 2х-проводный)Pt100 (class B, 3х-проводный)Pt100 (class B, 4х-проводный)Pt1000 (class B, 2х-проводный)Pt1000 (class B, 3х-проводный)Pt1000 (class B, 4х-проводный)NTC (3 кОм)NTC (5 кОм)NTC (10 кОм)NTC (15 кОм)NTC (30 кОм)PTC (1 кОм)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Терморезистивный сигнал
Конструктивное исполнение	комнатное
Диапазон измерения температуры	-45. ..+125°C
Электрическое подключение	клеммы винтовые
Герметичность по ГОСТ 14254-96	IP65
Материал корпуса Ч.Э.	пластик
Показатель тепловой инерции	300 сек.
Номинальное напряжение питания постоянного тока	10 В
Диапазон рабочих температур	-40…+85 °C



ST02-W02-K датчик температуры комнатный

Датчик температуры с аналоговым выходом комнатный
Датчик предназначен для использования в микроклиматических системах на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики и т.д. А так же в системах вентиляции жилых и промышленных зданий.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в унифицированный аналоговый сигнал с пропорциональной зависимостью. Принцип измерения — изменение сопротивления чувствительного элемента.
•   Система индикация датчика сообщает о самодиагностике и режимах работы.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент защищён съёмной крышкой и покрыт антикоррозионным слоем.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха в помещении. Датчик подвешивается на проводе через любую перекладину или кронштейн. Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Комплектация

Выходной сигнал

4…20 мА (3х-проводный)4…20 мА (2х-проводный)0…1 В0…3 В0…5 В0…10 В

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Аналоговый унифицированный сигал
Конструктивное исполнение	комнатное
Электрическое подключение	клеммы винтовые
Шкала измерения температуры	-40. ..+60 °C
Точность преобразования температуры	±0.5 °C
Время готовности после подачи питания	10 с
Герметичность по ГОСТ 14254-96	IP43/IP65
Материал корпуса Ч.Э.	текаформ
Защита от неправильного подключения	есть
Защита от выбросов напряжения	есть
Защита от превышения тока в нагрузке	есть

---



ST01-6NxxxG датчик температуры универсальный для грибных ферм

Датчик температуры гильзовый
Датчик предназначен для использования в системах микроклимата на предприятиях сельского хозяйства: теплицы, грибные фермы, птицефабрики; в системах вентиляции жилых и производственных зданий, а также повсеместно в системах контроля температуры в различных инженерных агрегатах и системах.

Функциональное описание:
•   Датчик преобразует изменение температуры измеряемой среды в изменение собственного электрического сопротивления с пропорциональной зависимостью. Принцип измерения основан на физическом явлении изменения сопротивления проводника при изменении его температуры с характерной зависимостью для каждого вида материала проводника.
•   Универсальность, низкая цена.
•   Высокая стабильность показаний и надёжность благодаря прецизионному качеству комплектующих и технологичности схемы преобразования.
•   Чувствительный элемент покрыт антикоррозионным слоем и защищён слоем компаунда и прочным металлическим корпусом.

Эксплуатация:
Датчик устанавливается в любом положении в любой точке, где необходимо измерять температуру воздуха или иной среды (жидкой или сыпучей). Электрическое подключение — строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Выберите параметры датчика

Выходной сигнал

Pt100 (class B, 2х-проводный)Pt100 (class B, 3х-проводный)Pt100 (class B, 4х-проводный)Pt1000 (class B, 2х-проводный)Pt1000 (class B, 3х-проводный)Pt1000 (class B, 4х-проводный)NTC (3 кОм)NTC (5 кОм)NTC (10 кОм)NTC (15 кОм)NTC (30 кОм)PTC (1 кОм)

Длина стержня

50 мм100 мм150 мм200 мм250 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКОВ ТЕМПЕРАТУРЫ
Тип выходного сигнала	Терморезистивный сигнал
Конструктивное исполнение	универсальное
Диапазон измерения температуры	-45. ..+125°C
Точность преобразования температуры	±0.5 °C
Герметичность по ГОСТ 14254-96	IP65
Материал корпуса Ч.Э.	нерж. сталь
Показатель тепловой инерции	45 сек.
Номинальное напряжение питания постоянного тока	10 В
Диапазон рабочих температур	-40…+85 °C
Длина стержня	50 мм, 100 мм, 150 мм, 200 мм, 250 мм



Датчики температуры PTC в Казани: 157-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Казань

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Вода, газ и тепло

Вода, газ и тепло

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Датчики температуры PTC

Нагревательный модуль: 120Вт: 12ВDC: Датчик температуры: PTC N/A CEG50-150W

В МАГАЗИНЕще цены и похожие товары

596

916

Нагревательный элемент PTC, 2 шт. , 12 В, 220 В, термистор Air Датчик нагрева с постоянной температурой, Алюминиевый, для фена, бигуди, нагреватель 24

ПОДРОБНЕЕЕще цены и похожие товары

5 шт., датчик температуры PTC130 с функцией защиты двигателя / набор (5 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

1 023

1968

Нагревательный элемент PTC 100×21 мм, 220 В, термистор с постоянной температурой, Air Датчик нагрева, алюминиевый фен, бигуди, нагреватель

ПОДРОБНЕЕЕще цены и похожие товары

Датчик температурный PTC 1ком -50 до +150 °C ø6×40мм RX70401 для GIGA, I Ovens, MITO и др.

ПОДРОБНЕЕЕще цены и похожие товары

Датчик PTC (1,5 м)

ПОДРОБНЕЕЕще цены и похожие товары

Датчик температурный PTC 1ком ø6×35мм кабель силикон L-2,2м 0180683 / 9500236 для Meiko DV120T и др.

ПОДРОБНЕЕЕще цены и похожие товары

862

1014

Температурный датчик PTC, водонепроницаемый, устойчивый к низким температурам датчик термистора, коэффициент положительной температуры 1k 2k силикон

ПОДРОБНЕЕЕще цены и похожие товары

T00EC50D-RIC Датчик температуры нагнетаемого газа для компрессоров Frascold, PTC140

ПОДРОБНЕЕЕще цены и похожие товары

1 002

2005

60×28 мм PTC нагревательный элемент 220V постоянный Температура термистор воздуха Датчик нагрева Алюминий фен для волос бигуди нагреватель

ПОДРОБНЕЕЕще цены и похожие товары

9 500

13572

Вертикальный Электрический обогреватель Xiaomi Mijia с вентилятором, 2100 Вт, инфракрасный зонд, датчик температуры PTC, нагрев, постоянный контроль с

ПОДРОБНЕЕЕще цены и похожие товары

9 500

13572

Вертикальный Электрический обогреватель Xiaomi Mijia с вентилятором, 2100 Вт, инфракрасный зонд, датчик температуры PTC, нагрев, постоянный контроль с

ПОДРОБНЕЕЕще цены и похожие товары

Термометр EVCO EVK100M7 71×29/33×75мм 230VAC диапазон -200 до +1300°C вход NTC/PTC/Pt100/Pt1000/TC IP65

ПОДРОБНЕЕЕще цены и похожие товары

9 156

13079

Вертикальный нагреватель Xiaomi Mijia, 2100 Вт, инфракрасный зонд, датчик температуры PTC, нагрев с постоянной температурой зимой, 5 режимов, работает

ПОДРОБНЕЕЕще цены и похожие товары

10 099

12468

BELLA немецкий термистор KRIWAN 02D512S31 PTC, датчик температуры компрессора Тип: датчик

ПОДРОБНЕЕЕще цены и похожие товары

865

1441

Нагревательный элемент PTC 12 В, 24 В, 220 В, термистор с постоянной температурой, Air Датчик нагрева, алюминиевый фен, бигуди, нагреватель

ПОДРОБНЕЕЕще цены и похожие товары

80 000

Датчик температурный PTC 2 ком F6,3 M10x1 0H9845, 0K5047 для Electrolux, Juno, Therma

ПОДРОБНЕЕЕще цены и похожие товары

Датчик PTC 1kOhm -50 до +150°C 1LT067 льдогенератора Migel

ПОДРОБНЕЕЕще цены и похожие товары

15 200

Температурный датчик PTC 2 ком ø4,8×30мм кабель TPE L-3,5м 378584 посудомоечной машины Hobart и др.

ПОДРОБНЕЕЕще цены и похожие товары

16 500

Датчик температурный PTC 1ком ø6×60мм кабель силикон L-2,4м 120913 для Comenda FC543E, FC543EA и др.

ПОДРОБНЕЕЕще цены и похожие товары

Датчик температурный PTC 1ком -50 до +150°C ø6×40мм L-1,5м 083583 0S0302 83583

ПОДРОБНЕЕЕще цены и похожие товары

Датчик stork tronic Sensors Probes TS PTC 6x100mm -35/105°C 4m IP64

ПОДРОБНЕЕЕще цены и похожие товары

16 000

Датчик температурный PTC 1ком ø7×32мм кабель силикон L-0,5м 9544007 для Meiko FV40.2M-MIKE2 и др.

ПОДРОБНЕЕЕще цены и похожие товары

Датчик температурный PTC 2kOhm 086339, 0H9327, 62040410 для льдогенератора Electrolux и др. Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Датчик PROFFUSE BT-h200H, Датчик термостат, Конф. выхода NC, Topen 100°C, Tclos 70°C, 10А, 1шт

ПОДРОБНЕЕЕще цены и похожие товары

1 675

2179

Датчик температуры PTC 1kOm для котлов Ferroli 39800310 Тип: датчик температуры, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Датчик stork tronic Sensors Probes TS PTC 6×50 mm -35/105°C 2m IP64

ПОДРОБНЕЕЕще цены и похожие товары

4 833

5554

Датчик температуры NTC 3950, 4100, 3470, 3435, 3899, PT100, PT1000, PTC 10k и т. д / набор (100 шт.)

ПОДРОБНЕЕЕще цены и похожие товары

Датчик температурный PTC 2kOhm 0H9322, 0KM745 льдогенератора Electrolux, Icematic, Scotsman, Simag и др.

ПОДРОБНЕЕЕще цены и похожие товары

ALRE KF-100-4 Датчик температуры кабельный

Датчик для измерения температуры воздуха (Дистанционные датчики для стандартных устройств аlre, например, ITR79 …)

Для измерения температуры воздуха и неагрессивных газов в воздушном канале путем установки в защитную спираль (SW-200).

• Температуре окружающей среды с кабелем из полиэтилена: – 50 … + 85 °C
• Степень защиты: IP65
• Кабель чувствительного элемента NTC 50 м, PTC 100 м
• Подключение: только для низкого безопасного напряжения макс. 30 B

Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан — доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

• ПРОИЗВОДСТВО

  Компания ALRE разрабатывает и производит компоненты и системы для управления, регулирования и автоматизации отопительного, климатического и технологического оборудования.

• ПРЕИМУЩЕСТВА

  Благодаря ALRE климат в доме будет всегда оставаться под контролем. Убедительным преимуществом является простой и быстрый ввод в эксплуатацию, а также интуитивное управление. Системы климат-контроля для любых требований.

• ЛИДЕР

  Постоянное расширение ассортимента выпускаемой продукции и применение в производстве самых современных технологий позволило компании войти в число лидеров в своем секторе рынка.

• Регуляторы температуры воздуха

  RTBSB Berlin 2000 и др.

• Регуляторы температуры пола

  Berlin 2000 и др.

• Обогрев охлаждение с помощью радиопередатчиков

  FTRFB-080.119, FTRFB-080.120 и др.

• Регуляторы систем кондиционирования воздуха

  KTRTB-211.108, KTBSB-112.000 и др.

• Управление влажностью воздуха

  NEHR 24.401, WFRRN-210.018 и др.

• Термостаты

  JET-40, JET-120 RF и др.

• Цифровые индикаторы регуляторы температуры

  JDI-0, JDI-08 и др.

• Реле датчики потока

  JSL-1E, JSL-20/21 и др.

• Датчики температуры

  BTF2, BTF2-Y11-7-0000 и др.

• Датчики качества воздуха

  KLS, KLS-R и др.

• Термостаты для защиты от замерзания

  PTR 40.000, RTKSA-101.110 и др.

• Автоматизация зданий

  KTRBUu217.456-59 и др.

• Умный дом

  FTRCUd-210.021-56 и др.

• Преобразователи давления

  MDEKD-940, JDW-3-5-10 и др.

• Аксессуары

  ZBOOA-010.100 и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

Оператор набирает сообщение

Здравствуйте! Какая продукция Вас интересует?

• (7273)495-231
• (3955)60-70-56
• (8182)63-90-72
• (8512)99-46-04
• (3852)73-04-60
• (4722)40-23-64
• (4162)22-76-07
• (4832)59-03-52
• (423)249-28-31
• (8672)28-90-48
• (4922)49-43-18
• (844)278-03-48
• (8172)26-41-59
• (473)204-51-73
• (343)384-55-89
• (4932)77-34-06
• (3412)26-03-58
• (395)279-98-46
• (843)206-01-48
• (4012)72-03-81
• (4842)92-23-67
• (3842)65-04-62
• (8332)68-02-04
• (4966)23-41-49
• (4942)77-07-48
• (861)203-40-90
• (391)204-63-61
• (4712)77-13-04
• (3522)50-90-47
• (4742)52-20-81
• (3519)55-03-13
• (495)268-04-70
• (8152)59-64-93
• (8552)20-53-41
• (831)429-08-12
• (3843)20-46-81
• (3496)41-32-12
• (383)227-86-73
• (3812)21-46-40
• (4862)44-53-42
• (3532)37-68-04
• (8412)22-31-16
• (8142)55-98-37
• (8112)59-10-37
• (342)205-81-47
• (863)308-18-15
• (4912)46-61-64
• (846)206-03-16
• (8342)22-96-24
• (812)309-46-40
• (845)249-38-78
• (8692)22-31-93
• (3652)67-13-56
• (4812)29-41-54
• (862)225-72-31
• (8652)20-65-13
• (3462)77-98-35
• (8212)25-95-17
• (4752)50-40-97
• (4822)63-31-35
• (8482)63-91-07
• (3822)98-41-53
• (4872)33-79-87
• (3452)66-21-18
• (8422)24-23-59
• (3012)59-97-51
• (347)229-48-12
• (4212)92-98-04
• (8352)28-53-07
• (351)202-03-61
• (8202)49-02-64
• (3022)38-34-83
• (4112)23-90-97
• (4852)69-52-93

Задайте вопрос прямо сейчас:

Извините, сервис временно недоступен.

Некорректный номер.

Ожидайте звонка на введенный номер.

front/header.call_free_error

Заказать обратный звонок

мы перезвоним Вам в рабочее время

Настоящее соглашение является официальным документом OOO «Новые Технологии», ОГРН 1131690023178, ИНН 1656069657 (далее – Администратор) и определяют порядок использования посетителями (далее — Посетитель) сайта Администратора и обработки информации, получаемой Администратором от Посетителя.

1. Соглашение может быть изменено Администратором в одностороннем порядке в любой момент, без какого-либо специального уведомления Посетителя Сайта.
2. В случае, если при использовании Посетителями Сайта Администратору будет сообщена какая-либо информация, относящаяся прямо или косвенно к определенному или определяемому физическому лицу (далее – Персональные данные), ее последующая обработка будет осуществляться в соответствии с законодательством Российской Федерации. В отношении всех сообщаемых Персональных данных Посетитель дает Администратору согласие на их обработку. Администратор обрабатывает персональные данные Посетителя исключительно в целях предоставления Посетителю функций Сайта, размещенного на нем контента, маркетинговой, рекламной, иной информации, в целях получения Посетителем персонализированной (таргетированной) рекламы, исследования и анализа данных Посетителя, а также в целях предложения Посетителю своих товаров и услуг. В отношении всех сообщенных Администратору Посетителем своих персональных данных Администратор вправе осуществлять сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передача любым третьим лицам, включая передачу персональных данных третьим лицам на хранение или в случае поручения обработки персональных данных третьим лицам), обезличивание, блокирование, уничтожение, трансграничную передачу, обработку с применением основных способов такой обработки (хранение, запись на электронных носителях и их хранение, составление перечней, маркировка) и иные действия в соответствии со статьей 3 Федерального закона от 27. 07.2006 № 152-ФЗ «О персональных данных».
3. Посетитель понимает и соглашается с тем, что предоставление Администратору какой-либо информации о себе, не являющейся контактной и не относящейся к целям, обозначенным Администратором Сайта (не относящейся к деятельности Администратора, к продвигаемым им товарам и/или услугам, к условиям сотрудничества Администратора и Посетителя Сайта), а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни Посетителя Сайта или иного третьего лица запрещено.
4. В случае принятия Посетителем решения о предоставлении Администратору какой-либо информации (каких-либо данных), Посетитель обязуется предоставлять исключительно достоверную и актуальную информацию. Посетитель Сайта не вправе вводить Администратора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
5. Администратор принимает меры для защиты Персональных данных Посетителя Сайта в соответствии с законодательством Российской Федерации.
6. Администратор не проверяет достоверность персональной информации, предоставляемой Посетителем Сайта, и не имеет возможности оценивать его дееспособность. Однако Администратор исходит из того, что Посетитель предоставляет достоверную персональную информацию и поддерживает эту информацию в актуальном состоянии.
7. Администратор вправе запрещать Посетителю доступ к Сайту или к отдельным частям Сайта.
8. Посетитель в соответствии с ч. 1 ст. 18 Федерального закона «О рекламе» дает Администратору свое согласие на получение сообщений рекламного характера.
9. Согласие может быть отозвано субъектом персональных данных или его представителем путем направления письменного заявления ООО «Новые Технологии» или его представителю по адресу: 420030 Казань, Адмиралтейская д. 3 к.4 п.1026.
10. В случае отзыва субъектом персональных данных или его представителем Согласия на обработку персональных данных, ООО «Новые Технологии» вправе продолжить обработку без разрешения субъекта персональных данных при наличии оснований, указанных в пунктах 2 — 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.
11. Настоящее Согласие действует все время до момента прекращения обработки персональных данных по причинам, указанным в п. 9 данного документа.

Датчики температуры — Терморезисторы PTC (Temperature Sensors — PTC Thermistors)

Датчики температуры — Терморезисторы PTC (Temperature Sensors — PTC Thermistors)

Showing — 15 of 1045 results

---

• TOKO / Murata

  THERMISTOR PTC 470 OHM 50% 0603

  PRF18BC471QB
  5RB Add to cart

• TE Connectivity AMP Connectors

  THERMISTOR PTC 2K OHM 5% 0805

  LT7339002A2K
  0JTE Add to cart

• Vishay / Dale

  THERMISTOR PTC 1K OHM 1% 0603

  TFPT0603L100
  1FV Add to cart

• EPCOS

  THERMISTOR PTC 100 OHM RADIAL

  B59109J0130A
  020 Add to cart

• EPCOS

  THERMISTOR PTC 100 OHM RADIAL

  B59100M1155A
  070 Add to cart

• Cantherm

  THERMISTOR PTC 1K OHM 3% AXIAL

  STS110003CHI
  P Add to cart

• TOKO / Murata

  THERMISTOR PTC 1K OHM 50% 0402

  PRF15BE102RB
  6RC Add to cart

• TOKO / Murata

  THERMISTOR PTC 470 OHM 50% 0603

  PRF18BB471QB
  5RB Add to cart

• TOKO / Murata

  THERMISTOR PTC 470 OHM 50% 0603

  PRF18BD471QB
  5RB Add to cart

• TOKO / Murata

  THERMISTOR PTC 470 OHM 50% 0603

  PRF18BF471QB
  5RB Add to cart

• EPCOS

  THERMISTOR PTC 470 OHM 50% 0603

  B59641A0115A
  062 Add to cart

• EPCOS

  THERMISTOR PTC 470 OHM 50% 0603

  B59641A0085A
  062 Add to cart

• EPCOS

  THERMISTOR PTC 680 OHM 50% 0805

  B59721A0100A
  062 Add to cart

• EPCOS

  THERMISTOR PTC 680 OHM 50% 0805

  B59721A0110A
  062 Add to cart

• EPCOS

  THERMISTOR PTC 680 OHM 50% 0805

  B59721A0070A
  062 Add to cart

Введение в датчики температуры Pt100 RTD

Что такое датчики температуры RTD?

Термометры сопротивления или датчики температуры сопротивления — это датчики температуры, содержащие резистор, который изменяет значение сопротивления при изменении температуры. Наиболее популярным RTD является Pt100. Они уже много лет используются для измерения температуры в лабораторных и промышленных процессах и зарекомендовали себя благодаря точности, воспроизводимости и стабильности.

Большинство элементов RTD состоят из отрезка тонкой намотанной проволоки, намотанной на керамический или стеклянный сердечник. Элемент обычно довольно хрупкий, поэтому его часто помещают внутрь зонда с оболочкой для его защиты. Элемент RTD изготовлен из чистого материала, устойчивость которого при различных температурах подтверждена документально. Материал имеет предсказуемое изменение сопротивления при изменении температуры; именно это предсказуемое изменение используется для определения температуры.

pt100 — один из самых точных датчиков температуры. Он не только обеспечивает хорошую точность, но и превосходную стабильность и воспроизводимость. Большинство стандартных датчиков OMEGA pt100 соответствуют классу B DIN-IEC. Pt100 также относительно невосприимчивы к электрическим помехам и поэтому хорошо подходят для измерения температуры в промышленных условиях, особенно вблизи двигателей, генераторов и другого высоковольтного оборудования.

Стандарты RTD

Существует два стандарта для термометров сопротивления Pt100: европейский стандарт, также известный как стандарт DIN или IEC (Таблица зависимости температуры и сопротивления RTD) и американский стандарт (Таблица зависимости температуры RTD от сопротивления). Европейский стандарт считается мировым стандартом для платиновых термометров сопротивления. Этот стандарт, DIN/IEC 60751 (или просто IEC751), требует, чтобы RTD имел электрическое сопротивление 100,00 Ом при 0°C и температурный коэффициент сопротивления (TCR) 0,00385 O/O/°C в диапазоне от 0 до 100°C. С.

В стандарте DIN/IEC751 указаны два допуска сопротивления:
Класс A = ±(0,15 + 0,002*t)°C или 100,00 ±0,06 O при 0°C
Класс B = ±(0,3 + 0,005*t)°C или 100,00 ±0,12 O при 0°C

В промышленности используются два допуска сопротивления:
1/3 DIN = ±1/3* (0,3 + 0,005*t)°C или 100,00 ±0,10 O при 0°C
1/10 DIN = ±1 /10* (0,3 + 0,005*t)°C или 100,00 ±0,03 O при 0°C

Узнайте больше об этих формулах здесь. Чем больше допуск элемента, тем больше датчик будет отклоняться от обобщенной кривой и тем больше будет отклонение от датчика к датчику (взаимозаменяемость).

Какие типы RTD доступны?

Резистивные датчики температуры (RTD), доступные сегодня, обычно можно отнести к одному из двух основных типов RTD, в зависимости от того, как сконструирован их чувствительный к температуре элемент. Один тип RTD содержит тонкопленочные элементы, а другой тип RTD содержит проволочные элементы. Каждый тип лучше всего подходит для использования в определенных средах и приложениях. Изобретение термометра сопротивления стало возможным благодаря открытию того, что проводимость металлов предсказуемо уменьшается с повышением их температуры. Первый в мире термометр сопротивления был собран из изолированного медного провода, батареи и гальванометра в 1860 году. Однако его изобретатель Ч. В. Сименс вскоре обнаружил, что платиновый элемент дает более точные показания в гораздо более широком диапазоне температур. Сегодня платина остается наиболее часто используемым материалом для измерения температуры с использованием чувствительных элементов RTD.

Узнать больше

Разница между 2, 3 и 4 проводами

Потому что каждый элемент Pt100 в цепи, содержащей чувствительный элемент, включая провода, разъемы и сам измерительный прибор, вносит в цепь дополнительное сопротивление.

От того, как сконфигурирована цепь, зависит, насколько точно можно рассчитать сопротивление датчика и насколько показания температуры могут быть искажены посторонним сопротивлением в цепи. Поскольку подводящий провод, используемый между резистивным элементом и измерительным прибором, сам имеет сопротивление, мы также должны предусмотреть средства компенсации этой неточности.

Существует три типа конфигураций проводов: 2-проводная, 3-проводная и 4-проводная, которые обычно используются в цепях датчиков RTD. Возможна также двухпроводная конфигурация с компенсирующей петлей.

Узнать больше

Pt100 против Pt1000

RTD PT100, который является наиболее часто используемым датчиком RTD, сделан из платины (PT), и его значение сопротивления при 0°C составляет 100 Ом. Напротив, датчик PT1000, также изготовленный из платины, имеет значение сопротивления 1000 О при 0°С.

Термометры сопротивления Pt100 и Pt1000 доступны с одинаковым диапазоном допусков, и оба могут иметь одинаковые температурные коэффициенты, в зависимости от чистоты платины, используемой в датчике. При сравнении Pt100 и Pt1000 с точки зрения сопротивления имейте в виду, что показания сопротивления для Pt1000 будут в десять раз выше, чем показания сопротивления для Pt100 при той же температуре. В большинстве приложений Pt100 и Pt1000 могут использоваться взаимозаменяемо в зависимости от используемого прибора. В некоторых случаях Pt1000 будет работать лучше и точнее.

Узнать больше

История происхождения RTD

В том же году, когда Зеебек открыл термоэлектричество, сэр Хамфри Дэви объявил, что удельное сопротивление металлов сильно зависит от температуры. Пятьдесят лет спустя сэр Уильям Сименс предложил использовать платину в качестве элемента термометра сопротивления. Его выбор оказался наиболее удачным, так как платина по сей день используется в качестве основного элемента во всех высокоточных термометрах сопротивления. Фактически, платиновый датчик температуры сопротивления, или RTD Pt100, сегодня используется в качестве эталона интерполяции от точки кислорода (-182,96°С) до сурьмяной точки (630,74°С).

Платина особенно подходит для этой цели, так как она может выдерживать высокие температуры, сохраняя при этом превосходную стабильность. Как благородный металл, он проявляет ограниченную восприимчивость к загрязнению.

Конструкция классического термометра сопротивления (RTD) с использованием платины была предложена C.H. Мейерсом в 1932 году. Он намотал спиральную катушку из платины на скрещенную слюдяную ткань и установил сборку внутри стеклянной трубки. Эта конструкция сводит к минимуму нагрузку на провод при максимальном сопротивлении.

Meyers RTD Конструкция Несмотря на то, что эта конструкция обеспечивает очень стабильный элемент, тепловой контакт между платиной и измеряемой точкой довольно плохой. Это приводит к медленному времени теплового отклика. Хрупкость конструкции ограничивает ее использование сегодня в первую очередь лабораторным стандартом.

Таким образом, изменение сопротивления деформации с течением времени и температуры сведено к минимуму, а птичья клетка становится окончательным лабораторным стандартом. Из-за неподдерживаемой конструкции и последующей чувствительности к вибрации эта конфигурация все еще слишком хрупкая для промышленных условий.

Более прочный метод изготовления – бифилярная намотка на стеклянную или керамическую бобину. Бифилярная обмотка уменьшает эффективную замкнутую площадь катушки, чтобы свести к минимуму магнитное воздействие и связанный с ним шум. После того, как проволока намотана на бобину, сборка герметизируется покрытием из расплавленного стекла. Процесс герметизации гарантирует, что RTD сохранит свою целостность при сильной вибрации, но также ограничивает расширение платинового металла при высоких температурах. Если коэффициенты расширения платины и катушки полностью не совпадают, при изменении температуры на проволоку будет воздействовать напряжение, что приведет к изменению сопротивления, вызванному деформацией. Это может привести к необратимому изменению сопротивления провода.

Существуют частично поддерживаемые версии RTD, которые предлагают компромисс между подходом «птичья клетка» и герметичной спиралью. В одном из таких подходов используется платиновая спираль, продетая через керамический цилиндр и прикрепленная через стеклянную фритту. Эти устройства сохранят превосходную стабильность в условиях умеренной вибрации.

RTD против термопар

RTD против термопары или термистора Каждый тип датчика температуры имеет определенный набор условий, для которых он лучше всего подходит. RTD имеют ряд преимуществ:

• Широкий диапазон температур (примерно от -200 до 850°C)/li>
• Хорошая точность (лучше, чем у термопар)/li>
• Хорошая взаимозаменяемость/li>
• Долговременная стабильность

Термометры сопротивления, работающие в диапазоне температур до 850°C, могут использоваться во всех промышленных процессах, кроме высокотемпературных. При изготовлении из таких металлов, как платина, они очень стабильны и не подвержены коррозии или окислению. Другие материалы, такие как никель, медь и никель-железный сплав, также использовались для RTD. Однако эти материалы обычно не используются, так как они могут работать при более низких температурах и не так стабильны или воспроизводимы, как платина.

Узнать больше

RTD против термисторов

И термисторы, и резистивные датчики температуры (RTD) представляют собой типы резисторов, значения сопротивления которых предсказуемо изменяются при изменении их температуры. Большинство RTD состоят из элемента, изготовленного из чистого металла (чаще всего используется платина) и защищенного зондом или оболочкой или встроенного в керамическую подложку.

Термисторы состоят из композиционных материалов, обычно из оксидов металлов, таких как марганец, никель или медь, вместе со связующими и стабилизаторами.

В последние годы термисторы становятся все более популярными благодаря усовершенствованию счетчиков и контроллеров. Современные измерители достаточно гибки, чтобы пользователи могли устанавливать широкий диапазон термисторов и легко заменять датчики.

Узнать больше

Информация о продукте

OEM-датчики температуры

Техническое обучение

Элементы RTD | Понимание характеристик и спецификаций

Техническое обучение

Датчики Pt100 – характеристики и конфигурации выводов

Датчики температуры — датчики PT100, NTC, PTC

С 19 лет87 , мы разрабатываем, производим и распространяем профессиональные зонды и датчики, поставляемые более чем в 100 стран Европы.

Запросить цену

Откройте для себя
наши 12 типов волны

Откройте для себя
наши 4 типа

датчиков Датчик температуры термопары

Какую термопару выбрать?

Термопары недорогие, взаимозаменяемые, прочные и могут измерять широкий диапазон температур…

Узнайте больше на lorem Ipsum

Термисторный датчик температуры

Какой термистор выбрать?

Сопротивление термистора зависит от температуры. Комбинация «термостойкость» и «сопротивление»…

Подробнее о lorem Ipsum

Датчик температуры сопротивления

Какой датчик сопротивления выбрать?

Термометры сопротивления, также известные как термометры сопротивления (RTD), используются…

Узнайте больше на lorem Ipsum

Цифровой датчик температуры

Какой цифровой датчик выбрать?

Эти датчики обеспечивают точное измерение температуры и работают без каких-либо внешних компонентов…

Подробнее о lorem Ipsum

Откройте для себя
поля применение наших датчиков

Посмотреть все области3

Медицинский

Датчики температуры, влажности, расхода и т. д.

Моторы

Датчики температуры для электродвигателей и генераторов переменного тока

Резина

Датчики температуры для резиновой и пластмассовой промышленности

Энергия

Парные датчики для счетчиков электроэнергии

Трансформеры

Датчик температуры для электрических трансформаторов

Железные дороги

Датчики температуры для поездов и рельсовых транспортных средств

Обязательство

Guilcor

Более 30 лет мы занимаемся проектированием, производством и распространением датчиков температуры в различных отраслях промышленности.

Узнайте нас лучше

Нужен датчик , изготовленный на заказ?

Каждый день наши консультанты помогают вам выбрать и создать датчик, наиболее соответствующий вашим потребностям, благодаря большой гибкости, которая позволяет нам быстро реагировать и, таким образом, быть в состоянии удовлетворить все требования наших партнеров.

Процесс производства датчиков на заказ.

Определение необходимости с клиентом

Техническое предложение (Технические чертежи, Техническое описание)

Предоставление прототипов и серийных стоимости (и инструментов, если это необходимо)

Валидация прототипов

. Предсерийная валидация

Запуск серийного производства

Наличие сертификатов

Они партнер

Позвоните нам

+33 (0)2 33 61 16 70
английский — французский — немецкий — испанский

Всегда лучше сообщаем

Датчик – это элемент, который измеряет температуру. Наиболее часто используемые: Pt100, Pt1000, NTC, PTC, термопара, DS18B20, KTY.

Датчик температуры включает в себя датчик, а также все элементы вокруг него. Зонд с гладкой трубкой, например, состоит из следующих основных элементов: датчик, защитная трубка, смола, кабель, разъемы.

Датчик температуры

При выборе датчика температуры необходимо учитывать систему сбора данных и ограничения измерения. Система сбора данных может ограничивать выбор датчика. Если ваша система поддерживает только термопары или термометры сопротивления, вы не сможете использовать другие датчики.

При этом должны быть приняты во внимание ограничения измерения: диапазон измерения / желаемая точность / дрейф во времени / время отклика / электрические характеристики

Датчик температуры

При выборе датчика температуры необходимо учитывать окружающую среду и область применения. Мы не будем использовать один и тот же датчик для измерения температуры электродвигателя и температуры воздуха.

Необходимо учитывать множество параметров: Температурный диапазон / Размер / Время отклика / Связь и подключение / Электрическая изоляция / Сертификация / Индекс защиты / Крепление который лучше всего подходит для вашего приложения. Получить предложение. Если ваш запрос соответствует характеристикам одного из имеющихся на складе датчиков, мы можем предоставить его вам в течение 24/48 часов.

Среднее время доставки нашего предложения составляет 1,5 дня . Некоторые запросы могут занять больше времени, особенно для конкретных событий.

В любом случае наш отдел продаж будет информировать вас о ходе вашего предложения.

Наши датчики производятся и доставляются в течение 3-5 недель . Благодаря большим запасам комплектующих нам всегда удавалось выдерживать эти сроки, которые не менялись более 5 лет (включая период COVID-19).

Наши клиенты 50% во Франции, 40% в Европе и 10% в остальном мире. Половина нашей продукции предназначена для экспорта. Все наши торговые представители находятся во Франции и готовы ответить на ваши запросы на английском языке 9.0185, Французский , Немецкий и Испанский .

Датчик температуры Pt100 – полезная информация

Датчики температуры Pt100 очень распространены в обрабатывающей промышленности. В этом сообщении блога обсуждается много полезных и практических вещей, которые нужно знать о них, включая информацию о датчиках RTD и PRT, различных механических конструкциях Pt100, соотношении температурного сопротивления, температурных коэффициентах, классах точности и многом другом.

Некоторое время назад я писал о термопарах, поэтому я подумал, что пришло время написать о датчиках температуры RTD, особенно о датчике Pt100, который является очень распространенным датчиком температуры. Этот блог оказался довольно длинным, так как в нем много полезной информации, которой можно поделиться. Надеюсь, вам понравилось и вы чему-то научились. Давайте погрузимся в это!



Содержание

• Датчики температуры RTD
• Датчики температуры PRT
• PRT в сравнении с термопарами
• Measuring RTD/PRT sensor
  • Measurement current
  • Self-heating
• Different mechanical structures of PRT sensors
  • SPRT
  • Partially supported PRT
  • Industrial Platinum Resistance Thermometers, IPRT’s
  • Film
• Other Датчики RTD
  • Другие датчики Platinum
  • Другие датчики RTD
• Датчики Pt100
  • Температурный коэффициент
  • Pt100 (385) temperature resistance relationship
  • Other Pt100 sensors with different temperature coefficients
  • Make sure your measurement device supports your Pt100 sensor
• Pt100 accuracy (tolerance) classes
• Coefficients
  • Callendar-van Dusen
  • ITS -90
  • Steinhart-Hart
• Другие сообщения в блогах, связанные с температурой
• Продукты Beamex для калибровки температуры



Примечание по терминологии ,  широко используются как «датчик», так и «зонд»  , в этой статье я в основном использую термин «датчик».

Кроме того, используются «Pt100» и «Pt-100» , но в основном я буду использовать формат Pt100. (Да, я знаю, что IEC/DIN 60751 использует Pt-100, но я так привык писать Pt100).



Просто дайте мне эту статью в формате pdf! Нажмите на ссылку ниже, чтобы загрузить PDF:



Датчики температуры RTD

Поскольку Pt100 является датчиком RTD, давайте сначала рассмотрим, что такое датчик RTD.

Аббревиатура RTD является сокращением от « Датчик температуры сопротивления». ” Итак, это датчик температуры, в котором сопротивление зависит от температуры; при изменении температуры сопротивление датчика меняется. Таким образом, измеряя сопротивление датчика RTD, датчик RTD можно использовать для измерения температуры. Датчики RTD

чаще всего изготавливаются из сплавов платины, меди, никеля или различных оксидов металлов, и датчик Pt100 является одним из наиболее распространенных.



Датчики температуры PRT

Платина  является наиболее распространенным материалом для датчиков RTD. Платина имеет надежную, воспроизводимую и линейную зависимость термостойкости. Датчики RTD, изготовленные из платины, называются PRT , « Платиновый термометр сопротивления». ” Наиболее распространенным датчиком PRT, используемым в обрабатывающей промышленности, является датчик Pt100  . Число «100» в названии означает, что сопротивление составляет 100 Ом при температуре 0°C (32°F). Подробнее об этом позже.



ПТС по сравнению с термопарами

В предыдущем сообщении в блоге мы обсуждали термопары, которые также используются в качестве датчиков температуры во многих промышленных приложениях. Итак, в чем разница между термопарой и датчиком PRT? Вот краткое сравнение:

Термопары :

• Могут использоваться для измерения гораздо более высоких температур
• Очень прочные
• Недорогие
• 0
• 0
• 0С автономным питанием, не требует внешнего возбуждения
• Не очень точный
• Требуется компенсация холодного спая
• Удлинительные провода должны быть изготовлены из материала, подходящего для типа термопары
• Необходимо обратить внимание на однородность температуры на всех спаях в измерительной цепи
• Неоднородность проводов может привести к неожиданным ошибкам

ПТС :

• Более точные, линейные и стабильные, чем термопары
• Не требуют компенсации холодного спая
• Удлинительные провода могут быть изготовлены из меди
• Дороже термопар
• Нужен известный ток возбуждения, подходящий для типа датчика
• Более хрупкие

Термопары более короткие

3 подходит для высокотемпературных приложений и ПТС для приложений, которые требуют повышенной точности .

Дополнительную информацию о термопарах и компенсации холодного спая можно найти в этом предыдущем сообщении в блоге:

Компенсация холодного спая термопары (эталон)



Измерение датчика RTD/PRT

для измерения сопротивления. Вы можете измерить сопротивление в омах, а затем преобразовать его вручную в измерение температуры в соответствии с таблицей преобразования (или формулой) используемого типа RTD.

В настоящее время чаще используется устройство для измерения температуры или калибратор, который автоматически преобразует измеренное сопротивление в показание температуры. Для этого необходимо выбрать правильный тип RTD в устройстве (при условии, что оно поддерживает используемый тип RTD). Если выбран неправильный тип датчика RTD, это приведет к неправильным результатам измерения температуры.

Существуют различные способы измерения сопротивления. Вы можете использовать 2-, 3- или 4-проводное соединение . 2-проводное соединение подходит только для измерений с очень низкой точностью (в основном для поиска и устранения неисправностей), поскольку любое сопротивление провода или сопротивление соединения внесет ошибку в измерение.

Конечно, для некоторых термисторов с высоким импедансом, датчиков Pt1000 или других датчиков с высоким импедансом дополнительная погрешность, вызванная двухпроводным измерением, может быть не слишком значительной.

Любые обычные технологические измерения должны выполняться с использованием 3-х или 4-х проводных измерений.

Например, стандарт IEC 60751 указывает, что любой датчик с точностью выше класса B должен измеряться с использованием 3-х или 4-х проводного измерения. Подробнее о классах точности далее в этой статье.

Просто не забудьте использовать 3-х или 4-х проводное измерение, и все готово.

Дополнительную информацию об измерении сопротивления с помощью 2, 3 и 4 проводов можно найти в сообщении блога ниже:

Измерение сопротивления; 2-х, 3-х или 4-х проводное подключение — как это работает и что использовать?



Измеряемый ток

Как более подробно объясняется в сообщении блога, ссылка на которое приведена выше, когда устройство измеряет сопротивление, оно посылает небольшой точный ток через резистор, а затем измеряет падение напряжения. генерируется над ним. Затем можно рассчитать сопротивление, разделив падение напряжения на силу тока в соответствии с законом Ома (R=U/I).

Если вас интересует более подробная информация о законе Ома, ознакомьтесь с этой записью в блоге:

Закон Ома – что это такое и что о нем должен знать приборчик



Самонагрев

Когда измерительный ток проходит через датчик RTD, он также слегка нагревается. Это явление называется самонагревом . Чем выше ток измерения и чем дольше он включен, тем больше будет греться датчик. Структура датчика и его тепловое сопротивление окружающей среде также будут иметь большое влияние на самонагрев. Совершенно очевидно, что такой самонагрев датчика температуры вызовет небольшую погрешность измерения.

Измеряемый ток обычно не превышает 1 мА при измерении датчика Pt100, но может достигать 100 мкА или даже меньше. В соответствии со стандартами, такими как IEC 60751, самонагревание не должно превышать 25 % спецификации допуска датчика.



Механические конструкции датчиков PRT

Датчики PRT, как правило, являются очень хрупкими инструментами, и, к сожалению,  точность почти без исключения обратно пропорциональна механической прочности . Чтобы быть точным термометром, платиновая проволока внутри элемента должна иметь возможность максимально свободно сжиматься и расширяться при изменении температуры, чтобы избежать напряжения и деформации. Недостатком является то, что такой датчик очень чувствителен к механическим ударам и вибрации.



Стандартный платиновый термометр сопротивления (SPRT)

Стандартный платиновый термометр сопротивления (SPRT) Датчики представляют собой высокоточные приборы для реализации ITS-90 температурная шкала между фиксированными точками. Они изготовлены из очень чистой (α = 3926 x 10 ^-3 °C ^-1 ) платины, а опора для проволоки спроектирована таким образом, чтобы проволока была максимально свободной от деформации. «Руководство по реализации ITS-90», опубликованное Международным бюро мер и весов (BIPM), определяет критерии, которым должны соответствовать датчики SPRT. Другие датчики не являются и не должны называться SPRT. Существуют датчики в стеклянной, кварцевой и металлической оболочке для различных применений. SPRT чрезвычайно чувствительны к любым видам ускорения, таким как незначительные толчки и вибрации, что ограничивает их использование лабораториями, требующими измерений с очень высокой точностью.



Частично поддерживаемые ПТС

Частично поддерживаемые ПТС  являются компромиссом между характеристиками термометра и механической прочностью. Наиболее точные ПТС часто называют сенсорами Secondary Standard или Secondary Reference . Эти датчики могут иметь некоторые конструкции из SPRT, а качество проволоки может быть таким же или очень близким. Благодаря некоторой проволочной опоре они менее хрупкие, чем SPRT, и даже могут использоваться в полевых условиях при осторожном обращении, обеспечивая превосходную стабильность и низкий гистерезис.



Промышленные платиновые термометры сопротивления, IPRT

При увеличении проволочной опоры повышается механическая прочность, но при этом увеличивается напряжение из-за дрейфа и проблемы с гистерезисом. Полностью поддерживаемые промышленные платиновые термометры сопротивления (IPRT) (IPRT) имеют еще большую опору для проводов и обладают очень высокой механической прочностью. Провод полностью герметизирован керамикой или стеклом, что делает его очень устойчивым к вибрации и механическим ударам. Недостатком является гораздо более низкая долговременная стабильность и большой гистерезис, поскольку чувствительная платина связана с подложкой, которая имеет другие характеристики теплового расширения.

Пленка PRT

Пленка За последние годы PRT претерпели значительные изменения, и теперь доступны более совершенные. Они бывают разных форм для разных приложений. Платиновая фольга напыляется на выбранную подложку; сопротивление элемента часто регулируется лазером до желаемого значения сопротивления и в конечном итоге герметизируется для защиты. В отличие от проволочных элементов, тонкопленочные элементы упрощают автоматизацию производственного процесса, что часто делает их дешевле, чем проволочные элементы. Преимущества и недостатки, как правило, такие же, как у полностью поддерживаемых проволочных элементов, за исключением того, что пленочные элементы часто имеют очень низкую постоянную времени, что означает, что они очень быстро реагируют на изменения температуры. Как упоминалось ранее, некоторые производители разработали методы, которые лучше сочетают производительность и надежность.



Другие датчики RTD

Другие платиновые датчики

Хотя Pt100 является наиболее распространенным платиновым датчиком RTD/PRT, существует несколько других, таких как Pt25, Pt50, Pt200 и Pt500. Основное различие между этими датчиками довольно легко догадаться; это сопротивление датчика при 0°C, указанное в названии. Например, датчик Pt1000 имеет сопротивление 1000 Ом при 0°C. Температурный коэффициент также важно знать, так как он влияет на сопротивление при других температурах. Если это Pt1000 (385), это означает, что его температурный коэффициент равен 0,00385°C.



Другие датчики RTD

Хотя платиновые датчики являются наиболее распространенными, существуют также датчики RTD, изготовленные из других материалов, включая никель, никель-железо и медь. Обычные никелевые датчики включают Ni100 и Ni120, примером никелево-железного датчика является Ni-Fe 604 Ом, а распространенным медным датчиком является Cu10. Каждый из этих материалов имеет свои преимущества в определенных областях применения. Общими недостатками являются довольно узкий диапазон температур и подверженность коррозии по сравнению с благородным металлом платиной.

Датчики RTD также могут быть изготовлены из других материалов, таких как золото, серебро, вольфрам, родий-железо или германий. Они превосходны в некоторых приложениях, но очень редко встречаются в обычных промышленных операциях.

Поскольку сопротивление датчика RTD зависит от температуры, мы также можем включить в эту категорию все общие датчики с положительным температурным коэффициентом (PTC) и отрицательным температурным коэффициентом (NTC). Примерами этого являются термисторы и полупроводники, которые используются для измерения температуры. Датчики NTC особенно часто используются для измерения температуры.



Нужен перерыв? Загрузите эту статью в формате pdf, чтобы прочитать ее, когда у вас будет больше времени — просто нажмите на картинку ниже.

Датчики PT100

Коэффициент температуры

Наиболее распространенным датчиком RTD в отрасли процесса является датчик PT100, который имеет сопротивление 100 100 Ом по AT 0 ° C (325 (325 (325 (325. .

При таком же логическом обозначении датчик Pt200 имеет сопротивление 200 Ом, а датчик Pt1000 — 1000 Ом при 0°C (32°F).

Сопротивление датчика Pt100 (и других датчиков Pt) при более высоких температурах зависит от версии датчика, так как существует несколько различных датчиков с немного отличающимися температурными коэффициентами. В мире наиболее распространена версия 385. Если коэффициент не указан, он обычно равен 385.

Температурный коэффициент (обозначается греческой буквой Alpha => α) датчика Pt100 представляет собой разницу между сопротивлением при 100°C и 0°C, деленную на сопротивление при 0°С, умноженное на 100°С.

Формула довольно проста, но звучит немного сложно при написании, поэтому давайте рассмотрим ее как формулу:



Где:

α = температурный коэффициент

R100 = сопротивление при 100°C

R0 = сопротивление при 0°C



Давайте рассмотрим пример, чтобы убедиться, что все понятно:

Pt100 имеет сопротивление 100,00 Ом при 0°C и сопротивление 138,51 Ом при 100°C . Температурный коэффициент можно рассчитать по следующему уравнению:





Получаем результат 0,003851 /°C.

Или, как часто пишут: 3,851 x 10 ^-3 °C ^-1

Часто эту цифру округляют и датчик обозначают как «385» датчик Pt100.

Это также температурный коэффициент, указанный в стандарте IEC 60751:2008.



Температурный коэффициент чувствительного элемента в большей степени зависит от чистоты платины, из которой изготовлен провод. Чем чище платина, тем выше значение альфа. В настоящее время не проблема получить очень чистый платиновый материал. Для производства датчиков, соответствующих кривой температуры/сопротивления IEC 60751, чистая платина должна быть смешана с подходящими примесями, чтобы снизить значение альфа до 3,851 x 10 ^-3 °C ^-1 .

Значение альфа появилось, когда точка плавления (≈0 °C) и точка кипения (≈100 °C) воды использовались в качестве эталонных температур , но оно по-прежнему используется для определения марки платиновой проволоки. Поскольку точка кипения воды на самом деле является лучшим высотомером, чем точка отсчета температуры, другим способом определения чистоты проволоки является отношение сопротивления в точке галлия (29,7646 ° C), которая является определенной фиксированной точкой на температурной шкале ITS-90. . Это отношение сопротивления обозначается греческой буквой ρ (ро).





Типичное значение ρ для датчика 385 составляет 1,115817, а для SPRT – 1,11814. На практике старая добрая альфа во многих случаях оказывается наиболее удобной, но может быть и анонсирована ро.

PT100 (385) Соотношение температурной сопротивления

На графике ниже, вы можете увидеть, как сопротивление датчика PT100 (385).0002

Глядя на них, вы можете видеть, что зависимость сопротивления от температуры датчика Pt100 не является идеально линейной, а несколько изогнута.



В таблице ниже показаны численные значения зависимости температуры Pt100 (385) от сопротивления в нескольких точках: , но в мире существуют разные стандарты. Это также относится к датчикам Pt100. Со временем было установлено несколько различных стандартов. В большинстве случаев имеется лишь относительно небольшая разница в температурном коэффициенте.



As a practical example, the standards that we have implemented in Beamex temperature calibrators include the following:

• IEC 60751
• DIN 43760
• ASTM E 1137
• JIS C1604-1989 alpha 3916, JIS C 1604- 1997
• SAMA RC21-4-1966
• GOCT 6651-84, GOST 6651-94
• MINCO TABLE 16-9
• EDISON CRUVE #7

. Конечно, наверняка.0185

Преимущество стандартных датчиков Pt100 заключается в том, что каждый датчик должен соответствовать спецификациям, и вы можете просто подключить его к своему измерительному устройству или калибратору, и он будет измерять собственную температуру так точно, как это определено в спецификациях (датчик + измерительное устройство). Датчики в процессе должны быть взаимозаменяемы без калибровки, по крайней мере, для менее критичных измерений. Тем не менее, рекомендуется проверять датчик при какой-либо известной температуре перед использованием.

В любом случае, поскольку различные стандарты имеют немного разные спецификации для датчика Pt100, важно, чтобы устройство, которое вы используете для измерения датчика Pt100, поддерживало правильный температурный коэффициент. Например, если ваше измерительное устройство поддерживает только Alpha 385, а вы используете датчик с Alpha 391, в измерении будет некоторая ошибка. Эта ошибка существенна? В этом случае (385 против 391) погрешность составит примерно 1,5°C при 100°C. Так что я думаю, что это важно. Разумеется, чем меньше разница между температурными коэффициентами, тем меньше будет погрешность.

Поэтому убедитесь, что ваше измерительное устройство RTD поддерживает используемый вами датчик Pt100. Чаще всего, если Pt100 не имеет индикации температурного коэффициента, это датчик 385.

В качестве практического примера калибратор и коммуникатор Beamex MC6 поддерживает следующие датчики Pt100 (температурный коэффициент в скобках), основанные на различных стандартах: Pt100 (391)

Pt100 (3926)

Pt100 (3923)



Классы точности (допуска) Pt100

Датчики Pt100 доступны в различных классах точности, наиболее распространенными из которых являются C 1 8 AA90, 9018 определены в стандарте IEC 60751. Стандарты определяют своего рода идеальный датчик Pt100, к которому стремятся производители. Если бы можно было построить идеальный датчик, классы допуска не имели бы значения.

Поскольку датчики Pt100 нельзя настроить для компенсации погрешностей, вам следует приобрести датчик с подходящей точностью для вашего приложения. Ошибки датчиков можно исправить в некоторых измерительных приборах с помощью определенных коэффициентов, но об этом позже.

Значения точности (допуска) различных классов точности (согласно IEC 60751:2008):



Существуют также так называемые классы точности 1/3 DIN и 1/10 DIN Pt100. Это были стандартизированные классы, например, в стандарте DIN 43760:1980-10, который был отозван в 1987 году, но они не определены в более позднем стандарте IEC 60751 или его двоюродном брате на немецком языке DIN EN 60751. Допуск этих датчиков основан на Датчик класса точности В, но фиксированная часть погрешности (0,3°С) делится на заданное число (3 или 10). Тем не менее, эти термины являются устоявшейся фразой, когда речь идет о Pt100, поэтому мы будем использовать их и здесь. Классы точности этих датчиков:



И, конечно же, производитель датчиков может производить датчики со своими собственными классами точности. Раздел 5.1.4 стандарта IEC 60751 определяет, как должны быть выражены эти специальные классы допусков.

Формулы трудно сравнивать, поэтому в таблице ниже классы точности рассчитаны в зависимости от температуры (°C): низкий допуск 0,03 °С при 0 °С, фактически лучше класса А только в узком диапазоне -40…+40 °С.



На приведенном ниже рисунке показана разница между этими классами точности:



 Обратите внимание: некоторые производители используют 1/3 и 1/10, чтобы разделить также погрешность считывания точности датчика. В этом случае эти датчики намного более точны, чем описанные ранее, где была разделена только точность при 0 °C.



Коэффициенты

Классы точности обычно используются в промышленных датчиках RTD, но когда речь идет о наиболее точных эталонных датчиках PRT (SPRT, вторичные эталоны и т. д.), эти классы точности больше не действительны. Эти датчики были сделаны как термометры, насколько это возможно, для этой цели, а не для соответствия какой-либо стандартной кривой. Это очень точные датчики с очень хорошей долговременной стабильностью и очень низким гистерезисом, но каждый датчик уникален, поэтому каждый датчик имеет немного другое соотношение температуры/сопротивления. Эти датчики не следует использовать без собственных специфических коэффициентов. Вы можете найти общие коэффициенты CvD для SPRT, но это испортит производительность, за которую вы заплатили. Если вы просто подключите вторичный датчик PRT на 100 Ом, такой как Beamex RPRT, к устройству, измеряющему стандартный датчик Pt100, вы можете получить неверный результат на несколько градусов. В некоторых случаях это не обязательно имеет значение, но в других случаях это может быть разница между лекарством и токсином.

Подводя итог: эталонные датчики PRT всегда должны использоваться с соответствующими коэффициентами.



Как упоминалось ранее, датчики RTD нельзя «настроить» для правильного измерения. Вместо этого необходимо выполнить коррекцию в устройстве (например, калибраторе температуры), которое используется для измерения датчика RTD.

Для того, чтобы узнать коэффициенты, датчик должен быть сначала очень точно откалиброван. Калибровка обеспечивает коэффициенты для желаемого уравнения, которые можно использовать для представления характеристического отношения сопротивления/температуры датчика. Использование коэффициентов скорректирует измерения датчика и обеспечит точность измерений. Существует несколько различных уравнений и коэффициентов для расчета сопротивления датчика температуре. Это, вероятно, самые распространенные:



Callendar-van Dusen

• В конце 19   века Каллендар ввел простое квадратное уравнение, описывающее поведение сопротивления/температуры платины. Позже ван Дузен выяснил, что ниже нуля нужен дополнительный коэффициент. Оно известно как уравнение Каллендара-Ван Дузена (CvD). Датчики alpha 385 часто не уступают ITS-90, особенно когда диапазон температур не очень широк. Если в вашем сертификате указаны коэффициенты R ₀ , A, B, C, это коэффициенты для уравнения CvD стандартной формы IEC 60751. Коэффициент C используется только при температуре ниже 0 °C, поэтому он может отсутствовать, если датчик не был откалиброван при температуре ниже 0 °C. Коэффициенты также могут быть R ₀ , α, δ и β. Они соответствуют исторически используемой форме уравнения CvD, которая используется до сих пор. Несмотря на то, что по сути это одно и то же уравнение, их письменная форма и коэффициенты различны.



ИТС-90

• ITS-90 — это температурная шкала, а не эталон. Уравнение Каллендара-Ван Дузена было основой предыдущих шкал 1927, 1948 и 1968 годов, но ITS-90 привнесла существенно другую математику. Функции ITS-90 должны использоваться при реализации температурной шкалы с использованием SRPT, но многие PRT с более низким альфа-каналом также выигрывают от этого по сравнению с CvD, особенно когда диапазон температур широк (охватывает сотни градусов). Если в вашем сертификате указаны такие коэффициенты, как RTPW или R(0,01), a4, b4, a7, b7, c7, они являются коэффициентами для ITS-9.0 функций отклонения. В документе ITS-90 не указаны числовые обозначения для коэффициентов или поддиапазонов. Они представлены в Техническом примечании NIST 1265 «Руководство по реализации Международной температурной шкалы 1990 года» и получили широкое распространение. Количество коэффициентов может варьироваться, а поддиапазоны пронумерованы от 1 до 11.
  • RTPW, R(0,01 °C) или R(273,16 K) — сопротивление датчика в тройной точке воды 0,01 °C
  • a4 и b4 — коэффициенты ниже нуля, также может быть a _bz и b _bz означают «ниже нуля», или просто a и b
  • a7, b7 и c7 являются коэффициентами выше нуля, также могут быть a _az , b _az и c _{az 9089 означают выше нуля», или a, b и c}



Стейнхарта-Харта

• Если ваш датчик является термистором, у вас может быть сертификат Коэффициенты уравнения Стейнхарта-Харта. Термисторы сильно нелинейны, и уравнение логарифмическое. Уравнение Стейнхарта-Харта широко заменило более раннее бета-уравнение. Обычно это коэффициенты А, В и С, но может быть и коэффициент D или другие, в зависимости от варианта уравнения. Коэффициенты обычно публикуются производителями, но их также можно подобрать.



Определение коэффициентов датчика

Когда датчик Pt100 отправляется в лабораторию для калибровки и настройки, необходимо правильно выбрать точки калибровки. Всегда требуется точка 0 °C или 0,01 °C. Само значение необходимо для настройки, но обычно точка льда (0 °C) или тройная точка водяных ячеек (0,01 °C) используются для контроля стабильности датчика и измеряются несколько раз во время калибровки. Минимальное количество точек калибровки такое же, как и количество коэффициентов, которые должны быть подобраны. Например, для штуцера ИТС-90 коэффициентов a4 и b4 ниже нуля, для решения двух неизвестных коэффициентов необходимы как минимум две известные отрицательные точки калибровки. Если поведение датчика хорошо известно лаборатории, в этом случае может быть достаточно двух точек. Тем не менее, рекомендуется измерять больше точек, чем это абсолютно необходимо, потому что нет другого способа, которым сертификат может сказать, как датчик ведет себя между точками калибровки. Например, подгонка CvD для широкого диапазона температур может выглядеть хорошо, если у вас только две или три точки калибровки выше нуля, но может быть систематическая остаточная ошибка в несколько сотых градуса между точками калибровки, которую вы вообще не увидите. . Это также объясняет, почему вы можете найти разные погрешности калибровки для CvD и ITS-9.0 для одного и того же датчика и точно таких же точек калибровки. Неопределенности измеренных точек не отличаются, но к общей неопределенности обычно добавляются остаточные погрешности различных подгонок.



Загрузите бесплатный информационный документ

Загрузите наш бесплатный информационный документ о датчиках температуры Pt100, щелкнув изображение ниже:



Другие сообщения в блогах, связанные с температурой

Если вас интересует температура и калибровка вы можете найти эти другие сообщения в блоге интересными:

• Thermocouple Cold (ссылка) Компенсация соединения
• . Преобразователь температуры RTD HART
• Погрешность измерения: погрешность калибровки для манекенов — Часть 1



Продукты для калибровки температуры Beamex

Ознакомьтесь с новым калибратором температуры Beamex MC6-T. Идеальный инструмент для калибровки датчика Pt100 и многого другого. Нажмите на картинку ниже, чтобы узнать больше:



Пожалуйста, проверьте, какие другие продукты для калибровки температуры предлагает Beamex, нажав кнопку ниже:



И, наконец, спасибо, Тони!

И, наконец, особая благодарность  Г-н Тони Алатало , руководитель нашей аккредитованной лаборатории калибровки температуры на заводе Beamex. Тони предоставил много помощи и подробной информации для этого сообщения в блоге.



Наконец-то подписывайтесь!

Если вам нравятся эти статьи, подпишитесь на этот блог, введя свой адрес электронной почты в поле «Подписаться» в правом верхнем углу страницы. Вы будете уведомлены по электронной почте, когда появятся новые статьи.





Какой датчик: Pt100, Pt1000 или NTC?

10.12.2015 | Роланд Сакс

В частности, в машиностроительной промышленности меня часто спрашивают, какой измерительный элемент им подходит. Именно поэтому я хочу объяснить в этой статье различия между наиболее часто используемыми датчиками Pt100, Pt1000 и NTC. Более подробно о менее используемых измерительных элементах Ni1000 и датчиках KTY я расскажу в сравнении в конце этой статьи.

Области применения Pt100, Pt1000 и NTC

Термометры сопротивления на основе Pt100, Pt1000 (положительный температурный коэффициент PTC) и NTC (отрицательный температурный коэффициент) используются повсеместно в промышленных измерениях температуры, где измеряются низкие и средние температуры . В обрабатывающей промышленности почти исключительно используются датчики Pt100 и Pt1000. Однако в машиностроении часто используется NTC – не в последнюю очередь из соображений экономии. Поскольку датчики Pt100 и Pt1000 изготавливаются по тонкопленочной технологии, содержание платины может быть сведено к минимуму. В результате разница в цене по сравнению с NTC может быть уменьшена до такой степени, что переход с NTC на Pt100 или Pt1000 станет интересным для средних объемов. Тем более, что платиновые измерительные резисторы имеют значительные преимущества по сравнению с отрицательными температурными коэффициентами.

Преимущества и недостатки различных датчиков

Преимущество платиновых элементов Pt100 и Pt1000 состоит в том, что они соответствуют международным стандартам (IEC 751 / DIN EN 60 751). Стандартизация полупроводниковых элементов, таких как NTC, невозможна из-за специфических для материала и производства критериев. По этой причине их взаимозаменяемость ограничена. Другими преимуществами платиновых элементов являются: лучшая долговременная стабильность и лучшее поведение при температурных циклах, более широкий диапазон температур, а также высокая точность и линейность измерений. Высокая точность измерения и линейность также возможны с NTC, но только в очень ограниченном диапазоне температур. В то время как тонкопленочные датчики Pt100 и Pt1000 подходят для температур до 500°C, стандартные датчики NTC можно использовать для температур до прибл. 150°С.

Влияние линии питания на измеренное значение

Сопротивление провода влияет на измеренное значение 2-проводных датчиков температуры и должно учитываться. Для медного кабеля с поперечным сечением 0,22 мм2 применяется следующее ориентировочное значение: 0,162 Ом/м → 0,42 °C/м для Pt100. В качестве альтернативы можно выбрать версию с датчиком Pt1000, при котором влияние питающей линии (при 0,04 °C/м) меньше в 10 раз. Влияние сопротивления вывода по сравнению с базовым сопротивлением R25 для NTC измерительный элемент гораздо менее заметен. Из-за наклонной кривой характеристики NTC влияние более высоких температур непропорционально возрастает в случае более высоких температур.

Заключение

В случае больших количеств использование датчиков NTC по-прежнему оправдано по соображениям стоимости. Для небольших и средних партий я рекомендую использовать платиновый измерительный резистор. Использование Pt1000, изготовленного по тонкопленочной технологии, является идеальным компромиссом между стоимостью, с одной стороны, и точностью измерения, с другой. В следующей таблице я собрал для вас обзор сильных и слабых сторон различных измерительных элементов:

Сильные и слабые стороны различных датчиков	НТЦ	Pt100	PT1000	Ni1000	КТУ
Диапазон температур	–	++	++	+	–
Точность	–	++	++	+	–
Линейность	–	++	++	+	++
Долговременная стабильность	+	++	++	++	+
Международные стандарты	–	++	++	+	–
Температурная чувствительность (dR/dT)	++	–	+	+	+
Влияние линии подачи	++	–	+	+	+

Кривые характеристик Pt100, Pt1000, NTC, KTY и Ni1000

Кривые характеристик различных измерительных элементов можно увидеть в следующем обзоре:

Характеристики различных датчиков



Примечание
Наши датчики температуры для машиностроительной промышленности доступны со всеми распространенными измерительными элементами. Дополнительную информацию можно найти на веб-сайте WIKA.

Узнайте больше о функциональности термометров сопротивления с датчиками Pt100 и Pt1000 в следующем видео:0069 Термометр сопротивления

Температура

Термопара

---

Оставить комментарий

© 2022 WIKA Alexander Wiegand SE & Co. KG

Датчики температуры PTC RTD | Температура | Датчики

Ключевое слово/деталь №	Проверить наличие/Купить сейчас	Перекрестная ссылка Деталь №

Мой Вишай |

Язык Английский 简体中文 日本語

Products » Sensors » Temperature » PTC Temperature Sensors RTD

• PTC Temperature Sensors RTD
• Design Tools
• Document Library
• Press Releases
• Product Videos

Show 102550100 entries

Click the buttons to sort the table between восходящий, нисходящий и выключенный. Отфильтруйте, щелкнув и перетащив или щелкнув, удерживая клавишу Ctrl, чтобы выбрать несколько элементов.

PTS AT	Enlarge	Temperature Dependent Platinum Thin Film Chip Resistor (RTD)	100	1000	0	0.3		3850	-55	175
PTS ATAU	Увеличить	Температурно-зависимый платиновый тонкопленочный чип-резистор (RTD)	100	1000	0, 01062		3850	-55	175
PTS Series	Enlarge	Temperature Dependent Platinum Thin Film Chip Resistor (RTD)	100	1000	0	0. 3		3850	-55	155
TFPT	Enlarge	SMD PTC — Nickel Thin Film Linear Thermistors	5	10K	25		0.5	4110	-55	150
TFPTL	Enlarge	Radial Leaded PTC — Nickel Thin Film Linear Thermistors	100	5K	25		1	4110	-55	150

Термисторные датчики PTC — тройные

Артикул

GR_TK_PTCD_NL

Термисторный датчик PTC отличается тем, что его сопротивление изменяется в зависимости от температуры. В области около номинальной температуры сопротивление изменяется от примерно 250 Ом до более 4000 Ом. Вы можете подключить датчик термистора PTC к реле PTC. Это реле отключает устройство (электродвигатель). Тройной датчик термистора PTC состоит из трех резисторов PTC, соединенных вместе, с двумя соединительными проводами и тефлоновой изолирующей крышкой.

Перейти в конец галереи изображений

Перейти к началу галереи изображений

Номер артикула	Название продукта	Бестельгроотте	Энхейд	Прейс	Склад	Кол-во
Т. СТМ.100.ДС	PTC-термисторный датчик STM.100.DS	1	1-й	7,76 €	Ограниченный запас По требованию
Т. СТМ.110.ДС	PTC-термисторный датчик STM.110.DS	1	1-й	7,76 €	Ограниченный запас По требованию
Т. СТМ.120.ДС	PTC-термисторный датчик STM.120.DS	1	1-й	7,76 €	Ограниченный запас По требованию
Т. СТМ.130.ДС	PTC-термисторный датчик STM.130.DS	1	1-й	7,76 €	Ограниченный запас По требованию
Т. СТМ.140.ДС	PTC-термисторный датчик STM.140.DS	1	1-й	7,76 €	Ограниченный запас По требованию
Т. СТМ.150.ДС	PTC-термисторный датчик STM.150.DS	1	1-й	7,76 €	Ограниченный запас По требованию
Т. СТМ.155.ДС	PTC-термисторный датчик STM.155.DS	1	1-й	7,76 €	Ограниченный запас По требованию
Т. СТМ.160.ДС	PTC-термисторный датчик STM.160.DS	1	1-й	7,76 €	Ограниченный запас По требованию
Т. СТМ.170.ДС	PTC-термисторный датчик STM.170.DS	1	1-й	7,76 €	Ограниченный запас По требованию
Т. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
