Усилитель мощности звуковой частоты на микросхеме TDA2050 класса AB
TDA2050 (усилитель класса AB)Тест, обзор, осциллограммы
Усилитель
мощности звуковой частоты на
микросхеме TDA2050 класса
AB (1×32 W) — вечная молодость классической технологии!
Обзор посвящен одноплатному усилителю мощности звуковой частоты (УМЗЧ, УНЧ) класса AB на основе микросхемы TDA2050 номинальной мощностью 1×32 Вт.
В обзоре будут приведены технические характеристики микросхемы усилителя низкой частоты TDA2050, кратко разобрана схемотехника тестируемого одноплатного усилителя, показаны осциллограммы работы усилителя, а также сделаны полезные выводы и критические замечания.
Купить плату усилителя на основе TDA2050 можно на Алиэкспресс, например, здесь
Цена на дату обзора — около $3.5 с учётом доставки.
(усилитель низкой частоты на TDA2050 и схема его подключения; изображение с официального сайта AliExpress)
Небольшие пояснения к схеме подключения платы.
Ключевой элемент платы, усилитель мощности TDA2050, может работать как с однополярным, так и с двухполярным питанием.
Поскольку эта плата рассчитана на однополярный источник питания, то контакты «Power IN-«, «Audio IN-» и «Speaker-» соединены вместе, это — «Земля».
Усилитель (микросхема) TDA2050 — технические характеристики:
| Вариант подключения TDA2050 | Однополярное питание | Двухполярное питание |
| Максимальная выходная мощность на канал (RMS)* | 32 Вт (VS = 44 V, RL = 8 Ohm) | 32 Вт (VS = ±22, V RL = 8 Ohm) |
| Номинальное напряжение питания |
9. ..50 В |
±4.5…±25 В |
| Максимально-допустимый пиковый ток выхода | 5 А | 5 А |
| Рекомендуемое сопротивление нагрузки | 4…8 Ом | 4…8 Ом |
| Коэффициент нелинейных искажений | < 0.5% (PO = 0.1…24 W, RL = 4 Ohm) | |
| Шум, приведённый ко входу | 10 мкВ (макс.), 4…5 мкВ (тип) | 10 мкВ (макс.), 4…5 мкВ (тип) |
| Полоса пропускания | 20 Гц — 80 кГц | 20 Гц — 80 кГц |
Примечание:
* RMS (Rated Maximum Sinusoidal) — Максимальная (предельная)
синусоидальная мощность — мощность, при которой усилитель или колонка
может работать в течение одного часа без физического повреждения.
В дополнение к этим параметрам надо сказать, что максимальная мощность микросхемы может доходить до 35 Вт, но при нагрузке 4 Ом и коэффициенте нелинейных искажений 10%, что вряд ли заинтересует пользователей.
Нижнюю границу полосы пропускания (20 Гц) производитель микросхемы указал чисто формально. Фактически микросхема представляет собой низкочастотный операционный усилитель и может использоваться в качестве усилителя постоянного напряжения с полосой частот от 0 Гц.
Микросхема выпускается в двух модификациях в зависимости от направления изгиба выводов: TDA2050V — с вертикальной ориентацией (как в тестируемой версии) и TDA2050H — с горизонтальной ориентацией.
Эта микросхема имеет
глубокую историю (выпускается уже около 20 лет) и позитивную репутацию,
что и позволило ей столь долгое время оставаться актуальной.
Её историческая предшественница, TDA2030, имеет ещё более древнюю историю и совместима с TDA2050 по выводам, но имеет меньшую мощность.
Полностью все характеристики и типовая схема включения TDA2050 с однополярным и двухполярным питанием указаны в техническом описании (datasheet) TDA2050 (PDF, 3.2 Mb).
Теперь —
углубимся в практику и обратимся к внешнему виду тестируемого
усилителя.
Внешний вид и конструкция одноплатного одноканального усилителя класса AB на микросхеме TDA2050 с однополярным питанием
Никакой
документации в комплекте усилителя не было, но осмотр показал полное
совпадение схемы с той, которая приведена в datasheet
на микросхему для варианта с однополярным питанием; добавлен
только переменный резистор регулировки громкости.
Со схемой, приведённой в datasheet, совпадает даже нумерация резисторов. Нумерация конденсаторов, вероятно, тоже совпадает; но она на плате расположена под конденсаторами и различить её невозможно.
Посмотрим на плату усилителя в двух наклонно-диагональных ракурсах:
(кликнуть для увеличения, откроется в новом окне)
Вид с противоположной диагонали:
Здесь надо обратить внимание на несколько моментов.
Микросхема
прикреплена к теплоотводу через прокладку. Это означает, что теплоотвод изолирован и на нём не будет того потенциала, который есть на
металлической части микросхемы. В данном случае это — потенциал «Земли»,
но в двухполярном варианте это был бы потенциал источника отрицательного
питания.
Все внешние подключения осуществляются без помощи пайки — с помощью клеммников под винт.
Задняя сторона платы:
Площадь радиатора составляет около 59 кв. см. Это — не так уж и много с учетом того, что с древних времён считается соответствующей манерам хорошего тона площадь в 10 кв. см на каждый Ватт рассеиваемой мощности.
Обратная сторона платы:
Обратная сторона платы почти полностью покрыта слоем металлизации, соединённым с «землёй» — это очень полезно для защиты от помех.
К сожалению, флюс отмыт не очень хорошо. Но мешать работе УНЧ это не должно.
В нижних
углах платы видны отверстия для прикрепления платы в используемой
конструкции.
В середине платы внизу видны 5 отверстий, расположенных под радиатором теплоотвода для улучшения циркуляции воздуха.
Сам радиатор закреплён на плате с помощью двух штырьков, припаянных к плате.
В следующей
главе разберём, что к чему и зачем на этой плате усилителя.
Схемотехника одноплатного одноканального усилителя класса AB на микросхеме TDA2050 с однополярным питанием
Перед анализом схемы посмотрим на плату усилителя вертикально сверху:
Здесь
отметим, что регулятор громкости припаян слегка кривовато. При наличии паяльника и «прямых рук» это —
легко поправимо.
Теперь посмотрим на схему усилителя из даташит на микросхему TDA2050 (по сравнению с ней на плате добавлен только переменник регулировки громкости):
схема включения TDA2050 с однополярным питанием
Теперь — пробежимся по основным элементам платы.
1. R1, R2, C2 — схема создания искусственной средней точки питания (при двухполярном питании не требуется).
2. C3, C5 — блокировочные конденсаторы по питанию.
3.
R5, C4, R4 —
отрицательная обратная связь с выхода на инвертирующий вход
TDA2050. Задаёт коэффициент усиления схемы.
Рассчитывается как R5/R4 + 1, и в данном случае
составляет 33.4.
Конденсатор C4 предотвращает смещение
уровня на инвертирующем входе относительно середины питания и заодно
ограничивает полосу пропускания снизу.
В данном случае полоса цепи
обратной связи по уровню -3 дБ составляет около 11 Гц, что не будет
критичным. Этот конденсатор должен
присутствовать и в схеме с двухполярным питанием; иначе, из-за усиления
постоянной составляющей возможно сильное смещение нуля на выходе.
4. Цепь R6C6 служит для предотвращения самовозбуждения усилителя.
5.
C7 —
конденсатор развязки между выходом микросхемы TDA2050
и нагрузкой. Необходим для предотвращения попадания постоянного
напряжения с выхода микросхемы (равно половине питания) в нагрузку.
Этот конденсатор попутно выполняет зловредную функцию: «режет»
низкие частоты.
При нагрузке 4 Ом частота среза по уровню -3 дБ составит 40 Гц, при
нагрузке 8 Ом — 20 Гц.
При двухполярном питании этот конденсатор не требуется.
Испытания УНЧ на микросхеме TDA2050
При
измерениях использовались лабораторный блок питания
LW-K3010D (обзор) и
DDS-генератор сигналов
FY6800 (обзор).
Номинально источник питания может отдавать напряжение 30 В при токе до 10 А, но по
факту напряжение может может составлять до 32 В.
Сначала было замерено потребление усилителя без подачи сигнала с
установленным в «ноль» регулятором громкости.
Ток потребления холостого хода менялся в зависимости от
напряжения питания и составлял следующие значения:
9 В — 14.5 мА
12 В — 15.6 мА,
20 В — 17.5 мА,
32 В — 19.6 мА.
Такие значения тока покоя — очень небольшие.
Шумы усилителя оказались очень малы и практически не заметны. Но надо отметить, что ручка регулятора громкости собирает наводки «из воздуха», поэтому желательно корпус этого переменника заземлить.
Малосигнальные испытания (амплитуда на выходе до 2 В, нагрузка 4 Ом)
Испытания
проводились при напряжении питания 32 В.
Синус 20 кГц:
Синус — практически идеальный.
Повышаем частоту — синус 100 кГц:
На частоте 100 кГц заметны небольшие неровности вблизи перехода отрицательного спада через ноль. Также немного упала амплитуда.
Повышаем частоту до 200 (!) кГц:
Неровности уже очень хорошо заметны; они принимают выраженную пилообразную форму.
Этот же сигнал, растянутый по горизонтали:
Искажения
видны уже очень хорошо, но они находятся далеко за пределами слышимого
диапазона.
То есть, этих страшных зазубрин совсем не надо пугаться.
🙂
Несколько слов о происхождении таких несимметричных искажений (только на спаде, на подъёме их нет).
Они связаны с тем, что в усилителях на обычных биполярных транзисторах все транзисторы усилителя не могут быть одной и той же полярности (n-p-n), в схеме должен быть хотя бы один транзистор другой полярности (p-n-p).
Транзисторы разных типов проводимости формируются на кристалле микросхемы по-разному. Чаще всего транзисторы p-n-p формируются в виде т.н. «боковых» транзисторов.
По этой причине эти транзисторы по-разному ведут себя в предельных режимах и возникают несимметричные искажения в разных полуволнах или на разных фронтах.
По итогам
этой части испытаний можно сказать, что полоса пропускания усилителя в
области высоких частот составила чуть более 200 кГц, что значительно
превышает требования к аппаратуре высокого класса.
Теперь переходим на прямоугольный сигнал.
Частота сигнала — 10 кГц; вершины — плоские (как и должно быть), но фронты — явно не бесконечно-короткие.
Посмотрим на передний и задний фронт в увеличенном виде.
Передний фронт:
Теперь — задний фронт:
Здесь можно видеть те же пилообразные искажения, которые присутствовали на синусе 200 кГц.
В целом
поведение усилителя на прямоугольном сигнале можно оценить положительно:
«шероховатости» хотя и имеются, но сколь-нибудь существенно на
воспроизведении сигналов звуковой часты не отразятся.
Испытания на сигналах высокой амплитуды (сравнимой с напряжением питания), нагрузка 4 Ом
Начать надо с того, что попытка раскачать максимум амплитуды при напряжении питания 32 В и сопротивлении нагрузки 4 Ом оказалась неудачной.
После 2-3 секунд работы в таком режиме в микросхеме TDA2050 срабатывала защита от перегрева, сигнал искажался, а затем амплитуда резко падала:
Проблема — не столько в малой площади радиатора, сколько в повышенном тепловом сопротивлении от микросхемы к радиатору, поскольку между ними находятся два препятствия: изолирующая прокладка и слой чёрной краски на радиаторе.
Стабильной работы с нагрузкой 4 Ом удалось добиться при напряжении питания 20 В:
В таком
режиме мощность на выходе составила 5.
3 Ватт.
Кстати, на осциллограмме заметна небольшая несимметричность ограничения сигнала: верхняя полуволна уже немного ограничивается (клиппинг), а нижняя — ещё нет.
Тем не менее, и в таком режиме через несколько минут пришлось тест прекратить из-за подозрительно высокого нагрева радиатора.
Но в режиме прослушивания музыки перегрева быть не должно, поскольку средняя мощность музыкального сигнала ниже мощности синуса при равном пиковом уровне.
Подытоживая эту часть испытаний надо сказать, что работа с нагрузкой 4 Ом оказалась тяжела для усилителя.
И вот тут
самое время проверить, как он будет работать с нагрузкой 8 Ом.
Испытания на сигналах высокой амплитуды (сравнимой с напряжением питания), нагрузка 8 Ом
На этот раз
работа с напряжением питания 32 В оказалась успешной, поэтому именно при
таком питании и проведены тесты.
Начинаем с банального синуса:
Здесь тоже заметна несимметричность ограничения сигнала.
За счёт увеличения напряжения питания увеличилась и мощность, отдаваемая в нагрузку, в данном тесте она составила 11 Вт.
Можно было бы, теоретически, и ещё больше поднять мощность, увеличив напряжение питания. Но дальше повышать напряжение питания нельзя: «большие» электролиты на плате имеют номинальное напряжение 35 В, и может получиться хороший «бабах!».
Теперь — прямоугольник с размахом «под потолок»:
Здесь тоже всё довольно красиво.
Рассмотрим детально фронты:
Здесь всё
красиво.
А на этой осциллограмме видны всё те же зазубрины, которые мы уже видели раньше.
Нагрев радиатора через несколько минут снова дошел до опасной величины, тест был прекращён.
Последний эксперимент — определение минимального напряжения питания, при котором усилитель работоспособен. Оно составило 4.5 В (мощность в нагрузке не проверялась).
Промежуточный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050
Почему диагноз — промежуточный? Потому, что далее последует доработка усилителя, призванная устранить некоторые его недостатки. Но это — потом.
А сейчас начнём с
того, что разберёмся, почему усилитель не смог отдать мощность,
заявленную в технических параметрах на TDA2050.
Основных причин — две: недостаточно высокое напряжение питания и откровенно слабый теплоотвод.
По результатам испытаний можно рекомендовать использовать протестированный усилитель с напряжением питания до 32 Вольт при нагрузке в 8 Ом; а при использовании нагрузки 4 Ом — с питанием до 20 Вольт. В последнем случае можно, естественно, подключать и нагрузку 8 Ом, но мощность в нагрузке тогда будет значительно ниже.
Усилитель имеет крайне малые искажения в области звуковых частот и подходил бы для работы в составе высококачественных систем, если бы не ограничения полосы в области низких частот, что определяется используемыми компонентами.
В принципе,
можно полосу поправить, установив разделительный конденсатор на выходе с
большей ёмкостью, но для этого придётся доработать плату (подобрать
совместимый по габаритам электролит и произвести перепайку).
В области
высоких частот, наоборот, характеристика усилителя — очень хорошая и
имеет хороший запас полосы пропускания.
Модернизация одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050
Как отмечалось в разделе испытаний, усилитель плохо работает с нагрузкой 4 Ом при высокой выходной мощности; а причина этого — перегрев микросхемы и, как следствие, включение защиты от перегрева.
Для борьбы с этим усилитель был модернизирован: вместо штатного радиатора был применён другой, более крупный со значительно более высокой площадью оребрения.
В качестве такового радиатора был использован массивный кулер от процессора Intel Pentium IV со снятым вентилятором.
Микросхема TDA2050 была прикручена к радиатору без прокладки и с применением термопасты:
Теперь снова было установлено напряжение питания 32 В и подан сигнал на грани ограничения на выходе:
Теперь в
таком режиме микросхема уже оказалась способной работать длительное
время, не впадая в термозащиту.
Амплитуда сигнала на выходе составила 10.5 В, мощность на нагрузке — 13.8 Вт.
Несмотря на это, работу в таком режиме нельзя назвать успешной.
Остаточное
напряжение на выходных транзисторах было довольно большим, из-за чего
КПД остался низким (менее 50%), а нагрев даже нового массивного
радиатора — высоким (разве что не доходил до срабатывания термозащиты).
Окончательный диагноз одноплатного усилителя мощности звуковой частоты на микросхеме TDA2050
Теперь уже можно подвести окончательные итоги тестирования.
Усилитель
хотя и оказался работоспособен с нагрузкой 4 Ом, это — явно не его
епархия. Низкий КПД и высокий нагрев — это не то, что украсит
радиолюбительскую конструкцию.
В тоже время работа на нагрузке 8 Ом — весьма позитивна, и именно такой вариант применения усилителя можно рекомендовать.
В качестве философской части диагноза надо отметить, что самое лучшее применение микросхемы TDA2050 — в УНЧ с двухполярным питанием. В этом случае можно отказаться от разделительного конденсатора на выходе, что исправит характеристику в области низких частот и сделает усилитель вполне пригодным для истинно высококачественного воспроизведения.
А вариант с однополярным питанием следует оставить для тех случаев, когда нет возможности организовать двухполярное подключение.
Ещё одна
возможность отказа от разделительного конденсатора на выходе — это
построение усилителя на основе другой микросхемы, имеющей мостовой выход. В этом
случае возможна работа и с однополярным питанием.
Например, по такой
схеме построен усилитель-плеер Kentiger HY-502S (обзор),
в котором применёна микросхема УНЧ TDA7297SA
c мостовым выходом.
Где купить УНЧ на TDA2050
Купить плату протестированного в этом обзоре усилителя на основе TDA2050 можно на Алиэкспресс по этой ссылке. Цена на дату обзора — около $3.5 с учётом доставки (в дальнейшем может меняться).
На Алиэкспресс есть ещё один интересный вариант усилителя 2.1 (стерео + сабвуфер + темброблок) на микросхемах TDA2030 (2 шт.) и TDA2050 (1 шт.) по этой ссылке. Но он требует двухполярного питания; либо может питаться непосредственно от трансформатора с отводом от средней точки выходной обмотки. Цена — около $11.5. Внимание — усилитель не протестирован!
Кроме того, можно купить
отдельно микросхемы TDA2050 и впаять их в свой
собственный вариант усилителя, благо расположение выводов — удобное
для ручной пайки..png)
Приобрести можно
здесь, цена — $1.8 за десяток
(!) с учётом доставки.
Обзоры других усилителей класса
AB —
здесь.
Обзоры усилителей класса
D —
здесь.
Весь раздел «Сделай сам! (DIY)» — здесь.
Вступайте в группу SmartPuls.Ru Контакте! Анонсы статей и обзоров, актуальные события и мысли о них.
Искренне
Ваш,
Доктор
16 августа 2020 г.
Порекомендуйте эту страницу друзьям и одноклассникам
При копировании (перепечатке) материалов активная ссылка на источник (сайт SmartPuls.
ru) обязательна!
TDA2050 UTC, тестирование усилителя . Измерение характеристик
| Тестируемое устройство | TDA2050 UTC усилитель |
| Режим работы | 24-bit, 48 kHz |
| Звуковой интерфейс | E-MU1616m |
| Маршрут сигнала | E-MU1616m>TDA2050 UTC усилитель>E-MU1616m |
| Напряжение питания двухполярное | -25…0…+25В |
| Нагрузка | 4 Ом |
| Мощность при тестировании | 9Вт |
| Максимальная мощность | 34Вт |
| Фильтр 20 Гц — 20 кГц | ДА |
| Нормализация сигнала | ДА |
| Изменение уровня | -0. 4 дБ / -0.4 дБ |
| Режим МОНО | НЕТ |
| Частота сигнала калибрации, Гц | 1000 |
| Полярность | правильная/правильная |
Общие результаты
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0.02, -0.08 |
Отлично |
| Уровень шума, дБ (А) | -101.7 |
Отлично |
| Динамические диапазон, дБ (А) | 101.7 |
Отлично |
| Гармонические искажения, % | 0.017 |
Хорошо |
| Гармонические искажения + шум, дБ(A) | -73. |
Средне |
| Интермодуляционные искажения + шум, % | 0.020 |
Очень хорошо |
| Взаимопроникновение каналов, дБ | -73.5 |
Хорошо |
| Интермодуляции на 10 кГц, % | 0.023 |
Хорошо |
| Общая оценка |
|
Очень хорошо |
2Частотная характеристика
Левый |
Правый |
|
| От 20 Гц до 20 кГц, дБ | -0.15, +0.02 |
-0.13, +0.02 |
| От 40 Гц до 15 кГц, дБ | -0. |
-0.07, +0.02 |
08, +0.02Уровень шума
Левый |
Правый |
|
| Мощность RMS, дБ | -100.4 |
-100.0 |
| Мощность RMS, дБ (A) | -101.8 |
-101.6 |
| Пиковый уровень, дБ | -79.9 |
-78.9 |
| Смещение DC, % | -0.0 |
-0.0 |
Динамический диапазон
Левый |
Правый |
|
| Динамический диапазон, дБ | +100. |
+100.2 |
| Динамический диапазон, дБ (А) | +101.8 |
+101.6 |
| Смещение DC, % | +0.00 |
-0.00 |
5Гармонические искажения + шум (-3 дБ)
Левый |
Правый |
|
| Гармонические искажения, % | 0.01873 |
0.01489 |
| Гармонические искажения + шум , % | 0.01885 |
0.01508 |
| Гармонические искажения + шум (A-взвеш.), % | 0.02430 |
0.01941 |
Интермодуляционные искажения
Левый |
Правый |
|
| Интермодуляционные искажения + шум, % | 0. |
0.01992 |
| Интермодуляционные искажения + шум (A-взвеш.), % | 0.01305 |
0.01463 |
02002Взаимопроникновение стереоканалов
Левый |
Правый |
|
| Проникновение на 100 Гц, дБ | -84 |
-78 |
| Проникновение на 1000 Гц, дБ | -79 |
-66 |
| Проникновение на 10000 Гц, дБ | -65 |
-45 |
Интермодуляционные искажения (переменная частота)
Левый |
Правый |
|
| Интермодуляционные искажения + шум на 5000 Гц, | 0. |
0.03579 |
| Интермодуляционные искажения + шум на 10000 Гц, | 0.01847 |
0.01892 |
| Интермодуляционные искажения + шум на 15000 Гц, | 0.01985 |
0.01726 |
03046Выводы
Первый и главный вопрос: насколько TDA2050 UTC и TDA2050 STM похожи? Информация о производителе
UTC (Unisonic Technologies Company Limited): Компания Unisonic Technologies Company Limited была
основана в 1990 году, и она является поставщиком продукции для высокотехнологичных полупроводниковых
устройств и дизайна ИС. Штаб-квартира компании находится на Тайване, а производства по всему Китаю и на
Тайване. Иными словами UTC – официальная компания с собственным брендом и многотысячным штатом.
|
| Второй вопрос: Производила ли компания UTC чип TDA2050 официально? И легко находим Datasheet TDA2050 от UNISONIC TECHNOLOGIES CO.,LTD. Иными словами официальная компания, официально производит микросхему TDA2050. Осталось сравнить Datasheet от UTC и STM (сравним основные электрические характеристики): |
|
| Очевидно, что все характеристики в официальном документе UTC абсолютно идентичны с характеристиками в даташите от STM. |
| Учитывая тот факт, что гармонические искажения при работе на нагрузку, можно назвать «почерком» усилителя, возникает Последний вопрос: насколько схожи гармонические искажения TDA2050 UTC и TDA2050 STM? |
Гармонические искажения достаточно похожи, но отличия все же есть и заключаются они в уменьшении
уровня не четных гармоник у чипа TDA2050 UTC.
|
|
Резюме: TDA2050 UTC практически полная копия оригинальной TDA2050 STM с доработкой, в виде уменьшения уровня не четных гармоник Единственным минусом TDA2050 UTC можно назвать лишь мощность. Купить усилитель, можно у нас в магазине kit-amp.com Данный модуль можно рекомендовать для высококачественной полочной акустики с НЧ динамиком до 16см и широкополосных акустических систем. |
TDA2050 32 Вт Hi-Fi усилитель мощности аудиосигнала Загрузить PDF-файл
Серия SOT23 с делителем для поверхностного монтажа: техническое описание в формате PDF Скачать [FAQ] Автор: Айрин
Дата: 18 марта 2022 г.
Заказ и качество
| Фото | Произв. Деталь № | Компания | Описание | Пакет | ПДФ | Кол-во | Цены (долл. США) | ||
| ТДА2050Х | Компания:STMicroelectronics | Примечание: Усилитель IC 1-канальный (моно) класса AB 5-ПЕНТАВАТТ | Упаковка: Pentawatt-5 (горизонтальные, изогнутые и расположенные в шахматном порядке выводы) | Спецификация | В наличии:Под заказ Купить | Цена: | Купить | ||
| ТДА2050В | Компания:STMicroelectronics | Примечание: Усилитель IC 1-канальный (моно) класса AB 5-ПЕНТАВАТТ | Упаковка: Pentawatt-5 (вертикальные, изогнутые и расположенные в шахматном порядке выводы) | Спецификация | В наличии:Под заказ Купить | Цена: | Купить |
Catalog
Features |
Description |
Test and Application Circuit |
Absolute Maximum Ratings |
Pin Connection |
Принципиальная схема |
Тепловые характеристики |
Electrical Characteristics |
TDA2050 Datasheet |
TDA2050 FAQ |
- High output power(50W music power IEC 268.
3 rules) - Высокое рабочее напряжение питания (50 В)
- Операции с одинарной или раздельной подачей
- Очень низкий уровень искажений
- Защита от короткого замыкания (выход на GND)
- Термическое отключение
3 rules)Описание
TDA 2050 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве аудиоусилителя класса AB. Благодаря своей высокой мощности TDA2050 может обеспечить до 35 Вт истинной среднеквадратичной мощности при нагрузке 4 Ом при THD = 10%, V S = ± 18 В, f = 1 кГц и до 32 Вт при нагрузке 8 Ом при THD = 10. %, ВС = ±22 В, f = 1 кГц.
Кроме того, TDA 2050 обычно выдает музыкальную мощность 50 Вт на нагрузку 4 Ом в течение 1 с при V S = 22,5 В, f = 1 кГц.
Высокая мощность и очень низкие гармонические и перекрестные искажения (THD = 0,05% тип.
, @ V S = ±22 В, P O = от 0,1 до 15 Вт, R L = 8 Ом·м, = 8 Ом·м, от 100 Гц до 15 кГц) делают устройство наиболее подходящим как для HiFi, так и для телевизоров высокого класса.

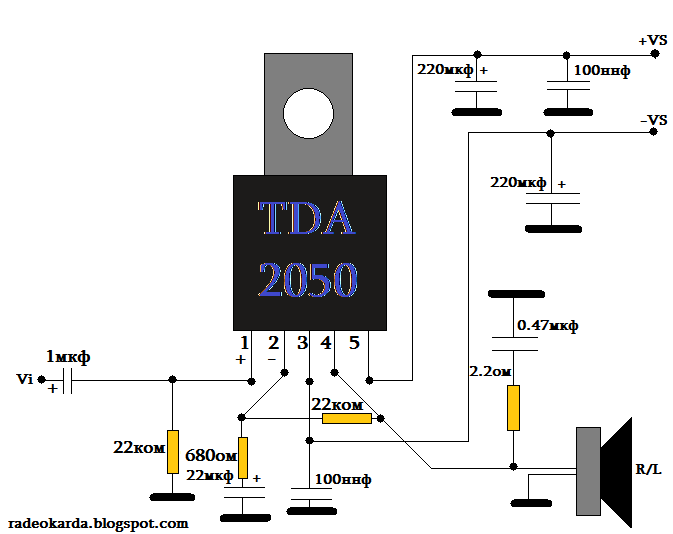

Испытательная и прикладная цепь
Абсолютные максимальные значения
Символ | Параметр | Значение | Блок |
В С | Напряжение питания | ±25 | В |
В и | Входное напряжение | В С |
|
В и | Дифференциальное входное напряжение | ±15 | В |
И О | Пиковый выходной ток (внутренне ограниченный) | 5 | А |
P до | Рассеиваемая мощность TCASE = 75°C | 25 | Вт |
т стг , т дж | Температура хранения и соединения | от -40 до 150 | °С |
Pin Connection
Schematic Diagram
Thermal Data
Символ | Описание | Значение | Блок |
R -й j-кейс | Термическое сопротивление соединения-корпуса Макс. | 3 | °С/Вт |
Electrical Characteristics
(Refer to the Test Circuit, V S = ±18V, T amb = 25°C, f = 1 kHz; unless otherwise specified)
Символ | Параметр | Условия тестирования | мин. | Тип. | Макс. | Блок |
В С | Диапазон напряжения питания |
| ±4,5 |
| ±25 | В |
I д | Ток стока покоя | В S = ±4,5 В S = ±25 В |
| 30 55 | 50 90 | мА мА |
I б | Входной ток смещения | В S = ±22 В |
| 0,1 | 0,5 | мА |
В ОС | Входное напряжение смещения | В S = ±22 В |
|
| ±15 | мВ |
ИОС | Входной ток смещения | В S = ±22 В |
|
| ±200 | нА |
ПО
| Среднеквадратичная выходная мощность
| d = 0,5% R L = Ом R L = 8 Ом В S = ±22 В R L = 8 Ом | 24
22 | 28 18 25 |
| Вт Вт Вт |
d = 10% R L = 4 Ом R L = 8 Ом В S = ±22 В R L = 8 Ом |
|
35 22 32 |
| Вт Вт Вт | ||
Music Power IEC268. | д = 10%; Т = 1 с В S = ±22,5 В; R L = 4 Ом |
|
50 |
|
Вт | |
д | Общее гармоническое искажение | РЛ = 4 Вт f = 1 кГц, P O = от 0,1 до 24 Вт f = от 100 Гц до 10 кГц, P O = от 0,1 до 18 Вт |
|
0,03 |
0,5 0,5 |
% % |
В S = ±22 В R L = 8 Ом f = 1 кГц, P O = от 0,1 до 20 Вт f = от 100 Гц до 10 кГц, P O = от 0,1 до 15 Вт |
| 0,02 | 0,5 |
% % | ||
СР | Скорость нарастания |
| 5 | 8 |
| В/мс |
ГВ | Коэффициент усиления по напряжению без обратной связи |
|
| 80 |
| дБ |
Г В | Коэффициент усиления по напряжению с обратной связью |
| 30 | 30,5 | 31 | дБ |
БВ | Полоса пропускания мощности (-3 дБ) | RL = 4 Ом Vi = 200 мВ | от 20 до 80 000 | Гц | ||
е Н | Общий входной шум | кривая А В = от 22 Гц до 22 кГц |
| 4 5 |
10 | мВ мВ |
Р и | Входное сопротивление (контакт 1) |
| 500 |
|
| кВт |
СВР | Отклонение напряжения питания | R с = 22 кОм; f = 100 Гц; В пульсация = 0,5 В среднекв. |
|
45 |
|
дБ |
η | Эффективность | ПО = 28 Вт; RL = 4 Ом |
| 65 |
| % |
С О = 25 Вт; R L = 8 Ом; В S = ±22 В |
|
67 |
|
% | ||
Цд-ж | Температура перехода термовыключателя |
|
| 150 |
| °С |
3 ПРАВИЛА
0092 Часто задаваемые вопросы Что такое TDA2050?
TDA 2050 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве аудиоусилителя класса AB . Благодаря своей высокой мощности TDA2050 может обеспечить истинную среднеквадратичную мощность до 35 Вт при нагрузке 4 Ом, TDA 2050 обеспечивает обычно 50 Вт музыкальной мощности при нагрузке 4 Ом.
Что делает усилитель мощности звука?
Аудиоусилитель мощности (или усилитель мощности) — это электронный усилитель,0091 усиливает маломощные электронные аудиосигналы , такие как сигнал от радиоприемника или звукоснимателя электрогитары, до уровня, достаточно высокого для работы громкоговорителей или наушников.
В чем разница между TDA2030 и TDA2050?
Разница только в том, что TDA2050 может работать немного выше. Напряжение питания : = макс. 2×25 В постоянного тока, рекомендуется 2×18-22 В постоянного тока. И что TDA2050 может иметь большую выходную мощность (больше выходной ток) и меньше искажений, чем TDA2030. Но я думаю, вы должны ожидать, что получите максимум что-то вроде 25-50 Вт.
Что такое усилитель Hi-Fi?
High Fidelity (часто сокращается до Hi-Fi или HiFi) — это высококачественное воспроизведение звука . Это важно для меломанов и любителей домашнего звука. В идеале высококачественное оборудование имеет неслышимые шумы и искажения, а также ровную (нейтральную, неокрашенную) частотную характеристику в пределах человеческого слуха.
Что я должен искать в усилителе Hi-Fi?
Убедитесь, что вы смотрите на входы и выходы блоков , так как это определит, что вы можете к нему подключить. Также подумайте о выходной мощности усилителя и о том, как вы собираетесь слушать свою систему. Нет необходимости вкладывать средства в усилитель с огромной выходной мощностью для прослушивания на стандартной громкости.
Поделиться
Статьи по теме
Литиевый элемент CR2032: эквивалент, использование, размеры [Часто задаваемые вопросы]
Mia 26 января 2022 г. 29968
CR2032 — это батарейка типа «таблетка», также известная как литиевая батарея, которая в основном используется в мощных устройствах, таких как слуховые аппараты, мониторы уровня глюкозы и автомобильные передатчики для доступа без ключа. Он обеспечивает…
Продолжить чтение »
DS3231 RTC: Знакомство с функциями и распиновкой [Видео]
Игги 8 марта 2022 г. 2343
DS3231 — это чрезвычайно точные часы реального времени I2C (RTC). DS3231 имеет внутренний кварцевый генератор с температурной компенсацией (TCXO), который не зависит от температуры и, следовательно, имеет высокую…
Продолжить чтение »0014
Игги 26 марта 2022 г. 2375
STM32F4 — серия высокопроизводительных микроконтроллеров, разработанных компанией ST (STMicroelectronics). Он использует 90-нм технологию NVM и технологию ART (Adaptive Real-Time Accelerator).
Устройство STM32F429xx …
Продолжить чтение »
Как улучшить схему усилителя мощности LM3886?
Ирэн 28 января 2022 г. 9092
Введение Чтобы решить проблему переходных искажений, типичная схема усилителя мощности LM3886 изменена на ток с отрицательной обратной связью. Текущая проба течет…
Продолжить чтение »
Цепь LM317: Регулируемый блок питания малой мощности
Mia 26 февраля 2022 г. 4727
I ОписаниеКак мы все знаем, маломощные регулируемые источники питания широко используются в электронном оборудовании при тестировании электронных систем. Тем не менее, этот маломощный блок питания все еще имеет некоторые неудобства …
Продолжить чтение »
TDA2050 Datasheet PDF — 32W Hi-Fi Audio Amplifer
Опубликовано от Pinout
Номер детали: TDA2050
Функция: 32 Вт, Hi-Fi УСИЛИТЕЛЬ МОЩНОСТИ ЗВУКА
Упаковка: Пентаваттный вертикальный тип
Производитель: ST Microelectronics
Описание
TDA2050 представляет собой монолитную интегральную схему в пентаваттном корпусе, предназначенную для использования в качестве аудиоусилителя класса AB. Благодаря своей высокой мощности TDA2050 может обеспечить истинную среднеквадратичную мощность до 35 Вт при нагрузке 4 Ом при THD = 10%, VS = ±18 В, f = 1 кГц и до 32 Вт при нагрузке 8 Ом при THD = 10%, VS = ±22 В, f = 1 кГц.
Кроме того, TDA 2050 обычно выдает музыкальную мощность 50 Вт на нагрузку 4 Ом в течение 1 с при VS = 22,5 В, f = 1 кГц. Высокая мощность и очень низкие гармонические и перекрестные искажения (THD = 0,05% тип., @ VS = ± 22 В, PO = 0,1–15 Вт, RL = 8 Ом, f = 100 Гц–15 кГц) делают устройство наиболее подходящим как для Hi-Fi, так и для высокого класса. Телевизоры.
Распиновка
Особенности:
1. Высокая выходная мощность (музыкальная мощность 50 Вт по правилам IEC 268.3)
2. Высокое рабочее напряжение питания (50 В)
3. Одиночное или раздельное питание
4. Очень низкий уровень искажений
5. Защита от короткого замыкания (выход на землю)
6. Отключение при перегреве
Абсолютные максимальные значения:
1. Напряжение питания: Vs = ±25 В
2. Входное напряжение: Vi = Vs
3. Дифференциальное входное напряжение: Vi = ±15 В
4. Выходной пиковый ток (внутренне ограниченный): Io = 5 A
5. Рассеиваемая мощность на Tcase = 75 °C: Ptot = 25 Вт
6. Температура хранения и перехода: Tstg, Tj = от -40 до 150 °C
В файле доступны другие спецификации: TDA2050V
TDA2050 Datasheet
Связанные статьи в Интернете
- Выбор наилучшего метода управления
- Операционный усилитель общего назначения
