Основные интерфейсные разъёмы (распайка)

В данном разделе представлены данные по распайке основных интерфейсных разъёмов.

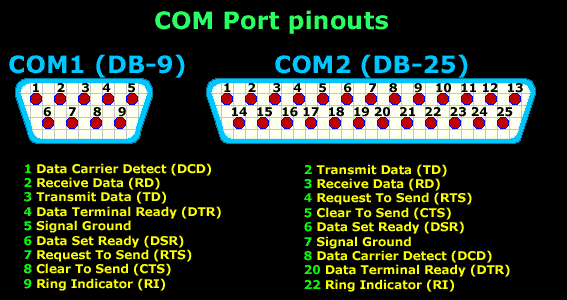

COM-порт (интерфейс RS/EIA-232)

Параллельный порт (интерфейс IEEE 1284)

Вывод	В режиме SPP		В полубайтном режиме		В двунаправл. байтном режиме
1	Strobe	Строб данных	Strobe	Строб данных	HostClk	Строб данных
2	DATA1	Шина данных	DATA1	Шина данных	DATA1	Шина данных
3	DATA2	Шина данных	DATA2	Шина данных	DATA2	Шина данных
4	DATA3	Шина данных	DATA3	Шина данных	DATA3	Шина данных
5	DATA4	Шина данных	DATA4	Шина данных	DATA4	Шина данных
6	DATA5	Шина данных	DATA5	Шина данных	DATA5	Шина данных
7	DATA6	Шина данных	DATA6	Шина данных	DATA6	Шина данных
8	DATA7	Шина данных	DATA7	Шина данных	DATA7	Шина данных
9	DATA8	Шина данных	DATA8	Шина данных	DATA8	Шина данных
10	Ack	Подтв. приёма	PtrClk	Такт. ввода	PtrClk	Такт. принтера
11	Busy	Принтер занят	IN3, IN7	Младшая, старшая половины вводимого байта	PtrBusy	Принтер занят
12	PE	Конец бумаги	IN2, IN6		AckData	Сигнал согл. режима
13	Select	Принт. выбран	IN1, IN5		XFlag	Сигнал согл. режима
14	AvtoLF	Авт. перев. стр.	HostBusy	Комп. занят	HostBusy	Комп. занят
15	Error	Ошибка	IN0, IN4	См. 11-13	DатаAvial	Сигнал согл. режима
16	Init	Нач. уст. принт.	Init	Нач. уст. принт.	Init	Нач. уст. принт.
17	Slctln	Выбор принт.	1284Activ	Пр. раб. не в CENTR.	1284Activ	Пр. раб. не в CENTR.
18-25	GND	Общий провод	GND	Общий провод	GND	Общий провод

Вывод	В режиме EPP		В режиме ECP
1	Write	Импульс записи	HostClk	Тактир. компьютера
2	AD0	Шина адреса-данных	DATA1	Двунапр. шина данных
3	AD1	Шина адреса-данных	DATA2	Двунапр. шина данных
4	AD2	Шина адреса-данных	DATA3	Двунапр. шина данных
5	AD3	Шина адреса-данных	DATA4	Двунапр. шина данных
6	AD4	Шина адреса-данных	DATA5	Двунапр. шина данных
7	AD5	Шина адреса-данных	DATA6	Двунапр. шина данных
8	AD6	Шина адреса-данных	DATA7	Двунапр. шина данных
9	AD7	Шина адреса-данных	DATA8	Двунапр. шина данных
10	Intr	Запр. прерывания	PeriphClk	Тактир. периф устр-ва
11	Wait	Сигнал квитирования	PeriphAck	Подтв. периф устр-ва
12	AckData	Сигнал согл. режима	AckRev	Сигнал согл. режима
13	XFlag	Сигнал согл. режима	XFlag	Сигнал согл. режима
14	DataStb	Строб данных	HostAck	Подтв. компьютера
15	DатаAvial	Сигн. соглас. режима	PeriphReg	Сигн. соглас. режима
16	Reset	Уст-ка переф. устр-ва.	RevReg	Запрос обр. канала
17	AddrStb	Строб адреса	1284Activ	Пр-к. раб. не в CENTR.
18-25	GND	Общий провод	GND	Общий провод

Интерфейс Ethernet TJ-8P8C(RG-45) розетка на компьютере 1 8	Интерфейс монитора VGA DHB-15F розетка на компьютере   5   1     10 6    15   11
Вывод Цвет по стандарту Стандарт EIA/TIA 568A EIA/TIA 568B 1 Бело-зелён. Бело-оранж. 2 Зелёный Оранжевый 3 Бело-оранж. Бело-зелён. 4 Синий Синий 5 Бело-синий Бело-синий 6 Оранжевый Зелёный 7 Бело-коричн. Бело-коричн. 8 Коричневый Коричневый	Вывод Назначение 1 Сигнал красного 2 Сигнал зелёного 3 Сигнал синего 4 Идентиф. монитора (разр. 2) 5 Общий провод 6 Общий красного 7 Общий зелёного 8 Общий синего 9 +5 в 10 Общий синхронизации 11 Идентиф. монитора (разр. 0) 12 Идентиф. монитора (разр. 1) 13 Синхронизации по горизонтали 14 Синхронизации по вертикали 15 Тактирование DDC

Назначение выводов

Вывод	10Base-T и 100Base-T		100Base-T4		1000Base-T
	Цепь	Назначение	Цепь	Назначение	Цепь	Назначение
1	TX+	«+» передатчика	TX_D1+	«+» перед. кан. 1	BI_DA+	«+» двунапр. кан. A
2	TX-	«-» передатчика	TX_D1-	«-» перед. кан. 1	BI_DA1-	«-» двунапр. кан. A
3	RX+	«+» приёмника	RX_D2+	«+» приёмн. кан. 2	BI_DB+	«+» двунапр. кан. B
4	—	—	BI_D3+	«+» двунапр. кан. 3	BI_DC+	«+» двунапр. кан. C
5	—	—	BI_D3-	«-» двунапр. кан. 3	BI_DC-	«-» двунапр. кан. C
6	RX-	«-» приёмника	RX_D2-	«-» приёмн. кан. 2	BI_DB-	«+» двунапр. кан. B
7	—	—	BI_D4+	«+» двунапр. кан. 4	BI_DD+	«+» двунапр. кан. D
8	—	—	BI_D4-	«-» двунапр. кан. 4	BI_DD-	«-» двунапр. кан. D

Разъём SCART

Вывод	Обозн.	Описание	Уровень	Сопротивл.
1	AOR	Выход сигнала звука правого канала	0.5 V rms	1k
2	AIR	Вход сигнала звука правого канала	0.5 V rms	>10k
3	AOL	Выход сигнала звука левого канала	0.5 V rms	1k
4	AGND	Общий провод сигнала звука	—	—
5	B GND	Общий провод сигнала «BLUE»	—	—
6	AIL	Вход сигнала звука левого канала	0.5 V rms	>10k
7	B	Вход/выход сигнала «BLUE»	0. 7 V	75 ом
8	SWTCH	Вход/выход напp. пеpекл. ТВ/ВИДЕО	—	—
9	G GND	Общий провод сигнала «GREEN»	—	—
10	CLKOUT	Второй канал ввода данных	—	—
11	G	Вход/выход сигнала «GREEN»	0.7 V	75 ом
12	DATA	Первый канал ввода данных (не исп.)	—	—
13	R GND	Общий провод сигнала «RED»	—	—
14	DATAGND	Общий провод 1-го канала ввода данных	—	—
15	R	Вход/выход сигнала «RED»	0. 7V (Chrom: 0.3V burst)	75 ом
16	BLNK	Вход/выход напp. пеpекл. ТВ/RGB	1-3V=RGB, 0-0.4V=Comp	75 ом
17	VGND	Общий провод полного видеосигнала	—	—
18	BLNKGND	Общий провод пеpеключения ТВ/RGB	—	—
19	VOUT	Выход видеосигнала пол. поляpности	1 V	75 ом
20	VIN	Вход видеосигнала пол. поляpности	1 V	75 ом
21	SHIELD	Ground/Shield (Chassis)	—	—
