Вопросы для обсуждения

• Введение в соединение звезды и треугольника
• Звездное соединение
  • Связь между фазным напряжением и напряжением звена при соединении звездой
  • Связь между фазным током и током звена в Star Connection
• Delta Connection
  • Соотношение между фазным напряжением и линейным напряжением при соединении треугольником
  • Соотношение между фазным током и линейным током при соединении треугольником
• Разница между соединением звездой и треугольником
• Преобразование звезды в дельту и дельту в звезду

Соединение звезда-треугольник | Преобразование звезда-дельта

Введение в соединение звездой и треугольником

Соединения по схеме «звезда» и «треугольник» — это два очень хорошо известных метода создания трехфазной системы. Это важная и широко используемая система. В этой статье будут рассмотрены основы соединений звезды и треугольника, а также соотношение между фазным и промежуточным напряжением и током в системе. Мы также выясним существенные различия между соединением звезды и треугольника.

Звездное соединение

Соединение звездой — это метод, при котором клеммы аналогичного типа (все три обмотки) подключаются к одной точке, известной как точка звезды или нейтраль. Есть также линейные проводники, которые являются тремя свободными выводами. Конструкция проводов на внешних цепях делает схему трехфазной, трехпроводной и обеспечивает соединение звездой. Может быть другой провод, названный нейтральным проводом, который делает систему трехфазной, четырехпроводной.

Звезда Связи, Изображение — Xyzzy_n, Уай-дельта-2, CC BY-SA 3.0

Что подразумевается под теоремой Тевенина? Кликните сюда!

Связь между фазным напряжением и напряжением звена при соединении звездойЗвезда Связи, Изображение предоставлено — Я (Intgr), Подключение звездой переменного тока, помечено как общественное достояние, подробнее на Wikimedia Commons

Система считается сбалансированной. В сбалансированных системах через все 3 фазы проходит равное количество тока. Вот почему R, Y, B имеют одинаковое значение тока. Теперь это имеет последствия. Из-за этого равномерного распределения тока значения напряжений — E_NRИ_NYИ_NB то же самое, и они смещаются друг от друга на 120 градусов.

На изображениях выше стрелка представляет направление токов и напряжений (но не фактический порядок). Как мы обсуждали ранее, из-за равномерного распределения тока напряжение на трех плечах одинаково, поэтому мы можем написать:

E_NR = E_NY = E_NB = _Еф.

И мы можем заметить, что напряжения между двумя линиями представляют собой двухфазное напряжение.

Итак, наблюдая цикл NRYN, мы можем написать, что

E_NR`+ E<sub>RY</sub>`- E_NY`= 0

Или, E_RY`= E<sub>NY</sub>`- E_NR`

Теперь из векторной алгебры

E_RY = √ (Е_NY² + E_NR² + 2 * Э_NY * Э_NR Cos60^o)

Или, E_L = √ (Е_ph² + E_ph² + 2 * Э_ph * Э_ph х 0. 5)

Или, E_L = √ (3E_ph²)

Или, E_l = √3 E_ph

Таким же образом мы можем написать, E_YB = E_NB — E_NY.

ИЛИ, E_L = √3 E_ph

И

E_BR = E_NR — E_NB

Или El = √3 Eph

Итак, мы можем сказать, что соотношение между линейным напряжением и фазным напряжением следующее:

Напряжение сети = √3 x фазное напряжение

Что такое теорема Миллмана? Кликните сюда!

Связь между фазным током и линейным током при соединении звездой

Равномерный ток в фазных обмотках аналогичен току в линейном проводе.

Мы можем написать —

I_R = Я_NR

I_Y = Я_NY

И я_B = Я_NB

Теперь фазный ток будет —

I_NR = Я_NY = Я_NB = Я_ph

И линейный ток будет — I_R = Я_Y = Я_B = Я_L

Итак, мы можем сказать, что я_R = Я_Y = Я_B = Я_L

Что такое теорема о максимальной передаче мощности? Кликните сюда!

Соединение дельта

Соединение треугольником — это еще один способ установить три фазы в электрической системе. Концевой вывод обмоток присоединен к пуску других выводов. Трехлинейные жилы подключаются от трех узлов. Дельта-соединение устанавливается путем связывания концов. Для этого мы объединяем₂ с б₁, б₂ с с₁ и с₂ с₁. Линейными проводниками являются R, Y, B, идущие от трех узлов. На изображении ниже показано типичное дельта-соединение и показаны сквозные соединения.Delta Connection

Соотношение между фазным напряжением и линейным напряжением при соединении треугольником

Выясним связь между фазным напряжением схемы треугольник и линейным напряжением схемы. Для этого внимательно посмотрите на изображение выше. Можно сказать, что значение напряжения на клеммах 1 и 2 такое же, как на клеммах R и Y.

Итак, мы можем написать — E₁₂ = E_RY.

Таким же образом мы можем заключить, наблюдая за схемой, E₂₃ = E_YE.

И, E₃₁ = E_BR

Напряжения фаз записываются как: E₁₂ = E₂₃ = E₃₁ = E_ph

Напряжения в сети записываются как: E_RY = E_YB = E_BR = E_L.

Таким образом, можно сделать вывод, что при соединении треугольником фазное напряжение будет равно линейному напряжению схемы.

Чтобы узнать о законах Кирхгофа: Щелкните здесь!

Соотношение между фазным током и линейным током при соединении треугольником

При сбалансированном соединении треугольником значение постоянного напряжения влияет на значения тока. Текущие значения I₁₂, Я₂₃, Я₃₁ равны, но смещены друг от друга на 120 градусов. Обратите внимание на приведенную ниже векторную диаграмму.

Трехфазное соединение треугольником, Схема соединения треугольником, Изображение предоставлено Сильванусом Филлипсом Томпсоном, Трехфазное соединение по схеме треугольник, CC0 1.0

Мы можем написать, I₁₂ = Я₂₃ = Я₃₁ = Я_ph

Теперь, применяя закон Кирхгофа на стыке 1,

Мы знаем, что алгебраическая сумма тока узла равна нулю.

Итак, I₃₁`= Я<sub>R</sub>`+ I₁₂`

Векторальные различия выражаются в виде I_R`= Я<sub>31</sub>`- Я₁₂`

Применяя векторную алгебру,

I_R = √ (я₃₁² + Я₁₂² + 2 * Я₃₁ * I₁₂ * Кос 60^o)

Или я_R = √ (я_ph² + Я_ph² + 2 * Я_ph * I_ph х 0.5)

Как мы уже обсуждали ранее, I_R = Я_L.

Или я_L = √ (3I_ph²)

Или я_L = √3 * я_ph

Точно так же, I_Y`= Я<sub>12</sub>`- Я₂₃.`

Или я_L = √ 3 * я_ph

И я_B`= Я<sub>23</sub>`- Я₃₁`

Или я_L = √ 3 я_ph

Итак, соотношение между линейным током и фазным током можно записать как:

Линейный ток = √3 x фазный ток

Разница между соединением звезда и треугольник

Методы звезды и дельты — два известных метода для трехфазных систем. В зависимости от различных факторов между ними существуют принципиальные различия. Обсудим некоторые из них.

ТОЧКИ СРАВНЕНИЯ	ЗВЕЗДНОЕ СОЕДИНЕНИЕ	ПОДКЛЮЧЕНИЕ ДЕЛЬТА
Определение	Три терминала связаны в общей точке. Этот тип схемы называется звездой.	Три концевых вывода цепей соединены друг с другом, образуя замкнутый контур, известный как соединение треугольником.
Нейтральная точка	В соединении звездой есть нейтраль.	При соединении треугольником такой нейтральной точки не существует.
Соотношение между фазным и линейным напряжением	Напряжение сети рассчитывается как √трое значение фазного напряжения при соединении звездой.	Фазное напряжение и линейное напряжение равны друг другу для соединения треугольником.
Соотношение между фазным током и линейным током	Фазный ток и линейный ток при соединении звездой равны друг другу.	Линейный ток в √трое больше фазного тока для соединения треугольником.
Скорость как стартеры	Двигатели, подключенные звездой, обычно медленнее, так как они получают 1/3 напряжения.	Двигатели, подключенные к треугольнику, обычно работают быстрее, поскольку они получают полную мощность. линейное напряжение.
Фазное напряжение	Значение фазного напряжения при соединении звездой ниже, поскольку они получают только 1 / √3 часть линейного напряжения.	Значение фазного напряжения выше, чем фазное напряжение, а линейные напряжения равны.
Требование изоляции	Низкий уровень изоляции, необходимый для соединения звездой.	Для соединения треугольником требуется высокий уровень изоляции.
Применение	В сетях передачи электроэнергии используется соединение звездой.	В системе распределения электроэнергии используется соединение треугольником.
Необходимое количество витков.	Для соединения звездой требуется меньшее количество витков.	Для соединения треугольником требуется большее количество витков.
Полученное напряжение	Каждая обмотка получает напряжение 230 В при соединении звездой.	При соединении треугольником каждая обмотка получает напряжение 414 В.
Доступные системы	Доступно соединение звездой трехпроводной трехфазной и четырехпроводной трехфазной систем.	Доступно соединение треугольником трехпроводных трехфазных систем и четырехпроводных трехфазных систем.

Узнайте об основах схемы переменного тока: Щелкните здесь!

Преобразование звезда-дельта

Преобразование звезды в дельту и дельту в звезду

Сеть типа «звезда» может быть преобразована в сеть, соединенную по схеме «треугольник», а сеть, соединенная по схеме «треугольник», при необходимости может быть преобразована в сеть «звезда». Преобразование схем необходимо, чтобы упростить сложный курс, и поэтому расчет становится более легким.

Преобразование звезды в дельту

В этом преобразовании сеть, соединенная звездой, заменяется эквивалентной сетью, соединенной треугольником. Приведены звездочка и замененная дельта. Соблюдайте уравнения.

Значение Z₁, Z₂, Z₃ задается через Z_A, Z_B, Z_C.

Z₁ = (Z_A Z_B + Z_B Z_C + Z_C Z_A) / Z_C = Σ (Z_A Z_B) / Z_C

Z₂ = (Z_A Z_B + Z_B Z_C + Z_C Z_A) / Z_B = Σ (Z_A Z_B) / Z_B

Z₃ = (Z_A Z_B + Z_B Z_C + Z_C Z_A) / Z_A = Σ (Z_A Z_B) / Z_A

Мы можем легко преобразовать сеть, соединенную звездой, в сеть, соединенную треугольником, если мы знаем значение сети, соединенной звездой.

Узнайте о расширенных схемах переменного тока: нажмите здесь!

Преобразование из Дельты в звезду

В этом преобразовании сеть, соединенная треугольником, заменяется эквивалентной сетью, соединенной звездой. Приведены дельта и замененная звездочка. Соблюдайте уравнения.

Значение Z_A, Z_B, Z_C задается через Z₁, Z₂, Z_3.

Z_A = (Z₁ Z₂) / (Z₁ + Z₂ + Z₃)

Z_B = (Z₂ Z₃) / (Z₁ + Z₂ + Z₃)

Z_C = (Z₁ Z₃) / (Z₁ + Z₂ + Z₃)

Мы можем легко преобразовать сеть, соединенную по схеме треугольника, в сеть, соединенную по схеме звезды, если мы знаем значение сети, соединенной по схеме «треугольник».

Обложка GIF от: GIPHY

Чем отличаются соединения звездой и треугольником

Содержание

Звезда и треугольник: принцип подключения

Рассмотрим основные принципы реализации самых популярных видов подключений обмоток устройств, работающихот трехфазной электрической сети.

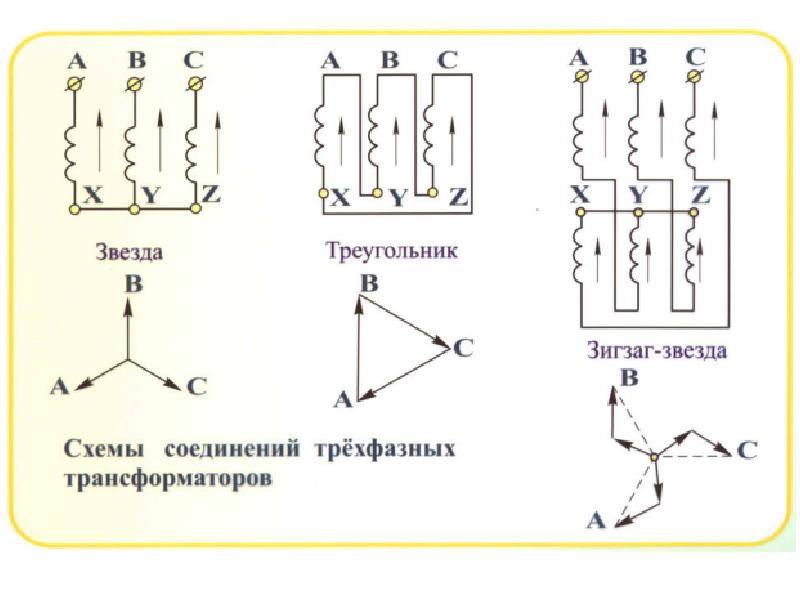

Соединения типа звезда

Устройство, предназначенное для работы с трехфазной сетью, всегда имеет три независимых друг от друга рабочих обмотки. Каждая из последних, в свою очередь, имеет два вывода (своеобразные начало и конец обмотки). Подключение по типу звезды предполагает коммутацию концов всех обмоточных элементов в единый узел, именуемый нулевой точкой.

Начальные выводы каждой из обмоток соединяются с фазными проводниками электрической сети, к которой осуществляется подключение. Иными словами, начало каждой обмотки подключается к одной из фаз – A, B, C (L1, L2, L3). Между началами любой пары обмоток наличествует фазное напряжение питающей сети – 380 вольт.

Подключение обмоток электродвигателя по схеме «звезда»

При соединении фаз электродвигателя звездой, три обмотки своими началами соединяются между собой в общей точке. Свободные концы подключаются каждый к своей фазе сети. В некоторых случаях общая точка соединяется с нулевой шиной системы электроснабжения.

Из рисунка видно, что для данного включения к каждой обмотке прикладывается фазное напряжение сети (для сетей 0,4 кВ – 220 вольт).

Соединение типа треугольник

Суть подключения обмоточной части трехфазного устройства по принципу треугольной схемы заключается в коммутации конца одной обмотки с началом другой. Иными словами, конец первой обмотки соединяется с началом второй, конец второй – с началом третьей, конец третьей – с началом первой. Таким образом создается электрический контур и замыкается цепь.

При таком типе соединения обмоток между началами каждой пары из них наличествует линейное (однофазное) напряжение, равное 220 вольт. Обычно соединение обмоток треугольником реализуется посредством специальных металлических перемычек, как правило, входящих в комплектацию оборудования.

Подключение обмоток электродвигателя по схеме «треугольник»

При схеме «треугольник» концы обмоток соединяются между собой последовательно. Получается своеобразный круг, но в литературе принято название «треугольник» из-за часто применяемого начертания. Нулевой провод в этом варианте подключать некуда. Очевидно, что напряжения, приложенные к каждой обмотке, будут линейными (380 вольт на каждую обмотку).

В чем разница подключений типа звезда и треугольник

Принципиальная разница между звездочкой и треугольным соединением заключается в том, что при использовании одной питающей электрической сети имеется возможность создавать разные параметры напряжения на подсоединяемом устройстве.

Чаще всего применяется объединение обмоточных элементов по типу звезды. Это оправдано щадящими условиями последующей эксплуатации электрического приводного механизма либо трансформаторного устройства.Использование типа соединения по треугольному принципу оправдано в случаях включения в трехфазную сеть механизмов внушительной мощности, имеющих большие пусковые токи.

Таким образом, к основным достоинствам соединения обмоточных элементовпо типу звезды можно отнести следующие свойства данного типа коммутации:

• снижение мощностной характеристики в целях повышения надежности эксплуатируемого оборудования;
• устойчивость и стабильность режима безостановочной работы привода;
• возможность плавного запуска электрического приводного механизма;
• возможность выдерживания кратковременной перегрузки;
• отсутствие перегрева корпуса оборудования.

Важно! Некоторое электромеханическое и электротехническое оборудование имеет в своей сборке внутреннее соединение концов обмоток в звездочку. Такие устройства не предназначены для эксплуатации при иных способах соединения обмоток.

Для подключения к электрической сети у них имеется просто три вывода, представляющих собой начала обмоток. Описанное оборудование является простым в монтаже, который, в свою очередь, не требует особых электромонтажных навыков.

В то же время у соединения обмоток по типу треугольника можно выделить следующие преимущества:

• повышение мощностной характеристики;
• применение пускового реостата;
• больший вращающий момент электропривода;
• увеличенные тяговые параметры.

Чтобы сравнить обе схемы между собой, надо посчитать электрическую мощность, развиваемую электродвигателем при том или ином включении. Для этого надо рассмотреть понятия линейного (Iлин) и фазного (Iфаз) токов. Фазным током называется ток, протекающий по обмотке фазы. Линейный ток протекает по проводнику, подключенному к выводу обмотки.

В сетях до 1000 вольт источником электричества является трансформатор , вторичная обмотка которого включена «звездой» (в противном случае невозможно организовать нулевой провод) или генератор, обмотки которого соединены по той же схеме.

Из рисунка видно, что при соединении «звездой» токи в проводниках и токи в обмотках электродвигателя равны. Ток в фазе определяется фазным напряжением: где Z – сопротивление обмотки одной фазы, их можно принять равными. Можно записать, что [I Faz=frac{U Faz}{Z}].

Для соединения «треугольником» токи другие – они определяются линейными напряжениями, приложенными к сопротивлению Z. Следовательно, для данного случая I_faz=sqrt{3}*I_lin.

Теперь можно сравнить полную мощность (S=3*I_faz*U_faz), потребляемую электродвигателями с разной схемой.

• для соединения «звездой» полная мощность равна S_1=3*U_faz*I_faz=3*(U_lin/sqrt{3})*I_lin=sqrt{3}* U_lin* I_lin;
• для соединения «треугольником» полная мощность равна S_2=3*U_faz*I_faz=3*U_lin*I_lin*sqrt{3}.

Таким образом, при включении «звездой» электродвигатель развивает мощность в три раза ниже, чем при соединении в треугольник. Это также ведет к другим положительным последствиям:

• уменьшаются пусковые токи;
• работа двигателя и его пуск становятся более плавными;
• электромотор хорошо справляется с кратковременными перегрузками;
• тепловой режим асинхронного двигателя становится более щадящим.

Обратная сторона медали – двигатель с обмотками «звездой» не может развивать максимальную мощность. В некоторых случаях вращающего момента может не хватить даже для раскрутки ротора.

Переключатель звезда-треугольник

Для конструктивно сложных механизмов повышенной мощности может применяться электрическая схема подключения обмоток с комбинированием двух схем – треугольной и звездной. При этом в момент запуска устройства обмоточные элементы двигателя объединены в звездочку. После момента его перехода с пусковых показателей на рабочие звезда преобразуется в треугольник посредством релейно-контакторной схемы. При таком подходе к реализации коммутации обмоток достигаются одновременно максимальная надежность и продуктивность эксплуатации механизма.

Важно! Переключатель звезда-треугольник возможно использовать только для электрических приводов, имеющих на своем валу нагрузку свободного вращения. К таким устройствам относятся вентиляторы, центробежные насосы, валы центрифуг, станков и иного, схожего по своей конструкции, оборудования.

При этом даже если на валу устройства имеется свободно вращающаяся нагрузка, стартового силового момента при подключении типа звездочка может быть недостаточно для перехода к режиму треугольника по причине увеличения сопротивления среды вращения механизма. При такой ситуации переход от одного типа коммутации к другому осуществляется по установке таймера.

Такое переключение требует грамотного расчета стартового момента. Следовательно, использование переключения звезда-треугольник требует тщательного анализа своей целесообразности, основанного на технических расчетах.

Теперь вы знаете, что представляют из себя подключение обмоток по принципу звезды и треугольника, а также осведомлены о том, чем они отличаются друг от друга. Грамотный выбор в пользу того или иного соединения (либо применения их в совокупности) убережет ваше оборудование от преждевременного износа и обеспечит его стабильную работу на протяжении всего срока службы.

Комбинирование схем

В механизмах высокой сложности зачастую используется комбинированное подключение трёхфазного двигателя звездой и треугольником. Это позволяет не только увеличить мощность агрегата, но и продлить его срок службы, если он не рассчитан на работу по способу «треугольник». Так как пусковые токи в моторах большой мощности обладают высокими значениями, то при старте оборудования часто выходят из строя предохранители или отключаются автоматы.

Чтобы уменьшить линейное напряжение в статорной обмотке, активно используются различные дополнительные устройства, например, автотрансформаторы, реостаты и т. д. В результате достигается снижение напряжения более чем в 1,7 раза. После успешного пуска мотора начинает постепенно возрастать частота, а сила тока снижается. Применение в такой ситуации релейно-контактной схемы позволяет добиться переключения соединение звезда и треугольник электродвигателя. В такой ситуации обеспечивается максимально плавный пуск силового агрегата.

Однако комбинированную схему нельзя использовать, если необходимо уменьшить показатель пускового тока, но одновременно требуется большой крутящий момент. В таком случае следует применять электромотор с фазным ротором, оснащенный реостатом.

Если говорить о преимуществах сочетания двух методов подключения, то можно отметить два:

• Благодаря плавному пуску увеличивается срок эксплуатации.
• Можно создать два уровня мощности агрегата.

Сегодня наиболее широко применяются электромоторы, рассчитанные на работу в сетях на 220 и 380 вольт. Именно от этого и зависит выбор схемы подключения. Таким образом, «треугольник» рекомендуется использовать при напряжении в 220 В, а «звезду» — при 380 В.

Управляющая схема

Работу этих контакторов можно организовать несколькими способами:

• задействовать три обычных тумблера. Дёшево и сердито, но неудобно;
• использовать полуавтоматический переключатель типа 0–Y–Δ, они продаются в готовом виде. Но можно собрать их и своими руками, используя переключатель кулачкового или галетного типа;
• схема с таймером с применением реле;
• использование специализированного реле;
• включение в схему контроллера типа PLC.

При желании слаботочную часть схемы можно отделить от силовой посредством гальванической развязки, что, конечно, усложнит схему, так как нужно будет использовать трансформатор или блок питания на 24 В, а если есть возможность, то используют 12-вольтный аккумулятор.

Мы пойдём по простому пути: Здесь в схему добавляется элемент КА1, который является временным реле, обеспечивающим задержку при перекоммутации. Какой тип реле использовать, особого значения не имеет – оно может быть пневматическим или полностью электронным. Важно только, чтобы контакты релюшки замыкались через некоторое время после того, как на КА1 будет подано питание.

Что касается запуска двигателя, то здесь тоже могут быть разные варианты. Можно, например, использовать тумблер или кнопку, а можно реализовать схему классического вида с применением самоподхвата.

Подобная схема имеет один, но существенный недостаток: имеется не нулевая вероятность конфликта между звездным и треугольным контакторами. При малейшей неточности в подборе компонент контакты начнут подгорать, что часто приводит к отключению вводного автомата.

Чтобы свести на нет аварийность, необходимо обеспечить наличие блокировки, можно электрической, но рекомендуется механическая. Если использовать специализированное временное реле, то оно содержит два реле времени, причём основанными на разном принципе функционирования, а чтобы гарантировать нужную паузу между переключениями, эти два реле синхронизируют.

Временные диаграммы

Рассмотрим временную диаграмму работы переключателя «звезда-треугольник» применительно к нашей схемной реализации. Здесь более-менее все понятно, но нужно ещё раз уточнить важный нюанс: между областями, соответствующими срабатыванию КМ3 (то есть между зеленой и красной полосками) должен быть ненулевой зазор.

Если его не обеспечить, тогда может возникнуть ситуация, когда две области пересекаются. Например, при включении в схему обратновключенного диода время включения может быть меньше времени выключения в 10 раз.

Оборудование с возможностью переключения типа соединения со звезды на треугольник

Зачастую электрическое оборудование имеет возможность работать как на звезде, так и на треугольнике. Каждый пользователь должен самостоятельно определить необходимость соединения обмоток в звезду или треугольник.

В особо мощных и сложных механизмах, может применяться электрическая схема с комбинированием треугольника и звезды. В таком случае, в момент пуска, обмотки электрического двигателя соединяются в треугольник. После выхода двигателя на номинальные показатели, с помощью релейно-контакторной схемы треугольник переключается на звезду. Таким способом достигается максимальная надежность и продуктивность электрической машины, без риска нанести ей урон или вывести её из строя.

Какие двигатели могут быть подключены способом «звезда-треугольник»

Основная направленность современной промышленности – низковольтные агрегаты, имеющие 2 основных рабочих напряжения – 220/380В, 380/660В. Есть также другие варианты, например – 230/400В, однако принцип работы при этом не сильно отличается, поэтому для понимания процесса достаточно рассмотреть основные пары. Двойной показатель указывает на рабочий вольтаж при включении «треугольником», «звездой» соответственно. Важно помнить, что при втором варианте подключения напряжение всегда больше.

220/380В

Данный вариант системы имеет минимальное напряжение, аналогичное бытовым централизованным сетям электроснабжения. Поэтому его можно подключать к 1-фазной сети, но исключительно по типу «треугольник». Для этого применяют фазосдвигающий конденсатор или специальный частотный преобразователь.

Если же подключение производится на мощности 380В, используется схема «star» посредством контактора или УПП. Важный момент заключается в том, что такие низковольтные модели не могут быть использованы с комбинированной схемой «звезда-треугольник».

380/660В

Оптимальный вариант напряжений для использования комбинации из двух последовательно используемых способов. Напрямую данный тип электродвигателя включается через дельту с использованием частотного преобразователя или контактора.

Технические характеристики каждого конкретного агрегата указываются на его бирке, описывается сопутствующей документацией. Там же можно найти предпочтительные схемы включения и возможность их переключения.

Пусковые реле

Запуск по принципу «звезда-треугольник» современные системы реализовали посредством специального реле. Оно может иметь различные названия, например – «Стар-дельта», «Пусковое реле времени». При этом алгоритм действия остается неизменным:

• после поступления питания запускается отсчет времени разгона;
• размыкаются контакты и выключается пускатель «звезды»;
• замыкается контактор, включающий «треугольник».

Есть много разновидностей таких реле. Они производятся в Украине, Италии, Австрии, Чехии. Система может быть модульной, съемной. Функционал включает программируемую работу с разными периодами эксплуатации – цикл, сутки, неделя. Различаться может функциональность, от узконаправленного действия до многофункционального устройства.

Реле времени «Стар-Дельта»

Использование обычного реле времени на современных системах не пользуется популярностью. Тому есть несколько причин:

1. Модели пневматического и механического типа отличаются чувствительностью к внешним факторам и перебоям питания.
2. При создании цепи необходимо включать второе реле, контролирующее паузу между сменой режимов. Данная опция часто упускается, из-за чего появляются конфликты между контакторами.
3. Стоимость установки универсального варианта практически не отличается от специализированных моделей.

При учете этих и других нюансов наиболее рациональным становится установка специальных реле типа «Стар-Дельта». При доступной стоимости, данный прибор позволяет осуществлять автоматический контроль работы и своевременное переключение режимов.

Преимущества

Специализированные реле могут получать питание от разного напряжения (например, 220В и 24В), что дает больше возможностей по выбору контакторных катушек. Также это позволяет подобрать нужный режим питания для реле, исходя из параметров пускового контактора. Функционально устройство предоставляет возможность регулировать время разгона. Пауза устанавливается на промежуток от 1 секунды до 16 минут. На передней панели для этого есть специальные регуляторы и переключатели.

Принцип работы

На боковой стороне специализированного реле или в сопроводительной документации зачастую указывается диаграмма его срабатывания во временных промежутках. Согласно ей, при подаче пускового питания на устройство, производится включение схемы «star». Начинается период разгона. Он может регулироваться с помощью специальных органов управления, расположенных для этого на передней панели.

По прошествии установленного промежутка, контактор «звездного» соединения размыкается, наступает пауза, длительность которой также регулируется. Период характеризуется подачей на обмотки напряжения без тока. Вращение вала продолжается за счет инерции. После окончания паузы вторым контактором включается режим «треугольник» и двигатель выходит на номинальную рабочую мощность.

Особенностью такого специализированного реле является возможность самостоятельно выбирать необходимый режим работы. За точностью и правильной последовательностью запуска следит программа, что исключает необходимость постоянного контроля питания со стороны оператора, а также сводит к минимуму вероятность аварийной ситуации.

Зачем нужны схемы

Пуск примечателен возникновением пусковой нагрузки, значительно превышающей номинальный параметр. Если двигатель маломощный, то специальные защитные компоненты смогут выдержать удар. Но в случае с высокомощными агрегатами происходит неизбежное проседание напряжения. Выходят из строя предохранители, автоматические выключатели, предназначенные для защиты промышленных установок от разрушительных воздействий. Частотность вращения подвижной части при пуске значительно ниже паспортной.

Пусковой ток снижается такими способами:

• размещением в системе с трансформатора, дросселя или регулирующего реостата;
• переключением схемы соединения обмоток ротора – происходит при помощи производственной системы автоматизации (ПСА). Отвечает за автоматизированную регулировку функциональных возможностей инфраструктуры предприятия – включает определенное оборудование, выключает технологическое оснащение, если оно не нужно в данный момент.

Последний метод активней встречается на производствах – он довольно простой, эффективный. Снижение пускового тока обеспечивается изменением схемы звезды в треугольник. Во время запуска двигателя обмотки соединяются в звезду, а после постепенного и равномерного разгона – переключаются на треугольник.

Если оснащение использует обе схемы, тогда к общей точке подключения присоединяется дополнительная нейтраль от сети электроснабжения. Во время работы возможна амплитудная фазная асимметрия. Нейтраль компенсирует этот эффект, что препятствует появлению проблем с работоспособностью силовых агрегатов.

Данные схемы электрического мотора существенно отличаются друг от друга. Перед тем, как обеспечить подключение трехфазного двигателя методом треугольника или звезды, необходимо максимально точно разобраться с нюансами каждой из схем. Иначе, вместо положительного результата в виде эффективной работы существует вероятность того, что возникнут серьезные неприятности с функционированием оборудования.

Схема подключения обмоток электродвигателя звездой

Вот так выглядит борно электродвигателя и здесь обмотки соединены звездой.   Т.е. концы обмоток соединены в одной точке. Мои коллеги-инженеры сталкивались с такими случаями, когда перемычки кидали на начало обмоток, куда подключался питающий кабель. Сразу возникало короткое замыкание.

Фазное и линейное напряжение при соединении обмоток в звезду разное, а ток одинаковый. А теперь давайте найдём полную мощность,  развиваемую электродвигателем.

Полная мощность в трёхфазной системе равна сумме полных мощностей трёх фаз. И теперь формула полной мощности будет выглядеть вот так.



А чтобы найти активную мощность применим следующую формулу: где cosф- коэффициент мощности, n- КПД.

Из формулы активной мощности выразим ток: где cosф- коэффициент мощности, n- КПД.

Схема подключения обмоток электродвигателя треугольником

Вот так выглядит борно электродвигателя и здесь обмотки соединены треугольником.  Т.е. конец обмотки соединён с началом следующей обмотки. Фазное и линейное напряжение равны. Линейный  ток в 1,73 раза больше фазного.

Формула полной мощности будет выглядеть как на рисунке выше. Если обратить внимание на формулу полной мощности при подключении звездой, то мы заметим, что формулы полной мощности одинаковые. А чтобы найти активную мощность применим следующую формулу: где cosф- коэффициент мощности, n- КПД. Из формулы активной мощности выразим ток: где cosф- коэффициент мощности, n- КПД.

Внимательный читатель должен был заметить, что формула мощности одинаковая при подключении треугольником и при подключении звездой. Так и есть, просто, чтобы поддержать необходимую мощность, у нас будет меняться ток.

Но чтобы двигатель не сгорел при переключении с треугольника на звезду, надо уменьшить нагрузку на валу двигателя до тех пор, пока фазный ток не станет равный фазному току при подключении треугольником. Поэтому и говорят, что мощность при подключении обмоток электродвигателя звездой меньше, чем при соединении треугольником.

Почему при пуске применяют схему звезда-треугольник

Формула мощности в момент пуска не действует, т. к. двигатель не вращается – ЭДС Самоиндукции отсутствует (индуктивное сопротивление). По факту у нас есть обмотка с очень маленьким сопротивлением и напряжение, подаваемое на двигатель. И ток здесь рассчитывается по закону Ома. Чем меньше у нас подаваемое напряжение на обмотку электродвигателя, тем меньше будет ток в обмотке.

А мы помним, что при треугольнике у нас на обмотку подаётся линейное напряжение, а при звезде напряжение будет в 1.73 раза меньше чем на треугольнике. Следовательно, и пусковые токи будут меньше.

Но не забываем, что закон Ома действует только в момент пуска электродвигателя. Когда двигатель выходит на номинальные обороты, ему необходимо поддерживать мощность, которая присутствует на валу. А так как напряжение при звезде меньше в 1.73 раза, то начинает подниматься ток, чтобы компенсировать падение напряжения на обмотках электродвигателя.

Будьте внимательны!!!

Бывает попадаются шильдики электродвигателей, которые путают электриков, и они могут допустить ошибку при подключении. Например:  Написана буква V, под ней нарисован треугольник, а внизу два напряжения 400 Вольт на 50 Герц и 460 Вольт на 60 Герц. Специалист думает, что буква V-это значок звезды, а так как у него напряжение 400 Вольт, то подключает звездой. А на самом деле этот движок рассчитан на одно лишь подключение- треугольником. А буква V обозначает напряжение.

Что говорит ПУЭ

Электромоторы, использующиеся для обеспечения работы силовых машин, и, осуществляющие единый техпроцесс, должны оснащаться общим коммутационным аппаратом – если это требует безопасность. Иначе, допускается оснащение двигателей отдельными коммутационными приборами (КП).

КП, находящиеся в общих с моторами цепях, должны одновременно выключать все проводники, по которым проходит напряжение. Если в инфраструктуре предприятия присутствует дистанционное, автоматическое управление электродвигателем (АУЭ), тогда вблизи последнего размещается специализированный аппарат аварийного отключения. Это формирует защиту от чрезвычайных происшествий, происходящих из-за перебоев в работоспособности агрегатов.

ПУЭ допускает отсутствие АУЭ, если:

• установки исключают возможность каких-либо случайных прикосновений к вращающимся элементами механизмов. Возле таких установок размещаются плакаты, уведомляющие о том, чтобы агрегат может быть запущен при помощи дистанционного управления, или автоматически;
• силовые установки оснащены специализированными приборами, обеспечивающими локальный контроль с последующей командой на отключение.

Необходимость монтажа автоматических устройств отключения определяется еще на этапе проектирования комплексов промышленных манипуляторов. При этом цепи АУЭ допускается питать как от централизованного энергоснабжения, так и через децентрализованные источники электричества.

Предотвращение внезапных запусков обеспечивается блокировочной связью. Она автоматически отключает главную цепь, когда отсутствует питание. Аппараты, отвечающие за коммутацию, должны отличаться повышенной устойчивостью к расчетным токам короткого замыкания.

Подведем итог

Схемы обмоток используют тогда, когда подключают электрическое оборудование. Варианты различаются между собой и обеспечивают разные режимы работы. Для мощного электрооборудования лучше подходят схемы треугольник тогда, как звезда обеспечивает плавную работу, защищает от износа и перегрева.

Исходя из теории и практических знаний основ электротехники, способ подключения «звезда», позволяет электродвигателю работать плавнее и мягче. Но при этом данный способ не позволяет выйти двигателю на всю мощность, представленную в технических характеристиках.

Соединив фазные обмотки по схеме «треугольник», двигатель способен быстро выйти на максимальную рабочую мощность. Это позволяет использовать по полной КПД электродвигателя, согласно техпаспорта. Но у такой схемы соединения есть свой недостаток: большие пусковые токи. Для уменьшения значения токов применяют пусковой реостат, позволяя осуществить более плавный пуск двигателя.

Видеоинструкция: подключение «звездой» и «треугольником»

Система запуска асинхронного двигателя: устройство и принцип работы, схема,

Как проверить электродвигатель мультиметром: проверка ротора и статора на межвитковое замыкание, прозвонка асинхронного и трехфазного двигателя

Реверсивная схема подключения электродвигателя

Подключение электродвигателя: схемы, проверка, видео

Чем отличается фазное напряжение или ток, от линейного

Как проверить электродвигатель: этапы проверки и выяснение неисправностей

Что такое схема стартера звезда-треугольник?

Вы когда-нибудь слышали о схеме запуска звезда-треугольник? Если нет, не волнуйтесь, вы не одиноки. На самом деле, большинство людей никогда не слышали об этом. Но если вы инженер-электрик или кто-то, кто работает с электрическими цепями, то вам обязательно нужно знать, что такое схема запуска звезда-треугольник.

В этом сообщении блога мы обсудим основы пусковых схем звезда-треугольник, в том числе принцип их работы и некоторые их преимущества.

Что такое схема стартера звезда-треугольник?

Пусковая схема со звездой-треугольником представляет собой тип электрической пусковой системы, которая обычно используется в промышленных и коммерческих целях. Он используется для запуска электродвигателей путем подачи на двигатель пониженного напряжения [1].

В дополнение к пуску электродвигателей схема пуска по схеме звезда-треугольник также может использоваться для обеспечения пониженным напряжением других типов нагрузок, таких как вентиляторы, насосы и компрессоры.

Наиболее распространенным типом схемы пускателя по схеме «звезда-треугольник» является трехфазный пускатель по схеме «звезда-треугольник». Он подключается к двигателю через набор контакторов.

Схема пуска звезда-треугольник является одной из самых популярных электрических пусковых систем, поскольку она надежна и эффективна. Кроме того, его можно использовать с различными типами нагрузок.

Если вы ищете электрическую систему запуска для своего применения, схема запуска звезда-треугольник является хорошим вариантом для рассмотрения.

Преимущества и недостатки схемы пускателя «звезда-треугольник»

Плюсы:

Эти пускатели популярны, поскольку они обеспечивают ряд преимуществ по сравнению с другими типами пускателей.

• Основное преимущество в том, что они снижают пусковой ток при запуске. Это связано с тем, что сопротивление обмотки двигателя при соединении треугольником ниже, чем при прямом подключении двигателя к источнику питания при соединении звездой. В результате также снижается пусковой крутящий момент, что может быть преимуществом в некоторых приложениях.
• Одно из преимуществ пускателей по схеме «звезда-треугольник» заключается в том, что их можно использовать с двигателями самых разных размеров. Например, их можно использовать как с асинхронными, так и с синхронными двигателями.
• Они также относительно просты в конструкции и эксплуатации, что делает их экономичным вариантом для многих применений. Это означает, что их можно использовать в самых разных отраслях, от бытовой до промышленной.
• Одним из преимуществ использования пускателя по схеме «звезда-треугольник» является то, что он может помочь продлить срок службы вашего двигателя. Запуская двигатель в режиме звезды, вы создаете меньшую нагрузку на двигатель, чем если бы вы запускали его в режиме треугольника. Это может помочь продлить срок службы вашего двигателя, а также повысить его эффективность.
• Наконец, пускатели звезда-треугольник могут использоваться как с трехфазными, так и с однофазными источниками питания. Это делает их универсальным вариантом для многих различных типов приложений.

Минусы:

Однако и эти стартеры не лишены минусов.

• Требуется больше обслуживания – Причина этого в том, что пускатель звезда-треугольник использует много контактов. Эти контакты со временем могут изнашиваться, и их необходимо заменять.
• Это может вызвать проблемы с двигателем – Пускатель по схеме «звезда-треугольник» может вызвать проблемы с двигателем, такие как вибрация и шум. Это связано с тем, что соединение по схеме «звезда» имеет более низкий импеданс, чем соединение по схеме «треугольник».
• Подходит не для всех приложений – Пускатель звезда-треугольник подходит не для всех приложений. Например, он не подходит для использования с насосами и вентиляторами.
• Не так надежен, как другие методы – Пускатель по схеме «звезда-треугольник» не так надежен, как плавный пуск или привод с регулируемой скоростью. Это связано с тем, что в нем используется много контактов, которые со временем могут изнашиваться.

Где обычно используется пускатель звезда-треугольник?

Существует множество промышленных приложений, в которых используется пускатель звезда-треугольник. Например, если у вас есть трехфазный асинхронный двигатель, который часто запускается в течение дня.

Другое распространенное применение — компрессоры, насосы и вентиляторы. Если какое-либо из этих устройств часто запускается и останавливается в течение дня, то эти стартеры являются хорошим вариантом.

Они также используются в конвейерных лентах, кранах и другом тяжелом оборудовании. По сути, в любое время, когда вам нужно часто запускать и останавливать трехфазный двигатель, пускатель звезда-треугольник является хорошим вариантом.

Последнее место, где вы можете увидеть пускатель по схеме «звезда-треугольник», — это машины с высоким пусковым током. Это может быть что-то вроде печи или духовки. Если двигатель для одного из этих устройств должен иметь высокий пусковой момент, то пускатель звезда-треугольник может это обеспечить.

Как это работает?

Пускатель по схеме «звезда-треугольник» — это, по сути, способ уменьшить величину пускового тока при запуске трехфазного двигателя. Другими словами, это способ убедиться, что двигатель не потребляет слишком много тока при первом включении.

Это достигается путем запуска двигателя в так называемой конфигурации «звезда». В этой конфигурации трехфазные обмотки соединены вместе по схеме звезды.

После того, как двигатель заработает, пускатель звезда-треугольник изменит конфигурацию обмотки на так называемую конфигурацию «треугольник». В этой конфигурации обмотки соединены по схеме треугольник.

Позволяет двигателю работать на полной мощности.

Пускатель по схеме «звезда-треугольник» переключится обратно на конфигурацию «звезда», когда придет время выключить двигатель. Это помогает уменьшить количество тока, протекающего через двигатель, когда он выключен, что может помочь предотвратить повреждение двигателя.

Итак, это общий обзор того, как работают пускатели звезда-треугольник.

Пуск по схеме «звезда-треугольник» с открытым переходом

В этой конструкции используется трехфазный контактор для соединения обмоток двигателя по схеме «звезда» или «треугольник». Таймер используется для задержки подачи напряжения на обмотку треугольника, что снижает пусковой ток при пуске.

Основным преимуществом этого типа стартера является его низкая стоимость. Кроме того, он прост в подключении и не требует сервисного выключателя.

Однако основным недостатком является отсутствие какой-либо защиты от обрыва фазы или несимметричного напряжения.

Кроме того, конструкция с открытым переходом может привести к кратковременному отключению питания подключенных нагрузок, когда контактор переключается между конфигурациями «звезда» и «треугольник».

Закрытый переход звезда-треугольник пуск

Этот тип представляет собой более сложную конструкцию, в которой также используются два трехфазных подрядчика.

Как прочитать конденсатор?

Этот тип пускателя не требует таймера. Кроме того, конструкция с закрытым переходом исключает прерывание питания, вызванное переключением контакторов в пускателе с открытым переходом.

Однако пускатель с закрытым переходом стоит дороже, чем пускатель с открытым переходом.

Кроме того, подключение проводки сложнее, и для него требуется сервисный выключатель.

Главным преимуществом является его надежность. Это самый надежный тип стартера, но и самый дорогой.

По этой причине он часто используется в критически важных приложениях, где время простоя должно быть сведено к минимуму.

Детали пускателя по схеме «звезда-треугольник»

Пускатель по схеме «звезда-треугольник» состоит из трех основных частей: двигатель, контактор и реле перегрузки.

• Двигатель — это часть стартера, которая фактически проворачивает двигатель. Обычно это трехфазный асинхронный двигатель. На самом деле можно использовать любой тип двигателя, но наиболее распространены трехфазные асинхронные двигатели.
• Контактор — это часть пускателя, которая управляет подачей электроэнергии на двигатель. Обычно это сверхмощный переключатель, способный выдерживать большие токи. Кроме того, контактор должен иметь возможность быстро включать и выключать ток.
• Реле перегрузки — это часть пускателя, которая защищает двигатель от повреждения из-за перегрузки. Это тепловое или электронное устройство, которое срабатывает, когда ток, протекающий через него, превышает определенный уровень.

Когда все три части собраны вместе, они образуют пускатель звезда-треугольник.

Однако есть и другие детали, которые иногда входят в состав пускателя со звезды на треугольник.

• Например, таймер часто используется для задержки включения обмотки треугольником. Это предотвращает запуск двигателя при полной нагрузке, что может привести к его повреждению.
• Кроме того, иногда используется кнопка для ручного включения и выключения стартера.
• Контрольная лампочка — еще одна общая черта. Он показывает, включен ли стартер.
• И последнее, но не менее важное: реверсивный контактор можно использовать для изменения направления вращения двигателя.

Все эти функции являются необязательными, и разработчик пускового устройства должен решить, какие из них включить.

Советы

При использовании пусковой схемы звезда-треугольник следует помнить несколько моментов.

Во-первых, убедитесь, что номинальное напряжение и ток контактора соответствуют условиям применения.

Во-вторых, помните о пусковом токе при запуске двигателя. Это может вызвать проблемы, если контактор имеет неправильный размер.

Наконец, убедитесь, что пускатель звезда-треугольник правильно подключен и что все соединения затянуты.

Если вы будете следовать этим советам, вы сможете без проблем использовать схему запуска звезда-треугольник.

Часто задаваемые вопросы

В чем разница между пускателем звезда-треугольник и пускателем DOL?

• Пускатель звезда-треугольник первоначально подключает двигатель к источнику питания по схеме звезда. Это означает, что подключены только две из трех фаз, что приводит к меньшему току, протекающему через двигатель. Как только двигатель достигнет определенной скорости, пусковое устройство переключит соединение на конфигурацию треугольника.
• Стартер DOL, с другой стороны, всегда поддерживает треугольную конфигурацию. Это означает, что все три фазы подключены с самого начала, что приводит к более высокому току, протекающему через двигатель. Однако это также означает, что пускатель DOL с большей вероятностью может повредить двигатель, если он используется неправильно.

Является ли схема «звезда-треугольник» устройством плавного пуска?

Да, звезда-треугольник — это тип устройства плавного пуска. Устройство плавного пуска — это устройство, которое используется для медленного увеличения напряжения и тока двигателя. Это снижает нагрузку на двигатель, что продлевает срок его службы.

Где обычно используются стартеры?

Пускатели обычно используются в тех случаях, когда двигатель необходимо часто запускать и останавливать. Это может быть что-то вроде конвейерной ленты или насоса. Стартеры также можно использовать в приложениях с высокой нагрузкой на двигатель, например, в дробилках или миксерах.

Полезное видео: Объяснение пускателя «звезда-треугольник» — принцип работы

Заключительные мысли

В целом схема пускателя «звезда-треугольник» — отличный способ запустить двигатель. Он прост в настройке и может быть выполнен всего за несколько минут. Кроме того, это относительно недорого и легко найти нужные детали.

Если вы ищете простой способ запустить двигатель, определенно стоит рассмотреть схему пускателя по схеме «звезда-треугольник».

Я надеюсь, что эта статья помогла вам понять, что такое схема запуска звезда-треугольник и как она работает. Спасибо за прочтение!

П.С. Если вы нашли эту статью полезной, поделитесь ею с другими, кому она может быть полезна. Спасибо!

Каталожные номера:

1. https://engineerfix.com/star-delta-starter-circuit-y-%CE%B4-how-to-wire-pros-and-cons/

SparkFun Redboard или Arduino Uno: что лучше?

Устройство плавного пуска

по сравнению со пускателем звезда-треугольник

Каждый раз, когда запускается электродвигатель, он потребляет значительное количество энергии. Этот внезапный приток энергии может повредить двигатель, привести к провалам напряжения и вызвать другие проблемы. Для защиты от этих нежелательных эффектов вам необходимо выбрать метод пуска, обеспечивающий безопасный запуск двигателя.

Два из этих способов пуска включают использование устройств плавного пуска и пускателей по схеме звезда-треугольник. Хотя эти два устройства имеют схожую цель, они во многом различаются. В этой статье мы дадим определение и сравним эти две технологии, чтобы помочь вам выбрать правильную для приложений вашей компании.

Что такое устройство плавного пуска?

Устройства плавного пуска, также называемые устройствами плавного пуска с пониженным напряжением (RVSS), представляют собой полупроводниковые устройства, которые защищают электродвигатели переменного тока от повреждений из-за резкого увеличения мощности во время запуска. Они делают это, позволяя мощности медленно увеличиваться за счет постепенного увеличения напряжения, подаваемого на двигатель. Обычно они используются только при запуске, но некоторые из них можно использовать и при остановке двигателя.

Устройства плавного пуска могут состоять из электрических или механических компонентов или их комбинации. В механических устройствах плавного пуска могут использоваться муфты и различные виды муфт, в которых для передачи крутящего момента используется жидкость, стальная дробь или магнитные силы. Электрические устройства плавного пуска уменьшают крутящий момент, временно изменяя способ подключения двигателя к электрическому току или иным образом уменьшая потребляемый ток или напряжение с помощью электрических средств. Электрические устройства плавного пуска могут управлять от одной до трех фаз. Трехфазный контроль обычно дает лучшие результаты.

Обычно в устройствах плавного пуска используются кремниевые выпрямители и тиристоры для снижения напряжения. В выключенном состоянии тиристоры ограничивают ток, а во включенном — разрешают. Когда двигатель разгоняется, тиристоры включаются. После достижения максимальной скорости включаются обходные контакторы, что помогает уменьшить нагрев двигателя.

Что такое стартер звезда-треугольник?

Пускатели «звезда-треугольник» — это еще одно устройство, которое можно использовать для снижения потребления тока во время запуска двигателя. Его часто используют для пуска трехфазных асинхронных двигателей, но его можно использовать только при пуске двигателя без нагрузки и при относительно низком требуемом пусковом токе.

При использовании этого метода двигатель сначала запускается с обмоткой статора, соединенной звездой. Как только двигатель достигает определенной скорости или по прошествии определенного времени, двигатель будет работать с обычной обмоткой статора, соединенной треугольником. При запуске со звездой снижается напряжение на каждой обмотке, а также уменьшается крутящий момент.

При соединении звездой четыре провода. Три из них – фазные провода, а четвертый – нулевой. Нейтральный провод подключается в начальной точке, где сходятся трехфазные провода. При соединении треугольником три — это три провода. Нейтральная клемма отсутствует, хотя при необходимости в качестве нейтрального пути можно использовать землю.

Пускатели «звезда-треугольник» содержат трехполюсный двухпозиционный переключатель, который переключает обмотки статора со звезды на треугольник. У них также есть три контактора, главный контактор, контактор звезды и треугольник, которые контролируют токи обмотки. Они также содержат реле времени, трехполюсный тепловой расцепитель максимального тока и либо плавкие элементы, либо автоматические выключатели для цепей.

Устройства плавного пуска и пускатели «звезда-треугольник»

Итак, чем похожи устройства плавного пуска и пускатели «звезда-треугольник» и чем они отличаются? И что вы должны использовать для запуска вашего двигателя?

Оба типа стартеров служат одной и той же цели. Они снижают напряжение, подаваемое на двигатель во время запуска, чтобы предотвратить внезапный скачок мощности, который может повредить двигатель и вызвать различные другие проблемы. Однако основными отличиями являются:

• Количество состояний: Пускатели звезда-треугольник имеют только два состояния, низкое напряжение и полное напряжение, между которыми пускатель переключается. С другой стороны, устройства плавного пуска запускаются постепенно. Они могут иметь бесконечные состояния в пределах возможностей управляющей электроники и ваших требований к запуску.
• Способность работать при различных условиях нагрузки: Устройства плавного пуска могут работать при различных условиях нагрузки, таких как пуски под нагрузкой и без нагрузки, в то время как устройства для пуска по схеме звезда-треугольник не могут.
• Время пуска: Устройства плавного пуска позволяют контролировать время пуска, а пускатели звезда-треугольник — нет. Время пуска для пускателей со звезды на треугольник составляет от трех до семи секунд, в то время как для устройств плавного пуска время пуска регулируется от одной до 60 секунд.
• Управление крутящим моментом: устройства плавного пуска
  также предлагают динамическое управление крутящим моментом, что позволяет регулировать крутящий момент в соответствии с различными характеристиками двигателя и нагрузки. При использовании пускателей по схеме звезда-треугольник вы не можете регулировать пусковой крутящий момент.
• Плавный останов: Некоторые устройства плавного пуска также имеют функцию плавного останова, а пускатели со звездой-треугольником — нет.
• Снижение тока при очень малых нагрузках: При очень малых нагрузках пускатели звезда-треугольник могут снизить пусковой ток до более низкого уровня, чем это может сделать устройство плавного пуска.
• Простота: Пускатели «звезда-треугольник» сложнее, чем устройства плавного пуска. Также проще установить устройства плавного пуска.
• Открытый переход и потеря мощности: В пускателях по схеме «звезда-треугольник» между соединением «звезда» и «треугольник» существует открытый переход, который может привести к переходным процессам и высокому крутящему моменту. Источник питания также теряется во время этого перехода. В устройствах плавного пуска такого открытого перехода и потери мощности нет.
• Стоимость: Устройства плавного пуска стоят дороже, чем пускатели по схеме звезда-треугольник, хотя устройства плавного пуска более эффективны. Однако сегодня разница в стоимости между двумя типами стартеров меньше, чем была раньше.
• Области применения: Пускатели звезда-треугольник могут использоваться для двигателей малой мощности, запускаемых под нагрузкой, машин средней мощности, запускаемых без нагрузки, маломощных вентиляторов и маломощных центробежных насосов. Устройства плавного пуска можно использовать с большими двигателями с нагрузкой или без нее, включая двигатели, используемые для компрессоров, вентиляторов, насосов, конвейеров, мешалок, смесителей, мельниц и т. д.

Обзор пускателей двигателей

Какой пускатель использовать: плавный пускатель или пускатель звезда-треугольник?

Какой тип стартера следует использовать с двигателем? Устройства плавного пуска предлагают больше функций и более простую установку, но пускатели со звездой-треугольником имеют преимущество в более низкой стоимости. Вот несколько дополнительных причин для использования каждого типа пускателя:

Причины для использования устройств плавного пуска

В настоящее время устройства плавного пуска используются чаще, чем пускатели со звездой-треугольником, благодаря их расширенным возможностям и дополнительным функциям. Если у вас есть более крупный двигатель, который вы часто запускаете и останавливаете, лучше выбрать устройство плавного пуска, поскольку оно более эффективно, чем пускатель звезда-треугольник.

Устройства плавного пуска также более универсальны, чем пускатели звезда-треугольник, и их проще устанавливать. Вы также можете выбрать устройство плавного пуска из-за его дополнительных возможностей, таких как способность приспосабливаться к различным условиям нагрузки, включать плавные остановы и регулировать время пуска и крутящий момент. Устройства плавного пуска также обладают преимуществами за счет улучшенной функциональности, такой как плавный прогрессивный пуск, отсутствие потерь мощности, встроенная защита и длительный срок службы благодаря отсутствию движущихся частей

Причины использования пускателей звезда-треугольник

Основным преимуществом пускателей звезда-треугольник является их более низкая стоимость, хотя разница в стоимости меньше, чем раньше.
