Разница между реостатом и потенциометром

Устройство с трехвыводной схемой называется переменным резистором. Реостат и потенциометр относятся к категории переменных резисторов. Функция переменного резистора заключается в обеспечении переменного сопротивления в электрической цепи.

Научная викторина

Проверьте свои знания по темам, связанным с наукой

1 / 10

Листы оцинкованного железа имеют покрытие

вести

хром

цинк

банка

2 / 10

Кислота окрашивает синюю лакмусовую бумагу в какой цвет?

Black

Синии

Red

Апельсин

3 / 10

ДНК несет в себе инструкции для роста организма. ДНК означает…..

Нуклеиновое яблоко дезоксирибозы

Дезоксирибозный нуклеиновый аппарат

Дезоксирибонуклеиновая кислота

Дезоксирибозоядерная кислота

4 / 10

Какова функция клеток корневых волосков?

Поглощать кислород

Впитывать воду

Для поглощения углекислого газа.

Для поглощения воды и минералов/питательных веществ.

5 / 10

Вещества, вступающие в химическую реакцию, называются __________.

Реактивы

Продукты

Катализаторы

6 / 10

Ферментация – это процесс ______.

Превращение крахмала в сахар

Превращение сахара в спирт

Превращение белка в сахар

добавление дрожжей для приготовления вина

7 / 10

Связь, возникающая между металлами и неметаллами, называется _______________.

Ионная связь

Ковалентная связь

Металлическая связка

8 / 10

Назовите ткань, из которой шьют бронежилеты?

Утюг

Алюминий

Сталь

Кевлар

9 / 10

Какой из перечисленных организмов дышит через кожу?

Змея

червяк

Обезьяна

Людей

10 / 10

Какая из перечисленных желез находится во рту человека?

Надпочечник

Гипофиз

Половые

слюнный

ваш счет

Основные выводы

1. Реостаты управляют током, изменяя сопротивление в цепи, а потенциометры делят напряжение и действуют как переменные делители напряжения.
2. Реостаты обычно имеют две клеммы, тогда как потенциометры имеют три для более точного управления.
3. Потенциометры находят применение в различных приложениях, таких как регулировка громкости и определение положения. Напротив, реостаты регулируют мощность в сильноточных приложениях, таких как диммеры и регуляторы скорости двигателя.

Реостат — это устройство, которое используется для перенаправления потока тока в цепи и управляется вручную путем увеличения или уменьшения сопротивления. Потенциометр представляет собой электронный измерительный прибор, который используется для деления напряжения в электронной цепи и имеет параллельное соединение.

Хотите сохранить эту статью на потом? Нажмите на сердечко в правом нижнем углу, чтобы сохранить в свой собственный блок статей!

Реостат — это устройство, которое используется в основном для регулирования сопротивления, т. е. либо для уменьшения, либо для увеличения сопротивления. поток тока вручную. Это очень распространенный вид переменного резистора. Можно сказать, что это инструменты управления мощностью, и они используются в различных приборах, таких как печи и обогреватели, для управления интенсивностью света и контроля скорости.

В качестве измерительного устройства используется потенциометр. Он используется для измерения напряжения электрического устройства. Его также можно использовать для управления громкостью электрических устройств, таких как аудиоколонки.

Параметры сравнения	реостат	Потенциометр
Состав	Различные материалы, такие как углеродные диски, жидкости и металлические ленты.	Резистивные элементы, такие как металлокерамика, графит, проволока и частицы углерода.
Используйте	Варьируйте сопротивление	Измерительный прибор
Функция	Контролируйте поток	Деление напряжения
Подключения	Последовательный	Параллельные
Трансформируемость	Его нельзя использовать в качестве потенциометра.	Может использоваться как реостат.
Разделение напряжения	Невозможно разделить	Можно разделить

Реостат используется для изменения поток тока в электрической цепи. Он управляется вручную путем увеличения или уменьшения сопротивления. Он может изменять сопротивление без каких-либо нарушений или прерываний.

Есть в основном три типа реостатов. Предустановленные, вращающиеся и линейные. Предустановленный реостат обычно используется в печатных платах. Поворотный используется, когда ползунок или резистивный элемент реостата перемещается в круговом направлении.

Линейный реостат используется, когда ползунок и резистивный элемент перемещаются в линейном или прямолинейном направлении. Существуют различные применения реостата, например, он используется в устройствах, где требуется высокое напряжение, он также используется для приглушения света, поскольку он может изменять интенсивность света, и он используется для управления громкостью устройства, такого как радио или скорость звука.

мотор.

Что такое потенциометр?

Существуют различные термины, с помощью которых различные типы потенциометров используются для описания в электронике. промышленность. Он включает в себя триммер, горшок скольжения и горшок для большого пальца.

Два типа потенциометров можно регулировать вручную. Это линейный и поворотный потенциометр. Линейный – дворник движется прямолинейно.

Он не может делить напряжение. Он соединен с параллелью в электрической цепи. Он используется для управления громкостью в аудиосистемах и действует как преобразователь при управлении телевизором.

Основные различия между реостатом и потенциометром

1. Реостат не может быть использован в качестве потенциометра. В качестве реостата можно использовать потенциометр.
2. Реостат не может делить напряжение. Потенциометр может делить напряжение.

Рекомендации

1. https://aip.scitation.org/doi/abs/10.1063/1.1751472
2. https://aapt. scitation.org/doi/abs/10.1119/1.1934883

Один запрос?

Я приложил столько усилий, чтобы написать этот пост в блоге, чтобы предоставить вам ценность. Это будет очень полезно для меня, если вы подумаете о том, чтобы поделиться им в социальных сетях или со своими друзьями/родными.

ДЕЛИТЬСЯ ♥️

Пиюш Ядав

Пиюш Ядав последние 25 лет работал физиком в местном сообществе. Он физик, увлеченный тем, чтобы сделать науку более доступной для наших читателей. Он имеет степень бакалавра естественных наук и диплом о высшем образовании в области наук об окружающей среде. Подробнее о нем можно прочитать на его био страница.

Потенциометры и другая электроника для гитар

Что такое потенциометр?

В жизни есть вещи, которые затрагивают всех нас, но мы обычно предпочитаем не думать о них. В более широком мире это могут самые различные вещи, а в гитарном мире это звукосниматели, ремни и потенциометры.

На электрогитаре, почти всегда есть один или два потенциометра между звукоснимателями и входом для педалей или усилителя.

Даже если вы используете свой объемный потенциометр больше как контроль включения / выключения, чем элемент регулировки громкости, он все равно будет оказывать существенное влияние на тон звука.

Сначала мы должны посмотреть, что такое потенциометры, прежде чем говорить о гитарах. Потенциометры являются технически электромагнитными преобразователями. Что это должно значить? Ну, в основном — это то, что контролирует сопротивление или поток электричества. Потенциометры предназначены для изменения или прекращения подачи электроэнергии при повороте диска или ручки. Потенциометры сами по себе довольно просты.

Принцип работы электрогитары

Гитарная проводка относится к электрическим компонентам и их соединениям внутри электрогитары (бас-гитары или мандолины). Система проводка чаще всего состоит из датчиков, потенциометров для регулировки громкости и тональности, переключателя для выбора между различными датчиками (если прибор имеет более одного) и выходным гнездом. Могут быть дополнительные элементы управления для определенных функций.

Звукосниматели

Звукосниматели преобразуют механическую энергию вибрационной струны в электрический сигнал, позволяя ее усиливать, обрабатывать и воспроизводить. Звукосниматели сильно различаются по конструкции, размерам, типам используемых материалов, а также различным электрическим свойствам, но обычно делятся на две категории: одновитковая и двухвитковая.

Потенциометры

• Потенциометр можно использовать одним из двух способов — как делитель напряжения или как переменный резистор. Потенциометры в гитарных цепях используются для управления громкостью и тоном.
• Потенциометры могут использоваться для управления множеством функций внутри электрической гитары. Чаще всего они функционируют как регуляторы тона и громкости, но также могут смешивать два звукоснимателя вместе.

Потенциометры отличаются по своим электрическим характеристикам, из которых в электрогитаре наиболее важен следующий:

• Значение — сопротивление между двумя внешними наконечниками. Наиболее распространенными значениями являются 250 кОм (для одноканальных датчиков) и 300-500 кОм (для хамбакеров).

Значения потенциометра

Клиенты интернет-магазина 4Club часто спрашивают, в чем разница между 250 кОм моделью и 500 кОм. Как потенциометры влияют на гитарный тон? Стоит сразу отметить, что любой из этих потенциометров можно использовать со всеми пассивными звукоснимателями. Поэтому, если вас беспокоит совместимость с вашей гитарой, проблем нет. Реальная разница между этими гитарными потенциометрами — уровни сопротивления. Это то, что представляет K. Обычно более высокие потенциометры создают более яркий тон с вашей гитарой.

Причиной этого является то, что модели с более высоким значением не позволяют отклонять высокие частоты или более высокие частоты на провода заземления так же легко, как это делают нижние значения. Таким образом, более высокие частоты проходят в звукосниматель. С другой стороны, потенциометры с более низким значением имеют тенденцию выкачивать более высокие частоты на землю, только позволяя более низким частотам проходить через датчики.

Гитарные потенциометры также имеют более низкие значения, такие как 25K и 50K. Эти горшки обычно используются для активных звукоснимателей.

На значения может влиять общая конфигурации конкретной модели. Например, при прочих равных условиях громкость 500K и тон, равны 250K-громкости, установленной в Fender. Два подключенных 500K потенциометра эффективно превращаются в один 250K потенциометр.

Сначала мы должны посмотреть, что такое потенциометры, прежде чем говорить о гитарах. Потенциометры являются технически электромагнитными преобразователями. Что это должно значить? Ну, в основном — это то, что контролирует сопротивление или поток электричества. Потенциометры предназначены для изменения или прекращения подачи электроэнергии при повороте диска или ручки. Потенциометры сами по себе довольно просты.

Купить потенциометр

Итак, если у вас остались вопросы вы можете задать их нашим менеджерам. Специалисты интернет-магазина 4Ckub не только с радостью ответят на них, но и помогут подобрать именно ту модель, которая подходит в вашем конкретном случае. Купить потенциометр, а также другие аксессуары для гитары вы можете не выходи из дома или студии! Просто позвоните нам и мы доставим заказ в любой регион страны!

Потенциометры — полное руководство

Наше руководство по потенциометрам поможет вам понять их использование, принципы работы, различные типы и характеристики.

Что такое потенциометр?

Потенциометр является разновидностью переменного резистора . Эти пассивные компоненты предназначены для контроля электрического сопротивления, измеряемого в Омах (Ом). Доступно несколько различных вариантов, включая триммер и поворотный потенциометр, но принцип работы остается прежним.

Потенциометры работают, измеряя входное напряжение и передавая различные значения в цепь. Эта величина определяется положением ползунка (иногда также называемого ползунком) на резистивной дорожке. В этом пояснении кратко описывается, как потенциометры могут использоваться в качестве регуляторов напряжения , но их также можно использовать для введения различных уровней сопротивления, для сравнения электродвижущей силы (ЭДС) двух элементов или для регулирования мощности в цепи. В последнем случае это реостат.

Типичным примером применения потенциометра является регулировка громкости в радио- и стереосистемах. В некоторых все еще установлены аналоговые поворотные потенциометры, и, несмотря на растущую цифровизацию, потенциометры часто используются в подобной электронике.

Потенциометры также могут называться потенциометрами или потенциометрами.

Просмотреть все потенциометры

Использование потенциометров

Потенциометры часто используются в различных устройствах как в промышленных, так и в бытовых целях. Некоторые распространенные варианты использования потенциометров включают:

• Механические энкодеры для простой регулировки скорости
• Сравнение ЭДС стандартного элемента и элемента батареи
• Управление электрическими свойствами различных устройств, таких как генераторы
• Регулятор громкости в звуковом оборудовании
• Балансировка или корректировка значения сопротивления во избежание нежелательных изменений

Следует отметить, что потенциометры могут не только регулировать сопротивление. Например, их можно использовать в качестве преобразователей полярности. В этом приложении он подключен к двум разным источникам постоянного тока. Положительный и отрицательный выводы соединены с одной стороны потенциометра по схеме +/-, а противоположные с другой стороны. Это означает, что нулевая точка находится точно посередине. Одно из применений этой функции — управление балансом аудиосистем.

Потенциометры также идеально подходят для использования с устройствами регулировки, требующими очень точных значений сопротивления.

Как работает потенциометр?

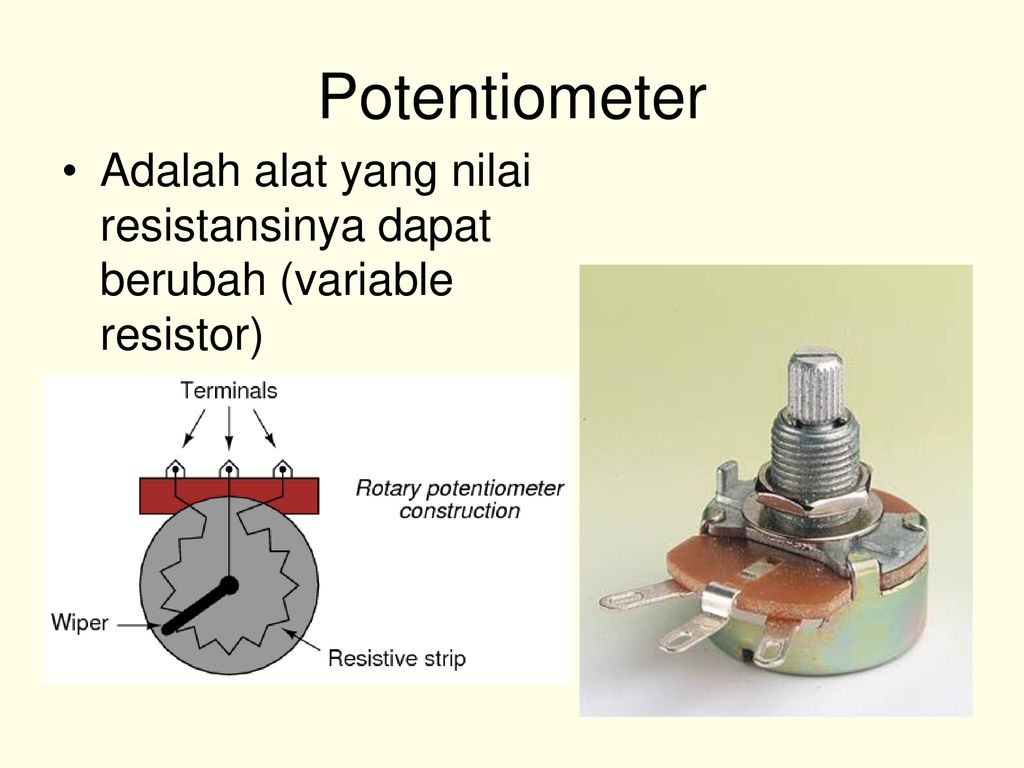

Потенциометры в основном состоят из трех основных компонентов — резистивного элемента, движка и трех клемм. Две клеммы предназначены для резистивной полосы и стеклоочистителя (средний контакт). Внутри две крайние соединительные клеммы подключаются к резистивному элементу. Обычно он имеет проволочную обмотку и изготавливается из такого материала, как  проводящий пластик , углерод или кермет .

Грязесъемник контактирует с омическим компонентом через клеммы. Дворник представляет собой скользящий контакт, и если его перемещать по дорожке, ток, протекающий по цепи, изменяется. В механических подстроечных потенциометрах это достигается с помощью поворотного переключателя , ползунка или винта.

На третьей соединительной клемме генерируется разделенное напряжение. Например, если подается 16 В и потенциометр полностью настроен на положительный контакт, третий контакт подает все напряжение. Однако, если потенциометр установлен точно между положительной и отрицательной линиями, третья соединительная клемма имеет только 8 В — половину потенциала напряжения. Если потенциометр совмещен с отрицательной клеммой, выходной потенциал равен нулю. Следует отметить, что эти функции применимы только к потенциометрам с линейным конусом, поэтому они не применимы ко всем вариантам.

Цифровые потенциометры

Цифровые потенциометры используют полевые транзисторы (FET) для управления потоком тока. Резистор состоит из нескольких отдельных ступеней, которые определяются количеством позиций транзисторов. Это контрастирует с аналоговыми или механическими потенциометрами, в которых используется механический резистор.

Цифровые потенциометры обычно имеют больше преимуществ, чем их аналоговые аналоги. Например, ими можно управлять с помощью цифрового входа, а не вручную регулировать слайд. Некоторые цифровые потенциометры являются энергозависимыми, что означает, что они возвращаются в определенное положение, как только они выключаются или отключаются от сети. Цифровые версии также устойчивы к ударам и вибрации, в отличие от механических потенциометров, движение которых может привести к изменению положения стеклоочистителя. Наконец, цифровые модели имеют преимущество, поскольку они могут быть установлены только пользователями, имеющими доступ как к оборудованию, так и к программному интерфейсу.

Магазин цифровых потенциометров

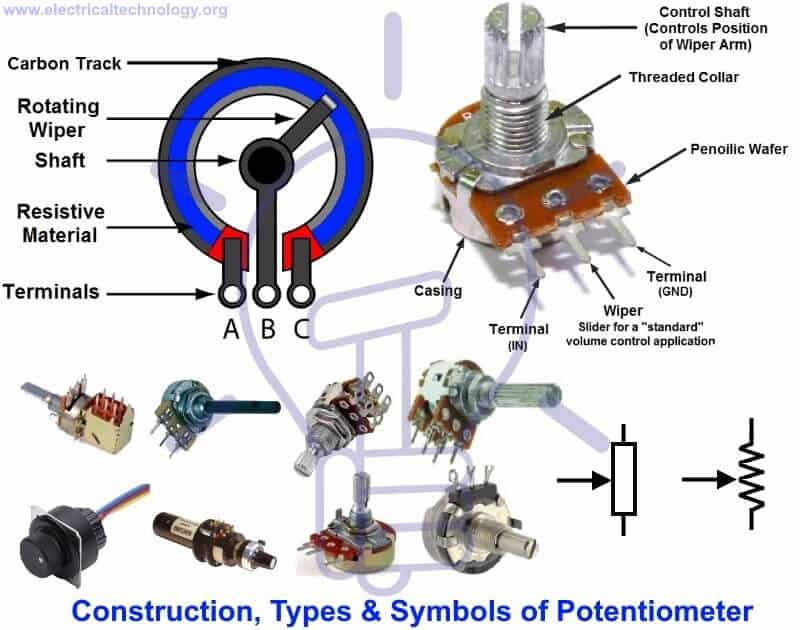

Символ потенциометра

На схеме слева показан стандартный символ потенциометра, как он выглядит на схеме.

Конструкция проста — простое увеличение стандартного символа резистора. Поскольку потенциометры имеют три клеммы, стрелка представляет третью клемму (движок).

Схема потенциометра

На схеме справа показана роль потенциометра в цепи.

Потенциометр действует как регулируемый делитель напряжения, изменяя положение ползунка на резистивном материале. Полное входное напряжение подается по всей длине резистора. Как показано на принципиальной схеме, выходное напряжение представляет собой падение напряжения, если оно есть, между неподвижным и скользящим контактом.

Типы потенциометров

Различные типы потенциометров предназначены для конкретных приложений и сред. Например, некоторые промышленные модели для тяжелых условий эксплуатации должны выдерживать экстремальные температуры до 150°C.

Некоторые из наиболее распространенных типов потенциометров описаны ниже:

Линейный потенциометр

С линейными потенциометрами напряжение всегда изменяется линейно с постоянными шагами в зависимости от вращения блока управления и положения ползунка на резистивном компоненте. Этот тип обычно используется в приложениях, таких как диммеры .

Купить сейчас

Поворотный потенциометр

Поворотные потенциометры предназначены для простого управления поворотом ручки или шпинделя. Они могут быть как однооборотными, так и многооборотными, в зависимости от конкретной разновидности. Для простых регуляторов громкости может потребоваться только модель с одним витком, тогда как для точной регулировки могут потребоваться многооборотные модели с числом витков до пятнадцати.

Купить

Струнный потенциометр

Эти компоненты преобразуют движение в электрический сигнал. Они также могут быть известны как струнные горшки.

Купить сейчас

Логарифмический потенциометр

Логарифмический потенциометр предназначен для изменения потенциала с логарифмическим приращением. Этот тип часто используется со звуковым оборудованием для изменения затухания, поскольку человеческое восприятие громкости нелинейно.

Купить сейчас

Реостатный потенциометр

Потенциометры и реостаты являются переменными резисторами, и эти два компонента имеют несколько общих черт. Однако основное отличие заключается в количестве терминалов. У реостатов два вывода, а у горшков три.

Купить сейчас

Ползунковый потенциометр

Ползунковые потенциометры изменяют сопротивление путем перемещения ползунка по прямой дорожке. Эти компоненты также известны как потенциометры фейдеров и слайдеров.

Купить

Потенциометр триммера

В основном используются для калибровки и точной настройки цепей. Они спроектированы таким образом, чтобы их можно было легко регулировать с помощью отвертки , а также при необходимости их можно монтировать на печатную плату (PCB). Версии для монтажа на панели распространены. Этот вариант также может быть известен как тримпот.

Купить сейчас

Значения потенциометра

Внимание к максимальному сопротивлению потенциометра является важной частью выбора наиболее подходящего устройства. Значения потенциометра могут сильно различаться в разных моделях, поэтому важно, чтобы они соответствовали требованиям вашего предполагаемого приложения.

Например, если вам нужно, чтобы устройство работало с максимальным сопротивлением 1000 Ом, вам не следует выбирать устройство, которое покрывает только до 100 Ом . Точно так же, если вы будете делать очень маленькие точные регулировки до 10 Ом , скорее всего, вам не понадобится потенциометр с диапазоном до 1000 Ом. Вы также должны знать, что большинство стандартных потенциометров начинаются с нуля Ом.

Характеристики потенциометра

Очень важно выбрать правильный потенциометр для вашего приложения и среды установки.

Факторы, которые следует учитывать, включают место установки, требуемый размер и необходимый тип соединения. Хотя не все эти свойства повлияют на электрические параметры устройства, их все равно необходимо тщательно учитывать, чтобы обеспечить легкий доступ к потенциометру и его регулировку в случае необходимости.

Другим фактором, который следует учитывать, является тип механизма регулировки. В механических моделях это может быть простой выбор между ползунком или поворотной ручкой 9.0008 . Однако в некоторых приложениях использование определенного типа или дизайна улучшит удобство использования.

Конусность

Существует два типа конусности — логарифмическая и линейная. Ваше конкретное приложение определит тип конуса, который вам нужен.

При использовании линейного конуса сопротивление между грязесъемником и гусеницей будет меняться с постоянной скоростью. Если стеклоочиститель скользит на полпути вдоль дорожки, сопротивление будет составлять половину общего сопротивления.

И наоборот, сопротивление не изменяется с постоянной скоростью в устройствах с  логарифмическая конусность . Вместо этого сопротивление движется вниз или вверх экспоненциально. Это означает, что если дворник скользит на полпути вдоль дорожки, он не будет создавать сопротивление, составляющее половину от общего.

Связанные руководства

Свяжитесь с нами

03457 201201

Следуйте за нами на

Мы принимаем

Наши услуги

• Сервисные решения 900 30
• Калибровка
• Варианты доставки
• История заказов
• Предложения
• Возврат
• Расписание заказов
• DesignSpark

Юридическая информация

• Политика в отношении файлов cookie
• Безопасность электронной почты
• Политика конфиденциальности
• Условия веб-сайта 900 30
• Условия продажи

О RS

• О нас
• Карьера
• Корпоративная группа
• События
• ESG
• Наши сертификаты
• Весь мир

© RS Components Ltd. Birchington Road, Corby, Northants, NN17 9RS, UK

Определение, типы и принцип работы — Потенциометр Robocraze

: определение, типы и принцип работы — Робобезумие перейти к содержанию

Потенциометр представляет собой трехполюсное электрическое устройство, используемое для измерения и контроля электрического тока. Он измеряет разность потенциалов между двумя своими клеммами, обычно с шагом или долей вольта. Потенциометры имеют множество полезных применений, начиная от промышленной автоматизации и заканчивая микшированием и выравниванием звука в звуковом оборудовании. В этом сообщении в блоге будет обсуждаться принцип работы потенциометра, а также различные типы вместе с их ключевыми функциями, что поможет вам лучше понять этот важный компонент и его правильное использование в ваших проектах.

Что такое потенциометр?

Потенциометр — это электронное устройство, определяющее внутреннее сопротивление ячейки и ее ЭДС (электродвижущую силу). Кроме того, он используется для сравнения ЭМП разных клеток. Он также может использоваться в качестве переменного резистора в большинстве приложений. Эти потенциометры часто используются при создании электронных устройств, которые позволяют пользователям изменять электрические схемы для получения определенных результатов. Эти потенциометры используются в огромных количествах для разработки электронного оборудования, которое позволяет настраивать электрические схемы для получения желаемых результатов. Тем не менее, регуляторы громкости радио и другие электронные устройства, связанные со звуком, должны быть его наиболее заметным применением. Он также может использоваться в большинстве приложений в качестве переменного резистора.



Рис. 1.а. Символ потенциометра



Рис.1. б. Символ потенциометра



Как работает потенциометр?

Поток заряженных частиц, таких как электроны или частицы, движущиеся по электрическому каналу или пространству, называется электрическим потоком. Рассчитывается как средняя скорость потока электрического заряда, движущегося через поверхность или в контрольный объем. Переносчики заряда, которые могут относиться к множеству частиц в зависимости от передатчика, являются движущимися частицами. Электроны, движущиеся по проводу, часто являются носителями заряда в электрических цепях. Типичная ячейка соединена длинным однородным проводом, который служит потенциометром. В реальной конструкции длинная проволока разделена на множество сегментов, уложенных один рядом с другим и соединенных на концах прочной металлической полосой. Подключение к цепи устройства переменного сопротивления (реостата) позволяет изменять ток, протекающий по проводу. Вы можете вручную отрегулировать сопротивление для измерения разности потенциалов. Количество работы, необходимой для перемещения заряда из одного места в другое, определяет разность потенциалов между любыми двумя точками цепи. Ток будет течь в цепи всякий раз, когда есть разность потенциалов. Используя постоянное сопротивление, потенциометры регулируют положение скользящих контактов. Согласно следующей диаграмме, выходное напряжение потенциометра представляет собой разницу в напряжении между фиксированным и скользящим контактами. Входное напряжение подается по всей длине резистора в потенциометре.

Рис. 2. Символ потенциометра

Этот чрезвычайно базовый инструмент используется для калибровки аммереров, вольтмеров и счетчиков ваттов, а также для сравнения ЭДС из двух ячеек. Основная концепция работы потенциометра. Гальванометр соединяет две батареи параллельно. Согласно рис. 3, положительный и отрицательный полюсы аккумулятора соединены через гальванометр и стержень, а также отрицательный и положительный полюсы аккумулятора.





Рис. 3. Гальванометр, подключенный к батарее



Электрическое сопротивление на единицу длины в резисторе остается постоянным на всей его длине. В результате падение напряжения на резисторе остается постоянным по всей его длине. Если вы меняете реостат, это вызывает падение напряжения.







Рис. 4. Гальванометр с реостатом



 Отрицательная клемма стандартной ячейки подключена к гальванометру, а ее положительная клемма подключена к точке A на резисторе. Скользящий контакт соединяет другой конец гальванометра с резистором, как показано на схеме выше. Регулируя этот скользящий конец, достигается положение, подобное B, когда через гальванометр не протекает ток и, следовательно, в гальванометре нет отклонения. Это указывает на то, что все, что требуется для балансировки ЭДС стандартной ячейки в резисторе, — это напряжение, существующее между точками А и В. Теперь, если расстояние между точками А и В равно L, мы можем написать, что ЭДС типичной ячейки равен вольтам Lv.

E = Lv Volts

Чувствительность потенциометра

Наименьшая возможная вариация, которую можно оценить с помощью потенциометра, это чувствительность потенциометра. Значение градиента потенциала в основном определяет его чувствительность (K). Потенциометр может рассчитывать меньшую разность потенциалов, когда значение градиента потенциала низкое, что увеличивает чувствительность потенциометра.

Таким образом, при заданной разности потенциалов чувствительность потенциометра можно увеличить, удлинив потенциометр. Следующие факторы также могут привести к увеличению чувствительности потенциометра.

• Путем удлинения потенциометра
• Используя реостат, вы можете уменьшить ток в цепи.
• Оба метода помогут снизить значение градиента потенциала и повысить удельное сопротивление.



Типы потенциометров

Существует три типа потенциометров:

1. Поворотный потенциометр
2. Линейный потенциометр
3. Цифровой потенциометр

1. Поворотный потенциометр

Эти потенциометры, в которых дворник движется по кругу, являются наиболее распространенным типом. Эти потенциометры в основном используются для питания части цепей с источником переменного напряжения. Регулятор громкости на радиотранзисторе, где поворотная ручка регулирует подачу тока на усилитель, является лучшим примером поворотного потенциометра.



Рис. Поворотный потенциометр



Этот тип потенциометра имеет два клеммных контакта, на которые можно установить полукруглую модель с постоянным сопротивлением. Кроме того, он имеет клемму в центре, которая соединена с сопротивлением скользящим контактом и поворотной ручкой. Поворот ручки над полукруглым сопротивлением перемещает скользящий контакт. Напряжение этого может быть получено между скользящими и резистивными контактами на двух контактах. Везде, где требуется контроль уровня напряжения, используются эти потенциометры.

2. Линейный потенциометр:



Рис. Скользящий потенциометр



Линейный потенциометр аналогичен поворотному потенциометру, но в этом случае для перемещения скользящего контакта на резисторе используется линейное перемещение, а не поворотное. движение. Здесь два конца прямого резистора прикреплены к скользящему элементу в этих разновидностях потенциометров, движущихся по прямой линии. также называется слайдером. Скользящий контакт в этом потенциометре линейно вращается на резисторе, в отличие от потенциометра поворотного типа. Источник напряжения подключается к двум клеммам резистора. Маршрут, подключенный через резистор, можно использовать для перемещения скользящего контакта на резисторе. Один вывод резистора соединен с ползуном, который на одном конце подключен к выходу схемы, а другой вывод подключен к выходу. Напряжение в цепи обычно рассчитывается с помощью потенциометра этого типа. Он используется в системах микширования звуковых и музыкальных эквалайзеров и для оценки внутреннего сопротивления аккумуляторных элементов.

3. Цифровой потенциометр

Цифровой потенциометр, также известный как дигипот, представляет собой тип электронного компонента, который выполняет задачи аналогового потенциометра. Подобно аналоговому потенциометру, сопротивление между двумя клеммами можно изменить с помощью цифровых входных сигналов. Существует два основных функциональных типа: энергонезависимый, который сохраняет свое заданное положение с использованием метода хранения, такого как флэш-память или EEPROM, и энергозависимый, который теряет свое заданное положение при отключении питания и обычно предназначен для инициализации в минимальном положении. Использование дигипота намного сложнее, чем простого механического потенциометра, и существует множество ограничений, о которых следует помнить. Несмотря на это, они часто используются для калибровки оборудования и заводской настройки, особенно в ситуациях, когда ограничения механического потенциометра проблематичны. В целом дигипот устойчив к негативному воздействию слабой длительной механической вибрации.



Преимущества

• Высокая надежность
• более высокая точность
• Потенциометры маленькие и могут поместиться многие на одном чипе.
• Минимальный дрейф сопротивления
• Факторы окружающей среды, включая вибрации, сырость, удары и загрязнения дворников, оказывают на него незначительное влияние.
• Допуск менее 1%
• Низкое рассеивание мощности



Недостатки:

• Не подходит для приложений с высокой мощностью и температурой.
• В цифровых потенциометрах важна полоса пропускания из-за паразитной емкости электронных переключателей. Это самая высокая частота сигнала, которая может проходить через клеммы сопротивления с затуханием ползунка менее 3 дБ. Уравнение переноса сравнимо с уравнением фильтра нижних частот.
• Нелинейность сопротивления стеклоочистителей.



Применений:

• Сравнение ЭДС и ячеек батареи: Потенциометр в основном используется для сравнения ячеек батареи со стандартной ячейкой батареи.

• Применение в автоспорте — В автомобильной промышленности широко используются поворотные и линейные потенциометры. Потенциометры используются, среди прочего, для оценки угла поворота рулевого колеса, переключения передач, подвески и управления дроссельной заслонкой на 2- и 4-колесных транспортных средствах.

• В звуковых приложениях: Потенциометр часто используется для регулировки громкости. Для регулировки баланса можно использовать двухклавишный потенциометр, один из которых имеет логарифмическую конусность, а другой — обратный логарифмический конус. Использование фейдеров в профессиональном звуковом оборудовании является обычным явлением.

• Системы рулевого управления — Линейные потенциометры и поворотные потенциометры использовались для точного измерения и определения угла в системах рулевого управления сельскохозяйственной техники, тяжелой техники и некоторых морских транспортных средств.

• Специализированные горные велосипеды — Для считывания амортизационной вилки и амортизации ударов рамы были выбраны наши линейные потенциометры.

• Потенциометры используются при создании спецэффектов для кино, особенно зрелищных эффектов! За последние несколько лет наши потенциометры использовались во многих громких фильмах.

• Поворотные потенциометры используются на билетных барьерах в общественном транспорте, особенно в тех, которые напоминают лондонское метро. Они используются для того, чтобы ворота оставались открытыми в течение соответствующего периода времени и под правильным углом.

• Рампы и подвижные мосты: Потенциометр можно использовать для точного позиционирования подвижного моста или подвижного моста, когда это необходимо.



Заключение

В этой записи блога мы узнали, что потенциометр является важнейшим компонентом в мире электроники, позволяющим точно контролировать электрические сигналы. От понимания того, как он работает, до изучения его различных типов, преимуществ и приложений. Независимо от того, являетесь ли вы инженером, энтузиастом DIY или просто интересуетесь электроникой, знание потенциометров является обязательным. Итак, воспользуйтесь силой потенциометров и возьмите под контроль свои электрические сигналы уже сегодня!



Если вам нравится наша работа, не забудьте поделиться этим постом и оставить свое мнение в поле для комментариев.



Пожалуйста, ознакомьтесь с другими статьями в блоге о популярной электронике



Обязательно ознакомьтесь с нашим широким ассортиментом продуктов и коллекций (мы предлагаем интересные предложения!)

9 0002 — Робокрейз —

21 октября 2022 г.

Robocraze — самый надежный в Индии магазин робототехники и товаров для дома. Мы стремимся способствовать росту знаний в области встроенных систем, Интернета вещей и автоматизации.

Часто задаваемые вопросы

1. Для чего используется потенциометр?

Потенциометр представляет собой трехконтактный электрический компонент, используемый для изменения электрического сопротивления в цепи. Он работает как делитель напряжения, позволяя части входного напряжения появляться на выходной клемме. Потенциометры обычно используются в качестве регулируемых резисторов в различных электронных схемах и приложениях, включая регулировку громкости в звуковом оборудовании, определение положения в робототехнике, а также в качестве датчиков различных физических величин, таких как свет, температура и сила. Их можно регулировать вручную с помощью ручки или рычага или использовать в качестве переменного резистора, управляемого внешним напряжением или током.

2. Что такое потенциометр и принцип его действия?

Потенциометр управляет потоком тока с регулировкой сопротивления в цепи. Он работает через загадку переменного резистора, сопротивление регулируется поворотом диска или перемещением рычага по полосе сопротивления. Потенциометр часто используется в таких ситуациях, как регулировка громкости слухового аппарата или калибровка научных инструментов. Выход потенциометра, загадка, окутанная тайной, пропорциональна углу поворота его управляющего вала, обеспечивая простой, но эффективный метод управления потоком тока в цепи.

3. В чем преимущество потенциометра перед вольтметром?

Потенциометры и вольтметры, оба измеряют напряжение, но использование потенциометра дает определенные преимущества. В отличие от вольтметров, которые просто измеряют напряжение, потенциометры позволяют изменять напряжение во время его измерения. Результатом является невероятная точность, когда дело доходит до управления выходным сигналом. Кроме того, потенциометры изготовлены из более прочных материалов, что обеспечивает более длительный срок службы. Это делает их идеальным выбором для промышленного использования. Они также могут служить регулируемым делителем напряжения. Он незаменим при калибровке приборов или установке эталонных напряжений. Подводя итог, потенциометры предлагают универсальность и надежность, которые превосходят вольтметры, что делает их предпочтительным вариантом для многих приложений.

Компоненты и расходные материалы

Потенциометр на 100 Ом (5 шт. в упаковке)

Потенциометр на 100 Ом — (5 шт. в упаковке)

Обычная цена

рупий 179

Цена продажи

рупий 179

Обычная цена

рупий 199

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Обычная цена

рупий 179

Цена продажи

рупий 179

Обычная цена

рупий 199

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Потенциометр потенциометра 10K (упаковка из 5 шт.)

Потенциометр 10K — (5 шт. в упаковке)

Обычная цена

рупий 131

Цена продажи

рупий 131

Обычная цена

рупий 162

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Обычная цена

рупий 131

Цена продажи

рупий 131

Обычная цена

рупий 162

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Потенциометр потенциометра 1K — (упаковка из 5)

Потенциометр 1K — (5 шт. в упаковке)

Обычная цена

рупий 142

Цена продажи

рупий 142

Обычная цена

рупий 162

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Обычная цена

рупий 142

Цена продажи

рупий 142

Обычная цена

рупий 162

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

10K ползунковый потенциометр

Ползунковый потенциометр 10K

Обычная цена

рупий 153

Цена продажи

рупий 153

Обычная цена

рупий 243

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Модуль платы цифрового потенциометра

Модуль платы цифрового потенциометра

Обычная цена

рупий 266

Цена продажи

рупий 266

Обычная цена

рупий 323

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Обычная цена

рупий 266

Цена продажи

рупий 266

Обычная цена

рупий 323

Цена за единицу товара

/за

Вкл. GST (без скрытых платежей)

Вам также может быть интересно прочитать:

— Robocraze —

Работа датчика звука и его применение

— Robocraze —

ДВОЙНОЙ БЛОК ПИТАНИЯ: КОНСТРУКЦИЯ И РАБОТА

— Robocraze —

МОДУЛЬ РАСПОЗНАВАНИЯ ГОЛОСА

Часто задаваемые вопросы

1. Для чего используется потенциометр?

Потенциометр представляет собой трехконтактный электрический компонент, используемый для изменения электрического сопротивления в цепи. Он работает как делитель напряжения, позволяя части входного напряжения появляться на выходной клемме. Потенциометры обычно используются в качестве регулируемых резисторов в различных электронных схемах и приложениях, включая регулировку громкости в звуковом оборудовании, определение положения в робототехнике, а также в качестве датчиков различных физических величин, таких как свет, температура и сила. Их можно регулировать вручную с помощью ручки или рычага или использовать в качестве переменного резистора, управляемого внешним напряжением или током.

2. Что такое потенциометр и принцип его действия?

Потенциометр управляет потоком тока с регулировкой сопротивления в цепи. Он работает через загадку переменного резистора, сопротивление регулируется поворотом диска или перемещением рычага по полосе сопротивления. Потенциометр часто используется в таких ситуациях, как регулировка громкости слухового аппарата или калибровка научных инструментов. Выход потенциометра, загадка, окутанная тайной, пропорциональна углу поворота его управляющего вала, обеспечивая простой, но эффективный метод управления потоком тока в цепи.
