Как Вы уже, наверное, догадались, речь пойдет об осветительной части биологического светового микроскопа, а именно – о конденсоре. К сожалению, принимая решение, какой купить микроскоп, многие просто не обращают внимания на данную характеристику микроскопа, а все лишь из-за того, что не понимают, что это такое и смысл его использования.

Прежде всего, скажем несколько слов о расположении конденсора, где его искать, и как он выглядит. Конденсор светового микроскопа находится между предметным столиком и источником света. Конденсор представляет собой собирающую линзу или систему линз, собирающую лучи от источника света и направляющую сформированный световой пучок на образец. Что касается оптической конструкции конденсора, то она тем сложнее, чем выше его числовая апертура.

Зачем нужен конденсор, за что он отвечает? Наиболее простой ответ – конденсор используется для регулировки интенсивности освещения исследуемого объекта.

Однако, отметим, что это слишком простоя формулировка, не отображающая суть использования конденсора полностью. Важно понимать, что конденсор микроскопа обеспечивает не только улучшенное освещение препарата, но и более высокое разрешение изображения. Таким образом, используя конденсор, Вы получаете возможность регулировать не только яркость изображения, но и его контрастность, глубину резкости и равномерность освещения при проведении наблюдений объектов под микроскопом в проходящем свете.

Именно поэтому, при выборе микроскопа мы рекомендуем Вам обращать внимание на наличие конденсора, его тип и параметры. Безусловно, детские микроскопы-игрушки часто вообще не имеют конденсора в своей конструкции; в конструкции обучающих микроскопов для школьников обычно имеется несъемный и неподвижный конденсор. При этом в качественных профессиональных микроскопах конденсор должен быть съемным и подвижным. Учтите, что ни один качественный лабораторный микроскоп не может быть не оборудован качественным конденсором большой числовой апертуры.

Помимо этого, обратите внимание на наличие апертурной диафрагмы при конденсоре. В профессиональных лабораторных микроскопах используется ирисовая диафрагма, позволяющая плавно регулировать интенсивность освещения препарата. В то время как в недорогих детских и обучающих микроскопах диафрагма может быть дисковой (диск с несколькими отверстиями разной апертуры, т.е. диаметра) либо же вообще отсутствовать.

Заметка. Если Вам необходимо отрегулировать положение конденсора и центрировать его, перемещайте конденсор перпендикулярно оптической оси. А для фокусировки следует перемещать конденсор по вертикали, выше/ниже (таким образом, изменяя угол схождения световых лучей), а также регулировать апертурную диафрагму конденсора, изменяя диаметр пучка света, освещающего препарат.

Помните, что конденсор – это один из основных элементов микроскопа, влияющих на качество изображения объекта, исследуемого под микроскопом. Не забывайте, что без сфокусированного должным образом конденсора просто невозможно получить правильное освещения.

Также при выборе лабораторного микроскопа учтите, что иммерсионные объективы с большой числовой апертурой требуют наличие специального конденсора, имеющего иммерсионный контакт с нижней поверхностью предметного стекла исследуемого препарата.

Что обозначает маркировка конденсора? На фронтальную часть конденсора микроскопа наносится маркировка, состоящая из букв N.A. и некоторого числа, указывающего на числовую апертуру конденсора. Для получения наилучших результатов числовая апертура конденсора должна быть больше либо приблизительно равна числовой апертуре объектива. Учтите, что числовая апертура конденсора уменьшается при перемещении его вниз по оптической оси, а также при сужении и перекрытии отверстия апертурной диафрагмы конденсора. Помимо этого, в маркировке может указываться тип конденсора: Dark Field, Phase Contrast и т.п.

В зависимости от типа используемого конденсора лаборанты могут проводить исследования различными методами освещения и контрастирования: исследования по методу светлого поля, косого освещения, темного поля, фазового контраста и пр.

Однако сейчас мы не будем подробно рассматривать методы микроскопии, этой теме мы посвятим отдельную статью.

Принята следующая классификация конденсоров:

Признак	Типы конденсоров
Качество изображения и тип оптической коррекции	Неахроматические. Ахроматические. Апланатические. Ахроматические-апланатические.
Числовая апертура	Малой числовой апертуры (до 0,30). Средней числовой апертуры (до 0,75). Большой числовой апертуры (свыше 0,75).
Рабочее расстояние	С обычным рабочим расстоянием. С большим рабочим расстоянием. Со сверхбольшим рабочим расстоянием.
Методы исследования и контрастирования	Обычные (светлого поля). Специальные (темного поля, фазово-контрастные и т.п.).
Конструкция конденсора	Единая. С откидным элементом (фронтальным компонентом или линзой большого поля). Со свинчивающимся фронтальным элементом.

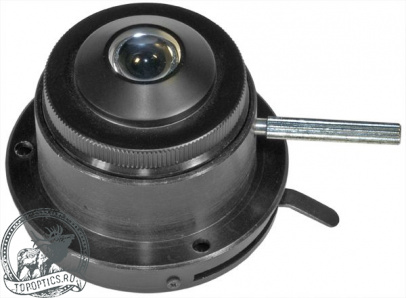

Наиболее распространен простейший конденсор Аббе.  Конденсор Аббе был изобретен немецким физиком-оптиком Эрнстом Аббе в 1870 г.  Конденсор Аббе используется в конструкции большинства стандартных лабораторных микроскопов для концентрации и фокусировки света при работе с мощными объективами (40х и выше), так как такие объективы обычно обладают очень малыми диаметрами апертуры. По своей оптической конструкции конденсор Аббе представляет собой неисправленный по качеству изображения двухлинзовый конденсор. Конденсор Аббе состоит из двух неахроматических линз: двояковыпуклой  линзы и плосковыпуклой линзы, которая обращена к исследуемому объекту (плоская сторона направлена вверх). Апертура конденсора Аббе N.A.= 1,20. Конденсор Аббе имеет ирисовую диафрагму и подходит для выполнения большинства задач, связанных с исследованиями препарата под микроскопом методами светлого поля и фазового контраста.

• Апланатический конденсор имеет более сложную конструкцию и состоит из трех линз, расположенных в следующем порядке: верхняя линза – плосковыпуклая (плоская сторона направлена к объективу), далее следуют вогнуто-выпуклая и двояковыпуклая линзы. Апланатический конденсор исправлен в отношении таких искажений, как сферическая аберрация и кома. Числовая апертура конденсора N.А.=1,40. Апланатический конденсор также имеет ирисовую диафрагму.
• Ахроматический конденсор – конденсор, полностью исправленный в отношении таких искажений как хроматическая и сферическая аберрация. Использование ахроматического конденсора особенно рекомендуется для микрофотографии, обеспечивая получение более качественных фотоснимков, с лучшей цветопередачей и без искажений.
• Конденсор темного поля – это специальный тип конденсора, предназначенный для получения эффекта темного поля, собственно, отсюда и его название. Конденсор темного поля позволяет направить пучок света мимо фронтальной линзы объектива. Для исследования препарата под микроскопом по методу темного поля Вы можете купить специальный темнопольный конденсор либо же получить его из стандартного светлопольного конденсора, установив непрозрачный диск определенного размера в плоскости ирисовой диафрагмы конденсора.

Также отметим, что при работе с объективами малого увеличения стандартные конденсоры могут не позволить настроить подходящее освещение всего большого поля зрения. Поэтому, чтобы не опускать конденсор ниже его правильного положения, и тем самым не вызывать ухудшение качества изображения, в конструкции некоторых конденсоров может быть предусмотрено наличие верхней откидной линзы. Помимо этого, существуют также такие конструкции микроскопов, в которых перед конденсором размещается дополнительная линза, либо микроскопы с дополнительными линзами между коллектором и конденсором, расположенными в основании станины микроскопа.

Напоследок, добавим, что конструкцией конденсора также может быть предусмотрен держатель различных цветных фильтров, особенно полезных при исследовании слишком тонких и прозрачных образцов.

Еще раз повторим, что если Вы собираетесь купить лабораторный микроскоп, обязательно обращайте внимание на наличие, тип, конструкцию и параметра конденсора. Не забывайте, что для правильной работы микроскопа недостаточно, чтобы микроскоп имел высококачественные объективы и окуляры, для этого также необходимо хорошее освещение и качественный конденсор, который бы позволил Вам регулировать интенсивность и равномерность освещения.

Автор статьи: Галина Цехмистро

Конденсор CRONE

Производитель: F&H CRONE, CRONE, Vitotherm



Запросить цену



Технические характеристики:

Более подробную техническую информацию по конденсорам серии Excellent Вы можете скачать здесь:

ЭКОНОМИЧНОЕ ИСПОЛЬЗОВАНИЕ ОТХОДЯЩИХ ГАЗОВ
Для плавного понижения температуры отходящих газов ниже точки росы компания CRONE разработала конденсоры серии Excellent с ребристым строением стенок.

В зависимости от используемой системы отопления и котла применение конденсора CRONE Excellent позволяет Вам сэкономить до 15% затрат на энергию! Таким образом, процесс конденсации сберегает большое количества тепла, которое может быть снова использовано в Вашей системе отопления.
При использовании конденсора на каждом котле он достаточно быстро окупается.
Стальная конструкция и алюминиевые пластины гарантируют Вам сбережение энергии, а следовательно и денег!

ТИПЫ
Для каждого котла по мощности подбирается свой конденсор.

Тип	Мощность котла (кВт)	Мощность конденсора (кВт)	Площадь нагрева (м2)	Объём воды (л)	Вес  (кг)	Поток отходящих газов (Нм3/ч)
L6C	600	62	56	45	544	807
L12C	1200	117	99	65	663	1614
L18C	1800	241	141	90	798	2421
L24C	2400	258	188	105	909	3228
L30C	3000	293	235	120	1056	4034
L36C	3600	361	283	145	1180	4841
L42C	4200	413	339	160	1351	5648
L48C	4800	491	367	170	1416	6455
L60C	6000	585	452	200	1634	8069
L72C	7200	663	528	225	1805	9683
L84C	8400	757	660	270	2117	11297
L96C	9600	843	707	290	2264	12910
L108C	10800	1033	778	310	2434	14524
L120C	12000	1076	934	370	2780	16138
L140C	14000	1162	1060	410	3184	18828

ПОДХОДИТ ДЛЯ ЛЮБОГО ИСПОЛЬЗОВАНИЯ!
Для систем, в которых отходящие газы используются полностью в контурах с низкими температурами, компания CRONE предлагает одинарный конденсор. Если контур с низкими температурами очень мал, то Вы можете выбрать комбинированный конденсор. Такой конденсор имеет два раздельных контура с использованием которых, можно вернуть до 40% отходящих газов в контур с высокой температурой. Тогда оставшиеся 60% пойдут с контру с низкой температурой. В любом случае обе варианта могут быть соединены друг с другом в линию, и итоге это будет одинарный конденсор.

ПРИГОДЕН ДЛЯ РАБОТЫ С ДИЗЕЛЬНЫМ ТОПЛИВОМ
Много котлов приспособлено для работы на природном газе и дизельном топливе, но если  сжигается только дизельное топливо, то применение конденсора с алюминиевыми пластинами невозможно.
Если дизельное топливо сжигается лишь время от времени, то можно использовать конденсор с обводным каналом. В конденсор встроен распределительный клапан, с помощью которого дымовые газы направляются по обводному каналу, минуя конденсор. Это возможно только при использовании двух компонентной горелки (газ/дизель). Это распространяется исключительно на дизельное топливо и на короткий период (несколько дней). Если дизельное топливо сжигается в течение долгого времени, то следует использовать не конденсор, а отдельный обводной канал за пределами конденсора. В этом случае необходимо разделить отвод дымовых газов, даже в дымоходе.

---

РАЗМЕРЫ





МБД-1

Микроскопы биологические рабочие МБР-1 и МБР-1А Инструкция к пользованию   Ордена Ленина Ленинградское оптико-механическое объединение, 1966г.   I. ОПРЕДЕЛЕНИЕ И НАЗНАЧЕНИЕ Микроскоп МБИ-1 является средней моделью биологического микроскопа и предназначается для исследования различных прозрачных объектов ,в проходящем свете в светлом поле; применяется для работ © области меди- дины, биологии, бактериологии, ботаники, а также б учебных заведениях. Микроскоп имеет наклонный .монокулярный тубус для (визуального наблюдения и низко . расположенные барашки грубой и микрометренной подач. Прилагаемый к микроскопу набор объективов и окуляров обеспечивает возможность получения увеличений от 56 х. до 1350. II. ОПТИЧЕСКАЯ СХЕМА МИКРОСКОПА Оптическая схема микроскопа построена с таким расчетом, чтобы обеспечить наилучшее освещение объекта и получить хорошее качество изображения при удобном расположении оси наблюдательной системы. Она составляется из двух частей: а) осветительной системы, состоящей из зеркала 18 и конденсора 8 с апертурой диафрагмой 19; б) тубуса микроскопа, ‘состоящего из объектива 9, призмы 20 и окуляра 10. Пучок лучей от естественного или искусственного источника света падает на зеркало 18, которое отражает этот пучок лучей и направляет его на апертурную диафрагму 19. Затем пучок лучей проходит через конденсор 8 и рассматриваемый объект, освещает его и далее идет в объектив 9. Конденсор 8 проектирует апертурную диафрагму 19 в зрачок объектива 9, благодаря чему и осуществляется наиболее интенсивное и равномерное освещение объекта. За объективом 9 расположена призма 20, которая изменяет направление хода лучей, направляя ось пучка под углом 45° к вертикали. Такое расположение- осп обеспечивает удобное положение наблюдателя при работе с микроскопом. Объектив 9 изображает объект в фокальной плоскости окуляра 10, который служит для рассматривания увеличенного изображения объекта. Ход лучей в микроскопе представлен на рис. 1. Пунктирной линией изображен ход лучей, дающих’ изображение центральной части препарата. Сплошной линией показан ход лучей, ограничивающих поле зрения микроскопа. Длина тубуса соответствует (включая ход лучей в призме) нормальной длине тубуса микроскопа 160 мм.   III. КОНСТРУКЦИЯ ШТАТИВА На рисунках 2 и 4 показан общий вид микроскопа, а на рис. 1  его разрез. Основными частями микроскопа являются: башмак 1. коробка с микром механизмом 2, предметный столик 3,  Тубусодержатель 4, наклонный тубус 5, револьвер на салазках б, кронштейн 7 конденсора, конденсор 8, объективы 9 и окуляр 10. Основание штатива  башмак представляет собой опору подковообразной формы е тремя опорными площадками снизу, что придает микроскопу устойчивое положение па столе. Для предохранения микроскопа отпадения при боковых толчках на башмаке имеются две дополнительные опорные площадки, расположенные снизу, между крайними основными опорами. Коробка микромеханизма представляет собой прямоугольный параллелепипед, привинченный винтами к башмаку. С одной стороны коробка микромеханизма несет направляющую для кронштейна конденсора, с другой для Тубусодержатель. Внутри коробки находится микромеханизм для точной фокусировки микроскопа. Микромеханизм приводится в действие вращением барашков 11, расположенных с правой и левой сторон Слева на оси барашков закреплен барабан со шкалой, разделенной на 50 частей, с ценой одного деления до 0,002 мм Микромеханизм представляет собой систему зубчатых колес и рычага; устройство его показано на рис. 1 Один оборот барашка соответствует перемещению Тубуса на 0,1 мм. Общая величина перемещения тубуса от упора до упора 2,2~*~2,4 мм. Крайние положения тубуса определяются рисками, нанесенными «а коробке микромеханизма. На подвижной части нанесена одна риска, а на неподвижной части — две риски, соответствующие двум крайним положениям тубуса. Мйкромеханизм перемещает тубус вместе с механизмом грубой подачи. При вращении барашков грубой и тонкой подач по часовой стрелке (если смотреть на микроскоп справа) тубус микроскопа опускается, при вращении против часовой стрелки — Поднимается. Предметный столик укрепляется на специальном кронштейне; последний в свою очередь закреплен на коробке микромеханизма. Верхняя часть предметного столика может вращаться, для чего необходимо освободить винт 12, находящийся с правой стороны микроскопа, и вращать столик рукой за накатанную часть. Кроме того, при помощи двух винтов 13, находящихся справа и слева, и пружины в передней части столика он может перемещаться на 8 мм, что позволяет привести препарат в центр поля зрения. На верхней поверхности столика имеются 7 отверстий: четыре средних — служат для установки пружинных клемм, прижимающих препарат, три крайних — для крепления накладного препаратоводителя, который в комплект микроскопа не входит и приобретается отдельно. Тубусодержатель, имеющий форму дуги, в нижней своей части несет направляющую и трубку с двумя барашками 14, служащие для грубой подачи тубуса. Попоротом одного барашка относительно другого можно регулировать легкость хода грубой подачи по желанию исследователя. В верхней части Тубусодержатель несет головку 15 о клиновой направляющей для крепления револьвера и гнездом, предназначенным для крепления монокулярной наклонной, вертикальной и бинокулярной насадок (последняя в комплект микроскопа не входит и приобретается отдельно) Форма Тубусодержатель позволяет ставить на столике микроскопа предметы больших размеров и удобно брать микроскоп для переноски с места на место. Размеры направляющих Тубусодержатель обеспечи¬вают5 возможность перемещения тубуса в $фефелах 50 мм. Наклонная монокулярная насадка вставляется в гнездо головки Тубусодержатель и крепится в нем винтом 16. Наклонный тубус можно повернуть вокруг вертикальной оси в любое положение по выбору исследователя. К микроскопу прилагается также прямой монокулярный тубус (рис. 3), представляющий собой патрубок, в нижней части которого находится фланец с кольцеобразной конической выточкой, служащей для крепления тубуса к головке Тубусодержатель. Револьвер для крепления и быстрой смены объективов имеет на сферической части 4 отверстия с резьбой для ввинчивания объективов. Правильное центричное положение объективов обеспечивается фиксатором, расположенным внутри револьвера. Револьвер и его отверстия для объективов центрированы относительно оси тубуса с такой точностью, что при переходе от слабого объектива к более сильному. точка препарата, установленная в центре поля зрения при слабом объективе, всегда остается в поле зрения более сильного объектива. В верхней части револьвера имеется направляющая типа «ласточкина хвоста», служащая для выдвигания его в головку Тубусодержатель. Правильное положение револьвера относительно’ оси тубуса фиксируется винтом 17. Гайку и винт ни в коем случае нельзя отвинчивать, > так как этим нарушается правильная центрировка револьвера. Так как завод прикладывает к микроскопу только три объектива, то во избежание загрязнения револьвера, в одно из четырех отверстий револьвера ввертывается специальная заглушка, которая может быть снята при наличии у заказчика дополнительных объективов. Кронштейн 7 конденсора расположен на направляющей коробки микромеханизма и при помощи барашка трубки и рейки может перемещаться в пределах 20 мм. Кронштейн несет цилиндрическую пружинящую гильзу для конденсора. Конденсор крепится ,в гильзе винтом, расположенным с передней стороны кольца кронштейна. С правой стороны ось трубки кронштейна несет гайку с двумя отверстиями. Поворачивая эту гайку специальным ключом, можно отрегулировать легкость хода кронштейна так, чтобы он самопроизвольно не опускался и ход его был бы достаточно легким. Эта возможность регулировки особенно важна, так как при применении конденсора с фазово-контрастным устройством КФ-1 или с панкреатической системой ПК-1 кронштейн мог бы самопроизвольно сползать. Конденсор микроскопа — двух линзовый, с апертурой 1,2 снабжен ирисовой диафрагмой и откидной оправой светофильтра. Он работает совместно с зеркалом, которое составлено из двух зеркал — плоского и вогнутого. Вогнутое зеркало применяется редко и, как правило, при работе без конденсора с объективами малых увеличений. Оправа с верхней фронтальной линзы конденсора может быть снята, при этом апертура конденсора снижается до 0,5, что необходимо при работе с малыми увеличениями, например, с объективом 8х Подъем конденсора с кронштейном ограничен упором так, что в его крайнем верхнем положении- между плоскостью предметного столика и фронтальной линзой остается зазор в ОД мм. иммерсионного масла между фронтальной линзой конденсора и предметным стеклом. Без иммерсионного масла апертура конденсора около 1 II. НОРМАЛЬНЫЙ КОМПЛЕКТ МИКРОСКОПА Объективы К микроскопу прикладываются ахроматические объективы для тубуса длиной 160 мм, рассчитанные на покровное стекло толщиной 0,17 мм. Каждый объектив снабжен специальным футляром (из пластмассы) с завинчивающейся крышкой, предохраняющей объектив от запыления. Собственное увеличение и апертура объектива выгравированы на его оправе и на дне футляра. Характеристики объективов приведены в таблице № 1. Окуляры Характеристики окуляров и даваемые ими совместно с объективами увеличения даны в таблице № 2. На каждом окуляре выгравирована цифра, указывающая его собственное увеличение. V. ОСНОВНЫЕ ПРАВИЛА РАБОТЫ С МИКРОСКОПОМ Для полного использования разрешающей способности микроскопа необходимо правильно осветить исследуемый объект. Освещение объектов при исследовании их под микроскопом может быть осуществлено естественным (дневным) светом или искусственным источником света. а) настройка микроскопа при работе с естественным светом  При работе с естественным (дневным) светом необходимо микроскоп поставить так, чтобы зеркало было обращено к окну. Следует избегать положения, когда прямые лучи солнца попадают в микроскоп, так как этим создается ненужное сильное освещение и лучи могут ослеплять наблюдателя. Исследуемый препарат устанавливается на предметный столик микроскопа и прижимается к нему клеммами, для устойчивости его положения на столике. В револьвер ввертываются объективы, прилагаемые к микроскопу, а в тубус вставляется окуляр. Наблюдение объектов следует начинать со слабым объективом, поэтому поворотом револьвера включают в ход лучей микроскопа объекта 8 X 0,20. Наблюдая в окуляр, вращением барашка 14 (рис. 4) механизма грубого перемещения тубуса следует сфокусировать микроскоп на плоскость препарата, и перемещением препарата от руки двести ©диполе зрения участок, который вызывает интерес * наблюдателя. Поворотом зеркала (при одновременном наблюдении в окуляр микроскопа) выбрать такое его положение, при котором получается наиболее яркое освещение поля зрения микроскопа. После этого необходимо вынуть из тубуса микроскопа окуляр и посмотреть, равномерно ли освещена последняя поверхность линзы объектива; в противном случае необходимо поворотом зеркала добиться равномерного ее освещения. Затем, наблюдая в окуляр микроскопа и одновременно вращая барашек кремальеры конденсора, найти такое положение, при котором ост вещевое получается наиболее ярким. При объективе 40X0,65 и 90 X 1,25 конденсор ставится в верхнее положение до упора. Степень открытия апертурой диафрагмы конденсора подбирается опытным путем и производится поворотом рукоятки 21. При этом изображение объекта должно по- получиться наиболее четким и контрастным. В случае необходимости исследования объекта при большом увеличении следует сначала объект установить в центре поля зрения микроскопа (с объективом 8 X 0,20), а затем повернуть револьвер, ввести в ход лучей микроскопа объектив 40 X 0,65 и сфокусировать тубус микроскопа на резкость изображения объекта, причем фокусировку тубуса необходимо производить очень осторожно; ни в коем случае нельзя допускать соприкосновения объектива с препаратом, так как это повлечет за собой поломку препарата или объектива. При сильных объективах фокусировка производится следующим образом. 1. Наблюдая сбоку штатива микроскопа, следить за просветом между объективом и препаратом. 2. Вращением барашка 14 механизма грубой фокусировки микроскопа опустить тубус почти до соприкосновения объектива с препаратом. 3. Наблюдая в окуляр, вращением барашка 1) поднимать тубус до появления в поле зрения окуляра резкого изображения объекта. После этого необходимо открыть апертурную диафрагму так, чтобы получить наилучшее качество изображения. Наблюдение в микроскоп. рекомендуется вести поочередно: толевым, то правым глазом, оставляя второй глаз открытым. При пользовании иммерсионным объективом необходимо перед работой нанести по капле иммерсионного масла на фронтальные линзы •конденсора и объектива. После работы иммерсионное масло с объектива, конденсора и препарата должно быть удалено ваткой, а поверхности должны быть тщательно промыты ксилолом или чистым бензином. б) настройка микроскопа при освещении искусственным источником света  Для освещения объектов искусственным светом рекомендуется применение специального осветителя ОИ-7 (ем. рис. 4). Осветитель ОИ-7 устанавливается перед микроскопом с помощью соединительной планки, чем обеспечивается нормальное расстояние осветителя от зеркала микроскопа. На два шипа одного конца соединительной планки ОИ-7 устанавливается основание штатива микроскопа, и на другой конец планки устанавливается штатив осветителя ОИ-7. Осветитель ОИ-7 включается в сеть 120 или 220 вольт через прилагаемый к прибору трансформатор. Корпус осветителя ОИ-7, поворотом его на оси колонки, устанавливают так, чтобы световой поток был направлен на зеркало микроскопа. Затем перемещением патрона лампочки вдоль оси добиться получения изображения нитей лампочки на закрытой апертурой диафрагме конденсора, причем изображение нитей лампы должно быть центричное относительно центра ирисовой диафрагмы. На предметный столик микроскопа поместить исследуемый объект. Повернуть зеркало так, чтобы лучи света осветили объект, и, наблюдая в окуляр, сфокусировать тубус микроскопа на объект. Затем диафрагму конденсора открыть полностью, а диафрагму осветителя ОИ-7 закрыть и, яа.фиодая в окуляр, не изменяя положения тубуса микроскопа, перемещением конденсора вверх и вниз,, добиться резкого изображения в поле зрения микроскопа диафрагмы осветителя ОИ-7. Поворотом зеркала привести центр изображения диафрагмы осветителя ОИ-7 В1 центр поля зрения микроскопа и открыть ее до такой степени, чтобы ее изображение было немного меньше поля зрения окуляра. После того, когда будет подобрано отверстие апертурой диафрагмы конденсора, можно приступить к исследованию объекта. Примечание. Осветитель ОИ-7 в комплект микроскопа МБИ-1 не входит и приобретается отдельно. II. ПРАВИЛА ПО УХОДУ ЗА МИКРОСКОПОМ Микроскоп отправляется с завода тщательно проверенным и может безотказно работать продолжительное время, но для этого необходимо’ содержать его всегда в чистоте и предохранять от механических повреждений. Заводская упаковка обеспечивает сохранность микроскопа при его перевозке: через дно футляра при помощи винта микроскоп скрепляется с футляром, а на ножку микроскопа под Тубусодержатель помещается предохранительная деревянная колодка для выключения микромеханизма. В нерабочее время микроскоп следует убирать в футляр или накрывать стеклянным колпаком. Бели же, несмотря на предосторожности, на микроскопе обнаружилась пыль, то следует предварительно смахнуть ее мягкой чистой кистью, а затем: вытереть прибор мягкой чистой тряпкой. Для сохранения внешнего вида микроскопа следует, время от времени, после тщательного! удаления пыли, протирать его мягкой тряпочкой, пропитанной бескислотным вазелином; после чего обтереть сухой, мягкой чистой тряпкой. Микроскоп отправляется заводом смазанным особой смазкой. Если смазка Для того, чтобы предохранить призму от оседания пыли на ее поверхности, следует всегда оставлять один из окуляров в тубусе микроскопа. Никогда не следует касаться пальцами поверхностей линз. Для чистки внешних поверхностей линз следует первоначально удалить пыль очень мягкой кисточкой, предварительно хорошо промытой в эфире. Если же после удаления пыли кистью поверхность линзы все еще остается недостаточно чистой, то ее следует слегка протереть мягкой, много раз стиранной (в последний раз без мыла) полотняной или лучше батистовой тряпочкой, слегка смоченной бензином, наркозным эфиром или ксилолом. Гораздо труднее удалить пыль с последней линзы объектива, глубоко сидящей в оправе; в этом случае, после удаления пыли мягкой беличьей кисточкой, поверхность линзы протирается очень осторожно чистой батистовой тряпочкой, навернутой на деревянную палочку и слегка омоченной чистым бензином или эфиром. Если пыль окажется на внутренних поверхностях объективов и окуляров, то для чистки рекомендуем отослать их в специальную мастерскую. Развинчивать и разбирать объектив нельзя. После работы иммерсионное масло должно быть удалено с объектива; для этой цели употребляют чистые батистовые тряпочки. Сначала снимают масло сухой тряпочкой и окончательно тряпочкой, смоченной бензином, наркозным эфиром или ксилолом. Таким же образом удаляется иммерсионное масло с конденсора и препарата. V. ВЕС И ГАБАРИТЫ Вес в -рабочем положении 3,35 кг Вес всего комплекса 3,9 кг Вес в футляре 8,0 кг Габариты в рабочем положении .285X210X140 мм Габариты футляра 365X245X200 мм

Что делает конденсатор? Полное руководство по конденсаторам

Вы зависите от своей системы HVAC, чтобы обеспечить прохладу все лето и тепло всю зиму. Вы знаете, что он точно запускается сразу же, как только меняется температура, но знаете ли вы, что на самом деле происходит за кулисами?

Под этим квадратным металлическим корпусом скрывается сложная система деталей, которые работают в тандеме, чтобы обеспечить комфорт вашей семье в течение всего года. Конденсаторы играют важную роль в этой системе.

Что делает конденсатор и почему это важно? Какую роль они играют в вашей установке HVAC и как вы можете поддерживать ее в отличном состоянии?

Сегодня мы отвечаем на все эти и другие вопросы. Вы уйдете с вновь обретенной признательностью за все компоненты, которые поддерживают работу вашего дома, независимо от того, насколько они большие или маленькие.

Как работает система кондиционирования воздуха?

Прежде чем мы углубимся в детали конденсаторов, полезно понять, как работает ваша система кондиционирования воздуха. Это основная часть вашего дома или офиса, о которой вы можете не задумываться, но от которой в значительной степени зависите ежедневно.

Стандартная система HVAC включает три основных компонента. К ним относятся:

• Печь переменного тока (электрическая или газовая)
• Конденсатор переменного тока
• Испаритель кондиционера

Конденсатор и испаритель функционируют как система змеевиков, соединенных рядом труб, проходящих между ними. Часть конденсатора, компрессор представляет собой тип электрического насоса, который используется для повышения давления газа внутри устройства.

В зависимости от размера и масштаба вашей системы у вас также будут другие детали и аксессуары. Например, многие системы также содержат расширительный клапан, помогающий регулировать и контролировать передачу хладагента по мере его поступления в змеевики испарителя.

В целом, большая коммерческая система ОВКВ будет выглядеть иначе, чем маленькая домашняя оконная установка. Тем не менее, почти каждая система будет включать некоторые вариации трех вышеупомянутых компонентов.

Однако метод их совместной работы может различаться.

Например, в центральном кондиционере конденсатор и компрессор обычно расположены в одном и том же блоке в системе, расположенной снаружи здания. С другой стороны, в меньшем оконном блоке конденсатор расположен в задней части блока (а не внутри блока), обращенный наружу.

Что делает конденсатор? Понимание процесса

Компрессор, конденсатор и испаритель являются частью герметичной системы, содержащей негорючий хладагент, называемый хладагентом. Это охлаждающий агент, который фактически генерирует холодный воздух внутри системы.

Как это работает? Хладагент подвергается повторяющемуся процессу испарения, который позволяет системе производить холодный воздух и циркулировать по всей системе кондиционирования через ряд спиральных линий хладагента.

В общем, это не слишком сложный процесс. Конденсатор, однако, играет жизненно важную роль в этом.

Сначала газообразный хладагент поступает в компрессор кондиционера. Компрессор будет сжимать эти газообразные молекулы, что делает их очень горячими. Теперь газ работает как при высоком давлении , так и при высоких температурах, что приводит к тому, что тепло начинает рассеиваться в воздухе.

После выхода из компрессора газ поступает в конденсатор через серию змеевиков конденсатора, которые обычно сделаны из меди. Внутри этого конденсаторного блока также имеется ряд вентиляторов и набор металлических ребер.

Вместе вентиляторы и ребра помогают отводить тепло от газообразного хладагента, когда он проходит через змеевики. Вскоре газ остывает и снова переходит из газообразного состояния в жидкое.

Когда происходит это преобразование, хладагент перемещается во внутреннюю часть системы HVAC, где он контактирует со змеевиками испарителя системы. Оказавшись там, он поглощает окружающее тепло, что эффективно охлаждает воздух вокруг змеевиков испарителя. Затем вентилятор в вашем устройстве помогает распространять этот свежеохлажденный воздух по всему дому!

По завершении этого процесса хладагент снова превращается в газ низкого давления. Цикл начинается снова, когда он возвращается к компрессору. Эти шаги будут повторяться столько раз, сколько необходимо, пока воздух в вашем доме не достигнет температуры, которую вы установили на термостате.

Понимание роли конденсатора

Из-за того, что блок конденсатора содержит вентилятор, который нагнетает воздух, многие люди думают, что этот компонент является частью системы HVAC, которая нагнетает воздух в дом и из него.

Однако, как описано выше, конденсатор полностью отвечает за перекачку хладагента. Воздух, который выдувается из конденсатора, генерируется вентилятором, который он использует для собственного охлаждения. Фактический конденсатор не интегрируется в воздуховод вашего дома.

Несколько слов о фреоне

Если вы уже много лет являетесь домовладельцем или владельцем бизнеса, вы можете называть хладагент одним из наиболее распространенных коммерческих торговых марок: фреон или R-22.

На протяжении десятилетий фреон был основным хладагентом, используемым группами специалистов по ОВК по всей стране.

Однако раздел 608 Закона о чистом воздухе 1990 года показал, что, хотя газ может быть эффективным, он не идеален для окружающей среды. В этом законе Агентство по охране окружающей среды США (EPA) определило множество различных озоноразрушающих веществ (ОРВ) и их заменителей, которые могут способствовать загрязнению воздуха в Соединенных Штатах.

К ним относятся несколько синтетических химических веществ, таких как:

• Хлорфторуглероды (ХФУ)
• Галоны
• Гидрохлорфторуглероды (ГХФУ)

В различных отраслях промышленности эти химические вещества используются в разной степени. Например, вы можете найти их в качестве хладагентов, растворителей или даже изоляционных пен.

В Разделе 608 EPA прямо запрещает кому-либо намеренно выпускать хладагенты ОРВ при обслуживании, обслуживании или утилизации систем кондиционирования воздуха или любого типа холодильного оборудования. Это часть общей цели агентства по сокращению использования и выбросов ХФУ и ГХФУ.

Поскольку фреон является известным ГХФУ, специалисты в этой области постепенно отказываются от его использования, вместо этого переходя к более экологичным альтернативам. Одной из таких альтернатив является Puron или R-410A. Одобренный EPA как приемлемая альтернатива фреону, Puron признан отраслевыми экспертами первым долгосрочным решением, помогающим бороться с истощением озонового слоя.

Хладагент в вашей системе HVAC не должен рассеиваться. Однако, если в вашей системе есть даже небольшая утечка, может начаться утечка хладагента.

Большинство утечек можно отнести к сломанной катушке или изношенному уплотнению. Когда эти проблемы произойдут, вы начнете замечать, что ваша система кондиционирования воздуха работает не так хорошо, как раньше.

Известные системные изменения

Все ли компоненты кондиционеров работают одинаково для всех моделей? Не совсем. Есть несколько заметных вариаций, которые нужно понять. Давайте рассмотрим несколько наиболее распространенных из них.

Оконные кондиционеры

Если у вас мало места или вы просто не хотите возиться с расходами и обслуживанием, связанными с центральной системой кондиционирования воздуха, оконный кондиционер может стать жизнеспособной альтернативой.

В этом блоке все ключевые компоненты объединены в небольшой блок, который, как следует из названия, помещается в оконный проем.

Как все устроено?

В оконном блоке змеевики испарителя будут располагаться близко к передней части блока, а змеевики конденсатора сдвинуты к задней части. Также на задней панели вы найдете вентиляционные отверстия устройства. Они позволяют горячему воздуху выходить из змеевика конденсатора.

Блоки переменного тока сплит-системы

В комплексной системе ОВКВ основные компоненты (змеевики испарителя, конденсатор и компрессор) размещены вместе в одном блоке. Это экономит место в помещении, так как внешний блок обычно размещается на цементной плите снаружи конструкции или иногда на потолке дома или коммерческого здания.

При такой установке внешняя система подключается к системе специально изготовленных воздуховодов, которая соединяет наружный шкаф с комплексными центральными функциями переменного тока, которые контролируются внутри помещения.

Сплит-система переменного тока, с другой стороны, не содержит столько компонентов снаружи. Таким образом, он обычно зарезервирован для помещений, в которых есть место для размещения внутреннего блока большего размера.

В сплит-системе только конденсатор и компрессор находятся в наружном шкафу. В помещении вы найдете еще один шкаф, в котором находится змеевик испарителя. Обычно внутренняя система располагается в подвале или в непосредственной близости от домашней печи или теплового насоса.

В рамках этой системы вентиляционная установка подает холодный воздух по воздуховодам здания. Между тем, специальная медная трубка (известная как комплект трубопроводов) соединяет внутренние и внешние компоненты и подает холодный воздух по всему дому. Внешний конденсаторный блок помогает устранить тепло, поглощаемое хладагентом.

Во многих случаях сплит-системы могут быть более эффективными, чем комплексные системы HVAC. Они также более настраиваемые и обычно требуют меньше обслуживания, чем их аналоги.

Автомобильные кондиционеры

Пока мы обсуждаем различные типы кондиционеров, давайте вкратце коснемся того, которым вы, вероятно, пользуетесь больше, чем любым другим: того, который установлен в вашем автомобиле!

Система кондиционирования вашего автомобиля работает очень похоже на систему в вашем доме. В них вы по-прежнему найдете испарители и конденсаторы, хотя расположение по понятным причинам будет выглядеть немного иначе.

В автомобиле конденсатор переменного тока будет расположен рядом с радиатором двигателя. Вы заметите, что он включает в себя металлические ребра, которые позволяют ему напоминать радиатор. Тем не менее, помимо этого изменения формы, система выполняет большинство тех же функций, что и конденсатор в вашем домашнем блоке.

Проблема с конденсатором переменного тока?

Вам не нужно ждать, пока вы столкнетесь с поломкой блока переменного тока, чтобы понять, что возникла проблема с конденсатором вашего блока.

Это ключевой компонент, помогающий охладить хладагент и преобразовать его обратно в жидкую форму. Он напрямую связан с общей эффективностью вашей системы, и без него другие компоненты становятся бесполезными. Вот почему важно поддерживать его в отличной форме!

Планирование регулярных профилактических осмотров с местной командой техников по ОВКВ — отличный способ быть в курсе любых проблем и помочь решить их, прежде чем они превратятся в еще большую головную боль.

Что может произойти с вашим конденсаторным блоком, что может привести к его повреждению? Есть несколько проблем, которые могут возникнуть при нормальном износе. Со временем вы можете заметить следующие проблемы:

• Грязные змеевики конденсатора
• Забитые змеевики конденсатора
• В противном случае повреждены змеевики конденсатора

При возникновении любого из этих красных флажков вы можете не заметить немедленного снижения производительности. Например, когда ваш конденсаторный блок не соответствует номинальным характеристикам, хладагент все еще может превращаться в жидкость и продолжать проходить через остальную часть вашей системы кондиционирования. Однако, если этот хладагент не будет успешно охлажден до нужной температуры, система станет менее эффективной и более подверженной поломкам.

Законопроект о высокой энергии

Без высококачественного конденсатора вашей общей системе ОВКВ придется работать намного усерднее, чтобы генерировать холодный воздух и перекачивать его по всему дому, чтобы достичь заданной температуры. Если вы не почувствуете разницу сразу, вы заметите ее другими способами.

Дома самым очевидным признаком является счет за электроэнергию, который на удивление выше обычного. Вы можете не осознавать, что ваша система работает намного тяжелее из-за поломки конденсаторного блока. Если проблема возникает в вашем автомобиле, это снижение производительности приведет к снижению эффективности использования топлива, в результате чего вы будете использовать больше бензина и чаще заправляться.

Недостаток холодного воздуха

Конечно, одним из первых и наиболее важных предупредительных признаков, на которые следует обратить внимание, если вас беспокоит качество вашего конденсатора, является отсутствие холодного воздуха.

Если вы начали замечать, что вашему дому или машине требуется больше времени, чтобы остыть, или они просто не так освежают, как раньше, возможно, пришло время пересмотреть этот компонент. Хотя виноват может быть неисправный конденсатор, важно понимать, что вы также можете столкнуться с утечкой хладагента.

Как уже упоминалось, это может произойти, если в испарителе или змеевике конденсатора есть даже крошечная трещина. Из-за их небольшого размера эти утечки может быть очень трудно найти и устранить, и многие специалисты по ОВиК рекомендуют заменить треснувший змеевик или конденсаторный блок, а не ремонтировать его или заделывать.

Утечки и шумы

В других случаях проблемы с конденсатором будут более заметными и очевидными.

Если вы заметили, что вокруг вашей системы HVAC скапливается намного больше жидкости, чем может образоваться при обычном конденсате, это может указывать на проблему с вашим устройством. То же самое верно, если вы слышите громкие необычные звуки, исходящие из вашего устройства!

Поддержание вашего конденсаторного блока переменного тока в отличном состоянии

Теперь, когда вы знаете, что может произойти, если с вашим конденсаторным блоком возникнет проблема, какие шаги вы можете предпринять, чтобы убедиться, что он остается в отличном состоянии?

Защитить конденсатор не так уж сложно. Тем не менее, лучший способ действий — всегда позволять профессиональной команде техников осмотреть ваши системы. Несмотря на то, что существует множество онлайн-руководств и ресурсов, призванных помочь вам выполнить ремонт самостоятельно, в конечном итоге вы можете причинить больше вреда (и потратить больше денег), если ваши попытки исправить проблему не пойдут по плану.

Если вы находитесь в районе Остина, наша команда поможет вам получить услуги по кондиционированию воздуха и отоплению в жилых помещениях, а также коммерческие услуги HVAC-R. Мы также предоставляем ряд услуг по охлаждению, фильтрации и очистке воздуха, а также техническое обслуживание и ремонт в режиме 24/7.

А пока давайте рассмотрим несколько способов, которые помогут продлить срок службы вашего конденсатора.

Обслуживание автомобильной системы кондиционирования воздуха

Чтобы поддерживать автомобильный конденсатор переменного тока в отличном состоянии, не забывайте следовать рекомендованному графику обслуживания вашего автомобиля.

Когда вы отправляете свой автомобиль в уважаемый местный дилерский центр или кузовной цех, их осмотр должен быть тщательным и включать проверку всех основных компонентов вашего двигателя, включая автомобильную систему кондиционирования.

Обслуживание оконного блока кондиционирования

Является ли ваша система кондиционирования оконным блоком? Если это так, у вас есть несколько особых соображений, которые следует иметь в виду.

Во-первых, важно следить за погодными условиями. Хотя ваше устройство должно быть устойчивым к атмосферным воздействиям и способным противостоять стихиям, вы должны принять меры, чтобы подвергать его как можно меньшему воздействию влаги.

Даже если на улице душно, старайтесь не включать оконный блок во время сильного ливня. Это может привести к попаданию влаги в конденсатор. Со временем это может привести к коррозии. Когда это произойдет, ваше устройство станет более уязвимым для треснувших змеевиков и утечек хладагента. Небольшие дожди — это нормально, но старайтесь не использовать устройство, если вы знаете, что надвигается сильный шторм!

Обслуживание сплит-системы ОВКВ

Что делать, если у вас сплит-система ОВКВ или обычная комплектная модель? В обоих случаях лучше позволить профессиональной сервисной команде регулярно проверять и обслуживать его.

Когда они это сделают, убедитесь, что они проверили все основные компоненты системы. Кроме того, они также должны проверить уровень хладагента. Помимо этих шагов, не так уж много специальных действий, которые нужно предпринять, чтобы ваш конденсатор работал должным образом.

Один превентивный шаг, который может очень помочь? Время от времени осматривайте наружный блок ОВКВ. Убедитесь, что нет скошенной травы, листьев, веток или любого другого мусора во дворе, который может попасть в ваше устройство или помешать его работе.

Как в коммерческих, так и в жилых помещениях владельцы домов или предприятий нередко сажают кусты, кусты или деревья вокруг своих квартир в качестве естественного средства маскировки. Пока они расположены достаточно далеко, чтобы не мешать устройству, это хорошая практика.

Однако, если они разрослись или начинают занимать пространство, найдите время, чтобы подстричь их обратно. Особенно в осенний сезон вы можете заметить ягоды или орехи рядом с вашими юнитами, а цветы, как правило, опадают ближе к весне.

Все это может попасть в конденсатор и нарушить его работу. Хотя крышка системы HVAC может помочь защитить их временно, их не рекомендуется использовать в течение длительного времени, так как они могут задерживать влагу.

Получите максимальную отдачу от вашей системы HVAC

Независимо от того, поднимается или падает температура, высокоэффективная система HVAC необходима для любого дома или предприятия.

Хотя вы можете не до конца понимать, как работает каждый отдельный компонент, вы наверняка заметите, когда один из них выйдет из строя или начнет изнашиваться. Вот почему разумно узнать как можно больше об основных частях и о том, как они все работают вместе.

Что делает конденсатор? Короче говоря, это механизм, отвечающий за перекачку и охлаждение хладагента в вашем устройстве. Это позволяет этому газу выполнять свою работу и эффективно охлаждать ваше пространство. Когда он работает должным образом вместе с компрессором и испарителем, вы можете наслаждаться комфортно прохладным зданием, настроенным в соответствии с вашими требованиями.

Хотите, чтобы ваш компрессор работал как надо? Хотите максимизировать и взять под контроль вашу систему HVAC в целом? Наша команда здесь, чтобы помочь.

Мы специалисты по системам вентиляции и кондиционирования воздуха, которые с радостью обслуживают большой район Остина. Свяжитесь с нами сегодня, чтобы запланировать визит!

Что такое конденсаторный блок для кондиционера и для чего он нужен?

Конденсатор кондиционера — это наружный компонент кондиционера, отвечающий за процесс конденсации с выделением тепла. Направление тепловыделения можно изменить в зависимости от выбранной функции. Когда тепло выделяется наружу, блок переменного тока используется в качестве кондиционера, но когда направление теплообмена меняется местами, так что тепло выделяется внутрь, блок переменного тока становится тепловым насосом. Основная функция конденсатора заключается в содействии теплопередаче, которая достигается за счет конденсации газообразного хладагента до его перегрева и последующего прохождения через систему змеевиков для охлаждения. При проталкивании газа через змеевики, где холодный воздух проходит над змеевиками, скрытая теплота вытесняется хладагентом и высвобождается в окружающую среду.

Детали конденсатора

Все типы блоков переменного тока и тепловых насосов работают на одних и тех же элементах:



• Шкаф конденсатора: Содержит различные элементы конденсатора

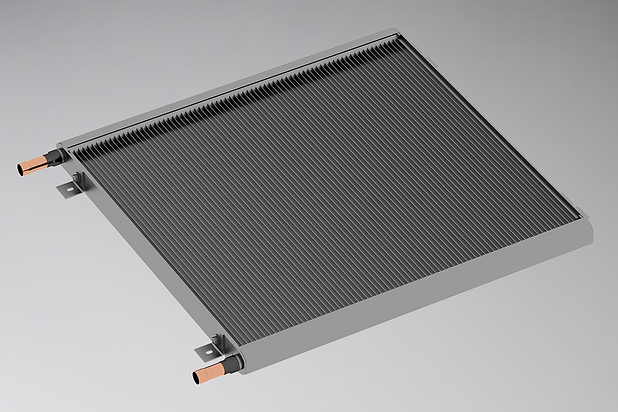

• Змеевик конденсатора: Медный змеевик трубка с алюминиевым оребрением помогает передавать и рассеивать тепло
• Компрессор: Концентрирует нагретый хладагент в змеевике конденсатора.
• Вентилятор конденсатора: способствует циркуляции воздуха вокруг змеевика конденсатора для обеспечения эффективной теплопередачи

Как работает блок переменного тока?

Прежде чем вы сможете понять, как работает конденсатор кондиционера, важно знать, как работает блок переменного тока в целом. Блок переменного тока работает, потому что он содержит хладагент, который проходит через систему змеевиков, составляющих испаритель и конденсатор. Компрессор сжимает хладагент до тех пор, пока он не перегреется, а затем проталкивается через змеевики конденсатора в виде газа. Это обеспечивает эффективную передачу тепла, которое затем отводится наружным блоком за пределы дома или офиса. Как только хладагент в своем горячем газообразном состоянии проходит через змеевики теплообменника, газы конденсируются обратно в жидкость, где они проходят обратно в систему HVAC. Когда жидкость проходит через змеевики испарителя, она испаряется и возвращается в газообразное состояние, что позволяет ей отводить тепло изнутри здания в хладагент, чтобы начать процесс заново.

Что такое конденсаторный блок переменного тока и как он работает?

Конденсатор является основным компонентом всех блоков кондиционирования воздуха и предназначен для эффективной передачи тепла. Фазовые изменения хладагента позволяют поглощать и выделять тепло из воздуха. Хладагент должен проходить через конденсатор, чтобы вытеснить тепло изнутри здания. Это делается с помощью компрессора, который объединяет и нагнетает нагретый хладагент и проталкивает его через змеевики конденсатора, расположенные снаружи. Эти змеевики конденсатора также известны как теплообменники, потому что именно здесь происходит передача скрытого тепла. Когда нагретый хладагент проходит через змеевики, вентилятор конденсатора продувает холодный наружный воздух через эти медные трубки и алюминиевые ребра, чтобы быстро снизить температуру хладагента. Внутри этих змеевиков конденсатора происходит процесс конденсации, который превращает газ в жидкость. Эта охлажденная жидкость под низким давлением затем перемещается обратно внутрь, где она достигает следующей ступени блока кондиционирования воздуха, чтобы начать процесс с самого начала. Когда конденсатор используется для работы в качестве кондиционера, хладагент собирается в компрессоре в виде горячего газа, который затем проталкивается через змеевики конденсатора для отвода тепла наружу. Когда блок переменного тока используется в качестве теплового насоса, нагретый газ проталкивается внутрь змеевика испарителя для рассеивания тепла. Без конденсаторного блока это было бы невозможно.

Проблемы с конденсатором?

Как правило, когда возникает проблема с вашим конденсатором, вы об этом узнаете, потому что ваш кондиционер не сможет работать должным образом или на полную мощность. Без конденсатора вся система переменного тока может стать бесполезной и не позволит эффективно передавать тепло. Вы заметите значительное снижение способности кондиционера охлаждать комнату, как это было раньше. Возможные проблемы с вашим конденсатором могут быть следующими:

• Грязные змеевики конденсатора
• Засоренные змеевики конденсатора
• Поврежденные змеевики конденсатора
• Неисправный компрессор
• Неисправный вентилятор конденсатора

Когда эти части все еще будут функционировать до некоторой степени, блок кондиционера все еще может начать работать скорее всего, приведет к значительному снижению производительности. Некоторые признаки сломанного или поврежденного блока конденсатора:

• Высокие счета за электроэнергию: если ваш конденсатор не работает на полную мощность, эффективность теплопередачи падает, что заставляет ваш блок переменного тока работать усерднее и дольше для достижения того же эффекта. . Это неизбежно приведет к гораздо более высоким затратам на энергию, что приведет к чрезвычайно высоким счетам за электроэнергию.
• Нет холодного воздуха: если какой-либо элемент вашего конденсатора выходит из строя, есть большая вероятность, что блок переменного тока больше не будет производить холодный воздух. Конденсатор является важным элементом рассеивания скрытого тепла, поэтому, если змеевики конденсатора заблокированы или повреждены, или вентилятор больше не работает, это влияет на передачу тепла.
• Утечки: Увеличение количества жидкостей может указывать на выход хладагента из системы, который может поступать из змеевиков конденсатора. Это серьезная проблема, которая повлияет на остальную часть блока переменного тока, поэтому ее необходимо проверить, как только она будет обнаружена.
• Шумы: усиление шума, производимого блоком кондиционирования воздуха, может указывать на проблему либо с компрессором, либо с вентилятором конденсатора. Если двигатель вентилятора издает шум, это может быть результатом механической неисправности, которая потенциально может привести к опасности из-за движущихся на высокой скорости частей, вызывающих ненужное трение.
• Неравномерное давление: манометры кондиционера могут показывать неравномерное давление, которое может быть вызвано ограничением потока хладагента, отсутствием потока воздуха или отказом компрессора.

Как поддерживать конденсатор в оптимальной форме

Поддержание вашего конденсатора в оптимальном состоянии требует постоянного и регулярного Обслуживание блока переменного тока. Владельцам домов и предприятий рекомендуется полагаться на профессионального специалиста по HVAC для выполнения технического обслуживания, потому что без надлежащего понимания кондиционера можно нанести больше вреда при попытке выполнить общее обслуживание. Специалисты Greener Solutions Home Services проверят все основные компоненты конденсатора в дополнение к остальной части системы кондиционирования воздуха, чтобы обеспечить оптимальное состояние и производительность.

Как получить максимальную отдачу от конденсатора?

Первое, что могут сделать владельцы дома и предприятия, чтобы получить максимальную отдачу от своего конденсатора, — это поддерживать чистоту и порядок вокруг блока переменного тока. Убедитесь, что в пространстве вокруг кондиционера нет скошенной травы, мусора, листьев, мульчи и всего остального, что может привести к ограничению воздушного потока, если вентилятор конденсатора засосет его в блок. Также важно обеспечить беспрепятственный доступ воздуха к внешнему блоку, поэтому обязательно сажайте кусты, деревья и кустарники на достаточном расстоянии, чтобы не создавать ограничения притока воздуха к внешнему конденсатору. Если рядом с устройством уже были посажены растения, не забудьте обрезать их, чтобы листья, семена и плоды не попали в вентилятор.

Позвоните в Greener Solutions Home Services, чтобы запланировать осмотр

Если вы чувствуете, что ваш конденсатор не работает с оптимальной мощностью, позвоните сегодня лицензированному специалисту по ОВК в Greener Solutions Home Services, чтобы запланировать осмотр. Наша команда обученных специалистов осмотрит ваш кондиционер, чтобы убедиться, что он работает правильно. Если нет, мы определим, где возникла проблема, и предоставим рекомендации, которые помогут вернуть ваш кондиционер к жизни.

Часто задаваемые вопросы по конденсатору

• Какова основная функция конденсатора?

  Конденсатор отвечает за процесс конденсации в кондиционере. Это помогает эффективно рассеивать скрытое тепло за счет фазового сдвига хладагентов внутри змеевиков конденсатора.

• В чем разница между кондиционером и конденсатором?

  Разница между кондиционером и конденсатором заключается в том, что конденсатор является одним из основных компонентов внутри блока переменного тока. Блок переменного тока не может работать без конденсатора.

• Компрессор кондиционера и конденсатор — это одно и то же?

  Компрессор кондиционера является одним из основных компонентов внутри шкафа конденсатора. Компрессор отвечает за сжатие хладагентов, которые принимают газ низкого давления и сжимают его, поэтому он нагревается и готов к прохождению через змеевики конденсатора для выделения тепла.

Что такое конденсатор переменного тока? • Ingrams Water & Air

Что такое конденсатор кондиционера? Блок конденсатора переменного тока является одним из ключевых компонентов системы охлаждения HVAC. Различные проблемы могут повлиять на работу вашего конденсатора переменного тока, и все они влияют на общую работу вашей системы переменного тока. Мы объясним, что вам нужно знать, чтобы убедиться, что ваш конденсатор переменного тока работает, и что делать, если у него начнутся проблемы.

Разборка деталей кондиционера

Прежде чем углубляться в детали конденсатора переменного тока, полезно получить четкое представление о частях системы ОВКВ и о том, как они работают вместе, чтобы поддерживать желаемую температуру в вашем доме.

1. Термостат

Термостат, вероятно, является наиболее знакомой частью вашей системы кондиционирования и той, с которой вы чаще всего взаимодействуете. После того, как вы установите термостат вручную или запрограммируете его заранее, он будет поддерживать в вашем доме определенную температуру. Как только термостат обнаруживает, что температура в вашем доме слишком высокая или слишком низкая, он запускает комбинацию змеевика испарителя и конденсатора или теплообменника, чтобы начать циркуляцию горячего или холодного воздуха, в зависимости от желаемой температуры.

2. Печь

Печь вырабатывает тепло посредством одного из четырех источников тепла:

• Сжигание природного газа, пропана, нефти или угля
• Тепловой насос
• Солнечная энергия
• Электрическое сопротивление

5 Печь обычно равна 9 установлен в подвале, подвале или чердаке, или в чулане, специально предназначенном для его хранения. Это самый большой компонент системы HVAC и очень важный. Его работа заключается в нагреве воздуха для распределения по другим комнатам дома. Если печь питается от теплового насоса, она может поставляться с устройством для обработки воздуха, которое помогает перемещать воздух по системе. Однако в других типах печей вместо этого есть нагнетатель.

3. Теплообменник

Теплообменник является частью корпуса печи. Он включается, когда термостат запускает печь, чтобы начать нагревать воздух, когда температура достаточно низкая. Теплообменник подает холодный воздух, печь нагревает его, а затем нагретый воздух циркулирует по воздуховодам для обогрева каждой комнаты.

4. Змеевик испарителя

Змеевик испарителя необходим для процессов охлаждения системы HVAC и действует как аналог теплообменника. Когда термостат показывает, что температура окружающей среды выше желаемой, змеевик испарителя работает как автомобильный радиатор, охлаждая воздух, который затем циркулирует по воздуховодам. Змеевик испарителя обычно располагается на внешней стороне блока или рядом с ним, что делает его важной частью внутреннего блока переменного тока.

5. Конденсатор переменного тока

Блок конденсатора переменного тока подключается к змеевику испарителя. Он находится снаружи дома и заполнен газообразным хладагентом. После того, как теплообменник использует наружный воздух для охлаждения хладагента, блок конденсации перекачивает охлажденную жидкость в змеевик испарителя. Затем змеевик испаряет жидкий хладагент обратно в газ.

6. Линии хладагента

Это трубы, изготовленные из металлов, устойчивых к теплу и холоду, обычно из алюминия или меди. Они транспортируют хладагент системы в конденсатор в газообразной форме. Они также возвращают хладагент в испаритель после его преобразования в жидкость.

7. Воздуховоды

Центральные кондиционеры состоят из нескольких воздуховодов, которые обеспечивают подачу нагретого или охлажденного воздуха во все помещения дома. Воздуховоды обычно изготавливаются из легкого алюминия, но иногда используются и другие материалы, такие как пластик, полиуретан или стекловолокно.

Как работают конденсаторы

Конденсаторы — это один из типов теплообменников. Они заставляют хладагент под давлением подвергаться конденсации, превращая вещество из газа обратно в жидкость. Змеевик конденсатора является основным компонентом конденсаторного блока, так как хладагент должен проходить по трубопроводу. В центральных системах кондиционирования воздуха конденсаторный блок обычно размещают за пределами здания.

Типы конденсаторов

Существует три типа конденсаторов, с которыми вы можете столкнуться:

• Конденсаторы с воздушным охлаждением пропускают воздух через змеевик конденсатора для отвода тепла.
• Конденсаторы с водяным охлаждением подают воду непосредственно в змеевик конденсатора для отвода тепла.
• Испарительные конденсаторы позволяют воде испаряться в окружающий воздух, как правило, без использования хладагента.

В подавляющем большинстве жилых систем ОВКВ используются конденсаторы с воздушным охлаждением.

Детали конденсатора

В сплит-системах кондиционирования и тепловых насосах используются конденсаторы, состоящие из одного и того же базового набора деталей. Конденсаторный шкаф — название конденсаторного блока в целом — содержит фактический змеевик конденсатора вместе с домашним компрессором переменного тока, вентилятором и различными элементами управления.

Змеевик конденсатора

Сам змеевик конденсатора может иметь два состава: медные трубки с алюминиевыми ребрами или полностью алюминиевые трубки. Полностью алюминиевые трубки обычно являются хорошим вариантом, когда приоритетом является быстрая теплопередача. Змеевик должен оставаться как можно более чистым, если его эффективность теплопередачи должна оставаться на пике.

Вентилятор конденсатора

Вентилятор обеспечивает циркуляцию воздуха, который проходит через змеевик и запускает теплопередачу. Если вентилятор выходит из строя или поток воздуха блокируется, компрессор может выйти из строя или полностью выйти из строя. Максимальный воздушный поток равен максимальной теплопередаче, поэтому вокруг вентилятора, змеевика и компрессора не должно быть грязи и мусора.

Компрессор конденсатора

Компрессор фактически сжимает хладагент, закачивая его в змеевик, пока он еще находится в горячем состоянии. Затем конденсатор превращает горячий газ в горячую жидкость, которая движется к змеевику испарителя для охлаждения и расширения. Функция компрессора переменного тока является сердцем воздушного охлаждения.

Конденсатор переменного тока в системе кондиционирования воздуха

Конденсаторы в системе кондиционирования воздуха не требуют большого количества элементов управления. Конденсаторы запускают и запускают необходимые двигатели, а контактор включает и выключает питание конденсатора. Одним из дополнительных элементов управления является задержка отключения по времени, которая отключает контактор, если он обнаруживает падение напряжения, вызывающее слишком большой ток в двигателях.

Конденсатор теплового насоса в системе отопления

Конденсаторы HVAC могут выполнять двойную функцию и помогать в обогреве в системах с тепловым насосом. В этих настройках необходимо учитывать более сложные элементы управления. Это связано с тем, что поток сжатого газа должен иметь возможность реверсирования в зависимости от того, требуется ли системе производить нагретый или охлажденный воздух. Дополнительные элементы управления включают в себя регулируемый датчик температуры, реверсивный клапан и таймер разморозки.

В контексте отопления конденсатор забирает тепло из воздуха снаружи дома и охлаждает его. Это приводит к тому, что змеевик становится достаточно холодным, чтобы собирать иней, что истощает поток воздуха и снижает эффективность змеевика. Автоматическое управление разморозкой обеспечивает переход блока в режим воздушного охлаждения, даже если вентилятор конденсатора не работает. Это пропускает горячий газ через змеевик, размораживая его. Как только это произойдет, система автоматически возобновит нагрев.

Конденсаторы ломаются или выходят из строя?

Как мы уже говорили, конденсаторные блоки переменного тока представляют собой не один компонент, а группу из многих частей. Это означает, что если одна или несколько частей выходят из строя, ломаются или изнашиваются, весь блок может выйти из строя. Некоторые из потенциальных проблем, которые могут привести к поломке или выходу из строя конденсатора, включают следующее.

Неисправность платы управления

Блоку конденсатора требуется плата управления для правильной связи различных частей. Если плата управления неисправна или полностью вышла из строя, компоненты блока воздушного конденсатора не могут работать согласованно. Это приводит к тому, что компрессор не включается или не выключается, что может вызвать нагрузку, которая приведет к выходу из строя всего устройства.

Грязные компоненты

Поскольку конденсатор в большинстве кондиционеров расположен снаружи, со временем кондиционер часто собирает грязь или мусор. При регулярной очистке грязные компоненты обычно не становятся долговременной проблемой для конденсатора. Однако оставление мусора и грязи на конденсаторе и змеевике может привести к неэффективной работе кондиционера и преждевременному износу, что может потребовать ремонта или замены блока.

Сгоревший мотор

Двигатель конденсатора обычно не выходит из строя сразу. Износ двигателя обычно происходит со временем в результате плохого обслуживания и повышенных нагрузок во время эксплуатации.

Неисправный релейный переключатель

Релейный переключатель является важной частью платы управления, поскольку он отвечает за включение и выключение вентилятора в соответствии с положением включения или выключения устройства. Если переключатель неисправен или выходит из строя, вентилятор не может работать должным образом, и весь блок переменного тока не может выполнять свою работу.

Поврежденный змеевик

Физическое повреждение змеевика конденсатора — верный способ снизить общую эффективность блока переменного тока. Серьезное повреждение может потребовать полной замены блока конденсатора. Наиболее распространенными источниками повреждения змеевика конденсатора переменного тока являются следующие:

• Удар: Падающие камни или град могут повредить змеевик конденсатора.
• Коррозия: Дома, расположенные вблизи соленой воды, заводов или других источников сильного загрязнения, подвержены ранней коррозии.
• Мусор: Различные источники мусора, например мусор со двора, могут забить или повредить змеевик конденсатора.

Если повреждена катушка, ее замена зачастую предпочтительнее ремонта.

Ремонт конденсатора переменного тока

Во многих случаях может потребоваться ремонт части конденсатора. За один раз может выйти из строя один компонент или несколько деталей могут выйти из строя одновременно. Вы также можете столкнуться с медленным отказом некоторых компонентов, в то время как другие внезапно ломаются.

По данным Home Advisor, стоимость ремонта конденсатора переменного тока колеблется от 150 до 600 долларов и более. Это для случаев, когда вы ремонтируете только один или два относительно незначительных компонента, таких как автоматический выключатель.

Если проблема заключается в двигателе конденсатора, его ремонт будет стоить дороже из-за его сложности. Ремонт конденсаторного двигателя стоит как минимум от 350 до 600 долларов. Если двигатель заменен, вам также необходимо заменить рабочий конденсатор на сумму от 150 до 300 долларов. Если у вас есть высокоэффективный конденсатор с двухступенчатым двигателем, вы рассчитываете на еще большую цену.

Как обслуживать конденсатор переменного тока

Лучший способ обеспечить долговечность вашего конденсатора переменного тока — планировать регулярное техническое обслуживание, как правило, два раза в год. Главное, что сделает техник по HVAC, это осмотрит блок на наличие повреждений, выпрямит ребра на блоке и использует специальный очиститель теплообменника конденсатора для удаления грязи, которая может повлиять на работу блока. Хотя два раза в год является хорошим эмпирическим правилом для технического обслуживания, эти факторы могут сделать целесообразным запросить дальнейшую очистку.

• Возраст системы: По мере износа отделки старое оборудование с большей вероятностью быстрее загрязняется.
• Применение: Если вы живете в жарком месте или просто предпочитаете более прохладную среду, ваше использование может оправдать дополнительную очистку из-за дополнительного скопления грязи.
• Местонахождение: Где находится ваш дом? Ведутся ли значительные строительные работы или вы находитесь недалеко от оживленной улицы? Эти условия могут увеличить потребность в регулярном техническом обслуживании.

Техническое обслуживание конденсатора не так просто, как обрызгивание блока шлангом, и при этом вы можете повредить ребра или другие компоненты, особенно если вы не используете очиститель конденсатора переменного тока. Лучший вариант — обратиться к специалистам по обслуживанию кондиционеров, и пусть они сделают всю работу за вас. Вы сэкономите время и нервы, а опытный специалист по системам вентиляции и кондиционирования сможет легче обнаружить признаки износа или выхода из строя компонентов.

Когда заменять конденсатор переменного тока

Блок конденсатора переменного тока должен работать в течение всего срока службы вашей системы HVAC, который может составлять от 10 до 20 лет в зависимости от таких факторов, как исходное качество бренда и уровень использования. В некоторых случаях имеет смысл заменить конденсатор или даже весь блок переменного тока, а не ремонтировать конденсатор. Ниже приведены две основные проблемы, которые не могут быть устранены и которые указывают на то, что вам нужен новый конденсатор:

1. Утечки: Утечки во многих механизмах устраняются относительно просто. Это не относится к конденсаторным блокам переменного тока. Уплотнения и трубки конденсатора не подлежат замене, поэтому, если ваш конденсатор даст течь, вам придется заменить весь змеевик или, возможно, даже весь блок конденсатора.
2. Блоки: Конденсатор кондиционера, который часто блокируется, обычно указывает на то, что вам нужен новый блок. Необходимость разблокировать его несколько раз означает, что возникла более серьезная проблема, и зачастую более выгодно приобрести новое устройство.

Другие рекомендации по замене

Помимо утечек и засоров существуют другие причины, по которым следует подумать о замене конденсатора. Вот три основных фактора, которые могут повлиять на ваше решение:

• Возраст: 9 лет.0096 Если вашему конденсатору более 10 лет, ваши затраты на ремонт и техническое обслуживание будут только расти. Возможно, будет выгоднее просто заменить блок.
• Новая технология: Современные конденсаторные агрегаты более эффективны, чем когда-либо, что в долгосрочной перспективе может сэкономить значительные средства по сравнению с постоянным ремонтом.
• Старые системы R-22: С 2020 года хладагент R-22 запрещен в США. Поскольку вы не можете использовать более новый хладагент R-410-A в системе R-22, вам потребуется заменить всю систему переменного тока, если в вашей системе используется хладагент R-22.
