Что можно спаять начинающему

Что и как можно спаять

В мире, насыщенном электротехническими металлическими изделиями, умение обращаться с электрическим паяльником и качественно паять всегда могут пригодиться. Известные преимущества пайки различных по размеру деталей позволяют самостоятельно восстанавливать отдельные образцы бытовой техники (телевизионные приёмники, например), ремонтировать различную домашнюю утварь, паять изделия из меди, латуни, серебра.

Подготовительный этап

Прежде чем освоить правильные приёмы обращения с припоями и паяльником в домашних условиях, следует пройти специальный курс, предполагающий обучение пайке и всему, что предшествует этой процедуре. Можно обучаться самостоятельно, но при освоении работы с ювелирными изделиями, сложными электронными схемами, без опытного наставника не обойтись.

С точки зрения организации процесса, пайка металлов с использованием специальных припоев – это набор достаточно простых по своему содержанию операций. Однако, несмотря на кажущуюся лёгкость, правильно паять с первого раза сможет не каждый. При первом знакомстве возникают некоторые затруднения, связанные с отсутствием чёткого представления о том, что и в какой последовательности нужно делать.

Рекомендуется соблюдать определённые правила подготовки к проведению паяльных операций, суть которых сводится к следующему:

  • необходимо правильно выбрать основной рабочий инструмент, которым предстоит паять;

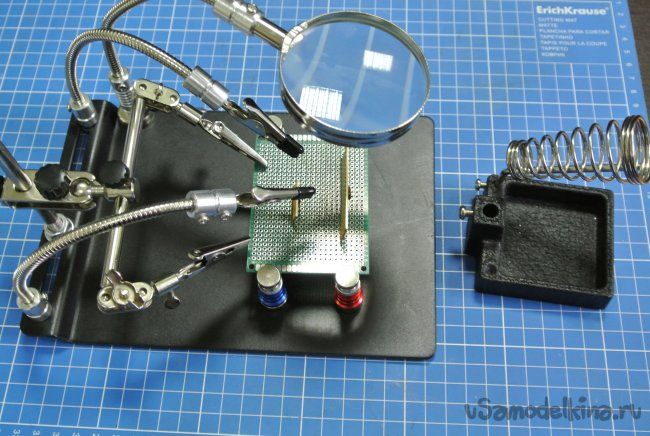

  • следует побеспокоиться об изготовлении удобной и функциональной подставки, подготовить место, где придется паять большую часть времени;
  • обучающийся должен запастись подходящими расходными материалами, без которых не обходится ни одна подобная процедура (припой, жидкий или пастообразный флюс).

И, наконец, начинающий пользователь должен освоить основные технологические приёмы пайки, предполагающие определённую последовательность целенаправленных действий.

Паять можно электрическим паяльником, газовой горелкой или паяльной лампой. Платы, микросхемы принято паять специальными фенами, термостанциями, обеспечивающими равномерный разогрев. Выбор того или иного типа инструмента и подставки или держателя для него определяется температурными условиями, при которых предполагается проводить рабочие операции.

Следующее по порядку требование предполагает подготовку обязательных компонентов, позволяющих правильно спаять любое металлическое соединение. К ним принято относить различные виды припоя, флюсовые добавки и специальные жидкости для пайки, необходимые для улучшения её качества (канифоли и спиртовые составы для лужения).

Все составляющие процесса обязательно подбираются под конкретные условия формирования паяного соединения и с учётом особенностей используемых деталей.

Основные рабочие процедуры

Технологическая карта или схема «правильной» пайки посредством паяльника предполагает следующий порядок проведения операций.

Прежде чем непосредственно паять, поверхности подлежащих пайке предметов очищают от сильных загрязнений и коррозионных наслоений, после чего их следует зачистить до характерного блеска.

После этого места спайки деталей обрабатываются ранее подготовленным флюсом, посредством которого удаётся улучшить условия растекания припоя по поверхности контакта.

Затем контактная площадка или зона пайки подвергаются защитному лужению, сущность которого состоит в нанесении на них расплавленного до жидкого состояния припоя. При этом расходный материал равномерно растекается по поверхности деталей, которые надо паять, и обеспечивает образование надёжного термического соединения.

При подготовке деталей под лужение предпочтение отдаётся пастообразным флюсам, которые удобно наносятся и легко смываются. Перед обработкой и пайкой детали предварительно соединяют посредством механической скрутки или сжатия пассатижами.

После фиксации на них снова наносится флюс, а затем место контакта прогревается с одновременным введением в него прутка припоя (его состав может отличаться от того материала, что использовался для лужения).

Научиться правильно паять своими руками невозможно, если не научиться лудить жало паяльника. Для лужения рабочий наконечник после полного прогрева паяльника следует с усилием прижать к любой покрытой фольгой поверхности и потереть им по расплавленной канифоли с припоем.

Эту операцию следует повторять до тех пор, пока на гранях медного острия не появится характерная плёнка из припоя, обеспечивающая хорошую адгезию с любым металлом.

Вопрос как правильно надо паять, приходит вместе с заинтересованностью о том, для чего же нужна пайка, и что можно сделать с ее помощью. Это раньше паяли преимущественно кастрюли и самовары, а сегодня паять можно и высокотехнологичные вещи.

Возможности пайки

Возможностей для того, чтобы воспользоваться своим умением правильно паять металлические детали и изделия более чем достаточно. Этим способом осуществляется множество сборочных и ремонтных операций. Вот несколько особо важных из них:

  • можно паять медные трубки, входящих в состав внутренних магистралей теплообменников и холодильных установок;
  • паять элементы различных электронных схем;
  • проводить ремонт, пайку ювелирных украшений, очков;
  • фиксировать твердосплавные режущие пластины на держателях металлообрабатывающего инструмента;
  • в быту пайкой также нередко пользуются при необходимости крепления плоских деталей из меди на металлизированных поверхностях листовых заготовок;
  • умение качественно лудить поверхности может пригодиться для защиты элементов металлоконструкций от коррозии.

На начальном этапе обучения искусству пайки рекомендуется использовать самые простые схемы электронных устройств.

Кроме того, посредством рассматриваемого процесса можно спаять детали из разнородных по структуре металлов, а также уплотнять различные виды жёстких соединений.

Виды паяльных операций

Разнообразие методов пайки объясняется множеством различных факторов, определяющих качество и эффективность её проведения. К таким факторам относятся не только вид паяльного приспособления и тип припоя, который используют в процессе работы, но также и технологические особенности формирования шва. Для поверхностного монтажа деталей на плату надо научиться правильно пользоваться паяльной маской.

В любом случае, чтобы правильно паять, необходимо знать температуру плавления металла, с которым предстоит работать. Она влияет на выбор инструмента пайки, а также флюсов и припоя. В соответствии с указанным параметром припойные материалы подразделяют на легкоплавкие (до 450 градусов) и тугоплавкие (более 450 градусов).

Выбор припоя

Лёгкоплавкие припои применяют в обычных условиях, не требующих особой прочности соединяемых элементов. С их помощью можно собирать электронные схемы или паять малогабаритные ювелирные изделия.

В ходе этих операций детали сплавляются жидким оловом, в котором в качестве добавки присутствует свинец.

Правда, в последние время распространяются бессвинцовые припои. При выборе типа нагревательного инструмента в этом случае предпочтение отдаётся электрическим паяльникам с рабочими мощностями от 25-ти до нескольких сот ватт.

При необходимости паять изделия из тугоплавких металлов, эксплуатируемых в экстремальных с точки зрении температуры и деформации условиях, потребуются так называемые «твёрдые» припои. Этот тип паяльных составов приготавливается на основе чистой меди с добавками цинка или другого химически активного металла. Тугоплавкие медно-цинковые припои рекомендуются к применению при необходимости сочленения деталей, работающих в условиях высоких статических нагрузок.

С их помощью можно паять изделия из латуни и других медных сплавов, в которых содержание меди не превышает 68-ми процентов. Для соединения стальных заготовок и деталей в качестве припоя чаще всего берётся чистая медь или отдельные виды латуни.

Подводя итого, отметим, что для того, чтобы научиться правильно паять различные по структуре металлические детали недостаточно одного лишь желания. Овладеть в совершенстве известными приёмами правильной пайки можно лишь после того, как будут изучены все сопутствующие этому процессу вопросы.

К числу последних следует отнести выбор нагревательного инструмента, грамотный подход к подбору расходных материалов, а также строгое соблюдение установленного порядка проведения паяльных процедур.

Всё это позволит исключить возможные ошибки при работе с расплавленными припоями и получить надёжное и прочное соединение.

Источник: svaring. com

С ЧЕГО НАЧАТЬ РАДИОЛЮБИТЕЛЮ

Недавно ко мне, узнав что я радиолюбитель, на форуме нашего города, в ветке Радио обратились за помощью два человека. Оба по разным причинам, и оба разного возраста, уже взрослые, как выяснилось при встрече, одному было 45 лет, другому 27. Что доказывает, что начать изучение электроники, можно в любом возрасте. Объединяло их одно, оба были так или иначе знакомы с техникой, и хотели бы самостоятельно освоить радиодело, но не знали с чего начать. Мы продолжили общение в В_Контакте, на мой ответ, что в инете море информации на эту тему, занимайся — не хочу, я услышал от обоих примерно одинаковое, — что оба не знают с чего начать. Одним из первых вопросов было: что входит в необходимый минимум знаний радиолюбителя. Перечисление им необходимых умений, заняло довольно приличное время, и я решил написать на эту тему обзор. Думаю, он будет полезен таким же начинающим, как и мои знакомые, всем кто не может определиться, с чего начать свое обучение.

Сразу скажу, что при обучении, нужно равномерно сочетать теорию с практикой. Как бы ни хотелось, побыстрее начать паять и собирать конкретные устройства, нужно помнить о том, что без необходимой теоретической базы в голове, вы в лучшем случае, сможете безошибочно копировать чужие устройства. Тогда как если будете знать теорию, хотя бы в минимальном объеме, то сможете изменить схему, и подогнать её под свои потребности. Есть такая фраза, думаю известная каждому радиолюбителю: “Нет ничего практичнее хорошей теории”.

В первую очередь, необходимо научиться читать принципиальные схемы. Без умения читать схемы невозможно собрать даже самое простое электронное устройство. Также впоследствии, не лишним будет освоить и самостоятельное составление принципиальных схем, в специальной программе Splan.

Пайка деталей

Необходимо уметь опознавать по внешнему виду, любую радиодеталь, и знать, как она обозначается на схеме. Разумеется, для того чтобы собрать, спаять любую схему, нужно иметь паяльник, желательно мощностью не выше 25 ватт, и уметь им хорошо пользоваться. Все полупроводниковые детали не любят перегрева, если вы паяете, к примеру, транзистор на плату, и не удалось припаять вывод за 5 — 7 секунд, прервитесь на 10 секунд, или припаяйте в это время другую деталь, иначе высока вероятность сжечь радиодеталь от перегрева.

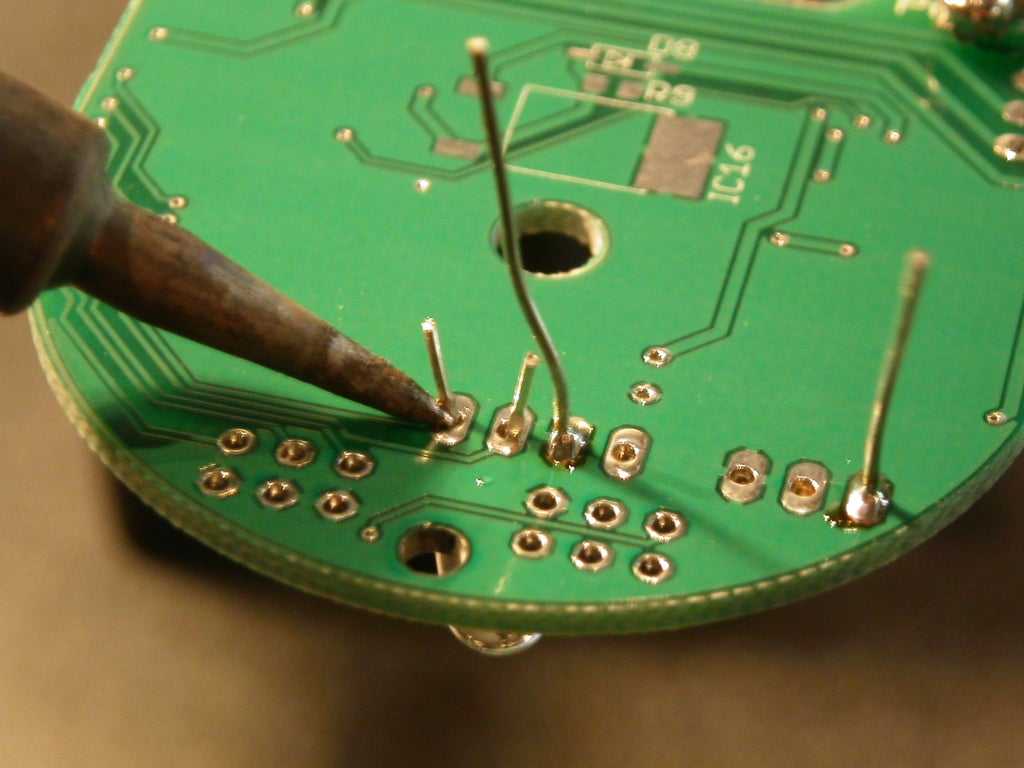

Также важно паять аккуратно, особенно расположенные близко выводы радиодеталей, и не навесить “соплей”, случайных замыканий. Всегда если есть сомнение, прозвоните мультиметром в режиме звуковой прозвонки подозрительное место.

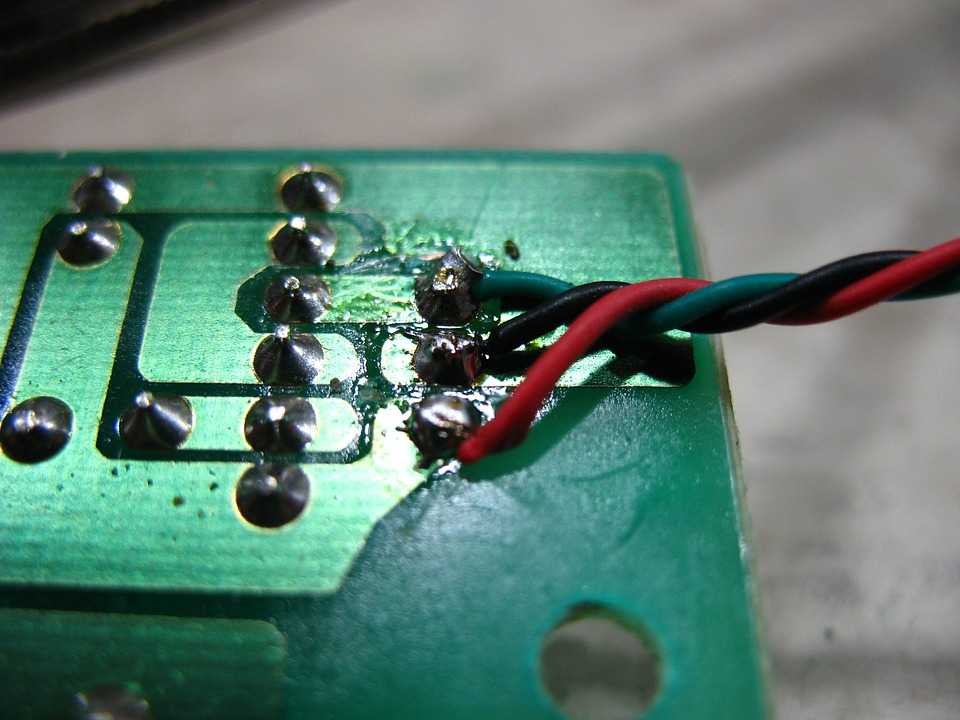

Не менее важно, удалять остатки флюса с платы, особенно если вы паяете цифровую схему, либо флюсом содержащим активные добавки. Смывать нужно специальной жидкостью, либо 97 % этиловым спиртом.

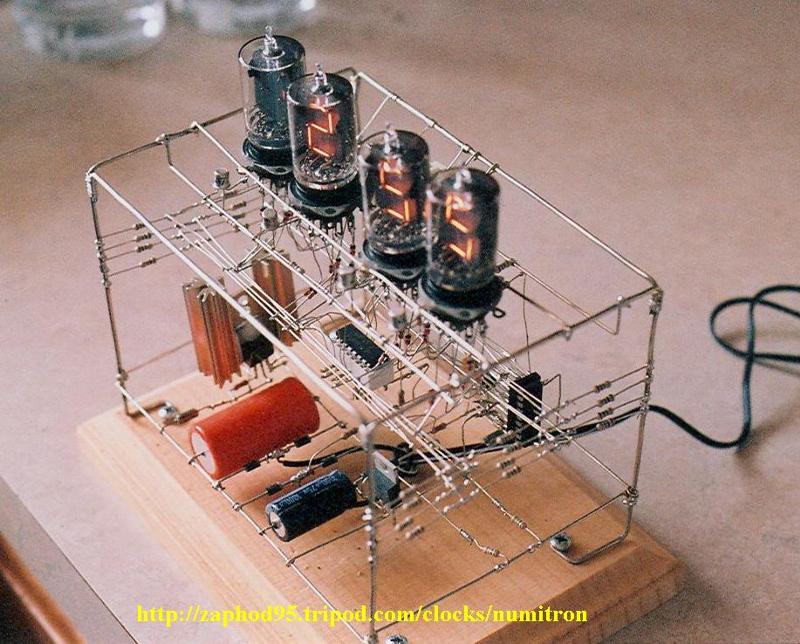

Начинающие часто собирают схемы навесным монтажом, прямо на выводах деталей. Я согласен, если выводы надежно скручены между собой, а после еще и пропаяны, такое устройство прослужит долго. Но таким способом собирать устройства, содержащие больше 5 — 8 деталей, уже не стоит. В таком случае, нужно собирать устройство на печатной плате. Собранное на плате устройство, отличается повышенной надежностью, схему соединений можно легко отследить по дорожкам, и при необходимости вызвонить мультиметром все соединения.

Минусом печатного монтажа, является трудность изменения схемы готового устройства. Поэтому перед разводкой и травлением печатной платы, всегда, сначала нужно собирать устройство на макетной плате. Делать устройства на печатных платах, можно разными способами, здесь главное соблюдать одно важное правило: дорожки медной фольги на текстолите, не должны иметь контакта с другими дорожками, там, где это не предусмотрено по схеме.

Вообще есть разные способы сделать печатную плату, например, разъединив участки фольги – дорожки, бороздкой, прорезаемой резаком в фольге, сделанным из ножовочного полотна. Либо нанеся защитный рисунок защищающий фольгу под ним, (будущие дорожки) от стравливания с помощью перманентного маркера.

Либо с помощью технологии ЛУТ (лазерно — утюжной технологии), где дорожки от стравливания защищаются припекшимся тонером. В любом случае, каким-бы способом мы не делали печатную плату, нам необходимо, сперва её развести в программе трассировщике. Для начинающих рекомендую программу Sprint-layout 6, это ручной трассировщик с большими возможностями.

Также при самостоятельной разводке печатных плат, либо если распечатали готовую плату, необходимо умение работать с документацией на радиодеталь, с так называемыми Даташитами (Datasheet), страничками в PDF формате. В интернете есть Даташиты практически на все импортные радиодетали, исключение составляют некоторые Китайские.

На отечественные радиодетали, можно найти информацию в отсканированных справочниках, специализированных сайтах, размещающих страницы с характеристиками радиодеталей, и информационных страничках различных интернет магазинов типа Чип и Дип. Обязательно умение определять цоколевку радиодетали, также встречается название распиновка, потому что очень многие, даже двух выводные детали имеют полярность. Также необходимы практические навыки работы с мультиметром.

Мультиметр, это универсальный прибор, с помощью только его одного, можно провести диагностику, определить выводы детали, их работоспособность, наличие или отсутствие замыкания на плате. Думаю не лишним, будет напомнить, особенно молодым начинающим радиолюбителям, и о соблюдении мер электробезопасности, при отладке работы устройства.

После сборки устройства, необходимо оформить его в красивый корпус, чтобы не стыдно было показать друзьям, а это значит, необходимы навыки слесарного, если корпус из металла или пластмассы, либо столярного дела, если корпус из дерева. Рано или поздно, любой радиолюбитель приходит к тому, что ему приходится заниматься мелким ремонтом техники, сначала своей, а потом с приобретением опыта, и по знакомым. А это означает, что необходимо умение проводить диагностику неисправности, определение причины поломки, и её последующее устранение.

Часто даже опытным радиолюбителям, без наличия инструментов, трудно выпаять многовыводные детали из платы. Хорошо если детали идут под замену, тогда откусываем выводы у самого корпуса, и выпаиваем ножки по одной. Хуже и труднее, когда эта деталь нужна для сборки какого-либо другого устройства, или производится ремонт, и деталь, возможно, потребуется после впаять назад, например, при поиске короткого замыкания на плате. В таком случае нужны инструменты для демонтажа, и умение ими пользоваться, это оплетка и оловоотсос.

Использование паяльного фена не упоминаю, ввиду частого отсутствия у начинающих доступа к нему.

Все перечисленное, это только часть того необходимого минимума, что должен знать начинающий радиолюбитель при конструировании устройств, но имея эти навыки, вы уже сможете собрать, с приобретением небольшого опыта, практически любое устройство. Специально для сайта Радиосхемы — AKV.

Обсудить статью С ЧЕГО НАЧАТЬ РАДИОЛЮБИТЕЛЮ

Источник: radioskot.ru

Радиоэлектроника для новичка

Первый шаг — он самый сложный.

С чего начать изучение радиоэлектроники? Как собрать свою первую электронную схему? Можно ли быстро научиться паять? Именно для тех, кто задаётся такими вопросами и создан раздел «Старт«.

На страницах данного раздела публикуются статьи о том, что в первую очередь должен знать любой новичок в радиоэлектронике. Для многих радиолюбителей, электроника, когда-то бывшая просто увлечением, со временем переросла в профессиональную среду деятельности, помогло в поиске работы, в выборе профессии. Делая первые шаги в изучении радиоэлементов, схем, кажется, что всё это кошмарно сложно. Но постепенно, по мере накопления знаний загадочный мир электроники становиться более понятен.

Если Вас всегда интересовало, что же скрывается под крышкой электронного прибора, то Вы зашли по адресу. Возможно, долгий и увлекательный путь в мире радиоэлектроники для Вас начнётся именно с этого сайта!

Ну, а для начала, рекомендуем научиться паять.

Для перехода на интересующую статью кликните ссылку или миниатюрную картинку, размещённую рядом с кратким описанием материала.

Измерения и измерительная аппаратура

Обзор характеристик и особенностей выбора мультиметра для начинающего радиолюбителя.

Любому радиолюбителю требуется прибор, которым можно проверить радиодетали. В большинстве случаев любители электроники используют для этих целей цифровой мультиметр. Но им можно проверить далеко не все элементы, например, MOSFET-транзисторы. Вашему вниманию предлагается обзор универсального ESR L/C/R тестера, которым также можно проверить большинство полупроводниковых радиоэлементов.

Амперметр – один из самых важных приборов в лаборатории начинающего радиолюбителя. С помощью его можно замерить потребляемый схемой ток, настроить режим работы конкретного узла в электронном приборе и многое другое. В статье показано, как на практике можно использовать амперметр, который в обязательном порядке присутствует в любом современном мультиметре.

Вольтметр – прибор для измерения напряжения. Как пользоваться этим прибором? Как он обозначается на схеме? Подробнее об этом вы узнаете из этой статьи.

Из этой статьи вы узнаете, как определить основные характеристики стрелочного вольтметра по обозначениям на его шкале. Научитесь считывать показания со шкалы стрелочного вольтметра. Вас ждёт практический пример, а также вы узнаете об интересной особенности стрелочного вольтметра, которую можно использовать в своих самоделках.

Омметр – прибор для измерения сопротивления. Здесь вы узнаете о том, как омметр можно использовать в своей радиолюбительской практике.

Здесь вы познакомитесь с тем, как устроен и работает осциллограф. Научитесь разбираться в органах управления осциллографа. Осциллограф является одним из самых мощных инструментов для изучения процессов, происходящих в электронной технике.

Как проверить транзистор? Этим вопросом задаются все начинающие радиолюбители. Здесь вы узнаете, как проверить биполярный транзистор цифровым мультиметром. Методика проверки транзистора показана на конкретных примерах с большим количеством фотографий и пояснений.

Как проверить диод мультиметром? Здесь подробно рассказано о том, как можно определить исправность диода цифровым мультиметром. Подробное описание методики проверки и некоторые «хитрости» использования функции тестирования диодов цифрового мультиметра.

Время от времени мне задают вопрос: «Как проверить диодный мост?». И, вроде бы, о методике проверки всевозможных диодов я уже рассказывал достаточно подробно, но вот способ проверки диодного моста именно в монолитной сборке не рассматривал. Заполним этот пробел.

Как проверить ИК-приёмник? Методика проверки исправности инфракрасного приёмника с помощью мультиметра и пульта ДУ.

Как узнать мощность трансформатора, не производя сложных расчётов? Здесь вы узнаете о простой методике определения мощности силового трансформатора.

Если Вы ещё не знаете, что такое децибел, то рекомендуем неспеша, внимательно прочитать статью про эту занимательную единицу измерения уровней. Ведь если Вы занимаетесь радиоэлектроникой, то жизнь рано или поздно заставит Вас понять, что такое децибел.

Часто на практике требуется перевод микрофарад в пикофарады, миллигенри в микрогенри, миллиампер в амперы и т. п. Как не запутаться при пересчёте значений электрических величин? В этом поможет таблица множителей и приставок для образования десятичных кратных и дольных единиц.

Несколько рекомендаций и советов начинающим радиолюбителям по правильному измерению сопротивления цифровым мультиметром. Общие правила по проверке работоспособности цифрового мультитестера и подготовки его к работе.

В процессе ремонта и при конструировании электронных устройств возникает необходимость в проверке конденсаторов. Зачастую с виду исправные конденсаторы имеют такие дефекты, как электрический пробой, обрыв или потерю ёмкости. Провести проверку конденсаторов можно с помощью широко распространённых мультиметров.

Эквивалентное последовательное сопротивление (или ЭПС) — это весьма важный параметр конденсатора. Особенно это касается электролитических конденсаторов, работающих в высокочастотных импульсных схемах. Чем же опасно ЭПС и почему необходимо учитывать его величину при ремонте и сборке электронной аппаратуры? Ответы на эти вопросы вы найдёте в данной статье.

Таблица значений ESR конденсаторов разной ёмкости поможет вам определить качество электролитического конденсатора.

Здесь вы узнаете, как правильно соединять конденсаторы и рассчитывать общую ёмкость при их последовательном и параллельном включении.

Узнайте, как правильно соединять резисторы и рассчитывать их общее сопротивление при последовательном и параллельном включении.

Мощность рассеивания резистора является важным параметром резистора напрямую влияющего на надёжность работы этого элемента в электронной схеме. В статье рассказывается о том, как оценить и рассчитать мощность резистора для применения в электронной схеме.

Простой апгрейд мультиметра DT — 830B. Встраиваем светодиодный фонарик в цифровой мультиметр.

Мастерская начинающего радиолюбителя

Как читать принципиальные схемы? С этим вопросом сталкиваются все начинающие любители электроники. Здесь вы узнаете о том, как научиться различать обозначения радиодеталей на принципиальных схемах и сделаете первый шаг в понимании устройства электронных схем.

Вторая часть рассказа о чтении принципиальных схем. Соединения и разъёмы, повторяющиеся элементы, механически связанные элементы, экранированные детали и проводники. Обо всём этом читайте здесь.

Блок питания своими руками. Блок питания – это непременный атрибут в мастерской радиолюбителя. Здесь вы узнаете, как самостоятельно собрать регулируемый блок питания с импульсным стабилизатором.

Самый востребованный прибор в лаборатории начинающего радиолюбителя — это регулируемый блок питания. Здесь вы узнаете, как с минимумом усилий и временных затрат собрать регулируемый блок питания 1,2. 32V на базе готового модуля DC-DC преобразователя.

Собираем радиоуправляемое реле на базе готового радиомодуля.

Здесь я расскажу об универсальном зарядном устройстве, которым можно заряжать/разряжать практически любые аккумуляторы (Pb, Ni-Cd, Ni-Mh, Li-Po, Li-ion, LiFe).

Портативные USB-колонки для ноутбука являются достаточно востребованным атрибутом компьютерной периферии. Из каких электронных компонентов состоят данные устройства? В статье приводится принципиальная схема усилителя портативных компьютерных колонок с питанием от USB-порта.

Модернизация USB-колонок SVEN PS-30 на базе микросхемы-декодера CM6120-S.

Что такое мультивибратор и зачем он нужен? Здесь вы узнаете, как собрать мультивибратор на транзисторах. Познакомитесь с формулой расчёта его колебаний.

Для преобразования переменного тока в постоянный применяется так называемый выпрямитель. Здесь вы узнаете о типах диодных выпрямителей, а также об их особенностях и сферах применения. Материал будет интересен начинающим радиолюбителям и тем, кто хочет больше узнать о том, какие схемы выпрямителей применяются в электронике и электротехнике.

Здесь вы узнаете, как собрать мигалку на светодиодах из доступных радиодеталей. Много фоток и пояснений гарантируется.

Здесь показана схема маячка на микросхеме к155ла3. Подробно рассказано о подборе деталей для светодиодного маячка на микросхеме.

Как собрать мультивибратор на микросхеме? Здесь вы узнаете, как собрать мультивибратор на логических микросхемах серии К561, К176 и др.

Организуем рабочее место радиолюбителя-новичка. Собираем многофункциональную розетку.

Непременным атрибутом современного музыкального устройства служит вход внешнего сигнала AUX IN. Как использовать столь полезную функцию? Музыка налету.

Узнайте как можно переделать проводную гарнитуру мобильного телефона и максимально использовать возможности сотового телефона Sony Ericsson. В статье приводиться принципиальная схема проводной гарнитуры сотового телефона и методика её доработки.

Трёхцветную светодиодную ленту можно использовать по-разному: фоновая и декоративная подсветка, световое оформление, мягкое освещение и пр. Но после приобретения RGB-ленты возникает вопрос: «А как управлять этой лентой?». Здесь я расскажу о личном опыте применения RGB контроллера с радиоуправлением. Кроме того, разберёмся в том, как подобрать блок питания для светодиодной ленты.

Как научиться электронике? Конечно, на самых простых вещах! Например, на обычном аккумуляторном фонарике. Показана схема аккумуляторного фонаря, а также даны пояснения о назначении радиоэлементов.

Источник: go-radio.ru

Простые схемы для начинающих

Ниже приводятся несложные светозвуковые схемы, в основном собранные на основе мультивибраторов, для начинающих радиолюбителей. Во всех схемах использована простейшая элементная база, не требуется сложная наладка и допускается замена элементов на аналогичные в широких пределах.

Электронная утка

Игрушечную утку можно снабдить несложной схемой имитатора «кряканья» на двух транзисторах. Схема представляет собой классический мультивибратор на двух транзисторах, в одно плечо которого включен акустический капсюль, а нагрузкой другого служат два светодиода, которые можно вставить в глаза игрушки. Обе эти нагрузки работают поочередно – то раздается звук, то вспыхивают светодиоды – глаза утки. В качестве включателя питания SA1 можно применить герконовый датчик (можно взять из датчиков СМК-1, СМК-3 и др., используемых в системах охранной сигнализации как датчики открывания двери). При поднесении магнита к геркону его контакты замыкаются и схема начинает работать. Это может происходить при наклоне игрушки к спрятанному магниту или поднесения своеобразной «волшебной палочки» с магнитом.

Транзисторы в схеме могут быть любые p-n-p типа, малой или средней мощности, например МП39 – МП42 (старого типа), КТ 209, КТ502, КТ814, с коэффициентом усиления более 50. Можно использовать и транзисторы структуры n-p-n, например КТ315, КТ 342, КТ503, но тогда нужно изменить полярность питания, включения светодиодов и полярного конденсатора С1. В качестве акустического излучателя BF1 можно использовать капсюль типа ТМ-2 или малогабаритный динамик. Налаживание схемы сводится к подбору резистора R1 для получения характерного звука кряканья.

Звук подскакивающего металлического шарика

Схема довольно точно имитирует такой звук, по мере разряда конденсатора С1 громкость «ударов» снижается, а паузы между ними уменьшаются. В конце послышится характерный металлический дребезг, после чего звук прекратится.

Транзисторы можно заменить на аналогичные, как и в предыдущей схеме.
От емкости С1 зависит общая продолжительность звучания, а С2 определяет длительность пауз между «ударами». Иногда для более правдоподобного звучания полезно подобрать транзистор VT1, так как работа имитатора зависит от его начального тока коллектора и коэффициента усиления (h31э).

Имитатор звука мотора

Им можно, например, озвучить радиоуправляемую или другую модель передвижного устройства.

Варианты замены транзисторов и динамика – как и в предыдущих схемах. Трансформатор Т1 – выходной от любого малогабаритного радиоприемника (через него в приемниках также подключен динамик).

Универсальный имитатор звуков

Существует множество схем имитации звуков пения птиц, голосов животных, гудка паровоза и т.д. Предлагаемая ниже схема собрана всего на одной цифровой микросхеме К176ЛА7 (К561 ЛА7, 564ЛА7) и позволяет имитировать множество разных звуков в зависимости от величины сопротивления, подключаемого к входным контактам Х1.

Следует обратить внимание, что микросхема здесь работает «без питания», то есть на ее плюсовой вывод (ножка 14) не подается напряжение. Хотя на самом деле питание микросхемы все же осуществляется, но происходит это только при подключении сопротивления-датчика к контактам Х1. Каждый из восьми входов микросхемы соединен с внутренней шиной питания через диоды, защищающие от статического электричества или неправильного подключения. Через эти внутренние диоды и осуществляется питание микросхемы за счет наличия положительной обратной связи по питанию через входной резистор-датчик.

Схема представляет собой два мультивибратора. Первый (на элементах DD1.1, DD1.2) сразу начинает вырабатывать прямоугольные импульсы с частотой 1 … 3 Гц, а второй (DD1.3, DD1.4) включается в работу, когда на вывод 8 с первого мультивибратора поступит уровень логической «1». Он вырабатывает тональные импульсы с частотой 200 … 2000 Гц. С выхода второго мультивибратора импульсы подаются на усилитель мощности (транзистор VT1) и из динамической головки слышится промодулированный звук.

Если теперь к входным гнездам Х1 подключить переменный резистор сопротивлением до 100 кОм, то возникает обратная связь по питанию и это преображает монотонный прерывающийся звук. Перемещая движок этого резистора и меняя сопротивление можно добиться звука, напоминающего трель соловья, щебетание воробья, крякание утки, квакание лягушки и т.д.

Детали
Транзистор можно заменить на КТ3107Л, КТ361Г но в этом случае нужно поставить R4 сопротивлением 3,3 кОм, иначе уменьшится громкость звука. Конденсаторы и резисторы – любых типов с номиналами, близкими к указанным на схеме. Надо иметь в виду, что в микросхемах серии К176 ранних выпусков отсутствуют вышеуказанные защитные диоды и такие зкземпляры в данной схеме работать не будут! Проверить наличие внутренних диодов легко – просто замерить тестером сопротивления между выводом 14 микросхемы («+» питания) и ее входными выводами (или хотя бы одним из входов). Как и при проверке диодов, сопротивление в одном направление должно быть низким, в другом – высоким.

Выключатель питания в этой схеме можно не применять, так как в режиме покоя устройство потребляет ток менее 1 мкА, что значительно меньше даже тока саморазряда любой батареи!

Наладка
Правильно собранный имитатор никакой наладки не требует. Для изменения тональности звука можно подбирать конденсатор С2 от 300 до 3000 пФ и резисторы R2, R3 от 50 до 470 кОм.

Фонарь-мигалка

Частоту миганий лампы можно регулировать подбором элементов R1, R2, C1. Лампа может быть от фонарика либо автомобильная 12 В. В зависимости от этого нужно выбирать напряжение питания схемы (от 6 до 12 В) и мощность коммутирующего транзистора VT3.

Транзисторы VT1, VT2 – любые маломощные соответствующей структуры (КТ312, КТ315, КТ342, КТ 503 (n-p-n) и КТ361, КТ645, КТ502 (p-n-p), а VT3 – средней или большой мощности (КТ814, КТ816, КТ818).

Наушники для телевизора без элементов питания

Простое устройство для прослушивания звукового сопровождения ТВ — передач на наушники. Не требует никакого питания и позволяет свободно перемещаться в пределах комнаты.

Катушка L1 представляет собой «петлю» из 5…6 витков провода ПЭВ (ПЭЛ)-0.3…0.5 мм, проложенную по периметру комнаты. Она подключается параллельно динамику телевизора через переключатель SA1 как показано на рисунке. Для нормальной работы устройства выходная мощность звукового канала телевизора должна быть в пределах 2…4 Вт, а сопротивление петли – 4…8 Ом. Провод можно проложить под плинтусом или в кабельном канале, при этом нужно располагать его по возможности не ближе 50 см от проводов сети 220 В для уменьшения наводок переменного напряжения.

Катушка L2 наматывается на каркас из плотного картона или пластика в виде кольца диаметром 15…18 см, которое служит наголовником. Она содержит 500…800 витков провода ПЭВ (ПЭЛ) 0,1…0,15 мм закрепленного клеем или изолентой. К выводам катушки подключены последовательно миниатюрный регулятор громкости R и наушник (высокоомный, например ТОН-2).

Автомат выключения освещения

От множества схем подобных автоматов эта отличается предельной простотой и надежностью и в подробном описании не нуждается. Она позволяет включать освещение или какой-нибудь электроприбор на заданное непродолжительное время, а затем автоматически его отключает.

Для включения нагрузки достаточно кратковременно нажать выключатель SA1 без фиксации. При этом конденсатор успевает зарядиться и открывает транзистор, который управляет включением реле. Время включения определяется емкостью конденсатора С и с указанным на схеме номиналом (4700 мФ) составляет около 4 минут. Увеличение времени включенного состояния достигается подключением дополнительных конденсаторов параллельно С.

Транзистор может быть любым n-p-n типа средней мощности или даже маломощным, типа КТ315. Это зависит от рабочего тока применяемого реле, которое также может быть любым другим на напряжение срабатывания 6-12 В и способным коммутировать нагрузку необходимой вам мощности. Можно использовать и транзисторы p-n-p типа, но нужно будет поменять полярность напряжения питания и включения конденсатора С. Резистор R также влияет в небольших пределах на время срабатывания и может быть номиналом 15 … 47 кОм в зависимости от типа транзистора.

Источник: cxem.net

Простые схемки

Схема фары к велосипеду на мощных светодиодах, стабилизатор тока собран на микросхеме LT1932. Обычная велофара питается от генератора, приводимого в движение от велосипедного колеса. Поскольку в схеме велосипедного оборудования никаких аккумуляторов нет, напряжение на выходе такого генератора .

Используя современные сверхяркие светодиоды белого света можно делать экономичные светильники, по светоотдаче сопоставимые с автомобильной фарой. На рисунке показана схема прожектора, питающегося от автомобильного аккумулятора (через разъем для прикуривателя). Источник света, — батарея из семи .

Схема генерирует именно случайные числа, генератор состоит из счетчика с двухразрядным цифровым выходом и генератора импульсов частотой около 100кГц. Суть работы в том, что импульсы с генератора поступают на вход счетчика через обычную кнопку. Нажал / отпустил, и смотри результат. При такой .

На идею создания этого светомузыкального инструмента натолкнули красивые разноцветные прозрачные пластмассовые линейки, продававшиеся в магазине канцтоваров. Линейки разных цветов выполнены с раскраской в стиле “неон”, то есть, со световозвращающими торцами .

Пробник представляет собой по существу преобразователь кинетического импульса в импульс электрический [1]. Таким преобразователем является электродвигатель от кассетного магнитофона, игрушки. Схема пробника. Если при подключении проверяемой цепи в розетку Х1 и от резкого .

На рисунке приведена схема карманного светодиодного фонарика, работающего только на одной батарейке стандарта ААА. Рис. 1. Принципиальная схема фонарика с низковольтным питанием 0,5-1,5В. Для обеспечения высокой яркости свечения светодиода (синего, зеленого или белого) требуется напряжение .

Принципиальная схема простого самодельного ночника на трехцветных светодиодах с общим катодом, используется микросхема CD4060. В одной из публикаций раньше описывался ночник, включающийся сам, если в комнате становится темно, во времяработы создающий очень красивые световые эффекты на потолке .

Принципиальная схема простейшего усилителя НЧ на одном транзисторе для абонентского громкоговорителя Нейва АГ-301. Радиотрансляционная сеть в нашем доме давно уже не работает, да никто и нежалеет об этом, — в «лихие 90-е» многие отказывались от неё, чтобы не платить абонентскую плату .

Очень простая схема двухцветной мигалки на сетодиодах для установки в игрушечную полицейскую машинку. Схема работает аналогично световому сигнальному устройству, устанавливаемому на крышу настоящей полицейской машины. Разница в размерах и яркости света. Для работы используются две группы .

Предельно простая схема самодельного домофона на двух транзисторах, простое переговорное устройство для дачи или небольшого дома. Домофон — очень полезная вещь, потому что позволяет пообщаться с гостем до того, как бежать открывать дверь. Домофоны в больших многоквартирных домах еще позволяют .

Источник: radiostorage.net

Радиосхемы для новичка,чайнику

  • Вы здесь:
  • org/ListItem»> Главная
  • Схемы
  • Для сборки новичку

На новый год часы со светодиодной индикацией

Подробности



    Данные часы станут отличным подарком на новый год,и их легко можно сделать своими руками.

 Часы выполнены на адресных светодиодах, которые достаточно будет соединить последовательно, и подключить к ним ардуино.

Подробнее…

Тв глушилка

Подробности

     Тв глушилка-название говорит само за себя. Собрав и включив, телевизор сразу же станет показывать только радиошумы и все.И в этой статье рассмотрим схему Тв глушилка своими руками которая собирается из радиодеталей.

Подробнее…

Простая цветомузыка из светодиодных лент своими руками

Подробности

 Схема подойдет отлично для новичков. Для защиты от переплюсовки желательно поставить диод. К выходу Jack 3.5 подается звуковой сигнал. Там где LED подключаем светодиодную ленту. Так же собрав своими руками простая цветомузыка можно установить в автомобиль.

Подробнее…

Что нужно для паяния

Подробности

  В статьях для начинающих разбирали уже и как обозначаются радиодетали, и как определить выводы микросхем.

Но а теперь коснемся вопроса, что нужно для паяния, так как он всегда актуальный.

Подробнее…

Квадрокоптер своими руками

Подробности

Квадрокоптер своими руками



В интернете не мало записей по запросу-квадрокоптер своими руками. И несколько раз вбивая,что только не находил. Но в основном это была всякая вода,вроде и обо всем,и ни о чем.Что бы что то собрать, нужно было прочитать что то на одном сайте,что то на другом.

И решил я написать статью,прочитав которую, без проблем можно собрать первый квадрокоптер, и минимизировав при этом затраты как денег,так и нервов.



Подробнее…

Усилитель звука на транзисторах своими руками

Подробности

Усилитель звука на транзисторах своими руками



У начинающего радиолюбителя часто возникает вопрос собрать несложный усилитель звука на транзисторах. Базовые параметры усилителя, исходят из надобности запитать его напряжением 12В (сад, дача, автономная электросеть), а так же, разумеется, обойтись без микросхем «подпаял кондер и работает». При подключении двух, небольших колонок по 4 Ома и mp3 — плеера на средней громкости, выдаёт «обычный» уровень прослушки, с коим, к примеру, можно слушать радиоприёмник внутри помещения.

Подробнее…

Предварительный усилитель на 12 Вольт своими руками

Подробности

Предварительный усилитель на 12 Вольт своими руками

За частую собирая схему для сигнализатора чего то, или имитатора, звук довольно тихий, тише чем нам нужно. Как быть, если нужно усилить звучание. Для этих целей подойдет нам предварительный простой усилитель УНЧ на микросхеме tda 2003.



















Подробнее…

Бегущая строка на светодиодах своими руками

Подробности

Еще одна простая конструкция для начинающих радиолюбителей — бегущая строка на таймере 555. Микросхема включена по схеме генератора прямоугольных импульсов. Частота генерируемых импульсов порядка 2-3 герц, их можно регулировать подбором электролитического конденсатора (10мкФ) и регулировкой сопротивления переменного резистора.



Подробнее…

Термометр к компьютеру своими руками

Подробности

Схема термометра для компьютера работающий от входа 3. 5



Большинство таких приставок-измерителей температуры подключаются к usb ПК, но мы рассмотрим более простой вариант, доступный для повторения начинающим радиолюбителям.

Здесь в качестве входа для считывания показаний будет использован микрофонный вход Mic. Можно взять для этого большой домашний ПК, ноутбук или планшет.

Подробнее…

Растворы для вытравливания

Подробности



Подробнее…

Изготовление мини дрели для плат своими руками(бор машинка)

Подробности

Изготовление мини дрели

В данной статье рассказывается как самому создать мини дрель для сверление плат,данный способ простой и самый дешевый.

Подробнее…

  1. Создание печатных плат с помощью лазерного принтера-ЛУТ

С чего начать радиолюбителю

Я радиолюбитель. И это продолжается уже много лет. На своей странице я хотел бы поделиться своими схемами и конструкциями. Все они разбиты по тематике. В каждой теме несколько описаний — от простого к сложному. Также выкладываю здесь наиболее интересные для меня конструкции заимствованные из разных источников за долгую радиолюбительскую жизнь.


Поиск данных по Вашему запросу:

С чего начать радиолюбителю

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Что можно спаять начинающему
  • С ЧЕГО НАЧАТЬ РАДИОЛЮБИТЕЛЮ
  • Урок 1 — Инструмент радиолюбителя
  • Галкин В. И. Начинающему радиолюбителю
  • С чего начать радиолюбителю
  • С чего начать.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 5 КНИГ ДЛЯ НАЧИНАЮЩЕГО РАДИОЛЮБИТЕЛЯ И ЭЛЕКТРОНЩИКА [РадиолюбительTV 81]

Что можно спаять начинающему


Я радиолюбитель. И это продолжается уже много лет. На своей странице я хотел бы поделиться своими схемами и конструкциями. Все они разбиты по тематике. В каждой теме несколько описаний — от простого к сложному. Также выкладываю здесь наиболее интересные для меня конструкции заимствованные из разных источников за долгую радиолюбительскую жизнь. К сожалению не все фамилии авторов и названия источников у меня сохранились. Я чту законы и авторские права — поправте и я все исправлю.

Готов ввести ссылки на Ваши сайты. Все замечания и пожелания направляйте по адресу E-mail: irlx yandex. Я радиолюбитель Посвящается моим учителям.

Азбука она и в Африке азбука. Эта часть моей страницы предназначена еще не радиолюбителям, а тем, кто только учится. Это просто чтоб начать. Если ты собрал уже несколько конструкций — все равно почитай. Есть много маленьких технологических секретов, которые позволяют нашу жизнь делать проще и лучше. Вот о них тут и разговор. Все радиолюбительские конструкции, как правило, основаны на двух-трех десятках схем и включений. Комбинируя их можно построить практически любое радиолюбительское устройство.

Самое главное у радиолюбителя. Измерительные приборы очень дороги, а без них ничего не настроить! Выход — измерительные приборы лучше делать самим. Как их построить достаточно простыми и точными? Это совсем просто — читайте и стройте. Основа основ всех разработок и конструкций — питание. Правильно выбранное питание сохраняет жизнь Вашим самоделкам. А самое главное в блоках питания — несгораемость. Особая область радиотехники о которой следует поговорить.

Все компьютеры строятся на цифровых микросхемах, а они, в свою очередь, на основах импульсной техники. Да и вся автоматика тоже. Всегда есть где развернуться радиолюбителю у себя дома, в гараже и даже не у себя дома. Я думаю тут со временем появится три-четыре подраздела. Самые основы работы телевизора и принципы построения маленьких дополнений к нему.

Телевизор мы конструировать пока не будем. Ну только может совсем простой? Я считаю своим долгом сказать несколько слов о первом международном всенародном компьютере. И последнем. Его убили потому, что он мешал зарабатывать большим людям больште деньги.

Сайт радиолюбительских схем. Рабочая тетрадь радиолюбтеля. Я не претендую на авторство, но здесь Вы найдете все то, что радиолюбитель имеет в своих архивах. В последнее время компьютерная техника шагнула на качественно более высокий уровень и работать с радиотехническими схемами желательно с высокими разрешениями монитора.

Для наилучшего восприятия информации переключите Ваш монитор на разрешение Х точек или выше. Хотя можно работать и с меньшим разрешением, но восприятие графической информации будет несколько затруднено. При оформлении данного сайта основными критериями выбирались скорость загрузки и простота навигации. Автор намеренно отказался от не несущих информации, но занимающих много объема ЯВА-аплетов и файлов изображений. Большие схемы намеренно уменьшены до разрешения порядка Просто нажмите левой кнопкой «мыши» на поле такой схемы — она откроется с нормальным разрешением в отдельном окне браузера.

Ну что же — давайте начнем. Твой магнитофон. Простые УНЧ. Блоки питания и зарядные устройства. Импульсная техника.

Охранные системы и системы сигнализации. Приемо — передающие устройства. Некоторые решения в телевизионной технике. IBM PC как она есть. Интересные мне места в сети. Немного обо мне и моих интересах.

Дайте жалобную книгу. Евгений Мерзликин приветствует Вас здесь и сейчас! Воронеж, Наверно это я Здесь я публикую наиболее интересные на мой взгляд материалы из своих радиолюбительских архивов. В основном выкладываются проверенные схемы, которые были воплощены в «железо» или просто собирались на монтажках. Если у кого-нибудь возникнут вопросы по данным схемам или появится потребность в чем-то аналогичном — пишите.

Я обязательно постораюсь найти у себя и выложить интересующие вас конструкции. Это место для Вашей рекламмы. Личная страница Евгения Мерзликина. Перепечатка разрешается только с указанием автора и ссылкой на данный сайт. Пишите мне. E-mail: irlx yandex. Сайт создан в системе uCoz.


С ЧЕГО НАЧАТЬ РАДИОЛЮБИТЕЛЮ

По всему сайту В разделе Везде кроме раздела Search. Войти через: vk. Файлы Прикладная литература Досуг Радиолюбителям Для начинающих радиолюбителей. Узнайте сколько стоит уникальная работа конкретно по Вашей теме: Сколько стоит заказать работу? Смотри также. Книга для любителей радио и электроники.

Лучше всего купить радио конструктор, либо начать собирать его самому, я собирал на доске примерно 30*30см в которой сделаны.

Урок 1 — Инструмент радиолюбителя

Недавно ко мне, узнав что я радиолюбитель, на форуме нашего города, в ветке Радио обратились за помощью два человека. Оба по разным причинам, и оба разного возраста, уже взрослые, как выяснилось при встрече, одному было 45 лет, другому Что доказывает, что начать изучение электроники, можно в любом возрасте. Объединяло их одно, оба были так или иначе знакомы с техникой, и хотели бы самостоятельно освоить радиодело, но не знали с чего начать. Одним из первых вопросов было: что входит в необходимый минимум знаний радиолюбителя. Перечисление им необходимых умений, заняло довольно приличное время, и я решил написать на эту тему обзор. Думаю, он будет полезен таким же начинающим, как и мои знакомые, всем кто не может определиться, с чего начать свое обучение. Как бы ни хотелось, побыстрее начать паять и собирать конкретные устройства, нужно помнить о том, что без необходимой теоретической базы в голове, вы в лучшем случае, сможете безошибочно копировать чужие устройства. Тогда как если будете знать теорию, хотя бы в минимальном объеме, то сможете изменить схему, и подогнать её под свои потребности.

Галкин В.

И. Начинающему радиолюбителю

Включите JavaScript для лучшей работы сайта. Радиолюбительство являются одним из самых распространенных увлечений, им занимаются миллионы людей. Но для того, кто только делает в радиоделе первые шаги, важно знать, с чего и как начать путешествие в этот увлекательный мир. Содержание статьи Организация рабочего места Первые опыты Радиолюбитель-коротковолновик. Начиная изучать основы радиодела, необходимо представлять, к какой цели вы идете.

С чего начать изучение радиоэлектроники? Как собрать свою первую электронную схему?

С чего начать радиолюбителю

Пользователь интересуется товаром MK — Отпугиватель кротов Антикрот. Пользователь интересуется товаром MP — Клавиатурная шутка. Пользователь интересуется товаром MP — интернет-термометр. Пользователь интересуется товаром NN — Лабораторный блок питания 1,2…37В 0…3А набор для пайки. Пользователь интересуется товаром NK — 6-канальная цветомузыкальная приставка. Пользователь интересуется товаром MPmulti — Логический модуль таймер, термостат, часы, ацп, шим.

С чего начать.

Начинающий радиолюбитель: школа начинающего радиолюбителя, схемы и конструкции для начинающих, литература, радиолюбительские программы. Доброго дня уважаемые радиолюбители! В ходе учебы каждый обучаемый получит необходимые знания и навыки в полном цикле конструирования в домашних условиях радиоэлектронных устройств. Для того чтобы стать слушателем школы, необходимо желание и подписка на новости сайта или через FeedBurner, или через стандартное окно подписки. Также, очень рекомендую для изучения серию статей для начинающих радиолюбителей известного автора радиолюбительских публикаций Дригалкина В. Введение в электронику. Первое занятие.

С чего начать радиолюбителю. Что можно спаять начинающему. Недавно ко мне, узнав что я радиолюбитель, на форуме нашего города, в ветке Радио.

Кемерово в году. В форме популярных бесед книга знакомит читателя с историей и развитием радио, с элементарной электро- и радиотехникой, электроникой. Содержит описание более 50 различных по сложности радиолюбительских конструкций.

Авторизация Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Блоги Люди О проекте Войти или Зарегистрироваться. Пожалуй, начну с того, что я радиоэлектроникой начал заниматься с 6 лет. Моим первым творением был простой детекторный приёмник.

Недавно ко мне, узнав что я радиолюбитель, на форуме нашего города, в ветке Радио обратились за помощью два человека.

Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка. Мощность рассеивания транзистора? Зачем электродрели нужен редуктор, точнее большая шестеренка?

Библиотека коломенского радиоклуба. Двадцать один вопрос. Что такое любительская радиосвязь и кто такие радиолюбители? Какими бывают любительские радиостанции, и кто может на них работать?


Пайка для начинающих | SoundGirls.org

Пайка — один из самых полезных навыков, которыми может обладать звукооператор. Поначалу это может показаться сложной задачей, но если вы знаете, как это сделать, то на удивление легко. Это может помочь вам лучше понять ваше оборудование и поток сигналов, сэкономить ваши деньги, и нет ничего лучше, чем вытащить паяльник и сэкономить время, чтобы заставить сомневающихся замолчать. На эту тему написаны целые книги, и для ее совершенствования требуется практика, но я собираюсь изложить самые основы, необходимые для начала.

Внимание!

Паяльники, что неудивительно, сильно нагреваются! Держите рабочее место чистым и хорошо проветриваемым, держите его только за ручку, всегда кладите его обратно в держатель и не оставляйте без присмотра, пока он не остынет. Помните, что то, что вы паяете, тоже нагревается. Будьте осторожны, чтобы не расплавить клей, удерживающий, например, печатную плату на месте. Я также должен указать, что вы не должны припаивать что-либо на месте над собой, лежа на спине. Спасибо, Тим…

Оборудование

Вам понадобится:

Паяльник!: Купите лучшее, что вы можете себе позволить, потому что оно прослужит вам долгие годы. Существует несколько различных типов, каждый из которых имеет свои преимущества. Утюги с питанием от сети могут быть как автономными, так и поставляться со станцией, которая может контролировать температуру и считывать ее. Станции также включают в себя держатели и губки, так что у вас будет аккуратная установка. Аккумуляторные или газовые утюги гораздо более портативны, и вам не нужно полагаться на электросеть для их использования. Утюги без контроля температуры могут с трудом паять большие предметы, потому что они поглощают тепло утюга до тех пор, пока оно не упадет слишком низко, чтобы быть эффективным.

Советы: Существует целый мир железных наконечников. Для звуковой работы вам, скорее всего, понадобится конический наконечник с железным покрытием. Их необходимо периодически заменять, поэтому держите несколько и регулярно очищайте их.

Припой: Многие люди клянутся, что свинцовый припой делает лучшие соединения и с ним проще всего работать, но он также ядовит и вреден для окружающей среды. Свинцовый припой был запрещен, по крайней мере в ЕС, для использования в сантехнике и бытовой электронике из-за его опасных свойств. Он по-прежнему доступен для частного использования. На рынке представлено множество бессвинцовых припоев, но они по-прежнему выделяют токсичные пары, имеют более высокую температуру плавления, а полученные соединения могут быть более хрупкими, чем традиционные свинцовые. Что бы вы ни выбрали, обратите внимание на процентное содержание каждого металла, присутствующего в вашем припое: разные комбинации будут иметь разные температуры плавления и прочности. 60% олова, 40% свинца — стандартный сплав, традиционно используемый для электроники. Большинство припоев поставляется с флюсовой сердцевиной, представляющей собой смолу (канифоль в США), которая помогает скреплять и укреплять суставы и содержать их в чистоте. Вы можете купить припой и флюс отдельно, если вы действительно этого хотите, но они, как правило, используются для сложных ремонтов и не нужны новичкам.

Губка и металлическая шерсть: Раньше, когда весь припой содержал свинец, можно было чистить наконечник влажной губкой. Тем не менее, бессвинцовый припой работает при более высокой температуре, и вода из губки может привести к тому, что утюг опустится ниже оптимальной рабочей температуры, поэтому повторные очистки могут привести к тому, что припой растрескается и проникнет в наконечник. Использование латунной ваты позволяет избежать этой проблемы.

Присоска для припоя/отсоединяющий фитиль: они помогают удалить старый припой перед тем, как приступить к новому соединению. Не просто расплавьте и повторно используйте припой, который уже есть!

Прикосновение к утюгу руки помощи

Паяльная доска / рука помощи:  Вы можете сделать паяльную доску из дерева и старых кабельных разъемов, поэтому вы просто вставляете кабель, который вы паяете, в соответствующий разъем на плате, чтобы он оставался неподвижным. . Вы также можете нарисовать электрические схемы над каждой из них, чтобы обращаться к ним по мере продвижения. Для некоторых приложений может оказаться более полезной «рука помощи»: она состоит из увеличительного стекла и двух зажимов типа «крокодил» на тяжелом басу, так что вы можете удерживать кабели на месте и лучше видеть во время работы.

Инструмент для зачистки проводов и кусачки: Вы можете обойтись одним ножом, но хороший набор инструментов для зачистки проводов сэкономит ваше время и нервы, если вы случайно перережете весь провод, который вы пытались зачистить.

Метод

В качестве примера возьмем перепайку сломанной ножки XLR.

XLR Short Earth

Если вы используете новый наконечник утюга, вы можете «лужить» наконечник: нагрейте утюг и равномерно расплавьте тонкий слой припоя на наконечнике, чтобы он блестел. Это улучшает теплопередачу, защищает наконечник от оксидов и облегчает его очистку. Регулярная очистка и повторное лужение наконечника улучшит качество ваших соединений и поможет наконечнику прослужить намного дольше.

Когда все будет на месте, сначала нужно снять кожух вокруг проводов. Запишите, какой провод куда идет (если вы когда-нибудь запутаетесь, просто обратитесь к схеме или откройте другой кабель на том же конце и сравните его с тем, который вы ремонтируете). Если для работы осталось не так много проволоки, не поддавайтесь искушению сделать тугое крепление. При перемещении кабеля потребуется слишком много натяжения, и вскоре после этого он снова порвется (единственное исключение состоит в том, что некоторые люди намеренно делают заземляющую ветвь короче, как на фото, поскольку она прочнее и может выдержать нагрузку, а не другие штифты.Это может быть сложно сделать, а затем отремонтировать, так что это более продвинутая техника). Отпаяйте другие ножки кабеля, обрежьте их до одинаковой длины и зачистите провода, пока у вас не будет достаточно для работы. Если вы зачистите слишком далеко назад, металл с разных ножек может соприкоснуться и вызвать всевозможные проблемы с сигналом. Если сломанная ножка все еще достаточно длинная, просто удалите старый припой с ее соединения и оставьте две другие ножки прикрепленными.

Возьмите утюг в одну руку и протяните в другую кусок припоя. Затем важный момент: нагревайте провод, а не припой! Вам нужно нагреть провод и его разъем, чтобы они расплавили припой. Если вы нагреете припой напрямую и попытаетесь нанести его на соединение, он просто прилипнет к вашему утюгу. Удерживая утюг с одной стороны области, которую вы хотите соединить, прикоснитесь припоем к другой стороне. Он должен расплавиться и обтекать провод и разъем, связывая их вместе. Избегайте вдыхания паров! Продолжайте, пока вся область не будет покрыта, удаляя утюг как можно скорее, чтобы свести к минимуму количество лишнего припоя, которое вам понадобится для его очистки. Чтобы нагреть проволоку, потребуется всего несколько секунд; если ничего не происходит, когда вы прикасаетесь припоем к соединению, или он плавится только тогда, когда вы долго держите утюг на месте, ваш утюг недостаточно горячий. Припой на соединении должен выглядеть чистым, блестящим и гладким. Если он тусклый или неровный, это признак плохого соединения и может снова сломаться. Вы можете просто отпаять и сделать это снова, пока это не будет правильно!

Наконец, соберите компоненты вместе и проверьте свой XLR с помощью тестера кабелей. Никогда не используйте непроверенный кабель после его пайки. Выключите утюг, положите его в безопасное место, пока он не остынет, и наслаждайтесь новым умением!

Дополнительные ресурсы

Иллюстрированное простое руководство по пайке (с акцентом на электронике)

Когда вы научитесь паять, вы можете сделать свой собственный прибор для проверки фантомного питания



12 лучших проектов по пайке для начинающих0001

Паяльные работы — это весело и увлекательно, но они подходят не всем. Если вы новичок, вам следует тщательно выбирать проекты своими руками.

Теперь вас может немного напугать мысль о том, что вам придется работать с расплавленным металлом и раскаленным железом. Но все требует практики и может быть безопасно выполнено с соблюдением надлежащих мер предосторожности.

Если вы новичок в пайке, есть несколько простых проектов для начинающих, с которых вы можете начать!

  • Что такое флюс для пайки?
  • Справочник по влиянию паров припоя на здоровье (обновлено)
  • Краткое руководство: проводит ли припой электричество?
  • 6 Common Reasons Soldering Not Sticking To Wire With PRO Tips

Best Soldering Projects for Practice

Image Product Features Price
Logic Gates | Практика пайки
  • Изучайте электронику и практикуйтесь в пайке.
  • 175 различных точек пайки.
  • Требуется 1 батарея 9В.
 Проверить цену!
eLearnTronics Classroom Комплект из 15
  • 15 досок.
  • Плата емкости.
  • Практика пайки.
 Проверить цену!
Набор для обучения пайке Elenco AmeriKit



  • Отточите свои навыки.
  • Включает в себя: припой, паяльник и кусачки.
  • Используйте для всех задач пайки.
  • Возраст 12.
 Проверить цену!
Elenco AM/FM Radio Kit
  • Требуется пайка
  • Курс обучения на 56 страниц.
  • Напряжение: 9 Вольт
 Проверить цену!

12 лучших проектов по пайке для начинающих, которые вы можете попробовать прямо сейчас!

Мы подобрали несколько самых простых проектов по пайке электроники для людей, которые только начали проявлять интерес к электронике.

Для любого из этих крутых проектов не требуется особых знаний в области электроники, все, что вам нужно, это коробка для пайки и некоторые другие основные инструменты.

Если технические аспекты слишком сложны для вас, вы можете даже проигнорировать их и получить тот же конечный результат, если будете правильно следовать шагам.

Итак, давайте начнем с простых идей проекта!

1.

Практика пайки на перфорированных платах

Если вы новичок в пайке, вам нужно как можно больше практиковаться с набором для пайки, чтобы освоиться. Вы же не хотите, чтобы с паяльником что-то случилось, что может привести к несчастному случаю.

Вот почему этот базовый проект по пайке идеально подходит для того, чтобы вы могли практиковаться столько, сколько захотите.


2. Научитесь припаивать провода

Обучение пайке проводов — сложная задача для большинства новичков, работающих с пайкой. Вы легко создадите плохой стык, потеряв утюг.

Если вы будете следовать технологии пайки сращиванием, вы избавитесь от плохих соединений и всех возможных сбоев при пайке проводов.


3. Проект по пайке Elenco

Этот проект по пайке для начинающих поможет вам улучшить свои навыки пайки, познакомит вас с рядом электрических компонентов и даст вам готовое устройство, которое будет воспроизводить развлекательный звук двухтонального Европейская сирена.
В этом наборе демонстрируется схема мультивибратора. В настоящее время печатные платы можно найти почти во всех гаджетах, и независимо от того, собираете ли вы их или ремонтируете, вам необходимо знать основы работы с ними.

Этот базовый проект по пайке поможет улучшить ваши навыки новичка и поможет вам освоить более сложные проекты.


4. MintyBoost

Возможно, это один из самых популярных проектов для начинающих, и на это тоже есть несколько причин.

Этот забавный проект очень хорошо подходит для вас, если вы просто устали платить большие деньги, чтобы иметь возможность заряжать свои USB-устройства с помощью портативного зарядного устройства на ходу. Если вы не хотите покупать зарядное устройство на Amazon, то это оно!

С проектом пайки MintyBoost вы можете сделать собственное зарядное устройство USB, полностью работающее от батареи, чтобы использовать его в пути. Либо поместите его в жестяную коробку, либо проявите творческий подход и создайте собственные аккумуляторы.

Это довольно легко сделать и не слишком сложно. Вы также можете купить этот набор онлайн, чтобы собрать его, и, в отличие от многих других электронных проектов для начинающих, этот на самом деле дает вам кое-что очень полезное!

5. Игра на развитие интеллекта

Крутой проект для начинающих — игра на развитие памяти, одновременно интересная и требовательная. Это просто собрать и играть. Все, что вам нужно, это четыре светодиода и четыре кнопки, чтобы часами развлекаться с вашими основными инструментами для пайки.

Цель этого классного проекта — воспроизвести шаблон, сгенерированный MK112 случайным образом. Образец демонстрируется игроку как визуально, так и вслух, или просто визуально.

Имеет четыре уровня сложности, которые можно выбрать в начале. Чтобы сделать игру еще более сложной, скорость воспроизведения постоянно увеличивается во время игры.

6. Эвакуатор дыма

Если вы ищете простое решение для удаления дыма из дома, попробуйте этот проект по пайке.
Вам понадобится клеевой пистолет, паяльник, флюсовый сердечник, корпуса Dupont «папа-мама», электролента или термоусадки и ножницы.

Шаги просты и понятны для новичков. Вам просто нужно припаять несколько проводов и прикрепить несколько трубок к вентилятору, и все готово!

7. Жестяной стереомикшер

Этот проект отлично работает с жестяным корпусом, и они могут быть очень универсальными, когда дело доходит до использования.

Что делает этот проект довольно крутым и интересным, так это то, что он позволяет использовать несколько аудиовходов для автомобильной стереосистемы. Что касается проектов по электронике для начинающих, это не очень сложный проект, поэтому вам не нужно об этом беспокоиться.

Это изящное устройство на самом деле не имеет большого значения, но это полезный инструмент, когда он вам действительно нужен.

8. Значок Tinkercad

Этот проект идеально подходит для учителей, хотя любой может получить его в свои руки, так как это довольно весело! С помощью этого проекта вы сможете создавать симпатичные значки Tinkercad, используя базовые методы пайки.

Вы можете носить красивые булавки сами или использовать их в качестве поощрения для детей.

9. Etoput DIY Retro Gaming Project

Проект по пайке Etoput DIY — это забавное небольшое портативное устройство, включающее в себя несколько очень простых игр. Его основным преимуществом является то, что он поставляется в виде комплекта, который вы должны собрать самостоятельно, используя свои паяльные станции. Пайка комплекта вместе может занять до двух часов.

Это портативное игровое устройство, позволяющее играть в аркадные игры. Он поставляется с 5 классическими играми из 51 игры с одним чипом, чего более чем достаточно, чтобы развлечь вас.

Он оснащен зуммером, который воспроизводит звук игры в фоновом режиме. Вы можете проверить свой счет в режиме реального времени, чтобы увидеть, сколько очков вы можете получить. Вы также можете сохранить наивысший балл в то же время.

После того, как комплект спаян и все собрано, это выглядит фантастически!

Связанный: Что произойдет, если вы вдохнете пары флюса?

10.

MiniPOV v4

Это еще один увлекательный небольшой программируемый проект, который вы можете попробовать с помощью своих основных паяльных инструментов.

Не пугайтесь, потому что мы упомянули программирование. Вы можете легко обойти это, если у вас нет никаких предварительных знаний.

В основном это включает в себя программирование микроконтроллера, сборку комплектов для создания мигалки.

Чтобы получить программные коды, вы можете просто зайти в Интернет и загрузить программный код, необходимый для микроконтроллера. Вам также просто нужно изменить несколько строк кода, если вы действительно хотите запрограммировать что-то свое в устройстве.

Этот проект может быть выполнен с легкостью, если вы внимательно выполните все шаги, и он может стать отличным введением в программирование микроконтроллеров, поскольку на самом деле вы не будете делать так много работы.

11. Джоуль Вор

Похититель джоулей — это устройство, повышающее низкое напряжение постоянного тока до более высокого. Вы даже можете выжать немного больше энергии из батареи, которую другие гаджеты считают разряженной.

Вы не получите от него большого тока, но его будет достаточно, чтобы зажечь трехвольтовый светодиод с батарейным питанием, разряженный до уровня менее вольта.

По этой причине его называют похитителем джоулей. Это почти как если бы вы выкачивали энергию из разряженной батареи. По той же причине некоторые люди называют его цепью зомби.

Это хорошая схема для тренировки пайки, если вы новичок в пайке.

12. WEmake DIY Radio

Множество проектов для новичков в пайке позволяют создавать забавные инструменты. Эта коробка для радиопроектов «сделай сам» позволяет вам сделать работающее радио от печатной платы через пайку до финала!

В этот набор входят все инструменты, необходимые для выполнения задачи. После того, как вы закончите со всей пайкой, у вас будет FM-радио, которое принимает FM-сигналы и ищет FM-станции с помощью электронного автосканирования.

Этот механизм сканирования использует два кнопочных переключателя: один сканирует вверх, а другой восстанавливает позицию настройки в начало.

Связанный: Какой припой будет прилипать к алюминию?

Заключение

Пайка может быть интересным способом создавать новые вещи и экспериментировать с множеством интересных вещей. Следуя правильным советам по безопасности и находя правильные рекомендации, вы можете наслаждаться работой над проектами пайки в течение всего дня!

Как новичок, вы должны начать с простых проектов, таких как упомянутые в этой статье, и обязательно уделить им много времени и практики, чтобы увидеть, как ваша тяжелая работа увенчается успехом. Надеемся, что наше руководство по паяльным работам для начинающих было вам полезно!

Ссылки

  • https://www.makeuseof.com/tag/learn-solder-simple-tips-projects/
  • https://turbofuture.com/consumer-electronics/Getting-Started-Top-10- Small-Electronics-Projects
  • https://www. makeuseof.com/easy-and-low-budget-diy-electronics-projects-for-beginners/
  • https://www.doityourself.com/stry/5 -electronic-soldering-projects-for-beginners
  • https://turbofuture.com/consumer-electronics/Getting-Started-Top-10-Small-Electronics-Projects

Лучший паяльник для начинающих и инструменты для модификации и ремонта игровых консолей

Итак, вы ищете лучшие инструменты для пайки для начинающих , чтобы вы могли погрузиться в мир модификации и ремонта игровых консолей. Если вы никогда раньше не паяли и не работали с голой электроникой, это может быть очень пугающе. В конце концов, вы имеете дело с раскаленным железом, токсичными химическими веществами и хрупкими проводами, микросхемами и печатными платами. Сделайте глубокий вдох. Это не так сложно и не так опасно, как вы думаете.

Я занимаюсь ремонтом, восстановлением и модификацией консолей уже пару лет, и я начал с самых смутных знаний о внутренней работе электроники и никогда в жизни не паял. Получение лучших инструментов (за свои деньги) для ремонта и модификации консолей важно, но на самом деле это не имеет значения, если вы понятия не имеете, что делаете. Прежде чем вы начнете покупать какое-либо оборудование для пайки для начинающих, перечисленное ниже, вам необходимо провести небольшое исследование.

Солдатская игровая приставка | Когда начать?

Если вы хотите заняться ремонтом и моддингом видеоигр, лучше всего начать с исследований. Некоторые ютуберы являются абсолютными мастерами своего дела, и вам стоит их посмотреть. Я очень рекомендую Voultar и GameTechUS. У них обоих огромный опыт, а их видео содержательны и их легко смотреть. Вы также можете найти отличные обучающие статьи по моддингу консолей для RGB и HDMI на RetroRGB.

После того, как вы посмотрели и прочитали о технике пайки, ремонте и модификации консолей, вам нужно найти легкий первый проект. Вы не хотите идти на полную катушку и делать что-то вроде установки комплекта UltraHDMI в N64 своим первым проектом. Начните с приобретения на eBay нескольких наборов для обучения пайке, а затем, как только вы обретете уверенность, перейдите на что-то более простое на обычной, легко заменяемой консоли. На мой взгляд, сборка и установка усилителя RGB в SNES 1-CHIP или SNES Jr. — хорошее начало.

НЕ ДЕЛАЙТЕ немного паять за пояс и начать работать над любыми крупными проектами на редких и ценных консолях. Если вы заглянете на eBay, вы увидите множество консолей (особенно NEC Duo-R и RX), которые были модифицированы по регионам или модифицированы для RGB, которые полностью разрушены внутри людьми, которые не нашли время, чтобы научиться правильно паять и заботиться только о быстром заработке. НИКОГДА не используйте горячий клей, ленту или что-либо кроме припоя для электрических соединений с печатной платой. Уважайте историю консоли, над которой вы работаете, и гордитесь своей работой. Самое главное при обучении пайке — это знать свои ограничения и не откусывать больше, чем можешь прожевать.

Я не буду больше вдаваться в технику или теорию пайки (хотя, возможно, в какой-то момент в другой статье). Вместо этого я расскажу о лучших инструментах для пайки, которые можно собрать для вашего первого комплекта для ремонта и модификации консоли.

Что нужно для начала пайки?

Указанные ниже продукты не являются «лучшими» на рынке. Тем не менее, они представляют собой лучшее сочетание надежности, качества сборки и стоимости. Если вы обнаружите, что увлекаетесь пайкой, возможно, вы захотите изучить более дорогое оборудование. Тем не менее, пункты ниже должны легко удовлетворить потребности даже опытных моддеров и ремонтников. Многие из этих продуктов рекомендованы компанией Voultar, и именно на них я научился и до сих пор использую.

Лучшая паяльная станция для начинающих | KSGER T12

Эта паяльная станция является китайской особенностью, но она на удивление хорошо сделана. Он не только безопасен для вас и вашей электропроводки, но также очень быстро нагревается и сохраняет точно установленную температуру. С KSGER T12 вы получаете огромную отдачу от затраченных средств, и нет абсолютно никаких причин покупать паяльную станцию ​​дешевле этой.

Когда вы впервые учитесь паять, вам хочется доверять настройкам нагрева. Те паяльные палочки за 15 долларов, которые вы найдете на eBay и Amazon, которые втыкаются прямо в стену, — это мусор, который настраивает вас на неудачу. KSGER T12 сложнее в настройке, чем эти дешевые утюги, но вы оцените его универсальность и надежность, когда освоите его.

Купить за $75,99

Лучшие паяльные жала для начинающих | Жала для паяльника Hakko серии T12

Качественные паяльные жала необходимы для обучения работе с электроникой. Эти наконечники направляют и передают тепло тому, над чем вы работаете, поэтому иметь кучу металлических наконечников бесполезно. Эти наконечники серии T12 совместимы со станцией KSGER T12, указанной выше, и выпускаются в различных формах и размерах.

Когда вы впервые начнете паять, вам понадобится форма B с тупым наконечником. Тем не менее, этот набор дает вам большинство стандартных форм наконечников, так что по мере приобретения опыта у вас уже будет доступ к полезным наконечникам, таким как форма K (которые могут сделать пайку нескольких встроенных соединений невероятно быстрой).

Купить за $26,74

Лучший припой для начинающих | Свинцовый припой Kester 32117 24-6040-0027 60/40

Если вы новичок в пайке, этилированный припой, вероятно, вызовет у вас опасения. В конце концов, свинец токсичен и ужасен, верно? Это может привести к покупке бессвинцового припоя. Это, пожалуй, худшая ошибка, которую вы можете совершить, пытаясь научиться паять, если не браться голыми руками за нагретое жало паяльника.

Бессвинцовый припой требует больше тепла для получения хорошего паяного соединения. Ядро флюса в бессвинцовом припое, вещество, которое заставляет металл течь при нагревании, является раздражителем. Кроме того, «хорошее» бессвинцовое соединение гораздо труднее обнаружить, чем соединение, выполненное с использованием свинцового припоя. Другими словами, использование бессвинцового припоя новичком обрекает вас на неудачу.

Пока вы пользуетесь вытяжкой и не засовываете руки в рот во время пайки, свинцовый припой не должен быть более вредным, чем бессвинцовый. Этот припой Kester содержит смесь 60% свинца/олова и 40% флюса и течет как масло при нагревании. Этот материал создает абсолютно великолепные соединения и в большинстве ситуаций не требует большого количества дополнительных флюсов или смол.

Купить за $26,30

Лучшая демонтажная оплетка для начинающих | MG Chemicals #3 Оплетка для распайки Super Wick No Clean

Если вам нужно избавиться от небольшого количества припоя, вам понадобится надежная оплетка для удаления припоя. Это один из самых сложных инструментов, которые можно использовать, когда вы только начинаете паять, но наличие качественного продукта очень помогает.

MG Chemicals #3 Демонтажная оплетка предварительно пропитана средством No-Clean, что означает, что вам не нужно беспокоиться о том, что она разъедает все, с чем вы работаете, если вы ее не очистите. Я ненавижу использовать оплетку для удаления припоя, но этот материал работает довольно хорошо и быстрее, чем использование ручного насоса или пистолета для удаления припоя, если вам нужно удалить только небольшой кусочек припоя.

Купить за $6,82

Лучший флюс для начинающих без очистки | MG Chemicals 836LFNC Бессвинцовый нечистый флюс

Никакой чистый флюс — это своего рода обман при пайке. Недостатков в его использовании нет. Вы просто наливаете немного на то, над чем работаете, и припой течет, как масло. Если вы обнаружите, что у вас много тупых, плохих суставов, скорее всего, это потому, что вам нужно больше флюса.

В отличие от флюса на основе канифоли, флюс без очистки, как следует из названия, не оказывает вредного воздействия на электронику. Так что, если вы не хотите, вам не нужно счищать его, когда он высохнет. Я до сих пор так делаю, потому что он оставляет неприятный осадок, но он ничего не разрушает и не проводит электричество. Просто помните, что нет никакого реального недостатка в использовании немного нечистого при пайке или распайке соединений, поэтому возьмите его в кучу и используйте его свободно.

Купить за $17,45

Лучший флюс для канифольной пасты для начинающих | Sra Rosin Paste Flux #135

Отсутствие очистки — это хорошо, но это довольно слабый флюс. Если вы обнаружите, что припой просто не течет, или если вам нужно что-то для предварительной обработки проводов, вам нужен флюс на основе канифольной пасты. Я использую флюс канифольной пасты экономно. Он липкий, вам нужно чистить все, к чему он прикасается, и с ним трудно работать по сравнению с отсутствием очистки.

Лучше всего использовать флюс канифоли, когда вы предварительно залужили несколько коротких проводов, и вам нужно что-то, чтобы гарантировать, что он потечет к любой площадке, сквозному отверстию или чему-либо, к чему вы пытаетесь подключиться. В этих случаях нет ничего лучше, чем канифольный флюс для получения хорошего соединения или склеивания. Sra Rosin Paste Flux — это качественный продукт, и его небольшого контейнера должно хватить на довольно долгое время, если вы преимущественно используете нечистые средства.

Купить за $8,99

Лучший очиститель паяльных жал для начинающих | Проволока и держатель для чистки паяльного жала XOOL

Вы наверняка видели множество паяльных станций с маленькой губкой, которой вы должны очищать паяльные жала. Даже не связывайтесь с этими вещами. Вместо этого купите себе этот держатель/очиститель XOOL и выбросьте любые губки и хрупкие держатели проводов, которые у вас есть.

Спиральный латунный очиститель прост в использовании. Вы просто втыкаете паяльное жало в латунную вату и вращаете его. Это соскребает весь лишний припой с вашего утюга и не снижает температуру вашего наконечника. Это быстрее, безопаснее и эффективнее, чем использование губки и воды.

Купить за 9,49 $

Лучший вакуумный пистолет для демонтажа припоя для начинающих | Цифровая демонтажная станция Aoyue 474A++ со встроенным вакуумным насосом

Некоторые предпочитают демонтажную оплетку и ручные насосы. Однако, когда вы работаете над ремонтом и модификацией игровых консолей, вам придется удалять множество сквозных компонентов, и делать это старомодным способом занимает целую вечность. Например, чтобы просто снять PPC и процессор с NES, чтобы установить, например, мод Hi-Def HDMI, вам нужно распаять 80 сквозных соединений.

Работайте с умом, а не усердно, и возьмите что-нибудь вроде демонтажной станции Aoyue 474A++. Демонтажный пистолет работает как паяльник наоборот. Вы кладете его на стык, позволяете ему полностью расплавить припой, затем нажимаете на курок, чтобы пропылесосить его. Не нужно иметь дело с привередливой оплеткой или пытаться подавать тепло одной рукой и вакуумировать припой с помощью ручного насоса в другой.

Если вы возьмете в руки один из этих демонтажных пистолетов, обратите внимание на то, что для его использования требуется немного техники. Убедитесь, что вы посмотрели хотя бы несколько видеороликов на YouTube о том, как они работают, прежде чем пытаться их использовать. Эти более дешевые китайские подделки тоже могут быть непростыми. Особенно убедитесь, что камера для пайки установлена ​​там, где она может образовать вакуумное уплотнение. В противном случае вы расплавите припой и нажмете на курок, и он не засосет немного материала.

Купить за $145.00

Лучший коврик для пайки для начинающих | Коврик для пайки IPARTS Expert (17,8 x 11,8 дюйма)

Коврик для пайки защищает от ожогов и царапин на любой поверхности, на которой выполняется пайка. Этот силиконовый коврик от IPARTS Expert недорогой и хорошо работает. В нем даже есть несколько небольших отсеков, в которые вы можете вставлять винты во время работы.

Даже если вы работаете с поверхностью, которая, по вашему мнению, может выдержать температуру 300 °C или около того, которую вы будете использовать для пайки, просто купите коврик. Это недорогой способ убедиться, что вы не разрушаете свое рабочее место.

Купить за $15,99

Лучший поглотитель дыма припоя для начинающих | Flexzion Solder Fume Extractor Поглотитель дыма

Итак, флюс и припой — это яд. Нет красивого способа выразить это. Они не супер ядовиты, по крайней мере, если вы не глотаете их в больших количествах, но лучше перестраховаться, чем потом сожалеть. Этот экстрактор паров припоя Flexzion всасывает все эти вредные пары, выделяемые при пайке, и улавливает их в угольном фильтре.

Каждый раз при пайке следует использовать вытяжку дыма. Опять же, вы не сойдете с ума, если случайно вдохнете дым припоя. Тем не менее, это все еще не очень хорошо для вас. Особенно, если вы планируете сделать пайку обычным хобби или профессией, вам нужно убедиться, что вы используете защитное снаряжение, такое как этот экстрактор, поскольку воздействие тяжелых металлов, таких как свинец, может быть кумулятивным, а это означает, что ему трудно выжить. твое тело.

Купить за $38,99

Лучшие кусачки для начинающих | Hakko Micro Soft Wire Cutter (3 шт. в упаковке)

Помимо прочего, вам предстоит перерезать тонну проволоки, поэтому вам понадобятся ножницы, которые справятся с этой задачей.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
