Часы на газоразрядных индикаторах. Схема часов на газоразрядных индикаторах

Используя газоразрядные индикаторы, можно сделать очень интересные часы Nixie Clock. В этом плане у человека открывается много возможностей. Схемы для часов есть возможность использовать самые разнообразные. Дополнительно творческие люди могут подумать над интересным дизайном часов.

conținut

  • Важные элементы часов на индикаторах
  • Как собрать ручные часы с транзисторами СВ303?
  • Схема устройств со стабилизаторами
  • Часы с использованием катушки индуктивности
  • Модели на выпрямителях с индикаторами ИН-12Б
  • Варианты с датчиками температуры
  • Часы с использованием преобразователей
  • Система вентиляции в устройствах
  • Схема часов с внутренними генераторами
  • Часы на конденсаторах РР22
  • Есть ли часы с двумя микросхемами?
  • Модели на предохранителях КА445

Некоторые считают, что газоразрядные лампы имеют множество недостатков, а потому лучше использовать люминесцентные аналоги, однако это заблуждение. В первом случае человек получает материал, который стабильно работает и не сильно перегревается. В то время как люминесцентные лампы довольно быстро выгорают, что является серьезной проблемой.

Важные элементы часов на индикаторах

Если не брать во внимание корпус устройства и непосредственно индикаторы, то основной деталью является микросхема. Именно она позволяет отображать в устройствах реальное время. Дополнительно в модель включаются транзисторы и конденсаторы. Для блоков питания в основном используются батареи. Трансформаторами, а также катушками индуктивности оснащаются далеко не все часы на газоразрядных индикаторах.

Как собрать ручные часы с транзисторами СВ303?

Часы на газоразрядных индикаторах набор транзисторов СВ303 включает биполярного типа. В первую очередь следует отметить то, что они практически не перегреваются во время работы. Если говорить о газоразрядных лампах, то их важно использовать новые, из магазина. В противном случае они в часах прослужат крайне мало. Для обозначения цифр чаще всего используют именно контакты.

Микросхема для управления обычно применяется серии К15554, а относится она к классу трехканальных, выводов на блок питания имеет два. Конденсаторы наручные часы на газоразрядных индикаторах в основном эксплуатируют именно с малой емкостью. В некоторых случаях можно встретить в устройствах стабилизаторы. В данной ситуации нагрузка с транзисторов значительно уберется. В качестве корпуса вполне реально использовать обычную коробку.

Схема устройств со стабилизаторами

Схема часов на газоразрядных индикаторах со стабилизаторами в обязательном порядке должна включать импульсные конвертеры. Необходимы они в устройствах для того, чтобы передавать сигнал от микросхемы. Конденсаторы стандартная схема часов на газоразрядных индикаторах предполагает емкостью не более 50 пФ. Транзисторы, в свою очередь, включаются биполярного типа.

Если рассматривать системы с тремя конденсаторами, то и выводов на микросхеме должно быть три. Предельное сопротивление транзисторы обязаны выдерживать 6 Ом. Если говорить о нагрузке тока, то она в часах в среднем составляет 74 А. В данном случае использовать двойные платы крайне не рекомендуется. Связано это с тем, что показатель выходного напряжения значительно возрастет. В результате человеку придется ставить предохранители.

Часы с использованием катушки индуктивности

Максимальную нагрузку катушки индуктивности способны выдерживать на уровне 5 А. Блок питания для их работы очень необходим. Непосредственно компиляционный процесс осуществляется в два этапа. В первую очередь к работе подключаются конденсаторы. В данном случае их используют только электролитического типа. На втором этапе попарно активизируются резисторы. Газоразрядные индикаторы в этой ситуации внутреннее сопротивление держат до 50 Ом. Чтобы обезопасить устройство, многие советуют использовать систему защиты, которая исключает короткие замыкания.

Модели на выпрямителях с индикаторами ИН-12Б

Индикаторы газоразрядные ИН-12Б с выпрямителями позволяют держать частоту в цепи на уровне 60 Гц. За счет этого напряжение на выходе не превышает 15 В. Стабилизаторы в платах, как правило, используются линейного типа. Защита от коротких замыканий в данном случае очень важна. Для того чтобы транзисторы могли выдерживать большое сопротивление, используют их с маркировкой РР200.

Биполярные элементы в часах, как правило, применяются редко. Непосредственно платы устанавливаются для часов серии К155. Тепловая проводимость у них довольно хорошая и в целом они отличаются отличными характеристиками. Преобразователи в системе используются довольно редко. В охлаждении резисторы в принципе не нуждаются, и это плюс. Газоразрядные индикаторы в этой ситуации сопротивление держат до 50 Ом.

Варианты с датчиками температуры

Часы на газоразрядных индикаторах с датчиками температуры позволяют контролировать основные элементы в цепи. Как правило, заранее очень сложно рассчитать тепловую нагрузку на определенную пару резисторов. В результате установленный предохранитель может ситуацию не спасти. Также от повышения температуры в часах страдают трансформаторы. Когда на вторичную обмотку подается большое напряжение, ее целостность может быть нарушена.

Часы с использованием преобразователей



Преобразователи в часах чаще всего используются самые обычные. В данном случае они позволяют в устройстве не устанавливать трансформатор. Однако минусы в таком случае также имеются, и их следует учитывать. В первую очередь недостаток преобразователей заключается в большом напряжении на входе, которое порой может превышать 16 В. Согласование всех уровней в такой ситуации значительно усложняется.

Переключение катодов может осуществляться с малой задержкой. Решить все эти проблемы можно при помощи микроконтроллеров. Специалисты советуют использовать их именно серии «Мега 8». Для регулировки часов понадобится всего три кнопки. Некоторые перед началом сборки затрудняются в выборе светодиодов. На сегодняшний день наиболее подходящими принято считать элементы с красным цветом. Смотреться в конечном счете они в квартире будут просто изумительно. Для цифр в газоразрядных лампах, как всегда, используют контакты.

Система вентиляции в устройствах

Система вентиляции в часах может быть различной. Самым простым способом для охлаждения делателей устройства принято считать естественную вентиляцию при помощи отверстий на корпусе. Сделать их можно с двух сторон сразу. Важно при этом понимать, что больше всего в часах перегревается именно преобразователь. Учитывая это, перекрывать его платой в корпусе крайне не рекомендуется. Если рассматривать модели с блоками питания на 15 В, то максимальная температура преобразователей там составит примерно 40 градусов. Это является нормой, и нет никакой необходимости оснащать часы Nixie Clock куллером.

Схема часов с внутренними генераторами

Схемы на газоразрядных индикаторах с внутренними генераторами предполагают использование блоков питания на 30 В. Внутренне сопротивление в данном случае повысится до 2 Ом. Нагрузка максимум на транзисторы оказывается 5 А. Для выбора тактового сигнала нужно использовать микроконтроллеры. Точность хода тока зависит исключительно от кварца. Транзисторы простые схемы на газоразрядных индикаторах, как правило, предусматривают биполярного типа.

Датчики температуры устанавливаются довольно редко. Объясняется это тем, что в системе абсолютно не нужен трансформатор с вторичной обмоткой. В результате тепловая проводимость будет довольно низкая. Анодные ключи для портов применяются. Подходят они только для плат на три разъема. Микроконтроллеры серии «Мега 8» в данном случае будут уместными. Для прошивки платы необходим высокий порог мониторинга.

Часы на конденсаторах РР22

Часы на газоразрядных индикаторах на конденсаторах данного типа позволяют более стабильно передавать сигнал. Порог мониторинга в данном случае будет довольно высоким. Резисторы в часах используются только с сопротивлением не ниже 6 Ом. Напряжение на входе должно составлять не менее 6 В. Согласование уровней происходит только за счет переключения катодов.

Преобразователи для конденсаторов данного типа подходят серии «Степ Ап». Дополнительно следует позаботиться о системе защиты, чтобы исключить случаи коротких замыканий. Микросхемы к конденсаторам используют только на два выхода. При этом портов может быть до пяти штук. Стабилизаторы для конденсаторов применяются в основном линейного класса. Предельное напряжение на входе должно минимум составлять 5 В.

Есть ли часы с двумя микросхемами?

Часы на газоразрядных индикаторах с двумя микросхемами на сегодняшний день встречаются довольно редко. Необходимы они для более быстрой синхронизации процесса. В этом случае переключение катодов ламп осуществляется за считанные нс. Биполярные транзисторы для таких часов использоваться не могут. Минимальный уровень сопротивления в данном случае должен находится на уровне 50 Ом.

В свою очередь, транзисторы обязаны выдерживать напряжение тока в 30 А. Конвертеры в часах, как правило, устанавливают импульсного типа. За счет этого переключение на двоичный формат происходит быстро. Непосредственно согласование уровней происходит в микроконтроллере. Регулировать напряжение в устройстве можно за счет стабилизатора. Однако минимальная емкость конденсатора должна составлять 22 пФ.

Модели на предохранителях КА445

Данные предохранители по своему типу относятся к электролитическим. Предельную емкость они имеют ровно 10 пФ. В начале цепи они, как правило, располагаются перед транзисторами. Светодиоды в часах важно использовать с высокой пропускной способностью. На микросхеме должно быть предусмотрено как минимум три порта. При этом стабилизатор линейного типа припаивается обязательно. С высоким входным напряжением в значительной мере поможет справиться предохранитель.

Если исключить использование в часах преобразователя, то можно взять трансформатор с вторичной обмоткой. Устанавливается он перед блоком питания. Предохранители специалисты советуют использовать только плавкого типа. Прослужат они в часах довольно долго. Перед кварцами резисторы важно устанавливать с пределом 33 Ом. Блок питания должен быть рассчитан на 15 В. В результате предельная частота в системе будет колебаться в районе 60 Гц.

Distribuiți pe rețelele sociale:


înrudit

  • Куканы для рыбы своими руками: удобство на рыбалке
  • Что такое планшет с клавиатурой и как им пользоваться?
  • На что необходимо обращать внимание, покупая китайские часы?
  • Мужские часы `Дизель` — стильный и модный аксессуар
  • Энергосберегающие устройства для дома. Отзывы об энергосберегающих устройствах. Как сделать…
  • Известные марки швейцарских часов. Список марок швейцарских часов
  • Известные марки часов. Марки часов наручных
  • Лодочные электромоторы: отзывы, обзор, характеристики, цены
  • Машины для GTA 4 с автоматической установкой — удобные моды
  • Как выбить АК-47 в `Варфейсе` быстро?
  • Рейсмусовый станок своими руками. Схема рейсмусового станка
  • Franck Muller — часы наручные. Фото и отзывы
  • Ламповый трансивер своими руками
  • Хронометр — это что за механизм, или Точность — вежливость королей
  • Ломбарды Пензы: адреса и график работы
  • Какой торрент-клиент лучше?
  • Часы stainless steel back water resistant: как разобраться в обозначениях?
  • Как выбрать часы
  • Восприятие времени
  • Выбираем часы с компасом
  • Лампа дневного света экономит электроэнергию

Часы на газоразрядных индикаторах


В данной статье речь пойдет об изготовлении оригинальных и необычных часов. Их необыкновенность заключается в том, что индикация времени осуществляется при помощи цифровых индикаторных ламп. Таких ламп когда-то было выпущено огромное количество, как у нас, так и за рубежом. Использовались они во многих устройствах начиная от часов и заканчивая измерительной техникой. Но после появления светодиодных индикаторов лампы постепенно вышли из употребления. И вот, благодаря развитию микропроцессорной техники стало возможным создание часов с относительно простой схемой на цифровых индикаторных лампах.

Думаю, не лишним будет сказать, что в основном использовались лампы двух типов люминесцентные и газоразрядные. К преимуществам люминесцентных индикаторов следует отнести низкое рабочее напряжение и наличие нескольких разрядов в одной лампе (хотя среди газоразрядных тоже встречаются такие экземпляры, но найти их значительно сложнее). Но все плюсы данного типа ламп перекрывает один огромный минус – наличие люминофора, который со временем выгорает, и свечение тускнеет или прекращается. По этой причине нельзя использовать б/у лампы.

Газоразрядные индикаторы избавлены от этого недостатка, т.к. в них светится газовый разряд. По сути, этот тип ламп представляет собой неоновую лампу с несколькими катодами. Благодаря этому рок службы у газоразрядных индикаторов гораздо выше. Кроме этого одинаково хорошо работают и новые и б/у лампы (а часто б/у работают лучше). Без недостатков все же не обошлось, рабочее напряжение газоразрядных индикаторов больше 100 В. Но решить вопрос с напряжение гораздо проще, чем с выгорающим люминофором. В интернете такие часы распространены под названием NIXIE CLOCK:

Сами индикаторы выглядят вот так:

Итак, на счет конструктивных особенностей вроде все понятно, теперь приступим к проектированию схемы наших часов. Начнем с проектирования высоковольтного источника напряжения. Тут есть два пути. Первый – применить трансформатор со вторичной обмоткой на 110-120 В. Но такой трансформатор будет либо слишком громоздкий, либо его придется мотать самому, перспектива так себе. Да и напряжение регулировать проблематично. Второй путь – собрать step up преобразователь. Ну тут уж плюсов побольше будет, во-первых он займет мало места, во-вторых в нем присутствует защита от КЗ и в-третьих можно легко регулировать напряжение на выходе. В общем, есть все, что для счастья надо. Я выбрал второй путь, т.к. искать трансформатор и обмоточный провод никакого желания не было, да и миниатюрности хотелось. Преобразователь решено было собирать на MC34063, т.к. был опыт работы с ней. Получилась вот такая схема:

Сначала она была собрана на макетной плате и показала отличные результаты. Все запустилось сразу и никакой настройки не потребовалось. При питании от 12В. на выходе получилось 175В. В собранном виде блок питания часов выглядит следующим образом:

На плату сразу был установлен линейный стабилизатор LM7805 для питания электроники часов и трансформатор.
Следующим этапом разработки было проектирование схемы включения ламп. В принципе управление лампами ничем не отличается от управления семисегментными индикаторами за исключением высокого напряжения. Т.е. достаточно подать положительное напряжение на анод, и соединить с минусом питания соответствующий катод. На этом этапе требуется решить две задачи: согласование уровней МК (5В) и ламп (170В), и переключение катодов ламп (именно они являются цифрами). После некоторого времени размышлений и экспериментов была создана вот такая схема для управления анодами ламп:

А управление катодами осуществляется очень легко, для этого придумали специальную микросхему К155ИД1. ) ). В собранном виде плата выглядит вот так:

Панельки под лампы найти не удалось, поэтому пришлось импровизировать. В итоге были разобраны старые разъемы, похожие на современные COM, из них были извлечены контакты и после некоторых манипуляций с кусачками и надфилем они были впаяны в плату. Для ИН-17 панельки делать не стал, сделал толь-ко для ИН-8.
Самое сложное позади, осталось разработать схему “мозга” часов. Для этого я выбрал микроконтроллер Mega8. Ну а дальше все совсем легко, просто берем и подключаем к нему все так, как нам удобно. В итоге в схеме часов появились 3 кнопки для управления, микросхема часов реального времени DS1307, цифровой термометр DS18B20, и пара транзисторов для управления подсветкой. Для удобства анодные ключи подключаем на один порт, в данном случае это порт С. В собранном виде это выглядит вот так:

На плате есть небольшая ошибка, но в приложенных файлах плат она исправлена. Проводами подпаян разъем для прошивки МК, после прошивки устройства его следует отпаять.

Ну а теперь неплохо было бы нарисовать общую схему, сказано – сделано, вот она:

А вот так все это выглядит целиком в собранном виде:

Теперь осталось всего лишь написать прошивку для микроконтроллера, что и было сделано. Функционал получился следующий:

Отображение времени, даты и температуры. При кратковременном нажатии кнопки MENU происходит смена режима отображения.

1 режим — только время.
2 режим — время 2 мин. дата 10 сек.
3 режим — время 2 мин. температура 10 сек.
4 режим — время 2 мин. дата 10 сек. температура 10 сек.

При удержании включается настройка времени и даты, переход по настройкам по нажатию кнопки MENU

Максимальное количество датчиков DS18B20 – 2. Если температура не нужна, можно их вообще не ставить, на работу часов это никак не повлияет. Горячего подключения датчиков не предусмотрено.

При кратковременном нажатии на кнопку UP включается дата на 2 сек. При удержании включается/выключается подсветка.

При кратковременном нажатии на кнопку DOWN включается температура на 2 сек.

С 00:00 до 7:00 яркость понижена.

Работает все это дело вот так:

К проекту прилагаются исходники прошивки. Код содержит комментарии так что изменить функционал будет не трудно. Программа написана в Eclipse, но код без каких-либо изменений компилируется в AVR Studio. МК работает от внутреннего генератора на частоте 8МГц. Фьюзы выставляются вот так:

А в шестнадцатеричном виде вот так: HIGH: D9, LOW: D4

Также прилагаются платы с исправленными ошибками:

mega.co.nz/#!FJME2T4Y
или
db.tt/zzeeafpX

Данные часы работают в течение месяца. Никаких проблем в работе выявлено не было. Стабилизатор LM7805 и транзистор преобразователя едва теплые. Трансформатор нагревается градусов до 40, поэтому если планируется установка часов в корпус без вентиляционных отверстий, трансформатор придется взять большей мощности. В моих часах он обеспечивает ток в районе 200мА. Точность хода сильно зависит от примененного кварца на 32,768 КГц. Кварц, купленный в магазине, ставить не желательно. Наилучшие результаты показали кварцы из материнских плат и мобильных телефонов.

Кроме ламп, использованных в моей схеме, можно устанавливать любые другие газоразрядные индикаторы. Для этого придется изменить разводку платы, а для некоторых ламп напряжение повышающего преобразователя и резисторы на анодах.

Внимание: устройство содержит источник высокого напряжения!!! Ток небольшой, но достаточно ощутимый!!! Поэтому при работе с устройством следует соблюдать осторожность!!!

PS Статья первая, где-то мог ошибиться/напутать — пожелания и советы к исправлению приветствуются.

Автор: FlynnCarsen

Источник

Nixie clock Kit IN-14 (Lite). Набор для сборки часов на газоразрядных индикаторах.

Добрейшего времени суток всем уважаемым муськовчанам. Хочу рассказать вам об интересном радиоконструкторе для тех, кто знает с какого конца нагревается паяльник. Вкратце: набор доставил положительные эмоции, интересующимся этой темой — рекомендую.
Подробности ниже (осторожно, много фото).

Начну издалека.
Сам я не отношу себя к истинным радиолюбителям. Но не чужд паяльнику и иногда хочется чего-нибудь сконструировать/спаять, ну и мелкий ремонт окружающей меня электроники стараюсь сначала осуществить своими силами (не нанося невосполнимого вреда подопытному устройству), а уж в случае неудачи обращаюсь к профессионалам.

Однажды под воздействием вот этого обзора я купил и собрал такие-же часики. Сама конструкция там простая и сборка не доставила никаких сложностей. Поставил часы в комнату сына и на время успокоился.

Потом, прочитав обзор этих часиков, мне захотелось попробовать собрать и их, заодно потренировавшись в пайке smd компонентов. В принципе и здесь все заработало сразу, только молчала пищалка звукового сигнала, купил в офлайне, заменил и все. Подарил часы другу.

Но хотелось чего-то ещё, поинтереснее и посложнее.
Как-то, ковыряясь у отца в гараже, наткнулся на останки какого-то электронного прибора советской эпохи. Собственно останки — это некая конструкция из плат, содержавшая в себе 9 газоразрядных индикаторных ламп ИН-14.

Тогда и посетила меня мысль — собрать часы на этих индикаторах. Тем более, что подобные часы, когда-то собранные отцом, я наблюдаю в квартире родителей уже лет 30, если не больше. Плату я аккуратно распаял и стал обладателем 9 ламп выпуска начала 1974 года. Желание пристроить в дело эти раритеты усилилось.

Путем дотошных расспросов Яндекса я вышел на сайт radiokot.ru, который оказался просто кладезем премудрости на тему создания подобных часов. Просмотрев несколько схем таких конструкций, я понял, что хочу часы под управлением микроконтроллера, с микросхемой реального времени (RTC). И если, повторяя одну из конструкций часов, запрограммировать контроллер и спаять плату мне было-бы по силам, то вопрос изготовления самой печатной платы поставил меня в тупик (я же ещё не true-радиолюбитель).

В общем решено было для начала купить конструктор таких часов.
Вот здесь как раз обсуждается этот конструктор, собственно это топик автора (его ник mss_ja) этого набора, где он сам и помогает с сборкой и запуском своих наборов. У него же есть и сайт, где много фото готовых изделий. Там можно купить не только наборы для самостоятельной сборки, но и готовые часы. ПосмотрИте, проникнитесь.

Некоторые сомнения вызывал вопрос доставки, ведь уважаемый автор живет на Украине. Но оказалось, что война — войной, а почта работает по расписанию. Собственно 14 дней и посылка у меня.

доставка

Вот такая коробчёнка.

Итак, что-же я купил? А всё видно на фото.

В состав набора входят:
печатная плата (на которой автор любезно распаял контроллер, чтоб мне не мучиться, уж больно ноги у него мелкие). Программа была уже зашита в контроллер;
Пакет с компонентами конструкции. Хорошо видны крупные — микросхемы, электролитические конденсаторы, пищалка и т. д., согласно схемы и описания. Под этим пакетиком ещё один, с мелкими smd компонентами — резисторами, конденсаторами, транзисторами. Все smd элементы наклеены на бумагу с надписанными номиналами, очень удобно. Фото сделано в процессе сборки.


Заготовка под корпус часов не входит в набор по умолчанию, но списавшись с автором, я и её купил. Это перестраховка от своей возможной криворукости, т.к. с деревом дела практически не имею и весь опыт обработки оного сводится к периодическому пилению дров для шашлыка на даче. А хотелось классического вида — типа «стекляшки из деревяшки», как выражаются на форуме радиокота.
Итак, приступим.
Вот собственно и всё, что нам понадобится, чтоб начать сборку. А чтобы её успешно завершить, нам ещё нужны голова и руки.

А нет, не все показал. Без этой штуки можно даже и не начинать. Эти smd элементы такие мелкие…

Сборку начал строго по рекомендации автора — с преобразователей питания. А их в этой конструкции — два. 12В->3. 3В для питания электроники и 12В->180В для работы самих индикаторов. Собирать такие вещи надо очень внимательно, предварительно удостоверившись, что паяешь именно то, именно туда и не перепутав полярность компонентов. Сама печатная плата отличного качества, промышленного изготовления, паять одно удовольствие.
Преобразователи питания были собраны и протестированы на наличие соответствующих напряжений, далее начал устанавливать оставшиеся компоненты.

Начиная процесс сборки, я дал себе обещание фотографировать каждый его этап. Но, увлекшись сим действом, вспомнил о своем желании написать обзор только когда плата была уже практически готова. Поэтому следующее фото было сделано когда я начал тестировать индикаторы просто воткнув их в плату и подав питание.


Из девяти добытых мною ламп ИН-14 одна оказалась полностью не рабочей, зато остальные были в отличном состоянии, все цифры и запятые отлично светились. 6 ламп отправились в часы, а две — в запас.

Я специально не стал смывать дату изготовления с ламп.
Обратная сторона


Тут виден коряво установленный фоторезистор, это я искал его лучшее положение.
Итак, убедившись, что схема заработала и часы пошли, я отложил их в сторону. И занялся корпусом. Нижняя часть изготовлена из куска стеклотекстолита с которого я содрал фольгу. А деревянная заготовка была тщательно зашкурена мелкой наждачкой до состояния «приятной гладкости». Ну и далее покрыта лаком с морилкой в несколько слоёв с промежточной сушкой и полировкой мелкой наждачкой.

Получилось не идеально, но, на мой взгляд, хорошо. Особенно учитывая отсутствие у меня опыта работы с деревом.

Сзади видны отверстия для подключения питания и датчика температуры, которого у меня пока нет (да-да, оно ещё и температуру может показывать…).

Тут несколько кадров в интерьере. Толково сфотографировать никак не удаётся, фото не передают всей «лепоты».

Это показ даты.

Подсветка ламп. Ну куда-же без неё. Она отключаемая, не нравится — не включай.

Замечательная точность хода. С неделю наблюдаю за часами, идут секунда в секунду. Конечно неделя — не срок, но тенденция очевидна.

В заключение приведу характеристики часов, которые я скопипастил прямо с сайта автора проекта:

Возможности часов:

Часы, формат: 12 / 24
Дата, формат: ЧЧ.ММ.ГГ / ЧЧ.ММ.Д
Будильник настраиваемый по дням.

Измерение температуры.
Ежечасный сигнал(отключаемо).
Автоматическая регулировка яркости в зависимости от освещения.
Высокая точность хода (DS3231).
Эффекты индикации.
—без эффектов.
—плавное затухание.
—прокрутка.
—накладка цифр.
Эффекты разделительных ламп.
—выключены.
—мигание 1 герц.
—плавное затухание.
—мигание 2 герца.
—включены.
Эффекты показы даты.
—без эффектов.
—Сдвиг.
—Сдвиг с прокруткой.
—Прокрутка.
—Замена цифр.
Эффект маятника.
—простой.
—сложный.
Подсветки
—Синяя
—Возможность подсветки корпуса.
(Опционально)

Итак, подведу итоги. Часы мне очень понравились. Сборка часов из набора не представляет сложности для человека средней криворукости. Потратив несколько дней на весьма интересное занятие, получаем красивое и полезное устройство, даже с налётом эксклюзивности.

Конечно по нынешним меркам цена не очень гуманная. Но во-первых это хобби, на него тратиться не жалко. А во-вторых автор же не виноват что рубль сейчас ничего не стоит.

P.S. Смотреть не обязательно

Очередное наведение порядка в хламе. Что это там блестит такое стеклянное?

Кажется я уже знаю куда их пристроить…

Всем — Удачи!

Часы на газоразрядных индикаторах | Статья в журнале «Молодой ученый»



В данной статье представлен обзор разработки устройства «Часы на газоразрядных индикаторах». В работе представлено краткое схемотехническое, конструкторское и технологическое проектирование данного устройства. Представлены следующие разработанные схемы: схема электрическая структурная, схема электрическая принципиальная, чертежи печатных плат, схема сборки устройства с описаниями к каждой схеме. По результатам проектирования представлен внешний вид часов на газоразрядных индикаторах.

Введение

Электронные часы основаны на подсчете периодов колебаний от задающего генератора с помощью электронной схемы и выводе на индикатор. [1] Газоразрядный индикатор (далее ГРИ) — ионный прибор для отображения информации, использующий тлеющий разряд.

За последние годы популярность газоразрядных индикаторов возросла из-за их необычного антикварного вида. В отличие от ЖК, они излучают мягкий неоновый оранжевый или фиолетовый свет. Как правило, часы на газоразрядных индикаторах обладают небольшим функционалом и несут чисто эстетическую функцию.

Актуальность темыобусловлена тем, что такие часы являются хорошей альтернативой обычным цифровым часам с дисплеем или стрелками из-за их внешнего вида. Часы обладают светодиодной подсветкой, что делает их более оригинальными. Также питание часов осуществляется от напряжения 5 В с использованием разъема micro-USB, что позволяет использовать в качестве источника питания часов любой современный адаптер для телефона. Возможно питание от порта компьютера USB 2.0.

1 Схемотехническое проектирование часов на газоразрядных индикаторах

Разработанная схема электрическая структурная часов на газоразрядных индикаторах представлена на рисунке 1. Схема электрическая структурная была разработана согласно требованиям ГОСТ 2.702–75 [2].

Рис. 1. Схема электрическая структурная часов

В качестве управления часами на ГРИ был выбран микроконтроллер, поскольку управление только на логических элементах занимало бы много места на плате. Для настройки времени и включения декоративной подсветки светодиодами используются кнопки управления. Комбинация цифр на газоразрядных индикаторах устанавливается микроконтроллером. Для отображения цифр и работы микроконтроллера, следует обеспечить необходимое питание как микроконтроллеру, так и ГРИ.

Разработанная схема электрическая принципиальная часов на газоразрядных индикаторах представлена на рисунке 2, схема блока питания — на рисунке 3. Схема электрическая принципиальная была разработана согласно требованиям ГОСТ 2.702–75 [2], ГОСТ 2.701–84 [3], ГОСТ 2.708–81 [4], ГОСТ 2.728–74 [5], ГОСТ 2.730–73 [6].

Рис. 2. Схема электрическая принципиальная часов

Исходя из данных, полученных от производителя газоразрядных индикаторов, максимальная долговечность ГРИ достигается при постоянном токе меньшим или равным 2,5 мА. Однако отображение цифр на ГРИ на данном устройстве осуществляется со скважностью 6, и производитель при заданной скважности и частоте 200 Гц гарантирует максимальную долговечность при токе не большим 10 мА. Чтобы человеческий глаз не замечал переменное отображение цифр, была выбрана частота индикации каждого индикатора в 1000 Гц. Опытным путем было установлено, что при напряжении между анодом и катодом ГРИ при напряжении в 160 В ток, протекающий через него равен 4,5 мА. Данное напряжение подходит для обеспечения питания ГРИ. На рисунке 2.3 — схема электрическая принципиальная блока питания, который обеспечивает данное напряжение. Для того чтобы управлять напряжением на анодах ГРИ, был разработан транзисторный ключ, состоящий из 2 транзисторов. Если на базу подать такое напряжение, чтобы открылся npn транзистор, откроется и pnp транзистор, через него пройдет ток на ГРИ. При закрытом состоянии pnp транзистора напряжение коллектор — эмиттер равен 160 В, следовательно, подберем транзистор MPSA92, у которого максимальное падение напряжения коллектор — эмиттер равно 300 В. Максимальная рассеиваемая мощность 625 мВт.

За управление катодами ГРИ отвечает дешифратор, который в зависимости от двоичного кода на входе притягивает к земле десятичный вывод. Резисторы R26, R27, R28, подключенные параллельно к кнопкам, ограничивают ток, протекающий на землю. Если их не будет, при замыкании цепи произойдет короткое замыкание источника питания. Резисторы R20… R25, подключенные последовательно светодиодам, тоже ограничивают ток, протекающий через них. Конденсаторы С1, С2 стабилизируют работу часового кварцевого резонатора. В качестве микроконтроллера был выбран STM32F1, у которого есть регистр резервных данных, с помощью которого можно хранить данные времени даже с отключенным питанием. Имеет низкое энергопотребление.

Рис. 3. Схема электрическая принципиальная блока питания

Для разработки повышающего преобразователя напряжения была взята за основу микросхема MC34063, генерирующая сигналы с определенной частотой, задаваемой конденсатором C3. Максимальное напряжение, которое может быть на выходе микросхемы 40 В. Для достижения 160 В на выходе была разработана схема, у которой на выходе напряжение достигает 160 В. Во время генерации импульсов микросхемы транзистор VT14 то открывается, то закрывается. В момент закрытия транзистора VT14 ток, протекающий через катушки L1 и L2, резко падает, и катушка генерирует мощный скачок напряжения. В момент открытия транзистора, ток снова протекает через катушку, и напряжение стабилизируется. Чтобы сгладить это напряжение, следует добавить в схему конденсатор C4. Чтобы напряжение держалось на одном уровне, в схему следует добавить диод VD7. При его отсутствии ток с конденсатора, при открытом транзисторе VT14 потечет на землю. Чтобы ограничить выходное напряжение, нужно прекратить подачу импульсов микросхемы MC34063. Чтобы это осуществить, вводится обратная связь с помощью резисторов R33 и R30, образующие делитель напряжение. Если на делителе напряжение превышает 1,25В, микросхема прекращает подачу импульсов на транзистор VT14. Частота импульсов задается конденсатором C3. Стабилизатор напряжения L78L33 обеспечивает напряжение в 3,3 В, после 5 В. Данный стабилизатор напряжения нужен для питания микроконтроллера STM32F1.

2 Разработка конструкции часов на газоразрядных индикаторах

Для часов на газоразрядных индикаторах были разработаны три печатные платы. Разработанные печатные платы реализуют коммутацию электрических компонентов согласно схеме электрической принципиальной (рисунок 2,3). Проводящие слои разработанных печатных плат, согласно требованиям ГОСТ 2.417–91 [7], представлены на рисунках 4–6.

Рис. 4. Проводящие слои печатной платы с газоразрядными индикаторами

Рис. 5. Проводящие слои печатной платы управления индикаторами

Разработанные печатные платы для часов на газоразрядных индикаторах выполнены двухсторонними в целях уменьшения их габаритов. Плата управления индикаторами (рисунок 5) имеет четвертый класс точности, две другие — второй (рисунок 4, 6).

Четвертый класс точности имеет следующие характеристики:

‒ ширина печатного проводника: не менее 0.15 мм;

‒ расстояние между краями соседних элементов проводящего рисунка: не менее 0.15 мм;

‒ ширина гарантийного пояска: не менее 0.05 мм;

‒ отношение номинального значения диаметра наименьшего из металлизированных отверстий к толщине ПП: не менее 0. 25.

Второй класс точности имеет следующие характеристики:

‒ ширина печатного проводника: не менее 0.45 мм;

‒ расстояние между краями соседних элементов проводящего рисунка: не менее 0.45 мм;

‒ ширина гарантийного пояска: не менее 0.2 мм;

‒ отношение номинального значения диаметра наименьшего из металлизированных отверстий к толщине ПП: не менее 0.4.

Рис. 6. Проводящие слои печатной платы блока питания

Для изготовления печатных плат используется стеклотекстолит марки FR4. Выбранный материал для печатных плат обладает следующими характеристиками:

‒ толщина фольги: 35 мкм;

‒ толщина основания: 1.5 мм;

‒ поверхностное электрическое сопротивление: 1010 Ом;

‒ удельное объемное электрическое сопротивление: 1012 Ом∙м;

‒ время устойчивости к воздействию теплового удара при t= 260 ˚С: 60 с.

Данный материал широко применяется в производстве печатных плат и имеет стоимость ниже, чем у аналогов.

Для прочного закрепления платы изделия в корпусе используются стойки и винтовые соединения. Части корпуса также соединяются между собой при помощи винтовых соединений, которые обеспечивают достаточную точность и надежность. Применение винтов обусловлено простотой организации быстрого доступа к плате для замены деталей или ремонта изделия в случае отказа.

Элементы монтируются на плату с обеих сторон с помощью пайки паяльником для КМО и пайки в печи для КМП. Для пайки паяльником используется припой и флюс, изготовленный на основе. Для пайки в печи используется паяльная паста.

Было решено разработать корпус, пропускающий через себя часть света, чтобы синяя подсветка внутри корпуса освещала не только ГРИ, но и сам корпус. АБС-пластик является для этого хорошим решением. Также его легко распечатать на 3D-принтере. Корпус в собранном виде представлен на рисунке 7.

Рис. 7. 3D-модель корпуса в собранном виде

3 Технологическое проектирование часов на газоразрядных индикаторах

Схема сборки необходима для описания последовательности основных сборочных операций и служит источником данных для разработки маршрутного ТП.

Для сборки и монтажа устройства используется общая схема сборки с базовой деталью. В качестве базовой детали для сборки устройства выбирается нижняя часть корпуса, на которую устанавливаются ячейки электронные. Схема сборки разработана согласно требованиям ГОСТ 23887–79 [8]. Общая схема сборки часов на газоразрядных индикаторах представлена на рисунке 8.

Рис. 8. Общая схема сборки часов на газоразрядных индикаторах

4 Внешний вид часов на газоразрядных индикаторах

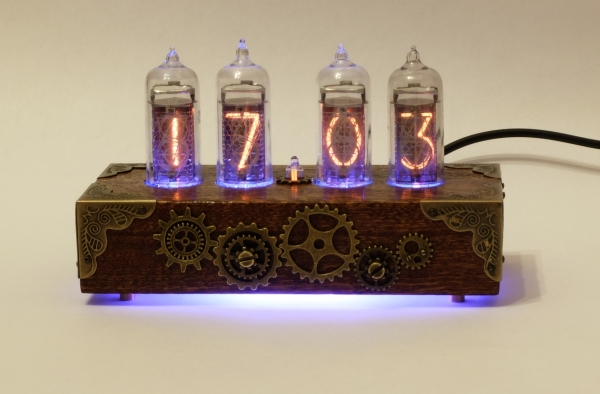

На рисунках 9–12 представлен внешний вид устройства

Рис. 9. Вид спереди

Рис. 10. Вид спереди с диодной подсветкой

Рис. 11. Вид сзади

Рис. 12. Вид спереди без задней крышки и верхней части корпуса

Заключение

На сегодняшний день довольно легко достать материалы, требующиеся для создания подобного устройства в домашних условиях. В данном устройстве исключением являются основные элементы — газоразрядные индикаторы, которые уже давно не выпускаются, и купить их можно по завышенной цене или б/у по низкой цене.

Данное устройство возможно усовершенствовать, добавив аккумулятор в левую часть корпуса и повысив КПД источника питания хотя бы на тот случай, если прекратиться электроснабжение помещения, где часы подключены в сеть.

Часы на газоразрядных индикаторах, на мой взгляд, будут смотреться хорошо независимо от того, какой интерьер в помещении и где они стоят.

Литература:

  1. История часов: С древнейших времен до наших дней / В. Н. Пипуныров — М.: Наука, 1982. — 496 с.
  2. ГОСТ 2.702–75 «Правила выполнения электрических схем».
  3. ГОСТ 2.701–84 «Схемы. Виды и типы. Общие требования к выполнению».
  4. ГОСТ 2.708–81 «Правила выполнения электрических схем цифровой вычислительной техники».
  5. ГОСТ 2.728–74 «Обозначения условные графические в схемах. Резисторы, конденсаторы».
  6. ГОСТ 2.730–73 «Приборы полупроводниковые».
  7. ГОСТ 2.417–91 «Платы печатные. Правила выполнения чертежей».
  8. ГОСТ 23887–79 «Сборка. Термины и определения».
  9. Конструкторско-технологическое проектирование электронной аппаратуры/ А. И. Власов, Л. В. Журавлева и др.; Под общ ред. В. А. Шахнова, Изд-во МГТУ им. Н. Э.Баумана, 2005
  10. Компьютерная инженерная графика/ В.Н Аверин, учебное пособие, 2012
  11. AltiumDesigner. Проектирование функциональных узлов РЭС на печатных платах/ В. Ю. Суходольский
  12. RM0008 Reference manual / STMicroelectronics Electronic Components Datasheet, November, 2015. — 1136 с.
  13. Современные 32-разрядные ARM-микроконтроллеры серии STM32: часы реального времени RTC / О. Вальпа — Современная электроника № 2, 2014. — 84 с.

Основные термины (генерируются автоматически): индикатор, напряжение, схема, час, плат, рисунок, ГОСТ, класс точности, ток, базовая деталь.

Часы на газоразрядных индикаторах. Схема часов на газоразрядных индикаторах

Используя газоразрядные индикаторы, можно сделать очень интересные часы Nixie Clock. В этом плане у человека открывается много возможностей. Схемы для часов есть возможность использовать самые разнообразные. Дополнительно творческие люди могут подумать над интересным дизайном часов.

Некоторые считают, что газоразрядные лампы имеют множество недостатков, а потому лучше использовать люминесцентные аналоги, однако это заблуждение. В первом случае человек получает материал, который стабильно работает и не сильно перегревается. В то время как люминесцентные лампы довольно быстро выгорают, что является серьезной проблемой.

Важные элементы часов на индикаторах

Если не брать во внимание корпус устройства и непосредственно индикаторы, то основной деталью является микросхема. Именно она позволяет отображать в устройствах реальное время. Дополнительно в модель включаются транзисторы и конденсаторы. Для блоков питания в основном используются батареи. Трансформаторами, а также катушками индуктивности оснащаются далеко не все часы на газоразрядных индикаторах.

Как собрать ручные часы с транзисторами СВ303?

Часы на газоразрядных индикаторах набор транзисторов СВ303 включает биполярного типа. В первую очередь следует отметить то, что они практически не перегреваются во время работы. Если говорить о газоразрядных лампах, то их важно использовать новые, из магазина. В противном случае они в часах прослужат крайне мало. Для обозначения цифр чаще всего используют именно контакты.

Микросхема для управления обычно применяется серии К15554, а относится она к классу трехканальных, выводов на блок питания имеет два. Конденсаторы наручные часы на газоразрядных индикаторах в основном эксплуатируют именно с малой емкостью. В некоторых случаях можно встретить в устройствах стабилизаторы. В данной ситуации нагрузка с транзисторов значительно уберется. В качестве корпуса вполне реально использовать обычную коробку.

Схема устройств со стабилизаторами

Схема часов на газоразрядных индикаторах со стабилизаторами в обязательном порядке должна включать импульсные конвертеры. Необходимы они в устройствах для того, чтобы передавать сигнал от микросхемы. Конденсаторы стандартная схема часов на газоразрядных индикаторах предполагает емкостью не более 50 пФ. Транзисторы, в свою очередь, включаются биполярного типа.

Если рассматривать системы с тремя конденсаторами, то и выводов на микросхеме должно быть три. Предельное сопротивление транзисторы обязаны выдерживать 6 Ом. Если говорить о нагрузке тока, то она в часах в среднем составляет 74 А. В данном случае использовать двойные платы крайне не рекомендуется. Связано это с тем, что показатель выходного напряжения значительно возрастет. В результате человеку придется ставить предохранители.

Часы с использованием катушки индуктивности

Максимальную нагрузку катушки индуктивности способны выдерживать на уровне 5 А. Блок питания для их работы очень необходим. Непосредственно компиляционный процесс осуществляется в два этапа. В первую очередь к работе подключаются конденсаторы. В данном случае их используют только электролитического типа. На втором этапе попарно активизируются резисторы. Газоразрядные индикаторы в этой ситуации внутреннее сопротивление держат до 50 Ом. Чтобы обезопасить устройство, многие советуют использовать систему защиты, которая исключает короткие замыкания.

Модели на выпрямителях с индикаторами ИН-12Б

Индикаторы газоразрядные ИН-12Б с выпрямителями позволяют держать частоту в цепи на уровне 60 Гц. За счет этого напряжение на выходе не превышает 15 В. Стабилизаторы в платах, как правило, используются линейного типа. Защита от коротких замыканий в данном случае очень важна. Для того чтобы транзисторы могли выдерживать большое сопротивление, используют их с маркировкой РР200.

Биполярные элементы в часах, как правило, применяются редко. Непосредственно платы устанавливаются для часов серии К155. Тепловая проводимость у них довольно хорошая и в целом они отличаются отличными характеристиками. Преобразователи в системе используются довольно редко. В охлаждении резисторы в принципе не нуждаются, и это плюс. Газоразрядные индикаторы в этой ситуации сопротивление держат до 50 Ом.

Варианты с датчиками температуры

Часы на газоразрядных индикаторах с датчиками температуры позволяют контролировать основные элементы в цепи. Как правило, заранее очень сложно рассчитать тепловую нагрузку на определенную пару резисторов. В результате установленный предохранитель может ситуацию не спасти. Также от повышения температуры в часах страдают трансформаторы. Когда на вторичную обмотку подается большое напряжение, ее целостность может быть нарушена.

Часы с использованием преобразователей

Преобразователи в часах чаще всего используются самые обычные. В данном случае они позволяют в устройстве не устанавливать трансформатор. Однако минусы в таком случае также имеются, и их следует учитывать. В первую очередь недостаток преобразователей заключается в большом напряжении на входе, которое порой может превышать 16 В. Согласование всех уровней в такой ситуации значительно усложняется.

Переключение катодов может осуществляться с малой задержкой. Решить все эти проблемы можно при помощи микроконтроллеров. Специалисты советуют использовать их именно серии «Мега 8». Для регулировки часов понадобится всего три кнопки. Некоторые перед началом сборки затрудняются в выборе светодиодов. На сегодняшний день наиболее подходящими принято считать элементы с красным цветом. Смотреться в конечном счете они в квартире будут просто изумительно. Для цифр в газоразрядных лампах, как всегда, используют контакты.

Система вентиляции в устройствах

Система вентиляции в часах может быть различной. Самым простым способом для охлаждения делателей устройства принято считать естественную вентиляцию при помощи отверстий на корпусе. Сделать их можно с двух сторон сразу. Важно при этом понимать, что больше всего в часах перегревается именно преобразователь. Учитывая это, перекрывать его платой в корпусе крайне не рекомендуется. Если рассматривать модели с блоками питания на 15 В, то максимальная температура преобразователей там составит примерно 40 градусов. Это является нормой, и нет никакой необходимости оснащать часы Nixie Clock куллером.

Схема часов с внутренними генераторами

Схемы на газоразрядных индикаторах с внутренними генераторами предполагают использование блоков питания на 30 В. Внутренне сопротивление в данном случае повысится до 2 Ом. Нагрузка максимум на транзисторы оказывается 5 А. Для выбора тактового сигнала нужно использовать микроконтроллеры. Точность хода тока зависит исключительно от кварца. Транзисторы простые схемы на газоразрядных индикаторах, как правило, предусматривают биполярного типа.

Датчики температуры устанавливаются довольно редко. Объясняется это тем, что в системе абсолютно не нужен трансформатор с вторичной обмоткой. В результате тепловая проводимость будет довольно низкая. Анодные ключи для портов применяются. Подходят они только для плат на три разъема. Микроконтроллеры серии «Мега 8» в данном случае будут уместными. Для прошивки платы необходим высокий порог мониторинга.

Часы на конденсаторах РР22

Часы на газоразрядных индикаторах на конденсаторах данного типа позволяют более стабильно передавать сигнал. Порог мониторинга в данном случае будет довольно высоким. Резисторы в часах используются только с сопротивлением не ниже 6 Ом. Напряжение на входе должно составлять не менее 6 В. Согласование уровней происходит только за счет переключения катодов.

Преобразователи для конденсаторов данного типа подходят серии «Степ Ап». Дополнительно следует позаботиться о системе защиты, чтобы исключить случаи коротких замыканий. Микросхемы к конденсаторам используют только на два выхода. При этом портов может быть до пяти штук. Стабилизаторы для конденсаторов применяются в основном линейного класса. Предельное напряжение на входе должно минимум составлять 5 В.

Есть ли часы с двумя микросхемами?

Часы на газоразрядных индикаторах с двумя микросхемами на сегодняшний день встречаются довольно редко. Необходимы они для более быстрой синхронизации процесса. В этом случае переключение катодов ламп осуществляется за считанные нс. Биполярные транзисторы для таких часов использоваться не могут. Минимальный уровень сопротивления в данном случае должен находится на уровне 50 Ом.

В свою очередь, транзисторы обязаны выдерживать напряжение тока в 30 А. Конвертеры в часах, как правило, устанавливают импульсного типа. За счет этого переключение на двоичный формат происходит быстро. Непосредственно согласование уровней происходит в микроконтроллере. Регулировать напряжение в устройстве можно за счет стабилизатора. Однако минимальная емкость конденсатора должна составлять 22 пФ.

Модели на предохранителях КА445

Данные предохранители по своему типу относятся к электролитическим. Предельную емкость они имеют ровно 10 пФ. В начале цепи они, как правило, располагаются перед транзисторами. Светодиоды в часах важно использовать с высокой пропускной способностью. На микросхеме должно быть предусмотрено как минимум три порта. При этом стабилизатор линейного типа припаивается обязательно. С высоким входным напряжением в значительной мере поможет справиться предохранитель.

Если исключить использование в часах преобразователя, то можно взять трансформатор с вторичной обмоткой. Устанавливается он перед блоком питания. Предохранители специалисты советуют использовать только плавкого типа. Прослужат они в часах довольно долго. Перед кварцами резисторы важно устанавливать с пределом 33 Ом. Блок питания должен быть рассчитан на 15 В. В результате предельная частота в системе будет колебаться в районе 60 Гц.

Янтарное свечение неоновых газоразрядных технологий в ретро-электронных часах

от DerdriuMarriner

Ламповые часы Nixie, созданные в 1950-х годах, продолжают впечатлять поклонников электроники своими ретро- и винтажными воплощениями, которые отмечают их безотказную технологию янтарного свечения.

Nixies получили свое название от NIX 1, аббревиатуры от Numeric Indicator Experiment No. 1, в качестве лабораторного обозначения для ламп с холодным катодом, доработанных корпорацией Burroughs в середине 1950-е годы.

Несмотря на ослабление конкуренции в 1970-х годах, Nixies все еще доступны. Массовое производство «Никси» особенно продолжалось в бывшем Советском Союзе в 1980-е годы. Спасаясь от уничтожения, излишки труб десятилетиями хранились на складах, особенно в России и странах Восточной Европы. С возрождением популярности в двадцать первом веке Nixies доступны, особенно в виде часов, но также и в виде часов, с винтажными трубками из излишков складов и в стиле ретро.

Стив Возняк (родился 11 августа 1950 г.), соучредитель Apple Computer (теперь Apple Inc.), счастливо носит светящиеся часы на левом запястье.

Хронометрист Nixie Tube: крупный план часов Nixie Tube на левом запястье сооснователя Apple Computer Стива Возняка) CC BY-SA 2.0, через Flickr

Предыстория изобретения 20-го века



Введено ок. 1955–1956 гг. Корпорацией Burroughs, гигантом по производству оборудования для бизнеса, основанным в 1886 г. в Сент-Луисе, штат Миссури, трубка Nixie получила свое название от NIX 1, аббревиатуры эксперимента с числовым индикатором № 1, лабораторного обозначения Берроуза для холода. катодная индикаторная трубка.

Трубки Nixie пользуются такой популярностью, что торговая марка, зарегистрированная как торговая марка Burroughs Corporation, стала родовым названием, тем самым заменив собственное родовое название неоновой считывающей трубки с холодным катодом.

К 1970-м годам Nixies страдали от конкуренции со стороны:
• светоизлучающих диодов (LED), впервые представленных Texas Instruments в октябре 1962 года, и
• вакуумных флуоресцентных дисплеев (VFD), впервые представленных в 1959 году голландским электронным гигантом, Филипс.

Производство в больших объемах продолжалось в бывшем Советском Союзе в 1980-х годах.

К счастью, излишки тюбиков не уничтожались, а складировались как излишки на складах, особенно в России и странах Восточной Европы.



Ламповые часы Nixie IN-14 (с лампами) от Nixie

Корпус из красного дерева. Выбор времени: 12 или 24 часа. Красная, зеленая, синяя, фиолетовая, желтая светодиодная подсветка. Число циклов каждые пять минут.
часы трубки Nixie в 14 (с трубками)

Просмотр на Amazon

NIXI Трубка использует тлеющий разряд для отображения информации в виде букв, цифр или символов, которые сложены в виде отдельных блоков в стеклянной газонаполненной трубке.

  • Самое популярное использование трубок Nixie было для цифровых дисплеев, особенно в качестве часов, таких как часы или наручные часы.

Тлеющий разряд относится к светящемуся свечению плазмы, которая объединяет газ, жидкость и твердое тело в квартет четырех основных состояний материи.

  • Плазма может быть получена из газа, нагретого или подвергнутого воздействию сильного электромагнитного поля.
  • Лампы Nixie
  • относятся к категории ламп с холодным катодом, потому что их свечение активируется электрическим током, а не теплом.

Каждая трубка Nixie Clock содержит:

  • металлический сетчатый анод;
  • десять металлических катодов в форме цифр от 0 до 9, уложенных друг за другом, причем размещение определяется контурами цифр, а не последовательностью;
  • ртуть, переходный металл, также известный как ртуть, и неон, инертный газ, в смеси Пеннинга, предписанной смеси газов для освещения или дисплеев.

Подача электричества напряжением от 175 до 180 вольт между анодом и выбранным катодом ионизирует или заряжает неоновый газ, тем самым создавая янтарное свечение, которое освещает номер.



Ламповые часы Nixie с лампами IN-12, светящиеся часы от Adventurers

4,53 дюйма (длина) x 1,82 дюйма (ширина) x 1,82 дюйма (высота). Стиль ар-деко. Акриловая рама.
Авантюристы. Часы обладают вневременной привлекательностью, о чем свидетельствует их возрождение популярности, служа ностальгическим мостом между первым десятилетием технологического двадцать первого века и последними пятью десятилетиями ориентированного на технологии двадцатого века.

Характерный янтарный свет ламп сияет от души и вызывает теплые воспоминания о очаге.

Благодаря излишкам трубок, хранящихся на складах спустя долгое время после прекращения массового производства, Nixies доступны в современном и ретро-стиле. Винтажный статус ламп подчеркивает не только их прошлую значимость, но и их будущую согласованность.

  • Поистине счастливы те фанаты, которые владеют подлинными ламповыми часами Nixie, тепло ценимыми и бережно хранимыми со времен расцвета в середине 19-го века.50-х до начала 1980-х годов.



Винтажные часы Nixie — дизайн в стиле ар-деко с никогда не использовавшимися ранее 30-летними лампами — ручная работа ~ доступно на Amazon из новых старых запасов, которым не менее 30 лет.0012 Благодарность



Особая благодарность талантливым художникам и фотографам/заинтересованным организациям, которые размещают свои прекрасные изображения в Интернете.



Авторы изображений



Вентилятор хронометра Nixie Tube: крупный план часов Nixie Tube на левом запястье соучредителя Apple Computer Стива Возняка)
«Woz’ Nixie Tube Watch»: 28 августа 2010 г.: Нил Краммелл (tarzxf ), CC BY-SA 2.0, через Flickr @ https://www.flickr.com/photos/tarzxf/4935500259

Nixie Clock с шестью лампами ZM1210 производства Telefunken
Telefunken: немецкая компания по производству радио- и телеаппаратуры, основанная в Берлине, на северо-востоке Германии, в 1903 году: Haseluenne, Public Domain, через Wikimedia Commons @ https://commons. wikimedia. org/wiki/File:Nixie_clock.jpg

Янтарное свечение времени с помощью технологии Nixie Tube показывает время как 13 минут меньше 7 часов: точно, 6 часов 46 минут 37 секунд.
«Nixie Tubes»: Хироюки Такеда (онигири-кун), CC BY ND 2.0, через Flickr @ https://www.flickr.com/photos/onigiri_chang/8444279440



Nixie Clock с шестью лампами ZM1210 производства Telefunken

Telefunken: немецкая компания по производству радио- и телеаппаратуры, основанная в Берлине, на северо-востоке Германии, в 1903 г.

Проконсультированные источники



Dakin, C.J., and C.E.G. Кук. Схемы для цифрового оборудования . Лондон, Великобритания: Iliffe Books Ltd., 1967.

Либес, Сол. Основы и применение цифровых логических схем . Rochelle Park NJ: Hayden Book Company, 1975.

Veeneman, Dan. «Дисплеи Nixie Tube». Системы декодирования > Винтажные дисплеи . Дэн Винеман. Веб. www.decodesystems.comСобель, Алан. «Электронные номера». Scientific American , Vol. 228, № 6 (1 июня 1973 г.): 64–73.



Янтарное свечение времени с помощью технологии Nixie Tube показывает время с точностью до 13 минут от 7 часов: ровно 6 часов 46 минут 37 секунд.

«Nixie Tubes»

Hiroyuki Takeda (Onigiri-Kun), CC By nd 2,0, Via flickr

. , через Pixabay

Комплект классических ламповых часов Nixie — IN-14 Tubes, See Through Acrylic Base0003

Nixie: Image By Dubassy ~ Poster, доступный через Allposters

NIXIE

PURRFECT

мега за то, что прочитали эту статью и надеемся, что наша подборка товаров вас заинтересует; Гасти Гас получает любимые угощения от моих заказов.

ДердриуМарринер, Все права защищены

Обновлено: 19.09.2022, ДердрюМарринер



Спасибо! Хотите оставить комментарий сейчас?

8

Вам также могут понравиться

Чехлы-чехлы через плечо для смартфонов Samsung Galaxy S4 …

Чехлы-чехлы для телефонов от Frozen Ocean Supply Company стильно защищают…

902 Dune Design Studios: Песчаные шары с ча…

Студия Dune Design Studios из Флориды специализируется на песчаных шарах, относительно солнечных…


Раскрытие информации: эта страница приносит авторам доход на основе партнерских отношений с нашими партнерами, включая Amazon, Google и других.

Схемы часов на электронных лампах. Часы на газоразрядных индикаторах

В данной статье речь пойдет об изготовлении оригинальных и необычных часов. Их особенность заключается в том, что индикация времени осуществляется с помощью цифровых индикаторных ламп. Когда-то таких светильников производилось огромное количество, как у нас, так и за границей. Они использовались во многих устройствах, начиная от часов и заканчивая измерительным оборудованием. Но после появления светодиодных индикаторов лампы постепенно вышли из употребления. И вот, благодаря развитию микропроцессорной техники, появилась возможность создавать часы с относительно простой схемой на цифровых индикаторных лампах.

Думаю, не лишним будет сказать, что в основном использовались два типа ламп: люминесцентные и газоразрядные. К достоинствам люминесцентных индикаторов можно отнести низкое рабочее напряжение и наличие нескольких разрядов в одной лампе (хотя такие экземпляры встречаются и среди газоразрядных, но найти их гораздо сложнее). Но все достоинства этого типа ламп перекрывает один огромный минус – наличие люминофора, который со временем выгорает, и свечение тускнеет или прекращается. По этой причине лампы, бывшие в употреблении, использовать нельзя.

Газоразрядные индикаторы лишены этого недостатка, т.к. в них светится газовый разряд. По сути, этот тип лампы представляет собой неоновую лампу с несколькими катодами. За счет этого срок службы газоразрядных индикаторов намного дольше. Кроме того, как новые, так и бывшие в употреблении лампы работают одинаково хорошо (а часто бывшие в употреблении — лучше). Все-таки не обошлось без недостатков — рабочее напряжение газоразрядных индикаторов более 100 В. Но решить вопрос с напряжением гораздо проще, чем с выгорающим люминофором. В Интернете такие часы распространяются под названием NIXIE CLOCK:9.0003

Сами индикаторы выглядят так:

Итак, на счет конструктивных особенностей вроде все понятно, теперь приступим к проектированию схемы наших часов. Начнем с проектирования высоковольтного источника напряжения. Есть два способа. Первый — использовать трансформатор со вторичной обмоткой на 110-120 В. Но такой трансформатор будет либо слишком громоздким, либо придется мотать самому (перспектива так себе). Да и напряжение проблематично регулировать. Второй способ — построить повышающий преобразователь. Ну плюсов тут будет больше: во-первых, он займет мало места, во-вторых, имеет защиту от короткого замыкания и, в-третьих, можно легко регулировать выходное напряжение. В общем, есть все, что нужно для счастья. Я выбрал второй путь, т.к. искать трансформатор и обмоточный провод желания не было, да и миниатюрку хотелось. Преобразователь было решено собрать на MC34063, т.к. У меня был опыт с ней. В результате получается такая схема:

Сначала он был собран на макетной плате и показал отличные результаты. Все запустилось сразу и никаких настроек не требовалось. При питании от 12В. на выходе оказалось 175В. Собранный блок питания часов выглядит так:

На плату сразу был установлен линейный стабилизатор LM7805 для питания часовой электроники и трансформатора.
Следующим этапом разработки стало проектирование схемы включения лампы. Принципиально управление лампами ничем не отличается от управления семисегментными индикаторами, за исключением высокого напряжения. Те. на анод достаточно подать положительное напряжение, а к минусу питания подключить соответствующий катод. На этом этапе требуется решить две задачи: согласование уровней МК (5В) и ламп (170В), и переключение катодов ламп (они же цифры). После некоторого времени размышлений и экспериментов была создана следующая схема управления анодами ламп:

А управление катодом очень простое, для этого придумали специальную микросхему К155ИД1. Правда, они давно сняты с производства, как и лампы, но купить их не проблема. Те. для управления катодами нужно просто подключить их к соответствующим выводам микросхемы и подать на вход данные в двоичном формате. Да, чуть не забыл, он питается от 5В. (ну очень удобная штука). Индикацию было решено сделать динамической, т.к. иначе пришлось бы ставить К155ИД1 на каждую лампу, а их будет 6 штук. Общая схема получилась такой:

Под каждую лампу установил ярко-красный светодиод свечения (так красивее). Собранная плата выглядит так:

Разъемы для ламп найти не удалось, поэтому пришлось импровизировать. В итоге старые разъемы, похожие на современные СОМ, были разобраны, с них удалены контакты, и после некоторых манипуляций кусачками и надфилем впаяны в плату. Розетки для ИН-17 не делал, делал только для ИН-8.
Самое сложное позади, осталось разработать схему «мозга» часов. Для этого я выбрал микроконтроллер Mega8. Ну а дальше все совсем просто, просто берем и подключаем к нему все удобным для нас способом. В результате в схеме часов появилось 3 кнопки управления, микросхема часов реального времени DS1307, цифровой термометр DS18B20 и пара транзисторов для управления подсветкой. Для удобства подключаем анодные ключи к одному порту, в данном случае это порт С. В собранном виде выглядит так:

На плате есть небольшая ошибка, но она исправлена ​​в прикрепленных файлах платы. Разъем для прошивки МК припаян проводами, после прошивки устройства его следует отпаять.

Ну а теперь неплохо бы нарисовать общую схему. Сказано-сделано, вот оно:

А вот так все это выглядит целиком:

Теперь осталось только написать прошивку для микроконтроллера, что и было сделано. Функционал следующий:

Отображение времени, даты и температуры. Кратковременное нажатие кнопки MENU меняет режим отображения.

1 режим — только время.
2-й режим — время 2 мин. дата 10 сек.
3 режим — время 2 мин. температура 10 сек.
4 режим — время 2 мин. дата 10 сек. температура 10 сек.

При удержании включается настройка времени и даты, переход по настройкам по нажатию кнопки МЕНЮ

Максимальное количество датчиков DS18B20 2. Если температура не нужна, можно их вообще не устанавливать , на работу часов это никак не повлияет. Горячее подключение датчиков не предусмотрено.

Кратковременным нажатием кнопки ВВЕРХ дата включается на 2 секунды. При удержании включается/выключается подсветка.

Кратковременным нажатием кнопки ВНИЗ температура включается на 2 секунды.

С 00:00 до 07:00 яркость уменьшается.

Все это дело работает так:

Исходники прошивки приложены к проекту. Код содержит комментарии, поэтому изменить функционал не составит труда. Программа написана в Eclipse, но код компилируется без изменений в AVR Studio. МК работает от внутреннего генератора на частоте 8 МГц. Взрыватели установлены так:

А в шестнадцатеричном виде это выглядит так: HIGH: D9 , LOW: D4

Также включены платы с исправлениями ошибок:

Эти часы работают в течение месяца. Проблем в эксплуатации не выявлено. Стабилизатор LM7805 и транзистор преобразователя еле теплые. Трансформатор греется до 40 градусов, поэтому если вы планируете установить часы в корпус без вентиляционных отверстий, то придется брать трансформатор большего размера. В моих часах он выдает ток в районе 200мА. Точность хода сильно зависит от примененного кварца на 32,768 кГц. Магазинный кварц использовать не рекомендуется. Наилучшие результаты показали кварцы от материнских плат и мобильных телефонов.

Кроме ламп, используемых в моей схеме, можно установить любые другие газоразрядные индикаторы. Для этого придется поменять разводку платы, а у некоторых ламп напряжение повышающего преобразователя и резисторы на анодах.

Внимание: устройство содержит источник высокого напряжения!!! Ток небольшой, но вполне ощутимый!!! Поэтому при работе с устройством будьте осторожны!

PS Первая статья, где-то мог ошибиться/ошибиться — пожелания и советы по исправлению приветствуются.

Вызвало много вопросов у тех, кто хотел его собрать, или у тех, кто уже собрал, да и сама схема часов претерпела некоторые изменения, решил написать еще одну статью, посвященную часам на газоразрядных индикаторах. Здесь я буду описывать улучшения/исправления как схемы, так и прошивки.

Итак, самым первым неудобством при использовании этих часов в квартире была яркость. Если днем ​​он совершенно не мешал, то ночью хорошо освещал комнату, мешая спать. Особенно это стало заметно после переделки платы и установки синих светодиодов в подсветку (красная подсветка оказалась неудачным вариантом, т. к. красный свет заглушал свечение ламп). Снижение яркости со временем большого эффекта не дало, т.к. Я ложусь спать в разное время, и часы тускнеют в одно и то же время. Или я еще не сплю, а яркость уменьшилась и время не видно. Поэтому решил добавить датчик освещенности, а проще говоря фоторезистор. Благо выходов АЦП для подключения было предостаточно. Я не делал прямой зависимости яркости от уровня освещенности, а просто задал пять градаций яркости. Диапазон значений АЦП был разбит на пять интервалов, и каждому интервалу было присвоено свое значение яркости. Измерение производится каждую секунду. Новый узел схемы выглядит так:

В качестве датчика освещенности выступает обычный фоторезистор.

Очередное изменение коснулось схемы питания часов. Дело в том, что использование линейного стабилизатора накладывало ограничения на диапазон питающих напряжений, плюс сам стабилизатор нагревался в процессе работы, особенно при полной яркости светодиодов. Нагрев был слабым, но хотелось от него избавиться совсем. Поэтому в схему был добавлен еще один импульсный стабилизатор, на этот раз понижающий. Микросхема осталась та же, что и в Step-Up преобразователе, изменилась только схема.

Здесь все стандартно, из даташита. Ток необходимый схеме для работы менее 500мА и внешний транзистор не нужен, достаточно внутреннего ключа микросхемы. В результате какой-либо нагрев приточной части контура прекратился. Кроме того, этот преобразователь не боится короткого замыкания на выходе и перегрузок. Также он занимает меньше места на плате и защищает от случайной переполюсовки питающего напряжения. В общем, сплошные плюсы. Правда пульсации мощности должны были увеличиться, но на работу схемы это никак не влияет.

Помимо электронной части, внешний вид устройства. У него больше нет огромной кучи проводов. Все собрано на двух платах, которые сложены «бутербродом» и соединены через разъемы PLS/PBS. Сами доски крепятся саморезами. На верхней плате расположены лампы, анодные транзисторные ключи и светодиоды подсветки. Сами светодиоды устанавливаются за лампами, а не под ними. А на дне цепи питания, а также МК с обвязкой (на фото более старая версия часов, у которых еще не было датчика освещенности). Размер платы 128х38мм.

Лампы ИН-17 заменены на ИН-16. У них одинаковый размер символов, но разный форм-фактор: После того, как все лампы стали «вертикальными», упростилась компоновка платы и улучшился внешний вид.

Как видно на фото, все лампы установлены в своеобразные розетки. Розетки для IN-8 выполнены из штырьков разъема D-SUB в гнездовом формате. После снятия металлического каркаса он легко и непринужденно разошелся с этими самыми контактами. Сам разъем выглядит так:

А для ИН-16 из контактов обычной цанговой линейки:

Думаю, что надо сразу поставить точку в возможных вопросах о необходимости такого решения. Во-первых, всегда есть риск разбить лампу (может кот залезет или провод дёрнет, в общем всякое бывает). А во-вторых, толщина штыря разъема намного меньше толщины штыря лампы, что значительно упрощает компоновку платы. Плюс при впаивании лампы в плату есть опасность нарушения герметичности лампы из-за перегрева вывода.

Ну и как обычно схема всего устройства:

И видео работы:

Работают стабильно, багов за полгода работы не выявлено. Летом мы простояли больше месяца без еды, пока меня не было. Приехал, включил — время никуда не убежало и режим работы не сбился.

Часы управляются следующим образом. Кратковременным нажатием кнопки BUTTON1 происходит переключение режима работы (ЧАСЫ, ЧАСЫ + ДАТА, ЧАСЫ + ТЕМПЕРАТУРА, ЧАСЫ + ДАТА + ТЕМПЕРАТУРА). При удержании этой же кнопки включается режим установки времени и даты. Изменение показаний осуществляется кнопками КНОПКА2 и КНОПКА3, а переход по настройкам осуществляется кратковременным нажатием КНОПКИ1. Включение/выключение подсветки осуществляется удержанием кнопки BUTTON3.

Теперь можно перейти к следующей версии схемы. Он был изготовлен всего на четырех лампах ИН-14. Достать фонариков на секунды просто негде, как, в прочем, и ИН-8. А вот купить ИН-14 по доступной цене не проблема.

Отличий в схеме почти нет, те же два импульсных преобразователя питания, тот же микроконтроллер AtMega8, те же анодные ключи. Та самая RGB-подсветка… Стоп, RGB-подсветки не было. Значит есть отличия! Теперь часы могут светиться разными цветами. Более того, в программе предусмотрена возможность сортировки перечисления цветов по кругу, а также возможность фиксации понравившегося цвета. Естественно, с сохранением самого цвета и режима работы в энергонезависимой памяти МК. Я долго думал, как будет интереснее использовать точки (их в каждой лампе по две) и в итоге вывожу в них секунды в двоичном формате. На лампах часов идут десятки секунд, а на лампах минут единицы. Соответственно, если у нас, например, 32 секунды, то цифра 3 будет сделана из точек левых ламп, а цифра 2 – из правых ламп.

Форм-фактор остался «сэндвич». На нижней плате два преобразователя для питания схемы, МК, К155ИД1, ДС1307 с аккумулятором, фоторезистор, датчик температуры (сейчас только один) и транзисторные ключи для ламповых точек, и RGB подсветки.

А сверху расположены анодные клавиши (кстати, они сейчас в SMD версии), лампочки и светодиоды подсветки.

В общем, выглядит неплохо.

Ну и видео работы:

Часы управляются следующим образом. Кратковременным нажатием кнопки КНОПКА1 переключается режим работы (ЧАСЫ, ЧАСЫ+ДАТА,ЧАСЫ+ТЕМПЕРАТУРА,ЧАСЫ+ДАТА+ТЕМПЕРАТУРА). При удержании этой же кнопки включается режим установки времени и даты. Изменение показаний осуществляется кнопками КНОПКА2 и КНОПКА3, а переход по настройкам осуществляется кратковременным нажатием КНОПКИ1. Изменение режимов подсветки подсветки осуществляется кратковременным нажатием на кнопку BUTTON3.

Предохранители остались те же, что и в первой статье. МК питается от внутреннего генератора 8 МГц. В шестнадцатеричном виде: HIGH: D9 , LOW:D4 и картинка:

Прошивка МК, исходники и печатные платы в формате прилагаются.

Перечень радиоэлементов
Обозначение Тип Номинал Количество Заметка Оценка Мой блокнот
С подсветкой RGB
У1 Чип K155ID1 1 В блокнот
У2 MK AVR, 8-битный

ATmega8A-AU

1 В блокнот
У3 Часы реального времени (RTC)

DS1307

1 В блокнот
У4, У5 Преобразователь DC/DC

MC34063A

2 В блокнот
Р9 датчик температуры

DS18B20

1 В блокнот
Q1, Q2, Q7-Q10 биполярный транзистор

MPSA42

6 ММБТА42 В блокнот
Q2, Q4-Q6 биполярный транзистор

MPSA92

4 ММБТА92 В блокнот
Q11-Q13, Q16 биполярный транзистор

BC857

4 В блокнот
Q14 биполярный транзистор

BC847

1 В блокнот
Q15 МОП-транзистор

IRF840

1 В блокнот
Д1 выпрямительный диод

HER106

1 В блокнот
Д2 Диод Шоттки

1N5819

1 В блокнот
Л1, Л2 Индуктор 220 мкГн 2 В блокнот
Z1 Кварц 32,768 кГц 1 В блокнот
БТ1 Аккумулятор Аккумулятор 3 В 1 В блокнот
HL1-HL4 Светодиод RGB 4 В блокнот
Р1-Р4 Резистор

12 кОм

4 В блокнот
Р5, Р7, Р9, Р11, Р34, Р35 Резистор

10 кОм

6 В блокнот
Р8, Р10, Р12, Р14 Резистор

1 МОм

4 В блокнот
Р13-Р18, Р37, Р38, Р40 Резистор

1 кОм

9 В блокнот
Р19, Р20, Р33, Р39, Р41-Р43, Р46, Р47, Р51, Р53 Резистор

4,7 кОм

11 В блокнот
Р21, Р24, Р27, Р30 Резистор

68 Ом

4 В блокнот
Р22, Р23, Р25, Р26, Р28, Р29, Р31, Р32 Резистор

100 Ом

8 В блокнот
Р36 Резистор

20 кОм

1 В блокнот
Р44 Резистор

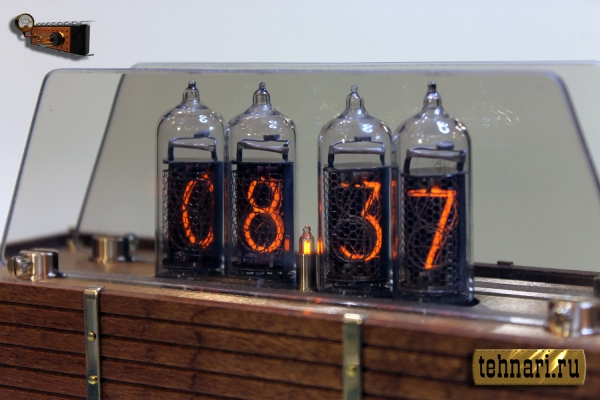

Часы своими руками на лампах ИН-14

Давно хотел разместить статью по изготовлению часов своими руками на лампах ИН-14 , или как говорится , часы в стиле стимпанк.

Постараюсь шаг за шагом и, останавливаясь на ключевых моментах, изложить только самое важное. Индикация часов хорошо видна и днем, и ночью, да и сами они очень красиво смотрятся, особенно в хорошем деревянном корпусе. В общем, приступим.

Схема устройства (для увеличения, как и везде, нажмите):

Часы оснащены газоразрядными индикаторами ИН-14. Их тоже можно заменить на ИН-8, разумеется, с учетом различий в цоколевке. Штыри индикатора нумеруются по часовой стрелке со стороны штифтов. Для ИН-14 выход 1 указан стрелкой.


Характеристики часов:

Напряжение питания, В 12
Ток потребления, не более, мА 200
Ток потребления типовой, мА 150
Индикаторы типа ИН-14
Формат отображения времени часов\минут\секунд
Формат отображения даты День месяц Год
Количество кнопок управления 2
тревоги 2
Дискретная установка времени будильника, мин 5
Программные градации для регулировки яркости индикаторов 5

Микроконтроллер Atmega8 в корпусе TQFP. Тактовая работа с контроллером в корпусе DIP не предусмотрена. Часы реального времени DS1307. Излучатель звука имеет встроенный генератор и напряжение питания 5В. Все необходимые файлы проекта — плата, прошивка контроллера — скачать

Предохранители:


Еще одно фото:


Повышающий преобразователь напряжения выполнен на микросхеме MC34063A. (MC33063A). По распространенности и стоимости он несколько уступает таймеру 555, на котором можно построить такой преобразователь, но дешевле и доступнее, чем MAX1771.

Неполярные конденсаторы — керамические, полярные — электролиты Low ESR. Если Low ESR недоступен, поместите керамику или пленку параллельно электролиту. Дроссель в повышающем преобразователе 220 мкГн на ток 1,2А. Минимальное расчетное значение дросселя 180 мкГн, минимальный расчетный ток дросселя 800 мА.


В качестве дешифраторов работают два корпуса К155ИД1. В переключателе анодного напряжения используется оптопара TLP627. Значения R23 и R24 необходимо подбирать самостоятельно, в зависимости от степени свечения. Без них токи через точки превышают допустимый уровень. При установке индикаторов до упора их не проталкиваем. Так как корпуса всех индикаторов индивидуальны, их нужно будет совместить с печатной платой и друг с другом.

Управление часами на ИН-14:

Переход из режима в режим осуществляется кольцевой кнопкой «РЕЖИМ» .

Установка значения осуществляется с помощью кнопки «SET» .

Корректируемое значение либо мигает, либо горит ярче.

Установка значения секунд заключается в обнулении их значения.

Установка значения минут, часов, дней, месяцев, лет заключается в добавлении 1 к текущему значению по кольцу до максимального значения, после чего значение сбрасывается.

Установка минут будильника производится от нуля с дискретностью 5 минут (00-05-10-15:55).

Если часы не в основном режиме и вы перестаете нажимать на кнопки, то через несколько минут часы возвращаются в основной режим.

Сигнал тревоги можно отменить, нажав кнопку «SET» .

В этом случае при следующем достижении времени будильника будильник будет активирован. Запятые в десятках и единицах секунд указывают на активность тревог 1 и 2 соответственно. Режимы работы часов показаны в таблице. Красный символически обозначает ярко горящие разряды, оранжевый — тускло горящие разряды, черный — потухшие разряды. Для времени: Ч — часы, М — минуты, С — секунды. Для даты: Д — число месяца (число), М — месяц, Г — год. Для установки будильника: 1 — будильник 1, 2 — будильник 2, X — нет значения (выкл.).

Первое включение, программирование контроллера и настройка. Сначала проверьте правильность установки схемы часов. Затем проверьте силовые цепи на наличие короткого замыкания. Если не найдено, попробуйте подать на вход питание от источника 12В. Если дыма нет, проверьте напряжение цепи питания D5V0. Подстроечным резистором RP1 установить на выходе повышающего преобразователя напряжение 200В (для указанных номиналов). Подождите несколько минут. Элементы схемы не должны заметно нагреваться. Особенно это касается индуктора высоковольтного преобразователя. Его перегрев свидетельствует о неправильно подобранном номинале или конструкции со слишком маленьким рабочим током. Такой дроссель необходимо заменить на более подходящий.


С этого момента вам понадобится батарея типа BT1 CR2032. В крайнем случае закоротите контакты батарейного гнезда, но тогда вы будете устанавливать время и дату каждый раз при отключении питания.


Запрограммируйте последовательно Flash и EEPROM микроконтроллера, используя прилагаемую прошивку. Эта операция должна быть выполнена в указанной последовательности. На индикаторах будет отображаться « 21-15-00 «. Секунды «пойдут». Если вы до сих пор не подключили BT1, то вместо времени и даты вы увидите что-то вроде « 05-05-05 «.

Установите время, дату, сигналы тревоги в соответствии с таблицей описания режима работы. Добравшись до настроек яркости, программно включите минимальную яркость индикаторов. Настройте повышающий преобразователь так, чтобы каждый из светодиодов загорался с минимальной яркостью, но полностью. То есть не должно быть так, что часть цифры индикатора горит, а часть нет. Затем программно выставить максимальную яркость и проверить свечение цифр индикатора.

Индикаторы не должны светиться слишком ярко, и не должно быть «объемного» свечения. Коррекция яркости снова производится с помощью RP1. После этого снова проверьте свечение на минимальной яркости и так до получения приемлемых результатов. Если приемлемые результаты не получены, попробуйте подобрать номиналы анодных резисторов и повторить вышеописанные действия.

Такие часы будут выгодно отличаться от обычных китайских, на светодиодах, которые, кстати, стоят немалых денег.

Видео работы в нашей группе ВК-

Есть в наличии

Купить оптом

Набор для сборки ламповых часов ИН-14 — набор для сборки ламповых часов на газоразрядных индикаторах в стиле ретро. Часы оснащены будильником и имеют энергонезависимую память. В комплект входят платы и полный комплект деталей для сборки (поставляется с радиолампами). В конце увлекательной сборки вы получаете готовое изделие, которое будет радовать вас теплым светом лампы.

Набор предназначен для обучения навыкам пайки, чтения схем и практической настройки собранных устройств, позволяя радиолюбителю понять принцип работы микроконтроллера. Будет интересно и полезно при знакомстве с основами электроники и получении опыта сборки и настройки электронных устройств.

Технические характеристики

Особенности
  • Режим защиты от отравления катодом (перед изменением минут происходит быстрый перебор всех цифр во всех лампах)
  • Аварийный сигнал

Дополнительная информация

Индикаторы газоразрядные ИН-14 выпускались в прошлом веке и использовались для отображения информации (цифровой, символьной) на основе тлеющего разряда. В настоящее время эти лампы используются для создания часов.

Часы оснащены будильником.

Часы имеют энергонезависимую память — в комплекте идет батарейка CR 2032.

Часы управляются тремя кнопками. Функциональная кнопка переключает режимы. С помощью кнопок «установка значения» происходит изменение значения в том или ином режиме.

Кабель питания не входит в комплект.

Конструктивно прибор выполнен на двух печатных платах из фольгированного стеклотекстолита размерами 116х38 мм. Расстояние между соединяемыми платами 11 мм. Монтаж компонентов высотой до 10 мм. Обратите особое внимание на размеры полярных конденсаторов. Для «гармоничного» крепления контрольных ламп вставьте две спички между выводами ИН-14. Гребенка штырьков на плате индикатора монтируется со стороны дорожек (штыри припаиваем, затем сдвигаем пластиковую «защелку» на плату).

Раз в минуту при смене знака включается режим защиты от отравления катода лампы. В этот момент пересчитываются все символы в каждом индикаторе, что делает часы еще эффективнее.

ВНИМАНИЕ! После включения не прикасайтесь к компонентам и токоведущим дорожкам платы, цепь находится под высоким напряжением около 180В. Это напряжение необходимо для питания ножных индикаторов. Будьте внимательны и соблюдайте правило работы с высоким напряжением.

Артикул

Схема

Схема подключения

Комплект поставки
  • Индикаторы ИН-14 — 4 шт.
  • Комплект электронных компонентов — 1 шт.
  • Печатная плата — 2 шт.
  • Инструкция — 1 шт.

Что потребуется для сборки
  • Паяльник
  • Припой
  • Бокорезы

Параметр
  • Правильно собранное устройство не требует настройки и сразу начинает работать.

Меры предосторожности
  • ВНИМАНИЕ! После включения не прикасайтесь к компонентам и токоведущим дорожкам платы, цепь находится под высоким напряжением около 180В. Это напряжение необходимо для питания ножных индикаторов. Будьте внимательны и соблюдайте правило работы с высоким напряжением.

Техническое обслуживание
  • Если после включения индикатор показывает двойные значения, необходимо еще раз тщательно промыть плату, чтобы удалить остатки флюса.

Внимание!
  • Во избежание отслоения печатных проводников и перегрева элементов время пайки каждого контакта не должно превышать 2-3 с
  • Для работы использовать паяльник мощностью не более 25 Вт с колодцем — заостренный наконечник.
  • Рекомендуется использовать припой марки ПОС61М или аналогичный, а также жидкий неактивный флюс для радиомонтажных работ (например, 30% раствор канифоли в этиловом спирте или ЛТИ-120).

Вопросы и ответы
  • Добрый день. 1) Есть ли в продаже корпуса к этим часам (заготовки) 2) Есть ли в этих часах светодиодная подсветка цоколя ИН-14
    • Добрый день. 1. Чехлов нет, нужно делать свои. 2. Нет, подсветки нет.

Схема:
Скачать схему

Речь пойдет о моих новых часах на газоразрядных индикаторах ИН-8-2. Я хотел сделать эти часы, так сказать, идеальными с моей субъективной точки зрения. А именно — чтобы они были статичны, имели индикаторы с правильной пятеркой, относительно безупречный корпус и, соответственно, более-менее солидную конструкцию.

Получилось, как говорится, что получилось.

В целом неплохо. Корпус изготовлен из стеклопластика и окрашен аэрозольной краской с последующим легким напылением для придания ему характерного матового покрытия. Защитная трубка стальная. Сначала была идея отполировать, чтобы было как хром, но потом решил, что белый как-то интереснее.

Перечислим функции и возможности часов:

  • Отображение времени
  • Отображение даты при нажатии кнопки
  • RGB-подсветка индикаторов. Имеет 2 режима.

Первый — ручной выбор цвета, каждый канал настраивается отдельно, можно назначить значение ШИМ от 0 до 255 с шагом 5 единиц. Таким образом, практически любой цвет может быть настроен.

Второй режим автоматический. Цвет меняется в зависимости от времени суток по следующему закону:

По оси x отложены часы. То есть в восемь часов утра у нас горит зеленый свет, в 16 часов — синий, а в полночь — красный. В промежутках цвета меняются. Выглядит очень интересно, можно даже навскидку определить время по цвету. Для расчета значений ШИМ используются не только часы, но и минуты, поэтому цвет меняется плавно.

  • Светодиодное освещение под кузовом — светящиеся ножки. Обычные белые светодиоды. Подсветку можно использовать как ночник или просто для эстетики.
  • Возможность регулировки яркости индикаторов. Он реализован с помощью простого программного ШИМ, так как три канала уже заняты RGB-подсветкой.

Устройство достаточно простое — схема на 74НС595 и К155ИД1 (все подключено строго по даташитам, никаких «смешанных» катодов), управляет всем этим ATMEGA 8. Часы реального времени DS1307. Ключи ULN2803 для RGB и обычных светодиодов. Преобразователя нет, питается от трансформатора ТА1-127. Он имеет 4 обмотки по 28 вольт. Одна из обмоток подключена к удвоителю напряжения, затем последовательно с остальными к диодному мосту. Конденсатор около 200 вольт.

См. схему в начале поста.

Как видно из схемы, кнопок 7.

При нажатии любой из этих кнопок происходит прерывание INT0, и программа реагирует на нажатую кнопку. Для этого нужна развязка на диодах.

Первая кнопка это режим отображения — время или дата.

Вторая и третья кнопки — установка минут и часов соответственно (если часы показывают время), либо установка дня, месяца и года (если часы показывают дату). При установке минут секунды сбрасываются. Год устанавливается в месяцах.

Четвертая кнопка (в режиме отображения времени) переключает режимы подсветки. Всего есть четыре режима. 1 — ручная RGB-подсветка, нижняя подсветка выключена. 2 — автоматическая RGB-подсветка, нижняя подсветка выключена. 3 — ручной RGB, нижняя подсветка включена. 4 — автоматический RGB, нижняя подсветка включена. В режиме отображения даты этой кнопкой можно регулировать яркость индикаторов. Всего 10 градаций яркости.

Пятая, шестая и седьмая кнопки — ручная настройка RGB-подсветки. Каждый канал управляется соответствующей кнопкой. Можно назначать значения ШИМ от 0 до 255 с шагом 5. При этом само значение ШИМ высвечивается на индикаторах, и красуется там до завершения настройки, после чего нужно нажать первую кнопку, и часы вернутся в режим отображения времени.

Естественно можно полностью отключить подсветку — для этого нужно выбрать ручной режим подсветки и выставить нули для всех каналов.

RGB светодиоды питаются от 12 вольт через резисторы и переключатели на ULN2803. Конечно, яркость каналов внутри светодиода разная, поэтому нужно калибровать систему. Для этого нужно выставить одинаковые коэффициенты ШИМ и подбором резисторов или специальных констант в программе добиться белого света, без искажений в любом направлении спектра. У моих светодиодов красный канал светил гораздо слабее синего и зеленого, поэтому в программе были введены соответствующие поправочные коэффициенты.

Микроконтроллер работает на частоте 14МГц, хотя это не принципиально, можно запустить и внутренний генератор на 8МГц.

Регистры и дешифраторы подключаются по стандартным схемам.

Питание индикаторов осуществляется через резисторы 33 кОм. Далее они питаются от 200 вольт через управляющий элемент. Его можно использовать как подходящую высоковольтную оптопару, твердотельное реле, ключ оптопары и т.д. Если, конечно, не нужно регулировать яркость.

Теперь немного о процессе изготовления.

Вся конструкция размещена на двух досках. Один с регистрами и дешифраторами, другой с микроконтроллером, ключами и прочим.

Итак, платы вытравлены, одна уже впаяна. Маленькие платочки для индикаторов.

Вот индикаторы, уже распаянные на общей плате с подсветкой.

Приступаем к изготовлению корпуса — вырезаем детали из стеклотекстолита, спаиваем их между собой.

Примерка плат и деталей в кейсе.

Местами зашпаклеван холодной сваркой и зачищен наждачной бумагой.

Плата с дешифраторами и регистрами в кейсе. Припаян непосредственно к стене и к одной стойке.

Теперь пришло время обратить внимание на кнопки. Вырезал из стеклопластика небольшие рычаги, просверлил в них отверстия и надел на ось. Сама ось припаяна к стойкам на плате. Между ними также надеваются отрезки от стержня шариковой ручки.

Как видите, при нажатии на рычаг последний давит на кнопку.

Теперь укладываем плату в корпус. В нем заранее вырезаны продолговатые отверстия для рычагов.

Вот так это выглядит снаружи.\

Теперь электронную часть можно считать собранной. Снова появился макет над микроконтроллером — на нем кварц на 14 МГц и разъем для программатора. Контроллер теперь работает от этого кварца, плюс можно программировать не выдергивая контроллер из розетки.

Сначала я отделил дно, которое было припаяно ко всему корпусу, и закрепил на нем платы и все остальное. Таким образом, конструкция стала более ремонтопригодной и независимой от корпуса.

Естественно в первую очередь краску смыл растворителем.

Я стравил всю лишнюю медь, так как оказалось, что краска плохо держится на меди.

Затем к последнему были наглухо припаяны отдельные части корпуса.

Все щели, все лишние дырки и щели зашпаклевал холодной сваркой — кстати очень прочный материал. Да и сцепление со стекловолокном отличное. Словом, становится практически единым целым с исходным материалом. Слишком ровные углы также удлиняют холодной сваркой и шлифуют.

В итоге я обработал его так идеально, что на ощупь пальцами определить стыки было совершенно невозможно. Как будто он всегда был таким целым.

Итак, новый корпус перекрашен.

Теперь, на мой взгляд, все идеально.

Премия и конкурс A’ Design

Главная > Добро пожаловать
Премия и конкурс A’ Design Award and Competition направлены на то, чтобы подчеркнуть превосходную квалификацию лучших дизайнеров, дизайнерских концепций и ориентированных на дизайн продуктов во всем мире во всех творческих дисциплинах и отраслях.

Зарегистрируйтесь и отправьте свой дизайн сейчас, чтобы получить бесплатную предварительную оценку вашего дизайна.


Полная регистрация
Вы также можете использовать «Заполнить страницу регистрации с данными профиля», чтобы заполнить все данные во время регистрации.

Советы: Если вы уже зарегистрированы, нажмите здесь, чтобы войти, или вы также можете нажать здесь, чтобы сбросить пароль, если вы его забыли.

Узнать больше:
• Выбор имени
• Предварительная оценка

Полезно знать
• Регистрация и загрузка вашего дизайна для получения бесплатной предварительной оценки бесплатны, но номинация дизайна не бесплатна, вы можете выбрать номинировать дизайн позже или нет, в зависимости от вашей предварительной оценки, без каких-либо обязательств. . Зарегистрировавшись, вы также получите некоторые преимущества, такие как включение вашего имени в список World Design Index.

ИМЯ: имя [?]
ФАМИЛИЯ: фамилия [?]
ЭЛЕКТРОННАЯ ПОЧТА: будет вашим именем пользователя.
ПОДТВЕРЖДЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ: повторно напишите электронное письмо, чтобы подтвердить правильность ввода.
ПАРОЛЬ: мы зашифруем его с помощью SHA.
ПОДТВЕРЖДЕНИЕ ПАРОЛЯ: перепишите пароль для подтверждения правильности ввода.



Основная цель премии — создание возможностей для рекламы, PR и рекламы для победителей премии в области дизайна, поддерживая глобальную культуру дизайна, создавая стимулы для участников придумывать превосходные проекты для лучшего будущего. A’ Design Awards — это главный ежегодный конкурс дизайна с участием жюри, который награждает лучших дизайнеров, архитекторов, инженеров, дизайн-студий, бренды и компании, ориентированные на дизайн, со всего мира, чтобы обеспечить им известность, известность и признание.

Премия и конкурсы

A’ Design Award и конкурсы организуются и присуждаются ежегодно и на международном уровне в самых разных категориях. Каждый год проекты, ориентированные на инновации, технологии, дизайн и креативность, награждаются премией A’ Award. В то время как реализованные проекты находят возможности для публикации, выхода на новые рынки и встречи с широким кругом покупателей для своих существующих продуктов, организация также помогает творческим умам и стартапам встречаться с деловыми людьми для реализации своих идей продукта.

Премия и конкурс A’ Design Award и конкурс имеют очень хорошо разработанную методологию выбора лучших проектов с использованием строгих критериев оценки, процессов слепого оценивания, нормализации оценок, перекрестного сопоставления и многого другого, чтобы награждать только лучших дизайнеров и фирмы, которые действительно заслуживают особого признания. Жюри премии A’ Design состоит из академиков, профессионалов, представителей предприятий и фокус-групп и следует строгим правилам, чтобы обеспечить справедливую и этичную оценку.

Логотип A’ Design Award & Competition, присуждаемый международными экспертами, пользуется доверием во всем мире и обозначает проверенное временем качество дизайна. Компании и дизайн-студии используют свою победу в конкурсе A’ Design Award как видимый символ в своих коммуникациях. Для потенциальных клиентов логотип лауреата премии A’ Design Award является ориентиром при поиске лучших дизайнов и креативных услуг на рынке. Узнайте о преимуществах здесь.

Участие в конкурсе A’ Design Award & Competition демонстрирует стремление к инновациям, перепроектированию, переосмыслению и мужество сравнивать себя с другими в соревнованиях. Целью A’ Design Award является выделение, реклама и поддержка хорошего дизайна, а также предоставление победителям широкой и интенсивной рекламы, известности и престижа.

Подробнее:
• Посмотреть победителей премии A’ Design Award можно здесь, а фотогалерею — здесь.
• Пожалуйста, ознакомьтесь также с нашей презентацией или наградой в цифрах.
• Чтобы получить бесплатную предварительную оценку ваших дизайн-проектов, зарегистрируйтесь сегодня.

Премия «Откройте для себя дизайн». Узнайте больше о нас и о награде. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами после прочтения часто задаваемых вопросов и проверки карты сайта.


Премия A’ Design
Лауреаты премии и конкурса A’ Design Award & Competition получают известность, престиж, признание, авторитет, публичность и международную известность, в дополнение к всеобъемлющему и обширному набору победителей, который включает в себя все, что вам потенциально может понадобиться, чтобы отпраздновать успех победы в номинации A’. Награда за дизайн. Ниже приведен список предметов, которые получают награду «A’ Design Prize». Нажмите на ссылку, чтобы узнать больше.

Победители получают следующее:

• Широкая PR-кампания
• Подготовка пресс-релиза
• Распространение пресс-релиза
• Сообщено в журналы
• Сообщено в блоги
• Информационный бюллетень
• Наградной трофей
• Сертификат победителя
• Сертификат выставки
• Значки победителей
• Логотип конкурса
• Знак «Хороший дизайн»
• Сертификат участника
• Распространение контента: IDNN и DXGN
. • Статистика соревнований
• Бланк результатов
• Публикация ежегодника
. • Приглашение на торжественный вечер
• Ежегодный ежегодник
• Физическая выставка избранных проектов
• Комментарии жюри
• Услуги победителя
• Возможность продажи победивших дизайнов
• Список продаж победивших продуктов
• Включение в рейтинг дизайнеров
• Включение в мировой рейтинг дизайна
• Доказательство создания документа
• Руководство победителя
• Включение в деловую сеть
• Маркетинг и консультирование
• Приглашение в клубы Prime
• Платформа для прессы
• Перевод на 20+ родных языков

Призеры (не победители) Получают:

• Оптимизация отправки
• Предварительные проверки
• Сертификат участника, занявшего второе место
• Включение в рейтинг дизайнеров
• Включение в бизнес-сеть
• Доказательство создания документа

участников (не победители) получают:

• Оптимизация отправки
• Предварительные проверки
• Сертификат участника
• Включение в бизнес-сеть
• Комментарии жюри
• Доказательство создания документа

Регистранты получают:

• Включение во Всемирный индекс дизайна
• Бесплатная предварительная оценка

См. также :

• Услуги победителя
• Инструкции по входу
• Методология и принципы
• Преимущества для победителей
• Преимущества для брендов, предприятий и компаний
• Преимущества для дизайнеров, архитекторов и художников
• Преимущества для ученых, университетов и учреждений
• Преимущества для стран, торговых организаций и НПО




ПРЕИМУЩЕСТВА
ПРИЗ ЗА ДИЗАЙН
УСЛУГИ ПОБЕДИТЕЛЯМ
PR Кампания
Пресс -релиз
СМИ.

МЕТОДОЛОГИЯ
ЖЮРИ ПРИСУЖДЕНИЯ ДИЗАЙНА
ПРЕДВАРИТЕЛЬНАЯ ОЦЕНКА
СИСТЕМА ГОЛОСОВАНИЯ
КРИТЕРИИ ОЦЕНКИ
МЕТОДОЛОГИЯ
ПРЕИМУЩЕСТВА ДЛЯ ПОБЕДИТЕЛЕЙ1351 ПОДТВЕРЖДЕНИЕ СОЗДАНИЯ
СОДЕРЖИМОЕ НАБОРА ПОБЕДИТЕЛЯ
ЯРМАРКА СУДЕЙСТВА
ЕЖЕГОДНИК НАГРАД
ТОРЖЕСТВЕННЫЙ ВЕЧЕР НАГРАЖДЕНИЯ
ВЫСТАВКА НАГРАД

Внесение записи
Инструкции по записи
Регистрация
Все категории

Плата и даты
Дальнейшая политика сборов
Сделание платеж
Методы оплаты
Даты и сборы

Тренда и отчеты
Trends
Отчеты дизайнерских отчетов
.1351

О НАС
НАГРАД
НАГРАД В ЦИФРАХ
ДОМАШНЯЯ СТРАНИЦА
ОТМЕЧЕННЫЕ НАГРАДЫ ДИЗАЙНЫ
ДИЗАЙНЕР ГОДА
МУЗЕЙ ДИЗАЙНА
PRIME CLUBS
КАРТА САЙТА 003 9511 РЕСУРСЫ

Рейтинги
Рейтинги дизайнеров
World Design Rankings
Классификации дизайна
Популярные дизайнеры

Корпоративные
Привлечь
Спонсор Award
Преимущества для спонсоров
Impressum 9.

ПРЕССА
ЗАГРУЗКИ
ПРЕСС-КИТЫ
ПРЕСС-ПОРТАЛ
СПИСОК ПОБЕДИТЕЛЕЙ
ПУБЛИКАЦИИ
РЕЙТИНГ
ПРИЕМ ЗАЯВОК
ОБЪЯВЛЕНИЕ О РЕЗУЛЬТАТАХ

СВЯЗАТЬСЯ С НАМИ
СВЯЗАТЬСЯ С НАМИ
ПОЛУЧИТЬ ПОДДЕРЖКУ

SM5CBW — Tubedata

SM5CBW — Tubedata
Трубки дисплея и счетчика

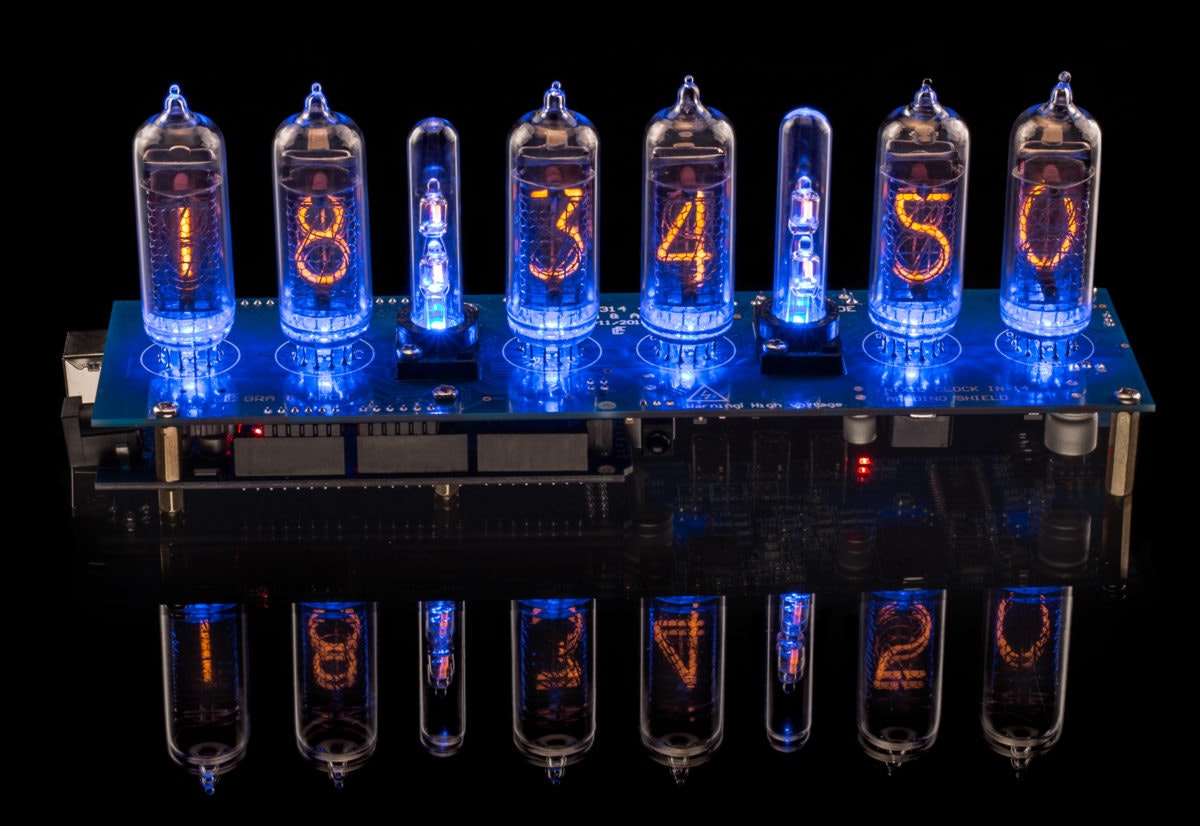

Эти трубки используются для отображения цифр, символов или знаков на часах, счетчики частоты, цифровые мультиметры, компьютерная периферия и т. д.

Их можно разделить на четыре категории в зависимости от принципа действия.1. Газ заполнен (неоновый) разрядные устройства, состоит из анода в виде полуцилиндра или сетки. катоды имеют форму цифр, букв или других знаков. При определенном напряжении между анодом и катодом будет разряд, в результате чего появится оранжевый свечение вокруг катода. Они расположены для бокового или верхнего обзора. Некоторые трубки имеют красный покрытие для улучшения контраста. Эти трубки иногда называют трубками Никси. Никси — это товарный знак Burroughs Corp.

2. Нумитрон — прибор от RCA с семью нитями накала, образующими семисегментную цифру. Это работает от низкого напряжения (5В).
3. Трубка дисплея электронного луча. Единственный трубка, которую я нашел, это трубка Телефункена. ХМ1000.
4. Вакуумные флуоресцентные дисплеи (ЧРП). Новое устройство построено по принципу триода.
5. Микропроцессорное управление ЭЛТ. Другое применение для (старых) ЭЛТ

1A: Выброс газа трубы — вид сбоку:
Burroughs B7971

Большой пятнадцатисегментный индикатор который может отображать символы A-Z, цифры и т. д.
ИТТ ГС-17А

Только с некоторыми знаками.
Родан MG-17G

 семисегментная газоразрядная трубка. Высота персонажа 10 мм.
Burroughs NL7037

Гигантский Никси с цифрами высотой 50 мм.

ЗМ1000

Маленькая трубка, показывающая 0-9. Цифры высотой 14 мм.
ЗМ1001

Малая трубка для цифровых вольтметров
ЗМ1002

Малая трубка для счетчиков частоты
ZM1040

  от Филипс и другие. Цифры высотой 30 мм.

Данные по другим трубам для вида сбоку:
ZM1005   ZM1010 ZM1011   ZM1012 ZM1013 ZM1014
ZM1030 ZM1031 ЗМ1032  ЗМ1033 ZM1080   ZM1081
ZM1100   ZM1162 ЗМ1174  ЗМ1175 ZM1176 ZM1177
ZM1230 ZM1310 ZM1320  ZM1325
Z566M Z568M Z570M Z573M Z574M Z590M Z870M
1B: Газоразрядные трубки — вид сверху
ЗМ1020 и ЗМ1022
ЗМ1021 и ЗМ1023
ЗМ1024 и ЗМ1025
ЗМ1028

ЗМ1180 и ZM1182

Цифры 15 мм.
ZM1181 и ZM1183

символы.

Берроуз B6091

цифр 0-9.

Берроуз B5971.

 Тринадцать сегментов Индикатор, который может показать многое.

CD13

Миниатюрная русалка
CD16

СТЦ G10/200E

Русский ИН-1


Берроуз HB105 «Пикси»


Другие трубки для вида сверху:
З560М


1С: Газоразрядные трубки — многозначные
ЗМ1200 — ZM1202 — ZM1204 — ZM1206

Philips Pandicon, индикаторная трубка с 14, 12, 10 или 8 цифр, предназначенных для мультиплексная работа в электронном настольные калькуляторы. На каждом конце имеется по одному 17-контактному разъему. Цифры высотой 10 мм.
2: Лампы нумитрон

RCA DR2110

3. Электронно-лучевые индикаторные трубки

Телефункен XM1000

4. Вакуумные флуоресцентные дисплеи (VFD)

Хоть и не старомодный аппарат, думаю подарить стоит так как он основан на старом вакуумном триоде.

5. ЭЛТ 9 с микропроцессорным управлением0281

Дэвид Форбс сконструировал эти «Часы осциллографа», которые используют ЭЛТ в качестве устройство отображения, которое управляется крошечным микрокомпьютером. Цифры образованные кругами, дугами и линиями. Пиксели не используются. Люминофор ЭЛТ защищен от выгорания перемещением отображение незаметно медленно на небольшом расстоянии по осям X и Y.
Нажмите на картинку для получения дополнительной информации.
6. Счетчик отклонения балки

E1T/6370
7. Счетные трубки
Эти трубки сочетают в себе функцию счетчика и дисплейное устройство.

ГК10Б/З303К

ГК10/4Б

ГК10/Д
8. Селекторные трубки
Эти пробирки работают так же, как счетчики пробирок за исключением того, что все катоды имеют отдельные контакты.
GS10C
Z502S

GS10D


ГС10Х

. . Z504S
Z505S

9 . Регистрационные трубки
GR10 . . .

Часы Heathkit

GC-1005 был первым в серии сетевых Часы с дисплеем Panaplex от Heathkit, представленные в 1973.
ЧАСЫ IC

Время хранится от Интегральная схема PAA Mostek MK5017. У 5017 было несколько вариантов (MK5017AA, MK5017P и MK5017A), но всегда был 24-контактным двухрядный пакет (DIP). Это был номер детали Heathkit 443-601.

ДИСПЛЕЙ

В часах используются три газовых разрядника Sperry (Beckman) SP-352 с двузначным разрядом. дисплеи. Эти дисплеи со временем разрушаются — вы можете прочитать больше о что здесь . Дисплеи были разработаны подходит для соответствующих розеток, CS-352. Хотя и не используется GC-1005, Dionics производила такие микросхемы, как DI-770 (DI-770N) и DI-297 (DI-297N). которые могли управлять этими дисплеями Panaplex.

МЕРЦАНИЕ

Этим часам уже четыре десятилетия, и есть одна общая проблема, которая появляется «мерцание» на дисплее, особенно когда Отображается цифра «1». Замена старых дисплеев SP-352 на новые похоже решил проблему, однако появилась некоторая дополнительная информация в Бюллетень технического обмена Heath 1973 .


Измените R204 с 8,2К на 15К.
Изменить C201 со 100 пФ на 30 пФ

После внесения этих изменений убедитесь, что функция набора минут продвигается вперед. минуты как обычно, то есть; 1-2-3-4-5 и т. д. Если минуты идут вперед 1-3-5-7-9 затем меняем R204 на 18к или чуть выше до минут продвигаться должным образом.

Лучшей проверкой мерцания является установка часов на 1:11 и наблюдение в темная комната.


Читатели также написали о своем опыте.
Только что наткнулся на ваш сайт и получил некоторую информацию о мерцании проблема, которую вы описываете. У меня была такая же проблема с мерцанием дисплея на моем GC-1005. Я видел мерцание при отображении «1» или «7». Замена дисплеев не решила проблему. Смена мультиплексора схема синхронизации с микросхемой часов Mostek сделала свое дело. Для R204 я использовал 18k, а для C201 я использовал 22pf. Поэкспериментируйте с этими значениями, и я Держу пари, вы можете заставить 1/7 перестать мерцать.

Проверяя вашу веб-страницу на Heathkit Clocks, я хотел пройти мимо некоторую информацию, которую вы можете или не можете уже знать.

Недавно я наткнулся на GC-1092D с проблемой мерцания дисплея.

Я также наткнулся на бюллетень службы Heathkit относительно времени отображения. и RC-комбинация 18K + 30pF к микросхеме часов MK5017.

Изменение C208 в моем GC-1092D с 50 пФ на 30 пФ слюдяной колпачок решает проблема с мерцанием.

ДРУГИЕ ПРОБЛЕМЫ С ДИСПЛЕЕМ
Другие проблемы с отображением включают частичную подсветку, например, минуты и здесь видно десятки минут. У этих конкретных часов может быть плохой MK5017, так как он иногда «сходит с ума» и показывает минуты и секунды, которые не по порядку (непоследовательно). Иногда это приводит к секундам которые больше 59. Интересно, что часы в конечном итоге восстанавливаются и показывает правильное время.
КАТАЛОГ

Нажмите здесь , чтобы увидеть реклама подобных часов из каталога Heathkit 1975 года.

[Эта статья появилась в апрельском номере 1973 г. журнала Popular Electronics .]
HEATHKIT MODEL GC-1005 ЦИФРОВЫЕ ЭЛЕКТРОННЫЕ ЧАСЫ

Судя по стрелкам наших старых настенных часов, было без четверти девять. когда мы прибыли в офис, чтобы начать рабочий день. Это путь большинство из нас «читает» время — после интерпретации того, что подразумевается под различные положения стрелок на циферблате, мы помещаем количество минут до или после первого часа и последующих часов, вообще забыв про секунды. Но с новой породой цифровых электронных часов с числовым считыванием на рынке, один из них вынужден правильно указывать время. Итак, взглянем на наш Heathkit Цифровые часы модели GC-1005 сказали нам, что наше фактическое время прибытия было точнее 8:45:36 утра.

Рассказать время цифровым методом на самом деле не сложнее, чем это было, чтобы сказать время «по рукам». Как только человек преодолеет начальный неудобно отображать время в часах, минутах и ​​секундах в таком порядке сказать время легко. Это также быстрее, потому что вы не нужно интерпретировать, что означают числа.

Цифровые часы Heath GC-1005 можно использовать в любой комнате дома или офис. Для тех районов, где время чтения на расстоянии является нормой, показания — газоразрядные 7-сегментные Sperry Rand SP-352 единицы, чьи очень большие цифры хорошо различимы на расстоянии 25 футов и более. Уникальная функция будильника делает часы идеальными для использование спальни.

В собранном виде часы полностью заключены в пластиковый корпус. с имитацией орехового дерева и черными торцевыми панелями. Передняя панель содержит полноразмерный фильтр считывания, за которым находятся индикаторы «утра/после полудня». индикатор и шесть числовых индикаторов, расположенных попарно на часах, минуты и секунды.

Габаритные размеры корпуса составляют 7 дюймов × 5 дюймов × 2-1/2 дюйма. и весит всего 3 фунта. Розничная цена комплекта с завода в Бентон-Харборе, штат Мичиган, составляет всего 54,95 доллара, что делает его, пожалуй, самым дорогие сложные цифровые электронные часы вокруг.

Технические детали. Все цифровые логические функции часы выполняются внутри одного из самых сложных и изощренных Чипы часов MOS/LSI в настоящее время доступны. Эта единственная 24-контактная микросхема может быть предварительно запрограммировано извне для обеспечения 12- или 24-часового времени формат и разрешить часам использовать линию с частотой 50 или 60 Гц. частоты мощности, в зависимости от того, установлены ли определенные перемычки. установлен на печатной плате. Помимо обычного подсчета и расшифровки функции, выполняемые всеми часами, микросхема БИС также имеет встроенную стробоскопическая или мультиплексная схема для дисплея и программируемая цепь сигнализации.

Цепь сигнализации рассчитана на работу в 24-часовом рабочем цикле. (два 12-часовых цикла, если плата подключена на 12-часовой формат времени), звучащий только один раз в течение заданного 24-часового периода. Уникальной особенностью этой схемы сигнализации является функция «сна», которая позволяет пользователю управлять подпружиненным ползунковым переключателем, чтобы отключить тихий «бип» будильника в течение 7 минут, после чего будильник снова звуки. Переключатель сна можно использовать так часто, как это необходимо в течение одного часа после первоначального звучания будильника.

Использование одной микросхемы LSI для выполнения всей цифровой логики функций в часах сводит к минимуму количество дискретных компонентов нужно 21 транзистор, 12 диодов, горсть муфты и фильтрующие конденсаторы и около шести десятков смещающих и падающих резисторы. Семь транзисторов используются для стробирования сегментов. всех показаний одновременно. Двенадцать других стробируют показания ступени и обеспечивают высоковольтную изоляцию микросхемы БИС. Другая транзистор используется для управления динамиком будильника, а последний используется в цепи сигнализации.

Шесть ползунковых переключателей предназначены для управления всеми будильниками и временем. функции настройки. На задней панели расположены кнопки ВКЛ./ВЫКЛ. СИГНАЛИЗАЦИИ и SNOOZE ALARM переключается в легкодоступном месте. Чем меньше используется TIME-HOLD, ALARM-SET, MINUTES SET-AHEAD и HOURS SET_AHEAD все переключатели расположены в нижней части шкафа.

Общие комментарии. Наша цифровая электроника Heathkit Model GC-1005 часы пришли в комплекте. Имея в прошлом комплекты часов построенный на множестве интегральных схем и печатных плат, мы ожидали долгое, утомительное время сборки комплекта. Однако нам было приятно с удивлением обнаружил, что это был один из самых простых наборов в нашем опыте. После просмотра руководства по сборке/эксплуатации, прилагаемого к комплект и отметив, как мало деталей нужно было установить всего на два печатные платы (одна для блока считывания, другая для логика и блок питания), нам не терпелось приступить к работе. Итак, примерно в 4-1/2 часа, наши часы были готовы к кислотному тесту. Сборка комплект не представлял особых проблем, за исключением того, что требовался чип MOS/LSI. особое обращение, чтобы избежать повреждения из-за статического электричества.

Когда мы впервые подключили сетевой шнур часов к розетке переменного тока, дисплей показал все 8, нормальное состояние для правильного рабочие часы такого типа. (Все 8 также появляются, когда мощность был прерван на часы более чем на несколько секунд, чтобы сообщить пользователя, чтобы сбросить время.) Как только мы узнали, что с часами все в порядке, мы быстро устанавливаем его на нужное время с помощью TIME-HOLD, Переключатели MINUTES SET-AHEAD и HOURS SET-AHEAD. Мы также установили тревоги с помощью переключателя ALARM-SET. Все работало без заминка.

Как работают атомные часы Galileo

Приложения

16962 просмотров 42 лайков

Для корректной работы спутниковой навигационной системы необходимо, чтобы сигналы, транслируемые спутниками, передавались синхронно. Для этого на спутниках установлены очень стабильные часы.

Спутники Galileo оснащены часами двух типов: рубидиевыми атомными стандартами частоты и пассивными водородными мазерами. Стабильность рубидиевых часов настолько хороша, что они теряют всего три секунды за миллион лет, в то время как пассивный водородный мазер еще более стабилен и теряет только одну секунду за три миллиона лет. Однако такая стабильность действительно необходима, поскольку ошибка всего в несколько наносекунд (миллиардных долей секунды) в измерениях Galileo приведет к ошибке позиционирования метров, которая будет неприемлемой.

Атомные часы работают как обычные часы, но их отсчет времени основан не на колеблющейся массе, как в маятниковых часах, а на свойствах атомов при переходе между различными энергетическими состояниями.

Атом при возбуждении внешним источником энергии переходит в более высокое энергетическое состояние. Затем из этого состояния он переходит в более низкое энергетическое состояние. При этом переходе атом высвобождает энергию с очень точной частотой, характерной для данного типа атома. Это как подпись для типа используемого материала. Все, что нужно для создания хороших часов, — это способ обнаружения этой частоты и использования ее в качестве входных данных для счетчика. Это принцип работы атомных часов.

Переходы между энергетическими состояниями могут происходить путем выделения или поглощения энергии на оптических или микроволновых частотах. Атомная секунда соответствует 9 192 631 700 импульсам частоты энергии, обнаруженной при переходе изотопа цезия 133 при подходящем возбуждении.

Рубидиевые часы

Рубидиевые часы

Рубидиевые часы Galileo состоят из атомного резонатора и связанной с ним управляющей электроники. Внутри атомного резонатора находится рубидиевая паровая ячейка. Атомы находятся в газообразном состоянии при высокой температуре. Для возбуждения резонанса атомы ячейки возбуждаются в более высокое состояние светом рубидиевой газоразрядной лампы, расположенной на одном конце атомного резонатора. На другом конце резонатора находится фотодиод, который определяет количество света, прошедшего через ячейку.

После возбуждения атомы распадаются в более низкое состояние. Из этого состояния атомы возвращаются на промежуточный уровень путем подачи в резонатор микроволновой энергии на заданной частоте. Переход на промежуточный уровень происходит только в том случае, если частота точно соответствует той, которая связана с этим переходом. Когда атомы находятся в промежуточном состоянии, поглощение света максимально.

Выход фотодиода подключен к схеме управления, которая регулирует микроволновую частоту. Правильная частота поддерживается путем настройки источника микроволн для получения максимального поглощения света. Резонанс поддерживается за счет энергии рубидиевой лампы, так как атомы в промежуточном состоянии снова возбуждаются в более высокое состояние, а затем распадаются до более низкого состояния, с которого весь процесс начинается снова.

Водородные мазерные часы

Водородные мазерные часы

Пассивные водородные мазерные часы Galileo также состоят из атомного резонатора и связанной с ним управляющей электроники. В этих часах небольшая бутыль для хранения подает молекулярный водород в газоразрядную лампу. Здесь молекулы водорода диссоциируют на атомарный водород. После диссоциации атомы попадают в резонансную полость, проходя через коллиматор и магнитный селектор состояний. Этот селектор магнитного состояния используется для того, чтобы позволить только атомам желаемого энергетического уровня войти в резонатор. Здесь атомы заключены в кварцевую накопительную колбу. Оказавшись в этой накопительной колбе, атомы водорода имеют тенденцию возвращаться к своему «фундаментальному» энергетическому состоянию, излучая при этом микроволновую частоту.

Эта частота определяется схемой опроса, которая фиксирует внешний сигнал на «естественном» переходе атомов водорода. Блокировка происходит, когда инжектируемая частота совпадает с резонансной частотой атомов; это соответствует усилению микроволнового сигнала.

Резонансная частота микроволнового резонатора составляет примерно 1,420 ГГц.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
