Китайский частотомер на pic16f628a описание. Многофункциональный частотомер на PIC16F84A
Этот цифровой частотомер разработан на основе моей старой конструкции Частотомер — цифровая шкала с LCD (ЖКИ) . Прототип был изготовлен в далеком 2001 г., с тех пор его повторили и до сих пор используют многие радиолюбители. Несмотря на то, что за прошедшие годы появилось много новых разработок, прибор ничуть не устарел и по совокупности параметров вполне может конкурировать с любым современным частотомером своего класса.
А вернулся я к нему по одной простой причине. Дело в том, что LCD индикатор KO-4B, который я использовал, в настоящее время снят с производства и приобрести его очень сложно. А у меня возникла необходимость изготовить еще один экземпляр этого частотомера. Можно, конечно, собрать аналог индикатора на LED и AVR, но это как-то очень уж нерационально.
В общем, появилась новая разработка. В частотомере я использовал самый распространенный
в настоящее время символьный индикатор Wh2601A — 16 символов в 1 строке производства фирмы Winstar,
но можно использовать и LCD индикатор 16 символов в 2 строки.
Кроме того, за прошедшие годы радиотехника существенно продвинулась в сторону высоких частот. Поэтому я увеличил разрядность математики в программе, что позволило поднять верхнюю границу измеряемых частот до аппаратного предела, определяемого быстродействием PIC и внешнего СВЧ делителя. Быстродействие PIC, кстати, тоже выросло. Если внутренний счетчик PIC16F84 работал до частот, не более 40…45 МГц, то в современном PIC16F628A он уверенно считает до 90…95 МГц. Если использовать внешний СВЧ делитель на 256, верхняя измеряемая частота может быть более 20 ГГц!
Как и прототип, этот частотомер может быть использован как универсальный измерительный прибор
или в качестве цифровой шкалы связной и радиоприемной аппаратуры всех типов. С прибором можно
использовать до трех внешних делителей с различными коэффициентами деления в пределах 2…256.
Номер подключенного в данный момент делителя определяется автоматически.
При использовании частотомера в качестве цифровой шкалы в его энергонезависимую память можно записать до 3 значений промежуточных частот в диапазоне от 0 до 1 ГГц. Их значения вводятся с точностью до 10 Гц и в любой момент могут быть изменены пользователем с помощью 3-х кнопок, расположенных на передней панели прибора.
В частотомере предусмотрена возможность программной калибровки, что позволяет использовать любые кварцевые резонаторы в диапазоне 2…20 МГц. Значения всех промежуточных частот, коэффициенты деления используемых внешних делителей, а также калибровочные константы могут изменяться пользователем без применения каких-либо дополнительных устройств. Принцип действия частотомера классический: измерение количества импульсов входного сигнала за определенный интервал времени.
Принципиальная схема прибора показана на рис.1. При использовании указанных на схеме деталей входной
формирователь имеет полосу пропускания 1 Гц…100 МГц, входное сопротивление 500 ком и чувствительность
около 100 МВ.
Управление частотомером — цифровой шкалой осуществляется с помощью 3-х кнопок SB1 … SB3, размещенных на передней панели. Они служат для переключения времени измерения. При нажатии на SB1 включается предел 0,1 сек, а при нажатии на SB2 или SB3 — 1 cек или 10 сек соответственно.
С помощью этих же кнопок можно ввести коэффициенты деления до 3-х используемых с прибором делителей. Это может оказаться полезным при проведении измерений в широком диапазоне частот. Например, первый делитель работает в диапазоне 500 МГц…2 ГГц, а второй — 30 МГц…500 МГц и они имеют разный коэффициент деления. При смене делителя прибор автоматически будет учитывать смену его коэффициента деления при расчете показаний.
Для калибровки прибора достаточно просто ввести истинную частоту генерации кварца. В любительских
условиях наибольшей точности можно добиться, если измерить ее с помощью
SDR приемника .
Достаточно поднести антенну приемника к кварцу. При этом влияние на частоту генерации кварца
минимально, и точность измерения может достигать +/- 1 Гц, если приемник предварительно откалибровать
по сигналам радиостанций, вещающих на эталонных частотах.
Долговременная точность и стабильность показаний будут определяться стабильностью частоты кварцевого генератора. Конечно, нельзя требовать от внутреннего генератора PIC контроллера «суперпараметров». Но ведь для любительских целей они чаще всего и не нужны. Однако, если необходима высокая точность измерений и долговременная стабильность, в качестве опорного лучше использовать внешний термостатированный генератор.
Более подробно особенности наладки и работы с прибором, а также методика калибровки описаны в подробном описании.
Идея сделать этот частотомер возникла после приобретения в магазине радиодеталей радиолюбительского набора, состоящего из пластмассового корпуса размерами примерно 120x80x30 мм с отсеком для «Кроны», окном для индикатора и установленной в него макетной печатной платой «решето». Вот на этой основе и был собран этот прибор.
Частотомер измеряет частоту до 100 МГц, чувствительность входа 30 мВ, входное сопротивление 500 кОм. Построен он на основе микроконтроллера PIC16F628A и жидкокристаллического модуля типа 1601.
Сигнал, частоту которого нужно измерить, поступает на входной разъем Х1. Конденсатор С1 служит для удаления из постоянной составляющей общего поступающего на вход. Резисторы R2 и диоды VD1-VD2 создают ограничитель, который ограничивает величину амплитуды входного сигнала и поэтому частотомер без переключений входа может измерить частоты сигналов от 0,03 до 50V.
Входной усилитель двухкаскадный на транзисторах VT1 и VT2. Полевой транзистор на входе позволяет получить высокое входное сопротивление.
Это хорошо, так как вход частотомера будет минимально воздействовать на схему, частоту на которой он измеряет. При измерении частоты настройки контуров можно еще больше снизить влияние на контур, если на конце щупа сделать конденсатор малой емкости и уже через него подключать к контуру. Второй каскад — на биполярном транзисторе VT2.
Оптимальный режим работы усилителя устанавливается экспериментально подбором сопротивления резистора R4 по наилучшей работе (измеряя частоту сигналов разной формы с выхода функционального генератора нужно выбрать оптимальный режим).
Тактируется микроконтроллер кварцевым генератором на резонаторе Q1 (4 МГц).
На выходе жидкокристаллический модуль типа 1601. Резистором R7 можно регулировать контрастность знаков. Питается схема напряжением 5V, поступающим с интегрального стабилизатора А1. S1-выключатель питания, источник питания гальваническая батарея G1 напряжением 9V.
- 28.09.2014
Данный приемник работает в диапазоне 64-75 МГц и имеет реальную чувствительность 6 мкВ, выходную мощность 4 Вт, диапазон ЗЧ — 70…10000Гц, КНИ не более 1 %. При этих параметрах приемник имеет размеры 60*70*25 мм. Приемный тракт собран на КС1066ХА1(К174ХА42) по стандартной схеме. Антенна — провод длиной около метра, сигнал от …
- 29.09.2014
Схема выполнена на двух микросхемах ТВА1208. В основе лежит схема трансивера, напечатанная в Л,1, но этот тракт работает с промежуточной частотой 500 кГц, что, конечно несколько снижает eгo характеристики, но позволяет использовать готовый, нacтpoeнный на заводе электромеханический фильтр.
- 20.09.2014
Классификация магнитных материалов Магнитные материалы находят самое широкое распространение в электротехнике, без них в настоящее время немыслимы электрические машины, трансформаторы, электроизмерительные приборы. В зависимости от применения к магнитным материалам предъявляются различные, подчас противоположные, требования. По признаку применения магнитные материалы классифицируются на две большие группы: магнитомягкие магнитотвердые Рассмотрим кратко их характеристики. …
- 10.12.2017
На рисунке показана схема простого высоко чувствительного акустического выключателя, который управляет нагрузкой при помощи реле. В схеме используется электретный микрофон, при использовании ECM микрофона необходимо использовать резистор R1 сопротивление от 2,2 кОм до 10 кОм. Первые два транзистора представляют собой предварительный микрофонный усилитель, R4 С7 в схеме устраняют нестабильность усилителя.
Принципиальная схема частотомера
Микроконтроллер PIC16F628A служит для того, чтобы выполнить всю работу без каких-либо дополнительных микросхем. На 16F628A 16 I/O выводов, два из которых используются для кварцевого генератора, один предназначен для ввода сигнала, а другой может быть использован только для ввода, что дает нам только 12 полезных I/O контактов. Решение — поставить транзистор, который открывается при выключении всех других цифр.

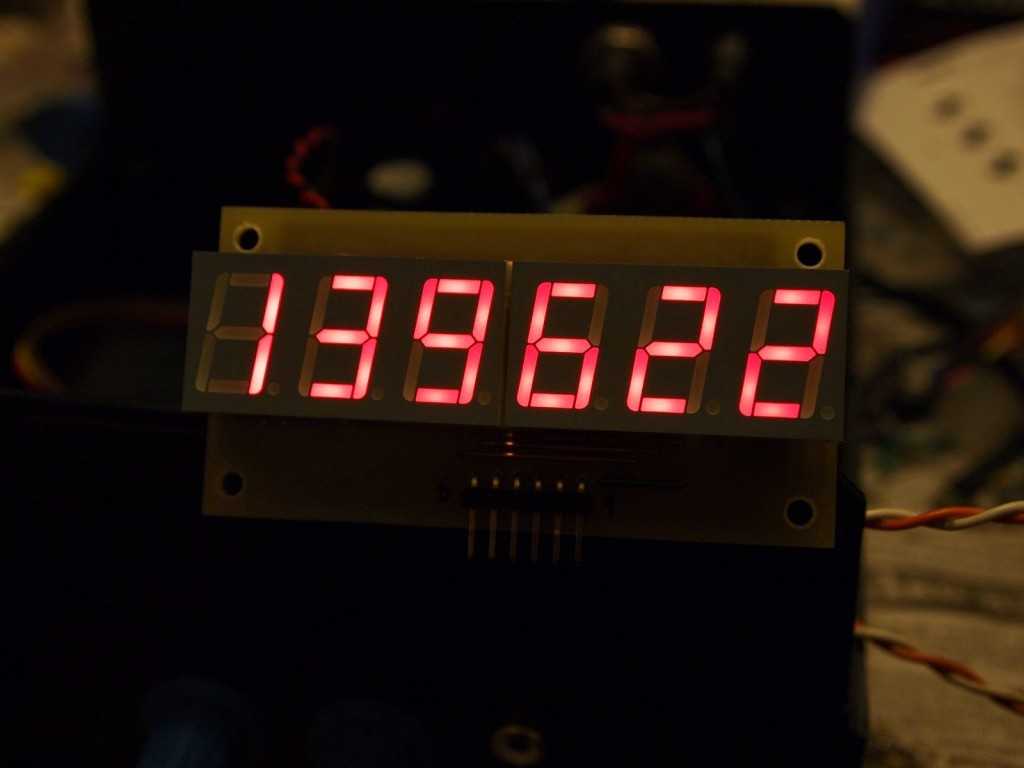

Светодиодный 7-сегментный дисплей, используемый здесь, с общим катодом типа BC56-12SRWA. Когда все сигналы находятся на высоком уровне, транзистор Q1 открывается и переключается на первой цифре. Ток для каждого сегмента составляет около 7 мА.
Вся схема частотомера потребляет тока порядка 30 мА в среднем. Микроконтроллер использует свой внутренний 4 MHz генератор для тактирования CPU. А внешний кварцевый генератор с частотой 32768 Hz нужен для установки 1 второго временного интервала. Tmr0 используется для подсчета входного сигнала на выводе RA4.
В качестве входного сигнала нужно будет 5 вольт прямоугольного вида. Сам частотомер может измерять до 1 мегагерца, что более чем достаточно для любительских проектов. Это сделано для удобства, так как счетчик может достигать показаний 999999 Гц — и ничего переключать не нужно. Меряем хоть 11 герц, хоть 139,622 килогерц.
В общем если у кого есть желание повторить этот проект самим, вот файлы . Плата в архиве немного отличается от той, что на фотографии, были позже сделаны некоторые оптимизации. А программный код открыт — можно его при умении оптимизировать.
Является одним из наиболее важных измерительных инструментов в лаборатории радиолюбителя и ремонтника электрооборудования, естественно после вольтметра и тестера. Большинство схем работают очень хорошо, но верхний предел измеряемых частот иногда оказывается слабоват. Современная приёмо-передающая электроника требует частотомер, способный брать более гигагерца. Про такой прибор мы сейчас и поговорим. Клик по схеме для её увеличения.
Электрическая схема частотомера на МК PIC16F870
Этот цифрвой ЖК частотомер обладает очень высокой скоростью измерения, его очень легко собрать и использовать. Счетчик чисел выполнен на основе ЖК-дисплея на 2 строки по 16 символов. Был использован
Частотомер может измерять частоту вплоть до 2,5 ГГц . Это стало возможным благодаря предделителю на LMX2322 . Данная специализированная микросхема по даташиту берёт 2,5 ГГц с высокой чувствительностью.
|
Печатная плата частотомера показана на рис. 2…5. Индикатор HG1, кнопки SB1…SB3
и светодиоды индикации предела HL1…HL3 размещаются со стороны монтажа.
Переключатели SA1…SA5 могут быть установлены как со стороны деталей, так и со стороны
монтажа. Налаживание частотомера заключается в установке тока транзисторов VT1, VT2 около 5ма. Его выставляют, подбирая R2. Напряжение на коллекторе VT2 должно быть примерно +3,6в. Затем резистором R8 добиваются максимальной чувствительности прибора на высоких частотах. Напряжение на коллекторе VT3 должно быть при этом около 2,5в.
После изготовления и проверки работоспособности
частотомера необходимо выставить все необходимые значения его параметров. Они
устанавливаются в сервисном режиме кнопками SB1 . Если один или несколько из переключателей SA1…SA4 для первого варианта или SA1…SA3 для второго варианта, замкнуты, на индикаторе появляется номер включенной ПЧ и ее знак (стилизованный + или -). Выбор знака производится SB1 или SB2, нажатие SB3 подтверждает выбор и на индикатор выводится значение ПЧ, которое можно изменять, нажимая опять же SB1 или SB2. Скорость изменения будет увеличиваться в зависимости от времени нажатия на кнопку, т.е. чем дольше держать нажатой кнопку, тем быстрее будут изменяться показания. Цена младшего разряда 100Гц. Подтверждение выбора аналогично предыдущим режимам — нажатие SB3. После этого на индикаторе появляются символы «———-«. Если не нажимать ни одну из кнопок, примерно через 3 сек прибор перейдет в режим измерения с вновь выбранными параметрами. Для входа в режим калибровки следует в течение этих 3-х секунд нажать кнопку SB3.
Процесс калибровки в данной конструкции предельно упрощен. Частотомер способен работать практически с любым кварцевым резонатором, однако оптимальным является значение около 4МГц. На меньшей частоте снижается быстродействие PIC контроллера, а повышение тактовой частоты увеличивает потребляемый ток, не давая особых преимуществ. Следует учитывать, что в этой схеме кварц возбуждается на частоте параллельного резонанса, а на отечественных кварцах обычно указывается частота последовательного резонанса, которая может отличаться на несколько килогерц. Для некоторых импортных кварцев желательно включить резистор 470 ом в разрыв цепи между выводом 15 PIC и точкой соединения C10, C11, ZQ1.
Определить истинную частоту генерации кварца можно, подключив образцовый
частотомер в точку XN1. После калибровки следует подключить данный прибор и образцовый частотомер к генератору сигналов частотой 20 … 40 МГц и амплитудой 0,2 … 0,5В. Окончательно точного соответствия показаний частоте добиваются вращением С7. Если диапазона его изменения не хватает, значит частота кварца была введена не верно и ее следует изменить, как было описано выше. Без каких-либо изменений схемы, в приборе можно использовать более совершенный но, как ни странно, имеющий меньшую стоимость контроллер типа PIC16F628. Однако программа для него будет несколько иная. Разработана также версия прошивки для PIC16CE625, который также можно использовать в частотомере.
Трудно найти прибор, превосходящий этот частотомер по
соотношению цена/качество, поэтому интерес к нему не ослабевает. Дистрибутивы русскоязычной версии Sprint Layout (600кб) можно найти, например, по адресу: http://rk4hww.narod.ru/Programs/Layout.zip Если возникнут сложности с приобретением ЖКИ индикатора можно сделать его аналог на светодиодных индикаторах АЛС-318. Прошивки для PIC16F84 и PIC16F628 можно заказать у автора. Те, кто приобретал ранее у автора прошивку первого варианта, второй вариант могут получить бесплатно. |
Несмотря на малый уровень
помех, излучаемых прибором, его все же желательно экранировать, особенно если он будет
использоваться в качестве цифровой шкалы совместно с приемником. В качестве
блока питания можно использовать любой нестабилизированный источник напряжением
7,5…14в и током до 50ма. Импульсный или бестрансформаторный блок питания применять
не рекомендуется.
.. SB3. Для входа в этот режим
следует нажать эти 3 кнопки одновременно. При этом на индикаторе появится
значение времени измерения, которое будет выбираться по умолчанию при включении
прибора. Нажимая на кнопку SB1 или SB2 можно выбрать одно из 3-х значений -
0,1с; 1с или 10с. После этого следует нажать SB3. При этом выбранное значение
заносится в энергонезависимую память, а на индикаторе появляется значение
коэффициента деления СВЧ делителя, который будет использоваться с прибором.
Изменить его значение можно, нажимая SB1 или SB2, а затем подтвердить выбор,
нажав SB3. Во втором варианте прибора значение коэффициента деления появится только
в том случае, если замкнут один или оба переключателя SA4, SA5 или замкнуты
соответствующие контакты разъема. При этом будет индицироваться и номер подключенного
делителя. Для программирования Кд делителя с другим номером следует вновь войти в
сервисный режим предварительно подключив другой делитель.
Для этого достаточно просто
ввести истинную частоту генерации кварца нажимая на кнопки SB1 или SB2 аналогично
вводу значений промежуточных частот, описанному выше. Только цена младшего разряда
индикатора в этом режиме равна 1Гц. Выставив нужное значение следует нажать SB3.
При этом конденсатор С8 должен быть в
среднем положении. Измеренное значение округляется до ближайшего,
кратного 40Гц, например, 4 000 000, 4 000 040, 4 000 080 и т.д.
Вы можете загрузить
чертеж печатной платы частотомера lcd.zip (27кб),
который перевел в формат Sprint Layout 3.0 один из радиолюбителей.
Очень точный LC-метр на основе PIC16F628A
|
|
0025 2 высокостабильных конденсатора 10 пФ О точном измерителе LC
Это один из самых точных и простых измерителей индуктивности/емкости LC, который можно найти, но который вы можете легко собрать самостоятельно. |
Этот LC-метр позволяет измерять невероятно малые индуктивности от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 900 нФ. В схеме LC Meter используется система автоматического выбора диапазона, поэтому вам не нужно тратить время на выбор диапазонов вручную. Еще одна полезная функция — переключатель сброса, который сбрасывает начальную индуктивность/емкость, гарантируя, что окончательные показания LC-метра будут максимально точными.
Комплект для измерителя LC Accurate
| Специальная серия LC Meter Kit включает первоклассные высокоточные компоненты, которые можно найти только в комплектах премиум-качества. Он включает в себя высококачественную двустороннюю печатную плату (PCB) с красной паяльной маской и предварительно припаянными дорожками для облегчения пайки, ЖК-дисплей с желто-зеленой светодиодной подсветкой, запрограммированный чип микроконтроллера PIC16F628A, высокоточные конденсаторы и катушку индуктивности, 1% металлическую пленку. |
резисторы, механически обработанные разъемы для интегральных схем, позолоченные штыревые контакты, разъемы для ЖК-дисплеев и все другие компоненты, необходимые для создания комплекта премиум-качества. Благодаря использованию ЖК-разъемов ЖК-дисплей можно отсоединить от основной платы в любой момент, даже после того, как комплект собран. Специальная серия Accurate LC Meter предназначена для профессионалов, которым требуется беспрецедентная точность измерений, и предлагает отличное соотношение цены и качества.Комплект точного LC-метра
В этот комплект входят все компоненты, включая запрограммированный микроконтроллер PIC16F628A, ЖК-дисплей с зеленой подсветкой, переключатели и все остальные компоненты, необходимые для сборки высококачественного LC-метра. Комплект включает в себя печатную плату высочайшего качества (не встречающуюся в других комплектах) с зеленой паяльной маской, предварительно припаянные дорожки для облегчения пайки и руководство по эксплуатации измерителя LC. |
Как работает LC-метр?
Чтобы определить значение неизвестной катушки индуктивности/конденсатора, мы можем использовать приведенную ниже формулу частоты. Обратите внимание, что мы можем работать с тремя переменными; f, L и C (f представляет собой частоту, индуктивность L и емкость C). Зная значения двух переменных, мы можем вычислить значение третьей переменной. Допустим, мы хотим определить значение неизвестного индуктора с индуктивностью X. Мы подставляем индуктивность X в формулу, а также используем значение известного конденсатора. Используя эти данные, мы можем рассчитать частоту. Как только мы узнаем частоту, мы можем использовать силу алгебры и переписать приведенную выше формулу, чтобы найти L (индуктивность). На этот раз мы будем использовать расчетную частоту и емкость известного конденсатора для расчета индуктивности. Разве это не потрясающе? Мы только что рассчитали значение неизвестной катушки индуктивности и можем использовать тот же метод для определения неизвестной емкости и даже частоты. |
Применение теории к оборудованию измерителя LC
Теперь давайте воспользуемся приведенной выше теорией и применим ее к электронике. LC Meter использует популярную микросхему LM311, которая работает как генератор частоты, и это именно то, что нам нужно. Если мы хотим рассчитать значение неизвестного индуктора, мы используем известный конденсатор Ccal 1000pF и значение неизвестного индуктора. LM311 будет генерировать частоту, которую мы можем измерить частотомером. Получив эту информацию, мы можем использовать частотную формулу для расчета индуктивности. То же самое можно сделать для расчета емкости неизвестного конденсатора. На этот раз мы не знаем значение конденсатора, поэтому вместо этого мы используем значение известного индуктора для расчета частоты. Получив эту информацию, мы применяем формулу для определения емкости. Все это звучит великолепно, однако, если мы хотим определить значение множества катушек индуктивности/конденсаторов, то это может стать очень трудоемким процессом. Вот где пригодится микроконтроллер PIC16F628A. PIC16F628A похож на небольшой компьютер, который может выполнять HEX-программы, написанные с использованием языка ассемблера. PIC16F628A — очень гибкий микроконтроллер, поскольку он имеет PIN-коды, которые можно настроить как входы и выходы. Кроме того, микросхема PIC16F628A требует минимального количества внешних компонентов, таких как кварц/резонатор 4000 МГц и несколько резисторов. Прежде чем использовать микроконтроллер PIC16F628A, его необходимо запрограммировать с помощью HEX-кода, который должен быть отправлен с компьютера. Все комплекты Accurate LC Meter уже поставляются с микроконтроллером, который уже запрограммирован и готов к использованию. На следующем шаге мы используем частоту, генерируемую микросхемой LM311, и передаем ее на PIN-код 17 PIC 16F628A. Мы назначаем этот PIN-код как вход, а также все другие PIN-коды, которые напрямую подключены к переключателям. После того, как микроконтроллер вычислит неизвестную индуктивность или емкость, он будет использовать PIN-коды, обозначенные как выходы, и передавать результаты на 16-символьный ЖК-дисплей с зеленой подсветкой. |
Конечно, мы можем написать компьютерную программу для выполнения всех этих вычислений, но что, если у нас нет доступа к компьютеру или частотомеру?
Пользователь может использовать эти входные данные, чтобы указать микроконтроллеру выполнить указанный набор инструкций или выполнить вычисления.Переключатели счетчика LC
Переключатель сброса — сбрасывает показания емкости/индуктивности. |
Подключения символьного ЖК-дисплея
Большинство символьных ЖК-дисплеев имеют 14 или 16 контактов.
|
Дисплеи с подсветкой имеют 16 контактов, а дисплеи без подсветки — 14 контактов. PIN-коды, выделенные зеленым цветом в таблице ниже, используются PIC16F628A для передачи выходной информации, представленной в битах (0/1).LC Meter’s Curlese (4 ″ x2,5 ″ x1 ″)
LC Meter’s Range Capacitor
Измерение 2PF
Измерение 2PF
. Измерение индуктивности
Заключительные рекомендации
Комплекты точных измерителей LC
|
Кабели между LM311 и входными клеммами должны быть как можно короче, чтобы свести паразитную емкость к минимуму и обеспечить максимальную точность. Кроме того, необходимо использовать герконовое реле, потому что ток, проходящий через PIC16F628A, очень мал. Герконовые реле требуют очень минимального тока для переключения. Для защиты ЖК-дисплея и микроконтроллера необходимо использовать стабилизатор напряжения LM7805. Если регулятор LM7805 не используется и случайно подается напряжение выше 5,5 В, ЖК-дисплей и микроконтроллер будут повреждены.Нравится:
