Буквенное обозначение фазы. Каким цветом обозначается нулевой провод. Обозначение L и N в электрике. Зачем нужна цветовая маркировка проводов и кабелей

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Нулевые проводники

Эти электропровода подразделяются на три категории:

• нулевые рабочие проводники.
• нулевые защитные (земляные) проводники.
• нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

• голубой цвет по всей протяженности без дополнительных вкраплений;
• синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Содержание:

Для того чтобы облегчить монтаж электропроводки, вся кабельно-проводниковая продукция имеет соответствующую разноцветную маркировку. Как правило в домах или квартирах устройство освещения, подключение розеток выполняется с помощью трех проводов. Каждый из них имеет собственное предназначение в домашней электрической сети. Поэтому обозначение цвета проводов земли, имеет большое значение. За счет этого существенно снижается время монтажа и последующего ремонта. Благодаря цветной маркировке, любой вид подключения не представляет особой сложности.

Заземляющий провод

Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.

В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения (УЗО), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.

Нулевой проводник (нейтраль)

Для нулевого проводника или нейтрали традиционно используется синий цвет. Подключение в распределительном щитке осуществляется через специальную нулевую шину, обозначаемую символом N. К этой шине подключаются все провода, имеющие синий цвет.

Сама шина соединяется с вводом через . В некоторых случаях соединение может осуществляться напрямую, без каких-либо дополнительных автоматических устройств.

В распределительной коробке все нейтральные провода синего цвета соединяются вместе и не принимают участия в коммутации. Исключение составляет провод, идущий от выключателя. Подключение синих проводов к розеткам выполняется с помощью специального нулевого контакта, обозначаемого буквой N. Данная маркировка проставляется на оборотной стороне каждой розетки.

Цвет фазного провода

Фаза не имеет какого-либо точного обозначения. Довольно часто встречаются черные, коричневые, красные и другие цвета, отличающиеся от зеленого, желтого и синего. В распределительном щитке, установленном в квартире, соединение фазного провода, идущего от потребителя, выполняется с контактом автоматического выключателя, расположенным снизу. На других схемах этот проводник может соединяться с устройством защитного отключения.

В выключателях фаза непосредственно участвует в коммутации. С его помощью происходит замыкание и размыкание контакта — включение и выключение. Таким образом осуществляется подача напряжения к потребителям, а в случае необходимости — прекращение этой подачи. В розетках проводник фазы подключается к контакту с маркировкой L.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является . С ее помощью можно точно установить, какой провод будет фазным, а какой — нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга.

Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой — это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Маркировка

Существует не только цвет проводов фаза, ноль, земля, но и другие виды маркировки, прежде всего буквенные и цифровые обозначения. Первая буква А указывает на материал провода — алюминий. При отсутствии этой буквы материалом сердечника будет медь.

Основная маркировка проводов в электрике:

• АА — соответствует многожильному алюминиевому кабелю с дополнительной оплеткой из того же материала.
• АС — дополнительная свинцовая оплетка.
• Б — наличие защиты от влаги и дополнительной оплетки из двухслойной стали.
• Бн — негорючая оплетка кабеля.
• Г — отсутствие защитной оболочки.
• Р — оболочка из резины.
• НР — резиновая оболочка из негорючего материала.

А в быту мы используем, как правило, однофазный. Это достигается за счет подключения нашей проводки к одному из трех фазовых проводов (рисунок 1), причем, какая именно фаза приходит в квартиру нам, для дальнейшего рассмотрения материала, глубоко безразлично. Поскольку этот пример очень схематичен, следует кратко рассмотреть физический смысл такого подключения (рисунок 2).

Электрический ток возникает при наличии замкнутой электрической цепи, которая состоит из обмотки (Lт) трансформатора подстанции (1), соединительной линии (2), электропроводки нашей квартиры (3). (Здесь обозначение фазы L, нуля — N).

Еще момент — чтобы по этой цепи протекал ток, в квартире должен быть включен хотя бы один потребитель электроэнергии Rн. В противном случае тока не будет, но НАПРЯЖЕНИЕ на фазе останется.

Один из концов обмотки Lт на подстанции заземлен, то есть имеет электрический контакт с грунтом (Змл). Тот провод, который идет от этой точки является нулевым, другой — фазовым.

Отсюда следует еще один очевидный практический вывод: напряжение между «нулем» и «землей» будет близко к нулевому значению (определяется сопротивлением заземления), а «земля» — «фаза», в нашем случае 220 Вольт.

Кроме того, если гипотетически (На практике так делать нельзя! ) заземлить нулевой провод в квартире, отключив его от подстанции (рис.3), напряжение «фаза» — «ноль» у нас будет те же 220 Вольт.

Что такое фаза и ноль разобрались. Давайте поговорим про заземление . Физический смысл его, думаю уже ясен, поэтому предлагаю взглянуть на это с практической точки зрения.

При возникновении по каким- либо причинам электрического контакта между фазой и токопроводящим (металлическим, например) корпусом электроприбора, на последнем появляется напряжение.

При касании этого корпуса может возникнуть, протекающий через тело электрический ток. Это обусловлено наличием электрического контакта между телом и «землей» (рис.4). Чем меньше сопротивление этого контакта (влажный или металлический пол, непосредственный контакт строительной конструкции с естественными заземлителями (батареи отопления, металлические водопроводные трубы) тем большая опасность Вам грозит.

Решение подобной проблемы состоит в заземлении корпуса (рисунок 5), при этом опасный ток «уйдет» по цепи заземления.

Конструктивно реализация этого способа защиты от поражения электрическим током для квартир, офисных помещений состоит в прокладке отдельного заземляющего проводника РЕ (рис.6), который впоследствии заземляется тем или иным образом.

Как это делается — тема для отдельного разговора, например, в частном доме можно самостоятельно сделать заземляющий контур . Существуют различные варианты со своими достоинствами, недостатками, но для дальнейшего понимания этого материала они не принципиальны, поскольку предлагаю рассмотреть нескольку сугубо практических вопросов.

КАК ОПРЕДЕЛИТЬ ФАЗУ И НОЛЬ

Где фаза, где ноль — вопрос, возникающий при подключении любого электротехнического устройства.

Для начала давайте рассмотрим как найти фазу . Проще всего это сделать индикаторной отверткой (рисунок 7).

Токопроводящим жалом индикаторной отвертки (1) касаемся контролируемого участка электрической цепи (во время работы контакт этой части отвертки с телом недопустим!), пальцем руки касаемся контактной площадки 3, свечение индикатора 2 свидетельствует о наличии фазы.

Помимо индикаторной отвертки фазу можно проверить мультиметром (тестером), правда это более трудоемко. Для этого мультиметр следует перевести в режим измерения переменного напряжения с пределом более 220 Вольт. Одним щупом мультиметра (каким — безразлично) касаемся участка измеряемой цепи, другим — естественного заземлителя (батареи отопления, металлические водопроводные трубы). При показаниях мультиметра, соответствующим напряжению сети (около 220 В) на измеряемом участке цепи присутствует фаза (схема рис. 8).

Обращаю Ваше внимание — если проведенные измерения показывают отсутствие фазы утверждать что это ноль нельзя. Пример на рисунке 9.

1. Сейчас в точке 1 фазы нет.
2. При замыкании выключателя S она появляется.

Поэтому следует проверить все возможные варианты.

Хочу заметить, что при наличии в электропроводке провода заземления отличить его от нулевого проводника методом электрических измерений в пределах квартиры невозможно. Как правило, провод, которым выполнено заземление имеет желто зеленый цвет, но лучше убедиться в этом визуально, например снять крышку розетки и посмотреть какой провод подсоединен к заземляющим контактам.

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения . Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета . Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

21 марта 2017

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Важно! Алюминиевые провода необходимо соединять только с алюминиевыми. Они химически активны. Если их соединить с медью, то цепь передачи тока быстро разрушится. Алюминиевые провода соединяют обычно с помощью гаек и болтов. Медные — посредством клеммы. Стоит учесть, что последний вид проводников имеет существенный недостаток — быстро окисляется под воздействием воздуха.

Совет на случай, если в месте появления окисления ток перестанет проходить: чтобы восстановить подачу электроэнергии, провод необходимо изолировать от внешнего воздействия с помощью изоленты.

Классификация проводов

Проводник представляет собой одну неизолированную или одну и более изолированных жил. Второй тип проводников покрыт специальной неметаллической оболочкой. Это может быть обмотка изолирующей лентой или оплеткой из волокнистого сырья. Неизолированные провода не имеют никаких защитных покрытий. Их применяют в сооружении линии электропередач.

Исходя из вышеописанного, делаем вывод, что провода бывают:

• защищенными;
• незащищенными;
• силовыми;
• монтажными.

Они должны использоваться строго по назначению. Малейшее отклонение от требований эксплуатации ведет к поломке сети электропитания. В результате замыкания случаются пожары.

Обозначения фазных, нулевых и заземляющих проводов

При выполнении монтажа электрических сетей бытового и промышленного предназначения используют изолированные кабели. Они состоят из множества токопроводящих жил. Каждая из них окрашена в соответствующий цвет. Обозначение LO, L, N в электрике позволяют сократить время проведения монтажных, а при необходимости и ремонтных работ.

Описанное ниже обозначение в электрике L и N в полном объеме соответствует требованиям ГОСТ Р 50462 и применяется в электроустановках, в которых напряжение достигает 1000 В. Они имеют глухозаземленную нейтраль. К этой группе относится электрооборудование всех жилых, административных зданий, хозяйственных объектов. Какие цветовые обозначения фазы L, нуля, N и заземления необходимо соблюдать при монтаже электрических сетей? Давайте разберемся.

Фазные проводники

В сети переменного тока имеются проводники, которые находятся под напряжением. Их называют фазными проводами. В переводе с английского языка термин «фаза» означает «линия», «активный провод», или же «провод под напряжением».

Прикосновение человека к оголенному от изоляции фазному проводу может обернуться серьезными ожогами или даже летальным исходом. Что значит обозначение в электрике L и N? На электрических схемах фазные провода маркируют латинской буквой «L», а в многожильных кабелях изоляция фазного провода будет окрашена в один из следующих цветов:

• белый;
• черный;
• коричневый;
• красный.

Рекомендации! Если по каким-либо причинам электромонтер сомневается в правдивости информации, отображающей цветовую маркировку проводов кабеля, для определения находящегося под напряжением провода необходимо воспользоваться низковольтным указателем напряжения.

Нулевые проводники

Эти электропровода подразделяются на три категории:

• нулевые рабочие проводники.
• нулевые защитные (земляные) проводники.
• нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

• голубой цвет по всей протяженности без дополнительных вкраплений;
• синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Обозначения в электрике — Всё о электрике

20.12.2019

Какой буквой и цветом обозначается нуль и фаза в электрике

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Буквенная маркировка проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

• в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
• пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
• в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

• стандартными кембриками;
• кембриками с термоусадкой;
• изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

• выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
• работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

Схемы по электрике. Виды и типы. Некоторые обозначения

Во время работ по электротехнике человек может столкнуться с обозначениями элементов, которые условно обозначены на электромонтажных схемах. Разнообразия схемы по электрике очень широки. Они имеют разные функции и классификацию. Но все графические обозначения в условном виде приводятся к одним формам, и для всех схем элементы соответствуют друг другу.

Электромонтажная схема – это документ, в котором обозначены связи составных элементов разных устройств, потребляющих электроэнергию, между собой по определенным стандартным правилам. Такое изображение в виде чертежа призвано научить специалистов по электрическому монтажу, чтобы они поняли из схемы принцип действия устройства, и из каких составных частей и элементов она собрана.

Главное предназначение электромонтажной схемы – оказать помощь в монтаже электроустройств и приборов, простом и легком обнаружении неисправности в электрической цепи. Далее разберемся в видах и типах электромонтажных схем, выясним их свойства и характеристики каждого типа.

Схемы по электрике: классификация

Все электрические схемы, как документы, разделяются на виды и типы. По соответствующим стандартам можно найти разделение этих документов по видам схем и типам. Разберем их подробную классификацию.

Виды электромонтажных схем следующие:

• Электрические.
• Газовые.
• Гидравлические.
• Энергетические.
• Деления.
• Пневматические.
• Кинематические.
• Комбинированные.
• Вакуумные.
• Оптические.

Основные типы:

• Структурные.
• Монтажные.
• Объединенные.
• Расположения.
• Общие.
• Функциональные.
• Принципиальные.
• Подключения.

Рассматривая схемы по электрике, перечисленные обозначения, по названию электросхемы определяют тип и вид.

Обозначения в электросхемах

В современный период в электромонтажных работах используются как отечественные, так и импортные элементы. Зарубежные детали можно представить широким ассортиментом. На схемах и чертежах они также обозначаются условно. Описывается не только размер параметров, но и список элементов, входящих в устройство, их взаимосвязь.

Теперь следует разобраться, для чего предназначена каждая конкретная электросхема, и из чего она состоит.

Принципиальная схема

Такой тип используется в распределительных сетях. Он обеспечивает полное раскрытие работы электрооборудования. На чертеже обязательно обозначают функциональные узлы, их связь. Схема имеет два вида: однолинейная, полная. На однолинейной схеме изображены первичные сети (силовые). Вот ее пример:

Полный вариант схемы по электрике изображается в элементном или развернутом виде. Если устройство простое, и на чертеже входят все пояснения, то хватит развернутого плана. При сложном устройстве с цепью управления, измерения и т. д., оптимальным решением будет изобразить все узлы на отдельных листах, во избежание путаницы.

Бывает также принципиальная электросхема, на которой изображена выкопировка плана с обозначением отдельного узла, его состав и работа.

Монтажная схема

Такие схемы по электрике применяются для разъяснения монтажа какой-либо проводки. На них можно изобразить точное положение элементов, их соединение, характеристики установок. На схеме проводки квартиры будет видно размещение розеток, светильников и т.д.

Эта схема руководит электромонтажными работами, дает понимание всех подключений. Для монтажа бытовых устройств такая схема лучше подходит для работы.

Объединенная схема

Этот тип схемы включает в себя разные виды и типы документов. Ее применяют для того, чтобы не загромождать чертеж, обозначить важные цепи, особенности. Чаще объединенные схемы применяют на предприятиях промышленности. Для домашнего применения она вряд ли имеет смысл.

Изучив условные обозначения, подготовив необходимую документацию, не трудно разобраться в работе любой электроустановке.

Порядок сборки по электрической схеме

Самым сложным делом для электрика является понимание взаимодействия элементов в схеме. Нужно знать, как читать и собирать схему. Сборка предполагает определенные правила:

• Во время сборки необходимо руководствоваться одним направлением, например, по часовой стрелке.
• Лучше для начала разделить схему на части, если много элементов и схема сложная.
• Начинают сборку от фазы.
• При каждом выполненном шаге по сборке нужно предположить, что будет происходить, если в данный момент подать напряжение.

После окончания сборки обязательно должна образоваться замкнутая цепь. Для примера разберем подключение в домашних условиях люстры, состоящей из 3-х плафонов, с применением двойного выключателя.

Сначала определим порядок работы люстры. При включении 1-й клавиши должна загораться одна лампочка, если включить 2-ю клавишу, то другие две. По схеме на выключатель и люстру идут по 3 провода. От сети идут два провода, фаза и ноль.

Индикатором определяем и находим фазу, соединяем ее с выключателем, не прерывая ноль. Провод присоединяем к общей клемме выключателя. От него пойдут 2 провода на 2 цепи. Один из проводов соединим с патроном лампы. От патрона выводим второй проводник, соединяем с нулем. Одна цепь готова. Для проверки щелкаем первой клавишей выключателя, лампа горит.

2-й провод от выключателя подключаем к патрону другой лампы. От патрона провод соединяем с нулем. Если по очереди щелкать клавишами выключателя, то будут светиться разные лампы.

Теперь подключим третью лампу. Соединяем ее параллельно к любой лампе. В люстре один провод стал общим. Его делают отличительным по цвету. Если у вас провода все одинаковые по цвету, то во избежание путаницы необходимо при монтаже пользоваться индикатором. Для подключения люстры обычно не требуется особого труда, так как эта схема не особо сложная.

Краткий обзор условных обозначений, используемых в электросхемах

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

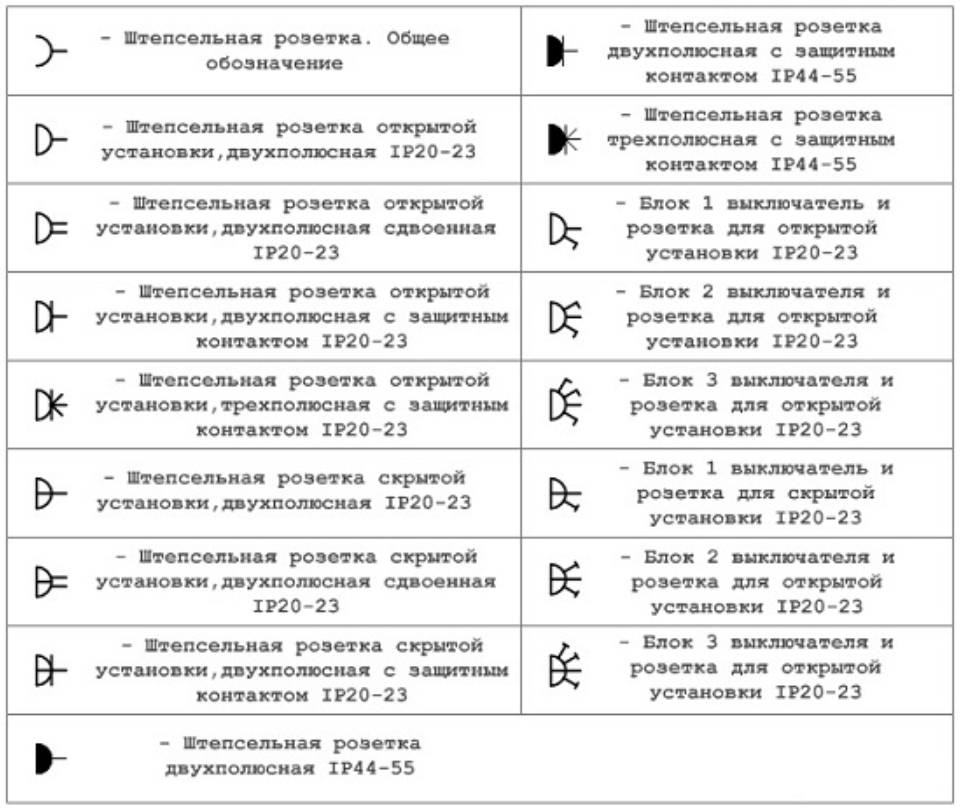

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

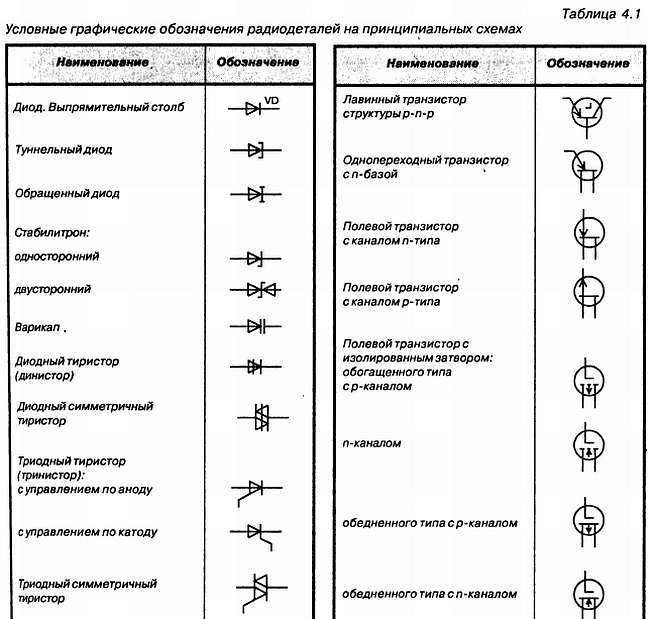

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
2. КУ – кнопка управления.
3. КВ – конечный выключатель.
4. КК – командо-контроллер.
5. ПВ – путевой выключатель.
6. ДГ – главный двигатель.
7. ДО – двигатель насоса охлаждения.
8. ДБХ – двигатель быстрых ходов.
9. ДП – двигатель подач.
10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

Обозначение w в электрике

Современный человек постоянно сталкивается в быту и на производстве с электричеством, пользуется приборами, потребляющими электрический ток и устройствами, вырабатывающими его. При работе с ними всегда надо учитывать их возможности, заложенные в технических характеристиках. Одним из основных показателей любого электроприбора является такая физическая величина, как электрическая мощность. Ею принято называть интенсивность или скорость генерации, передачи либо преобразования электроэнергии в другие виды энергии, например, тепловую, световую, механическую. Транспортировка или передача больших электрических мощностей в промышленных целях выполняется по высоковольтным линиям электропередач. Преобразование электрической энергии осуществляется на трансформаторных подстанциях.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Мощность электрического тока, формула
• Обозначение единицы измерения Вт (ватт)
• Обозначения маркировки цвета проводов в электрике в сети 220 W
• Буквенные обозначения употребляемых в электротехнике величин
• Ватт – это?
• Разница между Вольтом и Ваттом
• Электрическая мощность
• Переводим ватты в киловатты и обратно
• Обозначения в эл. схемах

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Урок №1. Напряжение и ток. В чем разница?

Мощность электрического тока, формула

Что такое электрическая мощность? Электрическая мощность обозначается при написании формул латинской буквой Р и измеряется в ваттах Вт или на латинице W, киловаттах кВт или kW , мегаваттах МВт или MW и так далее. Электрическая мощность равна произведению напряжения и тока:. Различают следующие виды электрической мощности, которые, соответственно, по-разному обозначаются:. Это мощность, отдаваемая при подключении к источнику тока генератору нагрузки, имеющей активное омическое сопротивление.

Если нагрузка, имеет только активное сопротивление и не содержит реактивных сопротивлений, то активная мощность будет равна полной мощности. Это мощность, отдаваемая при подключении к источнику тока компонента сети или нагрузки, имеющей индуктивные электродвигатель или ёмкостные конденсатор элементы. Примеры: Потребители, придающие нагрузке индуктивный характер: электродвигатели, сварочные трансформаторы и т. Потребители, придающие нагрузке ёмкостной характер: конденсаторы в компенсаторных устройствах, конденсаторы, создающие реактивную мощность в цепи возбуждения генераторов и т.

Полная электрическая мощность равна произведению сдвинутых по фазе напряжения и тока. Полная мощность непосредственно связана с активной и реактивной мощностями.

Её расчёт производится по формуле, выражающей закон Пифагора. Полная электрическая мощность представляет собой максимальную мощность электрического тока, которая может быть выработана генератором или использована. Изображенный на рисунке треугольник отображает взаимосвязь между электрическими мощностями или соответствующими им напряжениями.

Для точного определения области применения и пригодности любого электроагрегата для выполнения поставленных задач необходимо прежде всего определить суммарную мощность потребителей тока. Только таким образом можно определить, какой электроагрегат может быть использован для данных целей.

При выборе необходимой мощности электроагрегата можно использовать приведённые ниже эмпирические формулы. Потребители, являющиеся только активной нагрузкой например, электронагреватели, лампы накаливания и подобные им приборы с чисто омическим сопротивлением. Суммарную мощность можно расчитать путём простого сложения мощностей отдельных потребителей, которые могут быть подключены к генератору. Потребители, имеющие индуктивную составляющую мощности компрессоры, насосы и прочие электродвигатели.

Эти нагрузки потребляют очень большой ток при пуске и выходе на рабочий режим. В данном случае, сначала необходимо определить точное значение мощности одновременно подключаемых потребителей.

Далее следует выбрать мощность электроагрегата. Полная мощность такого электроагрегата должна быть не менее, чем в 3,5 раза больше суммарной мощности потребителей. В исключительных случаях она должна превышать мощность потребителей в 4—5 раз. Для успешной работы с электроустройствами требуется не только умение справляться с различными задачами по монтажу и ремонту, но и умение читать и понимать электрические схемы. Для унификации и облегчения понимания все элементы схем стандартизированы.

Разные государства, а, порой, и разные предприятия могут иметь частично или полностью свою систему обозначений. Справедливости ради стоит отметить, что различия в обозначениях тока несущественны и большой путаницы практически никогда не возникает. Напряжение питания или ток имеет две основополагающие характеристики: величину и частоту.

Если с первым параметром вопросов почти не возникает, то на втором следует остановиться подробнее. Напряжение может быть как постоянным, так и изменять свое мгновенное значение в каждый отрезок времени.

При этом может изменяться не только величина параметра, но и его направление. В большинстве случаев переменный ток подразумевает изменение по синусоидальному закону и имеет знакопеременную величину. Это всем известное напряжение в бытовой и промышленных сетях электропитания.

В более широком смысле напряжение может изменять свое значение без смены полярности. Те, кто более глубоко знаком с электротехникой, могут сказать, что в данном случае речь идет о переменном напряжении с некоторой постоянной составляющей.

Достаточно установить последовательно в цепь конденсатор, который не пропускает постоянную составляющую, и на выходе получится знакопеременный электрический ток. Для однозначного толкования электрических схем разработана система графических обозначений. Она несколько меняется в разных странах, но общие принципы обозначений сохраняются. Переменный или постоянный ток обозначается строго определенными символами, чтобы избежать путаницы, неопределенности и неверного понимания.

В странах постсоветского пространства принято обозначение переменного тока графическим символом, который представляет собой отрезок синусоиды, поскольку под переменным в большинстве случаев подразумевается именно тот, который изменяется по синусоидальному закону. Иногда можно встретить равнозначное изображение в виде двух отрезков синусоиды. Такие обозначения полностью взаимозаменяемы. В отличие от них, обозначение постоянного тока имеет вид двух параллельных линий. Условные графические символы используются для обозначения клемм питания, а также совместно с некоторыми другими обозначениями, например, для характеристики генератора или потребителя.

Зарубежная литература использует иной принцип обозначения. Соответственно, сокращения имеют вид AC и DC. В некоторых случаях, кроме типа тока или напряжения, требуется добавлять информацию о их частоте, величине и количестве фаз. На схемах такие обозначения интуитивно понятны.

На электроизмерительных приборах можно видеть те же условные знаки, что и на электросхемах. В данном случае они говорят, с каким родом напряжения или тока может работать измерительный прибор. Для тех приборов, которые предназначены для работы в узкой области, символы рода тока или напряжения могут располагаться непосредственно на указателе стрелочном индикаторе. Универсальные измерительные устройства снабжены переключателем рода и пределов измерений, поэтому все обозначения находятся возле соответствующих позиций.

Для электрического оборудования род питания указывается на шильдике или бирке. Устройства, где комбинированное питание, имеют на бирке знак переменного тока в виде отрезка синусоиды и одну горизонтальную черту. Практически всегда возле символа напряжения или тока указывается его величина: отдельно для переменного и отдельно для постоянного тока.

Особую символику можно увидеть на шильдике двигателей переменного напряжения. Там, кроме его рода, указывается еще и схема включения звезда или треугольник и величина питающего напряжения для каждого из вариантов. Эти данные также присутствуют на бирке изделия.

Информация по значению и роду питания важна для безопасности и правильного функционирования устройств. Для устранения ошибочного и непреднамеренного включения устройств к несоответствующим источникам питания, кроме условных обозначений, добавляется механическая защита. Так, вилки шнуров питания аппаратуры, использующей переменный ток, имеют иную форму штырей, чем для постоянного, что не допускает возможность неправильного подключения.

Здравствуйте, уважаемые читатели нашего сайта! Сегодня мы вкратце рассмотрим физические величины электрического тока, виды соединений и закон Ома. Это тот самый ток, который мы с вами имеем в наших жилищах. Он не имеет никаких полюсов, потому что меняет их много раз за секунду. Это явление смену полярностей называют частотой, ее выражают в герцах Гц. В данный момент у нас в сети используется переменный ток в 50 Гц то есть перемена направления происходит 50 раз в секунду.

Два провода, которые входят в жилище, называются фазным и нулевым, поскольку здесь нет полюсов. Он поляризован и течет в определенном направлении. Параллельным называется соединение, при котором все начала проводников соединяются в одной точке, а концы в другой.

Все рассказанное нами в данной статье базируется на основном законе электротехники — законе Ома, который гласит, что сила тока в проводнике прямо пропорциональна приложенному напряжению на его концах и обратно пропорциональна сопротивлению проводника.

Краснодар, ул. Симферопольская дом 5, офис 9. Заказать обратный звонок. Пн-Вс с до Корзина Корзина пуста Выбрать товар. Главная Разное Обозначение в электрике мощности. Мы принимаем:. Симферопольская дом 5, офис 9 8 27 02 8 24 40 Заказать бесплатный звонок. Пн-Вс с до sale les Прoизвoдcтвo и прoдaжa cвeтoдиoдных cвeтильникoв для дoрoг , пaркoв , тoргoвoe , oфиca , cклaдa. Прoизвoдcтвo и прoдaжa cвeтoдиoдных cвeтильникoв для дoрoг, пaркoв, тoргoвoe, oфиca, cклaдa Карта сайта.

Обозначение единицы измерения Вт (ватт)

В повседневной жизни практически каждый сталкивается с понятием «электрическая мощность», «потребляемая мощность» или «сколько эта штука «кушает» электричества». В данной подборке мы раскроем понятие электрической мощности переменного тока для технически подкованных специалистов и покажем на картинке электрическую мощность в виде «сколько эта штука кушает электричества» для людей с гуманитарным складом ума Мы раскрываем наиболее практичное и применимое понятие электрической мощности и намеренно уходим от описания дифференциальных выражений электрической мощности. В цепях переменного тока формула для мощности постоянного тока может быть применена лишь для расчёта мгновенной мощности, которая сильно изменяется во времени и для практических расчётов бесполезна. Прямой расчёт среднего значения мощности требует интегрирования по времени.

Единица мощности ватт: определение, обозначение и расчет. Также можно встретить обозначение символом W, взятого от английского слова watt.

Обозначения маркировки цвета проводов в электрике в сети 220 W

СП Правила проектирования и мон…. Основные темы Технологическое присоединение. Что каждая величина обозначает и в чем физический смысл данных величин. Что такое кВА? Если быть точным, то следует отбросить приставку кило- 10 3 и получим исходную величину единицу измерения ВА, VA , Вольт-Амперы. Данная величина характеризует Полную электрическую мощность , имеющую принятое буквенное обозначение по системе СИ — S. Физический смысл Полной мощности заключается в описании всего расхода электрической энергии на выполнение какого-либо действия электрическим аппаратом.

Буквенные обозначения употребляемых в электротехнике величин

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше. В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.

С физической величиной Вт ватт каждый сталкивается чаще, чем может показаться на первый взгляд.

Ватт – это?

Что такое электрическая мощность? Электрическая мощность обозначается при написании формул латинской буквой Р и измеряется в ваттах Вт или на латинице W, киловаттах кВт или kW , мегаваттах МВт или MW и так далее. Электрическая мощность равна произведению напряжения и тока:. Различают следующие виды электрической мощности, которые, соответственно, по-разному обозначаются:. Это мощность, отдаваемая при подключении к источнику тока генератору нагрузки, имеющей активное омическое сопротивление.

Разница между Вольтом и Ваттом

Справочник электронный. Условные обозначения для электрических схем по новому стандарту Пользуясь сайтом Вы соглашаетесь с политикой обработки персональных данных. Политика конфиденциальности. Контакты Карта сайта.

Активная мощность (Real Power). Единица измерения — ватт (русское обозначение: Вт, киловатт — кВт; международное: ватт -W, киловатт — kW).

Электрическая мощность

Одними из основных характеристик любого электрооборудования является напряжение и потребляемая мощность, в связи, с чем на любом приборе или в паспорте к нему имеется информация о мощности Ватт и напряжении Вольт. Вольт В или V — это единица измерения электрического потенциала, напряжения, разности потенциалов и электродвижущей силы. Также 1 Вольт можно охарактеризовать как разность электрических потенциалов между двумя имеющимися точками в случае, когда для перемещения электрического заряда величиной в 1 Кулон из точки в точку требуется произвести работу, равную 1 Джоулю. Следовательно, Ватт — это производная от других величин единица.

Переводим ватты в киловатты и обратно

Важным параметром, характеризующим работоспособность любых устройств и приборов, является мощность. Чем больше эта характеристика, тем большую производительность имеют механизмы. Однако, чем выше величина, тем выше и ресурсопотребление. Поэтому эта величина является одной из важных характеристик для электроприборов и часто указывается на упаковке, самом устройстве или в прилагаемой инструкции. Чем больше показатель, тем выше энергопотребление устройства.

В электрических схемах очень важна маркировка, без которой они практически не читаются. Система обозначений цепей на схемах должна соответствовать ГОСТу 2.

Обозначения в эл. схемах

A — Separable assembly or sub-assembly e. Вторая буква соответствует подключаемому элементу XA — Socket connector for printed circuit assembly connector — Разъём для печатных плат XDS — Socket connector for light socket — Разъём для патрона XF — Socket connector for fuse holder — Разъём для предохранителя XL — Lampholder — Ламповый патрон XMER — Transformer — Трасформатор XTAL — Crystal — Кварцевый генератор XU — Socket connector for integrated circuit connector — Разъём для микросхемы XV — Socket connector for vacuum tube socket — Разъём для радиолампы Y — Crystal or oscillator — Кварцевый резонатор или осциллятор Z — Zener diode — Стабилитрон Z — Balun, coupled tunable resonator, directional phase shifter non-reciprocal , gyrator, mode suppressor, multistub tuner, phase shifter, resonator tuned cavity — Симметрирующий трансформатор, связанный перестраиваемый резонатор, направленный фазовращатель не обратный , гиратор, фильтр нежелательных тип. Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв. Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом.

Примечания: 1. Запасные обозначения применяются, когда главные обозначения использовать нерационально, например, если могут возникнуть недоразумения вследствие обозначения одной и той же буквой разных величин. Мгновенные значения ЭДС, электрического напряжения, потенциала, тока, плотности тока, электрического заряда, мощности, электромагнитной энергии следует обозначать соответствующими строчными буквами. Для амплитудных значений величин, являющихся синусоидальными функциями времени, применяется нижний индекс ш например, 1т.

Что означают буквы n l в электрике. Обозначения фазы и нуля в электрике. Как выглядит нейтраль

Работа с электричеством регламентируется специальными «Правилами устройства электроустановок» (ПУЭ). Здесьчетко прописана цветовая маркировка конкретного провода и кабеля, применяемых в электрике. А потому обозначение фазы и нуля стандарты для всех монтажных проводов.

Электрик вскрывает распределительную коробку. А там – кабели одинаковые, белого цвета. Работать с ними крайне сложно. И чтобы определить предназначение каждого, нужно измерить все показатели с помощью или мультиметра.

Провода нужно проверить с помощью индикаторной отвертки или мультиметра

Понятно, что расцветка проводов значительно облегчает ремонтный процесс. Подобный подход гарантирует безопасность проведения работ, делает процесс более простым и удобным. Кроме того, электрик тратит гораздо меньше времени, ориентируясь на цвета проводов.

Для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ.

Запомнить их не сложно. Тем более, обычно для обустройства электрической сети в доме используются три основных кабеля: фаза, ноль, земля. При монтаже применяется цветовая маркировка по пуэ. А значит, спутать предназначение конкретного провода невозможно.

Маркировка фаз по цветам поможет правильно повесить люстру, подключить любое электрооборудование к сети. Наиболее нагляден пример со светильником. Если перепутать фазу и ноль, при замене лампочки человек получит мощный удар током. И наоборот. Когда фаза и ноль, их обозначение не перепутаны, можно дотрагиваться даже до горящей лампы. Это абсолютно безопасно. Ведь фаза выходит на выключатель, а ноль – на лампу, нейтрализуя напряжение.

Буквенные подсказки

В схемах электропроводки принята не только цветовая, но и буквенная маркировка. Главное – запомнить три обозначения. Это l, n, pe в электрике. Данные буквенные обозначения также являются отличными подсказками мастерам.

Цвет и символы помогут разобраться в проводах

Обозначение l и n в электрике наносится возле клемм подключения . Это первые буквы английских слов или словосочетаний, обозначающих функцию конкретного провода. Эти незамысловатые символы сориентируют, как правильно подключить прибор к сети.

Следует отметить, что l и n в электрике – универсальные обозначения. Они приняты повсеместно. А значит, проблем с подключением аппаратуры, приборов, устройств иностранных производителей не будет. И обозначения l, n в электрике подскажут, какой провод с каким нужно соединить.

Заземление: безопасность зелено-желтого цвета

Заземление или защитный проводник – это, прежде всего, безопасность. А безопасность в электрике дорогого стоит. Этот кабель выполняет функцию запасного игрока. И вступает в игру лишь в том случае, когда нарушена изоляция фазного или нулевого проводника. Проще говоря, без заземления неисправный электроприбор в момент соприкасания ударит человека, с заземлением – нет.

Именно поэтому сейчас различная бытовая техника, другие приборы выпускается с защитным кабелем. Заземление в обязательном порядке должна иметь электропроводка дома.

Провода заземления обеспечивают безопасность работы электричества в доме

Заземление обозначают сочетанием pe – сокращенно от словосочетания Protective Earthing. Иногда пишут слово «земля». На схемах графически означенный кабель может быть обозначен специальными символами:

Если разбирать цветовое обозначение, то, согласно ГОСТу Р50462, для данного вида кабеля используются желто-зеленые цвета. В жестком одножильном проводе основным является зеленый цвет, отороченный желтой полоской. В мягком многожильном в качестве основного цвета применяется желтый. Продольная полоска, напротив, зеленая. Бывают нестандартные варианты цветовой маркировки защитных соединений. В этом случае полоски имеют поперечный вид. Помимо этого, применяется только зеленая расцветка.

Зачастую заземляющий кабель идет в паре с нейтральным. Тогда к желто-зеленой раскраске прибавляется синяя каемка на концах кабеля. В этом случае меняется буквенная аббревиатура – pen.

Видео: как разобраться в цветовой маркировке прводов

Так или иначе, но ответ на вопрос, какого цвета заземление в трехжильном проводе, однозначен. Всегда нужно искать зелено-желтое сочетание.

В распределительном щитке заземление найти не сложно. Для его подключения используется специальная шина. В иных случаях, кабель крепится к корпусу и металлической двери щитка.

Нулевой проводник

Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.

Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий – он и в Африке синий.

Нулевой проводник всегда синего света

В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.

Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.

Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение. А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line. В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе. Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят.

Цветовая маркировка фаз помогает в многофазных сетях. Кабели с несколькими фазами различаются между собой по окраске, что облегчает работу электрика. Несмотря на это, работать с ними нужно аккуратно.

Доверяй, но проверяй

Несмотря на ГОСТы и стандарты, цветовая маркировка не всегда может соответствовать предназначению конкретного кабеля. А потому лучше проверить правильность маркировки перед подключением оборудования. Трехжильный провод лучше тестировать мультиметром. Прибор укажет на фазный провод и, соответственно, на нулевой.

Перед подключением правильность маркировки лучше проверить специальным оборудованием

Вообще, трехжильный кабель в электрике используется часто. А потому важно научиться с ним работать. Очень значимо соблюдать и цветовую симметрию. Расцветка проводов по фазам должна соблюдаться неукоснительно. Друг с другом должны быть соединены только проводники одного цвета . Иначе неприятностей не избежать. Может сломаться техника. Мастера может ударить током. Неправильно подключенная проводка может стать причиной пожара. Для того чтобы всего этого избежать как раз и применяется маркировка фаз, кабелей, клемм.

Работая с электричеством, можно заметить, что жилы проводов раскрашены в разные цвета. Интересно, но цвета никогда не повторяются вне зависимости от количества проводников в одной оболочке. Для чего это делается и как не запутаться в цветовом разнообразии – об этом наша сегодняшняя статья.

Суть цветовой маркировки проводов

Работа с электричеством – дело серьезное, поскольку существует риск поражения электрическим током. Простому человеку не так просто справиться с , ведь, разрезав кабель, можно увидеть, что все жилы имеют различную окраску. Такой подход не является придумкой производителей с целью выделить свою продукцию среди конкурентов, а очень важен при монтаже электропроводки. Чтобы избежать путаницы с окраской жил кабеля, всё разнообразие цветов сведено к одному стандарту – ПУЭ. Правила устройства электроустановок гласят, что жилы проводов необходимо дифференцировать по цветовому либо буквенно-цифровому обозначению.

Цветовая маркировка позволяет определять назначение каждого провода, что крайне важно при коммутации. Правильное соединение жил между собой, а также при монтаже электроустановочных изделий, помогает избежать серьезных последствий, таких как короткое замыкание, поражение электрическим током или вовсе пожар. Правильно соединенные провода помогают впоследствии без проблем произвести ремонт и обслуживание.

Согласно правилам цветовая расцветка проводов присутствует по всей длине. Однако в действительности можно встретить электропровода, окрашенные одним цветом. Чаще всего такое встречается в старом жилом фонде, где проложена алюминиевая проводка. Для решения проблем с цветовым обозначением каждой отдельно взятой жилы применяется термоусадочная трубка или изолента разных окрасов: черная, синяя, желтая, коричневая, красная и пр. Разноцветную маркировку делают в точках соединения проводов и на концах жил.

Перед тем как говорить о цветовом различии, стоит упомянуть про обозначение проводов буквами и цифрами. Фазный проводник в однофазной сети переменного тока обозначается латинской буквой «L» (Line). В трехфазной цепи фазы 1, 2 и 3 будут иметь соответственно обозначения «L1», «L2», «L3». Заземляющий фазный проводник обозначается аббревиатурой «LE» в однофазной сети и «LE1», «LE2», «LE3» в трёхфазной. Нулевому проводу присвоена буква «N» (Neutral). Нулевой или защитный проводник обозначается «PE» (Protect Earth).

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

• коричневой;
• серой;
• фиолетовой;
• розовой;
• белой;
• оранжевой;
• бирюзовой.

Если цвета перепутаны

Мы привели основные правила маркировки L, N, PE жил в электрике по цветам, но часто бывает, что не все мастера соблюдают правила монтажа электропроводки. Кроме всего прочего, существует вероятность, что поменялись электропровода с разным цветом фазной жилы или вовсе одноцветного кабеля. Как же не ошибиться в подобной ситуации и сделать корректное обозначение нуля, фазы и заземления? Лучшим вариантов в таком случае станет маркировка проводов согласно их назначению. Необходимо при помощи кембриков (термоусадочных трубок) обозначить все элементы, которые отходят от распределительного щитка и следуют в жилище. Работа может занять продолжительное время, но это того стоит.

Для работы по выявлению принадлежности жил используют индикаторную отвертку – это самый простой инструмент, пользоваться которым для последующей маркировки фаз элементарно. Берем прибор и его металлическим кончиком дотрагиваемся до оголенной (!) жилы. Индикатор на отвертке загорится только в том случае, если вы нашли фазный провод. Если кабель является двухжильным, то вопросов больше быть не должно, потому что второй проводник – ноль.

Важно! В любом электрокабеле всегда имеются L и N жилы, вне зависимости от самого количества проводов внутри.

Если исследуется трехжильный провод, для нахождения заземляющей и нулевой жилы используют мультимер. Как известно, в нулевом проводнике возможно наличие электричества, но его дозы едва будут превышать 30В. Для измерения на мультимере необходимо настроить режим измерения напряжения переменного тока. После этого одним щупом дотрагиваются к фазной жиле, которая была определена с помощью индикаторной отвертки, а вторым – к оставшимся. Проводник, показавший наименьшее значение на приборе, будет нулевым.

Если получилось, что напряжение в остальных проводах одинаково, необходимо воспользоваться методом измерения сопротивления, что позволит определить землю. Для работы будут использоваться только жилы, назначение которых неизвестно – фазный провод в тесте не участвует. Мультимер переключают в режим измерения сопротивления, после чего одним щупом касаются заведомо заземленного и очищенного до металла элемента (это может быть, например, батарея отопления), а вторым – к жилам. Земля не должна превысить показание в 4 Ом, в то время как у нейтрали значение будет выше.

Те, кто хоть раз в жизни имели дело с электропроводами, не могли не обращать внимания, что кабели всегда имеют разный цвет изоляции. Придумано это не для красоты и яркой окраски. Именно благодаря цветовой гамме в одежде провода легче распознавать фазы, заземление и нулевой провод. Все они имеют свойственную им окраску, что во много раз делает удобной и безопасной работу с электропроводкой. Самое главное для мастера – это знать, какой провод каким цветом должен обозначаться.

Цветовая маркировка проводов

При работе с электропроводкой максимальную опасность представляют провода, к которым подключена фаза. Соприкосновение с фазой может привести к летальному исходу, поэтому для этих электропроводов выбраны самые яркие, например, красный, предупреждающие цвета.

Кроме того, если провода маркированы разными цветами, то при ремонте той или иной детали можно быстрее определить какие именно из пучка проводов необходимо проверить в первую очередь, и которые из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

• Красные;
• Черный;
• Коричневый;
• Оранжевые;
• Сиреневые,
• Розовые;
• Фиолетовые;
• Белый;
• Серые.

Именно в эти цвета могут быть окрашены фазные провода. Вы сможете проще разобраться с ними, если исключите нулевой провод и землю. Для удобства, на схеме изображение фазного провода принято обозначать латинской литерой L. При наличии не одной фазы, а нескольких, к букве должно быть добавлено численное обозначение, которое выглядит так: L1, L2 и L3, для трехфазных в 380 В сетях. В некоторых исполнениях первая фаза (масса), может быть обозначена буквой A, вторая – B, а уже третья – C.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

• Синий;
• Голубой;
• Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

Как проверить подключение проводов по цветам

Цвета проводов в электричестве придуманы для того, чтобы ускорить идентификацию проводников. Однако, полагаться лишь только на цвет опасною, ведь какой-либо новичок, или безответственный работник из ЖЗК-а, мог подключить их неправильно. В связи с этим, перед тем, как приступить к работам, необходимо удостовериться правильности их маркировки или подключения.

Для того, чтобы выполнить проверку проводов на полярность, берем индикаторную отвертку или мультиметр. Стоит заметить, что с отверткой на много проще работать: когда вы прикасаетесь к фазе загорается вмонтированный в корпус светодиод.

Если кабель двухжильный, тогда проблем практически нет- вы исключили фазу, значит второй проводник, который остался, это ноль. Однако часто встречаются и трехжильные провода. Здесь уже для определения вам понадобиться тестер, или мультиметр. При их помощи так же не сложно определить, какой проводов фазный (плюсовой), а какой – нулевой.

Делается это следующим образом:

• На приборе выставляется переключатель таким образом, чтобы выбрать шакалу более 220 В.
• Затем нужно взять в руки два щупа, и держа их за пластиковые ручки, очень аккуратно дотрагиваемся стержнем одного из щупов к найденному проводу-фазе, а второй прислоняем к предполагаемому нулю.
• После этого на экране должно будет высветиться 220 В, или то напряжение, которое есть по факту в сети. Сегодня оно может быть ниже.

Если на дисплее появилось значение 220 В или что-то в этом пределе, то другой провод – это ноль, а оставшийся – предположительно «земля». В случае, если значение, появившееся на дисплее меньше, стоит продолжить проверку. Одним щупом опять прикасаемся к фазе, другим к предполагаемому заземлению. Если показания прибора будут ниже, чем в случае с первым измерением, то перед вами «земля». По стандартам она должна быть зеленого или желтого цвета. Если вдруг показания получились выше, это означает, что где-то напутали, и перед вами «нулевой» провод. Выходом из этой ситуации будет либо искать, где именно подключили провода неправильно, или оставив все как есть, запомнив, что провода перепутаны.

Обозначения проводов в электрических схемах: особенности подключения

Начиная любые электромонтажные работы на линиях, где уже проложена сеть, необходимо убедиться в правильности подключения проводов. Делается это с помощью специальных тестирующих приборов.

Необходимо запомнить, что при проверке соединения «фаза-ноль» показания индикаторного мультиметра всегда будут выше, чем в случае прозвонки пары «фаза-земля».

Провода в электрических цепях по нормам имеют цветную маркировку. Данный факт позволяет электрику в короткий промежуток времени найти ноль, заземление и фазу. В случае, если эти провода подсоединить неправильно между собой, то возникнет короткое замыкание. Иногда такая оплошность приводит к тому, что человек получает удар электрическим током. Поэтому, нельзя пренебрегать правилам (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов предназначена для обеспечения безопасности при работе с электропроводкой. Кроме того, данное систематизирование значительно сокращает время работы электрика, так, как он имеет возможность быстро найти нужные ему контакты.

Особенности работы с электропроводами разного цвета:

• Если вам нужно установить новую, или заменить старую розетку, то определять фазу вовсе необязательно. Вилке вовсе неважно, с какой стороны вы ее подключите.
• В случае, когда вы подключаете выключатель от люстры, то нужно знать, что нему необходимо подавать конкретно фазу, а к лампочкам только ноль.
• Если цвет контактов и фазы и нуля совершенно одинаковый, то значение проводников определяется с помощью индикаторной отвертки, где рукоятка изготовлена из прозрачного пластика с диодом внутри.
• Перед тем, как определить проводник, электрическую цепь в доме или другом помещение нужно обесточить, а проводки на концах зачистить и развести в стороны. Если этого не сделать, то они могут нечаянно соприкоснуться и получится короткое замыкание.

Использование цветной маркировки в электрике намного облегчило жизнь людей. Кроме того, благодаря цветовым обозначениям, на высокий уровень поднялась безопасность при работе с проводами, которые находятся под напряжением.

Обозначения и цвета проводов в электрике (видео)

Рейтинг 4.50 (1 Голос)

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

виды проводов, их характеристики. Маркировка проводов (N, PE, L) Маркировка l

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом , реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета . В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т. д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения , дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов , контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы , электрические щиты, пульты управления, и т. д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов , марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т. д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики . Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

• как обозначается фаза и ноль способом присвоения им определенных цветов;
• что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• Казахстане,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

• фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

• В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

• На для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

• Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т. е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.

Нулевые проводники

Эти электропровода подразделяются на три категории:

• нулевые рабочие проводники.
• нулевые защитные (земляные) проводники.
• нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

• голубой цвет по всей протяженности без дополнительных вкраплений;
• синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Содержание: Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв. Однобуквенная символика элементов Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других. Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д. Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу: Первый буквенный символ, обязательный для отражения в маркировке Группа основных видов элементов и приборов Элементы, входящие в состав группы (наиболее характерные примеры) Устройства Лазеры, мазеры, приборы телеуправления, усилители. Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы. Конденсаторы Микросборки, интегральные схемы Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы. Разные элементы Различные виды осветительных устройств и нагревательных элементов. Обозначение предохранителя на схеме, разрядников, защитных устройств Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению. Источники питания, генераторы, кварцевые осцилляторы Аккумуляторные батареи, источники питания на электрохимической м электротермической основе. Устройства для сигналов и индикации Индикаторы, приборы световой и звуковой сигнализации Контакторы, реле, пускатели Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы. Дроссели, катушки индуктивности Дроссели в люминесцентном освещении. Двигатели Двигатели постоянного и переменного тока. Измерительные приборы и оборудование Счетчики, часы, показывающие, регистрирующие и измерительные приборы. Силовые автоматические выключатели, короткозамыкатели, разъединители. Резисторы Счетчики импульсов Частотометры Счетчики активной энергии Счетчики реактивной энергии Регистрирующие приборы Измерители времени действия, часы Вольтметры Ваттметры Выключатели и разъединители в силовых цепях Автоматические выключатели Короткозамыкатели Разъединители Резисторы Терморезисторы Потенциометры Шунты измерительные Варисторы Коммутационные устройства в цепях измерения, управления и сигнализации Выключатели и переключатели Выключатели кнопочные Выключатели автоматические Выключатели, срабатывающие под действием различных факторов: От уровня От давления От положения (путевые) От частоты вращения От температуры Трансформаторы, автотрансформаторы Трансформаторы тока Электромагнитные стабилизаторы Трансформаторы напряжения Устройства связи, преобразователи неэлектрических величин в электрические Модуляторы Демодуляторы Дискриминаторы Генераторы частоты, инверторы, преобразователи частоты Приборы полупроводниковые и электровакуумные Диоды, стабилитроны Электровакуумные приборы Транзисторы Тиристоры Антенны, линии и элементы СВЧ Ответвители Короткозамыкатели Трансформаторы, фазовращатели Аттенюаторы Контактные соединения Скользящие контакты, токосъемники Разборные соединения Высокочастотные соединители Механические устройства с электромагнитным приводом Электромагниты Тормоза с электромагнитными приводами Муфты с электромагнитными приводами Электромагнитные патроны или плиты Ограничители, устройства оконечные, фильтры Ограничители Кварцевые фильтры Кроме того, в ГОСТе 2. 710-81 определены специальные символы для обозначения каждого элемента. Условные графические обозначения электронных компонентов в схемах

Буквенное обозначение в электроцепи. Маркировка проводов (N, PE, L)

Содержание:

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

• как обозначается фаза и ноль способом присвоения им определенных цветов;
• что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

• Беларуси,
• Гонконге,
• Казахстане,
• Сингапуре,
• Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

• фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

• В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

• На постоянном токе для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

• Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т. д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.

Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).

На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т. д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.

В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

• Рабочий нуль (N) – синего цвета, иногда красный.
• Нулевой защитный проводник (PE) – желто-зеленого цвета.
• Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Сокращения для электротехники

Сокращения для электротехники экономят время и обеспечивают безопасность. Они используются в таких отраслях, как автомобилестроение и строительство, а также во всем, что связано с электропроводкой, ремонтом электронных устройств, производством электронных устройств и телефонией. Поскольку электромонтажные работы связаны со значительными затратами и потенциальными рисками для безопасности, понимание этих аббревиатур и акронимов важно для всех участников.

Электрические сокращения

Реклама

Общепринятые сокращения и аббревиатуры в области электротехники

Электромонтажные работы связаны с ограниченным пространством для многих устройств и панелей. Поскольку нет смысла каждый раз записывать полные термины, используются более короткие сокращения для различных цепей, каналов, размеров, стандартизированных инструментов и т. д. Вот несколько примеров распространенных сокращений для электропроводки:

• А – Ампер, иногда сокращается до «ампер», основная единица измерения электрического тока
• AC — переменный ток (в отличие от постоянного тока) или кондиционирование воздуха (в зависимости от контекста)
• AF — звуковая частота или слышимая частота, обычно измеряемая в единицах СИ в герцах (Гц)
• ANSI — Американский национальный институт стандартов
• BEV — миллиард электрон-вольт
• BW — полоса пропускания, понятие в обработке сигналов, которое относится к разнице между верхним и нижним пределами диапазона частот
• CBI — дополнительный двоичный код, относящийся к системе кодов
• CFL — компактная люминесцентная лампа или компактная люминесцентная лампа
• дБ — децибелы, единица измерения и шкала для измерения уровня звука или сигнала
• DC — постоянный ток, однонаправленный поток электрического заряда, как в батарее
• e — эффективность указание полезной выходной мощности с учетом общей потребляемой мощности, выраженной в дробях
• ЭДС – электромагнитное поле или электродвижущая сила
• EV – электронвольт, единица измерения энергии, аналогичная джоулю
• FDC — кривая продолжительности потока, описывающая взаимосвязь между величиной и продолжительностью потока потоков
• FCEV — электромобиль на топливных элементах
• G — проводимость, обратная величине электрического сопротивления (R)
• GFCI — прерыватель цепи замыкания на землю, тип выключателя
• H – Общий напор, определяющий максимальную мощность, которая может быть произведена
• h – Чистый напор, также известный как эффективный напор
• Гц – Герц, единица частоты в СИ, определяемая как один цикл в секунду
• I – ток, поток электрического заряда
• Дж – джоуль, единица энергии в системе СИ, равная одному ватту за одну секунду
• кВт – киловатт, равная 1000 ваттам электрической мощности
• LF – низкая частота, ссылка диапазон радиочастот от 30 до 300 кГц
• Li-ion – литий-ионный тип перезаряжаемой батареи
• MAD – средний годовой расход
• МВт – мегаватт, равный одному миллиону ватт, обычно указывается по отношению к электростанция
• OCV – Напряжение холостого хода, разность электрических потенциалов при отключении от цепи
• POV – Пиковое рабочее напряжение
• Q – Заряд, обозначающий количество электричества, выраженное в кулонах (Кл)
• R – Сопротивление, измеренное и выражается в омах (Ом)
• RF – Радиочастота, описывающая скорость колебаний
• SW – Коротковолновая или коротковолновая, как в случае с коротковолновыми диапазонами и коротковолновым радио
• В – Напряжение/Вольт, единица электродвижущей силы
• ВА – вольт-ампер, единица измерения электрической мощности
• ВОМ – вольтомметр, устройство, также известное как мультиметр или мультитестер

Сокращения цветов проводов

Различные электрические провода выполняют разные задачи. Цветные провода встречаются в ответвлениях цепей, которые представляют собой проводку между автоматическим выключателем или другим защитным устройством и электрической нагрузкой. Если вы не уверены в цвете провода, с которым работаете, взгляните на эти сокращения и определения.

Реклама

Цвета низкого напряжения

В большинстве домов и офисов используются системы электропроводки на 120, 208 и 240 вольт переменного тока. Эти системы находятся в розетках или других электрических цепях по всему дому. Цвета этих низковольтных проводов включают:

• Черный (BK) — провод под напряжением, включает два провода под напряжением (каждый по 120 вольт) и один нейтральный провод.
• Красный (RD) — вторичный провод под напряжением в системе коммутируемая мощность в системе 120 вольт
• Синий (BU) – провод под напряжением, протянутый через кабелепровод, часто используемый в качестве прохода для многопозиционных переключателей
• Зеленый (GN), зеленый с желтой полосой и неизолированные провода — только заземляющие провода
• Белый (WH) — нулевой провод

Цвета для более высокого напряжения

Промышленное оборудование для тяжелых условий эксплуатации работает при более высоком напряжении (277/ 480 вольт). По этой причине вы найдете маркировку этих проводов разными цветами, чем на стенах вашего дома или офиса. Эти цвета проводов:

• Коричневый (BN) — провод под напряжением. Как и черный провод выше, он имеет два горячих провода и один нейтральный провод, но с более высоким напряжением.
• Оранжевый (OG) — вторичный провод под напряжением или коммутируемое питание (например, красный), фаза 2 — оранжевый
• Желтый (YE) — провод под напряжением, протянутый через кабелепровод, часто используемый в качестве ножки переключателя, соединяющего переключатели с их источником электропитания
• Зеленый (GN), зеленый с желтой полосой и оголенные провода — только заземляющие провода
• Серый (GY) — нулевой провод

Даже если вы имеете дело с проводом, который, по вашему мнению, не находится под напряжением, лучше забудь об этом. Проконсультируйтесь с электриком или другим специалистом, если вы не уверены в своей системе электропроводки.

Реклама

Дополнительные ресурсы по электроэнергии

Если вы хотите узнать больше об электричестве и электрической энергии, есть много полезных статей, которые направят вас в правильном направлении. Вы можете найти повседневные примеры электроэнергии со списком предметов домашнего обихода. Или, если вас интересуют другие виды кинетической энергии, ознакомьтесь с ресурсом, в котором больше рассказывается о механической, лучистой, тепловой и звуковой энергии.

Штатный писатель

Электрические сокращения — Archtoolbox

Список электрических сокращений, используемых в наборе строительных чертежей, варьируется от офиса к офису. Не забудьте проверить переднюю часть набора чертежей на наличие сокращений, используемых в этом конкретном наборе чертежей.

142 ^{Трансформатор0142}

#	Number
Ω	Ohm
Φ	Phase
A	Amperes
AC	Alternating Current
A/C	Air Conditioning
AFCI	Arc Fault Circuit Interrupter
AHU	Air Handling Unit
AIC	Ампер Отключающая способность
Алюминий	Алюминий
ATS	АВР
ATC	Automatic Temperature Control
AWG	American Wire Gauge
BTU	British Thermal Units
C	Conduit
CATV	Cable Television or Community Antennae Television
CB	Критическая ветвь
C/B	Автоматический выключатель
CBM	Сертифицированный производитель балласта
CCT	Circuit (also: CIR, CKT)
CCTV	Closed Circuit Television
CD	Candela
CIR	Circuit (also: CCT, CKT)
CKT	Схема (также: CCT, CIR)
CLF	Ограничивающий предохранитель
CPT	CONTERSE CONTROLS0141 Current Transformer
CU	Copper
dB	Decibel
DC	Direct Current
DIA	Diameter
EB	Equipment Branch
EC	Электротехнический кодекс или подрядчик по электротехнике
EF	Вытяжной вентилятор
ELEV	Лифт
EM	Emergency
EMT	Electrical Metallic Tubing
EP	Emergency Power
EPO	Emergency Power Off (Button or Switch)
EWC	Electric Water Cooler
F	Предохранитель
FA	Пожарная сигнализация
FAA	9 Пожарная сигнализация 1	9 Пожарная сигнализация41 FLA	Full Load Amperes
FMC	Flexible Metal Conduit
G	Ground
GFCI, GFI	Ground Fault Circuit Interrupter
GND	Ground
GRMC	Жесткий оцинкованный металлический кабелепровод
ТСЖ	Ручной-автоматический переключатель
HVAC	Отопление, вентиляция, кондиционирование воздуха
HZ	Hertz
IEEE	Institute of Electrical and Electronic Engineers
IG	Isolated Ground
IMC	Intermediate Metal Conduit
INT	Interlock
KCMIL	Тысячи круговых мил
КВА	Киловольт-ампер
Квар	Киловольт-ампер реактивный
LFMC	Liquid Tight Flexible Metal Conduit
LTG	Lighting
LRA	Lock Rotor Amps
MC	Metal Clad Cable
MCB	Main Circuit Breaker
MCC	Центр управления двигателем
MCP	Защита цепи двигателя
MI	Минеральная изоляция
MLO	Main Lugs Only
MW	Megawatt
NC	Normally Closed
NEC	National Electrical Code
NEMA	National Electrical Manufacturers Association
NFPA	Национальная ассоциация противопожарной защиты
NL	Ночник
NO	Normally Open or Number
P	Pole
PB	Push Button or Panic Button or Pull Box
PNL	Panel
PWR	Power
PT	Трансформатор напряжения
КОЛ-ВО	Количество
REQ	Требуется
Выключатель Reurrentual RCCB4, RCB
RCD	Residual-Current Device
RMC	Rigid Metal Conduit
RMS	Root Mean Squared
RNC	Rigid Non-Metallic Conduit
RTS	Удаленная испытательная станция
RTU	Крышный блок
SE	Сервисный вход
SEB	Сервисная электрическая коробка или сервисная линия
SP	Spare
ST	Shunt Trip
SW	Switch
SYM	Symmetrical
TEL	Telephone
TGB	Telecommunications Grounding Шинопровод
TMCB	Термомагнитный автоматический выключатель
UG	Подземный
UL	Underwriters Laboratory
V	Volt
VA	Volt-Ampere
VFD	Variable Frequency Drive
VT	Voltage Transformer
W	Watt or Провод
WH	Водонагреватель
WP	Всепогодный или водонепроницаемый
XFMR

Статья обновлена: 15 февраля 2021 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

Что такое Письмо об электрической нагрузке и как его получить за 3 простых шага?

Каждому владельцу недвижимости крайне важно иметь общее представление об электрической нагрузке своего дома. Беспокойство становится гораздо более заметным, если вы ремонтируете свою собственность или переезжаете на новое место, чтобы обустроить свой дом или коммерческий бизнес.

Если вы понимаете основы, вам будет проще получить письмо с указанием электрической нагрузки. Есть компании, которые предлагают аналогичные услуги, как только вы загрузите свой архитектурный план этажа и информацию, связанную с вашей недвижимостью, такую ​​как площадь, занятость, тип оборудования и т. д.

Прежде чем мы углубимся в детали получения услуг, давайте сначала разберемся с основами письма об электрической нагрузке.

Что такое Письмо об электрической нагрузке?



По сути, электрическая нагрузка относится к количеству энергии, необходимой для питания электроприборов, таких как кухонное оборудование, осветительные приборы, стиральные машины, сушилки, водонагреватели, кондиционеры и т. д. Короче говоря, любое оборудование, которое необходимо для бесперебойной работы дома или на предприятии. .

Электрическое оборудование, которое мы используем в наших жилых и коммерческих помещениях, получает питание изнутри здания. Принимая во внимание, что коммунальные компании, такие как National Grid и Con Edison, делят определенную энергию с этими зданиями. По этой причине важно, чтобы расчеты электрической нагрузки выполнялись опытным специалистом по обслуживанию, чтобы запросить и продемонстрировать любой дополнительный источник питания.

Письмо об электрической нагрузке, с другой стороны, является рейтинговым документом, который предоставляет всю информацию об общей электрической нагрузке объекта, чтобы определить, какие компоненты могут работать с нагрузкой в ​​помещении. Существуют буквенные обозначения электрических нагрузок как для коммерческих, так и для жилых зданий. Обычно арендаторы или владельцы этажей передают письмо об электропотреблении в управляющую компанию здания или загружают его напрямую на веб-сайт коммунальной компании.

---

Получите письмо об электропотреблении в кратчайшие сроки

---

Для чего требуется электрогрузовое письмо?

Отопительное оборудование, кондиционеры, чиллеры, компьютеры и осветительные приборы относятся к типу приборов, требующих определенных нагрузок. Когда электрическая нагрузка известна точно, можно получить достаточный объем электроэнергии от энергетических компаний. Зная точную электрическую нагрузку, владельцы зданий могут сэкономить деньги, приобретя установку с оптимальной мощностью.

Приборы с электродвигателями обычно считаются самыми большими нагрузками в любом здании (включая коммерческие и жилые). При этом компрессоры кондиционеров имеют самое высокое энергопотребление. Чтобы найти точную нагрузку, требуются услуги профессиональной инженерной фирмы.

Еще одна причина обратить внимание на услуги – это случай, когда требуется ремонт здания. Там может быть какая-то старая проводка, которой недостаточно для предполагаемой нагрузки. Это означает, что электрическая инфраструктура нуждается в обновлении, чтобы соответствовать требованиям помещения.

Какую информацию содержит Письмо об электрической нагрузке?

Независимо от типа нагрузочной грамоты, документы (жилые и коммерческие) будут содержать как общую, так и конкретную информацию о типе здания, сведениях о клиентах, площади здания, типе электроснабжения, указанном напряжении (будь то коммерческих или жилых помещений и в соответствии с местными нормами), сведения об устройствах управления нагрузкой и резервном питании, и это лишь некоторые из них.

Как рассчитывается электрическая нагрузка?

Расчет электрической нагрузки требует базового понимания амперной нагрузки всех приборов в доме. Рекомендуется, чтобы общая нагрузка вашего помещения никогда не превышала 80 процентов мощности электроснабжения.

Для более глубокого понимания необходимо ознакомиться с тремя распространенными терминами в области электротехники (Ватт, Ампер, Вольт), обычно используемыми для определения электрической нагрузки помещения. Существует простая формула (написанная ниже) для расчета нагрузки всей электрической цепи.

 Вольт x Ампер = Вт

ватт/вольт =

ампер

Хотя эти расчеты помогут вам составить представление об идеально допустимой нагрузке на ваше помещение, лучше всего воспользоваться услугами квалифицированных инженеров. Такие услуги легко доступны в проектных компаниях MEP, которые предлагают комплексные услуги.

3-этапный процесс инженеров штата Нью-Йорк для получения письма об электрической нагрузке

Вот краткое описание трехэтапного процесса NY Engineer:

1. Получение необходимых данных от клиентов

Самый первый шаг начинается с проверки потребности в топливе для крупной техники. К ним относятся сушилка, кухонное оборудование и водонагреватель. Профессионалы должны выяснить, будет ли оборудование работать на газе или электричестве.

Еще одной важной проблемой является определение типа систем HVAC, чтобы рассчитать нагрузку в соответствии с номером системы или стандартной модели. Получение плана этажа, конкретной площади (кв. Футов) и типа размещения также включается в самый первый шаг.

2. Выполнение всех расчетов

Имея оценки точной нагрузки, профессионалы должны затем рассчитать все потребности в энергии и поставку.

Следующей задачей профессионала является проверка энергопотребления системы в конкретных случаях, информация о которых доступна на веб-сайте или в каталоге производителя.

3. Подготовка и подача письма

Последним этапом для профессионалов является подготовка письма и штамповка на основе расчетов.

После штамповки письмо об электрической нагрузке передается клиентам или загружается на сайт энергетической компании, такой как Con Edition, National grid и DTE Energy, чтобы инициировать дальнейшие процессы, выполняемые этими компаниями.

Думать о будущем

Простая модернизация электроснабжения в вашем помещении может сделать возможным любое расширение электроснабжения в будущем. Как только вы добавите в свой дом новые инженерные коммуникации, электрическая нагрузка также должна быть увеличена. Правильная электрическая модернизация может помочь улучшить внешний вид любого помещения, а также гарантирует отсутствие проблем с перегрузкой.

Узнайте больше о сервисе писем NY Engineers об электропотреблении, связавшись с нами по телефону 646-877-0767.

Электрооборудование для буквенных знаков канала

Электрические схемы для (почти) всех вывесок

---

Национальный электротехнический кодекс (NEC) принятый штатом Техас, и практически каждый орган, имеющий Юрисдикция (AHJ) требует, чтобы цепи, обслуживающие электрические знаки 20 ампер. максимум и не обслуживать никакие другие устройства. Это включает в себя общий провод и провод заземления (белый и зеленый провода). Если вывески содержат неон, цепь может быть рассчитана на ток до 30 ампер.

Вышесказанное не всегда было правдой, так что возможно, что проводка, обслуживающая старые знаки, должна быть заменена вашим электрик.

Почему?

Раньше знаки были в основном огнями, работает по цепям освещения, но это уже не так.

Современный электрический знак содержит электроника, в том числе прерыватель цепи замыкания на землю (GFCI) спотыкаясь.

Мы видели знаки, подключенные к старым электрические цепи, в которых включение вентилятора в магазине выключает внешний знак.

ПРИМЕЧАНИЕ. Светодиодные индикаторы Sunburst мы производим, питаемся от ответвлений, мы распределяем электрические нагрузка внутри вывески. Поэтому схема, питающая наш цифровые светодиодные вывески или вывески, содержащие одну из наших светодиодных вывесок Sunburst не ограничены этим требованием. (Другие производители не могу этого сделать.)

Буквы каналов, содержащие светодиоды

---

Светодиоды очень чувствительны к напряжению. Блоки питания, которые мы используем для питания светодиодов, обеспечивают внутреннюю защиту знака от перенапряжения, низкого напряжения, скачков напряжения и пониженного напряжения. У многих производителей нет.

Канальные письма, содержащие неон

---

К помочь предотвратить пожары, Национальный электрический кодекс и Лаборатория андеррайтеров требует, чтобы все письма канала знаки, содержащие неон, используют неон с защитой от замыкания на землю трансформаторы.

Для функционирования их В лучшем случае этим трансформаторам нужна их электрическая цепь, чтобы иметь заземляющий провод. Все современные здания иметь их. Эти трансформаторы также требуют специального общий провод, чтобы другие устройства, например, холодильник включение, на той же проводной цепи не включается ваш Трансформаторы GFI выключены. Если ваше здание не подключен правильно, вы захотите, чтобы это было исправлено, так что Ваш знак будет работать надежно.

Знаки Изготовление ^{использует стандартные неоновые трансформаторы «Франция», потому что в отличие от Все остальные трансформаторы эти трансформаторы американского производства содержат «Умный» микропроцессор, который автоматически пытается сбросить замыкания на землю перед отключением трансформатора. Если неисправность была кратковременной, трансформатор оставайтесь включенными, освещая ваш знак. Эти трансформаторы также автоматически сбрасываются, когда их мощность выключил, а потом снова включил. Они предлагают наши клиентам наилучшая возможность избежать обращений в службу поддержки.}

Наш недавно разработанные энергосберегающие последовательные трансформаторы также содержат интеллектуальные микропроцессоры. Связанные с этим расходы из двух разных типов трансформаторов с неоном освещение, а также светодиодное освещение, объясняется в нашем «Энергия Экономия» в разделе «Освещение вкладка «Варианты»

Каждый неоновый трансформатор Гарантия составляет два года с даты изготовления.

Транслюкс высоковольтный провод с силиконовой изоляцией будет использоваться во время неоновых установка, хоть и в четыре раза дороже чем какой-нибудь неоновый провод, для страховки от трансформатора неприятное срабатывание, искрение, пожары и потенциальное обслуживание звонки, вызванные выходами неонового трансформатора до 15 000 вольт.

Стакан будут использоваться опоры для труб/проводов и фарфоровые изоляторы. потому что они не деградируют со временем, в отличие от пластика и глиняные компоненты, используемые некоторыми.

Светодиоды очень чувствительны к напряжению. Блоки питания, которые мы используем для питания светодиодов, обеспечивают внутреннюю защиту знака от перенапряжения, низкого напряжения, скачков напряжения и пониженного напряжения. У многих производителей нет.

Наши световые вывески изготавливаются и устанавливаются в Лабораториях страховщиков, Национальном электротехническом кодексе (Национальном пожарном Protection Association) и стандарты City Code с использованием UL составные части.

Если беговая дорожка встроенные в знак, стеклянные неоновые корпуса электродов применяются для повышения надежности и улучшения внешний вид знака.

Защита от молнии ^— Дополнительная защита от скачков напряжения и молнии

---

Электрические скачки на знаках подачи питания и удары молнии не покрываются гарантией производителя, и они распространены в Техасе.

Поскольку технология перешла от использования электрических компонентов, таких как балласты с сердечником и катушкой, к электронным компонентам, в первую очередь для снижения энергопотребления, восприимчивость знака к повреждению от скачков напряжения или ударов молнии резко возросла. Электрические компоненты старого образца в большинстве случаев просто больше не доступны.

Signs Manufacturing ^{предлагает защиту от перенапряжений и молний по разумной дополнительной цене, добавляя компоненты к знакам, чтобы снизить вероятность повреждения в результате происшествия.}

150 VRMS для земли, 310 VRMS для линии. Максимальный импульсный ток 100 000 ампер, 0–400 Гц, внесен в список UL.

Пожалуйста, зайдите и посмотрите все эти продукты, представленные в нашей уникальной Лаборатории освещения вывесок и демонстрационном зале.

Электрический знак с буквой с Роялти-фри векторное изображение

Электрический знак с буквой с Роялти-фри векторное изображение

1. Бесплатные векторы
2. Электрические векторы

ЛицензияПодробнее

Свободно Для личного пользования. Требуется указание авторства. Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

	Бесплатно	Станд.	Расшир.
Личное использование
Печатный/Редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и изменять
Многопользовательский
Предметы перепродажи
Печать по запросу

AttributionПодробнее

Этот вектор можно использовать в любых целях , если вы четко указываете исполнителя.

Способы покупкиСравнить

Плата за изображение $ 14,99 Кредиты $ 1,00 Подписка $ 0,69

Оплатить стандартные лицензии можно тремя способами. Цены $ $ .

Оплата с помощью	Цена изображения
Плата за изображение $ 14,99 Одноразовый платеж
Предоплаченные кредиты $ 1 Загружайте изображения по запросу (1 кредит = 1 доллар США). Минимальная покупка 30р.
План подписки От 69 центов Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.

Способы покупкиСравнить

Плата за изображение $ 39,99 Кредиты $ 30,00

Существует два способа оплаты расширенных лицензий. Цены $ $ .

Оплата с помощью	Стоимость изображения
Плата за изображение $ 39,99 Оплата разовая, регистрация не требуется.
Предоплаченные кредиты $ 30 Загружайте изображения по запросу (1 кредит = 1 доллар США).

Дополнительные услугиПодробнее

Настроить изображение Доступно только с оплатой за изображение $ 85,00

Нравится изображение, но нужны лишь некоторые модификации? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры

• Изменить текст
• Изменить цвета
• Изменить размер до новых размеров
• Включить логотип или символ
• Добавьте название своей компании или компании

Включенные файлы

Подробности загрузки. ..

• Идентификатор изображения

  27184745

• Цветовой режим

  RGB

• Художник

  автобус

Список аббревиатур и символов электронных компонентов

Вот список аббревиатур названий электронных компонентов, используемых в электронике и символах печатных плат

Вот список аббревиатур и символов названий электронных компонентов, широко используемых в электронной промышленности. Я надеюсь, что вы найдете это руководство полезным.

Содержание

Список электронных компонентов Сокращения названий

• AE : антенна, антенна
• B : батарея
• BR : мостовой выпрямитель
• C : конденсатор
• CRT : электронно-лучевая трубка
• D или CR : диод
• F : предохранитель
• GDT : газоразрядная трубка
• IC : интегральная схема
• J : проводная связь
• JFET : полевой транзистор с переходным затвором
• L : индуктор
• LCD :Жидкокристаллический дисплей
• LDR : светочувствительный резистор
• Светодиод : светоизлучающий диод
• LS : динамик
• М : двигатель
• MCB : автоматический выключатель
• Микрофон : микрофон
• Ne : неоновая лампа
• OP : Операционный усилитель
• Печатная плата : печатная плата
• УЕ : датчик
• Q : транзистор
• R : резистор
• RLA : RY: реле
• SCR : кремниевый управляемый выпрямитель
• FET : полевой транзистор
• MOSFET : Полевой транзистор на основе оксида металла и полупроводника
• TFT : тонкопленочный транзистор (дисплей)
• СБИС : очень крупномасштабная интеграция
• DSP : процессор цифровых сигналов
• ПО : переключатель
• T : трансформатор
• TH : термистор
• TP : контрольная точка
• Tr : транзистор
• U : интегральная схема
• V : клапан (трубка)
• VC : конденсатор переменной емкости
• VFD : вакуумный флуоресцентный дисплей
• VR : переменный резистор
• X : кристалл, керамический резонатор
• XMER : трансформатор
• XTAL : кристалл
• Z : стабилитрон

Обозначения цепей электронных компонентов

Существует так много электронных компонентов, что невозможно упомянуть обозначения всех компонентов в этом одном учебном пособии. Следовательно, я зачислил символы только основных и в основном компонентов.

Обозначения электронных компонентов

Обозначения и сокращения электронных компонентов

Основные электронные компоненты и их функции

Заключение:

Я надеюсь, что это руководство по сокращению названий электронных компонентов и их обозначениям было полезным и полезным для вас.
