Содержание:
- Определение
- Чем опасна нехватка мощности блока питания в ПК?
- Чем качественный и надежный блок питания отличается от дешевого?
- Модульные кабели и разъёмы
Блок питания компьютера (БП) – это электронное устройство, формирующее напряжение, необходимое определенному компоненту ПК, из напряжения электрической сети. На территории России блок питания преобразует переменный ток от электросети 220В и частотой 50Гц в несколько низких значений постоянного тока: 3,3В; 5В; 12В и т.

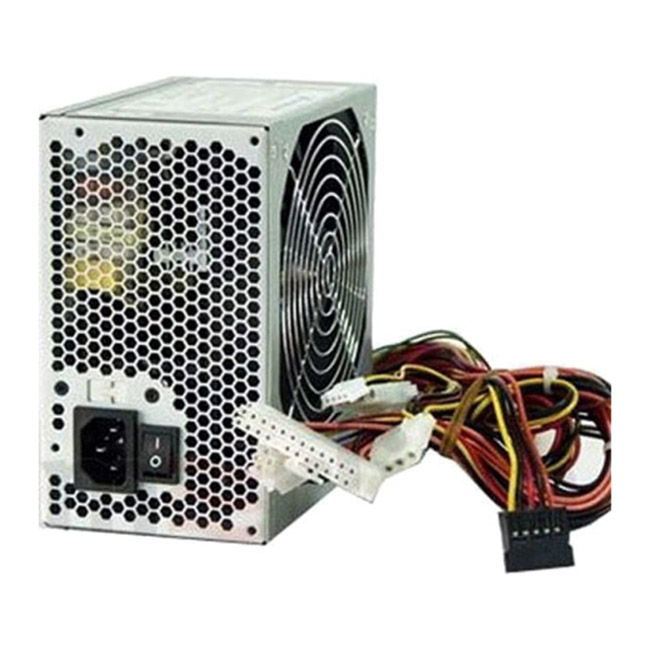

Блок питания для компьютера
Основной параметр блока питания – мощность, которая исчисляется в ваттах (Вт). Чем мощнее компьютер, тем мощнее блок питания требуется. Обычно это 300-500 Вт в бюджетных и офисных компьютерах и 600 Вт и более в мощных станциях и игровых ПК. Все более требовательны к мощности БП видеокарты топ-класса, которым нужна мощность более киловатта.
Блок питания это своеобразный энергетический центр любого компьютера. Именно он снабжает электричеством все компоненты компьютера, и позволяет ПК работать. Из электросети кабель идет в блок питания, а уже он распределят требуемое напряжение по всему остальному компьютеру.
Из БП выходят кабели к материнской плате, видеокарте, жесткому диску, приводу, кулерам и вентиляторам, к другим устройствам. Качественные и дорогие блоки устойчивы к перепадам напряжения в электрической сети. Это позволяет предотвратить выход из строя, как самого блока питания, так и всех комплектующих компьютера.
Что же необходимо для стабильной бесперебойной работы компьютера?
Мощный процессор, современная видеокарта, хорошая материнская плата.
Но почти все забывают добавить в этот список надежный блок питания, который, в качестве центра электропитания всех остальных комплектующих компьютера. Он обязан справляться с поставленными задачами на 100%. В противном случае о стабильной и безотказной работе компьютера, не может быть и речи.
Чем опасна нехватка мощности в ПК?
Если для всех элементов компьютера не достаточно мощности установленного блока питания, то это обернуться, как небольшими неполадками, так полной невозможностью включить ПК.
Вот основные опасности слабого БП:
- Есть вероятность выхода из строя или частичного повреждения жесткого диска. Это связано с тем, что в жестком диске из-за нехватки мощности считывающие головки не смогут нормально функционировать и скользить по поверхности диска и начнут царапать её. При этом могут быть слышны характерные звуки.
- Возможны проблемы с видеокартой (вплоть до пропадания изображения на мониторе). Особенно это проявляется современных компьютерных играх.
- Съемные жесткие диски и флеш накопители, подключаемые к USB-портам, а также другие устройства без дополнительного питания, могут не определятся операционной системой или отключаться в процессе работы.
- В моменты наибольшего энергопотребления компьютер может выключаться или перезагружаться.
Как избавиться от этого? Очень просто — установить более мощный и надежный блок питания.
Внимание!!! Указанные выше проблемы могут проявляться не только из-за некачественного БП, а быть следствием неисправности других комплектующих ПК. Для определения точной причины лучше обратиться в наш ремонт компьютеров на дому в городе Москва.
Характеристики блока питания
Чем качественный и надежный блок питания отличается от дешевого?
1. Хороший, качественный и дорогой обеспечивает защиту от непредвиденных скачков напряжения в электросети. В случае, если выйдет из строя сам, он должен «ценой собственной жизни» защитить остальные устройства компьютера.
2. Блок питания должен обеспечить пользователя ПК современной и удобной во всех отношениях системой кабелей. Удобно, когда есть возможность отсоединить от блока каждый кабель питания, освободив тем самым большое количество пространства внутри корпуса для вентиляции и охлаждения системного блока.
3. БП должен иметь хорошую систему охлаждения, должен быть защищён от перегрева и не издавать сильный шум от своего вентилятора.
Модульные кабели и разъёмы
Одна из тенденций развития современных БП – это увеличение удобства в использовании кабелей. Основная цель — это убрать из корпуса компьютера тот узёл проводов и кабелей, который сейчас можно увидеть почти в любом персональном компьютере.
В наиболее дешёвых блоках питания все кабели неразрывно подключены. Это приводит к тому, что все неиспользуемые для питания устройств кабели, в любом случаем находятся внутри системного блока. Это в свою очередь ухудшает циркуляцию воздуха и делает крайне неудобным процесс ремонта и модернизации ПК.
Модульные кабели и разъёмы
Гораздо более удобно, когда все лишние и незадействованные кабели можно отключить. Когда они потребуются, могут быть быстро подключены через разъёмы. Это не только значительно улучшает охлаждение внутри корпуса, но и делает внешний вид содержимого системного блока приятным на вид, если корпусе есть окно.
Блок питания рекомендуется выбирать и покупать после того, как точно рассчитано энергопотребление всего ПК. Это можно сделать, сложив энергопотребление всех компонентов. После этого надо добавить ещё примерно 30% в качестве запаса прочности. Если в будущем планируется установка ещё каких-либо компонентов, то надо ещё увеличить запас.
Сомневаетесь в том, какая мощность блока питания необходима? Не знаете кому из производителей доверять? Позвоните в центр компьютерной помощи Compolife.ru и наши специалисты обязательно помогут вам сделать правильный выбор. Кроме этого, у нас вы можете заказать установку нового блока питания в системный блок.
(495) 767-58-21
Вызвать мастера
Еще больше интересной и полезной информации
Комментарии (0)
Оставить комментарий
Блоки питания для компьютера в Крыму: Симферополь, Севастополь, Ялта
По цене: дешевые выше
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Телефон
Ваше имя
Ваше имя
Телефон
Блок питания (БП) – обязательная часть любого ПК.
Именно он приводит в действие всю систему, подает энергию. Если предыдущий блок питания вышел из строя, либо вы собираете новый компьютер, вам необходимо купить эту комплектующую.
У данного элемента компьютерной системы есть несколько характеристик:
- Мощность – от 300 до 1500 Вт.
- Размер вентилятора – от 80 до 140, либо вентилятора может не быть предусмотрено вообще.
Эти характеристики влияют на цену блока питания для ПК. Также значение имеет и производитель. Интернет-магазин предлагает широкий ассортимент комплектующих ведущих производителей:
- PowerLux (ПаверЛюкс)
- HIPRO (Хипро)
- Chieftec (Чифтек)
- Zalman (Залман)
- Aerocool (Аэрокул)
- Booster (Бустер)
- 3Cott (3Котт)
Купить блок питания для компьютера вы можете лично в любом из магазинов Индикатор в Симферополе, Севастополе, Феодосии, Красноперекопске, Ялте, Евпатории, Джанкое, Керчи и Саках.
Corsair CX550F RGB
При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.
CX550F — один из немногих блоков питания Corsair с RGB-подсветкой.
(Изображение: © Tom’s Hardware)
Аппаратный вердикт Тома
Corsair CX550F отличается хорошей производительностью и высокой эффективностью. Вишенкой на торте для некоторых из вас будет вариант белого цвета и RGB-подсветка.
ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ
Плюсы
- +
Полная мощность при 47 градусах Celsius
- +
Хороший переходной отклик при 12 В
- +
Эффективен
- +
Modern Platform
- +
RILLENT BEARING FANGIN
- +
ЭМП с низким уровнем проводимости
- +
Совместим с альтернативными режимами малой мощности
- +
Полностью модульный
- +
RGB-подсветка с широкими возможностями настройки
- +
Два цвета
- +
5-летняя гарантия
Минусы
- —
не так доступно
- —
Регуляция на свободной нагрузке
- —
ниже, чем на 17 мс.
между периферийными разъемами
между периферийными разъемамиПочему вы можете доверять Tom’s Hardware Наши эксперты-рецензенты часами тестируют и сравнивают продукты и услуги, чтобы вы могли выбрать лучшее для себя. Узнайте больше о том, как мы тестируем.
Лучшие предложения Corsair CX550F RGB на сегодняшний день )
(открывается в новой вкладке)
89,99 $
(откроется в новой вкладке)
Просмотр (откроется в новой вкладке)
CX550F — один из лучших блоков питания среднего уровня с RGB-подсветкой. Corsair объединилась с HEC для своей линейки CX-F и использовала современную платформу, включая качественный вентилятор с усовершенствованной RGB-подсветкой, что означает увеличение производственных затрат; следовательно, CX550F стоит дороже, чем в среднем по категории. Тем не менее, помимо привлекательных характеристик, устройство также предлагает хорошую производительность и не шумит в нормальных условиях эксплуатации.
Если вас не очень волнует RGB-подсветка, которая является основной причиной того, чтобы потратить больше и купить CX550F, вы также можете взглянуть на Corsair CX550M и XPG Pylon 550. Оба используют менее продвинутые платформы, чем CX550F. по-прежнему предлагают более высокую общую производительность. Если бы у нас была категория RGB в нашей статье о лучших блоках питания для устройств среднего уровня, CX550F можно было бы включить.
Corsair CX550F — это модель с наименьшей емкостью в соответствующей линейке, состоящей из трех элементов. Все они оснащены RGB-подсветкой и основаны на современной платформе HEC. Более того, они бывают двух цветов, черного и белого, и все их кабели модульные. CX550F имеет бронзовый рейтинг по стандарту 80 PLUS и золотой рейтинг Cybenetics. Он также имеет рейтинг шума Cybenetics-Standard++ (средний уровень шума 30–35 дБ[А]). Обычно это устройство стоит 9 долларов.0, так что это не совсем доступно. Однако во время обзора Corsair предлагал его по более низкой цене в 65 долларов, и вы, вероятно, могли бы найти его по более низкой цене с кодом скидки Corsair время от времени.
- Corsair CX550F RGB (черный) на Amazon за 89,99 долларов США (открывается в новой вкладке)
Изображение 1 из 11
кредит: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено: Аппаратное обеспечение Тома) (Изображение предоставлено : Оборудование Тома) Corsair прислал нам устройство белого цвета, которое отлично смотрится с модульными кабелями того же цвета и эффектами RGB-подсветки вентилятора. Освещением RGB можно управлять с помощью дополнительного контроллера освещения Corsair iCUE RGB или совместимой материнской платы с помощью входящего в комплект адаптера ARGB 5 В. Если вы не хотите покупать контроллер Corsair, а ваша материнская плата не поддерживает управление/синхронизацию RGB, вы можете настроить подсветку блока питания с помощью кнопки на передней панели.
Для циклического переключения режимов освещения необходимо нажать и удерживать кнопку, упомянутую выше, около трех секунд. Если текущий режим не радужный, вы коротко нажимаете кнопку, чтобы переключаться между цветами. Также следует помнить, что кнопка не будет работать, если блок питания находится в режиме программного управления, подключен к контроллеру Corsair или материнской плате.
Доступны следующие режимы освещения: волна радуги, радуга, дыхание радуги, мигание радуги, последовательный, непрерывный свет, одиночное мигание и импульс. У вас также есть возможность отключить подсветку вентилятора.
Изображение 1 из 7
(Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) ( Изображение предоставлено: Tom’s Hardware)Технические характеристики: Corsair CX550F RGB
Проведите по экрану для горизонтальной прокрутки
Производитель (OEM) | ГЭК |
Макс. | 550 Вт |
Эффективность | 80 PLUS Bronze, Cybenetics Gold (87-89%) |
| Шум | Cybenetics-Standard++ (30-35 дБ[А]) |
Модульный | ✓ (Полностью) |
Поддержка состояния питания Intel C6/C7 | ✓ |
Рабочая температура (непрерывная полная нагрузка) | 0–40°C |
Защита от перенапряжения | ✓ |
Защита от пониженного напряжения | ✓ |
Защита от перенапряжения | ✓ |
Защита от перегрузки по току (+12 В) | ✓ |
Защита от перегрева | ✓ |
Защита от короткого замыкания | ✓ |
Защита от перенапряжения | ✓ |
Защита от пускового тока | ✓ |
Защита от отказа вентилятора | ✗ |
Работа без нагрузки | ✓ |
Охлаждение | 120-мм вентилятор с нарезным подшипником (NR120L) |
Полупассивная операция | ✗ |
Размеры (Ш х В х Г) | 150 х 85 х 140 мм |
Вес | 1,34 кг (2,95 фунтов) |
Форм-фактор | ATX12V v2. 4, EPS 2,92 |
Гарантия | 5 years |
Выход постоянного токаPower Specifications: Corsair CX550F RGB
Swipe to scroll horizontally
| Rail | 3.3V | 5V | 12V | 5ВСБ | -12 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. Power | Amps | 20 | 20 | 45.8 | 3 | 0.3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Watts | 120 | 549. 6 | 15 | 3.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Total Max . Мощность, ВтCables & Connectors of Corsair CX550F RGBSwipe to scroll horizontally
The PSU’s low capacity doesn’t allow for more than one EPS and two PCIe разъемы, причем последний установлен на одном кабеле. Все кабели достаточно длинные, но, как обычно, хотелось бы большего расстояния между периферийными разъемами. Тем не менее, отсутствие колпачков в кабеле является хорошей новостью для большинства пользователей. Также приятно видеть более толстые датчики 16AWG до первого разъема PCIe для более низких падений напряжения, поскольку одни и те же датчики должны работать с парой этих разъемов. Изображение 1 из 8 (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) ( Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Компонентный анализ Corsair CX550F RGB Мы настоятельно рекомендуем вам ознакомиться с нашей статьей о блоках питания 101, в которой содержится ценная информация о блоках питания и их работе, позволяющая лучше понять компоненты, которые мы собираемся обсудить. Swipe to scroll horizontally
Изображение 1 из 4 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) просто бронзовый агрегат в схеме 80 PLUS. CX550F удалось немного превысить самый низкий порог эффективности Gold по шкале Cybenetics, получив соответствующий сертификат эффективности. Вместо типичной топологии с двойным входом, которую мы обычно встречаем в этой категории, HEC использовала полумостовую топологию и резонансный преобразователь LLC для повышения эффективности. Более того, мы видим синхронную схему и пару DC-DC преобразователей для второстепенных шин на вторичной стороне.Изображение 1 из 6 (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) Этап фильтрации электромагнитных помех включает в себя все необходимые детали, поэтому мы ожидаем низкий уровень электромагнитных помех. Также имеется разрядная ИС для ограничения потерь энергии на продувочных резисторах. Кроме того, есть MOV для защиты от скачков напряжения и термистор NTC для более низких пусковых токов. Изображение 1 из 2 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Выпрямитель с одним мостом может выдерживать до 10 ампер. Изображение 1 из 5 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Преобразователь APFC использует два полевых транзистора Infineon и один повышающий диод от CREE. Основная крышка принадлежит Hitachi, которая продала свой бизнес по производству конденсаторов китайскому бренду. Контроллер APFC — микросхема Champion CM6500. Другая микросхема Champion, CM03X, используется для ограничения мощности вампира путем отключения преобразователя APFC в режиме ожидания. Изображение 1 из 4 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Резонансный преобразователь LLC повышает эффективность. Он управляется интегральной микросхемой MPS HR1001C (откроется в новой вкладке).Изображение 1 из 5 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Полевые транзисторы, которые регулируют шину +12 В находятся на стороне пайки основной платы. Всего используется четыре полевых транзистора Nexperia. Второстепенные шины генерируются восемью полевыми транзисторами и используют ШИМ-контроллер Anpec. Изображение 1 из 4 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Крышки для электролитической фильтрации на вторичной стороне в основном поставляются Teapo и относятся к линии SC. Большое количество полимерных колпачков также используется для фильтрации пульсаций. Изображение 1 из 3 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Схема 5VSB использует один SBR на вторичной стороне. Изображение 1 из 3 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)На модульную плату установлено несколько полимерных крышек. (Изображение предоставлено Tom’s Hardware)Микросхема супервизора представляет собой Weltrend WT7527, поддерживающую все основные функции защиты, кроме OTP (защита от перегрева). Изображение 1 из 4 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Качество пайки хорошее Изображение 1 из 2 (Изображение предоставлено : Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Вентилятор охлаждения использует винтовой подшипник, поэтому он прослужит долго. Его RGB-подсветка также хорошего качества. Подробнее: Лучшие источники питания Подробнее: Как мы тестируем поставки электроэнергии Подробнее: . 9 . вкладка) (открывается в новой вкладке) (открывается в новой вкладке) 89,99 $ (открывается в новой вкладке) Просмотр (открывается в новой вкладке) (открывается в новой вкладке) (открывается в новой вкладке) $89,99 (открывается в новой вкладке) вкладка) питание от
Текущая страница: Спецификации и анализ деталей Следующая страница Регулировка нагрузки, время удержания, пусковой ток и ток утечки, КПД и шум Арис Мпицциопулос — пишущий редактор Tom’s Hardware US, занимающийся блоками питания. молчи! Обзор блока питания Dark Power Pro 12 мощностью 1500 Вт При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. молчи! явно после Corsair AX1600i с его новым блоком питания Dark Power Pro 12 с цифровым управлением и максимальной мощностью 1500 Вт.Выбор редакции (Изображение: © be quiet!) Аппаратный вердикт ТомаНовый be quiet! Dark Power Pro 12 с максимальной мощностью 1500 Вт демонстрирует высокую производительность, но не может превзойти своего главного соперника, могучего Corsair AX1600i. Плюсы
Почему вы можете доверять Tom’s Hardware
Наши эксперты-рецензенты часами тестируют и сравнивают продукты и услуги, чтобы вы могли выбрать лучшее для себя. Лучшее на сегодня, будь тише! Dark Power Pro 12 1500W предлагает (откроется в новой вкладке) (откроется в новой вкладке) (откроется в новой вкладке) 449 $ (откроется в новой вкладке) Вид (открывается в новой вкладке) (открывается в новой вкладке) (открывается в новой вкладке) $449 (открывается в новой вкладке) Просмотр (открывается в новой вкладке) (открывается в новая вкладка) (открывается в новой вкладке) 449 $ (открывается в новой вкладке) Посмотреть (открывается в новой вкладке) Показать больше предложений be quiet! имеет сильное предложение в категории блоков питания высшего класса Dark Power Pro 12 с максимальной мощностью 1500 Вт. Новая флагманская линейка be quiet! называется Dark Power Pro 12 и включает двух членов с максимальной мощностью 1200 Вт и 1500 Вт. Оба сделаны CWT и используют новую платформу с цифровым управлением для большинства цепей. По словам будь тише! эти блоки могут достигать эффективности до 94,9%, что звучит впечатляюще. Изображение 1 из 12 (Изображение предоставлено Tom’s Hardware)Фото продукта(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено : Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено: Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Оба устройства Dark Power Pro 12 изготовлены из титана 80 PLUS. сертифицирована, а модель мощностью 1500 Вт также имеет рейтинг эффективности Cybenetics ETA-A+ (открывается в новой вкладке), чего добиться еще сложнее. Более того, Cybenetics оценил Dark Power Pro 12 1500W как LAMBDA-A-, что означает, что он очень тихий для такого мощного блока питания. В этом продукте несколько нововведений. Во-первых, его вентилятор имеет бескаркасную конструкцию для увеличения потока воздуха и снижения уровня шума. Тем более, что по словам be quiet! профиль скорости вращения вентилятора контролируется цифровым способом. Наконец, всего имеется шесть виртуальных шин +12 В, которые объединяются в одну, если вы используете ключ разгона (перемычку). Наконец, кабели с индивидуальной оболочкой — это дополнительная роскошь, которая будет высоко оценена большинством пользователей. Изображение 1 из 5 (Изображение предоставлено Tom’s Hardware)Фотографии продукта(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Производитель (OEM) | ЦВТ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Макс. | 1500 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Эффективность | Титан 80 PLUS, ETA-A+ (91-94%) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Шум | ЛЯМБДА-А- (25-30 дБ[А]) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Модульный | ✓ (Полностью) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Поддержка состояния питания Intel C6/C7 | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рабочая температура (непрерывная полная нагрузка) | 0 — 50°С | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от перенапряжения | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от пониженного напряжения | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от перенапряжения | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от перегрузки по току (+12 В) | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от перегрева | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от короткого замыкания | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от перенапряжения | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от пускового тока | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Защита от отказа вентилятора | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Работа без нагрузки | ✓ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Охлаждение | 135-мм вентилятор с гидродинамическим подшипником (BQ SIW3-13525-HF) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Полупассивный режим | ✗ (выбирается) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Размеры (Ш х В х Г) | 150 х 85 х 200 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Масса | 2,37 кг (5,22 фунта) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Форм-фактор | ATX12V v2. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Гарантия | 10 лет |
Тем не менее, количество периферийных разъемов достаточно.
3V
Последнее не поддерживается обходным реле, что является обломом.
ШИМ-контроллер представляет собой микросхему Power Integrations TNY290PG.
Все электроснабжение
Вот как это работает.
Узнайте больше о том, как мы тестируем.
Он обеспечивает высокую общую производительность и остается тихим даже в тяжелых условиях эксплуатации. Однако он не так эффективен, как Corsair AX1600i, чего и следовало ожидать, поскольку он не использует преобразователь PFC на тотемном полюсе. Более того, его общая производительность заметно ниже, чем у лучшего предложения Corsair. Dark Power 12 1500 может обойти по производительности EVGA SuperNOVA 1600 T2, который доказал свою пуленепробиваемую конструкцию, несмотря на эпоху майнинга, но он не представляет серьезной угрозы для Corsair AX1600i, поэтому он не может быть включенным в наш список лучших блоков питания (откроется в новой вкладке) в категории «Высокая мощность».
Однако они не указывают входное напряжение, но мы можем с уверенностью предположить, что оно составляет 230 В, потому что таких высоких уровней эффективности при 115 В очень сложно достичь.
Тем не менее, его более сильный конкурент, Corsair AX1600i, имеет еще более высокий рейтинг шума (LAMBDA-A).
Выход постоянного тока
4, EPS 2.92Power Specifications
Swipe to scroll horizontally
| Rail | 3.3V | 5V | 12V1 | 12V2 | 12V3 | 12V4 | 12V5 | 12V6 | 5VSB | -12V | |
| Max. Power | Amps | 25 | 25 | 40 | 40 | 40 | 40 | 45 | 45 | 3. 5 | 0.5 |
| Watts | 150 | 1500 | 17,5 | 6 | |||||||
| Всего Макс. Power (W) | 1500 |
Cables and Connectors
Swipe to scroll horizontally
| Модульные кабели | Количество кабелей | Connector Count (Total) | Gauge | In Cable Capacitors |
|---|---|---|---|---|
| ATX connector 20+4 pin (600mm) | 1 | 1 | 16-18AWG | No |
| 8 pin EPS12V (700mm) | 1 | 1 | 16AWG | No |
| 4+4 pin EPS12V (700mm) | 1 | 1 | 16AWG | No |
| 2x (6+2) pin PCIe (600mm) | 5 | 10 | 16-18AWG | No |
| SATA (600mm+150mm+150mm+150mm) | 1 | 4 | 18AWG | No |
| SATA (500mm+150mm+150mm+150mm) | 1 | 4 | 18AWG | No |
| SATA (600mm+150mm+150mm) | 1 | 3 | 18AWG | № |
| SATA (500мм+150мм+150мм) | 1 | 3 | 18AWG | No |
| SATA (600mm+150mm) / 4-pin Molex (+150mm+150mm) | 1 | 2 / 2 | 18AWG | No |
| 4-pin Molex (600mm+150mm+150mm) | 1 | 3 | 18AWG | No |
| 4-pin Molex (500mm+150mm+150mm) | 1 | 3 | 18AWG | № |
| Адаптер FDD (150 мм) | 2 | 2 | 22AWG | No |
| Overclocking jumper (620mm) | 1 | 1 | 26AWG | No |
| AC Power Cord (1360mm) — C19 coupler | 1 | 1 | 17AWG | — |
Блок питания поставляется с большим количеством кабелей.
Это ожидаемо, конечно, учитывая огромную вместимость. Все кабели очень длинные и имеют индивидуальную оплетку с достаточным расстоянием между ними.
Помимо двух разъемов EPS, вы также получаете десять разъемов PCIe, так что вы можете легко собрать игровую систему своей мечты или мощную рабочую станцию.
Изображение 1 из 9
(Изображение предоставлено Tom’s Hardware)Фотографии кабелей
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено: Оборудование Тома) (Изображение предоставлено: Оборудование Тома) (Изображение предоставлено: Оборудование Тома) (Изображение предоставлено: Оборудование Тома) (Изображение предоставлено: Оборудование Тома) Если вы решили не использовать перемычку ключа разгона, которая объединила все шины 12В в одну, вам следует обратить внимание на схему, показанную выше. Это объясняет распределение мощности шины 12 В между розетками блока питания.
Если вам нужно до двух разъемов PCIe, используйте разъем A. Если вам нужно больше, используйте разъемы, помеченные как B, и оставьте A последним. Если вы будете следовать приведенным выше инструкциям, у вас будет сбалансированное распределение мощности.
Анализ компонентов
Мы настоятельно рекомендуем вам ознакомиться с нашей статьей о блоках питания 101, в которой содержится ценная информация о блоках питания и их работе, , что позволит вам лучше понять компоненты, которые мы собираемся обсудить.
Swipe to scroll horizontally
| General Data | — |
| Manufacturer (OEM) | CWT |
| PCB Type | Double Sided |
| Primary Side | — |
| Переходный фильтр | 6 колпачков Y, 2 колпачка X, 2 дросселя CM, 1 MOV, 1 Champion CM02X (разрядная микросхема) |
| Inrush Protection | NTC Thermistor SCK-037 (3 Ohm) & Relay |
| Bridge Rectifier(s) | 2x WeEn WNR2560M |
| APFC MOSFETs | 2x On Semiconductor FCH040N65S3 (650V, 41A @ 100°C, Rds(on): 40mOhm) & 2x On Semiconductor FCPF067N65S3 (650V, 28A @ 100°C, Rds(on): 67mOhm) |
| APFC IC Drivers | 2x On Semiconductor NCP81071 |
| APFC Повышающий диод | 2x Infineon IDh20G65C6 (650 В, 10 А при 140 °C) |
| Крышка(-и) | 2x Nippon Chemi-Con (400 В, 680 мкФ каждый или 1360 мкФ, 1xM°F, 2 1050 ч вместе), C Nippon Chemi-Con (400 В, 470 мкФ, 2000 ч при 105°C, кмВт) |
| Главные переключатели | 4 шт. Alpha & Omega AOTF29S50 (500 В, 18 А при 100 °C, Rds(on): 0,4 Ом) |
Драйверы микросхем | 2x кремний Лаборатории Si8233BD |
| Цифровые контроллеры | 2x Texas Instruments UCD3138A |
| Топология | Первичный
Сторона: полу цифровой, интеркированной PFC, Full-Bridge & LLC Converter . (60 В, 160 А при 100°C, Rds(on): 1,6 мОм) |
| 5 В и 3,3 В | Преобразователи постоянного тока в постоянный: 6x ШИМ-контроллеры: 1x |
| Фильтрующие конденсаторы | Электролитические: 4x Nichicon (2-5 000 ч при 105°C, HD), 2x Rubycon (6-10 1000 ч при 105°C, HD) , ZLH), 2x Nippon Chemi-Con (4-10 000 ч при 105°C, KY), 1x Nippon Chemi-Con (1-5 000 ч при 105°C, KZE) |
| Контроллер IC | Weltrend WT7502R (OVP, UVP, SCP, PG) и Weltrend WT7518 (4 канала OCP) |
| Модель вентилятора | Будьте спокойны! BQ SIW3-13525HF (135mm, 12V, 0. 56A, Fluid Dynamic Bearing Fan) |
| 5VSB Circuit | — |
| Rectifier | 1x IPS ISD04N65A (650V, 4A, Rds(on): 2.2Ohm ) FET и 1x PS1045L (45 В, 10 А) SBR |
| Резервный ШИМ-контроллер | On-Bright OB5282 |
Изображение 1 из 4
(Изображение предоставлено Tom’s Hardware)017 (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Хотя CWT использовала цифровые контроллеры для управления преобразователем APFC вместе с первичными переключающими полевыми транзисторами и схемой регулирования +12 В, все же второстепенные шины и схема 5VSB использует аналоговые контроллеры. Более того, эта платформа не столь продвинута, как в устройствах Corsair AX1600i и Wentai Aidan-T1616. Нет безмостового тотемного полюса PFC и GaN MODFET, современная комбинация, которая позволяет использовать до 9КПД преобразователя APFC 9%.
Если вы хотите узнать больше о преобразователе коэффициента мощности тотемного полюса, посмотрите обзор AX1600i.
Изображение 1 из 5
(Изображение предоставлено Tom’s Hardware)Переходный фильтр
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Переходный процесс/ В фильтре электромагнитных помех более чем достаточно деталей, чтобы хорошо выполнять свою работу. Тем не менее, мы заметили несколько высоких всплесков электромагнитных помех во время проведенного нами предварительного теста на соответствие требованиям по электромагнитной совместимости.
Изображение 1 из 2
(Изображение предоставлено Tom’s Hardware)Мостовые выпрямители
(Изображение предоставлено Tom’s Hardware)Имеется два мощных мостовых выпрямителя. В совокупности они могут выдерживать ток до 50 ампер.
Изображение 1 из 5
(Изображение предоставлено Tom’s Hardware)Преобразователь APFC
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Источник питания использует чередующийся преобразователь PFC, что означает, что два преобразователя APFC работают параллельно с разностью фаз между ними.
Это сводит к минимуму пульсации входного/выходного тока и снижает потери проводимости, повышая эффективность и удваивая эффективную частоту коммутации.
Поскольку на радиаторе APFC не было места, пришлось исключить два полевых транзистора. Вот почему CWT использовала в этом преобразователе два мощных и два стандартных полевых транзистора. Однако очень жаль, что они не выбрали безмостовой преобразователь коэффициента мощности с тотемным полюсом, эффективность которого была бы на 3% выше. Цифровое управление, которое имеет этот блок питания, идеально подходит для этого типа преобразователя PFC.
Объемные конденсаторы имеют большую емкость, всего 1830 мкФ. Таким образом, мы ожидаем довольно длительное время задержки, хотя это также связано с программированием основного ШИМ-контроллера.
(Изображение предоставлено Tom’s Hardware)Пара микросхем драйверов управляет всеми четырьмя полевыми транзисторами преобразователя PFC.
Изображение 1 из 4
(Изображение предоставлено Tom’s Hardware)Основные полевые транзисторы и первичный трансформатор
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) в полномостовую топологию.
Обычно также используется резонансный преобразователь LLC для повышения эффективности за счет переключения первичных полевых транзисторов без потерь. Наконец, два драйвера IC, которые управляют первичными полевыми транзисторами, — Si8233BD, предоставленные Silicon Labs.Поскольку не было места для одного большого главного трансформатора, CWT пришлось использовать два меньших.
Изображение 1 из 2
(Изображение предоставлено Tom’s Hardware)Цифровые контроллеры
(Изображение предоставлено Tom’s Hardware)Texas Instruments предоставляет пару цифровых контроллеров. Их номер модели — UCD3138A, и мы видим этот тип MCU не в первый раз. Один из них управляет преобразователем APFC, а другой — первичными переключающими полевыми транзисторами и схемой регулирования 12 В. Один из этих микроконтроллеров также обеспечивает функции защиты системы, взаимодействуя с двумя аналоговыми управляющими ИС.
Изображение 1 из 3
(Изображение предоставлено Tom’s Hardware)12-вольтовые полевые транзисторы и VRM
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) Двенадцать полевых транзисторов On Semiconductor NTMFS5C612N регулируют шину 12 В.
Они устанавливаются на вертикальных щитах рядом с главными трансформаторами, чтобы свести к минимуму падение напряжения и потери энергии.
Преобразователи постоянного тока, которые генерируют второстепенные шины, устанавливаются на той же дочерней плате. Всего используется шесть полевых транзисторов и один ШИМ-контроллер. Цифрового управления для этих рельсов, к сожалению, нет.
Изображение 1 из 4
(Изображение предоставлено Tom’s Hardware)Фильтрующие колпачки
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) колпачки, которые использовал CWT, высокого качества. Фильтрация пульсаций в основном основана на полимерных колпачках, и их существует огромное количество, 40, если быть более точным.Изображение 1 из 3
(Изображение предоставлено Tom’s Hardware)Передняя панель модульной платы
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) На модульной плате вдоль шинопроводов, обеспечивающих передачу мощности, установлено много полимерных крышек.
1 из 2 основной печатной платы. Weltrend предоставляет оба контроллера IC.
Изображение 1 из 2
(Изображение предоставлено Tom’s Hardware)Цепь 5VSB
(Изображение предоставлено Tom’s Hardware)Рейка 5VSB регулируется схемой, показанной на фото выше. В качестве второстепенных шин используются аналоговые контроллеры. CWT имеет более эффективные схемы 5VSB в своем портфолио, поэтому мы удивляемся, почему они не использовали одну из них в таком высококачественном блоке питания.
Изображение 1 из 5
(Изображение предоставлено Tom’s Hardware)Качество пайки
(Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware) (Изображение предоставлено Tom’s Hardware)Качество пайки хорошо, как и ожидалось от такого дорогого продукта.
Изображение 1 из 2
(Изображение предоставлено Tom’s Hardware)Охлаждающий вентилятор
(Изображение предоставлено Tom’s Hardware) Охлаждающий вентилятор имеет бескаркасную конструкцию, которая помогает увеличить поток воздуха.
