что это, чертежи и расчет

Многие автомобилисты интересуются процессом выбора качественной акустической системы, при этом параллельно уточняют, как возможно сделать бандпасс своими руками. Чаще всего акустическую систему подключают по нескольким схемам, а именно, при помощи закрытого короба, фазоинвертора, бандпассов различных  порядков.

При этом возможно уточнить, что вполне реально изготовить качественную акустику  собственноручно по чертежам специалистов, в том числе, их можно изготовить не только 2 порядка, но и максимального 12 порядка.

Стоит отметить, что правильный расчет порядков собственноручно изготовленного бандпасса, а также, оснащение его сабвуфером позволяет существенно снизить шумность автотранспортного средства, а параллельно наслаждаться качественным и кристально чистым звуком.

Что такое порядки бандпасса?

Стоит уточнить, что бандпасс представляет собой громкоговоритель низкочастотного типа, который способен качественно воспроизвести даже максимально низкие басы.

Как правило, такие гаджеты делятся на 2 порядок или же 12 порядок, они же способны воспроизводить такие басы, которые не попадают в частоты работающих в тандеме с ними акустических систем широкополосного характера.

Сабвуфер бандпасс

При этом порядки бандпасса представляет собой сигнал, неискаженный никакими фильтрами, при этом чертежи и расчеты профессионалов позволяют изготовить короб данной конструкции собственноручно.

Кстати, наличие в бандпассе акустической системы различного порядка  качественного сабвуфера позволяет воспроизводить басы, которые не поддаются колонкам классическим.

В том случае, если порядки позволяют воспроизводить мелодии на низких частотах, то владелец автотранспортного средства может обойтись без установки сабов.

Бандпасс

Низкие частоты, которые корректирует сабвуфер, идеально подходят для:

  • просмотра кинофильмов и видео со спецэффектами;
  • прослушивания музыки в электронном стиле;
  • при видео играх;
  • использования не только в автотранспортном средстве, но и дома.

Для того, чтобы использовать его за пределами авто, следует приобрести несколько переходников и кабели разной длинны. При этом можно проконсультироваться с сотрудниками проверенной компании Прайд, а также, выбрать именно ее продукцию для качественного звука.

Порядки сабвуфера бандпасс

Характеристика бандпасс 4 порядка

Стоит сразу же уточнить, что бандпасс 4 порядка (Qts≈0,4) является самым эффективным среди подобных бандпассов. В том случае, если устройство заключает в себе 4 порядок, то оно способно применять сабвуфер, который имеет расширенную пропускную полосу. Однако даже в этом случае, согласно многочисленным чертежам можно понять, что отдача будет слегка ограниченной, поскольку сама полоса будет узкой и характеризоваться повышенным КПД, а вот колокол будет обладать низкими тонами.

Сабвуфер трёхкамерный БП-4

При этом бандпасс 4 порядка – это необычная штука, поскольку произвести точный расчет практически нереально без соответствующих профессиональных навыков. Кстати, изготовление собственноручно акустической системы, порядки которой ограничены четверкой, будет трудоемким и капризным.

Качественный короб позволяет спрятать в нем динамик, как можно глубже, поэтому нереально этот объект повредить и полностью отсутствует необходимость в установке фильтров.

Бандпасс 4 порядка

Преимущества и недостатки бандпасса 6 порядка

Фирменный бандпасс 6 порядка, заключенный в качественный и надежный короб, обладает рядом основных преимуществ:

  • отменное воспроизведение максимально низких частот;
  • снижение нагрузок механического типа;
  • происходит демпфирование диффузорных колебаний;
  • повышенная отдача в верхних басах и снижение искажений;
  • способность качественного охлаждения магнитной системы;
  • легкий монтаж;
  • простейшая конструкция бандпасса акустической системы;
  • способность надежной защиты диффузора бандпасса 6 порядка от любых внешних повреждений.
Бандпасс 6 порядка

При этом у бандпасса 6 порядка тоже существует несколько недостатков:

  • увеличенные размеры;
  • сложность проектирования, поскольку при неправильной установке моментально возникает некачественный и слегка неприятный звук;
  • сложность и трудоемкость при изготовлении, которое не по силам новичкам;
  • наличие фильтрующих свойств позволяет замаскировать все искажения, в случае, если прибор ограничивает сигнал;
  • нельзя вовремя заметить перегрузку усилителя и понять, что бандпасс шестого порядка полностью вышел из строя;
  • необходимость замены одного из звеньев средних басов;
  • все технические характеристики будут зависеть от характера настроек.
Бандпасс 6 порядка

Как сделать бандпассы собственными руками

Вполне реально не тратить финансовые средства на то, чтобы приобрести качественный, надежный и фирменный сабвуфер бандпасс. При этом на просторах интернета реально отыскать качественные чертежи бандпассов, которые ни в чем не будут уступать самым дорогим гаджетам, которые выпускаются компанией Прайд.

Чертеж сабвуфера бандпасс 6-го порядка

При собственноручном изготовлении бандпасса стоит обратить внимание на качественные чертежи, которые уже были опробованы на практике настоящими профессионалами.

Стоит отметить, что вся конструкция бандпасса, изготовленного своими руками, зависит от того, какой именно был выбран громкоговоритель. Дело в том, что корпус надежен, однако, он довольно чувствителен, поскольку узость частотной полосы напрямую зависит от такого показателя, как Qts.

Конструкция корпуса бандпасса

Чем ниже будет данный показатель, тем шире будет частотная полоса, однако, иные характеристики будут невероятно нестабильными. Именно, поэтому все расчеты должны производиться как можно тщательнее и в идеале при помощи профессионалов.

При этом коэффициент деформирования громкоговорителя не сможет оказать какое-либо влияние на полную конструкцию бандпасса.

акустическое оформление сабвуфера ⋆ Doctor BASS

Сабвуфер бандпасс

На этой странице разберем такое акустическое оформление как бандпасс или полосовой громкоговоритель. Это пожалуй самый сложный тип оформления сабвуфера, он состоит из двух камер, между которыми монтируется динамик.

Особенности

Главная фишка бандпасса —  он имеет естественный фильтр НЧ, что и делало его популярным в прошлом, когда «натуральные» фильтры были обычным способом разделения частотных полос.  Но после появления и распространения специализированных басовых усилителей с активными фильтрами этот фактор стал несущественным. Кроме особенностей у бандпассов есть и яркие плюсы, по этому они используются в автозвуке, хотя и не так часто по сравнению с другими типами оформления.

Плюсы:

  1. Качественный низкий бас
  2. КПД Выше чем у ЗЯ и ФИ
  3. Сабвуфер защищен от внешних воздействий

Минусы:

  1. Сравнительно узкий частотный диапазон
  2. Сложность расчета и изготовления
  3. Требуемый объем больше чем у ЗЯ и ФИ

Бандпассы встречаются 4го и 6го порядков. Порядок это крутизна спада фильтра.

n — порядок фильтра

Бандпасс 4 порядка

Корпус с двумя камерами, одна из которых по сути – закрытый ящик, а вторая фазоинвертор. Именно бандпасс 4 порядка чаще используется в аудиосистемах. Расчет заключается в подборе объемов камер, их соотношения и определении площади и длины порта.

Бандпасс 6 порядка

Бандпасс 6 порядка это ящик с двумя фазоинверторами. Поэтому к предыдущим расчетам добавляется определение второго порта, а так же соотношения настроек обоих фазоинверторов. Такой короб имеет 2 основных вида: вид-1 порт выходит наружу из обоих камер; вид-2 порт одной камеры выходит в другую.

Бандпасс 6 порядка. Вид-1.Бандпасс 6 порядка. Вид-2.

Особенности выбора

В принципе, сложность изготовления не так страшна, как кажется на первый взгляд, проблемы доставит множество переменных в построении. Это — объемы камер в отдельности, их соотношение, настройка портов, соотношение настроек двух портов. Как видите их очень много, прибавьте к этому то, что расчеты не всегда сойдутся с практикой и придеться вносить корректировки в корпус.

Тем не менее, такое акустическое оформление часто встречается на соревнованиях по автозвуку, а в формате звукового давления и вовсе не ограничивается рамками короба — роль одной из камер может выполнять салон автомобиля.

Бандпасс 6 порядка — стена

В общем, если вы новичок, то для первого корпуса бандпасс любого порядка будет не лучшей идеей. Если у вас есть опыт, подкрепленный практикой и вам нравится эксперементировать, то в добрый путь!

Видео

Удачи в выборе!


Читайте еще:

Нажмите кнопку, чтобы поделиться материалом:

Бандпасс 6-го порядка на 75гдн

Введение
Сабвуфер  — это низкочастотный громкоговоритель, воспроизводящий самые низкие басы, не входящие в диапазон частот работающих совместно с ним широкополосных акустических систем.
Поводом для написания статьи послужило достаточно малое кол-во подробных статей в интернете по готовым конструкциям. Вот и решил я внести свой посильный вклад. Большинство статей почему-то касалось автомобильных сабов — просто удивительно, как много у нас людей готовых отдать пол багажника для того чтобы ехать с грохотом и ритмично прыгать :). К тому же, шум на скорости всё равно не даст наслаждения от звука. Моё мнение — в машину надо купить просто хорошую акустику, этого как правило хватает. А вот дома можно и музыку послушать в спокойной обстакановке и фильм посмотреть с объемным звуком. Статья задумывалась как краткий конспект теории с отражением её на практике, поэтому теорию я попытался законспектировать из других статей — не придумывать же её самому.
Что меня подвигло на ваяние такого сооружения? К этому привела целая череда событий. Грядет поколение DVD, все вокруг озаботились покупкой проигрывателей и дисков (благо они стали стоить 4-6$). Уже трудно было оставаться в стороне, да и моя давняя мечта перевести с видеокамеры семейный архив на цифру не давала покоя. Я засел за интернет, штудируя статьи по DVD, начиная от аппаратуры, до создания собственный дисков, благо оцифровывать и обрабатывать видео я уже умел. Было решено подождать до лета, когда писалки DVD немного подешевеют и прикупить всю эту новомодную технику. Для начала было решено собирать всё самому, дабы обойтись наименьшими затратами. Первое что я купил, был DVD проигрыватель, который покупался из расчета тестирования моей DVD фильмотеки на бытовом проигрывателе. Причём, до  лета я не дотерпел 🙂 Выбирал я его из расчета цены и возможностей, а также из того, что ресивера у меня нет и возможно не будет в ближайшее время, поэтому в нем должен был быть декодер и выход на 6 каналов сразу. В итоге был куплен BBK-919PS (тогда был ещё с Panasonic приводом).
Пара колонок S-30 у меня стояли подключенные к компьютеру через самодельный компьютерный усилок, вот их я и задействовал на фронты. На тылы ничего не было, и я купил за символическую плату 15АС-315 (небольшие пластмассовые колонки, но звучат они очень ничаво в среднем и высоком диаппазоне) и усилок Вега-120. Центральный канал я решил подключить к телевизору, благо его можно отдельно регулировать с пульта, да и звук там достаточный для воспроизведения голоса. А если у вас телевизор 29″ — вообще можно обойтись без центральной колонки, ибо там, так правило, звук очень достойный. Далее, ясное дело, я стал тестировать все каналы в фильмах, поскольку усилок у меня был только стерео. И тут выяснилось, что в других каналах куча звука, которого нет во фронтальных колонках :), а в сабе есть звуки, которых нет вообще ни в одном из каналов. Почитав в интернете про рекомендации лучших саба-каводов, а также рекомендации знакомых, имеющих в пользовании дом. кинотеатры, я ясное дело загорелся.
И тут друг меня надоумил собрать это дело самому, подсунул пару статей по 75ГДН и порекомендовал заехать на рынок, посмотреть динамик. После долгих мучений и размышлений на рынке был куплен 75ГДН-1-4 за 23$, как дешевый и наиболее описанный в интернете, хотя я и смотрел разные, в том числе и JBL от 80$ до 250$ :). Надо сказать, первое, что я сделал еще до покупки — проштудировал цены. Самой доступной ценой для покупки оказалась Sven-Audio, но всё равно дороговато а качество звука сомнительное. Так вот, самый простой саб получался 180$, а нормальный саб обойдется примерно 300-350$. Все расходы на производство саба были запротоколированы, так что стоимость конструкции у меня подсчитана 🙂 , но обо всем по порядку…
Теория и замеры параметров динамика
Для расчета колонки необходимо знать, хотя бы основные параметры динамиков. Эти параметры валом лежат в интернете, но беда в том, что все как один, дают неправдоподобные параметры для 75ГДН-1-4 (для других не знаю). На одном из сайтов я нашел отсканированный паспорт на этот динамик,  вот этим параметрам я верю больше. На это наверное есть причины, одна из них —  что такие головки выпускались целой кучей заводов и достаточно длительное время и Советской промышленностью, так что со временем возможно параметры изменялись. Но дело в том, что изменились они как выяснилось в 2 раза! А с параметрами из справочников, при расчете в программе, объем ящика получался 5 литров, это меня и насторожило. Кстати, практически  во всех статьях, мной прочитанных были рекомендации измерять СВОИ параметры динамика.  Решение снимать параметры своего динамика было принято после недельной возни с программами расчета саба (несмотря на жуткую лень делать это), в которых выяснилось, что эти параметры сильно влияют на размеры ящика и на АЧХ соответственно. Для того, чтобы понять, какие параметры нужны и с чем их едят, а также каким макаром их заполучить не имея под рукой толковых измерительных приборов и пойдет речь в этой главе.
Писать буду кратко, кто хочет — может почитать более детально в прилагаемой литературе, из которой был собран материал.
Может показаться странным, но динамик в основном характеризуют три параметра, предложенный Тиллем и Смоллом:
Fs – частота резонанса в открытом пространстве;
Qts – полная добротность динамика;
Vas – эквивалентный объем.
Fs — это частота резонанса динамика без какого-либо акустического оформления. Она так и измеряется — динамик подвешивают в воздухе на возможно большем расстоянии от окружающих предметов, так что теперь его резонанс будет зависеть только от его собственных характеристик — массы подвижной системы и жесткости подвески.
Qts — отношение передаточной функции динамика на частоте Fs к передаточной функции на частотах, где амплитудно-частотная характеристика (АЧХ) динамика горизонтальна, т.е. на частотах выше Fs. Другими словами, Qts –характеризует эффективность динамика на резонансной частоте.
Vas – объем воздуха, который обладает гибкостью (величина обратная упругости) такой же, как и подвижная система динамика. При размещении динамика в закрытом ящике (ЗЯ) гибкость воздуха внутри ящика добавляется к гибкости подвижной системы динамика и его резонансная частота изменяется. Существует следующая закономерность, при помещении динамика в ящик объемом Vas его резонансная частота Fs и добротность Qts возрастают в 1,4 раза.
Измерить эти параметры при первый взгляде на конструкцию довольно геморойно, но проделав это один раз — все сомнения пропадают — всё оказывается достаточно просто.Для начала надо подготовиться:
— скачать прогу генератора сигналов для звуковой карты скачать Marchand Function Generator
— можете еще слить скачать Oscilloscope 2.51 — осциллограф к звуковой плате. Подключив выход на вход — можно посмотреть чего генератор вытворяет
— найти резистор на 1 кОм
— взять стерео, как минимум, усилитель мощности, ибо надо усилить сначала сам сигнал, а потом измеряемый сигнал
— взять вольтметр цифровой желательно, шоб не пересчитывать и не перещёлкивать диапазоны. Я взял цифровой и стрелочный, и сравнил результаты для проверки.
Далее нужно собрать следующую схему:
Далее:
  • Берем ручку и бумагу
  • Запускаем программу генератора, громкость на компе ставим на середину (иначе синусоида обрезанная какая-то получается), остальное усилком выправиться.
  • Подключаем вольтметр к точкам А и С (т.е к выходу усилка) , и устанавливаем напряжение равным 10-20 В на частоте 500-1000 Гц, регулируя громкость на усилителе.
  • Подключаем вольтметр к точкам В и С (т.е к динамику).
  • Ставим на ~5Гц генератор и УБИРАЕМ ДИНАМИК подальше от всех предметов и стенок (можно подвесить, если получиться). Практика показала, что в дали от предметов и на полу лежащий динамик дает таки различные показания, но незначительные, однако на чистоту эксперимента повлияет.
  • Меняя частоту генератора смотрим показания вольтметра — нас интересуют максимальное и минимальное напряжение. Примерно возле резонансной частоты напряжение резко возрастает, а после резко падает. При максимальном напряжении смотрим частоту — это  и есть Fs.
Таким макаром мы уже имеем Fs. Изменяя частоту вверх относительно Fs, находим частоты, на которых показания вольтметра постоянны и значительно меньше Us (при дальнейшем повышении частоты напряжение опять начнет увеличиваться). Запишем это значение, Um. Лучше повторить процедуру с уменьшением частоты.
По эти записям получим примерно такой график:
Где, Fs — резонансная частота, а Us соответствующее ей напряжение. Um — минимальное напряжение, U12 рассчитывается в Excel-е, после занесения данных в ячейки. Опять крутим опять частоту и ищем когда показания вольтметра совпадут со значением U12, запоминаем частоту. Таких значений должно быть два, как видно из графика. Это будут F1 и F2. Вносим их в Excel. Всё — смотрим значение Qts. Я сделал две методики расчета, для проверки правильности того, что я насчитал 🙂 в итоге показания сошлись, а небольшая разница объясняется погрешностью вычислений. Vas можно не считать, а  взять из справочных данных, он похож на правду, да и этот параметр не сильно влияет на расчет ящика. К тому же, для его расчета вам придется соорудить фанерный ящик, достаточно жесткий и герметичный, а затем повторить измерения. Я ставил себе цель, создать что-то типа конспекта тех материалов, которые я прочитал, дабы отбросить ненужное, а для глубинного изучения вопроса — в конце материала привожу все линки. Итак мы сняли параметры динамика. Для 75ГДН-1-4 вот что получилось:


Параметры моего динамика

Справочные параметры (из интернета)

Fs3425
Qts0,460,21
Vasне измерялся80

Наиболее важный параметр это Qts. Как вам отличие? В ДВА РАЗА! Надо сказать, что я скачал примерно с десяток справочников по динамикам, другие параметры в них колебались, а вот этот был на удивление стабилен. Вот и верь после этого людям…
Едем дальше. Теперь надо выбрать тип ящика, куда всё это добро засунуть можно. И тут нам как раз пригодятся точные параметры динамика.
Самых распространенных видов акустического оформления всего три:
Тип ящикаЗакрытыйЯщик
(ЗЯ)
Closed

ФазоИнвертор
(ФИ)
Vented

Бандпасс (БП)
4-го и 6-го порядков
Bandpass


Критерий выбораQts < 0.8-1.0 , оптимально 0,7
Fs/Qts=50
Qts<0.6, оптимум — 0,39
Fs/Qts=85
Fs/Qts=105
Отличительные характеристики

Это наиболее простой в изготовлении тип акустического оформления АС.

При простоте конструкции, обладает многими достоинствами, но К.П.П наименьший по сравнению с любым другим типом акустического оформления — как следствие необходимость нехилой мощи и возможный выход динамика из строя(от чрезмерных стараний 🙂

Для расчета характеристик здесь есть всего один параметр — объем ящика.

В своем рабочем диапазоне фазоинвертор создает для динамика совершенно тепличные условия, причем точно на частоте настройки амплитуда колебаний минимальна, а большая часть звука излучается тоннелем. Допустимая подводимая мощность здесь максимальна, а искажения, вносимые динамиком — наоборот, минимальны.

Фазоинвертор существенно более капризен к выбору параметров и настройке, поскольку выбору, под конкретный динамик, подлежат уже три параметра: объем ящика, поперечное сечение и длина тоннеля.

Чемпион по эффективности.

Путем выбора соответствующих объемов и частоты настройки передней камеры, можно построить сабвуфер с широкой полосой пропускания, но ограниченной отдачей, то есть колокол будет низким и широким, а можно — с узкой полосой и очень высоким к.п.д. в этой полосе.

Бандпасс — капризная штука в расчете и самая трудоемкая в изготовлении. Зато динамик закопан внутри — меньше риск повредить динамик и практически отпадает необходимость в полосовом фильтре(хотя на практике выяснилось — что всё равно желателен)

ЗЯ я сразу отмёл — зачем мне колонка с низким КПД? Динамик и так не самый мощный — номинал 50Вт, максимальная 75Вт. К тому же внутри колонки нехилое давление создается, что требует особой герметичности. И параметр Fs/Qts не подходит для моего динамика. Правда, ЗЯ это и самый маленький ящик из всех — что может оказаться иногда важным.
ФИ я не захотел делать по трем причинам :1) надо супер ровную дырку делать и потом чем-то её закрывать, иначе мой ребенок сразу приговорит динамик 2) надо ставить фильтр для обрезания частот свыше 200Гц, иначе 75ГДН дальше звучит совсем не cool. 3) нормальный спад на низах получался при диких размерах ящика 120-150л(еще один шкаф в квартире), меня бы жена выперла вместе с этим сабвуфером  🙂 НО! Fs/Qts=74, т.е. динамик наиболее подходит для ФИ, а низы классные дает при этом, только вот РАЗМЕР 8(. Тут надо учесть, что для одиночных бандпассов подходят практически те же динамики, что и для фазоинверторов.
 Бандпасс мне подошел и понравился больше всего. Фильтр делать не надо — сам корпус фильтрует. Динамик внутри спрятан — не проткнешь. И расчеты в программах показали наилучшие результаты при уместном размере…
Расчет и проектирование ящика
Расчеты показали у Бандпасса относительно неплохие размеры и неплохой спад на низах, однако всё равно спад сильно зависел от объема и пришлось идти на компромисс, немного уменьшив ящик до 65л. Расчеты я провел сразу в трех программах, дабы проверить верность того, что я соорудил. Результаты практически сошлись. Я использовал WinISD 0.44, WinISD Pro Aplha и скачать JBL SpeakerShop или скачать BassBox (найдите 10 отличий называется). Понравилась мне больше всего первая прога, вторая была жутко глючной (на то она и Alpha), но в некоторых отношениях полезной, третья — просто подтвердила мои расчеты (у неё очень неудобный интерфейс — плохо менять параметры на лету, подбирая значения для размера камер и фазоинверторов, а после каждой загрузки нужно в метрическую систему переключаться). Итак чего получилось — смотрим графики (взять файлы проектов можно будет далее):
Тут видно в сравнении БП и ФИ. При равных объемах ящика ФИ значительно уступает Бандпассу. А при больших наоборот. Так что если хотите поиметь новый шкаф дома — то стоит присмотреться к ФИ. Про горб в середине см. ниже. И почти тоже самое в JBL SS:
Тут немного меньше объем у ФИ, но все равно он в 2 раза больше приведенного БП. Для БП тоже объем критичен, можно сделать большим, уменьшив тем самым провал в середине и улучшив спад на низах.
Расчет сводится в подборе литража камер и частот на которые они настроены, ну и проверке АЧХ. Я думаю остальные три графика вас не будут волновать :).
Провал в середине не убирался ну никак — такой вот динамик :). На увеличение объема я идти не хотел, мне надо было вписаться в комнату, ящик кстати немаленький всё равно. Но я думаю, таким провалом можно пренебречь — ведь провал в 3Дб очень небольшой (просто график растянут по высоте), а если учесть неравномерность АЧХ самого динамика в 10Дб, то про это просто можно забыть. К тому же, это все равно идеализированная АЧХ, в жизни всё куда сложнее и запутанней 🙂 Провал можно сделать меньше, если сузить частоту, но мне хотелось дотянуть АЧХ до 200Гц, что не совсем удалось, но в 150Гц уж точно попал :). Тут же замечу — середина всё равно слышна в сабе через толстую дырку, так что активный фильтр не помешает, что я потом и исполнил в усилке.
Расчет фазоинверторов сводится к заданию внутреннего диаметра трубы в метрах и проверке значения «Vent mach» на зеленый цвет, когда становиться красным — плохо — слишком большой поток воздуха, т.е это уже не сабвуфер, а музыкальный инструмент типа «труба». Тут же надо смотреть на длину фазоинвертора, чтобы она вообще вместилась в ящик, а желательно ваще до середины . Я долго не мог списаться в размер, ибо увеличивая диаметр, для нормального потока воздуха, длинна фаза сразу становилась немерянной. Длинна зависит от диаметра и частоты, на которую настроен фаз — поэтому играться можно еще и частотой. При этои будет меняться АЧХ, учтите это.
Сначала, был изготовлен саб с одинаковыми трубами, благо в верхнем, как раз программа показывает меньшее сопротивление воздуха, но после сборки усилка на 100Вт и прослушке выяснилось — после ~50Вт начинался эффект выхлопа воздуха (хлопки) как раз в верхнем отделении (самое маленькое однако). Пришлось всё разбирать и выпиливать большую дырку под тооолстую трубу 105мм внутри, чем я впритык почти вписался в  высоту камеры — осталось 2см. Если учесть, что туда надо впереть еще звукопоглотитель — это очень малый запас. Трубы я пользовал канализационные пластмассовые. Тут замечу, что 70мм трубы есть, но их не так валом как 50мм и 105мм. С увеличением верхнего фаза, сразу стал лучше работать нижний. 50мм очень не рекомендую ставить — для такой дуры это очень мало. Итог такой — для саба размеры элементов самое важное.
Первый вариант
  Окончательный вариант

Ну что, объемы определены, настало время рассчитать коробку и конструкцию. Поскольку я занимаюсь по долгу своей работы 3D моделированием, я так и сделал — взял программу SolidWorks и создал там 3D модель. Если вы заметили  — в дизайне сайта тоже задействована 3D графика 🙂 Программа сама рассчитала мне объем. Точно сделать это  самому сложно, поскольку все соединительные бруски в конструкции съедают приличный объем, а конструкцию приходилось выдумывать и менять на ходу. Еще одной проблемой был материал и его толщина, а программа сразу позволяла увидеть размеры каждого элемента, учитывая, как раз, толщину листа и стыковку друг с другом, т.е. я автоматически получал размеры каждого элемента.
Отдельно о материале. Ну про МДФ я даже задумываться не стал, хотя конечно лучший вариант. Задача стояла найти ДСП 20-22мми, но она оказалась практически невыполнимой. Самый распространенный ДСП 16мм или 18мм ламинированный польский. 16мм мало, а ламинированный с двух сторон, наверное, плохо для звука,  к тому же получается дорого. Потом я понял, как правильно сделал, не купив ламинированный ДСП. Да и 18мм обычный найти не удавалось около 1,5 недель. Те что были в магазинах — невозможно допереть домой, ибо лист сильно большой. Я уже обзвонил все конторы и прошелся по всем рынкам. Нервы начинали сдавать — я уже почти пожалел, что связался с сабом, ибо всё, кроме материала ящика, было уже куплено. Начал обдумывать как бы склеить 16мм ДСП и 4мм фанеру, но клеить упорно не хотелось — для этого надо специальный клей и нехилый пресс. И тут позвонил друг, попросил помочь привезти ему домой цемент. Так вот, пока мы бегали искали цемент и его хозяев по всей промзоне, мы  случайно наткнулись на контору по продаже и распилке того самого пресловутого ламинированного польского ДСП. В качестве прокладок в стеллажах, у них лежали 22мм листы ДСП. Но хозяина не было и пришлось ждать… Поискав опять хозяев цемента и не найдя их 🙂 Мы опять вернулись к ДСП. Хозяин 22мм не отдал, мотивируя тем, что трудно вытаскивать, да и типа они уже прогнулись (короче вытаскивать было лень)  и предложил мне 28мм. Это круто подумал я, и отказался, глядя на эти толстенные листы.  И тут он предложил мне 18мм, простое шлифованное ДСП — оказывается оно используется как транспортные листы для ламинированного (сверху и с низу). Так вот, всё добро, вместе с распилкой на импортном станке, мне обошлось в 5$ (распил 0,3$/м). Так сам в жизни не выпилишь — ровненько, точно по размерам. Делайте выводы…

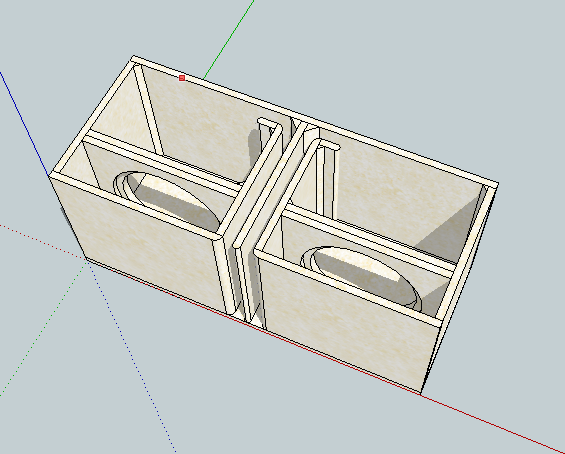

Да, о чём это я? Ах да — о ящике. Смотрим что получилось:
Как вы догадались это 3D модель. Длинна фазоинверторов видна на скриншотах программы выше и составляет 19см верхнего и 25см нижнего, внутренние диаметры соответственно 105мм и 70 мм. В задней стенке дырка под панельку разъемов. В качестве ножек были изготовлены на заводе шипы из стали и закалены. Размер я выбирал на свой вкус. В найденных статьях народ делал шипы раза в 2 больше, а я не хотел сильно высоко ставить саб, чтобы шипы не были видны, ведь конструкция и так не низкая. Шипов надо 4, на 3 подставках я опробовал — жутко неустойчивая конструкция. Это в колонках можно обойтись тремя, поскольку они не глубокие и центр тяжести у них спереди. По высоте шипы ровнял шайбой, она понадобилась только одна, затем проверял на заведомо ровной поверхности (задней стенке).
Далее рассмотрим этапы сборки конструкции…
Сборка ящика
Вырез дырок в ДСП я опущу, будем считать, что они вырезаны. Я всё вырезал электролобзиком. Без него труба было б мне наверное. Брус им тоже классно обрезать, одно плохо — жужжит он неимоверно.
Этап 1
Сборка средней и нижней полок. Предварительно я закруглил верхние внутренние края бруса. Брус 20х30мм крепиться шурупами длинной 45мм. Под шурупы я везде высверливал отверстия предварительно. Вся сборка деревянных узлов ставилась на ПВА ЭКСТРА — это более густой ПВА, для более крепкого склеивания. Все углы промазывались силиконовым герметиком для дерева — он более твердый чем обычный для стекол и т.д. Но я думаю, можно и любым.
Этап 2
Прикручиваем боковые стенки к брускам с внутренней стороны шурупами 35мм. Среднюю полку надо достаточно ровно вымерять. Клей не забудьте. К боковым стенкам крепим спереди брус. Получается брус, спереди, по всему периметру большой камеры.
Этап 3
Приклеиваем фазоинверторы к передней стенке. Я вклеивал их жидким металлом — такая твердая многокомпонентная фигня, по запаху как эпоксидка. Она разминается руками, получается как пластилин — мягкая и жутко липнущая. Твердеет почти моментально как только остывает, а если не остывает все равно твердеет минут через 5-10, поэтому с рук я неё снимал потом пемзой вместе с кожей 🙂 Я делал по всему радиусу утолщение у основания, для надежного крепления — торчат они всё же далеко. К тому же, идеально точно вырезать такое отверстие электролобзиком у меня лично не вышло, и эти неравномерности как раз чудно заделались жидким металлом.
Фазоинверторы я обмотал оконным бумажным скотчем в слоев 5-7, очень плотно все приглаживая. Затем оклеил их линолеумом с утеплителем. Толщина фазов получилась мм эдак 7.
Этап 4
Прикручиваем переднюю стенку к брускам с внутренней стороны шурупами 35мм.
В верхней части прикручиваем её на уголки, для большей жесткости конструкции. Я использовал пластмассовые мебельные с крышечкой.
Этап 5
Устанавливаем динамик на герметик, крепим болтами (не помню размер). Промазываем хорошенько по кругу — на фотографии видно белый герметик. Подпаиваем провода. В заднюю стенку я прикрепил колодку с разъемами.
Этап 6
Теперь все это надо оклеить звукопоглотителем. Вариантов материала много. Я использовал вспененный линолеум с утеплителем, а затем, под конец, толстый синтепон ~2,5-4см, который, кроме оклейки, ещё и распушил в большой камере. К верхней и задней стенке линолеум тоже надо приклеить. Можно оклеить в несколько слоев. Хорошая штука толстый ватин, но его достать я не смог.
Этап 7

Ставим верхнюю крышку и заднюю на герметик, без клея — потом ещё их возможно снимать придется. Прикручивал я их мебельными стяжками под внутренний шестигранник — отличная штуковина, крепит весьма прочно, главное не сорвать, если закручиваете дрелью, как я. Крепил в торец, тут надо быть аккуратным с ДСП — оно может и расслаиваться. Для стяжек сначала сверлиться одна длинная дырка, а потом в прикручиваемой отверстие увеличивается бОльшим сверлом. Две стяжки наверху спереди в переднюю стенку, остальные сверху верней крышки, а заднюю просто по всему периметру и в центре. Как притягивается видно по выступившему герметику, а притягивается хорошо.
На фотографиях еще первый вариант, с малым верхним фазоинвертором и синтепоном еще не оклеен. В дальнейшем я оклеил линолеумом и бруски тоже. Это была, так сказать, первая пробная сборка, дабы послушать — зазвучит или нет. Зазвучал. Но у меня пока был только усилитель на 25Вт, на нём было пока нормально…. Тут я всё это дело бросил и стал собирать усилок на 100Вт, надо же было проверить конструкцию на максимум возможного. И не зря я опасался более мощного усилителя — тут то и выяснилось, что на максимуме верхний фаз хлюпает, а вот корпус был герметичен с первого раза — недаром я добротно промазал все швы и углы герметиком. Пришлось разбирать всю конструкцию, выпиливать бОльшую дырку и ставить более толстую трубу. Тут я уже и всё «утеплил» синтепоном окончательно. Внутри стало как в сугробе мягко, бело и тепло. Ну что сказать, зазвучал он достаточно неплохо — ровный мягкий бас. На максимальной громкости усилка начинает динамик  уже переклинивать, но надо учесть что его номинал 50Вт. Для квартиры выше крыши хватает, тем более, что его не должно быть слышно в музыке, просто когда его подрубаешь — как объема музыке добавляется и такого солидного низкого звучания. Короче — добрая работа…
Всю конструкцию я планирую оклеить пленкой под дерево. Но для начала надо зашпаклевать и ошкурить края — как точно мне не отрезали на станке, как я не старался аккуратно все собрать — всё равно суммарная погрешность в 0,5-1мм таки присутствует. Вот почему всё равно плох ламинированный ДСП, ведь у него надо сразу на торец клеить ленту — короче, будет криво.

Сабвуфер. Трёхкамерный БП-4

Сабвуфер трёхкамерный банд-пасс 4-го порядка


После того, как была собрана басовая секция на 15″ динамках, прежние мои басовые 12″ динамики 12B100/R остались лежать без дела. После долгих раздумий, какое акустическое оформление выбрать для двух 12B100/R, я остановился на варианте попробовать применить их в сабвуфере системы банд-пасс. Данное решение также связано и с тем, что мои рупорные басовые секции на 15″ динамиках не дают глубокого баса. В фильмах и современных композициях довольно большую акустическую информацию несёт именно низкий бас. Так вот, для поддержки снизу, было принято решение собрать сабвуфер. Конструкцию сабвуфера мне любезно предложил subsonic с форума vegalab.ru (за что ему огромное спасибо). исходный чертёж. По исходному чертежу была создана трёхмерная модель, выпилены детали конструкции и собран сабвуфер.
Следует упомянуть, что конструкция банд-пасс (БП) компромиссна, по отношению к качеству звука. Но т.к. рупор, способный воспроизводить низкий бас, в квартире разместить невозможно (по крайней мере, мне), то я всё же посчитал, что БП в моём случае станет рационален. К тому же, всегда есть возможность отключить саб от основной системы (в некоторой «утончённой» музыке саб привносит больше отрицательного на качество звучания, нежели положительного за счёт добавления нижнего баса. Но таких композиций в моём списке не много).
На мой взгляд, получившаяся конструкция смотрится очень выигрышно на фоне других систем БП, которые мне приходилось слышать. Бас не зацикливает на себе внимания (как это бывает в дешёвых системах типа 5.1), в пространстве не локализуется. Современные композиции с таким сабом звучат очень монументально.
В будущем планирую собрать приличный активный ФНЧ к данному сабвуферу. Обсуждение конструкции велось в . Трёхмерную модель а также распиловку листа фанеры можно взять (в формате AutoCAD 2000). Разметку под саморезы, в формате AutoCAD 2000 можно взять .

Как правильно определить мощность блока питания | Блоки питания компьютера | Блог

Блок питания — один из самых важных компонентов компьютера: именно от него зависит стабильность работы системы. Его основная характеристика — мощность, но можно ли судить о ней по надписи на упаковке? И почему блоки питания одной заявленной мощности так сильно отличаются по цене? Ответы на эти вопросы — в нашем материале.

Выбор блока питания для компьютера, особенно производительного — всегда ответственное решение. Именно от его характеристик и качества зависит стабильность работы всех комплектующих. Часто пользователи выбирают блок питания по заявленной мощности: «Вот у этого 500 Вт, а у этого 650 — значит, последний лучше. Да еще и дешевле!». Однако тут все не так просто. Постараемся объяснить, почему не все Ватты одинаково полезны.

Линии напряжения

На заре развития массовых персональных компьютеров для каждого компонента системы — процессора, набора микросхем и накопителей — требовалось собственное напряжение питания. Именно поэтому компьютерные блоки питания изначально создавались с учетом вывода нескольких напряжений.

После внедрения актуального стандарта ATX несущих напряжений стало три. К используемым до этого 5В и 12В добавилась линия 3.3В. С распространением процессоров Pentium 4 в начале «нулевых» впервые потребовался отдельный коннектор питания для ЦП. Причина — значительный рост потребляемой мощности.

Все предыдущие процессоры довольствовались питанием по линии 5В. Но Pentium 4 требовалась слишком большая сила тока. В итоге питание процессоров стало переходить на линию 12В. Токи на ней были меньше, а отдельный разъем давал более стабильное питание, не зависящее от других компонентов материнской платы.

Актуален этот расклад и сейчас, два десятка лет спустя. Среди трех линий блока питания лишь 12В используется как основная. Процессоры и видеокарты получают питание именно по этой линии. Две оставшиеся линии используются для частичного питания материнской платы и накопителей. Но общая нагрузка на них в современном компьютере обычно не превышает нескольких десятков ватт.

Расчет мощности

Мощность блока питания — совокупная мощность, которую он может отдать по всем трем линиям напряжения.

Линии 3.3В и 5В в современных компьютерах практически не нагружены. Однако производители дешевых блоков питания просто обожают указывать для них большие токи. Как следствие, в параметрах пишется большая итоговая мощность.

На практике эту условную «мощность» использовать просто некуда. При этом по линии 12В такие блоки питания отдают лишь половину мощности (или даже меньше). Следовательно, под нагрузкой в современном компьютере, такой блок питания мощностью в 550 Вт способен выдать… Всего 216 Вт.

Чтобы определить реальную мощность БП, нужно обратить внимание на мощность, которую он может выдать по линии 12В. Некоторые производители указывают ее, некоторые — нет. Что делать во втором случае? Умножить 12В на ток по этой линии, который указан на этикетке. Получившаяся цифра и будет реальной мощностью блока питания.

Соотношение мощности по линии 12В к общей мощности — одна из ключевых характеристик БП. У большинства современных качественных моделей она равна или близка к 1.0. Такой блок может отдать всю свою мощность по этой линии, и полностью соответствует заявленной мощности.

Количество линий 12В

Подчас производители условно делят линию 12В на несколько частей. В современных блоках такое делают редко. Но в блоках, выпущенных несколько лет назад, такое встречается регулярно. Зачем это нужно?

Можно подумать, что внутри таких блоков действительно несколько отдельных электрических линий на 12В. Однако на практике такое встречается крайне редко — в основном, у моделей мощнее 1 кВт. У остальных блоков разделение виртуальное. Все линии идут из одного преобразователя, но каждая оснащена собственным предохранителем на определенный ток. Как рассчитать мощность такого блока? Обычно на этикетке подобных БП делают специальную пометку с указанной мощностью по линии 12В. Если ее нет, надо сложить силы тока всех линий и умножить на 12 для получения общей мощности.

Виртуальные линии создают для того, чтобы защитить блок питания от коротких замыканий. Ведь если всю мощность пустить по одному проводу, в случае ЧП он просто расплавится. Повсеместное внедрение линий раньше входило в число требований спецификации Intel. У БП с двумя линиями одна идет на процессор, другая — на видеокарту и периферию. У блоков с тремя линиями все то же самое, только периферия обслуживается отдельно. Блоки с четырьмя и более линиями обычно оснащаются поддержкой нескольких видеокарт или двухпроцессорных конфигураций. Там для каждой видеокарты или процессора линия своя.

Несколько лет назад Intel сменила статус спецификации нескольких линий: вместо «требуется» теперь «рекомендуется». Это развязало производителям руки. На рынок хлынул поток БП всего с одной линией. В теории, для мощных систем одна линия — лучше: одному устройству (например, флагманской видеокарте) можно отдать больше мощности. Однако на практике и с «многолинейными» блоками проблемы возникают редко. Уточнять совместимость старых мощных БП приходится лишь в случае с самыми «прожорливыми» видеокартами и процессорами — например, GeForce RTX3090 и Ryzen Threadripper.

Коэффициент полезного действия и сертификация

Одной из характеристик блока питания является коэффициент полезного действия. В 2007 году появилась первая сертификация КПД — 80 PLUS. Ей помечались блоки питания, которые при нагрузке от 20% и выше показывали КПД не менее 80%. Годом позже увидели свет еще три разновидности 80 PLUS: Bronze, Silver и Gold. Спустя еще год добавили уровень Platinum, а в 2012 — Titanium.

КПД не оказывает влияния на выходную мощность БП, но влияет на потребляемую блоком мощность из розетки. От блока питания с более высоким КПД система не станет работать лучше. А вот выделять тепла (и, соответственно, греться) блок питания с высоким КПД будет меньше. Почему так? Разберем на простом примере.

Блок питания мощностью в 700 Вт с обычным сертификатом 80 PLUS при половинной нагрузке потребляет из розетки 438 Вт, при полной — 875 Вт. 88 и 175 Вт, соответственно, превращаются в тепло и рассеиваются с помощью встроенного вентилятора.

Блок питания мощностью в 700 Вт с сертификатом 80 PLUS Platinum при половинной нагрузке потребляет из розетки 381 Вт, при полной — 786 Вт. И только 31 и 86 Вт в соответствующих режимах превратятся в тепло и рассеются системой охлаждения.

Как видите, чем выше сертификат БП, тем меньше энергии тратится и превращается в тепло. К тому же, некоторые БП вообще не имеют сертификации — это значит, что уровень КПД у них еще ниже: обычно около 70%, иногда чуть выше. А значит тратят энергии они еще больше сертифицированных.

Чем меньше энергии тратится — тем меньше вы за нее платите. Однако стоимость блоков питания растет с каждым уровнем сертификации, а компьютер сутками обычно не работает. Вполне может быть, что переплатите вы за БП больше, чем сэкономите на электроэнергии.

Итоги

При выборе блока питания следует обратить внимание не только на заявленную мощность, но и на следующие параметры:

●   Мощность по линии 12В — этот параметр покажет, какую реальную выходную мощность блок питания обеспечит для комплектующих вашего ПК.

●   Количество линий 12В и ток по каждой из них — данный параметр подскажет, сколько мощности сможет отдать блок питания вашей видеокарте и процессору.

●   Уровень сертификации — с помощью данного параметра вы сможете определить, сколько энергии будет тратить ваш блок питания из розетки.

Эти параметры определяют, сколько энергии блок питания будет потреблять и отдавать комплектующим вашего компьютера. В их совокупности и кроются заветные цифры. А они порой бывают довольно далеки от наклейки с гордо заявленной производителем мощностью.

«Роснефть» совместно с BP займется водородным бизнесом

«Роснефть» первой из российских нефтяных компаний решила развивать водородный бизнес. Как сообщила компания 4 февраля, партнером выступит британская BP. Они вместе изучат перспективы новых проектов с применением возобновляемых источников энергии (ВИЭ), а также использование технологий улавливания, утилизации и хранения СО2. Ранее в России о своём намерении создать водородный бизнес и новые технологии по утилизации вредных выбросов говорили «Газпром» и «Новатэк».

По данным Международного энергетического агентства (МЭА), в 2020 г. на ВИЭ пришлось около 90% прироста всех генерирующих мощностей в мире. Развитие возобновляемых источников энергии на нефтяных промыслах — одно из наиболее популярных сейчас направлений для снижения углеродного следа от добычи. Логично, что «Роснефть» также намерена этим заниматься, отмечает директор практики «Госрегулирование ТЭК» VYGON Consulting Дарья Козлова.

По ее словам, в России подходящие климатические условия для развития этого направления. В Арктике среднегодовая скорость ветра выше 6 м/с на суше и 8-9 м/с на шельфе, что сопоставимо с условиями Северного моря, где установленная мощность оффшорных ветряных ферм достигла 22,1 ГВт к 2019 г., говорит она. Сейчас около 20%, а в перспективе более 30% (за счет ввода месторождений Таймыра) добычи нефти России находится в регионах с высоким потенциалом развития ВИЭ и почти 100% со средней эффективностью, подчеркивает эксперт.

По ее оценке, Scope 2 (выбросы при потреблении тепло-, и электроэнергии) от добычи нефти в России составляет порядка 11 млн т СО2-эквивалента ежегодно. Развитие ВИЭ позволит российским нефтяникам сэкономить $275-550 млн в год на трансграничном углеродном регулировании (при ставках $25-50 за тонну), подчеркивает аналитик.

ЕС поставил цель стать углеродно-нейтральным к 2050 г., напоминает партнер департамента консалтинга Deloitte Йорг Дорлер. По его словам, на этом фоне потребление нефти в мире будет значительно сокращаться, что затронет всех основных производителей. При этом водород может сыграть важную роль в этих преобразованиях, а транспорт на водородном топливе может стать реальным конкурентом электромобилей, не исключает он.

Среди мировых игроков у BP одни из самых амбициозных планов по достижению углеродно-нейтрального баланса к 2050 г., говорит аналитик. Согласно стратегии компании, в течение 10 лет BP планирует увеличить ежегодные инвестиции в низкоуглеводные технологии в 10 раз, примерно до $5 млрд в год, активно развивая ВИЭ, биоэнергетику, разработки в области водородной энергетики и технологии улавливания, утилизации и хранения CO2.

В свою очередь, «Роснефть» к 2035 г. планирует предотвратить прямые и косвенные выбросы парниковых газов в объёме 20 млн т CO2-эквивалента, достичь интенсивности выбросов метана ниже 0,25%.

Поэтому совместные проекты «Роснефти» и BP в этой области могут стать достаточно конкурентными: BP намерена инвестировать значительные средства в ВИЭ, а «Роснефть» обладает большими запасами природного газа, и водород является одной из потенциальных возможностей для их коммерциализации, говорит Дорлер.

Согласно Энергостратегии РФ до 2035 г., водород, используемый сейчас в основном в химической и нефтехимической промышленности, в перспективе может стать новым энергоносителем, замещающим углеводороды, и сформировать «водородную экономику». По данным центра энергетики московской школы управления «Сколково», объем производства водорода в мире составляет порядка 65 млн т в год, при этом в России производится около 5 млн т.

Энергостратегия предусматривает экспорт водорода в размере 0,2 млн т к 2024 г. и 2 млн т к 2035 г. С учетом текущих и будущих масштабов газового бизнеса «Роснефти» в РФ, у компании есть серьезные основания задуматься как о производстве голубого (чистого) водорода, так и о снижении углеродного следа при будущем производстве и поставках СПГ, что также достижимо с помощью водорода, говорит директор по исследованиям VYGON Consulting Мария Белова.

Ранее «Роснефть» заявила о разработке, которая позволяет одновременно получать из природного или попутного газа водород и ароматические нефтехимические продукты, напоминает она. При переработке 1 млрд куб. м. природного газа или ПНГ можно получить 1 млрд куб. м. водорода и 0,5 млн т ароматических углеводородов (бензол, толуол). По ее мнению, на отработку и масштабирование данной технологии уйдет несколько лет. Белова не исключает, что «Роснефть» может начать производство водорода одновременно с «Газпромом» и Росатотом – то есть в 2024 г. По ее словам, в случае успешного масштабирования своей технологии производства водорода и плодотворного сотрудничества с ВР (что обеспечит выход в страны присутствия BP), это положительно скажется на капитализации «Роснефти».

С этим согласен Дорлер: «Некоторые глобальные суверенные фонды, такие как Норвежский фонд национального благосостояния, уже перестают инвестировать в активы по разведке и добыче нефти и газа. Таким образом, участие в безуглеродной экономике станет преимуществом с точки зрения того, как инвесторы будут оценивать энергетические компании в будущем».

Конструкций сабвуферов

Конструкций сабвуферов

Расмотрим четыре вида конструкций сабвуферов:

  • Бесконечный экран (free-air)
  • Закрытый ящик (ЗЯ)
  • Ящик с фазоинвертором (ФИ)
  • Бандпасс или полосовой сабвуфер (БП)

Рассмотрим подробней каждый вид их достоинства и недостатки.



Кстати говоря тем кто хочет самостоятельно конструировать сабвуферы своими руками рекомендую книжку «Лучшие конструкции усилителей УНЧ и сабвуферов своими руками»

Бесконечный экран (free-air), акустически разгруженное оформление, система одинарного действия.

Самой нетрудной в реализации являться конструкция бесконечного экрана. В такой конструкции волны фронтальной и тыловой части динамика непосредственно излучают в открытое пространство. В реальности для такого оформления используют большой щит (фанерный лист) с размерами щита превышающим максимальную длинну волны воспроизводимую НЧ или широкополосным динамиком. Динамик обычно распологают немного сместив от центра щита по диагонали. На практике используют укороченную конструкцию или ящик без задней стенки, конструкция ящика получается компактней.

Достоинства это очевидная простота конструкции и отсутствие повышения собственной резонансной частоты применяемого динамика, оформление не вносит искажений и они определяются только используемым динамиком, усилителем и источником.

Недостатки прежде всего большие размеры, щит и ящик имеют конечные размеры и когда длина волны на нижних частотах превышает размер от дифузора до края щита, то происходит сложение прямой (излучёной передней поверхностью дифузора) и обратной (излучёной тыльной поверхностью дифузора) волн (волны сложились в противофазе), что приводит к ослаблению или акустическому КЗ, а если волны придут в фазе то они сложатся в фазе и произойдет повышение отдочи.

Закрытый ящик (ЗЯ), акустически нагруженное оформление, система одинарного действия.

Герметичный ящик определенного объема, на одной из стенке устанавливается динамик. Причем динамик может стоять как излучателем наружу так и во внутрь, обычно излучателем наружу (как на рисунке). Для уменьшения объема внутрь ящика помещают вату, синтепон, что гасит стоячие волны внутри ящика и уменьшает вибрацию стенок корпуса.

Достоинства быстрый и четкий бас, простой в настройке, небольшой по объему корпус. В правельно расчитаном корпусе самое качественное воспроизведение низких частот.

Недостатки самый низкий КПД (эффективность), по сравнению с ФИ и БП, и если вы захотите низко играющий сабвуфер (до 30 Гц) то повышенные требования к мощности, размерам и ходу диффузора динамика.


Ящик с фазоинвертором (ФИ),акустически нагруженное оформление, система двойного действия.

Фазоинвертор это порт (труба, щель, отверстие, воздуховод) в корпусе акустической системы, обеспечивающая расширение НЧ-диапазона за счёт сложения излучения фазоинвертора и дифузора динамика на частоте настройки ФИ. Стоит отметить что Фазоинвертор это не просто порт любого размера, а четко расчитанный воздуховод квалифицируемым специалистом. И при правильной настройке фазоинвертора получается – довольно неплохой и ровный бас, на самых низких частотах (20-45) Гц. Излучателями звука являются фазоинвертор и динамик. Обычно фазоинвертор и динамик распологают на передней панели, но бывают на боковой и на задней стенки ящика. Одной из разновидностей ФИ является пасивный излучатель, где вместо фазоинвертора устанавливают на передней панели такой-же динамик как и основной (можно сгоревший, можно без магнита и катушки) дополнительный, который является пасивным излучателем, на резонансной частоте пасивный излучатель начинает колебаться в фазе с основным, что приводит к увеличению излучающей поверхности в 2 раза, что повышает отдачу на низких частотах.

Достоинства  повышенный КПД, довольно неплохой и ровный бас, на самых низких частотах (20-45) Гц. Бас немного хуже чем у закрытого ящика.

Недостатки сложнее в настройке чем ЗЯ, для каждого динамика приходится настраивать длинну фазоинвертора. Повышенный КНИ чам в ЗЯ. Большая опасность повреждения динамика, амплитуда колебаний дифузора ниже резонансной частоты ограничена только жёсткостью подвеса.

Бандпасс или полосовой сабвуфер (БП),акустически нагруженное оформление, система как одинарного так и двойного действия.

Закрытый ящик-резонатор, четвёртого порядка, двухкамерный, внутренний объем разделен на две резонансных камеры. Динамик помещаться на перегородку между камерами, самое распространённое оформление БП, используется исключительно для сабвуферов. БП шестого и восьмого порядков, а также трёх камерные встречаются редко. БП оформление является фильтром, поэтому можно не ставить ФНЧ высоких порядков на усилитель и его настраивать.

Достоинства самый высокий КПД у данного типа оформления выше, чем у ФИ. Можно не ставить ФНЧ. Обычно хорошо расчитаный изготовленный и настроенный БП используют на соревнованиях по автозвуку SPL, получая давления 150-170dB.

Недостатки так как БП не являются системами прямого излучения их расчёт, изготовление  и настройка очень сложны. Самое низкое качество воспроизведения низких частот. Система резонансная узкий диапазон воспроизводимых частот, нет возможности перестройки в частотном диапазоне. Сложность при замене динамика.  Очень трудоёмок в изготовлении.

  • < Назад
  • Вперёд >
Добавить комментарий

First Solar, Inc. — Lightsource bp и bp подписали многолетнее соглашение на поставку первых солнечных модулей мощностью до 5,4 ГВт

  • Заказ включает до 4,3 ГВт для проектов Lightsource bp и до 1,1 ГВт для проектов bp
  • Компании получат выгоду от технологической дорожной карты First Solar с запланированными поставками с 2023 по 2025 год

Темпе, Аризона, 22 ноября 2021 г. (GLOBE NEWSWIRE) — Компания First Solar, Inc. (Nasdaq: FSLR) объявила сегодня о том, что мировой лидер в области солнечной энергетики Lightsource bp и интегрированная энергетическая компания bp разместили многолетние заказы на срок до 5.4 гигаватт (ГВт) в сочетании с усовершенствованными тонкопленочными фотоэлектрическими (PV) солнечными модулями со сверхнизким содержанием углерода. В рамках сделки Lightsource bp и bp разместили твердые заказы примерно на модули DC мощностью 4,4 ГВт с опционами на дополнительные модули DC мощностью 1 ГВт.

Компания Lightsource bp согласилась закупить до 4,3 ГВт модулей DC для своих проектов в США, а bp закупит до 1,1 ГВт DC для питания своих проектов, разрабатываемых Lightsource bp.bp приобрела эти проекты в рамках своих чистых нулевых амбиций и поставила перед собой цель увеличить чистую установленную возобновляемую генерирующую мощность до 20 ГВт к 2025 году и 50 ГВт к 2030 году. Запланированные развертывания для обеих компаний включают проекты в Арканзасе, Кентукки, Огайо, Пенсильвании и Техасе.

Рамочные соглашения, крупнейшие в истории First Solar, предусматривают поставку модулей, которые должны быть доставлены в период с 2023 по 2025 год для поддержки трубопроводов компаний по развитию солнечной энергетики в Соединенных Штатах. По соглашению у First Solar есть твердые заказы на 1.55 ГВт DC модулей в 2023 году, 1,3 ГВт DC в 2024 году и 1,55 ГВт DC в 2025 году. уверенность в технологиях First Solar», — сказал Кевин Смит, генеральный директор Lightsource bp в Северной и Южной Америке. «По мере того, как мы продолжаем расширять и продвигать наш портфель разработок мощностью 10 ГВт по всей Америке, в дополнение к 9 ГВт нашего партнера bp, заключение важных долгосрочных соглашений о закупках с надежными поставщиками мирового класса, такими как First Solar, позволяет нам выполнять наши планы роста и отрасли. ведущая глобальная цель — 25 ГВт солнечной энергии к 2025 году.Это также приводит к конкурентоспособным ценам на электроэнергию для наших клиентов».

Фелипе Арбелаез, старший вице-президент bp по безуглеродной энергетике, добавил: «Чтобы помочь достичь нашей цели по нулевому использованию энергии и разработать 50 ГВт возобновляемой энергии к концу этого десятилетия, мы продолжаем инвестировать в чистую и надежную энергию в США. Сегодняшнее объявление отражает скорость, с которой мы движемся к реализации этих высококачественных солнечных проектов. Эти модули являются важным шагом в реализации нашего солнечного трубопровода мощностью 9 ГВт, который обеспечит доступную энергию, создаст рабочие места, укрепит цепочку поставок и принесет доход, ожидаемый нашими инвесторами.Это именно тот тип энергии, который мы хотим развивать и поставлять, поскольку мы продолжаем строить наш трубопровод возобновляемых источников энергии и в конечном итоге укрепляем уверенность в нашей цели по доставке 20 ГВт развитых возобновляемых источников энергии к 2025 году».

Lightsource bp и bp получат выгоду от развития передовой технологической платформы тонкопленочных модулей теллурида кадмия (CadTel) от First Solar в течение всего срока действия соглашения. Компании также получат доступ к солнечным модулям американского производства First Solar, которые производятся на ее полностью вертикально интегрированном производственном комплексе в Огайо.

«Солнечная промышленность США находится в важном переломном моменте, когда она должна продолжать стремиться к поставке 45% электроэнергии нашей страны к 2050 году, одновременно устраняя риски и неопределенность, связанные со все более нестабильным производством, ценами и поставками солнечных панелей», — говорится в сообщении. Жорж Антун, коммерческий директор First Solar. «Именно здесь мы вступаем в игру. Наша способность помочь нашим клиентам управлять этими рисками, предоставляя долгосрочные твердые цены и обязательства по поставкам, подкрепленные репутацией First Solar, является ключевым отличием.Мы очень рады, что bp и Lightsource bp доверились нам и нашим технологиям, которые помогут обеспечить их рост в Соединенных Штатах».

В дополнение к многолетнему соглашению о продаже модулей First Solar также подписала меморандум о взаимопонимании (MoU) для изучения возможностей получения электроэнергии от генерирующих активов, разработанных, принадлежащих и управляемых Lightsource bp в Огайо, где First Solar управляет западным Крупнейший в полушарии след производства солнечной энергии. Присоединяясь к RE100 в 2020 году, First Solar взяла на себя обязательство к 2028 году обеспечивать 100 процентов своих глобальных производственных операций за счет возобновляемых источников энергии, а промежуточной целью было перевести свои предприятия в США на безуглеродное электричество к 2026 году.

Разработанные и разработанные в центрах исследований и разработок (R&D) в Калифорнии и Огайо, ответственно произведенные усовершенствованные тонкопленочные фотоэлектрические модули First Solar устанавливают отраслевые стандарты качества, долговечности, надежности, дизайна и экологических характеристик. First Solar также реализует расширенную программу утилизации, в рамках которой восстанавливается более 90 процентов CadTel для использования в новых модулях.

Ранее в этом году First Solar объявила, что инвестирует 680 миллионов долларов в расширение внутренних производственных мощностей фотоэлектрических солнечных батарей в Америке на 3.3 ГВт в год за счет строительства своего третьего производственного предприятия в США в Лейк-Тауншип, штат Огайо. Ожидается, что новый объект будет введен в эксплуатацию в первой половине 2023 года, и когда он будет полностью введен в эксплуатацию, общая годовая мощность компании на северо-западе Огайо увеличится до 6 ГВт, что, как полагают, сделает его крупнейшим полностью вертикально интегрированным комплексом по производству солнечной энергии за пределами Китая. .

В дополнение к своим производственным предприятиям в Огайо, First Solar также управляет заводами во Вьетнаме и Малайзии и ранее объявила о планах построить новый 3.Завод мощностью 3 ГВт в Индии, который, как ожидается, будет введен в эксплуатацию во второй половине 2023 года. С расширением First Solar в США и Индии и оптимизацией существующего парка компания ожидает, что к 2024 году ее номинальная производственная мощность удвоится до 16 ГВт.

Об источнике света bp
Lightsource bp является мировым лидером в области разработки и управления проектами в области солнечной энергетики и является совместным предприятием 50:50 с bp. Наша цель — предоставить доступную и устойчивую солнечную энергию для предприятий и сообществ по всему миру.В нашу команду входит более 500 отраслевых специалистов, работающих в 15 странах. Мы обеспечиваем полное развитие наших проектов, от первоначального выбора площадки, финансирования и получения разрешений до долгосрочного управления солнечными проектами и продажи электроэнергии нашим клиентам. Lightsource bp в США имеет штаб-квартиру в Сан-Франциско с офисами разработки в Денвере, Филадельфии, Атланте и Остине. С конца 2017 года команда разработала портфель крупномасштабных солнечных проектов мощностью более 10 гигаватт, находящихся на разных стадиях развития в Соединенных Штатах, с более чем 2.8 гигаватт законтрактованных активов с клиентами в 11 штатах, что представляет собой ожидаемые инвестиции на сумму более 2,3 миллиарда долларов. Для получения дополнительной информации посетите сайт www.lightsourcebp.com.

О бп Цель
bp — стать компанией с нулевым уровнем выбросов к 2050 году или раньше и помочь миру достичь нулевого уровня выбросов. bp является крупнейшим американским инвестором в энергетику с 2005 года, инвестировавшим более 130 миллиардов долларов в экономику и поддерживающим около 230 000 дополнительных рабочих мест за счет своей коммерческой деятельности.Для получения дополнительной информации о bp в США посетите сайт www.bp.com/us.

О компании First Solar, Inc.
First Solar — ведущая американская компания, занимающаяся технологиями солнечной энергетики, и глобальный поставщик экологически эффективных солнечных модулей, произведенных с соблюдением принципов ответственности, способствующих борьбе с изменением климата. Разработанные в научно-исследовательских лабораториях в Калифорнии и Огайо, передовые тонкопленочные фотоэлектрические (PV) модули компании представляют собой следующее поколение солнечных технологий, обеспечивая конкурентоспособную, высокопроизводительную альтернативу традиционным фотоэлектрическим панелям из кристаллического кремния с низким содержанием углерода.Подход First Solar к технологиям, начиная от поиска сырья и производства и заканчивая переработкой модулей с истекшим сроком службы, воплощает в себе устойчивость и ответственность перед людьми и планетой. Для получения дополнительной информации посетите сайт www.firstsolar.com.

Для первых инвесторов в солнечную энергию
Этот выпуск содержит прогнозные заявления, которые сделаны в соответствии с положениями о безопасной гавани Закона о реформе судебных разбирательств по частным ценным бумагам от 1995 года. Эти прогнозные заявления включают, помимо прочего, заявления, касающиеся (i) рамочного соглашения о поставке до 5.4 гигаватт (ГВт) DC солнечных модулей для bp и Lightsource bp, (ii) меморандум о взаимопонимании с bp и Lightsource bp для изучения возможностей получения солнечной электроэнергии от генерирующих активов, принадлежащих двум компаниям в США, (iii) Планы First Solar по созданию новых заводов в Соединенных Штатах и ​​Индии и ожидаемые мощности этих заводов, а также (iv) когда эти заводы начнут свою работу и итоговое глобальное производственное присутствие компании. Эти прогнозные заявления часто характеризуются использованием таких слов, как «оценивать», «ожидать», «предвидеть», «проектировать», «планировать», «намереваться», «стремиться», «верить», «прогнозировать, «предвидеть», «вероятно», «может», «должен», «цель», «цель», «может», «будет», «может», «предсказать», «продолжить» и отрицательное или множественное число от эти слова и другая сопоставимая терминология.Прогнозные заявления являются только прогнозами, основанными на наших текущих ожиданиях и наших прогнозах относительно будущих событий, и поэтому действительны только на дату этого выпуска. Вы не должны чрезмерно полагаться на эти прогнозные заявления. Мы не берем на себя никаких обязательств по обновлению любого из этих прогнозных заявлений по какой-либо причине, будь то в результате получения новой информации, будущих разработок или иным образом. Эти прогнозные заявления связаны с известными и неизвестными рисками, неопределенностями и другими факторами, которые могут привести к тому, что наши фактические результаты, уровни деятельности, производительность или достижения будут существенно отличаться от тех, которые выражены или подразумеваются в этих заявлениях.Эти факторы включают, помимо прочего, вопросы, обсуждаемые в разделах «Факторы риска» и «Обсуждение и анализ руководством финансового состояния и результатов деятельности» нашего последнего годового отчета по форме 10-K и нашего впоследствии поданного ежеквартального отчета. Отчеты по форме 10-Q, дополненные другими нашими документами в Комиссию по ценным бумагам и биржам.

Фотографии к этому объявлению доступны по адресу:

https://www.globenewswire.com/NewsRoom/AttachmentNg/16dda5bd-3fb9-4df3-a008-49c75d6999d5

https://www.glonewswire.com/NewsRoom/AttachmentNg/f00065c2-75ab-46b9-b9e8-b9057d21ae52


Lightsource bp и bp подписали многолетнее соглашение о первых солнечных модулях мощностью до 5,4 ГВт

Проект солнечной электростанции Elm Branch мощностью 163 мегаватта в Техасе был разработан Lightsource bp и питается от фотоэлектрических модулей First Solar Series 6. Lightsource bp и bp подписали многолетнее соглашение на срок до 5 лет.В период с 2023 по 2025 год будут поставлены модули First Solar мощностью 4 гигаватт (Фото: Lightsource bp)

Lightsource bp и bp подписали многолетнее соглашение о первых солнечных модулях мощностью до 5,4 ГВт

Проект солнечной электростанции Elm Branch мощностью 163 МВт в Техасе был разработан Lightsource bp и питается от фотоэлектрических модулей First Solar Series 6. Lightsource bp и bp подписали многолетнее соглашение на срок до 5 лет.В период с 2023 по 2025 год будут поставлены модули First Solar мощностью 4 гигаватт (Фото: Lightsource bp)

Источник: First Solar, Inc.

Deepwater Horizon – разлив нефти BP в Мексиканском заливе

20 апреля 2010 г. нефтяная буровая установка Deepwater Horizon , работавшая на проспекте Макондо в Мексиканском заливе, взорвалась и затонула, что привело к гибели 11 рабочих на Deepwater Horizon и крупнейшему разливу нефти в истории. морских операций по бурению нефтяных скважин.4 миллиона баррелей нефти вылилось из поврежденной скважины Макондо за 87 дней, прежде чем она была окончательно перекрыта 15 июля 2010 г.  15 декабря 2010 г. Соединенные Штаты подали иск в окружной суд против BP Exploration & Production несколько других подсудимых предположительно несут ответственность за разлив.

На этой веб-странице представлена ​​информация и материалы о реагировании Агентства по охране окружающей среды на разлив нефти на платформе Deepwater Horizon, расчетах с несколькими ответчиками, в том числе о рекордном соглашении с BP Exploration & Production на беспрецедентную сумму в 5 долларов.5 миллиардов штрафа Закона о чистой воде и до 8,8 миллиардов долларов в виде ущерба природным ресурсам.

Эта веб-страница ограничивается только правоприменительной деятельностью Агентства по охране окружающей среды и не охватывает все юридические или иные действия против BP Exploration & Production и других сторон в связи с разливом, такие как урегулирование частных/групповых исков по медицинским претензиям и экономическому ущербу, или иные действия в отношении виновных в разливе. Окружной суд США Восточного округа штата Луизиана создал для этой цели веб-сайт Deepwater Horizon Oil Spill.Кроме того, ниже приведены ссылки для получения дополнительной информации о разливе, мероприятиях по очистке и других мерах реагирования.

На этой странице:

Информация о деле и урегулировании

  • 15 декабря 2010 г.: Гражданский иск США
  • 17 февраля 2012 г.: мировое соглашение на сумму 90 млн долл. США с MOEX Offshore 2007 LLC
  • 22 февраля 2012 г .: Постановление суда о вынесении частичного суммарного судебного решения об ответственности за разлив
  • 15 ноября 2012 г .: соглашение о признании вины на сумму 4 миллиарда долларов с BP Exploration & Production
  • 3 января 2013 г .: мировое соглашение на 1 миллиард долларов с Transocean Offshore Deepwater Drilling Inc., Transocean Deepwater Inc., Transocean Holdings LLC и Triton Asset Leasing GmbH («Transocean»)
  • 3 января 2013 г .: соглашение о признании вины на сумму 400 миллионов долларов с Transocean
  • 4 сентября 2014 г.: Первая фаза судебного разбирательства: установление фактов и выводы закона о грубой небрежности и умышленных неправомерных действиях
  • 15 января 2015 г .: Вторая фаза судебного разбирательства: установление фактов контроля источника и количества разлитой нефти
  • 19 февраля 2015 г.: Постановление о максимальной сумме штрафа в долларах за баррель в соответствии с Законом о штрафах за инфляцию
  • .
  • 5 октября 2015 г.: 14 долл. США.Гражданское урегулирование на 9 миллиардов долларов с BP Exploration & Production
  • 30 ноября 2015 г .: Решение о гражданском штрафе на сумму 159,5 млн долларов против Anadarko Petroleum Co.

Дополнительная информация о разливе нефти на платформе Deepwater Horizon

Cowlitz BP — Предложены согласованные заказы на очистку

Cowlitz BP — Предложены согласованные заказы на очистку

Краткое изложение публикации


Наш веб-сайт Ecology изменился, что может привести к неработающим ссылкам.


Чтобы сообщить об этом, пожалуйста, связаться с нами с публикацией и битой ссылкой.
Титул

Cowlitz BP — Предложены согласованные заказы на очистку


Номер публикации Дата публикации
01-09-088 апрель 2001 г.
ПОСМОТРЕТЬ Cowlitz BP — Предложены согласованные заказы на очистку (Количество страниц: 4) (Размер публикации: 574 КБ)
Примечание. Дополнительные сведения см. в соответствующем веб-содержимом ниже.
Автор(ы) Мириам Дюрр
Описание Ecology предлагает отдельные согласованные заказы с Texaco, Inc., Bob and Sheri Smith и Charles Vineyard на очистку загрязненных нефтью грунтовых вод на площадке Cowlitz BP. Участок расположен на восточной стороне автомагистрали I-5 на съезде Вейдер-Райдервуд (выезд 59) в округе Льюис, на Малфорд-роуд, 101 в Толедо.
ЗАПРОСИТЬ КОПИЮ
Миссия Департамента экологии — защищать, сохранять и улучшать окружающую среду Вашингтона.Чтобы помочь нам достичь этой цели, подумайте об окружающей среде, прежде чем печатать или запрашивать копию.

Доступность ADA
Департамент экологии стремится предоставить людям с ограниченными возможностями доступ к информации и услугам, соблюдая или превосходя требования Закона об американцах-инвалидах (ADA), разделов 504 и 508 Закона о реабилитации и Политики штата Вашингтон № 188.
Посетите веб-сайт Ecology для получения дополнительной информации.

Контакт Стив Тил, 360-407-6247
Ключевые слова Согласованный заказ, очистка грунтовых вод, загрязненных нефтью
ОБЪЕКТ ОБЪЕКТА Идентификатор объекта: 1166

Copyright © Департамент экологии штата Вашингтон. См. https://ecology.wa.gov/About-us/Accountability-transparency/Our-website/Copyright-information.

Суд приказывает BP выплатить до 18 миллиардов долларов в качестве компенсации за разлив нефти в Персидском заливе

В четверг судья постановил, что безрассудное поведение нефтяного гиганта BP привело к крупному разливу нефти в Мексиканском заливе в 2010 году, решение, которое может стоить BP дополнительных 17 долларов.6 миллиардов в ущербе за то, что, как широко полагают, было самым большим оффшорным разливом нефти в истории США.

Постановление означает, что теперь BP грозит штраф в соответствии с Законом о чистой воде в размере 4300 долларов США за баррель разлитой нефти. Количество разлитых баррелей обсуждается, но, вероятно, оно упадет от 2,4 до 4,1 миллиона, что приведет к штрафу в размере от 10,3 до 17,6 миллиарда долларов.

Постановление вызывает у инвесторов новые опасения: перспектива дополнительного крупного оттока денежных средств и неизвестность того, как и когда штраф будет окончательно оформлен или уплачен.

Акции

BP упали на 2,72 доллара, или 5,7 процента, до 44,99 доллара около полудня в четверг, снизив рыночную стоимость компании на 7 миллиардов долларов. Цена была около 60 долларов за акцию незадолго до разлива в апреле 2010 года.

BP заявила, что подаст апелляцию на это решение, процесс, который откладывает окончательное решение о штрафе, а также, вероятно, задерживает рассмотрение других судебных дел, касающихся разлива.

«Это довольно сурово», — сказал Джастин Дженкинс, аналитик Raymond James, о решении. «И теперь еще больше неизвестно, каким будет окончательный номер.

BP, которая уже выплатила миллиарды пострадавшим от разлива, выделила 3,5 миллиарда долларов на возможные дополнительные расходы.

И BP не единственная компания, подвергшаяся обстрелу из-за разлива. Во вторник компания Halliburton достигла мирового соглашения в размере 1,1 миллиарда долларов в связи со своей ролью в разливе нефти в Мексиканском заливе в 2010 году.

Компания Halliburton предоставила услуги по цементированию скважины BP и разместила оборудование под названием «центраторы», которые отвечают за стабилизацию пробуренной скважины во время цементирования.Компания заявила, что разлив произошел по вине BP, потому что она решила использовать только шесть центраторов, что, по словам Halliburton, было попыткой BP сэкономить время и деньги.

Окружной суд США Восточного округа Луизианы все еще должен одобрить мировое соглашение, сообщила компания Halliburton. Сумма будет выплачена тремя частями в течение следующих двух лет и будет храниться в доверительном управлении до тех пор, пока все апелляции не будут разрешены, говорится в сообщении компании.

Аль-Джазира и телеграфные службы

24-часовой амбулаторный мониторинг артериального давления: использование и преимущества

Обзор

Что такое суточное амбулаторное мониторирование артериального давления?

Круглосуточный амбулаторный мониторинг артериального давления — это способ измерения и контроля высокого кровяного давления (гипертонии).

Гипертония — это измерение артериального давления, при котором систолическое (верхнее) артериальное давление равно 130 или выше, а диастолическое (нижнее) артериальное давление равно 80 или выше (или 130/80). Амбулаторный мониторинг артериального давления позволяет записывать показания артериального давления (АД) в течение 24 часов, независимо от того, бодрствуете вы или спите.

Когда вы находитесь в кабинете врача или в клинике, прибор, называемый сфигмоманометром, используется для измерения вашего АД. Обычно во время вашего визита снимаются только один или два показания.

Мониторинг АД в амбулаторных условиях дает множество показаний в течение непрерывного периода. В большинстве случаев показания снимают каждые 20–30 минут днем ​​и каждый час ночью. Одновременно можно измерить частоту сердечных сокращений. Эти многочисленные показания усредняются за 24-часовой период. Рассчитываются изменения АД и частоты сердечных сокращений, характер распределения АД и другие статистические данные.

Для чего используется 24-часовой амбулаторный мониторинг артериального давления?

Амбулаторный мониторинг АД

предоставляет дополнительную информацию о том, как изменения вашего АД могут коррелировать с вашей повседневной деятельностью и характером сна.Руководства по контролю артериального давления Американской кардиологической ассоциации и Американского колледжа кардиологов теперь настоятельно рекомендуют подтверждать диагноз артериальной гипертензии с помощью амбулаторного мониторинга АД.

У большинства людей систолическое АД снижается примерно на 10-20% во время сна. Однако у некоторых людей АД может не снижаться во время сна. Может даже подняться.

Мониторинг АД в амбулаторных условиях может выявить аномальные изменения АД, которые могут остаться незамеченными при измерении только в кабинете врача.Это полезный способ выявления гипертонии белого халата, скрытой гипертензии и устойчивой гипертензии.

  • Гипертония белого халата : У некоторых людей, которые не принимают препараты для снижения артериального давления (антигипертензивные препараты), показатели АД повышены, когда их АД измеряют в медицинских учреждениях. Это известно как «гипертония белого халата». Гипертензия белого халата может привести к неправильной классификации пациентов с нормальным АД. Гипертензия белого халата наблюдается у 10-30% пациентов с повышенными показателями АД.Текущие рекомендации не рекомендуют лечение, когда амбулаторный мониторинг показывает показатели в пределах нормы вне кабинета врача. Тем не менее, текущие исследования показывают, что это состояние все еще может указывать на проблемы с кровяным давлением, поэтому вы и ваш врач должны следить за этим.
  • Маскированная гипертония : Это состояние возникает, когда ваше давление в кабинете врача нормальное, но повышенное, когда вы находитесь дома. Это может произойти у 20% людей, не получавших лечения. Это состояние имеет тот же риск, что и устойчивая артериальная гипертензия, и его следует лечить антигипертензивными препаратами
  • Устойчивая гипертония : Это относится к показаниям АД, которые повышены независимо от того, находитесь ли вы в кабинете врача или дома.Это состояние было связано с повышенной вероятностью повреждения сердца и почек.

Существуют ли другие способы применения 24-часового амбулаторного мониторинга артериального давления?

Амбулаторный мониторинг артериального давления все чаще используется для определения того, насколько хорошо некоторые антигипертензивные препараты могут контролировать высокое АД. В некоторых случаях антигипертензивные препараты не контролируют АД эффективно в течение всего дня и ночи. Врачу может потребоваться скорректировать назначенную дозировку или время приема лекарства в зависимости от моделей АД пациента.В других случаях для стабилизации АД может потребоваться более одного препарата.

Амбулаторный мониторинг АД также может помочь предсказать вероятность сердечно-сосудистых (кровеносные сосуды в сердце) и цереброваскулярных (кровеносные сосуды в головном мозге) заболеваний, связанных с гипертонией и повреждением органов.

Мониторинг АД в амбулаторных условиях также может подходить в других ситуациях, например:

  • Беременные с артериальной гипертензией.
  • Люди с «пограничной» гипертензией.
  • Трудно контролировать АД с помощью лекарств.
  • Изменения АД, вызванные приемом других препаратов.
  • Изменения в рецептурных препаратах, которые могут повлиять на АД.
  • Эпизоды обморока или гипотензия (низкое АД).

Какие преимущества дает 24-часовой амбулаторный мониторинг артериального давления?

Амбулаторный мониторинг может исключить гипертензию белого халата, чтобы людям не выписывались ненужные рецепты на препараты для снижения АД. Он также может обнаруживать скрытую гипертензию, чтобы люди получали лекарства, необходимые для лечения высокого кровяного давления.Частота инсульта, сердечных заболеваний и повреждения органов из-за гипертонии может быть снижена среди этих пациентов. Амбулаторный мониторинг также может быть полезен для оценки реакции пациента на антигипертензивные препараты длительного действия.

Каковы недостатки суточного мониторирования артериального давления?

Вы можете испытывать некоторый дискомфорт из-за 24-часового мониторинга АД. Давление из-за многократного надувания манжеты может вызвать болезненность в плече. Показания АД в ночное время могут мешать вашему сну.Манжета также может раздражать кожу и вызывать легкую сыпь на руке, которая обычно проходит сама по себе. Некоторые страховые компании не возмещают расходы пациентов за использование амбулаторных устройств, за исключением случаев, когда подозревается гипертензия белого халата или скрытая гипертензия.

Детали теста

Как снимаются показания суточного амбулаторного артериального давления?

показаний АД снимаются непрерывно в течение 24 часов. Вы будете носить устройство размером примерно с портативное радио. Устройство крепится к ремню или ремешку, надетому на ваше тело.Он собирает информацию в течение 24 часов, которая позже будет передана на компьютер.

Вы будете носить манжету для измерения артериального давления, прикрепленную к устройству вокруг плеча. (Манжету можно носить под одеждой, чтобы ее не было видно.) Манжета надувается через определенные промежутки времени в течение дня и ночи. Вам могут порекомендовать вести дневник, чтобы записывать свои ежедневные показания. Это может помочь показать, как изменения вашего АД связаны с периодами активности или отдыха.

Через 24 часа вы можете снять устройство и манжету для измерения АД и вернуть оборудование в свою клинику или кабинет врача.Компьютер анализирует показания и выдает результаты.

BP Designs | Трафаретная печать

Минимум



Наш минимум – 36 шт каждого стиля для индивидуальной печати.





Платеж



Мы просим, ​​чтобы все заказы были полностью оплачены, прежде чем мы начнем проверку. Мы принимаем основные кредитные карты Visa, MasterCard, Discover и American Express. Мы также принимаем местные чеки.





Форма заказа на работу



Все заказы ДОЛЖНЫ быть отправлены с формой заказа BP Designs.Заказы НЕ будут приниматься без формы заказа на работу. Вы можете разместить свой заказ, используя нашу простую систему онлайн-заказа здесь.





Художественное произведение



Все работы должны быть представлены в формате Illustrator или Photoshop с разрешением не менее 300 dpi. Если создано в Photoshop, пожалуйста, пришлите рисунок со слоями. Если это делается в иллюстраторе, убедитесь, что текст преобразован в контуры. Мы НЕ будем выполнять заказ, если произведение искусства плохого качества. Если произведение искусства не имеет размера, мы можем подогнать размер от самой маленькой до самой большой рубашки и заставить его работать для всех размеров.





Художественное разрешение



МЫ НЕ ПРЕДЛАГАЕМ ПРЕСС-ПРОВЕРКИ. Художественные утверждения будут отправлены по электронной почте в разумные сроки после размещения заказа. Цифровой макет должен быть одобрен или подтвержден ответом в течение 24 часов. Если вы не утвердите макет в течение 24 часов, ваш заказ может быть задержан. После подписания утверждений или согласия по электронной почте изменений не будет. *Примечание. BP Designs не несет ответственности за сбои в производстве из-за задержки с утверждением цифрового макета.Пожалуйста, не забудьте проверить макет на точность художественного оформления, например: цвет, размеры, написание и информацию о продукте.





Изменения в вашем заказе



Изменения ограничены следующим: Добавление дополнительных предметов в заказ, изменение цвета изображения. Могут применяться дополнительные сборы и дополнительное время производства (с учетом минимума). Никакие изменения не допускаются после оплаты. Все, что добавлено к заказу после его размещения, будет считаться новым заказом, за который могут взиматься дополнительные сборы.





Отмены



Все заказы являются окончательными, если аннулирование сделано, это должно быть сделано в течение 24 часов, заказ был размещен, с вас будет взиматься плата за пополнение запасов в размере 30% плюс частичный платеж, покрывающий любую уже предоставленную услугу. Абсолютно НИКАКАЯ отмена не допускается, если заказ уже находится в обработке или была выполнена какая-либо печать. Примечание. * Если ваш заказ является срочным, изменения не допускаются после того, как ваш заказ был размещен.





Срочные заказы



Мы предлагаем срочные услуги, но эта услуга не всегда доступна. Чтобы ваш заказ считался срочным, нам необходимо следующее: 1 Форма заказа должна быть заполнена со всеми деталями вашего заказа, включая номера Pantone, стиль одежды и размерную разбивку. Срочные заказы подлежат оплате в размере 75 долларов США.





Повреждения и недостаточные пробеги



Мы делаем все возможное, чтобы каждый предмет одежды был напечатан правильно, но ошибки неизбежны.У клиентов есть 48 часов, чтобы проверить заказ и сообщить о любых повреждениях или дефектах. Имейте в виду, что у нас есть 5% надбавка к урону, мы рекомендуем заказать дополнительные детали. BP Designs не несет ответственности за какие-либо несоответствия при изготовлении одежды, включая, помимо прочего, неправильную маркировку одежды, несоответствие цветовой окраски, ошибки сшивания, разрывы, разрывы или дыры в одежде. BP Designs не несет ответственности за отсутствие определенных товаров на складе. Если товара нет в наличии, мы сообщим вам как можно скорее и предложим вам альтернативные стили.Размещение: имейте в виду, что отраслевым стандартом является допуск 1/4 дюйма в любом направлении. Это не будет считаться опечаткой.





Время оборота и сроки выполнения



Обычно срок рассмотрения составляет 7–10 рабочих дней. Если мы очень заняты, наш оборот может варьироваться от 7 до 15 рабочих дней. Сроки действительно важны для нас. Если у вас есть конкретная дата, когда вы должны получить свою продукцию, пожалуйста, сообщите нам об этом.Мы предлагаем срочный заказ (если он доступен). Пожалуйста, свяжитесь с нами, если вам нужен срочный заказ.





Доставка, доставка и курьерская доставка



Клиенты несут ответственность за все сборы за доставку и обработку (если применимо). Клиент должен сообщить нам при размещении заказа, если заказ будет отправлен в определенное место. Мы используем нашу собственную учетную запись UPS и добавляем стоимость доставки к вашему счету. BP Designs не несет ответственности за какие-либо задержки.





Экраны



Экраны

являются собственностью BP Designs.Экраны хранятся в течение 6 месяцев с момента первоначального заказа, после чего экраны подлежат утилизации. Если вы хотите сделать перепечатку по истечении шести месяцев, вам придется снова заплатить сборы за просмотр. *Примечание: Если у вас такой же дизайн и вы хотите напечатать на другой части одежды, это можно считать дополнительным экраном и настройкой.





Соответствие цвета Pantone



Подбор цвета

Pantone доступен для заказов на пластизоль. Обратите внимание, что смешивание цветов Pantone не является точным на 100%.





Оценки



Срок действия оценок истекает через 30 дней. Оценки могут быть изменены после просмотра графика. Вы получите смету в течение 24 часов с момента запроса котировок. (Выходные дни исключены. Пример: вы отправляете запрос в пятницу в 15:30, вы получите расчет в понедельник в рабочее время. Пожалуйста, дайте нам немного времени, чтобы ответить вам.)





Цены и правила



BP Designs имеет право изменять цены без предварительного уведомления.Мы заботимся о наших клиентах и ​​всегда стараемся держать наши цены низкими и разумными.

Бывшие сотрудники BP в Сингапуре добиваются отмены приказа об обыске отменил ордер на обыск, который позволил юристам BP конфисковать их персональные компьютеры, мобильные телефоны и флэш-накопители, свидетельствуют судебные документы.

В документах, поданных защитой в Высокий суд Сингапура в прошлый четверг, утверждалось, что приказы против них были репрессивными и были вынесены по «незаконным или незаконным причинам».

В документах освещается способ производства изъятия со стороны ВР, в частности изъятие мобильных телефонов и ноутбуков, которыми пользовались супруги и дети шести бывших сотрудников, обыск сумки жены одного из них и обыск папки со школьными учебниками сына одного из бывших сотрудников. В документах говорится, что

BP получила и выполнила приказ об обыске шестерых в их домах, чтобы найти и сохранить улики, прежде чем они могут быть уничтожены.

В своем ходатайстве об отмене постановления ответчики также утверждали, что ВР не сообщила суду о существенных фактах, когда были получены постановления об обыске, и что ВР не представила доказательств на слушании дела о риске. что шестеро уничтожат улики.

Будет проведено отдельное закрытое слушание, чтобы установить, должен ли суд отменить приказ, дата которого еще не назначена. Шестеро могут потребовать возмещения убытков, если суд согласится с их отменой.

BP обвинила шестерых — экс-главу глобальной торговли мазутом Квека Чин Теана, азиатского руководителя подразделения судового топлива Кларенса Чанга, торгового менеджера Джона Фу, руководителя операций по всем нефтепродуктам в Азии Пола. Джон Брэдшоу, юридический менеджер Саймон Чеонг и административный руководитель Лаура Куан — в нарушении своих фидуциарных обязанностей, трудовых договоров, в том числе обязательств по сохранению конфиденциальности, а также в неправомерном использовании конфиденциальной информации.

В иске BP заявила, что Quek и Cheong организовали массовое увольнение 20 сотрудников и провели переговоры с зарегистрированной в Гонконге компанией Brightoil, которую она назвала прямым конкурентом, о переезде и создании конкурирующего бизнеса с января этого года. , работая в нефтяной компании.

Компания заявила, что провела расследование с использованием криминалистического анализа электронного оборудования и обнаружила доказательства переписки по электронной почте между шестерыми, а также с председателем Brightoil Рэймондом Ситом.

Переписка якобы показала, что они координировали массовые увольнения, обсуждали условия заработной платы, схемы акций и бонусы за выкуп, а также вывод бизнеса из BP, свидетельствуют судебные документы.

Шестеро категорически отрицают обвинения, выдвинутые против них, и представят существенные аргументы в свою защиту примерно в середине августа.

Шестеро утверждают, что их отставка не была чем-то необычным в свете того факта, что с начала года отдел, в котором они работали в BP, уволился 40-50 раз.

В своих судебных документах они утверждали, что у каждого были свои причины для ухода из BP и что они никогда не действовали против интересов BP, работая в нефтяной компании.

Эти шестеро также заявляют, что они не побуждали никого покинуть BP и присоединиться к Brightoil. Они утверждают, что «помимо туманных выводов и расплывчатых утверждений», BP не установила, что кто-либо из шестерых совершил какие-либо правонарушения.

С тех пор BP заменила часть уволившегося персонала, в том числе ключевые должности глобальных и региональных торговых руководителей мазута, а также наняла двух внешних трейдеров мазута, в результате чего сингапурская команда полностью укомплектована шестью трейдерами.

BP является крупнейшим поставщиком судового топлива по объему в Сингапуре, крупнейшем бункеровочном порту в мире, на долю которого приходится около 10 процентов среднемесячных объемов в городе-государстве, составляющих 3,2–3,3 миллиона тонн.

Более десяти лет компания также была крупным игроком на рынке грузовых перевозок мазута, регулярно проводя прибыльные торговые операции до ухода в отставку своей многолетней команды.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
