Блок питания компьютера не держит нагрузку, уходит в защиту. Подписывайтесь на канал в Rutube. Также вы меня можете увидеть на Ютуб канале https://www.youtube.com/c/ДомовойКанал В яндекс Дзене https://zen.yandex.ru/profile/editor/domovoi_kyzay ВНИМАНИЕ! Все приборы и рассыпуху, а точнее линки на странице Вконтакте https://vk.com/vk_domovoi Добавляй в группу) ➔➔➔➔ВСЕ ИНСТРУМЕНТЫ ▼ЗДЕСЬ▼ ▼ Приборы: Т12 паяльная станция http://shp.pub/62gwy9 Т12 набор для сборки http://shp.pub/62gx07 ТермоФЕН http://shp.pub/62gx7s Тестер компонентов включая стабилитроны ♥ http://shp.pub/62gxbv http://shp.pub/62gxcg Тестер компонентов Т4 ESR http://shp.pub/62gxdm Тестер VGA для монитора http://shp.pub/62gxes ЛБП 30V10A http://shp. pub/62gxgj ЛБП 60V5A♥ http://shp.pub/646gjr Мультиметр ZT101 ♥ http://shp.pub/62gxi3 Мультиметр DT9205M http://shp.pub/6c9ijs Осциллограф на 5МГЦ http://shp.pub/62gxn5 Осциллограф 2 на 5МГЦ http://shp.pub/62gxop Осциллограф на 110МГЦ обновленная версия ♥ http://shp.pub/62gxpv Осциллограф 2канала 110МГЦ http://shp.pub/67b44w Щуп делитель 1-10 на 5МГЦ и 110Мг http://shp.pub/62gxse USB доктора new http://shp.pub/62gxvw USB доктора http://shp.pub/62gxwo USB нагрузка 15 ватт http://shp.pub/62gy0y USB нагрузка 65 ватт http://shp.pub/62gy42 Программатор ch441a http://shp.pub/62gy5m Кроватки для ch441a http://shp.pub/62gy76 Генератор сигналов 1МГЦ http://shp.pub/62gyb9 ТЕРМОМЕТР DT8220 http://shp.pub/63deh5 Тестер блоков ATX http://shp.pub/67b3yh ▼ Мои инструменты: зачистка проводов http://shp.pub/62gyde пассатижи,бокорезы,тонкогубцы http://shp.pub/62gyfc оловоотсос черный ♥ http://shp.pub/62gyh4 отвертки набор черные http://shp.pub/62gyin отвертки Филипс синие http://shp.pub/62gyke отвертки мелкие http://shp.
Помощь в ремонте APW9+ | MiningClub.info
Psychodelic Alien
Новичок
- #1
Здравствуйте, ремонтёры!
Не так давно занялся восстановлением блоков питания для майнеров. До этого ремонтировал всё, что под руку попадалось, ноуты, мобилки, телеки, гироскутеры, и тд и тп, в том числе и все виды битмайновских плат.
Есть такая проблема на двух бп APW9+ :
Якобы не вывозит нагрузку. На рабочем столе при холостом ходу выдаёт 21 вольт, но при подключении к майнеру напряжение падает к 1-2 вольтам, а другой бп вовсе отключается.
Кто сталкивался с такой проблемой, или есть варианты куда ещё можно ткнуть свой
На вашем форуме впервые, перед созданием данной темы искал ответы на мой вопрос в других диалогах, но не нашел. Если что пропустил-укажите пожалуйста ссылку
areht
Юрист
- #2
Вроде как ёмкости конденсаторов того, поэтому не держат напряжение. Но это не точно
Эт блоки с такими симптомами неремонтопригодные, по крайней мере у нас их сделать не получалось
Aero
Друг форума
- #3
Psychodelic Alien сказал(а):
. На рабочем столе при холостом ходу выдаёт 21 вольт
Нажмите, чтобы раскрыть…
Не может он столько выдавать
Я — руинер
Свой человек
- #4
Всегда считал что ремонт серверных БП выброшенные деньги, поскольку обвязка может быть залита компаундом + дофига элементом рядом друг с другом и чаще всего не найти аналогов.
Могу пожелать удачи только, сам люблю мелкий ремонт, но ремонт серверника = геморрой и куча потраченного времени
Лучше не давайте мне в руки то, что боитесь потерять
Rey99
Местный житель
- #5
Посмотреть на маленький кондер около ШИМ (обычно 10 кмФ 50В). Если есть оптрон, запаять резистор 1-2 кОм на низковольтную часть.
— Папа, из чего сделаны облака?
— Сервера под линуксом, в основном, сынок))
Psychodelic Alien
Новичок
- #6
Aero сказал(а):
Не может он столько выдавать
Нажмите, чтобы раскрыть. ..
Twik
Свой человек
- #7
Добрый день, помогите пожалуйста с ремонтом блока питания apw9+, стартует только верхняя половина блока и один вентилятор, нашел пробитый ключ в дежурке- заменил, но дежурка так и не работает. Подскажите пожалуйста как дежурка связана с реле ( на нижнем блоке не щелкает реле) и откуда идет питание на шим дежурки.

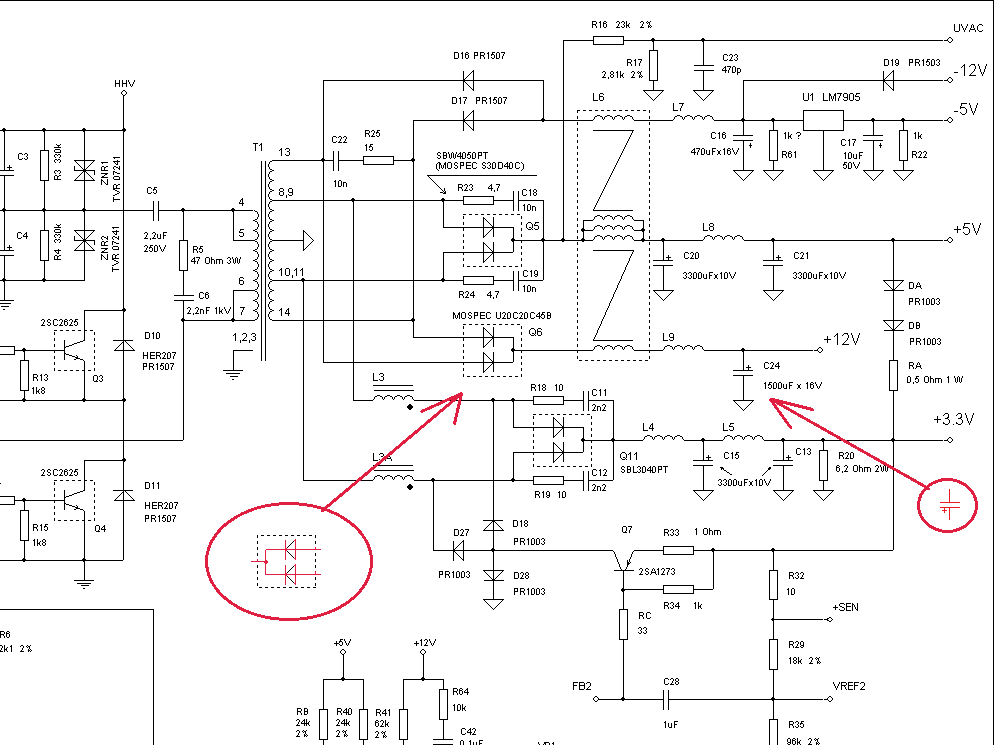

Схема :
Дежурка: стрелкой отмечен замененный транзистор
Aero
Друг форума
- #8
Twik сказал(а):
откуда идет питание на шим дежурки.
Нажмите, чтобы раскрыть…
ну отсюда
Twik
Свой человек
- #9
Aero сказал(а):
ну отсюда Посмотреть вложение 219528
Нажмите, чтобы раскрыть…
Я так понял оно там появляется после запуска шим? А изначально где идет?
Shveps2
Пляшущий с бубном
- #10
Один только транзистор не выходит. SI8016 под замену и обвязку к ней перепроверять. Схема даже есть у Вас, легко же всё.
Или к нам на ремонт. После неудачных ремонтов ценник будет х1,5-х2
valer4ik85
Новичок
- #11
Psychodelic Alien сказал(а):
Здравствуйте, ремонтёры!
Не так давно занялся восстановлением блоков питания для майнеров. До этого ремонтировал всё, что под руку попадалось, ноуты, мобилки, телеки, гироскутеры, и тд и тп, в том числе и все виды битмайновских плат.
Есть такая проблема на двух бп APW9+ :
Якобы не вывозит нагрузку. На рабочем столе при холостом ходу выдаёт 21 вольт, но при подключении к майнеру напряжение падает к 1-2 вольтам, а другой бп вовсе отключается.
На обоих изначально был произведён ремонт в силовой цепи, затем в порядке очереди прозванивались все микросхемы и полупроводники, обвязка, и всё, что было на плате. Всё выпаивалось и проверялось отдельно, по возможности и наличию менялось на новое. Результата не дало, собственно, как и понимания причины данной неисправности.
Кто сталкивался с такой проблемой, или есть варианты куда ещё можно ткнуть свойносщуп, буду рад любому умному совету.
На вашем форуме впервые, перед созданием данной темы искал ответы на мой вопрос в других диалогах, но не нашел. Если что пропустил-укажите пожалуйста ссылкуНажмите, чтобы раскрыть…
Приветствую! Удалось решить данную проблему? У меня такая же запара. ….
Aspid110
Новичок
- #12
на SI8016 4-5 ноги промерь
если «звенит» — меняй .
Я так 2шт SI1816 сжег в добавочном питании 12 вольт на AC1
Vladimirbard
Новичок
- #13
Psychodelic Alien сказал(а):
Здравствуйте, ремонтёры!
Не так давно занялся восстановлением блоков питания для майнеров. До этого ремонтировал всё, что под руку попадалось, ноуты, мобилки, телеки, гироскутеры, и тд и тп, в том числе и все виды битмайновских плат.
Есть такая проблема на двух бп APW9+ :
Якобы не вывозит нагрузку. На рабочем столе при холостом ходу выдаёт 21 вольт, но при подключении к майнеру напряжение падает к 1-2 вольтам, а другой бп вовсе отключается.
На обоих изначально был произведён ремонт в силовой цепи, затем в порядке очереди прозванивались все микросхемы и полупроводники, обвязка, и всё, что было на плате. Всё выпаивалось и проверялось отдельно, по возможности и наличию менялось на новое. Результата не дало, собственно, как и понимания причины данной неисправности.
Кто сталкивался с такой проблемой, или есть варианты куда ещё можно ткнуть свойносщуп, буду рад любому умному совету.
На вашем форуме впервые, перед созданием данной темы искал ответы на мой вопрос в других диалогах, но не нашел. Если что пропустил-укажите пожалуйста ссылкуНажмите, чтобы раскрыть. ..
Привет пришел в ремонт такой же блок APW9, с аналогичной проблемой не держит нагрузку. Ты победил свои?
Aspid110
Новичок
- #14
Это, когда было то, 100 дней назад.
Конечно заборол.
Но, что сделал, в точности не помню.
Блок простой.
Схема есть.
Всё готово, даже рисовать ничего не нужно.
Красота!
Dimez
Новичок
- #15
Aspid110 сказал(а):
Это, когда было то, 100 дней назад.
Конечно заборол.
Но, что сделал, в точности не помню.Блок простой.
Схема есть.
Всё готово, даже рисовать ничего не нужно.
Красота!Нажмите, чтобы раскрыть…
Приветствую! Совсем не помните, а так на что обратить внимание? Такая же запара с выгоранием транзистора по питанию S180xxx и самой ИМС, не поднимается питание 12 вольт ни на одном канале (вентиляторе). Все поменяно, по возможности проверено. ИМС посылает на транзистор пачку импульсов и стопорится. Цикл повторяется. Видать в защиту уходит, но куда копать понять не могу. Как я понял, s180 запитывает контроллер ККМ, который тоже не стартует.
Последнее редактирование:
Dimez
Новичок
- #16
Решил. Спасибо за советы. Очень помогли!
Защита источника питания и его нагрузки
Защита питания подобна страховке: вы платите за нее, но надеетесь, что она вам не понадобится. Но это не простая «покупка». Первый вопрос защиты: «Что я хочу защитить и от каких событий?» Ответ двоякий: источник питания и его компоненты нуждаются в защите от сбоев нагрузки, а нагрузка нуждается в защите от сбоев питания.
Второй вопрос: «Какие неисправности?» Это может быть чрезмерный ток или напряжение, от короткого замыкания и связанных с ним высоких токов до переходных процессов и скачков напряжения из-за электростатического разряда (электростатического разряда) или даже молнии. Некоторые неисправности возникают из-за отказа компонентов, тогда как другие могут быть вызваны ошибкой проводки. Наконец, в некоторых случаях причиной неисправности может быть даже слишком низкое напряжение питания.
Компоненты, которые должны быть добавлены в цепь или систему для обеспечения защиты цепи, мало ценятся. Они не улучшают функциональность и не добавляют гламура, привлекательности или производительности продукта. Они занимают место, увеличивают стоимость, усложняют спецификацию материалов (BOM) и обычно сидят тихо, ничего не делая. Так обстоит дело до тех пор, пока они не понадобятся, когда ожидается, что они будут быстро реагировать и защищать другие компоненты в цепи от неисправности или даже разрушения.
Защита от любых возможных проблем с питанием сложна, затратна и, как правило, не нужна. Задача инженера-проектировщика — оценить, нужна ли защита от сбоев; в конце концов, нет особых причин защищать смартфон от скачков напряжения, вызванных молнией.
Существует множество компонентов и технологий, связанных с защитой, на выбор. Большинство из них пассивны, но некоторые активны. В этой статье мы сосредоточимся только на пассивных или преимущественно пассивных типах.
Как и в случае с большинством вопросов дизайна, существуют пересекающиеся точки зрения на одну и ту же основную тему. Что касается защиты электропитания, вы можете сначала рассмотреть ее с точки зрения потенциальных условий неисправности, а затем вариантов их устранения, или с точки зрения различных компонентов защиты, а затем сбоев, для которых они используются. Цепь или система могут использовать один или несколько уровней и типов защиты. Многие из этих функций защиты встроены в источник питания, будь то ИС преобразователя постоянного тока или более крупный блок переменного тока в постоянный. В других случаях, например, когда инженер проектирует источник питания из отдельных компонентов, может потребоваться добавить некоторые из них.
Все начинается с перегрузки по току и предохранителей
Перегрузка по току является серьезной проблемой независимо от того, является ли она результатом короткого замыкания вне источника питания или внутри него. Это может инициировать каскад дополнительных сбоев, подвергнуть пользователей риску и даже вызвать пожар. Самым старым решением является предохранитель (также называемый плавкой вставкой) (рис. 1) с, казалось бы, простым принципом действия: когда протекающий ток превышает порог тока предохранителя, ток вызывает перегрев специального провода внутри предохранителя (I 2 R нагрев), расплавить и открыть, отключив ток до нуля.
После срабатывания предохранителя подача тока полностью прекращается и может быть восстановлена только заменой самого предохранителя, что является либо преимуществом, либо недостатком, в зависимости от применения. Более сложный автоматический выключатель является альтернативой предохранителю, который не требует замены после срабатывания. Некоторые выключатели активируются термически, некоторые активируются магнитом; в любом случае, как и предохранитель, выключатель является устройством, запускаемым током.
Хотя предохранитель «древний», он недорог, надежен, прост в разработке и эффективен. Доступны базовые предохранители номиналом от 1 А до сотен ампер (рис. 2) . В то время как предохранители имеют номинальное напряжение, это в первую очередь касается номинала контактов и физического расстояния, поскольку сам предохранитель срабатывает только от тока через него, а не от напряжения.
Для некоторых устройств предохранитель не является хорошим выбором (подумайте о внутренних цепях питания смартфона с ограниченным энергопотреблением), в то время как для других он является лучшим выбором и часто используется в сочетании с другими методами защиты. Предохранитель часто добавляется, чтобы помочь продукту соответствовать нормативным требованиям безопасности из-за непосредственности его функциональности.
Обратите внимание, что, несмотря на их простой принцип, они предлагаются во многих вариациях и тонкостях, таких как время, необходимое для реакции и размыкания цепи (что является функцией как текущего, так и прошедшего времени). В спецификациях на предохранители есть множество диаграмм, показывающих работу в различных условиях, а специальные предохранители доступны для уникальных ситуаций.
Блокировка при пониженном напряжении (UVLO)
UVLO предотвращает попытки преобразователя источника питания (или постоянного тока) работать, когда его собственное входное напряжение слишком низкое (рис. 3) . Это делается по двум причинам. Во-первых, схемы в источнике питания или преобразователе могут работать со сбоями или действовать неопределенным образом, если входное постоянное напряжение слишком низкое, а некоторые более мощные компоненты могут быть повреждены. Во-вторых, он не позволяет блоку питания/преобразователю потреблять первичную мощность, если он не может обеспечить допустимую выходную мощность.
Для реализации UVLO небольшая маломощная схема сравнения внутри блока питания/преобразователя сравнивает входное напряжение с заданным пороговым значением и переводит устройство в режим покоя до тех пор, пока пороговое значение не будет превышено. Чтобы гарантировать, что UVLO не «болтается» около порога, добавляется небольшой гистерезис.
Защита от перенапряжения (OVP)
Несмотря на то, что источник питания или силовой преобразователь рассчитан на нормальную работу с фиксированным выходным напряжением постоянного тока, внутренний сбой в источнике питания может привести к повышению этого напряжения и, возможно, повреждению нагрузки, на которую рассчитано напряжение. питание подключено. OVP — это функция, которая отслеживает выходной сигнал источника питания/преобразователя по сравнению с внутренним эталоном и замыкает этот выход, если напряжение превышает пороговое значение. OVP должен сделать несколько вещей:
- Разумеется, не допускайте появления избыточного напряжения на защищаемых компонентах.
- Не мешать нормальной работе, а быть «невидимым» для источника питания.
- Различают нормальные переходные колебания напряжения и чрезмерное перенапряжение.
- Будьте быстры и реагируйте до того, как нагрузка будет повреждена, когда действительно возникает ситуация перенапряжения.
- Не иметь ложных срабатываний (ложных срабатываний), которые являются помехой, и не реагировать на реальные условия перенапряжения.
Лом
Одной из широко используемых функций OVP является «лом», предположительно названная так потому, что она имеет тот же эффект, что и установка металлического лома на выход и, таким образом, короткое замыкание выходного напряжения. Есть два типа ломов: один, когда лом сработал, сбрасывается только при отключении питания; и тот, где он будет сброшен после устранения неисправности. Второй полезен, когда условие, при котором срабатывает лом, связано с каким-то переходным процессом, а не с серьезным сбоем в источнике питания. Хотя большинство расходных материалов в настоящее время поставляются со встроенным ломиком, многие поставщики предлагают небольшую отдельную схему ломика, которую при необходимости можно добавить к существующему источнику питания.
Лом представляет собой обычно высокоимпедансную цепь на выходе питания (или входе защищаемой нагрузки) (рис. 4) . Он преобразуется в цепь с низким импедансом, когда возникает ситуация перенапряжения и запускает его, и он остается в режиме с низким импедансом до тех пор, пока ток не упадет ниже «тока удержания». Впоследствии он возвращается в нормальное рабочее состояние с высоким импедансом. Лом должен выдерживать ток, протекающий через него, когда источник питания находится в состоянии перенапряжения.
Другие распространенные ломы основаны на тиристорных устройствах защиты от перенапряжений (TSP). Это устройства PNPN на основе кремния с напряжением пробоя, которое может быть точно установлено их производителем. TSP предлагаются во многих типах пакетов и могут рассеивать скачки напряжения разного уровня.
Также имеется газоразрядная трубка (GDT), которая представляет собой миниатюрный искровой разрядник, обычно размещаемый в керамическом корпусе и совместимый с печатными платами. При срабатывании высокого напряжения искровой разрядник проводит, и весь ток отклоняется. Искровые разрядники могут быть изготовлены так, чтобы они защищали от скромных напряжений (около 100 В) до тысяч вольт. Когда ситуация перенапряжения устраняется, TSP или GDT возвращаются в нормальный режим с высоким импедансом.
Зажим
Дополнением к лому является зажим, который не дает напряжению превысить заданный уровень. Зажимы часто называют ограничителями переходного напряжения (TVS), поскольку они могут защищать от переходных процессов при запуске или индуктивных переходных процессов, а не от фактического отказа (рис. 5) . Для большинства клещей функция фиксации отключается, когда исчезает состояние перенапряжения.
Клещи проводят ток, достаточный для поддержания напряжения на нем на безопасном желаемом уровне, когда переходный процесс превышает напряжение проводимости клещей. Он должен быть рассчитан на мощность, которую он должен рассеять в течение определенного времени, обычно относительно короткого переходного процесса. Зажим TVS — кремниевое устройство с биполярным переходом, похожее на базовый выпрямительный диод, но предназначенное для работы в условиях обратного напряжения пробоя — доступно с напряжением пробоя от 4 до 500 В и с различной номинальной мощностью для обеспечения различных возможностей защиты от перенапряжений. TVS представляет собой устройство с биполярным соединением.
По сравнению с зажимом низкое удерживающее напряжение лома позволяет ему выдерживать более высокий ток короткого замыкания без рассеивания большой мощности, поэтому он может выдерживать более высокие токи и делать это в течение более длительных периодов времени (рис. 6) . Также проще настроить схему так, чтобы лом также вызывал перегорание предохранителя (и, таким образом, полностью останавливал ток), если это желательно.
Зажим также может быть изготовлен с использованием металлооксидного варистора (MOV), двунаправленного полупроводникового устройства подавления переходных процессов напряжения. Он проводит (то есть переключается) при напряжении, зависящем от размера и количества специальных зерен между его выводами. Напряжение пробоя MOV варьируется от примерно 14 В до более 1000 В, причем более крупные рассчитаны на несколько киловольт-ампер (кВА), например, от грозового перенапряжения.
MOV являются недорогими, быстродействующими, простыми в использовании и предлагаются во многих номиналах напряжения, а их собственный режим отказа — короткое замыкание (что является предпочтительным в большинстве отказоустойчивых конструкций). Однако они могут рассеивать только небольшое количество энергии, поэтому они подходят только для краткосрочных и переходных ситуаций OVP
В целом, ломы лучше подходят для долгосрочных неисправностей, в то время как клещи лучше подходят для кратковременных событий, а не для прямых сбои снабжения. Многие коммерческие источники питания включают в себя как лом, так и зажим. Если проблема заключается в прямом отказе и связанном с ним протекании сильного тока, который вскоре превысит номинальную мощность рассеивания лома или зажима, в конструкцию также следует включить предохранитель или автоматический выключатель. Предохранитель/выключатель в конечном итоге перегорает из-за перегрузки по току, связанной с избыточным напряжением, и, таким образом, обеспечивает многофакторную защиту.
Не забывайте о тепловой защите
Наконец, есть проблема защиты от тепловой перегрузки. По своей природе любой источник питания выделяет тепло, потому что он менее чем на 100% эффективен, и даже эффективный источник генерирует потенциально проблемное количество. Например, блок питания мощностью 100 Вт с эффективностью 90 % по-прежнему рассеивает 10 Вт, чего вполне достаточно для нагрева небольшого герметичного корпуса. По этой причине система подачи должна быть спроектирована с достаточным активным охлаждением (например, с помощью вентилятора) или пассивным охлаждением (достигаемым за счет конвекционного воздушного потока и кондуктивных каналов охлаждения).
Но что происходит, когда выходит из строя вентилятор, перекрывается путь воздушного потока или в корпус попадает другой источник тепла? Источник питания может превысить номинальную температуру, что сократит срок его службы и даже может привести к немедленной неисправности. Решением является датчик в источнике питания (как отдельное устройство или встроенный в ИС), который измеряет температуру окружающей среды и переводит источник в режим покоя, если она превышает заданный предел. Некоторые реализации позволяют возобновить работу при падении температуры, а другие нет.
Защита блока питания, что неудивительно, является тонкой темой. Существуют вопросы, связанные с током, напряжением и мощностью, рассеянием схемой или компонентами защиты, продолжительностью неисправности, а также размещением, стоимостью и занимаемой площадью компонентов защиты. Но защита также является хорошей инженерной практикой и часто предписывается нормативными стандартами. Опять же, это похоже на страховку: она существует во многих формах и покрывает множество типов плохих событий. Вы надеетесь, что вам это не понадобится, но есть шанс, что вам это понадобится по целому ряду возможных причин.
Ссылки
Корпорация Microsemi, MicroNote 106, «Ломы и зажимы: в чем их основные различия?»
Sunpower Electronics Ltd., «Что такое защита от перенапряжения?»
Bourns Inc., «Защита от перенапряжения при переходных процессах»
Texas Instruments SLVA769, «Блокировка при пониженном напряжении в устройствах питания дисплеев»
Гурсимран Сингх Чавла, Инженерная школа Чамели Деви, «Предохранители и их тип в энергосистеме»
Основы Блок питания Защита от перегрузки по току
Введение
Как инженеры, мы часто смотрим на сценарии «что, если», чтобы убедиться, что наши конструкции работают в как можно большем количестве условий применения. В условиях, при которых наши конструкции не работают должным образом, мы, по крайней мере, не хотим, чтобы наш продукт повреждался или наши конструкции повреждали что-то еще. При работе с блоками питания одной из проблем часто является «что произойдет, если выходной ток нагрузки моего источника питания превысит номинальный ток источника питания». В этой статье мы обсудим общие методы, используемые в проектах источников питания при превышении номинальной нагрузки.
Идеальный источник питания
Хотя мы чаще всего называем их «источниками питания», на самом деле мы имеем в виду «источники напряжения». Разница между этими двумя конструкциями заключается в том, что идеальный «источник питания» будет подавать постоянную мощность на нагрузку независимо от напряжения нагрузки или тока нагрузки (рис. 1). Идеальный источник напряжения обеспечивает постоянное напряжение нагрузки независимо от тока нагрузки (рис. 2). Мы не сможем спроектировать, построить или купить идеальный источник напряжения, потому что идеальный источник напряжения будет иметь возможность подавать на нагрузку неограниченный ток (и мощность). Несмотря на то, что мы упомянули, что обсуждаем источники напряжения, а не источники питания, мы будем продолжать использовать (неправильно) термин «источник питания» в наших обсуждениях.
Рисунок 1: Постоянная мощность Рисунок 2: Постоянное напряжениеОграничение тока в источниках питания
Как уже упоминалось выше, все источники питания будут иметь некоторую форму ограничения тока, и в большинстве случаев оно будет контролируемым и неразрушающим. Это обсуждение будет сосредоточено на ограничении выходного тока источника питания для защиты источника питания в случае, если нагрузка потребляет слишком большой ток и в противном случае может повредить источник питания. Ограничение входного тока часто реализуется в источниках питания в виде предохранителя, включенного последовательно с одним или обоими входными проводниками. Это ограничение тока предназначено для защиты вышестоящего источника питания и проводников. Предполагается, что источник питания с входным предохранителем (предохранителями) уже поврежден, если потребляемый входной ток достаточно высок, чтобы сжечь входной предохранитель (предохранители). Некоторым приложениям для правильной работы требуется строго контролируемое ограничение тока, например, для зарядки аккумуляторов. Необходимо будет обсудить с поставщиком источника питания, если требуется строго контролируемое ограничение тока, в большинстве источников питания используется слабое ограничение тока, которое присутствует только для защиты источника питания от повреждения. Некоторые распространенные методы ограничения выходного тока от источника питания включают ограничение тока предохранителя, ограничение постоянного тока, ограничение тока с обратной связью и ограничение тока икоты.
Ограничение тока предохранителем
Возможно, простейшей формой ограничения выходного тока источника питания является установка предохранителя последовательно с выходной клеммой источника питания (рис. 3). Этот метод был бы эффективным, но не часто используется в источниках питания, потому что относительно легко получить чрезмерный ток нагрузки (т. Е. Закоротить выходные клеммы или вилку источника питания) и случайно перегореть предохранитель. Кроме того, функция ограничения выходного тока в блоке питания защищает внутренние полупроводниковые компоненты от повреждения из-за чрезмерного тока нагрузки. Может оказаться трудным выбрать предохранитель, который срабатывает достаточно быстро для защиты внутренних полупроводников, но не срабатывает при запуске двигателя или зарядке нагрузочных конденсаторов. Предохранители хорошо защищают проводники, но не полупроводники.
Рисунок 3: Предохранитель на выходе источника питанияОграничение постоянного тока
Распространенный метод ограничения выходного тока от источников питания заключается в контроле выходного тока и снижении выходного напряжения при достижении предела тока при сохранении максимальный выходной ток (рис. 4). В этой реализации выходное напряжение во время ограничения тока зависит от импеданса, представленного нагрузкой во время операции ограничения тока. Этот метод ограничения тока относительно прост в реализации, но создает нагрузку на компоненты на пути выходного тока, поскольку источник питания работает с максимальным током во время операции ограничения тока. Эта версия ограничения тока может быть лучшим выбором, когда нагрузка потребляет кратковременный всплеск чрезмерного тока, например, во время запуска двигателя или зарядки конденсатора байпаса. Пользователи, которые не знают, что источник питания находится в режиме ограничения тока, могут подумать, что источник питания работает неправильно, поскольку выходное напряжение ниже уровня, указанного в технических характеристиках, когда источник питания работает в режиме ограничения тока.
Рис. 4: Ограничение постоянного токаОграничение тока с обратной связью
Для решения проблем нагрузки на компоненты, возникающих при ограничении постоянного тока и упомянутых выше, некоторые блоки питания разработаны с ограничением тока с обратной связью. Эта реализация может запутать пользователя. В источнике питания с ограничением по обратному току выходное напряжение и выходной ток уменьшаются после обнаружения максимального выходного тока (рис. 5). Стандартного поведения для источника питания с ограничением по току с обратной связью не существует, поэтому пользователю необходимо прочитать техническое описание, чтобы понять, как будет вести себя выбранный им источник питания. Этот метод ограничения выходного тока источника питания может вызвать проблемы, когда нагрузкой является запуск двигателя или зарядка большого количества входных развязывающих конденсаторов байпаса. Поведение обратного хода может ввести пользователя в замешательство, если источник питания находится в режиме ограничения тока, и пользователь пытается понять, почему источник питания не выдает надлежащее выходное напряжение или ток.
Рис. 5: Ограничение тока с обратной связьюОграничение тока в режиме зависаний
Возможно, наиболее распространенная реализация ограничения тока, используемая в настоящее время в источниках питания, известна как режим зависания. Этот режим защиты от перегрузки по току можно рассматривать как активную версию защиты предохранителями, упомянутой ранее в этом обсуждении. С защитой от ограничения тока в режиме икоты выходное напряжение источника питания отключается при обнаружении ситуации перегрузки по току. После заданного времени ожидания выходное напряжение источника питания восстанавливается. Если ситуация перегрузки по току все еще существует, источник питания повторяет процесс отключения и ожидания. Если ситуация перегрузки по току больше не существует, то блок питания продолжает работать в штатном режиме (рисунок 6).
Рисунок 6: Ограничение перегрузки по току в режиме сбоевРежим защиты от перегрузки по току в режиме сбоев легко реализовать в микросхеме контроллера регулятора напряжения, и он сводит к минимуму нагрузку от перегрузки по току на компоненты в цепи выходной мощности источника питания. Защита от перегрузки по току в режиме икоты может быть проблемой при пусковых нагрузках двигателя и в некоторых ситуациях с большими блоками конденсаторов входного фильтра. Для приложений с двигательной нагрузкой, если двигатель не запускается должным образом во время включения источника питания, двигатель будет замедляться во время выключения выходного напряжения источника питания и снова не запустится во время следующего цикла икоты. В этом случае двигатель никогда не запускается из-за времени отключения выходного напряжения источника питания (рис. 7).
Рис. 7: Неудачный запуск двигателяАналогичная проблема может возникнуть, когда нагрузка представляет собой большое значение емкости входного фильтра, а также присутствует ток нагрузки. Когда выходное напряжение источника питания впервые подается на разряженные конденсаторы, ток, потребляемый конденсаторами, может быть достаточно большим, чтобы источник питания перешел в режим перегрузки по току. Во время отключения источника питания, если в дополнение к конденсаторам присутствует ток нагрузки, ток нагрузки может в достаточной степени разрядить конденсаторы во время отключения источника питания, так что конденсаторы никогда не смогут зарядиться до источника питания. выходное напряжение (рис. 8).
Рисунок 8: Неисправный конденсатор и запуск нагрузкиЕсли ток нагрузки достаточно низкий (или отсутствует), конденсаторы могут заряжаться ступенчато из-за импульсов выходного напряжения источника питания, и источник питания и нагрузка будут работать должным образом после первоначальной задержки запуска (Рисунок 9).
Рисунок 9: Задержка (но успешный) запуск конденсатораЗаключение
Ограничение выходного тока блока питания присутствует на всех блоках питания.
