Горят блоки питания: в чем может быть причина

Администрация2022-02-01T10:30:19+03:00

Статьи блоки питания 0 Комментариев

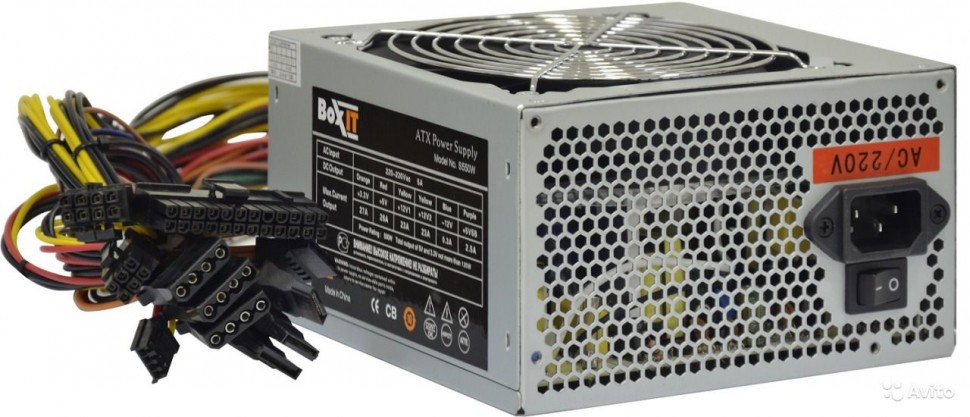

Персональный компьютер или сокращенно ПК сегодня неотъемлемый атрибут не только офисов и коммерческих предприятий. Настольный ПК можно встретить в бытовых условиях, особенно среди пользователей оценивших достоинство системных блоков с мониторами еще до появления ноутбуков со смартфонами. Последние наверняка сталкивались с неприятной ситуацией, когда из-за поломки БП (блока питания) компьютера приходилось обращаться в сервисные центры и нести непредвиденные расходы.

Как правило, в таких случаях в момент включения компьютера он не показывает признаков жизни. Другими внешне ощутимыми атрибутами проблем компьютерных блоков питания, даже в случае включения БП могут служить:

  • перегревы ПК или запах гари в процессе работы компьютера;
  • самопроизвольное отключение либо перезагрузки.

Рассмотрим основные проблемы импульсных БП настольных компьютеров, а главное выясним причины, почему они происходят.

Причины неисправностей

Возвращаясь к признакам неисправности блока питания, в частности отсутствия включения ПК, можно уверенно говорить, что в ряде случаев он может быть и невиновен. Причиной отсутствия реакции блоков питания на нажатие кнопок включения может служить:

  • неисправный сетевой кабель или удлинитель;
  • компоненты компьютера, представляющие периферию, замыкания в которых вызывают срабатывания защиты БП;
  • отсутствие соответствующего контакта в разъеме ATX, соединяющего материнскую плату с кабелем блока питания;
  • наконец сама кнопка, отвечающая за запуск БП.

Проверяется это специалистами по вполне отработанной технологии, но если в указанных цепях все в порядке, то однозначно виноват блок питания.

Причин выхода из строя БП компьютера достаточно много. Разумеется, в первую очередь для импульсных блоков опасны скачки или повышение питающего напряжения. Ситуация, когда сетевой предохранитель сгорел от перенапряжения в этом случае самая безобидная, кстати, перегорать он может и из-за неисправных компонентов самого блока, такими выступают, например конденсаторы фильтров.

Но если говорить о проблемах возникающих непосредственно внутри блока питания, то здесь основными причинами следует считать:

  • чрезмерный перегрев различных компонентов, в частности транзисторов импульсного БП;
  • необходимость замены неисправных конденсаторов, старение которых ускорено высокими температурами;
  • низкое качество используемых комплектующих, а также производственный брак.

В первом случае перегрев происходит из-за перегрузок или недостаточного охлаждения узла. Перегревы возникают в случае неудачного апгрейда компьютера, когда нагрузки на блок питания превышают его первоначальные возможности по мощности. Длительная эксплуатация компьютера без чистки ухудшает теплообмен и заросший пылью компьютерный БП просто не может избавиться от излишков тепла.

В ряде случаев виноват вентилятор.

В процессе эксплуатации электролитические конденсаторы стареют, интенсивность старения усиливают повышенные температуры. Вздутые конденсаторы при осмотре блока питания подлежат обязательной замене, это непременное условие при ремонте импульсных блоков питания ПК.

Ну и если говорить о качестве комплектующих, следует вспомнить, какими критериями руководствуются многие сборщики компьютеров на продажу. Правильно стоимостью, благодаря которой используемые дешевые компоненты ПК, позволяют получить максимальную прибыль. В дешевых блоках применены детали соответствующего качества, да и само производство таких БП оставляет желать лучшего.

Подытоживая вышесказанное, возможно сделать следующий вывод. Для того чтобы блок питания компьютера не огорчил в процессе пользования компьютером, не следует экономить на его мощности, от которой зависит цена. Более того при выборе важного узла следует отдавать предпочтение брендовой продукции это избавит от недолговечного использования.
