Блок питания (зарядное устройство) 5 вольт 7.2 ампер, размеры и тест адаптера

Предложили мне не так давно написать обзор USB зарядного устройства, а так как я люблю ковырять всякие блоки питания, то согласился. Так что буду разбирать, изучать, тестировать.

Вообще изначально планировался обзор другой модели, имеющей больший выходной ток и порт USB type-C, но пришла почему-то модель попроще. Кроме того заказанная модель подключалась в розетку кабелем, а обозреваемая выполнена в виде «вилка в розетку». В моем случае модель с кабелем была бы более удобна, но что прислали, то и будем ковырять. 🙂

Ключевые характеристики-
Выходное напряжение — 5 Вольт
Ток нагрузки — до 7.2 Ампера (почему-то написано Вольт).

Часть первая, осмотр.

Поставляется в мягкой упаковке, при этом сам блок питания лежит в дополнительном мягком пакете.

Внешне очень даже аккуратное, черный корпус с покрытием напоминающим СофтТач. Конструкция довольно прочная, здесь думаю ругать не буду.

Размер довольно приличный, но при этом при подключении к обычной розетке не мешает соседним, так как не выходит за пределы корпуса розетки. Хотя мне больше нравятся блоки питания с кабелем, не люблю большие адаптеры включенные в розетку. А в планируемом применении обозреваемый адаптер вообще подключить нельзя 🙁

Информация о размерах со странички магазина.

Сбоку корпуса указаны те же технические характеристики, что и на картинке выше, 5 Вольт 7.2 Ампера, входное напряжение 100-240 Вольт.
Устройство имеет четыре порта, два для Андроид устройств и два для Apple. Для меня это особого значения не имело, так как мои устройства чаще заряжаются через кабели без информационных жил.

Корпус состоит из двух склеенных половинок, тонкая отвертка, минута времени и отделяем одну половинку от другой. Так как в данном случае я никак не беспокоился о нарушении внешнего вида, то не стал и особо стараться, но открылось устройство вполне аккуратно.

Но плата внутри оказалась дополнительно зафиксирована чем-то типа клея, пришлось буквально выдирать ее из корпуса, ниже будут видны следы бокорезов.

Что сказать, если просто внешнее впечатление, то аккуратно, ничего не торчит.

Кстати, внизу фото заметны провода к сетевой вилке, провода имеют силиконовую изоляцию и спокойно выдерживают температуру жала паяльника. По своему дополнительная защита.
Компоновка довольно плотная, но свободное место все таки есть. Хотя на мой взгляд радиаторы могли быть и побольше.

К качеству пайки также особых претензий не возникло, но есть места с небольшими брызгами припоя (например справа вверху), в остальном аккуратно. Плата имеет защитные прорезы, но при этом точка крепления радиатора выходного диода находится на расстоянии около 4мм от входных цепей. Второе сомнительное место около защитного прореза, по хорошему прорез надо было продолжить до отверстия над ним. Так как пыль вряд ли попадет внутрь этого БП, то можно сказать что сойдет, но на мой взгляд все равно не продумали.

Я выше не зря написал про увеличение площади радиаторов. Например вот блок питания 5 Вольт 6 Ампер, выходные диодные сборки (две!) стоят на большом радиаторе, плоскость которого параллельна плоскости корпуса. У обозреваемого радиатор куда меньше и диодная сборка одна.

Распишу и попробую проанализировать основные узлы блока питания.
1. Входного фильтра нет, нет даже термистора, ограничивающего ток заряда фильтрующих конденсаторов. Но это распространенная практика у подобных устройств, компактность и цена требуют жертв.
2. Входной фильтр набран из трех конденсаторов емкостью 10мкФ каждый. Выходная мощность Бп заявлена как 7.2х5=36 Ватт, минимальная емкость входного фильтра 35-40мкФ (для напряжения 198-242 Вольта), здесь установлено 30мкФ, что явно мало и уж тем более мало для напряжения в 100 Вольт, заявленного в характеристиках.

3. Высоковольтный транзистор, MDF6Т60.
4. Трансформатор низкопрофильный, габаритная мощность примерно соответствует заявленной.
5. Выходная диодная сборка SBR20100CTP и межобмоточный помехоподавляющий конденсатор Y типа, вопросов нет что к первому, что ко второму. Хотя куда правильнее было бы применить две диодные сборки, о синхронном выпрямителе я даже не мечтаю.
6. А вот на выходных конденсаторах также сэкономили. 3х1000мкФ, причем явно дешевые. И емкости мало, и качество хромает.

Высоковольтная часть, немного удивил «зоопарк» резисторов в цепи высоковольтного транзистора, видимо подбирали для более точного задания максимального выходного тока. Общее сопротивление 0.755 Ома.

Но странно то, что последовательно с затвором полевого транзистора нет не то что цепи из диода и резистора, а вообще нет ничего, прямая дорожка между ШИМ контроллером и транзистором.

ШИМ контроллер имеет маркировку 5673A, даташит на него я не нашел, но такой контроллер часто попадается в китайских БП. Например в таком БП. Там же я писал, что это может быть 63D39 и более известный FAN6862.

На выходе установлено четыре USB разъема, шины питания соединены параллельно, что вполне логично, так как устройство не поддерживает функцию QC. В принципе можно снять всю мощность даже с одного разъема, правда думаю что он скорее всего при этом просто расплавится.

Контакты шины данных у левой пары разъемов соединены параллельно и подключены к делителям напряжения, у правой пары имеют отдельные делители для каждого контакта.

Небольшое описание принципа работы всей этой системы, цитата из моего же обзора.

Дело в том, что принцип заряда всяких устройств через USB реализован так, что блок питания имеет на своих клеммах определенную комбинацию резисторов, а потребитель, определяя установленную комбинацию, знает, какой ток он может взять. Так как устройство может быть подключено к компьютеру, у которого порт может отдать не более 0.5 (0.9 в USB 3.0), то такая мера безопасности не лишняя.
Более подробно здесь.
Для работы с устройствами Apple применен второй вариант из показанных ниже.

В случае если шины данных соединены вместе, то вариантов может быть много. Здесь стоит делитель 33/10к, что наиболее близко либо к варианту 4 из примера выше, либо к последнему из описания ниже. В любом случае он позиционируется как «For samsung galaxy».

Конечно я перерисовал схему, возможно кому нибудь она поможет при ремонте или доработке. Что интересно, схема весьма похожа на схему этого блока питания, разница не очень большая, а характеристики обоих БП одинаковы.
Выходное напряжение жестко фиксировано и не подстраивается, но при этом применены номиналы делителя таковы, что выходное напряжение будет больше чем 5 Вольт (для 5 Вольт номиналы резисторов одинаковы).

Часть вторая, тесты.

Подключаться было не очень удобно, пришлось импровизировать. Плюс хотел взять прямо от радиатора блока питания.

Уже когда подключался, заметил что радиатор очень близко к одному из USB разъемов. Думал уже ругать разработчиков, но потом решил проверить, оказалось что применена диодная сборка у которой средний вывод изолирован от фланца теплоотвода. С одной стороны правильно и безопасно, а с другой… Применит производитель другой тип диодов и появится шанс получить КЗ.

В общем как-то подключился и перешел к тестам. Но так как скорее всего важнее будут выводы, а тесты приведены просто для наглядности, то я спрячу их под спойлер.

Разные тесты

Первым шел тест стабилизации выходного напряжения под разной нагрузкой, КПД и уровень пульсаций.
Я планировал начать с нуля и постепенно, с шагом в 1.5 Ампера поднимать выходной ток.
1. Без нагрузки, потребление ниже порога работы измерителя мощности. Выходное напряжение 5.14 Вольта.
2. Нагрузка 1.5 Ампера, мощность на выходе 7.725 Ватта. КПД 75%

1. Нагрузка 3 Ампера, выходная мощность 15.5 Ватта, КПД 79%. Уровень пульсаций около 100мВ.
2. Нагрузка 4,5 Ампера, выходная мощность 23,26 Ватта, КПД 80%. Уровень пульсаций около 120мВ.

1. Нагрузка 6 Ампер, выходная мощность 31,1 Ватта, КПД 79%. Уровень пульсаций около 140мВ.
2. Нагрузка 6,7 Ампера, выходная мощность 34,7 Ватта, КПД 79%. Уровень пульсаций около 150мВ.

Вы наверное заметили, что последний тест проходил не при заявленном токе в 7.2 Ампера и тем более не при планируемом мной 7.5 Ампер.
Дело в том, что в процессе экспериментов выходное напряжение упало ниже установленного мною порога в 4 Вольта.

Для выяснения максимального выходного тока я запустил автоматический тест, который выдал значение в 6.8 Ампера, для последнего теста я просто снизил это значение на 100мА, потому вышло 6.7 Ампера. Это ток, при котором БП работает стабильно.

Так что можно считать, что по пункту «выходной ток» тест БП провалил.

Но выходной ток это одно, а максимальная выходная мощность, совсем другое. Для выяснения максимальной выходной мощности я тест с длительной нагрузкой. Из-за особенностей конструкции БП и метода подключения пришлось тестировать так, как показано на фото. Передняя часть полностью не прилегала, улучшая охлаждение, но при этом БП лежал на столе, что в свою очередь ухудшало охлаждение, потому я решил что, то на то и выходит.

Тест был точно такой же, как я провожу всегда, постепенное увеличение тока нагрузки с интервалами в 20 минут. Т.е. нагрузили, 20 минут ждем, измерили температуру, подняли ток, опять 20 минут ждем и так до конца.

Не буду приводить все фото тестов, потом просто сведу все в табличку, но об одном нюансе расскажу. После поднятия тока до уровня 4.5 Ампера заметил на графике выходного напряжения странную картину. Причем «на холодную» этого не было, проблема вылезла после прогрева.

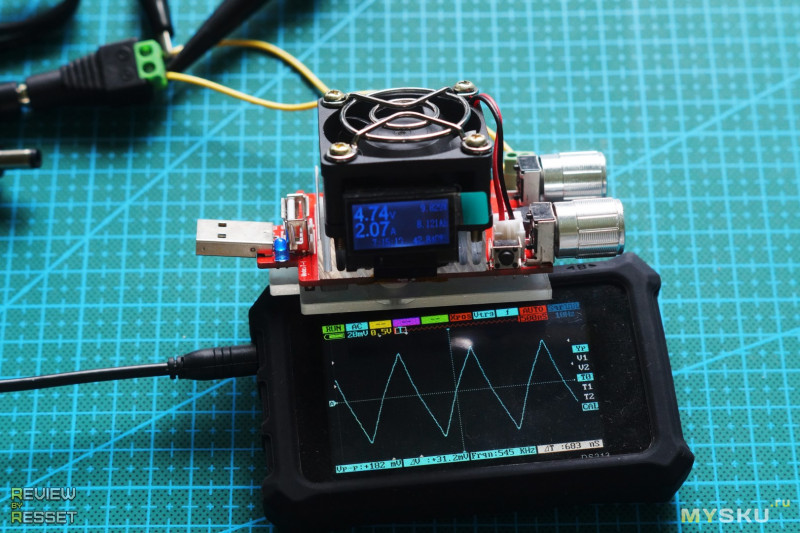

Пришлось опять доставать осциллограф и проверять, что творится на выходе.

А на выходе пульсации с частотой около 1кГц и размахом 0.4 Вольта с выбросами до 0.8 Вольта. При этом БП тихонько «зудит», но так как шумел вентилятор электронной нагрузки, то я сразу этого даже не заметил.

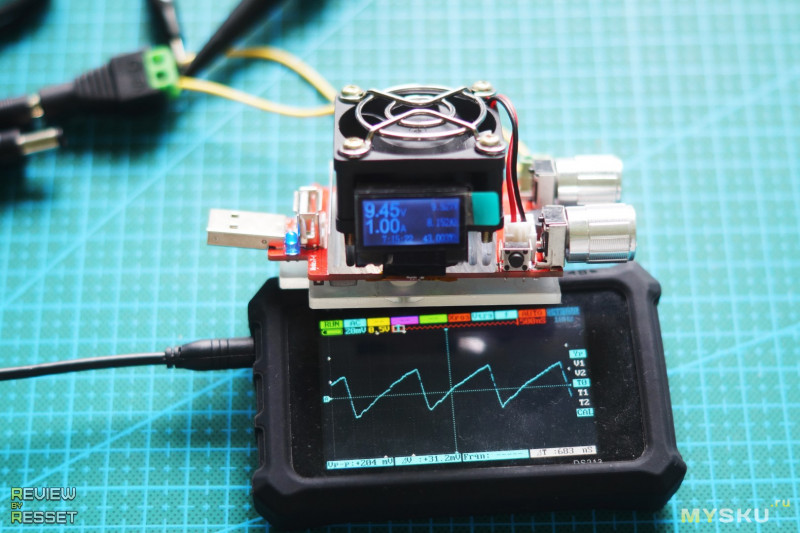

Ниже осциллограммы при токе 4.5 Ампера и 5.5 Ампер.

Весь тест занял около 1 часа 50 минут, 5 этапов с токами 1.5-3.0-4.5-5.0-5.5 Ампера, лишние 10 минут накопились в процессе измерений.
Бросок тока примерно в середине процесса это не глюк нагрузки, просто сначала после 4.5 Ампера я выставил 5.5 Ампер, а потом решил что лучше сначала проверю при токе 5 Ампер.

Так как я привык проводить неразрушающие тесты, то остановил процесс при достижении температуры трансформатора выше 100 градусов, диодная сборка при этом имела температуру около 120 градусов. При этом от БП шел сильный запах перегретого лака.
Я могу конечно экспериментировать дальше и я думаю что БП выдал бы и 6-6.5 Ампера, но ремонтировать его потом было бы лень.

Итоговые результаты теста выходной мощности, а если точнее, то нагрева.
Могу сказать, что эксплуатировать блок питания можно кратковременно при токах до 6-6.5 Ампера, но длительно не более 4.5 Ампера. Максимальный длительный ток я бы определил на уровне 5 Ампер, но лучше в таком режиме не пользоваться.
По пункту — «выходная мощность» БП тест провалил.

Выводы.
При довольно аккуратной и прочной конструкции БП имеет и ряд проблем.
1. Выходной ток максимум 6.8 Ампера вместо заявленных 7.2
2. Выходная мощность (длительная) 22.5-25 Ватт вместо заявленных 36.
3. Наличие пульсаций с частотой около 1кГц при выходном токе более 4.5 Ампер, после прогрева.
4. Входные конденсаторы имеют емкость меньше требуемой для такой мощности.
5. Выходные конденсаторы имеют низкое качество и емкость меньше требуемой для заявленного выходного тока.
6. Отсутствует как входной, так и выходной фильтр.

Уже в процессе подведения итогов я вспомнил недавний обзор подобного БП от автора malimana, там он приводил фотографию БП в таком же исполнении, но с заявленным током 5.2 Ампера, что гораздо ближе к реальности.
Ниже показано как увеличить выходного тока блока питания изменением одной цифры, оказывается всё так просто, а я не знал, детали менял, радиаторы увеличивал, а тут цифру изменил и почти в полтора раза мощнее стал.
Вообще запихнуть в такой объем БП с мощностью 35 Ватт возможно либо при высоком выходном напряжении, либо с применением синхронного выпрямителя на выходе.

В общем на этом все. На мой взгляд сам по себе блок питания применять можно, но цена в 11 долларов явно великовата за эти характеристики, особенно с учетом вышеуказанных недостатков. Кроме того следует помнить, что реально это БП с током 4-4.5 А длительно и 5-6 А кратковременно, а не 7.2, как указано в описании. У продавца в конце страницы вроде есть намек на купон доллар от девяти, но как его получить, я не понял.

Предвижу замечание, что без порта QC он вообще не нужен. Да, порт не помешал бы, но к примеру лично мне он не нужен и думаю, что я не одинок в этом. Есть много задач, где QC не нужен, но производитель мог бы просто выпустить два варианта, с QC и без.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Raxfly, зарядное устройство, 5 Вольт 7.2 Ампера. Описание, обзор и тест USB зарядного устройства Raxfly. Обзор зарядки Raxfly

Предложили мне не так давно написать обзор USB зарядного устройства, а так как я люблю ковырять всякие блоки питания, то согласился. Так что буду разбирать, изучать, тестировать.

Вообще изначально планировался обзор другой модели, имеющей больший выходной ток и порт USB type-C, но пришла почему-то модель попроще. Кроме того заказанная модель подключалась в розетку кабелем, а обозреваемая выполнена в виде "вилка в розетку". В моем случае модель с кабелем была бы более удобна, но что прислали, то и будем ковырять. 🙂

Ключевые характеристики-
Выходное напряжение — 5 Вольт
Ток нагрузки — до 7.2 Ампера (почему-то написано Вольт).

Часть первая, осмотр.

Поставляется в мягкой упаковке, при этом сам блок питания лежит в дополнительном мягком пакете.

Внешне очень даже аккуратное, черный корпус с покрытием напоминающим СофтТач. Конструкция довольно прочная, здесь думаю ругать не буду.

Размер довольно приличный, но при этом при подключении к обычной розетке не мешает соседним, так как не выходит за пределы корпуса розетки. Хотя мне больше нравятся блоки питания с кабелем, не люблю большие адаптеры включенные в розетку. А в планируемом применении обозреваемый адаптер вообще подключить нельзя 🙁

Информация о размерах со странички магазина.

Сбоку корпуса указаны те же технические характеристики, что и на картинке выше, 5 Вольт 7.2 Ампера, входное напряжение 100-240 Вольт.
Устройство имеет четыре порта, два для Андроид устройств и два для Apple. Для меня это особого значения не имело, так как мои устройства чаще заряжаются через кабели без информационных жил.

Корпус состоит из двух склеенных половинок, тонкая отвертка, минута времени и отделяем одну половинку от другой. Так как в данном случае я никак не беспокоился о нарушении внешнего вида, то не стал и особо стараться, но открылось устройство вполне аккуратно.

Но плата внутри оказалась дополнительно зафиксирована чем-то типа клея, пришлось буквально выдирать ее из корпуса, ниже будут видны следы бокорезов.

Что сказать, если просто внешнее впечатление, то аккуратно, ничего не торчит.

Кстати, внизу фото заметны провода к сетевой вилке, провода имеют силиконовую изоляцию и спокойно выдерживают температуру жала паяльника. По своему дополнительная защита.
Компоновка довольно плотная, но свободное место все таки есть. Хотя на мой взгляд радиаторы могли быть и побольше.

К качеству пайки также особых претензий не возникло, но есть места с небольшими брызгами припоя (например справа вверху), в остальном аккуратно. Плата имеет защитные прорезы, но при этом точка крепления радиатора выходного диода находится на расстоянии около 4мм от входных цепей. Второе сомнительное место около защитного прореза, по хорошему прорез надо было продолжить до отверстия над ним. Так как пыль вряд ли попадет внутрь этого БП, то можно сказать что сойдет, но на мой взгляд все равно не продумали.

Я выше не зря написал про увеличение площади радиаторов. Например вот блок питания 5 Вольт 6 Ампер, выходные диодные сборки (две!) стоят на большом радиаторе, плоскость которого параллельна плоскости корпуса. У обозреваемого радиатор куда меньше и диодная сборка одна.

Распишу и попробую проанализировать основные узлы блока питания.
1. Входного фильтра нет, нет даже термистора, ограничивающего ток заряда фильтрующих конденсаторов. Но это распространенная практика у подобных устройств, компактность и цена требуют жертв.
2. Входной фильтр набран из трех конденсаторов емкостью 10мкФ каждый. Выходная мощность Бп заявлена как 7.2х5=36 Ватт, минимальная емкость входного фильтра 35-40мкФ (для напряжения 198-242 Вольта), здесь установлено 30мкФ, что явно мало и уж тем более мало для напряжения в 100 Вольт, заявленного в характеристиках.
3. Высоковольтный транзистор, MDF6Т60.
4. Трансформатор низкопрофильный, габаритная мощность примерно соответствует заявленной.
5. Выходная диодная сборка SBR20100CTP и межобмоточный помехоподавляющий конденсатор Y типа, вопросов нет что к первому, что ко второму. Хотя куда правильнее было бы применить две диодные сборки, о синхронном выпрямителе я даже не мечтаю.
6. А вот на выходных конденсаторах также сэкономили. 3х1000мкФ, причем явно дешевые. И емкости мало, и качество хромает.

Высоковольтная часть, немного удивил "зоопарк" резисторов в цепи высоковольтного транзистора, видимо подбирали для более точного задания максимального выходного тока. Общее сопротивление 0.755 Ома.
Но странно то, что последовательно с затвором полевого транзистора нет не то что цепи из диода и резистора, а вообще нет ничего, прямая дорожка между ШИМ контроллером и транзистором.

ШИМ контроллер имеет маркировку 5673A, даташит на него я не нашел, но такой контроллер часто попадается в китайских БП. Например в таком БП. Там же я писал, что это может быть 63D39 и более известный FAN6862.

На выходе установлено четыре USB разъема, шины питания соединены параллельно, что вполне логично, так как устройство не поддерживает функцию QC. В принципе можно снять всю мощность даже с одного разъема, правда думаю что он скорее всего при этом просто расплавится.
Контакты шины данных у левой пары разъемов соединены параллельно и подключены к делителям напряжения, у правой пары имеют отдельные делители для каждого контакта.

Небольшое описание принципа работы всей этой системы, цитата из моего же обзора.
Дело в том, что принцип заряда всяких устройств через USB реализован так, что блок питания имеет на своих клеммах определенную комбинацию резисторов, а потребитель, определяя установленную комбинацию, знает, какой ток он может взять. Так как устройство может быть подключено к компьютеру, у которого порт может отдать не более 0.5 (0.9 в USB 3.0), то такая мера безопасности не лишняя.
Более подробно здесь
Для работы с устройствами Apple применен второй вариант из показанных ниже.

В случае если шины данных соединены вместе, то вариантов может быть много. Здесь стоит делитель 33/10к, что наиболее близко либо к варианту 4 из примера выше, либо к последнему из описания ниже. В любом случае он позиционируется как "For samsung galaxy".

Конечно я перерисовал схему, возможно кому нибудь она поможет при ремонте или доработке. Что интересно, схема весьма похожа на схему этого блока питания, разница не очень большая, а характеристики обоих БП одинаковы.
Выходное напряжение жестко фиксировано и не подстраивается, но при этом применены номиналы делителя таковы, что выходное напряжение будет больше чем 5 Вольт (для 5 Вольт номиналы резисторов одинаковы).

Часть вторая, тесты.

Подключаться было не очень удобно, пришлось импровизировать. Плюс хотел взять прямо от радиатора блока питания.

Уже когда подключался, заметил что радиатор очень близко к одному из USB разъемов. Думал уже ругать разработчиков, но потом решил проверить, оказалось что применена диодная сборка у которой средний вывод изолирован от фланца теплоотвода. С одной стороны правильно и безопасно, а с другой… Применит производитель другой тип диодов и появится шанс получить КЗ.

В общем как-то подключился и перешел к тестам.
Первым шел тест стабилизации выходного напряжения под разной нагрузкой, КПД и уровень пульсаций.
Я планировал начать с нуля и постепенно, с шагом в 1.5 Ампера поднимать выходной ток.
1. Без нагрузки, потребление ниже порога работы измерителя мощности. Выходное напряжение 5.14 Вольта.
2. Нагрузка 1.5 Ампера, мощность на выходе 7.725 Ватта. КПД 75%

1. Нагрузка 3 Ампера, выходная мощность 15.5 Ватта, КПД 79%. Уровень пульсаций около 100мВ.
2. Нагрузка 4,5 Ампера, выходная мощность 23,26 Ватта, КПД 80%. Уровень пульсаций около 120мВ.

1. Нагрузка 6 Ампер, выходная мощность 31,1 Ватта, КПД 79%. Уровень пульсаций около 140мВ.
2. Нагрузка 6,7 Ампера, выходная мощность 34,7 Ватта, КПД 79%. Уровень пульсаций около 150мВ.

Вы наверное заметили, что последний тест проходил не при заявленном токе в 7.2 Ампера и тем более не при планируемом мной 7.5 Ампер.
Дело в том, что в процессе экспериментов выходное напряжение упало ниже установленного мною порога в 4 Вольта.

Для выяснения максимального выходного тока я запустил автоматический тест, который выдал значение в 6.8 Ампера, для последнего теста я просто снизил это значение на 100мА, потому вышло 6.7 Ампера. Это ток, при котором БП работает стабильно.
Так что можно считать, что по пункту "выходной ток" тест БП провалил.

Но выходной ток это одно, а максимальная выходная мощность, совсем другое. Для выяснения максимальной выходной мощности я тест с длительной нагрузкой. Из-за особенностей конструкции БП и метода подключения пришлось тестировать так, как показано на фото. Передняя часть полностью не прилегала, улучшая охлаждение, но при этом БП лежал на столе, что в свою очередь ухудшало охлаждение, потому я решил что, то на то и выходит.

Тест был точно такой же, как я провожу всегда, постепенное увеличение тока нагрузки с интервалами в 20 минут. Т.е. нагрузили, 20 минут ждем, измерили температуру, подняли ток, опять 20 минут ждем и так до конца.

Не буду приводить все фото тестов, потом просто сведу все в табличку, но об одном нюансе расскажу. После поднятия тока до уровня 4.5 Ампера заметил на графике выходного напряжения странную картину. Причем "на холодную" этого не было, проблема вылезла после прогрева.

Пришлось опять доставать осциллограф и проверять, что творится на выходе.

А на выходе пульсации с частотой около 1кГц и размахом 0.4 Вольта с выбросами до 0.8 Вольта. При этом БП тихонько "зудит", но так как шумел вентилятор электронной нагрузки, то я сразу этого даже не заметил.
Ниже осциллограммы при токе 4.5 Ампера и 5.5 Ампер.

Весь тест занял около 1 часа 50 минут, 5 этапов с токами 1.5-3.0-4.5-5.0-5.5 Ампера, лишние 10 минут накопились в процессе измерений.
Бросок тока примерно в середине процесса это не глюк нагрузки, просто сначала после 4.5 Ампера я выставил 5.5 Ампер, а потом решил что лучше сначала проверю при токе 5 Ампер.

Так как я привык проводить неразрушающие тесты, то остановил процесс при достижении температуры трансформатора выше 100 градусов, диодная сборка при этом имела температуру около 120 градусов. При этом от БП шел сильный запах перегретого лака.
Я могу конечно экспериментировать дальше и я думаю что БП выдал бы и 6-6.5 Ампера, но ремонтировать его потом было бы лень.

Итоговые результаты теста выходной мощности, а если точнее, то нагрева.
Могу сказать, что эксплуатировать блок питания можно кратковременно при токах до 6-6.5 Ампера, но длительно не более 4.5 Ампера. Максимальный длительный ток я бы определил на уровне 5 Ампер, но лучше в таком режиме не пользоваться.
По пункту — "выходная мощность" БП тест провалил.

Выводы.
При довольно аккуратной и прочной конструкции БП имеет и ряд проблем.
1. Выходной ток максимум 6.8 Ампера вместо заявленных 7.2
2. Выходная мощность (длительная) 22.5-25 Ватт вместо заявленных 36.
3. Наличие пульсаций с частотой около 1кГц при выходном токе более 4.5 Ампер, после прогрева.
4. Входные конденсаторы имеют емкость меньше требуемой для такой мощности.
5. Выходные конденсаторы имеют низкое качество и емкость меньше требуемой для заявленного выходного тока.
6. Отсутствует как входной, так и выходной фильтр.

Уже в процессе подведения итогов я вспомнил обзор подобного БП от автора malimana, там он приводил фотографию БП в таком же исполнении, но с заявленным током 5.2 Ампера, что гораздо ближе к реальности.
Ниже показано как увеличить выходного тока блока питания изменением одной цифры, оказывается всё так просто, а я не знал, детали менял, радиаторы увеличивал, а тут цифру изменил и почти в полтора раза мощнее стал.
Вообще запихнуть в такой объем БП с мощностью 35 Ватт возможно либо при высоком выходном напряжении, либо с применением синхронного выпрямителя на выходе.

В общем на этом все. На мой взгляд сам по себе блок питания применять можно, но цена в 11 долларов явно великовата за эти характеристики, особенно с учетом вышеуказанных недостатков. Кроме того следует помнить, что реально это БП с током 4-4.5 А длительно и 5-6 А кратковременно , а не 7.2, как указано в описании. У продавца в конце страницы вроде есть намек на купон доллар от девяти, но как его получить, я не понял.

Предвижу замечание, что без порта QC он вообще не нужен. Да, порт не помешал бы, но к примеру лично мне он не нужен и думаю, что я не одинок в этом. Есть много задач, где QC не нужен, но производитель мог бы просто выпустить два варианта, с QC и без.

5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.

Несколько раз в комментариях, а потом и в личке меня просили об обзорах блоков питания на определенное напряжение. Я ответил, что постараюсь взять такие БП на обзор и протестировать.
Сегодня обзор блока питания на 5 Вольт.
Но просто сделать обзор было бы совсем скучно, поэтому в этот раз я попробую рассказать какие компоненты в блоке питания за что отвечают и на что надо обращать внимание при выборе блока питания.

В обзоре будет много букв и не очень много фотографий. И хоть я буду стараться писать на понятном языке, но могу сорваться и начать выражаться неприличными словами типа — синфазный, насыщение, утечка и т.п. Если вдруг что то непонятно, спрашивайте, объясню 🙂

Изначально я планировал заказать два блока питания, на разную мощность, 18 и 36 Ватт, но потом решил что 18 совсем неинтересно и заказал только 36 Ватт версию, ее и будем обозревать.

Начну обзор я как всегда с упаковки, так как по упаковке и встречают товар.
Пришел блок питания в коробочке из коричневого картона, на которой нанесена маркировка указывающая что перед нами блок питания на напряжение 5 Вольт и ток 7.2 Ампера.

5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Судя по маркировке, блоки питания в таком корпусе изготавливаются на разную мощность и разные напряжения. мне уже попадался как то 12 Вольт блок питания в таком корпусе.
Технические характеристики блока питания, заявленные на наклейке.
Входное напряжение 100-240 Вольт
Частота питающей сети — 50/60Гц.
Выходное напряжение — 5 Вольт
Выходной ток (максимальный) — 7.2 Ампера
Максимальная мощность — 36 Ватт. Написано что общая, что подразумевали под этим в данном случае, не совсем понятно.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Блок питания относительно небольшой, высота примерно соответствует высоте спичечного коробка и составляет 37мм.
Масса блока питания всего 133 грамма (вообще, чем больше этот параметр, тем лучше, хотя и косвенно).
Длина 85мм, ширина 58мм.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Вход, выход и заземление выведено на один клеммник.
Клеммник имеет крышку, полностью она не открывается, не хватает буквально немного, рядом расположен подстроечный резистор для корректировки выходного напряжения и светодиод, показывающий что блок питания включен.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Так как снаружи блока питания ничего интересного нет, разве что блестящий перфорированный кожух, защищающий от удара током и помех, то посмотрим что внутри и как это все работает.
Отвинчиваем пару винтов и добираемся до внутренностей.
Внешне претензий нет. Первым делом о культуре производства говорит монтаж. Если детали стоят ровно, отсутствуют пустые места на плате, а габаритные компоненты закреплены при помощи клея (ну или герметика), то чаще всего это признаки скорее хорошего БП, чем плохого.
Здесь установлено все аккуратно, но пустые места все таки присутствуют, хоть их и немного.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Внешний осмотр закончен, теперь можно перейти к более детальному описанию.
Для начала конструкция, в этом блоке питания применено пассивное охлаждение компонентов.
Часть тепла передается на алюминиевый корпус, выполняющий роль радиатора. Это довольно таки классический принцип охлаждения подобных блоков питания.
Кстати повысить эффективность охлаждения можно закрепив блок питания к чему то теплорассеивающему. Не рекомендуется крепить такой блок питания на теплоизолирующую поверхность, либо делать это только при условии уменьшения нагрузки.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Тепло на корпус передается от двух деталей, это высоковольтный транзистор и выходной диод, о них я расскажу позже. Между компонентами и корпусом был нанесена теплопроводящая паста, а сами компоненты прижаты стальной пластинкой.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
А теперь рассмотрим отдельные части типичного блока питания и я попробую объяснить какие из них за что отвечают.
1. Клеммник, ну тут все понятно, отвечает за подсоединение входных и выходных проводов. при больших токах используют несколько одноименных клемм, например две плюсовые клеммы и две минусовые. Здесь на этом несколько сэкономили, так как выходной ток до 7.2 Ампера, а клемм всего по одной на полюс. Не скажу что это критично, но лучше когда нагрузку можно распределить.
2. Входной фильтр.
3. Диодный мост, выпрямляет сетевое напряжение, иногда устанавливается на радиатор (если выполнен в виде отдельного компонента), но в маломощных это не надо.
4. Конденсатор входного выпрямителя
5. Высоковольтный транзистор
6. Трансформатор
7. Выходной выпрямительный диод.
8. Выходной фильтр питания
9. Узел стабилизации и регулировки выходного напряжения.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Дальше я покажу и опишу вышеуказанные узлы более расширенно.
Входной фильтр питания. На самом деле больше необходим для фильтрации помех, которые проникают от блока питания в сеть. Если у вас фонит радиоприемник при включении импульсного блока питания, то сначала проверьте, а есть ли в нем такой фильтр.
В полном варианте включает в себя дроссель с двумя обмотками, два конденсатора х типа (на фото желтый), два конденсатора Y типа (обычно небольшие голубого цвета). Также в фильтр помех входит конденсатор, соединяющий первичную и вторичную стороны БП, и соединяющий минус выходных клемм с корпусом, но они больше влияют на гашение помех по выходу.
Из-за этих Y1 конденсаторов незаземленный блок питания обычно «кусается».
С дросселем и Х конденсаторами все просто, чем больше индуктивность и емкость, тем лучше, иногда даже применяют двухступенчатые фильтры (два дросселя).
В некоторых случаях фильтр упрощают, оставляя только дроссель, один конденсатор Х типа и один или два Y1 типа (между первичной и вторичной стороной БП и между минусом БП и корпусом). Это также вполне нормальное решение, но иногда вместо дросселя ставят «специально обученные перемычки», либо убирают фильтр совсем, вот так делать нельзя, помехи гарантированы.
В данном случае мы видим «эконом вариант», но вполне работоспособный, его можно было бы не дорабатывать, но производитель вместо правильных Y1 конденсаторов установил обычные высоковольтные (2.2нФ 2КВ). Это небезопасно, так как при пробое таких конденсаторов выход БП окажется соединенным со входом и может ударить током. пробить его может от всплеска напряжения вызванного например мощным разрядом молнии недалеко от линии электропередач.
Вывод, фильтр вполне жизнеспособен, но для безопасной эксплуатации лучше заменить конденсаторы голубого цвета обозначенные на плате как CY на правильные Y1 конденсаторы, либо заземлить корпус БП.
К сожалению подобным грешат наверное 90% недорогих БП.
Также, перед фильтром питания, в импульсных блоках питания устанавливается специальный терморезистор, который ограничивает бросок тока при включении. Здесь его нет, вернее его роль частично выполняет дроссель, это не очень хорошо, но в данном случае терпимо, при большой мощности БП (и соответственно конденсаторах большой емкости) он обязателен, а в особо тяжелых случаях даже стоит специальная схема, которая после включения его замыкает.
Работает он так: пока терморезистор холодный, его сопротивление велико и он ограничивает ток, после включения он нагревается и его сопротивление падает, и он не вносит больших потерь. Но если выключить блок питания, а затем включить не дождавшись остывания терморезистора, то бросок тока почти не будет ограничен.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
После входного фильтра установлен диодный мост, который выпрямляет переменный ток, дальше уже постоянный ток поступает на электролитический конденсатор.
Диодный мост бывает также разным, либо из отдельных диодов, либо в виде отдельного компонента, иногда его даже устанавливают на радиатор. В данном случае применено 4 отдельных диода. Диоды самые классические, 1N4007, вполне достаточно для такого блока питания. В дешевых блоках питания применяют вообще один диод, это очень плохо, так как входной конденсатор работает неэффективно.
Входной электролитический конденсатор. Ну тут все просто, чем больше емкость (в разумных пределах), тем лучше.
Для блока питания рассчитанного только под 230 (± 10%) необходимо конденсатор емкостью равной мощности БП. Т.е. если блок питания на 90 Ватт, то конденсатор ставят 100мкФ.
Для блоков питания рассчитанных под расширенный диапазон 100-240 Вольт емкость этого конденсатора должна быть больше в 2-3 раза.
В данном случае применен конденсатор емкостью 47мкФ на напряжение 450 Вольт (это очень хорошо, обычно применяют конденсаторы на 400 Вольт). Для входного напряжения 230 Вольт его емкость более чем достаточна (при мощности блока питания в 36 Ватт), но для работы при напряжении 100-150 Вольт он мал.
Емкость конденсатора влияет на следующие характеристики.
1. Диапазон входного напряжения при котором блок питания нормально работает.
2. Срок жизни конденсатора, из-за больших пульсаций конденсатор меньшей емкости состарится раньше, чем больше емкость, тем дольше будет жить.
3. Увеличение емкости положительно влияет на КПД блока питания, хоть и слабо.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Высоковольтный транзистор. Ну тут особо сказать нечего.
Разве что тут не проходит правило — чем больше, тем лучше. Параметры транзистора должны быть оптимальны для примененной микросхемы ШИМ контроллера.
Может влиять максимальное напряжение, у этого транзистора оно равняется 600 Вольт, для данной схемы это вполне нормально, я встречал иногда на 800 Вольт, но это очень большая редкость.
Влияет еще вариант корпуса. Бывают в полностью пластмассовом корпусе, а бывают с металлической частью, тогда транзистор крепится к радиатору/корпусу через изолирующую прокладку. Вариант с полностью изолированным корпусом мне лично нравится больше.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Силовой трансформатор.
Если сильно упростить, то здесь действует правило — чем больше, тем лучше.
В данном БП применена схемотехника «обратноходового преобразователя», т.е. сначала открывается транзистор, «накачивает» трансформатор (на самом деле не совсем именно трансформатор, но это не важно), потом транзистор закрывается и энергия от трансформатора «перекачивается» в нагрузку через выходной диод.
Почему я написал насчет упрощения, дело в том, что размеры трансформатора зависят не только от мощности, а и от частоты работы блока питания. Чем частота выше, тем меньше можно применить трансформатор, но большинство ширпотребных блоков питания работают в диапазоне 60-130КГц, потому правило все таки действует.
Существуют более высокочастотные контроллеры, но высокая частота требует очень качественных материалов для трансформатора, потому цена такого БП будет гораздо выше.
Я встречал в дешевых АТХ блоках питания мощностью 250-300 Ватт трансформаторы размеров с пол спичечного коробка, но это была не работа на очень высокой частоте, а просто дикая экономия 🙁
Иногда спрашивают, а можно перестроить БП с 5 Вольт на 9, или с 19 на 12?
Чаще всего нельзя, так как трансформатор имеет определенное соотношение витков в первичной и вторичной обмотке, и перестроенный БП будет работать в не оптимальном режиме. или вообще не будет, так как у трансформатора есть еще одна обмотка, от которой питается микросхема ШИМ контроллера и напряжение на этой обмотке также зависит от напряжения на других обмотках.
В данном блоке питания трансформатор вполне соответствует заявленной мощности.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Выходной выпрямительный диод.
От этого диода довольно сильно зависит надежность работы блока питания, одно из правил, диод должен быть рассчитан на ток в 2.5-3 раза больше, чем максимальный выходной ток блока питания. В нашем случае это 7.2х3=21.6
В данном блоке питания применена диодная сборка, состоящая из двух диодов. Согласно документации диод рассчитан на 20 Ампер (2х10) и напряжение 100 Вольт.
По току соответствует необходимым параметрам, а по напряжению значительно превышает требуемые.
Обычно для БП 5 Вольт достаточно чтобы диод был рассчитан на 45-60, для БП 12 Вольт на 100 Вольт, для 24 Вольта надо уже 150 Вольт.
Но на самом деле, слишком хорошо это тоже плохо. Объясню почему.
Диоды Шоттки вещь очень хорошая, имеют маленькое падение, быстрое переключение, что положительно сказывается на КПД блока питания и его нагреве.
Но в отличии от обычных диодов у них более выражена разница в зависимости падения на нем от максимального напряжения, на которое рассчитан диод. Т.е. диод на 45 Вольт запросто имеет падение в 1.5 раза меньше чем диод на 100 Вольт. Т.е в данном БП лучше смотрелся бы диод на 30-40 Ампер и 60 Вольт, КПД был бы выше, а цена практически той же.
Т.е. по факту в этом БП применен хороший диод с большим запасом по напряжению, это надежно, думаю что если и сгорит он, то одним из последних, но он просто не совсем оптимален.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Выходной фильтр и узел стабилизации.
Для начала здесь также существуют свои правила, например суммарная емкость конденсаторов желательна из расчете 1000мкФ на каждый 1 Ампер выходного тока, но на самом деле БП вполне нормально работает и при в 2 раза уменьшенной емкости. Не менее важно максимальное напряжение на которое рассчитаны конденсаторы и их тип.
Выходное напряжение обычно желательно:
Для 5 вольт БП — 16, в крайнем случае 10 Вольт, ни в коем случае не 6.3
Для 12 Вольт — 25, в крайнем случае 16.
Для 24 Вольта, 35, ни в коем случае не 25.
Конденсаторы должны быть с низким внутренним сопротивлением (LowESR) и рассчитаны на 105 градусов, тогда будет работать долго.
В этом БП конденсаторы имеют емкость 1000мкФ, что дает в сумме 2000мкФ, исходя из этого максимальный длительный ток не желателен выше 4-5 Ампер. кратковременно можно снимать и больше, но сократится срок службы конденсаторов.
Кстати в этом блоке питания есть место для установки нормальных конденсаторов с диаметром 10мм, хотя сейчас установлены небольшие, диаметром 7мм.
Выходной дроссель, ну тут точно, чем больше, тем лучше. но следует учитывать, что важен не только размер, а и ток, на который рассчитан дроссель. Если дроссель намотан тонким проводом, то он будет греться. А если феррит, на котором намотан дроссель, перегревается, то его характеристики резко ухудшаются (при превышении определенной температуры). примерно на таком принципе работают индукционные паяльники, то там зло обратили во благо, но это уже тему другого обзора.
Здесь применен не очень мощный дроссель, позже при тестах мы к нему еще вернемся.
Схема стабилизации выходного напряжения. О ней я напишу чуть позже, так как она расположена снизу печатной платы, сверху расположен только подстроечный резистор для точной установки выходного напряжения и светодиод, показывающий что блок питания включен и работает (иногда это не одно и то же :).5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Постепенно мы дошли до более «тонкой» электроники. В данном БП основная часть компонентов расположена снизу, со стороны дорожек из-за того, что применены безвыводные (SMD) компоненты. В блоке питания могут быть применены и обычные детали, особого значения то не имеет, потому по большому счету на это не стоит особо обращать внимания.
А вот на монтаж платы внимание обращать стоит. Плата должна быть изготовлена качественно, выводы припаяны и обкушены. а не торчать в разные стороны как попало. Желательно чтобы флюс был смыт, как минимум основная его часть.
К данному БП особых претензий нет, вполне заслуженные 4 балла. Не скажу что идеально, скорее нормально.
Я вообще имею привычку покрывать плату лаком после монтажа и промывки, но такое встречается только у брендов верхнего уровня и то чаще в промышленных устройствах.
Немного расстроило отсутствие защитного прореза под оптроном, разделяющим высоковольтную часть и низковольтную. Желательно чтобы были прорезы между близким расположением проводников разных сторон блока питания, это повышает безопасность.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
По печатной плате я начертил принципиальную схему. По большому счету я взял схему одного из обозреваемых ранее БП и внес необходимые дополнения и коррективы так как большинство таких блоков питания построено по похожей (если не сказать одинаковой) схемотехнике.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Первичная сторона блока питания поближе.
Отчетливо виден ШИМ контроллер со своей «обвязкой», шунт из нескольких SMD резисторов, а также резисторы, которые входят в состав «снаббера».
Кстати насчет «снаббера», это такой узел, который гасит паразитные выбросы возникающие на высоковольтной обмотке трансформатора, выполняется в нескольких вариациях:
1. Диод + резистор + конденсатор (так сделано в этом БП), на схеме это R3, C3, DB1.
2. Диод + супрессор (аналог очень мощного стабилитрона — ограничителя).
3. Комбинация 1 и 2 пунктов, обычно применяется на больших мощностях.
4. Китайское ноу хау, не ставить его вообще. Так делают обычно в самых дешевых БП, типа зарядных для электронных сигарет и сотовых телефонов, которые продаются по три копейки.
Данный узел влияет на надежность БП

Шунт из нескольких SMD резисторов под номерами 9, 19, 21, 22, 23 предназначен для измерения тока через высоковольтный транзистор, это необходимо для защиты блока питания от перегрузки и короткого замыкания. При выходе блока питания чаще всего уходит в другой мир вместе с высоковольтным транзистором, ШИМ контроллером и резистором, который стоит между транзистором и контролером.
Пайка аккуратная, мало того, компоненты приклеены, это уже одна из «примет» более-менее нормальных блоков питания.

5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
В этом БП применен ШИМ контроллер неизвестного происхождения, но он полностью совпадает по выводам с контроллером 63D39, который в свою очередь является аналогом FAN6862.
В небольших блоках питания применяется три вида схемных решений
1. Микросхема ШИМ контроллера + высоковольтный полевой транзистор.
2. Микросхема мощного ШИМ контроллера у которой внутри находится и полевой транзистор и шунт (иногда вместо шунта измеряется падение на полевом транзисторе в открытом состоянии)
примеры — TOP Powerintegrations, Viper и т.п.
3. Автогенератор, микросхем нет, иногда нет и защиты от превышения тока.
Первые два типа по сути аналогичны, третий гораздо хуже, если вы увидели небольшую микросхему, значит 99% у вас первый тип БП. Если на плате есть высоковольтный транзистор и рядом с ним еще 1-2 транзистора, но меньших размеров, то это на 99% автогенератор.
Здесь применено правильное решение, замечаний нет.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Вторичная сторона, отвечает за выпрямление и стабилизацию выходного напряжения.
Некоторые люди заблуждаются, считая что за стабильность выходного напряжения отвечает первичная сторона (хотя есть и такие варианты БП). За точность стабилизации выходного напряжения отвечает именно вторичная сторона, так как она контролирует поведение первичной.
Отвечает за стабилизацию небольшая микросхемка под названием TL431, на этом фото она в очень маленьком корпусе с тремя выводами под названием V3. Эта микросхема — управляемый стабилитрон, при подаче напряжения с выхода блока питания на эту микросхему она управляет включением оптрона (на фото сверху платы, он между трансформатором и транзистором), который передает команду на ШИМ контроллер и он уже управляет мощностью БП, подстраивая ее так, чтобы на выходе было стабильное напряжение.
Напряжение на микросхему подается через делитель, иногда через просто два резистора, а иногда еще добавлен подстроечный резистор, при помощи которого можно изменить выходное напряжение в небольших пределах.
Существует еще одно заблуждение, что при выходе блока питания из строя, обычно страдает и то, что подключено. Скажу так, такое возможно, теоретически, но реально бывает ОЧЕНЬ редко. Также при выходе БП из строя вторичная сторона страдает реже всего, чаще всего все неприятности происходят на первичной (высоковольтной) стороне.
Иногда некоторые производители не делают стабилизацию выходного напряжения при помощи специальной микросхемы и оптрона, но это не очень хорошо. Мало того, у меня даже есть обзор блока питания, где есть оптрон, но он никуда не подключен.
Бывает даже влияет то, как разведены дорожки через которые измеряется выходное напряжение, это критично, особенно при больших токах.
В общем если есть оптрон и маленькая трехногая микросхема недалеко от выхода БП, то данный БП скорее всего с правильной стабилизацией.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Для большего понимания, что такое первичная (она же «горячая») сторона и вторичная (она же «холодная») я разделил на схеме стороны двумя цветами, черным цветом обозначены компоненты, которые относятся к двум сторонам одновременно.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Для начала первое включение (надо же было его когда нибудь включить). все заработало и ничего не сгорело :).
При включении БП показал напряжение на выходе равное 5,12 Вольта.
Проверяем диапазон регулировки, он составляет 4.98-5.19 Вольта, вполне нормально.
После этого выставляем на выходе заявленные 5 Вольт.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Для проверки блока питания я использую уже известный моим читателям «стенд», состоящий из:
Электронной нагрузки
Мультиметра
Осциллографа
Бесконтактного термометра.
Ручки и листика бумаги

Как и в прошлые разы я провожу ступенчатые тесты по 20 минут каждый, поднимая ток нагрузки после успешного прохождения теста. Щуп осциллографа стоит в положении 1:1.

5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Первый тест проводим без нагрузки, напряжение 5 Вольт, пульсации почти отсутствуют.
2. Нагрузка 2 Ампера, напряжение 5 Вольт, пульсации на уровне 30-40мВ, отлично.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
1. Нагрузка 4 Ампера, напряжение 5 Вольт, пульсации около 40мВ, отлично.
2. Нагрузка 6 Ампер, напряжение чуть просело до 4.99 Вольта, пульсации практически неизменны и составляют около 40мВ, отлично.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
1. Ток нагрузки 7.2 ампера, напряжение 4.99 Вольта, а вот пульсации очень выросли. Это плохо.
Рост пульсаций обусловлен не только током нагрузки, а скорее нагревом дросселя (вернее его перегревом). Выше я писал, что сердечник дросселя (и трансформатора) меняет свои характеристики при нагреве выше определенной температуры. В данном случае дроссель начинает работать как просто кусок проволоки почти ничего не фильтруя. Если так перегреется трансформатор, то это закончится походом за другим БП. Именно из измерения температур я делаю выводы от том, в каком режиме работает БП и какая его максимальная мощность.
Дроссель в этом БП намотан тонким проводом, потому он имеет большое сопротивление и сильно греется.
Ради эксперимента я охладил дроссель и измерил пульсации под нагрузкой еще раз. на всякий случай я сделал фото экрана осциллографа " в режиме реального времени", а не в режиме удержания показаний.
2. Тока нагрузки 7.2 Ампера, дроссель охлажден до 88 градусов (правда я невольно немного охладил и весь БП, но в основном охлаждал дроссель), пульсации составляют максимум 50мВ.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Согласно результатам тестирования, была составлена небольшая табличка температур основных элементов данного блока питания.
Немного о температурах.
Пускай вас не пугают температуры под 100 градусов у транзисторов и диодов, при таких температурах они себя вполне нормально чувствуют.
Гораздо более критична температура трансформатора и дросселя, а также электролитических конденсаторов. В данном БП после 1час 40 минут тестирования (последняя колонка + 20 минут под максимальным током) выходные конденсаторы разогрелись до 104.2 градуса, это очень плохо, но судя по температуре дросселя в 142 градуса я думаю что основной «вклад» в этот результат дал именно он и если его заменить, то температура конденсаторов значительно снизится.
Вообще диоды и транзисторы нормально могут работать и при 130-140 градусов, но я считаю это большой температурой. Раньше в наших справочниках писали — запрещается эксплуатация компонентов при превышении более чем одного из параметров, я стараюсь не превышать вообще никакие параметры.
В данном БП самым греющимся компонентом является выходной дроссель, температуры остальных компонентов даже под максимальным током и после длительного прогрева находятся на безопасном уровне, я был даже удивлен что диод так мало нагрелся.
При измерении температур измерялась температура именно компонента, а не радиатора, на котором он установлен, это дает более точное понимание процесса.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.5 Вольт 7.2 Ампера и 36 Ватт или небольшой рассказ о том, как выбрать правильный блок питания.
Резюме.
Плюсы
БП отлично держит выходное напряжение, пока это самый лучший результат среди протестированных мною БП.
Уровень пульсаций можно было бы считать очень хорошим, если бы не перегрев дросселя на максимальном токе и последующий рост пульсаций.
Общий нагрев БП находится в пределах допустимого.
Неплохое общее качество изготовления БП.
Входной конденсатор на 450 Вольт

Минусы
Дроссель «несоразмерен» выходному току БП, перегрев.
Выходные конденсаторы установлены заниженной емкости.
Применены не правильные Y, а обычные высоковольтные.

Мое мнение. Данный блок питания можно вполне безопасно эксплуатировать при токе нагрузки до 5-6 Ампер, но если заменить выходной дроссель и конденсаторы, то можно спокойно длительно работать и при токе 7 Ампер. При тесте я кратковременно нагружал его током 7.5 Ампер, работал абсолютно без проблем. т.е. запас по мощности у этого БП есть.
Очень жаль, что опять сэкономили на конденсаторах, соединяющих первичную и вторичную стороны БП и поставили обычные высоковольтные, но судя по моей практике разбора недорогих БП, так делается очень часто 🙁
Очень обрадовала точность стабилизации выходного напряжения, при изменении тока нагрузки от холостого хода до 7.5 ампер выходное напряжение снизилось всего на 10мВ, это просто отлично, честно, я не ожидал.
В общем такой себе БП-конструктор с х

Два миниатюрных UPS модуля на 5 Вольт и 1 Ампер.

Всем привет! Я уже делал ранее обзор на стабилизатор 5 Вольт, в этот раз посмотрим еще на одну мелкую платку — бесперебойник от того же производителя. По названию понятно, что она служит для поддержания стабильного напряжения на выходе при прерывании внешнего питания. В качестве резервного источника может использоваться любой аккумулятор с напряжением от 3.3 до 5 Вольт.
Если вкратце — работает, но есть нюансы, о которых можно почитать под катом.


В комплекте поставляется две платы, с поинтами вышло чуть дешевле, чем в заголовке.

Характеристики


Входное напряжение: 5V
Входной ток: ≥1A
Выходное напряжение: 5V
Выходной ток: MAX 1.2A
Защита от переразряда: 3.3V
Рабочая температура: MAX 90 degrees
Размер: 15.5 мм x 25 мм (без учета разъема)
Вес: 5 грамм

Распаковка и внешний вид.


Черный пакет средних размеров

Сверток пенополиэтилена вдвое меньше

Два мелких индивидуальных пакетика

Сама плата очень мелкая. microUSB напаян, по фото в магазине это не явно указано.

С обратной стороны есть подсказка о назначении, указан производитель и информация о назначении контактов.

Тестирование.


Все чаще люди начинают жаловаться на размер моих обзоров, поэтому постараюсь в этот раз сэкономить траффик по максимуму. Собрал вот такой испытательный стенд дабы было видно сразу всё )

Как вы могли заметить на фото крупным планом, есть два индикатора, которые оповещают о текущем состоянии. Правда расположены они довольно близко и оба красные, так что получается не особо информативно. В корпусе со световодами должно стать интереснее, но можно было сделать разный оттенок. При отсутствии аккумулятора индикатор «сети» подает определенный сигнал, периодически затухая наполовину и вспыхивая

Сразу о грустном. При питании от внешнего источника при 1А нагрузки напряжение на выходе падает до 4.3В

Но при переключении на резервное питание напряжение, как ни странно, нормализуется.

При переключении источника питания на выходе провалов нет, в том числе под нагрузкой.
Триггер на падение на несколько Вольт при исчезновении основного питания не сработал.

А при восстановлении внешнего источника аккумуляторы начинают заряжаться, индикатор весело моргает.

Заряд продолжается до достижения напряжения 4.160В, ток постепенно падает до 150мА.
При достижении 4.161В заряд прекращается, ток падает практически в ноль.

При внешнем питании ток нагрузки получилось поднять до 4А, напряжение при этом просело до 3.5В

На резервном питании устройство выключается при нагрузке выше 1.2А без просадки напряжения.

Заявлена защита от переразряда аккумулятора. Подтверждаю, напряжение старта преобразователя около 3.1 В

Защиты рассчитаны на однобаночный аккумулятор, но раз модуля два, проверим максимальное напряжение резервного источника. Да, проверял без нагрузки, возможно при Ампере волшебный дым вышел бы еще на 5 Вольтах, но это не точно )

Пульсации.
Для начала используемый блок. Да, не лучший образец. Вообще осциллограф зараза рушит идеалы )

Внешнее питание, заряжается аккумулятор

Внешнее питание. Нагрузка пол ампера

Внешнее питание. Нагрузка 1 Ампер.

Используется резервный источник, без нагрузки

Резервное питание. Нагрузка пол Ампера

Резервное питание. Нагрузка 1 Ампер.

Итоги.


+ Переключение на преобразователь происходит без провалов на выходе
+ Функция заряда аккумулятора с защитой от перезаряда
+ Защита от переразряда
+ Низкий нагрев. Во время тестов мог держать палец на катушке, диод грелся малость сильнее.
+ Низкие пульсации при работе в режиме преобразователя.

— При использовании внешнего питания, напряжение на выходе заметно проседает даже в пределах заявленной нагрузки. Не критично для ряда устройств, но странно, учитывая, что преобразователь держит около 5 Вольт вплоть до 1.2 А. Возможно стоило вместо microUSB подпитываться напрямую, но я еще не собрал нормальный блок питания, который сможет выдать хороший ток при таком напряжении. Скоро будет =)
Разница напряжения на входе/выходе:
Без нагрузки — 5.1/4.9 Вольта
Нагрузка 1 Ампер — 4.7/4.3 Вольта
Да, шнурок тоже отстойный(блок вытягивал до 8 Ампер без особой просадки), но сейчас microUSB использую для синхронизации фотоаппарата и зарядки пульта от ТВ бокса — не знаю куда делись адекватные образцы, которыми телефоны заряжались.

Еще можно придраться к защите от избыточного напряжения со стороны аккумулятора. Напряжение «отсечек» конечно явно намекает на необходимый формат, но можно было и в характеристиках это указать.
Ну и одноцветные индикаторы малоинформативны. Легко можно понять, что отсутствует аккумулятор, так же если он заряжается. А вот понять какой источник используется в данный момент будет не просто.

Как-то так. Жду конструктивной критики в комментариях. Всем добра =)

DC ИБП с выходами 5V/9V/12V/15V/24V

Всем привет! Недавно получил источник бесперебойного питания для устройств с питанием от 5 до 24 Вольт. Да, отключения электричества сейчас не часто происходит, но вот на работе с наступлением жары и включением холодильного оборудования перебои всё же случаются, в итоге роутер перезагружается, прерываются сессии пользователей и каждый считает необходимым позвонить мне и рассказать об этом, так что данное устройство вполне имеет право на жизнь. Под катом посмотрим начинку, а так же протестируем максимальную нагрузку, пульсации и провалы при переходе на резервное питание.
mysku.ru/sku/edit/72658#

Характеристики.


Модель: SK313T
Напряжение питания: AC 100V-240V, 50Hz/60Hz(внешний блок питания)
Выходная мощность: 24 Вт
Выходное напряжение: DC 5V/9V/12V/15V/24V
USB выход: DC 5V — 1A Max
Ток заряда: 1A
Ток разряда: 2A (5V/9V/12V), 1A (15V/24V)
Системное напряжение: 11.1V
Защита от перезаряда: 12.6V
Нижняя граница напряжения: 11.4V
Защита от переразряда: 10.5V
Аккумулятор: 3 * 2600mAh 18650 lithium battery
Цвет: White
Длина кабеля: около 37 см
Размеры: 16 * 11.2 * 2.8 см
Вес: 305 г

Распаковка и внешний вид.


Черный пакет

Фирменная упаковка красочная

Из информации на задней части можно сделать вывод, что существует три модификации

Упаковано плотненько

В комплекте сам ИБП(источник бесперебойного питания), блок питания для зарядки, шнур для подключения потребителей(5.5 мм) и два переходника с выходным диаметром 3.5 мм и 5.5 мм с увеличенным внутренним диаметром.

Инструкция

Еще

На передней грани модуля расположены 5 выходных 5.5 мм разъемов от 5 до 24В и один USB

Сбоку такой же 5.5 мм разъем для зарядки

Кстати, блок питания на 12.7 Вольт 1 Ампер, чтобы хватала для зарядки 3S сборки лития.

На верхней панели модуля расположена кнопка включения и два индикатора работы / заряда

Снизу на наклейке немного характеристик

Функционал.


Установка производится довольно просто:
1. Убираем блок питания роутера
2. Вместо него подключаем модуль
3. Запитываем модуль комплектным блоком

В моем случае на шильдике роутера указано потребление 1А. По факту малость меньше, но переживал, что устройство будет разряжаться быстрее, чем заряжается.

Блок питания имеет двухцветный индикатор, который светится зеленым без нагрузки

И красным под нагрузкой, например при первоначальной зарядке.

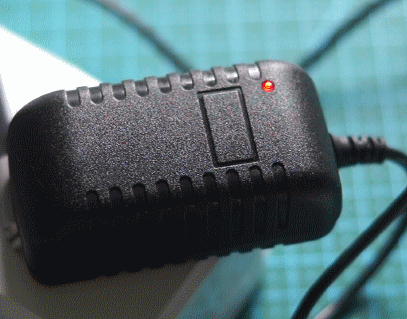

После окончания процесса заряда включается вот такая «светомузыка»

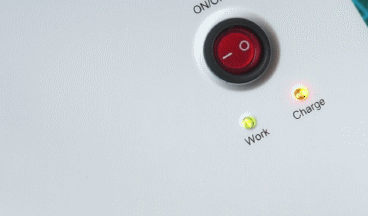

На самом ИБП картина похожа, поначалу индикатор заряда часто мигает красным

Потом реже

Спустя несколько часов остается только зеленый свет. Кстати, блок питания поначалу грелся градусов до 50, но со временем начал остывать и в данный момент температура не превышает 40 градусов.
Модуль имеет защиту от перегрузки. Для диапазона 15-24 Вольта заявлен максимальный ток 1А, по факту после 1.5А резко просаживается напряжение до 9 Вольт, а при 2.3А срабатывает защита, индикатор работы загорается красным, а выходы выключаются. Сброс защиты происходит через 10 секунд.

Проверка нагрузкой.

Для начала выход 5 Вольт, нагрузка 2 Ампера

9 Вольт, 1 Ампер. Выходное напряжение превышает указанное на 0.5 Вольта

9 Вольт, 2 Ампера

12 Вольт 1 Ампер, потерялся 1 Вольт, осциллограмма странная, частота на глаз выше 500 кГц

Далее 15 Вольт, 1 Ампер — включается «повышайка»

Ну и 24 Вольта 1 Ампер

Чуть не забыл за USB. При 1 Ампере напряжение просело до 4.8В, думал совсем всё грустно будет, но поднял до 2А, напряжение на месте, 3 А, аналогично, в итоге на максимуме что выдала нагрузка получил 4.8В, 4.36А. Занятно.

Расчлененка.


Разбирается устройство легко — шурупы спрятаны под резиновыми ножками. Аккумулятор и выключатель подключены к плате коннекторами, вроде мелочь, а приятно. В данной модели 3S сборка, емкостью 2600 мАч

Общий вид платы с обратной стороны

В муське ограничение на размер изображения, так чт окропнул оригинал, думаю так лучше видно будет элементы

Для проверки аккумуляторов использовал аймакс.
После разряда до 9 Вольт(3 В на элемент) и заряда до 12.6, залилось 2250, так что емкость похожа на заявленную.

Итоги.


В промо обзорах свое мнение не навязываю, лишь подробно тестирую функционал, а насколько полезно устройство решать Вам =)
Единственное, подведу общий итог, т.к. в комментариях не все сделали правильные выводы по обзору:
К модулю можно подключать другие источники питания(блоки, солнечную панель), но я рассматривал текущий комплект и учитывая мощность комплектного блока питания, данное устройство можно считать источником бесперебойного питания только при нагрузке ниже 12Вт: 24В — 0,5А, 15В — 0.8А, 5В — 2А, 9В — 1.3 А, 12В — 1А.
Если нагрузка будет больше, аккумулятор будет быстрее разряжаться, чем заряжаться. Но можно использовать модуль вручную при отключениях электричества как «павербанк», которого должно хватать от 30 до 120 минут в зависимости от нагрузки.

Традиционного купона не будет, т.к. в томтопе сейчас промо на данный лот.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
