Индуктивные датчики | Способ обнаружения и функционирование

Для разных задач обнаружения могут применяться различные принципы распознавания. При выборе принципа распознавания наиболее подходящего для конкретного применения учитываются разнообразные критерии: К ним относятся материалы подлежащего обнаружению предмета, условия применения и расстояние, на котором происходит обнаружение.

Если подлежащий обнаружению предмет будет электрическим проводником, например, изготовленным из металла, и может быть обнаружен на близком расстоянии, то рекомендуется использовать индуктивный датчик.

При работе индуктивный датчик излучает высокочастотное переменное магнитное поле. Когда металлический целевой объект переключения приближается к этому магнитному полю, то из переменного поля через потери на вихревые токи отбирается энергия. Кроме того, ферромагнитные целевые объекты переключения приводят к потерям на перемагничивание. Эти потери оцениваются и, после того как будет достигнуто определенное пороговое значение, датчик переключается.

Среди типичных применений будут контроль положения всех видов, контроль положения клапана и определение скорости ленты транспортера. Большое разнообразие физических принципов распознавания означает, что на рынке предлагается множество разных типов конструкций и версий датчиков в соответствии с конкретными рабочими условиями — такие как датчики с коэффициентом редукции 1, датчики NAMUR, датчики с металлическим корпусом и датчики с одобрением типа E1 для использования на транспортных средствах.

В зависимости от применения, в качестве альтернативы можно использовать следующие принципы распознавания:

• Емкостный датчик: для обнаружения предметов, изготовленных из пластмассы или бумаги, и жидкостей (маслянистых или водянистых), гранул и порошков
• Датчик магнитного поля: предметы из магнитных материалов или предметы, которые могут быть оснащены магнитом

Конструкция индуктивных датчиков

Индуктивные датчики являются бесконтактными. Датчики обнаруживают металлические предметы, находящиеся в области их рабочего расстояния. Для этого используется взаимодействие металлического предмета как электрического проводника с излучаемым датчиком переменным магнитным полем. В электрическом проводнике появляются вихревые токи, которые отбирают энергию у поля и, тем самым, влияют на уровень амплитуды колебаний.

Основа индуктивного датчика — это катушка, обычно с ферритовым сердечником, которая позволяет магнитному полю излучаться в определенном направлении. Осциллятор, расположенный в датчике позади нее, использует резонансный LC-контур для генерирования переменного магнитного поля, которое излучается с сенсорной поверхности датчика. Вихревые токи возникают в металлическом предмете, находящемся в области измерений. Они отбирают энергию у осциллятора. В осцилляторе изменяется уровень сигнала. Через триггер Шмитта это изменение в уровне сигнала затем переключает выходной каскад.  В зависимости от расстояния до объекта, это изменение в уровне сигнала влияет на аналоговый выходной сигнал в измерительных датчиках.

История создания и развития индуктивных бесконтактных датчиков

Первый индуктивный бесконтактный датчик промышленного типа был разработан и выпущен на рынок в 1958 г. компанией Walter Pepperl and Wilfried Gehl. Эта разработка была выполнена в интересах расположенной по соседству компании BASF. В компании BASF хотели заменить механические переключатели (применяемые тогда для обнаружения товаров) на бесконтактные переключающие датчики, которые не приводят к появлению искр при размыкании. Цель была в том, чтобы значительно уменьшить угрозу взрывов. Даже первый индуктивный бесконтактный датчик был спроектирован как искробезопасный в соответствии с требованиями NAMUR.

Стандартизация

Все бесконтактные датчики и индуктивные датчики от Pepperl+Fuchs разрабатываются, изготавливаются и маркируются в соответствии с применимым стандартом IEC/EN 60947 «Низковольтные переключающие устройства — Часть 5-2: Блоки управления и переключающие элементы — бесконтактные датчики».

Для датчиков обеспечения безопасности от Pepperl+Fuchs действует также применимый стандарт «Низковольтные переключающие устройства — Часть 5-3: Блоки управления и переключающие элементы — требования к бесконтактным устройствам с заданным режимом работы в условиях отказа (PDDB)».

Дополнительная информация

У индуктивных датчиков есть типичные ключевые технические данные. Их нужно знать для правильного использования устройств на предприятиях и в других областях применения.

Датчик переключается на определенном расстоянии от металлического предмета. Это расстояние называется «рабочим расстоянием». Рабочее расстояние — это самая важная характеристика индуктивного датчика.

ВБ2 индуктивные бесконтактные датчики ОВЕН · Овен-Уфа — средства автоматизации производства

Индуктивные датчики ВБ2 предназначены для бесконтактного обнаружения и подсчета различных объектов, находящихся в зоне их чувствительности. В отличие от емкостных датчиков, индуктивные датчики реагируют только на металлы и не чувствительны к остальным материалам, что повышает их защищенность от помех. Например, введение в зону чувствительности датчика рук оператора, эмульсии, воды, смазки и других неметаллических предметов не приведет к ложному срабатыванию.

Применение бесконтактных индуктивных датчиков

Объектами воздействия на индуктивные датчики являются только металлические, магнитные, ферро-магнитные материалы и аморфные металлы. Индуктивные датчики наиболее эффективно использовать в качестве конечных выключателей в транспортной отрасли, металлургии, промышленной автоматике, а также в машиностроении и станкостроении.

Наиболее широко индуктивные датчики применяются в системах, где необходимы:

• контроль работы автоматических линий и конвейеров;
• контроль положения металлических объектов в пространстве;
• контроль вращения валов и шестерен.

Функциональная схема

Принцип действия индуктивных бесконтактных датчиков основан на изменении параметров магнитного поля катушки индуктивности, в зону которой попадает металлический объект. При подаче питания перед активной зоной датчика, представляющей собой катушку индуктивности, возникает магнитное поле, которое является зоной чувствительности датчика. При внесении в эту зону металлического объекта изменяются параметры поля катушки и состояние выхода датчика.

Расстояние срабатывания датчика определяется его конструктивным исполнением (см. таблицу конструктивных исполнений).

Примеры обозначения при заказе:

ВБ2.М18.65.5.3.1.К

Индуктивный бесконтактный датчик положения с расстоянием срабатывания 5 мм в цилиндрическом латунном корпусе с резьбой М18×1 длиной 65 мм, напряжение питания 10…30 В постоянного тока, выходная функция: p-n-p, размыкающий контакт NC, подключение: кабель 3×0,35 мм².

ВБ2.33.хх.20.7.2.К

Индуктивный бесконтактный датчик положения с расстоянием срабатывания 20 мм в пластиковом корпусе с прямоугольным основанием для монтажа на поверхность («33»), напряжение питания ~30 …250 В, 45…65 Гц переменного тока, схема подключения двухпроводная, замыкающий контакт, заземляющий проводник, подключение: кабель 3×0,35 мм

2.



Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

	08М	Резьба М8×1 Материал – латунь	33 52 68	1,5 2,5 3 5
	12М	Резьба М12×1 Материал – латунь	50 55 68 70 73 80 85 90	2 4
	18М	Резьба М18×1 Материал – латунь	33 53 65 68 75 80 85 90 95	5 8
	30М	Резьба М30×1,5 Материал – латунь	33 53 60 65 68 70 75 80 85 90	10 15
	36М	Резьба М36×1,5 Материал – латунь	70 85	12 20
	32	Корпус 50×30×15 мм Материал – полиамид	—	8 15
	33	Корпус 60×60×40 мм Материал – АБС-пластик	—	20 30
	34	Корпус 80×80×40 мм Материал – АБС-пластик	—	25 45
	39	Корпус 40×40×40 Материал – АБС-пластик	—	15 25
	41	Корпус 30×60×12 Материал – АБС-пластик	—	2 5
	38	Корпус 42×48×22 Материал – АБС-пластик	—	5
	55	Корпус диаметром 55 мм Материал – АБС-пластик	55 73	20 30

По запросу возможно изготовление и поставка индуктивных датчиков серии PS2 с увеличенным расстоянием срабатывания.

ВБ2.18М.65.5.4.1.К

ВБ2.18М.95.5.7.2.В

ВБ2.12М.90.2.7.4.В

ВБ2.12М.55.4.2.1.К

ВБ2.30М.70.10.7.4.К

ВБ2.12М.55.2.6.1.К

ВБ2.12М.70.4.7.2.К

ВБ2.30М.70.15.8.4.К

ВБ2.36М.70.20.7.4.К

ВБ2.12М.80.4.2.1.В

ВБ2.18М.95.8.7.4.В

ВБ2.12М.90.2.8.4.В

ВБ2.30М.65.15.5.1.К

ВБ2.30М.90.10.7.2.В

ВБ2.30М.53.10.2.1.К

ВБ2.30М.65.15.1.1.К

ВБ2.12М.55.4.6.1.К

ВБ2.30М.70.10.8.2.К

ВБ2.30М.80.10.3.1.В

ВБ2.30М.65.10.6.1.К

ВБ2.30М.90.15.7.4.В

ВБ2.12М.73.2.5.1.Z

ВБ2.18М.65.8.2.1.К

ВБ2.30М.65.10.3.1.К

ВБ2.18М.53.5.6.1.К

ВБ2.30М.65.15.2.1.К

ВБ2. 12М.90.4.8.2.В

ВБ2.32.ХХ.15.1.1.К

ВБ2.30М.80.15.1.1.В

ВБ2.12М.55.4.3.1.К

ВБ2.30М.33.10.4.1.К

ВБ2.18М.95.8.8.2.В

ВБ2.12М.90.4.7.4.В

ВБ2.30М.53.15.4.1.К

ВБ2.18М.65.8.1.1.К

ВБ2.12М.73.2.1.1.Z

ВБ2.30М.53.15.2.1.К

ВБ2.12М.70.2.7.2.К

ВБ2.18М.75.5.8.4.К

ВБ2.30М.65.15.4.1.К

ВБ2.30М.65.10.5.1.К

ВБ2.12М.80.2.1.1.В

ВБ2.32.ХХ.8.1.1.К

ВБ2.30М.70.10.7.2.К

ВБ2.12М.55.4.4.1.К

ВБ2.12М.85.4.7.4.Z

ВБ2.18М.53.5.4.1.К

ВБ2.18М.65.8.3.1.К

ВБ2.18М.53.5.5.1.К

ВБ2.18М.75.8.7.2.К

ВБ2.18М.33.5.1.1.К

ВБ2.30М.70.15.7.4.К

ВБ2.30М.53.10.3.1.К

ВБ2. 18М.53.8.3.1.К

ВБ2.18М.80.8.2.1.В

ВБ2.30М.80.15.6.1.Z

ВБ2.12М.70.2.7.4.К

ВБ2.18М.90.8.7.2.Z

ВБ2.12М.55.2.5.1.К

ВБ2.18М.80.5.1.1.В

ВБ2.12М.80.4.1.1.В

ВБ2.18М.65.5.5.1.К

ВБ2.18М.65.8.5.1.К

ВБ2.18М.75.8.7.4.К

ВБ2.33.ХХ.30.1.1.К

ВБ2.18М.53.8.1.1.К

ВБ2.30М.90.15.8.4.В

ВБ2.12М.55.2.2.1.К

ВБ2.18М.53.8.5.1.К

ВБ2.18М.65.5.3.1.К

ВБ2.30М.53.10.6.1.К

ВБ2.30М.65.15.6.1.К

ВБ2.18М.33.8.1.1.К

ВБ2.30М.33.10.2.1.К

ВБ2.30М.80.10.1.1.В

ВБ2.12М.70.4.7.4.К

ВБ2.18М.65.5.6.1.К

ВБ2.12М.70.4.8.4.К

ВБ2.12М.80.4.4.1.В

ВБ2.18М.80.5.2.1.В

ВБ2. 18М.75.8.8.4.К

ВБ2.36М.70.20.5.1.К

ВБ2.18М.53.8.2.1.К

ВБ2.18М.95.8.8.4.В

ВБ2.12М.68.4.4.1.С4

ВБ2.18М.95.5.7.4.В

ВБ2.30М.53.10.4.1.К

ВБ2.18М.65.8.6.1.К

ВБ2.18М.95.8.7.2.В

ВБ2.12М.70.4.8.2.К

ВБ2.18М.53.8.4.1.К

ВБ2.30М.33.10.3.1.К

ВБ2.30М.65.10.4.1.К

ВБ2.30М.70.15.7.2.К

ВБ2.18М.75.5.8.2.К

ВБ2.18М.80.5.4.1.В

ВБ2.18М.33.5.2.1.К

ВБ2.30М.90.15.7.2.В

ВБ2.30М.65.10.1.1.К

ВБ2.30М.80.15.2.1.В

ВБ2.33.ХХ.20.8.4.К

ВБ2.18М.65.5.1.1.К

ВБ2.30М.70.15.8.2.К

ВБ2.12М.90.4.8.4.В

ВБ2.18М.65.8.4.1.К

ВБ2.12М.55.2.4.1.К

ВБ2.12М.80.2.2.1.В

ВБ2. 33.ХХ.20.5.1.К

ВБ2.18М.53.8.6.1.К

ВБ2.18М.75.5.7.2.К

ВБ2.18М.75.5.7.4.К

ВБ2.30М.90.15.8.2.В

ВБ2.18М.53.5.1.1.К

ВБ2.18М.95.5.8.4.В

ВБ2.18М.33.8.2.1.К

ВБ2.30М.53.10.1.1.К

ВБ2.12М.70.2.8.4.К

ВБ2.30М.65.10.2.1.К

ВБ2.18М.33.8.4.1.К

ВБ2.18М.80.8.4.1.В

ВБ2.12М.90.4.7.2.В

ВБ2.30М.33.10.1.1.К

ВБ2.30М.53.15.6.1.К

ВБ2.18М.80.8.1.1.В

ВБ2.12М.55.4.1.1.К

ВБ2.12М.90.2.7.2.В

ВБ2.12М.55.2.1.1.К

ВБ2.30М.65.15.3.1.К

ВБ2.18М.95.5.8.2.В

ВБ2.12М.55.2.3.1.К

ВБ2.32.ХХ.8.2.1.К

ВБ2.12М.80.4.3.1.В

ВБ2.12М.55.4.5.1.К

ВБ2.30М.75.10.2.1.С4

ВБ2. 18М.85.5.7.2.С27

ВБ2.30М.80.10.8.2.С27

ВБ2.18М.53.8.3.1.С4

ВБ2.30М.75.10.6.1.С4

ВБ2.30М.60.15.1.1.С4

ВБ2.12М.68.2.5.1.С4

ВБ2.12М.68.4.5.1.С4

ВБ2.12М.68.4.2.1.С4

ВБ2.30М.80.10.7.2.С27

ВБ2.18М.75.8.1.1.С4

ВБ2.39.ХХ.15.1.1.С4

ВБ2.12М.68.2.6.1.С4

ВБ2.30М.60.15.2.1.С4

ВБ2.30М.75.10.5.1.С4

ВБ2.18М.75.5.4.1.С4

ВБ2.18М.85.8.8.2.С27

ВБ2.30М.80.15.7.2.С27

ВБ2.12М.68.2.1.1.С4

ВБ2.12М.68.2.2.1.С4

ВБ2.18М.75.8.3.1.С4

ВБ2.30М.80.15.8.2.С27

ВБ2.30М.75.15.1.1.С4

ВБ2.12М.70.2.8.2.К

ВБ2.30М.70.10.8.4.К

ВБ2.32.ХХ.15.2.1.К

ВБ2.18М.53.8.1.1.С4

ВБ2. 30М.75.10.1.1.С4

ВБ2.18М.53.8.2.1.С4

ВБ2.18М.75.5.5.1.С4

ВБ2.18М.75.8.6.1.С4

ВБ2.30М.75.15.2.1.С4

ВБ2.12М.80.2.7.2.С27

ВБ2.18М.75.8.5.1.С4

ВБ2.12М.68.4.1.1.С4

ВБ2.18М.85.8.7.2.С27

ВБ2.18М.53.5.1.1.С4

ВБ2.12М.68.2.3.1.С4

ВБ2.12М.68.4.3.1.С4

ВБ2.18М.53.5.2.1.С4

ВБ2.18М.75.5.3.1.С4

ВБ2.18М.53.5.3.1.С4

ВБ2.18М.75.8.2.1.С4

ВБ2.12М.80.4.7.2.С27

ВБ2.12М.68.4.6.1.С4

ВБ2.55.73.30.1.1.С4

ВБ2.18М.85.5.7.4.С27

ВБ2.18М.85.5.8.4.С27

ВБ2.18М.85.8.8.4.С27

ВБ2.18М.80.5.3.1.В

ВБ2.18М.75.5.6.1.С4

ВБ2.36М.85.20.5.1.Z

ВБ2.18М.90.5.8.4.Z

ВБ2.12М.73. 2.4.1.Z

ВБ2.12М.85.4.8.4.Z

ВБ2.18М.80.5.2.1.Z

ВБ2.18М.90.8.8.2.Z

ВБ2.18М.68.8.2.1.Z

ВБ2.18М.80.8.2.1.Z

ВБ2.12М.73.4.4.1.Z

ВБ2.30М.33.15.1.1.К

ВБ2.33.ХХ.20.7.4.К

ВБ2.12М.85.4.8.2.Z

ВБ2.18М.90.5.7.4.Z

ВБ2.30М.68.15.4.1.Z

ВБ2.30М.53.15.5.1.К

ВБ2.30М.53.15.1.1.К

ВБ2.12М.73.4.3.1.Z

ВБ2.30М.80.15.3.1.Z

ВБ2.30М.80.15.5.1.Z

ВБ2.12М.73.2.3.1.Z

ВБ2.18М.80.5.1.1.Z

ВБ2.18М.68.8.6.1.Z

ВБ2.12М.85.4.7.2.Z

ВБ2.30М.80.15.1.1.Z

ВБ2.18М.68.8.1.1.Z

ВБ2.30М.85.10.7.2.Z

ВБ2.30М.80.10.1.1.Z

ВБ2.36М.85.20.7.4.Z

ВБ2.18М.68.5.3.1.Z

ВБ2А. 18М.53.5.1.1.Z

ВБ2.18М.68.8.3.1.Z

ВБ2.12М.73.2.2.1.Z

ВБ2.30М.80.10.2.1.Z

ВБ2.18М.68.8.5.1.Z

ВБ2.30М.68.15.6.1.Z

ВБ2.18М.90.8.7.4.Z

ВБ2.18М.68.5.1.1.Z

ВБ2.30М.80.10.5.1.Z

ВБ2.30М.68.15.2.1.Z

ВБ2.30М.68.15.1.1.Z

ВБ2.30М.85.10.7.4.Z

ВБ2.30М.68.10.3.1.Z

ВБ2.18М.80.5.5.1.Z

ВБ2.30М.85.15.8.2.Z

ВБ2.18М.75.5.1.1.С4

ВБ2.30М.80.15.4.1.Z

ВБ2.18М.68.5.5.1.Z

ВБ2.18М.80.8.4.1.Z

ВБ2.18М.80.5.3.1.Z

ВБ2.18М.80.8.3.1.Z

ВБ2.55.55.20.1.1.К

ВБ2А.18М.80.5.2.1.Z

ВБ2.30М.75.15.6.1.С4

ВБ2.12М.73.4.1.1.Z

ВБ2.18М.80.8.1.1.Z

ВБ2.30М.80.10.3.1.Z

ВБ2. 18М.80.8.6.1.Z

ВБ2.12М.80.4.8.2.С27

ВБ2.30М.80.15.2.1.Z

ВБ2.18М.53.8.4.1.С4

ВБ2.18М.80.8.5.1.Z

ВБ2.18М.90.5.8.2.Z

ВБ2.30М.85.15.7.2.Z

ВБ2.18М.90.5.7.2.Z

ВБ2.30М.85.15.7.4.Z

ВБ2.12М.73.4.5.1.Z

ВБ2.12М.73.4.2.1.Z

ВБ2.30М.68.10.1.1.Z

ВБ2.18М.68.5.6.1.Z

ВБ2.32.ХХ.15.3.1.К

ВБ2.39.хх.15.6.1.С4

ВБ2.39.хх.25.5.1.С4

ВБ2.39.хх.15.4.1.С4

ВБ2.39.хх.25.3.1.С4

ВБ2.39.хх.15.2.1.С4

ВБ2.39.хх.25.1.1.С4

ВБ2.39.хх.25.6.1.С4

ВБ2.39.хх.15.5.1.С4

ВБ2.39.хх.25.4.1.С4

ВБ2.39.хх.15.3.1.С4

ВБ2.39.хх.25.2.1.С4

ВБ2.41.хх.2.1.1.В

ВБ2.41.хх.2.6.1.В

ВБ2. 41.хх.5.5.1.В

ВБ2.41.хх.2.4.1.В

ВБ2.41.хх.5.3.1.В

ВБ2.41.хх.2.2.1.В

ВБ2.41.хх.5.1.1.В

ВБ2.41.хх.2.5.1.В

ВБ2.41.хх.5.6.1.В

ВБ2.41.хх.5.4.1.В

ВБ2.41.хх.2.3.1.В

ВБ2.41.хх.5.2.1.В

ВБ2.38.хх.5.1.1.К

ВБ2.38.хх.5.4.1.К

ВБ2.38.хх.5.2.1.К

ВБ2.38.хх.5.3.1.К

ВБ2.55.55.30.8.4.К

ВБ2.55.55.20.5.1.К

ВБ2.55.55.30.4.1.К

ВБ2.55.73.20.3.1.С4

ВБ2.55.73.30.3.1.С4

ВБ2.55.55.20.8.4.К

ВБ2.55.73.30.7.4.С27

ВБ2.55.55.20.3.1.К

ВБ2.55.55.30.2.1.К

ВБ2.55.73.20.1.1.С4

ВБ2.55.73.20.6.1.С4

ВБ2.55.73.30.6.1.С4

ВБ2.55.73.20.7.4.С27

ВБ2.55.55.20. 6.1.К

ВБ2.55.55.30.5.1.К

ВБ2.55.73.20.4.1.С4

ВБ2.55.73.30.4.1.С4

ВБ2.55.55.30.7.4.К

ВБ2.55.73.30.8.4.С27

ВБ2.55.55.20.4.1.К

ВБ2.55.55.30.3.1.К

ВБ2.55.73.30.2.1.С4

ВБ2.55.73.20.2.1.С4

ВБ2.55.55.20.7.4.К

ВБ2.55.73.20.8.4.С27

ВБ2.55.55.20.2.1.К

ВБ2.55.55.30.1.1.К

ВБ2.55.55.30.6.1.К

ВБ2.55.73.20.5.1.С4

ВБ2.55.73.30.5.1.С4

ВБ2.12М.80.2.4.1.В

ВБ2.30М.80.15.7.4.С27

ВБ2.30М.48.15.3.1.Z

ВБ2.12М.90.2.8.2.В

ВБ2.36М.70.12.1.1.К

ВБ2.30М.60.10.4.1.С4

ВБ2.18М.45.5.2.1.Z

ВБ2.18М.45.8.3.1.Z

ВБ2.36М.70.20.8.4.К

ВБ2.36М.70.12.6.1.К

ВБ2. 30М.75.15.4.1.С4

ВБ2.30М.80.10.4.1.Z

ВБ2.12М.80.4.7.4.С27

ВБ2.36М.85.20.8.2.Z

ВБ2.33.хх.20.6.1.С4

ВБ2.33.хх.20.1.1.С4

ВБ2.34.хх.25.2.1.С4

ВБ2.34.хх.45.1.1.С4

ВБ2.36М.85.20.2.1.Z

ВБ2.18М.65.5.2.1.К

ВБ2.30М.33.15.2.1.К

ВБ2.33.хх.30.5.1.С4

ВБ2.30М.80.15.4.1.В

ВБ2.30М.85.15.8.4.Z

ВБ2.30М.90.10.8.4.В

ВБ2.33.хх.30.4.1.К

ВБ2.36М.70.20.3.1.К

ВБ2.34.хх.45.4.1.К

ВБ2.12М.80.2.8.4.С27

ВБ2.18М.33.5.3.1.К

ВБ2.30М.60.15.4.1.С4

ВБ2.18М.45.5.4.1.Z

ВБ2.30М.68.10.6.1.Z

ВБ2.34.хх.25.4.1.С4

ВБ2.30М.80.10.7.4.С27

ВБ2.36М.85.12.3.1.Z

ВБ2.33.хх.20.4.1. С4

ВБ2.34.хх.45.4.1.С4

ВБ2.36М.85.20.3.1.Z

ВБ2.33.хх.30.4.1.С4

ВБ2.18М.53.5.2.1.К

ВБ2.30М.75.10.4.1.С4

ВБ2.34.хх.45.6.1.К

ВБ2.30М.80.10.8.4.С27

ВБ2.33.хх.30.2.1.К

ВБ2.30М.48.10.4.1.Z

ВБ2.36М.70.12.2.1.К

ВБ2.30М.60.10.2.1.С4

ВБ2.34.хх.45.2.1.С4

ВБ2.36М.70.20.4.1.К

ВБ2.33.хх.20.3.1.С4

ВБ2.12М.85.2.8.2.Z

ВБ2.36М.85.12.5.1.Z

ВБ2.36М.85.12.8.4.Z

ВБ2.33.хх.30.6.1.С4

ВБ2.30М.68.10.4.1.Z

ВБ2.12М.80.2.3.1.В

ВБ2.18М.45.8.1.1.Z

ВБ2.34.хх.45.5.1.К

ВБ2.18М.68.8.4.1.Z

ВБ2.30М.33.15.3.1.К

ВБ2.34.хх.45.3.1.С4

ВБ2.33.хх.30.5.1.К

ВБ2. 36М.70.12.8.4.К

ВБ2.33.хх.30.2.1.С4

ВБ2.33.хх.20.7.4.С27

ВБ2.18М.75.8.8.2.К

ВБ2.36М.70.20.2.1.К

ВБ2.30М.48.15.1.1.Z

ВБ2.30М.60.15.3.1.С4

ВБ2.36М.85.12.6.1.Z

ВБ2.33.хх.30.3.1.К

ВБ2.33.хх.20.1.1.К

ВБ2.33.хх.20.8.4.С27

ВБ2.18М.45.5.3.1.Z

ВБ2.34.хх.25.3.1.С4

ВБ2.36М.70.12.3.1.К

ВБ2.18М.68.5.2.1.Z

ВБ2.12М.85.2.7.2.Z

ВБ2.34.хх.45.7.4.К

ВБ2.18М.75.8.4.1.С4

ВБ2.33.хх.30.3.1.С4

ВБ2.36М.70.20.8.2.К

ВБ2.30М.48.15.2.1.Z

ВБ2.36М.85.12.2.1.Z

ВБ2.18М.53.5.3.1.К

ВБ2.36М.85.12.7.2.Z

ВБ2.12М.80.2.7.4.С27

ВБ2.36М.70.20.6.1.К

ВБ2.33.хх.30.3.1.В

ВБ2. 30М.33.15.4.1.К

ВБ2.34.хх.25.2.1.К

ВБ2.30М.60.10.1.1.С4

ВБ2.36М.85.20.6.1.Z

ВБ2.30М.80.15.8.4.С27

ВБ2.34.хх.45.1.1.К

ВБ2.30М.90.10.7.4.В

ВБ2.36М.70.12.7.4.К

ВБ2.18М.45.8.4.1.Z

ВБ2.36М.85.12.4.1.Z

ВБ2.18М.75.5.2.1.С4

ВБ2.30М.60.10.3.1.С4

ВБ2.34.хх.25.4.1.К

ВБ2.34.хх.25.1.1.С4

ВБ2.33.хх.30.7.4.С27

ВБ2.30М.68.15.5.1.Z

ВБ2.12М.80.2.8.2.С27

ВБ2.30М.80.10.2.1.В

ВБ2.34.хх.45.2.1.К

ВБ2.36М.85.20.8.4.Z

ВБ2.18М.45.5.1.1.Z

ВБ2.12М.73.2.6.1.Z

ВБ2.34.хх.25.8.4.К

ВБ2.36М.70.12.5.1.К

ВБ2.18М.80.5.6.1.Z

ВБ2.34.хх.45.6.1.С4

ВБ2.32.хх.8.3.1.К

ВБ2. 30М.53.15.3.1.К

ВБ2.33.хх.20.4.1.К

ВБ2.36М.85.20.7.2.Z

ВБ2.30М.75.10.3.1.С4

ВБ2.18М.85.8.7.4.С27

ВБ2.36М.70.12.8.2.К

ВБ2.30М.48.10.3.1.Z

ВБ2.18М.53.5.4.1.С4

ВБ2.12М.80.4.8.4.С27

ВБ2.33.хх.20.2.1.К

ВБ2.30М.80.10.6.1.Z

ВБ2.33.хх.30.1.1.В

ВБ2.33.хх.20.5.1.С4

ВБ2.33.хх.30.8.4.С27

ВБ2.34.хх.25.3.1.К

ВБ2.34.хх.25.6.1.С4

ВБ2.12М.85.2.7.4.Z

ВБ2.30М.90.10.8.2.В

ВБ2.36М.85.20.1.1.Z

ВБ2.18М.33.8.3.1.К

ВБ2.30М.48.10.2.1.Z

ВБ2.34.хх.25.7.4.К

ВБ2.30М.75.15.3.1.С4

ВБ2.33.хх.30.6.1.К

ВБ2.33.хх.20.5.1.В

ВБ2.34.хх.25.5.1.К

ВБ2.34.хх.25.6.1.К

ВБ2. 30М.75.15.5.1.С4

ВБ2.30М.85.10.8.2.Z

ВБ2.12М.85.2.8.4.Z

ВБ2.32.хх.8.4.1.К

ВБ2.36М.85.12.1.1.Z

ВБ2.18М.68.5.4.1.Z

ВБ2.30М.68.10.5.1.Z

ВБ2.33.хх.30.1.1.С4

ВБ2.34.хх.45.5.1.С4

ВБ2.18М.45.8.2.1.Z

ВБ2.34.хх.25.1.1.К

ВБ2.33.хх.20.2.1.С4

ВБ2.30М.68.15.3.1.Z

ВБ2.36М.70.12.7.2.К

ВБ2.33.хх.30.8.4.К

ВБ2.36М.85.20.4.1.Z

ВБ2.12М.68.2.4.1.С4

ВБ2.33.хх.20.3.1.К

ВБ2.18М.85.5.8.2.С27

ВБ2.30М.48.15.4.1.Z

ВБ2.18М.90.8.8.4.Z

ВБ2.30М.68.10.2.1.Z

ВБ2.36М.85.12.7.4.Z

ВБ2.33.хх.20.3.1.В

ВБ2.36М.70.20.7.2.К

ВБ2.18М.80.5.4.1.Z

ВБ2.32.хх.15.4.1.К

ВБ2. 34.хх.25.5.1.С4

ВБ2.18М.33.5.4.1.К

ВБ2.33.хх.30.5.1.В

ВБ2.30М.85.10.8.4.Z

ВБ2.34.хх.45.8.4.К

ВБ2.30М.80.15.3.1.В

ВБ2.36М.85.12.8.2.Z

ВБ2.33.хх.20.1.1.В

ВБ2.30М.48.10.1.1.Z

ВБ2.33.хх.30.7.4.К

ВБ2.36М.70.12.4.1.К

ВБ2.12М.73.4.6.1.Z

ВБ2.33.хх.20.6.1.К

ВБ2.34.хх.45.3.1.К

ВБ2.30М.80.10.4.1.В



Индуктивные бесконтактные выключатели

Индуктивный датчик AR-LM30-3015

Индуктивный бесконтактный выключатель

• Дальность срабатывания: 15 мм
• Контакт: HО+НЗ
• Тип: NPN или PNP
• Резьба: М30×1,5
• Длина провода: 1,95 м

Индуктивный датчик AR-LM6-3001

Индуктивный бесконтактный выключатель

• Дальность срабатывания: 1 мм
• Контакт: HО
• Тип: NPN или PNP
• Длина провода: 1,95 м

Индуктивный датчик AR-LMF10-3015

Индуктивный бесконтактный выключатель

• Дальность срабатывания: 15 мм
• Контакт: HО+НЗ
• Тип: NPN или PNP
• Длина провода: 1,95 м

Индуктивный датчик AR-LMF6-3008

Индуктивный бесконтактный выключатель

• Дальность срабатывания: 8 мм
• Контакт: HО+НЗ
• Тип: NPN или PNP
• Длина провода: 1,95 м

Индуктивный датчик AR-LMF1-3005

Индуктивный бесконтактный выключатель

• Дальность срабатывания: 5 мм
• Контакт: HО
• Тип: NPN или PNP
• Длина провода: 1,95 м

Индуктивный датчик AR-LM12-3002

Индуктивный бесконтактный выключатель

• Дальность срабатывания: 2 мм
• Контакт: HО+НЗ
• Тип: NPN или PNP
• Резьба: М12×1
• Длина провода: 1,95 м

Индуктивный датчик AR-LM18-3005

Индуктивный бесконтактный выключатель

• Дальность срабатывания: 5 мм
• Контакт: HО+НЗ
• Тип: NPN или PNP
• Резьба: М18×1
• Длина провода: 1,95 м

Индуктивный датчик AR-LM8-3002

Индуктивный бесконтактный выключатель

• Дальность срабатывания: 2 мм
• Контакт: HО
• Тип: NPN или PNP
• Резьба: М8×1
• Длина провода: 1,95 м

Датчики индуктивные бесконтактные серии LMF1

Индуктивные бесконтактные датчики серии LMF1

• Компактность
• Четко очерченная зона срабатывания
• Высокая помехозащищенность
• Высокая частота переключения
• Пылезащищенность, виброустойчивость, водо- и маслозащищенность
• Защита от неправильной полярности и КЗ
• Долгий срок службы

Датчики индуктивные бесконтактные серии LMF4

Индуктивные бесконтактные датчики серии LMF4

• Компактность
• Четко очерченная зона срабатывания
• Высокая помехозащищенность
• Высокая частота переключения
• Пылезащищенность, виброустойчивость, водо- и маслозащищенность
• Защита от неправильной полярности и КЗ
• Долгий срок службы

Датчики индуктивные бесконтактные серии LMF6

Индуктивные бесконтактные датчики серии LMF6

• Компактность
• Четко очерченная зона срабатывания
• Высокая помехозащищенность
• Высокая частота переключения
• Пылезащищенность, виброустойчивость, водо- и маслозащищенность
• Защита от неправильной полярности и КЗ
• Долгий срок службы

Датчики индуктивные бесконтактные серии LMF7

Индуктивные бесконтактные датчики серии LMF7

• Компактность
• Четко очерченная зона срабатывания
• Высокая помехозащищенность
• Высокая частота переключения
• Пылезащищенность, виброустойчивость, водо- и маслозащищенность
• Защита от неправильной полярности и КЗ
• Долгий срок службы

Датчики индуктивные бесконтактные серии LM06

Индуктивные бесконтактные датчики серии LM06

• Компактность
• Четко очерченная зона срабатывания
• Высокая помехозащищенность
• Высокая частота переключения
• Пылезащищенность, виброустойчивость, водо- и маслозащищенность
• Защита от неправильной полярности и КЗ
• Долгий срок службы

Датчики индуктивные бесконтактные серии LM08

Индуктивные бесконтактные датчики серии LM08

• Компактность
• Четко очерченная зона срабатывания
• Высокая помехозащищенность
• Высокая частота переключения
• Пылезащищенность, виброустойчивость, водо- и маслозащищенность
• Защита от неправильной полярности и КЗ
• Долгий срок службы

Датчики индуктивные бесконтактные серии LM12

Индуктивные бесконтактные датчики серии LM12

• Компактность
• Четко очерченная зона срабатывания
• Высокая помехозащищенность
• Высокая частота переключения
• Пылезащищенность, виброустойчивость, водо- и маслозащищенность
• Защита от неправильной полярности и КЗ
• Долгий срок службы

Датчики индуктивные бесконтактные серии LM18

Индуктивные бесконтактные датчики серии LM18

• Компактность
• Четко очерченная зона срабатывания
• Высокая помехозащищенность
• Высокая частота переключения
• Пылезащищенность, виброустойчивость, водо- и маслозащищенность
• Защита от неправильной полярности и КЗ
• Долгий срок службы

Датчики индуктивные бесконтактные серии LM30

Индуктивные бесконтактные датчики серии LM30

• Компактность
• Четко очерченная зона срабатывания
• Высокая помехозащищенность
• Высокая частота переключения
• Пылезащищенность, виброустойчивость, водо- и маслозащищенность
• Защита от неправильной полярности и КЗ
• Долгий срок службы

Типы бесконтактных датчиков и их применение

Изображение предоставлено: rozdemir/Shutterstock. com

Датчики

— это критически важные устройства, которые позволяют отслеживать, обнаруживать и реагировать на условия в окружающей среде или в процессе, таком как автоматизированная производственная линия или машина. Обеспечивая обратную связь по критическим параметрам с контроллером, таким как ПЛК, датчики играют ключевую роль в поддержании высокоэффективных систем, которые работают автономно и являются центральными элементами оборудования в Интернете вещей (IoT). Хотя существует множество типов датчиков, предназначенных для контроля различных условий, таких как температура, влажность или давление, все датчики можно охарактеризовать как относящиеся к одному из двух основных типов — контактные датчики и бесконтактные датчики. В этой статье основное внимание будет уделено последнему из них и будут рассмотрены некоторые различные технологии, типы и области применения бесконтактных датчиков. Чтобы узнать больше о других типах датчиков, см. наше соответствующее руководство Датчики — полное руководство (типы, области применения и поставщики).

Сравнение контактных датчиков

и бесконтактных датчиков

Измерение, мониторинг или обнаружение определенного состояния или состояния может быть выполнено посредством либо прямого физического контакта, либо косвенного восприятия. Когда используется прямой физический контакт с датчиком, датчик характеризуется как контактный датчик. Примерами контактных датчиков являются простой термометр, который погружают в бассейн для измерения температуры воды, или поплавок, который находится внутри резервуара и используется для управления манометром, показывающим уровень жидкости в резервуаре. Сенсорное устройство в каждом случае должно находиться в физическом контакте с измеряемым объектом или веществом, чтобы этот датчик функционировал.

Напротив, бесконтактные датчики относятся к тем, которые способны функционировать без необходимости физического прикосновения к контролируемому объекту. Например, вместо использования орального термометра для измерения температуры пациента (что требует физического помещения термометра в рот пациента, чтобы груша термометра могла соприкасаться), медсестра или врач могут использовать инфракрасный термометр. Этот тип термометра является примером бесконтактной сенсорной технологии, которая использует инфракрасное излучение для определения температуры, что позволяет избежать прямого физического контакта.

Таким образом, бесконтактные датчики обычно полагаются на технологии, основанные на электрических, магнитных, оптических, звуковых или других принципах, а не на физическом контакте или механическом движении для получения показаний. Датчики часто излучают такую ​​форму энергии, как излучение, которое можно использовать для обнаружения состояния без физического контакта. Ощущаемый или обнаруживаемый объект обычно называют целью.

Технологии бесконтактных датчиков

Ниже приведены некоторые из распространенных сенсорных технологий, используемых при разработке бесконтактных датчиков. Технология, используемая в конкретном датчике, во многом зависит от контролируемого параметра или условия (например, температуры, давления, вибрации, положения и т. д.)

Технология измерения или измерения воздуха

При воздушном измерении поток сжатого воздуха используется для измерения размеров деталей или расстояний, таких как диаметры или конусности. Технология основана на том принципе, что по мере уменьшения расстояния между манометром и измеряемым объектом скорость потока падает, а давление воздуха увеличивается. Точно так же увеличение разделительного расстояния увеличивает скорость потока и снижает давление. Эти изменения можно измерить и использовать для установления измеренных значений расстояния для деталей.

Технология датчика Холла

Эффект Холла позволяет создавать бесконтактные датчики, которые могут обнаруживать наличие магнитного поля и генерировать электрический выходной сигнал, значение которого пропорционально силе поля. В датчиках на эффекте Холла используется тонкий прямоугольный кусок полупроводникового материала р-типа, к которому прикладывается постоянное напряжение постоянного тока. Когда материал сенсора приближается к внешнему магнитному полю, линии магнитного потока оказывают результирующую силу на носители заряда в сенсоре, что приводит к осаждению одинаковых носителей заряда (электронов или дырок), которые накапливаются на противоположных сторонах сенсора. полупроводниковый материал. Это накопление заряда приводит к возникновению разности электрических потенциалов между этими сторонами материала, которую можно измерить и которая известна как напряжение Холла. Затем напряжение Холла можно использовать в качестве показателя того, насколько близко датчик находится, например, к целевому объекту.

Технология ультразвукового датчика

Ультразвуковой датчик использует высокочастотные звуковые волны в качестве механизма обнаружения или восприятия. Например, для измерения расстояния ультразвуковой датчик излучает звуковую волну в направлении цели, часть которой отражается от цели и обнаруживается датчиком. Измеряя время, которое требуется звуку, чтобы пройти путь от датчика до цели и обратно, можно легко определить расстояние до цели. Эти типы бесконтактных датчиков могут работать на относительно больших расстояниях, но их эффективность будет зависеть от состава материала и формы цели. Частое применение – измерение уровня жидкости в резервуарах.

Технология фотонных датчиков

Фотонные или оптические датчики используют световую энергию, направленную через волокна, в качестве средства определения смещения от целевого объекта или расстояния до него путем измерения интенсивности света, отраженного от мишени. Преимущество фотонных датчиков заключается в том, что на них не влияет наличие электромагнитных помех или высокое напряжение, но характеристики обработки поверхности цели, которые определяют ее отражательную способность, могут повлиять на работу датчика. Кроме того, условия окружающей среды могут играть роль в определении того, подходит ли этот тип датчика для использования в данном приложении.

Технология емкостных датчиков

Емкостные датчики полагаются на обнаружение изменения емкости для предоставления информации о движении или положении цели. Конденсатор — это устройство, способное накапливать энергию в электрическом поле между двумя пластинами, известными как электроды. В емкостных датчиках датчик работает как одна пластина конденсатора, а цель работает как другая пластина. Если на датчик подается переменный ток фиксированной частоты, амплитуда переменного напряжения будет обеспечивать пропорциональную меру расстояния между датчиком и целью.

При измерении уровня жидкости емкостный датчик определяет уровень жидкости, заставляя жидкость вести себя как диэлектрический материал между пластинами конденсатора в датчике. Таким образом, измерение емкости позволит установить значение диэлектрика, которое можно перевести в значение уровня жидкости в контейнере.

В других типах конструкций емкостных датчиков, таких как те, которые измеряют положение, перемещение цели относительно датчика вызывает изменение либо количества диэлектрика (что изменяет диэлектрическую проницаемость конденсатора), либо площади перекрытия пластины конденсатора (которые изменяют значение емкости).

Технология индуктивных датчиков

Индуктивные датчики используют магнитные поля, генерируемые в катушках, для обнаружения движения или положения цели. Одним из распространенных типов индуктивных датчиков является линейный дифференциальный трансформатор с переменным током или LVDT. Набор катушек, одна первичная и две вторичные, содержатся в LVDT. Когда на первичную катушку подается переменное напряжение, в каждой из вторичных катушек возникают ЭДС индукции. Измеряя разность напряжений между двумя вторичными катушками, датчик может установить движение цели и определить ее положение. Дополнительную информацию о LVDT можно найти в нашем соответствующем руководстве «Все о датчиках положения».

Другой тип технологии индуктивных датчиков использует вихревые токи и используется, когда цели являются проводящими. Датчик вихревых токов использует переменный ток, подаваемый на катушку, для создания переменного магнитного поля. Когда проводящая цель приближается к датчику, магнитное поле индуцирует токи в проводящей цели, называемые вихревыми токами. Эти токи вызывают генерацию вторичного магнитного поля, противодействующего первичному полю датчика. Взаимодействие поля можно измерить и использовать в качестве индикатора расстояния, на котором датчик находится от цели.

Технология лазерного датчика смещения

Лазерные датчики смещения, также называемые лазерными триангуляционными датчиками, представляют собой технологию бесконтактных датчиков, в которой используется триангуляция отраженного светового луча для определения движения или положения цели в диапазоне измерений. Полупроводниковый лазер генерирует луч света, который направляется через передающую линзу к цели. Свет, отраженный от цели, проходит через приемную линзу в датчике и фокусируется на детекторном элементе, таком как матрица ПЗС (прибор с зарядовой связью). Поскольку цель меняет свое положение относительно датчика, угол отраженного света будет меняться, что приводит к тому, что этот свет фокусируется на другой части элемента детектора. Изменение положения источника света можно проанализировать и использовать для определения положения цели.

Использование бесконтактного датчика для измерения температуры

Во многих промышленных приложениях, требующих тепловых измерений,    термометры сопротивления (RTD) и термопары   являются распространенными типами контактных датчиков, которые можно использовать. Но существует ряд типов бесконтактных датчиков, которые можно использовать для измерения температуры. К ним относятся радиационные термометры, тепловизоры, оптические пирометры и волоконно-оптические датчики температуры.

Радиационные термометры

Радиационные термометры измеряют температуру на основе излучения, испускаемого объектом. Способность объекта испускать излучение называется его излучательной способностью: чем больше излучение объекта, тем с большим излучением приходится работать датчику. К датчикам этой категории относятся точечные измерительные устройства, которые могут производить одномерные и двухмерные показания температуры, а также тепловизионные термометры, которые могут отображать данные о температуре в виде двумерного изображения. Эти типы визуальных представлений полезны с точки зрения производственных процессов, поскольку они могут помочь выявить потенциальные проблемы или несоответствия. В свою очередь, полученная обратная связь может обеспечить повышение качества и производительности. Радиационные термометры используются в огромном количестве областей, в том числе играют ключевую роль в медицинской промышленности, где они контролируют температуру человека. Кроме того, их можно использовать для контроля и мониторинга температуры в здании, а также для поддержания определенных типов выработки электроэнергии.

Тепловизоры

Хотя тепловизоры относятся к типу радиационных термометров, они обладают несколькими уникальными характеристиками, отличающими их от других. Вместо измерения температуры по излучению в заданной точке объекта тепловизор может измерять двумерное пространство, по сути обеспечивая точную картину как источника излучения, так и пространства вокруг него. Тепловизоры могут использоваться для обнаружения областей в шнуре, которые перегреваются, а также пожарными для обнаружения людей среди дыма и огня. Устройства также можно использовать для обнаружения утечек тепла в зданиях со слабой изоляцией.

Оптические пирометры

Название пирометр происходит от греческого слова, буквально означающего «измерять огонь». Оптические пирометры получили такое значимое название, потому что они могут измерять температуры, которые слишком яркие, чтобы их можно было увидеть невооруженным глазом. Пирометр состоит из двух частей: оптической системы и детектора. Для правильного считывания температуры оптическая система фокусирует выбранную область теплового излучения на детекторе, который, в свою очередь, переводит данные в удобочитаемую температуру. Этот особый тип измерительного устройства особенно полезен для измерения температуры движущихся объектов или объектов, к которым нельзя прикоснуться — это полезный инструмент при плавке, где температура металла является важной частью операции.

Волоконно-оптические датчики температуры

Многие волоконно-оптические датчики температуры представляют собой просто разновидности радиационных термометров. Относительно простое по конструкции оптоволоконное волокно оснащено активным чувствительным устройством, подключенным к системе, которая обрабатывает данные об излучении и производит показания температуры. Они чрезвычайно полезны в автомобильных приложениях, поскольку они могут устанавливать предельный сигнал температуры для двигателей.

Резюме

В этой статье представлена ​​информация о бесконтактных датчиках, включая обзор технологий, лежащих в основе их использования, и примеры бесконтактных датчиков, используемых для измерения температуры. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг, включая более 130 поставщиков бесконтактных датчиков.



Источники:

1. https://www.instrumentation.co.uk/non-contact-sensors-what-are-they-and-how-do-they-work/
2. https://www.variohm.com/.
3. https://blog.endaq.com/types-of-non-contact-vibration-sensors
4. https://www.sensorland.com/HowPage089.html
5. https://www. kamansensors.com/application/non-contactmeasurements/
6. https://www.hexagonmi.com/
7. https://www.electronics-tutorials.ws/
8. https://www.analog.com/media/en/training-seminars/design-handbooks/Basic-Linear-Design/Chapter3.pdf

Еще из раздела Инструменты и элементы управления

Что такое индуктивный датчик приближения? | Основы датчиков: вводное руководство по датчикам

Датчики

бывают самые разные, и у каждого типа есть сильные и слабые стороны. В этом разделе подробно рассматриваются датчики приближения.

Контур

Индуктивный датчик приближения может обнаруживать металлические цели, приближающиеся к датчику, без физического контакта с целью. Индуктивные датчики приближения условно делятся на следующие три типа в зависимости от Принцип работы: высокочастотный тип колебаний с использованием электромагнитной индукции, магнитный тип с использованием магнита и емкостной тип с использованием изменения емкости.

Основные и основные типы

Общий датчик

Высокочастотное магнитное поле создается катушкой L в колебательном контуре. Когда цель приближается к магнитному полю, в цели протекает индукционный ток (вихревой ток) за счет электромагнитной индукции. По мере приближения цели к датчику протекание индукционного тока увеличивается, что вызывает увеличение нагрузки на колебательный контур. Затем колебания затухают или прекращаются. Датчик обнаруживает это изменение состояния колебаний с помощью схемы определения амплитуды и выдает сигнал обнаружения.

Тип из цветного металла

Тип из цветного металла включен в тип высокочастотных колебаний. Тип из цветного металла включает в себя колебательный контур, в котором потеря энергии, вызванная индукционным током, протекающим в мишени, влияет на изменение частоты колебаний. Когда к датчику приближается цель из цветного металла, например алюминия или меди, частота колебаний увеличивается. С другой стороны, когда к датчику приближается цель из черного металла, например железа, частота колебаний уменьшается. Когда частота колебаний становится выше опорной частоты, датчик выдает сигнал обнаружения.

Магнитные и немагнитные объекты Помните, что магнитные объекты легко притягиваются магнитом, а немагнитные — нет.

Магнетизм
Обнаружение расстояния модели общего назначения
Расстояние обнаружения модели обнаружения алюминия
Типовой металл	Железо/SUS440	СУС304*	Алюминий/латунь/медь

Магнетизм
Обнаружение расстояния модели общего назначения
Расстояние обнаружения алюминия, модель
Типовой металл	Железо/ SUS440	СУС304*	алюминий/ латунь/медь

* SUS304 имеет промежуточное свойство.

Скачать

• Высокоточное и стабильное обнаружение даже в суровых условиях, подверженных воздействию масла и пыли. Нажмите здесь, чтобы загрузить PDF

Каталог продукции KEYENCE:

Варианты индуктивного датчика приближения

:

• Высокоскоростные, высокоточные цифровые индуктивные датчики перемещения Серия EX-V

  Скачать каталог

• Двухпроводные автономные датчики приближения с усилителем Серия электромобилей

  Загрузка каталога

• Датчики приближения с трехпроводным автономным усилителем Серия EZ

  Скачать каталог

Прочие сопутствующие товары

• Автономный лазерный датчик CMOS Серия ЛР-Z

  Скачать каталог

• Цифровой оптоволоконный датчик Серия FS-N40

  Загрузка каталога

• Датчик зрения со встроенным ИИ Серия IV2

  Скачать каталог

Решаем проблему с датчиком!

• Высокоскоростные, высокоточные цифровые индуктивные датчики перемещения
  Серия EX-V

• Двухпроводные датчики приближения с автономным усилителем
  Серия EV

• Трехпроводные датчики приближения с автономным усилителем
  Серия EZ

• Автономный лазерный датчик CMOS
  Серия LR-Z

• Цифровой оптоволоконный датчик
  Серия FS-N40

• Датчик технического зрения со встроенным ИИ
  Серия IV2

Как работает индуктивный датчик? Типы и области применения

В этой статье мы поговорим об индуктивных датчиках. Мы объясним, что такое индуктивный датчик, как работает индуктивный датчик, некоторые из различных типов индуктивных датчиков, а также поговорим о некоторых способах использования этих датчиков в автоматизации.

Что такое индуктивный датчик?

Индуктивный датчик — это электронное устройство, которое может обнаруживать цель из черного металла без физического контакта.

Индуктивные датчики также обнаруживают цели из цветных металлов, таких как алюминий, латунь и медь. Но использование мишеней из цветных металлов уменьшает диапазон чувствительности индуктивного датчика.

Диапазон чувствительности

Диапазон чувствительности индуктивного датчика — это расстояние от поверхности датчика до максимального расстояния, на котором датчик может обнаружить металлическую цель.

Расстояние срабатывания указано в паспорте датчика.

В техническом описании также будут указаны некоторые поправочные коэффициенты, если вы хотите обнаружить цветной металл.

Цветной металл — это тип металла, который не содержит значительного количества железа. Латунь, алюминий и медь являются примерами цветных металлов. Это означает, что в этих металлах нет значительного количества железа.

Здесь для этого индуктивного датчика в техническом описании указано расстояние срабатывания 12 мм. Это работает только тогда, когда объект стальной, в котором содержится значительное количество железа.

Поправочный коэффициент

Если объект представляет собой цветной металл, то есть в нем нет значительного количества железа, вам необходимо учитывать простой поправочный коэффициент при определении расстояния обнаружения.

Например, здесь говорится, что если объект сделан из латуни , вам просто нужно умножить нормальное расстояние срабатывания датчика на 0,5 .

Итак, если мы умножим 12 мм на 0,5, мы получим 6 мм в качестве расстояния обнаружения латунного предмета.

Это означает, что если мы хотим обнаружить объект, сделанный из латуни, расстояние между датчиком и объектом не должно быть более 6 мм, чтобы этот датчик мог обнаружить объект.

То же самое относится и к другим цветным металлам. Например, если у нас есть объект, сделанный из алюминия , расстояние срабатывания для этого индуктивного датчика составляет 12 мм, умноженное на 0,4 . Это дает нам расстояние срабатывания 4,8 мм.

Для меди , расстояние обнаружения будет 12 мм, умноженное на 0,3 , что равно 3,6 мм.

Как видите, здесь показан поправочный коэффициент для стали как 1 . Сталь относится к черным металлам, так как в ней содержится значительное количество железа. Таким образом, расстояние срабатывания для объекта, сделанного из стали, равно 12 мм, умноженному на 1, что равно 12 мм.

Если вам нужна спецификация сенсора, но вы не можете ее найти, вы можете получить ее на веб-сайте производителя сенсора.

Детали индуктивного датчика

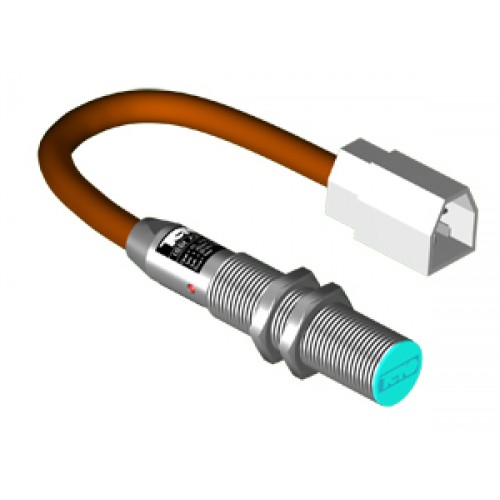

Четыре основные внешние части индуктивного датчика: корпус датчика, поверхность датчика , индикатор и конец кабеля или конец кабеля .

Внутри корпуса датчика находится схема, обеспечивающая его работу.

Лицо — это часть сенсора, которая обнаруживает цели.

Световой индикатор обычно находится рядом с местом подключения кабеля к датчику. Световой индикатор загорается, когда цель находится в зоне действия датчиков.

Кабель датчика состоит из трех проводов разного цвета: коричневого, синего и черного.

Эти датчики поставляются с уже присоединенным кабелем или могут иметь разъем, к которому прикручивается кабель.

Как работает индуктивный датчик?

Принцип работы индуктивных датчиков заключается в том, что датчик создает электромагнитное поле, которое излучается с поверхности датчика. Помещение металлической мишени рядом с лицевой стороной датчика нарушит электромагнитное поле, что приведет к включению выходного сигнала датчика и светового индикатора.

Типы индуктивных датчиков

Индуктивные датчики доступны в различных конфигурациях. Они могут быть

— переменного или постоянного тока,

— экранированные или неэкранированные,

— нормально открытые или нормально закрытые,

— NPN или PNP, и это лишь некоторые из них.

Они также производят индуктивные датчики для опасных, высокотемпературных и промывочных зон.

Для мест промывки нам необходимо использовать экранированный индуктивный датчик.

Преимущества индуктивного датчика

Вот некоторые преимущества использования индуктивных датчиков по сравнению с другими типами датчиков.

Индуктивные датчики являются полупроводниковыми и не имеют движущихся частей.

Это делает их очень надежными, поскольку обычно их нужно заменять только при физическом повреждении.

Индуктивные датчики могут загрязниться и продолжать работать. Такие вещи, как грязь, опилки, масло и жир, не повлияют на то, как индуктивные датчики обнаруживают цели.

Монтаж индуктивного датчика

Индуктивные датчики также можно монтировать разными способами. В зависимости от типа, некоторые из этих датчиков можно установить, просто прикрутив их болтами или просверлив и нарезав резьбу в отверстии того же размера и резьбы, что и датчик.

Они также производят множество различных заводских креплений для индуктивных датчиков, чтобы их можно было быстро и легко установить.

Например, мы будем использовать индуктивный датчик общего назначения на 24 В постоянного тока диаметром 12 мм, который обычно разомкнут и к которому уже подключен трехжильный кабель.

Мы будем использовать болт, чтобы активировать датчик. Чтобы подключить датчик к тестеру, подключите коричневый провод к клемме напряжение датчика +, подключите синий провод к клемме напряжение датчика – и подключите черный провод к клемме выхода датчика №1 или №2.

Как же работают индуктивные датчики? Обратите внимание, когда болт и датчик не находятся близко друг к другу, индикатор не горит.

При перемещении ригеля в зону действия индуктивных датчиков индикатор загорается и горит постоянно.

Обратите внимание, если мы переместим болт так, чтобы он касался датчика, индикатор останется включенным. Когда мы отводим болт от датчика, индикатор гаснет.

Если бы выход этого датчика был нормально замкнут, индикаторная лампочка выключалась бы, когда болт находится на датчике, и загоралась бы, когда болт был удален от датчика.

Применение индуктивных датчиков

Теперь давайте поговорим о некоторых примерах использования индуктивных датчиков в автоматизации.

Индуктивные датчики можно использовать для обнаружения детали на рабочих станциях, на остановках конвейера и даже на роботах.

Их можно использовать для определения того, выдвигается или втягивается пневмоцилиндр, поднимается или опускается стопор поддона или цепной транспортер.

Индуктивные датчики можно использовать для определения того, находится ли поддон по центру поворотного стола, прежде чем он начнет вращаться.

Допустим, этот поворотный стол вращается двигателем с редуктором, а двигатель управляется ЧРП (частотно-регулируемым приводом). Индуктивные датчики могут использоваться для того, чтобы сообщать частотно-регулируемому приводу, когда следует замедлиться и остановиться.

Резюме

Итак, прочитав эту статью, вы узнали об индуктивных датчиках. Что они обнаруживают металлические цели без физического контакта, создавая электромагнитное поле.

Вы узнали о четырех основных частях индуктивного датчика и о том, что они имеют множество различных вариантов для удовлетворения потребностей большинства приложений.

Пожалуйста, дайте нам знать, если у вас есть какие-либо вопросы об индуктивных датчиках или о датчиках в целом, в комментариях ниже, и мы свяжемся с вами менее чем через 24 часа.
