Переделка своими руками старого автомобильного радио в усилитель

Я нашел старый автомобильный CD-плеер без передней панели. Даже если он и работал, у меня не было ни одного носителя и я не хотел слушать радио. Я подумал, что могу использовать часть магнитолы и сделать усилитель в авто своими руками, а затем подключить их к любому источнику звука, например, к айподу, телефону или дома к телевизору и т.д.

Когда-то он работал хорошо. Четыре канала звука пригодились для подключения двух динамиков и двух вуферов. Для этого я модифицировал два канала, чтобы они могли воспроизводить только басы, используя простой в конструкции фильтр нижних частот.

Я заменил плохие колонки в моем дешевом телевизоре и теперь могу наслаждаться сериалами и видеоиграми с приличным звуком и басами.

Все обошлось мне почти бесплатно. Все детали в любом случае отправлялись в помойку.

Большую часть времени и усилий я потратил на выяснение принципов работы автоусилителя, собранного своими руками. После этого модификации просты и минимальны. Некоторые провода не работали, я добавил несколько перемычек. Единственная дополнительная деталь — это обычный 12в зарядник, который может дать питание нескольким усилителем, собранным из разного хлама.

Подобная модификация возможна с любым радио, но некоторые из них будут более сложными, поскольку каждая модель будет различаться и придется разбираться самостоятельно.

Шаг 1: Как сделать фотографии

Вам не потребуется специального оборудования, хватит обычной камеры с приближением и хорошего освещения.

Я использовал для съемки iPhone 5S.

Важно: попробуйте сделать снимок на открытом воздухе. Как видно в сравнении, это имеет значение (первый снимок я сделал с обычным флуоресцентным освещением, второй — на улице). Попробуйте поснимать в разных положениях относительно солнца, поэкспериментируйте с экспозицией, фокусом и расстоянием, а также постарайтесь избежать падения теней и бликов.

Шаг 2: Узнаем особенности устройства

Нужно найти как можно больше информации о начинке усилителя.

В моем случае на заднем радиаторе установлено большое 24-контактное устройство. Очевидно, что это устройство питания.

В некоторых случаях вы можете обнаружить внутри дискретные усилители, они могут быть своего рода транзисторным массивом или H-мостом. Я ищу усилитель класса AB, потому что не вижу ни одной выходной фазы фильтрации, ни одного индуктора или большого электролитического конденсатора (кроме одной из 12-вольтовых батарей), которые характерны для усилителей класса D.

К счастью, я нашел техпаспорт к одной из деталей. Её номер TA8272H, и из техпаспорта я узнал, что это линейный биполярный аудиоусилитель класса AB, как я уже догадался. Они не особо энергоэффективны, но производят меньше шума по сравнению с усилителями класса D.

Файлы

  • 1400.pdf

Шаг 3: Разбираемся в устройстве

Читая техпаспорт, я начинаю проверять контакты и каналы, выделенные на изображении. Я проверяю непрерывность каналов мультиметром, чтобы удостовериться, что я правильно догадался.

Я обозначил на изображении все каналы, которые требовались для работы усилителя. Также я проверил выходы динамиков с задней панели. Заземление легко найти, я подсветил заземление синим (все в машине, что прикреплено к шасси, заземлено, поэтому проверить непрерывность легко). Красным я выделил линию 12В, которая питается от желтого провода, идущего от аккумулятора автомобиля. Каждый из четырех аудиовходов выделен отдельным цветом.

Остальное мне было не нужно, поэтому я сломал некоторые дорожки, которые питали другие части системы. Мне нужно было лишь добавить перемычку к резервному входу IC, который до этого питался микроконтроллером, когда радио было включено.

Я подключил всё прямо к входным отверстиям, и вуаля — звук пошел из динамиков.

Поскольку на задней панели было несколько разъемов RCA, я просто перенаправил звук из аудиовыходов на усилитель.

Шаг 4: Обрезаем плату

Большая часть платы не использовалась, поэтому я просто отрезал от неё 2/3. После того, как разломите плату, затрите дорожки, чтобы не было замыканий.

Шаг 5: Меняем каналы звука

Поскольку это 4-канальный усилитель, а у меня было только 2 подключенных входа, я решил сделать своего рода сабвуфер, используя два маленьких динамика и два вуфера.

Я сделал 2 низкочастотных канала, которые будут производить большую часть баса, и два канала полного диапазона, а также добавил аттенюатор на 12 дБ, чтобы улучшить каналы нижних частот.

Фильтр нижних частот состоит из простого РЦ фильтра, который даст выкат из -3 дБ на октаву с частотой среза fc = 79.5774715459 [Гц]. Параллельно подключается резистор 10к с 2 керамическими конденсаторами на 100 нФ.

И на весь диапазон я добавил делитель напряжения 10к-2к, чтобы немного ослабить бас, но сделать более выраженным, чем остальные диапазоны. ссылка

Шаг 6: Громкость

У меня нет регулятора громкости, но это не проблема, я просто могу регулировать громкость на источнике, например на iPod, телевизоре и т. д. Или можно добавить стерео потенциометр на линию с входом, а при желании можно сделать совсем модно, и добавить цифровой регулятор громкости с дистанционным управлением.

Шаг 7: Переделка кейса

Показать еще 3 изображения

Шаг 8: Завершение

Шаг 9: Готово!

В следующий раз можно внедрить в усилок для колонок в машину светодиод для индикации работы, пульт дистанционного управления и Bluetooth.

виды, схемы автомобильных усилителей, простые и сложные, полезные советы

Опубликовано:

Звучание при проигрывании магнитолы в автомобиле будет более мощным, если установить усилители звука. Они продаются в магазинах техники, но некоторые автолюбители изготавливают, используя специальные схемы.

Главное – соблюдать технику безопасности и в точности следовать указаниям. В публикации пойдет речь о том, как сделать усилитель звука для колонок. Приведены разные способы, которые можно применить в домашних условиях на основе научно-технического направления схемотехника.

Содержание

  1. Основа прибора
  2. Настройка УНЧ
  3. Защита акустической системы
  4. По схеме Энтони Холтона
  5. Фильтр низких частот
  6. Применение вспомогательных программ

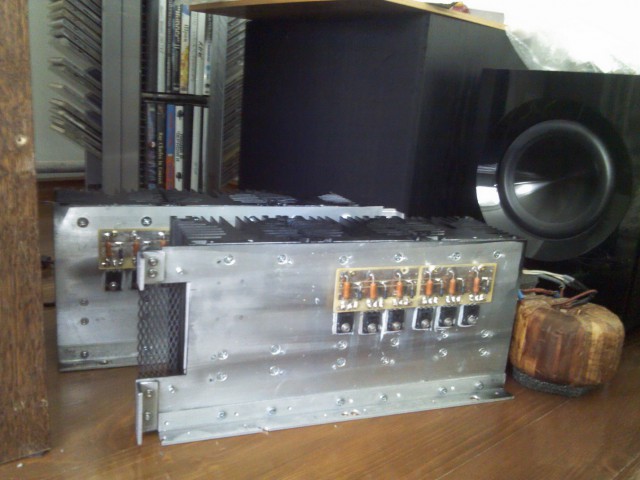

Основа прибора

Основой усилителей мощности звука может стать любой прибор, внутрь которого может поместиться плата. В качестве корпуса мастера советуют использовать колонку. В нее следует установить блок питания и другие элементы.

Еще один вариант для изготовления усилителя в машину своими руками – устаревшая автомагнитола. Из нее удаляется старый привод оптических дисков.

Иногда от магнитолы остается один стереоусилитель, который можно не переделывать, а использовать отдельно.

Также сделать корпус усилителя звука несложно своими руками из тонких фанерных листов (толщиной до сантиметра), алюминия, двухстороннего фольгированного стеклотекстолита и другого сырья.

Настройка УНЧ

Для настройки нужно поочередно выполнить следующие действия:

  1. Встановка ручек резисторов R24, R6 в среднее положение.
  2. Закорачивание на землю входа усилителя.
  3. Отпайка оконечных транзисторов.
  4. Включение электропитания схемы усилителя мощности.
  5. Установка R6 на выходе.
  6. Затем проводится замер напряжения электропитания и +/- 15 В.
  7. Установка на резисторах R29-R30 напряжения 0,55 В с применением R24.
  8. Далее следует отключение питания, подключение оконечных транзисторов, включение в разрыв электроцепи коллектора VT10 амперметра на 1 А.
  9. Включение питания и установка R24 коллекторного тока 100-150 мА.
  10. Замер коллекторного тока VT11 (важно, чтобы показатель не отличался от значения VT10, максимальное различие – 5%).
  11. Заключительный шаг – замер при максимальном температурном нагреве радиаторов оконечных транзисторов (монтаж производится при +35-40°C).

Коллекторный ток можно установить на 40-200 мА, все зависит от нужного качества звучания усилителей звука, рабочих режимов, параметров радиатора.

Защита акустической системы

Данный блок не требует настройки, если его собрали правильно. Для создания автомобильного усилителя своими руками можно применять радиаторы, которые ранее были установлены в персональном компьютере. Также понадобятся кулеры, поскольку без них будет происходить сильное нагревание.

Их нужно запитать по простой схеме ШИМ-регулятора. Как собрать такие самодельные усилители? Этапы выполняются в такой последовательности:

  1. Сначала собирается 2-й преобразователь для сабвуферного канала. При этом используется прежняя схема автоусилителя. Есть незначительные изменения в том, как происходит наматывание трансформатора.
  2. Два кольца склеиваются вместе.
  3. Первичку можно оставить прежнюю. При этом вторичка понадобится другая: число жил остается таким же, а витков должно быть 21, а не 15. Выходное напряжение преобразователя составляет плюс/минус 70 В.
  4. Для фильтра нижних частот потребуется сделать обмотку из восьми витков провода 0,8.

Если говорить о стабилизации, то она остается идентичной той, что в схеме автомобильного усилителя. Предусмотрена обмотка проводом и для питания защиты акустической системы.

По схеме Энтони Холтона

Для сборки усилителя для сабвуфера в машину нужно следовать этой инструкции:

  1. Усилитель в авто советуют начать собирать своими руками с монтажа резисторов.
  2. После можно приступать к установке конденсаторов, диодов, транзисторов, в том числе малосигнальных. При этом важно особенно внимательно монтировать детали с полярными выводами. Если неправильно подключить их, прибор не будет работать. Кроме того, при включении схемы усилителя для автомобиля возможен выход элементов.
  3. После завершения монтажа каждой детали, модуль понадобится тщательно осмотреть на наличие всех элементов усилителей мощности. Они должны быть правильно расположены.
  4. Если все установлено правильно, можно приступать к подключению питания автоусилителя своими руками. Для этого крокодилами стоит закрепить зажимы на выводах мощного резистора 0,22 Ом.
  5. Затем нужно осторожно вращать движок резистора P1, установить на нем значение 18 мВ.
  6. Далее потребуется проверить напряжение на других резисторах, выбрать тот, на котором значение максимально высокое. На нем стоит установить показатель напряжения 18 мВ.

Потом можно подключить сигнал на входе генератора и осциллограф на выходе, чтобы убедиться, что сигнал идет без искажений. При отсутствии перечисленного оборудования, стоит подключить нагрузку, проверить звучание на слух. В идеале воспроизведение аудиофайлов через автомобильные усилители получается чистым, мощным.

Фильтр низких частот

Перед тем, как собрать усилитель на электронную плату, добавляется регулятор громкости. Далее можно начинать работу над корпусом. Чтобы сделать аудио усилитель своими руками, используются 20х20 мм уголки из алюминия и лист фанеры (10 мм).

Порядок выполнения работы:

  • корпус отшлифовывается и оклеивается черным кожзаменителем;
  • кулеры фиксируются на обратной стороне корпуса;
  • фильтр низких частот закрепляется на поверхности передней панели — здесь будет находиться и клеммная колодка;
  • для изготовления крышки усилителя низкой частоты своими руками подойдет тонированное 4-миллиметровое стекло.

Применение вспомогательных программ

Можно добиться наиболее чистого воспроизведения аудио за счет усилитель звука в машину своими руками. Но для этой цели понадобится самостоятельно создать схему за счет применения вспомогательных программ/инструментов.

Например, Sprint Layout применяется для проектирования схем разной сложности, разводки, педпросмотра трехмерных моделей, составления библиотеки элементов.

Программа позволит сделать наглядный план, который пригодится больше, чем фотографии самодельного усилителя для авто, сделанного своими руками и его деталей.
