Зачем нужны автоматические выключатели на постоянный ток | Публикации

На протяжении всего периода своей деятельности завод «Контактор» (бренд Группы Legrand c 2007 года) разрабатывал и производил автоматические выключатели постоянного тока для нужд советской, а далее уже и российской промышленности. Накоплен очень богатый практический опыт разработки и производства, учитывающий специфику эксплуатации электрооборудования в горнодобывающей, химической, топливной промышленности, металлургии и машиностроении, энергетике и станкостроении, там, где используются энергоустановки постоянного тока.

В настоящее время на постоянный ток производится широкий ассортимент выключателей серий «Электрон М», А3790, А3790У, ВА50-41, ВА50-43, ВА51-39, ВА04-36 и разъединителей типа РЕ19, а также разработанных в 2019 и 2021 годах современных выключателей серий ВА57-39 и ВА57-35М. Данная продукция стабильно занимает существенную долю объема выпускаемой предприятием продукции, так как остаётся востребованной в традиционных отраслях применения и является перспективной для применения в инновационных отраслях, например, таких, как альтернативная энергетика.

Где применяются энергоустановки постоянного тока

Сегодня, несмотря на повсеместное применение электроприборов и энергоустановок переменного тока в быту и промышленности, в ряде областей наблюдается развитие технологий и реализация проектов с энергоустановками, работающими на постоянном токе, там, где нет необходимости преобразования напряжения в более низкое или высокое, а необходима эффективная работа на высоких мощностях за счет отсутствия на постоянном токе реактивной составляющей, т. е. вся мощность, выработанная генератором/источником, потребляется нагрузкой за вычетом потерь в проводах, а также практически отсутствуют помехи и паразитные гармоники в сети. Постоянный ток распространяется по всей площади проводника, что позволяет осуществлять коммутацию силовых и сигнальных цепей на большом расстоянии, например, в шахтах. Поэтому во многих случаях более технически и экономически целесообразно, а также более безопасно применять энергоустановки и машины, работающие на постоянном токе.

Энергоустановки, приборы и машины, работающие на постоянном токе, независимо от использования их внутри здания или на локальной территории, имеют простое управление, унификацию, а также повышенную безопасность по сравнению с аналогичными устройствами, работающими на переменном токе. Например, на нефтяных платформах и крупных морских судах, где требования к безопасности и эффективности оборудования повышенные, питание многих приводов происходит через единую сеть постоянного тока. К сферам, где активно применяется постоянный ток, относятся такие отрасли, как альтернативная энергетика (солнечные батареи, ветроэнергетические установки, энергоемкие инновационные топливные элементы и т. п.), морские суда, медицина, химическая и угольная промышленность, металлургия.

Развитие вышеперечисленных областей применения определяет современную потребность в специальных устройствах коммутации и защиты для цепей постоянного тока.

Зачем нужны автоматические выключатели на постоянный ток

Коммутация в цепях постоянного тока и особенно процесс размыкания электрической цепи имеет свою специфику в зависимости от рода тока.

Переменный ток меняет свое направление и периодически имеет нулевое мгновенное значение, что способствует скорейшему гашению электрической дуги, возникающей между силовыми контактами. Направление постоянного тока не меняется, что существенно затрудняет гашение электрической дуги. Поэтому для автоматических выключателей, предназначенных для применения в электрических цепях постоянного тока, требуются специальные конструктивные решения позволяющие эффективно гасить дугу, сохранять работоспособность после большого количества коммутаций и срабатываний, т. е. обеспечивать безопасность и надёжность!

Линейки автоматических выключателей на постоянный ток от «Контактора», особенности и преимущества

Основными представителями устройств защиты для работы в цепях постоянного тока являются линейки автоматических выключателей ВА57-35М, ВА57-39, ВА50-41 и ВА50-43 в DC-исполнении.

ВА57-35М DC и ВА57-39 DC выпускаются в литом корпусе и выполняют функции защиты от перегрузки и короткого замыкания. Выключатель ВА57-35М DC имеет ряд номинальных токов теплового расцепителя от 80 до 250 А с уставками электромагнитного расцепителя от 800 до 2500 А. ВА57-39 DC имеет ряд номинальных токов теплового расцепителя от 250 до 630 А с уставками электромагнитного расцепителя от 1250 до 5000 А.

На номинальные токи от 250 до 2000 А применяются выключатели серий ВА50-41 и ВА50-43 с вариантами: без защиты, с электромагнитным и/или электронным расцепителями. Электронный блок для защиты выключателей постоянного тока обеспечивает регулировку уставки номинального тока от 0,63 до 1,0 номинального тока выключателя, уставки по времени срабатывания защиты от перегрузки при токе 5 крат от номинального в пределах от 4 до 16 с, уставки по току защиты от короткого замыкания от 2 до 6 крат от номинального тока, уставки по времени срабатывания защиты от короткого замыкания от 0,1 до 0,3 с или от 0,2 до 0,6 с.

Также стоит отметить, что существует возможность быстрой замены выключателей без переделки ячеек постоянного тока с выключателями ВА04-36, ВА51-39, А3790, «Электрон М», что позволяет сэкономить на стоимости переделки ячеек, а также повысить возможности защиты всей системы энергоснабжения.

Конструкция выключателей постоянного тока унифицирована с конструкцией выключателей переменного тока

Аппараты постоянного и переменного тока в рамках одной серии имеют одинаковые габаритные, установочные и присоединительные размеры. Унификация деталей и сборочных единиц составляет примерно 80-90 %, что позволяет упростить изготовление выключателей.

При этом специфика работы выключателей на постоянном токе учитывается при разработке и испытаниях, благодаря собственному аккредитованному испытательному центру с возможностью испытаний на постоянном токе.

Дополнительные функции

Установка независимого расцепителя и расцепителя минимального напряжения обеспечивает появление дополнительных функций. Вспомогательные контакты позволяют получать от автоматических выключателей сигналы состояния, использующиеся в системах управления и контроля.

Заключение

Автоматические выключатели на постоянный ток от завода «Контактор» многие годы применяются для различных отраслей промышленности. Выбор автоматических выключателей обусловлен спецификой работы энергоустановок постоянного тока, а также надёжностью и удобством эксплуатации. В производстве каждого аппарата использован огромный опыт завода «Контактор» в части разработки и испытаний в собственном испытательном центре.

Проверка автоматических выключателей постоянного тока • Energy-Systems

Из каких этапов состоит проверка автоматических выключателей постоянного тока?

Базовой пр

оверкой является анализ показателя сопротивления изоляции или корпуса приспособления – при этом необходимо применять стандартный мегомметр. Для большинства бытовых приборов, работающих с переменным током, значение сопротивления будет равно 0,5 Мегаом. Однако постоянный ток является намного более опасным – безопасным уровнем считается 20 Мегаом.

При наличии определенных загрязнений, разрывов корпуса, накопления избыточного количества влаги необходимо полностью устранить данные проблемы для продолжения исследования. Только после этого осуществляется проверка автоматических выключателей постоянного тока с помощью специального приспособления. Ее нормативным значением периодичности является один раз в 3 года, если иное не установлено изготовителем.

Пример технического отчета

Назад

1из27

Вперед

Основы проверки автоматических выключателей постоянного тока

Базовым исследованием выступает прогрузка, которая происходит при помощи повышения силы тока до значения, при котором происходит срабатывание. Вначале устройство для проверки автоматических выключателей подключается к их соответствующим полюсам, что требует правильного подбора проводников – соответствующую таблицу вы можете найти в ПУЭ.

Затем сила тока повышается до уровня, на 20-30% меньшего, чем установленный производителем для отключения. Срабатывания при этом не должно происходить, что заносится в протокол испытаний. В конце испытания автоматических выключателей резким скачком сила тока повышается до значения отсоединения – при этом отмечаются конкретные значения времени расцепления и электротехнических параметров.

Если оценивается электроснабжение склада, на котором происходит хранение горючих или взрывчатых материалов, стоит также оценивать и температурные параметры расцепления. Для этого устанавливаются сила тока и напряжение на 20-30% большие номинального, однако, не достигающие уровня отключения.

Происходит длительное испытание, которое призвано определить, при достижении какой температуры сработает автоматика. Стандартная проверка автоматических выключателей постоянного тока должна показывать невозможность повторного включения после срабатывания тепловых расцепителей.

Прибор для проверки автоматических выключателей постоянного тока

Устройство, с помощью которого выполняются испытания, представляет собой комплекс из трансформатора, а также электронного контроллера, который позволяет устанавливать заданные характеристики импульсов. Кроме того, в него также включаются и контрольные блоки, которые позволяют собирать информацию о конкретных параметрах.

Подобное устройство для проверки автоматических выключателей является достаточно сложным в эксплуатации и дорогим – за счет этого оно может использоваться исключительно сотрудниками электротехнических лабораторий, обладающими необходимым уровнем подготовки.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

Онлайн расчет стоимости проектирования

1	Электроиспытания по кол-ву линий (от 7500р)	шт.		500 р.
2	Электролаборатория до 200 кв.м. (от 7500 р.)	кв.м.		80 р.
3	Электролаборатория от 200 до 500 кв. м.	кв.м.		80 р.
4	Электролаборатория от 500 кв.м.	кв.м.		65 р.
5	Электролаборатория от 1000 кв.м.	кв.м.		50 р.
6	Одна-двухкомнатная квартира (с выездом и техническим отчетом)	шт.		7500 р.
7	Трехкомнатная квартира (с выездом и техническим отчетом)	шт.		9000 р.
8	Свыше трех комнат (с выездом и техническим отчетом) от;	шт.		10000 р.
9	Испытание автоматических выключателей, 3-полюсный автомат свыше 1000 А	шт.		450 р.
10	Испытание автоматических выключателей, 3-полюсный автомат до 50 А	шт.		150 р.
11	Испытание автоматических выключателей, 1-полюсный автомат	шт.		90 р.
12	Проверка автоматических выключателей (2-полюсное УЗО)	шт.		120 р.
13	Проверка автоматических выключателей (4-полюсное УЗО)	шт.		180 р.
14	Замер полного сопротивления цепи «Фаза-нуль», 1 токоприемник	шт.		120 р.
15	Проверка наличия цепи между заземленными элементами установки и заземлителями (металлосвязь)	точка		35 р.
16	Проверка сопротивлений заземлителей и заземляющих устройств	точка		500 р.
17	Замер сопротивления изоляции мегаомметром 3 жил	линия		150 р.
18	Замер сопротивления изоляции мегаомметром 5 жил	линия		180 р.
19	Испытание повышенным напряжением кабельных линий после ремонта	линия		5000 р.
20	Испытание автоматических выключателей, 3-полюсный автомат до 200 А	шт.		180 р.
21	Испытание автоматических выключателей, 3-полюсный автомат до 1000 А	шт.		350 р.
22	Технический паспорт на заземлитель	шт.		10000 р.
23	Составление КП для госучреждений, от	шт.		500 р.

Итого:

руб

Нажимая кнопку заказать, вы соглашаетесь на обработку персональных данных.

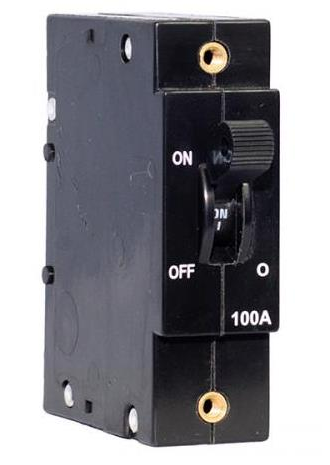

Автоматические выключатели CBI постоянного тока серии QDC

Автоматические выключатели CBI постоянного тока серии QDC

iQ Comfort — Умный дом, Автоматизация зданий, Энергосбережение.

(812) 997-18-30, (812) 740-12-78 [email protected]

Корзина 0 0 ₽

Вход / Регистрация

Сортировать —Сначала дешевыеСначала дорогие

На странице: 204080

Артикул: 3190530

Производитель: CBI

Под заказ

Артикул: 3191000

Производитель: CBI

Под заказ

Артикул: QYD18U206B0

Производитель: CBI

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 6A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U210B0

Производитель: CBI

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 10A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U216B0

Производитель: CBI

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 16A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U220B0

Производитель: CBI

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 20A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U225B0

Производитель: CBI

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 25A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U232B0

Производитель: CBI

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 32A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U201B0

Производитель: CBI

1030 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 1A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U202B0

Производитель: CBI

1030 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 2A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U203B0

Производитель: CBI

1030 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 3A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U204B0

Производитель: CBI

1030 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 4A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U240B0

Производитель: CBI

1170 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 40A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U250B0

Производитель: CBI

1170 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 50A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U260B0

Производитель: CBI

1170 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 60A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD18U263B0

Производитель: CBI

1170 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 13 mm, 63A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD28U2080B0Z

Производитель: CBI

2070 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 2×13 mm, 80A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD28U2100B0Z

Производитель: CBI

2070 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 2×13 mm, 100A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD38U2125B0Z

Производитель: CBI

3080 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 3×13 mm, 125A, Монтаж на DIN-рейку, серый цвет

Артикул: QYD38U2150B0Z

Производитель: CBI

3080 ₽

Под заказ

Автоматический выключатель CBI, серия Q, постоянный ток (DC), 3×13 mm, 150A, Монтаж на DIN-рейку, серый цвет

• << Первая
• < Предыдущая
• 1
• 2
• Следующая >
• Последняя >>

Каталог товаров

Фильтры

Производитель

CBI 21

Как работают автоматические выключатели постоянного тока?

Как следует из названия, автоматические выключатели постоянного тока (DC) защищают электрические устройства, работающие от постоянного тока. Существенное различие между постоянным током и переменным током заключается в том, что выходное напряжение постоянного тока является постоянным. Напротив, выходное напряжение переменного тока (AC) циклически повторяется несколько раз в секунду.

К автоматическим выключателям постоянного тока применяются те же принципы тепловой и магнитной защиты, что и к автоматическим выключателям переменного тока:

Тепловая защита отключает автоматический выключатель постоянного тока, когда электрический ток превышает номинальное значение. Нагрев биметаллических контактов расширяется и отключает автоматический выключатель в этом защитном механизме. Тепловая защита срабатывает быстрее, потому что ток выделяет больше тепла для расширения и размыкания электрического соединения, так как ток значителен. Тепловая защита автоматического выключателя постоянного тока защищает от тока перегрузки, который немного превышает типичный рабочий ток.

При наличии сильных токов короткого замыкания магнитная защита отключает автоматический выключатель постоянного тока, и реакция всегда мгновенная. Как и автоматические выключатели переменного тока, автоматические выключатели постоянного тока имеют номинальную отключающую способность, которая представляет собой наиболее значительный ток короткого замыкания, который может быть отключен. Тот факт, что отключаемый ток является постоянным для автоматических выключателей постоянного тока, означает, что автоматический выключатель должен разомкнуть электрический контакт дальше, чтобы прервать ток повреждения. Магнитная защита автоматического выключателя постоянного тока защищает от коротких замыканий и неисправностей гораздо более обширных, чем перегрузка.

На что обратить внимание при покупке автоматического выключателя переменного тока GYM9 DC-6KA 1P MCB Для PV

Поскольку механизм защиты от переменного и постоянного тока практически идентичен, конструкция определенных автоматических выключателей может работать с обоими. Тем не менее, важно дважды проверить, что текущий тип электропитания и автоматический выключатель идентичны. Если вы установите неправильный автоматический выключатель, вы не сможете должным образом защитить установку, и могут произойти электрические аварии!

Еще одним важным фактором, который следует учитывать, является номинальный ток электрического кабеля, соединяющего автоматический выключатель постоянного тока с защищаемым электрооборудованием. Кабель меньшего размера может перегреться, расплавить его изоляцию и вызвать электрическую неисправность, даже если вы правильно установите автоматический выключатель постоянного тока.

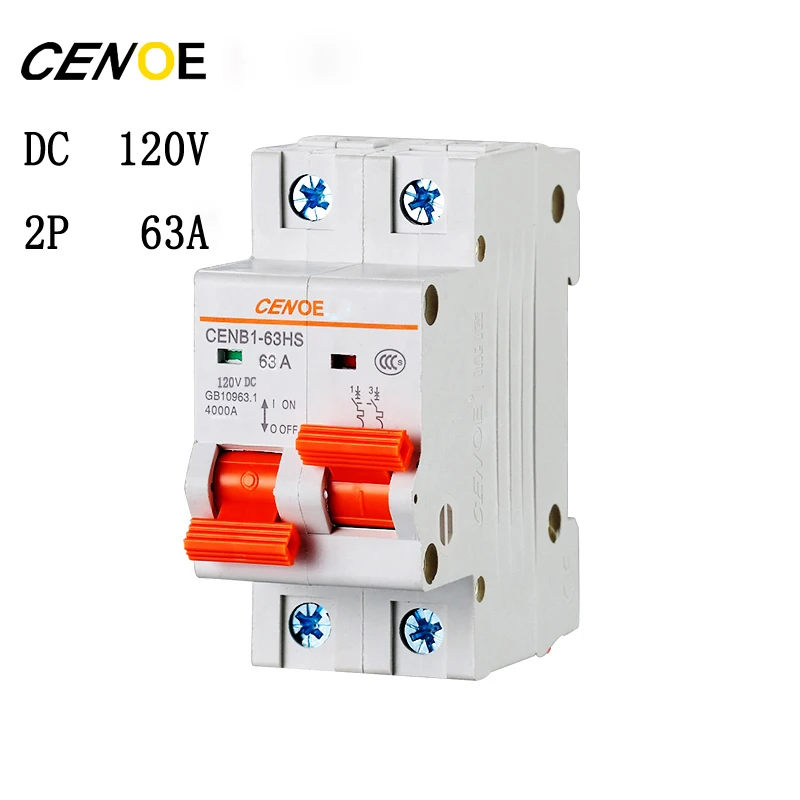

Автоматические выключатели постоянного тока доступны в миниатюрном исполнении и в литом корпусе, как и автоматические выключатели переменного тока.

Три типа миниатюрных автоматических выключателей:

• Автоматические выключатели типа B (срабатывает при превышении номинального тока в 3-5 раз).
• Тип C (отключается при 5-10-кратном номинальном токе).
• Тип D (срабатывает при превышении номинального тока в 10-20 раз).

Автоматические выключатели в литом корпусе часто бывают больше и имеют изменяемые уровни защиты.

Автоматический выключатель постоянного тока в фотоэлектрической системе   (PV)

Фотоэлектрические системы потенциально могут стать мощным механизмом возобновляемой энергии. Вы можете использовать одну или несколько солнечных батарей. Кроме того, вы можете использовать инвертор и другие электрические и механические компоненты для их объединения. С другой стороны, вы должны сохранять те же системы и поддерживать их любой ценой. Малейший сбой в любой функции может быстро перерасти в серьезную проблему для всей установки.

Таким образом, выключатели постоянного тока являются важными компонентами фотоэлектрической (PV) системы. Ниже подробно описана полная процедура его эксплуатации, проводки и мер предосторожности.

Как это работает в фотоэлектрической системе   (PV)?

Самый важный вопрос: как работают автоматические выключатели постоянного тока? Автоматические выключатели постоянного тока действуют так же, как автоматические выключатели переменного тока, с тепловой и магнитной защитой.

Когда электрический ток превышает номинальное значение, тепловая защита отключает выключатель. Биметаллический контакт нагревается и расширяется по мере того, как ток выделяет гораздо больше тепла. Тепловая защита может помочь в ситуациях перегрузки по току.

Магнитная защита в автоматических выключателях постоянного тока отключает выключатель при наличии большого тока короткого замыкания. Даже в самых крайних случаях автоматические выключатели постоянного тока могут отключать ток короткого замыкания. Магнитная защита жизненно важна для автоматических выключателей постоянного тока, поскольку она может предотвратить короткие замыкания и другие неисправности.

Почему автоматические выключатели постоянного тока важны для фотоэлектрических солнечных панелей?

Выключатели постоянного тока имеют решающее значение в системах солнечных фотоэлектрических (PV) панелей. Цепи для солнечных батарей являются дорогостоящим компонентом системы. В результате жизненно важно защитить их с помощью автоматического выключателя постоянного тока. Вы можете подключить Цепи панелей солнечной фотоэлектрической системы к распределительной коробке. Автоматический выключатель постоянного тока также защищает цепи и платы.

Он может преобразовывать солнечное излучение в постоянный ток с помощью фотоэлектрических солнечных панелей, а фотоэлектрические установки требуют использования автоматических выключателей постоянного тока. Даже незначительное несоответствие может стоить очень дорого. В случае с электромобилями вы можете использовать зарядные станции для электромобилей для подзарядки их аккумуляторов. Здесь технические специалисты настроили систему для работы с постоянным током. В результате в этих системах требуются автоматические выключатели постоянного тока, чтобы избежать каких-либо аварий. Поскольку они оба используют постоянный ток, фотоэлектрические солнечные панели и электромобили могут хорошо работать вместе. Также нет необходимости преобразовывать этот постоянный ток в переменный. Вы можете легко управлять автоматическими системами с автоматическими выключателями постоянного тока. Это происходит для того, чтобы они могли быстро реагировать.

Доступные продукты

GYM9 DC-6KA 3P MCB Для PV GYM9 DC-6KA 3P MCB Для PV

Этот автоматический выключатель постоянного тока лучше всего подходит для домов, которые могут использовать до 1000 В с номинальным током 63 A линия. Это может помочь в защите от перегрузки, короткого замыкания и нечастой работы. Он имеет функцию индикатора, прозрачную крышку и может адаптироваться к более широкому использованию.

GYM9 DC-6KA 4P MCB Для PV GYM9 DC-6KA 4P MCB Для PV

Этот продукт также может выдерживать напряжение до 1000 вольт при номинальном токе 63A. Он также обеспечивает достаточную защиту от коротких замыканий, перегрузок и нечастых операций. Вы можете использовать его в приложениях постоянного тока, таких как фотоэлектрические системы, связь и многое другое.

Хотя оба продукта идеально подходят для бытового использования, автоматический выключатель GYM9 DC-6KA 4P для фотоэлектрических модулей может работать с емкостью BCD, а GYM9 DC-6KA 3P MCB для фотоэлектрических систем также может работать с емкостью BCD. Кроме того, в 4P MCB четыре полюса, а в 3P всего три полюса. Это означает, что 4-контактный автоматический выключатель может выдерживать такой же ток, как и 3-контактный автоматический выключатель.

Заключение

Автоматические выключатели постоянного тока менее распространены, чем автоматические выключатели переменного тока, но они не менее важны, поскольку пользователи могут использовать их в домашнем хозяйстве и на предприятиях. Автоматические выключатели постоянного тока являются относительно новой технологией для домовладельцев, так как большинство бытовых устройств работают на переменном токе. Они играют важную роль в электрической защите дорогостоящих энергоэффективных технологий, таких как светодиодные лампы, фотоэлектрические солнечные панели и электромобили. Автоматические выключатели постоянного тока будут иметь более широкий рынок, поскольку эти технологии охватывают широкий круг потребителей. С другой стороны, автоматические выключатели постоянного тока — это хорошо зарекомендовавшая себя и известная технология в коммерческом мире. Они играют важную роль в защите высокоточного оборудования и дуговой сварки.

Когда электрическая система требует использования автоматических выключателей постоянного тока, обычно рекомендуется воспользоваться услугами опытных инженеров и техников, чтобы убедиться, что вы можете выбрать и установить правильный интеллектуальный выключатель .

Автоматические выключатели постоянного тока и переменного тока

При установке солнечных панелей вам необходимо убедиться, что у вас есть все необходимое вспомогательное оборудование. Помимо панелей, инверторов и стеллажей, есть несколько более мелких элементов, не менее важных для вашей установки, таких как автоматические выключатели переменного и постоянного тока.

Сегодня мы обсудим разницу между питанием постоянного и переменного тока и автоматическими выключателями, чтобы обеспечить максимально бесперебойную работу вашей солнечной панели.

В чем разница между питанием постоянного и переменного тока?

AC означает «переменный ток». Переменное напряжение меняет направление, изменяясь от положительного напряжения к отрицательному напряжению и обратно. Количество его изменений в секунду измеряется в герцах (Гц). В Соединенных Штатах мощность переменного тока составляет 60 Гц, поэтому она меняется 60 раз в секунду.

DC означает «постоянный ток», который не меняется. Напряжение постоянного тока всегда движется в одном направлении.

Солнечная панель вырабатывает энергию постоянного тока, но вашему дому нужна энергия переменного тока. Вот почему вам нужен инвертор или микроинвертор для преобразования постоянного тока в переменный.

Что такое автоматический выключатель?

Автоматические выключатели переменного и постоянного тока служат двум важным целям.

Во-первых, они обеспечивают защиту цепи. Если через цепь проходит слишком много ампер, автоматический выключатель сработает и прекратит подачу питания.

Во-вторых, автоматические выключатели представляют собой переключатель, который можно использовать для отключения цепи, изолируя ее от источника питания.

Автоматические выключатели бывают трех типов: тепловые, магнитные и термомагнитные.

Термовыключатели

Термовыключатели срабатывают от перегрева и предотвращают перегрузку цепи. Тепловая защита жизненно важна, потому что слишком много тепла может расплавить компоненты или вызвать пожар. Однако термовыключатели не срабатывают мгновенно.

Магнитные выключатели

Магнитные выключатели используют соленоид для размыкания цепи при протекании слишком большого тока. Эта магнитная защита мгновенно остановит протекание энергии по цепи, но не сработает из-за перегрева. Мгновенное размыкание имеет решающее значение при коротком замыкании, которое может быть чрезвычайно опасным даже за доли секунды.

Термомагнитные выключатели

Термомагнитные выключатели обеспечивают как тепловую защиту, так и мгновенную магнитную защиту.

Что такое прерыватель постоянного тока?

Автоматический выключатель в цепи постоянного тока специально разработан для отключения постоянного напряжения.

Как работает прерыватель постоянного тока?

При перегрузке цепи внутренние контакты прерывателя разъединяются, размыкая цепь. Когда контакты расходятся, внутри выключателя возникает дуга постоянного тока.

Поскольку напряжение постоянного тока постоянно течет в одном направлении, выключатель должен иметь способ гашения дуги. Эти меры по гашению дуги отделяют выключатель постоянного тока от выключателя переменного тока, поэтому очень важно использовать выключатели с номиналом постоянного тока для цепей постоянного тока.

Что такое выключатель переменного тока?

Автоматические выключатели переменного тока предназначены для защиты цепей переменного тока.

Как работает выключатель переменного тока?

Выключатель переменного тока также имеет внутренние контакты, которые разъединяются, размыкая цепь при протекании слишком большого тока. Но поскольку мощность переменного тока чередуется между положительным и отрицательным напряжением, в каждом цикле есть две точки, где напряжение равно нулю.

Когда контакты разъединяются и образуется дуга, дуга исчезает в течение 1/120 секунды. Таким образом, выключатели переменного тока не нуждаются в мерах по гашению дуги, которые имеют решающее значение для выключателей постоянного тока.

Важные соображения

При установке солнечных батарей важно знать, какие компоненты солнечной энергетической системы являются постоянными, а какие переменными. Это будет зависеть от оборудования, которое вы используете.

Тип инвертора

Если вы устанавливаете центральный (цепной) инвертор, все провода, соединяющие солнечные панели с инвертором, будут находиться под постоянным напряжением и должны быть защищены автоматическими выключателями постоянного тока.

Если вы устанавливаете микроинверторы, обратите внимание, что на проводах солнечной панели есть питание постоянного тока, но вы будете использовать автоматические выключатели с номиналом переменного тока для защиты всего остального.

Номинальные значения напряжения и тока

При выборе автоматических выключателей следует учитывать также номинальные значения напряжения и тока.

В солнечных батареях напряжения переменного тока являются стандартными, например, 120/240 для жилых помещений и 120/208 или 277/480 для коммерческих зданий. Напряжение постоянного тока может достигать 600 вольт в жилых помещениях и 1000 или 1500 вольт в коммерческих проектах.

Номинальные значения силы тока указаны на этикетках производителей, но важно понимать, что такие устройства, как автоматические выключатели, должны быть рассчитаны на 125 % ожидаемого тока в цепи.

Заключительное слово о автоматических выключателях постоянного и переменного тока

Как видите, правильный выбор автоматических выключателей для вашей солнечной системы так же важен, как и выбор любых других компонентов. Установка неправильного автоматического выключателя может привести к повреждению дорогостоящих компонентов или даже к пожару.

Чтобы получить лучший совет в процессе установки солнечной панели своими руками, обращайтесь к экспертам GoGreenSolar. Наши специалисты, сертифицированные NABCEP, готовы помочь вам с любыми вопросами, касающимися автоматических выключателей или всей вашей установки.

Выберите GoGreenSolar для изготовления комплекта солнечных панелей своими руками. Требуется комплексная техническая поддержка по номерам и ! Свяжитесь с нами сегодня.

Высоковольные автомагистрали DC-Общество Power and Energy Society

• Home
• Технические мероприятия
• Trending Technologies
• Высокие вырывы DC DCSICE

HVDC. возобновляемые генерирующие ресурсы через двухточечные, многотерминальные сети и сети HVDC благодаря преимуществам, присущим технологии VSC. Кроме того, технология постоянного тока развивается для применения в системах распределения, которые внедряются либо путем преобразования существующей системы распределения переменного тока в систему постоянного тока, либо в новую систему распределения постоянного тока. Как развитие HVDC в передающих, так и распределительных сетях требует использования выключателей HVDC, чтобы обеспечить быстрое прерывание неисправности постоянного тока для обеспечения стабильной и надежной работы систем.

Технологии выключателей постоянного тока высокого напряжения совершенствуются, и различные типы выключателей постоянного тока, включая механические, полупроводниковые или гибридные, были исследованы, спроектированы и введены в эксплуатацию. Основная проблема, с которой сталкиваются исследователи и инженеры, заключается в том, что не существует никаких международных стандартов на высоковольтные выключатели постоянного тока. Рейтинги и требования к тестированию в первую очередь выбираются и определяются на основе необходимости индивидуальных исследований и применения.

Комитет по распределительным устройствам IEEE прилагает усилия для предоставления последних разработок в области выключателей постоянного тока высокого напряжения, а также создания рабочей группы для разработки стандарта на выключатели постоянного тока высокого напряжения, который лучше всего подходит для клиентов в Северной Америке. Это также поможет принять и/или согласовать с IEC в ближайшем будущем.

---

IEEE PES Webinars/Tutorials/Training

Switching in DC Systems

DC switching tutorial at IEEE switchgear committee 2018 spring meeting: April 2018
Speakers: Rene Smeets and Joanne Hu


В этом учебном пособии представлен обзор разработки системы HVDC, топологий, соответствующих функций переключения, различных неисправностей в системе HVDC, требований к прерыванию тока короткого замыкания, разработки автоматических выключателей HVDC, практических установок и опыта тестирования автоматических выключателей HVDC.


View Now

---

Circuit Breakers for High Voltage DC Networks

IEEE-PES Webinar: November 2019
Speaker: Dragan Jovcic

DC Circuit Breakers will be key components в будущих сетях передачи постоянного тока. На рынок были представлены в основном два семейства выключателей постоянного тока: механические выключатели постоянного тока и гибридные выключатели постоянного тока. На вебинаре будут обсуждаться технические характеристики каждого из этих операционных выключателей постоянного тока.


Просмотреть сейчас

---

Публикации IEEE PES

Журнал Electrification — Том 1: Выпуск 1: Инновации в области искрообразования

Автоматические выключатели постоянного тока обеспечивают защиту систем постоянного тока. В системах HVdc доступны два типа автоматических выключателей. Первый тип, электромеханические выключатели, доступны до 500 кВ и 5 кА; второй тип, твердотельные автоматические выключатели на основе тиристора с коммутацией затвора (IGCT) или биполярного транзистора с изолированным затвором (IGBT), имеют типичные номинальные значения 4 кВ и 2 кА.

Твердотельные выключатели постоянного тока также используются в низковольтных системах постоянного тока, например, в судовых энергосистемах. В первом выпуске журнала IEEE Electrification Magazine (2013 г., том 1, № 1) «Твердотельная защита на борту корабля: обзор и применение» Рича Шмерды; Роб Кузнер; Родни Кларк; Дэн Новак; Стив Бунзел представляет обзор современного искусства защиты низковольтных (НН) систем распределения электроэнергии постоянного тока с использованием полупроводниковых автоматических выключателей постоянного тока. Номинальные параметры автоматических выключателей составляют 1000 В, 1000 А для выключателей на основе IGCT и 1000 В, 1800 А для выключателей на основе IGBT.

---

Журнал Electrification – Том 4: Выпуск 2: Имеет ли смысл распределение постоянного тока?

В выпуске за июнь 2016 г. на тему «Имеет ли смысл распределение постоянного тока» есть две статьи в выпуске за июнь 2016 г., относящиеся к автоматическим выключателям постоянного тока.

1. Защита микросети постоянного тока: использование полупроводникового автоматического выключателя со связанной индуктивностью Атифа Максуда и Кейта Корзина
Сверхбыстродействующие твердотельные автоматические выключатели
2. : защита микросетей переменного и постоянного тока на основе преобразователей от короткого замыкания [лидеры технологий], З. Джон Шен

Обе статьи посвящены технологиям повышения быстродействия автоматических выключателей для систем низкого напряжения постоянного тока на 400 В.

---

Многочисленные статьи из журнала IEEE Power and Energy Magazine и журнала Electrification более подробно рассматривают тему устойчивости сети. Эти статьи включают:

• «Применение автоматических выключателей для высоковольтной сети постоянного тока»
  Драган Йовчич; Гуанфу Тан; Хуэй Панг, Журнал IEEE Power and Energy, том: 17, выпуск: 3, 2019 г.
• «Подстанции для будущих сетей HVDC: оборудование и конфигурации для подключения элементов сети HVDC»
  Дирк Ван Хертем, Виллем Летерм, Герайнт Чаффи, Мудар Абедраббо, Миан Ван, Фирью Зерихун; Майк Барнс, журнал IEEE Power and Energy, том: 17, выпуск 4, 2019 г.
• «Автоматические выключатели постоянного тока высокого напряжения: обзор, определяющий потребности в будущих исследованиях»
  Кристиан М. Франк, IEEE TRANSACTIONS ON POWER DELIVERY, VOL. 26, НЕТ. 2, АПРЕЛЬ 2011.
• «Автоматические выключатели постоянного тока высокого напряжения — обзор»
  Майк Барнс, Дамиан Серхио Вилчис-Родригес, Роджер Шаттлворт, Оливер Цвиковски и Александр С. Смит, IEEE Access, ноябрь 2020 г.
• «Проектирование защиты высоковольтных сетей постоянного тока: стратегии устранения неисправностей и алгоритмы защиты»
  Виллем Летерме; Илка Ян; Филипп Раффинг; Камран Шарифабади; Дирк Ван Хертем Журнал IEEE Power and Energy Год: 2019 | Том: 17, Выпуск: 3

---

Родственные разработки других международных организаций: IEC/CIGRE

• IEC WG 64 62271-313 — Высоковольтные распределительные устройства и аппаратура управления — Часть 313: Автоматические выключатели постоянного тока
• CIGRE Техническая брошюра 533 — ТЭО сети HVDC, январь 2013 г.
• CIGRE Техническая брошюра 713 — Проектирование сетей постоянного тока высокого напряжения для обеспечения оптимальной надежности и доступности, 2017 г.
• CIGRE Техническая брошюра 683 — Технические требования и спецификации современного коммутационного оборудования HVDC, апрель 2017 г.


---

Комитеты по интересам и способы участия:

• Чтобы узнать больше и принять участие, посетите веб-сайт подкомитета HVCB Комитета IEEE PES по распределительным устройствам здесь.
Рабочие группы CB HVDC
• дважды в год проводят собрания WG совместно с заседаниями Комитета по распределительному устройству IEEE. Следующее собрание запланировано на собрание IEEE SG осенью 2021 года. Если вы заинтересованы в деятельности рабочей группы и разработке стандартов, приглашаем вас присоединиться к рабочей группе. Дополнительную информацию о будущих встречах можно найти по адресу https://www.ewh.ieee.org/soc/pes/switchgear/meetings/meetings.html 9.0028

---

Сортировать поСпонсорыСоспонсорыТехнически соспонсорыТехнические комитетыОбразование

• Совместно спонсируемый Североамериканский симпозиум по энергетике 2022 г. (NAPS) ( 56150 )
• Совместно спонсируемый 54-й Североамериканский энергетический симпозиум (NAPS)
• Технические комитеты Осенняя встреча IEEE PES Switchgear 2022 г.
• Спонсируется 2022 IEEE PES Innovataive Smart Grid Technologies Europe (ISGT Europe 2022)

Посмотреть полный календарь

• Дом
• Карта сайта
• Связаться с IEEE PES
• Доступность
• Политика недискриминации
• Отчетность по этике IEEE
• Политика конфиденциальности IEEE
• Условия

IEEE Power and Energy Society Миссия IEEE Power & Energy Society состоит в том, чтобы быть ведущим поставщиком научной и инженерной информации в области электроэнергетики и энергетики на благо общества и предпочтительным источником профессионального развития для своих членов.
