Сделаем простой AVR микроконтроллер
Меня часто спрашивают: «Чем отличается микроконтроллер от ПЛИС?» Ну что тут можно ответить? Это как бы разные вещи… Микропроцессор последовательно выполняет команды, описанные в его программе. Работа ПЛИС в конечном счете определяется принципиальной электрической схемой, реализованной внутри чипа. Архитектура микроконтроллера, то есть тип процессора, количество портов ввода вывода, интерфейсы, определяется производителем. Микросхема микроконтроллера изготовлена на заводе и изменить ее нельзя. Можно только написать программу, которую он будет исполнять. ПЛИС — это свобода для творчества. Архитектура реализуемого устройства может быть почти любая, лишь бы поместилась вся логика в чип. В ПЛИС можно, например, попробовать реализовать даже и микроконтроллер! Попробуем?
Один из самых распространенных микроконтроллеров — это 8-ми разрядные RISС процессоры семейства AVR компании Atmel. В этой статье я расскажу как реализовать «почти» совместимый с AVR микроконтроллер внутри нашей ПЛИС на плате
Прежде, чем начинать делать свою реализацию микроконтроллера, конечно, следует изучить внутренности контроллера AVR. Нужно как минимум знать систему команд микропроцессора AVR. На нашем сайте можно скачать его описание:
Система команд микроконтроллера AVR ( 703303 bytes )
Мы не будем ставить себе целью полностью повторить поведение чипа Atmel, мы хотим сделать наш микропроцессор лишь частично совместимым. Полностью повторить можно, но нужна ПЛИС гораздо большего объема. У нас на плате Марсоход стоит CPLD EPM240T100C5, значит у нас есть всего-навсего 240 триггеров и логических элементов.Кроме триггеров и логики в нашей ПЛИС имеется последовательная флеш память UFM объемом 512 слов по 16 бит. В этой флеш памяти мы будем хранить программу микроконтроллера. Удобно, что слова, хранимые во флеш, имеют разрядность 16. Все команды процессора AVR также шестнадцатиразрядные. Кое-что про UFM мы уже писали на нашем сайте. У нас был проект для ПЛИС платы
«Оперативной памяти» в нашей ПЛИС нет. Ну значит не будет памяти у нашего микроконтроллера, жаль но это нас не остановит.
Мы реализуем только 7 регистров: r16-r22:
- Первые 4 регистра r16…r19 — это просто регистры.
- Регистр r20 — это тоже обычный регистр, только его биты мы подключим к 8-ми светодиодам платы
- Регистр r21 — это тоже обычный регистр, но его биты мы подключим к выводам управления шаговых двигателей на плате Марсоход.
- Регистр r22 — только для чтения. К нему подключены входы от 4-х кнопочек платы Марсоход.
Схема нашего микроконтроллера создана в среде Altera QuartusII и выглядит вот так (нажмите на картинку, чтобы увеличить):

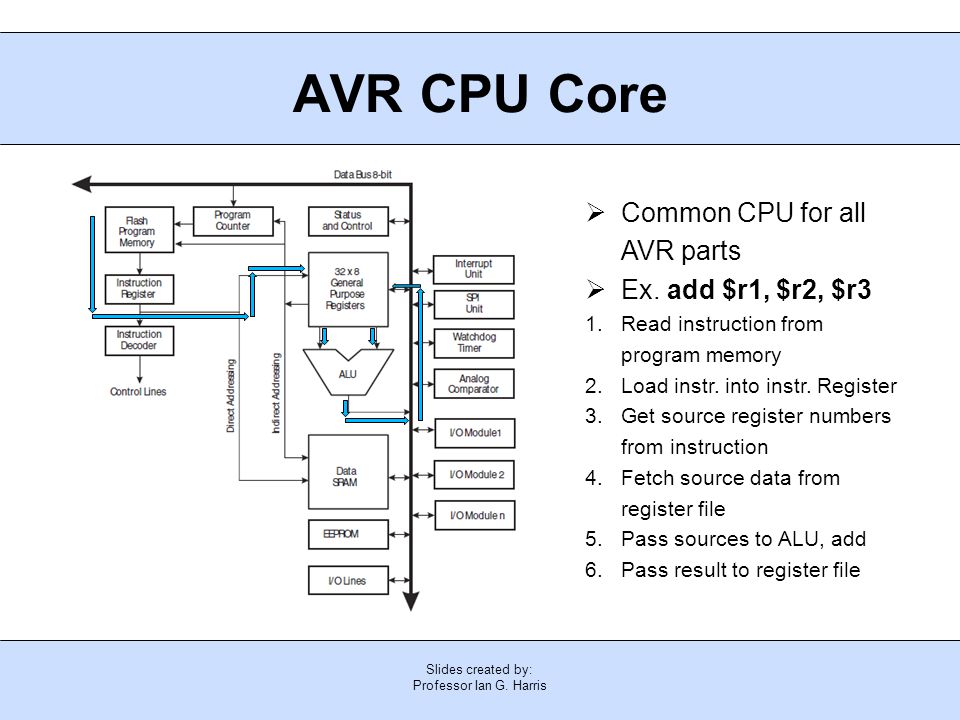

Наш микроконтроллер работает по простому алгоритму:
- Считывает из флеш памяти UFM очередную команду.
- Декодирует команду и выбирает для нее нужные операнды из регистров или непосредственно из кода команды.
- Выполняет команду в арифметико-логическом устройстве.
- Запоминает результат исполнения команды в регистре приемнике, определяемом командой.
- Переходит к исполнению следующей команды.
У нас сейчас нет цели сделать высокопроизводительный микроконтроллер, мы не будем делать конвейерную обработку данных. Это объясняется тем, что команды из флеш памяти чипа мы можем считывать только в последовательном формате, то есть на чтение одной команды нужно как минимум 16 тактов.
Ход выполнения программы может изменяться в зависимости от результата исполнения команд. Специальные команды переходов позволяют переходить к нужной операции в нужных условиях.
Перечислим команды микроконтроллера AVR, которые мы собираемся реализовать:
ADD 0000 11rd dddd rrrr
SUB 0001 10rd dddd rrrr
AND 0010 00rd dddd rrrr
EOR 0010 01rd dddd rrrr
OR 0010 10rd dddd rrrr
MOV 0010 11rd dddd rrrr
CP 0001 01rd dddd rrrr
LSR 1001 010d dddd 0110
SUBI 0101 KKKK dddd KKKK
ANDI 0111 KKKK dddd KKKK
CPI 0011 KKKK dddd KKKK
LDI 1110 KKKK dddd KKKK
BREQ 1111 00kk kkkk k001
BRNE 1111 01kk kkkk k001
BRCS 1111 00kk kkkk k000
BRCC 1111 01kk kkkk k000
Слева написаны названия команд, а справа — их бинарное представление (кодирование). Так буква «r» обозначает регистр источник, буква «d» — регистр приемник, «K» — это непосредственно операнд.
Конечно — это только малая часть от «настоящей системы команд», но уже и эти команды позволять писать вполне работающие программы.
Флаг «Z» устанавливается, если результат АЛУ это ноль. Если результат из АЛУ не нулевой, то флаг «Z» сбрасывается. Флаг «C» устанавливается при возникновении переноса в арифметических операциях ADD и SUB/SUBI или сравнения CP/CPI. Флаги влияют на исполнение команд условных переходов: флаг «Z» влияет на BREQ, BRNE, а флаг «C» влияет на BRCS, BRCC.
Вообще всеь проект мы уже реализовали и его можно взять здесь:
Ядро микропроцессора Atmel AVR ( 109584 bytes )
.Исходный текст нашего ядра AVR написан на языке Verilog и его можно посмотреть здесь.
Создаем проект в AVRStudio4 и пишем простую программу. Программа будет моргать светодиодом на плате Марсоход и опрашивать состояние нажатых кнопочек. Если нажать одну кнопочку, то моргающий светодиод «побежит» в одну сторону, а если нажать другую кнопочку, то светодиод «побежит» в другую сторону. Вот исходный текст на ассемблере для нашего примера:
.include «1200def.inc»
.device AT90S1200
.cseg
.org 0
start:
;initial one bit in register
ldi r16,$80
rd_port:
;read port (key status)
mov r17,r22
cpi r17,$0f
;go and blink one LED if no key pressed
breq do_xor
cpi r17,$0e
;go and right shift LEDs if key[0] pressed
breq do_rshift
cpi r17,$0d
;go and left shift LEDs if key[1] pressed
breq do_lshift
;jump to read keys
or r16,r16
brne rd_port
do_rshift:
cpi r16,1
breq set80
lsr r16
mov r20,r16
brne pause
set80:
ldi r16,$80
mov r20,r16
or r16,r16
brne pause
do_lshift:
cpi r16,$80
breq set1
lsl r16
mov r20,r16
brne pause
set1:
ldi r16,$01
mov r20,r16
or r16,r16
brne pause
do_xor:
eor r20,r16
pause:
ldi r18,$10
cycle2:
ldi r19,$FF
cycle1:
or r19,r19
or r19,r19
subi r19,1
brne cycle1
subi r18,1
brne cycle2
or r16,r16
brne rd_port
Видите? Чтение состояния кнопочек — это чтение из регистра r22.
Настройте AVRStudio так, что бы выходной формат был «Generic». Это в свойствах проекта, «Assembler Options», настройка «Hex Output Format».
После компиляции программы получается вот такой текстовый файл с кодами программы:
000000:e800
000001:2f16
000002:301f
000003:f0c1
000004:301e
000005:f021
000006:301d
000007:f059
000008:2b00
000009:f7b9
00000a:3001
00000b:f019
00000c:9506
00000d:2f40
00000e:f471
00000f:e800
000010:2f40
000011:2b00
000012:f451
000013:3800
000014:f019
000015:0f00
000016:2f40
000018:e001
000019:2f40
00001a:2b00
00001b:f409
00001c:2740
00001d:e120
00001e:ef3f
00001f:2b33
000020:2b33
000021:5031
000022:f7e1
000023:5021
000024:f7c9
000025:2b00
000026:f6d1
Этот файл нам почти подходит для QuartusII. В нашем проекте для ПЛИС есть файл avr_prog. mif (Memory Initialization File), куда мы и вставляем полученный из AVRStudio код (только нужно добавить точку с запятой в конце каждой строки). Таким образом, после компиляции QuartusII эти коды попадут во флеш UFM нашей ПЛИС.
Теперь можно компилировать и пробовать наш проект в плате Марсоход. Вот видеоролик, демонстрирующий работоспособность нашего процессора:
youtube.com/embed/zABN8733wlY?rel=0&autoplay=1> <img src=https://img.youtube.com/vi/zABN8733wlY/hqdefault.jpg>▶</a>»>Все работает так как и задумывалось!
Обратите внимание, что после компиляции, весь проект занимает только 205 логических элемента из 240 имеющихся в нашей ПЛИС. Это значит, что наш микроконтроллер можно и дальше усложнять или добавить какую-то новую логику. Так что проект может быть полезен для создания Ваших устройств.
[Информация] AVR микроконтроллер и STM32 отличается, AVR однокристальных дополнительные навыки
Перепечатано из: http://www.dzsc.com/data/2016-10-13/110797.html
Развитие одного микроконтроллера чип довольно быстро, и в настоящее время различные производители также со скоростью, памяти и функции, которая является весьма конкурентоспособным, и возникла в большом количестве производителей с представительными микроконтроллеров: Atmel, Ti, ST, Microchip , ARM … внутренний макрос кристалл НТС микроконтроллер также полная точка. Самый первый новичок должны выяснить разницу между ними, мастер АРН однокристальные дополнительные навыки, чтобы лучше дизайн продукта.
1: AVR микроконтроллер и STM32 различения — «STM32 одного введения чипа
Серии STM32 однокристальный микрокомпьютер, друзья в отрасли, друзья в отрасли знают, что это серия supercodes рентабельного, должно быть не одной, функции и полномочия. Он основан на ядре ARM Cortex-M специально разработанной специально разработанной для обеспечения высокой производительности, низкой стоимости, низким потреблением электроэнергии, и имеет первый класс периферийное: 1 мкс двойной 12-битный АЦП, 4 Мбит / второй UART, 18 Magazim / второй SPI и т.д., есть также хорошие показатели энергопотребления и интеграции, конечно, потребляемая мощность MSP430 немного уступает, но это не влияет на инженеров своего тепла, благодаря своей простой конструкции и простой в использовании инструменты, он известен в промышленности в промышленности . .. власть в основном за счет:
Функции:
1. Ядерный: ARM32-битный Cortex-M3CPU, максимальная рабочая частота 72МГц, 1.25DMIPS / МГц, за один цикл умножения и деления аппаратных средств
2. Память: 32-512KB из флэш-памяти на чипе. 6-64KB из памяти SRAM
3 Часы, сброс и управление питанием: 2.0-3.6V питания и напряжение возбуждения интерфейсов ввода / вывода. ПОР, НДР, и программируемый детектор напряжения (PVD). 4-16 МГц кристалла. Колебательный контур 8MHz RC регулируется до завода построен. Внутренняя 40 кГц RC колебательный контур. ФАПЧ используется для тактовой частоты процессора. 32кГц кристалл с калибровкой RTC
4, режим отладки: Последовательный отладки (ДСО) и интерфейсы JTAG. До 112 быстрых портов ввода / вывода, до 11 таймеров, до 13 интерфейсов связи
Используйте наиболее используемые устройства: STM32F103 серии, STM32 серии L1, серия STM32W
2: AVR микроконтроллер и STM32 различая — введение микроконтроллеров AVR

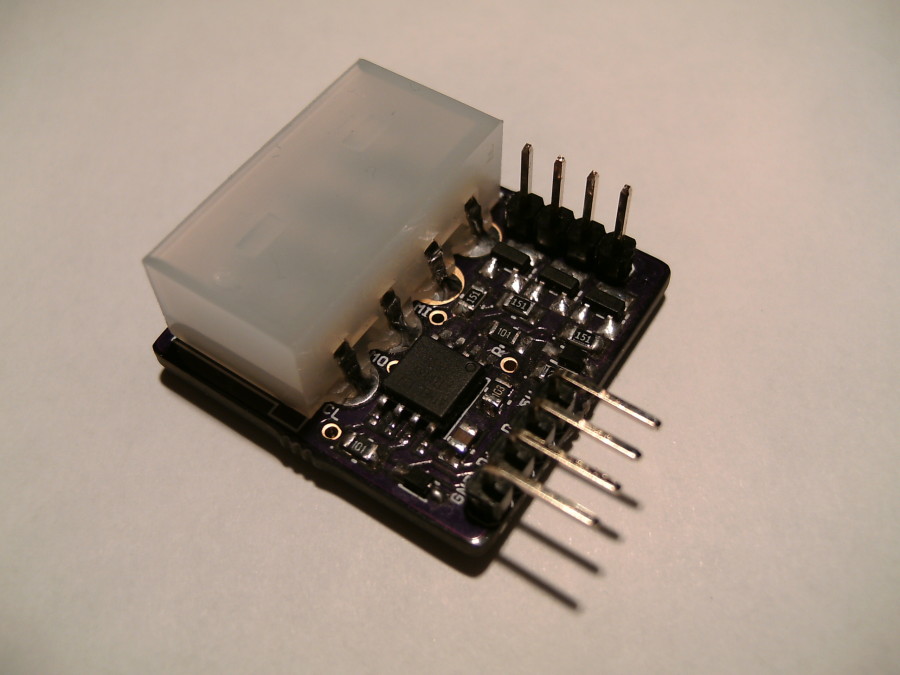

AVR микроконтроллер является более новым однокристальный микрокомпьютер запущен в ATMEL, который имеет значительную особенность высокой производительности, высокая скорость, низкое энергопотребление. Отменяется машинный цикл, с такт как цикл команд, и выполняет задание проточной воды. Инструкция AVR микроконтроллера в единицах, а большинство инструкций одиночные инструкции цикла. Один цикл может быть реализована либо эта функция инструкции при заполнении чтения следующей инструкции. Обычно тактовая частота составляет от 4 до 8 МГц, поэтому самое короткое время выполнения команд составляет от 250 до 125 нс. AVR одна микросхема может быть сравнительный однокристальный микрокомпьютер, основные черты:
Функции:
1. серия AVR не имеет структуру, похожую на аккумулятор А, который является в основном через R16 до R31 регистров для реализации функции. В AVR, нет указателя данных DPTR, как 51 серии, но завершаются X (состоящий из R26, R27), Y (состоящие из R28, R29), Z (состоящие из R30, R31) трех 16-битовых регистров. функция указателя данных (эквивалент трех наборов DPTR), а также может работать после того, как приращение или первого сокращение, а все логические операции должны быть выполнены в в серии 51 и AVR может быть два Существует регистр между регистрами , экономя заднюю часть и обратно в а, что лучше, чем 51 серии.
выделенный регистр 2. AVR сосредоточен в 00 \ 3F интервалов адресов, и нет необходимости выполнять выбор dilactors как PIC, которая проста в использовании, чем ПОС. Адрес интервал ОЗУ AVR в чипе-\ 00df (AT90S2313) и 0060 \ 025F (AT90S8515, AT90S8535), который занимает адрес пространства данных, который используется только для хранения данных, как правило, не имеет общее назначение функция регистра. Когда программа сложна, общий регистр R0 ~ R31 не хватает, а серия 51 больше, чем 128 (в 4 раза AVR), который не имеет этого чувства при программировании.
3. контактный AVR ввода / вывода похожи на ПОС, который также использует регистр направления для управления ввода или вывода, в котором выходной ток высокого уровня составляет около 10 мА, а ток низкого уровня всасывания 20 мА. Несмотря на то, что это не так хорошо, как ПИК, она по-прежнему отлично, чем серии 51 …
недостаток:
1. Да, нет никакой операции бит, все управление и суда соответствующего бита регистра в виде байта.
2. C языка и 51 языка C имеют большое значение, что делает друг от начала обучения 51 одинарных микрокомпьютеров чипа.
3. Общий регистр имеет в общей сложности 32 (R0 ~ R31), и первые 16 регистров (R0 ~ R15) не могут быть непосредственно связаны с непосредственным числом немедленного, так что универсальность уменьшилась. В серии 51, все его регистры общего назначения (адрес 00 \ 7FH) может быть решено с немедленным числом, очевидно, лучше, чем первая.
Используйте большинство устройств: atuc64l3u, atxmega64a1u, AT90S8515
Каждый MCU имеет свои преимущества и недостатки по сравнению с другими 8-битными микроконтроллерами, крупнейшей особенностью AVR 8-разрядный микроконтроллером есть.:
● структура Гарварда, с оперативной способностью высокоскоростной 1MIPS / МГц;
● Ультра функция сокращенным набором команд (RISC), общего назначения, рабочие регистры 32, имеющие преодолеть узкое место в качестве одного ACC 8051 MCU обработки результата;
● регистровый файл быстрого доступа, инструкция однотактный, значительно улучшая целевой размер кода, эффективность, очень большую часть типа FLASH, особенно подходящий для разработки языка высокого уровня;
● Когда PIC в качестве выхода HI / же низкого уровня, 40 мА выхода (один выход) может быть установлен на вход с высоким содержанием трубного сопротивления в качестве ввода ввода или подтягивающего резистора, содержащий возможности тока тока до 20 мА;
● множество частот в пределах интегральной схемы RC генератора, сброс мощности автоматически, сторожевой, задержка запуска и другие функции, периферийная схема является более простой, более стабильным и надежной система;
● наиболее обильны АРН чип ресурсов: с E2PROM, PWM, RTC, SPI, UART, TWI, ISP, AD, аналоговый компаратор, WDT и тому подобное;
● В дополнение к большинству функций AVR ISP, там функция IAP, легко обновление или уничтожение вашего приложения.
● экономически эффективно.
Три: микроконтроллер AVR и микроконтроллер STM32 разница -avr типичной цепи приложений
микроконтроллеров AVR наиболее часто используются два вида напряжений 5В и 3.3В. Эта линия переключатель на два напряжения и светодиодной индикацией двух цветов (зеленый свет, когда 5V, 3.3V, когда красный). JP3 входное напряжение 7.5V-9В.
Последовательная Circuit Design
Последовательный порт с использованием чипа MAX232.
Перемычка JMP2-1, последовательный порт, когда он не используется, разъединение, чтобы предотвратить помехи последовательной цепи порта ввода-вывода.
R2out непрямого строка VCC и резистор R2 и светоизлучающий диод LED1, в частности, указано, только тогда, когда диод описывается последовательной флэш-памяти только на работе, непосредственно связаны, и это также может представлять собой светоизлучающий диод света.
фильтр схема преобразования А.Д.

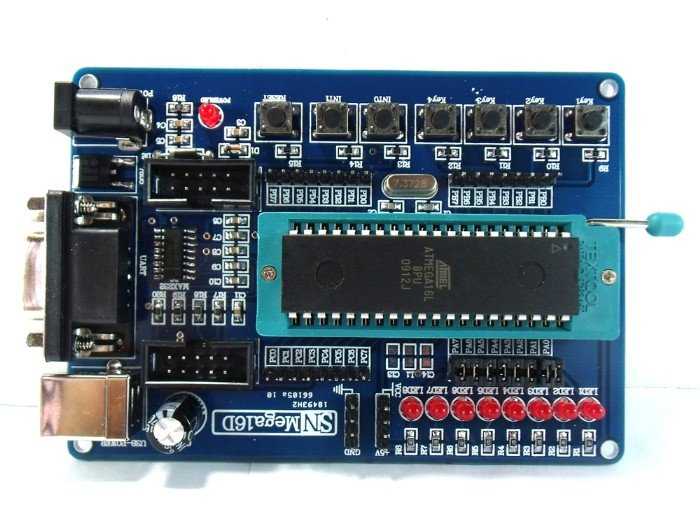

Чтобы уменьшить преобразование AD мощности помех, чип Mega16 имеет независимую рекламу питания. Официальные документы по строке VCC рекомендует 10uH индуктор (L1), а затем взять 0.1uF конденсатор на землю (C3).
Mega16 2.56V со стандартным опорным напряжением. Это может быть входным эталонным напряжением снаружи, например, использование TL431 ($ 0,0625) вне источника опорного напряжения. Тем не менее, общее применение для использования собственного внутреннего контрольного напряжения достаточно. Традиционно AREF вывод подключен к 0.1uF конденсатора к земле (C4).
Схема генератора Кристалл
Mega16 имеет встроенную схему генератора RC может быть получен 1М, 2М, частота колебаний 4M, 8M из. Но, в конце концов, встроенный RC генератор, в некоторых применений с высокими требованиями, например, к RS232 ($ 780,5000) требует более точной скорости передачи данных связи, рекомендуется использовать внешнюю схему кварцевого генератора.
Ранние 90S серии, оба конца кристалла затем потребуется около 22pF емкости. Когда мега-серия практического использования, она не принимает двух небольших конденсаторов. Но для того, чтобы стандартизировать линию, мы рекомендуем подключить.
Четыре: микроконтроллер и микроконтроллер введение разница STM32 -pic
ПИК микроконтроллер семья Microchip Company (Microship) продукты, разделяется на три уровня, а именно базовый, средний, продвинутый, доля рынка является одним из наиболее быстро растущих однокристальных, CPU , используя структуру RISC, 33, 35, соответственно,, инструкция 58 , является сокращенным набором команд, при использовании Harvard архитектуры двойной шины, скорость бега, которая позволяет доступ к памяти программ доступа и параллельной обработки памяти данных, такой структуре трубопровода команд, полный цикл в двух участках во- первых, исполнять инструкции, и второй выборки следующей инструкции из памяти программы, так что в целом это , кажется , только один цикл за одну команду, которая также является одной из причин эксплуатации высокой эффективности, в дополнение к пОС микроконтроллера становится очень горячим момент SCM ограничивается следующими характеристиками:
Характерная черта
1. имеющий низкое напряжение, низкое энергопотребление, способность вождения. Порт ПИК MCU ввода / вывода является двунаправленным, который комплементарный выходной цепи двухтактный является выходной цепи КМОП. PIN-код ввода / вывода добавляет реестр направления для настройки состояния ввода или вывода для решения состояния штифта ввода-вывода серии 51 в качестве ввода и вывода.
2. Когда бит установлен в 1, в качестве входного сигнала, а также независимо от формы максимума или минимума штифта, состояние высокого импеданса показало снаружи, бит 0 устанавливается, когда состояние выхода, независимо от того, какого уровня ног, показало низкое состояние импеданса, значительная способность вождения, низкий ток 25 мА всасывания, высокой выходной ток до 20 мА. Это большое преимущество относительно 51 серии.
3. Он может напрямую привести к цифровому дисплею и простую цепи внешней цепи. Его A / D 10, которые могут удовлетворить требованиям к точности. Есть онлайн отладки и функции программирования (ISP).
Неадекватный
Его специальный регистр (СФР) 51, которые не так сосредоточены в фиксированном диапазоне адресов (80 ~ FFH), но диспергируют в четыре диапазона адресов. Только пять специализированных регистров PCL, STATUS, FSR, PCLATH, INTCON также появляются в банке четыре памяти, но в процессе программирования, и в конечном счете, чтобы иметь дело с регистрами специального назначения, неоднократно выбрать соответствующий банк памяти, то есть, статус регистре STATUS Это бит 6 (RP1) и бит 5 (RP0) устанавливается или сбрасывается. Передачи и логические операции данных имеют по существу через рабочий регистр W (эквивалентное последовательное аккумулятора 51 А) выполняется, и 51 также могут быть переданы непосредственно друг с другом через регистр, таким образом ПИК узкие микроконтроллер , чем 51 хуже, этот друг в программировании полностью понять Отказ
Большинство используемых устройств PIC16F873, PIC16F877
5: AVR микроконтроллер и STM32 отличается — STM32 и PIC, AVR микроконтроллер анализ Сравнение
В следующей таблице сравнивается три серии microcontrolles из AVR, PIC и STM32, и объекты, выберите каждую серию из 64 футовых пакетов, где mega128 и PIC18F6680 являются их сериями высокого класса чипов. Как видно из таблицы, есть ли у STM32 очень большое преимущество в скорости обработки, периферийное устройство по-прежнему, только не в состоянии, что STM32 временно не интегрирована внутренняя EEPROM, но вы можете использовать функцию Флэша IAP для замены, надежности Она должна быть выше.
С точки зрения программирования C язык, архитектура ПИК является самым неподходящим, и программное обеспечение сборник не может быть по сравнению с GCC, Keilc.
С точки зрения анти-помех, в основном, связаны с уровнем разработчиков, но должен сказать, однокристальный противоинтерференционное сильный, что слабый, на самом деле, стандарт отличается, результаты разные. Широко распространено мнение о том, что анти-интерференция ПОС является очень сильной, но это серия C, и теперь есть много различий в интегрированной внутренней Flash, особенно для раннего завода. AVR серии однокристальный микрокомпьютер, как правило, считается относительно бедным, и некоторые люди перечислили форму, которая использует методы испытаний Японии. Результатом является то, что AVR находится в конце концов, на самом деле, нет никаких проблем с общего применения , STM32 производится известным ST, которое было совершено в разработке и производстве чипов управления двигателем, и это отлично. Я думаю, что нет никаких проблем с анти-помех, по крайней мере два отличия.
Шесть: AVR микроконтроллеры и STM32 отличают советы
Различные microcontrolles имеют свои преимущества и недостатки, и должны быть выбраны по мере необходимости. Выбор принципов микроконтроллера следующим образом:
1. Основные параметры одного чипа микрокомпьютер, такие как скорость, емкость памяти программы, количество контактов ввода / вывода
2. Усовершенствование однокристального микрокомпьютера, такие как сторожевой, двойной указатель, двойной последовательный порт, RTC (часы реального времени), EEPROM, RAM, расширенный CAN, интерфейс I2C, интерфейс SPI, интерфейс USB.
3. Вспышка и ОТП (однократно программируемой) предпочтительно мигать.
4. Пакет IP (Double List), PLCC (PLCC имеет соответствующий разъем) или patterner. DIP-пакеты могут быть удобны при выполнении экспериментов.
5. Диапазон температур Рабочих, промышленный класс или коммерческие машины. Если вы разрабатываете на открытом воздухе продукты, вы должны использовать промышленный сорт.
6. Потребляемая мощность, например, конструкция параллельного порта зашифрованных собак, сигнальная линия берет на себя ответственность обеспечить только несколько MA, потому что ПИК из-за низкое потребление энергии, а затем MSP430 тоже хорошо.
7. Рабочий диапазон напряжения. Например, дизайн пульта дистанционного управления телевизора, 2 rowless батареи, по крайней мере, быть в состоянии работать в 1.8-3.6V напряжения.
8. Каналы Экспресс открыты. Может применяться для образца, мелкосерийного покупка имеет место. Лучше всего, чтобы увидеть стандартный 51, и вы можете купить счетчик найти счетчик.
9. цена низкая.
10. Существует поставщик услуг, как толчок PHILIPS Чжоу Ли Гун, Shuanglong Компания толкает AVR, а также предоставляет много полезной технической поддержки, а горелка с покрытием имеет местный купил.
11. Стоимость горелки невысока. Если ICP (положить однокристальный в горелочном устройстве) используются ли существующая горелка, если это таблица после пакета, купить трансфер также очень дорого, по крайней мере, один два сотни. Если поставщик услуг Интернета (в системном программировании, то есть, сварка чип на плате, а затем программируется зарезервированный интерфейс ISP), общий ISP программист относительно дешев об одном или десять или даже десятков долларов.
12. Эмулятор дешево. Для микроконтроллеров типа флэш, эмулятор не обязательно. Но для OTP (одноразового) типа микрокомпьютера, тренажер должен быть приобретен или сданы в аренду.
13. ассемблер Однокристального знака и может поддерживать C языке. Среда программирования должна быть столь же легко, как Keil, или он по-прежнему бесплатно. 14. Веб-сайт быстро, информация богата. Включает в себя инструкцию чипа, руководство приложений, дизайн, примеры программы. Лучше всего иметь китайский, как Atmel.
15. Держите конфиденциальность, проверить черный список на профессиональном сайте дешифрования, а затем отправить консультацию почты, чтобы дешифровать цену.
16. Хорошо против вмешательства. Я изменил XXC52 к S52, я обнаружил, что против вмешательства уменьшилась, я должен был изменить его обратно.
17. Комплексные соображения установить вместе с другими периферийными чипами.
AVR-8
AVR-8 Регулятор напряжения генератора
ОБЩЕЕ ОПИСАНИЕ

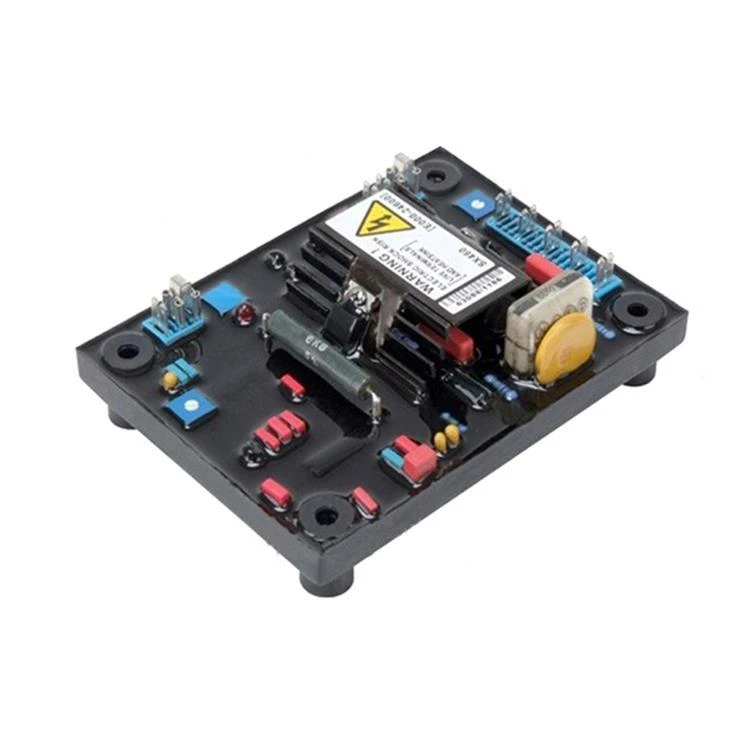

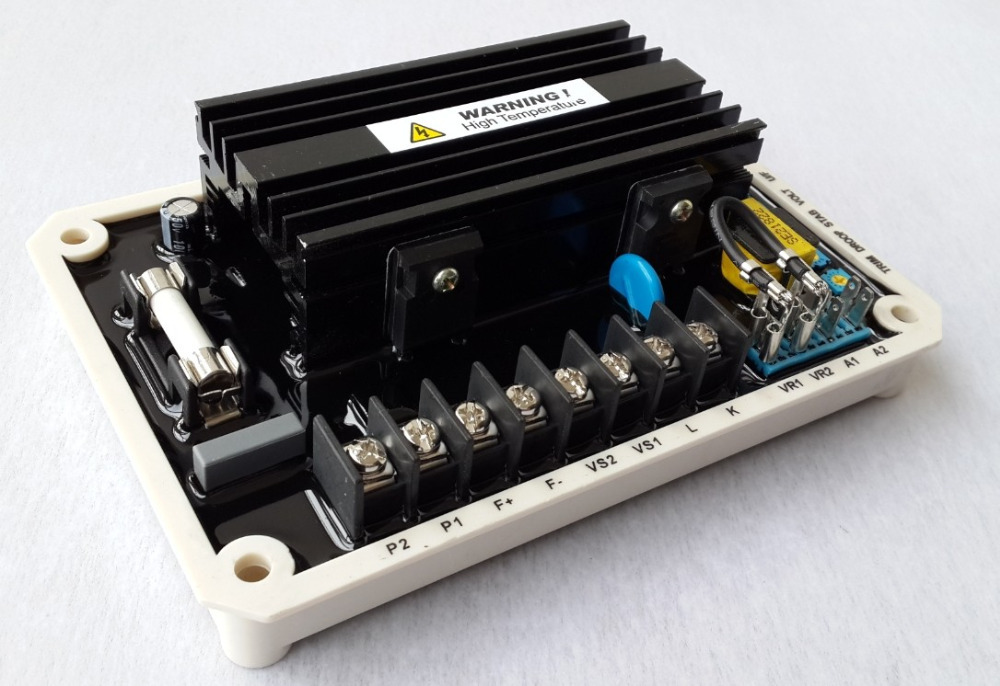

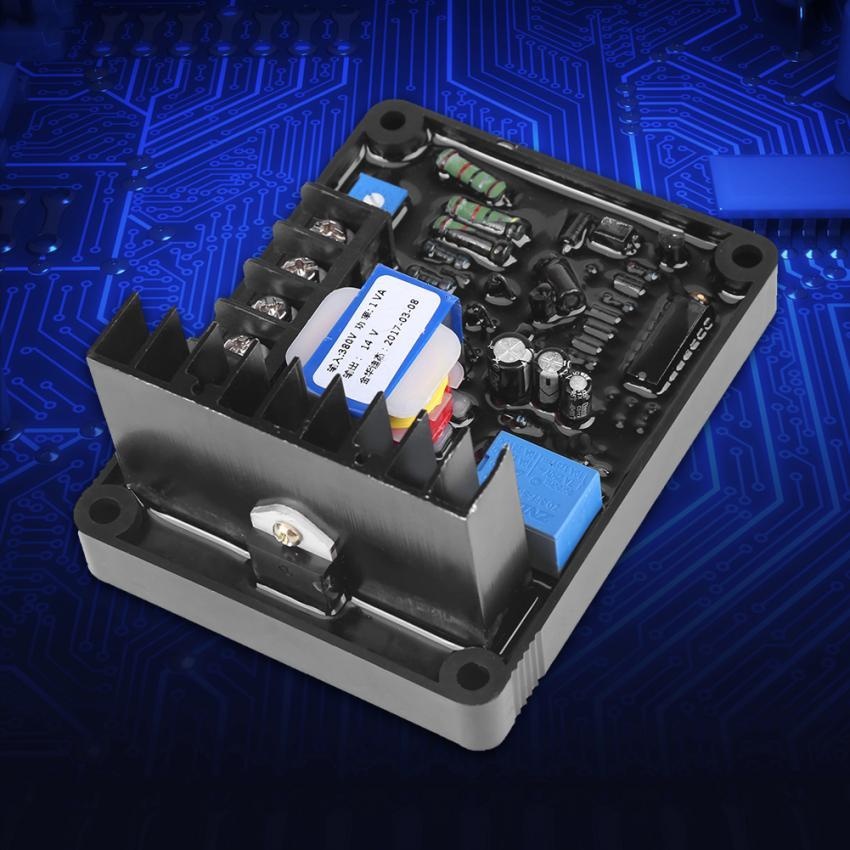

Корректоры напряжения AVR8/AVR40 Datakom являются электронными приборами, позволяющими генератору переменного тока поддерживать установленное выходное напряжение.
Прибор смонтирован на открытом шасси, залитом компаундом и предназначен для установки непосредственно в клеммной коробке генератора. Блок не имеет двигающихся частей, поэтому способен к работе в условиях высоких вибраций. AVR измеряет фазное или линейное напряжение и регулирует постоянное напряжение, прикладываемое к обмотке возбуждения, поддерживая выходное напряжение в нужных пределах.
Силовой регулирующий элемент прибора — тиристор.
В основном прибор совместим со всеми безщеточными генераторами переменного тока. Для обеспечения полной совместимости регулятор оснащен потенциометром регулировки стабильности. Конструкция регулятора не содержит реле и является полностью электронной, что позволяет его использовать в условиях высокой вибрации. Для начала работы регулятора достаточно 4 В переменного тока. Блок имеет защиту от чрезмерно низкой частоты генератора, уменьшая выходное напряжение во время перегрузки или остановки двигателя, что позволяет уменьшить нагрузку на двигатель и уменьшает перегрузки по току электрической части. Номинальная частота работы 50/60 Гц, выбирается перемычкой на блоке. Схема защиты от обрыва измерительного входа отключает ток возбуждения во избежание повреждения обмотки возбуждения, если на измерительном входе нет напряжения.
Конструкция подсоединений блока позволяет производить легкий монтаж или замену.
Тип регулятора в AVR — P-I, пропорциональная составляющая обеспечивает быстродействие, а интегральная составляющая помогает прибору возвращать точно установленное напряжение. Потенциометр регулировки стабильности настраивает быстродействие прибора. Это помогает блоку работать с большим количеством генераторов разных производителей. Для внешней коррекции напряжения регулятор имеет аналоговый вход, а так же отдельные клеммы для подключения внешнего резистора. Для обеспечения режима параллельной работы с другими генераторами регулятор имеет вход для подключения трансформатора тока.
Схема защиты от перегрузки регулятора ограничивает максимальный выходной ток, что предотвращает повреждение регулятора при перегрузке генератора или в случае короткого замыкания.
ВОЗМОЖНОСТИ
* однополупериодный тиристорный выход.
* выходной ток: AVR-8 – 0-8А; AVR-40 – 0-40А.
* выходное напряжение: 0-90 В.
*точность регулирования: 1%.
*регулировка статизма: до 10%.
*диапазон внешней коррекции напряжения: до 10%.
*отсутствие реле.
*защита от понижения частоты генерируемого напряжения: 42-50 Гц или 52-60 Гц
*удаленная корректировка генерируемого напряжения через аналоговый вход: 10% при ±3В.
*корректировка стабильности.
*мягкий старт: 2 сек.
ПРИНЦИП РАБОТЫ, УСТАНОВКА
РЕГУЛИРОВКА НАПРЯЖЕНИЯ
Выходное напряжение генератора установлено на заводе, но всегда может быть изменено при помощи потенциометра VOLT или внешним резистором (если мспользуется). Выводы T1 и T2 на AVR необходимо соединить вместе, если внешняя регулировка напряжения не используется.
Если регулировка напряжения требуется, следует:
1. Перед запуском генератора, поверните VOLT полностью против часовой стрелки.
2. Поставьте внешний резистор в среднее положение.
3. Поставьте STABILITY в среднее положение.
4. Подключите внешний вольтметр к генератору.
5. Запустите генератор, не беря его под нагрузку, на номинальную частоту, например 50-53Hz или 60-63Hz.
6. Если красный светодиод (LED) включается, отрегулируйте защиту по низкой частоте.
Регулировка частоты.
7. Тщательно поверните VOLT по часовой стрелке до достижения требуемого номинального напряжения.
8. Если напряжение нестабильно, устраните это регулировкой устойчивости STABILITY.
9. Регулировка напряжения теперь закончена.
УСТАНОВКА УСТОЙЧИВОСТИ
Потенциометр устойчивости устанавливает быстродействие устройства. Это помогает блок адаптировать к различным генераторам. Правильная настройка может быть найдена на работающем без нагрузки генераторе. Для этого надо вращать регулятор STABILITY против часовой стрелки до появления автоколебаний, после чего вернуть его немного назад, до их исчезновения. Не забудьте корректно поставить перемычки A,B,C в соответствии с мощностью генератора.
НИЗКАЯ ЧАСТОТА ЗАЩИТА
Эта защита отключает ток возбуждения чтобы предотвращать повреждение при остановке двигателя под нагрузкой. Фабричное заданное значение для защиты 45Hz. Вращение потенциометра FREQ против часовой стрелки увеличивает заданное значение. Красный
светодиод (LED) указывает что защита активна.
УСТАНОВКА СТАТИЗМА
Генераторы, предназначенные для параллельной работы оснащаются Трансформатором Тока. Он подключается к клеммам S1 S2 и позволяет производить коррекцию статизма до 10%. В заводской установке потенциометр DROOP установлен в максимальное положение (10%). Это значение можно уменьшить, вращая потенциометр против часовой стрелки.
АНАЛОГОВЫЙ ВХОД КОРРЕКЦИИ
Аналоговый вход (A1, A2) предназначается для подсоединения устройств, которые имеют аналоговый выход управления AVR. Этот вход разработан для входных сигналов до ± 3 Вольт постоянного тока. Сигнал от этого входа добавляется в сигнал схемы измерения AVR. A1 подключен внутри к массе AVR. Положительная величина на A2 увеличивает ток возбуждения. Отрицательная величина на A2 уменьшает ток возбуждения.
ВНИМАНИЕ!
УСТРОЙСТВА, ПОДКЛЮЧЕННЫЕ К КЛЕММАМ А1, А2 ДОЛЖНЫ БЫТЬ ПОЛНОСТЬЮ ГАЛЬВАНИЧЕСКИ ИЗОЛИРОВАНЫ С НАПРЯЖЕНИЕМ ИЗОЛЯЦИИ НЕ МЕНЕЕ 500 В ПЕРЕМЕННОГО ТОКА.
ВХОДЫ И ВЫХОДЫ
1. P: Подключение фазы Генератора переменного тока.
2. N: Подключение нейтрали Генератора переменного тока.
3. P1, P3: Измерительные входы.
4. T1, T2: Подключение внешнего резистора для коррекции напряжения.
Соедините T1, T2 перемычкой, если нет внешнего резистора.
5. E +, E-: Подключение обмотки Возбуждения.
6. S1, S2: Трансформатор тока.
7. A1, A2: Аналоговый вход коррекции.
8. 60 ГЦ: Соедините для использования на 60 Гц.
9. A, B, C: Соедините A-C для 90KW и менее.
Соедините B-C для 90 ~ 550KW.
Соедините A-B для по 550KW.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ИЗМЕРИТЕЛЬНЫЙ ВХОД
Напряжение 175-250 В (L-N)
300-435 В (L-L)
(см. Схему соединений)
Частота 50-60 гц.
ВХОД ПИТАЮЩИЙ
Напряжение 175-250 В (L-N)
Частота 50-60 гц.
ВЫХОДНАЯ МОЩНОСТЬ
Напряжение Макс 90 В постоянного тока при 207 В питании.
Ток 8А (AVR-8) 40А (AVR-40) длительный.
ТОЧНОСТЬ СТАБИЛИЗАЦИИ
± 1 % (см. примечание 1)
ТЕПЛОВОЙ ДРЕЙФ
0. 03 % на 1°C (см. примечание 2)
ТИПИЧНОЕ БЫСТРОДЕЙСТВИЕ
AVR 20ms
МЯГКИЙ СТАРТ
2 секунды
ВНЕШНЯЯ РЕГУЛИРОВКА НАПРЯЖЕНИЯ
± 10 % с 2 kОм, 1 ватт.
НИЗКАЯ ЧАСТОТА ЗАЩИТА
42-50 гц или (регулируется) 52-60 гц
МОЩНОСТЬ ПОТРЕБЛЕНИЯ БЛОКА
18 Ватт максмум.
НАПРЯЖЕНИЯ СТАРТА
4 В переменного токана выводах AVR.
АНАЛОГОВЫЙ ВХОД КОРРЕКЦИИ
± 10 % при ±3 В на входе .(см. примечание 3)
УСТАНОВКА СТАТИЗМА
Максимальный ток: 5A
Максимальная коррекция: (регул.) 10 %
РАЗМЕРЫ
AVR-8
Высота: 37мм
Вес: 250гр.
ОКРУЖАЮЩАЯ СРЕДА
Рабочая температура -20…+70 °C
Максимальное влажность 95 %.
Температура хранения -30…+80 °C
ПРИМЕЧАНИЯ
1. С 4%-ым регулированием двигателя.
2. Нагретый 70°C
3. Любое устройство, связанное с аналоговым входом должно иметь полную гальваническую развязку не менее 500В.
Купить AVR-8
У Вас мало времени для сборки АВР? Рекомендуем Вам обратиться к Нашим партнерам.
Как ваша стоимость AVR окупается
22 июня 2022
Приблиз. Время чтения: 11 минут
Неудивительно, что вас пугает высокая цена автоматического регулятора напряжения (АРН).
В конце концов, как руководитель проекта по мониторингу и оценке или управляющий предприятием, вы постоянно ищете экономически эффективные решения для устранения болевой точки, не неся при этом ненужных затрат, увеличивающих бюджет.
Что касается заинтересованных сторон, то часто вы можете оказаться перед дилеммой — разрываться между инвестициями в автоматический регулятор напряжения и направлением ваших ресурсов в другое место, которое кажется более ценным.
Это довольно распространено, потому что…
Высокий воспринимаемый барьер для приобретения автоматического регулятора напряжения (АРН) премиум-класса может быть пугающим на бумаге, удерживая вас от достижения ваших операционных целей.
Но многие специалисты по электротехнике вскоре осознают, что простая установка АРН может стать «спасательным кругом» или «страховкой» от общего врага — времени простоя.
Беспокойство о стоимости АРН и отказ от его преимуществ могут определенно подвергнуть ваше рабочее помещение катастрофическим колебаниям напряжения, скачкам напряжения и другим опасным электрическим аномалиям. Эти нарушения могут незаметно вывести из строя дорогостоящее оборудование, вызвать немедленные и дорогостоящие перерывы или даже привести к остановке всей вашей бизнес-операции.
По данным Bloomberg,
час отключения электроэнергии может стоить крупным производственным фирмам огромных 5 миллионов долларов США и более.
Исследования ясно показывают, что даже малейшие перебои в подаче электроэнергии или незапланированные простои обходятся значительно дороже, чем первоначальные инвестиции в стоимость вашего AVR.
Установка автоматического регулятора напряжения, несомненно, защищает предприятия от катастрофических последствий непредсказуемого качества электроэнергии. Это избавляет организации от необходимости нажимать кнопку паники, чтобы иметь дело с репутационным, финансовым и материальным ущербом.
В этой статье мы рассмотрим различные типы автоматических регуляторов напряжения и объясним, почему покупка высококачественного стабилизатора напряжения является разумной инвестицией для вашего бизнеса. Мы развеяли необоснованные мифы, чтобы помочь вам лучше понять ключевые аспекты и то, что следует тщательно изучить, чтобы вы могли принять более обоснованное решение, чтобы защитить свои электрические системы, повысить эффективность работы и уверенно обеспечить непрерывность бизнеса.
Давайте узнаем, как…
Изучение разновидностей и качеств
Как выбрать АРН
Выбор АРН может оказаться сложной задачей для тех, кто не знаком с техническими особенностями оборудования для регулирования мощности. На рынке доступно, возможно, сотни типов AVR, поэтому выбор того, который соответствует вашим потребностям, может оказаться сложным процессом. Как правило, на рынке преобладают 4 основных типа АРН, но два наиболее распространенных типа АРН — это регулятор напряжения с сервоприводом и регулятор магнитной индукции.
Серворегулятор (Servo AVR)
Серворегуляторы напряжения хорошо известны своей сверхточной точностью выходного сигнала благодаря механизму плавного вращения, который образует цепь обратной связи с внутренним повышающе-понижающим трансформатором.
Servo AVR помогает оптимально стабилизировать колебания входящего напряжения, используя угольную щетку с сервоприводом, которая плавно скользит по предварительно сглаженной (медной обмотке) поверхности регулируемого трансформатора. Это обеспечивает непрерывную и бесступенчатую подачу выходного напряжения независимо от изменения нагрузки.
Вы можете ожидать…
превосходную точность регулирования напряжения до ±0,5% от требуемых
значений выходного напряжения — независимо от серьезности аномалий напряжения.
В дополнение к точному регулированию напряжения, АРН с сервоприводом также чрезвычайно чувствителен и надежен. Сервоустановка обладает способностью смягчать возможную неравномерность в течение 1,5 мс или меньше и может выдерживать перенапряжения до 10-кратного номинального тока в течение 2 секунд. Для поддержания максимальной эффективности периодического ухода за глазами более чем достаточно.
Серворегуляторы обеспечивают идеальный баланс между стоимостью, качеством и надежностью. Правительственные учреждения, такие как Организация Объединенных Наций и вооруженные силы США, используют серворегулятор Ashley Edison с электронным управлением для надежной защиты и продления срока службы оборудования, обеспечивая чистое, стабильное и бескомпромиссное электропитание.
Регулятор магнитной индукции
Регуляторы магнитной индукции избавляют от проблем, связанных с дорогостоящим, трудоемким и частым обслуживанием. Этот тип АРН работает путем плавной регулировки расстояния между первичной и вторичной обмотками для поддержания постоянного уровня выходного напряжения. Он питается от схемы на основе микроконтроллера, которая производит выборку выходного сигнала и вращает вторичный ротор.
Как и серворегуляторы, АРН с магнитной индукцией обеспечивает превосходную точность выходного напряжения ±1,5 % по сравнению с другими типами АРН с погрешностью до ±10 % (например, статический регулятор напряжения). Магнитоиндукционные АРН также обеспечивают высокую устойчивость к перегрузкам, колебаниям напряжения и неравномерности коэффициента мощности. Это обеспечивает исключительно стабильное напряжение питания инфраструктуры и нагрузочного оборудования даже в самых сложных электрических условиях.
Организации могут быть консервативны в отношении премиальной цены регулятора магнитной индукции. Во многом это связано с тем, что эта «бесщеточная технология» превосходит все варианты AVR с точки зрения надежности и надежности, что позволяет ей работать в самых суровых условиях в любой точке мира.
Созданный для обеспечения надежной и надежной защиты электропитания от вредных аномалий и колебаний напряжения, его практически не требующая технического обслуживания конструкция обеспечивает конечным пользователям долгосрочную пассивную экономию. Этот результат обеспечивается за счет значительного сокращения усилий по профилактическому обслуживанию, которые когда-то были чрезмерно необходимы в большинстве операций.
Эта ключевая особенность в конечном счете приносит пользу критически важным приложениям, особенно когда АРН с магнитной индукцией устанавливается в удаленных, труднодоступных местах. Ведущий производитель нефти и газа, Total Energies, использует магнитно-индукционный АРН Ashley Edison для безупречного преодоления нестабильности подачи напряжения на свои объекты.
Ключевые соображения
При выборе АРН
Независимо от вашего выбора АРН, каждая модель определенного типа обладает исключительными характеристиками и параметрами, которые отвечают вашим уникальным требованиям к установке.
ТочностьЭтот параметр отражает способность АРН постоянно ограничивать и сжимать выходное напряжение — до ограниченного предела отклонения. Как правило, высококачественные АРН регулируют напряжение в пределах от ±0,5% до ±1,5% от номинального значения.
Диапазон входного напряженияВ некоторых установках может наблюдаться значительное падение напряжения в основной сети. Таким образом, важно убедиться, что выбранный АРН имеет сверхширокий входной допуск до ±40% от номинального значения. Это гарантирует конечным пользователям надежную форму и функциональность — даже в сценариях с наихудшими входными отклонениями.
Время откликаАРН должен иметь высокочувствительный механизм обратной связи для мгновенного обнаружения и корректировки колебаний входного напряжения. Это важно для получения стабильного и точного регулируемого выходного сигнала в среде с электрическими шумами.
Низкий импедансВысокое сопротивление источника может привести к потере мощности, гармоническим искажениям и низкому напряжению. Таким образом, в идеале АРН должен иметь почти нулевой импеданс, чтобы обеспечить эффективность передачи мощности.
Электрическая нагрузкаОчень важно, чтобы идеальный АРН соответствовал определенному типу электрической нагрузки. Таким образом, важно определить, включает ли установка двигательную или недвигательную нагрузку, линейную, нелинейную нагрузку, большой пусковой ток или другие типы нагрузки, чтобы вы могли выбрать наиболее подходящую модель для своего приложения.
Сколько стоит авр?
Рынок AVR возглавляют известные лидеры отрасли, такие как Schneider Electric, Siemens, ABB и Ashley Edison. Вместе эти компании предлагают широкий спектр решений по регулированию напряжения, которые охватывают широкий спектр бизнес-потребностей.
Крайне важно понимать, что каждый AVR оценивается в соответствии с его отличительными особенностями и преимуществами, подробными характеристиками, номинальной мощностью, качеством, сборкой и поддержкой. Например, вы можете легко приобрести 3-фазный АРН мощностью 100 кВА всего за 1400 долларов США на Alibaba и, возможно, до 8400 долларов США за версию премиум-класса от известных брендов.
Помните, что недорогой АРН может быть не лучшим выбором, если он не может продемонстрировать надлежащий уровень точности, надежности или эффективности.
Некоторые AVR могут стоить меньше,
, но в конечном итоге требуют дорогостоящего текущего обслуживания,
непомерных затрат на аварийный ремонт или, что еще хуже, болезненного простоя .
Покупка надежного, точного и универсального АРН не обязательно требует огромных затрат — при условии, что ваши потребности должным образом доведены до сведения и полностью поняты выбранным вами производителем.
Самое главное — найти подходящее решение, которое точно соответствует вашим требованиям с точки зрения технических характеристик, физических ограничений и вашего основного бюджета.
3 основные причины
ПОЧЕМУ ВАШЕМУ ПРОИЗВОДСТВУ НУЖЕН АРН
При наличии на рынке широкого выбора основных решений по питанию, вот почему вам нужен АРН, чтобы получать немедленные и надежные результаты долгосрочный.
Полная защита от переходного напряжения
Переходные процессы — это быстрые изменения напряжения или тока, которые происходят за доли секунды. В электрической установке, в которой отсутствует АРН, переходные процессы, такие как перенапряжения, всплески и пусковые токи, имеют прямой путь к подключенному оборудованию. Без достаточной защиты критические и чувствительные нагрузки, которые имеют решающее значение для бесперебойной работы, подвергаются высокому риску непоправимого ущерба.
Установка АРН представляет собой «уровень полной защиты» между основной сетью или питанием от генератора и вашим оборудованием. Если во входящей линии питания возникают переходные процессы, АРН безопасно подавляет и отводит чрезмерный электрический заряд на землю. Это гарантирует постоянную защиту вашего оборудования от напряжения или тока, превышающих эксплуатационные пределы.
Постоянное устранение нерегулируемого напряжения
Распространенная конфигурация, которую принимают предприятия, включает использование генераторов. Однако выходное напряжение полностью не регулируется. Это отрицательно сказывается на эффективности и надежности подключенного оборудования. Нерегулируемые генераторы не могут поддерживать фиксированный уровень напряжения и сильно зависят от тока нагрузки и входящего питания. Это усложняет увеличение нагрузки, что приводит к дальнейшему падению выходного напряжения.
Чтобы ваше оборудование получало постоянный и точный уровень напряжения, установите АРН на выходе генератора. Поскольку АРН обеспечивает питание вашей подключенной нагрузки стабильным и чистым напряжением, он также защищает генератор от тока возбуждения, превышающего его предел. Это помогает продлить срок службы вашего генератора, поэтому вы можете навсегда избежать нежелательных сбоев.
Дополнительная защита от короткого замыкания
Прямое соединение между генератором и электрооборудованием подвергает генератор коротким замыканиям нагрузки. Если одно из подключенных устройств выйдет из строя и закоротит линию питания, генератор будет работать еще усерднее — просто чтобы увеличить выходной ток до ненормально низкого импеданса нагрузки. Это означает, что генератор неизбежно выйдет из строя, что приведет к повреждениям, не поддающимся экономическому ремонту, или даже к незапланированному простою.
Подключение АРН к нагрузке генератора обеспечивает надежную защиту от короткого замыкания. АРН постоянно контролирует выходное напряжение и немедленно реагирует при обнаружении короткого замыкания. Короче говоря, АРН действует как дополнительная активная защита, ограничивающая ток, чтобы предотвратить перегрузку вашего генератора.
Каковы последствия установки АРН для вашей деятельности?
Для критически важных приложений необходимо защитить оборудование с помощью AVR. Стабильный, чистый и защищенный источник питания необходим для медицины, центров обработки данных, производства, розничной торговли и других подобных случаев использования. Долгосрочные выгоды от установки АРН намного перевешивают первоначальные затраты на покупку устройств.
Недавние исследования
, проведенные Институтом Ponemon в Мичигане, показывают, что без надлежащей защиты такие бизнес-объекты, как центры обработки данных, могут понести расходы из-за незапланированного простоя до 9000 долларов США в минуту или 12 960 000 долларов США в день!
Сюда не входят расходы на ремонт или замену неисправного оборудования, возникшего в результате внезапных скачков напряжения, колебаний напряжения, провалов напряжения или коротких замыканий. Кроме того, ваш бизнес также страдает от производственных сбоев, которые отрицательно и напрямую влияют на ваши продажи, доставку, отношения с клиентами и давнюю репутацию.
Финансовые основы AVR
В этой инфографике мы демонстрируем реальный пример важности AVR, того, как стоимость AVR на самом деле окупается, и как он действительно оправдывает ваши первоначальные инвестиции — стоит каждого цента. Основой чрезвычайной важности АРН является то, что он обеспечивает полностью усиленный уровень защиты от перенапряжения для дорогостоящего оборудования в критически важных приложениях.
Рассмотрим пример из медицинской отрасли, где установка рентгеновского кабинета с медицинским оборудованием Premium GE и Siemens может стоить от 9 долларов США.5000 и 175000 долларов США.
Когда защита оставлена на волю случая,
высокие риски незапланированных сбоев могут быть, к сожалению, пагубными для бизнес-операций.
- Это медицинское оборудование подключено к входящей сети и рассчитано на максимальную мощность 25 кВА. Рентгеновская установка потенциально может приносить доход в размере 25 000 долларов США в день.
- Незащищенный рентгеновский аппарат подвержен риску внутренних перепадов напряжения и непредсказуемого технического сбоя. Без активного рентгенологического кабинета медицинское учреждение ежедневно теряет до 25 000 долларов США незаработанного дохода.
- Основываясь на ценах, полученных от признанных производителей медицинского оборудования, мы можем предположить, что последующие ремонтные работы обойдутся примерно в 35 000 долларов США.
- В вероятном случае, когда необходимые запасные части периодически отсутствуют, а неисправное оборудование остается в нерабочем состоянии в течение всей рабочей недели, это может обернуться крупными финансовыми потерями в размере 160 000 долларов США всего за 5 дней .
Однако, если бы медицинское учреждение обеспечило рентгеновский аппарат необходимой ему оптимальной защитой от перенапряжения, первоначальные инвестиции в подходящее решение AVR составили бы в среднем всего 5500 долларов США, даже если бы вы добавили комплексное обслуживание .
Цифры сами по себе могут показаться либо очевидными, либо даже «слишком хорошими, чтобы быть правдой».
Это связано с тем, что по сравнению с возможной стоимостью повреждения рентгеновского оборудования, упущенной выгодой, аварийными ремонтными работами и вторичными воздействиями это простое, но всеобъемлющее решение по регулированию напряжения составляет лишь небольшую часть потенциальных расходов, связанных с полный провал.
Поскольку вредные аномалии напряжения в значительной степени присущи, всегда разумно уделять пристальное внимание важности АРН под предлогом стоимости, чтобы вы могли полностью избежать подвергания своего бизнеса таким предотвратимым рискам, когда это возможно.
Кроме того, покупка недорогого, но сомнительного производства AVR с надеждой на такие же выдающиеся результаты не является разумной стратегией.
Таким образом, защита ваших операций с помощью идеального AVR значительно снижает риск незапланированных сбоев. Помимо предоставления вам непоколебимой уверенности, зная, что ваше драгоценное время безотказной работы полностью защищено, теперь вы можете сидеть сложа руки и получать определенную долгосрочную пассивную отдачу от своих инвестиций.
В заключение
При выборе идеального регулятора напряжения для вашего приложения на карту поставлено очень многое. АРН следует воспринимать не как ненужные расходы, а скорее как средство, повышающее вашу эксплуатационную стабильность, особенно в неблагоприятных электрических условиях.
Быстрорастущие и дальновидные организации, которые уделяют первостепенное внимание времени безотказной работы, безопасности, производительности и бесперебойному предоставлению услуг, должны полностью обезопасить свои объекты с помощью установок AVR.
Мы показали вам наиболее популярные в отрасли типы АРН, которые подходят для различных производственных нужд, а также то, как установка высококачественного АРН в конечном итоге приводит к положительной финансовой отдаче. В Ashley Edison мы твердо верим, что лучший AVR для ваших нужд — это тот, который специально разработан, чтобы быть точным и в рамках бюджета.
С 1977 года компания Ashley Edison продолжает обеспечивать полную защиту электропитания с помощью лучших в своем классе специализированных решений AVR, которые надежно оптимизируют оборудование в различных отраслях промышленности по всему миру.
Обратитесь к нашему специалисту по напряжению, чтобы получить всестороннюю консультацию, или напишите нам по электронной почте [email protected], чтобы узнать, как вы можете эффективно решить свои проблемы с электропитанием — навсегда.
Чтобы узнать больше об автоматических регуляторах напряжения Ashley Edison, посетите нашу страницу продукта здесь.
Практический пример
Хотите узнать, как эта ведущая австралийская компания по производству столярных изделий получает огромную прибыль от своего AVR? Прочитайте это тематическое исследование.
AVR Автоматический регулятор напряжения 38805653 — Generator Guru
(2 отзыва) Написать рецензию
Автоматический регулятор напряжения AVR 38805653
Рейтинг Обязательно Выберите Рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта Обязательно
Тема отзыва Обязательно
Комментарии Обязательно
€139,06 43,25 €
(Вы экономите 9 €5,80)
- Оптовые цены:
- Покупайте оптом и экономьте
- Купить 5 — 10 и получи скидку 15%
Ниже приведены доступные ставки оптовых скидок для каждого отдельного товара при покупке определенной суммы
Текущий запас:
Количество:
Описание
Обратите внимание при покупке АРН генератора:
- Если к этой части подходят только 2 провода, на самом деле у вас установлен конденсатор. Нажмите здесь, чтобы купить правильный продукт. (Они выглядят похожими, но это очень разные части!)
- Не все АРН одинаковы (хотя многие из них выглядят похожими друг на друга). Вы должны подобрать правильный АРН к своему генератору, иначе вы можете повредить генератор. (Если вы пришли прямо на эту страницу, мы настоятельно рекомендуем вам убедиться, что это правильный AVR. Начните поиск здесь.)
- Покупайте АРН только у специалиста по генераторам. Большинство АРН, продаваемых специалистами, не занимающимися генераторами, продаются дешево, поскольку они являются лишней частью производственного цикла генератора переменного тока неизвестной конструкции или не прошли контроль качества. Они могут быть не очень хорошего качества и, скорее всего, не предназначены для вашего конкретного генератора переменного тока. Если они неисправны или не предназначены для вашего генератора переменного тока, это может привести к перегреву и возгоранию. Поскольку этот огонь будет исходить от генератора переменного тока, который расположен под топливным баком, это может привести к катастрофе и вызвать взрыв.
Мы гарантируем, что продаваемые нами AVR имеют высочайшее качество.
Сменный автоматический регулятор напряжения
Класс: Уровень технического обслуживания «А» — изготовлен в соответствии с самыми высокими стандартами, с медной втулкой, обеспечивающей долгий срок службы и снижение износа, возникающего при ежедневной эксплуатации вашего генератора.
Гуру генератора говорит:
АРН необходим для производства электроэнергии вашим генератором. Требуется для возбуждения обмоток генератора и снижения скачков напряжения. Срок службы АРН должен составлять не менее 5000 часов, но он может сгореть в следующих случаях:
- Пользователь генератора попытался получить больше энергии, чем может произвести генератор. (т. е. оборудование подключено к сети при запуске генератора/включении выключателя или подключено слишком много элементов.)
- На оборудовании, на котором работал генератор, произошел скачок напряжения. (Неисправное оборудование подключено к генератору. Замените АРН и проверьте с другим подключенным оборудованием. Если происходит сбой только при подключении определенного элемента, мы настоятельно рекомендуем проверить его с помощью квалифицированного электрика.)
- В генераторе генератора произошел скачок напряжения. (посторонний предмет попал в генератор, перемыкающий провода, или неправильная замена AVR, установленная ранее.)
- Генератор намок/отсырел, и через обмотки прошел электрический ток.
Иногда, когда АРН перегорает, это может быть связано с неисправностью генератора. Снимите AVR и проверьте наличие запаха гари от генератора. Если вы чувствуете запах гари, посмотрите наше видео ниже, чтобы узнать о процедурах тестирования, прежде чем покупать новый AVR.
Нужна помощь? Не можете найти модель для своей модели генератора? Свяжитесь с нами. Мы можем помочь!
*Совместимая деталь
Видео
youtube.com/embed/tC_LrrZcx38″ data-video-player=»»>Как проверить АРН, щетки и генератор переменного тока вашего электрогенератора на генераторе с щетками
Когда ваш электрогенератор перестает вырабатывать мощность или колеблется…
2 отзыва
Элевация ST в aVR • LITFL • Диагностика библиотеки ЭКГ
Элевация ST в aVR с сопутствующей депрессией ST в нескольких отведениях указывает на субэндокардиальную ишемию из-за несоответствия потребности/обеспечения O2.
Клинические причины включают: 9
- Отведение aVR электрически противоположно левосторонним отведениям I, II, aVL и V4-6. В случае субэндокардиальной ишемии элевация сегмента ST в aVR является просто реципрокным изменением депрессии сегмента ST в этих отведениях
- Депрессия сегмента ST не локализована, и, таким образом, субэндокардиальная ишемия из-за несоответствия доставки/потребности кислорода приводит к последовательному ЭКГ-паттерну боковой депрессии сегмента ST и реципрокная элевация ST в aVR
- Отведение aVR также напрямую регистрирует электрическую активность правой верхней части сердца, включая выходной тракт правого желудочка и базальную часть межжелудочковой перегородки. Инфаркт в этой области теоретически может вызывать элевацию ST в aVR
Два возможных механизма:
- Диффузная субэндокардиальная ишемия , с депрессией ST в боковых отведениях, вызывающей реципрокное изменение в aVR (наиболее распространенный)
- Инфаркт базальной перегородки , т. е. ИМпST с вовлечением aVR
Базальная перегородка кровоснабжается первой септальной перфораторной артерией (самой проксимальной ветвью ПМЖВ), поэтому ишемия/инфаркт базальной перегородки будет означать вовлечение проксимального отдела ПМЖВ.
«Окклюзия» ствола ЛКА: неправильное название обычно не представляют острую окклюзию ЛКА, как считалось ранее. Такая острая окклюзия чаще всего вызывает внезапную сердечную смерть из-за одновременного переднего, бокового и заднего ИМпST.Более поздние публикации признают, что эта картина ЭКГ соответствует субокклюзии или полной окклюзии левой главной коронарной артерии с хорошо развитым коллатеральным кровообращением. Одноцентровый ретроспективный анализ 2019 года выявил пациентов с элевацией ST-aVR с депрессией ST в нескольких отведениях. Окклюзия коронарных артерий была обнаружена только у 10 % пациентов, и ни одно из этих поражений не было связано с ПМЖВ или левой главной коронарной артерией
Прогностическое значение элевации ST в aVR Раскройте подробностиВ контексте распространенной депрессии сегмента ST + симптомы ишемии миокарда:
- Элевация ST в aVR ≥ 1 мм указывает на проксимальный стеноз ПМЖВ/ЛКА или тяжелый 3VD
- ST в aVR ≥ 1 мм указывает на необходимость АКШ элевация в aVR почти полностью исключает значительное поражение ствола левой артерии
В контексте переднего ИМпST:
- Элевация ST в aVR ≥ 1 мм высокоспецифична для окклюзии ПМЖВ проксимальнее первой септальной ветви
У пациентов, проходящих нагрузочную пробу:
- Элевация ST ≥ 1 мм в aVR во время нагрузочной пробы предсказывает стеноз ствола левой артерии или устья ПМЖВ синдромы:
- Элевация ST в aVR ≥ 0,5 мм была связана с 4-кратным увеличением смертности
- ST в aVR ≥ 1 мм была связана с 6-7-кратным увеличением смертности
- Элевация ST в aVR ≥ 1,5 мм связана со смертностью от 20 до 75% За последние 18 лет во многих исследованиях изучалась полезность подъема сегмента ST в aVR для прогнозирования тяжелой ишемической болезни сердца (проксимальный отдел ПМЖВ/ЛКА/ЗДЖ) и смертности у пациентов с острыми коронарными синдромами и пациентов, проходящих нагрузочные пробы. Ниже приводится краткое изложение некоторых важных исследований…
Gorgels et al. (1993)
- Популяция : 113 пациентов с нестабильной стенокардией, в том числе 20 пациентов со стенозом ствола ствола левой артерии и 24 пациента с 3VD , II и V4-V6) плюс элевация сегмента ST в отведении aVR во время приступов стенокардии
Engelen et al. (1999)
- Население : 100 пациентов с передним ИМпST
- Данные : элевация ST в aVR любой величины была чувствительна на 43% и специфична на 95% для окклюзии ПМЖВ проксимальнее первой септальной ветви
Yamaji et al. (2001)
- Популяция : 16 пациентов с тяжелым стенозом ствола ствола левой артерии, 46 пациентов с острой окклюзией ПМЖВ и 24 пациента с острой окклюзией ПКА.
- Результаты :
- Элевация ST в aVR (≥ 0,5 мм) встречалась со значительно большей частотой в группе ЛКА (88%), чем в группах ПМЖВ (43%) или ПКА (8%)
- Величина элевации ST в aVR была значительно выше в группе ЛКА (1,6 ± 1,3 мм), чем в группе ПМЖВ (0,4 ± 1,0 мм)
- Напротив, величина элевации ST в V1 была на меньше в группе ЛКА (0,0 ± 2,1 мм), чем в группе ПМЖВ (1,4 ± 1,1 мм)
- Элевация ST в aVR ≥ V1 отличала группу ЛКА от группы ПМЖВ с 81% чувствительностью, 80% специфичностью и 81% точностью
Barrabes et al . (2003)
- Популяция : 775 пациентов с первым проявлением острого ИМбпST
- Результаты :
- Две трети пациентов с элевацией ST в aVR ≥ 1 мм имели либо стеноз ствола ствола левой артерии, либо тяжелую 3VD
- Степень элевации ST в aVR была независимым предиктором смертности: элевация ST ≥ 1 мм была связана с шести- или семикратное увеличение внутрибольничной летальности (отношение шансов смерти = 6,6)
- Величина элевации ST в aVR также была тесно связана с частотой повторных ишемических событий и сердечной недостаточности
- STE в aVR предсказывала необходимость АКШ – коронарное шунтирование потребовалось у 22% пациентов с aVR ST > 1 мм по сравнению с 5% пациентов без
Ростофф и др. (2005). (69,6% против 34,6%)
Kosuge et al. (2005)
- Население : 310 пациентов с острым коронарным синдромом без подъема сегмента ST
- Результаты :
- Элевация ST в aVR ≥ 0,5 мм была самым сильным предиктором LMCA или 3VD (чувствительность 78 %, специфичность 86 %, 57 % PPV и 95 % NPV)
- STE в aVR превосходила наличие депрессии ST в других отведениях для прогнозирования ЛКА/3ВД
Aygul et al. (2008)
- Популяция : 950 пациентов с ИМпST (любого типа)
- Находки :
- Элевация ST в aVR ≥ 0,5 мм предсказывает проксимальную окклюзию ПМЖВ (с чувствительностью 90%,1% специфичность, 55% PPV, 89% NPV).
- Элевация ST в aVR ≥ 0,5 мм также была независимым предиктором смертности (госпитальная смертность составила 19% у пациентов с элевацией ST ≥ 0,5 мм в aVR по сравнению только с 5% у пациентов без элевации ST).
- Пациенты с элевацией ST в aVR также имели более высокую частоту сердечных сокращений, более низкое систолическое АД, более низкую фракцию выброса и худший класс по Киллипу на момент поступления.
Вонг и др. (2011)
- Население : 15, 315 пациентов с ИМпST, включенных в исследование HERO-2 (гепарин против бивалирудина при остром ИМ)
- Результаты : элевация ST ≥1,5 мм в aVR была связана с двукратным увеличением 30-дневной смертности как для нижнего, так и для переднего ИМпST по сравнению с исходным уровнем смертности 10,8%
Uthamalingam et al. (2011)
- Популяция : 454 пациента, которым в течение 6 месяцев выполнялись как пробы с физической нагрузкой (стандартный протокол Брюса), так и катетеризация сердца, включая 75 пациентов со стенозом ствола ЛКА или устья ПМЖВ.
- Выводы : Элевация ST ≥ 1 мм в aVR во время стресс-теста предсказывала стеноз ствола ствола левой артерии или устья ПМЖВ с чувствительностью 75%, специфичностью 81% и общей точностью 80%.
Косуге и др. (2011)
- Популяция : 572 пациента с острым ИМбST
- Результаты :
- уровень тропонина Т (отношение шансов 1,27).
- Элевация ST ≥ 1,0 мм в aVR идентифицировала тяжелый стеноз ствола левой артерии / 3VD с 80% чувствительностью, 93% специфичностью, 56% PPV и 98% NPV.
Пример 1
После остановки сердца
- Выраженная элевация ST в aVR, которая представляет собой распространенную депрессию ST реципрокную блокаду правой ножки пучка Гиса на , депрессия ST в V2 и V3 чрезмерно дискордантна
Эта ЭКГ была снята через 5 минут после восстановления спонтанного кровообращения (ВСК) у пациента, перенесшего остановку ФЖ. На данном этапе эта ЭКГ просто отражает несоответствие потребности в кислороде, чего следует ожидать после продолжительного периода простоя (20 минут у этого пациента).
Данному пациенту была проведена ангиография, которая не выявила острой коронароокклюзии.
Обратите внимание, что эта ЭКГ будет видна у многих пациентов после остановки сердца или у пациентов с «шоком» — хотя она может отражать степень основного заболевания коронарной артерии, она не обязательно указывает на окклюзию. 9Пример 2 субэндокардиальная ишемия
Пример 3
95% стеноз ЛКА
- Элевация ST в aVR и V1 одинаковой величины
- Распространенная депрессия ST (V3-6, I, II, III, a2F3)
Эта ЭКГ воспроизведена из блога ЭКГ доктора Смита « Лобовое столкновение с автомобилем». депрессия ST. Ушиб миокарда?» Пример 4 > 1 мм
Эта ЭКГ была снята у пожилого мужчины с острым желудочно-кишечным кровотечением и болью в груди на фоне ишемической болезни сердца. Его ишемические симптомы и ЭКГ улучшились после переливания крови.
В этом случае субэндокардиальная ишемия, вероятно, была вызвана клеточной гипоксией (поставка O2 < потребность) в результате его острой анемии, усугубляемой плохим коронарным кровотоком.
Просмотр исходной ЭКГЭто ЭКГ пациента после переливания крови и исчезновения симптомов. Примечание:
- Устранение депрессии ST в V4-6, I, II
- Улучшение депрессии ST в V2-3 (изначальная STD, возможно, не полностью из-за БПНПГ!)
- Устранение элевации ST в aVR пример картины LMCA/3VD ЭКГ :
- Глубокая горизонтальная депрессия ST в нескольких отведениях (V4-6, I, II и aVL)
- Элевация ST в aVR + V1
Стив Смит. Прочтите более информативные сообщения в блогах о стенозе 9 ствола ствола левой артерии.0006
Пример 6
Паттерн маянгера
- Sinus Tachycardia
- ST В AVR, широко распространенная ST (V4-6, I, II, AVL)
- ST ELESTATION in V1243 3. Паттерн представляет собой специфический паттерн ЭКГ, отражающий острый ИМ нижней окклюзии (ИМО) у пациентов с сопутствующим многососудистым поражением. Вектор ST субэндокардиальной ишемии, направленный к aVR, может маскировать нижнюю элевацию ST, в результате чего элевация ST проявляется только в отведении III. Подробнее здесь 9Пример 7 переднеперегородочного ИМпST – элевация ST с формированием зубца Q в V1-3
На основании этой ЭКГ было бы разумно заподозрить окклюзию проксимального отдела ПМЖВ. Однако у этого пациента на самом деле было тяжелое многососудистое поражение .
Ангиография показала хроническую тотальную окклюзию огибающей артерии с критическими стенозами проксимального отдела ПМЖВ, ПКА и промежуточной ветви. Удивительно, но в этом случае считалось, что виновным сосудом была ПКА, которая создавала коллатерализацию его хронически закупоренной огибающей артерии.
Пример 8
Окклюзия проксимального отдела ПМЖВ
- Перегородочный ИМпST с элевацией ST и формированием зубца Q в V1-2
- Элевация ST в aVR
- Распространенная депрессия ST, наиболее заметная в отведениях I, II и V5-6
Учитывая признаки перегородочного ИМпST, эта ЭКГ, скорее всего, представляет собой окклюзию проксимального отдела ПМЖВ.
Пример 9
LMCA/3VD, который демонстрирует:
- Горизонтальная/нисходящая депрессия ST в нескольких отведениях (V3-6, I, II, aVL)
- Элевация ST в aVR > V13 10
ЛКА субтотальная окклюзия
- Выраженная элевация ST в aVR >> V1
- Депрессия ST в нескольких отведениях (V2-6, I, II, aVL, aVF), до некоторой степени маскируемая неспецифической задержкой межжелудочковой проводимости
Этот пациент недавно поступил в отделение неотложной помощи с сильной ишемической болью в груди, рвотой, обмороком (из-за пробежки ЖТ) и кардиогенным шоком. Его взяли на неотложную ангиографию и обнаружили субтотальную устьевую окклюзию его левой главной коронарной артерии .
Итак… это стеноз ЛКА?Приведенная ниже ЭКГ изначально была опубликована как пример стеноза ЛКА. Что вы думаете?
Выявить ответНа этой ЭКГ есть некоторые особенности, указывающие на LMCA/3VD:
- Распространенная депрессия ST, наиболее заметная в боковых отведениях (V4-6, I, aVL)
- Элевация ST > 1 мм в aVR
Тем не менее, обратите внимание:
- Тахикардия
- Волны трепетания в V2 — указывает на то, что у этого пациента трепетание предсердий с блоком 2:1
В этом случае изменения ST могут быть вызваны трепетанием предсердий, а не ишемией (см. ниже). Спасибо Кристоферу Уотфорду из EMS 12-lead.com за то, что заметил это!
Широко распространенная депрессия ST (с реципрокной элевацией ST в aVR) является частой находкой у пациентов с суправентрикулярными тахикардиями, такими как АВУРТ или трепетание предсердий. Значимость этого вывода для отдельных пациентов неясна и может быть связана с:
- Ишемией, связанной с частотой (потребление O2 > предложение)
- Выявление основного заболевания коронарной артерии (например, тахикардия как «стресс-тест»)
- Чисто электрический феномен (например, молодой пациент с СВТ, который протекает относительно бессимптомно и имеет нормальные коронарные артерии)
ЭКГ, снятые после восстановления синусового ритма, обычно показывают разрешение депрессии ST. Я бы беспокоился о сопутствующей ишемической болезни сердца в следующих ситуациях:
- Депрессия сегмента ST, сохраняющаяся после восстановления синусового ритма
- Признаки клинической нестабильности – сильная боль в груди с потливостью, гипотензия, обмороки
- Повышенные сердечные биомаркеры с повышением уровня дельта-тропонина (примечание: небольшая утечка тропонина при СВТ распространена и, вероятно, незначительна)
- Пожилой пациент, множественный сердечный риск факторы
Пример (a)
Пример (b)
Пример (c)
Трепетание предсердий с частотно-зависимой депрессией ST: блок
- Депрессия ST видна в I, aVL и V4-6 с реципрокной элевацией ST в aVR
Спасибо Кристоферу Уотфорду из EMS 12-lead. com за обнаружение этого!
Дифференциальная диагностика
Дифференциальный диагноз боковой депрессии ST включает:
- Гипертрофия левого желудочка
- Эффект дигоксина
- Гипокалиемия
Узнайте из FOAM
- Блог доктора Смита об ЭКГ – элевация ST в aVR
- Блог доктора Смита об ЭКГ – болезнь левой главной артерии
- Салим Резайе – aVR: забытое 12-е отведение
- ECG Guru.com – случай LMCA
Передняя ось 3 3 ИМпST
- Зубцы Т Де Винтера
- Синдром Велленса
- Ишемия миокарда
Ссылки
Ссылки…их много- Рабочая группа по лечению острого инфаркта миокарда с подъемом сегмента ST Европейского общества кардиологов ( ESC): Рекомендации ESC по лечению острого инфаркта миокарда у пациентов с подъемом сегмента ST. Европейское сердце J. 2012 Oct; 33 (20): 2569-619. doi: 10.1093/eurheartj/ehs215
- Айгуль Н. , Оздемир К., Токач М., Айгуль М.У., Дюзенли М.А., Абачи А. и соавт. Значение отведения aVR в прогнозировании острой окклюзии проксимального отдела левой передней нисходящей коронарной артерии и госпитальных исходов при инфаркте миокарда с подъемом сегмента ST: электрокардиографический предиктор неблагоприятного прогноза. J Электрокардиол. 2008 июль-август;41(4):335-41 [аннотация].
- Barrabes JA, Figueras J, Moure C, Cortadellas J, Soler-Soler J. Прогностическое значение отведения aVR у пациентов с первым острым инфарктом миокарда без подъема сегмента ST. Тираж 2003 г.; 108: 814 – 819[полный текст].
- Чан Т.К., Брэди В.Дж., Харриган Р.А., Орнато Д.П. и Розен П.Р. ЭКГ в неотложной медицине и неотложной помощи. Elsevier 2005.
- Engelen DJ, Gorgels AP, Cheriex EC, De Muinck ED, Ophuis AJ, Dassen WR et al. Значение электрокардиограммы в локализации очага окклюзии левой передней нисходящей коронарной артерии при остром переднем инфаркте миокарда. J Am Coll Кардиол. 1999 Aug;34(2):389-95 [полный текст].
- Эскола М.Дж., Никус К.С., Холмванг Л. и др. Значение электрокардиограммы в 12 отведениях для определения уровня обструкции при остром инфаркте миокарда передней стенки: корреляция с коронарной ангиографией и клиническим исходом в исследовании DANAMI-2. Международный J Кардиол 2009;131:378–383 [аннотация].
- Горгельс А.П., Энгелен Д.Дж., Велленс Х.Дж. Отведение aVR, в основном игнорируемое, но очень ценное отведение в клинической электрокардиографии. J Am Coll Кардиол. 2001 1 ноября; 38 (5): 1355-6 [полный текст].
- Горгельс А.П., Вос М.А., Мулленирс Р., де Цваан С., Бэр Ф.В., Велленс Х.Дж. Значение электрокардиограммы в диагностике количества сильно суженных коронарных артерий при стенокардии покоя. Ам Джей Кардиол. 1993 1 ноября; 72 (14): 999-1003 [аннотация].
- Гуль Э.Э., Никус К.С. Необычная картина окклюзии левой передней нисходящей артерии: значение отведения aVR и направления зубца T. J Электрокардиол. 2011 янв-февраль;44(1):27-30 [полный текст].
- Хеннингс младший, Fesmire FM. Новые электрокардиографические критерии экстренной реперфузионной терапии. Am J Emerg Med. 2011 22 июня. Epub перед печатью [аннотация].
- Jong G, Ma T, Chou P, et al. Реципрокные изменения электрокардиографии в 12 отведениях позволяют прогнозировать поражение ствола левой коронарной артерии у больных с острым инфарктом миокарда. In Heart J 2006; 47:13-20 [полный текст].
- Киреев Д., Архипов М.В., Задор С.Т., Пэрис Дж.А., Боден В.Е. Клиническая полезность aVR-забытого электрокардиографического отведения. Энн Неинвазивная электрокардиология. 2010 Apr;15(2):175-80 [аннотация].
- Косугэ М., Эбина Т., Хиби К., Эндо М., Комура Н., Хашиба К. и др. Разрешение подъема сегмента ST в отведении aVR: сильный предиктор неблагоприятных исходов у пациентов с острым коронарным синдромом без подъема сегмента ST. Circ J. 2008 Jul; 72(7):1047-53 [полный текст].
- Косуге М., Эбина Т., Хиби К., Морита С., Эндо М., Маэдзима Н. и др. Ранний и простой предиктор тяжелого поражения левой магистральной артерии и/или поражения трех сосудов у пациентов с острым коронарным синдромом без подъема сегмента ST. Ам Джей Кардиол. 2011 15 фев; 107(4):495-500 [аннотация].
- Косугэ М., Кимура К., Исикава Т., Эбина Т., Симидзу Т., Хиби К. и др. Предикторы левого главного или трехсосудистого поражения у пациентов с острым коронарным синдромом без подъема сегмента ST. Am J Cardiol 2005; 95: 1366 – 1369 [аннотация].
- Косуге М., Кимура К., Исикава Т., Эбина Т., Хиби К., Цукахара К. и др. Комбинированная прогностическая ценность сегмента ST в отведении aVR и тропонина Т при поступлении в связи с острыми коронарными синдромами без подъема сегмента ST. Am J Cardiol 2006; 97: 334 – 339 [аннотация].
- Косугэ М., Эбина Т., Хиби К., Морита С., Комура Н., Хашиба К. и др. Ранние, точные, неинвазивные предикторы поражения ствола левого ствола или поражения трех сосудов у пациентов с острым коронарным синдромом без подъема сегмента ST. Circ J. 2009 Jun; 73(6):1105-10 [полный текст].
- Кюль Й.Т., Берг Р.М. Полезность отведения aVR для выявления очага поражения при остром инфаркте миокарда. Энн Неинвазивная электрокардиология. 2009 Jul;14(3):219-25 [аннотация].
- Никус К.С., Эскола М.Ю. Электрокардиограмма при острой окклюзии левой коронарной артерии. J Электрокардиол. 2008 ноябрь-декабрь; 41 (6): 626-9[Аннотация].
- Озмен Н., Йигинер О., Уз О., Кардесоглу Э., Апарчи М., Исилак З. и др. Подъем сегмента ST в отведении aVR во время пробы на беговой дорожке может указывать на поражение ствола левой коронарной артерии. Кардиол Пол. 2010 Oct;68(10):1107-11 [аннотация].
- Pickard AS, Becker RC, Schumock GT, Frye CB. Клопидогрел-ассоциированные кровотечения и связанные с ними осложнения у пациентов, перенесших коронарное шунтирование. Фармакотерапия. 2008 Mar;28(3):376-92 [аннотация].
- Ростофф П., Пивоварска В., Кондурацкая Е., Либионка А., Бобровская-Ющук М., Стопира К. и др. Значение отведения aVR в выявлении выраженного стеноза ствола левой коронарной артерии при остром коронарном синдроме. Kardiol Pol 2005;62:128-37 [аннотация].
- Uthamalingam S, Zheng H, Leavitt M, Pomerantsev E, Ahmado I, Gurm GS, Gewirtz H. Индуцированный физической нагрузкой подъем сегмента ST в отведении aVR на ЭКГ является полезным индикатором выраженного стеноза левой главной или устьевой ПМЖВ коронарной артерии. JACC Cardiovasc Imaging. 2011 Feb;4(2):176-86 [аннотация].
- de Winter RJ, Verouden NJW, Wellens HJJ, Wilde AAM. Новый признак проксимальной окклюзии ПМЖВ. N Engl J Med 2008;359:2071-3 [полный текст].
- Wiviott SD, Braunwald E, McCabe CH, Montalescot G, Ruzyllo W, Gottlieb S, et al. ТРИТОН-ТИМИ 38 Следователи. Прасугрел в сравнении с клопидогрелом у пациентов с острым коронарным синдромом. N Engl J Med. 2007 15 ноября; 357(20):2001-15 [аннотация].
- Уильямсон К., Матту А., Плаутц К.У., Биндер А., Брэди В.Дж. Электрокардиографические применения отведения aVR. Am J Emerg Med. 2006 ноябрь; 24 (7): 864-74 [pdf].
- Вонг К.К., Гао В., Стюарт Р.А., Френч Дж. К., Эйлуорд П.Е., Белый HD; для следователей HERO-2. Прогностическое значение полного спектра изменений сегмента ST aVR при остром инфаркте миокарда. Eur Heart J. 19 августа 2011 г. [аннотация].
- Ямаджи Х., Ивасаки К., Кусачи С., Мураками Т., Хирами Р., Хамамото Х. и др. Прогнозирование острой обструкции ствола левой коронарной артерии с помощью электрокардиографии в 12 отведениях. Элевация сегмента ST в отведении aVR с меньшей элевацией сегмента ST в отведении V (1). J Am Coll Кардиол. 1 ноября 2001 г .; 38 (5): 1348-54 [полный текст].
Advanced Reading
Online
- Wiesbauer F, Kühn P. Онлайн-курс желтого пояса по ЭКГ: Станьте экспертом по ЭКГ. Medmastery
- Wiesbauer F, Kühn P. Онлайн-курс «Голубой пояс» по ЭКГ: научитесь диагностировать любые проблемы с ритмом. Медмастери
- Равшани А. Клиническая интерпретация ЭКГ Волны ЭКГ
- Смит С.В. Блог доктора Смита об ЭКГ.
Учебники
- Матту А., Табас Дж. А., Брейди В. Дж. Электрокардиография в неотложной, неотложной и интенсивной терапии. 2д, 2019
- Brady WJ, Lipinski MJ et al. Электрокардиограмма в клинической медицине. 1e, 2020
- Штраус Д.Г., Шокен Д.Д. Практическая электрокардиография Marriott 13e, 2021
- Хэмптон Дж. Практическая ЭКГ 7e, 2019
- Грауэр К. Карманный мозг ЭКГ (расширенный) 6e, 2014
- Брэди В.Дж., Трувит Д.Д. Критические решения в неотложной и неотложной помощи Электрокардиография 1e, 2009
- Surawicz B, Knilans T. Chou’s Electrocardiography in Clinical Practice: Adult and Pediatric 6e, 2008
- Mattu A, Brady W. ЭКГ для врача скорой помощи, часть I 1e, 2003 г. и часть II
- Chan TC. ЭКГ в неотложной медицине и неотложной помощи 1e, 2004
- Smith SW. ЭКГ при остром ИМ. 2002 [PDF]
LITFL Дополнительная литература
- Основы библиотеки ЭКГ – кривые, интервалы, сегменты и клиническая интерпретация
- ЭКГ от А до Я по диагнозу – интерпретация ЭКГ в клиническом контексте
- 100 Викторина по ЭКГ – инструмент самооценки для экзаменационной практики
- Справочные сайты и книги по ЭКГ – лучшие из остальных
Роберт Баттнер
MBBS (UWA) CCPU (RCE, Biliary, DVT, E-FAST, AAA) Продвинутый стажер по неотложной медицинской помощи для взрослых и детей в Мельбурне, Австралия.
