Как запустить блок питания без компьютера и материнской платы перемычкой или скрепкой, какие провода замкнуть чтобы проверить БП
Железо КомментироватьЗадать вопросНаписать пост
В некоторых ситуациях требуется произвести запуск блока питания без использования персонального компьютера (ПК). В первую очередь это необходимо, для проверки работоспособности компонента и напряжения на выводах. Далее подробно рассмотрим принцип работы и запуска блока питания без применения компьютера.
Важно! Перед тем, как приступать к процессу, стоит сразу сказать о том, что запуск блока питания (БП) без использования ПК или другой нагрузки (хотя бы подключенной лампочки или кулера) может привести к его поломке и поражению электрическим током, поэтому все действия выполняются на свой страх и риск.
Немного о том, зачем это нужно
Причины, по которым может потребоваться выполнить запуск БП без использования ПК:
- компьютер не запускается или через несколько секунд после старта выключается.
- диагностика компонентов ПК;
- использование нескольких устройств в одном компьютере, для увеличения производительности.
Стандартная процедура включения
Принцип работы блока питания основывается на преобразовании электричества (сетевого напряжения) до того значения, которое требуется для функционирования ПК. Благодаря этому компоненты компьютера могут стабильно работать и не подвергаться воздействию различных помех.
Процесс запуска происходит следующим образом:
- в первую очередь ток подается в фильтр, который отвечает за пики, гармоники и помехи в электрической сети;
- далее благодаря прохождению через фильтр, ток стабилизируется. Возьмем для примера значение мощности в 350В;
- затем ток подается в инвертор, где преобразуется в переменное значение от 30 кГц, до 55 кГц. В заключении ток подается ко всем компонентам ПК через разные отводы, т.к. оборудованию требуется разное напряжение.
В заключении ток подается ко всем компонентам ПК через разные отводы, т.к. оборудованию требуется разное напряжение.Как включить блок питания без компьютера
Первые источники питания для ПК производились по стандарту АТ. Благодаря этому, запуск можно было произвести без использования ПК, т.е. напрямую. Сейчас же блоки выпускаются в новом стандарте АТХ, и холостой запуск теперь вредит им. Они оснащены коннекторами SATA и Molex для подключения жестких дисков и видеокарт. Также имеются 4-pin и 8-pin питание для подключения процессора и 20 pin (более старые устройства) или 24 pin (оснащаются современные ПК) под материнскую плату.

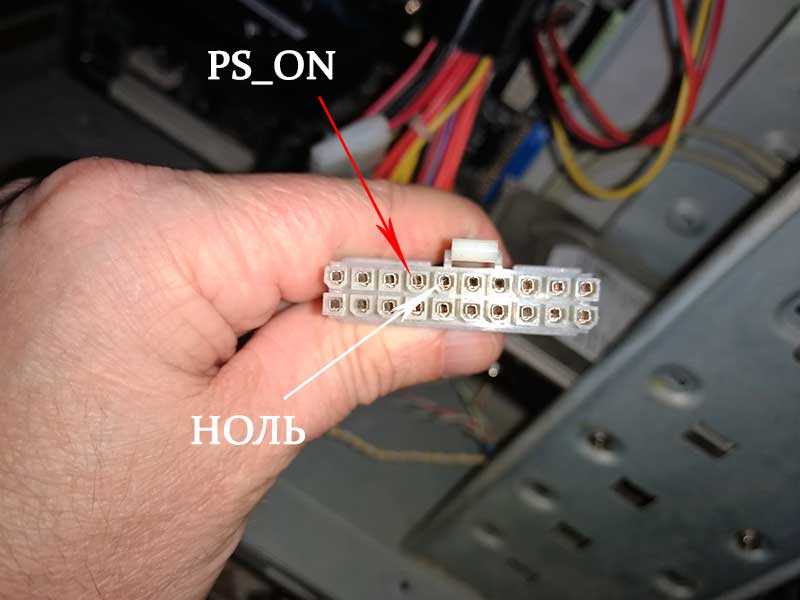

Для запуска БП необходимо знать, какие контакты требуется замкнуть, как правило для это используют разъем PS_ON (зеленый) и COM (черный). Далее пошагово рассмотрим общие шаги по запуску без ПК.
Прежде всего необходимо понимать, по каким кабелям какое напряжение идет, чтобы обезопасить себя. Схема распиновки блока питания:
| Цвет | Номер разъема | Номер разъема | Уровень напряжения в Вольтах | Цвет | |
|---|---|---|---|---|---|
| оранжевый | +3,3 | 1 | 13 | +3,3 | оранжевый |
| оранжевый | +3,3 | 2 | 14 | -12 | синий |
| черный | заземление | 3 | 15 | заземление | черный |
| красный | +5 | 4 | 16 | Power on | зеленый |
| черный | заземление | 5 | 17 | заземление | черный |
| красный | +5 | 6 | 18 | заземление | черный |
| черный | заземление | 7 | 19 | заземление | черный |
| серый | Power good | 8 | 20 | -5 | белый |
| фиолетовый | +5 VSB | 9 | 21 | +5 | красный |
| желтый | +12 | 10 | 22 | +5 | красный |
| желтый | +12 | 11 | 23 | +5 | красный |
| оранжевый | +3,3 | 12 | 24 | заземление | черный |
Инструкция:
- для начала необходимо выполнить отключение БП от сети и других компонентов ПК;
- затем откручиваем болты крепления и аккуратно вытаскиваем источник питания из системного блока;
Обратите внимание, что блоки оснащенные 20 pin и 20+4 pin разъемами не следует включать без нагрузки.
В противном случае он может выйдет из строя.
- для обеспечения нагрузки будем использовать кулер. Главное, чтобы БП не работал без нагрузки;
- далее требуется выполнить замыкание PS_ON (зеленый) и COM (черный). Для запуска используем скрепку или изготавливаем перемычку. Перемычку можно изготовить из обыкновенного кусочка провода с зачищенными концами;
- замыкаем контакты, вставляем скрепку или перемычку в разъемы PS_ON и COM и запускаем БП.
Касательно старого блока питания стандарта AT — там все немного по-другому. Замыкание зеленого и черного контакта не включат блок питания без материнской платы. В этом случае необходимо изготовить 2 перемычки и использовать для запуска сразу две комбинации: голубой – черный и белый – коричневый.
ВНИМАНИЕ! При запуске БП стандарта AT стоит быть внимательным! Напряжение на одном из замыкаемых контактов 220 Вольт!
youtube.com/embed/jYxUSaWkwyM?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»>Как можно использовать блок питания от компьютера
Из ненужного БП вполне можно сделать устройства, которые пригодятся в быту. Далее рассмотрим, как можно использовать блок от компьютера.
Переделка БП в переменный источник напряжения
Источник постоянного напряжения из компьютерного блока питания достаточно удобная вещь. Для этого потребуется выполнить замену катушек сопротивления и выпаять дроссель. Благодаря этому можно регулировать напряжение от 0 до 20В. Если требуется стандартное напряжение (12В), то требуется установить тиристорный регулятор.
Переделка БП в зарядное устройство
Для переделки блока питания в зарядное устройство потребуется выполнить замену диодов Шоттки на ультрабыстрые. Главным преимуществом подобного ЗУ является то, что у него небольшой вес и габариты. Недостатками данного устройства является чувствительность к перегрузкам и коротким замыканиям.
Для исключения перегрузок и короткого замыкания требуется изготовить систему защиты.
Переделка БП в постоянный источник напряжения
Для начала требуется определить, к какому типу относится БП — АТ или АТХ. Импульсные (AT) работают исключительно под нагрузкой, в свою очередь ATX достаточно замкнуть с имитацией нагрузки, как было приведено в инструкции выше. При этом на выходе получится напряжение от 5 до 12 В. Конечные значения будут зависеть исключительно от начальной мощности блока.
На главную
Reader Interactions
Как запустить блок питания ATX без компьютера
Главная » Устройства
Устройства0219
Иногда появляется необходимость воспользоваться компьютерным блоком питания формата ATX, не подключенным к материнской плате. Но всем известно, что кнопка включения питания на компьютерах с ATX блоком питания подключена к материнской плате и, кажется, что без компьютера тут не обойтись.
Немного про ATX
Блоки питания ATX пришли в своё время на смену блокам питания AT. Между ними существует достаточно много различий. Блок питания AT нельзя использовать с материнскими платами стандарта ATX (а точнее это возможно только при модификации блока питания). Среди ATX БП существует 2 стандарта: ATX v.1.x (20-контактный разьём на материнскую плату) и ATX12V 2.0 (24-контактный разъём, 4 дополнительных контакта выполнены в виде отдельного штекера).
Также под термином ATX понимается форм-фактор корпуса компьютера и соответствующий стандарт форм-фактора и разьёмов питания материнской платы.
Использовать блок питания ATX без компьютера может быть целесообразно в различных случаях, например для того чтобы запитать какие-то самодельные схемы напряжением 5 В или 12 В. Автор данного how-to одно время использовал блок питания ATX в качестве блока питания для wi-fi точки доступа D-Link 524up, когда накрылся родной адаптер.
На просторах рунета встречаются умельцы, которые ставят в комп два блока питания и получают таким образом двойную мощность.Особенно это актуально для геймеров, которым необходим компьютер с высокой производительностью.
Также два блока питания может потребоваться, если вы собираетесь установить в корпус своего компьютера различные дополнительные охлаждающие устройства (вентиляторы, помпу для системы водяного охлаждения, элементы Пельтье и пр.), а также различные неоновые лампы и прочие гирлянды… Встречаются также схемы и описания БП ATX, установленных в автомобиль 🙂
Несмотря на то, что стандарт ATX достаточно жёстко определён, блоки питания могут сильно отличаться. Это связано с тем, что большая часть блоков питания производится малоизвестными китайскими фирмами, которые не всегда соблюдают стандарт. Поэтому будьте осторожны, перед тем, как что-то делать с блоком питания проверьте всё несколько раз.
Как запустить блок питания ATX без компьютера?
Включить блок питания ATX без компьютера на самом деле не просто, а очень просто.
Вся суть заключается в том, что необходимо просто замкнуть зелёный и чёрный провода на разъёме блока питания (это выводы PS-ON и GND соответственно). Для того чтобы отключить блок питания необходимо размокнуть эти выводы.
Однако на разных блоках питания эти провода могут оказаться разных цветов (китайцы способны на большие подлянки, зачастую они путают названия цветов green и grey :). Поэтому лучше заранее попробовать уточнить, какой именно вывод у вас является выводом PS-ON. Также у некоторых производителей можно встретить включение блока питания с помощью замыкания PS-ON на +5 В (в частности COMPAQ).
Также категорически не рекомендуется включать блок питания ATX без нагрузки. Если всё-таки очень нужно — подключите на всякий случай CD/DVD-привод или какой-нибудь старый жёсткий диск. Перегружать блок питания также не стоит. Не забывайте, что указанная на блоке питания мощность является пиковой. Реальная длительно допустимая мощность гораздо меньше.
Рейтинг
( Пока оценок нет )
Поделиться:Как вручную включить блок питания ATX?
Автор: W1zzard Дата: 24-05-2004 07:10:17 | |
Чтобы включить блок питания ATX, который не подключен к материнской плате, используйте провод или скрепку для бумаг, чтобы замкнуть зеленый провод (PS_ON) на любой из черных проводов (COM).
Кроме того, имейте в виду, что в некоторых более старых моделях Dell (старше, чем Dimension 4300) использовались проприетарные блоки питания, которые не соответствуют стандарту ATX, хотя физически они будут выглядеть так же.
Обсудите эту статью на нашем форуме
04.04.2023 19:01 +03 изменить часовой пояс
Войти / Зарегистрироваться- NVIDIA GeForce 531.41 WHQL
- AMD Радеон 23.4.1 WHQL
- Интел ИГП 101.3790 / Арка 101.4257
к Гасс
скрытый графический процессор в диспетчере устройств (2)к Креветка Брим
I5-12600KF Не работает андервольтинг (115)к Билл_Брайт
Электрическое гудение/жужжание в области материнской платы — Нужна помощь (11)к AusWolf
эти показания температуры в порядке во время игр? (26)к Стево
Почему мы так быстро отказались от водородных автомобилей? (948)к Феррум Мастер
Стоит ли сейчас 24 Гб видеопамяти для игр? (154)к HeerZakdoeK
Экстраполяция состояния видеопамяти серии 3000 (24)к SN2716057
Во что ты играешь? (17531)к ГеймерГай
Лучший партнер AMD? (64)
- Обзор ASUS TUF Gaming GT502
- The Last of Us, часть I Обзор контрольных испытаний и анализа производительности
- ЦАПы TOPPING E70/E70 VELVET + обзор настольного стека усилителя L70
- Предстоящие выпуски оборудования в 2023 г. (обновлено в марте 2023 г.)
- Обзор Intel Core i5-13400F — сила эффективности
- HYTE Y40 Обзор
- Neo Forza NFP075 2 ТБ Обзор
- Обзор ASRock Z790 PG Sonic Edition
- Sapphire Radeon RX 7900 XT Pulse Обзор
- Обзор ASUS GeForce RTX 4080 Noctua OC — новый уровень бесшумности
- По слухам, эталонная видеокарта NVIDIA GeForce RTX 4070 будет стоить 749 долларов(190)
- Банк Силиконовой долины рушится, вызывает беспокойство в технологической отрасли, Roku раскрывает свои инвестиции в SVB (133)
- NVIDIA GeForce RTX 4070 по цене 600 долларов (96)
- Исполнительный директор NVIDIA говорит, что криптовалюты не приносят обществу ничего полезного (88)
- AMD Radeon RX 7900 XT теперь стоит от 800 долларов в Direct Clash до RTX 4070 Ti (87)
- Новая директива ЕС о праве на ремонт требует 10-летней доступности компонентов (86)
- AMD показывает первые игровые тесты Ryzen 7 7800X3D, до 24% быстрее, чем Core i9-13900K (85)
- YouTube-каналы Linus Media Group взломаны (79)
Как включить блок питания ATX
Используйте импульсный источник питания настольного ПК в стиле ATX для настольного ПК везде, где вам нужно 12 или 5 вольт постоянного тока.
Эти блоки питания (PSU) предлагают довольно хорошо стабилизированные, хорошо отфильтрованные и сильноточные источники. Блоки питания ATX представляют собой достойную настольную поставку. Итак, здесь мы предлагаем короткие контакты блока питания ATX для включения инструкций. Они показывают, какие цветные провода на блоке питания нужно закоротить, чтобы запустить питание.
Но проблема в том, как включить блок питания? К сожалению, вы не можете просто подключить его к розетке переменного тока и уйти. Фактически внутри компьютера питание осуществляется через материнскую плату. Он отправляет сигнал активации на источник питания всякий раз, когда вы нажимаете кнопку питания или выключите ее. Так как же создать такой сигнал самостоятельно без компьютера? Мы расскажем об этом ниже.
Как включить блок питания ATX: решение Для большинства этих расходных материалов для ПК, представленных сегодня на рынке, материнская плата взаимодействует с модулем питания через 20- или 24-контактный кабель, который соединяет их вместе.
Чтобы активировать часть блока питания, способную работать с полным током, материнская плата подключает контакт с зеленым проводом к земле. Вы можете сделать то же самое, вручную подключив этот зеленый провод к любому из черных (заземляющих) проводов того же разъема.
Большинство этих устройств имеют по крайней мере один внутренний вентилятор, который начинает вращаться при включении сильноточной части. Если нет вентилятора, или вентилятор не работает, измерьте напряжение мультиметром. Действительно, вы можете прочитать любой из красных, желтых или оранжевых проводов и заземления (черные провода) для 5 и 12 вольт. У некоторых расходных материалов может быть даже лампа, показывающая, что они работают.
Убедитесь, что у вас достаточно нагрузки Но прежде учтите, что, в отличие от линейных блоков питания, многим импульсным источникам питания для нормальной работы требуется минимальная нагрузка.
Часто бывает достаточно нагрузки, потребляющей один или два ампера. Вы можете избавиться от этого, подключив компьютерный вентилятор к 12-вольтовому выходу. На красный и черный провода любой из дополнительных вилок подается 12 вольт постоянного тока. Лампа накаливания также хорошо справляется с нагрузкой. Но если вы используете источник под постоянной нагрузкой, то не беспокойтесь об удовлетворении этих потребностей в минимальной нагрузке. Ваша постоянная нагрузка делает это автоматически. Например. Мы запитали 5-вольтовый WiFi-маршрутизатор с блоком питания ATX. Это действительно работало довольно хорошо, без добавления какой-либо минимальной нагрузки.
Я также запитывал радиоприемники и iPod указанными блоками питания и заряженными батареями. Поскольку в наши дни компьютерные блоки питания стоят недорого, они являются отличными источниками постоянного напряжения. То есть они работают до тех пор, пока нагрузка, которую вы на них накладываете, потребляет достаточный ток, но не слишком много.
Мы не советуем надолго подключать к этим блокам питания любые дорогие радиолюбительские устройства или чувствительную электронику. Особенно верно, если ваш блок питания издает много радиочастотного хэш-шума на своих выходных линиях. Это обычная черта импульсных источников питания, особенно дешевой конструкции. Хотя в крайнем случае мы используем компьютерные блоки питания, эти адаптеры лучше всего работают с компьютерами и другим ИТ-оборудованием. Но не так много другого неИТ-оборудования, особенно при неограниченном питании этих устройств.
Так что подключайте блок питания ATX на свой страх и риск. Но, честно говоря, если вы все сделаете правильно, риск повреждения нагрузочных устройств довольно низок. Нам еще предстоит уничтожить какие-либо устройства на 12 или 5 вольт.
