Антенна инвертор на 80 метров

Направленная антенна из элементов «Inverted V» диапазонов 80 и 40 м. Постройка вращающихся антенн для диапазонов 40 и 80 м представляет в любительских условиях значительную трудность. Но иногда требуется антенна, имеющая максимум излучения в каком-то одном направлении например для выполнения условий дипломов, или участия в соревнованиях и т. Была опробована двухэлементная антенна «Inverted V» диапазона 80 м, ориентированная на юго-запад для выполнения условий диплома «WAE». Передний лепесток этой антенны довольно широк, поэтому поставленная задача была успешно выполнена.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Шестидиапазонная антенна Inverted V

Антенна на диапазоны 1,8. ..10,1 MHz ot DL2KQ

И снова антенна UW4HW, теперь на диапазон 80 метров. Упрощенный вариант.

Антенна Inverted V на 6 диапазонов

Занятие Основные радиолюбительские антенны Инвертед Ви

Добро пожаловать

Комплекс антенн на 20/40/80метров

Двухдиапазонная INVERTED L на 160 и 80 метров

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Собираем и настраиваем Inverted V в полевых условиях за 10 минут

Шестидиапазонная антенна Inverted V

Существуют много вариантов антенны Inverted V. Обычно это два соединённых параллельно диполя на диапазоны 40 и 80 метров, середины которых подняты на мачту высотой 10…15 м. Диполь диапазона 40 метров работает и в диапазоне 15 метров. Описаны конструкции, содержащие до пяти-шести параллельных диполей, что увеличивает число рабочих диапазонов.

Но если диполей больше трёх, их взаимное влияние становится очень сильным — настройка одного диполя нарушает настройку одного-двух других. При подъёме такой антенны на мачту многочисленные провода, образующие её, обычно запутываются, и приходится долго их распутывать.

Предлагаемый вариант антенны Inverted V содержит три соединённых параллельно диполя, удовлетворительно работая при этом в шести радиолюбительских КВ-диапазонах: 10 метров, 15 метров, 20 метров, 30 метров, 40 метров и 80 метров….

Антенна на диапазоны 1,8…10,1 MHz ot DL2KQ

Постройка вращающихся антенн для диапазонов 40 и 80 м представляет в любительских условиях значительную трудность. Но иногда.

И снова антенна UW4HW, теперь на диапазон 80 метров.

Упрощенный вариант.

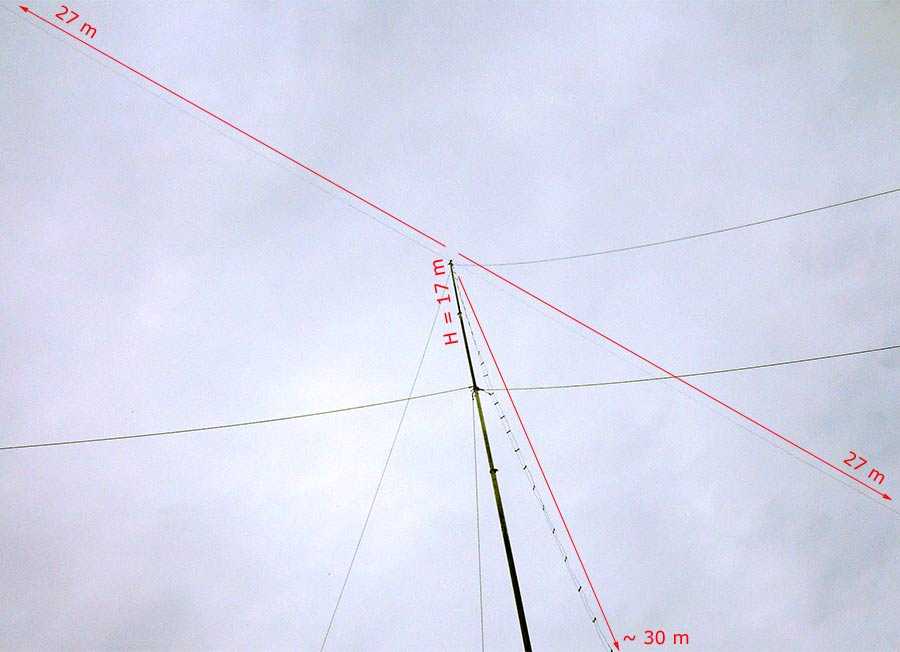

Сейчас этот форум просматривают: Google [Bot] и гости: 1. Форум радиолюбителей Кировской области Пропустить. Отчёт по строительству антенны Inverted Vee 80 40 20 Обсуждение конструкций антенн для работы на коротких волнах. Изготовление, разработка, настройка Для мачты притащил ель. Она оказалась на 16 метров. Кстати, почему ель — потому что ель более крепкая и гибкая чем сосна, на сильном ветру — сосны ломает а ели гнёт! Будущую мачту обкорил, оставил сушится. Из минусов нашёлся изгиб мачты, но это не страшно.

Антенна Inverted V на 6 диапазонов

Запомнить меня. Наш любимый форум. Сообщество Личные сообщения Можно общаться напрямую с интересными людьми. Надежная защита форума Мы следим за безопасностью форума, быстро реагируем на все заявки.

Изготовление антенн — это, можно сказать, «хобби в хобби». За свою радиолюбительскую жизнь я построил наверное не менее двух сотен различных конструкций а кто их считал?

Занятие Основные радиолюбительские антенны Инвертед Ви

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Страница 1 из 6 1 2 3 4 5 6 Последняя К странице: Показано с 1 по 15 из Добавить тему форума в del. Закладках Разместить в Ссылки Mail.

Добро пожаловать

Заметим, что изменив, раскрыв в меньшую сторону, уменьшаем волновое сопротивление! Всё возможно, хоть это и не Яги! Ещё один миф о том, что антенна INV V направленная. Это не так смотри диаграмму направленности , она круговая. При практической эксплуатации этой антенны глубоких провалов в диаграмме на всех диапазонах не замечено.

Если добавить в антенну еще один диапазон, например, 80 метров, при работе в этом диапазоне получится уже две удлиняющие.

Комплекс антенн на 20/40/80метров

В случае горизонтального расположения антенна приобретает более широкую диаграмму направленности, приближающуюся к круговой. Такая конструкция обладает большим усилением в книге не указывается насколько по сравнению с обычным полуволновым диполем. Антенна имеет более прижатый лепесток диаграммы направленности в вертикальной плоскости, что дает преимущество на дальних трассах.

Двухдиапазонная INVERTED L на 160 и 80 метров

Из приобретенных антенн 6 эл. Да и ти метровая армейская ферма со своими оттяжками и фундаментными блоками явно не гармонировала с затеей супруги посадить розы и устроить газон перед дачным домиком. Быстро продаю телескопическую ферму и одну 6эл. А на освободившемся месте тихо распускаются цветы и зеленеет газон.

Без преувеличения можно сказать, что метровый диапазон является одним из наиболее популярных. Однако многие земельные участки слишком малы для установки полноразмерной антенны на этот диапазон, с чем и столкнулся американский коротковолновик Joe Everhart, N2CX.

Радиолюбители часто используют антенну Inverted V как ненаправленную на несколько КВ-диапазонов. Перед другими многодиапазонными антеннами она имеет несколько преимуществ:. Излучатели образуют верхний ярус растяжек мачты;. Существуют много вариантов антенны Inverted V. Обычно это два соединённых параллельно диполя на диапазоны 40 и 80 метров, середины которых подняты на мачту высотой Диполь диапазона 40 метров работает и в диапазоне 15 метров.

Антенна позволяет работать во всём диапазоне метров с хорошими значениями КСВ. Это реализовано за счёт введения коммутации конденсатора в точке подключения коаксиального кабеля. Угол между полотнами составляет градусов. Использован провод П двойной.

Шестидиапазонная антенна Inverted V — RadioRadar

— для её установки нужна всего одна мачта любой удобной конструкции, которая не принимает участия в излучении радиоволн. Излучатели образуют верхний ярус растяжек мачты;

— хорошо работает над «плохой» землёй (подстилающей поверхностью с низкой проводимостью), поскольку в излучателях всех диапазонов пучность тока находится вблизи верхушки мачты и поэтому удалена от земли на максимальное расстояние;

— излучатели всех диапазонов полноразмерные и обеспечивают максимально эффективное излучение;

— все излучатели можно настраивать, не поднимаясь на мачту;

— питание антенны на всех диапазонах происходит по одному и тому же кабелю.
Существуют много вариантов антенны Inverted V. Обычно это два соединённых параллельно диполя на диапазоны 40 и 80 метров, середины которых подняты на мачту высотой 10…15 м. Диполь диапазона 40 метров работает и в диапазоне 15 метров. Описаны конструкции, содержащие до пяти-шести параллельных диполей, что увеличивает число рабочих диапазонов. Но если диполей больше трёх, их взаимное влияние становится очень сильным — настройка одного диполя нарушает настройку одного-двух других. При подъёме такой антенны на мачту многочисленные провода, образующие её, обычно запутываются, и приходится долго их распутывать.

Предлагаемый вариант антенны Inverted V (рис. 2) содержит три соединённых параллельно диполя, удовлетворительно работая при этом в шести радиолюбительских КВ-диапазонах: 10 метров, 15 метров, 20 метров, 30 метров, 40 метров и 80 метров. Она содержит два трапа, настроенных на частоту 14,2 МГц. Все диполи выполнены из медной проволоки диаметром 2,12 мм.

Ріс. 1. Антенна Inverted V

Рис. 2. Вариант антенны Inverted V

В диапазоне 80 метров работает диполь, образованный отрезками проводов W2, W4, W8, W11. Трапы W3 и W10 практически не укорачивают его. Рабочая полоса частот по КСВ<2 довольно узкая (50…60 кГц) и сильно зависит от высоты подвеса антенны и качества земли под ней.

В диапазоне 40 метров работает полноразмерный для этого диапазона диполь, образованный отрезками Wl и W9 и имеющий рабочую полосу частот около 150 кГц.

В диапазоне 30 метров снова работает диполь W2, W4, W8, W11, поскольку благодаря реактивности трапов W3 и W10 одна из его резонансных частот лежит в этом диапазоне. Резонанс довольно острый, но полностью покрывает диапазон.

Тот же диполь работает и в диапазоне 20 метров. Настроенные на 14,2 МГц трапы приводят к тому, что в этом случае работают только отрезки W4 и W8. Поэтому имеется резонанс диполя и в диапазоне 20 метров.

В диапазоне 15 метров работает диполь W1, W9, электрическая длина которого в этом диапазоне близка к 3/2Х.

В диапазоне 10 метров работает диполь, образованный отрезками W5 и W7.

Антенну устанавливают на мачте высотой 10…15 м. Как отмечалось выше, мачта не служит излучателем, она может быть составлена из алюминиевых или стальных труб разного диаметра. Применены трубы внешним диаметром 55, 50, 45 и 40 мм из сплава Д16. Они вставлены одна в одну на глубину 30 см и зафиксированы сквозными винтами М6.

Мачта имеет три яруса растяжек. Как уже было сказано, излучающие провода — части их верхнего яруса. Неизлучающие части оттяжек верхнего яруса и нижние ярусы выполнены из оцинкованной стальной проволоки диаметром 2 мм, разделённой изоляторами на отрезки длиной по 3 м.

Растяжки прикреплены к надетым на мачту пластинам из толстого стеклотекстолита и не имеют электрического контакта с ней.

Питают антенну по одному коаксиальному кабелю W6 с волновым сопротивлением 50 или 75 Ом. Применён кабель RG-213. В крайнем случае можно использовать телевизионный кабель хорошего качества, например Finmark F690BV.

Весьма желательно установить на кабеле запорный дроссель L1. В нашем случае его образует столбец, содержащий 50 колец К12х20х6 из феррита 2000НМ, надетый на ближайший к излучателям конец коаксиального кабеля и закреплённый на нём термоусаживаемой трубкой. В отсутствие достаточного числа ферритовых колец можно намотать 3 м кабеля на пластиковую трубу диаметром 50…60 мм, хорошо закрепив на ней витки. В любом случае дроссель располагают под стеклотекстолитовой пластиной, на которой кабель соединяется с диполями.

Все пайки проводов между собой и к кабелю, а также открытый конец самого кабеля должны быть хорошо защищены от осадков. Для этого использована сырая резина. В крайнем случае можно просто обмазать солидолом критичные к воздействию влаги места (особенно там, где из внешней изоляции коаксиального кабеля выходит оплётка). Соединяемые провода желательно перед пайкой скрепить бандажом из медной проволоки диаметром 0,5 мм.

Трапы W3 и W10 собирают по имеющейся на рис. 3 схеме. Для их изготовления подготовьте две пластины размерами 50×150 мм из стеклотекстолита толщиной 2,5…3 мм. На длинных рёбрах каждой пластины сделайте по семь пазов шириной и глубиной по 2 мм, расстояние между пазами также 2 мм. Для лучшей укладки провода пазы на противоположных рёбрах пластины должны быть взаимно смещены так, чтобы паз на одном ребре находился точно напротив выступа на другом.

Медным проводом диаметром 2 мм намотайте на оправке диаметром 45 мм две катушки по восемь витков. Сняв катушку с оправки, наденьте её на подготовленную пластину так, чтобы семь её витков вошли в пазы. Аналогично изготовьте и вторую катушку.

Далее необходимо приготовить густую эпоксидную смолу, смешав её с отвердителем в пропорции 10:1. Смолу наберите в шприц без иглы и закрепите ею витки в пазах стеклотекстолитовых пластин. Спустя сутки, когда смола полностью отвердеет, концы проводов катушек аккуратно отформуйте и присоедините к конденсаторам трапов. Индуктивность каждой катушки должна получиться около 2,24 мкГн.

Конденсаторы трапов — К15У-1а группы ТКЕ МП0 ёмкостью 56 пФ. Не советую использовать самодельные конденсаторы из медных пластин или фольгирован-ного армированного фторопласта (фАф). Их термостабильность будет плохой.

Трапы настраивают на частоту 14200 кГц бесконтактным способом, собрав установку, схема которой показана на рис. 3. Для этого необходимы генератор сигналов соответствующего диапазона мощностью 1…2 Вт и отрезок любого коаксиального кабеля длиной 1…2 м. Один конец этого отрезка подключают к выходу генератора, а другой — к катушке L1 диаметром 50 мм из двух витков провода диаметром 1…1,5 мм.

Рис. 3. Схема установки

Простейший индикатор напряжённости поля делают из стрелочного микроамперметра PA1 на 100 мкА, германиевых диодов VD1 и VD2, конденсаторов С1, С2 и такой же, как у генератора, двухвитковой катушки L2. Катушку L1 поднесите на расстояние 5…7 см к одному из торцов катушки трапа. На таком же расстоянии от другого торца катушки трапа поместите катушку L2. Все катушки должны быть соосны.

Включите генератор и, вращая ручку его перестройки, определите по максимуму показаний микроамперметра PA1 резонансную частоту трапа. Осторожно сжимая или растягивая витки катушки трапа в небольших пределах, добейтесь, чтобы у обоих трапов она была как можно ближе к 14200 кГц.

Крайне желательно проверить термостабильность изготовленных трапов. Для этого поместите их на 8…10 часов в морозильное отделение холодильника. Затем достаньте их и немедленно проверьте резонансную частоту. Она должна остаться в пределах диапазона 20 метров и обычно равна 14020…14040 кГц. После прогрева трапов до комнатной температуры их резонансная частота должна вернуться к исходной (14200 кГц). На этом настройка трапов закончена.

Провода диполя прикрепите к стеклотекстолитовой пластине длиной 200 мм. На ней же одним винтом (чтобы уменьшить механическую деформацию под воздействием ветра) закрепите трап, на который затем наденьте пластиковую бутылку со срезанным дном. Готовый трап изображён на рис. 4.

Рис. 4. Готовый трап

После установки на мачту антенну необходимо настроить. Для этого к нижнему концу фидера W6 подключите антенный анализатор. Чтобы лишний раз не опускать мачту, лучше обрезать провода W5 и W7 до указанной на рис. 2 длины заранее, поскольку после подъёма на мачту достать до них с земли будет невозможно. В диапазоне 10 метров ширина рабочей полосы частот диполя W5, W7 — около 500 кГц, при указанной длине проводов её центральная частота будет около 28250 кГц.

Далее настройте диполь из отрезков W1 и W9. Необходимо, чтобы он резонировал на частоте 7010…7020 кГц, при этом автоматически будет получен и резонанс в диапазоне 15 метров на частоте 21150 кГц.

Следующий этап — поиск резонанса в диапазоне 20 метров. Если он не попал на частоту 14150 кГц, откорректируйте длину проводов W4 и W8. Затем найдите резонанс в диапазоне 30 МГц, при необходимости корректируя длину проводов W2 и W11. Учтите, что в диапазоне 30 метров резонанс очень острый. После этого в диапазоне 80 метров автоматически должен получиться резонанс на частоте около 3540 кГц. На этом настройку антенны можно считать законченной.

Изготовлены три описанные антенны. Первая установлена у одного из соавторов статьи на радиостанции UR4LRG, вторая — у Алексея Яковлева (UT5UY), а третья — на коллективной радиостанции Харьковского радиоклуба UR4LZZ. Получено хорошее совпадение результатов моделирования и параметров реальной конструкции. Антенна хорошо выдерживает большую мощность даже в сырую погоду, в том числе при работе в диапазоне 20 метров.

Приложенный к статье файл InvV_80-40-30-20-15-10_ok.maa содержит компьютерную модель антенны. В трапах модели заданы оптимальная, согласно расчётам, ёмкость 50 пФ и индуктивность 2,53 мкГн. В этом случае при резонансе антенны в середине диапазона 30 метров она резонирует и в середине диапазона 80 метров. Однако при изготовлении антенны нам не удалось найти высоковольтные конденсаторы ёмкостью 50 пФ, поэтому в трапы были установлены конденсаторы К15У-1а номиналом 56 пФ, а индуктивность уменьшена. Могут быть применены и конденсаторы ёмкостью 47 пФ.

Файл модели антенны имеется здесь.

Автор: Александр Белоусов, Дмитрий Белоусов (UR4LRG), г. Харьков, Украина

40/80-метровая перевернутая V-дипольная антенна с нагруженной катушкой от KG0ZZ

Дата публикации: 11 сентября 2015 г. в: АнтеннаNo Comments

Эта 40- и 80-метровая перевернутая V-образная антенна изготовлена с нагрузочными катушками. Это полноразмерная антенна на 40 метров и укороченная антенна на 80 метров. Антенна резонирует на обоих диапазонах и не требует антенного тюнера. Это отличная КВ-антенна для радиолюбителя с небольшим задним двором!

Цель этого видео — сосредоточиться на конструкции, а не на теории, и помочь сборщикам антенн с их первым набором нагрузочных катушек. Также в этом видео я конвертирую 40-метровую перевернутую V-образную антенну, которую я построил в предыдущем видео. Как сделать коннектор точки подачи также объясняется в другом видео

Подробнее:

Комплект приемопередатчика RFI – 5 фильтров шумоподавления

08 февраля 2020 г.

MPN: RFI-ICOM-7300 Тип: НОВИНКА Страна/регион производства: США Номинальная мощность фильтра (PEP, Вт): = Номинальная мощность кабеля Диапазон подавления радиопомех (МГц):… Подробнее

QRN на 10 м от Over The Horizon Radar

18 июня 2015 г.

QRN на 10 м от радара Over The Horizon «Все 10-метровые операторы, должно быть, заметили двухтональные шумовые сигналы свисткового типа, создаваемые работой радара… Читать далее

The Ham разработал радио SDR mcHF DIY

21 апреля 2016 г.

ESDR: 1 ~ 50 МГц, мощность 15 Вт, отображение спектра FFT, поддержка передачи данных. О портативном устройстве: машина + аккумулятор (используя 6 батарейных отсеков 18650, можно заменить … Подробнее

Сделано в США! Список праздничных подарков для радиолюбителей 2021

25 ноября 2021 г.

В этом году в моем праздничном списке подарков для радиолюбителей есть все, что сделано в США. Полевые заметки Steno Book CW Morse Keyshttps://cwmorse.us/ Chameleon CHA-LEF… Подробнее

Настройка SharkRF Openspot 4 Pro – ПЕРВЫЙ ВЗГЛЯД!

02 августа 2022 г.

SharkRF Openspot 4 Это мой первый взгляд на физический размер и функции меню нового Openspot 4 Pro от SharkRF. openSPOT4 — это наша новейшая… Подробнее

Измерение вносимых потерь антенного тюнера

08 июля 2022 г.

В этом видео мы рассмотрим вносимые потери или потери в линии, возникающие в результате использования антенного тюнера в любительском радио. В видео мы используем антенну MFJ-901B… Подробнее

Всемирный день радиолюбителя (WARD) 2021 — воскресенье, 18 апреля

31 марта 2021 г.

Всемирный день радиолюбителя (WARD) 2021 года отмечается в воскресенье, 18 апреля. В этот день в 1925 октября в Париже был образован Международный союз радиолюбителей (IARU). Сегодня… Читать далее

Предупреждение : file_get_contents(https://plusone.google.com/_/+1/fastbutton?url=https%3A%2F%2Fqrznow.com%2Fcoil-loaded-4080-meter-inverted-v-dipole- антенна-by-kg0zz%2F): не удалось открыть поток: HTTP-запрос не выполнен! HTTP/1.0 404 Не найден в /home/qrznow/public_html/wp-content/themes/goodnews5/framework/functions/posts_share.php онлайн 151

Перевернутая V-образная антенна для 40 и 80 метров

Эндрю Уэсткотт ‘M0WAN’

Главная страница > Радиолюбители > 40 и 80 инв. В

Введение в любительскую радиосвязь
Контактная информация и информация о местоположении
80-метровая антенна на почтовой марке
• 40 и 80 м, комбинированная перевернутая буква V. •
Прием сигналов СНЧ
Помехи PLT
Калькулятор емкостного реактивного сопротивления (открывается в новом окне)
Калькулятор индуктивного реактивного сопротивления (открывается в новом окне)

На этой странице подробно описана конструкция моей двухдиапазонной инвертированной V-образной антенны для диапазонов 40 и 80 м. С тех пор, как я переехал в участок с большим садом, я смог построить полноразмерную перевернутую букву V на 80 м и решил одновременно включить элементы для 40-метровой перевернутой буквы V. Обе антенны будут питаться от одной и той же точки питания, чтобы уменьшить количество и, следовательно, стоимость фидерных линий, и намерение состояло в том, чтобы включить дросселирующий балун в точку питания, чтобы обеспечить сбалансированную работу антенн, несмотря на то, что они питаются от несбалансированного фидера.

Воронка и литой цоколь

Литой цоколь на месте

Я уже определился с типом опорной стойки, которую собирался использовать, и она была поставлена компанией Knights Electrocom. Он поставляется в виде секций по 1,5 метра с одним концом, обжатым до меньшего диаметра, что позволяет складывать секции вместе для получения более длинной опоры. Одна проблема, которую я выявил из предыдущего опыта, заключалась в тенденции шеста постепенно погружаться в землю под собственным весом с течением времени, из-за чего растяжки провисали, а так как земля в этом месте особенно мягкая, я решил принять меры, чтобы избегать этого.

Решение, к которому я пришел, состояло в том, чтобы создать нечто вроде фундамента, заполнив воронку быстросхватывающимся цементом, чтобы отлить прочное коническое основание, на котором могла стоять мачта. Затем бетонный конус был заложен в землю с использованием гравия в соответствующем месте. На фотографиях слева показана отливка конуса и способ его размещения на земле. Идея заключалась в том, что алюминиевая трубка будет располагаться по центру конуса, что не только определит его местоположение, но и предотвратит его погружение в землю.

Находясь на высоте 800 футов над уровнем моря и частично незащищенной, удар молнии в опорную мачту был вполне возможен, поэтому в самой верхней части мачты были вырезаны секции, образующие ряд шипов на самом верху, в надежде, что это будет работать как молниеотвод. По-видимому, цель молниеотвода состоит не в том, чтобы нанести прямой удар в землю (хотя очевидно, что он должен быть в состоянии сделать это без повреждений), а в том, чтобы постепенно разряжать облако над головой, надеясь вообще избежать удара.

Воздушный терминал

Я поместил здесь справа фотографию того, что я сделал с верхней трубой, которая, надеюсь, позволит ей работать как воздушный терминал. План состоял в том, чтобы разместить медные заземляющие стержни у основания мачты и соединить основания труб с этими заземляющими стержнями с заземляющими опорами с помощью толстого медного кабеля, что обеспечит путь с очень низким импедансом от кончика мачты до земли.

Следующей задачей было установить растяжки на верхнюю секцию, изоляторы для 40-метровых и 80-метровых элементов и дросселирующий балун – все это было установлено на пару футов ниже наконечника для некоторой защиты от прямого удара. Из-за общей длины собранной мачты я решил, что было бы разумно прикрепить оттяжки и к середине сборки, чтобы стабилизировать все, так как центр будет иметь тенденцию к неконтролируемому раскачиванию на ветру, поэтому необходимые Оборудование было установлено в этот момент тоже.

На приведенной ниже фотографии показана верхняя часть мачты с установленными дроссельными балунами и креплениями растяжек, готовая к сборке изоляторов и точки питания.

Дроссельный балун

Теперь мне нужно было подготовить проволочные элементы. Мне очень повезло много лет назад, что у меня была возможность, скажем так, получить старый телеграфный провод из сплава кадмия и меди, который в то время использовался для оголенных проводов. Проводимость такой проволоки почти такая же, как у чистой меди, но она намного тверже. Изначально были угаданы длины проводов для элементов — можно примерно рассчитать, какими должны быть эти длины, но поскольку существует так много переменных, таких как соседние объекты и близость земли, расчетные размеры редко бывают близки к реальным. Так что — угадал. Элементы для обоих диапазонов оказались длиннее, чем требовалось, и пришлось много опускать и поднимать антенну, прежде чем я был доволен. Более длинные 80-метровые элементы были обрезаны в первую очередь, и когда я был счастлив (на самом деле очень счастлив — КСВ практически равен единице на целевой частоте 3,740 МГц), я имел дело с 40-метровыми элементами. Обрезка этих более коротких элементов не оказала заметного влияния на настройку 80-метровых элементов, что было полезно.

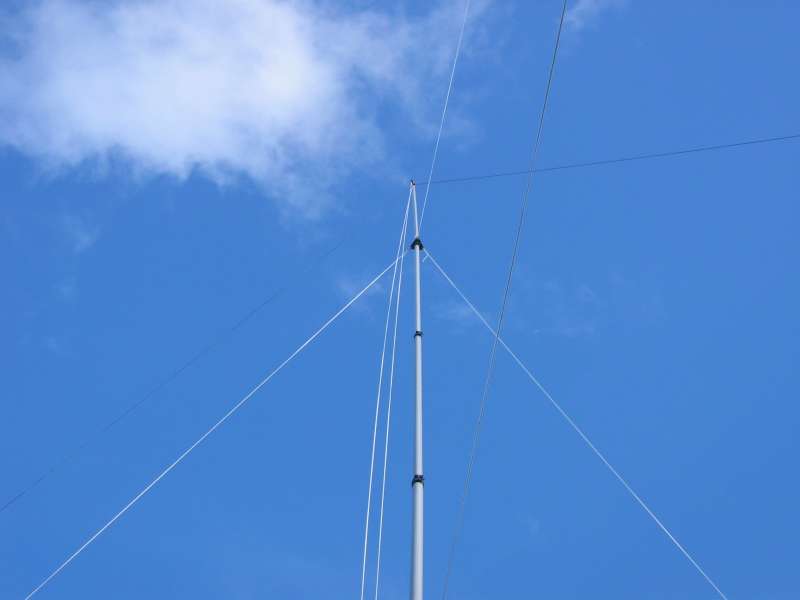

На месте

На фотографии справа показана верхняя часть окончательного монтажа высотой около 50 футов, на которой видны дроссельный балун, оттяжки, изоляторы и проволочные элементы. Следует упомянуть расположение изоляторов на внешних концах элементов: вместо того, чтобы заканчивать каждый элемент на изоляторах, был прикреплен «свиной хвост» провода длиной около 15 дюймов или около того, чтобы выходить за пределы изоляторов, плавая посередине. воздуха. Я вижу в этом два преимущества: во-первых, это очень упрощает окончательную обрезку антенны, а во-вторых, удаляется самый кончик — часть антенны с самым высоким импедансом и, следовательно, часть с самым высоким напряжением — от изолятора. Этот второй пункт, может быть, и не имеет значения, но он делает меня счастливым.

Ниже приведена схема всей двухдиапазонной антенны с измерениями критических элементов. Как видно, 40-метровые элементы имеют более крутой наклон, чем 80-метровые, и имеют собственные наземные опоры ближе к основанию мачты. Это позволяет довольно легко изменять угол для оптимизации согласования импеданса. Угол 80-метрового элемента был больше зависит от удачи, так как высота мачты была заранее определена, как и размер сада, в котором я мог ее разместить. определенно лучшее, что я построил до сих пор.

Чертеж антенны

Эта антенна с указанными длинами элементов и точками крепления позволила получить 80-метровую антенну с центром настройки около 3,740 МГц и почти единичным КСВ.
