Swiss Quad Antenna — IW5EDI Simone

Alain Miqueu, F6ITV

Какая однодиапазонная направленная антенна может обеспечить хороший коэффициент усиления, хорошее соотношение F/B, будучи небольшой и механически пригодной для радиолюбителей? Как принято говорить, это процесс, который заключается в поиске наилучшего компромисса.

• Сюда не входят Yagi с высоким коэффициентом усиления и длинной стрелой, которые очень большие и тяжелые.
• 3-элементный Yagi мог бы подойти для выступлений, но для меня он все еще слишком велик.
• 2-элементный кубический квадроцикл мог бы подойти по характеристикам и размерам, но механически он довольно сложен и хрупок.

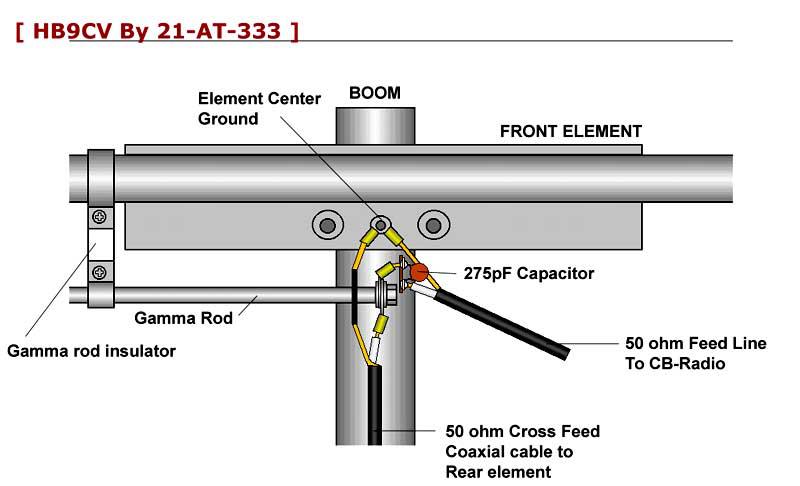

• Известный г-н Баумгартнер, HB9CV, реализовал 2-элементную трубчатую антенну, в которой оба элемента питаются с такой фазировкой, что обеспечивает лучшие характеристики, чем 2-элементная Yagi.
  В Европе антенна HB9CV широко используется в портативных экспериментах на ОВЧ и УВЧ, а также на ВЧ. Он имеет много общего с ZL Special, см. W4RNL 9.0008
• HB9CV также перенес свою систему питания на двухэлементный кубический счетверенный, что позволило ему заземлить оба контура, гениальная идея для уникальной модели, которую он назвал SWISS QUAD. Когда я увидел
  , он меня поразил, хотя он и кажется механически более сложным, чем двухэлементный Yagi, на мой взгляд, его конструкция проще, чем у классического квадроцикла, благодаря его функции заземления.

На сегодняшний день я собрал два Swiss Quad, один на 28 и один на 50 МГц. Поэтому я воспользуюсь возможностью Интернета, чтобы поделиться этим преимуществом с теми, кто заинтересован в создании этой антенны, потому что она действительно причудливая и даст вам отличные характеристики DX вместе с удовлетворением от ее конструкции.

Примечания

• Я помню, что в 1990 году руководитель JA сообщил мне, что на 10 м были проведены эксперименты по добавлению паразитных трубчатых элементов к Swiss Quad (Swiss Quagui?), а также по созданию многослойных решеток с полученными антеннами. .
• Также я помню, что в 90-х годах японская компания TET выпустила на рынок такую ​​антенну для диапазона 144 МГц.

ЗАЯВЛЕННЫЕ ХАРАКТЕРИСТИКИ

• Коэффициент усиления против диполя на коротком расстоянии от 6 до 7,9дБ
• Усиление против диполя на большом расстоянии от 12 до 14 дБ
• F/B на 15 км 15 дБ
• F/B на 1000 км 10–12 дБ
• F/B на 3000 км 18–24 дБ

DIMENSIONS

Во-первых, моя горячая признательность F3XY, R. Piat, автору очень известной книги во франкоязычном сообществе «LES ANTENNES».

На самом деле, F3XY предоставил мне оригинальный документ, который я долго искал, относительно антенны Swiss Quad Рудольфа Баумгартнера, HB9РЕЗЮМЕ.

Несмотря на то, что этот документ на немецком языке, а также мое плохое знание языка Гёте, к счастью, тексты, относящиеся к расчетам, остаются окончательно понятными, поэтому я знаю, что могу рассказать, как HB9CV определил четырехкратный периметр своей антенны.

• Известно, что петлевой эффект заставляет резонировать ниже рабочей частоты антенну, периметр которой равен 1wl. Таким образом, к периметру квадроцикла необходимо применить поправочный коэффициент, чтобы он резонировал на рабочей частоте HB9.CV использует коэффициент 1,12 wl.
• HB9CV дает 5% разницу между периметрами рефлектора и директора.
• По крайней мере, отражатель должен быть вырезан, чтобы его резонанс был на 2,5% ниже рабочей частоты, а отражатель на 2,5% выше.

Таким образом, это просто приводит к следующим результатам:

• Периметр рефлектора: 1,12 * 1,025 = 1,148 wl
• Периметр директора: 1,12 * 0,975 = 1,092 wl

Данные конкретной геометрии антенны кажется трудно определить.
Но глядя на рисунок напротив, легко догадаться, какой длины элементы необходимы для конструкции.

Периметр петли равен P = 2*(L + H) с,

H = высота ; L = 2*l + d = ширина; d = расстояние между петлями

ПОМОЩЬ В РАСЧЕТАХ

Чтобы избежать расчетов длины расточки относительно ленты, я разработал противоположную электронную таблицу EXCEL, которая значительно облегчает работу.

Загрузить инструмент диаграммы (6 шт.): SQc.zip

Инструмент очень гибкий, он позволяет изменять частоту (в центре CW или SSB), модифицировать различные коэффициенты (доля лямбда), применимые к интервалу и периметру петли. и после окончательного решения зафиксировать в качестве констант высоту H и расстояние d.

ВНИМАНИЕ, модификация коэффициентов предназначена только для того, чтобы увидеть, как они влияют на размеры антенны. Моделирование — единственный инструмент, который может сказать, как модификации влияют на характеристики антенны.

Очевидно, что точность цифр является результатом теоретических расчетов и их можно без проблем округлить.

КОНСТРУКЦИЯ

После некоторых просьб пояснить текст и фотографии, я даю описание построенного мной SQ28MHz. Это облегченная версия, которая несколько раз подвергалась непогоде, ее сняли через 5 лет (19 лет).88-1993) (см. 10 млн объектов dxcc) и продемонстрировал свою работоспособность. Очевидно, что можно использовать другие диаметры трубок и/или проводов, потому что все настройки будут автоматически учитываться при реализации резонанса антенны.

Некоторая информация о сверлении и диаметре не предоставляется. Они зависят от материала и оборудования, которое вы будете использовать.

Размеры

Определение d
Расстояние между петлями рекомендуется выбирать равным 0,1 лямбда

Определение H
H, высота петли, одинакова для рефлектора и директора. H теоретически определяется как 1/4 периметра петли отражателя, которая длиннее. Я так и не нашел точной информации на эту тему, но на практике H немного удлиняется, и на 10 м я выбрал коэффициент h = 0,26, чтобы получить округленное значение H 3,15 м.

Определение L и l
При вводе округленных значений H и d в соответствующих ячейках диаграммы вы получите значения L и l для каждой петли.

Сборка антенны

Очень важно соблюдать общую симметрию контуров, а также разницу в длине периметров контуров.

Вертикальные элементы
Я использовал кабель с гибкой оболочкой сечением 1 мм2, состоящий из нескольких тонких медных проводов (подходит 100 Вт) и имеющий длину H с припаянными клеммами.

Горизонтальные элементы
После определения d, H, L и l пришло время сделать горизонтальный элемент. Для каждого горизонтального элемента я использовал центральную секцию из алюминиевой трубы прямоугольного сечения длиной 50 см и размером 20x20x1,5 мм. Две секции алюминиевой трубки длиной 1 м и диаметром 16 мм могут скользить внутри квадратной трубки, чтобы регулировать расстояние d, а другой конец изогнут под углом 45° на длине 25 см. Определите правильное положение этих секций внутри квадратной трубы, просверлите там, где это необходимо, чтобы закрепить их винтами, шайбами, гайками и, при необходимости, внутренними клиньями. (фото).

Сборка двух горизонтальных элементов делает верхнюю и нижнюю петли. Простая в изготовлении специальная алюминиевая деталь OM обеспечивает надежное пересечение под углом 90° между двумя горизонтальными элементами и мачтой. (фото). Некоторые советы:

• Обратите внимание на углы 90° и 45°
• Убедитесь, что верхняя и нижняя горизонтальные сборки идентичны. На земле положите их друг на друга и сравните.
• Выполнить соответствующие исправления

Чтобы обеспечить натяжение вертикальных проволочных элементов, соединенных с концами l-элементов, я настоятельно рекомендую слегка согнуть, вверх или вниз, в зависимости от их расположения, 25-сантиметровый участок, согнутый под углом 45 °.

Для регулировки периметра контура при реализации резонанса антенны l элементы изготовлены из алюминиевой трубки с внешним диаметром 12 мм, поэтому они могут скользить внутри изогнутой под углом 45° трубки сечением 25 см и диаметром 16 мм. Концы отогнутых участков подпиливаются по длине не более чем на 3 см. Зажимное кольцо позволит зафиксировать l элемент. (фото)

Кормушка

• Коробка изготовлена ​​из изолирующего материала.
• Две противоположные стороны корпуса снабжены резиновым уплотнением, адаптированным к диаметру гамма-стержня (фото)
• Внизу корпуса установлен алюминиевый лист, предназначенный для заземления SO239 с помощью швеллера (фото)
• Корпус крепится к прямоугольной трубе с помощью винтов, шайб и гаек. Он не должен затруднять проход вертикальной мачты.

Двойная гамма

• Расстояние между двойной гаммой и петлей составляет примерно 30-35 мм (от внешнего края к внешнему)
• Двойная гамма состоит из двух алюминиевых стержней длиной 1 м и важно)
• Два стержня просверлены на одном конце, эти концы вставляются в резиновые уплотнители, а затем соединяются между собой с помощью алюминиевого уголка 10x10x1,5. (фото)
• На 28МГц два конденсатора параллельно — переменный 60пФ + фиксированный 60пФ — подключены между двойным гамма центром и выходом SO239.
• Скользящие короткозамыкатели изготавливаются путем формирования алюминиевой плоской части 10x10x1,5 мм, центральная часть которой стягивается с помощью винта, шайб и барашковой гайки. (фото)

Мачта
Состоит из двух штабелируемых секций TV длиной 2 м и диаметром 40 мм. Сверления должны быть точными, так как они должны идеально совпадать с отверстиями сборки верхней и нижней петель.

Фурнитура/Водостойкость
Настоятельно рекомендуется использовать фурнитуру из нержавеющей стали очень хорошего качества, а также использовать герметизирующую мастику, где это необходимо. На фотографиях хорошо видна коррозия за 5 лет эксплуатации.

СТРАТЕГИЯ РЕГУЛИРОВКИ ПЕРИМЕТРА ПЕТЛИ

• После замораживания H и d я искал, на какое значение сдвига частоты удлиняется L на 1 см или, другими словами, P на 2 см и l на 1/2 см. Эти данные будут очень полезны для
  перемещения/корректировки резонансной частоты.
• Изменение каждого элемента l на одно и то же значение отрегулирует резонансную частоту и сохранит примерно постоянной разницу между периметрами контура.

РЕЗОНАНСНАЯ РЕАЛИЗАЦИЯ

После сборки антенны и во время тестирования:

• Установите короткое замыкание двойного гамма-излучения близко к максимуму.
• Установите переменный конденсатор емкостью 60 пФ на максимальное значение.
• Найдите частоту, на которой КСВ минимален.
• Для уменьшения КСВ отрегулируйте переменный конденсатор.
• При необходимости немного сдвиньте (с шагом 5 см) каждое короткое замыкание к центру антенны.
• Чтобы снова уменьшить КСВ, отрегулируйте переменный конденсатор.
• Запустив вышеописанную процедуру несколько раз, вы найдете частотный диапазон, в котором КСВ близок к 1:1.
• Можно сделать вывод, что частота центрального диапазона является резонансной частотой антенны.

Эту первую регулировку обычно легко получить, но она не принимает во внимание трудности физического достижения точек регулировки. Привет!

• В соответствии с данными сдвига частоты, полученными с помощью графического инструмента (см. выше), измените 8 элементов l на одно и то же значение, чтобы сдвинуть резонансную частоту до требуемой
• Обычно эта модификация влияет на предыдущие настройки двойная гамма. Подрегулируйте переменный конденсатор, если предыдущая резонансная частота была очень близка к задействованной, этого может быть достаточно.
• Возможно, вам придется заново начать процедуру глобальной настройки. Потерпи!

СТОПОР

Из-за влажности необходимо заменить переменный конденсатор на постоянный, имеющий низкий температурный коэффициент и соответствующий рабочей мощности. Это влечет за собой удаление набора конденсаторов и возможность точно оценить его значение или, что еще лучше, измерить его. Я предпочел разместить конденсатор, равный примерно 3/4 расчетного значения, и протестировать несколько значений параллельно, чтобы получить предыдущий КСВ и полосу пропускания.

Исходя из моего опыта работы с 50-мегагерцовой версией, которая обеспечивает легкий доступ к точкам настройки благодаря своему небольшому размеру, точная настройка двойной гаммы — лучший способ оптимизировать КСВ вместе с полосой пропускания. На самом деле, наилучшие места для короткого замыкания получаются, когда длина гамма-излучения по направлению к отражателю больше, чем по направлению к директору.

После того, как антенна будет установлена ​​на конечной локации, не запрещайте, возможно, вам придется заново начинать процедуру настройки. Ведь это верно для любой антенны.

Изготовление антенны QRP 23 см HB9CV

Андрей VK1AD / 11.12.2017

Самодельная 23-см (1296 МГц) антенна HB9CV yagi для SOTA

Чтобы начать работу с 23-см радиолюбителем, трансвертер SG-Lab 23 см 1296 МГц поставляется с печатной платой 23 см 2el HB9CV антенной. Я очень доволен производительностью версии с печатной платой, проработав Rod VK2TWR в Ниммитабеле с горы Тейлор в Канберре, это 130-километровый путь всего за 2,5 Вт. Я видел 2-метровую и 6-метровую версии HB9.Антенна CV, поэтому я очень хотел сделать свою собственную 23-сантиметровую версию, используя латунь для стрелы и излучающих элементов. Вдохновение для этого проекта можно найти у Эрнеста PA3HCM за его сообщение о 23-сантиметровом HB9CV, используемом для доступа к 23-сантиметровому ретранслятору любительского телевидения (ATV).

Это мой взгляд на HB9CV 2el yagi 23 см:

Материалы:

• Латунный стержень диаметром 2 * 3 мм и длиной 120 мм
• Квадратный латунный стержень 6 мм 300 мм
• Подстроечный конденсатор 3,5 пф
• Короткая медная проволока 1,5 мм
• Угловая панель SMA для крепления на печатной плате
• Пластиковая коробка для проектов 129 x 78 x 43 мм (минимальный размер)
• Припой

Размеры см. в онлайн-калькуляторе Changpuak HB9CV

Размеры HB9CV 23 см предоставлены changpuak.ch

Подготовьте два элемента в соответствии с указанными выше размерами. Затем разметьте расстояние между элементами стрелы, просверлите два направляющих отверстия диаметром 1,5 мм, а затем сверлом диаметром 3 мм. Затем снимите фаску с каждого отверстия, затем поместите элементы в стрелу. Позаботьтесь о центрировании каждого элемента, а затем припаяйте элементы на место.

Элементы отражателя и D1 припаяны на место (оба элемента приводятся в действие)

Другие компоненты

Соответствие гаммы и компоненты точки подачи

Согласование гаммы

Соответствие гаммы, соединяющее положение отражателя и D30

готово к пайке

Гамма-соответствие припаяно на месте

Конденсатор поршневого триммера, диапазон от 0,42 до 3,82 пф

Минимальное показание поршневого триммера (пф)

Максимальное показание поршневого триммера (пф)

Подстроечный поршень припаян к ближайшему к отражателю углу гамма-бара (самый длинный элемент)

Конденсатор подстроечного поршня

Гамма-согласование HB9CV в сборе pin

Припаяйте разъем SMA к штанге.
