Что такое светодиодная лента? Основные сведения

Опубликовано: 2019-04-26

Просмотров: 6326

Комментариев: 0

Светодиодная лента (далее СДЛ) представляет собой светотехническое устройство искусственного света, в котором источником потока света является полупроводниковый светоизлучающий элемент – светодиод или СИД. В англоязычной практике ему соответствует аббревиатура LED, образованная от английского словосочетания Light-emitting diode – светоизлучающий диод.

Данная аббревиатура используется и для обозначения светодиодных лент, они же LED-ленты, линейки, модули и другие светодиодные устройства или светоизлучающие приборы.

1. Конструкция
   1. DIL-светодиоды
   2. SMD-светодиоды
   3. Питание светодиодной ленты
   4. Как следует разрезать


2. Сфера применения
3. Что такое светодиодные линейки?
4. Условия работы


5. Выбор ленты для закарнизного освещения
   1. Ниша с бортиком
   2. Ниша без бортика
   3. Варианты основного освещения

Конструкция

Светодиодная лента – это гибкая многослойная печатная плата, на которой установлено несколько видов электронных компонентов:

• светодиоды;
• токоограничивающие резисторы;
• микросхемы, управляющие включением/выключением светодиодов;
• стабилизаторы рабочего тока, проходящего через светодиоды и другие элементы.

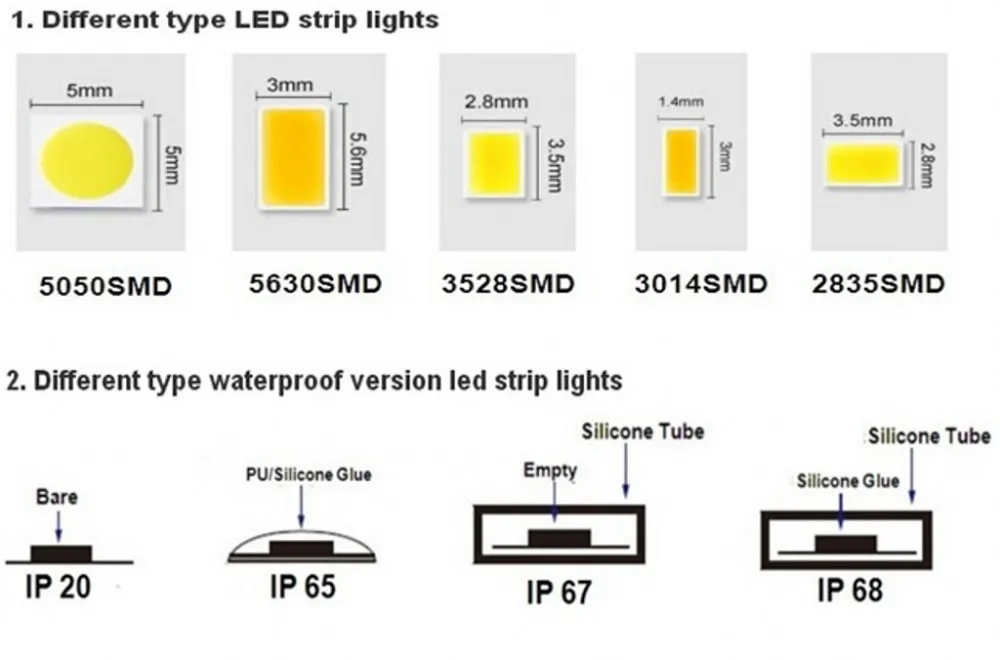

В светодиодных лентах используются диоды в нескольких разновидностях корпусов:

• DIP- или DIL-светодиоды;
• SMD-светодиоды.

В широкой продаже есть своеобразные конструкции, которые, по сути, относятся к led лентам, но имеют несколько иные названия: гирлянды, нити, гибкий неон.

DIL-светодиоды. Их аббревиатура произошла от слов английского языка Dual In-Line – проволочные выводы корпуса расположены в два ряда.

Соответственно втрое обозначение DIP – аббревиатура от Dual In-line Package или «двойной пакет в линию».

Имеется в виду что корпуса DIP и DIL этих светодиодов имеют торцовые проволочные выводы в один или два ряда. Такие светодиоды монтируются в отверстия, высверленные в плате, и пропаиваются с обратной стороны на обычные круглые контактные площадки печатных проводников. Для механического крепления вывода в отверстии платы на нем выше платы делают зиг-изгиб вывода или расширение на выводе из узкой металлической полоски.

Второй вид корпусов светодиодов – SMD. Буквы обозначения образованы от англоязычной фразы Surface Mounted Device – «устройство поверхностного монтажа». Имеется в виду монтаж и пайка без сверления отверстий в плате. SMD-корпуса светодиодов имеют выводы не проволочные, выходящие из торца корпуса, а контактные площадки на его боковом ребре и нижней поверхности. Такие контактыэлектрически соединены с анодом и катодом светодиода. Пайка этих корпусов осуществляется заполнением припоем зазора между контактной площадкой платы и плоскими контактами на SMD-корпусе.

Лента печатной платы начинается и заканчивается несколькими контактными площадками. На крайние из них подключают напряжение питания. Средние контактные площадки служат для подачи или трансляции через всю длину ленты сигналов управления ее яркостью, цветом или оттенком свечения и пр.

Обычный одноцветный (иногда называется моноцветный или монохромный) светодиод для своей работы в зависимости от оттенка его свечения, требует напряжение от 1,5 до 3 В.

Блоки питания, традиционно использовавшиеся в радиоэлектронике, имели выходное стабилизированное напряжение, заданное стандартами. Оно было величиной 5, 9, 12, 24, 36 или даже 48 В.

Чаще всего используют модели с напряжением:

• 12 В – ленты небольшой мощности для декоративной подсветки и основного освещения маленьких помещений;
• 24 В – подсветка и основное освещение;
• 36 В – редко подсветка, чаще основное освещение.

Существует большое количество блоков питания разной мощности для подключения к сети 220 Вольт.

Последовательно соединив три или более светодиода и подав на них напряжение 5, 9 или 12 В, остается «погасить» оставшиеся несколько вольт. Для этого служат токоограничивающие резисторы. Они не дают току через последовательную цепочку из нескольких кристаллов увеличиться выше номинального рабочего тока p-n переходов светодиодов.

Такие цепочки из светодиодов с токоограничивающими резисторами на ленте выделяются в полностью автономные участки. Они называются пиксели и с обеих сторон ограничиваются парными контактными площадками. Пиксели – это полностью автономные отрезки. После подключения питания и при необходимости управления, они работают совершенно самостоятельно.

На ленте в этом месте размещается стилизованное изображение ножниц. Это значит, что ленту на полностью автономные отрезки следует разрезать только здесь. И сделать это нужно аккуратно, так, чтобы не сорвать печатные токоведущие дорожки. Поэтому разрезать ленту нужно только ножницами, а не монтажным ножом.

Разрезать можно только по отметке, в её отсутствие стандартная кратность реза 0.5 или 1 метр

Есть и ленты с питанием напрямую от сети переменного тока 220 – 230 В. В таких лентах для упрощения встроенного в конструкцию источника питания светодиоды соединяются в довольно длинные последовательные цепочки. Это приводит к резкому падению долговечности ленты и длительности ее эксплуатации. Если длительность работы одиночного светодиода, при параллельном соединении нескольких диодов, декларируется в 30 – 100 тыс.

часов, то 10 последовательных по статистике проработают от 3 – 10 тыс. часов.

В магазине ПХП64 представлено большое количество светодиодных лент разного назначения по низким ценам. Товары доступны для самовывоза в Саратове и Энгельсе и с доставкой.

Для чего нужна светодиодная лента, где ее можно и следует применять?

Назначение может быть самое разное, но основное – получение света в виде узкой полоски.

Узкая полоска получается «автоматически» из самой конструкции. Это происходит потому, что источники света в ленте – светодиоды. Их кристаллы имеют настолько малый размер, что помещаются в корпусах небольших габаритов. Эти корпуса установлены максимально близко друг к другу и расположены в один или несколько рядов.

СДЛ часто используют для создания линейных светильников. Такие светильники изготавливают в ходе монтажа светодиодного освещения прямо на площадке.

Для этого чаще всего применяют металлические профили из алюминиевого сплава.

При проектировании серии профилей разрабатываются и аксессуары для упрощения использования таких линейных светильников: светорассеиватели, заглушки для «облагораживания» торцов профиля, пропускания проводов питания и/или управления, подвески для потолков на тросики или кронштейны для стен. Бывают и подставки для размещения светильников вертикально на полу, например, в виде торшеров.

Обычно профили оснащаются светорассеивателями, которые иногда называют экранами. Их изготавливают из прозрачного или матового материала – поликарбоната, оргстекла – акрила или ПММА – полиметилакрилата. Поверхность экранов бывает гладкая, фактурная или структурированная искусственными микронеровностями.

Такие линейные светильники могут быть:

• встраиваемыми в стену, в подвесной или натяжной потолок;
• накладными – эти варианты исполнения монтируются на поверхности капитального (основного) или подвесного потолка, на стенах и даже на оборудовании в помещении, на поверхности мебели или внутри нее;
• подвесными, с креплением на потолке или на кронштейне возле стены;

• встраиваемыми в ступени лестниц, как снаружи здания, так и внутри него для освещения стены возле лестницы, ее проступей или подступенков.

Один из вариантов использования подстветки для ступенек. Красиво и недорого

Подвесные СДЛ-светильники предназначены для размещения на обычных потолках или любой разновидности фальш-потолков– натяжных, подвесных, грильято, армстронг и пр.

Линейные светильники на основе светодиодных лент традиционно применяются для основного освещения вместо старых привычных трубчатых люминесцентных ламп:

• в длинных и/или узких коридорах и прихожих;
• на лестницах и лестничных площадках;
• в холлах возле лифтов или блоков квартир.

Используя профили круглого или прямоугольного сечения, можно создавать оригинальные светильники различной конфигурации – кубы, пирамиды, конусы или их комбинации. Если при этом применить СДЛ с повышенной плотностью размещения светоизлучающих кристаллов с матовым светорассеивателем, то можно получить узкую световую линию без заметных ее разрывов.

Есть серии алюминиевых монтажных профилей для лент узких, обычной ширины, широких и даже сверх широких. Это позволяет использовать все разновидности лент по ширине, а значит, и по величине светового потока. Т. е. от декоративной подсветки до полноценного основного освещения помещений.

Светодиодные линейки

Это те же ленты, но не гибкие. Светодиодные линейки – это светоизлучающие устройства на таких же светодиодах, но на жестких печатных платах. Печатная плата для линейки изготавливается из нескольких полосок тонкого стеклотекстолита. На нем на одной стороне нанесены медные токопроводящие дорожки, соединяющие электронные элементы ленты в соответствии с ее электрической схемой. На этой же стороне по технологии SMD размещают и контактные площадки. Корпуса элементов размещают с наружной стороны платы и припаивают к площадке.

Диодные линейки на текстолитовой или алюминиевой основах

Для линеек используют не только стеклотекстолит. Уже несколько лет для этого применяют и металлы с высокой теплопроводностью, например, алюминий или его сплавы. Делать платы из обычного алюминия невозможно, т. к. он проводит электрический ток. Поэтому используется анодированный алюминий. Пленка анодирования – это тончайший слой окислов алюминия. Он, являясь диэлектриком, не проводит электрический ток. На его поверхность, также, как и на стеклотекстолитовую плату, наносят токопроводящие дорожки с контактными площадками для светодиодов. Для подключения контроллера, усилителя, блока питания делают дополнительные контактные площадки. Далее процесс изготовления, как и обычной печатной платы из стеклотекстолита.

Светодиодные линейки на алюминиевых печатных платах более перспективны, чем на стеклотекстолитовых:

• алюминиевая полоса может быть толщиной более 0,5 – 1 мм, поэтому такая особенность обеспечит отличный пассивный теплоотвод от светодиодов, резисторов и управляющих микросхем линейки;
• увеличенная механическая, ударная и вибрационная стойкость;
• достаточная коррозионная стойкость и т. д.

Условия работы

Светодиодные ленты обычно работают при температуре окружающей среды от минус 30 — 40 до + 50 — 60℃. Некоторые специальные теплостойкие конструктивные исполнения лент могут работать в воздухе или воде, нагретых до +100℃.
Ограничения при работе на морозе связаны с морозостойкостью конденсаторов в источниках питания. А сами светодиоды свободно выдерживают минус 60℃.

Значительно сложнее дело обстоит с тепловой стойкостью. Основу p-n перехода светоизлучающего кристалла составляют полупроводниковые материалы. Их свойства сильно зависят от температуры. Даже превышение расчетной температуры на небольшую величину, но действующее продолжительное время, приводит к ускорению процессов диффузии в сверхчистый полупроводниковый материал атомов других веществ, например, загрязнений с поверхности кристалла. А это ведет к деградации светодиода. В результате уменьшается излучаемый световой поток и меняется оттенок свечения.

Эту проблему решают увеличением съема тепла с кристалла:

• пассивным – алюминиевым или медным радиатором в виде пластины для платы или монтажным профилем;
• полупассивным – у мощных светодиодов в подложке кристаллов размещают тепловые трубки;
• активным – обдувом корпусов светодиодов потоком воздуха от вентилятора.

Какую светодиодную ленту лучше поставить в декоративную подсветку за карниз?

Рассмотрим несколько вариантов закарнизной или нишевой подсветки.

Ниша, ограниченная невысоким бортиком

В этом варианте ленту устанавливают на краешек ниши, на самую ее кромку.

Поток света направляют внутрь полости ниши. Свет, попадая на плоскости потолка и тыльной части ниши, частично переотражается от них и выходит под разными направлениями в объем помещения. Это выглядит как светящаяся полоса или равномерный шлейф света под потолком. Свет получается не резкий, а смягченный рассеиванием и переотражением. Световая полоса большой ширины скрывает дефекты поверхности потолка и его возможные неровности. Получается максимальная равномерность светового потока.

Ниша без бортика

Светодиодную ленту размещают на горизонтальной поверхности немного сдвинув ее внутрь ниши от наружного края. Величину сдвига выбирают, проделав несколько экспериментальных попыток. Вариант более трудоемкий, чем предыдущий, но результат схожий – получается широкий поток мягкого света тоже в виде шлейфа. Варьирование размером и цветовой окраской позволяет получить требуемые характеристики подсветки.

Варианты нишевого основного освещения

При любых видах нишевого освещения лучшие результаты по качеству и освещенности даёт монтаж светодиодных лент на задней вертикальной поверхности стены.

Световой поток при этом большей частью попадает в объем комнаты, а не теряется при переотражениях от потолка и от горизонтальной поверхности ниши. Свет, выйдя из ниши, частично попадает и на потолок. Переотражается он вниз и на противоположную стену комнаты. Получают максимальную освещенность с минимальными световыми потерями. Свет из ниши не имеет четких границ, поток размыт по всему зазору ниши.

К особенностям можно отнести:

• зависимость от качества поверхности внутренней полости ниши, числа дефектов и изъянов на потолке – бугорки и впадинки, дефекты отделки и мелкие неровности;
• для увеличения световой эффективности светодиодной ленты ее следует поднимать, но при этом возле дальней стенки помещения могут появляться на виду слепящие точки светодиодов.

Показанные проблемы и их решения относятся к led моделям разных цветов – RGB или одноцветным, а также любых оттенков белого света.

Современные устройства активно используются для полной замены традиционных ламп накаливания. Они способны работать в разных условиях. В помещениях и на открытом воздухе под дождём и снегом. При значительных минусовых и плюсовых температурах.

С их помощью легко организовать праздничные светодинамические шоу, фейерверки и пр. В помещениях ленты используются для акцентирования особенностей, красоты и необычности многоуровневых потолков.

Снаружи их используют для декоративной подсветки архитектурных объектов, памятников, входных групп и мн. др.

По сравнению с другими современными источниками света светодиодные лены:

• пожаробезопасны за счет низкого нагрева;
• электробезопасны применением невысоких рабочих напряжений;
• отсутствием вредных веществ безопасны при работе и повреждении;
• энергоэффективность светодиодов позволяет иметь нужное количество света при меньшем расходе электроэнергии и др.

Благодаря своим характеристикам светодиодные ленты уже сейчас применяются массово и имеют большие перспективы в будущем.

---

Если вам понравился материал — будем рады вашей оценке

• Текущий 3. 06/5
• 1
• 2
• 3
• 4
• 5

Рейтинг: 3.1/5 (35 голос(ов) всего) 1

---

Светодиоды на сцене

Всего за пару десятилетий светодиодные прожекторы вышли за пределы дискотек и рок концертов, и стали уверенно вытеснять традиционные театральные приборы. В этой статье мы вспомним историю их появления и расскажем о разных видах современного LED-освещения.

Что представляет собой светодиод

Аббревиатура LED расшифровывается как Light Emitting Diode — «излучающий свет диод». Светодиод — это полупроводник, который светится, когда через него пропускают электрический ток. Это явление связано с так называемым p-n-переходом — своеобразной пограничной зоной, в которой разные носители элементарных зарядов (отрицательные электроны и положительные «дырки») вступают в контакт (рекомбинируют), высвобождая энергию в виде фотонов — квантов света. В итоге мы получаем компактный твердотельный источник света, который не боится физических воздействий, может работать при низких температурах и имеет очень долгий срок жизни.

История создания светодиодов

Первым, кто описал электролюминесценцию на границе карбида кремния с металлом, был британский экспериментатор Генри Раунд. Это произошло в 1907 году, а в 1923 наш соотечественник Олег Лосев сделал такое же открытие и даже получил авторское свидетельство на устройство под названием «световое реле». Именно он первым оценил практическую значимость этого явления и предложил использовать его для создания малогабаритных источников света.

Технологию изготовления первых (инфракрасных) светодиодов запатентовали американцы Джеймс Байярд и Гари Питтман в 1961 году. А первый светодиод, излучающий видимый свет, получил Ник Холоньяк из Иллинойса — именно его обычно называют «отцом современного светодиода». Этот «отец» изобрёл красный светодиод, а один из его студентов — Джордж Крафорд (интересно, можно ли называть его «сыном»?) — жёлтый. Первые светодиоды не обладали большой яркостью и использовались в основном в качестве индикаторов и для передачи данных по оптоволоконным линиям связи.

Прошло ещё несколько десятилетий, прежде чем появились первые LED-светильники. В 1971 году американский учёный Жак Панков впервые получил синий светодиод, а 20 лет спустя была разработана технология промышленного производства синих светодиодов. Этого добились трое японцев — Исама Акасаки, Хироси Амано и Сюдзи Накамура, разделившие в 2014 году нобелевскую премию по физике за свой вклад в развитие технологии.

1997 году компания Nichia Chemical Industries сумела объединить на одной плате кристаллы синего, зелёного и красного цвета, а инженер Фред Шуберт изготовил первый в мире белый светодиод. К 2006 году японцы анонсировали белый светодиод со светоотдачей 150 лм/Вт, что превысило производительность всех известных до этого времени источников света. Для сравнения:

• эффективность ламп накаливания составляет 13 лм/Вт,
• люминесцентных ламп — 90 лм/Вт,
• натриевых ламп высокого давления — 132 лм/Вт.

Считается, что теоретический предел для белых светодиодов равен 260-300 лм/Вт. Согласно прогнозам учёных он будет достигнут к 2028 году.

Сегодня художники по свету, сталкиваясь с необходимостью замены отслуживших свой срок театральных приборов, всё чаще останавливают свой выбор на светодиодах. Их неоспоримые достоинства (возможность создавать любые оттенки цветового спектра и белый свет с разной цветовой температурой, устойчивость к вибрациям и простота управления) способны перевесить самые стойкие привычки и предпочтения. А если принять во внимание экономичность и экологичность новой технологии, становится понятно, что будущее принадлежит именно светодиодам. Именно поэтому стоит познакомиться с ними поближе.

Театральные светодиодные приборы

На сегодняшний день в развлекательной индустрии активно задействованы самые разные виды световых приборов, и большинство из них доступно в светодиодном исполнении:

• следящие прожекторы,
• профильные прожекторы,
• прожекторы заливного света (сюда же относятся парблайзеры),
• линейные светильники,
• лучевые прожекторы.

Внутри каждой из этих категорий можно обнаружить приборы как с полноцветными источниками света (включающими в себя светодиоды трёх или более цветов), так и светильники на основе белых светодиодов (которые могут излучать свет одной цветовой температуры либо представлять собой комбинацию из тёплых и холодных эмиттеров).

Ни одно сегодняшнее представление не может обойтись без прожекторов-спотов, которые подсвечивают тот или иной объект направленным лучом, выделяя его на общем фоне. На сцене споты чаще всего привлекают внимание зрителей к элементам декораций. Что касается артистов, им чаще требуется более подвижное сопровождение — следящий прожектор, которым управляет оператор. Сегодня многие производители выпускают светодиодные следящие прожекторы, которые могут работать на больших расстояниях, имеют несколько режимов охлаждения (что позволяет минимизировать шум) и отличную цветопередачу, прекрасно передающие оттенки человеческой кожи и цвета костюмов.

Другим вариантом спотов являются профильные прожекторы. Они оснащены металлическими шторками-лезвиями, позволяющими менять форму (профиль) светового луча. Профильные прожекторы могут создавать самые разные световые эффекты, для этого в их арсенал входит целый набор инструментов: ирисовая диафрагма, гобо, цветовые и анимационные колёса и призмы с разным количеством граней. Светодиодные источники света делают профильные прожекторы ещё более гибкими, так как добавляют к ним бесконечную цветовую палитру. Замечательно, что некоторые компании следят за тем, чтобы их светодиодные приборы могли использовать все аксессуары традиционных приборов — тубусы, держатели фильтров и гобо, монтажные приспособления и т. д. Это даёт художникам по свету возможность обновлять свой световой комплекс постепенно, по принципу LEGO.

Традиционные прожекторы заливного света всегда были статичными: оператор вручную менял их цвет и положение, и они оставались неизменными в течение всего спектакля. Поэтому когда на рынке появились маневренные светодиодные прожекторы, они тут же нашли путь к сердцам художников по свету. Помимо возможности менять цвет и двигаться в режиме реального времени, эти приборы позволяют создавать потрясающие световые эффекты (вроде ауры), легко масштабируются и могут синхронизироваться с музыкой. Не зря их так любят диджеи и устроители музыкальных фестивалей. Именно они отвечают за динамичность шоу и не требуют для этого сверхчеловеческих усилий.

Светодиодные парблайзеры популярны ничуть не меньше, чем их галогенные аналоги. Однако применять термин парблайзер по отношению к LED приборам не совсем корректно. Это слово образовано от аббревиатуры PAR — Parabolic Aluminized Reflector (именно такие рефлекторы были важным компонентом традиционных парблайзеров). Светодиодные парблайзеры часто не имеют рефлектора, хотя их корпуса действительно напоминают старые «парики». Внутри такого корпуса размещается печатная плата, на которой смонтированы светодиоды. Они производят луч с круглым сечением и используются для ровной заливки занавесов, декораций или в качестве переднего света при освещении музыкантов. У многих из них есть зум, а некоторые оснащены стробом или блайндером.

Одна из последних новинок в индустрии сценического освещения — гибридные прожекторы, сочетающие в себе сразу несколько функций (Wash, Spot и Beam). Порой цвет и ширина их лучей меняются так быстро, что трудно заметить этот переход. Светодиодные источники света ещё больше усиливают универсальность этих приборов, и это помогает делать интересные световые шоу даже с небольшим количеством полноповоротных прожекторов.

Лучевые прожекторы производят мощный и яркий световой луч с очень узким углом раскрытия. Они особенно хорошо смотрятся на фоне сценического дыма и незаменимы при создании динамичных музыкальных шоу. Прожекторы, в названии которых присутствует Beam, имеют в своём функционале настраиваемый строб, колёса с вращающимися и статичными гобо, могут создавать эффект радуги, размывать и диммировать световой луч. При этом они не ослепляют и не создают никаких проблем с фото- и видеосъёмкой.

Циклорамные светильники используются для заливки задника или декораций, их задача — равномерно осветить максимально широкую поверхность. Очень важно, чтобы лучи от расположенных рядом светильников смешивались как можно незаметнее, поэтому их корпуса обычно имеют ровные боковые стенки, позволяющие поставить их как можно ближе друг к другу. Светодиодные циклорамные светильники компактны и практически не нагреваются, что позволяет устанавливать их прямо на сцене, не мешая артистам или оркестру.

Линейные светильники представляют собой один или несколько рядов светодиодов, смонтированных на одной плате. Обычно они имеют несколько рабочих режимов и позволяют не только освещать сцену, но и воспроизводить световые сценарии, создавать динамические и чейз-эффекты, а также отлично работают в «музыкальном» режиме.


В этой статье мы ограничились лишь основными видами светодиодных приборов — на самом деле их гораздо больше. Мир сценического освещения постоянно меняется: увеличивается срок службы LED прожекторов, улучшается их цветопередача, постепенно снижается стоимость. И хотя светодиоды вряд ли станут единственным источником искусственного света, они явно будут доминировать на осветительном рынке. К этому нужно быть готовым.

Полная форма

LED — GeeksforGeeks

Улучшить статью

Сохранить статью

• Уровень сложности: Средний
• Последнее обновление: 24 мар, 2022

Читать

Обсудить

Улучшить статью

Сохранить статью

Светодиод означает Светоизлучающий диод

В настоящее время светодиод является наиболее энергоэффективной технологией освещения, доступной для использования. Светодиод представляет собой полупроводниковый источник света. В основном светодиод PN-Junction Диод, который излучает свет в постоянном токе и использует электролюминесценцию для получения света. Электролюминесценция — это процесс, при котором диод преобразует электрический ток в источник света путем изменения состояния электронов. Светодиод также известен как твердотельное освещение (SSL) . Светодиод излучает некогерентный свет узкого спектра при подаче на него напряжения. напряжение должно быть перенаправленным напряжением.

Светодиод соответствует условию, анодный вывод должен иметь более высокий потенциал, чем катодный, поскольку ток течет от анода к катоду (от положительного к отрицательному). Светодиод принимает постоянный ток. Когда к полупроводниковому диоду приложено напряжение, Электроны и Отверстия переносятся на соединение P-N и производят энергию, затем эта энергия преобразуется в свет.

Светодиод состоит из четырех основных частей: полупроводникового кристалла , подложки, люминофора и линзы . В основном светодиод дает белый свет, но также может излучать свет различных цветов, таких как красный, зеленый, синий, желтый и т. д. Эти цвета основаны на химическом составе люминофора.


Конструкция светодиода

• Светодиод упакован в прозрачную или рассеивающую пластиковую или стеклянную линзу, которая обеспечивает угловой диапазон распределения света, как Лампа накаливания .
• Светодиод состоит из кристалла полупроводника, легированного примесями для создания P-N перехода.
• Чипы установлены в отражающем лотке для увеличения светоотдачи.
• Контакты выполнены со стороны катода с помощью токопроводящего клея, а со стороны анода — с помощью золотой проволоки к выводной рамке.
• Пластиковый корпус закрывает область чипа выводной рамки.

Принципиальная схема

История светодиодов

Светодиоды работают на электролюминесценции, первый естественный опыт электролюминесценции произошел в 1907 году британским исследователем Генри Джозефом Раундом в лаборатории Маркони. Он проводил эксперименты на кристалле карбида кремния , также известном как карборунд , в ходе которых он заметил, что когда к этому кристаллу прикладывается потенциал 10 вольт, он излучает желтоватый светлый. Затем в период с 1920 по 1927 год опыты с электролюминесценцией проводил другой исследователь Олег Владимирович Лосев , который был радиоисследователем России.
После этого в 1955 году другой исследователь радио из Америки Рубин Браунштейн обнаружил, что некоторые простые диоды излучают инфракрасный свет при подключении к постоянному току. Затем в 1961 году Гэри Питтман и Роберт Биард из Texas Instruments обнаружили, что арсенид-галлиевый диод излучает инфракрасный свет каждый раз, когда он подключен к току и случайно создает инфракрасный светодиод, который является первым светодиодом в мире. Но это инфракрасное излучение не видно человеческому глазу. Затем, в 1962 году, Ник Холоньяк работал инженером в компании General Electric, изобрел первый светодиод видимого света, который представлял собой светодиод красного цвета , изготовленный с использованием фосфида арсенида галлия .
Потом было много исследований светодиодов. И изобретено еще несколько светодиодов, то есть

1. В 1972 году инженер-электрик М. Джордж Крафорд изобрел первый желтый светодиод и более яркий красный светодиод.
2. В 1976 году Томас П. Пирсолл разработал светодиодов высокой яркости для использования в оптоволокне.
3. В 1979 году Сюдзи Накамура из корпорации Nichia изобрел первый синий светодиод .


Характеристики светодиода

• Напряжение: 1,5–3,5 В
• Рабочая температура: Обычно варьируется от до ,
• Частота: 400–600 ТераГц
• Средняя потребляемая мощность: –5 Вт. Также 200 лм/Вт достигнуто в лаборатории при тестировании.
• Время открытия: 100 мс
• Свет, генерируемый светодиодом, является направленным
• Повышение температуры на 10 градусов уменьшит выходной световой поток на 5–7%, а если температура P-N перехода ниже 75 градусов, срок службы светодиода увеличится на более 50 000 часов.
• Светодиод работает только в режиме прямого смещения
• Кривая характеристик светодиода показывает, что прямого смещения 1 В достаточно для экспоненциального увеличения тока.


Преимущества

• Основным преимуществом светодиодов является то, что светодиоды энергоэффективны и потребляют очень мало энергии, светодиоды работают при очень низком напряжении
• Светодиоды излучают очень высокий уровень яркости и интенсивности свет намного выше, чем у других технологий освещения
• Светодиод выделяет гораздо меньше тепла, чем другие источники света, такие как лампа накаливания.
• Светодиоды излучают энергию, в основном в видимом спектре, поэтому в светодиодах отсутствует УФ-излучение. Таким образом, наши глаза не получают эффект.
• Светодиоды имеют большой срок службы, средний срок службы светодиода составляет 50000 часов (приблизительно 5 лет). Светодиод
• может показать фактический цвет света по сравнению с другими источниками света, поэтому индекс цветопередачи (CRI) у светодиода отличный.
• Светодиоды имеют очень маленький размер, поэтому мы можем разместить светодиод там, где это необходимо. Таким образом, светодиод является гибким и удобным для пользователя компонентом.

Недостатки

• Производительность светодиода в значительной степени зависит от ограниченной температуры рабочей среды, если работа светодиода при более высоких температурах может привести к перегреву светодиода, что приведет к отказу устройства.
• Напряжение, подаваемое на светодиод, должно быть выше порогового значения, а ток ниже номинального, иначе светодиод может выйти из строя. Таким образом, для светодиода необходимо соблюдать чувствительность к напряжению.
• Светодиодное освещение дороже, чем традиционные источники света, такие как лампа накаливания
• Светодиоды могут вызывать световое загрязнение, чем другие источники света, из-за синего загрязнения. Холодные белые светодиоды излучают пропорционально больше синего света, чем обычные источники наружного света.
