FAQ по TDA7293/7294 « схемопедия
В данном FAQ мы постараемся рассмотреть все вопросы связанные с популярной в последнее время микросхемой УНЧ TDA7293/7294. Информация взята с одноименной темы форума сайта Паяльник. Всю информацию собрал воедино и оформил ~D’Evil~, за что ему огромное спасибо. Параметры микросхемы, схема включения, печатная плата, все это находится здесь. Datashit микросхемы TDA7293 и TDA7294 можно скачать здесь.
1) Блок питания
Как ни странно, но у многих проблемы начинаются уже здесь. Две самых распространенных ошибки:
– Однополярное питание
– Ориентирование на напряжение вторичной обмотки трансформатора (действующее значение).
Вот схема блока питания:
Что мы здесь видим?
1.1 Трансформатор – должен иметь ДВЕ ВТОРИЧНЫЕ ОБМОТКИ. Либо одна вторичная обмотка с отводом от средней точки (встречается очень редко).
Теперь вторая ошибка: В даташите (тех. описание микросхемы) на микросхему TDA7294 указано: для нагрузки 4Ома рекомендуется питание +/-27. Ошибка в том, что люди часто берут трансформатор с двумя обмотками 27В,
А заряжаются они уже до амплитудного значения которое в 1.41 (корень из 2ух) раза больше действующего значения. Стало быть, чтобы на микросхеме было напряжение 27В, то обмотки трансформатора должны быть на 20В (27 / 1,41 = 19,14 Т.к. на такое напряжение трансформаторы не делают, то возьмем ближайшее: 20В). Суть думаю ясна.
Теперь о мощности: для того, чтобы TDA выдала свои 70Вт, ей необходим трансформатор мощностью минимум 106Вт (КПД у микросхемы 66%), желательно больше. Например для стерео усилителя на TDA7294 очень хорошо подойдет трансформатор мощностью 250Вт
1.2 Выпрямительный мостик – Тут как правило вопросов не возникает, но все же. Я лично предпочитаю ставить выпрямительные мосты, т.к. не надо возиться с 4мя диодами, так удобнее. Мостик должен обладать следующими характеристиками: обратное напряжение 100В, прямой ток 20А. Ставим такой мостик и не паримся, что в один «прекрасный» день он сгорит. Такого мостика хватает на две микросхемы и емкость конденсаторов в БП 60’000мкФ (когда конденсаторы заряжаются, через мостик проходит очень высокий ток)
1.
3 Конденсаторы – Как видно, в схеме БП используется 2 типа конденсаторов: полярные (электролитические) и неполярные (пленочные). Неполярные (С2, С3) необходимы для подавления ВЧ помех. По емкости ставьте что будет: от 0,33мкФ до 4мкФ. Желательно ставить наши К73-17, довольно неплохие конденсаторы. Полярные (С4-С7) необходимы для подавления пульсации напряжения, да и к тому же отдают свою энергию при пиках нагрузки усилителя (когда трансформатор не может обеспечить требуемый ток). По емкости до сих пор люди спорят, сколько все таки нужно. Я на опыте понял, что на одну микросхему, достаточно 10000 мкФ в плечо. Напряжение конденсаторов: выбирайте сами, в зависимости от питания. Если у вас трансформатор на 20В, то выпрямленное напряжение будет 28,2В (20 х 1,41 = 28,2), конденсаторы можно поставить на 35В. С неполярными то же самое. Вроде бы ничего не упустил…
В итоге у нас получился БП содержащий 3 клеммы: «+» , «-» и «общий» С БП закончили, переходим к микросхеме.
2) Микросхемы TDA7294 и TDA7293
2.
1 – Сигнальная земля
2 – Инверсный вход микросхемы (в стандартной схеме сюда подключается ОС)
3 – Неинверсный вход микросхемы, сюда подаем аудиосигнал, через разделительный конденсатор С1
4 – Тоже сигнальная земля
5 – Вывод не используется, можете его смело отламывать (главное не перепутайте !!!)
6 – Вольтодобавка (Bootstrap)
7 – «+» питания
8 – «-» питания
9 – Вывод St-By. Предназначен для перевода микросхемы в дежурный режим (т.е. грубо говоря усилительная часть микросхемы отключается от питания)
10 – Вывод Mute. Предназначен для ослабления входного сигнала (грубо говоря, отключается вход микросхемы)
11 – Не используется
12 – Не используется
13 – «+» питания
14 – Выход микросхемы
15 – «-» питания
2.1.2 Описание выводов микросхемы TDA7293
1 – Сигнальная земля
2 – Инверсный вход микросхемы (в стандартной схеме сюда подключается ОС)
3 – Неинверсный вход микросхемы, сюда подаем аудиосигнал, через разделительный конденсатор С1
4 – Тоже сигнальная земля
5 – Клиппметр, в принципе абсолютно ненужная функция
6 – Вольтодобавка (Bootstrap)
7 – «+» питания
8 – «-» питания
9 – Вывод St-By.
Предназначен для перевода микросхемы в дежурный режим (т.е. грубо говоря усилительная часть микросхемы отключается от питания)
10 – Вывод Mute. Предназначен для ослабления входного сигнала (грубо говоря, отключается вход микросхемы)
11 – Вход оконечного каскада усиления (используется при каскадировании микросхем TDA7293)
12 – Сюда подключается конденсатор ПОС (С5) когда напряжение питания превышает +/-40В
13 – «+» питания
14 – Выход микросхемы
15 – «-» питания
2.2 Разница между микросхемами TDA7293 и TDA7294
Такие вопросы встречаются постоянно, итак, вот основные отличия TDA7293:
– Возможность параллельного включения (фигня полная, нужен мощный усилитель – собирайте на транзисторах и будет вам счастье)
– Повышенная мощность (на пару десятков ватт)
– Повышенное напряжение питания (иначе предыдущий пункт был бы не актуален )
– Еще вроде говорят что она вся сделана на полевых транзисторах (а толку то?)
Вот вроде бы все отличия, от себя лишь добавлю что у всех TDA7293 наблюдается повышенная глючность – слишком часто горят.
Еще один распространенный вопрос: Можно ли заменить TDA7294 на TDA7293?
Ответ: Можно, но:
– При напряжении питания <40В заменять можно спокойно (конденсатор ПОС между 14ой и 6ой лапами как был, так и остается)
– При напряжении питания >40В, только необходимо изменить местоположение конденсатора ПОС. Он должен быть между 12ой и 6ой лапами микросхемы, иначе возможны глюки в виде возбуда и т.д.
Вот как это выглядит в даташите на микросхему TDA7293:
Как видно из схемы, конденсатор подключается либо между 6ой и 14ой лапами (напряжение питания <40В) либо между 6ой и 12ой лапами (напряжение питания >40В)
2.3 Напряжение питания
Есть такие экстремалы, запитывают TDA7294 от 45В, потом удивляются: а че горит? Горит потому, что микросхема работает на пределе. Сейчас тут мне скажут: «У меня +/-50В и все работает, не гони!!!», ответ прост: «Вруби на максимальную громкость и засеки время секундомером»
Если у вас нагрузка 4 Ома, то оптимальное питание будет +/- 27В (обмотки трансформатора на 20В)
Если у вас нагрузка 8 Ом, то оптимальное питание будет +/- 35В (обмотки трансформатора на 25В)
С таким напряжением питания микросхема будет работать долго и без глюков (у меня выдерживала КЗ выхода в течение минуты, и ничего не сгорело, как обстоят дела с этим у товарищей экстремалов я не знаю, они молчат )
И еще: если вы все таки решили сделать напряжение питания больше нормы, то не забывайте: от искажений вы все равно никуда не денетесь Больше 70Вт (напряжение питания +/-27В) с микросхемы выжимать бесполезно, т.
Вот график зависимости искажений (THD) от выходной мощности (Pout):
Как мы видим, при выходной мощности 70Вт искажения у нас в районе 0,3-0,8% – это вполне приемлемо и на слух не заметно. При мощности 85Вт искажения уже 10%, это уже хрип и скрежет, в общем слушать звук при таких искажениях невозможно. Отсюда получается, что увеличивая напряжение питания, вы увеличиваете выходную мощность микросхемы, а толку то? Все равно после 70Вт слушать не возможно!!! Так что примите к сведению, плюсов тут никаких нет.
2.4.1 Схемы включения – оригинальная (обычная)
Вот схемка (взята из даташита):
C1 – Лучше ставить пленочный конденсатор К73-17, емкость от 0,33мкФ и выше (чем больше емкость, тем меньше ослабляется низкая частота т.е. всеми любимые басы).
С2 – Лучше ставить 220мкФ 50В – опять таки, басы станут лучше
С3, С4 – 22мкФ 50В – определяют время включения микросхемы (чем больше емкость, тем дольше длительность включения)
С5 – вот он, конденсатор ПОС (как его подключать я написал в пункте 2.
1 (в самом конце). Его тоже лучше взять 220мкФ 50В (отгадайте с 3ех раз…басы будут лучше )
С7, С9 – Пленочные, номинал любой: 0,33мкФ и выше на напряжение 50В и выше
С6, С8 – Можно не ставить, у нас в БП уже стоят конденсаторы
R2, R3 – Определяют коэффициент усиления. По умолчанию он равен 32 (R3 / R2), лучше не менять
R4, R5 – По сути та же функция, что и у C3, С4
На схеме есть непонятные клеммы VM и VSTBY – их необходимо подключить к ПЛЮСУ питания, иначе ничего работать не будет.
2.4.2. Схемы включения – мостовая
Схема тоже взята из даташита:
По сути эта схема представляет из себя 2 простых усилителя, с той лишь разницей, что колонка (нагрузка) включена между выходами усилителя. Есть еще пара нюансов, о них чуть позже. Такая схема может использоваться когда у вас нагрузка 8Ом (Оптимальное питание микросхем +/-25В) или 16Ом (Оптимальное питание +/-33В).
Для нагрузки 4Ома делать мостовую схему бессмысленно, микросхемы не выдержат ток – результат думаю известен.
Как я сказал выше, мостовая схема собирается из 2ух обычных усилителей. При этом, вход второго усилителя подключается к земле. Еще прошу обратить внимание на резистор который подключен между 14й «ногой» первой микросхемы (на схеме: вверху) и 2ой «ногой» второй микросхемы (на схеме: внизу). Это резистор обратной связи, если его не подключить, усилитель работать не будет.
Еще здесь изменены цепи Mute (10я «нога») и Stand-By (9я «нога»). Это не принципиально, делайте так, как вам нравится. Главное чтобы на лапах Mute и St-By было напряжение больше 5В, тогда микросхема будет работать.
2.4.3 Схемы включения – умощнение микросхемы
Мой вам совет: не страдайте фигней, нужна большая мощность – делайте на транзисторах
Возможно позже напишу как умощнение делается.
2.5 Пара слов о функциях Mute и Stand-By
– Mute – По своей сути, эта функция микросхемы позволяет отключить вход.
Когда на выводе Mute (10я лапа микросхемы) напряжение от 0В до 2,3В производится ослабление входного сигнала на 80дБ. При напряжении на 10й лапе более 3,5В ослабления не происходит
– Stand-By – Перевод усилителя в дежурный режим. Эта функция отключает питание выходных каскадов микросхемы. При напряжении на 9-ом выводе микросхемы более 3ех вольт, выходные каскады работают в своем нормальном режиме.
Реализовать управление этими функциями можно двумя способами:
| Раздельное управление Каждая функция имеет свой тумблер управления | Единое управление Обе функции управляются одним тумблером |
В чем разница? По сути своей ни в чем, делайте так, как вам удобно. Я лично выбрал первый вариант (раздельное управление)
Выводы обоих схем должны быть подключены либо к «+» питания (в этом случае микросхема включена, звук есть), либо к «общему» (микросхема выключена, звука нет).
3) Печатная плата
Вот печатная плата для TDA7294 (TDA7293 тоже можно ставить, при условии что напряжение питания не превышает 40В) в формате Sprint-Layout: скачать.
Плата нарисована со стороны дорожек, т.е. при печати надо зеркалить (для лазерно-утюжного метода изготовления печатных плат)
Печатную плату я делал универсальную, на ней можно собрать как простую схему, так и мостовую. Для просмотра необходима программа Sprint Layout 4.0, скачать можно здесь.
Пробежимся по плате и разберем что к чему относится:
3.1 Основная плата (в самом верху) – содержит 4 простых схемы с возможностью объединения их в мостовые. Т.е. на этой плате можно собрать либо 4 канала, либо 2 мостовых канала, либо 2 простых канала и один мостовой. Универсал одним словом.
Обратите внимание на резистор 22к обведенный красным квадратом, его необходимо впаивать если вы планируете делать мостовую схемы, так же необходимо впаять входной конденсатор как показано на разводке (крестик и стрелочка).
Радиатор можно купить в магазине Чип и Дип, продается там такой 10х30см, плата делалась как раз под него.
3.2 Плата Mute/St-By – Так уж получилось что для этих функций я сделал отдельную плату. Все подключать по схеме. Mute (St-By) Switch – это переключатель (тумблер), на разводке показано какие контакты замыкать чтобы микросхема работала.
Сигнальные провода от платы Mute/St-By на основной плате подключать так:
Провода питания (+V и GND) подключать в блок питания.
Конденсаторы можно поставить 22мкФ 50В (не 5 штук в ряд, а одну штуку. Количество конденсаторов зависит от количества микросхем, управляемых этой платой)
3.3 Платы БП. Тут все просто, впаиваем мостик, электролитические конденсаторы, подключаем провода, НЕ ПУТАЕМ ПОЛЯРНОСТЬ !!!
Надеюсь сборка не вызовет затруднений. Печатная плата проверена, все работает. При правильной сборке усилитель запускается сразу.
4) Усилитель не заработал с первого раза
Ну что же, бывает. Отключаем усилитель от сети и начинаем искать ошибку в монтаже, как правило в 80% случаев ошибка в неправильном монтаже. Если ничего не найдено, то снова включаем усилитель в сеть, берем вольтметр и проверяем напряжения:
– Начнем с напряжения питания: на 7ой и 13ой лапе должен быть «+» питания; На 8ой и 15ой лапах должен быть «-» питания. Напряжения должны быть одинаковой величины (По крайне мере разброс должен быть не больше 0,5В).
– На 9ой и 10ой лапах должно быть напряжение больше 5В. Если напряжение меньше, значит вы ошиблись в плате Mute/St-By (перепутали полярность, тумблер не так поставили)
– При замкнутом на землю входе, на выходе усилителя должно быть 0В. Если там напряжение больше 1В, то тут уже что-то с микросхемой (возможно брак или левая микросхема)
Если все пункты в порядке, то микросхема обязана работать. Проверьте уровень громкости источника звука.
Я когда только собрал этот усилитель, включаю его в сеть…звука нет…через 2 секунды все заиграло, знаете почему? Момент включения усилителя пришелся на паузу между треками, вот так вот бывает.
Другие советы с форума:
Умощнение. TDA7293/94 вполне заточена для подключения нескольких корпусов в параллель, правда есть один ньюансик – выхода надо соединять через 3…5 сек после подачи напряжения питания, иначе могут потребоваться новые м/с.
Все интересующие вас вопросы можно задать на форуме сайта Паяльник.
Тема «FAQ по TDA7294/7293»
Тема «Печ. плата TDA7294»
Тема «TDA 7294 и всё что с ней связанно»
(С) Михаил aka ~D’Evil~ Санкт-Петербург, 2006г.
УНЧ Усилитель мощности на TDA 7294
Данный усилитель мощности звукового сигнала на микросхеме TDA 7294 отличает от остальных усилителей такого класса высокая выходная мощность, широкий диапазон напряжения питания, низкий процент гармонических искажений.
Область применения также довольно обширна — это и использование в радиолюбительских аудиоустройствах, при ремонта и апгрейде различных акустических систем, устройств аудиотехники и т.д.
Стоить отметить также невысокую стоимость микросхемы TDA 7294.

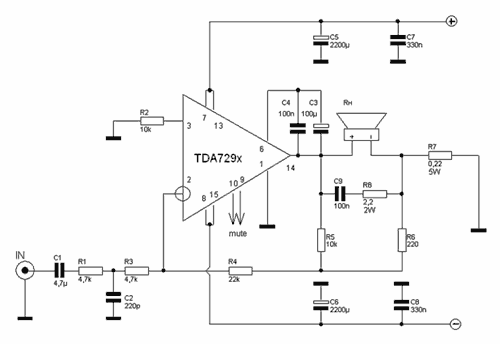

На рисунке ниже показана принципиальная схема усилителя мощности для одного канала.
Технические характеристики микросхемы TDA7294
| 7,5 — 48 вольт | |
| Номинальное напряжение питания | 30 вольт |
| Максимальная выходная мощность, нагрузка 4 Ом | 100 Ватт |
| Входное сопротивление | 22 КоМ |
| Чувствительность | 750 мВ |
| Коэф.гармонических искажений, при мощность 60 ватт | не более 0,5% |
| Сопротивление нагрузки | 4 — 8 Ом |
Микросхема TDA7294 это мощный операционный усилитель, коэффициент усиления которого устанавливается цепью отрицательной обратной связи, включенной между его выходом (14 ножка микросхемы) и инверсионным входом (ножка 2 микросхемы).
Прямой сигнал поступает на вход (3 ножка микросхемы). Цепь состоит из резисторов R1, R2 и конденсатора С2. Изменяя значения сопротивлений R1, R2 можно подстроить чувствительность усилителя под параметры предварительного усилителя.
Выключатель S1 на схеме предназначен для мягкого, без хлопков, включения усилителя. Выключатель S1 стоит один на два канала, при создании печатной платы для второго канала можно исключить резисторы R6 и R7, и соединить платы обоих каналов в точке соединения R4 и R5.
В случае, если усилители для каждого канала стоят раздельно, в отдельной колонке (активная акустическая система), тогда S1 ставим на каждый канал, а печатные платы делаем аналогичные друг другу.
Для питания усилителя используется двуполярный источник питания.Обратите внимание — в этой схеме используется два силовых трансформатора с вторичной обмоткой на 24 вольта, вместо одного с двумя вторичными. Здесь использованы два одинаковых трансформатора мощностью 240 ватт каждый.
Один из них служит для получения положительного напряжения, второй — отрицательного. Мощность двух трансформаторов составляет 480 ватт, что вполне подойдет для усилителя с выходной мощностью 2 х 100 Ватт. Трансформаторы ТБС 024 220-24 можно заменить на любые другие мощностью не менее 200 Ватт каждый. Транcформаторы должны быть одинаковые!!! Напряжение на вторичной обмотке каждого трансформатора от 24 до 29 вольт.
Диоды Д246 можно заменить на современные диоды, допускающие постоянный ток не менее 10А. Также можно использовать готовые диодные мосты с такими же параметрами по току.
Электролитические конденсаторы на напряжение не менее 50 вольт.
Печатная плата усилителя на микросхеме TDA 7294
Ниже на рисунке представлена печатная плата усилителя на TDA 7294 в натуральную величину. Рисунок можно распечатать на лазерном принтере, предварительно отобразив его зеркально в любом из графических редакторов, и нанести на плату методом ЛУТ (лазерно-утюжным методом).
На рисунке 4 показано расположение деталей на плате.
Выводы 5, 11 и 12 микросхемы TDA 7294 не используются, на плате под них не предусмотрено место, поэтому их можно удалить.
Для микросхемы TDA 7294 требуется радиатор площадью не менее 500 кв.см. Если использовать меньшую площадь радиатора, необходимо сделать принудительный обдув, поставив вентилятор в корпус усилителя. Вентилятор подойтет от компьютера, напряжением на 12 вольт. Саму микросхему следует крепить на радиатор с помощью теплопроводной пасты. Радиатор не соединять с токоведущими частями, кроме шины отрицательного питания, так как радиатор микросхемы TDA 7294 (металлическая пластина сзади микросхемы) соединен с цепью отрицательного питания (-28 вольт).Микросхемы для обоих каналов можно установить на один общий радиатор.
