Сечение проводов в городской квартире

Сечения проводов и кабелей, которые используется в электропроводке городской квартиры, выбираются согласно нескольким простым правилам, следуя которым, вы сможете сделать правильную, надежную проводку, которая без сбоев прослужит вам долгие годы.

В первую очередь вам необходимо знать, что сечение кабеля выбирается по мощности электроприборов или оборудования, которые будут запитаны им. Здесь, я думаю, должно быть всё понятно, чем более энергоёмкий прибор (или группа приборов), чем он мощнее, тем больший ток должны выдерживать проводники, а это достигается увеличением сечения жил.

Все сечения кабелей стандартизированы и каждое из них рассчитано на какой-то определенный максимальный ток, соответственно суммарная мощность электроприборов, которые подключены этими проводниками, не может превышать конкретное значение – это нужно учитывать при проектировании электрики в квартире. Если по вашим расчетам и прикидкам к двум, пусть даже рядомстоящим, розеткам будут подключены потребители, общая мощность которых превысит максимальное для розеточного кабеля значение, необходимо разбить электропроводку этих розеток на две группы и тянуть их двумя отдельными кабелями.

В электропроводке квартир, чаще всего, используются кабели четырех видов, четырех разных сечений:

1. Вводной кабель

2. Электроплита или варочная панель

3. Розеточные группы

4. Освещение

Сечение вводного кабеля в квартиру



Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети:

Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. [три жилы (фаза, ноль, заземление) с сечением десять миллиметров квадратных каждая], защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм. кв. [пять жиль (три фазы, ноль, заземление) с сечением два с половиной миллиметра квадратных каждая], защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.

Сечение кабеля для электроплиты

Электрическая плита или варочная панель в квартире, чаще всего самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, чаще всего, составляет:

Для однофазного подключения – 3 х 6 мм. кв

Для трехфазного подключения – 5 х 2.5 мм.кв

Не стоит подключать электроплиту, при трехфазном вводе в квартиру, только на одну фазу трехжильным кабелем, пусть даже взяв при этом сечение с запасом, т.к. возможно произойдёт «перекос фаз» – неравномерно распределенная нагрузка на разные фазы. Обязательно читайте нашу статью, о выборе сечения кабеля для варочной панели или электрической плиты, в ней достаточно подробно описаны правила выбора кабеля, его сечения и всего с этим связанного.

Сечение кабеля для розеток

При выборе сечения кабеля для бытовых розеток в квартире, в первую очередь обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в которой указано минимальное сечение для линий групповых сетей 1,5 мм.кв.

Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учесть то, что мы редко прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной линии, зачастую, подключены сразу несколько розеток, то такого сечения явно будет недостаточно.

Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв., такой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Использовать жилы большего сечения, например, 4мм.кв, уже нет смысла, т.к. они физически не поместятся в клеммах механизмов розеток, а кроме того, такие кабели, тяжелее прокладывать и экономически, это будет более затратно.

Стоит отметить, что все выпускаемые бытовые электроприборы, которые включаются в розетку, редко бывают мощнее, чем 3,5 кВт. Поэтому, используя в электропроводке розеточных групп кабель сечением 2,5 мм.кв. вы можете быть уверенными, что они выдержат любой бытовой электроприбор, даже при длительной работе.

Сечение проводов для освещения

По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв — это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир. Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт. Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно.

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир, чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм.кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Любые ваши вопросы, по электропроводке квартир или домов, по выбору кабеля для каких-то нестандартных ситуаций – оставляйте в комментариях к статье, я обязательно всем отвечу и постараюсь помочь.

Кабель 4 Квадрата Какую Мощность Можно Подключить • Количество полюсов

Какое сечение провода нужно для 1.5 квт?

Чтобы определить уровень нагрузки любого медного кабеля, необходимо использовать следующее правило: 1 квадратный миллиметр медного провода

выдерживает 10 ампер тока.

ВВГ 3х2,5 Южкабель кабель стационарный

Количество жил, шт.	3
Мощность в 1 фазной сети (U=220V), кВт	6,2
Мощность в 3 фазной сети (U=380V), кВт	18,4
Предельный ток односекундного КЗ, А	270
Электрическое сопротивление жилы, Ом/км	7,41

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Какое сечение провода нужно для 6 квт и как рассчитать площадь сечения Если кабель проложен по воздуху, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата.

Спрашивайте, я на связи!

Сколько киловатт выдерживает провод сечением полтора квадрата? Подборки ответов на вопросы

Какой провод нужен на 10 киловатт?

Суть метода

Сечение кабеля, мм2	Диаметр проводника, мм
6,0 мм2	2,76 мм	5,7 кВт
10,0 мм2	3,57 мм	8,4 кВт
16,0 мм2	4,51 мм	12,1 кВт
25,0 мм2	5,64 мм	14,3 кВт

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2, что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до

3,5 кВт.

Диаметр и сечение

Первоначально малознакомые с системой кабельного снабжения люди всегда ошибочно полагают, что диаметр и сечение в проводе – понятия тождественные. И на вопрос о том, например, какой диаметр у провода в 10 квадратов, они могут либо не ответить вообще, либо ошибочно предположить, что это – 10 мм. Но по факту здесь работают простейшие правила геометрии.

Сечение любого кабельного среза рассчитывается по формуле и измеряется в квадратных величинах (мм²), в то время как диаметр – это замер длины наибольшего расстояния между двумя точками на окружности кабельного среза. Измеряется диаметр проводов в мм2.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Какое сечение 10-миллиметрового кабеля в диаметре? Какова будет его пропускная способность? Как рассчитать диаметр провода: по формуле или за счет естественного замера? Как рассчитывается его сечение? На что нужно обратить внимание при покупке нужного провода?

На все приведенные и многие другие вопросы хозяину квартиры, желающему провести новую проводку, обязательно нужно найти ответы, даже в случае, если он планирует воспользоваться услугами специалистов. К сожалению, практика показывает, что незнанием хозяев горе-мастера могут нагло воспользоваться.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Выбор автомата для электропроводки по сечению кабеля: таблица В этом плане медные провода более удобны, так как не потребуют применения специальных элементов в виде оконцевателя, клеммника или болтового соединения. Спрашивайте, я на связи!

Провод 6 квадратов нагрузка, кабель 6 мм2 мощность

• Во-первых, дается четкое цифровое понимание показателей конкретно для одножильных и многожильных проводников – это существенно облегчает измерительный процесс.
• Во-вторых, в таблице учтены условия проведения кабельной системы как для закрытой проводки, так и для открытой.
• В-третьих, такой способ выявления информации является наиболее простым и удобным. С учетом высокоразвитых технологий и возможностью обладания многофункциональными гаджетами сегодня каждый может загрузить в свой смартфон таблицу и в нужное время посмотреть, какому значению сечения соответствует диаметр.
  Согласитесь, это действительно очень практично и удобно: большой объем технической информации хранится у вас постоянно под рукой. При этом не нужно производить никаких математических расчетов и тратить на это «кучу» времени.

Токовые нагрузки на кабели и провода

• большая прочность и мягкость, соответственно меньший риск облома в местах сгиба;
• большая устойчивость к коррозии и подверженности воздействию химических веществ. При скрутке алюминиевых проводов места соединения быстрее окисляются, а работа контактов нарушается;
• высокая степень проводимости тока. К примеру, провода из меди, имеющие сечение 2,5 мм. выдерживают гораздо большую нагрузку тока, чем алюминиевый аналог.

Грамотный расчет сечения провода позволяет выбрать правильный вариант, обеспечивающий надежность и безопасность электропроводки. Основным показателем является длительно допустимая нагрузка тока — величина, пропускания в течение продолжительного промежутка времени.

Для того чтобы правильно определить сечение провода нужно подсчитать общий показатель мощности используемых электроприборов. Например, сумма мощностей электродуховки, электрического чайника, тостера и миксера составляет 5 кВт. Соответственно для качественной работы техники необходим провод, выдерживающий нагрузку от 6 кВт.

Оптимальным вариантом будет медный круглый провод, имеющий сечение 2,5 мм. с двойной изоляцией (ПВС 2×2,5). Также для мощности в 6 кВт подойдет медный круглый провод со скрученными жилами и двойной изоляцией (ШВВП 2×2,5).

Если в доме алюминиевая проводка, то для мощности в 6кВт потребуется алюминиевый плоский провод с одинарной изоляцией сечением от 4 мм.

Аналогичный вариант нужен при общей мощности свыше 6 кВт.

Следует отнестись со всей ответственностью к выбору сечения провода. Нужно помнить, что несоответствие сечения провода и токовых нагрузок может привести к перегреву, плавлению изоляции, замыканию и пожару в доме. Покупать провода необходимо только у проверенных поставщиков, изготавливающих кабели и провода в соответствии с ГОСТами и техническими требованиями.

Провод 10 квадратов — какой диаметр? Как определить диаметр провода.

Если вы не будете знать и понимать, как выглядит провод в 4 квадрата или какой диаметр у него, вас легко смогут обмануть. Этот обман может исходить как со стороны взятого в подрядчики электрика, так и со стороны нерадивых производителей. В чем конкретно он заключается?

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Какую нагрузку выдерживает медный провод сечением 25 Правилами установки электрооборудования ПУЭ используется в этих целях специальная таблица там показывается сечение кабеля, которое рассчитано на конкретную нагрузку под одножильные, двухжильные и трехжильные кабели в условиях прокладки в земле или в воздухе. Спрашивайте, я на связи!

Провод медный 4 квадрата в однофазной сети — какую нагрузку выдерживает?

Зависимость сечения провода от силы тока

В общем понимании диаметр провода и, соответственно, его сечение должны увеличиваться пропорционально росту мощностей подключаемых к нему устройств или количеству самих устройств. Значит, чем больше сила потребляемого тока, тем массивнее должны быть и сам провод, и содержащиеся в нем проводники.

Если используется медный провод 25, нагрузка может быть увеличена значительно (до 80 ампер). Длина наряду с нагрузкой является важнейшим параметром линии электропередачи (особенно если она превышает 100 метров), так как непосредственно влияет на потери тока в кабеле.

Важно! Помимо учета толщины изоляции, стоит сделать дополнительный запас по сечению провода. Это позволит без лишних сомнений подключать любое новое оборудование, появившееся в квартире.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Расчет сечения кабеля по мощности и длине Если кабель проложен по воздуху, то допустимый ток нагрузки будет равен следующим показаниям, при условии, что сечение провода 4 квадрата. Спрашивайте, я на связи!

Как рассчитать сечение кабеля по отношению к нагрузке

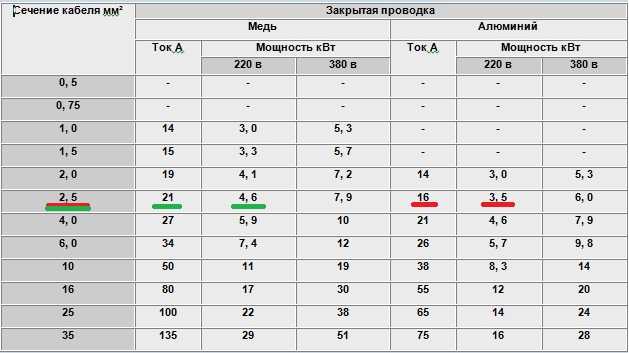

Таблица сечения и нагрузки провода в кабелях

Таблица соотношений нагрузки и тока с площадью сечения провода

Если все элементы проводки подобраны и установлены правильно, она прослужит верой и правдой долгие годы.

Как подключить и установить 3-фазный счетчик электроэнергии кВтч? NEC и IEC

Установка трехфазного счетчика электроэнергии | 3-Φ, 4-проводной электросчетчик 400 В и 120 В/208 В/240 В/277 В/347/480 и 600 В переменного тока Питание и обслуживание

(от источника питания до главного распределительного щита (MDB) и центров нагрузки в соответствии с NEC и IEC)

В следующих пошаговых руководствах по установке счетчика мы покажем, как подключить трехфазный электросчетчик на 400 В переменного тока для питания 3-Φ и 1-Φ 230 В (Великобритания, ЕС на основе IEC ) и установка однофазных и трехфазных сетей 120 В, 208 В, 240 В, 277 В и 480 В (США на основе NEC) для существующей или новой установки сети.

Для общей и ясной иллюстрации мы использовали КРАСНЫЙ, желтый и синий цвета для фазы, линии или провода под напряжением, а ЧЕРНЫЙ цвет показывает нейтральный провод. Версии с цветовой кодировкой также включены для цветовых кодов проводки IEC и NEC.

• Связанный пост: Как подключить однофазный счетчик электроэнергии? 120 В/240 В и 230 В переменного тока – NEC и IEC

Щелкните по изображению, чтобы увеличить0024 Предупреждение : В этих примерах показаны наиболее часто используемые схемы и общая проводка для установки электросчетчиков в Великобритании, ЕС, Индии, Пакистане, Южной Африке, Объединенных Арабских Эмиратах и ​​других странах, следующих за IEC (Международной электротехнической комиссией). То же правило применяется к NEC (Национальным электротехническим нормам и правилам) в США и Канаде. Могут быть некоторые вариации в зависимости от конкретных областей, конструкции счетчика (умная электроника или электромеханический) и системы питания. Настройка может отличаться в других типах счетчиков кВтч или электроэнергии в разных местах по всему миру. Для надлежащей безопасности. Пожалуйста, свяжитесь с поставщиком оборудования и услуг, чтобы подтвердить тип подключения перед установкой электропроводки.

Имейте в виду, что выполнение электромонтажных работ своими руками опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем практиковать какие-либо изменения/модификации в электропроводных соединениях. Кроме того, необходимо получить необходимые лицензии и одобрение местных властей, прежде чем выполнять установку существующих или новых услуг.

Будьте осторожны: Не прикасайтесь металлическими инструментами к винтовым клеммам, если цепь находится под напряжением, особенно в случае счетчиков на 230 и 400 В (IEC), так как винты клеммной колодки не изолированы.

Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Содержание

Подключение трехфазного счетчика для 400 В переменного тока – (Великобритания и ЕС) – IEC

В Великобритании, ЕС, Азии и странах IEC трехфазное питание 400 В переменного тока обеспечивается четырьмя системы проводов (три фазы (линии) и нейтраль) от трехфазного трансформатора 400/230В до распределительного щита и далее до главного распределительного щита в жилых домах.

Хорошо, что вы можете получить однофазное питание 230 В от точек нагрузки трехфазного счетчика. Все, что вам нужно, это только однофазный провод и нейтраль. Если вам нужно трехфазное напряжение 400 В, все три линии и нейтраль (дополнительно) необходимы для работы трехфазных цепей, таких как 3-Φ, асинхронные двигатели и т. д.

Правительство Великобритании теперь требует использовать умные и цифровые электросчетчики вместо аналоговых электромеханических счетчиков электроэнергии.

Полезно знать: Электросчетчик также известен как счетчик энергии, счетчик кВтч или счетчик киловатт-часов, который используется для считывания и регистрации использованной энергии и потребляемой мощности в киловатт-часах.

Щелкните изображение, чтобы увеличить его

Установка трехфазного счетчика электроэнергии (3 фазы, 4 провода, счетчик электроэнергии 400 В переменного тока)

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основное питание. .
2. Начиная с левой стороны для ГЛАВНОГО, подключите первый входящий (от трансформатора) Фазный (Линейный) провод к 1-му разъему на счетчике (Главный).
3. Подключите второй входящий фазный провод в 3-й разъем
4. Подключите третий входящий фазный провод в 5-й разъем.
5. Подсоедините входящий нейтральный (N) провод к 7-му разъему счетчика.
6. Со стороны нагрузки подключите исходящую нейтраль в 8-м слоте.
7. Теперь подключите оставшиеся отходящие трехфазные провода во 2-м, 4-м и 6-м слотах соответственно и подключите их к распределительному щиту, как показано на рис.

Ниже приведена принципиальная схема подключения для установки трехфазного ,  4- Провода, звезда-400 В ) Счетчик кВтч ( Цифровой или аналоговый счетчик энергии ) от источника питания 400 В переменного тока к главному распределительному щиту в доме.

Нажмите на изображение, чтобы увеличить его

Счетчик рекомендуется устанавливать вертикально по центральной линии. После установки винтов и т. д. обязательно закройте защитные окна. Вы можете включить главный выключатель питания после успешной изоляции коробки трехфазного счетчика, чтобы проверить, работает ли все как положено.

Вот еще один реально работающий 3-х фазный счетчик электроэнергии, который был установлен на главном столбе рядом с потребителями.

Нажмите на изображение, чтобы увеличить

На приведенных выше рисунках и диаграммах:

• R _в , Y _в и B _в = вдень трансформатор 3-х фазный ( R ed, Y желтый, B синий)
• R _ВЫХОД , Y _ВЫХОД и B _ВЫХОД = исходящие три фазы или ток (линии) в качестве нагрузки на главный распределительный щит дома.
• N _IN = Входная нейтраль от трансформатора.
• N _UOT = исходящая нейтраль к распределительному щиту.

Требование к установке 3-фазного счетчика на 400 В

• Вы должны связаться и проинформировать поставщиков электроэнергии перед установкой/модификацией или подключением счетчика.
• Для всех фаз необходимо использовать одножильные кабели с ПВХ и двойной изоляцией.
• Используйте соответствующую маркировку для всех фазных кабелей, таких как «L1», «L2», «L3» и «N» соответственно.
• Для электрических счетчиков и низковольтных щитов и распределительных устройств с номиналом +100 Ампер необходимо предусмотреть свободное пространство шириной 900 мм.
• Используйте минимум 4 мм ² (многожильный медный провод) между потребительским блоком и электросчетчиком или в зависимости от допустимой нагрузки.
• Выводы счетчика (кабели, используемые для подключения вашего счетчика к вырезу или главному выключателю) должны иметь двойную изоляцию размером 25 мм и должным образом входить в пазы счетчика.
• Хвостовики счетчика должны быть максимально короткими, или, по крайней мере, длина хвостовиков счетчика от выреза через прибор учета до блока потребителя) всегда должна быть не более 3 метров кабеля (подробнее в BS7671 Рег. 434.2). .1).
• Вам придется обратиться к лицензированному электрику для подключения проводов от распределительного щита к электросчетчику. Электричество будет предоставлено позже поставщиками электроэнергии, предъявив им сертификат BS7671, подписанный вашим электриком.
• Коробка счетчика должна быть установлена ​​на внешней стороне стены, к которой можно легко получить доступ спереди и которая вряд ли будет повреждена.
• Над или под коробкой электросчетчика не должно быть газового счетчика, телефона и другого коммунального оборудования.
• Шкаф счетчика (установленный на поверхности или заподлицо), одобренный электросетями Великобритании, может использоваться на основании соответствующих руководств и норм.

Хоккейная клюшка 38 мм (каркасная трубка) со шкафом счетчика должна быть установлена ​​в соответствии со следующими минимальными спецификациями.

• Шкаф счетчика с уровня земли: 600 мм мин. и 1100 мм макс.
• Наконечники счетчика: 25 мм
• Расстояние от передней части шкафа: Мин. 1000 мм
• Хоккейная клюшка (готовая трубка): 38 мм (мин. высота 1450 мм и длина 310 мм) и минимальная глубина 500 мм в саду.
• Отверстие для ввода кабеля: 20/30 мм

Общая проводка трехфазного счетчика (цветовая маркировка IEC) от источника электропитания до главного распределительного щита будет выглядеть следующим образом.

Нажмите на изображение, чтобы увеличить

Трехфазная распределительная проводка в соответствии с цветовым кодом IEC



Трехфазная проводка счетчика для различных уровней напряжения – США – NEC

В Северной Америке ситуация совершенно иная, чем в Великобритания, ЕС и остальной мир. Например, уровни однофазного и трехфазного напряжения в США — NEC отличаются от стран, следующих за IEC, например, уровень обычных однофазных напряжений составляет 120 В, 240 В. Кроме того, однофазные и трехфазные уровни напряжения 120 В, 208 В, 240 В, 277 В и 480 В доступны от трансформатора 7200 В, установленного на опоре.

Уровень трехфазного напряжения в США следующий:

• 240 В, три фазы, 4 провода (треугольник высокого напряжения) между тремя горячими (линейными) проводами и землей.
• 208 В, три фазы, 4 провода — между тремя горячими (линейными) проводами и землей.
• 480 В, три фазы, 4–5 проводов — между тремя горячими (линейными) проводами + нейтралью и землей.
• 600 В, три фазы, 4 провода — между тремя горячими (линейными) проводами + заземление.

В следующих разделах мы покажем, как подключить электросчетчик на 240 В, трехфазный, 208 В, трехфазный, 480 В, трехфазный и 600 В, трехфазный, в соответствии с NEC.

Нажмите на изображение, чтобы увеличить



Как подключить 120 В и 208 В – (звезда) 1-Φ и 3-Φ электросчетчик?

Давайте посмотрим, как подключить 3-фазный, 4-проводной счетчик энергии 120 В и 208 В переменного тока.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора как «ГОРЯЧИЙ» провод к верхним клеммам (черного, красного и синего цветов).
3. Подсоедините три отходящие линии (L1, L2 и L3) в качестве «ГОРЯЧЕГО» провода (со стороны нагрузки) от нижних наконечников к центру нагрузки или главному выключателю распределительной коробки (черного, красного и синего цветов).
4. Вы можете подключить нейтраль к левому центральному наконечнику, помеченному как (G & N), если это необходимо в соответствии с конструкцией. Просто подключите линии нагрузки (горячие провода) и нейтральные провода к блоку главного выключателя.
5. Подсоедините заземляющий провод к маленькому наконечнику (расположенному слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
6. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).
Для заземления (защитного заземления) рекомендуется медный провод № 4 AWG
7. (American Wire Gauge).
8. Теперь аккуратно установите и закрепите счетчик в коробке счетчика (т.е. 7 штырей счетчика на 7 зажимов в корпусе коробки счетчика).

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 208 В — три фазы, 4 провода (3 провода + заземление)

Однофазный:

• 208 В – однофазный, 3-проводной (2 провода под напряжением + провод заземления)
• 120 В – однофазный, 3-проводной (2 провода под напряжением + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, доступно только 208 В. Если есть нейтральные провода, то и 120 В, и 208 В доступны для панели управления, т. е.

• Нейтраль Доступно: Доступны как 208В, так и 120В
• Нейтраль Недоступно: Доступно только 208 В

Нажмите на изображение, чтобы увеличить его



Меры предосторожности: Если линии неправильно подключены к шкафу счетчика или штыри счетчика не плотно закреплены в наконечниках, он не будет считывать показания кВтч, и вы, возможно, не будете возможность расчета счетов за электроэнергию на основе потребления энергии. Кроме того, неправильное подключение счетчика может привести к срабатыванию выключателя или может вызвать вспышку, повреждение счетчика или даже серьезные травмы в результате опасного возгорания.

Нажмите на изображение, чтобы увеличить

Как подключить 120 В, 208 В и 240 В (высокий треугольник) для 3-Φ и 1-Φ Электрический счетчик?

Давайте посмотрим, как подключить 1-фазный и 3-фазный, 4-проводной или 3-проводной счетчик электроэнергии 120 В, 208 В и 240 В переменного тока.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подсоедините три входящие линии (L1, L2 и L3) от трансформатора в качестве «ГОРЯЧЕГО» провода к верхним клеммам (синего, черного и оранжевого цветов). Имейте в виду, что 3-я строка (как Линия 3 ) справа оранжевого цвета — силовая ветвь (дикая ветвь) или верхняя ветвь треугольник, и ее следует подключать к клеммам справа от нейтрального контакта.
3. Подсоедините три отходящие линии (L1, L2 и L3) в качестве «ГОРЯЧЕГО» провода (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (синий, черный и оранжевый).
4. Вы можете подключить нейтраль к левому центральному контакту, помеченному как (G и N), так как нейтраль доступна в верхнем соединении треугольником для однофазного напряжения 208 В.
5. Теперь подключите линии нагрузки (горячие провода) и нейтральные провода к коробке главного выключателя.
6. Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
7. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).
Для заземления (защитного заземления) рекомендуется медный провод № 4 AWG
8. (American Wire Gauge).
9. Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 240 В — трехфазный, 4-проводной (3 провода под напряжением (включая верхний ответвление треугольником) + заземление)

Однофазный:

• 208 В – однофазный, 3-проводный (1 провод на горячую линию (должен быть треугольником высокого напряжения) + нейтраль + провод заземления)
• 240 В — однофазный, 3-проводной (2 провода + заземление)
• 120 В – однофазный, 3-проводной (1 горячий провод + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, то однофазное напряжение 208 В недоступно. Если есть нейтральные провода, то 120 В, 208 В и 240 В доступны для панели управления, т.е.

Нейтральный Недоступно: Доступно только 120 В и 240 В

Нажмите на изображение, чтобы увеличить



Как подключить 277 В и 480 В – (звезда) 1-фазный и 3-фазный счетчик?

Давайте посмотрим, как подключить 1-фазный и 3-фазный, 5-проводной или 4-проводной счетчик энергии 277 В и 480 В.

1. Прежде всего, перед выполнением работ на электроустановках обязательно отключите основной источник питания.
2. Подключите три входящие линии (L1, L2 и L3) от трансформатора как «ГОРЯЧИЕ» провода к верхним клеммам (коричневого, оранжевого и желтого цветов).
3. Подсоедините три отходящие линии (L1, L2 и L3) в качестве «ГОРЯЧЕГО» провода (со стороны нагрузки) от нижних клемм к центру нагрузки или главному выключателю распределительной коробки (коричневый, оранжевый и желтый).
4. Вы можете подключить нейтраль к левой центральной клемме, обозначенной как (G & N).
5. Теперь подключите линии нагрузки (горячие провода) и нейтральный провод серого цвета к коробке главного выключателя.
6. Подсоедините заземляющий провод к маленькой клемме (расположенной слева от линии номер 3). Если в клеммной коробке нет нейтрали, земля по-прежнему подключена к этой точке.
7. Вы можете использовать минимум #10AWG (медь) или #8 AWG (алюминий) для цепей 120В (подробности см. ниже).
Для заземления (защитного заземления) рекомендуется медный провод № 4 AWG
8. (American Wire Gauge).
9. Теперь осторожно проткните и зафиксируйте счетчик сильным нажатием и восстановите питание, чтобы убедиться, что все в порядке и работает правильно. Сделанный.

При такой конфигурации служебных линий доступны следующие напряжения 1-P и 3-P.

Трехфазный:

• 480 В — трехфазный, 4-5 проводов (3 провода под напряжением + нейтраль (при необходимости) + заземление)

Однофазный:

• 480 В – однофазный, 3-проводной (2 провода под напряжением + провод заземления)
• 277 В — однофазный, 3-проводной (1 горячий провод + нейтраль + заземление)

Примечание. Если нейтральный провод отсутствует в измерительной коробке, то однофазное напряжение 277 В недоступно. Если есть нейтральные провода, то 277 В и 480 В доступны для панели, т.е.

• Нейтраль Доступно: Однофазное напряжение 277 В Также доступно
• Нейтраль Недоступно: Доступно только 480 В (1-P и 3-P)

Нажмите на изображение, чтобы увеличить

Как подключить 600 В / 347 В — (звезда) и 480 В — трехфазный счетчик?

На следующем рисунке показано подключение двух конфигураций следующим образом.

Измерение треугольником 480 В (левая сторона)

Это только трехфазная проводка счетчика, т.е. нейтраль и однофазная система не включены. В шкафу счетчика есть 5 зажимов без нейтрали, но заземление все еще подключено в соответствии с NEC.

347 В / 600 В – Измерение по схеме звезда (правая сторона)

Эта схема подключения счетчика такая же, как для 277 В и 480 В (1-P и 3-P). Имеется 7 зажимов, т.е. нейтраль включена для однофазного питания 347 В.

• Трехфазный: 600 В, 3-фазный, через три горячие линии + провод заземления.
• Однофазный: 347 В, 1-фазный с одним горячим проводом + нейтраль + земля.

Нажмите на изображение, чтобы увеличить

Сечения кабелей и проводов для горячих, нейтральных и заземляющих проводов — NEC

• Используйте надлежащее сечение проводов в зависимости от цепей нагрузки.
• Используйте #8AWG (медь) или #6 AWG (алюминий) для цепей 240В. На 100 Ампер можно
• Используйте № 4 AWG для меди и № 2 AWG для алюминия для служебных линий (как горячих, так и нейтральных) в случае 100 ампер.
• Для 100 ампер можно использовать 2/0 тыс.смил (AWG) для меди и 4/0 тыс.смил для алюминия (на основе таблицы NEC 250.122).
• Для заземляющего провода к заземляющему стержню необходимо использовать провод сечением не менее 4 AWG. Вы можете проверить код города для подтверждения.

В следующей таблице показаны типичные размеры проводов линии Miniman Line, нейтрального провода и провода заземления.

Размер выключателя	Типовые сечения проводов для измерительной и панельной коробки
	Ⓛ		Ⓝ		Ⓖ
	Линейный проводник		Нейтральный проводник*		Провод заземления
	Алюминий	Медь	Алюминий	Медь	Алюминий	Медь
100 А	#2	#4	#4	#4	#6	#4
200 А	4/0	2/0	2/0	1/0	#2	#4

*Нейтральный размер определяется расчетом нагрузки и таблицей NEC 250. 122. Всегда сверяйтесь с местными кодами городов.

Вот таблица в формате изображения, если вам нужно скачать в качестве справки.

Общие требования к установке трехфазного счетчика

• Коробка счетчика должна быть плотно и надежно прикреплена к стене или надежно закреплена на твердой поверхности на нужном уровне.
• Используйте только одобренные материалы для измерительной коробки, такие как кабелепровод, оцинкованная труба и соединительная скоба.
• Винты соединения проводов и наконечников должны быть затянуты, т.е. прочная заделка.
• Используйте надлежащий размер провода для точного номинального тока оборудования, а также мощности распределительной коробки и центров нагрузки.
• Наконец, проверьте и проверьте подключение проводки в соответствии с руководством пользователя, предоставленным поставщиком вместе с измерителем.

Счетчик от уровня земли: 4 фута до 5 футов-6 дюймов.

Расстояние от передней части шкафа счетчика: Мин. свободное пространство 4 фута и 12 дюймов со всех сторон.

Разделение с газовыми и другими счетчиками: Минимум от 3 до 5 футов и 6 дюймов на выходной стороне штанги газового счетчика.

Соединение подземных труб: Минимум 18 дюймов ниже линии земли.

Жесткий кабелепровод: Согласно NEC

Диаметр провода заземления относительно стержня заземления: #4 AWG (медь)

NEC – США

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель? Проводка распределительного щита
• Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
• Как определить правильный размер подпанели?
• Как подключить субпанель? Установка главного наконечника для 120/240 В
• Как определить количество автоматических выключателей в щите?
• Как найти количество ламп на одном автоматическом выключателе?
• Как найти количество розеток на одном автоматическом выключателе?
• Как определить размер центра нагрузки, щитов и распределительного щита?

IEC – Великобритания и ЕС

• Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
• Как подключить потребительский блок с двойной разделенной нагрузкой 230 В? – УЗО+ПЦ
• Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
• Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?
• Как подключить 1-фазный и 3-фазный щит распределения нагрузки?
• Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
• Как подключить гаражный потребительский блок?
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить британскую 3-контактную розетку? Подключение разъема BS1363
• Проводка распределительного щита с УЗО (устройства защитного отключения) – однофазное домашнее питание.
• Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика электроэнергии к потребительскому блоку)

Общая домашняя проводка (как NEC, так и IEC)

• Установка однофазной электропроводки в доме в соответствии с NEC и IEC
• Установка трехфазной электропроводки в доме
• Установка однофазной электропроводки в многоэтажном здании
• Установка трехфазной электропроводки в многоэтажном здании
• Как найти подходящий размер кабеля и провода для установки электропроводки? Примеры в имперской и метрической системе
• Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
• Еще больше пошаговых руководств и руководств по прокладке домашней электропроводки

URL-адрес скопирован

240 В, 3 фазы и 240 В, одна фаза • Панели OEM

Питание 240 В используется в США и некоторых странах мира. В США 120/240 В, 1 фаза, 3 провода, является стандартом для домов, а 240 В, 3 фазы, открытый треугольник, является стандартом для небольших зданий с большими нагрузками. В некоторых частях мира стандартом для дома является 240-вольтовая однофазная двухпроводная сеть. Фактическое напряжение энергокомпании варьируется (220 В / 230 В / 240 В) в зависимости от региона, но для упрощения мы сосредоточимся на 240 В.

120/240 В, одна фаза, 3 провода (1P3W)

120/240 В, 1 фаза, 3 провода

В США питание 240 В подается в дома и небольшие здания в виде силовой цепи 120/240 В 1P3W. Он обеспечивает 120 В для легких нагрузок (освещение, телевизор и т. д.) и 240 В для средних нагрузок (водонагреватели, компрессоры переменного тока и т. д.).

МАКСИМАЛЬНАЯ МОЩНОСТЬ. В однофазной силовой цепи максимальная мощность рассчитывается как произведение напряжения на силу тока. Если предположить, что это силовая цепь на 200 А, то максимальная выдаваемая мощность составляет 200 x 240 следующим образом:

• Ток (А): 200 А
• Напряжение (В): 240 В
• Максимальная мощность одной фазы
  • 48 кВА киловольт-ампер или
  • 48 кВт киловатт

240 В, 3 фазы, открытый треугольник (3P4W)

В США питание 240 В подается в небольшие здания с большими нагрузками как 240 В, 3 фазы, открытый треугольник. Это похоже на 120/240 В, но также обеспечивает 3 фазы 240 В для больших нагрузок (машины и т. Д.). Ее часто называют «дикой ногой» или «высокой ногой» дельты, потому что одна ветвь (фаза B) отличается.

• ХОРОШЕЕ — Это недорого для энергетической компании и обеспечивает однофазное напряжение 120 В / 240 В и трехфазное напряжение 240 В.
• ПЛОХОЕ — «Дикая нога» или «Высокая нога» (Фаза B) могут вызвать проблемы, если вы не знаете, что это другое.
• УГРОЗНОЕ — «Дикая нога» или «Высокая нога» (Фаза B) имеет напряжение 208 В относительно нейтрали, поэтому она отличается от других.

240 В, 3 фазы, 4 провода, открытый треугольник

МАКСИМАЛЬНАЯ МОЩНОСТЬ. Максимальная мощность в силовой цепи конфигурации открытого треугольника немного сложнее, потому что вам нужно рассчитывать одну и три фазы отдельно. Если мы предположим, что это силовая цепь на 200 А, то максимальная выдаваемая мощность составит 200 x 240, рассчитанную следующим образом.

• Ток (А): 200 А
• Напряжение Вольт): 240 В
• Максимальная однофазная мощность
  • 48 кВА киловольт-ампер или
  • 48 кВт киловатт
• Максимальная 3-фазная мощность = 1-фазная мощность x 1,732
  • 83 кВА киловольт-ампер или
  • 83 кВт Киловатт

240 В, однофазный, 2-проводный

240 В, однофазный, 2-проводной

В некоторых странах питание 240 В подается в дома и небольшие здания в виде 2-проводной 240 В однофазной цепи питания.

МАКСИМАЛЬНАЯ МОЩНОСТЬ. В однофазной цепи питания максимальная мощность рассчитывается как произведение напряжения на силу тока. Если мы предположим, что это силовая цепь на 200 А, то максимальная выдаваемая мощность составляет 200 x 240, как показано ниже.

• Ток (А): 200 А
• Напряжение (В): 240 В
• Максимальная мощность одной фазы
  • 48 кВА киловольт-ампер или
  • 48 кВт киловатт

415Y / 240 В, 3 фазы, 4 провода (3P4W)

415/240 В, 3 фазы, 4 провода

В некоторых странах питание 240 В подается в здания с большой нагрузкой в ​​виде силовой цепи 415Y/240 В 3P4W.
