Рабочий стол радиолюбителя

У меня накопилось определенное количество идей по организации рабочего места радиолюбителя. Конечно, многое зависит от личных возможностей: площадь, оборудование. Но в целом не обязательно иметь глубокий карман с деньгами, чтобы всласть заниматься любимым хобби.

Для начала давай посмотрим как рабочее место организуют другие. На онлайн просторах я нашел несколько фотографий разных рабочих мест:

Хорошее место! В основном хороший стол. Измерительных приборов не видно. Ни тебе генератора, ни мультиметра, ни осциллографа. Но в целом организация рабочего места отличная. И, что главное, большое пространство!

 О-о-о, это точно наш брат. Китайские мультиметры, старый Тектроникс. Кстати, отечественный аналог этого прибор С1-114. Тут тебе и приборы и как следует попорченный стол со следами пайки. Видно, чт оместо активно используется для работы. Но, на мой взгляд, грязновато.

Итак, каким должно быть рабочее место радиолюбителя? Во-первых, нужен удобный стол и достаточное пространство. Не слишком больше и не слишком тесное. Идельно — отдельная комната. Но в российских городских реалиях это чаще невозможно,чем возможно. У нас такие рабочие места обычно занимают часть какой-нибудь комнаты в квартире или на балконе.

Стол

Но вернемся к столу. Стол должен быть достаточно удобным. Мне нравятся деревянные столы. Такой рабочий стол легко сделать из деревянного бруса 40х40 и фанеры или ОСБ плиты. У меня на балконе именно такой — из дерева.

Столешницу желательно накрыть либо антистатической резиной, либо любым другим покрытием, которое легко вытирать. Если нет такой, то можно придумать что-нибудь другое.

Желательно, чтобы столешница была таких размеров, чтобы можно было поставить приборы. Ещё пока не все радиолюители могут себе позволить современные цифровые приборы, которые занимают мало места. Так что желательно предусмотреть местечкое для них. Будет удобней работать.

Свет

Стол должен хорошенько освещаться. Современная электроника требует современных компонентов, которые становятся всё меньше в размере. Так что береги глаза и делай освещение как можно лучше. Это важно.

Хорошо, когда лампа установена таким образом, чтобы свет не бил в глаза. Еще лучше, если можно регулировать куда эта лампа будет светить — удобно!

Что касается цвета освещения, то мне, например, больше нравится спектр ближе к дневному. Это лампы с температурой цвета в 4000К и больше. Можно комбинировать с обычным теплым освещением — будет даже лучше.

Раньше я использовал обычные лампочки накаливания, потом энергосберегающие, а сейчас светодиодные. Лично я против ртутных энергосберегаек. Они опасны и вредны для всех: и окружающей среды, и здоровья человека. К тому же грамотная утилизация таких ламп у нас до сих пор не налажена и большинство из них оказываются в обычном мусоропроводе или мусорном баке недалеко от дома.

Розетки

Чем больше, тем лучше. Также они должны находиться в доступном месте — никогда не знаешь сколько приборов понадобиться воткнуть. У меня места немног, поэтому я вместо розеток поставил просто сетевой фильтр с пятью розетками. Удобно, но розеток не хватает.

Хранение деталей и инструмента

Для хранения радиодеталей будет идеально иметь специальные кассы. Но если их нет, то подойдут любые пластиковые ёмкости, которые можно и компактно распологать рядом в несколько рядов, как кубики лего.

Кто-то пользуется кассами из спичечных коробков — это дешево, но мне не нравится. Изнашиваются и не сильно удобно. Хотя и выручает, когда нет других опций — это несомненное преимущество таких касс.

Безопасность

Электричество за халатность наказывает. Поэтому следует внимательно относится к своей безопасности. Всё, что должно быть заземлено — должно быть заземлено. Паяльные станции, приборы должны быть всегда в зоне видимости и не должны оставаться включенными, если ты ушел попить чайку с друзьями. Может так случиться, что твой паяльник задымится или, как некоторые паяльные станции, загорится. Приятного мало. Кстати, иметь на столе антистатическую резину хорошо ещё и по этой причине. Резина всё таки диэлектрик.

Приборы

Набор приборов, который тебе требуется конечно же индивидуален. Однако, есть такие приборы, которые пригодятся чем бы ты не занимался. Хоть микроконтроллерами, хоть аудио усилителями, хоть строительством любительских ЧПУ-станков.

На мой взгляд, такими приборами являются: мультиметр, осциллограф, источник питания, генератор сигналов. Мультиметров желательно иметь два, чтобы можно было одновременно контролировать ток в цепи и напряжение на её участке. Осциллографа хватит и одного. Можно хоть цифровой, хоть аналоговый.Мне лично больше нравится картинка аналогового осциллографа, но современный цифровой осциллограф выигрывает у аналогового по возможностям и габаритам. Так что если ест ьвозможность, то брать следует цифровой.

Что касается источника питания, то можно как купить, так и сделает его самостоятельно. Для большинства любительских целей хватит источника мощностью до 150 Вт с регулировкой напряжения от 0 до 30В и предельным током до 5А. Очень хорошо, если он будет двухканальным — это удобно.

Генератор сигналов также можно собрать самостоятельно, тем более, что схем полно. Но если хочется иметь качественный, хоть и слегка габаритный, то стоит взглянуть на генераторы оставшиеся от СССР, к примеру, ГЗ-102, ГЗ-112.
Это базисный набор. Остальные, какие-то более специализированные приборы можно уже покупать по потребностям. У меня таким является милливольтметр В3-38. Очень удобная штука, если требуется измерить очень маленькое переменное напряжение.

В заключение хочу сказать, что рабочее место следует организовывать максимально удобно. Это снимает напряжение в процессе творчества и помогает высвобождать время для главных целей, вместо поиска где что лежит. Ну и про уборку тоже следует помнить. Поработал — прибрался =))))) Мы же радиолюбители. Чистота и удобство рабочего места — залог успеха =)

/blog/rabochee-mesto-radiolyubitelya/ Как следует оборудовать рабочее место радиолюбителя? Что требуется для комфортного творчества? 2016-07-01 2016-11-05 Электроника для начинающих,стол радиолюбителя, паяльник, осциллограф, генератор сигналов Г3 112, источник питания, цифровой осциллограф, мультиметр

Шкаф — стол — мини мастерская.

: vitsserg — LiveJournal

vitsserg

April 7 2021, 22:33

Categories:

• Работа
• Компьютеры
• Литература
• Cancel

Начну, пожалуй, с этого. 🙂 Придумал для себя небольшой шкаф-мастерскую. Долго обдумывал расположение полок и ящиков, вымерял размеры приборов, потом набросал эскиз, потом сделал чертежи. Основные требования к шкафу: компактный, вместительный, не сильно страшный. У этого шкафа есть два замечательных свойства. Первое — когда он закрыт, то туда не попадёт кошка и ничего не стащит.

Второе – любую свою работу можно оставить на столе на любом этапе, в любом состоянии. Закрыл дверцы – и полный порядок. Открыл – продолжаешь свою работу. Главное, жена довольна. 🙂

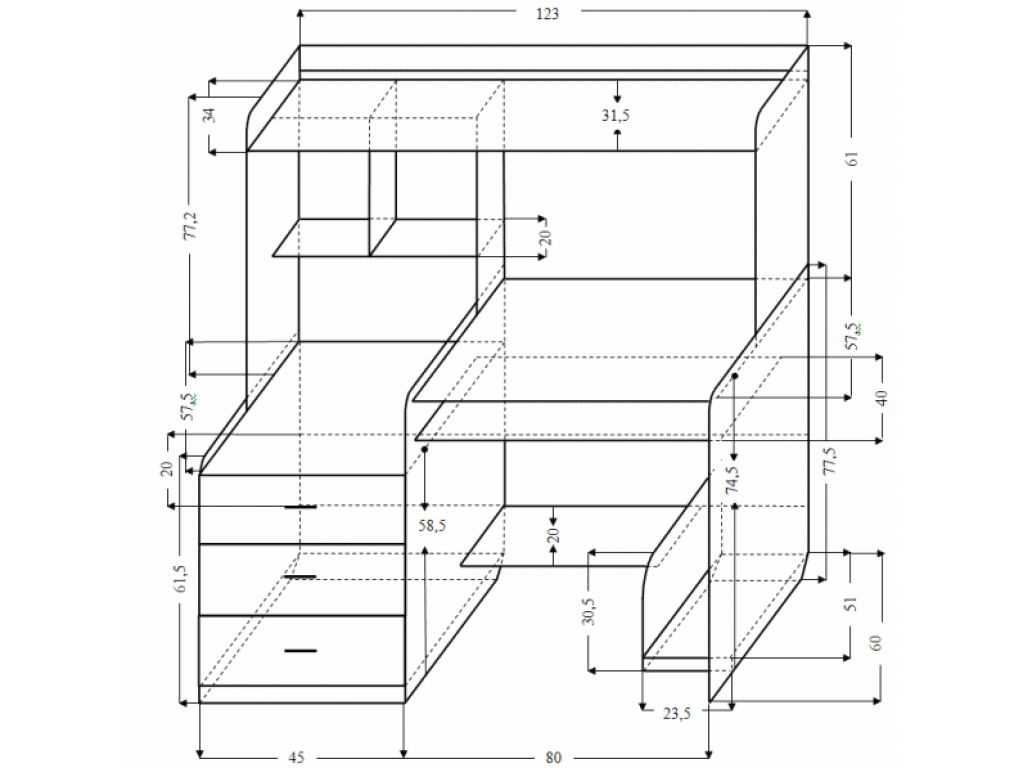

Эскиз шкафа Чертёж

Когда заказывал шкаф-купе, на том же заводе заодно заказал и этот шкаф. Сделали его за месяц. Потом приехали сборщики, два парня, видимо, грузины, с замечательными именами: одного звали Генрих, другого Гамлет. За один день собрали и шкаф-купе, и шкаф-стол. Работу сделали качественно, за что им весьма благодарен. Потом сам внутри сделал электропроводку, установил в общей сложности 28 розеток в разных местах шкафа. Удобно – все приборы на своих местах и сетевые шнуры не видны.  И всё равно розеток порой не хватает…

Розетки внутри шкафа.

Несколько фотографий того, что получилось:

Общий вид закрытого шкафа. Открыто только рабочее место.

Левые дверцы шкафа открываются почти на 180 градусов (если точно – на 165 градусов), правые – стандартно, на 90 градусов. Слева полки с приборами и блоками питания, по центру – монитор и клавиатура (сам компьютер находится в правом нижнем выдвижном ящике стола), справа – ещё приборы и паяльники.

Открыта верхняя часть шкафа.

В верхней части шкафа разместил радиодетали, крепёж, какие-то свои незаконченные проекты, коллекцию радио-конструкторов, блоки, модули и т.д. Эта часть закрывается своими дверцами.

Между собой верхняя и нижняя половинки шкафа соединяются мебельными стяжками.

Ящики справа, в нижнем с сеточкой находится компьютер. Выдвинутый ящик с книгами.

Ящики выдвигаются полностью, на всю длину. В них я разместил ходовые радиодетали, кабели измерительных приборов, мелкие приборы, самые ходовые книги и т.д.

В правом нижнем ящике, за ротанговой сеточкой (для вентиляции), находится компьютер. Все его соединительные кабели проложены через отверстия внутри стола и снаружи не видны.

Все ящики сделаны «заподлицо» с дверцами и крышкой стола, а центральный ящик «утоплен» на 50 мм. Это позволяет при необходимости закрепить тиски или струбцины на крышке стола.

Из недостатков (которые выявились уже на практике).

1. Глубину нужно было сделать на 50 … 100 мм меньше. (Хотя, это не сильно критично, зависит от длины рук).

2. Высоту ниши рабочего места нужно делать чуть-чуть больше своего роста. Это я особо «прочувствовал», сильно ударившись несколько раз головой, когда резко вставал из-за стола. Сейчас уже привык смотреть вверх, прежде, чем встать. 🙂

В общем и целом я доволен своим новым рабочим местом. Хотя ещё ко многому приходится привыкать.

Шкаф — стол

Строить новую лачугу? — Блог радиолюбителей KB6NU

16 марта 2012 г. Автор: k8jhr 8 комментариев

Richards K8JHR первоначально опубликовал это в списке рассылки HamRadioHelpGroup. Я думал, что это было так хорошо, что я спросил, могу ли я опубликовать это здесь. Вот если бы в моей хижине были все эти функции……..Дэн

Вот несколько соображений, которые следует учитывать при строительстве новой лачуги.

1. ИМЕТЬ МНОГО РОЗЕТОК ПЕРЕМЕННОГО ТОКА. Если есть возможность, проложите дополнительную линию, чтобы посвятить ее только ветчине. Запустите линию на 22 ов, если вы думаете, что вам понадобится линейный усилитель. Большинство из них могут работать от сети переменного тока 110 В, но почти все они будут работать без перебоев и работать с меньшим охлаждением при сети переменного тока 220 В.
2. Большой рабочий стол . Многие парни используют узкие столы. У меня есть два корпуса стола размером 30″ x 72″ с несколькими ящиками под каждым, и под обоими много места для ног. Я бы предпочел столешницу глубиной 36 дюймов и сделаю это в следующий раз. Множество парней используют столешницу глубиной всего 24 дюйма, что не оставляет вам места для записей или отдельной бумаги для заметок или других важных вещей, таких как кодовый ключ, настольный переключатель PTT или кружка пива.
   Заранее спланируйте, где вы собираетесь разместить свой компьютер и монитор, особенно если вам нужно расположить приемопередатчик вдали от монитора, чтобы избежать нежелательных паразитных электромагнитных/радиопомех и электрических помех, излучаемых некоторыми светодиодными и плазменными мониторами.
   Запланируйте место для компьютерных динамиков, радиодинамиков и прочего подобного.
3. Планируйте заранее МНОГО проводов, кабелей и разъемов . Оба корпуса моего стола находятся на расстоянии 6 дюймов от стены, оставляя место для коммутационных кабелей, кабелей питания, переключателей, разъемов и т. п.
4. Включите несколько усиленных полок . Я установил полки на стенах над столом и использовал тяжелые кронштейны для полок, которые прикреплены к стойкам в стенах и могут выдерживать около 500 фунтов каждый, и я установил полки на кронштейны примерно в 1,5 дюймах от стену, чтобы я мог проложить кабели и разъемы за полками к задней части любого оборудования, которое я размещаю на полках. Это позволяет спрятать провода за вещами на полках, но при этом я могу легко прокладывать кабели между различным оборудованием.
5. Обратите внимание, что снаряжение для ветчины часто бывает ТЯЖЕЛЫМ . Я вижу так много фотографий лачуг, где полки ужасно провисают — часто до такой степени, что можно беспокоиться, что они могут прогнуться и выйти из строя.
6. Заранее планируйте добавление большего количества снаряжения и других полезных вещей, таких как большие записные книжки, в которых можно хранить инструкции и руководства пользователя, копии рекламных объявлений, руководства по обслуживанию, а также копии предметов, которые вы можете собрать по пути. Запланируйте место для довольно большого и тяжелого Справочника ARRL, Книги по антеннам ARRL и других книг и руководств, которые вы можете приобрести по пути.
7. Купите действительно хороший, крепкий, большой вращающийся стул . Не покупайте одно из тех жалких стульев для секретарши, которые продаются за 69 долларов в Staples Depot Max. Когда я тренировался, я купил своему секретарю очень качественное и удобное кресло для рабочего стола Herman Miller. Я никогда не пойму, почему так много других профессионалов загружают своих секретарей работой, но покупают им дрянной, дешевый, неудобный стул, чтобы разбивать лагерь на весь день. В наши дни вы можете получить довольно приличное рабочее кресло для руководителей в Staples Depot Max по цене от 125 до 200 долларов, и оно того стоит. Зачем сидеть в любом месте в течение длительного времени на паршивом стуле? Но так много радиолюбителей делают именно это, если вы посмотрите фотографии их лачуг, вы увидите радиоприемники и сопутствующее оборудование на 10 000 долларов, но дрянной старый стул за 5 долларов, который они купили на блошином рынке. Тупой — береги себя.
8. Расположите свою лачугу как можно ближе к земле — как физическое заземление, например, то, что мы знаем как грязь, так и электрическое заземление, например, то, что электрик называет землей, чтобы вы могли связать (связать) систему заземления вашей хижины. к заземлению бытовой электросети, так называемое «одноточечное соединение». Это целая тема для дальнейшего… но планируйте это заранее.
9. Подумайте, левша вы или правша … где окно… как вы собираетесь расположить радиоприемники… тюнер, линейный усилитель, кодовый ключ и даже куда вы повесите гарнитуру или голову телефоны и даже спланировать расположение микрофона и переключателя PTT. Давайте посмотрим… 2-метровая установка… КВ-трансивер… вы управляете тюнером левой или правой рукой… думайте об этом по мере продвижения.
10. Сделайте надставки для полок, которые обеспечат вам больше места по вертикали . У меня есть несколько уровней снаряжения на столе. Это позволяет мне больше снаряжения в вертикальном пространстве. Планируйте эти вещи по мере продвижения, и, возможно, вы получите помощь от удобного и хорошо оснащенного соседа или друга, если у вас самого нет такого оборудования для магазина. Делаю всякие деревянные поделки для местного сброда. У одного из местных парней есть магазин инструментов и штампов, и он может сделать мне металлические вещи на заказ, но в основном он рассказал мне, как делать вещи самому, но суть в том, чтобы использовать эти местные ресурсы по мере развития вашей лачуги.
    Я использую недорогие, но привлекательные материалы, такие как готовые стеллажи с виниловым покрытием. Они поставляются с отделкой под дерево, которая соответствует цвету корпуса моего стола. Иногда я делаю подставки для полок из сосны или белого дерева, а затем окрашиваю древесину, чтобы она подходила к столу и стеллажам. Эта древесина недорогая, с ней легко работать, и она хорошо окрашивается по сравнению с обычными твердыми породами, такими как дуб или клен. Но вы должны использовать то, что работает для вас. Суть в том, чтобы спланировать заранее и максимально использовать доступное пространство — мои полки почти удваивают количество радиоприемников и аксессуаров, которые я могу поставить на стол.
11. Вовлечь жену . Мало того, что у нее будут хорошие идеи о том, как разложить ваше снаряжение, у нее могут быть предложения, которые вы не сможете реализовать самостоятельно. Моя жена так делает и иногда спасает меня от недальновидного шага. В любом случае, это привлечет ее внимание к процессу строительства лачуги, и она будет с большим энтузиазмом относиться к вашей хижине, если приложит руку к ее сборке. Моя юная невеста удивила меня новыми шторами — она нашла красивый, тяжелый, мужественный материал с цветами, которые подчеркивали серебристый, черный и бронзовый цвета, которые вы видите на одежде для ветчины.
12. План хорошего освещения . Нет ничего хуже, чем работать в темноте.
13. Поместите длинную розетку с несколькими розетками на стену за столом , примерно на высоте или чуть ниже высоты столешницы — обычно 29–30 дюймов от пола. Вы не поверите, сколько силовых кабелей, настенных розеток и т. д. нужно подключить, чтобы построить лачугу. Сделайте это перед установкой стола и т. д.
14. Планируйте ввод в дом нескольких антенных кабелей . Сделайте это до того, как соберете наш стол и разложите на нем оборудование. Некоторые ребята используют MFJ и аналогичные оконные коаксиальные панели, которые подводят коаксиальные и другие антенные кабели в лачугу снаружи. Я не использую их, потому что они не позволяют моим окнам закрываться посередине, когда они закрыты на проходных досках, но у вас могут быть другие окна, которые обеспечивают лучшую безопасность и защиту от атмосферных воздействий. Некоторые ребята используют 6- или 8-дюймовые разъемы для переборки, которые позволяют вам подводить коаксиальные провода. Другие используют различные другие способы прокладки кабелей через стены, в том числе трубы из ПВХ различного диаметра. Обязательно используйте изогнутую муфту или две, чтобы вы могли сделать капельную петлю. Вы хотите, чтобы кабель поднимался и поднимался на пару дюймов, прежде чем повернуться горизонтально и пройти сквозь стену… что позволяет дождю стекать с нижней части петли, а не попадать в проход из ПВХ. (Надеюсь, это достаточно ясно… сложно сказать словами в такую ​​ночь…) Другие ребята используют дистанционно расположенный и дистанционно управляемый переключатель с одним коаксиальным кабелем в хижине, чтобы свести к минимуму количество кабелей, которые им нужно пропустить. через внешнюю стену дома.
    В любом случае смысл в том, чтобы ПЛАНИРОВАТЬ эти вещи ЗАРАНЕЕ, чтобы свести к минимуму неожиданности, разочарования и потери.
15. Запланируйте большие часы, которые будут показывать время Zulu или UTC . У меня на столе стоит будильник поменьше, прямо под экраном компьютера, но вам могут понравиться какие-нибудь часы покрупнее, но в любом случае запланируйте отдельные часы для мирового времени, так как радиолюбители живут по зулусскому времени, а не местное время.
16. Купите доску объявлений или оставьте место для размещения различных обои, таких как награды Worked All Whatever, схемы диапазонов, таблицы настройки тюнера и усилителя, цветная карта раздела США, диаграммы частот ретрансляторов и фотографии, которые вы обязательно собрать со временем.
17. Включите следующие удобства :
    • ванная комната – предпочтительно полноценная ванна с душем
    • гардеробная
    • прихожая размещение хижины, ванной комнаты и кладовой в конце коридора, вдали от семейной комнаты отдыха
    • холодильник с льдогенератором
    • кофеварка
    • микроволновая печь
    • отдельный запас кофейных кружек, пивных кружек и т. д. для вас и ваших друзей-любителей
    • пара стульев для друзей, жены, детей, внуков и т. д. будь отшельником!
    • светящийся позывной, а также кофейная кружка с позывным… или две… их не может быть слишком много в лачуге.
    • достаточный запас пива, бурбона, закусок и различных продуктов, чтобы перекусить и освежиться вам и вашим друзьям, поскольку вы не хотите недоедать или обезвоживаться во время долгого QSO или, особенно, во время большого соревнования…. 😉

Поищите в Интернете изображения других хамамов и посмотрите, какие из них вам нравятся, а какие нет, отмечая причины этого. Посмотрите, что делают другие ребята. Вы будете удивлены тем, сколько действительно крутых лачуг, а также сколько действительно грязных, неудобных, неуклюжих лачуг. Для этого нужны все виды, но, безусловно, некоторые из них вам понравятся, и вы почерпнете из этого несколько хороших идей.

Это только МОЯ версия… ваш пробег может отличаться.
