Радиоприемник из … картошки / Хабр

gag_fenix

7 мая 2017 в 23:48

DIY или Сделай сам Электроника для начинающих

С Днем радио! В связи с праздником хочу поделиться инструкцией по изготовлению курьезного, но вполне рабочего, детекторного радиоприемника — на основе картошки.

О детекторных приемниках

Детекторный приемник — это простейший вид приемника, который не использует усилительные элементы и не требует питания, т.к. использует энергию радиоволн.

Состоит детекторный приемник из колебательного контура (катушка и переменный конденсатор), к которому подключены антенна и заземление, диода и высокоомного наушника. Схема из википедии:

Из-за своих недостатков (о которых мы поговорим позже) детекторные приемники сошли со сцены еще в 50-х годах, и теперь их собирают начинающие радиолюбители just for fun.

Картофельное радио

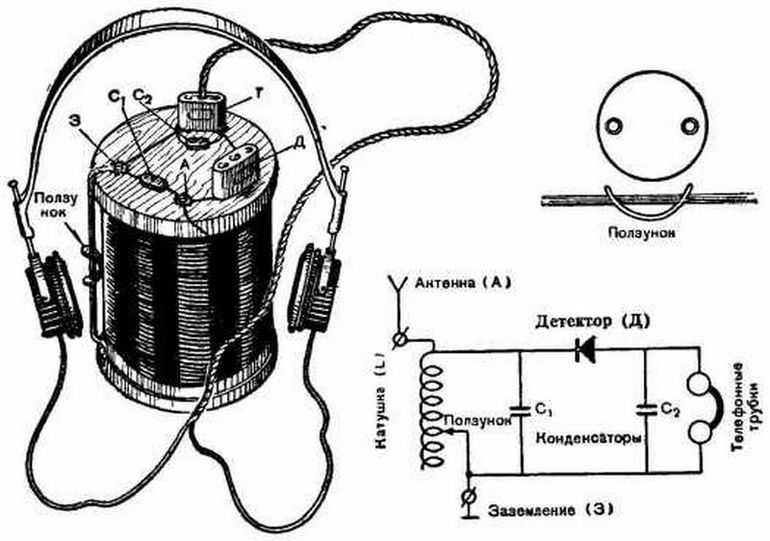

Сама идея не нова, и по сети гуляет скан из старой советской книжки:

Итак,

1. Берется большая «хорошая» (без дефектов) картофелина и разрезается пополам;
2. Между половинками вставляется полиэтилен;
3. В разные половинки вставляется заземление и антенна, а также контакты высокоомных наушников (2-4 кОм). В квартире в качестве заземления подойдет труба отопления, если она металлическая;
4. Между половинками вставляется германиевый диод (я взял Д9).

Путем таких нехитрых манипуляций получается рабочий радиоприемник для длинных волн.

Несколько ложек дегтя:

1. Нужны не обычные, а высокоомные наушники — например, Тон-2М. Есть подозрение, что их можно заменить пьезодинамиком (именно динамиком, без генератора). Или можно подсоединить картофелину к линейному входу звуковой карты. Кроме того, я видел в продаже наушники из конструктора детекторных приемников на ebay;
2. Нужна хорошая антенна на большой высоте;
3. Нужно хорошее заземление;
4. Не так уж много радиостанций осталось в диапазоне, который способен принять наш приемник, а в крупных городах слишком много помех, так что провести эксперимент получится только на даче далеко за городом.

И в итоге, как и следовало ожидать, рядом с Москвой я смог поймать на картофельный приемник только шум. После чего попробовал обычный радио приемник, и тоже на ДВ услышал только шум 🙁 Поэтому, чтобы хоть как-то проверить концепцию, я взял Raspberry Pi и сделал небольшой АМ-передатчик с помощью rpitx. Удалось записать звук с картошки на линейный вход аудиокарты. Правда, качество, конечно, ужасное — но работает!

Теги:

• детекторный радиоприемник
• радиолюбитель
• радиоприемник
• картофельпанк
• я и диод
• картошка
• картопля

Хабы:

• DIY или Сделай сам
• Электроника для начинающих

Всего голосов 39: ↑37 и ↓2 +35

Просмотры

44K

Комментарии 66

Владислав Росс @gag_fenix

PHP-программист

Комментарии Комментарии 66

Детекторный радиоприемник

Исполнитель: учащийся 9А класса Львов Андрей Олегович Руководитель: Климов Александр Юрьевич, ( Ведущий инженер СУНЦ УрГУ), optek (at) mail. ru

• Скачать реферат одним файлом

Словарь сокращений и обозначений

А — Ампер, единица измерения силы тока.
В — Вольт, единица измерения напряжения.
Вт – Ватт, единица измерения мощности.
Гн – Генри, единица измерения индуктивности.
ДРП – детекторный радиоприемник.
Др.- другие.
КПД – коэффициент полезного действия.

КПЕ – конденсатор переменной емкости.
УГО – условное графическое обозначение.
Ф — Фарада
ЭАП — электроакустический преобразователь.
Е — напряженность электрического поля радиостанции в месте приема.
m — коэффициент модуляции.
Q — добротность колебательного контура.
W – мощность.

Введение

В настоящее время известно множество типов радиоприемников: детекторный, прямого усиления, регенеративный, сверхрегенеративный, супергетеродинный и прямого преобразования. Из перечисленных, детекторный радиоприемник (далее по тексту — ДРП), имеет наихудшую чувствительность и селективность, но, несмотря на невысокие параметры, он представляет интерес для начинающих радиолюбителей и специалистов.

Простота конструкции, недефицитность деталей и отсутствие источников питания (именно поэтому ДРП изучается в средних учебных заведениях в наше время) способствовали его популярности в 20-40гг 20в. Дадим определение ДРП: это приемник, работающий за счет энергии радиоволн и не имеющий усилителя. Следует заметить, что приемник прямого усиления – это тот же детекторный с каскадами усиления сигнала низкой частоты.

1. Классическая схема ДРП

Рис.1. Типовая схема ДРП

Существует два основных варианта классических схем ДРП. Первый вариант изображен на рис.1. Второй вариант отличается от первого только тем, что детекторный диод подключен не к части контура, а к контуру полностью.

1.1. Функциональная схема ДРП

Рис. 2. Функциональная схема классического ДРП.

Радиотракт включает в себя входные цепи приемника: антенна, заземление, колебательный контур. Детектор — каскад детектирования на точечном диоде и сглаживающий конденсатор С2. Электроакустический преобразователь (ЭАП) служит для преобразования электрического сигнала в звуковой. В качестве ЭАП используются: наушники, электродинамические громкоговорители («динамики»).

1.2. Принцип работы ДРП

Настроив контур на частоту принимаемой радиостанции, выделяем высокочастотный АМ — сигнал. Частота его колебаний велика (более 100 кГц), и в наушниках он слышен не будет. Сигнал нужно продетектировать (преобразовать ВЧ электрические колебания, в колебания НЧ). Для этого служит диод VD 1 (рис.1). Он обладает свойством проводить ток только в одном направлении, от анода, обозначенного треугольником, к катоду. Положительные полуволны колебаний в контуре вызовут ток через диод, а отрицательные закроют его, и тока не будет. При отсутствии конденсатора C 2 через наушники будет протекать пульсирующий ток. Он содержит постоянную составляющую, которая изменяется со звуковой частотой. Такой ток уже вызовет в наушниках звук. Процесс детектирования улучшается при подсоединении блокировочного конденсатора C 2.

он заряжается положительными полуволнами почти до амплитудного значения колебаний, а в промежутках между ними сравнительно медленно разряжается током через наушники.

2. Компоненты ДРП

2.1. Колебательный контур

Классическая схема ДРП изображена на рис. 1. Она повторяется во многих популярных книжках и журналах. Антенна WA 1 и заземление присоединены к колебательному контуру (катушка L 1 и КПЕ C 1). Колебательный контур служит для выделения из всей массы принимаемых сигналов лишь одного, желаемого. Если частота сигнала совпадает с частотой настройки контура, напряжение на нем максимально. Для настройки в пределах диапазона изменяют емкость (используют КПЕ), для переключения диапазонов изменяют индуктивность катушки L 1.

2.2. Диод

По применению полупроводниковые диоды разделяются на группы: выпрямительные, высокочастотные, туннельные и некоторые другие (рис. 2).

Рис. 3. Диоды.

В качестве полупроводникового материала в диодах используется германий, кремний и арсенид галлия (в туннельных диодах).

Первые диоды стали известны с начала 20в (1906-1908 гг). Тогда же и появились первые ДРП. В 20-40гг 20в радиолюбители изготавливали детекторные диоды из кристаллов цинкита или пирита. В России пионерные работы по диодам проводил О.Лосев, который помимо детекторных диодов изготовил и первые светодиоды (он наблюдал свечение кристалла карборунда при подключении к нему батареи питания). В классических ДРП используются германиевые диоды Д2, 18,20, как самые дешевые и широко распространенные.

2.3. Конденсаторы

В классической схеме ДРП два конденсатора. С1 – переменный керамический или воздушный, предназначен для настройки приемника на частоту радиостанции (5-300 пФ). С2 нужен, чтобы убрать ВЧ – составляющую и повысить качество звука (2000 – 6800 пФ).

2.4. Головные телефоны

В России первым в приемнике высокоомные головные телефоны использовал П.Н.Рыбкин в 1899 г. За рубежом работами по усовершенствованию ДРП в эти же годы занимался Г.Маркони.

Последний элемент разбираемой схемы ДРП – головные телефоны. Для ДРП подходят только высокоомные телефоны (ТА-4, ТОН-2, ТОН-2М, ТАГ-1, ТГ-1), абсолютно не подходят низкоомные или наушники от плейера. Параметры некоторых из них приведены в Приложении 1.

Для телефонов ТОН-2 сопротивление на частоте 1000 Гц составляет 12000 Ом. Минимальная амплитуда сигнала 1000 Гц, слышимая человеком в наушниках ТОН-2 составляет 5 мВ. В классическом ДРП амплитуда сигнала на наушниках достигает 20 мВ (достаточно громко и разборчиво слышна речь и музыка), что соответствует электрической мощности 0,02 мкВт.

3. Недостатки классической схемы детекторного приемника

а) Для согласования сопротивлений колебательного контура и диода используется катушка связи (обычно 1/5-1/10 от числа витков катушки).

Следовательно, на диод поступает ВЧ напряжение в 5-10 раз меньшее, чем наводится в контуре, то есть, с большими потерями мощности (в 25-100 раз).

б) Используется энергия одного полупериода сигнала.

в) Головные телефоны сильно искажают сигнал и имеют низкий КПД (из-за металлической мембраны). Головные телефоны малоэффективны при работе на низких частотах, из-за жесткой мембраны не работают на высоких звуковых частотах. Рабочий диапазон частот наушников 300-3500 Гц. Получить качественный звук в этом случае просто невозможно.

4. Применение классического ДРП.

ДРП, выполненный по классической схеме, и в наше время находит применение для: настройки радиолюбительских передатчиков и настройки передатчиков систем электронного дистанционного управления. В любительской литературе описано успешное применение ДРП для поиска маломощных шпионских закладок (в просторечии именуемых «жучками»). В этих случаях нагрузкой ДРП работает микроамперметр постоянного тока на 10-100 мкА, шунтированный конденсатором.

5. Совершенствование ДРП

Если посмотреть на функциональную схему ДРП, можно прийти к следующим выводам: классическая схема свои возможности усовершенствования исчерпала. Кардинальное улучшение параметров ДРП возможно при полной переделке всех функциональных узлов ДРП, собранного по классической схеме.

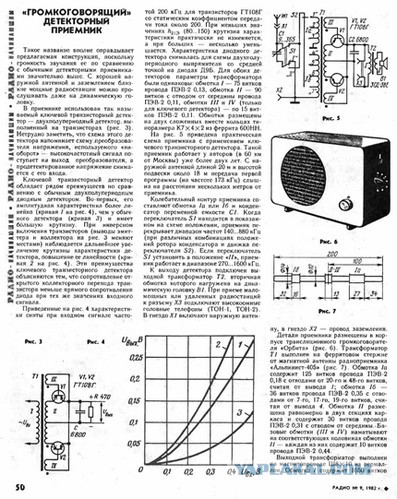

5.1. Громкоговорящий ДРП

Добиться увеличения громкости и улучшения качества сигнала можно модернизацией всех узлов классического ДРП. В качестве колебательного контура выступает катушка индуктивности на ферритовом стержне. Эта катушка имеет межвитковую емкость, а настройка на радиостанцию производится перемещением катушки на сердечнике. Более оптимальное согласование детектора с контуром производится конденсатором связи С1 (сопротивление контура сотни килоом, а детектора 5-20 кОм). Замена одного диода диодным мостом позволяет увеличить громкость ЭАП, так как теперь в ДРП используется энергия обоих полупериодов ВЧ сигнала. Диодный мост выполнен на диодах типа Д310, так как у них меньше сопротивление и меньше потери, чем у диодов Д2, 18, 20.

Рис.4 Прибор для выбора детекторного диода

О качестве диода позволяет судить параметр — «прямой ток при напряжении 1 В», чем он больше, тем лучше.

Рис.5 Усовершенствованный классический ДРП

В качестве ЭАП используется динамик мощностью 1-8 Вт и сопротивлением катушки 4-8 Ом. Для согласования сопротивлений детектора и ЭАП служит понижающий трансформатор (~220 В/9-12 В). Для увеличения отдачи динамик устанавливается на отражательный экран. Модернизированный ДРП дает выигрыш по мощности относительно классической схемы ДРП в 140-400 раз.

5.2. Применение модернизированного ДРП.

Улучшенный ДРП является практически вечным источником бесплатной энергии «из воздуха». Он питает светильник на сверхъярком светодиоде (белом или желтом) и способен подзарядить аккумулятор, часовую батарейку или пальчиковую (типа АА или ААА) из будильника или пейджера. Он может найти применение в местах, где нет электричества, например, в коллективных садах (в доме и овощной яме), в горах. Если от него запитать светильник на сверхъярком красном светодиоде (2-10 кд), он заменит медицинский аппарат светотерапии «Дюна-Т». Также от него можно питать «серебряный ионатор» — прибор для серебрения воды.

Рис.6 ДРП – источник электрической энергии.

Накопительный конденсатор С2 рассчитан на рабочее напряжение 25-60 В при минимальном токе утечки. Приемник настраивается на самую мощную СВ или ДВ радиостанцию в этом регионе.

5.3. ДРП, питаемый «свободной энергией поля»

Для более полного использования энергии несущей, модернизированный ДРП дополняется каскадом усиления на германиевом транзисторе. И данный приемник работает громче. Теперь он стал приемником прямого усиления.

Рис.7 ДРП (приемник прямого усиления) с увеличенным КПД.

Транзистор в усилителе приемника низкочастотный и маломощный: МП39-42. Сигнал ЗЧ на базу подается через разделительный конденсатор С3. ЭАП приемника состоит из динамика ВА1, включенного через согласующий трансформатор Т1.

Настройка этого приемника сводится к настройке входного контура на частоту мощной радиостанции и одновременной подстройке емкости С1, а затем подбору сопротивления R 1 по максимальной громкости звучания.

6. Экспериментальная часть

6.1. Сборка и наладка модернизированного ДРП.

Для собранного по рис.5 модернизированного ДРП и настроенного перемещением катушки по стержню на радиостанцию «Радио России» (длина волны 260 кГц – диапазон ДВ) вольтметр на выходе приемника показал напряжение 0,25 В. После согласования сопротивлений контура и детектора согласующим конденсатором вольтметр показал 2,35 В. Затем был подключен ЭАП: динамик 6ГД-3. Полоса воспроизводимых частот 6ГД-3: 100-10000 Гц. Громко и с высоким качеством слышна музыка и речь. Антенна: медный провод диаметром 0,5 мм и длиной 8 метров. В качестве заземления использована батарея центрального отопления. Если вместо ЭАП включали сверхъяркий желтый светодиод, то наблюдали его яркое свечение!

Таким образом, все мои предположения подтвердились. Улучшенный ДРП может работать в качестве практически вечного источника энергии. Громкость звучания этого приемника можно дополнительно увеличить при использовании рупора, установленного на ЭАП.

При замене ДВ катушки на более высокодобротную на выходе приемника было получено напряжение 5,30 В и громкость приемника значительно возросла. Дальнейшее увеличение громкости приемника можно получить за счет применения более эффективной антенны.

6.2. Сборка и наладка ДРП с каскадом усиления на транзисторе (питаемый энергией электромагнитной волны).

Приемник собранный по рис. 7 работал значительно громче, чем модернизированный ДРП. И это естественно, так как транзисторный усилитель НЧ питается постоянной составляющей сигнала, а она в 3-10 раз выше, чем НЧ составляющая, вдобавок транзистор усиливает слабый НЧ сигнал.

Приложение

Таблица 1 Электрические параметры высокоомных телефонов типа ТОН-2

Основные параметры	Значение параметра
Модуль полного электрического сопротивления переменному току одного телефонного капсюля на частоте 1000 Гц, не менее, Ом	6000
Неравномерность частотной характеристики отдачи капсюля в диапазоне частот 300-3000 Гц, не более, дБ	35

Таблица 2 Электрические параметры детекторных диодов

Тип диода	Назначение	Среднее значение выпрямленного тока, мА	Прямой ток при напряжении 1 В, мА	Обратный ток не более, мА (при напряжении, В)	Наибольшее допустимое обратное рабочее напряжение, В	Наименьш. амплитуда обратного пробивного напряжения , В
Д2А	Выпрямление переменных напряжений	50	>50	0,25 (7)	10	15
Д310	Импульсный	500	>500	0,02 (20)	—	—

* Диоды Д2 предназначены для работы в различных схемах. Оформлены в стеклянном корпусе. Предельная рабочая частота 150 МГц при температуре окружающей среды от –60 до +70 О С. Емкость между выводами при обратном напряжении на диоде – 1 пФ.

Таблица 3 Параметры громкоговорителей

Тип громкоговорителя	Отдача, Па	Треб. W сигнала для громкости 60дБ, мВт
0,025ГД-2	0,075	3,6
0,05ГД-1	0,15	1,8
1ГД-5, 1ГД-28, 1ГД-36	0,2	1,0
1ГД-4, 3ГД-1, 4ГД-5	0,3	0,45
5ГД-1, 6ГД-1, 6ГД-3	0,4	0,25
8ГД-1 РРЗ	0,45	0,2

Словарь терминов

АНТЕННА (от лат. antenna — мачта, рей), в радио — устройство, предназначенное (обычно в сочетании с радиопередатчиком или радиоприемником) для излучения или (и) приема радиоволн.

ДИОД [от ди… и (электр)од ], 2-электродный электровакуумный, полупроводниковый или газоразрядный прибор с односторонней проводимостью. Применяется в электро- и радиоаппаратуре для выпрямления переменного тока, детектирования, преобразования частоты, переключения электрических цепей.

ЗАЗЕМЛЕНИЕ, устройство для электрического соединения с землей аппаратов, машин, приборов и др.; предназначено для защиты от опасного действия электрического тока, а в ряде случаев для использования земли в качестве проводника тока или одного из плеч несимметрического вибратора (антенны).

КОНДЕНСАТОР электрический, система из двух или более подвижных или неподвижных электродов (обкладок), разделенных диэлектриком (бумагой, слюдой, воздухом и др.). Обладает способностью накапливать электрические заряды. Применяется в радиотехнике, электронике, электротехнике и т. д. в качестве элемента с сосредоточенной электрической емкостью.

ПИРИТ – медный минерал (в основном содержащий дисульфид меди)

СЕЛЕКТИВНОСТЬ (избирательность) радиоприемника, его способность выделять полезный радиосигнал на фоне посторонних электромагнитных колебаний (помех). Параметр, характеризующий эту способность количественно. Наиболее распространена частотная селективность.

ТРАНЗИСТОР (от англ. transfеr — переносить и резистор), полупроводниковый прибор для усиления, генерирования и преобразования электрических колебаний, выполненный на основе монокристаллического полупроводника (преимущественно из кремния или германия), содержащего не менее трех областей с различной — электронной и дырочной — проводимостью.

ТРАНСФОРМАТОР (от лат. transformo — преобразую), устройство для преобразования каких-либо существенных свойств энергии (напр., электрический трансформатор, гидротрансформатор).

Именной указатель

Лосев Олег Владимирович (1903-42), российский радиофизик. Создал (1922) полупроводниковый радиоприемник (кристадин). Открыл ряд явлений в кристаллических полупроводниках («свечение Лосева», фотоэлектрический эффект и др. ).

Маркони Гульельмо (1874-1937), итальянский радиотехник и предприниматель. С 1894 в Италии, а с 1896 в Великобритании проводил опыты по практическому использованию электромагнитных волн; в 1897 получил патент на изобретение способа беспроводного телеграфирования. Организовал акционерное общество (1897). Способствовал развитию радио как средства связи. Нобелевская премия (1909, совместно с К. Ф. Брауном).

Поляков Владимир Тимофеевич – известный советский и российский радиотехник, специалист по радиоприемным устройствам

Попов Александр Степанович (4 (16) марта 1859, пос. Турьинские Рудники Верхотурского уезда Пермской губернии, ныне Краснотурьинск Екатеринбургской области – 31 декабря 1905 (13 января 1906), Санкт-Петербург), российский физик и электротехник, один из пионеров применения электромагнитных волн в практических целях, в том числе для радиосвязи.

Рыбкин Петр Николаевич – ассистент А. С. Попова, первый использовал в радиоприемнике высокоомные телефоны.

• Скачать реферат одним файлом

Как сделать самодельный металлоискатель с Arduino и без него

Если вы любите делать что-то своими руками и любите приключения, один из лучших инструментов, который вы можете иметь, — домашний металлоискатель . С ним вам будет не только весело рыскать по сельской местности в поисках «спрятанных сокровищ», но и весело собирать это устройство своими руками и выполняя несколько простых действий. Для этого есть несколько способов сделать это, хотя некоторые предлагают использовать старое радио, которым вы не пользуетесь, но полученные результаты будут не такими хорошими.

В данной статье предлагается более профессиональный металлоискатель с большей мощностью , позволяющий обнаруживать более мелкие или более глубокие металлические детали. Это убережет вас от вложения значительной суммы денег в металлоискатель, цена которого может сильно различаться. Например, вы можете найти очень дешевые, и это даст плохие результаты по цене от 40 до 4800 евро в некоторых профессиональных продуктах.

Содержание

• 1 Способ 1: самодельный металлоискатель с использованием радиоприемника
  • 1.1 Необходимые материалы
  • 1.2 Пошаговая конструкция
• 2 Метод 2: Домашний детектор металлов с использованием Arduino
  • 2,1 Необходимые материалы
  • 2.2.
• 3 Способ 3: купить металлоискатель

Способ 1: самодельный металлоискатель с использованием радиоприемника

Это может быть полезно для обнаружения металлов, которые не слишком далеко или даже проверьте наличие кабелей в стене , прежде чем сверлить и хорошенько испугаться…

Необходимые материалы

Материалы очень дешевые и вы можете найти их дома:

• Портативный радиоприемник на батарейках, поддерживающий частоты AM . Может быть любое дешевое радио , которое вы можете иметь дома, не используя и не приобретая его. Ничего страшного…
• Дешевый портативный калькулятор, не обязательно, чтобы он обладал особыми характеристиками.
• Лента, она может быть изоляционная или американка. Это просто связать устройства.
• Длинная палка, такая как швабра, метла, неиспользованная палка для селфи, шест или, если хотите, регулируемая по длине палка из тех, что используют художники.
• Другое: если вы предпочитаете приспособить его к своим потребностям, вы можете оснастить его мягкой ручкой или чем-то еще, что вам нужно.

Пошаговая конструкция

Если у вас есть все элементы, конструкция очень проста , выполнив следующие действия:

1. Используемый волновой излучатель будет калькулятором. Когда он подключен, он будет излучать волны, которые будут сталкиваться с металлом, и радио, настроенное на AM, будет звучать по-другому, когда вы найдете металл. Таким образом, вы должны вставить оба компонента вместе и таким образом, чтобы их можно было легко включить.
2. После сборки вам нужно убедиться, что радио включено на полную громкость , чтобы вы могли хорошо слышать колебания. Если он обнаружит какой-либо металл, шум будет не слишком громким, поэтому лучше всего делать это в тихой обстановке.
3. Вы убедитесь что при включении калькулятора есть помехи на радио. Поэтому они должны быть очень близко друг к другу и хорошо зафиксированы скотчем. Попробуйте это, поднеся металлический предмет ближе и понаблюдав, как изменится шум, издаваемый радио, это будет тот же эффект, что и при сканировании в поле.
4. Наконец, вы можете добавить длинную палку , прикрепленную к этим двум устройствам, для более удобного поиска, не наклоняясь, хотя, если вы собираетесь использовать его для стен, вы можете оставить его без палки …

Способ 2: самодельный металлоискатель на Arduino

Es хороший вариант для выезда на природу и поиска металлических жилок золота рядом с реками, или просто поиска вещей, которые кто-то там потерял или закопал…

Su операция проста . Как вы собираетесь иметь конденсатор и индуктор последовательно, и когда металл приближается к индуктору, и изменение магнитной проницаемости сердечника индуктора вызывает изменение индуктивности и, в свою очередь, изменение колебаний в цепи. Колебания до и после индуктора не совпадают по фазе на 180º друг с другом, как в генераторе Колпитца. Он будет отвечать за создание постоянной частоты, чтобы металлы меняли ее и звучал слышимый тон.

La Плата Arduino позаботится об обработке сигнала вместо использования второй схемы для компенсации колебаний. Плата Arduino сохранит фиксированную частоту и постоянно сравнивает входную частоту схемы детектора с сохраненной частотой, чтобы увидеть, есть ли отклонения (обнаружен металл).

Необходимые материалы

Пластина Arduino UNO Rev 3 и генератор Колпитца плюс:

• Инструмент для удаления сорняков (типичные триммеры) или вы можете сделать сами корпус для размещения схемы или печати на 3D-принтере. Этот элемент идеален, потому что он имеет:
  • Кнопка огня, которая будет использоваться для активации динамика.
  • Боковая кнопка для установки фиксированной частоты.
  • Отсек для батареек (3 батарейки АА) с выключателем.
  • Динамик для воспроизведения тонов.
  • Двигатель со светодиодами, которые загораются при обнаружении чего-либо.
  • Круглая головка, куда поместить катушку провода для индуктора цепи.
• Un потенциометр  для изменения чувствительности к тону.
• Катушка , состоящая из 26 витков провода 26 AWG вокруг катушки диаметром 5,5″.
• El схема (поясняется в следующем разделе), при которой оригинальная схема триммера должна быть заменена этой другой на перфорированной пластине или печатной плате.

Пошаговая конструкция

Схема 1

Изображение 2 (внутри)

Изображение 3 (катушка)

Для его сборки :

Для получения дополнительной информации о программировании Arduino вы можете загрузить нашу бесплатную электронную книгу.

1. Сначала создайте схему с помощью платы Arduino и генератора Как видно на диаграмме 1.
2. Запрограммируйте плату Arduino с помощью этого кода для Arduino IDE. У вас есть код в хорошо прокомментированном .ino на GitHub.
3. Замените оригинальную схему созданного вами Weed-Whacker. Должно получиться как на изображении 2.
4. Закройте инструмент и подсоедините катушку в нижней части этого инструмента и подключите ее к цепи, как показано на рисунке 3.

В качестве последнего уточнения скажите, что если вы сконфигурируете его с чувствительностью ниже, он сможет обнаруживать большие металлические предметы, такие как банки из-под газировки, сотовые телефоны, рабочие инструменты и т. д., на глубине нескольких сантиметров. Но если вы установите высокую чувствительность, он сможет обнаруживать мелкие металлические предметы, такие как кольца, винты или монеты, на той же глубине. При желании можно увеличить площадь магнитного поля индуктора, увеличив протекающий через него ток, то есть увеличив входное напряжение генератора или увеличив число витков провода катушки…

Источник

allaboutcircuits

Способ 3: купить металлоискатель



Если вы не хотите создавать свой собственный металлоискатель, вы можете купить его на amazon или в других специализированных магазинах. Вот три из рекомендуемых по трем разным ценам, чтобы адаптировать его ко всем карманам:

• Дешевый детектор : С Hoomya MD-9020C Вы можете искать старые монеты, металлы и все виды закопанных металлов за небольшую сумму. платеж. Идеально подходит для начинающих любителей, которым нужно что-то более чем приличное для своих поисков и хорошего качества. Он позволяет регулировать чувствительность и глубину, а в комплект также входят другие аксессуары, такие как лопата, батарейки и регулируемая ручка.
• Средний металлоискатель : Garrett Ace 250 Это довольно профессиональный металлоискатель по умеренной цене, идеальный для более опытных любителей или профессионального использования. Он может обнаруживать металлы, а также электропроводку. С 8-режимной регулировкой для модуляции чувствительности и глубины, на которой вы хотите искать.
• Дорогой металлоискатель : Minelab Equinox 600 EQX11 Это один из лучших профессиональных металлоискателей, которые вы можете найти на Amazon. Он компактный, легкий и погружной. Он может обнаруживать мелкие металлы даже на расстоянии до 3 метров в глубину.
• Настенный детектор : Товар не найден. Позволяет обнаруживать кабели или металлические трубы в стене или под землей, чтобы избежать копания или бурения в неподходящем месте дома. Это практично и работает от батареи 9В. Кроме того, он покажет ваше приблизительное расстояние на ЖК-экране.

Теперь, независимо от того, решили ли вы создать его самостоятельно или купили, вы можете весело провести время, выйдя на природу, чтобы открыть под землей металлы … Может быть, вы найдете что-то интересное!

Содержание статьи соответствует нашим принципам редакционной этики. Чтобы сообщить об ошибке, нажмите здесь!.

Это может вас заинтересовать

Как превратить АМ-радио в металлоискатель

Правда? Это радио могло найти пропавшую игрушку?

Во время просмотра «Любопытного Джорджа» на канале PBS Kids с моим четырехлетним сыном я кое-чему научился. В эпизоде, который мы смотрели — «Любопытный Джордж, металлоискатель» — Джорджу нужен металлоискатель, чтобы найти игрушечного робота, которого он потерял в песке, но у того, что он позаимствовал, сели батарейки. — Как насчет того, чтобы сделать один? — предлагает его друг-ученый. Сделать одним? «Это просто», — объясняет она: просто соединив вместе AM-радио и калькулятор, вы можете сделать свой собственный металлоискатель. Джордж пробует и – о чудо – находит свою пропавшую игрушку.

Правда? Я задумался. Было ли это шоу PBS кормящим моих скептически настроенных детей научной фантастикой?

Извлеченные уроки? Вы никогда не будете слишком стары, чтобы учиться у Любопытного Джорджа, PBS или у парня из этого видео. А рации явно даже универсальнее, чем даже И угадал.

Теперь вернемся к поиску металла… Это еще одна банка газировки ?

Распространяйте любовь по радио

Эта запись была размещена в AM, Статьи, Смешно и отмечена AM Radio, How To, How To Metal Detector, Metal Detector, MW Radio 4 октября 2011 Томасом.

Пожалуйста, посетите наших замечательных спонсоров:

Щелкните здесь, чтобы просмотреть список всех спонсоров.

Кофейный фонд

Хотите угостить меня чашечкой кофе? Сладкий! Кофе помогает питать SWLing Post! Нажмите здесь, чтобы сделать пожертвование через PayPal.

Станьте покровителем почты SWLing!

Сэкономьте 20% на Ham Radio Prep с кодом купона: QRPER

Найдите сообщение SWLing:

Поиск:

Партнерские ссылки

Многие из вас в прошлом предлагали SWLing Post присоединиться к программе партнерских ссылок.

The SWLing Post в настоящее время участвует в двух партнерских рекламных программах с двумя крупными розничными торговцами, которые до сих пор продают коротковолновые радиоприемники, партнерской программе Amazon Services LLC и партнерстве eBay, предназначенных для предоставления таким сайтам, как наш, средств для получения платы за рекламу за счет рекламы и ссылок. этим розничным продавцам радиотоваров. Многие из наших ссылок теперь работают как партнерские ссылки. Это означает, что при переходе по этим ссылкам небольшой процент от покупной цены товаров, которые вы покупаете у этих продавцов, поможет покрыть текущие расходы нашего сайта. Мы надеемся, что вы понимаете, и благодарны за вашу поддержку.

Но учтите, что мы никогда не будем создавать ссылку и ссылку на продукт явно для получения комиссии. Кроме того, мы всегда стараемся включать ссылки на другие розничные варианты, если они доступны, поскольку мы поддерживаем и свободно рекламируем независимых розничных продавцов радиолюбителей. Спасибо и вам за поддержку этих сайтов.

Прослушать архив коротких волн

Последние сообщения

• Пол замечает Lafayette HE-30 в фильме «Ограбление».
• Коротковолновое искусство Карлоса и запись голоса Кореи (22 января 2023 г.)
• Дэн отмечает прекрасно отреставрированный винтажный Зенит в «Охотниках».
• Еще больше Seeburg на коротких волнах
• Балаш замечает радио в первом эпизоде ​​«Одни из нас»

Почтовый архив SWLing

• Январь 2023 (32)
• декабрь 2022 (54)
• ноябрь 2022 (45)
• Октябрь 2022 (35)
• сентябрь 2022 (36)
• август 2022 (35)
• июль 2022 (40)
• июнь 2022 (40)
• май 2022 (45)
• апрель 2022 (46)
• март 2022 (66)
• Февраль 2022 (54)
• январь 2022 (48)
• декабрь 2021 (54)
• ноябрь 2021 (51)
• Октябрь 2021 (46)
• сентябрь 2021 (46)
• август 2021 (47)
• июль 2021 (41)
• июнь 2021 (61)
• май 2021 (56)
• апрель 2021 (52)
• март 2021 (55)
• Февраль 2021 (63)
• январь 2021 (60)
• декабрь 2020 (69)
• ноябрь 2020 (74)
• Октябрь 2020 (83)
• Сентябрь 2020 (80)
• август 2020 (62)
• июль 2020 (77)
• июнь 2020 (69)
• Май 2020 (81)
• Апрель 2020 (74)
• март 2020 г.  (76)
• Февраль 2020 (55)
• Январь 2020 (73)
• Декабрь 2019 (80)
• ноябрь 2019 (75)
• Октябрь 2019 (77)
• Сентябрь 2019 (66)
• август 2019 (54)
• июль 2019 (61)
• июнь 2019 (65)
• Май 2019 (66)
• Апрель 2019 (55)
• Март 2019 (55)
• Февраль 2019 (54)
• Январь 2019 (68)
• Декабрь 2018 (58)
• ноябрь 2018 (59)
• Октябрь 2018 (68)
• Сентябрь 2018 (57)
• август 2018 г. (76)
• июль 2018 (56)
• июнь 2018 (68)
• Май 2018 (67)
• Апрель 2018 (68)
• Март 2018 (76)
• Февраль 2018 (58)
• Январь 2018 г. (82)
• Декабрь 2017 г. (80)
• ноябрь 2017 г. (71)
• Октябрь 2017 г. (68)
• Сентябрь 2017 (85)
• август 2017 г. (84)
• июль 2017 г. (78)
• июнь 2017 г. (64)
• Май 2017 (51)
• Апрель 2017 г.  (72)
• Март 2017 (75)
• Февраль 2017 г. (84)
• Январь 2017 (105)
• Декабрь 2016 (85)
• ноябрь 2016 г. (76)
• Октябрь 2016 г. (55)
• Сентябрь 2016 (68)
• август 2016 г. (96)
• июль 2016 (58)
• июнь 2016 г. (67)
• Май 2016 (60)
• Апрель 2016 г. (70)
• Март 2016 г. (78)
• Февраль 2016 г. (55)
• Январь 2016 г. (84)
• Декабрь 2015 г. (72)
• ноябрь 2015 г. (64)
• Октябрь 2015 (56)
• Сентябрь 2015 (56)
• август 2015 (38)
• июль 2015 г. (49)
• июнь 2015 (53)
• Май 2015 (33)
• Апрель 2015 г. (43)
• Март 2015 (56)
• Февраль 2015 г. (46)
• Январь 2015 г. (40)
• Декабрь 2014 (53)
• ноябрь 2014 г. (49)
• Октябрь 2014 (45)
• Сентябрь 2014 (47)
• август 2014 (40)
• июль 2014 (48)
• июнь 2014 (38)
• Май 2014 (45)
• Апрель 2014 г.  (49)
• Март 2014 (48)
• Февраль 2014 (28)
• Январь 2014 (40)
• Декабрь 2013 (62)
• ноябрь 2013 г. (37)
• Октябрь 2013 (48)
• Сентябрь 2013 (39)
• август 2013 г. (40)
• июль 2013 г. (21)
• июнь 2013 г. (36)
• Май 2013 (31)
• Апрель 2013 г. (36)
• Март 2013 (52)
• Февраль 2013 г. (46)
• Январь 2013 г. (39)
• Декабрь 2012 (37)
• ноябрь 2012 (23)
• Октябрь 2012 (30)
• Сентябрь 2012 (21)
• август 2012 (33)
• июль 2012 (17)
• июнь 2012 (23)
• Май 2012 (28)
• Апрель 2012 (35)
• Март 2012 (26)
• Февраль 2012 (31)
• Январь 2012 (25)
• Декабрь 2011 (22)
• ноябрь 2011 (17)
• Октябрь 2011 (16)
• Сентябрь 2011 (17)
• август 2011 (22)
• июль 2011 (24)
• июнь 2011 (18)
• Май 2011 (7)
• Апрель 2011 (4)
• Март 2011 (1)
• Февраль 2011 (5)
• Январь 2011 (4)
• Декабрь 2010 (5)
• ноябрь 2010 (4)
• Октябрь 2010 (7)
• Сентябрь 2010 (4)
• август 2010 (8)
• июль 2010 (5)
• июнь 2010 г.  (2)
• Май 2010 (3)
• Апрель 2010 (2)
• Март 2010 (4)
• Февраль 2010 (3)
• Январь 2010 (4)
• Декабрь 2009 (2)
• ноябрь 2009 (8)
• Октябрь 2009 (3)
• Сентябрь 2009 (2)
• август 2009 г. (2)
• июль 2009 (3)
• Май 2009 (1)
• Апрель 2009 г. (2)
• Март 2009 (1)
• Февраль 2009 (3)
• Январь 2009 (3)
• Декабрь 2008 (5)
• ноябрь 2008 г. (1)

Блогролл

• Радиоролики времен холодной войны
• Критическое расстояние
• Dashtoons
• Страница радиоприемника Дейва
• DX Международный
• Dxer.ca
• DXing.com
• Фофио
• Мир радио Гленна Хаузера
• Радиожурнал Грега
• Отчет Mount Evelyn DX
• НАСВА
• Номера-Станции.com
• На сайте Shortwaves.com
• Одна девушка, одна планета
• Старые радиоприемники Фила
• Радиовыживший
• RNW Винтаж Убежище
• Сакаэ Обара
• Данные испытаний приемника Sherwood
• Короткие волны.
