Простой регулятор температуры паяльника


Паяльник с регулировкой температуры позволяет при низкотемпературной пайке и лужении для нагрева деталей, флюса и припоя устанавливать необходимую температуру пайки, в зависимости от используемых материалов, а также эффективно бороться с таким явлением, как перегрев жала. Такой инструмент еще называют регулируемым или с регулятором мощности. При этом мощность колеблется в пределах от 3 до Вт, что позволяет одним и тем же паяльником паять микросхемы, радиокомпоненты, провода, крупные детали, изготовленные из разных металлов и даже не металлов, обеспечивать плотную посадку, устранять пористость и т.

Производители российские и зарубежные выпускают устройства для паяния с регулятором мощности в 3 исполнениях:. В конструкции маломощного паяльника может присутствовать поворотный диммер светорегулятор , который позволяет менять величину электрической мощности, то увеличивая ее, то уменьшая.

Включается в разрыв питающего кабеля. В этом случае температура нагрева регулируется за счет падения напряжения, что приводит к падению мощности. Простейший регулятор напряжения имеет всего 2 диапазона регулирования.

Может устанавливаться максимальная температура, на которую он рассчитан, для выполнения процесса пайки и минимальная, позволяющая поддерживать температуру нагрева жала. С помощью паяльной станции регулировка температуры жала инструмента осуществляется с высокой точностью. При этом если станция оснащена термофеном, то это позволяет выполнять пайку без ограничения величины мощности.

Блок питания и электронная система управления находятся в отдельном блоке. Правильно подобранная паяльная станция обеспечит высочайшее качество пайки любых компонентов электронных схем. Покупные конструкции таких устройств с регулировкой температуры стоят не дешево, цена на них зависит от конструктивных особенностей.

Особенно дорого стоят паяльные станции с термофеном. Поэтому при наличии определенных навыков и знаний можно самому изготовить как простейшей, так и более сложной конструкции регулируемый паяльник.

Регулятор мощности для паяльника своими руками можно собрать по схемам примитивным и, задействовав микропроцессор с отображением информации. Это зависит от желания, квалификации и возможностей того, кто хочет сделать такое устройство, ведь конечный результат паяния определяет качество работы любого устройства, где в схеме присутствуют электронные компоненты.

Потратив немного времени, можно имеющийся в наличии паяльник сделать регулируемым. Простейший регулятор температуры паяльника своими руками можно создать, применив всего 2 элемента: проволочный резистор мощностью 25 Вт, сопротивлением 1кОм СП и ручку поворотного типа. Резистор необходимо заключить в корпус обязательно выполненный из диэлектрического материала , надежно закрепив его там.

Остается на ось резистора надеть ручку и можно плавно регулировать мощность. На корпусе проделываются гнезда для вилки, или подпаиваются провода паяльника, а также устанавливается шкала. Простейшее устройство готово. Для изготовления двухступенчатого устройства понадобится 2 элемента: выпрямительный диод 1N на ток от 1 А и выключатель.

Регулируют изделие следующим образом: при включении в рабочее положение выключателя на жало подается напряжение, при размыкании оно падает наполовину, что позволяет поддерживать температуру жала в щадящем режиме, то есть он не перегревается и не остывает. Устройство хорошо себя зарекомендовало в тех случаях, когда приходится делать перерывы в работе.

Детали включаются параллельно друг другу в разрыв питающих проводов. Можно схему дополнить светодиодом, включив его на выход регулятора. По степени яркости свечения определяется выходное напряжение. При этом в схеме обязательно должен присутствовать ограничивающий резистор.

Он включается последовательно со светодиодом. Прибор, изготовленный по схеме, указанной на рис. Собирается в корпусе от зарядного устройства, вышедшего из строя, или для этих целей можно применить любую другую коробку из пластика. Можно использовать корпус розетки удлинителя одинарный или тройник. Для паяльников большой мощности до Вт регулятор собирается по схеме, указанной на рис.

Здесь 2 части силовая и управляющая выполнены отдельно. Работает такое устройство следующим образом: когда тиристор закрыт его работой управляют 2 транзистора , на жало подается половина напряжения питания.

Все детали необходимо разместить на плате см. Обратите внимание! Все выводы компонентов должны быть изолированы термоусадочной трубкой, чтобы предотвратить замыкание.

На рисунке выше изображена принципиальная схема терморегулятора на микроконтроллере. С его помощью отображается уровень мощности на индикаторе и осуществляется отключение прибора, если он длительное время не работает. Информация о мощности отображается цифрами от 0 до 9, где ноль означает, что устройство не включено. Цифры от 1 до 9 символизируют уровень освещенности, где 9 свидетельствует о работе на полную мощность.

С помощью 2 кнопок можно уменьшать или увеличивать величину напряжения. Устройство имеет 2 модуля платы : силовую и цифровую. Тактирование выполняется встроенным генератором на частоте 4 МГц.

Силовая плата имеет элементы без трансформаторного питания и фильтр, служащий для понижения помех.

На цифровой плате расположены такие компоненты, как микроконтроллер и индикатор семисегментный. Переменное сопротивление регулирует длительность импульсов. Можно все элементы схемы расположить и на одной плате, но это сделает устройство громоздким.

А так 2 эти платы поместятся в небольшом корпусе, например, пластмассовой мыльнице. Симистор — это два тиристора, соединенных вместе. Это позволяет проводить ток в обоих направлениях. В первом случае для создания схемы понадобится всего 7 деталей 2 резистора, конденсатор, диод, динистор, симистор и светодиод , во втором — 11 деталей 5 резисторов, диодный мост, 2 конденсатора, 2 диода и симистор.

На схемах указаны их номиналы. По какой бы схеме ни было изготовлено устройство своими руками, его работоспособность необходимо проверить. В рабочую цепь должен включаться сам паяльник. Он является нагрузкой. В конструкциях терморегуляторов для паяльников, где в схемах задействован светодиод, это сделать просто. Изменение яркости свечения говорит о том, что созданная конструкция работает.

Для остальных проверку необходимо осуществлять с подключенной к схеме лампой накаливания. При наличии в цепи последовательно расположенного светодиода с резистором проверку осуществляют с помощью индикатора. Если он не будет светиться, то необходимо осуществить регулировку, то есть подобрать резистор.

Для паяльников мощностью Вт и выше в схемах регулятора необходимо симисторы или тиристоры устанавливать на радиаторы. Регулятор мощности, сделанный собственными руками или купленный в торговой сети, позволит в процессе пайки использовать ту температуру нагрева жала, которая будет качественно соединять необходимые компоненты.

Это позволит избежать таких неприятностей, как порча деталей или выход их из строя, улучшит процесс пайки и сэкономит потребление электроэнергии. RU — интернет-энциклопедия про всё, что связано с домашней электрикой: выключатели, розетки, лампочки, люстры, проводка. Советы, инструкции и наглядные примеры.


Регулятор мощности для паяльника своими руками

При работе с электрическим паяльником температура его жала должна оставаться постоянной, что является гарантией получения высококачественного паяного соединения. Однако в реальных условиях этот показатель постоянно меняется, приводя к остыванию или перегреву нагревательного элемента и необходимости устанавливать в цепях питания специальный регулятор мощности для паяльника. Колебания температуры жала паяльного устройства могут быть объяснены следующими объективными причинами:. Для компенсации воздействия этих факторов промышленностью освоен выпуск ряда устройств, имеющих специальный диммер для паяльника, обеспечивающий поддержание температуры жала в заданных пределах. Однако при желании сэкономить на обустройстве домашней паяльной станции регулятор мощности вполне может быть изготовлен своими руками. Для этого потребуется знание основ электроники и предельная внимательность при изучении приводимых ниже инструкций.

Как сделать двухступенчатый регулятор мощности для паяльника, на тиристоре, симисторе, микроконтроллере. Проверка и регулировка схемы своими.

Стабилизированный регулятор мощности паяльника

Принцип регулирования мощности — фазовый. В отличие от КПМ1, где силовой ключ выполнен на аналоге тиристора, в предлагаемой схеме используется мощный полевой транзистор, что дает возможность обеспечить плавное включение нагрузки при прохождении переменного напряжения через нуль. На диоде VD1, резисторе R1 и стабилитроне ZD1 с конденсатором C1 выполнен однополупериодный выпрямитель и параметрический стабилизатор напряжения питания. На ждущем мультивибраторе DD1 выполнен генератор импульсов фазового регулирования. Времязадающая цепь R3C2 обеспечивает формирование импульса длительностью 0Д.. Мощность плавно изменяется переменным резистором R4. Когда контакты переключателя SA1 замкнуты, обеспечивается плавное регулирование мощности. Если же контакты SA1 разомкнуты, в нагрузку поступает полная мощность, что необходимо для быстрого разогрева паяльника. Запуск мультивибратора обеспечивает положительный полупериод переменного напряжения, поступающий через ограничительный резистор R2 на вывод 12 DD1.

Собираем простую схему регулятора мощности для паяльника своими руками

Паяльник с регулировкой температуры — электроинструмент, необходимый для пайки подверженных перегреву различных радиодеталей транзисторов, резисторов, конденсаторов, микросхем, диодов. Используют его не только начинающие и опытные радиолюбители, домашние мастера, но и специалисты, занимающиеся ремонтом электронных устройств. Значительно возросшая в последнее популярность такого электроинструмента объясняется его многочисленными плюсами, возможностью сборки своими руками. Самый простой инструмент данного вида с терморегуляцией состоит из следующих частей:. Во многих современных моделях данного электроинструмента регулятор выполнен в виде двух кнопок, значение температуры указывается на небольшом монохромном жидкокристаллическом дисплее.

Паяльник с регулировкой температуры позволяет при низкотемпературной пайке и лужении для нагрева деталей, флюса и припоя устанавливать необходимую температуру пайки, в зависимости от используемых материалов, а также эффективно бороться с таким явлением, как перегрев жала.

Регулятор мощности паяльника своими руками – варианты схем

Использовал я её как регулятор мощности для паяльника. Предлагаю вашему вниманию простой регулятор мощности для паяльника, позволяющий плавно изменять напряжение на нагревательном элементе, тем самым поддерживая оптимальную температуру жала паяльника. Ведь если жало недостаточно прогретое, то припой плавится медленно, и паяльник приходится дольше держать прижатым к выводам деталей, что может привести их к выходу из строя. Пайка перегретым жалом так же получается непрочной. Припой не держится на таком жале, а просто скатывается с него. Отсюда вывод: чтобы пайка не была мучением, а рабочая часть паяльника была всегда хорошо прогрета, для него нужно поддерживать оптимальную температуру.

Как сделать регулятор мощности для паяльника на 220 В

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Повышающий регулятор мощности для паяльника. Иногда при пониженном напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно.

При работе с паяльником часто возникает необходимость регулировки его мощности. Это необходимо при выборе оптимальной температуры жала.

Регулятор мощности для паяльника своими руками

Типичной является ситуация, когда только что купленный паяльник перегревается сверх всякой нормы. Это касается, по большому счету, недорогих паяльников, производителей которых вряд ли волнует наш комфорт и удобство при пайке. Дым горящей на глазах канифоли, отгарание дорожек платы при малейшей ошибке в процессе лужения, — вот далеко не полный список неприятностей, которые может причинить перегретое жало паяльника.

Регулятор температуры паяльника

ВИДЕО ПО ТЕМЕ: Термостат из вольтметра, своими руками, для фена, плиты, паяльника на LM358 и симисторе, тест

Ниже приведена схема регулятора мощности для паяльника. Схема неоднократно была собрана мною и моими знакомыми. Главное преимущество данной схемы, доступность компонентов: дубовые КТ и КТ, всеми известный Д и КУН, не говоря уже о резисторах и конденсаторах один в схеме. Мощность регулятора: до 10А в амперах , но зависит от тиристора и VD2.

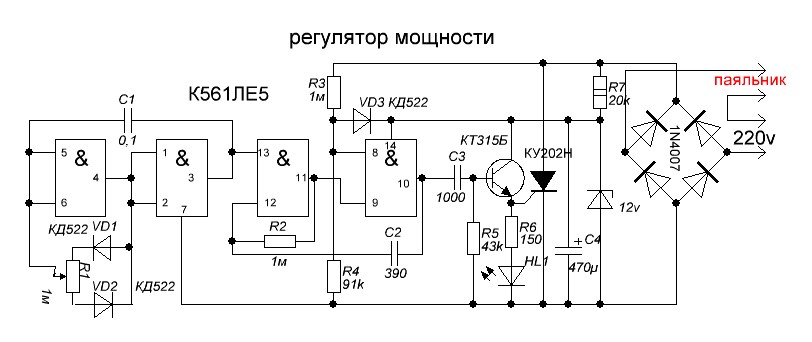

Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне. В продаже есть большой выбор электроприборов с регулятором температуры, однако стоимость таких устройств достаточно высокая.

РЕГУЛЯТОР МОЩНОСТИ ПАЯЛЬНИКА

Здравствуйте уважаемые читатели сайта sesaga. В этой статье я расскажу Вам, как собрать простой регулятор мощности для паяльника , позволяющий плавно изменять напряжение на нагревательном элементе, тем самым поддерживая оптимальную температуру жала паяльника. Если жало недостаточно прогретое, то припой плавится медленно, и паяльник приходится дольше держать прижатым к выводам деталей, что может привести их к выходу из строя. Пайка перегретым жалом так же получается непрочной. Припой не держится на таком жале, а просто скатывается с него. Отсюда вывод: чтобы пайка не была мучением, а рабочая часть паяльника была всегда хорошо прогрета, для него нужно поддерживать оптимальную температуру. Эта конструкция имеет бестрансформаторное питание от сети переменного тока.

Здравствуйте уважаемые форумчане Помогите пожалуйста с изготовлением регулятора мощности для паяльника. Подскажите пожалуйста наиболее простую схему под имеющиеся компоненты с номиналами резисторов и конденсаторов. С другими номиналами тиристоров и переменных сопротивлений уже сложнее, поэтому прошу вашей помощи под конкретный тиристор. Он подойдет вообще?


Регулятор мощности для паяльника своими руками

Моделей паяльников в магазинах множество — от дешёвых китайских до дорогих, со встроенным регулятором температуры, продаются даже паяльные станции.

Другое дело, нужна ли та же станция, если подобные работы нужно выполнять раз в год, а то и реже? Проще купить недорогой паяльник. А у кого-то дома сохранились простые, но надёжные советские инструменты. Паяльник, не оснащённый дополнительным функционалом, греет на полную, пока вилка в сети. А отключённый, быстро остывает. Перегретый паяльник способен испортить работу: им становится невозможно прочно припаять что-либо, флюс быстро испаряется, жало окисляется и припой скатывается с него. Недостаточно нагретый инструмент и вовсе может испортить детали — из-за того что припой плохо плавится, паяльник можно передержать впритык к деталям.

Чтобы сделать работу комфортнее, можно собрать своими руками регулятор мощности, который ограничит напряжение и тем самым не даст жалу паяльника перегреваться.

Регуляторы для паяльника своими руками. Обзор способов монтажа

В зависимости от вида и набора радиодеталей, регуляторы мощности для паяльника могут быть разных размеров, с разным функционалом. Можно собрать как небольшое простое устройство, в котором нагрев прекращается и возобновляется нажатием кнопки, так и габаритное, с цифровым индикатором и программным управлением.

Возможные виды монтажа в корпус: вилка, розетка, станция

В зависимости от мощности и задач регулятор можно поместить в несколько видов корпуса. Самый простой и довольной удобный — вилка. Для этого можно использовать зарядное устройство для сотового телефона или корпус любого адаптера. Останется только найти ручку и поместить её в стенке корпуса. Если корпус паяльника позволяет (там достаточно места), можно разместить плату с деталями в нём.


Такой регулятор мощности всегда находится вместе с паяльником — его нельзя забыть или потерять

Другой вид корпуса для несложных регуляторов — розетка. Она может быть как одинарной, так и представлять собой тройник-удлинитель. В последнем можно очень удобно поставить ручку со шкалой.


Корпус удобен для размещения платы с деталями


На месте одной и розеток стоит ручка переключателя со шкалой

Вариантов монтажа регулятора с индикатором напряжения тоже может быть несколько. Все зависит от сообразительности радиолюбителя и фантазии. Это может быть как очевидный вариант — удлинитель с вмонтированным туда индикатором, так и оригинальные решения.


Счетчик на корпусе дает точные цифры для работ, где важна строго определённая температура


Плата закреплена внутри винтами

Собрать можно даже подобие паяльной станции, установить на ней подставку для паяльника (её можно купить отдельно). При монтаже нельзя забывать о правилах безопасности. Детали нужно изолировать — например, термоусадочной трубкой.

Конструкция

Самый простой инструмент данного вида с терморегуляцией состоит из следующих частей:

  • Корпус с печатной платой внутри – цилиндрическая полая ручка из плотного пластика
  • Плата управления – расположенный внутри полой ручки контроллер;
  • Регулятор – резистор с переменным сопротивлением, имеющим вращающуюся круглую ручку с указанием значений температуры;
  • Светодиод – индикатор, сигнализирующий о том, что жало нагрелось до заданной температуры;
  • Трубка-фиксатор с гайкой – штуцер со вставляемым внутрь его жалом и подвижной гайкой, при помощи которой он прикручивается к корпусу;
  • Нагревательный элемент – трубка, на которую одевается жало;
  • Несгораемое жало – предварительно залуженная насадка конической формы термостойким несгораемым покрытием.

Во многих современных моделях данного электроинструмента регулятор выполнен в виде двух кнопок, значение температуры указывается на небольшом монохромном жидкокристаллическом дисплее.

Варианты схем в зависимости от ограничителя мощности

Регулятор мощности можно собрать по разным схемам. В основном различия состоят в полупроводниковой детали, приборе, который будет регулировать подачу тока. Это может быть тиристор или симистор. Для более точного управления работой тиристора или симистора в схему можно добавить микроконтроллер.

Можно сделать простейший регулятор с диодом и выключателем — для того чтобы оставить паяльник в рабочем состоянии на какое-то (возможно, длительное) время, не давая ему ни остывать, ни перегреваться. Остальные регуляторы дают возможность задать температуру жала паяльника более плавно — под различные нужды. Сборка устройства по любой из схем производится схожим способом. В фотографиях и видеороликах приведены примеры того, как можно собрать регулятор мощности для паяльника своими руками. На их основе можно сделать прибор с нужными лично вам вариациями и по собственной схеме.

Тиристор — своеобразный электронный ключ. Пропускает ток только в одном направлении. В отличие от диода у тиристора 3 выхода — управляющий электрод, анод и катод. Открывается тиристор посредством подачи импульса на электрод. Закрывается при смене направления или прекращении подачи проходящего через него тока.


Тиристор, его главные составные части и отображение на схемах

Симистор, или триак — вид тиристора, только в отличие от этого прибора, двусторонний, проводит ток в обоих направлениях. Представляет собой, по сути, два тиристора, соединённые вместе.


Симистор, или триак. Основные части, принцип действия и способ отображения на схемах. А1 и А2 — силовые электроды, G — управляющий затвор

В схему регулятора мощности для паяльника — зависимости от его возможностей — включают следующие редиодетали.

Резистор — служит для преобразования напряжения в силу тока и обратно. Конденсатор — основная роль этого прибора в том, что он перестаёт проводить ток, как только разряжается. И начинает проводить вновь — по мере того как заряд достигает нужной величины. В схемах регуляторов конденсатор служит для того, чтобы выключить тиристор. Диод — полупроводник, элемент, который пропускает ток в прямом направлении и не пропускает в обратном. Подвид диода — стабилитрон — используется в устройствах для стабилизации напряжения. Микроконтроллер — микросхема, при помощи которой обеспечивается электронное управление устройством. Бывает разной степени сложности.


Диоды не проводят ток в обратном направлении


Так обозначается диод на схемах


Стабилитроны используются для стабилизации напряжения


Конденсатор используется в основном для выключения тиристора


Внешний вид резистора и способ отображения на схеме


Микроконтроллер дает возможность программного управления устройством

Схема с выключателем и диодом

Такой тип регулятора самый простой в сборке, с наименьшим количеством деталей. Его можно собирать без платы, на весу. Выключатель (кнопка) замыкает цепь — на паяльник подаётся всё напряжение, размыкает — напряжение падает, температура жала тоже. Паяльник при этом остаётся нагретым — такой способ хорош для режима ожидания. Подойдёт выпрямительный диод, рассчитанный на ток от 1 Ампера.


Самый простой в монтаже регулятор

Сборка двухступенчатого регулятора на весу
  1. Подготовить детали и инструменты: диод (1N4007), выключатель с кнопкой, кабель с вилкой (это может быть кабель паяльника или же удлинителя — если есть страх испортить паяльник), провода, флюс, припой, паяльник, нож.
  2. Зачистить, а потом залудить провода.
  3. Залудить диод. Припаять провода к диоду. Удалить лишние концы диода. Надеть термоусадочные трубки, обработать нагревом. Можно также использовать электроизоляционную трубку — кембрик. Подготовить кабель с вилкой в том месте, где удобнее будет крепить выключатель. Разрезать изоляцию, перерезать один из находящихся внутри проводов. Часть изоляции и второй провод оставить целыми. Зачистить концы разрезанного провода.
  4. Расположить диод внутри выключателя: минус диода — к вилке, плюс — к выключателю.
  5. Скрутить концы разрезанного провода и проводов, подсоединённых к диоду. Диод должен находиться внутри разрыва. Провода можно спаять. Подключить к клеммам, затянуть винты. Собрать выключатель.
Регулятор с выключателем и диодом — пошагово и наглядно

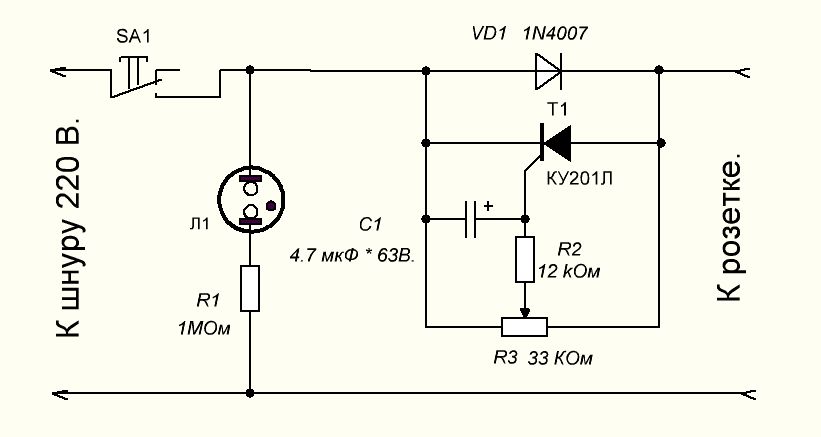

Регулятор на тиристоре

Регулятор с ограничителем мощности — тиристором — позволяет плавно устанавливать температуру паяльника от 50 до 100%. Для того чтобы расширить эту шкалу (от нуля до 100%), в схему нужно добавить диодный мост. Сборка регуляторов и на тиристоре, и на симисторе совершает сходным образом. Метод можно применить для любого устройства такого типа.


Пример монтажа тиристорного регулятора на плате

Сборка тиристорного (симисторного) регулятора на печатной плате
  1. Сделать монтажную схему — наметить удобное расположение всех деталей на плате. Если плата приобретается — монтажная схема идёт в комплекте.
  2. Подготовить детали и инструменты: печатную плату (её нужно сделать заранее согласно схеме или купить), радиодетали — см. спецификацию к схеме, кусачки, нож, провода, флюс, припой, паяльник.
  3. Разместить на плате детали согласно монтажной схеме.
  4. Откусить кусачками лишние концы деталей.
  5. Смазать флюсом и припаять каждую деталь — сначала резисторы с конденсаторами, потом — диоды, транзисторы, тиристор (симистор), динистор.
  6. Подготовить корпус для сборки.
  7. Зачистить, залудить провода, припаять к плате согласно монтажной схеме, установить плату в корпус. Заизолировать места соединения проводов.
  8. Проверить регулятор — подключить к лампе накаливания.
  9. Собрать устройство.

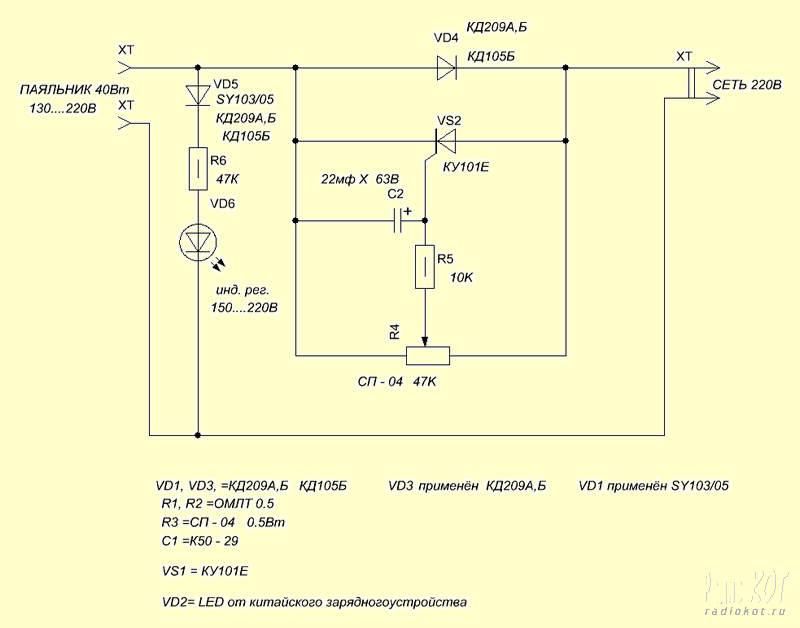

Схема с маломощным тиристором

Тиристор небольшой мощности недорогой, занимает мало места. Его особенность — в повышенной чувствительности. Для управления им используются переменный резистор и конденсатор. Подходит для устройств мощностью не более 40 Вт.


Такой регулятор не требует дополнительного охлаждения

Спецификация

НазваниеОбозначениеВид/Номинал
ТиристорVS2КУ101Е
РезисторR6СП-04 / 47К
РезисторR4СП-04 / 47К
КонденсаторС222 мф
ДиодVD4КД209
ДиодVD5КД209
ИндикаторVD6
Схема с мощным тиристором

Управление тиристором осуществляется за счёт двух транзисторов. Уровень мощности регулирует резистор R2. Регулятор, собранный по такой схеме, рассчитан на нагрузку до 100 Вт.


Регулятор оптимален для нагрузки до 100 Вт

Спецификация

НазваниеОбозначениеВид/Номинал
КонденсаторC10,1 мкФ
ТранзисторVT1КТ315Б
ТранзисторVT2КТ361Б
РезисторR13,3 кОм
Резистор переменныйR2100 кОм
РезисторR32,2 кОм
РезисторR42,2 кОм
РезисторR530 кОм
РезисторR6100 кОм
ТиристорVS1КУ202Н
СтабилитронVD1Д814В
Диод выпрямительныйVD21N4004 или КД105В
Сборка тиристорного регулятора по приведённой схеме в корпус — наглядно

https://youtube. com/watch?v=4DG4_w2fe4E

Сборка и проверка тиристорного регулятора (обзор деталей, особенности монтажа)

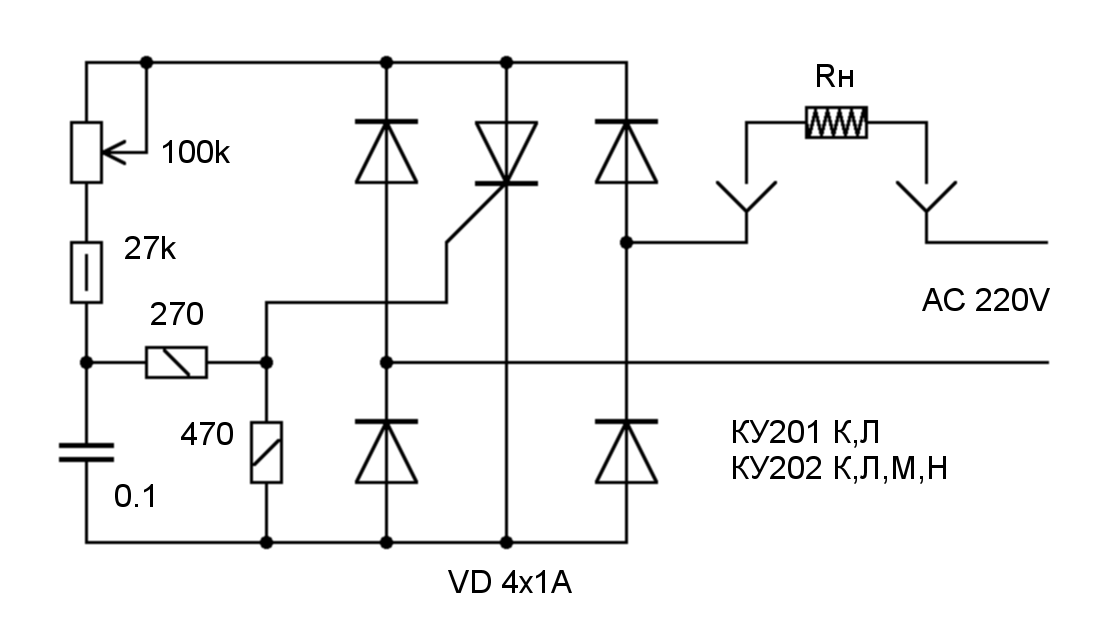

Схема с тиристором и диодным мостом

Такое устройство даёт возможность регулировки мощности от нуля до 100%. В схеме использован минимум деталей.


Справа — диаграмма преобразования напряжения

Спецификация

НазваниеОбозначениеВид / Номинал
РезисторR142 кОм
РезисторR22,4 кОм
КонденсаторC110 мк х 50 В
ДиодыVD1-VD4КД209
ТиристорVS1КУ202Н

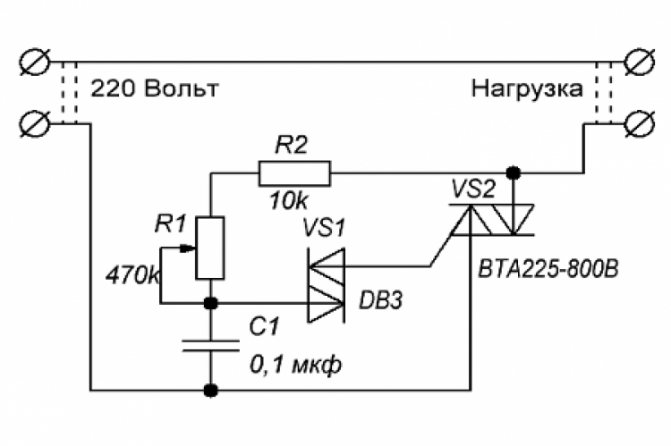

Регулятор на симисторе

Схема регулятора на симисторе с небольшим количеством радиодеталей. Позволяет регулировать мощность от нуля до 100%. Конденсатор и резистор обеспечат чёткую работу симистора — он будет открываться даже при низкой мощности.


В качестве индикатора в таком регуляторе мощности используется светодиод

НазваниеОбозначениеВид/Номинал
КонденсаторC10,1 мкФ
РезисторR14,7 кОм
РезисторVR1500 кОм
ДинисторDIACDB3
СимисторTRIACBT136–600E
ДиодD11N4148/16 B
СветодиодLED
Сборка симисторного регулятора по приведённой схеме пошагово

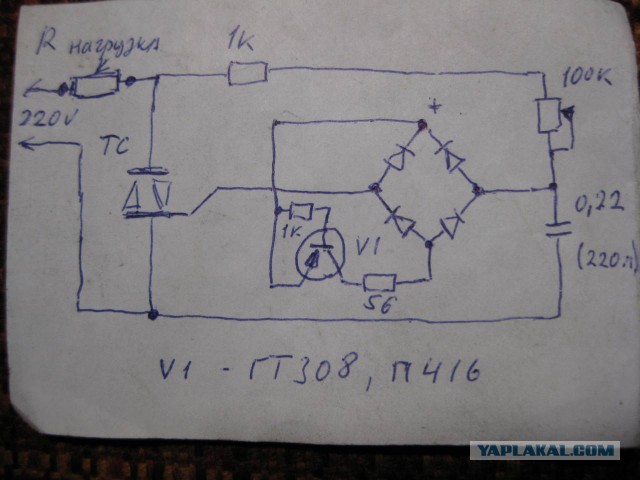

Регулятор на симисторе с диодным мостом

Схема такого регулятора не очень сложная. При этом варьировать мощность нагрузки можно в довольно большом диапазоне. При мощности более 60 Вт лучше посадить симистор на радиатор. При меньшей мощности охлаждение не нужно. Метод сборки такой же, как и в случае с обычным симисторным регулятором.


При меньшей мощности нагрузки симистор можно взять и слабее


Образец монтажа регулятора на симисторе с диодным мостом на печатную плату


Регулятор с симистором — образец монтажа в корпус

Регулятор мощности с симистором на микроконтроллере

Микроконтроллер позволяет точно установить и отобразить уровень мощности, обеспечить автоматическое отключение регулятора, если с ним долго не работают. Способ монтажа такого регулятора существенно не отличается от монтажа любого симисторного регулятора. Паяется на печатной плате, которая изготавливается предварительно. Очень важно поставить правильную прошивку.


Такой регулятор может заменить паяльную станцию

Спецификация

НазваниеОбозначениеВид/Номинал
КонденсаторC10.47 мкФ
КонденсаторC21000 пФ
КонденсаторC3220 В х 6.3 мкФ
РезисторR122 кОм
РезисторR222 кОм
РезисторR31 кОм
РезисторR41 кОм
РезисторR5100 Ом
РезисторR647 Ом
РезисторR71 МОм
РезисторR8430 кОм
РезисторR975 Ом
СимисторVS1BT136–600E
СтабилитронVD21N4733A (5. 1v)
ДиодVD11N4007
МикроконтроллерDD1PIC 16F628
ИндикаторHG1АЛС333Б

П О П У Л Я Р Н О Е:

  • Как быстро сделать из бумаги домашнее животное?

Из бумаги легко и просто можно сделать красивую объёмную поделку любого домашнего животного, да и не только животного.

Для этого понадобится: цветной принтер, ножницы и клей.

Поделку можно сделать вместе с детьми — будет интересно, а также получится хороший подарок своими руками!

Подробнее…

Радиомикрофон на одном транзисторе!

Простейший радиомикрофон с частотной модуляцией

Этот малогабаритный радиомикрофон можно использовать не только по назначению, но и как жучок. Также может использоваться для передачи звука из одной комнаты в другую, например, чтобы узнать проснулся малыш или нет. Также как беспроводной домофон и т.п.

Модулированный ВЧ сигнал от радиомикрофона можно «поймать» на обычном УКВ-приемнике.

Подробнее…

3D программа для работы с электрическими схемами

ElectroM 3D — Бесплатная программа для рисования, расчета и отображения в 3D электрических схем.

ElectroM 3D — простая бесплатная программа для начинающих радиолюбителей. Ранее мы рассматривали похожую программу — Начала Электроники. ElectroM 3D более простая программа. В ней можно создавать простейшие электрические схемы и наглядно посмотреть как они будут работать. В схеме можно использовать батарейку, выключатель, лампочки, реостаты, диоды и т.д. Все Ваши эксперименты можно наблюдать в красиво сделанным трехмерном режиме!

Подробнее…

Популярность: 95 631 просм.

Как функционирует контролер паяльника

Существует огромное количество схем устройств для настройки нагрева паяльной станции. Однако все они работают по одинаковому принципу, который заключается в увеличении или уменьшении входной мощности. В редких случаях тот или иной регулятор для паяльника может отличаться по таким признакам:

  • тип используемой электронной схемы;
  • установленный измеряемый элемент для определения мощности;
  • число ступеней настройки мощности.

Независимо от вышеперечисленных отличий, данные устройства в любом случае будут представлять собой обычный коммутатор для регулирования мощности.

Дополнительный материал.

Цоколёвка (распиновка) крупных отечественных симисторов и тиристоров. Благодаря могучему металлическому корпусу эти приборы могут без дополнительного радиатора рассеивать мощность 1… 2 Ватта без существенного изменения параметров.

Цоколёвка мелких популярных тиристоров, которые могут управлять напряжением сети при среднем токе 0,5 Ампера.

Тип прибораКатодУправ.Анод
BT169D(E, G)123
CR02AM-8312
MCR100-6(8)123

28 Апрель, 2011 (23:10) в

Источники питания

,

Сделай сам

Ссылки ниже могут оказаться не в теме, и скорее всего так и будет, но они не испортят вам настроение, если Вы загляните по этим адресам. Я их проверял.Если объявление не в теме, не обессудьте! Честно пытался выбрать самые интересные.

История происхождения

Паяльник — это инструмент, предназначенный для передачи тепла материалу при соприкосновении с ним. Прямое его назначение — создание неразъемного соединения посредством расплавления припоя.

До начала XX века существовали два типа паяльных приспособлений: газовый и медный. В 1921 году изобретатель из Германии Эрнст Сакс изобрёл и зарегистрировал патент на паяльник, нагрев которого происходил под действием электрического тока. В 1941 году Карл Уэллер запатентовал инструмент трансформаторного вида, напоминающего формой пистолет. Пропуская через свой наконечник ток, он быстро нагревался.

Через двадцать лет этот же изобретатель предложил использовать термоэлемент в паяльнике для контроля температуры нагрева. В конструкцию входили спрессованные друг с другом две металлические пластинки с разным тепловым расширением. С середины 60-х годов из-за развития полупроводниковых технологий паяльный инструмент стал выпускаться импульсного и индукционного типа работы.

Цепь R2R3R4VT3

Генератор питается импульсами напряжением до 7В и длительностью 10 мс, сформированными цепью R2R3R4VT3. Переход транзистора VT3 является стабилизирующим элементом. Он включается в обратном направлении. Мощность, которую рассеивает цепь резисторов R2-R4, будет уменьшена.

Схема регулятора мощности включает в себя конденсатор С1КМ5, резисторы — МЛТ и R5 — СП-0,4. Транзистор можно использовать любой.

Блоки управления

Следующим видом паяльников являются уже более сложные устройства с блоком питания, в которых регулирование происходит при помощи блока из полупроводников и микросхем. Такой блок компактен и может находиться в корпусе рукоятки паяльника, что очень удобно.

Регулятор также может находиться на рукоятке. При достаточно скромной цене это вполне приемлемый вариант, позволяющий производить качественную пайку.

Еще одной разновидностью паяльников с регулировкой являются инструменты с внешним блоком питания. Благодаря наличию этих блоков возможна работа прибора на выпрямленном постоянном токе со стабильными значениями напряжения.

Такой блок питания одновременно служит и стабилизатором температуры паяльника, которая останется неизменной независимо от того, насколько будет изменяться напряжение в сети. Многие радиодетали требовательны именно к такому режиму пайки.

Недостатком моделей можно посчитать громоздкость, низкую мобильность, но если принять во внимание, что качественный монтаж можно произвести только в оборудованной мастерской, а не «на коленке», как принято говорить в таких случаях, то можно закрыть на это глаза.

Наиболее точной регулировки и настройки можно добиться только при помощи паяльной станции, где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой.

Как сделать паяльник на 12 В в домашних условиях

Мунназа Малик 16 118 просмотров

Паяльник — это электрический инструмент, который используется для пайки электрических и электронных компонентов непосредственно или на Veroboard или печатной плате. Это общий инструмент, который необходим для электронных энтузиастов и любителей. Он компактен, прост в управлении и довольно дешев в самостоятельной сборке. Итак, в этом проекте мы рассмотрим пошаговую процедуру изготовления паяльника на 12 В, используя небольшое количество компонентов.

Паяльник в основном состоит из нагретого металлического наконечника и изолированной ручки. Жало паяльника сильно нагревается, обычно около 430°C. Он подает тепло для расплавления припоя, чтобы он мог попасть в соединение между двумя заготовками. Нагрев осуществляется электрически, пропуская электрический ток через резистивный нагревательный элемент.

PCBWay обязуется удовлетворять потребности своих клиентов из разных отраслей в отношении качества, доставки, экономической эффективности и любых других требований. Как один из самых опытных производителей печатных плат в Китае. Они гордятся тем, что являются вашими лучшими деловыми партнерами, а также хорошими друзьями во всех аспектах ваших потребностей в печатных платах.

5$ Прототип печатной платы

Аппаратные компоненты

Следующие компоненты требуются для создания 12 В паяль 8 мм 1 2) проволочные втулки Термостойкие 1 3) Nichrome wires 32 AWG 1 4) Copper wiring 1mm 1 5) Lead Acid DC Battery 12V/ 7Ah 1 6) Wooden handle – 1 7) Cut File – 1 8) Power Drill w/ drill bits 4mm drill bit 1 9) Super Glue – 1 10) Push button switch – 1 11) Alligator clips с проводами – 2

[inaritcle_1]

Полезные шаги

Ниже приведены шаги из раздела «Как сделать паяльник на 12 В». После этого возьмите несколько термостойких рукавов и накройте 1/3 медного провода, обнажая затупившийся конец.

2) Возьмите цилиндрический кусок дерева и просверлите в нем отверстие диаметром 8 мм и глубиной 2 см с помощью дрели. После этого прочно вставьте медный стержень Solid в отверстие с помощью плоскогубцев.

3) Намотайте около 35 см нихромовой проволоки вдоль термостойкой втулки, завязав их с обоих концов простой медной проволокой со сплошным сердечником толщиной 1 мм.

4) Привяжите одну клемму выключателя к положительному проводу зажима аккумулятора, а другую клемму к сплошному медному проводу. Закрепите кнопку включения на деревянной ручке с помощью суперклея 9.0007

5) Свяжите отрицательный провод зажима батареи с другим концом сплошного медного провода.

6) Подсоедините зажимы аккумулятора к свинцово-кислотному аккумулятору 12 В/7 Ач и включите цепь. Жало паяльника будет дымиться в течение первых нескольких применений из-за обгорания медной эмали. Через минуту накройте жало паяльника припоем.

6) Проверить паяльник. Вы также можете прикрепить светодиодные ленты к выключателю, чтобы они служили индикатором питания.

Объяснение работы

Работа этой схемы очень проста. При включении цепи нихромовая катушка начинает нагреваться. Преимущество нихромовой проволоки заключается в том, что она нагревается до красна, не нарушая своей структурной целостности из-за образования Cr2O3 (оксида хрома).

Огромное количество тепла от нихромовой катушки (около 430°C) передается через сплошной медный провод диаметром 8 мм. Проталкивание жала до необходимой температуры пайки.

Приложения

  • Паяльник используется для повседневных целей пайки, таких как мелкие проекты и сложные схемы

Похожие сообщения:

DIY 12-вольтовый паяльник

by Shagufta Shahjahan

12 587 просмотров

В этом DIY мы собираемся сделать «Паяльник 12V». «Паяльник» — это ручной прибор, который нагревает припой, чтобы расплавить его, поскольку он может попасть в соединение между двумя заготовками. Этот процесс называется «пайка».

«Паяльник» состоит из нагретого металлического наконечника и ручки. Мы можем нагреть металлический наконечник, пропуская «электрический поток». Электричество может подаваться по «кабелям батареи» или «электрическим линиям» через резистивный нагревательный элемент. Это один из самых простых уроков, доступных в Интернете, по изготовлению паяльника на 12 В.

Купить на Amazon

Аппаратные компоненты

Следующие компоненты необходимы для изготовления паяльника на 12 В

S.no Components Value Qty
1 Wood Piece 1
2 Copper wire 8mm 1
3 Heat Resistant 1
4 Nichrome wire 32awg 1
5 Copper wire 1mm 1
6 Switch 1
7 Battery Clip with wire 1
8 Battery/ Transformer 12V 1
9 Светодиодный свет (необязательно) 12V 1

Строительство цепи

Шаг # 0131499 . 0002 Сначала сделайте наконечник из медной проволоки диаметром 8 мм.

Шаг № 02

Затем возьмите кусок дерева и просверлите отверстие диаметром 4 мм с помощью дрели.

Шаг № 03

Покройте медный провод диаметром 8 мм термостойким покрытием.

Шаг № 04

Соедините 8-миллиметровый медный провод с деревянной деталью.

Шаг № 05

Используйте нихромовую проволоку длиной 35 см 32awg и намотайте нихромовую проволоку на медную проволоку диаметром 8 мм.

Шаг № 06

Оберните медный провод диаметром 1 мм в верхней и нижней части медного провода диаметром 8 мм.

Шаг № 07

Присоедините переключатель ВКЛ/ВЫКЛ, подключив его к нижнему медному проводу диаметром 1 мм.

Шаг № 08

Подключите красный зажим батареи с проводом к выключателю ВКЛ/ВЫКЛ.

Шаг № 09

Затем подсоедините черный зажим батареи с проводом к верхнему медному проводу диаметром 1 мм.

Шаг № 10

Теперь прикрепите все провода к деревянной части с помощью ленты.

Шаг № 11

Подключите аккумулятор 12 В к паяльнику.

Шаг № 12

Наконец, мы можем протестировать паяльник.

Шаг № 13

Вы также можете использовать светодиодные индикаторы для индикации.

Шаг № 14

Вы также можете использовать трансформатор 12 В вместо батареи.

Описание работы

Под этим заголовком мы обсудим, как работает схема «паяльника на 12 В». В этой схеме основными компонентами являются медный провод диаметром 8 мм, деревянная деталь и трансформатор. Медный провод диаметром 8 мм работает как металлический наконечник, деревянная деталь работает как изолированная ручка, а трансформатор на 12 В обеспечивает электрическое соединение. Мы также использовали термостойкую, нихромовую проволоку и медную проволоку диаметром 1 мм для достижения лучших результатов.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
