Простейший стабилизатор напряжения 220 вольт своими руками

Известно, что яркость светодиода очень сильно зависит от протекающего через него тока. В то же время ток светодиода очень круто зависит от питающего напряжения. Отсюда возникают заметные пульсации яркости даже при незначительной нестабильности питания. Но пульсации — это не страшно, гораздо хуже то, что малейшее повышение питающего напряжения может привести к настолько сильному увеличению тока через светодиоды, что они просто выгорят. Чтобы этого не допустить, светодиоды особенно мощные обычно запитывают через специальные схемы — драйверы, которые по сути своей являются стабилизаторами тока. В этой статье будут рассмотрены схемы простых стабилизаторов тока для светодиодов на транзисторах или распространенных микросхемах.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Стабилизатор напряжения — как все сделать своими руками. Видео.
• Мощный стабилизатор напряжения своими руками: принципиальные схемы + поэтапная инструкция сборки
• Как собрать стабилизатор напряжения своими руками. Стабилизатор напряжения схемы своими руками
• Симисторный стабилизатор напряжения своими руками
• Стабилизатор напряжения своими руками
• Как из простого преобразователя сделать стабилизатор тока
• Схема стабилизатора напряжения
• Простые линейные стабилизаторы тока для светодиодов своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как повысить напряжение на даче или в деревне

Стабилизатор напряжения — как все сделать своими руками. Видео.

Но поскольку в реальности скачки характеризуются большими изменениями, то электроприборам, подключенным к сети напрямую, грозит потеря проектных возможностей и даже выход из строя. Избежать неприятностей поможет использование специального оборудования. Но поскольку оно отличается весьма высокой ценой, то многие предпочитают собирать стабилизатор напряжения сделанный своими руками. Насколько оправдан такой шаг и что потребуется для его реализации?

Решив собрать прибор самостоятельно придется заглянуть внутрь корпуса промышленной модели. Она состоит из нескольких основных деталей:. Принцип действия самого простого стабилизатора основан на работе реостата.

Он повышает или понижает сопротивление в зависимости от силы тока. Более современные модели обладают широким набором функций и способны в полной мере защитить бытовую технику от скачков напряжения в сети.

Классификация оборудования зависит от методов, используемых для регулировки тока. Поскольку эта величина представляет собой направленное движение частиц, то воздействовать на нее можно одним из способов:.

Первый основывается на законе Ома. Приборы, работа которых основана на нем называют линейными. Они включают в себя два колена, которые соединяются при помощи реостата. Поданное на один элемент напряжение проходит по реостату и таким образом оказывается на другом, с которого поступает к потребителям. Приборы этого типа позволяют очень только выставлять параметры выходного тока и могут быть модернизированы дополнительными узлами.

Но использовать такие стабилизаторы в сетях, где разница между входным и выходным током велика нельзя, так как они не смогут обезопасить бытовую технику от КЗ при больших нагрузках. Импульсные модели работают по принципу амплитудной модуляции тока.

В цепи стабилизатора используется выключатель, разрывающий ее через определенные промежутки времени. Такой подход позволяет равномерно накапливать ток в конденсаторе, а после его полной зарядки и далее на приборы.

В отличие от линейных стабилизаторов импульсные не имеют возможности задавать определенную величину. В продаже встречаются модели повышающе-понижающие — это идеальный выбор для дома. Но так как большинство бытовых приборов работают от однофазной сети, то в жилых помещениях используют как правило оборудование, относящееся к первому типу.

Поскольку наиболее эффективным считается симисторный аппарат, то в своей статье мы рассмотрим, как самостоятельно собрать именно такую модель. Сразу следует отметить, что этот стабилизатор напряжения, выполненный своими руками, будет выравнивать ток при условии, что входное напряжение находится в диапазоне от до В. Допустимая мощность приборов, подключаемых к такому оборудованию не сможет превышать 6 кВт. При этом переключение нагрузки будет осуществляться за 10 миллисекунд.

Чтобы собрать стабилизатор напряжения В для дома своими руками сначала нужно подготовить печатную плату размером х90 мм. Она изготавливается из фольгированного стеклотекстолита. Схема размещения деталей может быть напечатана на лазерном принтере и при помощи утюга перенесена на плату. Первый провод используется для создания одной обмотки, при этом его диаметр составляет 0, мм.

Число витков должно равняться Два оставшихся провода потребуются для выполнения других обмоток. Они отличаются от первого диаметром, составляющим 0, мм. Количество витков для этих обмоток будет равно Если хотите упростить себе задачу, то можно воспользоваться двумя готовыми трансформаторами ТПК 12В. Их соединяют последовательно. В случае изготовления этих деталей самостоятельно после того как будет готов один из них переходят к созданию второго.

Для него будет нужен тороидальный магнитопровод. Для обмотки выбирают тот же ПЭВ-2, что и в первом случае, только количество витков составит Также во втором трансформаторе придется выполнить 7 отводов. Это поможет избежать нагревания трансформатора в процессе работы. Все остальные комплектующие для прибора, создаваемого своими руками лучше приобретать в магазине.

После того, как все необходимое закуплено можно приступать к сборке. На него также монтируются симисторы. Причем теплоотвод, на который предполагается их установка должен иметь охлаждающую поверхность. Далее необходимо установить на плату светодиоды. Причем лучше выбирать мигающие. Если не получается расположить их согласно схеме, то можно разместить на стороне, где находятся печатные проводники. Если сборка симисторного стабилизатора напряжения В своими руками для вас кажется сложной, то можно остановиться на более простой линейной модели.

Она будет обладать аналогичными свойствами. Что толкает человека на изготовление того или иного прибора? Чаще всего — его высокая стоимость. И в этом смысле стабилизатор напряжения, собранный своими руками, конечно, превосходит фабричную модель. К преимуществам самодельных устройств можно отнести и возможность самостоятельного ремонта.

Человек, собравший стабилизатор разобрался как в его принципе действия, так и строении и поэтому сможет устранить неисправность без посторонней помощи.

Кроме того, все детали для такого прибора предварительно покупались в магазине, поэтому в случае выхода их из строя всегда можно будет найти аналогичную. Если же сравнивать надежность стабилизатора, собранного своими руками и произведенного на предприятии, то здесь преимущество на стороне заводских моделей. В домашних условиях разработать модель, отличающуюся высокой производительностью практически невозможно, так как нет специального измерительного оборудования. Существуют различные типы стабилизаторов напряжения, причем некоторые из них вполне реально сделать своими руками.

Но для этого придется разобраться в нюансах работы оборудования, приобрести необходимые комплектующие и выполнить их грамотный монтаж. Если вы не уверены в своих силах, то лучший вариант — приобретение устройства заводского изготовления. Стоит такой стабилизатор дороже, но и по качеству значительно превосходит модели, собираемые самостоятельно. Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности.

В электрической сети напряжение часто изменяется, снижается, либо возрастает.

Это взаимосвязано с отдаленностью источника энергии и некачественной линии питания. Чтобы подключать приборы к устойчивому питанию, в жилых помещениях применяют стабилизаторы напряжения. На его выходе напряжение обладает стабильными свойствами. Стабилизатор можно приобрести в торговой сети, однако такой прибор можно изготовить своими руками.

Это отклонение должно быть соблюдено как в большую сторону, так и в меньшую. Но идеальной электрической сети не бывает, и величина напряжения в сети часто меняется, усугубляя тем самым работу подключенных к ней устройств. Электрические приборы отрицательно реагируют на такие капризы сети и могут быстро выйти из строя, потеряв при этом свои заложенные функции. Чтобы избежать таких последствий, люди применяют самодельные приборы под названием стабилизаторы напряжения.

Эффективным стабилизатором стал прибор, выполненный на симисторах. Как сделать стабилизатор напряжения своими руками мы и рассмотрим. Это устройство стабилизации не будет иметь повышенную чувствительность к изменениям напряжения, подающегося по общей линии. Сглаживание напряжения будет производиться в том случае, если на входе напряжение будет находиться в пределах от до вольт. Включенные в сеть устройства будут питаться напряжением, имеющим величину от до вольт.

От такого прибора можно будет питать электрические устройства, суммарная мощность которых до 6 кВт. Стабилизатор будет производить переключение нагрузки потребителя за 10 мс. После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый.

VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов. Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1.

Дальше конденсатор начинает заряжаться. Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После этого открывается 3-й транзистор и подключается нагрузка. Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2.

Далее ток поступает на делитель на сопротивлениях R Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход. Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора.

Когда напряжение входа становится меньше вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций.

Мощный стабилизатор напряжения своими руками: принципиальные схемы + поэтапная инструкция сборки

Современная сеть электропитания работает таким образом, что в ней очень часто меняется напряжение. Конечно, изменение тока являются допустимым, но в любом случае оно не должно быть больше десяти процентов от номинальных вольт. Данная норма отклонения должна соблюдаться как в сторону уменьшения, так и в сторону увеличения напряжения. Однако такое состояние сети электропитания является большой редкостью, так как ток в ней характеризуется большими изменениями. Для устранения такого негативного сценария люди используют различные стабилизаторы. Сегодня рынок предлагает очень много различных моделей, большая часть из которых стоит больших денег. Другая же часть не может похвастаться надежностью работы.

Стабилизатор тока своими руками. при помощи этой схемы доработать простой преобразователь напряжения и получить . Обычно транзистор открывается когда на резисторе R1 падает около Вольта.

Как собрать стабилизатор напряжения своими руками. Стабилизатор напряжения схемы своими руками

Стабилизатор на симисторах своими руками, продолжение Виктор Сочи. Делаем стабилизатор сетевого напряжения вольт с функцией латора, принцип работы. Начало тут ru-clip. Тиристорный стабилизатор 10 кВт В Мильён. Тиристорный стабилизатор 10 кВт В принцип действия и все режимы работы. Регулировка напряжения, защитные отключения, реакция на скачки.. Устройство и ремонт. Radiomaster Info. Простой мощный регулируемый стабилизатор напряжения своими руками.

Симисторный стабилизатор напряжения своими руками

Тип сети:. Ток вводного автомата. Колебание напряжения фазы. Отклонение выходного. Главная Стабилизатор напряжения своими руками Стабилизатор напряжения своими руками.

Но поскольку в реальности скачки характеризуются большими изменениями, то электроприборам, подключенным к сети напрямую, грозит потеря проектных возможностей и даже выход из строя.

Стабилизатор напряжения своими руками

В электрических цепях постоянно возникает необходимость в стабилизации тех или иных параметров. С этой целью применяются специальные схемы управления и слежения за ними. Точность стабилизирующих действий зависит от так называемого эталона, с которым и сравнивается конкретный параметр, например, напряжение. То есть, когда значение параметра будет ниже эталона, схема стабилизатора напряжения включит управление и отдаст команду на его увеличение. В случае необходимости выполняется обратное действие — на уменьшение.

Как из простого преобразователя сделать стабилизатор тока

Но поскольку в реальности скачки характеризуются большими изменениями, то электроприборам, подключенным к сети напрямую, грозит потеря проектных возможностей и даже выход из строя. Избежать неприятностей поможет использование специального оборудования. Но поскольку оно отличается весьма высокой ценой, то многие предпочитают собирать стабилизатор напряжения сделанный своими руками. Насколько оправдан такой шаг и что потребуется для его реализации? Решив собрать прибор самостоятельно придется заглянуть внутрь корпуса промышленной модели.

своими руками. Стабилизатор на 12 В и особенности регулировки. Рассмотрим, как сделать регулятор напряжения в своими руками. Имеется.

Схема стабилизатора напряжения

Изготовление самодельных стабилизаторов напряжения — практика довольно частая. Однако по большей части создаются стабилизирующие электронные схемы, рассчитанные на относительно малые выходные напряжения вольт и относительно невысокие мощности. Подобные устройства используются в составе конкретной бытовой аппаратуры и не более того. Поэтому вполне актуальной является задача сделать мощный стабилизатор напряжения своими руками под работу с напряжением бытовой сети вольт.

Простые линейные стабилизаторы тока для светодиодов своими руками

В электрических цепях постоянно возникает необходимость в стабилизации тех или иных параметров. С этой целью применяются специальные схемы управления и слежения за ними. Точность стабилизирующих действий зависит от так называемого эталона, с которым и сравнивается конкретный параметр, например, напряжение. То есть, когда значение параметра будет ниже эталона, схема стабилизатора напряжения включит управление и отдаст команду на его увеличение.

Зачастую для безопасного использования, например, телевизора, как правило, в сельской местности, нужен однофазный стабилизатор напряжения В , который при сильном понижении напряжения в электросети выдает на своем выходе номинальное выходное напряжение вольт.

Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности. В электрической сети напряжение часто изменяется, снижается, либо возрастает. Это взаимосвязано с отдаленностью источника энергии и некачественной линии питания. Чтобы подключать приборы к устойчивому питанию, в жилых помещениях применяют стабилизаторы напряжения. На его выходе напряжение обладает стабильными свойствами. Стабилизатор можно приобрести в торговой сети, однако такой прибор можно изготовить своими руками. Это отклонение должно быть соблюдено как в большую сторону, так и в меньшую.

Перепады напряжения негативно сказываются на любой бытовой технике. Особенно это касается высокоточной электроники, регулирующей работу отопительных приборов. Для того, чтобы выровнять ток в домашних условиях используют стабилизатор напряжения.

Простейший стабилизатор на транзисторе

Доброго времени суток. Сегодня мой пост о стабилизаторах напряжения. Что же это такое? Прежде всего, любой радиоэлектронной схеме для работы необходим источник питания.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Стабилизатор напряжения
• Стабилизаторы напряжения на транзисторах
• Стабилитрон. Параметрические стабилизаторы напряжения. Простой стабилизатор напряжения
• Стабилизаторы напряжения
• Стабилизатор тока на транзисторе
• Стабилизатор напряжения на транзисторах
• Параметрический стабилизатор на транзисторе и стабилитроне
• Мощный стабилизатор напряжения своими руками: принципиальные схемы + поэтапная инструкция сборки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как работает простейший стабилизатор, постоянного тока.

Стабилизатор напряжения

В предлагаемой статье описываются принципы работы параллельного стабилизатора, и рассматривается возможность его применения для стабилизации питания мощных высококачественных усилителей НЧ.

Приведена также схема полного источника питания с параллельным стабилизатором. Среди радиолюбителей, а также в промышленных аудиоустройствах высокого качества широко используются параллельные стабилизаторы. В этих устройствах стабилизирующий элемент подключается параллельно нагрузке, что хорошо отражается на таком параметре стабилизатора, как его быстродействие.

Фактически быстродействие стабилизатора определяется быстродействием стабилизирующего элемента. Также к достоинствам параллельных стабилизаторов стоит отнести тот факт, что независимо от тока, потребляемого от стабилизатора, ток, потребляемый им самим от источника питания, остается неизменным.

Этот факт положительно отражается на уровне излучаемых БП в целом помех за счет того, что девиации тока потребления не протекают через трансформатор и выпрямительный мост , хотя и служит причиной их низкого КПД. Рассмотрим вышеизложенное на примере простейшего параллельного стабилизатора — параметрическом стабилизаторе на стабилитроне рис.

Параметрический стабилизатор. Резистор R0 задает суммарный ток, который будет течь через стабилитрон и подключенную, параллельно ему нагрузку. Легко видеть, что при изменении тока нагрузки, ток через резистор R0 останется постоянным, изменится лишь ток, текущий через стабилитрон D1. Так будет происходить, пока будет выполняться условие 1 : I Н R0-I ст.

Это обстоятельство, с учетом того, что подавляющее количество стабилитронов рассчитано на ток до мА, затрудняет использование параметрических стабилизаторов в мощных устройствах.

Чтобы обойти это препятствие, параллельно стабилизатору ставят мощный активный элемент, например MOSFET транзистор, как показано на рисунке 2. Мощный параллельный стабилизатор. В этой схеме стабилитрон лишь задает стабильное напряжение на затворе транзистора Q1, через цепь сток-исток которого и течет основной ток. Подробнее о работе этой схемы можно прочитать в [2]. Остановимся на нем подробнее.

При изменении напряжения на входе стабилизатора изменяется ток, текущий через резистор R1, это изменение можно снизить увеличением номинала этого резистора, но это, в свою очередь потребует увеличение падения напряжения на этом резисторе, а следовательно снизит КПД. С учетом этих дополнений была разработана схема источника питания с параллельным стабилизатором, представленная на рисунке 3. Принципиальная схема БП с параллельным стабилизатором.

Функцию токозадающего резистора здесь выполняет источник тока на транзисторе Q1. Для снижения нестабильности выдаваемого им тока, он запитан от другого источника тока меньшей мощности, который в свою очередь запитан через RCR фильтр для снижения пульсаций. Резистором R7 можно грубо регулировать рабочий ток стабилизатора, резистором R4 плавно.

Резистором R8 можно подстроить выходное напряжение стабилизатора в небольших пределах. R6 представляет собой нагрузку БП, потребляющую около мА. Транзисторы Q1 и M1 можно установить на общем радиаторе площадью не менее кв.

Основные технические характеристики стабилизатора с входным и выходным RC-фильтрами :. Легко видеть, что представленная схема обладает достаточно высокими параметрами в части КПД и Кст, сравнимыми с характеристиками компенсационных последовательных стабилизаторов, при этом практически полностью сохраняя достоинства параллельных стабилизаторов.

При этом схема достаточно проста, не требует дефицитных деталей, и может быть сконструирована даже начинающими радиолюбителями. Средний балл статьи: 0 Проголосовало: 0 чел. Для добавления Вашей сборки необходима регистрация. Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать? Главная Питание. Призовой фонд на октябрь г. Тестер компонентов LCR-T4.

Модуль радиореле на 4 канала. Металлоискатель MDII. Параметрический стабилизатор Резистор R0 задает суммарный ток, который будет течь через стабилитрон и подключенную, параллельно ему нагрузку.

Принципиальная схема БП с параллельным стабилизатором Функцию токозадающего резистора здесь выполняет источник тока на транзисторе Q1. Литература: Жеребцов И. Основы электроники, стр. Рыжков В. Простой параллельный стабилизатор на транзисторе. Баушев Олег Опубликована: г. Вознаградить Я собрал 0 0 x. Оценить Сбросить. Комментарии 0 Я собрал 0 Подписаться OK. Статью еще никто не комментировал.

Вы можете стать первым. Добавить комментарий. В чем измеряется сила тока? Для выбора нескольких файлов использйте CTRL. Я согласен с правилами публикации комментариев Оставить комментарий. Конструктор регулируемого преобразователя напряжения LM Поиск в Utsource. В блокнот.

Стабилизаторы напряжения на транзисторах

Выходное напряжение таких стабилизаторов обычно не превышает 50 в при значительных токах нагрузки. На рис. Входное напряжение U вх подается в цепь коллектора усилителя, а в цепь базы включен газовый или кремниевый стабилитрон С m , на котором образуется опорное напряжение U оп. Балластное сопротивление R включено между базой и коллектором транзистора Т. Режим его работы выбирается таким, чтобы в цепи эмиттера протекал номинальный ток нагрузки I н. Отрицательный потенциал базы, определяемый величиной опорного напряжения, несколько превышает напряжение на нагрузке. Этим самым обеспечивается нормальный режим работы транзистора потенциал эмиттера выше потенциала базы.

стабилизатор напряжения в для дома своими руками схема на простой стабилизатор electrongradru//03/20/stab-tranz-teor Cached обратном порядке Стабилизатор на транзисторах с защитой от КЗ В.

Стабилитрон. Параметрические стабилизаторы напряжения. Простой стабилизатор напряжения

Интегральные стабилизаторы напряжения. Для работы электронных схем необходимы источники постоянного напряжения. Если отклонения напряжения превышают допустимую величину, в схемы источников вводят стабилизаторы — устройства, обеспечивающее малые изменения выходного напряжения. Существуют два типа стабилизаторов: параметрические и компенсационные. В параметрических стабилизаторах напряжения в качестве регулирующих используют нелинейные элементы, имеющие участок ВАХ, на котором напряжение остается неизменным при изменении тока. Такой участок имеет обратная ветвь ВАХ стабилитрона. Компенсационный стабилизатор представляет систему автоматического регулирования, в которой сопротивление регулирующего элемента изменяется под действием управляющего напряжения U упр , полученного в результате сравнения выходного и эталонного опорного напряжений. Возникающий при этом сигнал рассогласования усиливается и воздействует на регулирующий элемент стабилизатора таким образом, чтобы выходное напряжение стремилось достичь эталонного уровня.

Стабилизаторы напряжения

Для работы электронной аппаратуры необходимо напряжение, обладающие точно заданными характеристиками. Но в промышленной сети напряжение постоянно меняется. Его уровень зависит от подключенных в систему предприятий, зданий и оборудования. Функционирование любого прибора напрямую зависит от напряжения, колебания данного параметра влияют на качество работы, например, при перепадах приемник может начать хрипеть или гудеть.

Светодиодные светильники выполняют свои функции полноценно при качественном питании. Даже незначительные колебания силы тока в цепи провоцируют видимые пульсации, ухудшают долговечность.

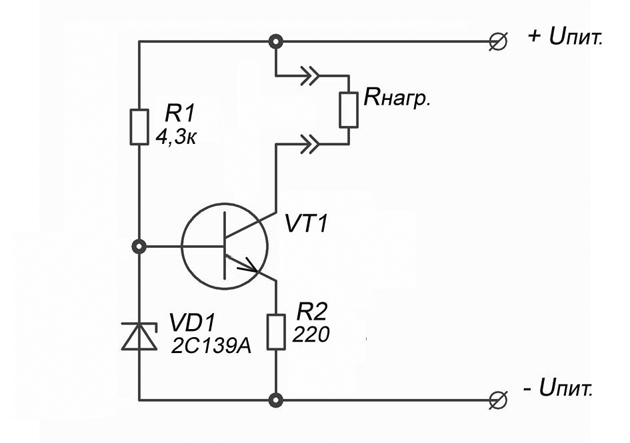

Стабилизатор тока на транзисторе

Чаще всего радиотехнические устройства для своего функционирования нуждаются в стабильном напряжении, не зависящем от изменений сетевого питания и от тока нагрузки. Для решения этих задач используются компенсационные и параметрические устройства стабилизации. Его принцип работы заключается в свойствах полупроводниковых приборов. Вольтамперная характеристика полупроводника — стабилитрона показана на графике. Во время включения стабилитрона свойства подобны характеристике простого диода на основе кремния.

Стабилизатор напряжения на транзисторах

Voltage regulator — электромеханическое [1] или электрическое электронное устройство, имеющее вход и выход по напряжению , предназначенное для поддержания выходного напряжения в узких пределах, при существенном изменении входного напряжения и выходного тока нагрузки. Источник стабилизированного питания англ. Power conditioner — оборудование, применяемое для преобразования электрической энергии в форму, пригодную для последующего использования. По типу выходного напряжения стабилизаторы делятся на стабилизаторы постоянного напряжения и переменного напряжения. Как правило, вид напряжения на входе стабилизатора и на его выходе совпадают постоянное либо переменное , но в некоторых типах стабилизаторов их виды разные. Линейный стабилизатор напряжения представляет собой делитель напряжения , на вход которого подаётся входное нестабильное напряжение, а выходное стабилизированное напряжение снимается с нижнего плеча делителя. Стабилизация осуществляется путём изменения сопротивления одного из плеч делителя: сопротивление постоянно поддерживается таким, чтобы напряжение на выходе стабилизатора находилось в установленных пределах. Поэтому регулирующий элемент в стабилизаторах такого типа и повышенной мощности должен рассеивать значительную мощность, то есть должен быть установлен на радиатор нужной площади.

Простейшим стабилизатором напряжения является стабилизатор на кремниевом Нагрузкой стабилизатора служит базовая цепь транзистора VT.

Параметрический стабилизатор на транзисторе и стабилитроне

В предлагаемой статье описываются принципы работы параллельного стабилизатора, и рассматривается возможность его применения для стабилизации питания мощных высококачественных усилителей НЧ. Приведена также схема полного источника питания с параллельным стабилизатором. Среди радиолюбителей, а также в промышленных аудиоустройствах высокого качества широко используются параллельные стабилизаторы. В этих устройствах стабилизирующий элемент подключается параллельно нагрузке, что хорошо отражается на таком параметре стабилизатора, как его быстродействие.

Мощный стабилизатор напряжения своими руками: принципиальные схемы + поэтапная инструкция сборки

ВИДЕО ПО ТЕМЕ: Простой мощный регулируемый стабилизатор напряжения своими руками.

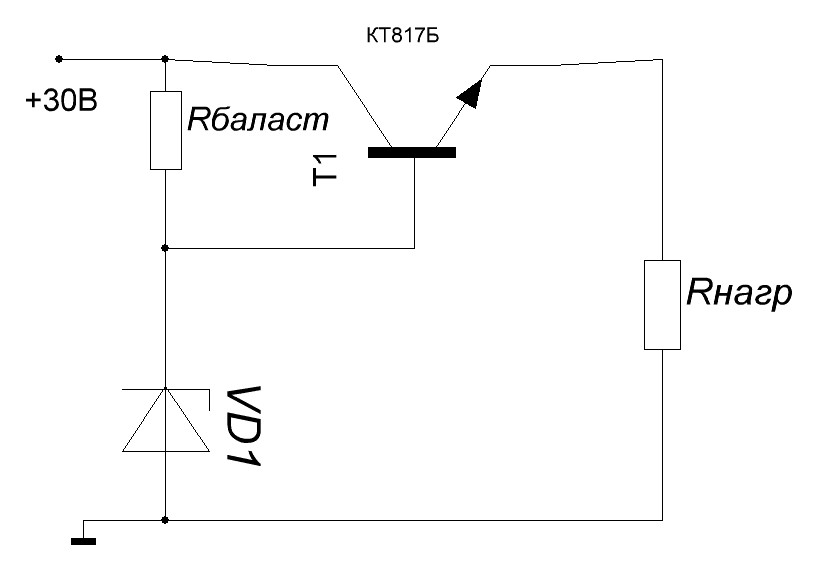

Для того, чтобы сделать стабилизатор самодельный нужен всего лишь резистор и стабилитрон. На схеме видно стабилитрон VD1 и резистор R1 подключённые к источнику питания. Резистор подключён к плюсовому выводу, а анод стабилитрона к минусовому земляному выводу источника питания. В точке соединения этих двух элементов напряжение стабилизировано и имеет, в нашем случае, например 5,6 В. Эта простая схема стабилизатора хороша для небольших токов. Если требуется большой ток, резистор будет перегреваться.

Простой параллельно включенный маломощный стабилитрон слева не всегда способен обеспечить ток, достаточный для питания нагрузки.

К списку Простой стабилизатор напряжения с. Стабилизатор рис. Ток нагрузки — до 3 А. Коэффициент стабилизации — не менее , амплитуда пульсации выходного напряжения — не болев 5 мВ. Источник: А. Семьян схем для радиолюбителей.

Простейший стабилизатор напряжения параметрический стабилизатор из книги В. Конечно, найдется много людей, которые будут говорить зачем здесь нужна эта схема, если сейчас всем можно собрать на микросхемах. Но, я считаю, что схема очень и очень полезная, хотя бы потому, что у многих остались залежи старых транзисторов, которые неизвестно куда деть. Во-вторых, при поразительной простоте данная схема работает отлично, и собрать ее может кто угодно.

Russian Hamradio :: Простой стабилизатор напряжения.

Данный стабилизатор имеет высокий коэффициент стабилизации, малое время установления выходного напряжения при скачкообразных изменениях тока нагрузки, а также сохраняет работоспособность при малой разнице входного и выходного напряжений.

Устройство состоит из двух стабилизаторов — последовательного и параллельного. Параллельный стабилизатор (VD1, R1 и эмиттерный переход транзистора VT3) подключен к выходу устройства. Следует только отметить, что основной недостаток параллельного стабилизатора (низкий КПД) устранен тем, что его ток мал и фиксирован при любом токе нагрузки. Принципиальная схема стабилизатора приведена на рис.1.

Рис.1.

Выходное напряжение Uвых = Uст + Uбэ, где Uст, Uбэ соответственно падения напряжений на стабилитроне VD1 и эмиттерном переходе транзистора VT3. Ток через стабилитрон VD1 равен Iст = Uбэ/R1. В связи с этим выходное напряжение можно незначительно (на 0,1… 0,2В) регулировать подбором резистора R1. При увеличении сопротивления резистора R1 ток, протекающий через стабилитрон, уменьшается и соответственно уменьшается падение напряжения на нем и выходное напряжение.

Стабилизация выходного напряжения происходит следующим образом. Ток коллектора транзистора VT3 фиксирован источником тока на транзисторе VT4 (ток затвора транзистора VT1 практически отсутствует). Следовательно, напряжение Uбэ транзистора VT3 также фиксировано. При изменении тока нагрузки изменяются напряжение на коллекторе транзистора VT3 и ток стока транзистора VT1. Таким образом, выходное напряжение поддерживается постоянным, поскольку ток через стабилитрон не изменяется.

Так как выходное сопротивление полевого транзистора велико, петлевое усиление стабилизатора также велико. Оно пропорционально входному сопротивлению регулирующего элемента и обратно пропорционально дифференциальному сопротивлению эмиттерного перехода транзистора VT3. Кроме того, при использовании в регулирующем элементе полевого транзистора весьма мал коэффициент прямой передачи входного возмущения. Поэтому в стабилизаторе удается получить коэффициент стабилизации более 5000 при токе нагрузки до 0,5 А.

Минимальное падение напряжения на регулирующем элементе равно 1,2В, а максимальный ток нагрузки определяется начальным током стока транзистора VT1, статическим коэффициентом передачи тока базы транзистора VT2 и может достигать 0,5…0,8 А. Этим же пределом ограничен и ток замыкания цепи нагрузки, так как в этом случае полевой транзистор переходит в режим стабилизации тока. Так как выходное напряжение стабилизатора равно нулю (в режиме замыкания), напряжение на затворе транзистора VT1 также равно нулю.

В этом случае ток стока транзистора VT1 будет несколько меньше начального, что и ограничивает ток замыкания. В стабилизаторе можно использовать традиционные цепи защиты от перегрузки по току. Следует лишь отметить, что в случае перегрузки стабилизатора надежно закрыть регулирующий элемент можно, только воздействуя на транзистор VT2.

При скачкообразных изменениях тока нагрузки (такой режим характерен для цифровых и микропроцессорных устройств) в любом стабилизаторе возникает переходный процесс, обусловленный наличием емкости нагрузки и инерционностью петли обратной связи. Например, при резком увеличении тока нагрузки происходит “провал” выходного напряжения, который компенсируется за счет открывания регулирующего элемента (в последовательном стабилизаторе).

В случае же скачкообразного уменьшения тока емкость нагрузки продолжает заряжать остаточный ток регулирующего элемента, вследствие чего образуется “выброс” выходного напряжения. После закрывания регулирующего элемента конденсатор на выходе стабилизатора начинает относительно медленно разряжаться через делитель напряжения обратной связи. Возникает переходный процесс, длительность которого в десятки и сотни раз может превышать время установления выходного напряжения при скачкообразном увеличении тока нагрузки [1].

В описываемом стабилизаторе даже при закрытом регулирующем элементе выходное сопротивление определяется не высокоомным делителем напряжения обратной связи, а малым дифференциальным сопротивлением стабилитрона VD1 и эмиттерного перехода транзистора VT3, включенными последовательно.

То есть параллельный стабилизатор в данном устройстве выполняет функции источника образцового напряжения, делителя напряжения обратной связи и устройства подавления выбросов выходного напряжения. Длительность переходного процесса сокращается в десятки раз по сравнению со стабилизаторами, у которых образцовое напряжение формируется традиционно (например [2]), а выброс напряжения незначителен и мало зависит от быстродействия петли обратной связи.

Стабилизатор может работать с выходным фиксированным напряжением до 20…30В, необходимо лишь подобрать стабилитрон VD1. Устройство некритично к выбору транзисторов, необходимо только отметить, что транзистор VT1 следует выбирать с максимально возможным начальным током стока и напряжением отсечки Uотс < Uвых. Транзистор VT4 может быть любым из указанной серии, при условии, что его начальный ток стока находится на уровне 0,5…1 мА.

Устойчивость в работе стабилизатора обеспечивают конденсаторы С1 и С2. При замене конденсатора С2 на другой, емкостью до 20 мкФ, конденсатор С1 можно исключить.

Настройка

Правильно собранный стабилизатор начинает работать сразу, и налаживание его заключается лишь в подборе сопротивления резистора R1 для установки выходного напряжения с нужной точностью.

Е. Старченко

Стабилизаторы напряжения. Теория.

Стабилизаторы напряжения. Теория.   При изменениях напряжения сети и тока нагрузки выходное напряжение выпрямителя также изменяется, причем иногда значительно. В ряде случаев (например, при питании оконечного каскада УМЗЧ) это вполне допустимо, а вот, скажем, для радиоприемников, генераторов и других радиоэлектронных устройств напряжение должно быть стабильным при изменении тока нагрузки. Здесь без стабилизатора не обойтись. Одновременно этот прибор выполняет и другую функцию — снижает до минимума пульсации питающего напряжения.   Основа простейшего стабилизатора (рис. 68,а) — цепочка из резистора R1 и стабилитрона VD1. Стабилитрон — это специальный диод, включенный в обратной полярности и работающий в режиме лавинного обратимого пробоя. Если повышать обратное напряжение на стабилитроне, то сначала ток будет небольшим, а по достижении напряжения стабилизации (об этом указывается в справочных данных) резко возрастет. Чтобы ограничить возрастание тока через стабилитрон, его включают через резистор R1 (это так называемый балластный резистор). Рассчитывают ток через стабилитрон по формуле I = (Uвх — Uст)/R. Таким образом, входное напряжение должно быть всегда больше выходного, стабилизированного.   При питании маломощных устройств часто обходятся таким простейшим стабилизатором, снимая выходное напряжение со стабилитрона. При расчете по данной формуле ток I должен включать в себя как ток стабилитрона (обычно 5…20 мА), так и ток нагрузки (такого же порядка). При большем токе нагрузки используют дополнительный транзистор VT1, включенный как эмиттерный повторитель (рис. 68,б). Он «повторяет» на нагрузке стабилизированное напряжение базы. Выходное напряжение Uст примерно на 0,7 В (падение напряжения на переходе база-эмиттер) меньше паспортного напряжения стабилизации стабилитрона. При больших токах нагрузки используют составной транзистор.   Схема более совершенного стабилизатора приведена на рис. 69. Стабилитрон VD1 выбирают на напряжение, примерно равное половине выходного стабилизированного Uст. Такое же напряжение подают и на базу маломощного управляющего транзистора VT2 с делителя напряжения R2-R4. Если по каким-либо причинам выходное напряжение понизится, это изменение полностью передастся через стабилитрон на эмиттер транзистора VT2, в то время как на его базе изменение напряжения будет меньше. В результате транзистор приоткроется и его увеличившийся коллекторный ток откроет мощный регулирующий транзистор VT1, компенсируя падение выходного напряжения. При повышении выходного напряжения оба транзистора закрываются. Регулирование происходит, таким образом, благодаря сильной отрицательной обратной связи.   Поскольку управляющий сигнал вырабатывается из уже стабилизированного выходного напряжения, параметры стабилизатора при простой схеме получаются довольно высокими. Дополнительное достоинство стабилизатора в том, что он не боится коротких замыканий на выходе — при КЗ пропадает и управляющее напряжение, в результате чего оба транзистора закрываются. Ток срабатывания защиты зависит в основном от тока стабилитрона, который подбирают резистором R1.   Конструкций стабилизаторов напряжения много, но все они обладают существенным недостатком — входное напряжение должно быть выше выходного стабилизированного, при одном и том же токе, в итоге часть мощности выпрямителя превращается в тепло и рассеивается на теплоотводе регулирующего транзистора. Этот недостаток устранен в импульсных стабилизаторах, имеющих высокий КПД. Импульсные источники питания   Традиционные блоки питания с низкочастотным трансформатором, выпрямителем и стабилизатором просты, надежны, практически не создают помех, но при большой выходной мощности имеют значительные габариты, массу и низкий КПД. Эти недостатки особенно заметны при больших мощностях. Размеры и масса трансформатора, а также емкости сглаживающих конденсаторов уменьшаются при повышении частоты питающей сети. В связи с этим некоторые местные электросети, особенно военного назначения, имеют повышенную частоту (400 Гц).   В бытовой аппаратуре, в частности в современных телевизорах и компьютерах, используют импульсные блоки питания (рис. 70), принцип действия которых состоит в следующем. Сетевое напряжение 220 В выпрямляется диодным мостом VD1- VD4. Получившееся постоянное напряжение примерно 300 В подается на генератор, вырабатывающий последовательность импульсов, питающих малогабаритный импульсный трансформатор Т1 на магнитопроводе из феррита. Он и обеспечивает гальваническую развязку питаемой аппаратуры от сети.   Чтобы уменьшить проникновение импульсных помех в питающую сеть, обязательно устанавливают фильтр, содержащий дроссели Lф и конденсаторы Сф. Резистор R1 нужен для ограничения тока через диоды выпрямителя в момент включения, когда оксидный конденсатор С1 (емкостью до 100 мкФ и более) еще не заряжен. Керамический конденсатор С2 значительно меньшей емкости уменьшает высокочастотные пульсации выпрямленного напряжения при работе генератора.   Мощный высоковольтный транзистор VT1 работает в ключевом режиме с высоким КПД. Он открывается импульсами генератора и создает ток в первичной обмотке трансформатора. Импульсное напряжение со вторичных обмоток (III и IV) выпрямляется и сглаживается. Еще одна обмотка (II) питает цепь стабилизации, которая управляет длительностью и/или частотой импульсов так, чтобы напряжения U1 и U2 были стабилизированы. Более подробное описание импульсных блоков питания можно найти в журнальных статьях и специальной литературе. В мощных импульсных блоках питания используют и двухтактные генераторы и выпрямители. Генераторы импульсов и цепи стабилизации (обозначенные прямоугольниками на рис. 70) теперь часто выполняют в виде готовых интегральных схем.   Импульсные стабилизаторы напряжения выполняют по похожим схемам, но вместо трансформатора в них используют дроссели на ферритовых магнитопроводах. Рассмотрим схему понижающего преобразователя-стабилизатора (рис. 71), вырабатывающего, например, стабилизированное напряжение 5В из нестабилизированного 12…18 В. Он работает с высоким КПД (только при стабильном токе нагрузки), достигающим 90% и более. Это означает, что ток в нагрузке больше потребляемого!   Ключевой транзистор VT1 включается короткими импульсами от задающего генератора. Ток в дросселе L1 нарастает за время импульса до сравнительно большого значения (порядка тока нагрузки). Когда же по окончании импульса транзистор закрывается, ток в дросселе продолжает протекать через открывшийся диод VD1 до начала следующего импульса. При этом расходуется энергия, запасенная в магнитном поле дросселя. Цепь стабилизации регулирует длительность или частоту повторения импульсов так, чтобы выходное напряжение оставалось неизменным. Например, при возрастании выходного напряжения длительность импульсов уменьшается. Учитывая, что импульсные стабилизаторы создают помехи, они требуют хорошей фильтрации напряжения на входе и выходе. В. ПОЛЯКОВ г. Москва Радио №12, 2000 Источник: shems.h2.ru

Простейший компенсационный стабилизатор напряжения — radiohlam.ru

Итак, схема простейшего компенсационного стабилизатора напряжения изображена на рисунке справа.

Обозначения:

1. I_R — ток через балластный резистор (R₀)
2. I_ст — ток через стабилитрон
3. I_н — ток нагрузки
4. I_вх — входной ток операционного усилителя
5. I_д — ток через резистор R₂
6. U_вх — входное напряжение
7. U_вых — выходное напряжение (падение напряжения на нагрузке)
8. U_ст — падение напряжения на стабилитроне
9. U_д — напряжение, снимаемое с резистивного делителя (R₁, R₂)
10. U_ОУ — выходное напряжение операционного усилителя
11. U_бэ — падение напряжения на p-n переходе база-эмиттер транзистора

Почему такой стабилизатор называется компенсационным и в чём его преимущества? На самом деле такой стабилизатор — это система управления с отрицательной обратной связью по напряжению, но для тех, кто не в курсе, что это такое, мы начнём издалека.

Как вы помните, операционный усилитель усиливает разность напряжений между своими входами. Напряжение на неинвертирующем входе у нас равно напряжению стабилизации стабилитрона (U_ст). На инвертирующий вход мы подаём часть выходного напряжения, снятую с делителя (U_д), то есть там у нас выходное напряжение, делённое на некоторый коэффициент, определяемый резисторами R₁, R₂. Разность этих напряжений (U_ст-U_д) — это сигнал ошибки, он показывает, на сколько напряжение с делителя отличается от напряжения на стабилитроне (обозначим эту разность буквой E).

Далее, выходное напряжение ОУ получается равным E*K_оу, где К_оу — коэффициент усиления операционного усилителя с разомкнутой петлёй обратной связи (в англоязычной литературе G_openloop). Напряжение на нагрузке равно разности напряжения на выходе ОУ и падения напряжения на p-n переходе база-эмиттер транзистора.

Математически всё то, о чём мы говорили выше, выглядит так:

U_вых=U_оу-U_бэ=E*K_оу-U_бэ (1)

E=U_ст-U_д (2)

Рассмотрим более внимательно первое уравнение и преобразуем его к такому виду:

E=U_вых / K_оу + U_бэ / K_оу

Теперь давайте вспомним — в чём же главная особенность операционных усилителей и почему их все так любят? Правильно, — их главная особенность — в огромном коэффициенте усиления, порядка 10⁶ и более (у идеального ОУ он вообще равен бесконечности). Что нам это даёт? Как видите, в правой части последнего уравнения оба слагаемых имеют в делителе К_оу, а поскольку К_оу очень очень большой, следовательно оба этих слагаемых очень очень маленькие (при идеальном ОУ они стремятся к нулю). То есть наша схема при работе стремится к такому состоянию, когда сигнал ошибки равен нулю. Можно сказать, что операционный усилитель сравнивает напряжения на своих входах и если они отличаются (если есть ошибка), то напряжение на выходе ОУ меняется таким образом, чтобы разность напряжений на его входах стала равна нулю. Другими словами он стремится скомпенсировать ошибку. Отсюда и название стабилизатора — компенсационный.

Далее, у нас осталось ещё одно уравнение. С учётом того, что мы сделали с первым уравнением, второе уравнение будет выглядеть так:

0=U_ст-U_д (2*)

U_д, как мы помним, — это часть выходного напряжения, снимаемая с делителя на резисторах R₁, R₂. Если рассчитать наш делитель, не забывая про входной ток ОУ, то получим:

и после подстановки этого выражения в уравнение (2*) сможем записать для выходного напряжения следующую формулу (3):

Входной ток операционного усилителя обычно очень мал (микро, нано и даже пикоамперы), поэтому при достаточно большом токе I_д можно считать, что ток в обоих плечах делителя одинаков и равен I_д, самое правое слагаемое формулы (3) при этом можно считать равным нулю, а саму формулу (3) переписать в следующем виде:

U_вых=U_ст(R₁+R₂)/R₂ (3*)

При расчёте резисторов R₁, R₂ необходимо помнить о том, что формула (3*) справедлива только в том случае, когда ток через резисторы делителя много больше входного тока операционного усилителя. Оценить величину I_д можно по формулам:

I_д=U_ст/R₂ или I_д=U_вых/(R₁+R₂).

Теперь давайте оценим область нормальной работы нашего стабилизатора, рассчитаем R₀ и подумаем, что будет влиять на стабильность выходного напряжения.

Как видно из последней формулы, существенное влияние на стабильность Uвых может оказывать только стабильность опорного напряжения. Опорное напряжение — это то, с которым мы сравниваем часть выходного напряжения, то есть это напряжение на стабилитроне. Сопротивления резисторов будем считать не зависящими от протекающего через них тока (температурную нестабильность мы не рассматриваем). Зависимость выходного напряжения от падения напряжения на p-n переходе транзистора (которое слабо, но зависит от тока), как в случае с параметрическим стабилизатором на транзисторе, тоже пропадает (помните мы когда ошибку из первой формулы считали — поделили падение на переходе БЭ транзистора на К_оу и посчитали это выражение равным нулю из-за очень большого коэффициента усиления операционника).

Из сказанного выше следует, что главный путь повышения стабильности тут один — увеличивать стабильность источника опорного напряжения. Для этого можно либо сузить диапазон нормальной работы (уменьшить диапазон входного напряжения схемы, что приведёт к меньшему изменению тока через стабилитрон), либо взять вместо стабилитрона интегральный стабилизатор. Кроме этого, можно вспомнить про наши упрощения, тогда вырисовываются ещё несколько путей: взять операционник с бОльшим коэффициентом усиления и меньшим входным током (это даст возможность ещё и резисторы делителя побольше номиналом взять, — КПД повысится).

Ну ладно, вернёмся к области нормальной работы и расчёту R₀. Для нормальной работы схемы ток стабилитрона должен быть в пределах от I_{ст min} до I_{ст max}. Минимальный ток стабилитрона будет при минимальном входном напряжении, то есть:

U_{вх min}=I_R*R₀+U_ст, где I_R=I_{ст min}+I_вх

Здесь аналогично, — если ток стабилитрона много больше входного тока операционного усилителя, то можно считать I_R=I_{ст min}. Тогда наша формула запишется в виде U_{вх min}=I_{ст min}*R₀+U_ст (4) и из неё можно выразить R₀:

R₀=(U_{вх min}-U_ст)/I_{ст min}

Исходя из того, что максимальный ток через стабилитрон будет течь при максимальном входном напряжении запишем ещё одну формулу: U_{вх max}=I_{ст max}*R₀+U_ст (5) и объединив её с формулой (4) найдём область нормальной работы:

Ну и, как я уже говорил, если получившийся диапазон входного напряжения шире, чем вам нужно, — можно его сузить, при этом возрастёт стабильность выходного напряжения (за счёт повышения стабильности опорного напряжения).

Стабилизатор напряжения (стр. 1 из 3)

Содержание

Введение	4
1. Обзор литературы по теме	5
2. Выбор описание электрической схемы устройства	14
3. Расчёт элементов схемы	16
4. Методика испытания устройства	19
Заключение	20
Список литературы	21
Приложения. Комплект документов на устройство (эскизный проект)

ВВЕДЕНИЕ

В промышленной сети напряжение не постоянно в течение суток: в зависимости от потребления энергии промышленными предприятиями, электрическим транспортом и расхода в наших квартирах напряжение в сети то возрастает, то убывает. Следо­вательно, при питании аппаратуры от этой сети будет изменяться напряжение и на обмотках трансформатора, а значит, и на вы­ходах выпрямителя и фильтра. Если колебания напряжения сети составляют ±10%, то в таких же пределах изменяется и величина выпрямленного напряжения. При изменении питающего напря­жения нарушается режим работы электронных приборов (тран­зисторов, электронных ламп), что приводит к ухудшению пара­метров всего устройства. Например, в радиоприемнике при из­менении режима работы транзисторов могут возникнуть сильные искажения звука, хрипы, гудение. Такие же явления наблюдаются в нем при питании от химических источников тока, напряжение которых по мере разрядки уменьшается. Чтобы этого не проис­ходило, напряжение питания электронных устройств часто ста­билизируют. Здесь возможны два способа: стабилизация пере­менного напряжения на входе силового трансформатора или ста­билизация выпрямленного напряжения. В первом случае приме­няют специальные феррорезонансные стабилизаторы. Их недос­татками являются большие габариты и вес. Чаще прибегают к стабилизации выпрямленного напряжения, осуществляемой с по­мощью электронных стабилизаторов.

1. Обзор литературы по теме

Простейшим стабилизатором напряжения является стабилизатор на крем­ниевом стабилитроне. Для нормальной работы такого стабилизатора необходи­мо, чтобы ток I_СТ, протекающий через стабилитрон, не был мень­ше, чем I_{СТ. МИН}, и больше, чем I_{СТ.МАКС}. При изме­нении тока, протекающего через стабилитрон в этих пределах, на нем и на подключенной параллельно ему нагрузке R_H напряжение, называемое напряжением стабилизации U_СТ стабилитрона, будет оставаться постоянным. Однако для стабилитронов одного и того же типа это напряжение будет неодинаковым. Поэтому в спра­вочниках приводятся обычно минимальная и максимальная гра­ницы значений напряжения или указывается номинальное нап­ряжение стабилизации U_CT и его допустимый разброс ΔU_CT.

177

— о

R1

/Ь-СТ

Рис. 7.22.

Если напряжение U_ВХ, поступающее на вход стабилизатора (рис. 1.1, а), в процессе работы может изменяться от некоторого наименьшего значения U_BX.МИН до наибольшего U_BX.МАКС, то при неизменном напряжении на стабилитроне все изменения вход­ного напряжения должны гаситься на резисторе R1. Поэтому ре­зистор R1 называют гасящим, или балластным. Чтобы при этом изменения тока, протекающего через стабилитрон, не выходили за пределы, ограниченные значениями I_СТ.МИН и I_{СТ.МАКС} с, нужно правильно рассчитать сопротивление этого резистора.

Отношение относительного изменения напряжения на входе стабилизатора
(ΔU_ВХ/U_ВХ) к относительному изменению напря­жения на его выходе (ΔU_ВыХ/U_ВыХ) называют коэффициентом стабилизации (К_СТ).

Следовательно,

Стабилизатор на кремниевом стабилитроне имеет еще одно свойство. Дело в том, что стабилитрон обладает очень малым соп­ротивлением переменному (пульсирующему) току, называемым дифференциальным сопротивлением — r_д.ст. Чем круче характеристика в области пробоя, тем меньше дифферен­циальное сопротивление стабилитрона. Для большинства мало­мощных стабилитронов
r_д.ст=5…15 Ом. Вместе с резистором R1 дифференциальное сопротивление стабилитрона образует дели­тель (рис. 1.1,б), между плечами которого распределяются как постоянная составляющая выпрямленного напряжения, так и его пульсации. Если амплитуду пульсаций на входе стабилизатора обозначить через U_П.ВХ, а на выходе — через U_П.ВХ, то в соответ­ствии с рис. 1.1, б получим

Так как r_д.ст«R1, то r_д.ст/(R1+ r_д.ст)«1 и оказывается, что U_П.ВЫХ«U_П.ВХ.

Снижение пульсаций в выходном напряжении свидетельству­ет об уменьшении коэффициента пульсаций. Таким образом, простейший стабилизатор помимо стабилизации выходного нап­ряжения осуществляет сглаживание пульсаций в выходном нап­ряжении.

Важным параметром стабилизатора является его выходное сопротивление (R_ВЫХ), которое определяется как отношение изменения выходного напряжения стабилизатора к изменению тока нагрузки (ΔI_H) при неизменном входном напряжении:

Для простейшего стабилизатора R_ВЫХ= r_д.ст.

Рассмотренный стабилизатор напряжения на кремниевом ста­билитроне имеет простое устройство, малое количество деталей и с успехом может применяться тогда, когда ток нагрузки не превышает среднего значения тока, протекающего через стабилитрон и находящегося в пределах между I_{СТ. МИН} и I_{СТ.МАКС}. При использовании стабилитронов типа Д808…Д814 ток нагрузки не должен превышать 20…30 мА. При больших токах нагрузки не­обходимы более мощные стабилитроны. Недостатком простей­шего стабилизатора на кремниевом стабилитроне является потеря части напряжения на ограничительном резисторе R1, что приво­дит к снижению КПД стабилизатора. Кроме того, у этого стаби­лизатора сравнительно небольшой коэффициент стабилизации и значительное выходное сопротивление. Поэтому во всех случаях, когда требуется получить стабилизированное напряжение на наг­рузке при большом токе, протекающем через нее, применяют транзисторные стабилизаторы напряжения. В качестве такового без существенного увеличения числа элементов и усложнения схемы используют транзисторный фильтр со своеобразной сле­дящей системой, которая в зависимости от изменения напряже­ния на входе фильтра или на его выходе за счет изменения тока нагрузки изменяет сопротивление транзистора таким образом, что напряжение на выходе этого фильтра — стабилизатора оста­ется неизменным.

Схема транзисторного стабилизатора напряжения изображе­на на рис. 1.2, а. В нее входит рассмотренный уже стабилизатор на кремниевом стабилитроне VD с ограничительным резистором R1. Нагрузкой стабилизатора служит базовая цепь транзистора VT, в эммитерную цепь которого включена основная нагрузка Rн.

Эмиттерный и коллекторный токи транзистора в десятки раз превышают ток базы, причем Iэ«Iк. Поэтому при токах базы, равных единицам миллиампер, в коллекторной и эмиттерной це­пях протекают токи, измеряемые десятками и сотнями миллиам­пер (мА).

Рассмотрим работу транзисторного стабилизатора. Из рис. 1.2, а видно, что напряжение на нагрузке (U_H) отличается от напряжения на стабилитроне (U_СТ) на напряжение, падающее на эмиттерном переходе U_ЭБ транзистора VT2, т. е.
U_H=U_CT-U_ЭБ. Если напряжение на входе стабилизатора увеличится, оно сразу передастся и на его выход, что приведет к увеличению тока, протекающего через нагрузку I_H, и напряжения U_H. Поскольку напряжение на стабилитроне практически не изменяется, воз­растание напряжения на нагрузке вызовет уменьшение напря­жения U_ЭБ, тока базы транзистора VT и увеличение сопротивле­ния перехода коллектор—эмиттер. Вследствие увеличения соп­ротивления перехода коллектор—эмиттер на этом переходе будет большее падение напряжения, что повлечет за собой уменьшение напряжения на нагрузке. При уменьшении входного напряжения, наоборот, напряжение U_ЭБ повысится, что повлечет за собой уве­личение тока базы, уменьшение сопротивления перехода коллек­тор—эмиттер и напряжения на этом переходе.

Таким образом, в рассматриваемом стабилизаторе напряже­ния транзистор VT совместно с сопротивлением нагрузки R_H об­разует делитель входного напряжения, причем сопротивление транзистора изменяется так, что компенсируются всякие изме­нения входного напряжения. Такой стабилизатор называют ком­пенсационным, а транзистор VT с изменяющимся сопротивлени­ем коллекторного перехода — регулирующим.

Выходное сопротивление этого стабилизатора составляет несколько ом, а коэффициент стабилизации примерно такой же, как у простейшего стабили­затора, выполненного на резис­торе R1 и стабилитроне VD. Но так как ток нагрузки через огра­ничительный резистор не про­текает, а сопротивление пос­тоянному току перехода коллек­тор — эмиттер транзистора VT мало, стабилизатор напряжения на транзисторе обладает более высоким КПД по сравнению со стабилизатором на кремниевом стабилитроне. Если вместо VT использовать составной транзис­тор, состоящий из маломощного транзистора VT1 и транзистора большой мощности VT2 (рис. 1.2, б), то можно осуществить эф­фективную стабилизацию напряжения при токах, протекающих через нагрузку, измеряемых амперами.

При таком включении VT1 и VT2 в качестве тока базы мощного транзистора VT2 используется ток эмиттера маломощного (или сред­ней мощности) транзистора VT1, а током нагрузки стабилитрона VD является ток базы VT1, который в десятки раз меньше тока базы VT2.

Важной особенностью транзисторных стабилизаторов напряже­ния является еще следующее. Напряжение на нагрузке U_H отличает­ся от напряжения стабилизации кремниевого стабилитрона U_CT на напряжение, падающее на переходе эмиттер—база U_ЭБ транзистора VT (рис. 1.2, а), т. е. U_H=U_CT-U_ЭБ. Для германиевых транзисто­ров напряжение U_ЭБ составляет всего 0,2…0,5 В, а для кремниевых — не более 1 В. Поэтому если вместо стабилитрона VD взять стабилит­рон с другим напряжением стабилизации, то изменится и напряже­ние на нагрузке. Это позволяет создавать регулируемые стабилиза­торы напряжения. Одна из схем такого стабилизатора дана на рис. 1.2, в. В ней кроме ограничительного резистора R1 использует­ся дополнительный переменный резистор R_УСТ, подключаемый па­раллельно стабилитрону VD. Напряжение на нагрузке U_H вместе с напряжением на переходе эмиттер—база U_ЭБ транзистора VT равно напряжению U_УСТ, снимаемому с переменного резистора R_УСТ, т. е. U_H+U_ЭБ=U_УСT, откуда следует: U_H=U_УСТ-U_ЭБ.

Микросхема

, импульсная, интегральная и простая

Содержание статьи:

• Принцип работы стабилизаторов
• Особенности расчета характеристик
• Схема компенсационного стабилизатора
• Схема параметрического стабилизатора
• Специфичность импульса
• Стабилизаторы стружки
• Особенности приборов с тремя выводами
• Алгоритм самостоятельной сборки устройства
• Схема подключения стабилизатора

Стабилизаторы напряжения предотвращают повреждение оборудования и бытовой техники от колебаний нагрузки. Устройство совместимо с однофазными и трехфазными сетями, подходит для квартир и частных домов. Схема стабилизатора напряжения может понадобиться при самостоятельном подключении устройства или установке блока питания.

Принцип работы стабилизаторов

Различные типы стабилизаторов напряжения

Принцип работы зависит от типа оборудования. Чтобы выделить общие моменты, желательно рассмотреть дизайн. Устройство состоит из следующих элементов:

• Система управления. Он позволяет отслеживать выходное напряжение, доводя его до стабильного показателя 220 В. Оборудование работает с погрешностью 10-15%.
• Автоматический трансформатор. Доступен в модификациях реле, симистор, сервопривод. Увеличивает или уменьшает номинальное напряжение.
• Инвертор. Механизм генератора, трансформатор и транзисторы комплектуются инверторными моделями. Элементы через первичную обмотку могут пропускать или отключать ток, формируя на выходе напряжение.
• Защитный блок, резервный источник питания. Доступно для моделей на 220 вольт.

Функция байпаса или транзита позволяет стабилизаторам подавать напряжение на выход до тех пор, пока ограничение не будет подавлено.

Принцип работы моделей реле

Релейное устройство регулирует напряжение, замыкая контакты реле. Управление параметрами осуществляется с помощью микросхемы, элементы которой сравнивают напряжение сети с опорным напряжением. При несовпадении показателей микросхемы регулятора напряжения получают сигналы на понижение или повышение обмотки.

При невысокой стоимости и компактности релейное оборудование медленно реагирует на скачки напряжения, может кратковременно отключаться, не выдерживает перегрузок.

Точность приборов 5-10%.

Как работают сервоприводы

Основными компонентами сервопривода являются серводвигатель и автоматический трансформатор. При отклонении напряжения от нормы подается сигнал на переключение трансформатора с контроллера на двигатель. Сравнение показателей опорного и входного напряжения осуществляется платой управления.

Сервостабилизаторы могут регулировать нагрузку трехфазной и однофазной сети. Отличаются долговечностью, надежностью, хорошим функционированием при перегрузках.

Точность приборов составляет 1%.

Принцип работы инверторных устройств

Стабилизатор инвертора регулирует напряжение по системе двойного преобразования:

1. Переменный ток на входе выравнивается, пропускается через емкостной фильтр пульсаций.
2. Выпрямленный ток подается на инвертор, преобразуется в переменный ток и подается на нагрузку.

Выходное напряжение остается стабильным.

Устройства с инверторами отличаются быстротой реакции, КПД от 90%, бесперебойной и бесшумной работой в диапазоне 115-300 вольт.

Диапазон регулирования аппарата уменьшается при увеличении нагрузки.

Особенности расчета характеристик

Для установки параметрического аппарата необходимо рассчитать мощность, входное напряжение, базовый ток транзисторов. Например, максимальное выходное напряжение 14 В, минимальное выходное 1,5 В, максимальный ток 1 А. Зная параметры, производим расчет:

1. Входное напряжение. Использована формула Uвх = Uвых + 3 . Цифра – коэффициент падения напряжения на участке перехода от коллектора к эмиттеру.
2. Максимальная мощность, рассеиваемая транзистором. Для выбора в пользу большего значения необходима ссылка. Используются следующие формулы: Pmax = 1,3 (Uвх-Uвых) Imax = 1,3 (17-14) = 3,9 Вт; Pmax = 1,3 (Uвход-Uвых1) Imax = 1,3 (17-1,5) = 20,15 Вт.
3. Текущая база транзистора. Расчеты производятся по формуле: Ib max = Imax / h31E мин. Последний показатель равен 25, поэтому 1/25 = 0,04 А.
4. Параметры балластного тиристора. Применяется формула Rб = (Uвх-Uст) / (Iб макс + Iст мин) = (17-14) / (0,00133 + 0,005) = 474 Ом. Iст мин — ток стабилизации; Усть — стабилизация напряжения, которую производит стабилитрон.

Рисунки и расчеты приведены для резисторов сопротивлением 1 Ом.

Схема для компенсационного стабилизатора

Схемы компенсации объясняют соединения обратной связи. Сами устройства имеют точное выходное напряжение без привязки к току нагрузки.

Последовательная цепь

Регулятор напряжения серии компенсационный

По обозначению из справочника можно определить:

• блок регулирования — П;
• источник эталонного номинального напряжения — А;
• сравниваемых показателей — ЭС;
• усилитель постоянного тока — W.

Для расчета выходного напряжения необходимо знать особенности устройства. Один транзистор будет регулировать, а второй стабилизировать. Стабилитрон является опорным источником. Разность мощностей — напряжение на участке между эмиттером и базой.

При подаче коллекторного тока на резистор напряжение падает, оно имеет противоположную полярность для эмиттерного узла. В результате токи коллектора и эмиттера падают. Чтобы регулировка была плавной, для стропы стабилизатора используется делитель. Ступенчатое регулирование достигается за счет стабилизации напряжения стабилитрона.

Параллельное соединение

Компенсация параллельного напряжения

Если напряжение отклоняется от номинального значения, возникает импульс рассогласования. Это разница между индикаторами выхода и поддержки. Поскольку блок регулировки расположен параллельно нагрузке, он усиливает сигнал. Происходит изменение тока на элементе-регуляторе, падение напряжения на резисторе и сохранение постоянного значения на выходе.

Схема параметрического стабилизатора

Схема, поясняющая процесс стабилизации опорного напряжения, будет базовой для параметрических моделей. Делитель напряжения устройства представляет собой балластный резистор и стабилитрон с параллельным сопротивлением нагрузки. Если номинальное напряжение и токовая нагрузка колеблются, напряжение стабилизируется.

При увеличении этого показателя на входе увеличивается ток, проходящий через стабилитрон и резистор. Благодаря вольтамперным индикаторам номинал стабилитрона почти не меняется, как и напряжение сопротивления нагрузки. Все вибрации относятся только к резистору.

Специфичность импульса

Простой импульсный регулятор напряжения

Импульсный аппарат характеризуется высоким КПД даже в широком диапазоне напряжений. Схема устройства включает в себя ключ, накопитель энергии и схему управления. Элемент управления подключен в импульсном режиме. Принцип работы устройства:

1. Напряжение положительной обратной связи поступает со второго коллектора через второй конденсатор на базу.
2. Коллектор №2 открывается после насыщения током с резистора №2.
3. При переходе от коллектора к эмиттеру насыщение меньше и он остается открытым.
4. Усилитель подключен к коллектору №3 через стабилитрон №2.
5. Основание соединено с разделителем.
6. Первый стабилитрон управляет открытием/закрытием второго коллектора по сигналу с третьего.

При открытии второго стабилитрона в дросселе накапливается энергия, поступающая в замыкающее поле на нагрузку.

Чип-стабилизаторы

Линейный делитель характеризуется подачей на вход нестабильного напряжения и снятием с плеча стабильного делителя. Выравнивание осуществляется делительным рычагом, который поддерживает постоянное сопротивление. Устройства отличаются простотой конструкции, отсутствием помех в работе. Чипы соединяются последовательно или параллельно.

Стабилизаторы серии

Стабилизатор серии Biopolar Transistor

Серийные устройства характеризуются включением регулировочного элемента параллельно нагрузке. Есть две модификации:

• С биполярным транзистором. У него нет авторегулируемой схемы; стабильность напряжения зависит от значения тока и температурных показателей. В качестве усилителя тока используется эмиттерный повторитель или транзистор составного типа.
• С петлей автоматической регулировки. Компенсационное устройство работает по принципу выравнивания выходного и опорного значений. Часть выходного напряжения снимается с резистивного делителя, а затем сравнивается с помощью стабилитрона. Контур управления представляет собой контур обратной связи со сдвигом фазы на 180 градусов. Ток стабилизируется резистором или источником питания.

Стабилизаторы самой популярной серии интегральные.

Особенности параллельного стабилизатора

Простой мощный параллельный транзисторный стабилизатор

Параллельное устройство характеризуется включением регулировочного элемента параллельно приложенной нагрузке. Стабилитрон используется полупроводникового или газоразрядного типа. Схема востребована для регулирования сложных устройств.

Уменьшение нестабильного показателя входного напряжения осуществляется с помощью резистора. Допускается использование двухполюсной машины с высоким дифференциальным сопротивлением на отдельном участке.

Особенности устройств с тремя выводами

Стабилизаторы переменного напряжения имеют небольшие размеры, выпускаются в пластиковом или металлическом корпусе. Они оснащены каналами ввода, заземления и вывода. Конденсаторы устройства герметизированы с обеих сторон для уменьшения пульсаций.

Выходное напряжение около 5 В, входное около 10 В, мощность рассеивания 15 Вт.

Трехконтактные модификации позволяют получить нестандартное напряжение, необходимое для питания макетных моделей, маломощных аккумуляторов, при ремонте или модернизации оборудования.

Алгоритм самостоятельной сборки устройства

При самостоятельном изготовлении целесообразно использовать симисторную схему — эффективное устройство. Он выравнивает номинальный ток, подаваемый при напряжении от 130 до 270 В. Устройство может быть выполнено на основе печатной платы из фольгированного текстолита. Сборка устройства следующая:

1. Подготовка магнитопровода и нескольких кабелей.
2. Создание обмотки из провода диаметром 0,064 мм — нужен 8669повороты.
3. Оставшиеся жилы диаметром 0,185 мм нужны для остальных обмоток. Количество витков каждого 522.
4. Последовательное подключение трансформатора 12 В
5. Организация 7 филиалов. Первые 3 изготовлены из проволоки диаметром 3 мм, остальные — из шин сечением 18 мм2. Так самодельный прибор не будет нагреваться.
6. Установка микросхемы контроллера на платиновый радиатор.
7. Установка симисторов и светодиодов.

Для устройства понадобится прочный кейс, прикрепленный к жесткой раме. Самый простой вариант – полимерные или алюминиевые пластины.

Схема подключения стабилизатора

Схема подключения стабилизатора напряжения

Ввод стабилизатора в частный дом осуществляется с помощью трехжильного кабеля ВВГнг, трехпозиционного переключателя и провода ПУГБ. Установка производится на счетчик, в отдельный или распределительный щит:

1. Откройте контакты, подняв переднюю крышку.
2. Проведите кабель к выходу и входу. Затяните входную фазу на клемме Lin, нулевой (синий) проводник на клемме Nin, а массу на винтовой клемме с соответствующим обозначением.
3. Если заземления нет, ввернуть эту жилу под винт на корпусе устройства.
4. Возврат стабилизированного напряжения на общий экран. Фаза подается на выход Lout, ноль на Nout, земля на землю на вход.
5. Проверка цепи в режиме холостого хода.

Для теста отключаются все автоматы, кроме вводного и направленного на стабилизатор.

Стабилизатор подключаемый между сетью и нагрузкой подойдет для частного или загородного дома, квартиры, производства. Устройство защищает оборудование от выхода из строя, исключает влияние на питающую сеть перегрузок и коротких замыканий.

Стабилизатор напряжения переменного тока — Инженерные проекты

14 июля 2017 г. 14 мая 2022 г. Инженерные проекты

Проект «Схема автоматического отключения при повышенном и пониженном напряжении» предназначен для защиты электрических и электронных устройств от повышенного и пониженного напряжения, что обеспечивает долгий срок службы этого устройства. Здесь представлена ​​«Схема автоматического отключения при повышенном и пониженном напряжении», которая служит нескольким целям безопасности; защита от пониженного напряжения, защита от перенапряжения, автоматический сброс, автоматическое отключение и регулирование. Описание схемы цепи автоматического отключения при повышенном и пониженном напряжении Принципиальная схема «цепи автоматического отключения при повышенном и пониженном напряжении» показана на рисунке 1. Вся…

Подробнее

555 Проекты таймера, стабилизатор напряжения переменного тока, проекты электроники, блок питания 1 Комментарий

5 июня 2017 г. 12 сентября 2018 г. Инженерные проекты

Опубликовано много схем об устройстве автоотсечки в ручных стабилизаторах. В этих схемах обычно используются транзисторы со стабилитронами в качестве единственного чувствительного элемента. Однако эти схемы имеют два основных недостатка. Ложные срабатывания транзистора Колебания стабилитрона Описание схемы автоотключения ручных стабилизаторов Описанная здесь схема автоотключения ручных стабилизаторов преодолевает недостатки ложного срабатывания транзистора и флуктуаций стабилитрона. В нем используется самый универсальный операционный усилитель IC741 с триггером Шмитта. Опорное напряжение задается комбинацией 4,6 В,…

Подробнее

Стабилизатор напряжения переменного тока, Электронные проекты, Проекты на основе IC 741 Оставить комментарий

25 марта 2017 г. 14 мая 2022 г. Инженерные проекты

Схема стабилизатора напряжения переменного тока

с использованием микросхемы 556. Различные типы схем стабилизатора напряжения переменного тока уже были размещены на сайте bestengineeringprojects.com, например, универсальный автоматический блок отключения. Цепь автоматического стабилизатора напряжения. Схема защиты от перенапряжения. производительность стабилизатора напряжения переменного тока с использованием двойного таймера IC 556 IC. В схеме используется большинство функций двойного таймера IC 556, а именно: четыре компаратора уровней напряжения, два сильноточных выхода источника/приемника, два разрядных транзистора и возможность обеспечения гистерезиса с помощью…

Подробнее

555 Проекты таймера, Стабилизатор напряжения переменного тока, Проекты электроники, блок питания Оставить комментарий

21 февраля 2015 г. 9 мая 2022 г. Инженерные проекты

Размещенный здесь проект называется схемой автоматического стабилизатора напряжения, которая эффективно решает почти все проблемы, встречающиеся в обычно доступном стабилизаторе. С помощью схемы автоматического стабилизатора напряжения мы можем поддерживать постоянное напряжение на уровне 230 В, когда напряжение автоматически снижается до 170 В и достигает 250 В. Стратегия работы схемы автоматического стабилизатора напряжения Стратегия работы схемы очень проста, эта схема включает одно реле за раз от 170 В переменного тока и выше, а все реле включаются при напряжении 230 В переменного тока…

Подробнее

Стабилизатор напряжения переменного тока, электронные проекты, блок питания 7 комментариев

19 февраля 2015 г. 9 мая 2022 г. Инженерные проекты

Для облегчения человеческих усилий было создано множество устройств. И в то же время многочисленные защитные схемы предназначены для обеспечения длительного срока службы этих устройств. Мы видели эти схемы, утверждающие, что они защищают такие приборы, как холодильники и кондиционеры, от колебаний напряжения и отключения электроэнергии. Здесь представлена ​​схема защиты от перенапряжения, обеспечивающая многоцелевую безопасность; защита от пониженного напряжения, задержка включения и регулирование. Описание схемы защиты от перенапряжения Не беспокойтесь о схеме защиты от перенапряжения, хотя она выглядит сложной, схема состоит из знакомых нам строительных блоков…

Подробнее

Стабилизатор напряжения переменного тока, Электроника, блок питания 1 Комментарий

29 июня 2013 г. 9 мая 2022 г. Инженерные проекты

Универсальное устройство автоматического отключения необходимо для всего сетевого оборудования и стабилизаторов напряжения (автоматических и ручных), чтобы отключать их, когда напряжение превышает или падает ниже определенного безопасного уровня. Функция отключения, доступная в большинстве коммерческих стабилизаторов, настолько резкая, что они отключаются в тот момент, когда напряжение выходит за пределы заданного окна (обычно от 180 до 250 В), и включаются сразу после того, как напряжение попадает в калиброванный диапазон. Знакомство с универсальным автоматическим отключающим устройством Перебои в подаче электроэнергии иногда случаются довольно часто…

Подробнее

Стабилизатор напряжения переменного тока, проекты электроники, источник питания 4 Комментарии

Проектирование и конструкция автоматического стабилизатора напряжения

Проектирование и конструкция автоматического стабилизатора напряжения

Аннотация

Этот проект называется проект. Заль. Проект. Заль. Проект. Заль. Проект. Заль. Проект. Заль. Проект. Заль. Проект. Название. создание автоматического стабилизатора напряжения переменного тока. Он предназначен для удовлетворения требований безопасности, стабильности и точности переменного напряжения в промышленности и дома. Стабилизаторы напряжения полезны в таких устройствах, как блоки питания компьютеров, генераторы переменного тока и генераторные установки центральных электростанций, регуляторы напряжения контролируют выходную мощность установки. В системе распределения электроэнергии регуляторы напряжения могут быть установлены на подстанции или вдоль распределительных линий, чтобы все потребители получали стабильное напряжение независимо от того, сколько энергии потребляется из линии. Автоматический стабилизатор напряжения переменного тока предназначен для автоматического поддержания постоянного уровня напряжения переменного тока. Стабилизатор напряжения переменного тока может быть простой конструкцией с прямой связью или может включать контуры управления с отрицательной обратной связью. В нем используется электромеханический механизм и другие электронные компоненты. В зависимости от конструкции он может использоваться для регулирования одного или нескольких напряжений переменного тока.
Этот проект предназначен для стабилизации входного переменного напряжения 160-250 В для автоматического получения выходного переменного напряжения 240 В при частоте 50 Гц. Автоматическая функция может быть достигнута с помощью электронных устройств, таких как компаратор напряжения IC, электромагнитное устройство (реле), автотрансформатор и другие электронные устройства. В этом проекте автоматический стабилизатор переменного напряжения был разработан для управления и стабилизации входного переменного напряжения 160-250 В для получения выходного напряжения 240 В при частоте 50 Гц.

СОДЕРЖАНИЕ

ТИТУЛЬНАЯ СТРАНИЦА

СТР.

ПРЕДПОСЫЛКИ ПРОЕКТА

ЦЕЛЬ/ЗАДАЧА ПРОЕКТА

ЗНАЧЕНИЕ ПРОЕКТА

ЗАЯВКА ПРОЕКТА

ОГРАНИЧЕНИЕ ПРОЕКТА

ОБЪЕМ ПРОЕКТА

ПРОЕКТНАЯ ОРГАНИЗАЦИЯ

Глава вторая

Обзор литературы
2.0 Обзор литературы
2.1 Исторический фон стабилизатора напряжения
2,2 Обзор стабилизаторов напряжения AC
2.3.

3. 0      МЕТОДИКА СТРОИТЕЛЬСТВА

3.1 Блок-схема системы

3.2. ОСНОВНЫЕ ИСПОЛЬЗУЕМЫЕ КОМПОНЕНТЫ

ГЛАВА ЧЕТВЕРТАЯ

АНАЛИЗ РЕЗУЛЬТАТОВ

4.1     ПРОЦЕДУРА КОНСТРУКЦИИ И ИСПЫТАНИЙ
4.2 Корпус и упаковка
4.3 Сборка раздела
4.4 Тестирование работы системы
4.5 Стоимость производства

Глава пятая

1. Выводы
2. РЕКОМЕНДАЦИЯ

5.3 Ссылки

ГЛАВА 10346


1.0 ВВЕДЕНИЕ
В Нигерии и некоторые другие части мира сегодня. Стоимость электроэнергии для потребителей (в доме и индустриях. напряжение скажем 240 вольт. Но гаджеты электроники и некоторые другие машины с механическим приводом, которые мы используем в наших домах, офисах и на производстве, требуют питания с постоянным или почти постоянным напряжением для их эффективности и во избежание повреждения от напряжения.
Стабилизатор напряжения представляет собой электронную схему управления или устройство, которое способно обеспечивать постоянное или почти постоянное выходное напряжение даже при изменении нагрузки или входном напряжении до 90 вольт, может достигать 240 вольт с помощью стабилизатора на выходном каскаде без любое колебание напряжения.

1.1 ПРЕДПОСЫЛКИ ПРОЕКТА

Существует множество основных различных типов стабилизаторов, некоторые из которых представляют собой электронно-механические переключатели ответвлений, полупроводниковые переключатели ответвлений и т.д. как средство решения электрической «Кризисной» ситуации. Такая кризисная ситуация редко возникает в развитых странах мира, таких как Великобритания, Америка, Германия.

Их система производства, передачи и распределения электроэнергии такова, что исключает колебания напряжения подаваемого напряжения. Теперь, по определению, данному К. Г. Джексоном и Р. Фейнбергом, стабилизатор напряжения — это штучное устройство, включенное в цепь для поддержания постоянного выходного напряжения от плохо генерируемого источника питания. Стабилизатор напряжения, как и любое другое оборудование, представляет собой комбинацию многих электрических компонентов, и, как и любое другое оборудование, представляет собой комбинацию многих электрических, электронных и схемных компонентов с целью заставить сборку выполнять определенную желаемую задачу или функцию.
Поэтому стабилизатор напряжения состоит из двух основных блоков

1. Блок трансформатора
2. Цепь управления

   1.2 ЦЕЛЬ ПРОЕКТА

Целью данной работы является создание устройства, функция которого заключается в поддержании постоянного напряжения и согласовании линии электропередачи с нагрузкой оборудования в самых разных условиях, даже когда входное напряжение, частота или системная нагрузка сильно различаются. АРН должен состоять из полностью медного, многоотводного, тройного экранированного изолирующего трансформатора и содержать независимо управляемые инверсно-параллельные электронные переключатели для каждого из 7 отводов на фазу для обеспечения жесткого регулирования напряжения. Фазный ток должен контролироваться для определения нулевого тока, чтобы инициировать любое требуемое переключение ответвлений. Линейные устройства должны использоваться для синхронизации линии, чтобы предотвратить ошибки фазового сдвига, обычно связанные с простым обнаружением пересечения нулевого тока ТТ.

1.3 ЗНАЧЕНИЕ ПРОЕКТА

Автоматический регулятор напряжения представляет собой регулятор напряжения, предназначенный для механического поддержания постоянного уровня напряжения. Это очень устройство для поддержания постоянного уровня напряжения. Он также может использовать электромеханические компоненты. Его можно использовать в основном для регулирования одного или нескольких постоянного или переменного тока в зависимости от конструкции. Поэтому функции этого оборудования очень широки и могут использоваться в основном для различных целей. Электронные регуляторы напряжения могут использоваться в основном для различных целей. Он имеет различные функции, например, его можно использовать в основном для стабилизации напряжения постоянного тока, которое может использоваться процессором и его основными частями. В генераторных установках центральных электростанций и автомобильных генераторах регуляторы напряжения контролируют выходную мощность установки. В этой распределительной системе он может быть установлен вдоль распределительных линий, чтобы все клиенты распознавали устойчивое напряжение, саморегулирующееся в зависимости от того, сколько энергии потребляется из линии. Есть много функций работы переменного тока в зависимости от конструкции. Это очень хороший вариант для поддержания постоянного уровня напряжения. Автоматический регулятор напряжения — это превосходное изобретение науки, представляющее собой электрическое устройство, предназначенное для выдачи постоянного напряжения на заданном уровне. Очень полезно поддерживать предпочтительное напряжение для генераторов в определенных пределах. Основная его работа зависит от законов электромеханической физики. Он состоит из множества энергичных и невосприимчивых электрических частей, таких как термостаты, адаптеры и диоды. Помимо этого, в Индии есть много надежных автомобильных поставщиков, которые производят много видов оборудования, такого как генератор, регулятор и другие основные детали. Они хорошо известны различными видами функций и различными спецификациями. Они не только производят продукцию более высокого качества, но и обеспечивают некоторые дополнительные преимущества с частями этого оборудования. Генератор автоматического регулятора напряжения является наиболее важной частью для работы отличного усилителя. Его типов много, но они отличаются высокой функциональностью и лучшей производительностью. Они хорошо оснащены самодействующими элементами управления и функциями запуска, что делает их очень простыми и полезными в обращении. Они имеют разные размеры, формы и цвета. Существуют также автоматические регуляторы, которые настолько малы, что их легко разместить на небольшой печатной плате. Они очень просты и портативны в обращении. Иногда они могут покрывать больший объем небольшого дома. Таким образом, существует большое разнообразие автоматических регуляторов напряжения, каждый из которых имеет свои характеристики.

1.4                                      ОБЪЕМ ПРОЕКТА
Проектирование и изготовление автоматического регулятора напряжения – это проект, который мы строим. Мы работаем над этой машиной, потому что у нас есть некоторое представление о том, как эта машина может быть сконструирована, а также о том, как она работает. Мы также делаем это, потому что хотим узнать об этом больше.
Как мы упоминали ранее, это устройство представляет собой защитное устройство, которое защищает наши электрические и электронные приборы от колебаний тока и напряжения. Вот как это работает. Когда эта система подключена к розетке или источнику питания, она будет получать минимальное напряжение 100 В и фильтровать ток и напряжение, тем самым вырабатывая выходное напряжение, подходящее для использования устройствами в ней.
Итак, мы строим или конструируем это устройство, чтобы снизить риск и ущерб от колебаний тока/напряжения, вызванных колебаниями мощности.

1.5                                      ОГРАНИЧЕНИЯ ПРОЕКТА

Конструкция системы должна быть способна работать в диапазоне входных частот от -15% до +10% от номинальной, без отключения защитных устройств или отказа компонентов в АРН. Когда питание генератора или сети восстанавливается, АРН автоматически перезапускается. При включении или перезапуске выходной сигнал АРН не должен превышать указанные пределы регулирования выходного сигнала.
Если входное напряжение или частота превышают запрограммированные минимальные или максимальные уставки в течение программируемого периода времени (заводская установка на 10 секунд), АРН отключается электронным способом. Когда электрические параметры возвращаются в допустимые пределы в течение запрограммированного периода времени (заводская установка на 60 секунд), АРН должен автоматически перезапуститься, чтобы обеспечить кондиционированное питание нагрузки. Если входные параметры находятся в допустимых пределах, но выходное напряжение выходит за допустимые запрограммированные пределы, АРН отключается электронным способом и требует ручного перезапуска.
АРН должен быть способен непрерывно работать при 100 % номинальной нагрузки, 200 % номинальной нагрузки в течение 10 секунд, 500 % номинальной нагрузки в течение 1 секунды и 1000 % номинальной нагрузки в течение 1 цикла. Эффективность работы должна быть не менее 96% при полной нагрузке.
Обмотка трансформатора должна быть сплошной медной с тройным электростатическим экраном и классом К-13 для обработки гармонических токов.
Время отклика: АРН должен реагировать на любое изменение сетевого напряжения в 1/2 цикла при работе с линейными или нелинейными нагрузками с коэффициентом мощности нагрузки 0,60 от единицы. Обнаружение пика синусоиды напряжения не должно допускаться, чтобы избежать неточного переключения ответвлений из-за искажения входного напряжения.
Рабочая частота: АРН должен работать на частоте от +10% до -15% номинальной частоты, 50 Гц или 60 Гц.
Номинальная мощность: это устройство должно быть рассчитано на кВА.
Требования к доступу: АРН должен иметь съемные панели спереди, сзади и по бокам, необходимые для облегчения обслуживания и/или ремонта.
Измерение: Предусмотрен входной измеритель для отображения сетевого напряжения
Вентиляция: Изолирующий трансформатор АРН должен быть спроектирован для конвекционного охлаждения. Если для твердотельных электронных коммутационных устройств требуется охлаждение вентилятором.

1.6                                   ПРИМЕНЕНИЕ СТАБИЛИЗАТОРОВ
Колебания в электричестве – одна из основных проблем, влияющих на их производство. Из-за высокого спроса на электроэнергию для поддержания их работы это приводит к низкому выходному напряжению, которое может повредить оборудование. Поэтому этим компаниям нужны специализированные устройства, которые помогут им защитить свое оборудование от преждевременного износа. Регуляторы напряжения представляют собой электромеханические компоненты, которые контролируют обычные выходы напряжения. Во время пикового потребления электроэнергии внезапный поток энергии может повредить электрические или электронные машины. С другой стороны, при низком выходном напряжении машина может не работать. Стабилизатор напряжения сервопривода обеспечивает безопасную выходную мощность для защиты разнообразного оборудования, включая ультрасовременные музыкальные системы, ЖК-дисплеи медицинского оборудования, домашние кинотеатры, промышленные машины и многое другое. Они разработаны со специальными функциями для защиты оборудования, включая защиту от скачков шума в линии, технологию первичной коммутации, автоматический сброс и защиту от перегрузки. Для сохранения жизни машин эти устройства рекомендуются для любой операции. Они гарантируют, что машины все время работают хорошо, особенно в часы пик. В основном это оборудование используется для контроля колебаний входного напряжения и в то же время для поддержания выходного напряжения с точностью +/-0,5%. Они также помогают снизить MDI и снизить энергопотребление. В Индии существует множество производителей стабилизаторов напряжения сервопривода, которые предлагают широкий ассортимент стабилизаторов. Они обслуживают ряд приложений во многих отраслях, например, в информационных технологиях, обработке данных, химической и текстильной промышленности, кондиционировании воздуха, медицине и т. д. Во время перебоев в электроснабжении генераторы играют очень важную роль в непрерывном снабжении электроэнергией. Это оборудование дает жителям, рабочим и предприятиям уверенность в том, что они могут продолжать выполнять свою работу без перерывов. Эти системы аварийного питания гарантируют, что будут нормальные цепи, и они могут продолжать выполнять любые важные задачи, которые они выполняют. Для предприятий перебои в подаче электроэнергии могут привести к потере продаж и прибыли. С гарантией того, что все будет работать хорошо даже без электричества, резервное электроснабжение обеспечивает полную производительность каждого оборудования в любое время. Поскольку стабилизаторы необходимы для обслуживания каждого электрического или электронного устройства, стабилизатор для генератора гарантирует, что они будут работать с полной производительностью даже в течение длительного времени. Генераторы — это большие инвестиции для любого дома или бизнеса. Поэтому их тоже нужно защищать от скачков напряжения. Регуляторы напряжения генератора специально разработаны для управления выходным напряжением. Обычно выходное напряжение должно находиться в диапазоне от 120 до 240 вольт. Таким образом, эти стабилизаторы генератора обеспечивают оптимальную работу оборудования даже в случае колебаний или перебоев в подаче электроэнергии.

1.7                      ОРГАНИЗАЦИЯ ПРОЕКТНОЙ РАБОТЫ
Различные этапы разработки этого проекта были должным образом сведены в пять глав, чтобы сделать чтение более полным и кратким. В этом тезисе проект организован последовательно следующим образом:
Первая глава этой работы посвящена введению в автоматический стабилизатор напряжения. В этой главе обсуждались предыстория, значение, объективное ограничение и проблема автоматического стабилизатора напряжения.
Вторая глава посвящена обзору литературы по автоматическим стабилизаторам напряжения. В этой главе была рассмотрена вся литература, относящаяся к этой работе.
Третья глава посвящена методологии проектирования. В этой главе обсуждались все методы, используемые при проектировании и строительстве.
Четвертая глава посвящена анализу испытаний. Были проанализированы все тесты, в результате которых была получена точная функциональность.
Пятая глава посвящена выводам, рекомендациям и ссылкам.

СВЯЗАННЫЕ ТЕМЫ

1]. РАЗРАБОТКА И КОНСТРУКЦИЯ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ НА МИКРОКОНТРОЛЛЕРЕ

2]. КОНСТРУКЦИЯ И КОНСТРУКЦИЯ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ

3]. КОНСТРУКЦИЯ И КОНСТРУКЦИЯ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ 500 ВА

4]. ПРОЕКТИРОВАНИЕ И КОНСТРУКЦИЯ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ 3 КВА

5]. ПРОЕКТИРОВАНИЕ, КОНСТРУКЦИЯ И АНАЛИЗ СИСТЕМЫ АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ НАПРЯЖЕНИЯ НА 2 КВА С СЕМИ СЕГМЕНТНЫМ ДИСПЛЕЕМ

6]. ПРОЕКТИРОВАНИЕ И КОНСТРУКЦИЯ ТВЕРДОТЕЛЬНОГО АВТОМАТИЧЕСКОГО РЕГУЛЯТОРА НАПРЯЖЕНИЯ. Преподаватели различных высших учебных заведений. Мы делаем реферат и первую главу видимыми для всех.

Все темы проекта на этом сайте состоят из 5 (пяти) полных глав. Каждый материал проекта включает в себя: Аннотация + Введение + и т. д. + Обзор литературы + методология + и т. д. + Заключение + Рекомендация + Ссылки/Библиография.

до « Скачать » Полный материал по этой конкретной теме выше Нажмите «Здесь»
