Обзор выбора из Топ 10 лучших микроскопов для пайки и ремонта сотовых телефонов и электроники

Дорогие читатели, ниже приводим обзор для выбора микроскопов для пайки и ремонта электроники, смд компонентов, микросхем, ремонта сотовых телефонов.

1 место – микроскоп Arstek 1284T

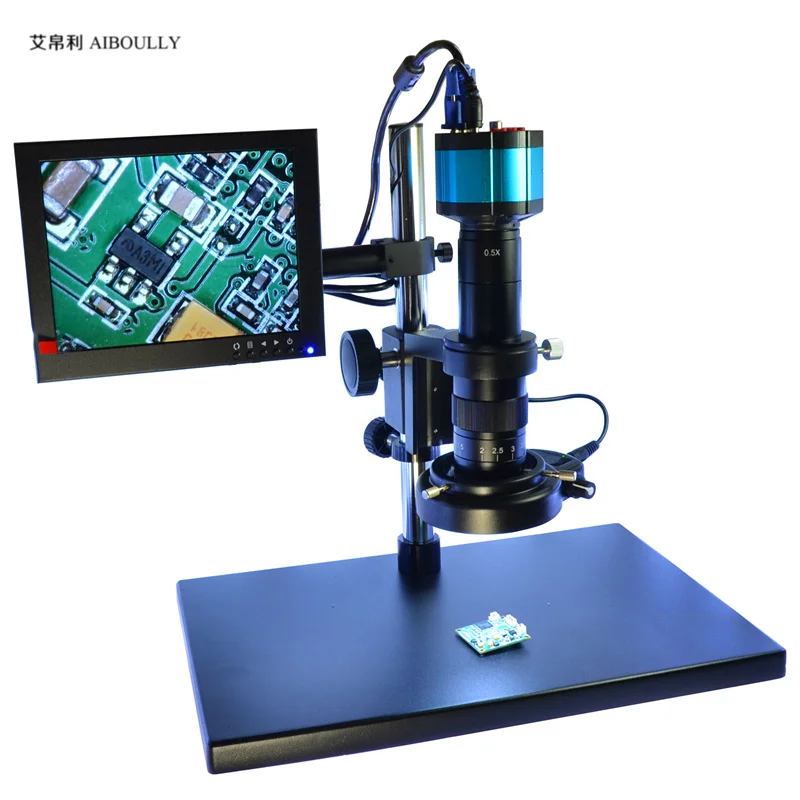

Цифровой профессиональный микроскоп Arstek 1284T с широким выбором функций для разностороннего обзора и применения в различных сферах.

Штатив с большим основанием устойчив и достаточно компактен для размещения на рабочем столе. Массивная штанга сводит вибрации к минимуму. В расширенной комплектации есть горизонтальная штанга с механизмом наклона. Наклон можно регулировать и устанавливать обзор для объемного восприятия. Такая функция удобна для манипуляций, поскольку дает представление не только о положении инструмента по Х Y, но и по Z. Под наклоном удобно проверять качество пайки или изучать целостность изогнутых тонких объектов любой природы.



К микроскопу выпускаются дополнительные линзы для увеличения рабочего расстояния или повышения общего увеличения. Большое рабочее расстояние необходимо для ремонта и монтажа, а большое увеличение для инспекции качества и поиска дефектов. Оптика микроскопа надежно защищена стеклом.

Кольцевой осветитель топового уровня яркости выполнен из множества плотно установленных мелких светодиодов. По сравнению с кольцевыми осветителями из крупных светодиодов у него отсутствует эффект точечных бликов, мешающих при осмотре глянцевых поверхностей. Регулировка яркости плавная и эргономично расположена прямо на корпусе, всегда под рукой.

Ручки фокуса крупные с насечкой для пальцев и продублированы слева и справа. Ручка изменения увеличения находится над кольцевым осветителем и выполнена в виде широкого металлического кольцо с рифлением. Движение ручки мягкое и плавное.

В дополнительной комплектации на микроскоп может устанавливаться двухлучевой самоподдерживающийся светодиодный осветитель. Его свет можно направить концентрированно для создания высокого контраста и большой яркости. Если направить его свет сбоку, будет хорошо виден микрорельеф, царапины, трещины и другие мелкие подробности поверхности. Камера установлена непосредственно на микроскопе, имеет выходы USB, HDMI и microSD. Разрешение снимка до 38 МегаПикселей, задержки в живом видео отсутствуют. Камеру можно дополнить 10”, 11”, 24” или более дюймовым монитором. Опционально доступен функционал изменений длины, радиуса, площади, периметра, угла и др.

Базовый диапазон увеличений на мониторе 10” — 12-84х.

Полный диапазон увеличений от 2,5х до 403х в зависимости от комплектации.

Таким образом, микроскоп Arstek 1284T занят 1 место в нашем рейтинге.

2 место – микроскоп Arstek SZ0745

Профессиональный бинокулярный стереомикроскоп Arstek SZ0745 с выходом на камеру.

Лучший микроскоп по соотношению цены и качества для творчества ремонта с базовым увеличением 7x-45x, в комплекте защитное стекло. Идеально подходит для всей промышленной электроники и образовательной инспекции, анатомии, биологии, выбора семян сельского хозяйства, оценки ювелирных изделий и текстильной инспекции, для геммологов, гравировальных работ, инспекторов печатной платы в полупроводниковой и / или электронной промышленности. По многочисленным отзывам данный микроскоп имеет очень удобную настройку межзрачкового расстояния и фокуса окуляров. Ручка изменения увеличения ZOOM есть и справа, и слева, покрыта силиконовой резиной. Выход на камеру устроен максимально удобно: он работает одновременно с обоими окулярами. По качеству изображения можно отметить высокую контрастность, глубину резкости и четкость на всех увеличениях. У микроскопа невысокая цена, что является крайне ценным преимуществом.

Диапазон увеличений 3,5х-90х при оснащении линзами Барлоу. Разнообразие окуляров: 10х, 15х, 20х, 30х. Рабочее расстояние 100 мм, 165 мм или 30 мм. Плавная смена увеличения. Все эти параметры в совокупности с прекрасным дизайном позволяет нам поставить данный микроскоп на

2 место рейтинга.

3 место – микроскоп Arstek SZ0850

Профессиональный бинокулярный стереомикроскоп с выходом на камеру Arstek SZ0850 с базовым увеличением 8x-50x. Полный диапазон 4х-100х. В этой модели используется оптика повышенной разрешающей способности. Рабочее расстояние микроскопа так же больше, чем у других моделей (115 мм, 220 мм, 45 мм). Встроенное защитное стекло надежно предохранит оптику от пыли и загрязнений.

Большее рабочее расстояние делает данную модель удобной в использовании, если Ваши объекты исследования габаритные или нужны тонкие манипуляции в поле зрения.

Цена данного микроскопа выше, чем у Arstek SZ0745 по соотношению цены и качества мы определяем на

3 месте.



4 место – микроскоп Arstek 40336T

Данная модель цифрового электронного микроскопа Arstek 40336T подойдет для визуального контроля электроники, плат, микросхем, качества пайки, микротрещин, для контроля качества. Отличительной особенностью этого микроскопа является большее увеличение и меньшее рабочее расстояние, чем у модели Arstek 1284T. В связи с этим манипуляции под данным микроскопом несколько ограничен, однако увеличение и качество изображения у него на высоте. В связи с этим этот более дорогой микроскоп будет хорош для применений именно с повышенным увеличением. Увеличение 40х — 336х на мониторе 10″, 96х — 806х на мониторе 24″, без доп. линз.

Рабочее расстояние: 75 — 110 мм, ориентировочно 160 мм с линзой 0,5х.

Камера у этого микроскопа такая же, как и у модели Arstek 1284T.

Все эти параметры позволяют нам поставить данную модель на 4 месте в списке нашего рейтинга.

5 место – микроскоп Arstek 360dg1282T

Этот цифровой микроскоп профессионального уровня Arstek 360dg1282T имеет отличительную особенность: переключаемый механизм бокового/прямого обзора. Такой механизм позволяет помимо стандартного просмотра сверху осуществлять осмотр образца под углом и с вращением на 360 градусов.

Вращение осуществляется рукой. Благодаря этой функции вы можете осмотреть исследуемый образец под углом со всех сторон. В остальном данный микроскоп очень поход на модель Arstek 1284T.

 Отлично подходит для изучения и поиска мелких объектов на сложных поверхностях, внимательного изучения пространственных образцов, например, прикрепления изогнутых проводников, поиска микрочастиц, изучения археологических объектов и реставрации.

Рабочее расстояние 83 мм в режиме бокового обзора, 136 мм в режиме прямого обзора.

Увеличение:

~ 12,6х ~ 82,4х на дисплее 10″,

~ 30,2х ~ 197,8х на дисплее 24″

Камера у этого микроскопа такая же, как и у модели Arstek 1284T. Опционально доступен функционал изменений длины, радиуса, площади, периметра, угла и др.

Совокупность его параметров позволяет отнести микроскоп на 5 место рейтинга.

6 место – микроскоп Arstek Z7 для контроля

Данная модель цифрового электронного микроскопа подойдет для визуального контроля сборки электроники, осмотра плат, микросхем, проверки качества пайки, крепления микросхем, микротрещин, для общего контроля качества.

Поддерживает скоростные измерения онлайн, возможность просматривать образцы, делать фотографии в высоком качестве, так же для непродолжительной пайки время от времени, поскольку рабочее расстояние относительно невелико.

Камера встроена, имеет возможность подключения SD, USB.

Так же можно подключить беспроводную мышь, внешний монитор и персональный компьютер, USB флэшку или жесткий диск, WIFI. Экран c переменным углом наклона очень удобен в использовании.

Эти параметры соответствуют более высокой цене и позволяют нам поставить данную модель на 6 месте в списке нашего рейтинга.

7 место – микроскоп Arstek COX67270

Цифровой микроскоп Arstek COX67270 экстра-большого увеличения. Данная модель может заменить металлографический микроскоп, а обойдётся по цене гораздо дешевле. В нижней части микроскопа установлен материаловедческий объектив, имеющий достаточно большое рабочее расстояние и высокую апертуру. Объективы сменные, меняются путём выкручивания. Есть модификация микроскопа с интегрированной револьверной головкой объективов, тогда можно менять увеличение объективами просто путём поворота. В микроскоп встроен яркий светодиодный источник отраженного света, свет проходит через объектив.

Увеличение ~ 33х ~ 95х / ~ 67х ~ 191х / ~ 134х ~ 382х на дисплее 10″, в зависимости от установленной линзы.

Рабочее расстояние варьируется от 10 до 23 мм в зависимости от комплектации.

Цифровая камера микроскопа имеет выходы HDMI, microSD, USB, может выводить изображение как на монитор, так и на компьютер. Опционально доступны измерения длины, радиуса, площади, периметра, угла и др.

Совокупность его характеристик позволяет отнести микроскоп на 7 место рейтинга.

8 место – микроскоп Arstek T0537LT

Бюджетный цифровой микроскоп Arstek T0537LT с достаточным увеличением для пайки и ремонта, творческих задач, археологии, реставрации, гравировки, и ювелирных работ.  Штатив выполнен в виде держателя, типа «настольная лампа». Такой штатив позволяет очень быстро перемещать, наклонять и фокусировать микроскоп. Удобно демонстрировать изображение на телевизоре или проекторе. Есть 3 вида штативов: из металлический трубок квадратного сечения, из трубок круглого сечения с дисковыми сочленениями и трубок круглого сечения с шаровыми сочленениями.

У микроскопа хороший диапазон увеличений (5х-37х на мониторе 10”) и удобное рабочее расстояние (от 46 мм до 328 мм).

Особенностью оптической конструкции микроскопа является то, что при изменении увеличения меняется и рабочее расстояние. Например, если установить максимальное увеличение, то рабочее расстояние будет минимальным и наоборот. Смена увеличения производится рифлёным кольцом на корпусе микроскопа. Оптика защищена стеклом. Осветитель находится в нижней части микроскопа и состоит из кольца ярких светодиодов с удобной регулировкой яркости прямо на корпусе. Цифровая камера работает быстро, без рывков и запаздываний изображения, картинка очень четкая. Поддерживаются выходы HDMI, microSD, USB. Опционально доступны измерения длины, радиуса, площади, периметра, угла и др.

Прекрасное соотношение цены и качества позволяют нам поставить микроскоп на 8 место.

9 место – микроскоп Arstek T0537

Бюджетный цифровой электронный микроскоп Arstek T0537 отличается от предыдущего Arstek T0537LT только штативом. Крепление микроскопа имеет встроенное фокусировочное устройство, ручка расположена справа, есть возможность повернуть микроскоп на фокусировочном механизме для наблюдения под углом.

По популярности мы размещаем данный микроскоп на 9 месте нашего рейтинга.

10 место – микроскоп Arstek T0227LT



Данный микроскоп Arstek T0227LT отличается от Arstek T0537LT только оптикой и подсветкой. Это более компактная модель с практически таким же диапазоном увеличений, а именно 2х-27х на мониторе 10”, но с большим рабочим расстоянием.

По популярности мы размещаем данный микроскоп на 10 месте нашего рейтинга.

11 место — Arstek T14101LT

Микроскоп Arstek T14101LT не вошел в наш рейтинг, поскольку является специализированным. Однако он может быть полезен, и мы должны о нём рассказать.

У него большое рабочее расстояние и чрезвычайно высокая глубина резкости при небольшом диапазоне увеличений 14х-101х на мониторе 10”. Он будет полезен для фото-видео фиксации габаритных объектов с развитым рельефом, а также манипуляций по сборке, разборке, обучению и многому другому. Его можно отнести к разряду документирующей камеры. На корпусе микроскопа имеется 3 ручки: фокус, диафрагма и увеличение. При изменении увеличения меняется и рабочее расстояние. Глубина резкости до впечатляющих 30 см.

Ознакомиться с ценами и купить можно в разделе: » Микроскопы для пайки и ремонта электроники » каталога товаров.

Микроскопы для пайки, обзоры и отзывы покупателей с характеристиками и ценами

Микроскоп для пайки – прибор, который используется при пайке мелких элементов микросхем, определении трещин и других дефектов в печатных платах, выявлении коротких замыканий и при проведении любых ремонтных работ с мелкими электронными компонентами.

Главное требование к такому классу стереомикроскопов – увеличенное рабочее расстояние, которое составляет примерно 100 мм. Этот параметр важен, так как во время пайки можно повредить паяльником линзы. Для защиты также предусмотрены дополнительные предохранительные элементы.

Чаще всего микроскопы такого типа оснащаются колонными станинами, иногда предусмотрена выносная штанга, способствующая увеличению рабочей области. Насадки могут быть бинокулярными – для наблюдения за процессом работы сразу обеими глазами или тринокулярными – есть дополнительный тубус для установки цифровой камеры.

Изображение в микроскопе для пайки имеет две важные особенности по сравнению с использованием обычных микроскопов:
• объемность, что позволяет увидеть трещины и углубления в исследуемом образце;
• правильная ориентация – изображение прямое, а не перевернутое, как это бывает в биологических микроскопах.

• DIY, или Сделай сам
• Микроскопы

Ещё одна реализация микроскопа Eakins

Я уже ни раз жаловался на возраст и зрение — в молодости занимаясь радиолюбительством (так тогда называлось занятие «ботана» с паяльником и журналом «Радио» в руках) лупой практически не пользовался, а теперь… В прочем в моей молодости поверхностного монтажа практически не было, и наверное, самое мелкое, что надо было увидеть, это номинал резистора 0,125W. А теперь и зрение не то, и деталюшки уж больно мелкие. Потому тема микроскопов для диагностики и пайки была давно актуальна, и если для первого более или менее годился USB «мелкоскоп» за 10-15 USD, то паять под ним было крайне неприятно. И вот, прочитав обзор, я заказал себе такой же набор. Кому интересно чем это закончилось — читаем дальше, впрочем, окончательный вариант — в заглавном фото

читать дальше

Добавить в избранное

Понравилось

+75 +136

• микроскоп для пайки
• Магазины Китая
• CAFAGO. COM
• Микроскопы
• Пункт №18

Цифровой микроскоп G600

На подобные микроскопы уже были обзоры на данном сайте(после прочтения последних, захотелось и себе данное устройсво), боюсь нового ничего не напишу, но напомнить об интересном девайсе не помешает, вдруг кого заинтересует, прошу под кат

читать дальше

Планирую купить +12 Добавить в избранное Обзор понравился

+27 +39

• NoName,
• NoName G600,
• микроскоп для пайки,
• Микроскопы
• Магазины Китая
• BANGGOOD. COM
• Микроскопы
• Сделано руками
• Пункт №18

Микроскоп Mustool G600 и его доработка

Здравствуйте. В своём сегодняшнем обзоре я расскажу о микроскопе Mustool G600. Вас ждёт описание возможностей микроскопа, его вскрытие и доработка, а также сравнение с другим микроскопом. Если вам это интересно, добро пожаловать под кат.

читать дальше

Планирую купить +32 Добавить в избранное Обзор понравился

+47 +77

• Mustool,
• Mustool G600,
• микроскоп для пайки,
• Оптические приборы
• Магазины Китая
• GEARBEST. COM
• Микроскопы

Цифровой микроскоп с монитором

На этот микроскоп здесь уже был обзор (другой обзор) и он ещё тогда меня всерьёз заинтересовал, так как паять мелочёвку со зрением, которое не ахти, очень тяжело и порой вовсе невозможно.
Обзор получился большой, поэтому внимание, трафик!

читать дальше

Планирую купить +36 Добавить в избранное Обзор понравился

+90 +148

• XSC,
• XSC G600,
• микроскоп для пайки,
• Микроскопы
• Магазины Китая
• GEARBEST. COM
• Микроскопы

Микроскоп UM038 с 5 мп камерой и LСD дисплеем

Сто лет назад, а может и больше, когда на уроках биологии другие ученики изучали строение листа, смотрели в микроскоп наглой мухе в глаза, в общем, развивались и рассматривали микромир. Наша только построенная школа, была, по словам директора ещё очень молода и нова, поэтому неукомплектованная. Поэтому рассматривать микромир пришлось только с цветных иллюстраций в учебнике. Поэтому дабы таки сделать лабораторную работу с луковицей для себя, да и ребёнку показывать, как выглядит в увеличенном виде тот или иной предмет, заказал вот такой микроскоп с LСD дисплеем.

Тех, кто тоже не проходил лабораторную работу с луковицей, приглашаю читать далее…


читать дальше

Планирую купить +18 Добавить в избранное Обзор понравился

+58 +93

• NoName,
• NoName UM038,
• микроскоп для пайки,
• Микроскопы
• AliExpress
• Микроскопы
• USB Камеры

Правильный USB микроскоп для пайки или микроскоп с реальным увеличением x1200

Покупая любую продукцию и китайских продавцов нужно быть очень осторожными, так как часто, я бы даже сказал регулярно, в целях продвижения своей продукции продавцы указывают в описаниях своих товаров заведомо завышенные характеристики. Фактически, приходится рыться в горах рекламного мусора, чтобы найти адекватное описание и купить качественный продукт. Но иногда, не часто, случается и противоположная ситуация. Когда представленное описание товара не полное и фактически такое описание скрывает уникальные достоинства продукта. Данный материал откроет одну из таких скрытых жемчужин.

читать дальше

Планирую купить +89 Добавить в избранное Обзор понравился

+63 +122

• микроскоп для пайки
• AliExpress
• Микроскопы
• Сделано руками

2. 0MP HD 3 in 1 Digital Industry Microscope for PCB Lab — Промышленный цифровой микроскоп

Вероятно каждый столкнувшись с пайкой SMD, BGA или просто ремонтом современной электроники задумывется о приобретении микроскопа для своих нужд. Но из-за высокой стоимости подобных устройств в большинстве случаев выбор падает на недорогой вариант usb камеры с оптикой типа «перевернутая вебка». Информации и обзоров для новичка по таким микроскопам можно найти великое множество, однако по более профессиональным устройствам ее практически нет. Попробую это исправить.
Данный обзор про относительно бюджетную промышленную камеру-микроскоп, пригодную как для проверки качества пайки и плат, так и для проведения различных работ (пайки, прозвонки и т.п.). Также любителям DIY я расскажу о том, как можно почти самостоятельно изготовить для этого микроскопа штатив. Всех заинтересовавшихся приглашаю под кат. Ну и краткий вывод — рекомендую!


читать дальше

Планирую купить +62 Добавить в избранное Обзор понравился

+94 +168

• микроскоп для пайки
• 1
• 2
• последняя

7 лучших цифровых паяльных микроскопов для электроники (2023)

Помимо хорошей паяльной станции, для аккуратной и профессиональной пайки требуется много других аксессуаров. Одним из таких аксессуаров является лучший цифровой паяльный микроскоп. Это помогает нам аккуратно паять крошечные или очень близкие компоненты с высокой точностью и максимально возможной чистотой (избегая короткого замыкания двух компонентов).

Простые цифровые паяльные микроскопы являются одной из основных потребностей профессиональной пайки. Особенно, если у вас есть SMD для работы. Прелесть в том, что вы можете проверить и увидеть все детали любой электронной схемы на большом экране.

Теперь выбор лучшего цифрового микроскопа для пайки может впервые привести к путанице. Вы должны иметь некоторое общее представление о том, что искать в хорошем объеме, какие бренды выбрать и, возможно, много других вопросов.

Эй! Я Аббас. Если это краткое введение привлекло ваше внимание, то я уверен, что вам понравится и остальная часть этой статьи.

В оставшейся части статьи я подробно рассказываю о том, как выбрать хороший паяльный микроскоп и предоставляю вам список проверенных моделей от проверенных брендов и многое другое.

Я не совершенен, и эта статья не идеальна. Это просто мои ограниченные знания пытаются помочь вам как-то.

Надеюсь, вам понравится.

Содержание

Лучшие цифровые паяльные микроскопы

По мере того, как мы совершенствуемся в электронике. Вы могли заметить, что размер электронных компонентов уменьшается день ото дня. Что очень приятно.

Но такое уменьшение размеров компонентов усложнило соответствие критериям профессионального уровня пайки. Вы просто не можете пойти туда в лабораторию и сделать такое паяное соединение. Эти соединения должны быть чистыми и аккуратными.

Плата печатной платы

Если соединения не являются чистыми и неаккуратными, это приведет к возникновению шума в цепи, может привести к паразитным потерям или даже привести к тому, что ваша цепь не будет соответствовать нормам CE или FCC.

Я могу продолжать говорить о том, почему важна аккуратная пайка, но это не наша сегодняшняя тема.

Сегодня мы сосредоточимся на том, как мы можем увеличить наши шансы на аккуратную пайку с помощью паяльных микроскопов.

Во-первых, давайте посмотрим, на что обращать внимание при выборе микроскопа для нашей работы по пайке.

Как выбрать лучший цифровой микроскоп для пайки

Знаете, есть много особенностей, на которые можно посмотреть и рассмотреть. Но ниже приведены наиболее важные качества, которые следует учитывать при поиске микроскопа, который вас не подведет.

1. Фокусное увеличение

Мы используем микроскоп для увеличения. Если у прицела нет увеличения фокуса, то зачем его заморачиваться. Так что хороший паяльный микроскоп должен иметь многообещающее увеличение.

Под хорошим увеличением я подразумеваю, что ваш прицел должен иметь увеличение не менее 2,5–20 крат для работы со всеми компонентами поверхностного монтажа. Этот диапазон также подходит для любых работ по ремонту электроники. Ниже этого диапазона, на мой взгляд, вы просто тратите свои ресурсы впустую.

2. Расстояние по вертикали

Это расстояние между печатной платой и нижним концом объектива микроскопа.

Этого расстояния должно быть достаточно, чтобы вы могли легко работать с печатными платами, не теряя фокус увеличения.

3. Рабочая поверхность

Определяется как область, на которой вы будете устанавливать свои печатные платы. Если ваши схемы небольшие, вам не нужна большая рабочая поверхность.

Но если вы работаете со схемой большой площади, вам следует поискать цифровой паяльный микроскоп с большей рабочей поверхностью.

Хорошее освещение

Конечно, если у вас нет хорошей системы освещения, изображения с вашего цифрового микроскопа точно не будут хорошими. Так что будьте очень внимательны к этой функции.

Прелесть цифровых микроскопов в том, что они, как правило, оснащены собственной светодиодной подсветкой. Кроме того, освещение является важной частью работ по ремонту электроники — вы должны иметь возможность видеть, с чем имеете дело.

Хорошая подставка и гибкость

Если подставка вашего прицела шатается или вибрирует, вы гарантированно получите размытые фотографии на экране вашего цифрового паяльного микроскопа.

Поэтому убедитесь, что подставка вашего прицела прочная, прочная и высококачественная, а также она должна быть гибкой, чтобы соответствовать любым вашим требованиям к рабочей поверхности.

Список лучших цифровых паяльных микроскопов

Хорошо!

Выше было несколько вещей, которыми я хотел поделиться, чтобы помочь вам принять мудрое решение. Я помнил об этом и подготовил следующий список лучших цифровых микроскопов для пайки.

Также имейте в виду, что я не буду раз за разом повторять перечисленные выше особенности паяльных микроскопов. Они применяются ко всем нижеперечисленным моделям. Кроме того, я не собираюсь добавлять некоторые причудливые модели, которые вы увидите в Интернете. Послушай, я инженер, и технические термины для меня более романтичны, чем внешний вид.

1. TOMLOV DM401

Наш первый лучший цифровой паяльный микроскоп от Tomlov. TOMLOV — это диверсифицированный бренд, объединяющий исследования и разработки, специализированные микроскопические системы камер и системы анализа изображений.

Его цифровой микроскоп последовательно прошел национальную международную сертификацию системы качества ISO9001, а также CE, FCC, ROHS и другие экспортные квалификации.

Этот бренд производит множество моделей микроскопов, но DM401 действительно подходит для пайки и проверки небольших SMD и других электронных компонентов.

Важные особенности этого прицела:

• Сверхчеткое видео 2K, это наиболее важно, так как с этим разрешением вы сможете увидеть любые мелкие детали
• Увеличение: 1200x
• Камера: 24M разрешение)
• Возможность захвата 24-мегапиксельных ярких цветных неподвижных изображений
• Использует сенсор сверхвысокой четкости
• Цифровой 7-дюймовый IPS-экран, позволяющий наслаждаться яркими и насыщенными цветами
• Уникальность заключается в том, что он имеет полный Угол обзора 178° обеспечивает качественный просмотр, когда вы делитесь экраном с другими
• Он поставляется с дополнительной 6-дюймовой удлинительной трубкой, которая помогает получить более широкий и высокий обзор при фото- и видеосъемке под микроскопом. Кроме того, это увеличивает расстояние по вертикали, поэтому вы можете свободно использовать другие инструменты на печатных платах.

Подводя итог, можно сказать, что TOMLOV DM401 (ссылка на Amazon) — лучший паяльный прицел. Это немного дорого, но это будет долгосрочный инструмент для вашей лаборатории.

Он оснащен портом USB и мини-HDMI, который можно подключить к любому HD-монитору и компьютеру. Подключи и работай, просто подключив устройство к вашему устройству, и ваше зрение автоматически расширится.

2. TOMLOV DM10

Этот паяльный микроскоп (DM10) принадлежит той же марке, что и вышеупомянутая, т. е. Tomlov Brand. Уникальность в том, что DM10 немного дешевле вышеуказанного. И он полностью способен выполнять всю работу SMD.

Важные особенности:

• Критерием выбора микроскопов для работы с электроникой является увеличение, т. е. 50-1300-кратное.
• Камера: 12 Мп
• Дисплей большего размера, чем у предыдущего, обеспечивает потрясающие визуальные впечатления при изучении микроэлектроники без необходимости использования внешнего дисплея
• Увеличить масштаб и сфокусироваться довольно просто, просто поднимите или опустите держатель и поверните ручку
• УФ-фильтр Функция: защищает объектив от дыма, тепла и пыли, не влияя при этом на четкость изображения.

Вкратце, TOMLOV DM10 (ссылка на Amazon) обладает всеми функциями, которые потребуются для любой работы с электроникой. Это зависит от вас, чтобы выбрать его или отказаться от него.

Благодаря оригинальному 12-мегапиксельному датчику камеры CMOS UHD, взаимодействующему с дисплеем премиум-класса, вы можете создавать изображения и видео высокого качества. Это позволяет захватывать изображения в реальном времени и записывать видео практически без задержек.

3. Эликлив ЭДМ9

Следующий микроскоп — ЭДМ9 от марки Эликлив. Уникальность этого прицела в том, что он имеет проводной пульт дистанционного управления, что делает процесс пайки немного удобным.

Важные характеристики:

• Он имеет высокое разрешение 1080P, что удобно для простого и точного наблюдения и пайки.
• 12-мегапиксельная камера с точным фокусом
• Благодаря поворотному (90 градусов) HD-экрану пользователям удобнее анализировать схему под разными углами
• Увеличение 10X-1200X
• Самое приятное то, что есть 8 регулируемых светодиодных прожекторов, обеспечивающих превосходную и оптимальную четкость для фото- или видеосъемки в темных местах.

Вкратце, микроскоп Elikliv EDM9 (ссылка на Amazon) — это не только микроскоп, но и камера, которая может делать снимки и записывать видео. Вы можете сохранить изображения и видео, полученные в процессе наблюдения, на карту Micro для последующего использования.

4. Andonstar AD407

Еще один лучший микроскоп для пайки SMD, AD407, принадлежит очень известному бренду Andonstar. Этот бренд основан в 2013 году и последовательно получил более десяти патентов на новые изобретения, внешний вид и несколько авторских прав на программное обеспечение.

Важные особенности:

• Это 3D-микроскоп HDMI, который дает вам приятный 3D-эффект
• Он имеет 7-дюймовый дисплей, который обеспечивает большее разрешение и меньшую задержку изображений и видео
• 4-мегапиксельный HD-сенсор
• Дисплей и подставка регулируются, чтобы помочь вам увеличить рабочее пространство и принять удобную рабочую позу
• Он поставляется с беспроводным пультом дистанционного управления, а кнопки на мониторе позволяют делать снимки и записывать видео

Вкратце, Andonstar AD407 (ссылка на Amazon) — это очень профессиональный цифровой паяльный микроскоп с высококачественным УФ-фильтром, защищающим объектив от повреждения пылью, жарой и дымом.

5. Цифровой паяльный микроскоп Dcorn DMR02

Dcorn — популярный бренд, производящий различные типы цифровых микроскопов. Модель DMR02 этой марки предназначена для пайки и проверки цепей.

Важные особенности этого удивительного увеличительного устройства для пайки:

• Увеличение 50-1200X, удовлетворяющее всем требованиям к электронным компонентам
• 7-дюймовый ЖК-дисплей высокой четкости с поддержкой 1080P детали крошечных предметов или компонентов
• Помимо 8 встроенных регулируемых светодиодных ламп, этот USB-микроскоп также оснащен 2 регулируемыми боковыми лампами.

Вкратце, Dcorn DMR02 (ссылка на Amazon) не только имеет функцию увеличения, но также может захватывать четкие изображения и записывать видео высокого качества. Вы можете записывать новые открытия в процессе наблюдения в любое время. Фотографии и видео будут сохранены на подключенной карте памяти.

6. Opqpq ODM10

Еще один лучший зум-микроскоп для пайки от известного бренда Opqpq. Модель, которую мы будем изучать от этого бренда, называется OMD10. Он отличается от вышеупомянутой модели большим 8,5-дюймовым HD-дисплеем.

Важные характеристики:

• 8,5-дюймовый ЖК-экран обеспечивает широкое поле обзора и помогает идентифицировать компоненты SMD и точную пайку беспроводной пульт дистанционного управления — незаменимый инструмент для получения стабильной картинки. Причина в том, чтобы избежать тряски, вызванной нажатием кнопки микроскопа.

Вкратце, Opqpq ODM10 (ссылка на Amazon) — очень хороший выбор для среднего бюджета. Он обладает прочностью, а широко утяжеленное металлическое основание может свести к минимуму тряску и удерживать образец в четком фокусе.

7. Elikliv EDM202

Наш последний лучший цифровой паяльный микроскоп от уже упомянутой марки Elikliv. Но эта модель, EDM202, предназначена для работы на более профессиональном уровне по сравнению с вышеперечисленными.

Важные характеристики:

• 10,1-дюймовый (25,65 см) ЖК-дисплей HDMI, это самый большой дисплей по сравнению с вышеупомянутыми осциллографами
• Обеспечивает поле зрения на 42 % больше, чем у 7-дюймового микроскопа
• 10-дюймовая подставка, обеспечивающая большую вертикальную поверхность для работы с электроникой
• Работайте более профессионально и комфортно
• Нет необходимости устанавливать какие-либо удлинительные трубки или поднимите монитор
• Диапазон увеличения от 10X до 1300X
• Увеличение 1300X позволяет четко видеть ремонт электроники
• Большой 16-мегапиксельный CMOS-датчик с подсветкой, который значительно улучшает светочувствительность и контроль шума

Вкратце, Elikliv EDM202 (ссылка на Amazon) очень подходит для профессионального тестирования печатных плат. Поскольку это позволяет вам увеличивать масштаб и видеть невероятные детали вашей печатной платы в диапазоне увеличения от 10X до 1300X. Вы можете делать снимки, записывать видео и сохранять их для последующего использования.

Заключение

Выполняем пайку для прототипирования или ремонта. В обоих случаях для наилучшего выполнения работы необходима качественная паяльная станция.

Но помимо хорошей станции нам нужны и другие аксессуары. Почему? Причина в том, что размеры всех электронных компонентов время от времени уменьшаются. А чтобы справиться с современной пайкой профессионального уровня, нужно иметь инструменты, а не просто приличную паяльную станцию.

Одним из многих необходимых аксессуаров является паяльный микроскоп. Это помогает нам видеть и проверять эти крошечные электронные компоненты.

В этой статье мы рассмотрим некоторые лучшие цифровые паяльные микроскопы, которыми пользовались тысячи профессионалов. Они полюбили их и рекомендуют, так как они надежны и производятся проверенными брендами. Мы также попытались увидеть критерии выбора этих прицелов и пришли к выводу, что при выборе микроскопа для пайки следует обращать внимание на следующее:

• Увеличение
• Длина по вертикали
• Площадь рабочей платы
• Освещение
• Прочная подставка

Вот и все, ребята. Это все, чем я могу с вами поделиться. Надеюсь, вам понравилось.

Спасибо и благодарной жизни.

Другие полезные посты:

• 20 Лучшая паяльная станция [от новичков до профессионалов]
• 11 Лучшие демонтажные станции и пистолет для покупки
• Что такое прототипирование схем и почему это так важно

Выбор микроскопа для пайки для ремонта электроники — Microscopes.com.au

Поскольку электронные компоненты постоянно уменьшаются в размерах, качественный промышленный микроскоп быстро становится необходимостью при ремонте электроники.

Независимо от того, изучаете ли вы печатные платы или припаиваете компоненты для поверхностного монтажа, вам понадобится хороший микроскоп, чтобы наилучшим образом использовать свои таланты.

К счастью, есть микроскоп на любой бюджет. Вот самые важные качества, которые следует учитывать при поиске микроскопа, который вас не подведет.

Увеличение

По мере того, как электронные компоненты становятся меньше, увеличение становится необходимым, если вы хотите видеть, что вы делаете. Однако для большинства работ по ремонту электроники требуется относительно небольшое увеличение.

Для пайки SMD или проверки печатных плат достаточно 2,5–20-кратного увеличения. Этого более чем достаточно, чтобы работать даже с самыми маленькими компонентами SMT и выполнять доработку с мелким шагом.

Несмотря на это, вы могли бы дать себе немного свободы для маневра. Микроскоп с верхним увеличением 45x даст вам возможность присоединить уменьшающую линзу, которая снизит увеличение до рабочего диапазона 2,5-20x, увеличивая при этом рабочее расстояние (что может быть огромным подспорьем).

Рабочее расстояние

Это может показаться очевидным, но важно иметь достаточно вертикального пространства для работы. будет работать в течение длительного периода времени.

Рабочее расстояние — это не только пространство под объективом. Компонент, над которым вы работаете, также должен быть в фокусе. Это означает, что объем функционального пространства, в котором вам приходится работать, зависит от увеличения ваших линз.

Чтобы изменить рабочее расстояние, это обычно делается путем переключения на линзы с большим увеличением или добавления уменьшающей линзы поверх линзы объектива.

0,5-кратная линза Барлоу (уменьшающая)

Рабочая зона

Вам нужен микроскоп с достаточной горизонтальной рабочей зоной для компонентов, с которыми вы хотите работать.

Это может не быть проблемой для небольших электронных устройств, таких как смартфоны, но с материнскими платами или ноутбуками у вас могут возникнуть проблемы. Некоторые микроскопы имеют приподнятую рабочую зону или подставку сразу за рабочей зоной. Если это так, вы не сможете разместить большую электронику на своем рабочем месте.

Подставка для микроскопа с шарнирно-сочлененной рукояткой

Если вы думаете, что столкнетесь с этой проблемой, обратите внимание на микроскопы со штативом со стрелой или микроскопом с шарнирно-сочлененной рукояткой, которые позволяют свободно перемещать микроскоп в любом направлении — они обеспечивают гораздо большую рабочую зону. .

Микроскоп со штативом

Стереомикроскоп против цифрового микроскопа

Существует два основных типа микроскопов, используемых для ремонта электроники – стерео и цифровые.

Очевидная разница в том, что в цифровом микроскопе вы смотрите на экран, а в стереомикроскопе вы смотрите в окуляр.

Используете ли вы экран или окуляр, зависит от личных предпочтений. Некоторые люди предпочитают экран, потому что он позволяет им сидеть в течение длительного времени с лучшей осанкой. Другие чувствуют себя оторванными и предпочитают смотреть прямо на свою работу.

Цифровой микроскоп Dino-Lite с большим рабочим расстоянием

Несмотря на то, что оба типа микроскопов вполне приемлемы, у стереомикроскопов есть одно преимущество для паяльных работ – восприятие глубины.

Dino-Lite с настольной подставкой RK-10A

В них используются два окуляра с отдельными оптическими путями, которые создают трехмерное изображение, позволяющее правильно видеть глубину, в отличие от экрана, на котором изображение плоское.

Восприятие глубины может оказать огромную помощь при размещении компонентов SMD на печатной плате. Это одна из основных причин, по которой в профессиональной среде предпочтение отдается стереомикроскопам.

Также стоит отметить, что более дешевые цифровые микроскопы могут иметь проблемы с задержкой (задержкой изображения). Это раздражающая задержка изображения, которая замедляет вашу работу. Если временной лаг достаточно велик, он может быть пограничным или с ним очень трудно работать.

Освещение

Освещение является важной частью работ по ремонту электроники. Вы должны видеть, с чем имеете дело.

Цифровые микроскопы, как правило, поставляются со своим собственным светодиодным освещением, но для стереомикроскопов вы также можете приобрести светодиодные кольцевые светильники (которые располагаются кольцом вокруг объектива) и внешние светильники, которые, как правило, шарнирные и очень гибкие, но требуют частой регулировки.

Светодиодный кольцевой светильник для микроскопа

Опять же, это личные предпочтения. Некоторые люди предпочитают отсутствие теней, которое дает кольцевой свет, в то время как другие предпочитают внешнее освещение сбоку, которое дает тени и ощущение глубины.

Что еще нужно учитывать

• Могу ли я позволить себе микроскоп? Микроскопы, подходящие для пайки, бывают разных форм, размеров и цен, каждый со своими преимуществами, и варьируются от 400 до многих тысяч долларов. Если вы ищете лучший (но все же доступный) микроскоп для электроники, стоит потратить время на покупку такого, который прослужит вам долгие годы.
• Нужна ли мне камера? Не обязательно, но профессионально полезно для консультаций с коллегами и ведения записей.
• Нужна ли подставка для моего микроскопа? Да, необходима прочная подставка, которая даст вам пространство для работы и предотвратит вибрации. Большинство недорогих устройств поставляются с шаткой подставкой, достаточно неустойчивой, чтобы размыть изображение.
