В выходных каскадах усилителей мощности иногда применяют довольно старый вид активной нагрузки в виде резистивной вольтодобавки [1]. Утверждается, что такая нагрузка дает лучшее качество звука, чем транзисторный генератор тока, несмотря на несколько большие нелинейные искажения.
А в схеме усилителя из [2] автор использовал в качестве нагрузки транзисторный генератор тока, но с динамическим изменением величины тока, пропорционально выходному току. В обоих случаях работа однотактного усилительного каскада приближается к двухтактному, что улучшает линейность за счет снижения нагрузки на основной транзистор. В повторителе с обычным генератором тока при изменении входного напряжения ток основного транзистора поддерживается неизменным за счет пропорционального изменения сопротивления транзистора в генераторе тока.
Но такая стабильность тока наблюдается только в отсутствие нагрузки, т.е. в режиме холостого хода. При нагрузке повторителя часть тока ответвляется в нагрузку, и диапазон изменения тока основного транзистора становится больше, чем у генератора тока. Модуляция генератора тока приводит к противофазному изменению тока, так что основной транзистор обеспечивает ток в нагрузке без увеличения протекающего через него тока.
Таким образом, повышается линейность повторителя, поскольку его работа под нагрузкой приближается к режиму холостого хода.В транзисторном усилителе напряжения, описанном в [3], использованы три однотактных каскада, что ухудшает линейность и увеличивает долю четных гармоник. Для повышения линейности усилителя изменена схема генератора тока в дополнительном повторителе перед усилительным транзистором.
Теперь он выполнен на двух транзисторах VT1 и VT3 (рис.1), что обеспечивает возможность управления током. Для этого в базу VT1 через цепь R11-C4 подведена переменная составляющая сигнала с эмиттера усилительного транзистора VT6.
Из этой же точки замыкается местная ООС через ОУ DA1, поэтому сигнал в ней достаточно точно соответствует входному, и модулирование им генератора тока не должно увеличивать нелинейные искажения.
Генератор тока на двух транзисторах можно представить как инвертирующий усилитель с эквивалентной схемой, показанной на рис.2. Его коэффициент усиления равен,
а ток определяется падением напряжения на R4. В усилителе из [2] коэффициент усиления генератора тока равен единице, что, видимо, связано с тем, что он используется в качестве нагрузки усилительного транзистора.
В предлагаемой же схеме на генератор тока нагружен повторитель VТ2 (рис.1), поэтому слышимые изменения в звуке появлялись только при коэффициенте усиления 5 и более, однако при Кu>10 уже возможны ограничения сигнала на большой громкости. Введение модуляции генератора тока приводит к “очищению” звука, и даже на малом расстоянии от динамика при большой громкости исчезает ощущение его “махровости” и “окрашенности”.
Предлагаемые изменения в усилителе напряжения проще всего сделать, разместив вновь вводимые элементы (выделены пунктиром) на дополнительной плате (рис.3). Подключение и настройка платы аналогичны описанным в [3]. В качестве VT1 желательно подобрать транзистор с коэффициентом передачи тока не менее 400, чтобы не было слишком большим падение напряжения на резисторе R9.
Подвергся модернизации и выходной повторитель, но сделано это несколько по-другому. В генератор тока и повторитель добавлены транзисторы, включенные по схеме Дарлингтона, и резистор R17, разделяющий светодиод HL1 и базу составного транзистора. Таким образом, появилась возможность подключить к базе VT10 модулирующий сигнал.
Съем модулирующего сигнала производится с базы усилительного транзистора VT6 через цепочку R18-C6. Сопротивление резистора R18 зависит от коэффициента передачи тока составного транзистора VT10- VT11 и подбирается минимально возможным, при котором еще отсутствует ограничение сигнала на максимальной громкости.
Дополнительные элементы VT8, VT10, R15, R17, R18 и С6 смонтированы навесным способом со стороны печатных проводников монтажной платы. Ток, потребляемый 2-канальным усилителем напряжения, не превышает 10 мА, поэтому для питания его можно использовать малогабаритный преобразователь напряжения, вырабатывающий необходимые 160 В.
При проверке усилителя я использовал тестовый диск «Аудиохобби» и музыкальные записи различныхный жанров. При прослушивании данный усилитель с оконечным усилителем тока с режимом “А+” отчетливо воспроизводит сигнал с частотой 1 кГц с уровнем -80 дБ с тестового диска, а при воспроизведении двухтонального сигнала слышны только основные частоты 10 и 11 кГц, а тон с разностной частотой 1 кГц практически отсутствует.
Такие же результаты получены и с ламповым SRPP-усилителем из [3], но на музыкальном сигнале транзисторный усилитель точнее воспроизводит тембры инструментов. Для тех, кто захочет повторить данный усилитель “с нуля”, предлагаю полный чертеж печатной платы с учетом описанных в статье доработок (рис.
⚡️Усилитель напряжения на каскаде SRPP
На чтение 6 мин Опубликовано Обновлено
Часто в литературе указывается на то, что основные искажения в УМЗЧ вносятся выходными транзисторами как наименее быстродействующими. Но это утверждение, на мой взгляд, справедливо только для усилителей с глубокой общей отрицательной обратной связью.
В них на выходные транзисторы подается сигнал импульсного характера очень сложной формы, являющийся результатом вычитания неискаженного входного сигнала и сигнала с выхода усилителя со всем “букетом” искажений от усилительных и оконечных каскадов. Использование раздельного усиления сигналов по напряжению и по току без общей ООС показывает, что основные искажения возникают в усилителе напряжения.
Оконечный усилитель тока, работающий в режиме повторителя, генерирует, в основном, переключательные искажения, уровень которых даже в режиме класса “В” обычно не превышает 0,1% и эффективно устраняется переводом в режим класса “А” или “А+”.
В этом случае на оконечный усилитель тока приходит сигнал, близкий к синусоидальному, хотя и искаженный усилителем напряжения.
Сюда добавляются гармоники этого сигнала, которые по форме также являются синусоидальными, и с ними легко справляются даже медленные выходные транзисторы. Поэтому основная задача получить усиленный по напряжению сигнал с минимальными искажениями.
- транзисторный с неглубокой общей ООС [1, рис.5];
- ламповый резистивный каскад с катодным повторителем на выходе [2. рис.1];
- трансформаторный усилитель [3];
- классический ламповый SRPP- каскад с автосмещением на лампе 6Н23П (4].
Все варианты усилителей напряжения подключались к мощному усилителю тока, работающему в режиме класса “А” [3]. Такой оконечный каскад позволяет очень четко определить разницу в звучании всех тестируемых усилителей, а также изменения в звуке при регулировке режимов.
Что касается переключательных искажений, то с описываемыми усилителями напряжения при переводе оконечного усилителя тока в режим класса “В” (на выход подключен только усилитель следящего питания) в одном из каналов, Очень трудно определялась разница в качестве звука.
В итоге, я пришел к двум схемам, которые и предлагаю на суд читателей. Одна рассчитана на “лампадников”, предпочитающих “сочный”, “насыщенный” звук, а другая — для любителей “чистого и прозрачного”.

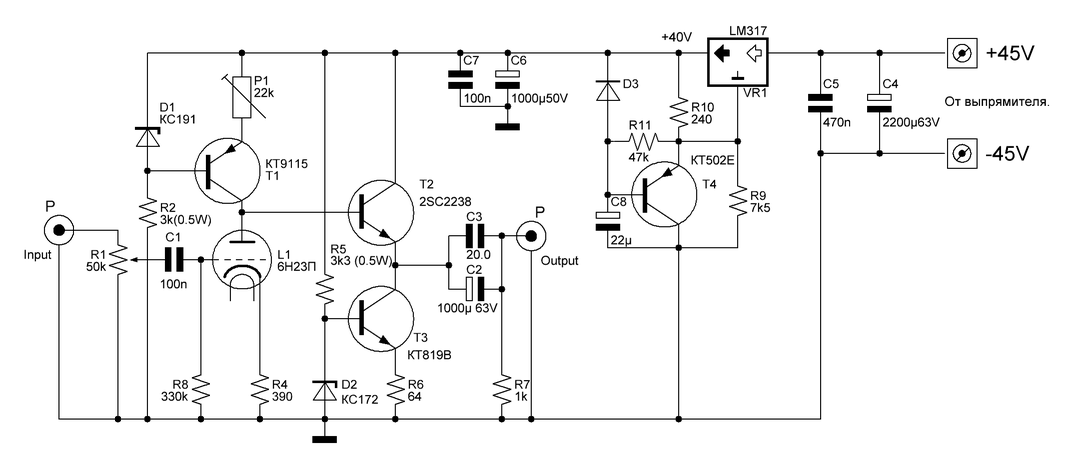

Первая схема (рис.1) представляет собой модернизированный SRPP-каскад, заимствованный из [5]. Усилительным элементом в нем могут быть двойные триоды 6Н23П, 6Н1П, 6Н2П, 6Н6П. Как известно, звучание ламповых схем очень сильно зависит от режима ламп по постоянному току.
Для обеспечения поиска “желаемого” звука в схему введены три практически независимые регулировки:
- анодного напряжения;
- фиксированного смещения на сетке усилительного триода;
- тока покоя.
Использование фиксированного смещения позволило устранить катодный резистор и конденсатор большой емкости для шунтирования этого резистора по переменному току, как это делается в классическом SRPP-каскаде.
Источник тока на транзисторе VT1 и диодах VD1, VD2 обеспечивает стабильный анодный ток через оба триода. Величина этого тока регулируется резистором R5 в пределах 1,5…7 мА.
Анодное напряжение подается от стабилизатора [2], обеспечивающего плавное его нарастание при включении и регулировку резистором R10 в пределах 100…220 В. Для удобства регулировки все подстроечные резисторы желательно вывести на верхнюю панель шасси.
Использование качественных многооборотных резисторов позволяет производить все настройки при включенном усилителе и сразу оценивать их влияние на качество звука. Накал лампы лучше осуществлять выпрямленным и стабилизированным напряжением (6 В). Напряжение фиксированного смещения (0. ..5 В) формируется из -15 В, которое используется для ОУ интеграторов в оконечном усилителе тока.
Монтаж усилителя осуществляется навесным способом с использованием лепестков ламповой панельки и дополнительных контактных площадок в виде небольших квадратиков из фольгированного стеклотекстолита, приклеиваемых на шасси со стороны монтажа в нужных точках.
Стабилизатор напряжения собран на печатной плате, чертеж которой приведен на рис.2.
Вторая схема усилителя напряжения является “твердотельной” и выполнена на “советских” комплектующих: ОУ К157УД2 и транзисторах КТ940А (рис.3). Высокая линейность ламповых SRPP-каскадов общепризнанна, поэтому я решил применить аналогичное решение и в транзисторном каскаде. Использование в качестве усилительного элемента “источника тока управляемого напряжением” на DA1 и VT1, а также высоковольтное питание транзисторов заимствованы из [6].
Вместо резистивной нагрузки включена динамическая на транзисторах VT2 и VT3. Чтобы дополнительно повысить нагрузочную способность усилителя, введен выходной эмиттерный повторитель\/Т4 с источником тока в нагрузке VT5. Высокая линейность усилителя обеспечивается охватом глубокой ООС через DA1 самого нелинейного элемента транзистора VT1 и созданием облегченных условий работы с использованием динамической нагрузки в виде составного эмиттерного повторителя VT2, VT3.
Для расширения области линейной работы усилительного транзистора усилитель питается высоким (160 В) “ламповым” напряжением. Так как усилитель не охвачен общей ООС, то коэффициент усиления зависит от коэффициента передачи тока транзистора VT1, поэтому их желательно подобрать в обоих каналах одинаковыми. Точную подстройку усиления обеспечивает резистор R3.
Изменяя его сопротивление (от 0 до 2,2 кОм) можно компенсировать разницу усилений до 6 дБ. При подключении усилителя к ламповому оконечному каскаду можно исключить выходной эмиттерный повторитель на VT4. VT5 и повысить напряжение питания транзисторов до 300 В. Для раскачки двухтактного лампового “оконечника” подойдет фазоинверсный усилитель из [6].
Высоковольтное питание транзисторов осуществляется от того же стабилизатора, что и лампового SRPP. В принципе, для транзисторов источник можно упростить, т.к. транзисторам не требуется плавное нарастание напряжения и его регулирование. Цепь R7-C3 совместно с R6-C2 обеспечивает подъем низких частот в диапазоне 40 .
.80 Гц на 6 дБ. Если это не требуется, то для устранения подъема достаточно увеличить емкость С2 на порядок.
При необходимости можно уменьшить коэффициент усиления каскада либо заменой транзистора VT1 с меньшим коэффициентом передачи тока, либо введением резистора R8, который с R7 образует делитель переменного напряжения в базе составного эмиттерного повторителя. Для двухканального усилителя напряжения разработана печатная плата, изображенная на рис.4.
В схеме на рис.3 роль стабилитрона VD1 в эмиттере VT1 заключается в гашении избытка отрицательного напряжения. В сигнальной цепи использование стабилитрона, в общем-то, нежелательно из-за его повышенной “шумности”. Его можно исключить, заменив резистором сопротивлением 6.8…7,5 кОм и увеличив тем самым глубину местной ООС транзистора VT1.
Лучшим выходом является использование источника тока на полевом транзисторе VT6 с резистором R13 в цепи истока для подбора необходимой величины тока VT1 (рис.5). Чтобы не вносить изменений в печатную плату усилителя, эти элементы можно разместить на дополнительной маленькой плате (рис.
6), которую установить на место стабилитрона на жестких выводах перпендикулярно основной плате, а вместо R10 запаять перемычку.
Подбор R13 удобнее произвести отдельно. Для этого подключить плату через миллиамперметр к источнику -15 В и изменением сопротивления R13 (вместо него включить переменный резистор сопротивлением 1 кОм) добиться показаний миллиамперметра 1.4 мА. В заключение хотелось бы сказать, что хотя “на вкус и цвет (я добавлю — и на звук) товарищей нет”, мне больше нравится звучание транзисторного усилителя.
