Как проверить биполярный транзистор мультиметром

Сегодня я расскажу, как проверить исправность биполярного транзистора с помощью мультиметра. Эта проверка на наличие пробоя, то есть, она позволяет узнать живой транзистор или нет.  Такую проверку я произвожу перед каждым впаиванием элемента при сборке новой схемы или в процессе ремонта.  На сленге её также именуют «прозвонкой».

У всех современных мультиметров есть режим диодной проверки, вот его и нужно включить.

После чего необходимо подключить щупы, черный в разъем «COM», а красный в разъем со значком диода или измерения сопротивления.

После включения режима на экране прибора единица, которая означает обрыв, бесконечное сопротивление или закрытый PN переход транзистора или диода.

Дальше необходимо соединить щупы между собой и убедиться, что есть контакт щупов с мультиметром и они исправные.

На дисплее значение изменится с единицы на несколько нулей, в зависимости от точности прибора и сопротивления щупов. Некоторые приборы предусматривают звуковую сигнализацию в режиме проверки диодов (как у меня), это удобно при ремонте устройств, так как в момент проверки можно не смотреть на дисплей мультиметра, а сконцентрироваться на проблемном месте. Звуковой сигнал звучит только при малом сопротивлении (десятки и единицы Ом).

Определяем тип транзистора и обозначение выводов

Биполярные транзисторы бывают двух структур PNP и NPN. От типа структуры будет зависеть их проводимость. В дебри про электронно-дырочную структуру я углубляться не буду, а лишь опишу процесс проверки.

У меня есть транзистор КТ837H, на примере которого я буду описывать процесс проверки.

Первым делом необходимо найти техническое описание элемента (Datasheet) или справочник. В документации находим название структуры транзистора, в моем случае это PNP. Следующая нужная информация это расположение и обозначение выводов (цоколевка).

Транзистор, как два диода…

Транзисторы имеют два PN перехода и их можно представить как два последовательно соединенных диода. И проверять транзисторы можно как два диода. Точка соединения диодов будет базой, а два остальных вывода коллектором и эмиттером.

Если диоды соединены катодами (отрицательными выводами), то база N типа (N- negative, отрицательный).

Если диоды соединены анодами (положительными выводами), то база P типа (P- positive, положительный).

Полезным будет прочесть статью «Как проверить диод мультиметром».

Проверка транзисторов структуры PNP

Для PNP транзисторов соединяем черный щуп(отрицательный) к базе, а красным по очереди касаемся коллектора и эмиттера. Это называется прямым смещением. Переходы должны открыться.

Для исправного транзистора на дисплее должно отобразиться напряжение открытия переходов (обычно несколько сотен милливольт, примерно 500-800мВ), но ни в коем случае не десятки и тем более не единицы милливольт.

Как мы видим, исправный транзистор PNP типа открылся при касании базы черным (отрицательным) щупом, а красным (положительным) мы касались коллектора и эмиттера.

После чего, к базе транзистора PNP типа подключаем уже красный щуп, а черным по очереди касаемся коллектора и эмиттера. Транзистор, точнее его переходы должны быть закрыты, если элемент исправный. Это называется обратным смещением.

В этих положениях переходы заперты и на дисплее должна быть единица (она же бесконечность). Если в этих положениях переходы открываются и на дисплее отображается напряжение открытия  (любое), то такой элемент не исправен. Обычно у пробитых элементов показания на дисплее прибора меньше десяти милливольт.

Ниже пример неисправного полупроводникового прибора, у него все выводы замкнуты, сопротивление между ними единицы Ом, поэтому в режиме диодной прозвонки (независимо от положения щупов) на дисплее 2мВ, то есть переход «пробитый».

Если хотя бы один переход звонится накоротко (на дисплее десятки или единицы милливольт), то такой полупроводник сразу подлежит замене.

Проверка транзисторов структуры NPN

Та же самая процедура, что и с PNP структурой, только открытие переходов у исправного элемента происходит при соединении красного (положительного)  щупа к базе, а черного (отрицательного) к коллектору и эмиттеру.

При соединении черного щупа к базе, а красного к коллектору и эмиттеру у исправного полупроводника переходы должны быть закрыты и на дисплее «обрыв» (единица).

Примечание

В режиме диодной проверки на дисплее отображается значение не сопротивления в Омах, как многие считают, а значение напряжения открытия PN перехода в милливольтах.





Как прозвонить тестером транзистор

Как проверить транзистор мультиметром. Перед началом ремонта электронного прибора или сборки схемы стоит убедиться в исправном состоянии всех элементов, которые будут устанавливаться. Если используются новые детали, необходимо убедиться в их работоспособности. Транзистор является одним из главных составляющих элементов многих электросхем, поэтому его следует прозвонить в первую очередь. Как проверить мультиметром транзистор подробно расскажет данная статья. Проверка транзисторов — обязательный шаг при диагностике и ремонте микросхем.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как проверить транзистор мультиметром без выпайки
• Как проверить различные типы транзисторов мультиметром?
• Проверка транзистора мультиметром, как прозвонить и проверить
• Как проверить транзистор недорогим мультиметром
• Особенности проверки транзистора мультиметром без выпаивания
• Проверка биполярного транзистора мультиметром. Как прозвонить транзистор в схеме

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить транзистор мультиметром

Как проверить транзистор мультиметром без выпайки

Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра. Чтобы понять исправен биполярный транзистор или нет, нам необходимо знать хотя бы в самых общих чертах, как он устроен и работает.

Это активный электронный компонент, который является полупроводниковым прибором. Каждый из них имеет три электрода: база, эмиттер и коллектор. Коротко сформулировать принцип работы транзисторов можно таким образом, это управляемый электронный ключ. Он пропускает ток по направлению от коллектора к эмиттеру в случае NPN типа и от эмиттера к коллектору у PNP, при наличии напряжения на базе.

То есть, если на базу подавать больший ток, имеем больший ток коллектор-эмиттер, уменьшим потенциал на базе, снизим ток, протекающий через транзистор. Ещё важно знать, это то, что в обратном направлении ток течь не может.

И неважно, есть потенциал на базе или нет. Он всегда течёт в направлении, на схеме указанном стрелкой. Собственно, это вся информация, которая нам нужна, чтобы знать как работает транзистор. У биполярных транзисторов средней и большой мощности цоколевка одинаковая в основном, слева направо — эмиттер, коллектор, база. У транзисторов малой мощности лучше проверять.

Это важно, так как при определении работоспособности, эта информация нам понадобится. Внешний вид биполярного транзистора средней мощности и его цоколевка. То есть, если вам необходимо определить рабочий или нет биполярный транзистор, нужно искать его цоколевку. По этому запросу вам в выдаче будет перечень характеристик прибора и его цоколёвка.

Начнём с того, что есть мультиметры с функцией проверки работоспособности транзистора и определения коэффициента усиления. Их можно опознать по наличию характерного блока на лицевой панели.

В ней есть гнездо под установку транзистора, круглая цветная пластиковая вставка с отверстиями под ножки полупроводникового прибора. Цвет вставки может быть любым, но обычно, он выделяется. Первым делом переводим переключатель диапазонов большую ручку в соответствующее положение.

Опознать режим можно по надписи — hFE. Далее рассматриваем разъёмы, в которые надо вставлять электроды. Они подписаны латинскими буквами: E — эмиттер, B — база, C — коллектор. В соответствии с надписями, ставим выводы полупроводникового элемента в гнёзда. Через несколько мгновений на экране высвечивается результат измерений, это коэффициент усиления транзистора. Если прибор неисправен, показаний не будет, транзистор неисправен.

Как видите, проверить рабочий транзистор или нет мультиметром со встроенной функцией проверки просто. Вот только в гнёзда нормально вставляются далеко не все электроды. У больших, надо пинцетом или плоскогубцами менять форму выводов, ну а транзистор на плате так не проверишь.

В некоторых случаях проще проверить переходы транзистора в режиме прозвонки и определить его исправность. Чтобы проверить транзистор мультиметром не выпаивая или нужен мультиметр с функцией прозвонки диодов.

Переключатель переводим в это положение, подключение щупов стандартное: чёрный в общее звено COM или со значком земли , красный — в среднее гнездо для измерения сопротивления, тока, напряжения. Как проверить транзистор мультиметром не выпаивая. Чтобы понять принцип проверки, надо вспомнить структуру биполярных транзисторов. То есть это три последовательные области с двумя переходами, объединёнными общей областью — базой.

Строение биполярного транзистора и как его можно представить, чтобы понять как его будем проверять. Условно, мы можем представить этот прибор как два диода. Это представление на картинке в правом столбике и ни в коем случае не отображает устройство этого полупроводникового прибора, но поясняет, что мы должны увидеть при прозвонке.

Проверка биполярного PNP транзистора мультиметром. Итак, PNP транзистор будет открыт только тогда, когда плюс подаётся на эмиттер или коллектор. Если во время испытаний есть хоть какие-то отклонения, элемент неработоспособен. Проверка работоспособности биполярного NPN транзистора мультиметром. Как видим, этот прибор работает в противоположном направлении. Для того чтобы понять, рабочий транзистор или нет, необходимо знать его тип.

Только так можем проверить транзистор мультиметром не выпаивая его с платы. И ещё раз обращаем ваше внимание, картинки с диодами никак не отображают устройство этого полупроводникового прибора. Они нужны только для понимания того, что мы должны увидеть при проверке переходов. Так проще запомнить, и понимать показания на экране мультиметра. Иногда бывают ситуации, когда нет под рукой справочника и возможности найти цоколёвку в интернете, а надпись на корпусе транзистора стала нечитаемой.

Тогда, пользуясь схемами с диодами, можно опытным путём найти базу и определить тип прибора. Строение биполярного транзистора и как его можно представить чтобы понять как его будем проверять.

Тот вывод, относительно которого появляются показания на двух других и будет базой. Чтобы определить, где эмиттер,а где коллектор, надо сравнить показания мультиметра при измерении.

На эмиттере ток всегда больше. Так и найдём опытным путём базу, эмиттер и коллектор. Главная База знаний Электроника Ни одна современная схема не обходится без полупроводниковых приборов. Виды транзисторов и принцип работы. Мультиметр с функцией проверки транзисторов. Будьде первым — оставьте свой комменатрий!

Как проверить различные типы транзисторов мультиметром?

Занимаясь ремонтом и конструированием электроники, частенько приходится проверять транзистор на исправность. Рассмотрим методику проверки биполярных транзисторов обычным цифровым мультиметром, который есть практически у каждого начинающего радиолюбителя. Несмотря на то, что методика проверки биполярного транзистора достаточно проста, начинающие радиолюбители порой могут столкнуться с некоторыми трудностями. Об особенностях тестирования биполярных транзисторов будет рассказано чуть позднее, а пока рассмотрим самую простую технологию проверки обычным цифровым мультиметром. А диод, как известно, это ничто иное, как обычный p-n переход. Вот условная схема биполярного транзистора, которая поможет понять принцип проверки. На рисунке p-n переходы транзистора изображены в виде полупроводниковых диодов.

Некоторые неисправности электроприборов можно отремонтировать домашнему электрику. Но для этого нужно знать как проверить транзистор.

Проверка транзистора мультиметром, как прозвонить и проверить

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Как проверить транзистор. Проверку транзисторов приходится делать достаточно часто.

Как проверить транзистор недорогим мультиметром

Полупроводниковые элементы используются практически во всех электронных схемах. Те, кто называют их наиболее важными и самыми распространенными радиодеталями абсолютно правы. Но любые компоненты не вечны, перегрузка по напряжению и току, нарушение температурного режима и другие факторы могут вывести их из строя. Расскажем не перегружая теорией , как проверить работоспособность различных типов транзисторов npn, pnp, полярных и составных пользуясь тестером или мультиметром.

Давайте займемся теорией, повремените убегать.

Особенности проверки транзистора мультиметром без выпаивания

Транзистор можно представить в виде двух диодов включенных навстречу p-n-p — прямой и в обратном n-p-n — обратный направлении. Смотрите рисунки. Если транзистор цел, то падение напряжения в режиме проверки прозвонки в милливольтах, будет находиться в пределах — Ом и при этом разница этих значений должна быть невелика. После этого меняем местами щупы, мультиметр не должен показывать никакого падения. Далее проверяем коллектор — эмиттер в обе стороны меняем местами щупы , здесь также не должно быть никаких значений. Посмотрите небольшое видео проверки транзистора мультиметром.

Проверка биполярного транзистора мультиметром. Как прозвонить транзистор в схеме

Биполярный транзистор состоит из двух P-N переходов. Его выводы называются, как эммитер, база и коллектор. Слой, который посередине, называется базой. Эммитер и коллектор находятся по краям. В P-N-P транзисторе в классической схеме включения ток втекает в эммитер и собирается в коллекторе. А ток базы регулирует ток в коллекторе.

Как проверить транзистор мультиметром на плате и выпаяв, как определить цоколевку без справочника, что должен показывать прибор при проверке.

Схематическое обозначение PNP-транзистора в схеме выглядит так:. Существует также другая разновидность биполярного транзистора: NPN транзистор. Здесь уже материал P заключен между двумя материалами N. Вот его схематическое изображение на схемах.

Любая электронная схема состоит из полупроводниковых элементов. Наиболее распространённые из них транзисторы. Хотя в последнее время выпускаемые элементы отличаются надёжностью, но всё же нарушения в работе электронных устройств могут привести к повреждению полупроводника. Перед тем как проверить транзистор мультиметром, необязательно выпаивать его из схемы, но для получения точных результатов лучше это сделать. Транзисторы — это полупроводниковые приборы, служащий для преобразования электрических величин. Основное их применение заключается в усилении сигнала и способность работать в режиме ключа.

При проведении ремонтных работ электронной техники, возникает вопрос проверки функционального состояния тех или иных полупроводниковых элементов. Решение этой проблемы сильно облегчает наличие специализированных приборов, однако, во многих случаях вполне можно обойтись и без них.

Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра. Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме. Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей. Средняя общая область проводимости называется базой, крайние эмиттером и коллектором. Вследствие этого разделяют n-p-n и p-n-p транзисторы.

Здравствуйте уважаемые читатели сайта sesaga. Сегодня хочу рассказать, как проверить исправность транзистора обычным мультиметром. Хотя для этого существуют специальные пробники, и даже в самом мультиметре имеется гнездо для проверки транзисторов, но, на мой взгляд, все они не совсем практичны. Вот чтобы подобрать пару транзисторов с одинаковым коэффициентом усиления h31э пробники вещь даже очень нужная.

3 Простые методы идентификации транзисторов NPN и PNP (2022)

Основная веха работы с транзисторами — как идентифицировать транзисторы NPN и PNP. Я называю это вехой, потому что это огромная проблема, особенно когда вы только начинаете знакомиться с электроникой.

Транзистор является одним из основных элементов электронной платы. Вы, вероятно, увидите любую схему усилителя без транзистора.

Но если вы новичок в транзисторах. Концепция транзистора кажется очень пугающей, или, может быть, это было только для меня. Вы должны быть очень осторожны при настройке правильных точек Q и ​​других параметров

Наконец, когда вы решите запустить транзистор. Большие проблемы, с которыми вы столкнетесь как новичок, — это настройка его правых контактов и указание типа транзистора, то есть NPN и PNP.

В этой статье я сосредоточусь только на том, как идентифицировать транзисторы NPN и PNP. Я напишу отдельную статью о правильной конфигурации выводов позже

Я не идеален, как и эта статья. Это всего лишь мои ограниченные знания, чтобы как-то помочь вам, ребята.

Надеюсь, вам понравится.

Содержание

• Как отличить транзисторы NPN и PNP?
  • Метод 1: Метод студента «Сломался»
  • Метод 2: Определение NPN и PNP с помощью мультиметра
  • Метод 3: Простой метод Пези
• Заключение

Как определить транзисторы NPN и PNP?

Существует так много типов транзисторов, предназначенных для конкретного применения. NPN и PNP не являются типами транзисторов, на самом деле они являются подтипами семейства транзисторов с биполярным соединением (BJT).

Да, вы можете назвать их типами транзисторов, но вы должны глубоко знать, что они подпадают под категорию биполярных транзисторов.

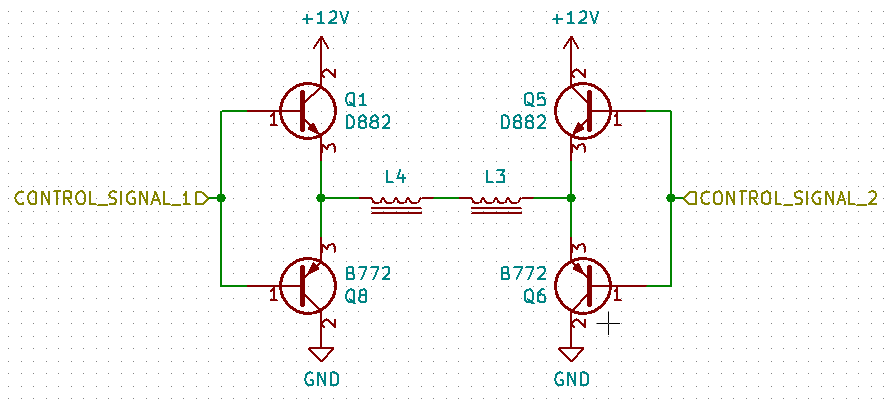

На приведенной выше простой схеме показаны различные символы для транзисторов NPN и PNP. Проблема в том, что физически они оба выглядят и ощущаются одинаково.

Итак, как определить, где NPN, а где PNP? Я перечислил следующие три метода начального уровня для вашего понимания.

Метод 1: Метод слабого студента

Первый метод — «Метод слабого студента». Я придумал этот метод, когда был студентом и имел миллионы долларов, на самом деле миллиарды долларов в кармане, наличными.

Ниже приведены шаги этого метода:

Шаг 1: Возьмите транзистор, который вы хотите проверить

Шаг 2: Запишите его номер (он написан на его корпусе). К счастью, если на вашем транзисторе не написан номер или он со временем стерся. Тогда этот метод вам не поможет.

Шаг 3: Найдите этот номер в Google и загрузите техническое описание (в Интернете вы найдете техническое описание каждого транзистора) символ цепи. Если нет символа цепи, будет письменное заявление.

Этот метод не очень прост, как может показаться. Иногда на некоторые транзисторы есть серийные комбинированные таблицы данных, некоторые из них очень сложны, а некоторые не так легко доступны в Интернете.

Примените этот метод, если вы время от времени работаете с транзисторами. Вы можете использовать его в качестве студента, так как он действительно полезен и не требует покупки мультиметра или любого другого устройства.

Способ 2. Определение NPN и PNP с помощью мультиметра

Для этого метода требуется хороший мультиметр и базовые знания таких понятий электроники, как напряжение и сопротивление.

Теперь позвольте мне напомнить вам, что:

• NPN означает отрицательный, положительный и отрицательный.
• PNP означает положительный, отрицательный и положительный.
• Теперь красный щуп мультиметра отрицательный, а черный щуп положительный.

Ниже приведены шаги этого метода для идентификации транзисторов NPN и PNP:

Шаг 1: Возьмите транзистор, который вы хотите идентифицировать.

Шаг 2: Включите мультиметр и установите его на мВ (постоянный ток).

Шаг 3: Убедитесь, что вы подключили щупы к соответствующим разъемам мультиметра, т. е. черный к порту COM и красный к порту V. неизвестный тип транзистора.

Шаг 5: Теперь какое-то случайное соединение даст вам показания напряжения на экране мультиметра. Ценность чтения не важна.

Шаг 6: Как только вы получите результаты на экране. Начиная справа (транзисторной стороной к себе) напишите или отметьте щупы, прикрепленные к выводам транзистора.

Шаг 7: Если сначала черный (положительный, P), а затем красный (отрицательный, N) щуп, значит, у вас PNP-транзистор. Если сначала красный, а затем черный, у вас есть NPN-транзистор — это легко и просто.

Метод 3: Простой метод Пези

Видите ли, описанные выше методы не так просты в исполнении. Вы должны сделать много шагов, чтобы получить окончательные результаты.

Нужен простой и новый захватывающий метод. Недавно я открыл для себя этот метод и назвал его простым методом Пези.

Чтобы этот метод работал вместо мультиметра, вам понадобится специальный тестер транзисторов.

Тестер транзисторов, также известный как тестер компонентов, представляет собой устройство, облегчающее нашу жизнь, когда речь идет о тестировании и идентификации различных электронных компонентов.

Чтобы использовать это устройство для идентификации транзисторов NPN и PNP, необходимо тщательно выполнить следующие шаги.

Шаг 1: Возьмите транзистор, который вы хотите проверить

Шаг 2: Включите прибор для проверки транзисторов и убедитесь, что он работает правильно.

Шаг 3: Поместите транзистор в гнездо тестера

Шаг 4: Нажмите кнопку проверки выделенный транзистор экономит время и помогает. Если вы хотите иметь тестер транзисторов для себя, вы можете поискать его в Интернете. Там так много вариантов.

Мне очень нравится этот тестер транзисторов m328 (ссылка на продукт) . Если вам это тоже нравится, то вы должны иметь его в своей лаборатории.

Или вы можете найти следующую статью очень полезной, чтобы помочь вам найти лучший тестер компонентов для ваших нужд и требований.

• 9 Лучшие тестеры транзисторов [Все тестеры компонентов]

Заключение

Транзистор — очень полезный и основной компонент для работы в электронике. Но когда вы новичок в транзисторах, вам трудно заставить его работать нормально для вашей схемы.

И в большинстве случаев очень сложно определить тип транзистора, т.е. как идентифицировать транзисторы NPN и PNP.

В этой статье я попытаюсь наилучшим образом использовать свои ограниченные знания, чтобы поделиться тремя методами, которые помогут вам проверить тип транзисторов BJT.

Первый очень простой — погуглите номер этого транзистора и загрузите его техпаспорт. В даташите вы точно найдете какой у вас тип транзистора.

Второй метод включает в себя мультиметр, а последний выполняется с помощью специального тестера транзисторов.

Надеюсь, вам понравились мои небольшие усилия. Я не идеальный человек — эта статья — лучшая попытка моих ограниченных знаний.

Большое спасибо и удачной жизни

Другие полезные посты:

• Изучение основ транзисторов [Краткое и простое пошаговое руководство]
• Как проверить транзистор без мультиметра (интересное решение)

Как определить Транзистор NPN и PNP с помощью мультиметра

Как определить транзистор NPN и PNP (BJT) с помощью мультиметра?

Представьте себе, что вы выбрали пару транзисторов с биполярным переходом (BJT) и не знаете, являются ли они транзисторами типа NPN или PNP. .. (почти каждый столкнулся бы с этой проблемой)

In В этом посте мы обсудим, как определить транзистор NPN и PNP с помощью мультиметра…

Прежде чем двигаться дальше, давайте вспомним, как определить выводы транзистора.

Идентификация клемм BJT:

Мы знаем, что биполярный транзистор имеет три вывода, а именно

1. Эмиттер (E)
2. Основание (В)
3. Коллектор(С)

Транзисторы доступны на рынке в различных упаковках. Давайте поговорим о пакете ТО-92.

Держите транзистор так, чтобы его плоская поверхность была обращена к вам, как показано на рисунке ниже:
Теперь, начиная слева, отметьте как 1,2 и 3. Они соответственно

1. Эмиттер (E)
2. Основание (В)
3. Коллектор(С)

Схематическое обозначение биполярного транзистора приведено ниже:

Идентификация типов биполярного транзистора:

Транзистор NPN и PNP внешне выглядит одинаково. Мы не можем различать, видя их. Нам нужен мультиметр, чтобы определить тип BJT.

Запомните следующие пункты:

1. Транзистор имеет два внутренних диода (NPN ≡ N-P-N ≡ NP-переход + PN-переход и PNP ≡ P-N-P ≡ PN-переход + NP-переход).
   т. е. эмиттер-база — это один PN-переход (диод), а база-коллектор — другой PN-переход (диод).
2. В диодном режиме мультиметр будет показывать напряжение, когда мы подносим положительный щуп мультиметра к аноду диода, а отрицательный щуп к катоду.
3. Если положительный щуп мультиметра подключить к катоду диода, а отрицательный щуп к аноду, то он не даст никакого напряжения (показывает ноль).

Шаги для идентификации транзистора типа NPN:

1. Держите мультиметр в режиме диода.
2. Держите положительный щуп на центральном контакте (базе) транзистора.
3. Прикоснитесь отрицательным щупом к контакту 1 (Эмиттер). Вы увидите некоторое напряжение на мультиметре.
4. Аналогично прикоснитесь отрицательным щупом к контакту-3 (коллектору) по отношению к контакту-2. Вы увидите некоторое напряжение на мультиметре.
5. Это гарантирует, что это NPN-транзистор. Логика этого заключается в том, что в транзисторе NPN
   Эмиттер (E) — материал типа N — эквивалентен катоду диода
   Основание (B) — материал типа P — эквивалентно аноду диода
   Коллектор (C) — материал типа N — эквивалентно катоду диода
6. Если положительный щуп мультиметра подключен к аноду, а отрицательный щуп к катоду, то он будет показывать напряжение. Если соединения поменялись местами, это не покажет никакого значения.

Действия по идентификации транзистора типа PNP:

1. Держите мультиметр в режиме диода.
2. Положите положительный щуп на контакт 1 (эмиттер) транзистора.
3. Прикоснитесь отрицательным щупом к центральному штифту (основанию). Вы увидите некоторое напряжение на мультиметре.
4. Аналогичным образом прикоснитесь отрицательным щупом к центральному контакту (основание) по отношению к контакту 3 (коллектор).
