Цветовая маркировка биполярных отечественных транзисторов

Транзистор	Цветовая маркировка биполярных транзисторов
КТ203АМ КТ203БМ КТ203ВМ	маркировка: темно-красная боковая поверхность и темно-красный торец маркировка: темно-красная боковая поверхность и желтый торец маркировка: темно-красная боковая поверхность и темно-зеленый торец
КТ209АМ КТ209БМ КТ209ВМ КТ209ГМ КТ209ДМ КТ209ЕМ КТ209ЖМ КТ209ИМ КТ209КМ КТ209ЛМ КТ209ММ	маркировка: серая метка на боковой поверхности и темно-красный торец маркировка: серая метка на боковой поверхности и желтый торец маркировка: серая метка на боковой поверхности и темно-зеленый торец маркировка: серая метка на боковой поверхности и голубой торец маркировка: серая метка на боковой поверхности и синий торец маркировка: серая метка на боковой поверхности и белый торец маркировка: серая метка на боковой поверхности и коричневый торец маркировка: серая метка на боковой поверхности и серебристый торец маркировка: серая метка на боковой поверхности и оранжевый торец маркировка: серая метка на боковой поверхности и светло-табачный торец маркировка: серая метка на боковой поверхности и серый торец
КТ326АМ КТ326БМ	маркируется розовой точкой маркируется желтой точкой
КТ337А КТ337Б КТ337В	маркируется красной и розовой точками маркируется красной и желтой точками маркируется красной и синей точками
КТ342АМ	маркировка: треугольник и буква «А» или синяя метка на боковой поверхности и темно-красная на торце
КТ342БМ	маркировка: треугольник и буква «Б» или синяя метка на боковой поверхности и желтая на торце
КТ342ВМ	маркировка: треугольник и буква «В» или синяя метка на боковой поверхности и темно-зеленая на торце
КТ345А КТ345Б КТ345В	маркируется белой и розовой точками маркируется белой и желтой точками маркируется белой и синей точками
КТ350А	маркируется точками серого и розового цвета
КТ351А КТ351Б	маркируется точками желтой и розового цвета маркируется двумя желтыми точками
КТ352А КТ352Б	маркируется точками зеленого и розового цвета маркируется точками зеленого и желтого цвета
КТ363АМ КТ363БМ	маркируется двумя розовыми точками маркируется розовой и желтой точками
КТ368АМ КТ368БМ	маркируются двумя точками маркируются одной точкой
КТ370А-9 КТ370Б-9	маркируется красной точкой маркируется белой точкой
КТ371А КТ371АМ 2Т371А	маркируется двумя синими точками маркируется двумя полосами маркируется одной синей точкой
КТ372А КТ372Б КТ372В 2Т372А 2Т372Б 2Т372В	маркируется двумя зелеными точками маркируется двумя черными точками маркируется двумя белыми точками маркируется одной зеленой точкой маркируется одной черной точкой маркируется одной белой точкой
КТ382А КТ382Б КТ382АМ КТ382БМ 2Т382А 2Т382Б	маркируется двумя черными точками маркируется двумя красными точками маркируется одной полосой маркируется одной полосой и одной точкой маркируется одной черной точкой маркируется одной красной точкой
1Т387А-2 1Т387Б-2	маркируется черной точкой маркируется белой точкой
КТ391А-2 КТ391Б-2 КТ391В-2 2Т391А-2 2Т391Б-2	маркируется двумя черными точками маркируется двумя белыми точками маркируется двумя синими точками маркируется одной черной точкой маркируется одной белой точкой
2ТС393А-9 2ТС393Б-9	маркируется одной красной точкой маркируется одной белой точкой
КТ396А9	маркируется одной зеленой точкой
КТ3102АМ КТ3102БМ КТ3102ВМ КТ3102ГМ КТ3102ДМ КТ3102ЕМ	маркируются зеленой меткой на боковой поверхности и темно-красной на торце маркируются зеленой меткой на боковой поверхности и желтой на торце маркируются зеленой меткой на боковой поверхности и темно-зеленой на торце маркируются зеленой меткой на боковой поверхности и голубой на торце маркируются зеленой меткой на боковой поверхности и синей на торце маркируются зеленой меткой на боковой поверхности и белой на торце
КТ3106А9	маркируется одной синей точкой
КТ3107А КТ3107Б КТ3107В КТ3107Г КТ3107Д КТ3107Е КТ3107Ж КТ3107И КТ3107К КТ3107Л	маркируются голубой и розовой точками маркируются голубой и желтой точками маркируются голубой и синей точками маркируются голубой и бежевой точками маркируются голубой и оранжевой точками маркируются голубой и цвета электрик точками маркируются голубой и салатовой точками маркируются голубой и зеленой точками маркируются голубой и красной точками маркируются голубой и серой точками
КТ3109А КТ3109Б КТ3109В	маркируется белой и розовой точками маркируется белой и желтой точками маркируется белой и синей точками
1Т3110А	маркируется зеленой точкой
КТ3115А-2 КТ3115В-2 КТ3115Г-2 2Т3115А-2 2Т3115Б-2	маркируется красной полосой маркируется желтой полосой маркируется синей полосой маркируется красной точкой маркируется желтой точкой
КТ3120А 2Т3120А	маркируется двумя белыми точками маркируется одной белой точкой
2Т3123А-2 2Т3123Б-2 2Т3123В-2	маркируются розовой точкой маркируются белой точкой маркируются синей точкой
2Т3124А-2 2Т3124Б-2 2Т3124В-2	маркируются красной точкой маркируются желтой точкой маркируются черной точкой
КТ3126А9	маркируется синей краской
КТ3130А9 КТ3130Б9 КТ3130В9 КТ3130Г9 КТ3130Д9 КТ3130Е9	маркируются красной меткой маркируются желтой меткой маркируются зеленой меткой маркируются голубой меткой маркируются синей меткой маркируются белой меткой
2Т3132А-2 2Т3132Б-2 2Т3132В-2 2Т3132Г-2	маркируются синей точкой маркируются красной точкой маркируются желтой точкой маркируются черной точкой
2Т3187А9 2Т3187А91	маркируются синей точкой маркируются двумя синими точками
2Т664А91 2Т664Б91	маркируются символами «1А» маркируются символами «1Б»
2Т665А91 2Т665Б91	маркируются символами «2А» маркируются символами «2Б»
2Т671А2	маркируется символом «Т» черного цвета
КТ680А	маркируются уголком черного цвета и буквой «А»
КТ681А	маркируются квадратом черного цвета и буквой «А»
2Т682А2 2Т682Б2 КТ682А2 КТ682Б2	маркируется символом «V» синего цвета у базового вывода маркируется символом «V» черного цвета у базового вывода маркируется одной зеленой точкой у базового вывода маркируется двумя зелеными точками у базового вывода
2Т687АС2 2Т687БС2	маркируются черной точкой маркируются белой точкой
2Т691А2	маркируется символом «+» черного цвета
2Т9137А	маркируются символом «Р»
КТ9144А9	маркируются символами «5А»
КТ9145А9	маркируются символами «6А»

Цветовая и кодовая маркировка транзисторов

Цветовая и кодовая маркировка в корпусе КТ-26

Тип	Кодированное обозначение	Цветная точка сбоку
КТ203		Темно-красная
КТ208		—
КТ209		Серая
КТ313		Оранжевая
КТ326		Коричневая
КТ339		Голубая
КТ342		Синяя
КТ502		Желтая
КТ503		Белая
КТ3102		Темно-зеленая
КТ3107		Голубая
КТ3117		—
КТ3157		—
КТ3166		—
КТ6127		—
КТ632	—	Серебристая
КТ638	—	Оранжевая
КТ680		—
КТ681		—
КТ698		—
КП103		—
КП364		Табачная



Цветовая кодировка группы

Группа	Цветная точка сверху
А	Темно-красная
Б	Желтая
В	Темно-зеленая
Г	Голубая
Д	Синяя
Е	Белая
Ж	Темно-коричневая
И	Серебристая
К	Оранжевая
Л	Светло-табачная
М	Серая

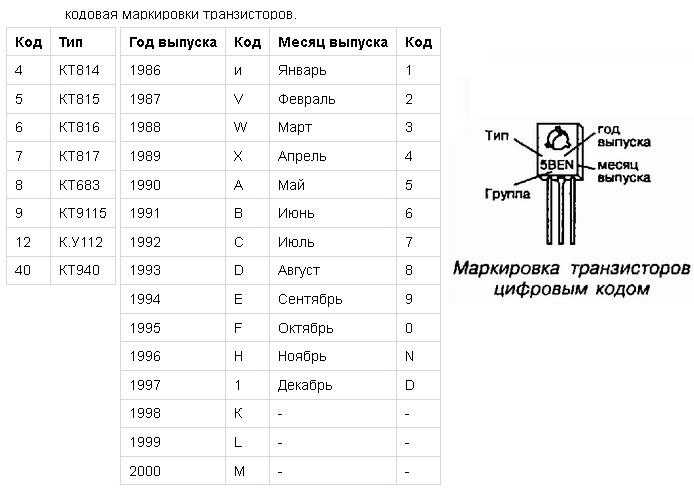

Кодовая маркировка радиоэлементов в корпусе КТ-27

Тип	Кодированное обозначение
КТ814(А-Г)	4 (А-Г)
КТ815(А-Г)	5 (А-Г)
КТ816(А-Г)	6 (А-Г)
КТ817(А-Г)	7 (А-Г)
КТ638(А,Б)	8 (А,Б)
КТ9115(А,Б)	9 (А,Б)
КУ112	12
КТ940(А-В)	40 (А-В)
КТ646А
КТ646Б
КТ972А
КТ972Б
КТ973А
КТ973Б



Кодовая маркировка даты выпуска приборов

Год	Кодированное обозначение
1983	R
1984	S
1985	Т
1986	U
1987	V
1988	W
1989	X
1990	A
1991	В
1992	С
1993	D
1994	E
1995	F
1996	H
1997	J
1998	K
1999	L
2000	N



Месяц	Кодированное обозначение
Январь	1
Февраль	2
Март	3
Апрель	4
Май	5
Июнь	6
Июль	7
Август	8
Сентябрь	9
Октябрь	0
Ноябрь	N
Декабрь	D



Соседние файлы в папке всё о транзисторах

• #

  06. 01.2022117.93 Кб4stp6nb50.pdf

• #

  06.01.20221.07 Mб6Мощные высокочастотные транзисторы.doc

• #

  06.01.2022519.68 Кб5Транзисторы HARRIS.pdf

• #

  06.01.202256.32 Кб7Цветовая и кодовая маркировка транзисторов.doc

Что такое 2N транзистор? (с изображением)

`;

Г.В. Пулос

Дата последнего изменения: 06 декабря 2022 г.

Транзистор 2N — это практически любой транзистор с тремя выводами. Обозначение транзистора 2N является частью системы нумерации электронных компонентов, созданной Объединенным инженерным советом по электронным устройствам (JEDEC). Созданная в 1958 году, JEDEC работала вместе с Национальной ассоциацией производителей электротехники (NEMA) над созданием стандартов, методов испытаний, обозначений и систем нумерации деталей для различных электронных компонентов. NEMA прекратила прямое участие JEDEC в своих программах в 1979; однако JEDEC продолжал работать как организация по торговле и стандартизации для полупроводниковой промышленности.

Любой транзистор с тремя выводами называется транзистором 2N.

В начале транзисторной промышленности в Соединенных Штатах Альянс электронной промышленности (EIA) и NEMA объединились в совместное предприятие, чтобы создать независимый орган по стандартизации, чтобы помочь установить параметры для многообещающей полупроводниковой промышленности. JEDEC родился благодаря этим усилиям и начал свою работу с обозначения различных новых полупроводниковых устройств и создания системы нумерации деталей, которая определяла некоторые основные аспекты различных полупроводниковых устройств. В начале существования организации было только два настоящих полупроводниковых устройства: диоды и транзисторы.

Диоды создаются из двух частей полупроводникового материала, сплавленных вместе, с проволочным выводом, выходящим из каждой из двух частей. Одна из секций заряжена положительно, а другая отрицательно. Там, где встречаются эти две секции, находится переход диода. Переход диода определяет многие его рабочие характеристики. Поскольку диоды имеют только один переход, они были обозначены JEDEC как полупроводниковые устройства с одним переходом и обозначены номером детали, начинающимся с 1N.

Практически все транзисторы в то время, когда JEDEC начал работать вместе с NEMA, представляли собой устройства с тремя проводами. Транзисторы того времени изготавливались почти исключительно из трех частей электрически заряженного полупроводникового материала, сплавленных вместе. Хотя электрический заряд можно было расположить либо как положительный-отрицательный-положительный, называемый PNP, либо как отрицательный-положительный-отрицательный, называемый NPN, все транзисторы того времени имели два перехода, где сходились три секции. Следовательно, JEDEC идентифицировал транзисторы как двухпереходные полупроводниковые устройства (что означает, что они имеют два перехода) и присвоил им номера деталей, начинающиеся с 2N. Это происхождение транзистора 2N.

С тех первых дней и примерно во время разделения путей NEMA и JEDEC было разработано много новых типов транзисторов. Многие из них имели более трех проводов, а некоторые работали на принципах электромагнитных полей, а не физических соединений. Например, полевой транзистор с двойным затвором имеет только один практический полярный переход, но четыре провода.

Поскольку диод уже использует обозначение 1N, оно было недоступно, поэтому JEDEC изменил значение 1N и 2N для обозначения двухпроводных и трехпроводных устройств. Затем он присвоил обозначение 3N полевому транзистору с двойным затвором, указав, что он имеет четыре провода. В результате этого изменения транзистор 2N стал транзистором с тремя проводными выводами и может иметь два внутренних перехода, в зависимости от конструкции устройства.

JEDEC по-прежнему действует как независимый орган, устанавливающий стандарты для полупроводниковых устройств; однако это больше не единственный создатель номеров деталей полупроводников, поскольку теперь также используются две другие основные системы стандартизации. Япония создала стандарт под названием Японский промышленный стандарт (JIS), в котором номера деталей транзисторов начинаются с 2S. Европейский стандарт Pro Electron (PE) является еще одним основным мировым стандартом для идентификации полупроводниковых компонентов. В этой системе буква указывает на материал, из которого сделан транзистор, за которым следует буква, обозначающая тип устройства. Например, BA обозначает кремниевый диод, BC обозначает кремниевый транзистор общего назначения, а AD обозначает германиевый силовой транзистор.

Вам также может понравиться

Рекомендуется

Корпуса транзисторов, корпуса устаревших типов

На этой странице содержится несколько дополнительных схем транзисторов, которые устарели. Схемы корпусов, в которых используются обозначения JEDEC с низким номером, использовавшиеся в ранних транзисторах, которые больше не производятся. Поскольку эти пакеты очень старые, предоставляется только схематический рисунок. Фактические физические размеры доступны, но не приведены здесь, чтобы уменьшить пропускную способность сервера.

ТО-9 Контур

ТО-9Чертеж упаковки

Транзистор общего назначения 2N1500 выполнен в корпусе ТО-9. Металлический корпус с 3 контактами аналогичен многим другим устройствам, которые все еще производятся. Выводы транзистора обозначены на чертеже металлическим язычком в основании банки [что не является обязательным]. Выводы изолированы от корпуса.

Схема TO-11

Маломощный транзистор общего назначения 2N341 выполнен в корпусе TO-11. Еще 3-х клеммная металлическая банка аналогична ТО-9схема показана выше. Чертеж TO-11 представлен на главной странице, посвященной контурам корпуса транзистора [здесь не повторяется для экономии полосы пропускания].

ТО-12 Контур

Транзистор малой мощности общего назначения 3N35 выполнен в корпусе ТО-12. Четырехконтактный металлический корпус похож на некоторые другие устройства. Выводы транзистора обозначены на чертеже, который всегда представляет собой вид снизу, обращенный к контактам. Выступ на корпусе находит штифты. Обратите внимание, что в этом пакете используются два отдельных базовых провода [Base 1 и Base 2]. Выводы электрически изолированы от металлического корпуса.

Чертеж упаковки ТО-12

Схема ТО-44

Т0-44 имел удлиненный металлический корпус, намного более высокий, чем обычные металлические банки, которые обычно встречаются. Чертеж TO-44 представлен на главной странице, посвященной контурам корпуса транзистора [не повторяется здесь для экономии полосы пропускания]. В корпусе TO-44 использовался 2N384, который представлял собой высокочастотный PNP-транзистор.

Устаревание пакетов

Как уже указывалось, эти обозначения пакетов JEDEC устарели или неактивны. Точная дата, когда обозначения были отозваны для использования, неизвестна. Номера деталей транзисторов, приведенные в качестве примеров, безусловно, устарели и больше не производятся. Графика обеспечивает общую форму или контур компонента, как это определено обозначением JEDEC.
