Собирая детекторные приемники и проводя с ними эксперименты, вы убедились, что громкость звучания их ограничена и повысить ее существенно не удается даже с очень хорошей наружной антенной. А вот использование небольшой радиодетали - транзистора, обладающего свойствами усиливать сигнал в десятки и сотни раз, существенно меняет дело. Потребляет же транзистор совсем немного энергии и способен работать даже при напряжении около 1 В.
Вы уже знаете, что у транзистора три вывода: база, эмиттер и коллектор. В большинстве случаев входной сигнал подают на базу, а усиленный снимают с коллектора. Но иногда бывает необходимо снимать сигнал с эмиттера, как это сделано, например, в ниже описываемом приемнике. Попробуйте сделать простейшие радиоприемники на транзисторах.

ДЕТЕКТОРНО-ТРАНЗИСТОРНЫЙ ПРИЕМНИК

Схема его приведена на рис. Вы видите входной колебательный контур, известный по предыдущей работе с детекторным приемником, — он состоит из катушки индуктивности L1 и переменного конденсатора С1.

Катушку L1 намотайте проводом ПЭЛ или ПЭВ диаметром 0,15 — 0,2 мм на ферритовом стержне диаметром 8 мм и длиной 40 — 50 мм. Всего нужно уложить на стержень 80 витков, намотка - виток к витку.

Катушку индуктивности, переменный конденсатор и несколько других деталей смонтируйте на плате из изоляционного материала (гетинакс, текстолит, картон, фанера). Катушку закрепите в стойках из проволоки, а переменный конденсатор прикрепите к плате винтами (или в крайнем случае приклейте его к плате). Для подпайки выводов деталей установите на плате монтажные стойки-шпильки из толстой луженой медной проволоки. Транзистор припаивайте после того, как будут припаяны все остальные детали. Самое главное — не перепутать его выводы, иначе приемник не будет работать. Определить выводы нетрудно. Посмотрите на транзистор сверху — вы увидите на его бортике цветную точку-метку.

При разомкнутых контактах выключателя (источник питания не подключен) настройте приемник переменным конденсатором на какую-нибудь радиостанцию.
Теперь подсоедините источник питания - громкость звука в телефонах должна возрасти в несколько раз.

РАДИОПРИЕМНИК НА ОДНОМ ТРАНЗИСТОРЕ

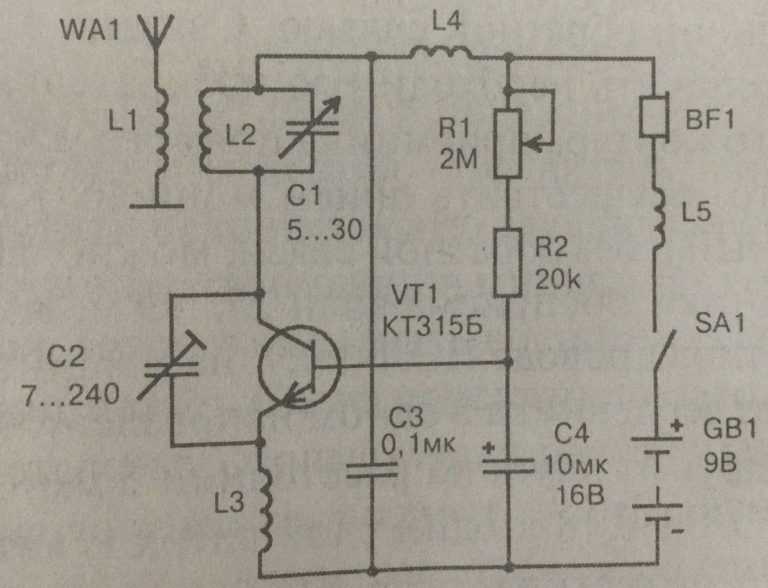

Этот приемник обладает значительно большей чувствительностью, чем предыдущий, хотя и содержит тоже один транзистор. Все дело в том, что головные телефоны стоят в цепи коллектора. В таком режиме транзистор обеспечивает большее усиление сигнала, чем при включении телефонов в эмиттерную цепь.
Несколько иначе выполнена и входная часть приемника. На общем ферритовом стержне размещены две катушки индуктивности - контурная L1 (с переменным конденсатором С1 она составляет уже известный колебательный контур) и катушка связи L2. Число витков катушки связи значительно меньше, чем у контурной, и на транзистор поступает лишь часть принятого сигнала. Сделано это для того, чтобы транзистор не влиял на колебательный контур и тем самым не изменял его настройки. Итак, с катушки связи сигнал поступает на базу транзистора через конденсатор С2. Здесь он детектируется, то есть из него выделяется сигнал звуковой частоты, который затем усиливается транзистором и поступает на головные телефоны.
Как и в предыдущем приемнике, смещение на базу транзистора подается через резистор R1. На схеме у буквенного обозначения резистора вы видите «звездочку». Она показывает, что этот резистор, возможно, придется подбирать (то есть уточнять его сопротивление) при налаживании приемника. Об этом будет сказано позже. Переменный и постоянные конденсаторы, а также резистор, транзистор, выключатель и головные телефоны такие же, что и в предыдущем приемнике. Катушки намотаны на ферритовом стержне диаметром 8 мм и длиной 40 — 50 мм. Катушка L1 содержит 80 витков, a L2 — 20 витков провода ПЭЛ или ПЭВ диаметром 0,15 — 0,2 мм. Расстояние между обмотками около 5 мм, намотка — виток к витку.

Часть деталей приемника смонтируйте на плате из изоляционного материала, которая напоминает плату детекторного приемника. После монтажа проверьте правильность всех соединений и только после этого подключите к стойкам платы источник питания, головные телефоны, антенну и заземление. Выключателем подайте питание на приемник (в головных телефонах при этом должен раздаться щелчок) и сразу же измерьте напряжение между эмиттером и коллектором транзистора — к эмиттерной цепи подключите плюсовой щуп вольтметра, а к коллекторной - минусовой.
Стрелка вольтметра должна показать напряжение около 4,5 В. Если оно значительно отличается (более чем на 20%) от указанного, подберите резистор R1 — установите вместо него другой (с меньшим или большим сопротивлением).
Узнать, какой именно резистор нужен, нетрудно. При меньшем измеренном напряжении нужно поставить резистор с большим по сравнению с указанным по схеме сопротивлением (например, 390 кОм, 430 кОм, 470 кОм и т. д.) Наоборот, если измеренное напряжение превышает заданное, сопротивление резистора следует уменьшить (установить резистор сопротивлением 300 кОм, 270 кОм, 240 кОм). Можно поступить иначе - включить вместо резистора R1 два последовательно соединенных резистора: постоянный сопротивлением около 100 кОм и переменный (любого типа, например СП-1, СПО-0,5) сопротивлением -1 МОм. Перемещая движок переменного резистора, добейтесь нужного напряжения, измерьте получившееся общее сопротивление (цепочку при этом надо отпаять от платы) и установите на плату постоянный резистор примерно с таким же сопротивлением. На практике такую подстройку приходится делать редко, поскольку оговорен требуемый коэффициент передачи тока транзистора (60 — 100), и при использовании транзистора с таким параметром указанный на схеме резистор смещения обеспечивает нужный режим его работы. Все сказанное справедливо, конечно, лишь при использовании свежей батареи. Поэтому измерьте ее напряжение при подключенном приемнике (иначе говоря, под нагрузкой) — оно не должно быть ниже 8,5 В, иначе батарею придется заменить.
После проверки и установки напряжения на коллекторе дотроньтесь пинцетом (или просто пальцем) до вывода базы транзистора. В телефонах должен раздаться слабый гул - фон переменного тока. Если до базы не дотрагиваться, в телефонах должен прослушиваться слабый шум, свидетельствующий о нормальной работе транзистора.
Вот теперь можно проверить, сколько радиостанций и с какой громкостью принимает смонтированная вами самоделка. Если заметите, что звук в телефонах искажается, отмотайте один-два витка от катушки связи L2. Если громкость звучания будет чрезмерной, включите между наружной антенной и антенным гнездом приемника постоянный конденсатор небольшой емкости (10 — 15 пФ). Изменить рабочий диапазон приемника в любом случае можно теми же средствами, что и для предыдущей конструкции.
Плату и детали, не уместившиеся на ней (гнезда, разъем, выключатель и батарею), укрепите в корпусе, который конструктивно может быть таким же, что и для детекторного приемника. Проводники питания можно припаять непосредственно к выводам батареи или использовать для подключения батареи к приемнику разъем-колодку от пришедшей в негодность «Кроны».

Практически любое количество ручных передатчиков может активировать приемник удаленного ретранслятора, так что весь актерский состав в убежище может активировать реквизит, если это необходимо. И вы можете использовать неограниченное количество релейных приемников с одним ручным передатчиком, чтобы действия могли происходить на противоположной стороне комнаты или даже на другой стороне привидения. Вы сообщаете нам о своих потребностях в беспроводном дистанционном управлении, и мы можем предоставить соответствующую конфигурацию.

Типичное использование беспроводного дистанционного триггера включает в себя предоставление актерам возможности включать свет, запускать генератор тумана или активировать анимированную опору без ведома посетителей. Для домашнего использования целью является напугать подростков и взрослых, а не маленьких людей, поэтому для некоторых аниматроников важен личный контроль. С беспроводным дистанционным триггером у вас всегда все под контролем.

Дополнительная информация

Вам также может понравиться…

Однотранзисторный рефлекторный приемник

Один транзисторный рефлекторный приемник в сконструированной версии, имеющей два дополнительных транзистора для приема динамиков.

Этот рефлекторный приемник был представлен в Июньский выпуск журнала Radio, Television & Hobbies за 1963 год. Были сделаны большие претензии что касается его производительности, по-видимому, обеспечивает хорошую громкость в наушниках с нет воздушной связи с местными станциями.
В последнее время проект описан в журнале HRSA «Радиоволны» за апрель 2006 г. , с дальнейшим обновление в июле 2006 года.
Транзисторные рефлекторные приемники были описано в статье здесь, что объясняет предысторию этого интересного дизайна.

Схема и работа.

Входящий сигнал развивался через настроенный контур питает базу транзистора. Это делается с помощью постукивания на катушке из-за низкого входного сопротивления транзистора, и является штатным упражняться. В этот момент транзистор работает как ВЧ-усилитель, с усиленная версия сигнала, появляющегося на коллекторе, разработанная через ВЧ-дроссель 2,5 мГн. Затем он демодулируется двумя 0A91 диод, скомпонован по схеме удвоителя напряжения. Это обеспечивает немного больше звука сигнал, чем один диод.
Регулятор громкости 10k обеспечивает нагрузку для детектора с фильтром 0,022 мкФ, отфильтровывающим оставшиеся RF.
Транзистор смещен напряжением делитель, состоящий из резисторов 39к и 6,8к, и эмиттер 2,2к резистор обеспечивает стабилизацию. Конденсатор 25 мкФ предотвращает потерю сигнала через этот резистор.
В этот момент звук развивался через регулятор громкости можно было подключить к усилителю или наушникам, что позволяло сигнал, который нужно услышать. Однако рефлекторная цепь идет еще дальше, а транзистор, усиливающий ВЧ, теперь используется для усиления звука в то же время.
Следуя пути звукового сигнала, видно, что он вводится в базу транзистора через настроенный контур. Настроенная схема не влияет на звуковой сигнал, так как несколько витков провода имеют незначительную индуктивность на звуковых частотах.
Теперь присутствует более сильный звуковой сигнал на коллекторе, но на этот раз дроссель 2,5 мГн малоэффективен, т.к. опять же, индуктивность слишком мала, чтобы повлиять на низкочастотный сигнал. Вместо, теперь сигнал появляется через наушники, которые также находятся в коллекторе схема.
Когда транзистор усиливает ВЧ, 0,0047 мкФ предотвращает потерю сигнала в наушниках, но реактивное сопротивление конденсатора такова, что звуковые сигналы проходят беспрепятственно.

Фактически схема работает так, как если бы в нем было два транзистора, хотя используется только один. Это возможно, потому что просто разделить две частоты. На одном конце есть звуковой сигнал, простирающийся примерно до 10 кГц, а на другом — РЧ охват 550 — 1600 кГц.

Пока схема будет работать как описано для приема местных станций огромное улучшение может быть достигнуто путем включения регенерация или «реакция». Это цель дополнительной обмотки, связанной к настроенной цепи. Он обеспечивает положительную обратную связь, так что радиочастотный сигнал многократно усиливается. Если его не контролировать, уровень сигнала возрастает. до момента, когда цепь колеблется. В таком виде он бесполезен на прием, и излучает помехи. Если обратная связь контролируется так что уровень находится непосредственно перед колебанием цепи, огромное увеличение в усилении, и возможна чувствительность, подобная многокаскадному супергетервалу.
Это цель 10k банка — это позволяет настроить обратную связь. Дроссель 2,5 мГн на потенциометре предотвращает потеря постоянного напряжения и звукового сигнала, особенно когда дворник направлен в сторону центр дорожки.

Настроенная схема с воздушным сердечником, хотя было дано описание использования ферритовой петли. Если необходимо, внешняя антенна может быть подключена к настраиваемой цепи через 250pF конденсатор.

Создание Reflex One.
Это еще один из проектов RTV&H. о которых я читал снова и снова в течение многих лет, и пришел в конце 2019 года, решил на самом деле построить его! Я вспомнил, что в журнале HRSA Radio Waves было также представили проект, и поэтому нашел статью, чтобы увидеть, что их вывод о конструкции был. Опять же, это был якобы очень хороший исполнитель, прием межгосударственных станций без антенны. Их версия была по существу как было первоначально представлено RTV&H, но антенная катушка была установлен горизонтально. Любопытно, почему этого не сделали в оригинальный дизайн, потому что это фактически позволяет ему функционировать как петля антенну, что позволяет избежать необходимости во внешней антенне в большинстве ситуаций.

По представлению HRSA. Обратите внимание на горизонтально установленную антенную катушку. В остальном дизайн такой же, как и у оригинала.

Я попытаюсь следовать тому же компоновка как у оригинала, но как у версии из жаропрочного сплава, установить антенную катушку горизонтально. Казалось бессмысленным требовать подключения внешней антенны когда этого можно было так легко избежать.
Было предложено несколько типов транзисторов, все германиевые «дрифтового» типа. У них более высокий коэффициент усиления, чем у старых типов. вроде OC44 и т.д. Так получилось, что у меня был ряд запчастей Tektronix транзисторы 2N1517. Как оказалось, это была просто переделка Филипс ОС171. На самом деле на корпусе написано «Сделано в Голландии», что подтверждает происхождение Филипс. У меня также есть другие подходящие типы, такие как AF117, которые это то, что использовалось в версии HRSA, но был выбран 2N1517/OC171.

Найден подходящий регулируемый конденсатор; тип, включающий редуктор, а также подходящий циферблат и крепление кронштейн был составлен. Для змеевика я использовал 65-миллиметровый соединитель для труб согласно инструкции. Конструкция из жаропрочного сплава, нашел медный провод, похожий на медный, и намотал катушку. к спец. (55 витков с ответвлениями на 2, 3 и 5 витках, а реактивная обмотка 5 витков [на самом деле не указано, но, по-видимому, калибр 24 B&S]).
Найден уже распиленный кусок фанеры согласно спецификации 6 x 8 дюймов, на которую монтируются все компоненты. С конструкция требовала наушников с высоким импедансом, вместо них я использую трансформатор для питания современных телефонов с низким импедансом.

Не так, как должно быть.
После того, как установка была закончена и включена вверх, он производил сигналы, как и другие рефлекторные конструкции, с которыми я сталкивался. В в частности, станции Sydney ABC (576 кГц, 630 кГц, 702 кГц) с их высокая мощность очень хорошо сочеталась с хорошей громкостью. Увы, не все было хорошо с регенерация. Он отказался работать, когда установка была настроена выше 2BL (702 кГц). Подумав, что может не хватить витков регенерации на катушке, Затем я заменил ферритовую петлю, так как было бы легче экспериментировать. с количеством оборотов. Это тоже ничего не дало.
Это определенно противоречило как Статьи RTV&H и HRSA. Я кратко попробовал другой тип регенерации схема, в которой небольшая емкость используется для связи ВЧ от очистителя бака регенерации до верхнего конца схемы настройки. Этот сработало и доказало, что настроечная катушка покрывает правильный частотный диапазон, и был способен колебаться. Однако мне не хотелось менять схему — это просто будет маскировать какую-то неизвестную неисправность, и это не будет «Reflex One» уже не тот.
Я давно отложил набор и подумал об этом. Почему не хватило обратной связи?

Радиочастотный дроссель.
Небольшое размышление дало ответ. Если мы посмотрим на схему регенерации, мы увидим, что катушка обратной связи в коллекторной цепи, которая также имеет ВЧ-дроссель, питающий детектор последовательно с ним. Это означает, что часть ВЧ-напряжения появляется на дроссель, а некоторые через катушку регенерации. Можно представить, что если бы дроссель имел значительно большее реактивное сопротивление, чем катушка регенерации, то на нем появится большая часть ВЧ напряжения, а не регенерация обмотка.
Так и оказалось. Уменьшая индуктивность дросселя, регенерация работала, и работала очень хорошо. Компромисс может заключаться в том, что детектор будет получать меньше входных данных, поэтому идея должна быть компромиссом. Как видно, дроссель указан составляет 2,5 мГн. Я пробовал 680uH с неплохими результатами, обеспечивая достаточную громкость и хорошая регенерация. Поднявшись в цене, я попробовал 1 мГн, все еще с отличным регенерация. У меня не было ничего между 1 мГн и 2,5 мГн, поэтому я оставил это при этом.
Мне любопытно, есть ли у кого-нибудь еще кто построил набор имел эту проблему? Мой макет такой же, как наборы прототипов, поэтому любое случайное соединение, которое может повлиять на регенерацию, должно быть таким же. Насколько я мог судить, дроссель, который я использовал, был того же типа. в прототипе, и я даже измерил значение, чтобы убедиться, что оно правильное. Тем не менее, это просто лишило схему регенерации слишком большого тока!
Ответ может никогда не быть полностью известен, но главное набор все равно схематически тот же, хоть и со сменой одного из дросселей. Более того, он работает как надо.
В наушниках приемлемая громкость была полученный от коммерческих станций Сиднея, и очень хороший объем от три станции ABC. В моем месте регулятор громкости не требовался так как сигнал никогда не был слишком громким. Контроль регенерации был очень плавно без люфта. Я обнаружил, что оптимальный выходной трансформатор сопротивление питания наушников было от 2 до 5кОм.
Было отмечено, что серийно выпускаемый петля, намотанная литцендратом, давала больший сигнал, чем петля с воздушным сердечником катушка. Не было предпринято никаких попыток измерить разницу, но, по предположению, были около 3 дБ. Поэтому рекомендуется, если это не желательно чтобы сохранить первоначальный дизайн, предпочтительнее использовать ферритовую петлю.

Громкоговоритель Прием.
Следующая статья в RTV&H для В августе 1963 года было показано, как можно добавить еще один транзистор для приема звука через динамики.

Учитывая, что мое местоположение не подходит для рекламы станций, а использование наушников в любом случае ограничивало, я продолжил добавление динамика. Как видно, схема представляет собой схему с одним транзистором. усилитель класса А. Вместо наушников резистор 4,7к. я считал что трансформаторная связь может давать более сильный сигнал, так как обмотка сопротивление будет падать намного меньше напряжения питания на ВЧ-транзистор. Схема была собрана на макетной плате и протестирована с использованием транзистора AC128. Между ними не было такой большой разницы, как ожидалось, но тем не менее было заметно. Опять же, может быть, около 3 дБ. я использовал транзистор межкаскадный трансформатор, который специально разработан для этого вида работа.
К сожалению, в то время как говорящий мог сейчас управлять, это было слишком слабо, за исключением сильных станций ABC. Этот не предназначен для критики схемы, поскольку она была разработана в той части Сиднея, которая имеет высокую напряженность поля и, без сомнения, обеспечить приемлемый прием. На самом деле, производительность была такой же, как и у любых других двух транзисторный рефлекторный набор с регенерацией.

Двухтранзисторный усилитель.
Было очевидно, что для радио практично в моем месте, что однотранзисторный звуковой каскад никогда не будет чтобы хватило, даже с трансформаторной связью. Мысли обратились к двум транзисторам. У RTV&H была двухтранзисторная схема усилителя с прямой связью. использовался в ряде проектов на протяжении многих лет. По-видимому, он был разработан STC, и был разработан с учетом хорошей термической стабильности, что важно на германиевых транзисторах. Я использовал эту схему усилителя ранее в других проектах, поэтому знал о его возможностях. Короче говоря, я чувствовал, что это подойдет Reflex One.

Трехтранзисторная регенеративная схема с марта 1959 года была первой использовать конструкцию усилителя STC.

Усилитель основан на TS1 и Транзисторы 2N185. Стабилизация смещения происходит за счет протекания тока на выходном транзисторе. Если ток увеличивается, то напряжение на 220R также увеличивается. Ток через 68k также увеличивается, вызывая TS1 проводить больше. Так как база 2Н185 напрямую сцеплена к коллектору TS1, так как напряжение коллектора TS1 падает, поэтому делает смещение 2Н185, восстанавливая правильный режим работы. К обслуживать различные транзисторы, 68k можно изменить так, чтобы выход транзистор работает с правильным смещением.
В моей конструкции этого усилителя Я использовал OC71 и AC128, так как у меня их много. Изначально, Я попробовал AC128 в качестве первого транзистора, но, хотя он работал, выходной транзистор был неправильно смещен. Ток был намного меньше, чем должен быть. Хотя возможно, что изменение 68k могло бы улучшить его, Было легко попробовать OC71, и, учитывая, насколько он хорош, оставил его как есть. Выходной трансформатор, который я использовал, был типа от 500R до 8R.
Опять же, и трансформатор и сопротивление были опробованы муфты, в плане подключения усилителя к ресиверу, с аналогичным изменением усиления. Учитывая достаточную чувствительность двухтранзисторного схема, она больше соответствовала оригиналу при использовании сопротивления связь.
Усилитель оказался исправным, он был построен на бирках, а динамик и трансформатор были установлены на фанерной основе.

Заключительный контур.

Reflex One с двухтранзисторным усилителем.

Потребляемый ток при 9 В составляет около 16 мА. Примечание что, поскольку транзисторы PNP используются, питание отрицательное. Получатель хорошо работает в моем месте в Голубых горах.
