Транзистор КТ814, КТ815, КТ816, КТ817

Транзисторы

30.06.2019

Arazbor

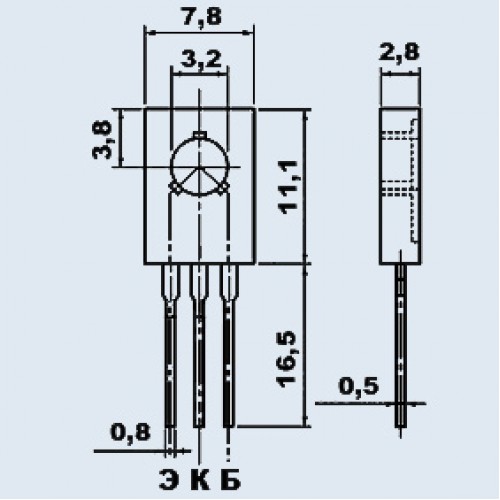

Транзистор КТ814, КТ815, КТ816, КТ817
Справочник содержания драгоценных металлов в радиодеталях основанный на справочных данных различных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Радиодетали могут содержать золото, серебро, платину и МПГ (Металлы платиновой группы, Платиновая группа, Платиновые металлы, Платиноиды, ЭПГ)

Содержание драгоценных металлов в транзисторе: КТ814, КТ815, КТ816, КТ817

Золото: 0.0043
Серебро: 0
Платина: 0
МПГ: 0
По данным: Справочник по драгоценным металлам ПРИКАЗ №70

Транзистор, полупроводниковый триод — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет его использовать для усиления, генерирования, коммутации и преобразования электрических сигналов. В настоящее время транзистор является основой схемотехники подавляющего большинства электронных устройств и интегральных микросхем.

Типы транзисторов

Существует два основных типа транзисторов: биполярные и полевые.

1. Биполярные транзисторы. Они являются, вероятно, более распространенным типом (именно о них, например, шла речь в предыдущих разделах этой главы). В базу такого транзистора подается небольшой ток, а он, в свою очередь, управляет количеством тока, протекающего между коллектором и эмиттером.
2. Полевые транзисторы. Имеют три вывода, но они называются затвор (вместо базы у биполярного), сток (вместо коллектора) и исток (вместо эмиттера). Аналогично воздействие на затвор транзистора (но на этот раз не тока, а напряжения) управляет током между стоком и истоком. Полевые транзисторы также имеют разную полярность: они бывают N-канальные (аналог NPN-биполярного транзистора) и Р-канальные (аналог PNP).

Маркировка транзисторов СССР

Обозначение транзисторов до 1964 года
Первый элемент обозначения — буква П, означающая, что данная деталь и является, собственно, транзистором. Биполярные транзисторы в герметичном корпусе обозначались двумя буквами — МП, буква М означала модернизацию. Второй элемент обозначения — одно, двух или трехзначное число, которое определяет порядковый номер разработки и подкласс транзистора, по роду полупроводникового материала, значениям допустимой рассеиваемой мощности и граничной(или предельной) частоты.
От 1 до 99 — германиевые маломощные низкочастотные транзисторы.
От 101 до 199 — кремниевые маломощные низкочастотные транзисторы.
От 201 до 299 — германиевые мощные низкочастотные транзисторы.
От 301 до 399 — кремниевые мощные низкочастотные транзисторы.
От 401 до 499 — германиевые высокочастотные и СВЧ маломощные транзисторы.
От 501 до 599 — кремниевые высокочастотные и СВЧ маломощные транзисторы.
От 601 до 699 — германиевые высокочастотные и СВЧ мощные транзисторы.
От 701 до 799 — кремниевые высокочастотные и СВЧ мощные транзисторы.

Обозначение транзисторов после 1964 года

Первый символ необходим для обозначения типа используемого материала
Буква Г или цифра 1 — германий.
Буква К или цифра 2 — кремний.
Буква А или цифра 3 — арсенид галлия.

Второй символ обозначает тип транзистора
П — полевой транзистор
Т — биполярный транзистор

Третий символ необходим для обозначения мощности и граничной частоты
1 — транзисторы маломощные(до 0,3 ватт) низкочастотные(до 3 МГц).
2 — транзисторы маломощные(до 0,3 ватт) средней частоты(до 30 МГц).
3 — транзисторы маломощные(до 0,3 ватт) высокочастотные.
4 — транзисторы средней мощности(до 1,5 ватт), низкочастотные(до 3 МГц).
5 — транзисторы средней мощности(до 1,5 ватт),средней частоты(до 30 МГц).
6 — транзисторы средней мощности(до 1,5 ватт),высокочастотные и СВЧ.
7 — транзисторы мощные(свыше 1,5 ватт), низкочастотные(до 3 МГц).
8 — транзисторы мощные(свыше 1,5 ватт), средней частоты(до 30 МГц).
9 — транзисторы мощные(свыше 1,5 ватт), высокочастотные и СВЧ.

Четвертый и пятый элементы обозначения — определяют порядковый номер разработки.

Изменения в маркировке вступившие в силу в 1978 году. Изменения коснулись обозначения функциональных возможностей — третьего элемента.

Для биполярных транзисторов:
1 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 30 МГц.
2 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой до 300 МГц.
4 — транзистор с рассеиваемой мощностью до 1 ватта и граничной частотой более 300 МГц.
7 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 30 МГц.
8 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой до 300 МГц.
9 — транзистор с рассеиваемой мощностью более 1 ватта и граничной частотой свыше 300 МГц.

Tags: транзистор

Как самому сделать зарядное для аккумулятора автомобиля. Как сделать зарядное устройство для автомобильного аккумулятора. Зарядное устройство из адаптера

Реализовать схему защиты не сложно, тем более что она очень важна для защиты всех своих устройств от короткого замыкания и перегрузки. Если в приборе по каким-либо причинам случается короткое замыкание это может привести к непоправимым последствиям для него. Чтобы защитить вас от лишних затрат, а прибор от выгорания, достаточно сделать небольшую доработку, по нижеприведенной схеме.

Важно отметить что вся схема построена на комплементарной паре транзисторов. Для понимания расшифруем смысл фразы. Комплементарной парой называют транзисторы с одинаковыми параметрами, но разными направлениями p-n переходов.

Т.е. все параметры напряжения, тока, мощности и прочие у транзисторов абсолютно одинаковые. Отличие лишь проявляется в типе транзистора p-n-p или n-p-n. Также приведем примеры комплементарных пар, чтобы облегчить вам покупку. Из российской номенклатуры: КТ361/КТ315, КТ3107/КТ3102, КТ814/КТ815, КТ816/КТ817, КТ818/КТ819. В качестве импортных прекрасно подойдут BD139/BD140. Реле надо выбирать на рабочее напряжение не менее 12 В, 10-20 А.

Принцип действия:

При превышении определенного порога (порог устанавливается переменным резистором, опытным путем) замыкаются ключи комплементарной пары транзисторов. Напряжение на выходе прибора пропадает и загорается светодиод, свидетельствующий о срабатывании защитной системы прибора.

Кнопка между транзистора, позволяет осуществить сброс защиты (в стационарном состоянии замкнута, т.е. работает на размыкание). Сбросить защиту можно и другим путем, просто выключить и включить блок. Защита актуальна для источников питания или аккумуляторных зарядок.

Начиниющие радиолюбители, которых большинство, для сборки регулированного блока питания выбирают схемы попроще. Такую схемку решил сделать и я, так как возможностей достать дорогие детали и настроить сложный БП вряд-ли получится.

Самое основное для любой конструкции корпус. Тут мне повезло досать нерабочий БП ATX от компьютера, куда и будет помещён будущий блок питания.

Разъёмы сзади для сети 220В оставил, а на место кулера прикрутил обычную розетку, так как их постоянно не хватает для массы моих электронных устройств. Короче лишней она не будет.

Печатная плата блока питания простейшая и изготовить её будет легко даже начинающим. В крайнем случае можно вырезать дорожки резаком, а не травить. Для защиты по максимальному току — а это обязательно должно быть в радиолюбительском блоке питания, выбрал схему электронного предохранителя с индикацией перегрузки на светодиоде.

Передняя панель блока питания изготавливается из пластика, текстолита или даже фанеры — кто на что богат. На ней будут крепиться стрелочные индикаторы — вольтметр и амперметр (как впоследствии стало понятно, что это намного лучше и удобней цифровой индикации), регулятор напряжения и кнопки включения и переключения режимов защиты. Я выбрал 0,1 и 1А, но можно расчитать резистор токовой защиты на любое значение.

Ещё на передней панели блока питания будут две клеммы для подключения проводов выхода БП.

Получается вот что-то уже похожее на блок питания. Трансформатор выбираем такой, чтоб он поместился в корпус. Так что если вы идёте его покупать на радиобазаре — сначала замеряйте габариты коробки.

Корпус обклеиваем самоклеющейся плёнкой или красим лаком.

Зелёный светодиод будет светиться при включении БП в сеть, а красный сигнализирует о срабатывании защиты от токовой перегрузки.

Здесь написано как рассчитать шунт для стрелочных индикаторов. А чтоб нанести на шкалу новые значения вольт и ампер, придётся раскрыть их корпуса и аккуратно наклеить бумажки с новыми значениями поверх старых.

Для защиты блока питания при конструировании различных схем рекомендуется на выход БП добавить узел защиты от перегрузки по току. Простая схема устройства построена с применением тиристора в качестве управляющего элемента защиты по напряжению.

Пока напряжение питания на входе находится в пределах нормы, стабилитрон и тиристор закрыты, ток протекает в нагрузку. При превышении напряжения питания свыше 15,2В, открывается стабилитрон, и вслед за ним тиристор, так как между его катодом и управляющим электродом присутствует разность потенциалов, достаточная для его отпирания. Подключенный параллельно выходу источника питания тиристор VS1 при перегрузке обрывает плавкий предохранитель в течение нескольких микросекунд, если выходное напряжение окажется свыше допустимого. Порог открывания тиристора, а именно, срабатывания защиты, зависит от технических данных стабилитрона. При перегорании предохранителя включится пьезоизлучатель звука со встроенным генератором, который просигнализирует о внешней неисправности, который, так же, индицирует о возможном коротком замыкании в нагрузке. Сигнализатор будет звучать до тех пор, пока не будет отключено общее питание или устройство нагрузки.

Видео работы схемы защиты источника питания

Аварийные «экстратоки» и «экстранапряжения» не идут на пользу ни одному электронному устройству. Необходимо вводить защитные цепи с автоматическим ограничением, снижением, отключением питания или, в крайнем случае, с визуальной/звуковой индикацией аварийного состояния.

Простейшим элементом защиты служит плавкий предохранитель. При его выборе надо ориентироваться на стандартные номинальные токи срабатывания:

SМD-предохранители — 62; 125; 250; 375; 500; 750 мА, 1.0; 1.5; 2.0; 2.5; 3.0; 3.5; 4.0; 5.0 А;

Обычные «стеклянные» предохранители — 50; 60; 80; 100; 160; 200; 250; 315; 500; 630; 800 мА, 1.0; 1.25; 1.6; 2.0; 3.15; 3.5; 4.0 А.

Время срабатывания предохранителя зависит от величины протекающего тока. Судя по Табл. 6.9, ориентироваться на номинальный ток ПЛАВ нельзя, необходимо его многократное превышение, например, 4/ПЛАВ. На практике считается, что плавкая вставка с надписью «1А» гарантированно «сгорает» при токе 2. 5 А.

Радиолюбители за неимением времени иногда изготавливают кустарные проволочные предохранители, называемые в обиходе «жучками». Если используется медный провод, то можно взять данные из Табл. 6.10. Разумеется, «жучки» после проведения эксперимента надо заменить нормальными предохранителями.

Следует отличать плавкие предохранители (fuse) от предохранительных резисторов (fusible resistor). Последние по конструкции напоминают обычные резисторы, но при перегорании не оставляют вокруг себя чёрного пятна металлизированной сажи, которая может закоротить другие цепи на печатной плате.

Ещё один важный элемент защиты — это варисторы (Табл. 6.11). В отличие от предохранителей, они устанавливаются не последовательно, а параллельно, т.е. защита осуществляется по напряжению, а не по току.

Если напряжение меньше порогового, то сопротивление варистора большое, и он практически не оказывают влияние на защищаемую цепь. Если порог достигнут, то сопротивление варистора быстро снижается. Это позволяет эффективно защищать аппаратуру от кратковременных импульсных помех.

На Рис. 6.20, а…к показаны схемы защиты питания от всплесков напряжения и коротких замыканий.

Рис. 6.20. Схемы защиты питания от всплесков напряжения и коротких замыканий (начало):

а) защита от повышенного входного напряжения с порогом, определяемым стабилитроном VD1. Оптореле VU1 имеет нормально замкнутые контакты с током нагрузки не более 250 мА;

б) электронное отключение питания при пробое мощного регулирующего транзистора, находящегося внутри стабилизатора напряжения А1. Быстродействие определяется параметрами оптотиристора VU1. Излучатель HL1 красным цветом индицирует аварийное состояние. Резистор R3 устанавливает напряжение перехода транзистора VT1 в закрытое состояние;

в) «параллельная» защита цепи +5 В. При всплесках напряжения открывается тиристор VS1 и перегорает плавкая вставка FU1 (или самовосстанавливающийся предохранитель). Конденсатор C1устраняет ложные срабатывания тиристора. Мощный проволочный резистор R3защищает тиристор VS1 от «экстратоков». Пороговое напряжение стабилитрона VDI имеет разброс 3.1…3.5 В, поэтому его точное значение устанавливается подстройкой резистора R1.

г) аналогично Рис. 6.20, в, но с заменой тиристорного ключа мощным параллельным стабилизатором напряжения на элементах VDI, VTI, R1…R3 и дополнительной защитой по входу при помощи варистора RV1. Порог срабатывания устанавливается резистором R1 на уровне примерно на 0.2…0.4 В выше, чем напряжение питания +3…+5 В;

Рис. 6.20. Схемы защиты питания от всплесков напряжения и коротких замыканий (окончание):

д) HL1 — это индикатор снижения напряжения питания с +5 до +4 В, что может свидетельствовать о предаварийном состоянии. Точный порог устанавливается резистором R3. Схема служит только для индикации неполадок. Устранение аварии производится оператором вручную;

е) защита от помех и перенапряжений в бортовой сети автомобиля (элементы R1, C1). Мигающий светодиод HL1 служит индикатором неверной полярности подачи питания;

ж) красный цвет светодиода HL1 индицирует обрыв предохранителя FU1, зелёный — нормальную работу. При оранжевом или жёлтом цвете следует выбрать другой тип диода VD1

з) защита от превышения тока в «минусовом» проводе. Резистором R3 добиваются триггер-ного режима работы. Резистором R1 устанавливают ток защиты в пределах 10…600 мА. Для ориентира, если R2= 10 Ом, то ток срабатывания равен 85… 111 мА;

и) варисторная защита устройств, подключённых к телефонной линии. При большой амплитуде или случайной подаче сетевого напряжения 220 В перегорает плавкая вставка FU1;

к) стабилитрон VD2 защищает от всплесков входного напряжения. Ток ограничивается резистором R1, короткие импульсные помехи сглаживаются конденсатором C1.

Когда мы включаем , напряжения на выходе не сразу достигают нужного значения, а примерно через 0.02 секунды, и чтобы исключить подачу пониженного напряжения на компоненты ПК, существует специальный сигнал «power good», также иногда называемый «PWR_OK» или просто «PG», который подаётся, когда напряжения на выходах +12В, +5В и +3.3В достигают диапазона корректных значений. Для подачи этого сигнала выделена специальная линия на ATX разъёме питания, подключаемого к (№8, серый провод). Ещё одним потребителем этого сигнала является схема защиты от подачи пониженного напряжения (UVP) внутри БП, о которой ещё пойдёт речь – если она будет активна с момента включения на БП, то она просто не даст компьютеру включиться, сразу отключая БП, поскольку напряжения будут заведомо ниже номинальных. Поэтому эта схема включается только с подачей сигнала Power Good. Этот сигнал подаётся схемой мониторинга или ШИМ-контроллером (широтно-импульсная модуляция, применяемая во всех современных импульсных БП, из-за чего они и получили своё название, английская аббревиатура – PWM, знакомая по современным кулерам – для управления их частотой вращения подаваемый на них ток модулируется подобным образом.) Диаграмма подачи сигнала Power Good согласно спецификации ATX12V. VAC — входящее переменное напряжение, PS_ON# — сигнал «power on», который подаётся при нажатии кнопки включения на системном блоке.»O/P» — сокращение для «operating point», т.е. рабочее значение. И PWR_OK — это и есть сигнал Power Good. T1 меньше чем 500 мс, T2 находится между 0.1 мс и 20 мс, T3 находится между 100 мс and 500 мс, T4 меньше или равно 10 мс, T5 больше или равно 16 мс и T6 больше или равно 1 мс. Защита в обоих случаях реализована при помощи одной и той же схемы, мониторящей выходные напряжения +12В, +5В и 3. 3В и отключающей БП в случае если одно из них окажется выше (OVP — Over Voltage Protection) или ниже (UVP — Under Voltage Protection) определённого значения, которое также называют «точкой срабатывания». Это основные типы защиты, которые в настоящее время присутствуют фактически во всех , более того, стандарт ATX12V требует наличия OVP. Некоторую проблему составляет то, что и OVP, и UVP обычно сконфигурированы так, что точки срабатывания находятся слишком далеко от номинального значения напряжения и в случае с OVP это является прямым соответствием стандарту ATX12V: Выход Минимум Обычно Максимум +12 V 13.4 V 15.0 V 15.6 V +5 V 5.74 V 6.3 V 7.0 V +3. 3 V 3.76 V 4.2 V 4.3 V Т.е. можно сделать БП с точкой срабатывания OVP по +12В на 15.6В, или +5В на 7В и он всё ещё будет совместим со стандартом ATX12V. Такой будет длительное время выдавать, допустим, 15В вместо 12В без срабатывания защиты, что может привести к выходу из строя компонентов ПК. С другой стороны, стандарт ATX12V чётко оговаривает, что выходные напряжения не должны отклоняться более чем на 5% от номинального значения, но при этом OVP может быть конфигурирована производителем БП на срабатывание при отклонении в 30% по линиям +12В и +3.3В и в 40% — по линии +5В. Производители выбирают значения точек срабатывания используя ту или иную микросхему мониторинга или ШИМ-контроллера, потому что значения этих точек жёстко заданы спецификациями той или иной конкретной микросхемы. Как пример возьмём популярную микросхему мониторинга PS223 , которая используется в некоторых , которые до сих присутствуют на рынке. Эта микросхема имеет следующие точки срабатывания для режимов OVP и UVP: Выход Минимум Обычно Максимум +12 V 13.1 V 13.8 V 14.5 V +5 V 5.7 V 6.1 V 6.5 V +3.3 V 3.7 V 3.9 V 4.1 V Выход Минимум Обычно Максимум +12 V 8.5 V 9.0 V 9.5 V +5 V 3. 3 V 3.5 V 3.7 V +3.3 V 2.0 V 2.2 V 2.4 V Другие микросхемы предоставляют другой набор точек срабатывания. И ещё раз напоминаем вам, насколько далеко от нормальных значений напряжения обычно сконфигурированы OVP и UVP. Для того, чтобы они сработали, блок питания должен оказаться в весьма сложной ситуации. На практике, дешёвые БП, не имеющие кроме OVP/UVP других типов защиты, выходят из строя раньше, чем срабатывает OVP/UVP. В случае с этой технологией (англоязычная аббревиатура OCP — Over Current Protection) есть один вопрос, который следовало бы рассмотреть более подробно. По международному стандарту IEC 60950-1 в компьютерном оборудовании ни по одному проводнику не должно передаваться более 240 Вольт-ампер, что в случае с постоянным током даёт 240 Ватт. Спецификация ATX12V включает в себя требование о защите от превышения по току во всех цепях. В случае с наиболее нагруженной цепью 12Вольт мы получаем максимально допустимый ток в 20Ампер. Естественно, такое ограничение не позволяет изготовить БП мощностью более 300Ватт, и для того, чтобы его обойти, выходную цепь +12В стали разбивать на две или более линий, каждая из которых имела собственную схему защиты от перегрузки по току. Соответственно, все выводы БП, имеющие +12В контакты, разбиваются на несколько групп по количеству линий, в некоторых случая на них даже наносится цветовая маркировка, чтобы адекватно распределять нагрузку по линиям. Однако во многих дешёвых БП с заявленными двумя линиями +12В на практике используется только одна схема защиты по току, а все +12В провода внутри подключаются к одному выходу. Для того, чтобы реализовать адекватную работу такой схемы, защита от нагрузки по току срабатывает не при 20А, а при, например, 40А, и ограничение максимального тока по одному проводу достигается тем, что в реальной системе нагрузка в +12В всегда распределена по нескольким потребителям и ещё большему количеству проводов. Более того, иногда разобраться, используется ли в данном конкретном БП отдельная защита по току для каждой линии +12В можно, только разобрав его и посмотрев на количество и подключение шунтов, используемых для измерения силы тока (в некоторых случаях количество шунтов может превышать количество линий, поскольку для измерения силы тока на одной линии могут использоваться несколько шунтов). Различные типы шунтов для измерения силы тока. Ещё одним интересным моментом является то, что в отличие от защиты от повышенного/пониженного напряжения допустимый уровень тока регулируется производителем БП, путём подпаивания резисторов того или иного номинала к выходам управляющей микросхемы. А на дешёвых БП, несмотря на требования стандарта ATX12V, эта защита может быть установлена только на линии +3.3В и +5В, либо отсутствовать вовсе. Как следует из её названия (OTP — Over Temperature Protection), защита от перегрева выключает блок питания, если температура внутри его корпуса достигает определённого значения. Ей оснащены далеко не все блоки питания. В блоках питания можно увидеть термистор, прикреплённый к радиатору (хотя в некоторых БП он может быть припаян прямо к печатной плате). Этот термистор соединён с цепью управления скоростью вращения вентилятора, он не используется для защиты от перегрева. В БП, оборудованных защитой от перегрева, обычно используется два термистора – один для управления вентилятором, другой, собственно для защиты от перегрева. Защита от короткого замыкания (SCP — Short Circuit Protection) – вероятно, самая старая из подобных технологий, потому что её очень легко реализовать при помощи пары транзисторов, не задействуя микросхему мониторинга. Эта защита обязательно присутствует в любом БП и отключает его в случае короткого замыкания в любой из выходных цепей, во избежание возможного пожара.
