Маркировка полевых SMD транзисторов

Маркировка Тип Маркировка Тип
6A MMBF4416 C92 SST4392
6B MMBF5484 C93 SST4393
6C MMBFU310 h26 SST4416
6D MMBF5457 I08 SST108
6E MMBF5460 I09 SST109
6F MMBF4860 I10 SST110
6G MMBF4393 M4 BSR56
6H MMBF5486 M5 BSR57
6J MMBF4391 M6 BSR58
6K MMBF4932 P01 SST201
6L MMBF5459 P02 SST202
6T MMBFJ310 P03 SST203
6W MMBFJ175 P04 SST204
6Y MMBFJ177 S14 SST5114
B08 SST6908 S15 SST5115
B09 SST6909 S16 SST5116
B10 SST6910 S70 SST270
C11
SST111
S71 SST271
C12 SST112 S74 SST174
C13 SST113 S75 SST175
C41 SST4091 S76 SST176
C42 SST4092 S77 SST177
C43 SST4093 TV MMBF112
C59 SST4859 Z08 SST308
C60 SST4860 Z09 SST309
C61 SST4861
Z10
SST310
C91 SST4391 6Z MMBF170
701 2N7001 V02 VN0605T
702 SN7002 V04 VN45350T
SA BSS123 V0AJ TP610T
SS BSS138 V50 VP0610T
V01 VN50300T
Просмотров: 12005

Загрузка.

..

Полевой транзистор — презентация онлайн

Похожие презентации:

Полевые транзисторы. Основные сведения и классификация

Полевые транзисторы

Полевые транзисторы JFET. (Лекция 8)

Полевые транзисторы. Основные сведения и классификация

Полевые транзисторы

Полевые транзисторы

Полевые транзисторы

Полевые транзисторы (FET)

Устройство полевого транзистора

Полевые транзисторы

1. Полевой транзистор

В полевых транзисторах используют
эффект воздействия поперечного
электрического поля на проводимость
канала, по которому движутся носители
электрического заряда.
Полевые транзисторы изготавливают
двух типов:
— с затвором в виде p-n-перехода;
— с изолированным затвором.

3. Устройство полевого транзистора с затвором в виде p-n-перехода

4. Принцип действия полевого транзистора с затвором в виде p-n-перехода

Принцип действия полевого транзистора с p-nзатвором основан на изменении ширины
обедненного слоя при изменении обратного
напряжения p-n-перехода. С увеличением
напряжения на затворе ширина обедненного слоя
увеличивается, а поперечное сечение канала и,
соответственно, его проводимость уменьшается.
Максимальный ток стока и максимальное
напряжение Uвых будет при нулевом напряжении на
затворе.
Ток стока становится равным нулю при напряжении
отсечки Uо.

5. Схематическое изображение полевого транзистора с затвором в виде p-n-перехода.

Схематическое изображение полевого
транзистора с затвором в виде p-nперехода.

6. Выходная ( стоковая ) характеристика полевого транзистора с затвором в виде p-n- перехода: Ic=f(Uc)

Ic
Uc

7. Полевой транзистор с изолированным затвором

• Полевой транзистор с изолированным
затвором чаще называют
транзистором МДП- типа.
М- металл
Д- диэлектрик
П- полупроводник

8. Устройство полевого транзистора с изолированным затвором

1-исток
2-затвор
3-сток
4-металл
5-диэлектрик
6-канал n-типа
7полупроводник
р-типа

9.

Принцип действия полевого транзистора с изолированным затворомПри подаче на затвор положительного
напряжения электроны вытягиваются из
основной пластины и скапливаются под
изолирующей пластинкой. При определенной
разности потенциалов концентрация
электронов под диэлектриком превысит
концентрацию дырок и области n будут
соединены проводящим электронным
каналом.
При отрицательной полярности напряжения на
затворе на металлической поверхности его
образуется скопление зарядов отрицательного знака,
а у прилегающей к диэлектрику поверхности канала
образуется обедненный слой, как результат ухода из
него свободных электронов.
При этом проводимость канала уменьшается, что
приводит к уменьшению тока стока.
Такой режим работы транзистора называют режимом
обеднения.
При положительной полярности напряжения на
затворе режим называют режимом обогащения.

11. Схематическое изображение полевого транзистора с изолированным затвором

12.

Стоковая характеристика полевого транзистора с изолированным затворомIc
Uз>0
Uз=0
Uз<0
Uc

13. Основные характеристики полевых транзисторов

1. Крутизна характеристик S равна отношению изменения тока
стока ∆Iст к изменению напряжения на затворе ∆Uз при
постоянном напряжении на стоке.
S=∆Icт/∆Uз при Uст=const
2. Внутреннее сопротивление ( выходное сопротивление ) Ri
равно отношению изменения напряжения на стоке ∆Uст к
изменению тока на стоке ∆Iст при постоянном напряжении на
затворе.
Ri=∆Uст/∆Iст при Uз=const
3. Коэффициент усиления μ показывает во сколько раз сильнее
влияет на ток стока изменение напряжения на затворе ∆Uз, чем
изменение напряжения на стоке ∆Uс.
μ=∆Uc/∆Uз при Iс=const или μ=S∙Ri
4. Входное сопротивление Rвх между затвором и истоком
определяется при максимально допустимом напряжении между
этими электродами.
Rвх=∆Uз max/∆Iз max
• 5. Напряжение отсечки Uз отс- обратное напряжение на затворе
при котором токопроводящий канал окажется перекрытым.

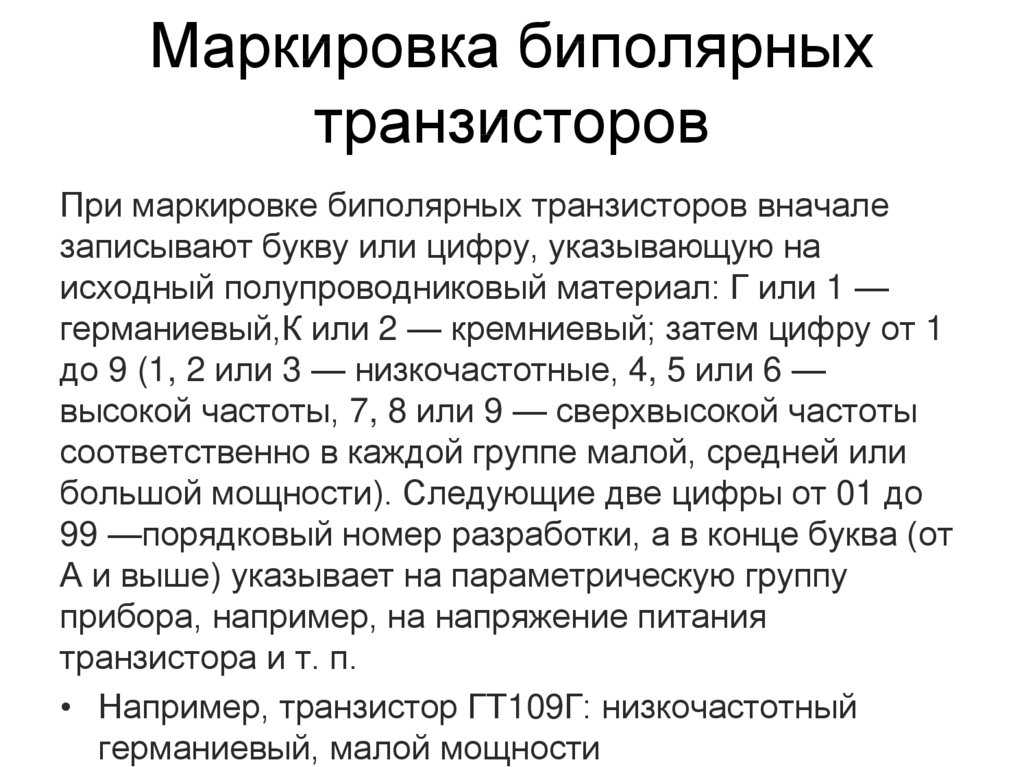

15. Маркировка транзисторов:

Состоит из 4 элементов:
• 1- буква или цифра обозначающая материал базы транзистора.
• 2- буква, указывающая класс прибора:
Т- биполярный транзистор
П- полевой транзистор.
• 3- трехзначное число, показывает диапазон частот и мощность прибора:
Частота, МГц
Мощность рассеяния, Вт
Малая
Р<0,3
Средняя
Р<1,5
Большая
Р>1,5
Низкая f<3
101-199
401-499
701-799
Средняя 3<f<30
201-299
501-599
801-899
Высокая 30<f<300
301-399
601-699
901-999
• 4- буква от А до Я- определяет производственную разновидность
прибора.
• КТ324А-кремневый биполярный
транзистор, высокочастотный, малой
мощности.
• 1Т806Б-?
• КП102Е-?
• ГТ703Б-?
• КП350А-?
• КП201В-?
