КТ361А, КТ361Б, КТ361В, КТ361Г, КТ361Д, КТ361Е

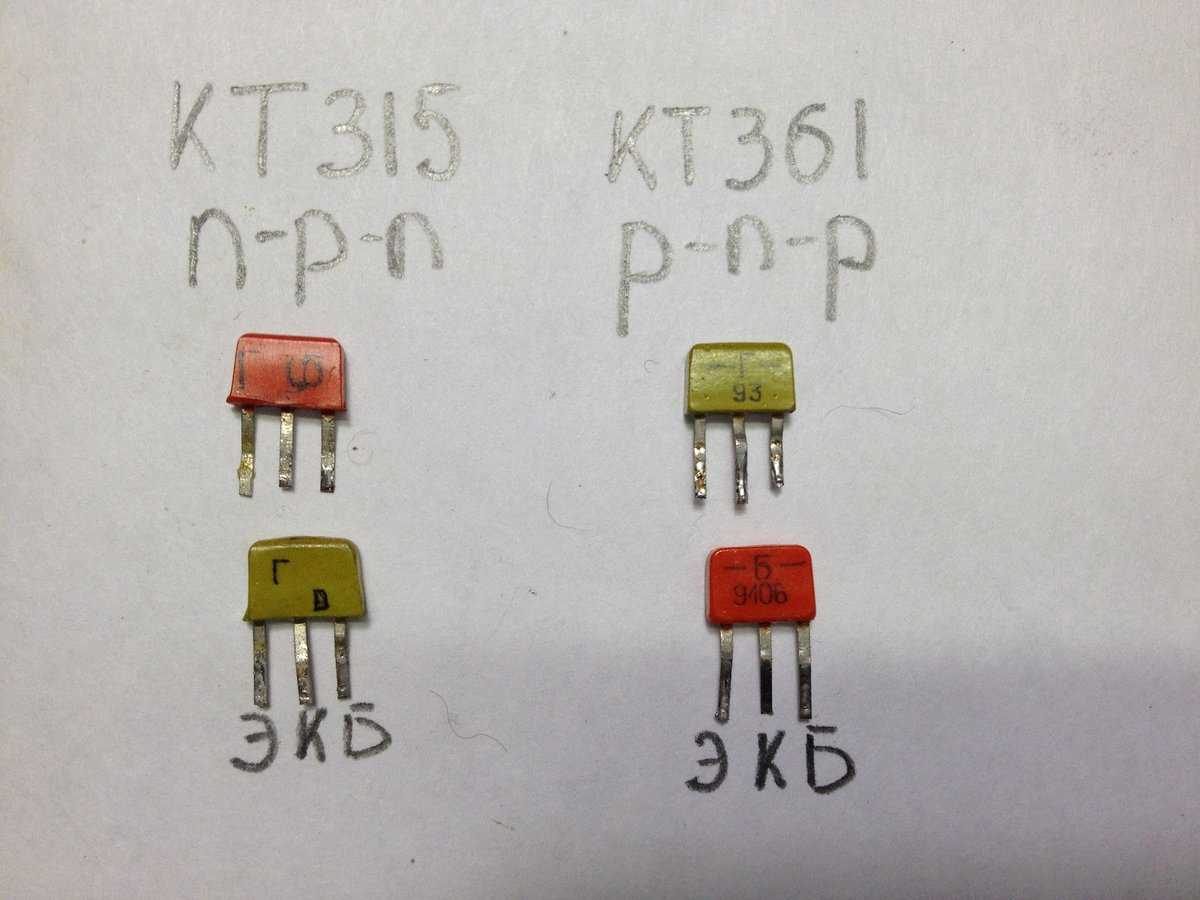

Транзисторы кремниевые эпитаксиально-планарные p-n-p усилительные высокочастотные: КТ361А, КТ361Б, КТ361В, КТ361Г, КТ361Д, КТ361Е. Предназначены для работы в усилителях высокой частоты. Выпускаются в пластмассовом корпусе с гибкими выводами.

Масса транзистора не более 0,3 грамма.

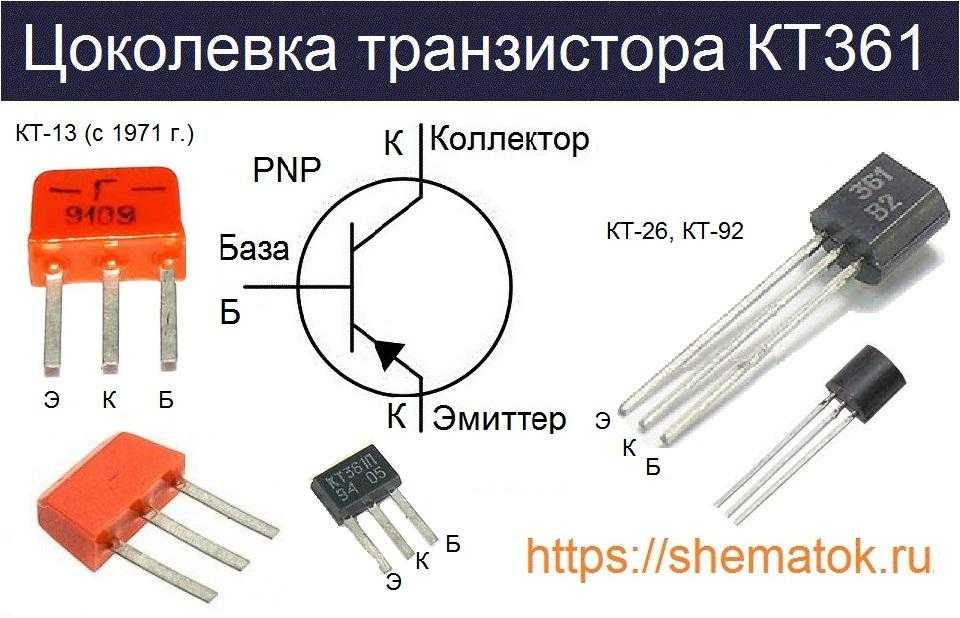

Чертёж транзистора КТ361А, КТ361Б, КТ361В, КТ361Г, КТ361Д, КТ361Е

Электрические параметры.

Статический коэффициент передачи тока в схеме с общим эмиттером при UКБ==10 В, IЭ=1 мА
при Т=24,85°С
КТ361А, КТ361Д	20-90
КТ361Б, КТ361Г, КТ361Е	50-350
КТ361В	40-160
при Т=99,85°С
КТ361А, КТ361Д	20-250
КТ361Б, КТ361Г, КТ361Е	50-500
КТ361В	20-300
при Т=-60,15°С
КТ361А, КТ361Д	10-90
КТ361Б, КТ361Г, КТ361Е	15-350
КТ361В	10-160
Модуль коэффициента передачи тока при ƒ=100 МГц, UКЭ=10 В, IЭ=5 мА, не менее	2,5
Постоянная времени цепи обратной связи при ƒ=5 МГц, UКБ=10 В, IЭ=5 мА, не более
КТ361А, КТ361Б, КТ361Г	500 пс
КТ361В, КТ361Е	1000 пс
КТ361Д	250 пс
Ёмкость коллекторного перехода при UКБ=10 В, ƒ=10 МГц, не более
КТ361А, КТ361Б	9 пФ
КТ361В, КТ361Г, КТ361Д, КТ361Е	7 пФ
Обратный ток коллектора при UКБ=10 В, не более
при Т=24,85°С и Т=-60,15°С	1 мкА
при Т=99,85°С	25 мкА
Обратный ток коллектор-эмиттер при RБЭ=10 кОм, UКЭ=UКЭ макс, не более	1 мкА

Предельные эксплуатационные данные.

Постоянные напряжения коллектор-база, коллектор-эмиттер при RБЭ=10 кОм
при Т=213÷308 К
КТ361А	25 В
КТ361Б	20 В
КТ361В, КТ361Д	40 В
КТ361Г, КТ361Е	35 В
при Т=99,85°С
КТ361А	20 В
КТ361Б	15 В
КТ361В, КТ361Д	35 В
КТ361Г, КТ361Е	30 В
Постоянное напряжение база-эмиттер	4 В
Постоянный ток коллектора	50 мА
Постоянная рассеиваемая мощность коллектора
при Т=213÷308 К	150 мВт
при Т=99,85°С	30 мВт
Температура перехода	119,85°С
Температура окружающей среды	От -60,15 до 99,85°С

Примечание. Максимально допустимая постоянная рассеиваемая мощность коллектора, мВт, при Т=308÷373 К определяется по формуле:

P_{К макс}=(393-Т)/0,67.

Допускается производить пайку на расстоянии не менее 2 мм от корпуса транзистора. Допускается трёхкратный изгиб выводов на расстоянии не менее 2 мм от корпуса при радиусе изгиба 1,5-2 мм. Категорически запрещается кручение выводов вокруг оси.

Входные характеристики и зависимость статического коэффициента передачи тока от тока эмиттера

Входные характеристики и зависимость статического коэффициента передачи тока от тока эмиттера.

Зависимость напряжения насыщения коллектор-эмиттер от температуры и зависимость постоянной времени цепи обратной связи от тока эмиттера

Зависимость напряжения насыщения коллектор-эмиттер от температуры и зависимость постоянной времени цепи обратной связи от тока эмиттера.

Зависимость граничной частоты от тока эмиттера и зависимость максимально допустимого напряжения коллектор-эмиттер от температуры

Зависимость граничной частоты от тока эмиттера и зависимость максимально допустимого напряжения коллектор-эмиттер от температуры.
