Как проверить полевой транзистор.

Схема и подробное описание

Главная » Справочник » Как проверить полевой транзистор. Схема и подробное описание

27.12.201909.12.2013 admin

Categories Справочник

Данная статья поможет вам ответить на вопрос как проверить полевой транзистор. В практике радиолюбителя довольно часто возникает ситуация, когда нужно проверить полевой транзистор на исправность. В предыдущей статье был рассмотрен способ проверки транзисторов (биполярных).

Но, к сожалению, данный способ определения неисправности  не подходит для полевых транзисторов, поскольку между этими двумя видами есть существенные отличия. Одно из них это то, что касается принципа действия: в полевом транзисторе контроль выходного сигнала осуществляется электрическим полем либо входным напряжением, в биполярном же только входным током.

Поэтому рассмотрим иную схему проверки полевого транзистора. Данное устройство для проверки достаточно простое. Конечно же, с его помощью нельзя узнать необходимые  электрические характеристики, но данный индикатор поможет подсказать, годен проверяемый полупроводник или нет.

Описание работы

Для проверки первым делом необходимо соединить каждый вывод проверяемого транзистора к соответствующим выводам прибора: сток — к ХЗ, затвора Х4, исток — к Х5.

После нажатия кнопки SA2 активизируется генератор звуковой частоты. Колебания в генераторе возникают в следствии ПОС, которая образуется между истоком и затвором. Для усиления величины ПОС в схеме применен согласующий повышающий трансформатор Т1, имеющий коэффициент трансформации 3,57. Использование ПОС объясняется и тем, что у полевого транзистора коэффициент передачи не более единицы. Включатель  SA2 не только подает питание на схему, но и создает первичный импульс тока для запуска звукового генератора.

Отдельные  виды полевых транзисторов с довольно высоким напряжением отсечки начинают функционировать не иначе как при таком режиме включения. Но имеется немало видов транзисторов, которые не требуют включения с помощью импульса, после включения напряжения питания они  начинают сразу работать. Переключатель SA1 необходим для переключения режима проверки в зависимости от того какой тип (канал типа n или p) полупроводника.

В устройстве использован головной телефон (динамическая головка) ВА1, который применяется для прослушивания звукового фона и проверки работоспособности транзистора. Звуковой сигнал в головном телефоне появляется при рабочем полевом транзисторе и отсутствует при его неисправности. Питается данное устройство от 3 вольт, это может быть стабилизированный источник питания или же 2 пальчиковые батарейки

Детали устройства

Трансформатор согласующий: Ш-образный сердечник, с площадью сечения не меньше 2 кв.см. Обе обмотки намотаны проводом ПЭВ-2 диаметр 0,1мм. Первичная обмотка состоит из 2300 витков, вторичная из 644 витка с отводом от середины намотки.

При выполнении намотки желательно сперва намотать вторичную обмотку, после чего заизолировать ее и поверх нее намотать первичную. Можно применить и готовый миниатюрный трансформатор от радиоприемника. Обычно они бывают  УШ12,5Х20 или Ш12Х16. Конденсатор С1 —  К73-5.

В роли  звукового сигнализатора  допускается применение головных телефонов следующих типов ТК-47, ТА-56М, ТА-4.

Источник: Самодельные электронные устройства для дома, Сидоров И.Н.

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Инвертор 12 В/ 220 В

Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

Categories Справочник Tags Тестер

Отправить сообщение об ошибке.

Как проверить транзистор JFET

Как проверить транзистор JFET

Это самый простой способ проверить транзистор JFET, есть более сложный способ с использованием мультиметра, который я покажу вам позже в этой статье, но я всегда думайте, что лучше начать с простого пути. Если вы читали другие мои материалы, то знаете, что я упоминал эти тестеры компонентов раньше. Если вы хотите узнать больше, вы можете прочитать здесь.

Вам нужно будет отключить полевой транзистор JFET, поэтому сначала вам придется отпаять его от печатной платы. Если вы не знаете, как это сделать, у меня есть статья, которую вы можете прочитать здесь.

Это самый простой способ проверить транзистор JFET. Просто подключите устройство, бросьте рычаг, чтобы удерживать его, подключите его и нажмите кнопку. Я почти уверен, что это может сделать любой.

Вы не только узнаете, что устройство работает, но оно покажет вам, какая распиновка и некоторые другие вещи.

Как видно из рисунка выше, компонент подтвержден как рабочий N-канальный JFET. Вы также можете видеть, что контакт 1 является истоком, контакт 2 — затвором, а контакт 3 — стоком.

Вам не нужно ничего знать об устройстве, которое вы тестируете, и вам не нужно пытаться удерживать его, удерживая щупы мультиметра на разных ножках и снимать показания. Гораздо быстрее использовать тестер компонентов, и если у вас его нет, я бы посоветовал приобрести его, потому что время и проблемы, которые вы сэкономите, если будете заниматься электроникой на протяжении многих лет, ну, ну, много. Да, и они дешевле мультиметра, но если вы хотите потратить больше времени, хлопот и затрат, используя мультиметр, то,

Как проверить JFET-транзистор с помощью мультиметра

Вы не можете полностью протестировать JFET-транзистор, просто используя мультиметр. выключен, чтобы вы могли измерять его в обоих режимах. Вы можете выполнить простую проверку с помощью мультиметра.

Вам необходимо знать схему распиновки тестируемого устройства, то есть какие ножки сток, затвор и исток. Это достаточно легко найти в Интернете.

Поскольку полевой транзистор JFET может эффективно оставаться включенным, даже если он отключен от цепи, перед тестированием необходимо убедиться, что он выключен. Хороший простой способ — вставить три ножки в кусок токопроводящей пены, в которой доставляются устройства, чувствительные к статическому электричеству.

Это гарантирует, что устройство выключено. Затем установите мультиметр на низкий диапазон сопротивления и измерьте сопротивление. Он будет варьироваться в зависимости от конкретного устройства, но что-то вроде 100 Ом будет нормальным, если оно очень высокое или вообще не проводит ток, то оно, вероятно, неисправно. Как вы можете видеть на картинке выше, он показывает 121,8 Ом в проводящем состоянии.

Тестирование значительно упрощается, если вы вставите JFET-транзистор в макетную плату, а затем подключите к нему провода для соединений.

В чем разница между МОП-транзистором и JFET-транзистором

Оба являются полевыми транзисторами и, очевидно, имеют некоторое сходство, в основном потому, что JFET является более простым устройством по сравнению с MOSFET, его можно изготовить проще и дешевле. JFET имеет более низкий импеданс, чем MOSFET

Что такое JFET-транзистор и как он работает

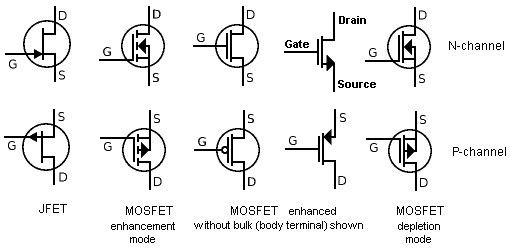

JFET представляет собой полевой транзистор с переходом и работает только в режиме истощения, в отличие от MOSFET, который может быть в режиме истощения или улучшения. Подробнее о MOSFET можно прочитать здесь.

Для начинающих JFET можно рассматривать как нормально замкнутый переключатель регулятора напряжения.

JFET имеет три ножки или клеммы: сток, затвор и исток. Подобно нормально замкнутому переключателю, ток может течь между затвором и истоком или истоком и затвором, когда JFET выключен, однако, когда вы подаете напряжение на затвор, JFET включается, ограничивая протекание тока.

JFET бывают N-канальными или P-канальными, N-канальному устройству требуется отрицательное напряжение на затворе, а P-канальному — положительное напряжение.

Для чего используется JFET-транзистор

Поскольку JFET-транзистор в основном является переключателем или усилителем, управляемым напряжением, неудивительно, что JFET-транзисторы используются почти во многих приложениях, как и обычные биполярные транзисторы. от генераторов до усилителей.

В чем разница между JFET и биполярным транзистором

JFET и биполярные транзисторы — это оба типа транзисторов, но JFET — это униполярный транзистор.

Биполярный транзистор имеет базу, коллектор и эмиттер в качестве трех выводов, а JFET имеет сток, затвор и исток в качестве трех выводов или выводов.

Биполярный транзистор управляется током, а JFET управляется напряжением. Полевые транзисторы имеют более высокий импеданс, чем биполярные транзисторы, и обычно потребляют меньше энергии.

Каковы преимущества JFET

JFET менее шумный, чем биполярный транзистор, он имеет более длительный срок службы, более высокий импеданс и более эффективен, чем биполярный транзистор, они также имеют лучшую температурную стабильность, но они более подвержены повреждению от статического электричества. Они также обычно дешевле, чем биполярные транзисторы.

Как проверить полевой транзистор с помощью цифрового мультиметра

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 акции

• Поделиться
• Твит

Вы часто просматриваете каталоги конденсаторных микрофонов? Довольно часто для описания самого микрофона используются термины ET или полупроводниковый. Большинство конденсаторов, доступных сегодня на рынке, имеют в своей конструкции полевые транзисторы.

Как пользоваться цифровым мультиметром

Включите JavaScript

Как пользоваться цифровым мультиметром

Однако что такое полевые транзисторы и какова их общая роль в конструкции микрофона? Обратите внимание, что полевые транзисторы (FET) — это активные электрические устройства, которые используют электрическое поле от капсюля микрофона для регулирования потока тока — микрофонного сигнала. Полевые транзисторы часто принимают сигнал с высоким импедансом от капсюлей и выводят пропорциональный полезный сигнал с низким импедансом.

Содержание:

1. Итак, что такое полевой транзистор?
2. Каковы другие области применения полевых транзисторов?
3. Как проверить полевой транзистор?
4. Заключительные мысли

В этом руководстве мы более подробно поговорим о микрофонных полевых транзисторах и поговорим о микрофонах, которым они нужны, а также о тех, которым они не нужны.

Итак, что такое полевой транзистор?

Чтобы объяснить это далее, транзистор FET использует электрическое поле для регулирования потока тока. В двух словах, он использует входной сигнал для модуляции выходного сигнала.

Вы знаете, что такое транзистор? Обратите внимание, что транзистор — это активное полупроводниковое устройство, которое используется для переключения или усиления электрических сигналов и электроэнергии. В большинстве случаев транзисторы используются для включения и выключения и являются важной частью любой двоичной цифровой обработки.

Это относится к большинству цифровых аудиоустройств; что касается аналоговых микрофонов на полевых транзисторах, функция транзистора заключается в преобразовании импеданса и увеличении сигнала.

Транзистор состоит из полупроводникового материала с не менее чем тремя выводами, которые соединяются с внешней цепью. Подача тока или напряжения на одну пару клемм резистора будет регулировать ток через другую пару клемм. Таким образом, вы можете взять «входной» сигнал на одной паре клемм и использовать его для модуляции «выходного» сигнала вместе с более высоким напряжением или более низким импедансом. В микрофонах, использующих FET, обычно используются полевые транзисторы с обратным затвором или JFET.

Каковы другие области применения полевых транзисторов?

Полевые транзисторы используются в качестве преобразователей импеданса в конденсаторных микрофонах. Капсула конденсаторного микрофона работает как преобразователь, преобразуя звуковые волны в звуковые сигналы. Электрические звуковые сигналы, выдаваемые конденсаторной капсулой, имеют высокое сопротивление и управляют любым током.

Вот почему конвертирующие полевые транзисторы вступают в игру. По своей конструкции полевые транзисторы имеют высокие входные сопротивления затворов. Однако импеданс на стоке ниже и позволяет протекать току.

Таким образом, выходной сигнал капсюля поступает прямо на затвор полевого транзистора. Этот сигнал переменного тока изменяет проводимость между клеммами истока и стока. Таким образом, он изменяет ток на стоке и «выходное» напряжение полевого транзистора.

Короче говоря, полевые транзисторы принимают сигнал с очень высоким импедансом на входе и используют его для смягчения сигнала с низким импедансом на выходе. Этот выходной сигнал может пройти через остальную часть схемы микрофона: микрофонный выход и через микрофонный кабель к микрофонному предусилителю.

Имейте в виду, что полевые транзисторы стали нормой в конденсаторных микрофонах. Под этим мы подразумеваем, что когда конденсатор имеет лампу, он будет называться «ламповым конденсатором», а конденсаторный полевой транзистор будет называться «конденсаторным микрофоном».

Вот некоторые из типичных применений полевых транзисторов помимо использования в микрофонах:

• Интегральные схемы

Полевые транзисторы являются типичными транзисторами и являются жизненно важной частью электрической работы интегральных схем. Им не нужна та же последовательность шагов, что и биполярным транзисторам для изоляции PN-перехода на кристалле. Тем не менее, они обеспечивают относительно простое разделение.

• КМОП-схемы

КМОП-схема — это разновидность технологии, используемой для создания интегральных схем. Эта технология используется при производстве интегральных схем, таких как микросхемы памяти, микроконтроллеры, микропроцессоры и другие цифровые логические схемы.

• Аналоговые переключатели

Преимущества полевых транзисторов для интеграции цифровых схем перевешивают преимущества аналоговой интеграции. Знаете ли вы, что поведение в каждом случае сильно отличается? Цифровые схемы можно было включать и выключать для большинства. Уровень скорости и заряд — два фактора, влияющих на процесс переключения.

Функциональность должна быть гарантирована в пределах переходной области аналоговой схемы в случае, если небольшие изменения V могут изменить выходной ток.

• Силовая электроника

Полевые транзисторы используются в широком спектре силовой электроники. Они встроены для защиты от переполюсовки батареи, отключения ненужных нагрузок и переключения питания между альтернативными источниками. Ключевые особенности компактных полевых транзисторов включают встроенную защиту от электростатических разрядов, небольшие габариты и большой ток.

Как проверить полевой транзистор?

Вот шаги, которые необходимо выполнить для проверки полевого транзистора с помощью цифрового мультиметра:

1. Снимите полевой транзистор, который вы хотите проверить, с печатной платы. В противном случае цифровой мультиметр может выйти из строя, и правильные результаты не появятся.

2. Есть ли в вашем цифровом мультиметре порт для проверки транзисторов? Не стесняйтесь использовать его. Подключите транзистор к специальному порту для тестирования транзисторов. Подключите транзистор на основе обозначения PNP или NPN.
